Type de produit	Enceinte passive 2 voies
Marque	BEHRINGER
Modèle	CE1000P
Puissance admissible (Peak Program)	300 W
Impédance nominale	8 Ω
Réponse en fréquence	50 Hz - 20 kHz
Pression acoustique (1 W/1 m)	91 dB SPL
Haut-parleur aigu	Dôme 25 mm, titane
Haut-parleur grave	8 pouces (20 cm)
Connecteur	Bornier à ressorts

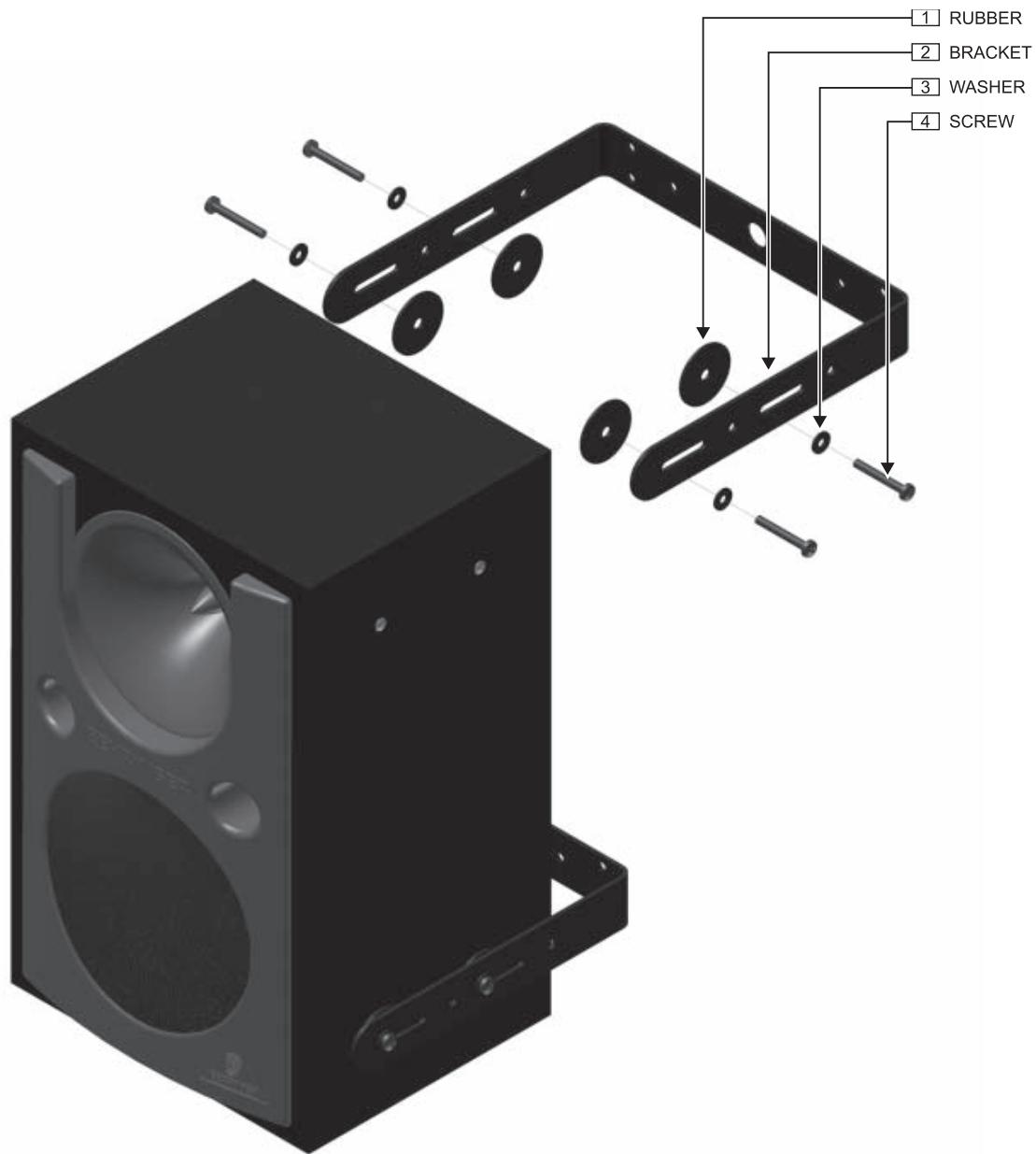

Type d'installation	Fixation murale ou sur pied (accessoires fournis)
Façade peignable	Oui, laque PU-500
Entretien et nettoyage	Chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau, éloigner des sources de chaleur et des champs magnétiques
Garantie	1 an (enregistrement en ligne requis)
Accessoires fournis	Kit de suspension, câbles, manuel
Utilisation recommandée	Installations fixes (commerces, lieux de culte, etc.)
Puissance ampli recommandée	Environ 600 W sous 8 Ω (2 x puissance admissible)
Longueur max. câble HP	15 m (section 2,5 à 4 mm²)

FOIRE AUX QUESTIONS - CE1000P BEHRINGER

Quel ampli utiliser avec les CE1000P ?

Il est recommandé d'utiliser un ampli délivrant environ 600 W sous 8 Ω, soit le double de la puissance admissible des enceintes. Le BEHRINGER EUROPOWER EP1500 est un bon choix.

Comment câbler les enceintes CE1000P ?

Éteignez l'ampli avant tout câblage. Desserrez les vis du bornier, insérez les câbles en respectant la polarité (+ rouge, - noir), puis resserrez. Veillez à ce que les brins dénudés ne se touchent pas.

Quelle section de câble utiliser ?

Utilisez du câble de section comprise entre 2,5 et 4,0 mm² pour des longueurs ne dépassant pas 15 mètres.

Comment protéger les enceintes contre les dommages ?

Évitez la saturation de l'ampli en utilisant un limiteur (ex. BEHRINGER MDX1600). Allumez toujours l'ampli en dernier et éteignez-le en premier. Réglez le volume à zéro avant la mise sous tension.

Puis-je peindre la façade des CE1000P ?

Oui, la façade est peignable. Utilisez impérativement une laque adaptée (type PU-500) compatible avec la couche d'acrylique d'origine.

Quelles sont les précautions de sécurité ?

Ne placez pas les enceintes près de liquides ou de sources de chaleur. Éloignez-les des champs magnétiques (disquettes, écrans CRT) d'au moins 1 à 2 mètres. Confiez l'installation à un professionnel qualifié.

Comment entretenir les CE1000P ?

Nettoyez-les avec un chiffon sec. Aucun entretien interne n'est nécessaire. En cas de dysfonctionnement, contactez un réparateur agréé.

Quelle est la garantie des enceintes CE1000P ?

La garantie est d'1 an à compter de la date d'achat, couvrant les défauts matériels et de fabrication. L'enregistrement en ligne sur www.behringer.com est recommandé.

Puis-je utiliser les CE1000P en extérieur ?

Non, ces enceintes sont conçues pour une utilisation en intérieur. Elles ne sont pas étanches et ne doivent pas être exposées à la pluie ou à l'humidité.

Que faire si l'emballage est endommagé ?

Ne renvoyez pas le produit. Contactez immédiatement votre revendeur et le transporteur pour conserver vos droits à la garantie.

MODE D'EMPLOI CE1000P BEHRINGER

Manuel d'utilisation

Version 1.0 Juin 2005

Avertissement :

L'utilisation de vos baffles au sein d'un système suspendu, s'il a été installé de façon inadéquate ou erronée, peut constituer un danger potentiel pouvant causer de sérieux dommages corporels voire même la mort aux personnes physiques. C'est pourquoi nous vous prions de tenir compte des conditions électriques, mécaniques et acoustiques ainsi que d'en discuter avec du personnel spécialise qualifié et reconnu avant toute installation. Faites réaliser le montage et la suspension des baffles uniquement par du personnel spécialise qualifié équipés de l'outillage nécessaire et des accessoires originaux fournis avec les baffles. Si des pièces ou des composants manquent, contactez impérativement Your revendeur avant de tenter toute installation du système.

Respectez toutes les normes de sécurité en vigueur dans votre localité, région et/ou pays. Nous, BEHRINGER Spezielle Studiotechnik GmbH ainsi que les sociétés BEHRINGER citées sur la feuille jointe « Service Information», déclinons toute responsabilité concernant les dommages matériels et personnels engendrés par une mise en service, une installation et/ou une utilisation inappropriées! Faites contrôler régulièrement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement librement libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre libremetre Libre mettele liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberde liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte liberte libenteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibenteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibeteLibete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete Libete LIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBeLIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LIBe LYee Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lye Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee Lyaee LyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyaeeLyae

Les haut-parleurs produisent un champ magnétique même lorsqu'ils ne sont pas en service. Par conséquent, éloignez-en suffisamment tous les matériaux et objets pouvant être affectés ou endommagés par un tel champ magnétique (disquettes, ordinateur, tube cathodique, etc.). La distance de sécurité est généralement comprise entre un et deux mètres.

Façade à peindre :

La laque utilisée sur la face avant est de PU-500. Si vous souhaitez repeindre la façade, utilisez impérativement une laque adaptée au matériel et à la surface de la façade ainsi qu'à la couche d'acrylique originale. En cas de doutes, contactez le revendeur le plus proche de chez vous.

Consignes de sécurité

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Avant de placer vos enceintes, contrôlez systématiquement que le sol est réellement ferme. Un sol qui vire facilement est trop incertain pour pouvoir y monter les enceintes. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 10) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

11) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit, si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 12) Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

THIS EQUIPMENT IS CAPABLE OF DELIVERING SOUND

PRESSURE LEVELS IN EXCESS

OF 90 dB, WHICH

MAY CAUSE PERMANENT

HEARING DAMAGE.

Caractéristiques techniques et apparences susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indicateurs contenus ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

TOUS DROITS RESERVES

47877 Willich-Münchheide II, Allemagne

Tel. [phone], Fax [phone]

1. Introduction

Félicitations! En achetant les CE1000P BEHRINGER, vous avez fait l'acquisition de baffles pour installations fixes de très haute qualité. Les CE1000P constituent la solution idéale pour les locaux commerciaux (gastronomie, magasin, salons, etc.) ainsi que pour les lieux de culte grâce à leur façon à peindre interchangeable leur permettant de se fondre dans n'importe quel environnement. Les CE1000P sont des baffles deux voies de 300 watts chacun équipés d'un puissant woofer de 8'' et d'un moteur d'aigus à haute résolution. Ils délivrent une réponse en fréquence extrêmement linéaire diffusée de façon homogène grâce à leur guide d'onde exclusif. Les accessoires fournis permettent quant à eux une installation simple, sûre et optimale.

1.1.1 Livraison

Les CE1000P ont été emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'ils ne présentent aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS les CE1000P mais informez votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie.

Utilisez une valise rigide afin d'éviter tout dommage à vos CE1000P lors de leur transport.

Utilisez toujours l'emballage d'origine afin d'éviter tout dommage à vos baffles lorsque vous les envoyez ou les stockez.

Ne laissez jamais vos CE1000P et/ou leur emballage dans les mains d'enfants sans surveillance.

Pensez à respecter l'environnement si vous jetez l'emballage.

1.1.2 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouvez également nos conditions de garantie.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone].

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouverez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com (ou www.behringer.fr).

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

2. Installation

2.1 Câblage Fig. 2.1: Connexion à un amplificateur

Veillez à éteindre l'ampli avant d'y câbler les baffles.

Procédez de la façon suivante pour câbler chaque CE1000P :

Eteignez l'ampli avant d'y raccorder le baffle. Sur le bornier du CE1000P, desserrez la vis du pôle positif (bague rouge, mention « + ») et celle du pôle négatif (bague noire, mention « - »). Introduisez le câble haut-parleur venant du contact positif de l'ampli dans le trou révélé par la vis desserrée du contact positif du baffle. De même, reliez le câble venant du contact négatif de l'ampli au contact négatif du baffle. Resserrez les vis du bornier pour fixer les câbles.

Câblez le second baffle selon la même méthode.

Vérifiez que vous avez effectué le câblage correctement, notamment en respectant les repères et/ou couleurs de vos câbles haut-parleur. Si l'un des deux baffles est câblé hors phase, vous le remarquerez en constatant un manque de graves et une image stéréo imprécise. Veillez à ce que les extrémités dénudées des câbles haut-parleur ne soient jamais en contact avec un autre câble haut-parleur, un autre bornier ou le châssis métallique de l'ampli de puissance.

Attention!

Les CE1000P peuvent produire des volumes sonores extrêmes. De tels niveaux de pression acoustique fatiguent rapidement l'ouïe et peuvent lui occasionner des dommages irréversibles. C'est pourquoi nous vous conseillons de travailler à des puissances raisonnables.

2.2 Longueur et section des câbles haut-parleur

Les câbles haut-parleur de faible section peuvent amoindrir sérieusement la puissance d'un ampli, d'autant plus si les câbles sont longs. Dans un tel cas, le réflexe est de pousser l'ampli dans ses limites pour compenser la perte de puissance, ce qui peut occasionner des dommages aux haut-parleurs. C'est pourquoi nous vous conseillons de ne pas utiliser de câble de plus de 15m, ce qui n'est que rarement nécessaire, et de choisir du câble de section comprise entre 2,5 et 4,0 mm.

2.3 Puissance de l'ampli et impédance

Choisir un ampli adapté aux baffles peut être délicat. À ce sujet, nous vous conseillons de respecter la règle suivante : la puissance de l'ampli doit être environ deux fois supérieure à la puissance admissible des baffles. Par conséquent, une enceinte de 300 watts de puissance admissible durable peut être alimentée sans problème par un ampli de 600 watts. C'est pourquoi l'ampli de puissance EUROPOWER EP1500 BEHRINGER constitue par exemple le complément idéal de votre système d'enceintes.

Tenez également compte de l'impédance des CE1000P pour que l'ampli travaille de façon optimale. L'impédance des CE1000P étant de 8 Ω, CHOISSEZ un ampli dont la puissance sous 8 Ω correspond à la puissance conseillée ci-dessus.

2.4 Protection de vos baffles

Mettez systématiquement le volume de votre ampli à zéro avant de l'allumer ou de l'éteindre. Allumez toujours l'ampli en dernier et éteignez-le toujours en premier afin d'éviter aux baffles les bruits de mise sous ou hors tension engendrés par d'autres appareils du système. Réglez correctement le niveau du signal alimentant votre ampli afin d'éviter de le faire saturer. Respectez les limites physiques des baffles. Bien que les CE1000P disposent de réserves de puissance suffisantes, vous risquez de les endommager si vous les alimentez avec une puissance trop élevée et/ou si vous les faites fonctionner constamment à pleine puissance. Utilisez un limiteur pour contrôler le niveau de sortie. Insérez le limiteur entre la sortie de la console et l'entrée de l'ampli. Pour ce faire, vous pouvez utiliser l'un de nos compresseurs AUTOCOM PRO-XL MDX1600, COMPOSER PRO-XL MDX2600 ou MULTICOM PRO-XL MDX4600. Tous trois peuvent être utilisés comme limiteur et ainsi supprimer efficacement les crêtes dangereuses et les distorsions.

Connecteur

Type

Bornier à ressorts

Puissance admissible

(Peak Program)

300 W

Impedance

Réponse en fréquence

De 50 Hz à 20 kHz

Pression acoustique

91 dB SPL (1 W/1 m)

Haut-parleurs

Aigus

Dôme de 25 mm, Titanium

Graves

Dimensions/poids

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.
