BSY600 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour basse - Synthétiseur de basse
Marque / Modèle	BEHRINGER BSY600
Dimensions (H x L x P)	54 mm x 70 mm x 123 mm
Poids	Environ 0,33 kg
Alimentation	9 V CC, 100 mA régulé (non inclus) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Entrée	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sorties	OUT et DIR OUT, jacks asymétriques 6,3 mm, impédance 1 kΩ
Entrée expression	Jack symétrique 6,3 mm pour pédale d'expression
Modes de synthèse	11 modes avec formes d'onde SAW, SQUARE, PULSE, WAVE
Commandes	DIRECT, EFFECT, RES (résonance), FREQ (fréquence), DECAY/RATE, sélecteur MODE
Fonction PITCH HOLD	Maintenir la pédale enfoncée pour un effet continu
Témoin LED	ON/BATT : allumée quand effet actif, clignote en mode PITCH HOLD, indique état pile
Connecteur d'alimentation	DC 2 mm, centre négatif
Numéro de série	Sur la base de la pédale
Garantie	Voir conditions sur behringer.com
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon sec
Sécurité	Ne pas utiliser près de liquides ou sources de chaleur ; maintenance par personnel technique
Pièces détachées et réparabilité	Contacter le service technique BEHRINGER
Informations générales	Spécifications sujettes à modification sans préavis

FOIRE AUX QUESTIONS - BSY600 BEHRINGER

Comment installer la pile dans le BSY600 ?

Appuyez sur les axes de la charnière avec un stylo-bille, retirez le capot de la pédale et insérez une pile 9 V type 6LR61. Veillez à ne pas rayer le boîtier.

Quels sont les 11 modes de synthèse et leurs caractéristiques ?

Les modes 1-3 utilisent une onde en dents de scie (SAW) : mode 1 pour sons tranchants, mode 2 une octave plus bas, mode 3 avec glissement automatique. Modes 4-6 utilisent une onde carrée (SQUARE) : mode 4 sons doux, mode 5 avec octave inférieure, mode 6 avec glissement. Modes 7-9 utilisent une impulsion (PULSE) : mode 7 sons tranchants, mode 8 avec filtre passe-tout, mode 9 avec modulation de largeur. Modes 10-11 transforment le signal d'entrée en son de synthé avec réaction à la hauteur jouée.

Comment utiliser la fonction PITCH HOLD ?

Maintenez la pédale enfoncée pour activer PITCH HOLD (modes 1 à 9). La LED clignote et l'effet continue même si vous ne jouez pas. Relâchez pour désactiver. Vous pouvez jouer tout en maintenant la pédale pour mixer effet et signal direct.

Puis-je brancher une pédale d'expression ?

Oui, connectez une pédale d'expression sur l'entrée EXP (jack symétrique). Elle contrôle le mouvement du filtre (DECAY) ou la vitesse (RATE) selon le mode. Le potentiomètre DECAY/RATE détermine alors la valeur maximale.

Quelle est la différence entre les sorties OUT et DIR OUT ?

La sortie OUT délivre le signal synthétique (effet) tandis que DIR OUT fournit le signal direct non traité. Utilisez une seule sortie OUT pour mixer les deux signaux, ou les deux pour séparer les signaux.

Comment alimenter le BSY600 ?

Utilisez un bloc d'alimentation 9 V CC (100 mA, centre négatif, connecteur DC 2 mm) ou une pile 9 V (6LR61). L'appareil s'allume dès qu'un jack est inséré dans l'entrée IN.

Que faire en cas de dysfonctionnement (parasites, bruits) ?

Réduisez le volume des amplificateurs à zéro, puis débranchez et rebranchez le câble d'entrée pour réinitialiser le circuit. Si le problème persiste, contactez le service technique.

Comment régler le son du synthétiseur ?

Utilisez les potentiomètres : DIRECT pour le signal source, EFFECT pour le niveau du synthétiseur, RES pour la résonance, FREQ pour la fréquence de coupure, et DECAY/RATE pour la durée ou la vitesse selon le mode.

Puis-je utiliser le BSY600 avec une guitare ?

Le BSY600 est optimisé pour la basse, mais peut être utilisé avec une guitare. Cependant, les résultats sonores peuvent varier en raison des fréquences différentes.

Comment nettoyer et entretenir la pédale ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec. Évitez les solvants. Ne tentez aucune réparation vous-même ; confiez-la au service technique.

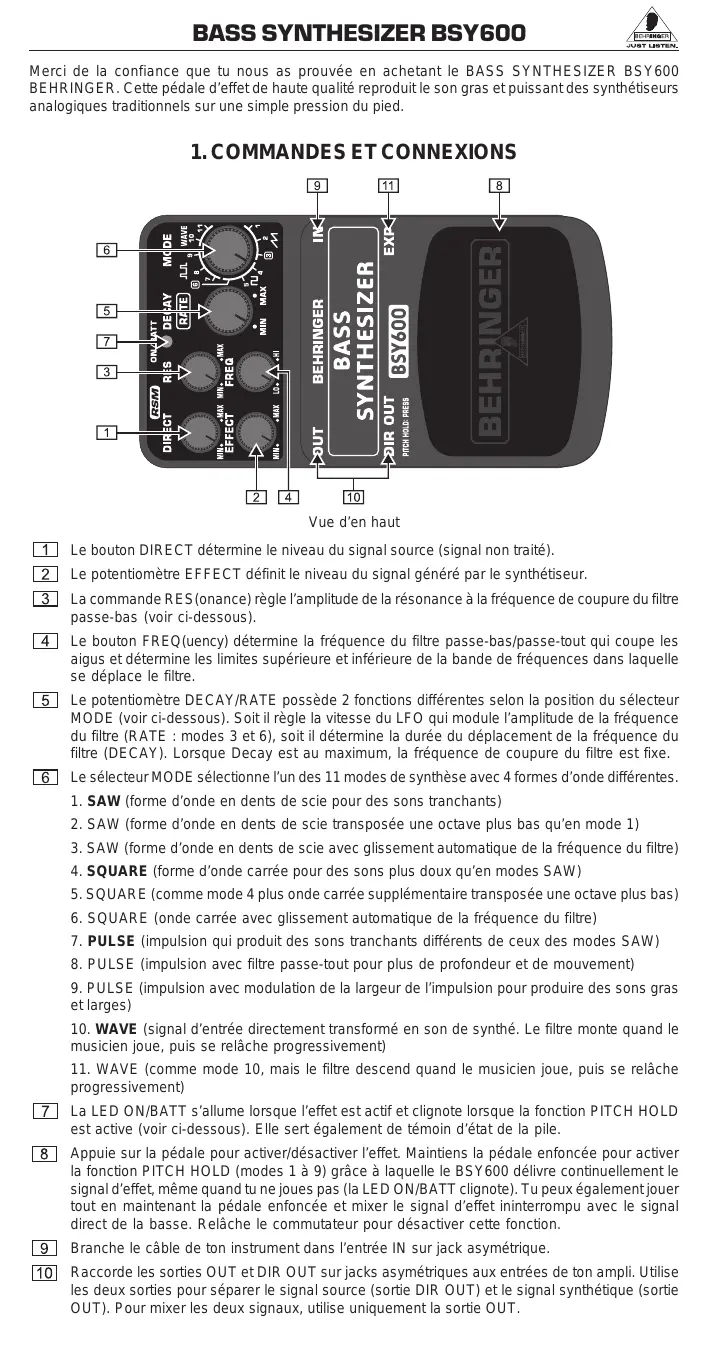

MODE D'EMPLOI BSY600 BEHRINGER

Merci de la confiance que vous nous avez prouvée en achetant le BASS SYNTHESIZER BSY600 BEHRINGER. Cette pédale d'effet de haute qualité produit le son gras et puissant des synthétiseurs analogiques traditionnels sur une simple pression du pied.

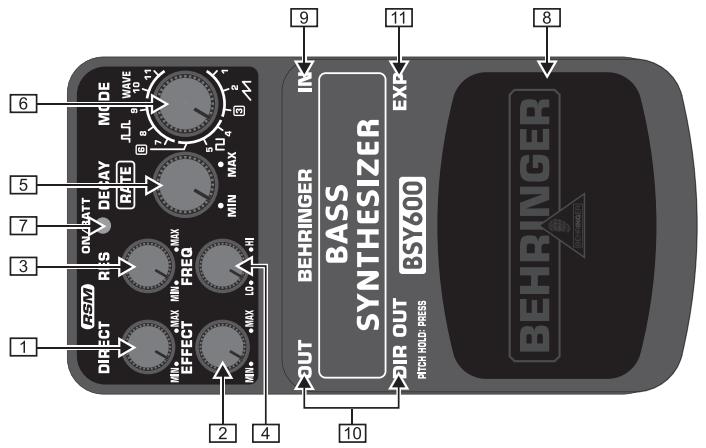

1. Commandes et Connexions Vue d'en haut

1 Le bouton DIRECT détermine le niveau du signal source (signal non traité). 2 Le potentiomètre EFFECT définit le niveau du signal généré par le synthétiseur. 3 La commande RES(onance) règle l'amplitude de la résonance à la fréquence de coupure du filtre passe-bas (voir ci-dessous). 4 Le bouton FREQ(uency) détermine la fréquence du filtre passe-bas/passé-tout qui coupe les aigus et détermine les limites supérieure et inférieure de la bande de fréquences dans laquelle se déplace le filtre. 5 Le potentiomètre DECAY/RATE possède 2 fonctions différentes selon la position du sélecteur MODE (voir ci-dessous). Soit il règle la vitesse du LFO qui module l'amplitude de la fréquence du filtre (RATE : modes 3 et 6), soit il détermine la durée du déplacement de la fréquence du filtre (DECAY). Lorsque Decay est au maximum, la fréquence de coupure du filtre est fixe. 6 Le sélecteur MODE sélectionne l'un des 11 modes de synthèse avec 4 formes d'onde différentes.

1. SAW (forme d'onde en dents de scie pour dessons tranchants)
2. SAW (forme d'onde en dents de scie transposée une octave plus bas qu'en mode 1)
3. SAW (forme d'onde en dents de scie avec glissement automatique de la fréquence du filtre)
4. SQUARE (forme d'onde carrée pour dessins plus doux qu'en modes SAW)
5. SQUARE (comme mode 4 plus onde carrée supplémentaire transposée une octave plus bas)
6. SQUARE (onde carrée avec glissement automatique de la fréquence du contrôle)
7. PULSE (impulsion qui produit dessons tranchants différents de ceux des modes SAW)
8. PULSE (impulsion avec filtre passe tout pour plus de profondeur et de mouvement)
9. PULSE (impulsion avec modulation de la largeur de l'impulsion pour produire des sons gras et larges)
10. WAVE (signal d'entrée directement transformé en son de synthé. Le filtre monte quand le musicien joue, puis se relâche progressivement)
11. WAVE (comme mode 10, mais le contrôle descend quand le musicien joue, puis se relâche progressivement)

7 La LED ON/BATT s'allume lorsque l'effet est actif et clignote lorsque la fonction PITCH HOLD est active (voir ci-dessous). Elle sert également de témoin d'état de la pile. 8 Appuie sur la pédale pour activer/désactiver l'effet. Maintiens la pédale enfoncée pour activer la fonction PITCH HOLD (modes 1 à 9) grâce à laquelle le BSY600 délivre continuellement le signal d'effet, même quand tu ne joues pas (la LED ON/BATT clignote). Tu peux également jouer tout en maintenant la pédale enfoncée et mixer le signal d'effet ininterrompu avec le signal direct de la basse. Relâche le commutateur pour désactiver cette fonction. 9 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 10 Raccorde les sorties OUT et DIR OUT sur jacks asymétriques aux entrées de ton ampli. Utilise les deux sorties pour séparer le signal source (sortie DIR OUT) et le signal synthétique (sortie OUT). Pour mixer les deux signaux, utilise uniquement la sortie OUT.

11 Le jack symétrique EXP(ression) est conçu pour le câblage d'une pédale d'expression qui te permettra de contrôler le mouvement de la fréquence du filtre (DECAY) ou, dans le cas des modes 3 et 6, la vitesse de l'effet (RATE). Lorsque tu utilises une pédale d'expression, le potentiomètre DECAY/RATE détermine la valeur maximale (plateau abaissé).

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou replacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Le BSY600 ne possède pas de commutateur marche/arrêt. C'est pourquoi il fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton BSY600, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

Dans de rares cas, le fonctionnement normal du produit peut être altéré par des facteurs externes, tels qu'une décharge electrostatique, qui peuvent notamment causer des perturbations sonores ou des dysfonctionnements. Dans ces cas-là, régalez le volume des amplificateurs en aval à zéro et débranchez brièvement le câble relié à l'entrée du produit pour relancer l'application.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

IN (entree)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	500 kΩ
OUT (sortie)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
DIR OUT (sortie)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V~=., 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada 120 V~, 60 Hz
	Europe/U.K./Australie 230 V~, 50 Hz
	Chine/Corée 220 V~, 50/60 Hz
	Japon 100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0,33 kg (0,73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'à ce que les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
