Type de produit	Préamplificateur pour basse
Marque	BEHRINGER
Modèle	BDI21
Dimensions	127 x 100 x 50 mm
Poids	460 g
Alimentation	9 V DC régulé (min. 50 mA) ou pile 9 V type 6LR61
Consommation électrique	25 mA
Connectique d'entrée	Jack 6,35 mm (1/4")
Impédance d'entrée	1 MΩ
Connectiques de sortie	Jack 6,35 mm (1/4") et XLR symétrique
Impédance sortie jack	1 kΩ
Impédance sortie XLR	200 Ω
Fonctions principales	Simulation de lampe, égaliseur 2 bandes, commande Drive, Presence, Blend, mode Bypass (boîte de direct)
Commandes	Drive, Treble, Bass, Presence, Level, Blend, GND Lift, footswitch
Indicateur LED	Allumée quand l'effet est actif
Utilisation recommandée	Scène, studio, répétition, entraînement
Garantie	Consulter le site BEHRINGER pour les conditions actuelles
Fabricant	BEHRINGER Spezielle Studiotechnik GmbH, Allemagne
Numéro de série	Situé sous la pédale
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le SAV
Sécurité	Utiliser exclusivement un bloc d'alimentation 9 V DC régulé, centre négatif
Accessoires inclus	Aucun (pile et adaptateur non inclus)
Compatibilité	Basse, guitare acoustique/électrique, clavier, etc.

FOIRE AUX QUESTIONS - BDI21 BEHRINGER

Comment utiliser la BDI21 comme boîte de direct (DI) ?

Pour utiliser la BDI21 comme boîte de direct, mettez-la en mode Bypass en appuyant sur le footswitch. Ensuite, connectez la sortie symétrique BAL OUT (XLR) directement à l'entrée micro d'une console. Cela évite toute prise de son par micro et permet de transmettre un signal équilibré de niveau micro.

Quelle est la durée de vie de la pile ?

Avec une pile 9V alcaline standard (type 6LR61) et une consommation d'environ 25 mA, l'autonomie est d'environ 20 heures en utilisation continue. Pour prolonger la durée de vie, débranchez le câble d'entrée lorsque la pédale n'est pas utilisée (la BDI21 s'éteint automatiquement).

Puis-je utiliser un adaptateur secteur avec la BDI21 ?

Oui, vous pouvez utiliser un bloc d'alimentation 9 V DC régulé d'au moins 50 mA avec un connecteur femelle 2 mm, centre négatif. Ne pas utiliser d'autres adaptateurs sous peine d'endommager l'appareil et d'annuler la garantie.

Comment résoudre un ronflement ou un bruit de masse ?

Le commutateur GND LIFT (mise à la masse) permet d'interrompre la liaison de masse entre l'entrée et la sortie. Selon la mise à la terre des équipements connectés, actionnez ce commutateur pour éliminer les ronflements ou les boucles de masse.

Quel est le rôle de la commande Blend ?

La commande Blend active et règle le mélange entre le son sec et le son traité par la simulation de lampe. Elle permet d'ajouter la réponse typique d'un ampli à tubes repris par micro, pour un son plus chaud et dynamique.

Comment régler l'égaliseur (Treble et Bass) ?

Les boutons Treble et Bass offrent une plage de réglage de +/-12 dB. Tournez Treble pour ajuster les aigus (brillance) et Bass pour les graves (profondeur). Commencez par les positions à midi et ajustez selon votre style.

Puis-je brancher d'autres instruments que la basse ?

Oui, la BDI21 convient aussi à la guitare acoustique ou électrique, au clavier ou à d'autres sources. Assurez-vous que le niveau d'entrée n'est pas trop élevé pour éviter la distorsion non désirée.

Que signifie le mode Bypass ?

Le mode Bypass désactive tous les traitements (égalisation, Drive, simulation de lampe). La BDI21 se comporte alors comme une boîte de direct standard, transmettant le signal brut sans modification. Pratique pour comparer le son traité et le son direct.

Comment nettoyer la pédale ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les solvants, l'eau ou les produits abrasifs. Protégez la pédale de l'humidité et des températures extrêmes.

Où trouver le numéro de série de la BDI21 ?

Le numéro de série est gravé sur la base de la pédale. Retirez le cache-pile ou retournez l'appareil pour le trouver. Ce numéro est nécessaire pour les demandes de garantie ou de support technique.

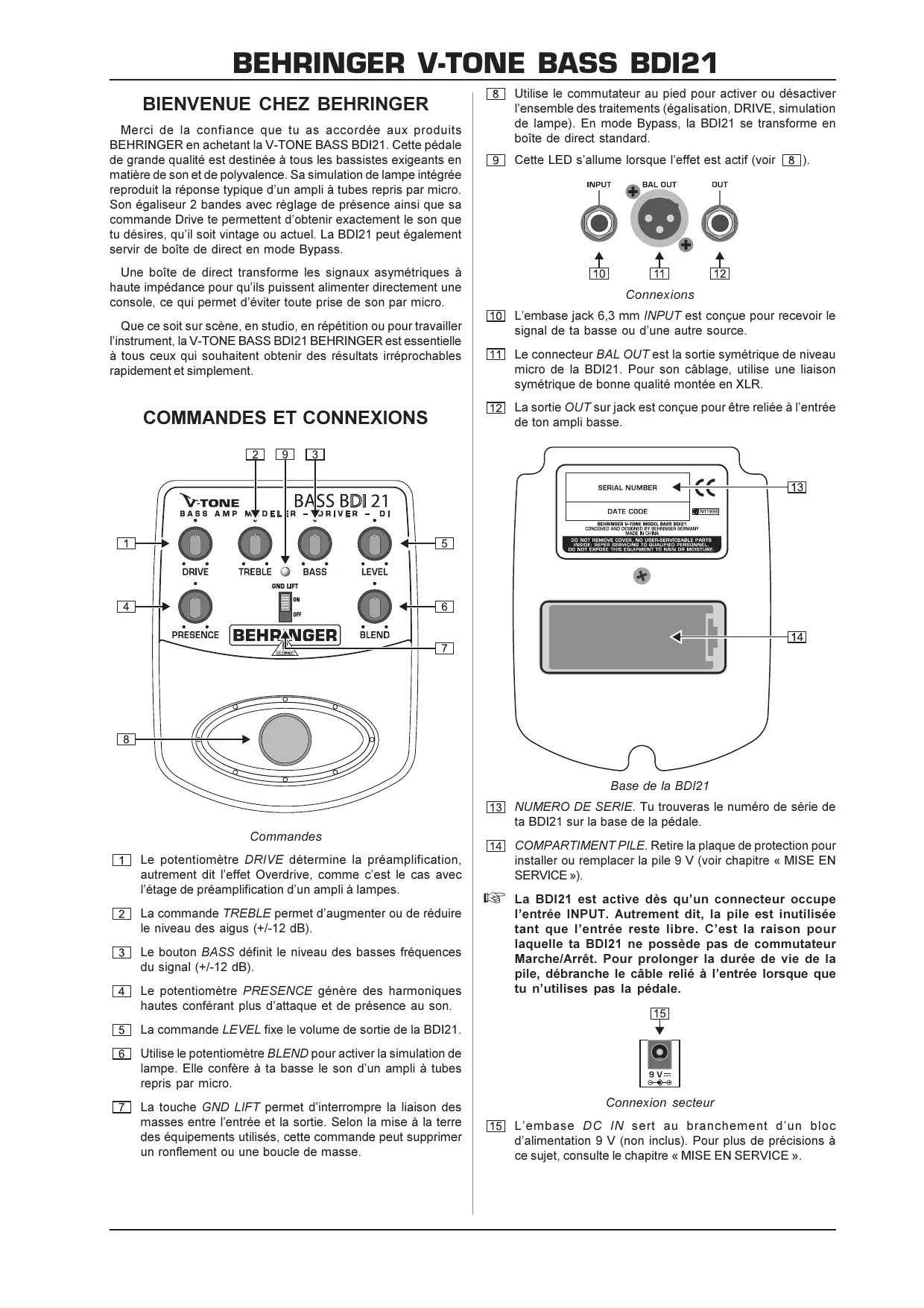

MODE D'EMPLOI BDI21 BEHRINGER

Merci de la confiance que tu as accordée aux produits BEHRINGER en achetant la V-TONE BASS BDI21. Cette pédale de grande qualité est destinée à tous les bassistes exigeants en matière de son et de polyvalence. Sa simulation de lampe intégrée produit la réponse typique d'un ampli à tubes repris par micro. Son égaliseur 2 bandes avec réglage de présence ainsi que sa commande Drive te permettent d'obtenir exactement le son que tu désires, qu'il soit vintage ou actuel. La BDI21 peut également servir de boîte de direct en mode Bypass.

Une boîte de direct transforme les signaux asymétriques à haute impédance pour qu'ils puissent alimenter directement une console, ce qui permet d'éviter toute prise de son par micro.

Que ce soit sur scène, en studio, en répétition ou pour travailler l'instrument, la V-TONE BASS BDI21 BEHRINGER est essentielle à tous ceux qui souhaitent obtenir des résultats irréprochables rapidement et simplement.

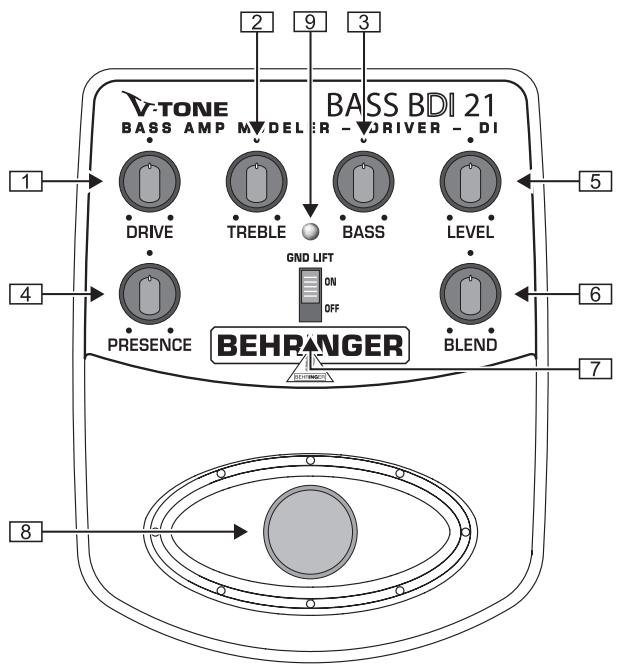

COMMANDES ET CONNEXIONS Commandes

1 Le potentiomètre DRIVE détermine la préamplification, autrement dit l'effet Overdrive, comme c'est le cas avec l'étage de préamplification d'un ampli à lampes. 2 La commande TREBLE permet d'augmenter ou de réduire le niveau des aigus (+/-12 dB). 3 Le bouton BASS définit le niveau des basses fréquences du signal (+/-12 dB). 4 Le potentiomètre PRESENCE génère des harmoniques hautes conférant plus d'attaque et de présence au son. 5 La commande LEVEL fixe le volume de sortie de la BDI21. 6 Utilise le potentiomètre BLEND pour activer la simulation de lampe. Elle confère à ta basse le son d'un ampli à tubes repris par micro. 7 La touche GND LIFT permet d'interrompre la liaison des masses entre l'entrée et la sortie. Selon la mise à la terre des équipements utilisés, cette commande peut supprimer un ronflement ou une boucle de masse.

8 Utilise le commutateur au pied pour activer ou désactiver l'ensemble des traitements (égalisation, DRIVE, simulation de lampe). En mode Bypass, la BDI21 se transforme en boîte de direct standard. 9 Cette LED s'allume lorsque l'effet est actif (voir 8).

Connexions

10 L'embase jack 6,3 mm INPUT est donc pour recevoir le signal de ta basse ou d'une autre source. [11] Le connecteur BAL OUT est la sortie symétrique de niveau micro de la BDI21. Pour son câblage, utilise une liaison symétrique de bonne qualité montée en XLR. 12 La sortie OUT sur jack est donc pour être reliée à l'entrée de ton ampli basse.

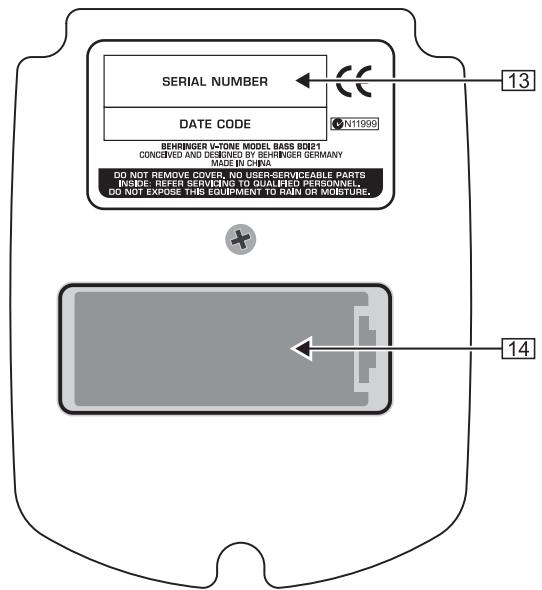

Base de la BDI21

13 NUMERO DE SERIE. Tu trouveras le numéro de série de ta BDI21 sur la base de la pédale. 14 COMPARTIMENT PILE. Retire la plaque de protection pour installer ou remplacer la pile 9 V (voir chapitre « MISE EN SERVICE »). La BDI21 est activée lorsque un connecteur occupe l'entrée INPUT. Autrement dit, la pile est inutilisée tant que l'entrée reste libre. C'est la raison pour laquelle ta BDI21 ne possède pas de commutateur Marche/Arrêt. Pour prolonger la durée de vie de la pile, débranche le câble relié à l'entrée lorsque tu n'utilises pas la pédale.

Connexion secteur

L'embase DC IN sert au branchement d'un bloc d'alimentation 9 V (non inclus). Pour plus de précisions à ce sujet, consulte le chapitre « MISE EN SERVICE ».

Utilisation avec d'autres instruments

La BDI21 n'est pas destinée uniquement à la basse. Elle fournit des résultats intéressants avec d'autres instruments tels qu'une guitare acoustique ou électrique, un clavier, etc. Ce faisant, assure-toi que le niveau d'entrée de la BDI21 n'est pas trop élevé afin d'éviter toute distorsion.

Connexion directe à une console

Pour les applications de studio et de live, raccorde directement la sortie symétrique BAL OUT sur XLR avec l'entrée micro d'un canal de console. Veille à ne pas faire saturer l'entrée micro de la console en réglant sa sensibilité grâce au potentielmètre Gain du canal. Consulte le manuel de ta console pour en savoir plus.

Utilisation sans instrument

Tu peux aussi utiliser ta BDI21 sans instrument comme processeur d'effet en la cablant en insert d'un canal de console ou même en auxiliaire (Aux Send/Return). Cela peut par exemple traiter le signal d'un ou plusieurs canaux alimentés par un enregistreur multipiste. Pour plus de précisions, consulte le manuel de ta console.

Mise en service

Pile :

Pile alcaline 9V standard (non incluse).

Consommation électrique : approx. 25 mA

Alimentation électrique :

ATTENTION : UTILISE EXCLUSIVEMENT UN BLOC D'ALIMENTATION DC...

... sous peine d'endommager ta BDI21 et de perdre tout droit aux prestations de garantie.

Bloc d'alimentation DC :

• 9 V DC (régulé), 50 mA minimum
• Connecteur femelle 2mm, centre négatif (-)

Garantie

Consulte notre site Internet http://www.behringer.com pour prendre connaissance des conditions de garantie actuelles.

Entrée

Connecteur Jack 6,3 mm

Impedance 1 MΩ

Sortie

Connecteur Jack 6,3 mm

Impedance 1 kΩ

Sortie symétrique

Connecteur XLR

Impedance 200Ω

Bloc d'alimentation

9 V, >50 mA DC régulé

Connexion secteur

Connecteur 2 mm, courant continu, centre négatif

Pile

9 V de type 6LR61

Consummation

25 mA

Dimensions

Approx. 127mm (5'') × 100mm (39/10'')

× 50 ~mm (2")

Poids

Approx. 460 g

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

FAT TUBE

PRESENCE

BLEN

SVT* STYLE

PRESENCE

BLEND

SLAP DRIVE

TREBLE

BASS

LEVEL

PRESENCE

BLEND

REGGAE DRIVE

TREBLE

BASS

LEVEL

PRESENCE

BLEND

SOLO DRIVE

TREBLE

BASS

LEVEL

PRESENCE

BLEN
