Type de produit	Enceinte active
Marque	BEHRINGER
Modèle	B215A
Bande passante	55 Hz à 20 kHz
Fréquence de coupure du filtre actif	1,9 kHz (12 dB/octave)
Puissance RMS - Basses fréquences	200 W @ 8 Ω
Puissance de crête - Basses fréquences	320 W @ 8 Ω
Puissance RMS - Hautes fréquences	50 W @ 8 Ω
Puissance de crête - Hautes fréquences	80 W @ 8 Ω
Connecteurs d'entrée	XLR symétrique, Jack 6,3 mm symétrique
Sensibilité d'entrée	-40 dBu à +4 dBu
Impédance d'entrée	20 kΩ
Égaliseur - Aigus (HIGH)	12 kHz / ±15 dB
Égaliseur - Graves (LOW)	80 Hz / ±15 dB
Sortie LINK	Oui, pour chaîner plusieurs enceintes
Alimentation secteur	100-120 V~ / 220-230 V~ (50/60 Hz)
Consommation électrique max.	400 W
Fusible	100-120 V~: 5,0 A 250 V ; 220-230 V~: T 2,5 A H 250 V
Connecteur secteur	Embase IEC standard
Poids (estimé)	18 kg
Dimensions (estimées)	440 x 380 x 695 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas exposer à l'eau ou à l'humidité.
Sécurité	Ne pas ouvrir l'appareil. Débrancher avant entretien. Utiliser une prise avec terre.
Réparabilité	Réparations par un technicien qualifié uniquement.
Accessoires inclus	Cordon d'alimentation

FOIRE AUX QUESTIONS - B215A BEHRINGER

Comment brancher l'enceinte B215A à une table de mixage ?

Utilisez un câble symétrique XLR ou jack 6,3 mm pour relier la sortie Main de la console à l'entrée de l'enceinte. Assurez-vous que le potentiomètre LEVEL est en butée gauche avant de mettre sous tension.

Que faire si la LED CLIP s'allume ?

La LED CLIP indique une saturation du signal. Réduisez le niveau avec le potentiomètre LEVEL jusqu'à ce que la LED ne s'allume que brièvement ou pas du tout. Des volumes excessifs peuvent endommager l'ouïe ou les haut-parleurs.

Peut-on utiliser plusieurs enceintes B215A ensemble ?

Oui, vous pouvez chaîner plusieurs B215A grâce à la sortie LINK OUTPUT. Reliez la sortie LINK d'une enceinte à l'entrée de la suivante pour sonoriser de grands espaces.

Comment régler l'égaliseur sur la B215A ?

Utilisez les potentiomètres HIGH (aigus, 12 kHz ±15 dB) et LOW (graves, 80 Hz ±15 dB) pour ajuster le son selon vos préférences ou l'acoustique de la pièce.

Quel type de fusible utiliser pour la B215A ?

Pour une tension secteur de 100-120 V~, utilisez un fusible 5,0 A 250 V. Pour 220-230 V~, utilisez un fusible T 2,5 A H 250 V. Remplacez toujours par un fusible de même type.

Comment nettoyer l'enceinte B215A ?

Débranchez l'enceinte avant de la nettoyer. Utilisez un chiffon sec pour essuyer la surface. N'utilisez jamais de produits liquides ou d'aérosols.

L'enceinte peut-elle être montée sur un pied ou un support ?

Oui, la B215A est conçue pour être montée sur un pied d'enceinte standard (diamètre 35 mm). Assurez-vous que le support est stable et adapté au poids (environ 18 kg).

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Contrôlez le fusible et remplacez-le si nécessaire. Si le problème persiste, contactez un technicien qualifié.

Puis-je connecter directement un lecteur CD à la B215A ?

Oui, reliez la sortie stéréo du lecteur CD aux entrées de deux enceintes B215A (une pour chaque canal). Vous aurez peut-être besoin d'adaptateurs selon les connecteurs du lecteur.

Quelle est la puissance maximale de la B215A ?

La puissance RMS est de 200 W pour les basses et 50 W pour les hautes fréquences, avec des puissances de crête de 320 W et 80 W respectivement. La consommation électrique maximale est de 400 W.

MODE D'EMPLOI B215A BEHRINGER

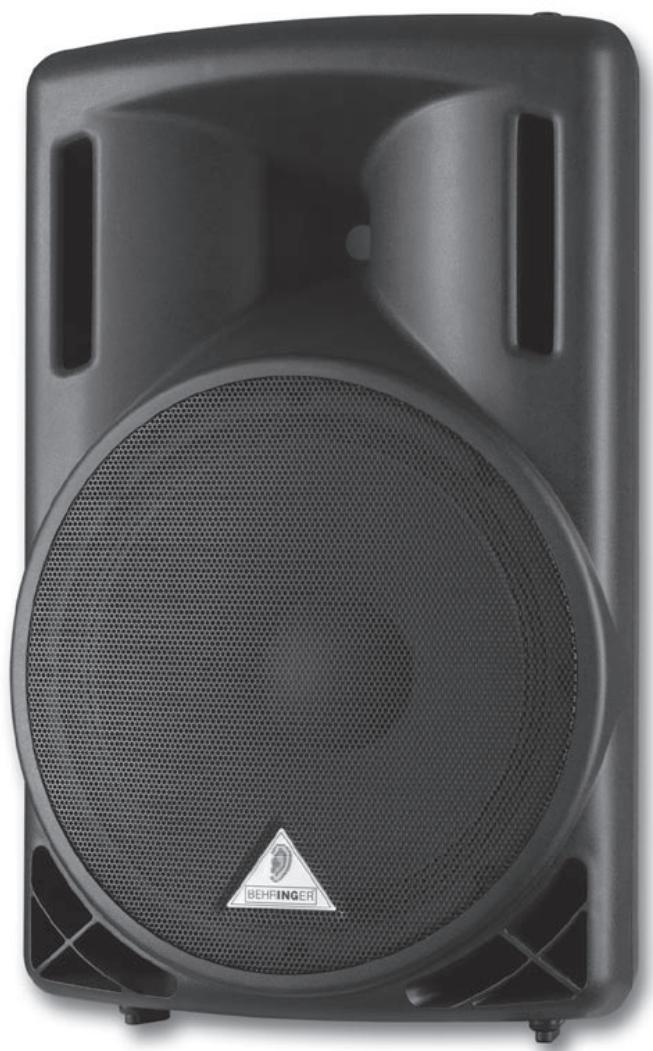

Manuel d'utilisation

A50-19721-00004

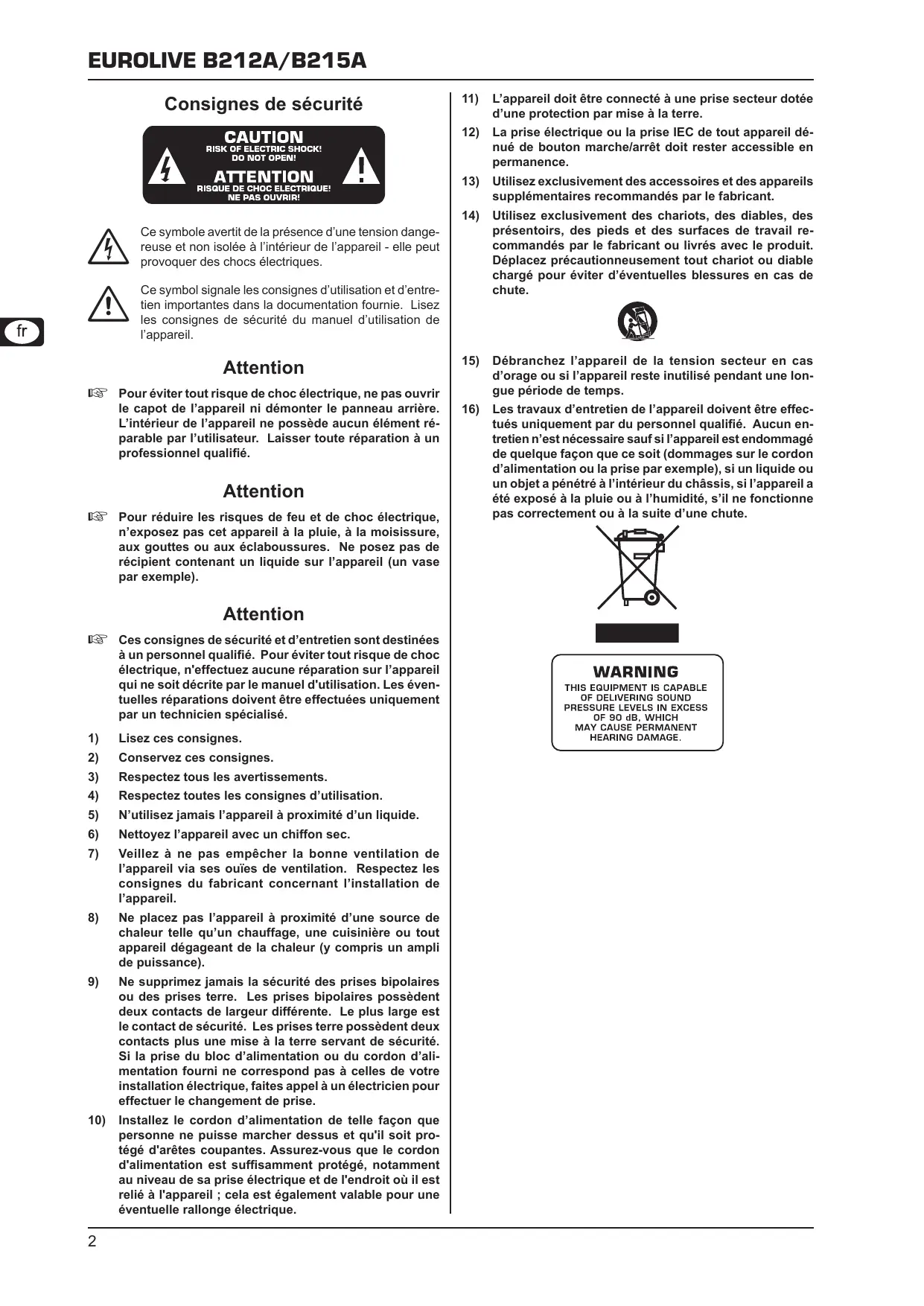

Consignes de sécurité

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de short électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.

11) L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre. 12) La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence. 13) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 14) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

15) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 16) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne correctement ou à la suite d'une chute.

THIS EQUIPMENT IS CAPABLE

OF DELIVERING SOUND

PRESSURE LEVELS IN EXCESS

OF 90 dB, WHICH

MAY CAUSE PERMANENT

HEARING DAMAGE

Table des matières

1.1 Avant de commencer 3

1.1.1 Livraison 3 1.1.2 Mise en service 3 1.1.3 Enregistrement en ligne 3

1. Commandes et connexions 4

3. Exemples d'application. 5

3.1 Utilisation avec une console 5 3.2 Utilisation de plusieurs paires de B212A/B215A......5 3.3 Câblage direct d'une source stéréo 5

4. Installation. 5

1. Caractéristiques techniques 6

1. Introduction

Merci de la confiance que vous nous avez prouvée en achetant une EUROLIVE B212A/B215A. Cette enceinte de sonorisation active et extrêmement compacte est conçue spécialement pour les situations où l'espace est limité. Malgré un étage d'amplification très puissant, l'enceinte bénéficiait d'une taille et d'un poids réduits qui permettent de la monter facilement sur un mur et lui conférait une polyvalence. Notre B212A/B215A possède une section d'entrée acceptant les signaux ligne et micro ainsi qu'un égaliseur 2 bandes pour affiner la restitution des graves et des aigus. Grâce à ces caractéristiques, les EUROLIVE affichent une qualité et une fiabilité irréprochables.

1.1.1 Livraison

Votre produit a été emballé dans nos usines avec le plus grand soin afin de lui garantir un transport en toute sécurité. Si l'emballage est endommagé, vérifie que l'appareil ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez pas l'appareil mais informez impérativement votre revendeur ainsi que la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Utilisez toujours l'emballage d'origine pour éviter tout dommage à votre appareil lorsque vous l'envoyez ou le stockez. Ne laissez jamais d'enfant jouer sans surveillance avec votre appareil ou son emballage. Pensez à respecter l'environnement si vous jetez l'emballage.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le place pas à proximité d'un chauffage afin de lui éviter toute surchauffe.

Tout fusible défectueux doit impérativement être remplacé par un fusible de valeur ajustée! Vous trouverez la valeur correcte du fusible au chapitre « Caractéristiques techniques ». Pour établir la liaison avec la tension secteur, utilisez le cordon d'alimentation fourni. Il possède un connecteur IEC et est conforme aux normes de sécurité en vigueur. Assurez-vous que tous vos appareils sont reliés à la terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre des appareils et de leur cordon d'alimentation. La prise secteur de l'appareil doit toujours posséder un contact de terre en parfait état.

Attention

Votre B212A/B215A peut produire des niveaux de pression acoustique extrêmes. N'oubliez pas que des volumes sonores élevés fatiguent votre système auditif et peuvent l'endommager irrémédiablement. Travailliez toujours à des puissances raisonnables.

Avertissements importants pour l'installation

Il est possible que la qualité sonore du produit soit amoindrie par le voisinage de puissants émetteurs radio/télé ou d'importantes sources de haute fréquences. Dans ce cas, augmentez la distance entre l'émetteur et l'appareil et utilisez exclusivement des câbles audio blindés.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet http://www.behringer.com. Vous y trouvez également nos conditions de garantie.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone].

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouvez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouvez les contacts correspondants dans la zone « Support » de notre site http://www.behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération! * D'autres dispositions sont en vigueur pour les clients de l'Union Européenne.

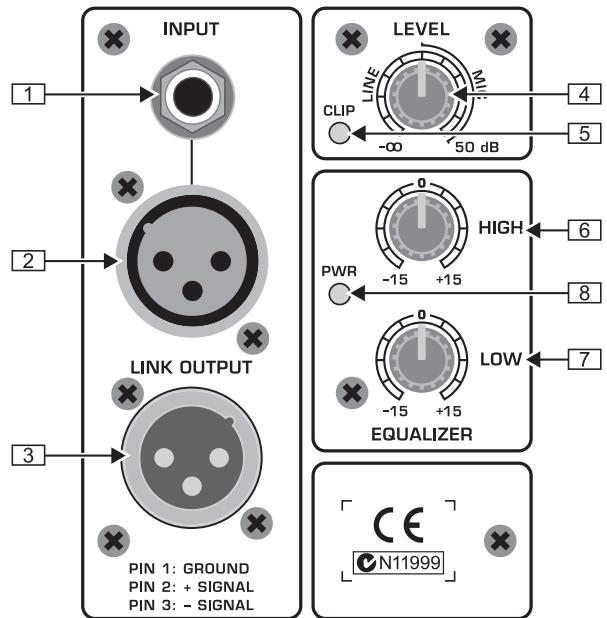

2. Commandes et connexions Fig. 2.1: Commandes et connexions (B212A et B215A)

L'embase jack symétrique de 6,3 mm permet d'alimenter l'enceinte avec une source sur connecteur jack. L'embase XLR symétrique permet d'alimenter l'enceinte avec une source sur connecteur XLR. Utilisez soit l'entrée XLR, soit l'entrée jack et adaptez la sensibilité de l'entrée au niveau du signal avec le potentiamètre LEVEL. N'utilisez jamais les deux entrées simultanément! La sortie LINK OUTPUT est câblée directement avec les entrées de votre B212A/B215A. Elle délivre le signal de l'entrée sans le modifier. Elle permet de récupérer le signal source pour alimenter un autre équipement (par exemple une seconde B212A/B215A). Utilisez la commande LEVEL pour régler le volume du signal de l'entrée ligne (LINE) ou micro (MIC). La partie gauche de la course du potentiamètre réduit le niveau des signaux ligne alors que la partie droite de la course amplifie le niveau des signaux micro. La LED CLIP s'allume lorsque le signal fait saturer l'enceinte. Dans ce cas, réduisez le niveau avec le potentiomètre LEVEL jusqu'à ce que la LED CLIP ne s'allume que furtivement ou plus du tout. Des volumes sonores élevés peuvent endommager votre système auditif et vos haut-parleurs. Placez le potentiomètre LEVEL en butée gauche avant d'allumer l'enceinte. Travailliez toujours à des puissances raisonnables. Le bouton HIGH détermine le niveau des aigus du signal. Le potentiomètre LOW définit le niveau des graves. La LED PWR s'allume lorsque l'enceinte est en fonction.

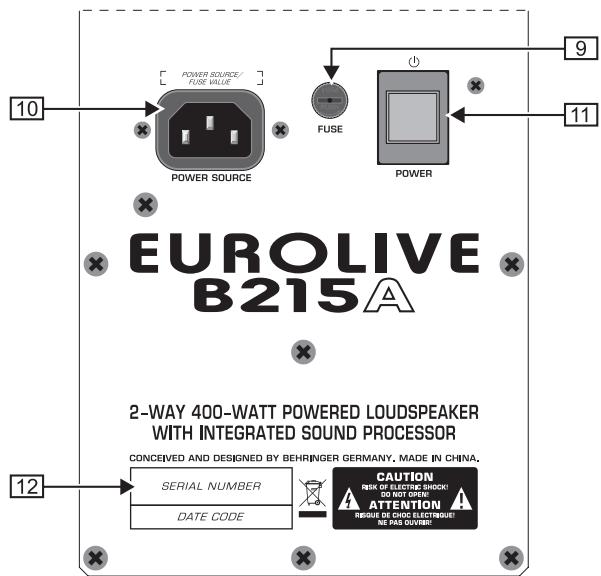

Fig. 2.2: Commandes et connexions (B212A et B215A)

9 Le PORTE-FUSIBLE de votre B212A/B215A permet de changer le fuseible. Pour tout remplacement, utilisez imperativement un fuseible de même type. À ce sujet, lisez le chapitre « Caracteristiques techniques ». 10 On établit la liaison avec la tension secteur via l'embase IEC standard et le cordon d'alimentation fourni. Pour éviter la formation de boucles de masse, nous vous conseillons de brancher l'enceinte et la table de mixage qui l'alimente sur le même circuit électrique. 11 Le commutateur POWER permet d'allumer la B212A/ B215A. Le commutateur POWER ne désolidarise pas totalément l'enceinte de la tension secteur. Pour séparer complètement votre B212A/B215A du secteur, débranchez sa prise électrique. Lors de l'installation, assurez-vous que la prise électrique ainsi que le cordon d'alimentation sont en parfait état. Enfin, nous vous recommendons de débrancher l'enceinte avant de la laisser inutilisée pendant un long laps de temps. 12 NUMERO DE SERIE

3. Exemples d'application

Placez le potentiomètre LEVEL en butée gauche avant d'allumer l'enceinte avec le commutateur POWER. Augmentez ensuite le volume sonore jusqu'à obtention de la puissance voulue.

3.1 Utilisation avec une console

L'application la plus courante associe deux enceintes B212A/B215A à une table de mixage. Pour ce faire, reliez chaque côté (gauche et droit) de la sortie générale (Main) de la console à l'entrée d'une enceinte. L'étage d'entrée de vos B212A/B215A dispose d'un XLR et d'un jack symétriques. Pour éviter la formation de bruit résiduel, nous vous recommandons d'utiliser un câble symétrique monté en XLR ou jacks.

3.2 Utilisation de plusieurs paires de B212A/B215A

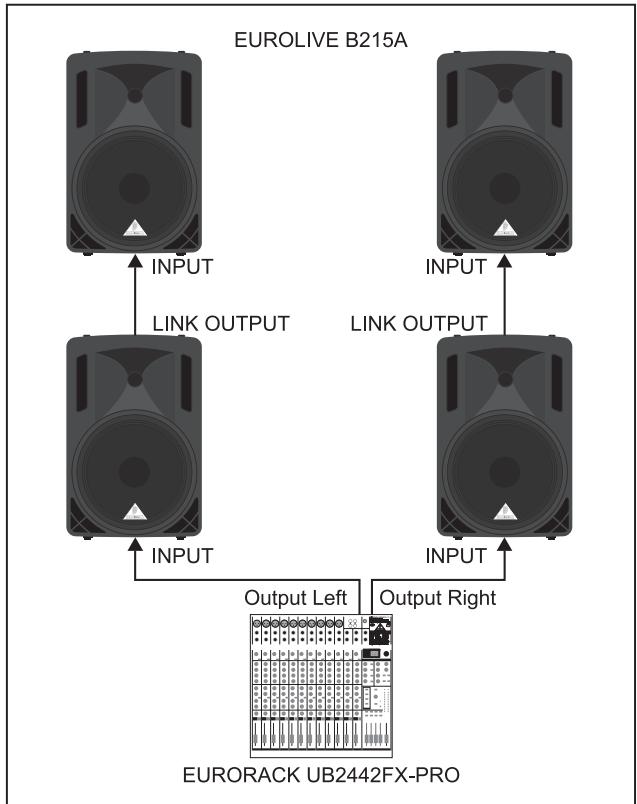

Fig. 3.1: Câblage de plusieurs paires de B212A/B215A grâce à la sortie LINK OUTPUT

Pour sonoriser de vastes lieux, CABler plusieurs B212A/B215A les unes derrière les autres en utilisant la sortie LINK OUTPUT 3 (voir illustration 3.1).

3.3 Câblage direct d'une source stéréo

Vous pouvez alimenter directement deux B212A/B215 avec une source stéreo telle qu'un lecteur CD. Dans ce cas, reliez chaque côte de la sortie stéreo de la source à l'entrée d'une enceinte (il se peut que vous ayez besoin d'un adaptateur pour le câblage).

4. Installation

Les deux entrées ainsi que la sortie LINK OUTPUT de l'enceinte B212A/B215A BEHRINGER sont symétriques. Si vous en avez la possibilité, établissez des liaisons symétriques avec les autres équipements de votre système afin de bénéficier d'une compensation maximale des perturbations qui pourrait apparaître dans les signaux audio.

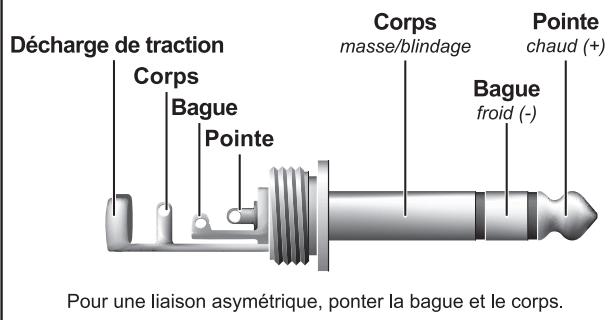

Liaison symétrique avec jack stéréo de 6,3 mm Fig. 4.1: Jack stéréo 6,3 mm

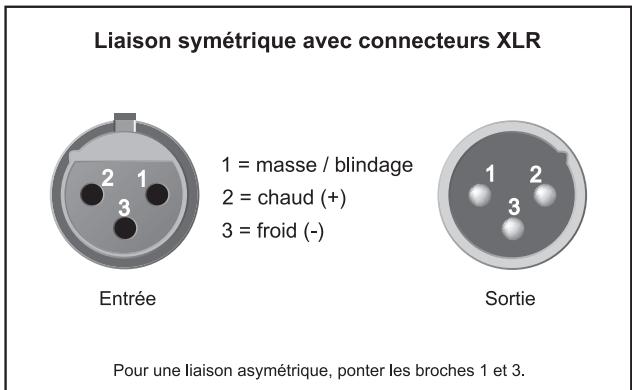

Fig. 4.2: Liaisons XLR

Assurez-vous de la compétence suffisante des personnes qui installent et utilisent votre appareil. Pendant et après l'installation, vérifiez qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel.

Plage des basses fréquences

RMS @ 1% THD

200W@8Ω

Puissance de crête

320W@8Ω

Plage des hautes fréquences

RMS @ 1% THD

50W@8Ω

Puissance de crête

80W@8Ω

Connecteur XLR (servo-symétrique)

Sensibilité

de -40 dBu à +4 dBu

Impédance d'entrée

20 kΩ

Jack de 6,3 mm (servo-symétrique)

Sensibilité

de -40 dBu à +4 dBu

Impédance d'entrée

20 kΩ

B212A

Bande passante

de 65 Hz à 20 kHz

Fréquence de coupure du filtre actif

fil 2,4 kHz (12 dB)

Pression acoustique maximale

Limoneur

optique

Égaliseur dynamique

commandé par processeur

B215A

Bande passante

de 55 Hz à 20 kHz

Fréquence de coupure du filtrage actif

1,9 kHz (12 dB)

Pression acoustique maximale

Limineur

optique

Égaliseur dynamique

commandé par processeur

Égaliseur

Aigus (HIGH)

12 kHz / ±15 dB

Graves (LOW)

80 Hz / ±15 dB

Alimentation électrique

Consommation électrique

max. 400 W

Tension secteur / fusible

100 - 120 V~ (50/60 Hz)

5.0 A 250 V

220 - 230 V~ (50/60 Hz)

T 2,5 A H 250 V

Connexion secteur

Embase IEC standard

B212A

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

Caractéristiques et spécifications sont susceptibles d'être modifiées sans notification préalable. Contenu exact au moment de l'impression. Toutes les marques mentionnées (sauf BEHRINGER, JUST LISTEN et EUROLIVE) appartiennent à leurs propriétaires respectifs et ne sont pas affiliées à BEHRINGER. BEHRINGER décline toute responsabilité concernant l'exactitude, l'intégralité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent légèrement différer de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Ce manuel est protégé par copyright. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH.

TOUS DROITS RESERVES. © 2008 BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Wilich-Muenchheide II, Allemagne. Tel. [phone],
