E5573 - Routeur mobile HUAWEI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil E5573 HUAWEI au format PDF.
| Type de produit | Routeur mobile 4G LTE |
| Caractéristiques techniques principales | Support des réseaux 4G LTE, 3G, et 2G, vitesse de téléchargement jusqu'à 150 Mbps |
| Alimentation électrique | Batterie rechargeable Li-ion de 1500 mAh |
| Dimensions approximatives | 96.8 x 58 x 12.8 mm |
| Poids | Approx. 150 g |
| Compatibilités | Compatible avec la plupart des opérateurs de téléphonie mobile |
| Type de batterie | Batterie lithium-ion |
| Tension | 3.7 V |
| Puissance | Max 10 utilisateurs simultanés |
| Fonctions principales | Partage de connexion Wi-Fi, gestion via application mobile, écran LED pour l'état de la connexion |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter l'exposition à l'eau |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles via le service après-vente |
| Informations générales | Vérifier la compatibilité avec votre opérateur avant l'achat, garantie de 24 mois |
FOIRE AUX QUESTIONS - E5573 HUAWEI
Questions des utilisateurs sur E5573 HUAWEI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur mobile au format PDF gratuitement ! Retrouvez votre notice E5573 - HUAWEI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E5573 de la marque HUAWEI.
MODE D'EMPLOI E5573 HUAWEI
Guide de démarrage rapide
TABLE DES MATIERES
Introduction à votre Hotspot Mobile 4G 1
Description de votre Hotspot 7
Prise en main 18
Connexion Internet via Wi-Fi 26
Restaurer les réglages d'usine 30
Interface de gestion 31
Résolution de problèmes 40

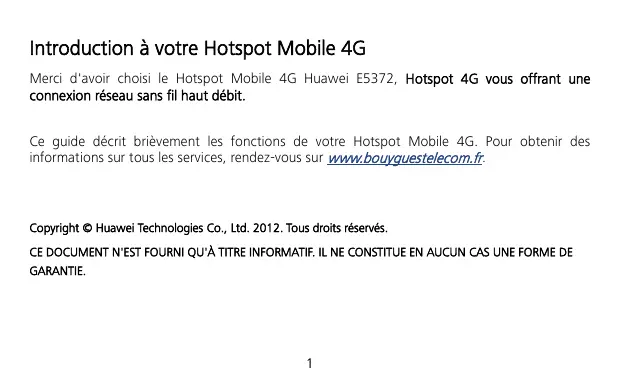

Introduction à votre Hotspot Mobile 4G
Merci d'avoir besoin le Hotspot Mobile 4G Huawei E5372, Hotspot 4G vous offrant une connexion réseau sans fil haut débit.
Ce guide décrit brievement les fonctions de votre Hotspot Mobile 4G. Pour obtenir des informations sur tous les services, rendez-vous sur www.bouyguestelecom.fr.
Copyright © Huawei Technologies Co., Ltd. 2012. Tous droits réservés.
CE DOCUMENT N'EST FOURNI QU'A TITRE INFORMATIF. IL NE CONSTITUE EN AUCUN CAS UNE FORME DE GARANTIE.
Partagez en Wi-Fi votre connexion haut-debit mobile 4G!
Votre Hotspot Mobile 4G vous permet de vous connecter au réseau 4G de votre opérateur puis de partager cette connexion avec jusqu'à 10 appareils en Wi-Fi (ordinateurs portables, tablettes, téléphones, consoles de yeux, etc.).
Ce document vous aide à comprendre votre Hotspot Mobile 4G pour que vous puissiez en profiter immidiatement. Veuillez le dire attentivement avant d'utiliser votre Hotspot Mobile 4G.
Pour des informations détaillées sur les fonctions et les configurations de Hotspot Mobile 4G, reportez-vous à l'aide en ligne sur l'interface de gestion en ligne associée.
Décovrir votre Hotspot Mobile 4G
Contenu du pack
- 1 Hotspot 4G E5372
1 Batterie
1 Chargeur - 1 cable micro-USB
1 Guide de démarrage rapide
1 Guide « Précautions d'usage »
Scenarios de connexion
Remarque :
La description des fonctions de Hotspot Mobile 4G et les illustrations contenues dans ce document sont uniquement fournies à titre indicatif. Notre produit peut s'avérer différent.
Les apparéels Wi-Fi ( comme les Smartphones, les tablettes, les consoles de jeu) et les ordinateurs peuvent acceder à Internet à l'aide du Hotspot Mobile 4G. La procédure de connexion dépend du système d'exploitation de l'apparéil Wi-Fi ou de l'ordinateur. Configurez une connexion selon les instructions spécifiques de votre apparéil.
Pour acceder à Internet à l'aide d'une connexion USB, installez le pilote à l'aide des instructions.

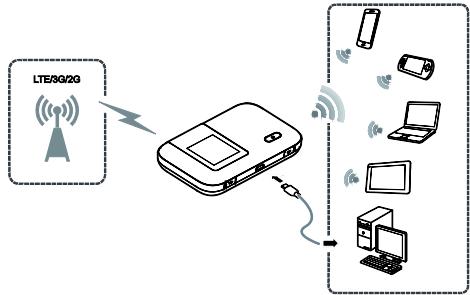

Scenario 1: accès à Internet via le réseau 2G, 3G ou 4G
Hotspot Mobile 4G emploie le réseau 2G, 3G ou 4G de votre opérateur pour acceder à Internet. Il est possible de connecter jusqu'à 10 appareils en Wi-Fi et un apparéil en USB à votre Hotspot Mobile 4G.

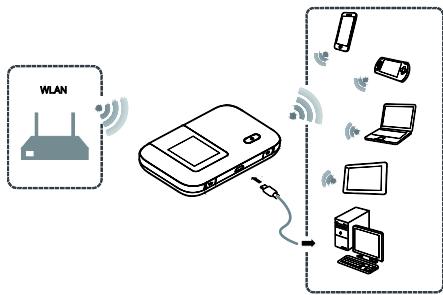

Scenario 2: accès à Internet via un réseau Wi-Fi
Lorsque vous vous trouvez àproximate d'un réseau Wi-Fi, comme par exemple dans un aeroport, un café, un hotel ou chez vous, connectez-vous à ce réseau Wi-Fi pour acceder à Internet et economiser ainsi votre forfait 2G, 3G ou 4G.

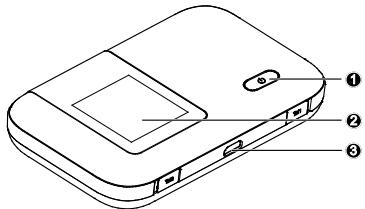

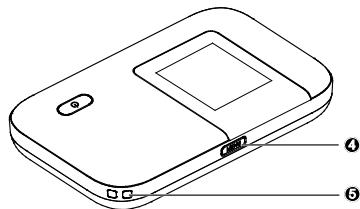

Description de votre Hotspot


1 Bouton marche / arrêt
Ecran
3 Port micro-USB
4 Bouton MENU
Orifice pour dragonne
Écran
Itinérance
R: itinérance des données activée.
Puisance du signal
: Puissance du signal de faible a elevated.
3 Type de réseau
E/3G/4G: connecté à un réseau 2G/3G/4G.
: Connecté au WLAN.
4 Wi-Fi
Wi-Fi activé.
- Nombre d'appareils Wi-Fi connectés.

5G:bande 5GHz activée.
5 Batterie
□□□:Niveau de charge de la batterie de faible à élevé.
6 SMS
- Nouveaux messages.
- Nombre de nouveaux messages.
7 État de la connexion réseau
Connexion Internet établie.
Statut du WLAN Internet
WLAN Internet activé.
Statistiques du traffic
Le traffic de données est indiqué sur l'interface du produit dés la connexion réseau.
Remarque:
Les informations de traffic sur l'interface du produit sont uniquement fournies à titre de reference. Veuilliez consulter toute fournisseur de service pour des informations précises sur leTraffic de données via le lien suivi conso accessible via l'interface de gestion (service uniquement disponible au grand public).
Interface du menu
1 Retour
Revenir à l'interface précédente.
2 Options
3 Conseils d'utilisation
Appuyez sur le bouton MENU (Menu) pour faire défiler vers le bas et sur le bouton (b) pour confirmer votre sélection.

Interface de mise à jour
1 Nouveau logiciel
Des mises à jour sont disponibles.
2 Mettre a jour
Appuyez sur le bouton pour démarrer la mise à jour.
3 Annuler
Appuyez sur le bouton MENU (Menu) pour ignorer la mise à jour.

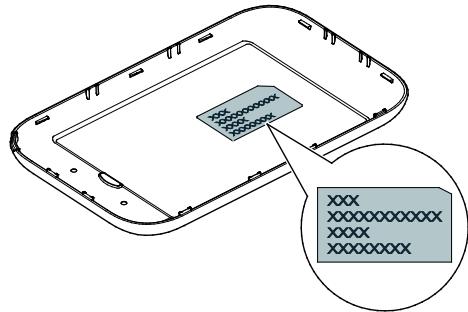

SSID et clé de chiffrement de réseau sans fil par défaut:
Quand un apparéil Wi-Fi se connecte à Hotspot Mobile 4G pour la première fois, la saisie du SSID (Service Set Identifier) par défaut et la clé de chiffrement du réseau sans fil peuvent être requis.
Ces données sont imprimées sur l'étiquette du Hotspot Mobile 4G située à l'arrête du couvercle.
Il est recommandé de se connecter à l'interface de gestion en ligne et de modifier le SSID et la clé de chiffrement du réseau.

Pour afficher le SSID et la clé de chiffrement du réseau sans fil actuels :
- Appuyez sur le bouton MENU (Menu) pour afficher le menu.

- Appuyez sur le bouton MENU (Menu) pour acceder àInfos (Info).

3. Appuyez sur le bouton pour ouvrir la page Info (Info)

Pour activer le Wi-Fi Offload:
Appuyer sur le bouton MENU (Menu) et ce jusqu'à Sélectionner Internet WLAN.
Appuyer sur le bouton pour l'activer.

Pour selectionner la bande de fréquence Wi-Fi
Par défaut la bande Wi-Fi 2,4GHz est selectionnée.
Appuyez sur le bouton MENU (Menu) et ce jusqu'à selectionner l'option 5GHz / 2,4GHz.
Appuyer sur le bouton

pour activer la bande voulue.

Prise en main

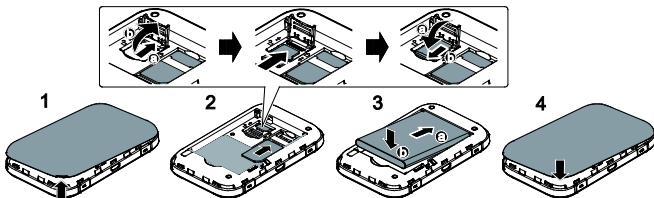

Installation
Installez la carte SIM, la carte microSD et la batterie selon l'illustration.

Remarque :
La carte microSD est un accessoire en option. Si aucune carte microSD n'est fournie avec le produit, veuillez en acheter une séparation.
Chargement de la batterie
Lorsque le Hotspot Mobile 4G n'a pas ete utilise pendant longtemps ou si la batterie est compltelement decharge, il se peut que le hotspot ne s'allume pas immediatement lorsqu'il est branché au chargeur. Veuillez laisser la batterie se recharger avant de rallumer le Hotspot Mobile 4G

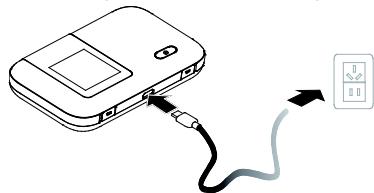

Méthode 1 : avec le chargeur
Utilisez uniquement les chargeurs compatibles avec le Hotspot Mobile 4G et fournis par des
constructeurs agreés. L'utilisation d'un chargeur incompatible ou provenant d'un fabricant inconnu peut engender un dysfonctionnement ou une défaillance du Hotspot Mobile 4G et provoquer un incendie. Une telle utilisation annule toute garantie, qu'elle soit explicite ou implicite, sur le produit.

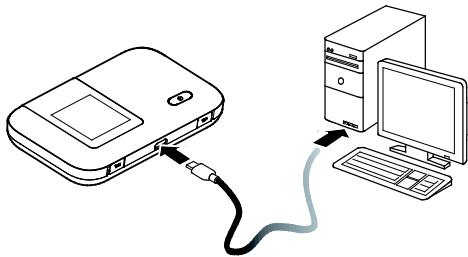

Méthode 2 : avec le cable USB
Afin de charger la batterie utilisez le cable USB fourni avec votre apparéil pour connecter le

Hotspot Mobile 4Gà un ordinateur.

Alimentation électricque des apparéils
Vous pouvez connecter le Hotspot Mobile 4G à l'AF10, puis connecter l'AF10 à d'autres apparèels, tels qu'un téléphone portable, un lecteur MP3, MP4 ou un casque-micro Bluetooth. Dans ce cas, le Hotspot Mobile 4G fait office de chargeur et alimentée les autres apparèels en énergie.

Remarque :
- l'AF10 est un accessoire en option. S'il n'est pas fourni avec le produit, il doit être acheté séparément. Pour plus d'informations sur l'AF10, consultez son manuel d'utilisation.
Allumer contre Hotspot
Maintenez le bouton jusqu'à ce que l'écran s'allume, signifiant la mise en marche du Hotspot Mobile 4G. Connectez-vous à l'interface de gestion en ligne pour activer ou désactiver la fonction de démarrage rapide. Cette fonction réduit considérablement le retard de démarrage de Hotspot Mobile 4G.
Remarque :

- Maintenez le bouton (b) pour eteindre le Hotspot Mobile 4G.
- Si vous Hotspot Mobile 4G fonctionne mal ou s'il ne s'allume pas correctement, maintenez le bouton pendant au moins 10 secondes pour en force l'arrêt.
- Veuillez désactiver la fonction de démarrage rapide lorsque vous étés en avion.
Raccordez votre Hotspot Mobile 4G à votre ordinateur
Dans le cas d'un ordinateur fonctionnant sous Windows ou MAC OS, il est recommendé pour terminer l'installation de le connecter à votre Hotspot Mobile 4G via le cable USB.
Procedez comme suit :
- AllumezVote ordinatour.
- Reliez votre ordinateur à votre Hotspot Mobile 4G via le cable USB fourni.
- Suivez les instructions affichées sur votre ordinateur pour installer le logiciel.
Remarques.:
Si I'installation ne se lance pas automatiquement, double-cliquez sur le programme d'installation Setup.exe situé dans repertoire Bouygues Telecom dans le lecteur CD: Bouygues Telecom
- Sur MAC OS, si vous constaté l' apparition de la fenêtre de Préférences Réseau (dépend de la version MAC utilisée et de la configuration de votre ordinateur) alors cliquez sur Annuler

Une nouvelle interface réseau a etedetectee.
L'interface reseau = Adapteurateur Ethernet (en3) n'a
metre émette, pour ce faite, ouvrez les
préférences Réseau
Annuler
Preférences Réseau...
Une fois l'installation terminée, une icône de raccourci apparait sur votre Bureau et un groupe de programmes Hotspot 4G BTelecom apparait dans le menu démarrer > Tous les programmes. Notre ordinateur qui est relié par cable USB au Hotspot Mobile 4G peut dés maintainant se connecter à Internet. Pour cela, double-cliquez sur l'icône Hotspot 4G BTelecom située sur votre bureau.
Pour une connexion via Wi-Fi, suivez les instructions du chapitre suivant.
Remarques.
- Sur MAC OS, si vous souhaitez surfer sur Internet via le Hotspot Mobile 4G raccordé par
cable USB à votre ordinateur alors vous dévrez au préalable désactiver le Wi-Fi sur ce dernier. - Le code PIN de la SIM fournie avec votre Hotspot Mobile 4G est « 0000». La connexion à Internet sera donc automatique sans saïsde ce code PIN. Néanmoins, si vous insériez une autre SIM que celle fournie, reportez vous au chapitre « Gestion Du Code PIN »
Connexion Internet via Wi-Fi
Voussouspoucezconnetersimultanementjusqu'à10appareilsenWi-Fi(ordinateurs,tabletes,telephones mobiles,consolesdejeux,etc.)àvotreHotspotMobile4G pour acceder à Internet.
- Munissez-vous des codes Wi-Fi (SSID et clé Wi-Fi) de votre Hotspot Mobile 4G.

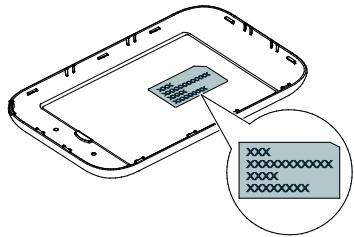

Vous trouvrez une étiquette sur l'arrière du couvercle quiporte 2 données essentielles à votre connexion en Wi-Fi :
- WI-FI SSID : nom par défaut du réseau Wi-Fi émis par votre Hotspot Mobile 4G
- Clé WI-FI : mot de passage par défaut pour acceder au réseau Wi-Fi
Activez le Wi-Fi sur votre apparéil et affiche la liste des réseaux Wi-Fi visibles. Consultez le mode d'emploi de votre apparéil si besoin.
- Depuis votre apparéil, Sélectionné le réseau (BTHOTSPOT-XXXX) que vous avez noté précédemment, puis cliquez sur Connecter (ou équivalent, reportez-vous au mode d'emploi de votre apparéil Wi-Fi).
- Saisissez ensuite la clé Wi-Fi que vous avez notée précédemment dans la fenêtre qui s'affiche et patientez quelques instants. La connexion entre votre Hotspot Mobile 4G et votre appareil est établie quelques secondes plus tard.
Votre accès à Internet est possible en lancant le navigateur Internet de votre apparéil connecté en Wi-Fi à votre hotspot.
Remarques :
La connexion à Internet est automatique lors que le code PIN de votre carte SIM
est « 0000 ». C'est le code par défaut de la carte SIM fournie avec votre Hotspot Mobile 4G. Si vous utilise une carte SIM dont le code PIN est différent de « 0000 » alors reportez-vous au chapitre « Gestion Du Code PIN »
- Àprous la première connexion Internet, ouvre systématiquèment une nouvelle fenêtre de navigation Internet.
- Nous vous recommendons d'utiliser les navigateurs Internet Explorer (7.0 ou

ultérieure), Opera (10.0 ou version ultérieure), Safari (4.0 ou version ultérieure) ou Chrome (5.0 ou version ultérieure).
- Ne placez pas d'objets sur votre Hotspot Mobile 4G. Ne mettez pas de périhériques les uns sur les autres lorsque vous les utilisez.
- L'initialisation du Hotspot Mobile 4G et la connexion au réseau prend entre 1 et 2 minutes.
Restaurer les réglages d'usine
Si vous oubliez certains paramètres de configuration, il est possible de rétablir les paramètres d'usine du Hotspot Mobile 4G pour le reconfigurer.

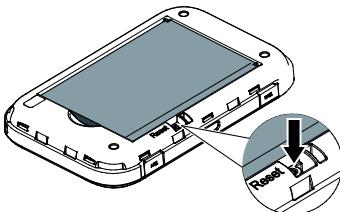

Méthode 1: mainteze le bouton Reset jusqu'à ce que l'écran s'éteigne. Les paramètres d'usine du Hotspot Mobile 4G sont alors rétablis.
Méthode 2: Restaurer via l'interface de gestion dans « Paramétres > Systeme > Restaurer »
Remarque :
Après cette opération, tous les paramètres de configuration personnels de votre Hotspot Mobile 4G seront supprimés. Toutes les valeurs par défaut de l'interface de gestion en ligne seront restauées.

Interface de gestion
Cette interface est accessible depuis le navigateur Internet de votre apparéil Wi-Fi lorsque celui-ci est connecté au réseau Wi-Fi de votre Hotspot Mobile 4G.
Votre interface de gestion Hotspot Mobile 4G vous permet de gérer facilement votre compte, et de personnelier les paramètres de votre connexion Wi-Fi.
Note: Afin de maitriserYOURconsommation,consultezregulierementlesSMSd'info conso envoyespar BouyguesTelecom dans la boite de reception SMSde cette interface.
Les fonctions principales :
- Envoyer / receivevoir des SMS (par exemple les messages d'Info Conso sur votre consommation Internet mobile)
-
Suivre directement votre consommation Internet mobile via un simple cli c (pas besoin de vous identifier ou de saisir votre code d'accès)
-
Acceder à votre Espace Client
- Acceder à des informations d'assistance pour vous aider à résoudre d'eventuels problèmes de connexion

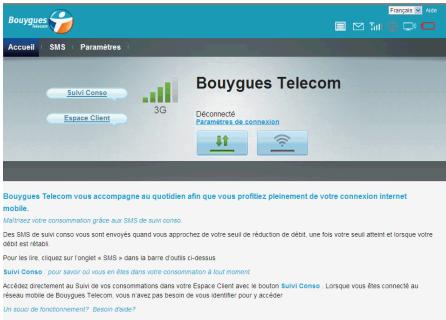

2 possibilités pour acceder à cette interface :
Double-cliquez sur I'icone Hotspot 4G BTelecom située sur votre bureau si vous l'avez installée.
- Ouvrez une nouvelle page de navigation Internet et tapez dans la barre d'adresse : l'une des deux adresses suivantes :
http://hotspot-mobile ou http://192.168.8.1
L'interface de gestion Hotspot Mobile 4G s'affiche et vous étes automatiquement connecté à Internet.

Menu de l'interface de gestion
| Accueil | Cliquez sur le bouton Accueil pour revenir à la page d'accueil de votre interface de gestion Hotspot Mobile 4G. |
| Aide | Affichez les informations d'aide. |
| Suivi Conso | Suivez votre consommation en ligne. Notez que ce menu est uniquement disponible pour les clients Grand Public. |
| Espace Client | Accédez à la page d'identification de l'Space Client Bouygues Telecom et géréz votre compte. |
| SMS | Cliquez sur le bouton SMS pour écrire et envoyer vos SMS, dire les SMS reçus, accéder aux SMS brouillons. Cliquez sur le bouton Nouveau Message, saississez le nombre du destinataire, écrire votre message puis cliquez sur Envoyer pour l'envoie de votre message |
| Paramètres | Configurer les réglages (Wi-Fi, réseau mobile, etc.) de votre hotspot Mobile 4G. |

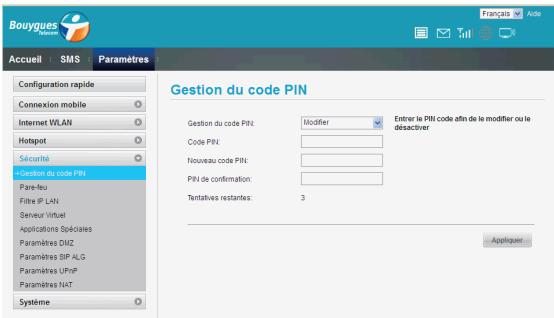

Saisie du code PIN
Si le code PIN de votre carte SIM est « 0000 » (code SIM par défaut préréglé avec votre Hotspot Mobile 4G) alors vous n'auraz pas besoin de le saisir. En effet, le code « 0000 » est automatiquement reconnu et saisi par l'interface.
Si vous insérez une carte SIM autre que celle fournie et que son code PIN est différent de « 0000 » alors vous devrez le saisir depuis l'interface Web de gestion Hotspot Mobile 4G, lorsque vous vous connectez pour la première fois :
- Accédez à l'interface de gestion Hotspot Mobile 4G (voir le chapitre précédent)
Saisissez votre code PIN puis cliquez sur Appliquer
Attention: la carte SIM se verrouille si vous saisissez un code PIN erroné trois fois de suite. Or, lors de votre première connexion, le code PIN « 0000 » est saisi automatiquement par votre Hotspot 4G. Par conséquent, il ne vous restera donc que deux essais pour saisser libre code PIN.
Pour modifier les règes de gestion du code PIN ou personnelier le code, Sélectionnez Paramètres > Sécurité > Gestion du code PIN> Modifier.

Activation ou déactivation du Internet WLAN
- Activer l'Internet WLAN via le menu Paramétres / Internet WLAN et appuyer sur le bouton Allumer
- Recherche les hotspots Wi-Fi en cliquant sur le bouton Analyse et connectez-vous au point d'accès souhaïte.
Remarque :
- Une fois la fonction WLAN Internet activée, jusqu'à neuf apparciels Wi-Fi peuvent être connectés au Hotspot Mobile 4G.
Example 1: Connexion à un ordinateur via Wi-Fi (ici, sous Windows 7)
- Assurez-vous que la fonction Wi-Fi de Hotspot Mobile 4G est activée.
- Sélectionnéz Démarrer (Start) > Panneau de configuration (Control Panel) > Connexions Internet et réseau (Network and Internet Connections) > Connexions réseau (Network Connections).
Remarque :
Avant d'établier une connexion Wi-Fi, assurez-vous que l'ordinateur est équipé d'une carte réseau sans fil. Si l'ordinateur indique une connexion réseau sans fil, cela signifie qu'une carte réseau sans fil est disponible. Sinon, vérifie que la carte réseau sans fil fonctionne correctement.

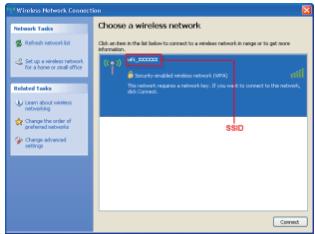

Selectionnez la connexion réseau sans fil avec le SSID du Hotspot Mobile 4G et cliquez sur Connecter (Connect).
Si la connexion réseau sans fil est cryptée, saisisse la clé de cryptage correspondante.
Pour afficher le SSID et la clé de chiffrement du réseau sans fil actuels, prenez
connaissance du mode opératione de la section « Clé de chiffrement de réseau sans fil et SSID ».
Attendez que l'icone de connexion au réseau sans fil apparaissée dans la barre d'etat située en bas à droite de l'écran d'ordinateur. La connexion au réseau sans fil est établie.

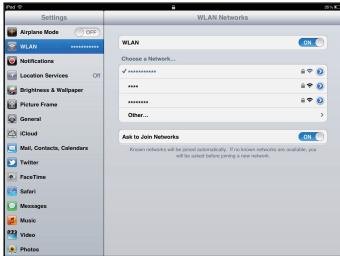

Example 2: Connexion à une tablette via Wi-Fi (ici, l'iPad)
- Tapez Paramétres (Settings) > WLAN pour activer le réseau WLAN.
- La tablette recherche automatiquelement les connexions sans fil et affiche la liste des points d'accès environnants.
- Sélectionnez le point d'accès correspondant au SSID de Hotspot Mobile 4G.
Si nécessaire, saississe la clé de cryptage correspondante du réseau sans fil et tapez sur Rejoindre (Join).

L'indicateur du cadenas indique qu'une clé de cryptage est requise pour se connecter au réseau sans fil.
Remarque :
Tous les apparciels Wi-Fi, comme les iPhone, iPod touch, PS3 et NDSi, peuvent utiliser le
Hotspot Mobile 4G pour acceder à Internet. Pour obtenir le mode opération spécifique, consultez le manuel de l'utilisateur de l'appareil Wi-Fi concerné.
Résolution de problèmes
En cas de problème d'installation ou de connexion, veuillez effectuer les étapes suivantes :
- Si vous n'arrivez pas à acceder à Internet alors fermez votre fenêtre de navigation Internet et ouvrez-en une nouvelle.
- Vérifie la présence de la couverture radio 4G, 3G ou 2G (témoins lumineux « Réseau » et « Puissance réseau mobile »).
- Vérifiez que la carte SIM est insérée dans le bon sens et jusqu'à la butée.
- Si vous navigateur ne parlient pas à afficher une page Internet et que vous Hotspot Mobile 4G est connecté au réseau (le témoin lumineux Réseau est allumé ou clignote) alors fermez puis ouvrez une nouvelle fenêtre de navigation Internet.
- Si le code PIN est différent de « 0000 » alors reportez-vous au chapitre Saisie du code PIN de ce document.
- Vérifiez que votre profil de connexion (APN) est correct depuis l'interface de gestion de
votre Hotspot Mobile 4G dans le menu Parametes > Connexion Mobile > Gestion des profils.
- Si vous Hotspot Mobile 4G est branché, raccordez-le sur un autre port USB que celui utilisé precedemment puis si cela ne marche toujours pas, sur un autre ordinateur.
Rapprochez-vous d'une fenetre ou essayez de vous connecter à l'extérieur d'un batiment. - Eloignez le Hotspot Mobile 4G de toute source électromagnétique (TV, halogène, Hi-Fi, etc.).
- Restaurez les paramètres d'usine de votre Hotspot Mobile 4G. Pour cela, reportez vous au chapitre Restauration des réglages d'usine qui figure dans ce guide.
Si vous ave installé votre Hotspot Mobile 4G sur toute ordinateur, mais que vous rencontres un problème de connexion, consultez le menu d'Aide de la page de l'interface de gestion de votre Hotspot Mobile 4G.
Si vous étés un client Grand Public et si vous problème persiste, veuillez vous rendre sur www.bouyguestelecom.fr, rubrique Assistance.
Si vous étés un client Entreprises et si vous problème persiste, veuillez vous rendre sur www.bouyguestelecom-entreprises.fr/assistance.
Version : V100R001_01 Référence : 3101**
Notice Facile
