PTS 60 A1 - Échafaudage télescopique POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étai télescopique
Marque	POWERFIX
Modèle	PTS 60 A1
Charge admissible maximale	60 kg
Charge admissible à angle maximal	20 kg
Plage d'extension	160 à 290 cm
Matériau principal	Acier
Vis de sécurité	Oui
Levier de blocage	Oui
Patin en caoutchouc	Oui
Usage	Installation temporaire uniquement
Surface requise	Propre et non glissante
Entretien	Nettoyer avec brosse ou chiffon légèrement humide
Stockage	Endroit sec
Maintenance	Aucune nécessaire
Sécurité	Vérifier l'intégrité technique avant chaque utilisation
Ne pas utiliser pour	Étaiement permanent de plafonds, poutres, etc.

FOIRE AUX QUESTIONS - PTS 60 A1 POWERFIX

Quelle est la charge maximale de cet étai ?

La charge admissible maximale est de 60 kg à un angle de 0°, et de 20 kg si l'étai est incliné.

Quelle est la plage d'extension ?

L'extension télescopique en continu est d'environ 160 à 290 cm.

Comment régler la hauteur de l'étai ?

Desserrez la vis de sécurité, maintenez le levier de blocage enfoncé, faites coulisser la barre à la hauteur souhaitée, puis relâchez le levier pour qu'il s'insère dans une rainure. Ensuite, revissez fermement la vis de sécurité.

Comment sécuriser l'étai en place ?

Après avoir réglé la hauteur, assurez-vous que le levier de blocage est bien enclenché dans une rainure et que la vis de sécurité est serrée fermement.

Puis-je utiliser cet étai pour un étaiement permanent ?

Non, l'étai est conçu uniquement pour une installation temporaire. Ne l'utilisez pas pour l'étaiement permanent de plafonds, poutres, etc.

Comment entretenir l'étai ?

Nettoyez-le avec une brosse ou un chiffon légèrement humide. Il ne nécessite pas de maintenance particulière. Stockez-le dans un endroit sec.

Que faire si le levier de blocage ne s'enclenche pas ?

Vérifiez que la barre est bien alignée et que les rainures ne sont pas obstruées. Si le problème persiste, n'utilisez pas l'étai et contactez le service après-vente.

L'étai peut-il être utilisé à l'extérieur ?

Oui, mais uniquement sur une surface propre et non glissante. Il doit être installé de manière stable et ne pas être exposé à des intempéries excessives.

Comment desserrer l'étai après usage ?

Tournez l'ensemble de l'étai dans le sens des aiguilles d'une montre jusqu'à ce que la barre se relâche légèrement. Ensuite, desserrez la vis de sécurité et débloquez le levier pour rétracter la barre.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Recherchez le modèle PTS 60 A1 de POWERFIX.

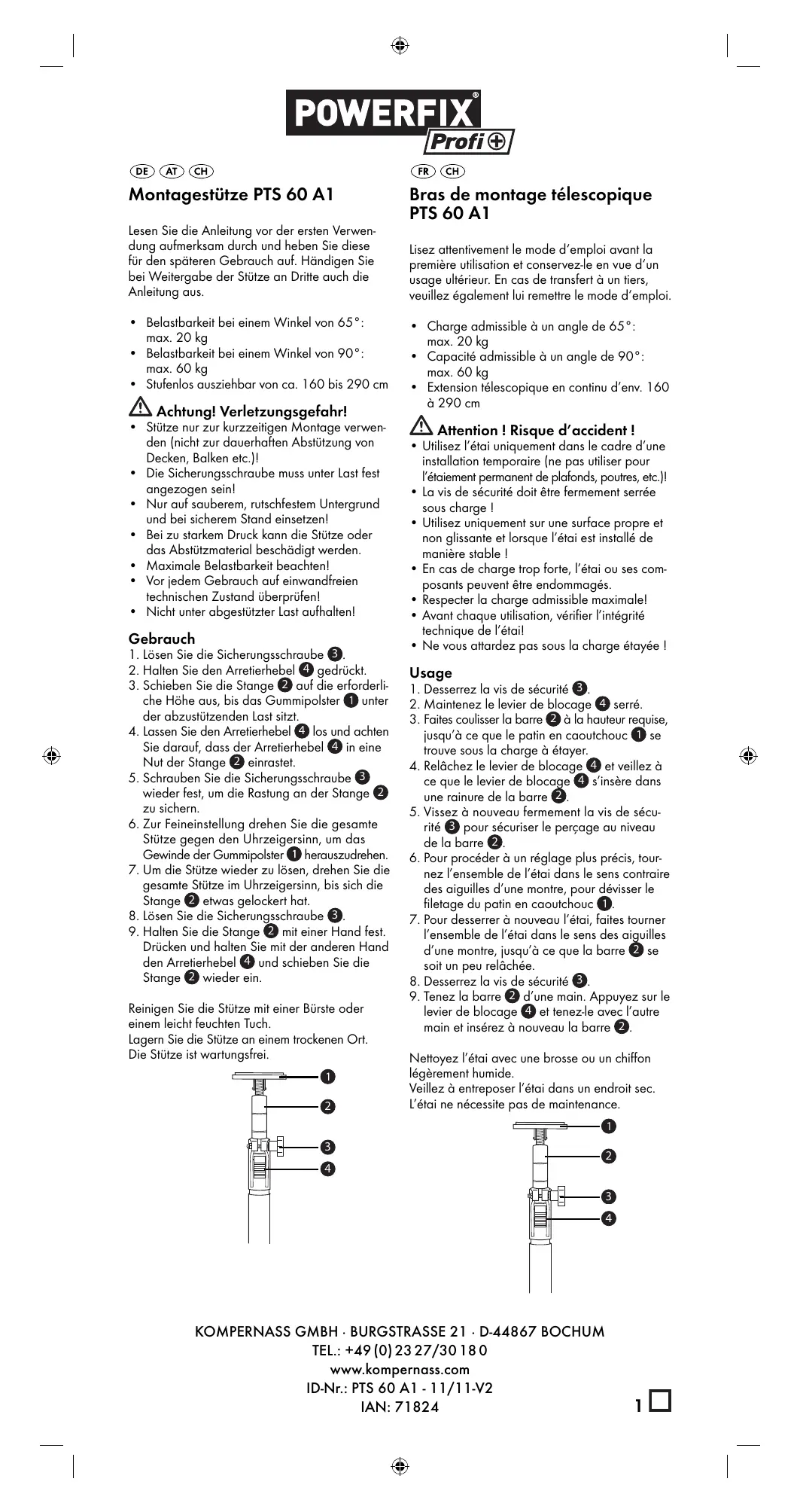

MODE D'EMPLOI PTS 60 A1 POWERFIX

Bras de montage téléscopique PTS 60 A1

Lisez attentivement le mode d'emploi avant la première utilisation et conservez-le en vue d'un usage ultérieur. En cas de transfert à un tiers, veuillez également lui remettre le mode d'emploi.

Charge admissible à un angle de max. 20 kg - Capacité admissible à un angle de : max. 60 kg - Extension télescopique en continu d'environ 160 à 290 cm

Attention! risque d'accident!

Utilisez l'objet uniquement dans le cadre d'une installation-temporaire (ne pas utiliser pour l'étaient permanent de plafonds, poutres, etc.)! - La vis de sécurité doit être fermement serrée sous charge! - Utilisez uniquement sur une surface propre et non glissante et lorsque l'objet est installé de manière stable! - En cas de charge trop forte, l'étau ou ses composants peuvent être endommagés. - Respecter la charge admissible maximale! - Avant chaque utilisation, vérifier l'intégrité technique de l'objet! - Ne vous attardez pas sous la charge étayée!

Usage

1. Desserrez la vis de sécurité 3
2. Maintenez le levier de blocage 4 serré.
3. Faites coulisser la barre 2 à la hauteur requise, jusqu'à ce que le patin en caoutchouc 1 se trouve sous la charge à étayer.
4. Relâchez le levier de blocage 4 et veillez à ce que le levier de blocage 4 s'insère dans une rainure de la barre 2.
5. Vissez à nouveau fermement la vis de sécurité pour sécuriser le perçage au niveau de la barre 2.
6. Pour procéder à un réglage plus précis, tournez l'ensemble de l'étai dans le sens contraire des aiguilles d'une montre, pour dévisser le filetaging du patin en caoutchouc ①.
7. Pour desserrer à nouveau l'étai, faites tourner l'ensemble de l'étai dans le sens des aiguilles d'une montre, jusqu'à ce que la barre se soit un peu relâchée.
8. Desserrez la vis de sécurité ③.
9. Tenez la barre 2 d'une main. Appuyez sur le levier de blocage 4 et tenez-le avec l'autre main et insérez à nouveau la barre 2.

Nettoyez l'état avec une brosse ou un chiffon légèrement humide.

Veillez à entreposer l'objet dans un endroit sec.

L'étai ne nécessite pas de maintenance.
