KH 3106 ENERGY STATION PC 7 - Station de charge TRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'énergie TRONIC KH 3106
Caractéristiques techniques principales	Convertisseur de courant, ports USB, prises secteur
Alimentation électrique	230 V AC
Dimensions approximatives	300 x 200 x 150 mm
Poids	2,5 kg
Compatibilités	Appareils électroniques compatibles avec l'alimentation 230 V et USB
Type de batterie	Batterie lithium-ion
Tension	12 V DC
Puissance	300 W maximum
Fonctions principales	Alimentation de secours, recharge d'appareils, utilisation en extérieur
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces détachées à vérifier auprès du fabricant
Sécurité	Protection contre les surcharges et courts-circuits
Informations générales utiles	Vérifier la compatibilité des appareils avant utilisation

FOIRE AUX QUESTIONS - KH 3106 ENERGY STATION PC 7 TRONIC

Comment puis-je brancher la TRONIC KH 3106 ENERGY STATION PC 7 ?

Pour brancher la station d'énergie TRONIC KH 3106, connectez le câble d'alimentation à une prise électrique standard de 230 V. Assurez-vous que l'interrupteur est en position 'ON' avant de brancher vos appareils.

Que faire si la station d'énergie ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur est activé. Si la station ne s'allume toujours pas, essayez de la débrancher pendant quelques minutes, puis rebranchez-la.

Puis-je utiliser la TRONIC KH 3106 avec des appareils de forte puissance ?

La TRONIC KH 3106 est conçue pour des appareils jusqu'à 3100 W. Ne dépassez pas cette limite pour éviter d'endommager la station ou de provoquer des risques d'incendie.

Comment vérifier le niveau de charge de la station d'énergie ?

La TRONIC KH 3106 est équipée d'un indicateur LED qui montre le niveau de charge. Consultez le manuel d'utilisation pour comprendre la signification des différentes couleurs des LED.

Que faire si l'indicateur de surchauffe s'allume ?

Si l'indicateur de surchauffe s'allume, débranchez immédiatement tous les appareils connectés et laissez la station refroidir pendant au moins 30 minutes avant de la réutiliser.

Est-ce que la TRONIC KH 3106 est protégée contre les surtensions ?

Oui, la TRONIC KH 3106 est équipée d'une protection contre les surtensions. Cependant, il est conseillé d'utiliser des dispositifs de protection supplémentaires pour des appareils sensibles.

Comment entretenir la TRONIC KH 3106 ?

Pour entretenir la station, gardez-la propre et sèche. Évitez d'utiliser des produits chimiques agressifs pour le nettoyage. Vérifiez régulièrement les câbles et les prises pour détecter des signes d'usure.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation de la TRONIC KH 3106 peut être téléchargé depuis le site officiel de TRONIC ou peut être inclus dans l'emballage du produit.

MODE D'EMPLOI KH 3106 ENERGY STATION PC 7 TRONIC

Mode d'emploi et instructions de sécurité

1. But d'utilisation S. 15
2. Données techniques S.15
3. Chargement S. 16
   4.Sorties pour 1 A S.18
   5.Sortie pour 10 A S.20
4. Lorsque cà ne fonctionne pas...? S. 21
5. Raccords à vis S. 22
6. Fusibles S.23
   9.Nettoyage et entretien S.24
7. Conservation S.24
8. Elimination S.24

①

1. But d'utilisation

Ce produit est prévu

• pour une alimentation mobile des apparêils de tension de sécurité jusqu'à une consommation de courant de 10 A
• uniquement pour un usage domestique.

Il n'est pas prévu :

• à des fins d'utilisation, où une panne de courant peut entraîner des dommages, par exemple dans la technique Médicale, la navigation aérienne et spatiale etc.
  pour un usage dans des zones industrielles.

2. Données techniques

Station d'énergie

Accum. bat. charge : 12V---/7Ah

Prise du vehicule : 12V---/10A

(DC 12V /max. 10 A)

Raccords à vis : 12V---/10A pour max. 2 mn

Adaptateur de charge du réseau

Alimentation : 230 ~V / 50 ~Hz

Sortie de charge : 12V- /0,5A

Temps de charge : env. 15 heures si l'accumulateur est vide

Classe de protection II

Consignes de sécurité

Pour éviter les dangers de mort causés par les chocs électriques :

Utilisez l'appareil et ses accessoires uniquement dans des lieux secs, jamais dans des zones humides.
- Si l'adaptateur de charge du réseau ne fonctionne pas ou est endommagé, vous ne devez, enaucun cas, continuer de l'utiliser. L'adaptateur de charge du réseau ne peut pas etre réparé - faites-le remplacer par le service après- vente ou le commerce spécialisé.

Pour éviter les risques d'incendie causés par des courts-circuit sélectriques :

Veillez attentivement à ce que les raccords à vis ne puissant jamais être court-circuités, par exemple par des cables détachés. Ces raccords ne sont pas protégés par le fonctionnement – des courants très élevés peuvent circuler (plus de 15 A).
- N'ouvre jamais le boîtier de la station d'énergie.
Utilisez uniquement les cables de raccordement fournis. Il se peut que les autres ne soient pas suffisamment sûrs.
- N'exposez pas la station d'énergie à n'importe quel apport de chaleur, notamment aux rayons solaires, au chauffage...
- Ne laisses pas les enfants jouer avec l'appareil sans surveillance.

Veuillez conserve rces instructions pour toute question ulterieure - et remettez-les également à un tiers en cas de transmission de l'appareil !

3. Chargement

Avant d'utiliser l'appareil, assurez-vous qu'aussi bien la station d'énergie que les câbles de raccordement et l'adaptateur de charge du réseau se trouvent dans un état parfait.

Danger!

N'utilisez rundout pas de câbles de raccordement endommages.

Risque de court-circuit!

a) Mise en service - d'abord recharger!

La station d'énergie est fournie avec un accumulateur très faisement chargé. Avant la première utilisation, il convient donc de le recharger, tel qu'il est décrit dans les points b) ou c).

Attention! L'accumulateur peut perdre considérablement en capacité, si vous utilisez la station d'énergie sans la recharger préalablement entièrement !

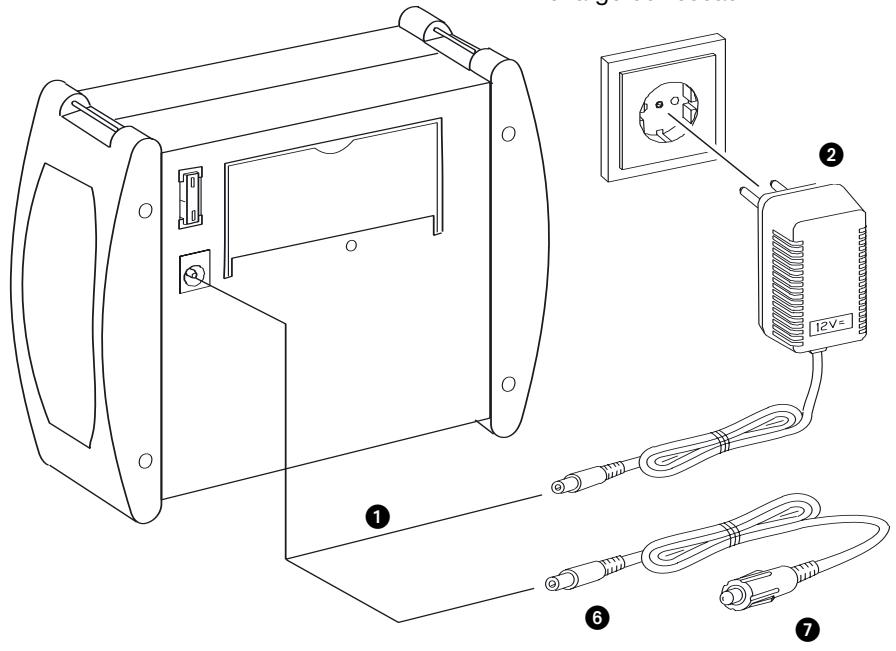

b) Charge au moyen de la prise

Le temps de charge d'un accumulateur entiement décharge est d'env.15 heures :

1 Introduisez la fiche de l'appareil de l'adaptateur de charge du réseau se trouvant à l'arrière dans la prise chargeur au niveau de l'appareil.
Introduisez l'adaptateur de charge du réseau dans la prise.
3 Si vous reglez l'interrupteur principal se trouvant à l'avant dans la position « CHA » (charge = angl.), la station d'énergie est rechargée.
Pendant le rechargement de la station d'énergie, la DEL rouge « Vide » s'allume.
Si I'accumulateur est quasiment recharge, la DEL verte « Charge » commence à s'allumer légèrement. Dès qu'elle s'allume normalement, vous pouvez-retirer l'adaptateur de charge du réseau.

c) Charge par la tension de bord

Vou puez également faire recharger la station d'énergie depuis un réseau de tension de bord de 12 V d'un vehicule ou d'un bateau de sport :

ntroduisez d'abord la fiche de l'appareil dans la prise chargeur se trouvant à l'arrière de l'appareil à partir du cable de bord 12 V.
Introduisez ensuite d'abord la fiche de l'allume-cigare dans la prise du vehicule.

Danger!

Cet ordre est important, car vous pouvez ainsi éviter l'apparition d'un court-circuit en cas de contact de la fiche de l'appareil avec la masse du vehicule.

Remarque: un processus de charge n'intervient que lorsque la tension de charge est supérieure à celle de l'accumulateur. Ce n'est pas souvent le cas avec un vehicule à l'arrêt. Par conséquent, la charge n'est généralement possible que lorsque le moteur est en fonctionnement.

4. Sorties pour 1 A

Attention! Avant de procéder à n'importe qu'elle opération de raccordement, assurez-vous que votre apparéil et la station d'énergie sont hors tension – que l'interrupteur principal se trouve en position « ARRET » (position centrale). Ainsi, vous évitez l' apparition de dommages en cas d'erreurs de raccordement.

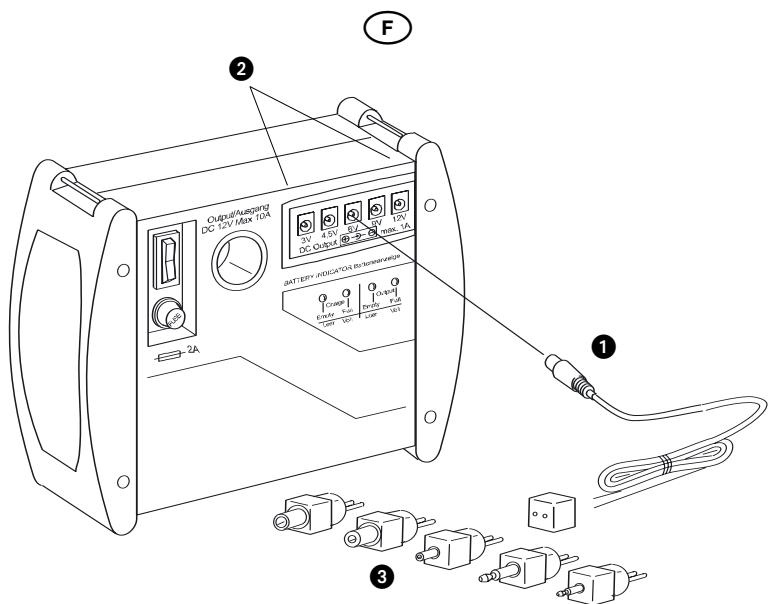

a) Raccorder l'appareil

Pour alimenter des appareils avec une absorption de courant jusqu'à 1 A max., 5 manchons de raccordement sont prévus :

1 Introduisez le cable de l'adaptateur...
2 dans le manchon de raccordement qui correspond à la tension requise pour votre apparéil.
3 Sélectionnez ensuite à partir du set la fiche adaptée à votre apparéil.

Attention! Avant de raccarderVote apparéil à la station d'énergie,vous doivent d'abord vous assurerque le « Plus » et le « Moins » ne sont pas intervétis, sans quoi votreapparemil risque de s'endommager :

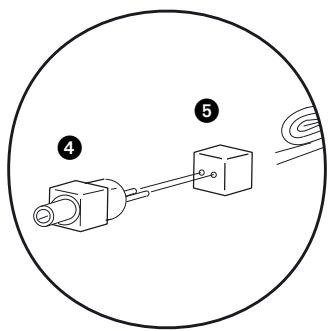

4 Introduisez la fiche sélectionnée
... et le logement de la fiche de sorte que le plus et le moins correspondent au marquage situé sur la douille de votre apparéil (fig. à droite).

F

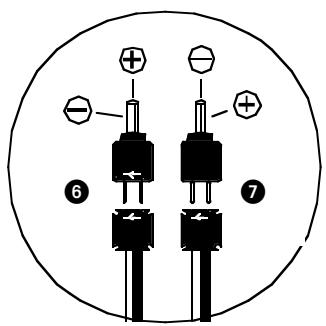

Lorsque les marquages au niveau de la fiche et de son logement ...

6 se trouvent du même côté, le plus se trouve en haut (à l'intérieur) et le moins en bas (à l'extérieur) au niveau des prises.
7 se trouvent sur des cots opposés, le plus se trouve en haut (à l'intérieur) et le moins en bas (à l'extérieur) au niveau des prises).

Si vous avez raccordé votre apparéil avec la bonne affectation du connecteur à la station d'énergie ...

• vous pouvezmettre l'interrupteur principal sur « MARCHE » - votre apparéil est alors alimenté.
• Une DEL verte « Chargé » s'allume, dés que l'interrupteur principal est activé et que suffisamment d'énergie est disponible.
• Une DEL rouge « Vide » s'allume, dés que l'interrupteur principal est activé – mais l'accumulateur est quasiment vide.

Attention!

Vous doivent d'abord recharger l'accumulateur, si la DEL rouge « Vide » s'allume. Dans le cas contraire, une décharge profonde intervient, moyennant quoi les accumulateurs perdent généralement une grande partie de leur capacité de charge.

Conseil: si vous avez trouvez la bonne affectation du connecteur pour votre apparéil, vous pouvez fixer la prise au niveau du logement avec un ruban isolant de sorte que vous disposiez immédiatement d'un cable « ajusté » pour votre apparéil la fois suivante.

b) Retirer l'appareil

Si vous souhaitez terminer l'alimentation pour votre apparéil par la station d'énergie, vous nevez d'abord ...

• éteindre l'appareil...
• et placer l'interrupteur principal en position « ARRET » (position centrale) au niveau de la station d'énergie.

Ainsi, vous empêchez toute circulation du courant pendant le retrait de la prise. Les apparciels sensibles réagissant parfois avec des dérangements.

• Vous pouvez alors-retirer les fiches du cable de l'adaptateur, aussi bien au niveau de l'appareil que de la station d'énergie.

c) Lorsque cà ne fonctionne pas...?

Si, après la mise en route, aucune des deux DEL ne s'allume, l'un des fusibles au niveau de la station d'énergie a peut-être sauté.

Le remplacement des fusibles est décrit en début dans le Chapitre 8.

Si, après la mise en route, une DEL s'allume au niveau de la station d'énergie - mais que votre apparéil ne fonctionne pas, vous doivent éteindre immédiatement la station d'énergie. Vérifiez d'abord que le cable est bien raccordé - et que le « Plus » et le « Moins » ne sont pas intervertis.

Vous doiventlescuite,le cas échéant, contrôler le fusible au niveau de votre apparéil, tel qu'il est décrit dans les instructions.

5. Sortie pour 10 A

Pour l'alimentation des apparciels jusqu'à max. 10 A, une sortie est disponible en tant que prise du vehicule pour la prise de l'allume-cigare.

Il peut s'agir...

• de boites de refroidissement,
• d'aspirateurs automobiles,
• de petits téléviseurs portatifs etc ...

Veuillez tenir compte du fait que l'accumulateur est épuisé avec une charge de 10 A après 45 mn au plus tard - ou bien avant selon l'état de charge.

Les boîtes de refroidissement ont une consommation de courant de 3 - 4 A par heures généralement. Cela correspond à quasiment 2 heures de temps de service pour une capacité d'accumulateur de 7 Ah. En vous appuyant sur cet exemple de calcul, vous pouvez évaluer approximativement le temps de service pour votre apparéil.

Attention!

Avant de procéder à n'importe qu'elle opération de raccordement, assurez-vous que votre apparéil et la station d'énergie sont hors tension...

• que l'interrupteur principal se trouve en position « ARRET » (position centrale).

Ainsi, vous pouvez prévenir l' apparition de dommages en cas d'erreurs de raccordement.

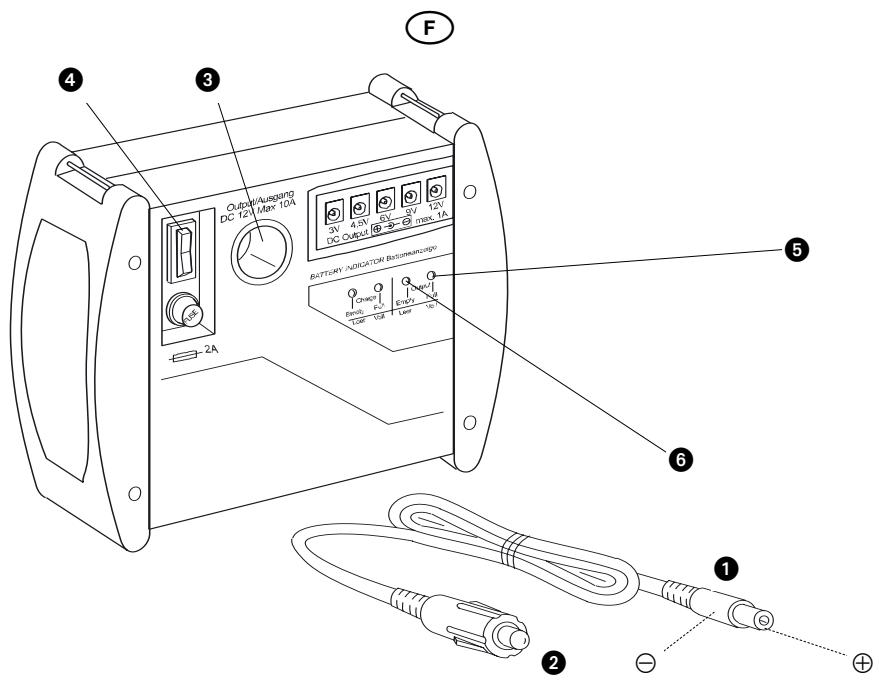

a) Raccorder l'appareil

Attention! Avant de raccarderVote apparéil à la station d'énergie,vous devez d'abord vous assurerque le « Plus » et le « Moins » ne sont pas intervertis, sans quoi votreappareil risque de s'endommager.

1 Dans le cas du cable fourni, la fiche de l'appareil doit etre raccordee de sorte que le Plus interieur et le Moins extérieur sont disponibles conformement au dessin. Vous
- pouvez utiliser ce cable si la douille au niveau de votre apparéil compte un marquage correspondant :

• ne pouvez pas utiliser ce cable si la douille au niveau de votre apparéil compte un marquage correspondant :

Dans le cas des apparèils dotés d'un cable bien raccordé avec prise du vehicule, le « Plus » et le « Moins » sont bien polarisés.

Introduisez la fiche de l'appareil du cable fourni dans la douille au niveau de votre apparéil.
2 Introduisez la fiche du vehicule ...
3 ... dans la prise du vehicule au niveau de la station d'énergie.

Si vous avez raccordé votre apparéil à la station d'énergie ...

4 vous pouvez placer l'interrupteur principal sur « MARCHE » – votre apparéil est alors alimenté.
5 Une DEL verte « Chargé » s'allume, dés que l'interrupteur principal est activé et que suffisamment d'énergie est disponible.

6 Une DEL rouge « Vide » s'allume, dés que l'interrupteur principal est activé – mais l'accumulateur est quasiment vide.

Attention! Vous doivent d'abord recharger l'accumulateur, si la DEL rouge « Vide » s'allume. Dans le cas contraire, une décharge profonde intervient, moyonnant quoi les accumulateurs perdent généralement une grande partie de leur capacité de charge.

b) Retirer l'appareil

Si vous souhaitez terminer l'alimentation pour votre apparéil par la station d'énergie, vous nevez d'abord ...

• éteindre l'appareil ...
• et placer l'interrupteur principal en position « ARRET » (position centrale) au niveau de la station d'énergie.

Ainsi, vous empêchez toute circulation du courant pendant le retrait de la prise. Les apparciels sensibles réagissant parfois avec des dérangements.

• Vous pouvez alors-retirer les fiches du cable de l'adaptateur, aussi bien au niveau de l'appareil que de la station d'énergie.

6. Lorsqueça ne fonctionné pas...?

Si, après la mise en route, aucune des deux DEL ne s'allume, l'un des fusibles au niveau de la station d'énergie a peut-être sauté. Le remplacement des fusibles est décrit en détaill dans le Chapitre 8.

Si, après la mise en route, une DEL s'allume au niveau de la station d'énergie - mais que votre apparéil ne fonctionne pas, vous devez éteindre immédiatement la station d'énergie. Vérifiez d'abord que le cable est bien raccordé - et que le « Plus » et le « Moins » ne sont pas intervenrtis. Vous doivent ensuite, le cas échéant, contrôler le fusible au niveau de votre apparéil, tel qu'il est décrit dans les instructions.

7. Raccords à vis

Ils sont prévus pour l'utilisation des apparèils 12 V qui nécessitate un courant de démarrage élevé lors de la mise en route, mais qui ne consommment pas plus de 10 A par heures.

Les apparêils ayant un courant de démarriage élevé peuvent, par exemple, être...

• des aspirateurs 12 V
• des machines à forer 12 V
• des téléviseurs 12 V etc.

Ils ne doivent pas nécessiter plus de 10 A pendant le fonctionnement - le fusible se déclenché toute fois immédiatement lors de la mise en route. Dans ce cas, de tels apparils ne peuvent pas être mis en service au niveau de la prise du vehicule protégée avec 10 A - mais uniquement par les bornes à vis décrites ici.

a) Visser ou,enficher?

Les bornes à vis sont ouvertes à l'intérieur afin de pouvoir y introduire les « fiches bananes ». Si le cable de votre apparéil en comporte, vous pouvez, au lieu de les visser depuis le haut, les introduire dans les bornes à vis !

Danger!

Des courants extrément élevés, susceptibles de chauffer au rouge des cables épais, peuvent circuler !

Ces courants élevés sont toutefois nécessaires pour pouvoir démarrer certains apparèils. Par conséquent, les raccords à vis ne sont pas guidés...

par un fusible,
- ni par l'interrupteur principal ... - La tension est constamment presente! Veillez donc impératifement à ce qu'un court-circuit n'intervienne jamais au niveau des bornes à vis !

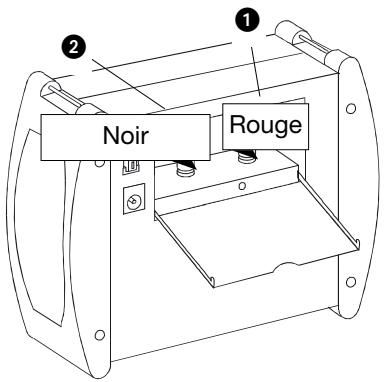

b) Appareils avec cables fixes

Si le cable est fixement relié à l'appareil, il vous suffit ...

1 de raccorder les fils « Plus » (la plupart du temps, rouges) à la borne à vis rouge
2 et les fils « Moins » (la plupart du temps, noirs ou bleus) à la borne à vis noire.

A cet effet, tournez le couvercle en plastique au niveau des bornes à vis et introduisez les fils dénudés au-dessous lors de la fermeture.

c) Appareils avec câbles détachés

Si le cable n'est pas relié fixement à l'appareil, mais dispose d'une fiche d'appareil dénudée ...

• introduizez d'abord la fiche de l'appareil dans la douille au niveau de l'appareil avant de raccorder les fils aux bornes à vis.

En respectant cet ordre, vous empêchez le risque d'un court-circuit, si la fiche dénudée entre par inadvertance en contact des objets métalliques lors des opérations de raccordement.

8. Fusibles

Si, après la mise en route, aucune des deux DEL ne s'allume, l'un des deux fusibles a peut-être sauté - soit

• le fusible plat se trouvant à l'arrière ou
• le fusible rond se trouvant à l'avant.

Si, après la mise en route, une DEL s'allume - bien qu'aucun courant ne circule à travers le cable de l'allume-cigare, le fusible du cable se trouvant dans la fiche de l'allume-cigare a peut'être sauté ...

Danger!

Placez d'abord l'interrupteur principal sur « ARRET » et retirez tous les câbles de la station d'énergie avant de remplaçer des fusibles quelconques.

Vous empêchez ainsi que le nouveau fusible vous brûle entre les doigts lors de l'utilisation en cas d'erreurs - Risque de blessures !

Danger!

Les fusibles sont des dispositifs de sécurité importants permettant d'empêcher tout dommage. Ne les mettez jamais hors service.

• Remplacez toujours les fusibles uniquement par la même valeur, jamais par des valeurs « plus fortes »
• Vous ne doivent pas déduir des fusibles. Dans le cas contraire, il existe un risque d'incendie.

a) Remplacer le fusible rond :
- Tournez à l'avant le couvercle du fusible rond et introduizez-en un nouveau avec « 2 A (T2A 250V) »

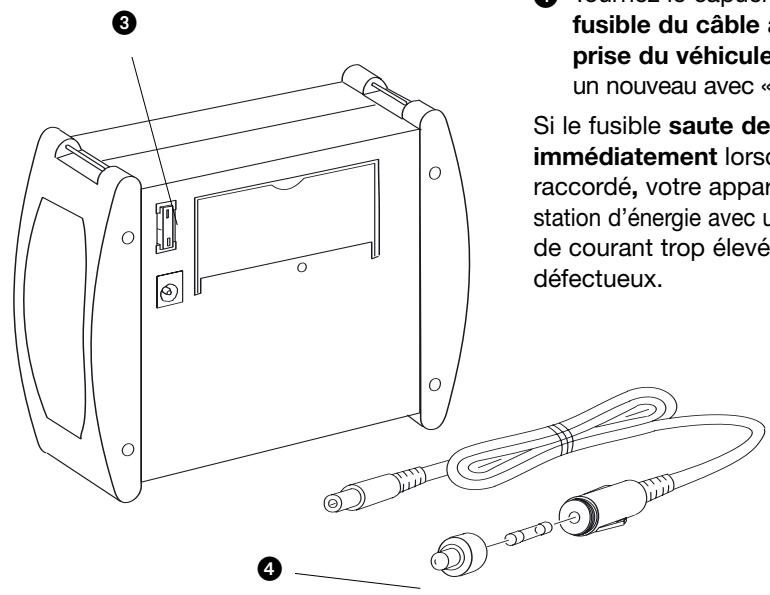

b) Remplacer le fusible plat :
3 Retirez le fusible plat à l'arrière de l'appareil (par exemple, avec une pince pointue) et introduizez-en un nouveau avec « 10 A (C10) »
c) Remplacer le fusible du cable :
Tournez le capuchon à partir du fusible du cable au niveau de la prise du vehicule et introduizez-en un nouveau avec « 1 A (T1A 250 V) »

Si le fusible saute de nouveau immédiatement lorsque l'appareil est raccordé, votre apparéil charge la station d'énergie avec une consommation de courant trop élevé - ou il est défectueux.

9. Nettoyage et entretien

Danger!

N'ouvre jamais le boitier de l'appareil.
Aucun élément de commande ne se
trouve à l'intérieur. Si le boitier est
ouvert, des courants de court-circuit
elevés peuvent entraîner un risque
d'incendie.

Avant de nettoyer l'appareil, ....

• placez d'abord l'interrupteur principal en position « ARRET » …
• et retirez toutes les jonctions de câbles entre la station d'énergie et les apparèils évientuellement raccordés.
• Si vous souhaitez nettoyer l'adaptateur de charge du réseau, il convient d'abord de le retarder de la prise de courant et de la prise chargeur.

Danger!

• Les parties de l'appareil ne doivent, enaucun cas,etre immergees dans I'eau ou autres liquides! Dans ce cas, la station d'énergie peut subir d'importants dommages - I'adaptateur de charge du reseau presente meme un danger de mort causé par les chocs électriques.
• Nettoyez toutes les surfaces et tous les cables avec un chiffon légarement humidifié. Dans tous les cas, laissez secher l'appareil avant de le réutiliser.
• N'utilise pas de produits de nettoyage, ni de solvants.
  Ils peuvent entraîner des dommages au niveau de l'appareil, en particulier des inscriptions.

10. Conservation

En raison de la décharge spontanée des accumulateurs, vous devez entiement recharger la station d'énergie avant de la baisser pendant plusieurs jours ou semaines.

Si vous souhaitez stocker l'appareil sans l'utiliser pendant une longue durée, vous nevez le recharger au plus tard après 6 mois afin d'éviter toute décharge profonde de l'accumulateur.

• Placez d'abord l'interrupteur principal en position « ARRET » …
• et retirez toutes les jonctions de câbles entre la station d'énergie et les apparciels évientuèlement raccordés.
• Logez les cables et les fiches dans les casiers latéraux au niveau de l'appareil ...
• et fermez enfin toutes les couvercles.
  Stockez l'appareil dans un endroit sec.

11. Elimination

Un accumulateur au plomb qui ne doit pas etre jetecavec les dechets menagers se trouve dans la station.

? Restituez donc la station d'énergie dans un centre de reprise prévu à cet effet pour l'élimination.

Les diverses parties de l'appareil ne contiennent pas de matérieliaux pour lesquels il existe au moment de I'etabissement des instructions (aout 2003) des prescriptions particulieres en matière d'élimination. Contactez, le cas échéant, l'administration communale en cas de changement de la situation juridique.

Le société Kampernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, certifie par le present document que ce produit est conforme aux directives européennes suivantes:

Directive sur les basses tensions 73/23/EWG:

EN 60335-1

EN 61558-1

EN 61558-2-6

Compatibilité electromagnétique 89/336/EWG:

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Type: KH 3106 BFP DK

Bochum, le 04.11.2003

Hans KompernaB

• Directeur/Gerant

NL

Si, contrairement à nos attentes, l'appareil devant se révélé défectueux, il devra être réparé dans un magasin spécialisé agréé par le constructeur ou par un technicien qualifié. Veuillez contacter à ce propos notre Service Àpès-Vente. L'adresse figure sur la fiche de garantie jointe.

①
