MODE D'EMPLOI TROU A FEU DECOR 800 ONDE 14KW INVICTA

Foyer à encastrer 800 Onde Référence : 6582

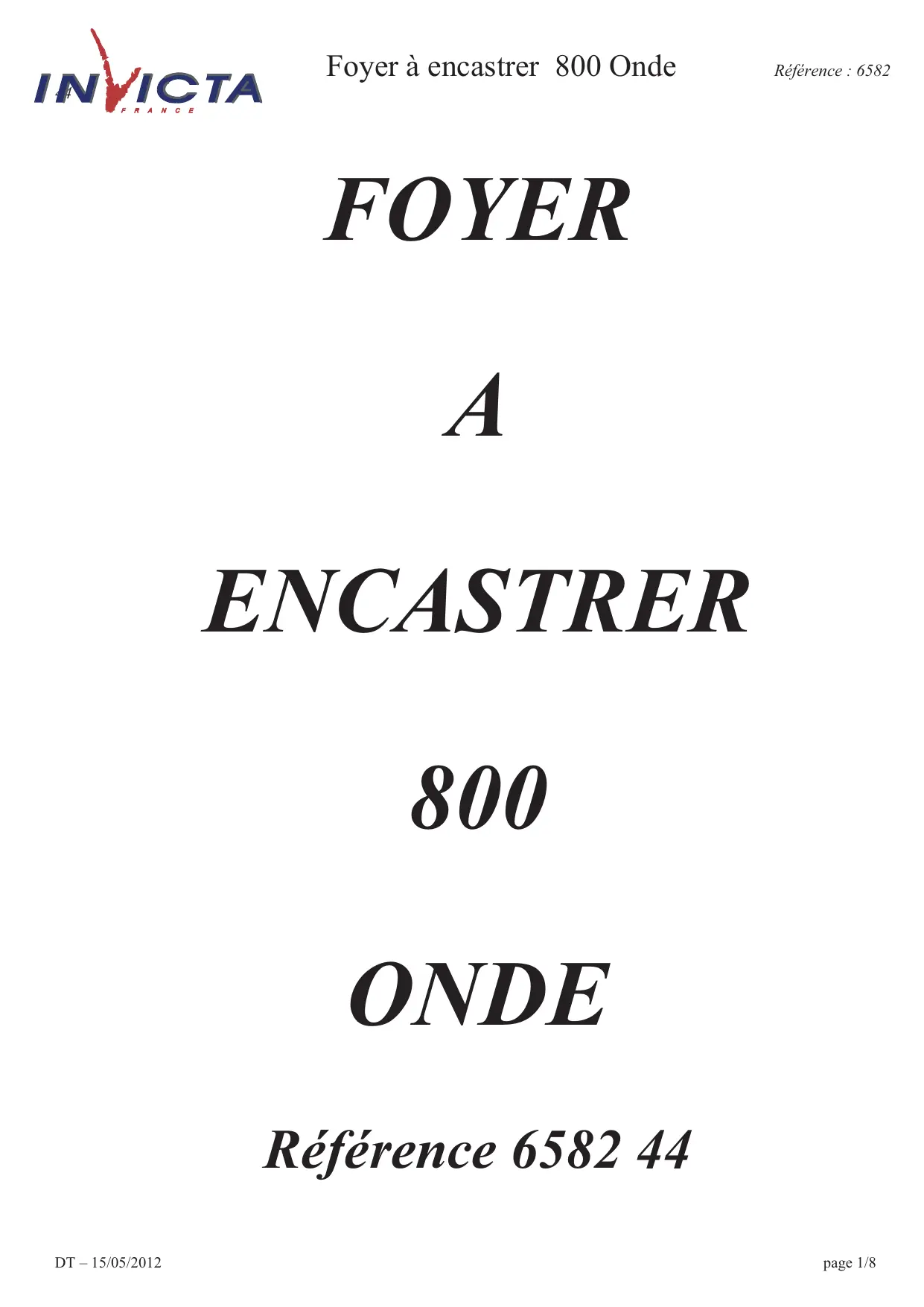

FOYER ENCASTRER ONDE Référence 6582 44 DT – 15/05/2012 page 1/8 Fiche technique AD 6582 44 Foyer à encastrer 800 Onde Référence : 6582

Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale Rendement Taux de CO% Classement Flamme verte T° fumées Mode de fonctionnement Combustible recommandé 14 kW 78 %

Débit massique des fumées 370 °C Continu et Intermittent Bois / bûches de 33 cm (longueur maxi des bûches 55cm)

Distance par rapport aux matériaux combustibles adjacents : Latéralement : 8 cm (dont 5 cm d’isolant) Au fond : 13 cm (dont 5cm d’isolant) (caractéristique de l’isolant: laine de roche épaisseur 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer) Caractéristiques de construction : Masse de l’appareil Raccordement au conduit de fumée par la buse située sur le dessus de l’appareil Encombrement du foyer Dimensions de la porte Vision du feu Plaque signalétique DT – 15/05/2012 137 kg diamètre 200 mm Voir schéma ci-dessus h 600 mm h 385 mm lg 800 mm lg 580 mm rivetée à l’arrière du cendrier page 2/8 Foyer à encastrer 800 Onde Référence : 6582

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »). Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées. Prévoir impérativement une trappe d’accès pour la maintenance du ventilateur. DT – 15/05/2012 page 3/8 Foyer à encastrer 800 Onde Référence : 6582

DT – 15/05/2012 page 4/8 Foyer à encastrer 800 Onde Référence : 6582

DESIGNATION Socle Grille foyère Façade Façade cendrier Côté réversible Fond arrière Déflecteur Avaloir Taque invicta Chenet invicta Porte onde Tirant de 6 x 425 Registre primaire Ressort Tiroir cendrier Ecrous embases M6 Rivet 3 x8 Plaque signalétique Bouton inox 65mm Bouton inox de poignée Poignée Vis décolletée de poignée Rondelle ressort ‡ 16 Vis décolletée de glissière porte Vis FHC M6x10mm Vis H M6x30mm Joint de porte D12mm Joint de façade cendrier D5 Axe de porte, goupille cannelée 6x 40 Vis décolletée de loquet Attache de vitre Vis tête cylindrique de 4 x8 Vitre 597 x419 Ecrou h ‡ 6 Rondelle ‡ 6 Loquet de cendrier Vis fhc M6x40 Vis fhc M6x20 Vis fhc tuflock M6x16 Ecrou M6 borgne Rondelle large de 6 collecteur Vis ff M6 x25 Butée de porte Charnière Vis fhc M5x10 Rondelle laiton Bouton bakélite Référence FB60700130 FB60700139 FB60700644 FB60700645 FB60700104 FB60700658 FB60800158 FB60700828 FB60700657 FB60700440 FB60700649 AS700256 AT700109 AS700230 AT700111 AV7220060 AV 5203080 PS6582 44 AS700102 AS750120B AT750120D AS750122 AV4170171 AS750124 AV8636100 AV8406300 AI303012 AI 303005 AV 6306400 AS750251 AS 700262 AV 8644080 AX126876 AV 7100060 AV 4100060 FB60750814 AV8636400 AV8636200 AV8636169 AV7140060 AV4110060 FB800152 AV8606250 AT700126 AS610120A AV8635100 AV4100085 AV1113401 page 5/8 Foyer à encastrer 800 Onde Référence : 6582

TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte. x Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. x Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3.5 kg, sous forme de 2 demies bûches de bois dur (soit une bûche fendue en deux partie), renouvelée toutes les 45 minutes, avec le réglage d’allure légèrement entrouvert (environ 30% : voir schéma ci après). x Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4.5 kg constituée de 1 bûche de bois dur non fendues de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant. Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron : x alterner les périodes de ralenti par des retours en fonctionnement à allure normale. x privilégier une utilisation avec de petites charges. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte. Organes de réglages : Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.

Registre de réglage d’allure : ce registre est utilisé pour moduler l’allure de l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’ correspondant à une ouverture de 30 %.

Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’ permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position. DT – 15/05/2012 page 6/8 Foyer à encastrer 800 Onde Référence : 6582

Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : ƒ nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintenu vers le bas sur le fond. ƒ procédera si nécessaire au changement des composants usés (joint de porte notamment) SECURITE x Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un endroit où il y a beaucoup de passages. x Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18). x Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur. x Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides. x La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil. DT – 15/05/2012 page 7/8 Foyer à encastrer 800 Onde Référence : 6582

Montage avec l’option support foyer DT – 15/05/2012 page 8/8
