MODE D'EMPLOI ITAYA INVICTA
Poêle à bois ITAYA référence 6110 44 Poêle à bois ITAYA Référence 6110 44 LC, le 08/02.2010 Page 1 sur 7 AD611044 Poêle à bois ITAYA référence 6110 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale Rendement Taux de CO% T° fumées Mode de fonctionnement Combustible recommandé Débit massique des fumées 12 kW 76 %
344 °C Continu et Intermittent Bois (charme) / bûches de 50 cm 10 g/s Distance minimale à respecter par rapport aux matériaux combustibles adjacents : - Arrière 80 cm - Latérale 60 cm Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil Raccordement au conduit de fumée par une des buses situées sur le dessus ou à l’arrière de l’appareil largeur utile pour le chargement des bûches Encombrement Dimensions hors buse (horizontal et verticale) Dimensions de la porte Dimensions de la vitre Plaque signalétique LC, le 08/02.2010
diamètre 180 mm 71 cm - Chargement façade h 846 mm lg 1051 mm prof 431 mm h 846 mm prof 462 mm h 540 mm lg 850 mm h 370 mm lg 740 mm rivetée à l’arrière du cendrier Page 2 sur 7 Poêle à bois ITAYA référence 6110 44

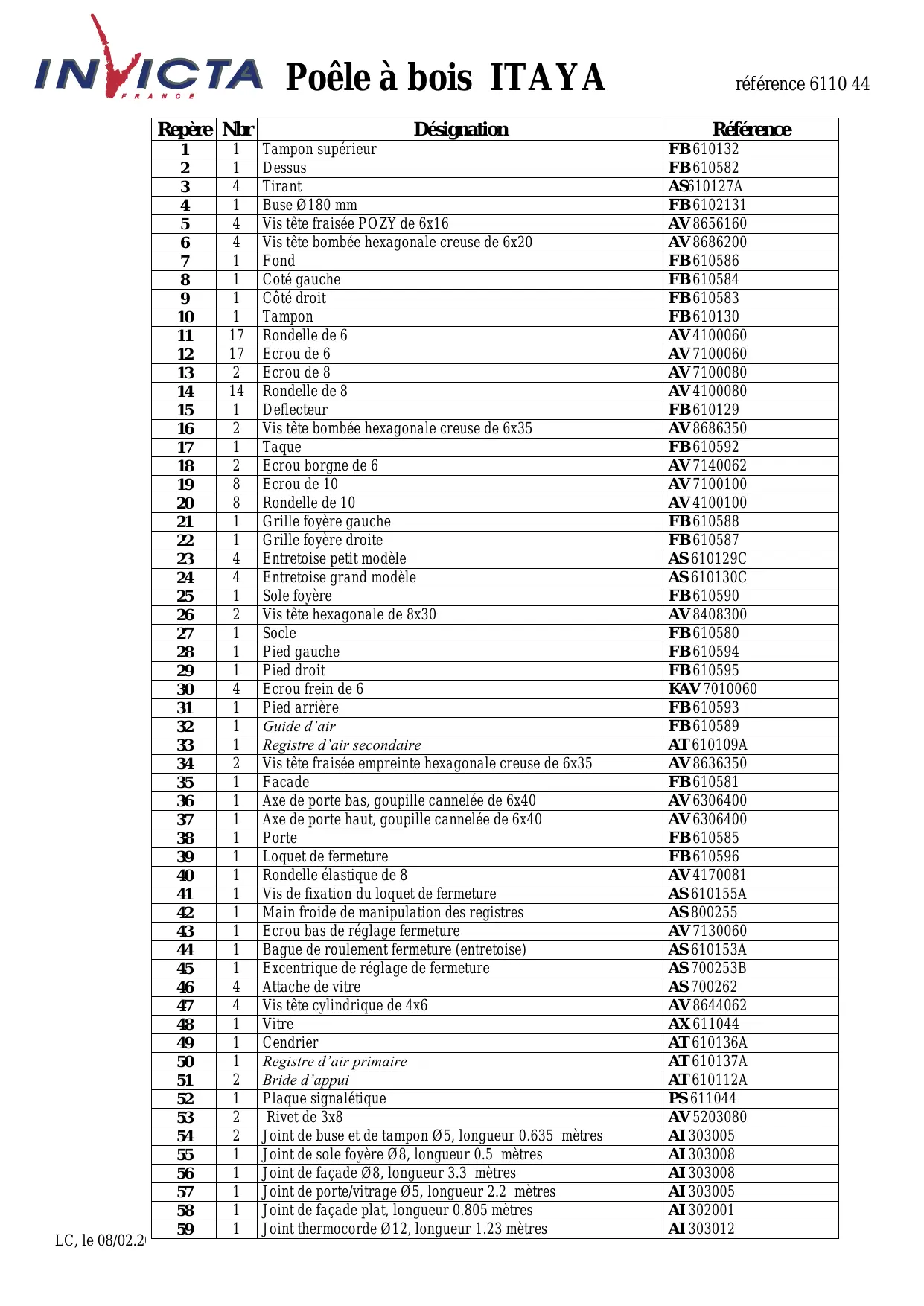

LC, le 08/02.2010 Page 3 sur 7 Poêle à bois ITAYA Repère Nbr LC, le 08/02.2010
Désignation Tampon supérieur Dessus Tirant Buse Ø180 mm Vis tête fraisée POZY de 6x16 Vis tête bombée hexagonale creuse de 6x20 Fond Coté gauche Côté droit Tampon Rondelle de 6 Ecrou de 6 Ecrou de 8 Rondelle de 8 Deflecteur Vis tête bombée hexagonale creuse de 6x35 Taque Ecrou borgne de 6 Ecrou de 10 Rondelle de 10 Grille foyère gauche Grille foyère droite Entretoise petit modèle Entretoise grand modèle Sole foyère Vis tête hexagonale de 8x30 Socle Pied gauche Pied droit Ecrou frein de 6 Pied arrière Guide d’air Registre d’air secondaire Vis tête fraisée empreinte hexagonale creuse de 6x35 Facade Axe de porte bas, goupille cannelée de 6x40 Axe de porte haut, goupille cannelée de 6x40 Porte Loquet de fermeture Rondelle élastique de 8 Vis de fixation du loquet de fermeture Main froide de manipulation des registres Ecrou bas de réglage fermeture Bague de roulement fermeture (entretoise) Excentrique de réglage de fermeture Attache de vitre Vis tête cylindrique de 4x6 Vitre Cendrier Registre d’air primaire Bride d’appui Plaque signalétique Rivet de 3x8 Joint de buse et de tampon Ø5, longueur 0.635 mètres Joint de sole foyère Ø8, longueur 0.5 mètres Joint de façade Ø8, longueur 3.3 mètres Joint de porte/vitrage Ø5, longueur 2.2 mètres Joint de façade plat, longueur 0.805 mètres Joint thermocorde Ø12, longueur 1.23 mètres référence 6110 44 Référence FB 610132 FB 610582 AS610127A FB 6102131 AV 8656160 AV 8686200 FB 610586 FB 610584 FB 610583 FB 610130 AV 4100060 AV 7100060 AV 7100080 AV 4100080 FB 610129 AV 8686350 FB 610592 AV 7140062 AV 7100100 AV 4100100 FB 610588 FB 610587 AS 610129C AS 610130C FB 610590 AV 8408300 FB 610580 FB 610594 FB 610595 KAV 7010060 FB 610593 FB 610589 AT 610109A AV 8636350 FB 610581 AV 6306400 AV 6306400 FB 610585 FB 610596 AV 4170081 AS 610155A AS 800255 AV 7130060 AS 610153A AS 700253B AS 700262 AV 8644062 AX 611044 AT 610136A AT 610137A AT 610112A PS 611044 AV 5203080 AI 303005 AI 303008 AI 303008 AI 303005 AI 302001 AI 303012 Page 4 sur 7 Poêle à bois ITAYA référence 6110 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR « PÔÊLES A BOIS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte. Vérification avant mise en service. Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu : Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement. L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 à 5 kg, sous forme d’une demie bûche de bois dur, renouvelée toutes les 45 minutes ,avec le réglage d’allure en position « allure normale » (ouverture à 50 %). En « Continu » la charge est portée à 12 kg en 2 ou 3 demies bûches, pour un renouvellement toutes les 3 heures. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 12 kg constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant. Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron : alterner les périodes de ralenti par des retours en fonctionnement à allure normale. privilégier une utilisation avec de petites charges. Organes de réglages : Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure (situé en bas de la façade) : ce registre est utilisé pour moduler l’allure de l’appareil entre « allure normale » et la « combustion lente ». Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’ correspondant à une ouverture de 50%. Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position « allure normale » permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position. Registre d’air secondaire : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure (voir fig.3 page 7) pour faire varier la puissance de l’appareil. LC, le 08/02.2010 Page 5 sur 7 Poêle à bois ITAYA FIGURE 1
référence 6110 44 FIGURE 2
REGISTRE AIR SECONDAIRE
FIGURE 3 Position fermé du registre d’arrivée d’a ir LC, le 08/02.2010 Position d’allumage du registre d’arrivée d’air (entièrement ouvert) : à n’utiliser que pour les phases d’allumage et de reprise en gardant l’appareil sous surveillance! Position d’allure norma le Page 6 sur 7 VIS LC, le 08/02.2010
- Enlever le c arton de c alage - Monter de déflec teur à la vertic ale dans l’appareil - Poser les bossages du déflec teur sur la taque - Laisser reposer sur le guide d ’air l’avant du déflec teur Monta ge / Démontage : Déflecteur ECROU BORGNE TAQUE Monta ge / Démontage : Taque
Buse - Démonter le déflecteur - Démonter la taque (2 vis) - Démonter la buse (4 vis) - Démonter le tampon intérieur (4vis) - Remonter la buse en position horizontale (4 vis) - Remonter le tampon intérieur sur le dessus de l’appareil (4 vis) - Remonter la taque (2 vis) - Remonter le déflecteur - Positionner le tam pon extérieur L’orientation de la buse est en position vertic ale en sortie d ’usine. Passage en position horizontale: Tampon intérieur
Changement de l’orientation de la buse Poêle à bois ITAYA référence 6110 44 Page 7 sur 7
