MODE D'EMPLOI CHAMANE INVICTA
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil
Caractéristiques suivant EN 13240 :
| Puisance nominale | 14 kW |
| Rendement | 80.4 % |
| Taux de CO% | 0.283 % |
| T° fumées | 274 °C |
| Mode de fonctionnement | Continu et Intermittent |
| Combustible recommandé | Bois / bûches de 33 cm |
| Débit massique des fumées | 11.8 g/s |
| L'appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l'effet de la chaleur. Si le cas se présente, placer l'appareil sur une sole carrelée ou une plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées. Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cmDistance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm |
| Masse de l'appareil | 160 kg |
| Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil | diamètre 150 ou 180 mm |
| largeur utile pour le chargement des bûches | - 44 cm- Chargement en façade - (possibilité de chargement en bûches de 50cm verticalément) |

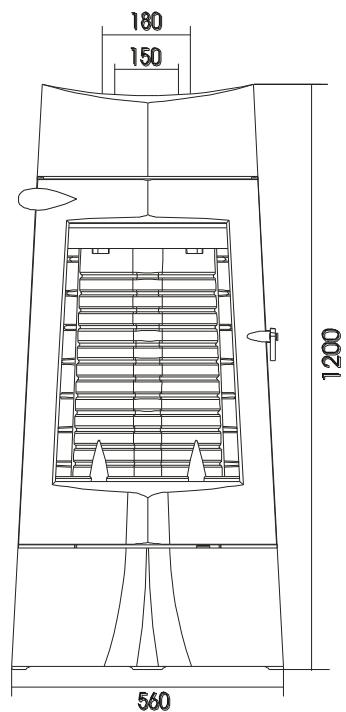

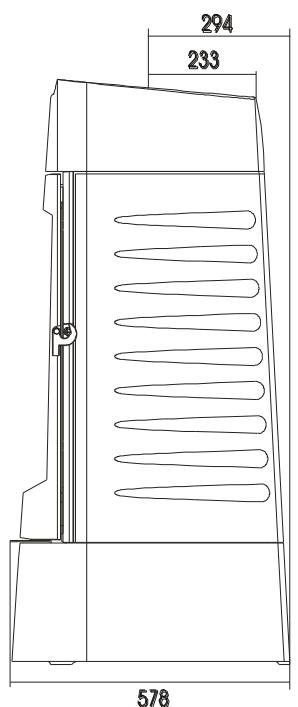

| Encombrement | h 1200 mm | lg 560 mm | prof 578 mm |
| Dimensions de la porte | h 750 mm | lg 533 mm |
| Vision du feu | h 565 mm | lg 410 / 351 mm |
| Plaque signalétique | rivétée à l'arrêté du cendrier |

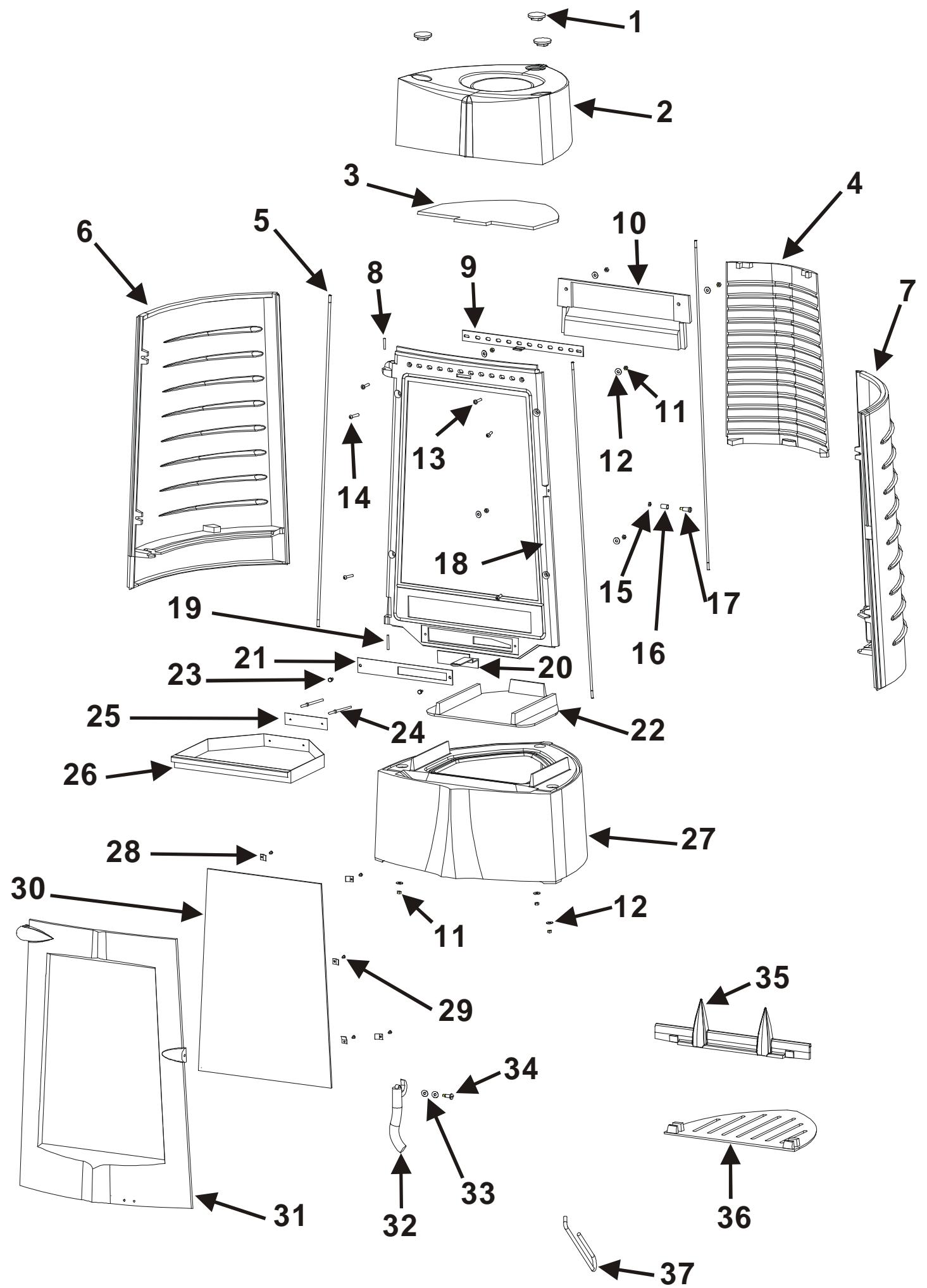

| Repère | Nbr | Désignation | Référence |
| 1 | 3 | BOUCHON FONTE | FB610461 |
| 2 | 1 | DESSUS | FB610454 |
| 3 | 1 | DEFLECTEUR | FB610463 |
| 4 | 1 | TAQUE | FB610462 |
| 5 | 3 | TIRANT | AS610152A |
| 6 | 1 | FOND GAUCHE | FB610453 |
| 7 | 1 | FOND DROIT | FB610452 |
| 8 | 1 | GOUILLE CANNELEE 5X30 | AV6305300 |
| 9 | 1 | REGISTRE AIR SECONDAIRE | AT610115A |
| 10 | 1 | GUIDE D'AIR | FB610459 |
| 11 | 9 | ECROU M6 | AV7100060 |
| 12 | 9 | RONDELLE M6 LARGE | AV4110060 |
| 13 | 2 | VIS TETE FRAISEE HEXAGONALE CREUSE 6X30 | AV8636300 |
| 14 | 4 | VIS TETE BOMBEE HEXAGONALE CREUSE 6X30 | AV8686300 |
| 15 | 1 | ECROU BAS M6 | AV7130060 |
| 16 | 1 | ENTRETOISE | AS610153A |
| 17 | 1 | AXE EXENTRIQUE | AS610154A |
| 18 | 1 | FACADE | FB610451 |
| 19 | 1 | GOUILLE CANNELEE 5X40 | AV6305400 |
| 20 | 1 | REGISTRE AIR PRIMAIRE | AT610116A |
| 21 | 1 | TOLE APPUI AIR PRIMAIRE | AT610117A |
| 22 | 1 | SOLE FOYERE | FB610457 |
| 23 | 2 | VIS TETE HEXAGONALE 6X10 | AV8406100 |
| 24 | 2 | RIVET 3X8 | AV5203080 |
| 25 | 1 | PLAQUE SIGNALETIQUE | AT050000A |
| 26 | 1 | CENDRIER | AT610114A |
| 27 | 1 | SOCLE | FB610450 |
| 28 | 5 | CLAMS | AS700262 |
| 29 | 5 | VIS TETE CYLINDRIQUE POZI. 4X8 | AV8644080 |
| 30 | 1 | VITRE | AX605644A |
| 31 | 1 | PORTE | FB610455 |
| 32 | 1 | LOQUET | FB610460 |
| 33 | 2 | RONDELLE ONDUFLEX Ø8 | AV4170081 |
| 34 | 1 | VIS LOQUET | AS610155A |
| 35 | 1 | CHENET | FB610458 |
| 36 | 1 | GRILLE FOYERE | FB610456 |
| 37 | 1 | MAIN FROIDE | AS800255 |
Vérification avant mise en service.
Vérifier que la sole, qui assure l'étanchéité du fond du poêle, est convenablement positionnée dans son logement (fig. 1 page 6) : elle doit assurer une fermeture parfaitement étanche.
Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).
Fonctionnement intermittent et continu :
Le fonctionnement "Intermittent" nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.
L'appareil peut également assurer un fonctionnement "Continu" quand les contraintes de l'interruittance ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d'une durée de 10 heures est possible.
Puisance Nominale: en "Intermittent" elle est obtenu sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 212 buches de bois dur refendues, renouvelée toutes les 60 minutes, avec le reglage d'allure en position "allure normale" (voir fig.3 page 6). En "Continu" la charge est portee a 12kg en 3 buches, pour un renouvellement toutes les 3 heures.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 12 kg constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Organes de réglages :
Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre de réglage d'allure (voir fig.3 page 6) : ce registre est utilisé pour modifier l'allure de l'appareil entre "allure normale" et la "combustion lente". Respecter les positions individuelles sur la fig. 3, en particulier, une fois l'appareil allumé, ne pas aller au-delà de la position "allure normale".
- Registre d'allumage (voir fig. 3 page 6) : L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
- Registre d'air secondaire (voir fig.2 page 6) : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre. L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure (voir fig.3 page 6) pour faire varier la puissance de l'appareil.
FIGURE 1 SOLE FOYERE
FIGURE 2 REGISTRE AIR SECONDAIRE FIGURE 3 Position d'allumage du registre d'arrivée d'air (entièrement ouvert) : à n'utiliser que pour les phases d'allumage et de reprise en gardant l'appareil sous surveillance! Position d'allure normale
Position fermé du registre d'arrivée d'air
