MODE D'EMPLOI ARGOS INVICTA
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particuliere ainsi que la notice generale également livree avec l'appareil
Caracteristiques et performances en fonctionnement intermittent suivant EN 13240 :
| Puisance nominale | 12 kW |
| Rendement | 76 % |
| Taux de CO% | 0.280 % |
| T° fumées | 274 °C |
| Mode de fonctionnement | Continu et Intermittent |
| Combustible commandé | Bois (charme) / bûches de 33 cm |
| Débit massique des fumées | 10 g/s |
| L'appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l'effet de la chaleur. Si le cas se présente, placer l'appareil sur une sole carrelée ou une plaque métallique refléchissante pour protégger le sol contre le risque de températures élevées. Distance minimale à respecter par rapport aux matériaux combustibles adjacents : Arrière 80 cm / Laterale 60 cm Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm | |
| Masse de l'appareil | 169 kg | ||
| Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil | Diamètre : 180 mm | ||
| Longueur maximale des bûches | 40 cm(possibilité de chargement vertical en buche de 50 cm) | ||

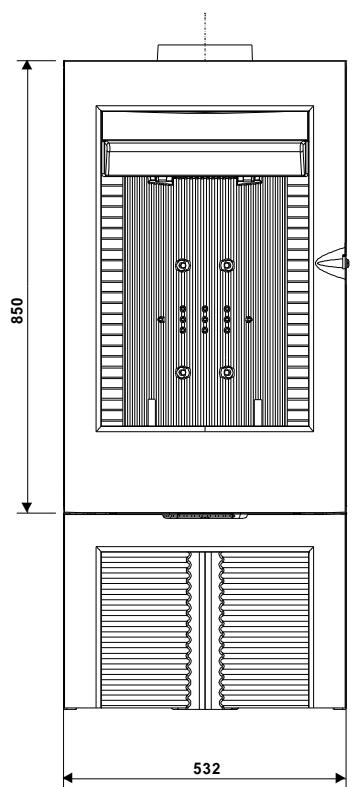

| Encombrement | h 1250 mm | lg 532 mm | prof 439 mm |
| Dimensions de la porte | h 850 mm | lg 530 mm | |
| Vision du feu | h 468 mm | lg 390 mm | |
| Plaque signalétique | rivétée à l'arrêté du cendrier | ||

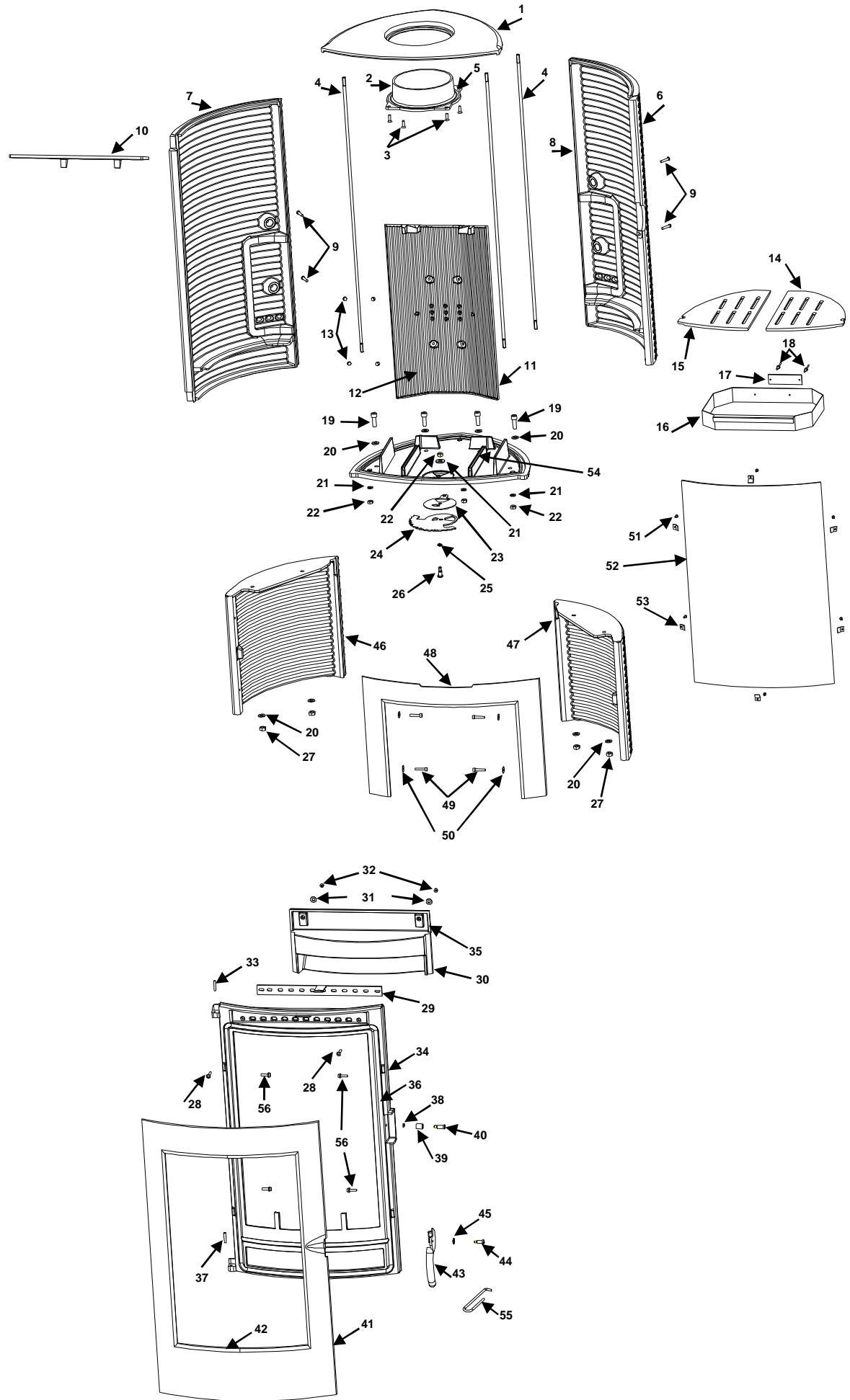

| Repère | Nbr | Désignation | Référence |
| 1 | 1 | Dessus | FB 610627 |
| 2 | 2 | Buse | FB 610131 |
| 3 | 4 | Vis tête faisée emprière cruciforme 6x16 | AV 8656160 |
| 4 | 3 | Tirant | AS 610172A |
| 5 | 1 | Joint thermocorde Ø5, longueur 0.614 mètre | AI 303005 |
| 6 | 1 | Coté droit | FB 610629 |
| 7 | 1 | Coté gauche | FB 610630 |
| 8 | 1 | Joint thermocorde Ø12 autocollant, longueur 0.826 mètre | AI 303112 |
| 9 | 4 | Vis tête bombée emprière hexa. creuse de 6x35 | AV 8686350 |
| 10 | 1 | Déflecteur | FB 610633 |
| 11 | 1 | Taque | FB 610632 |
| 12 | 1 | Joint thermocorde Ø12, longueur 1.02 mètre | AI 303012 |
| 13 | 4 | Ecrou borgne Ø6 | AV 7140060 |
| 14 | 1 | Grille foyère droite | FB 610631 |
| 15 | 1 | Grille foyère gauche | FB 610638 |
| 16 | 1 | Tiroir dendrier | AT 610352A |
| 17 | 1 | Plaque signalétique | PS 615144 |
| 18 | 2 | Rivet Ø3 x 8 | AV 5203080 |
| 19 | 4 | Vis tête cylindrique emprière hexagonale creuse de 10x30 | AV 8661030 |
| 20 | 8 | Rondelle Ø10 | AV 4100100 |
| 21 | 4 | Rondelle Ø8 | AV 4100080 |
| 22 | 4 | Ecrou frein Ø8 | KAV 7010080 |
| 23 | 1 | Tôle d'appui arrivée d'air primaire | AT 610351B |
| 24 | 1 | Registre d'arrivée d'air primaire | AT 610123A |
| 25 | 1 | Ressort | AS 750125A |
| 26 | 1 | Vis de registre | AS 750123A |
| 27 | 4 | Ecrou Ø10 | AV 7100100 |
| 28 | 2 | Vis tête faisée emprière hexa. creuse de 6x30 | AV 8636300 |
| 29 | 1 | Registre d'arrivée d'air secondaire | AT 610353A |
| 30 | 1 | Guide d'air | FB 610634 |
| 31 | 2 | Rondelle de Ø6 | AV 4100060 |
| 32 | 2 | Ecrou Ø6 | AV 7100060 |
| 33 | 1 | Goupille de fermeture supérieure de 6x30 | AV 6306300 |
| 34 | 1 | Façade | FB 610628 |
| 35 | 1 | Joint d'étanchérique, longueur 0.88 mètre | AI 302001 |
| 36 | 1 | Joint thermocorde Ø12, longueur 2.9 mtres | AI 3030012 |
| 37 | 1 | Goupille de fermeture inférieure de 6x30 | AV 6306300 |
| 38 | 1 | Ecrou bas Ø6, réglage de fermeture | AV 7130060 |
| 39 | 1 | Entretoise de fermeture | AS 610170A |
| 40 | 1 | Axe excentrique | AS 610154A |
| 41 | 1 | Porte | FB 610626 |
| 42 | 1 | Joint thermocorde Ø5, longueur 2.07 mtres | AI 303005 |
| 43 | 1 | Poignée | FB 610637 |
| 44 | 1 | Vis de poignée | AS 610155A |
| 45 | 1 | Rondelle ressort de poignée | AV 4170081 |
| 46 | 1 | Pied gauche | FB 610657 |
| 47 | 1 | Pied droit | FB 610658 |
| 48 | 1 | Façade de piètement | FB 610655 |
| 49 | 4 | Vis tête cyl. Emprière hexagonale creuse de 6x30 | AV 8666300 |
| 50 | 4 | Rondelle de 6 large | AV 4110060 |
| 51 | 6 | Vis tête cylindrique de 4x8 | AV 8644080 |
| 52 | 1 | Vitre | AX 615044 |
| 53 | 1 | Attaché de vitre | AS 700262 |
| 54 | 1 | Joint thermocorde Ø5, longueur 0.650 mètre | AI 303005 |
| 55 | 1 | Main froide | AS 800255 |
| 56 | 4 | Vis tête bombée emprière hexa. creuse à embase de 6x25 | AV 8696250 |
Conseils d'utilisation :
- Précaution au moment de la mise en service.
。 Mettre en place le deflecteur (voir instructions et schema page 7)
Pendant les premières utilisations de l'appareil une odeur de peinture va se dégager de l'appareil : aérer la piece pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre apparéil. Il est recommendé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l' apparéil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservees (sans trop obstruer les troux de passage d'air).
- Fonctionnement intermittent et continu :
Le fonctionnement "Intermittent" nécessite un rechargement tout les 34 d'heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.
L'appareil peut également assurer un fonctionnement "Continu" quand les contraintes de l'interrêtence ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d'une durée de 10 heures est possible.
- Puissance Nominale : en “Intermittent” elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de 2 demies buches de bois dur (= une buche fendue), renouvelée toutes les 45 minutes avec le réglage d'allure en position “allure normale” (fig. 3 page 6). En “Continu” la charge est portée à 11 kg en 3 buches, pour un renouvellement toutes les 3 heures.
Une baisse d'activité peut se produit à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totally prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnant d'une chute de puissance et d'une baisse des performances.
Pour l'eviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piqueage et déplacement du combustible avec un tisonnier enPNANT garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L'activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 11 kg constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Organes de réglages :
Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre de réglage d'allure (voir fig.2 page 6) (situé en bas de la façade): ce registre est utilisé pour moduler l'allure de l'appareil entre "allure normale" et la "combustion lente". Une fois l'appareil allumé, ne pas aller au-delà de la position "allure normale".
- Registre d'allumage (voir fig.2 page 6): L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintainue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
- Registre d'air secondaire (voir fig.1 page 6) (situé en haut de la façade): Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre.
Laction de fermeture de ce registre n'est justifiée que si les tirages sont plus elevés que ceux qui sont recommandes (voir ci avant). Dans ce cas, ce registre peut etre partiellement referme pour obtenir un fonctionnement satisfaisant.
Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.

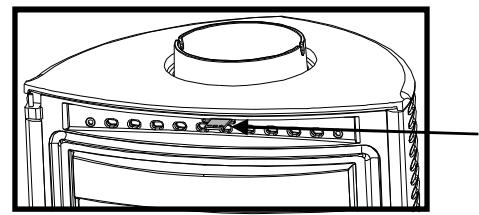

FIGURE 1
REGISTRE AIR SECONDAIRE

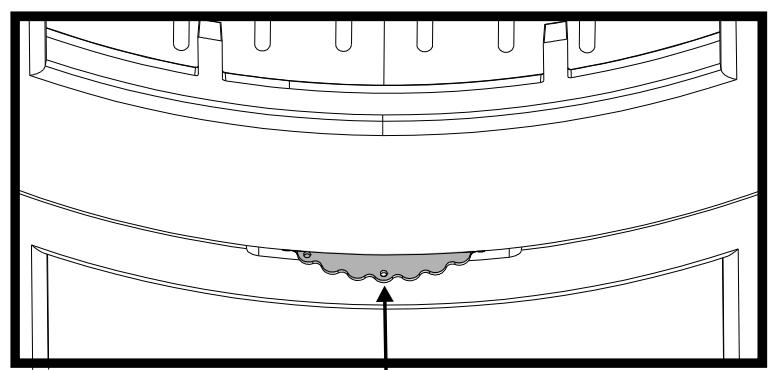

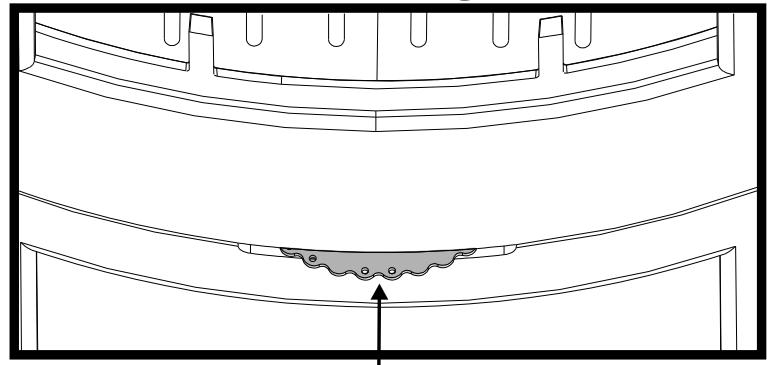

FIGURE 2
Position fermée du registre d'arrivée d'air
Position d'allure normale
Position d'illumage du registre d'arrivée d'air (entièrement ouvert): à n'utiliser que pour des phases d'illumage et de reprise en gardant l'appareil sous surveillance!

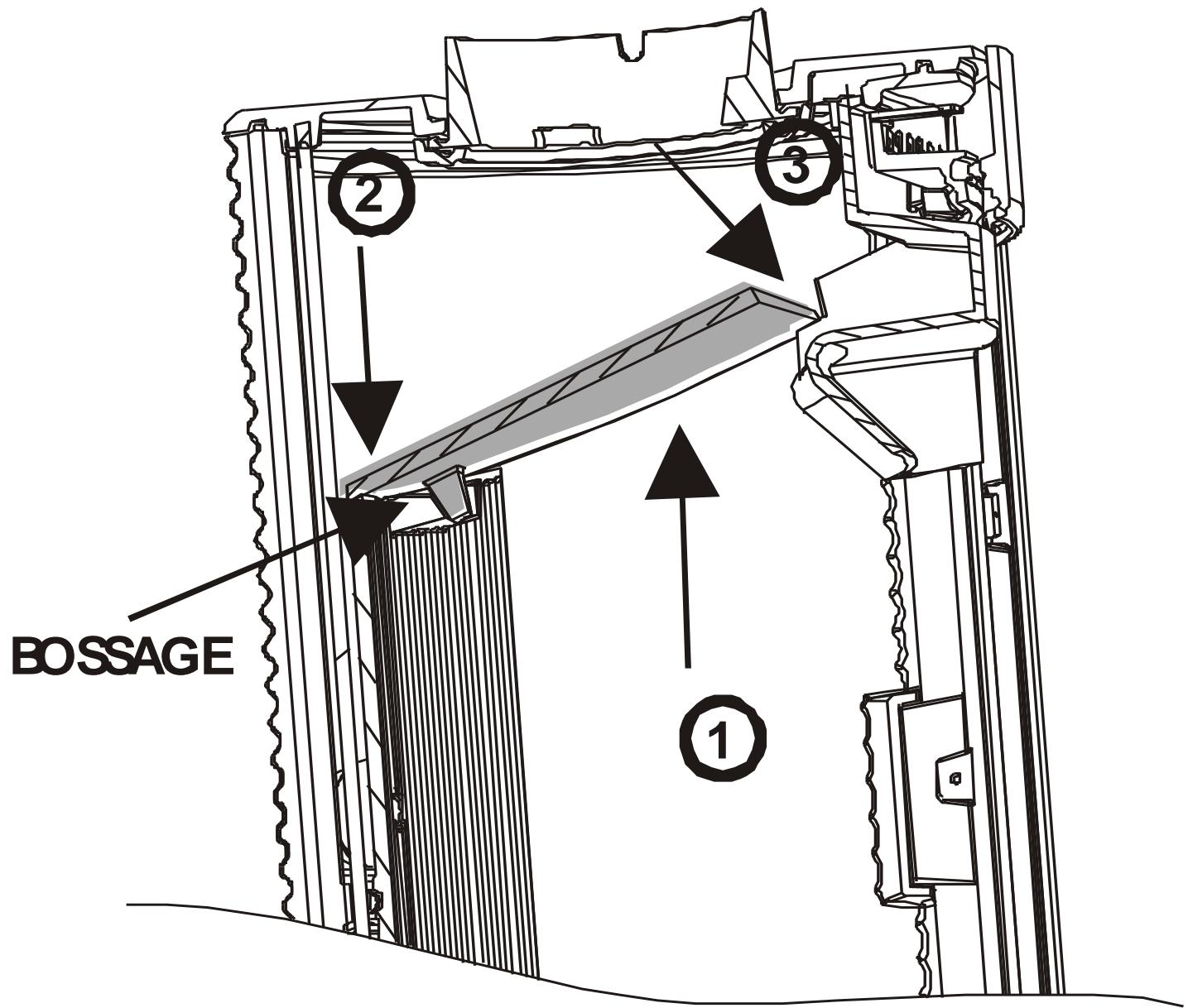

- Couper le lien qui maintien le déflecteur aux grilles
1 - Monter le déflecteur à la verticale dans l'appareil
(2) - Poser les bossages du déflecteur sur la taque
3 - Laisser reposer sur le guided'air l'avant du deflecteur
