MODE D'EMPLOI THEMATEK C24-F BULEX

• la chaudière est alimentée électriquement • le robinet gaz est ouvert Puis positionner le sélecteur sur I. Arrêt de la chaudière • Positionner sur 0 : la tension électrique est coupée. • Fermer l’alimentation en gaz en cas d’absence prolongée.

4 • De mini. à ECO : la température varie de 38°C à 50°C • ECO : correspond à la température maximale préconisée pour un usage courant. • Entre ECO et maxi. : utilisation ponctuelle pour des besoins au-delà de 50°C.

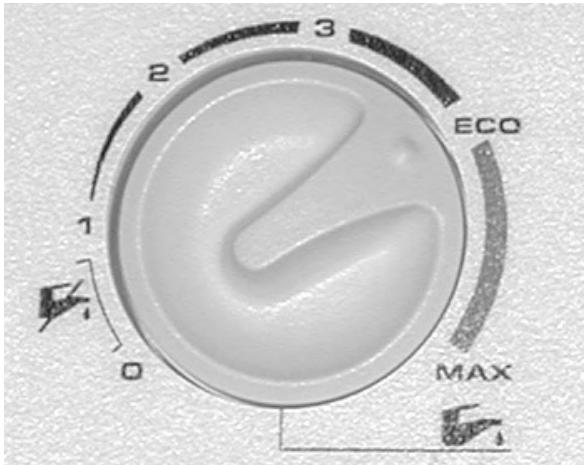

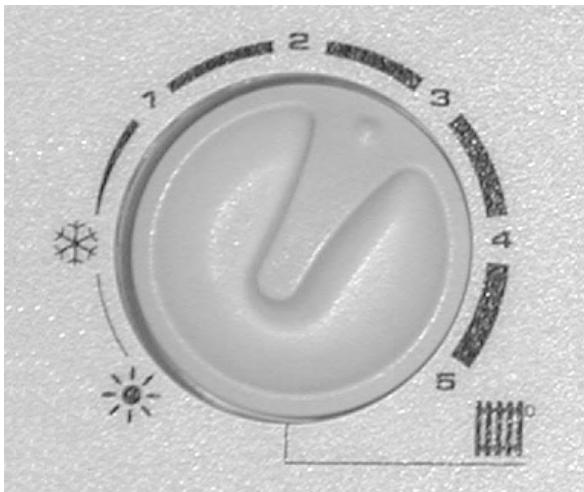

Réglage de la température chauffage

• Le sélecteur permet de choisir la température maximale de la chaudière (entre 38 et 87°C)

Indicateur d’anomalies

En cas d’anomalie, tenter un RESET : • Mettre sur 0, • Attendre 5 s, • Remettre sur I Si le défaut persiste, appeler le S.A.V.

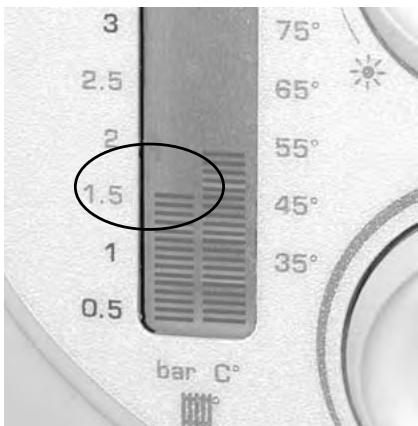

Dans ce cas, remplir l’installation en ouvrant le robinet placé sous la chaudière jusqu’à lire 1,5 bar sur l’indicateur de pression. Attention : A partir de 2,5 bars le clignotement de l’indicateur (4) signifie que l’installation est en surpression : purger un radiateur pour réduire la pression.

à puissance fixe en chauffage, variable en sanitaire et à allumage électronique.

à la combustion du brûleur.

Il est donc important que l'installation soit réalisée dans le respect des normes en vigueur notamment en matière d'aération du local.

LU : • I2E, c’est-à-dire que l’appareil fonctionne au gaz naturel (G20).

Accessoires : Différents accessoires sont disponibles. étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transitent par une ventouse. Ce principe offre de nombreux avantages tels que : - Installation dans des encombrements réduits sans nécessité d'aération du local. - Multiples configurations d'installation en fonction des contraintes des locaux.

Instructions d’utilisation Cet appareil a été fabriqué et contrôlé avec le plus grand soin. Il est prêt à fonctionner (les réglages ont été faits par l'usine). Son installation doit être nécessairement réalisée par un professionnel agréé, conformément à la notice d'installation qui y est jointe, suivant les règles de l'art et dans le respect des normes officielles et règlements en vigueur. La garantie couvre la réparation et/ou le remplacement de pièces reconnues défectueuses par Bulex, ainsi que la main-d'œuvre nécessaire pour y procéder. Elle ne profite qu'à l'utilisateur, pour autant

que celui-ci emploie l'appareil en bon père de famille suivant les conditions normales prévues dans le mode d'emploi. Sauf convention particulière dûment prouvée par écrit, seul notre service après vente Bulex service est habilité à assurer le service de la garantie et seulement sur le territoire de la Belgique et du Grand-Duché du Luxembourg.

A défaut, les prestations de tiers ne sont en aucun cas prises en charge par Bulex. La garantie se limite aux seules prestations prévues. Toute autre demande, de quelque nature que ce soit (exemple: dommages-intérêts pour frais ou préjudices quelconques occasionnés à l’acheteur ou à un tiers quelconque, etc.) en est expressément exclue. La validité de la garantie est subordonnée aux conditions suivantes: • Cette notice et son étiquette code barres doivent être présentées avec l’appareil qu’il couvre; leur perte entraîne celle de la garantie. • le bon de garantie doit être complètement rempli, signé, cacheté et daté par l’installateur agréé.

Il doit être renvoyé, dans la quinzaine de l’installation

à Bulex. A défaut, la garantie prend cours à la date de fabrication de l’appareil, et non a sa date d’installation. • le numéro de fabrication de l’appareil ne doit être ni altéré ni modifié, • I’appareil ne doit avoir subi aucune modification ou adaptation, hormis celles éventellement exécutées par du personnel agréé par Bulex, avec des pièces d’origine Bulex, en conformité avec les normes d’agrément de l’appareil en Belgique,

L’entretien, ce que vous devez savoir

• I’appareil ne peut être, ni placé dans un environnement corrosif (produits chimiques, salon de coiffure, teintures, etc.), ni alimenté par une eau agressive (adjonction de phosphates, silicates, dureté inférieure à 6°F). Une intervention sous garantie n’entraîne aucun allongement de la période de garantie. La garantie ne joue pas lorsque le mauvais fonctionnement de l’appareil est provoqué par : • une installation non conforme,

- tuyaux de chauffage en matière synthétique et sans ajout d’un inhibiteur,

- usage anormal ou abusif, erreur de manipulation par l’utilisateur, manque d’entretien, entartrage, négligence, heurt, chute, manque de protection en cours de transport, surcharge, etc.,

Durant les 22 mois suivants, un forfait déplacement égal à 50% du forfait de déplacement dépannage sera facturé par le service après-vente Bulex service.

Est débitrice de la facture éventuelle, la personne qui a demandé l’intervention, sauf accord préalable et écrit d’un tiers pour que la facture lui soit adressée.

- gel, force majeure, etc.,

- intervention d’une maind’œuvre non compétente, Durant les deux premier mois de garantie, le déplacement est gratuit s’il est justifié.

En cas de litige, la Justice de Paix du 2ème Canton de

Bruxelles, le Tribunal de Première Instance ou de Commerce et, le cas échéant, la Cour d’Appel de Bruxelles, sont seuls compétents. Note pour les pays de la CEE Cet appareil a été conçu, agréé et contrôlé pour répondre aux exigences du marché belge. La plaque signalétique posée à l'intérieur de l'appareil certifie l'origine de fabrication et le pays pour lequel ce produit est destiné. Si vous constatiez autour de vous une anomalie à cette règle, nous vous demandons de contacter l'agence Bulex la plus proche. Nous vous remercions par avance de votre collaboration.

Un entretien régulier de la chaudière et des conduits est indispensable au bon fonctionnement de l’installation du chauffage central. Il permet d’allonger la durée de vie de l’appareil, de réduire sa consommation d’énergie et ses rejets polluants.

Cet entretien doit être confié à un professionnel qualifié.

Il comprend au minimum : • le nettoyage du corps de chauffe, du brûleur et de l’extracteur. • la vérification de la pompe • la vérification et le réglage des organes de régulation.

• la vérification des débits de gaz.

L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse. N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage.

• la vérification des dispositifs de sécurité.

En sanitaire, le sélecteur autorise des températures de 38° C à plus de 60°C. La position ECO répond idéalement à l’ensemble des besoins pour un usage

familial (douches, vaisselle...).

La position maximale sera réservée à des utilisations ponctuelles lorsque l’on souhaite une eau très chaude. En chauffage, le sélecteur vous permet de faire varier la température de l’eau dans le circuit chauffage entre le mini (38°C) et le maxi prévu par votre installateur. La position à mi-course, comme illustrée sur la photo, répond au besoin la plupart du temps mais on ira vers la position maxi. lorsque, par temps très froid, on n’obtient pas la température souhaitée dans l’habitation.

Bulex a conçu une gamme de thermostats et de programmateurs d’ambiance disponibles en option.

Plus de confort parce qu’ils sont capables de régler précisément la température intérieure du logement. Plus d’économies (jusqu’à 20%) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d’inoccupation. Thermostat d’ambiance simple

Programmateurs d’ambiance de la gamme

Exacontrol Existent en plusieurs versions : - Programmateur journalier (230V). Effectivement, la température de l’eau est liée au débit d’utilisation. Plus la quantité d’eau est importante, moins la chaudière a la capacité suffisante pour la réchauffer. Dans ce cas, il convient de réduire le débit au robinet pour retrouver la température souhaitée.

Je compte boucher les aérations basses et hautes du local où se trouve ma chaudière parce qu’elles apportent beaucoup d’air froid !

Ne faites surtout pas çà, il y a danger ! Elles sont indispensables au bon fonctionnement de votre chaudière.

Dans ma salle de bain, j’attends longtemps avant d’avoir de l’eau chaude au robinet !

Quelles que soient les performances de votre chaudière, l’arrivée d’eau chaude est tributaire de la quantité d’eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l’arrivée de l’eau chaude vous paraîtront hélas interminables ! J’entends des bruits d’eau dans les radiateurs. Il y a peut-être de l’air dans les canalisations. Procéder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.

Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l’anomalie persiste, faire appel

à votre installateur ou Bulex service. Ma chaudière s’est arrêtée, le voyant rouge et l’indicateur de pression clignotent ! La chaudière s’est mise en sécurité parce qu’elle a détecté un manque d’eau dans l’installation. Il faut alors remettre de l’eau en ouvrant le robinet placé sous la chaudière jusqu’à obtenir une pression entre 1 et 2 bars sur l’indicateur.

Depuis que j’ai installé un programmateur d’ambiance, mes radiateurs restent parfois froids toute une après-midi !

C’est tout l’intérêt du programmateur d’ambiance qui évite de faire fonctionner la chaudière lorsque, par une belle après-midi, le soleil suffit à maintenir votre habitation à la température souhaitée.

Les obstruer empêcherait la bonne évacuation des gaz brûlés et entraînerait une mise en danger par asphyxie.

Si le remplissage devait

être renouvelé trop souvent, il pourrait s’agir d’une fuite dans votre installation. Dans ce cas, prévenir votre installateur ou Bulex service.

Dans les habitations inoccupées sur de longues périodes, il convient de vidanger l’installation ou de la protéger par un additif antigel spécial chauffage disponible auprès de votre installateur.

Ma chaudière a 15 ans, mon installateur parle de la changer alors que je l’ai toujours entretenue !

Il faut savoir qu’un bon entretien n’empêche hélas pas une chaudière de vieillir ! 15 années de services quotidiens, 24 heures sur 24, représentent une performance que l’on ne demande même pas à sa propre voiture.

Des études ont par ailleurs démontré que l’on peut réaliser de 25 à 57% d’économie d’énergie si l’on remplace un modèle de ... quinze ans par un autre d’aujourd’hui !

Mes notes personnelles

La paroi supportant la chaudière doit être incombustible et la chaudière doit se trouver à une distance suffisante de toute matière combustible.

- la plaque de raccordement et la barrette de fixation.

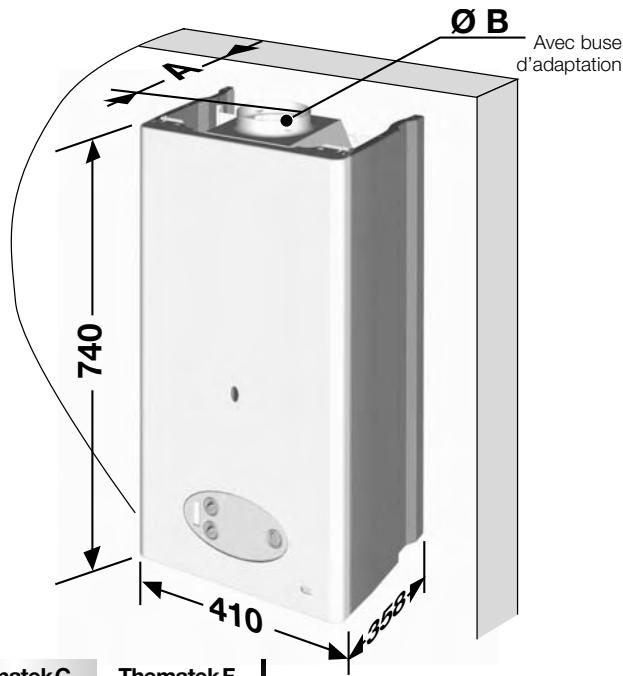

Avec buse d’adaptation

- Groupe de remplissage - Soupape de sécurité à 3 bars

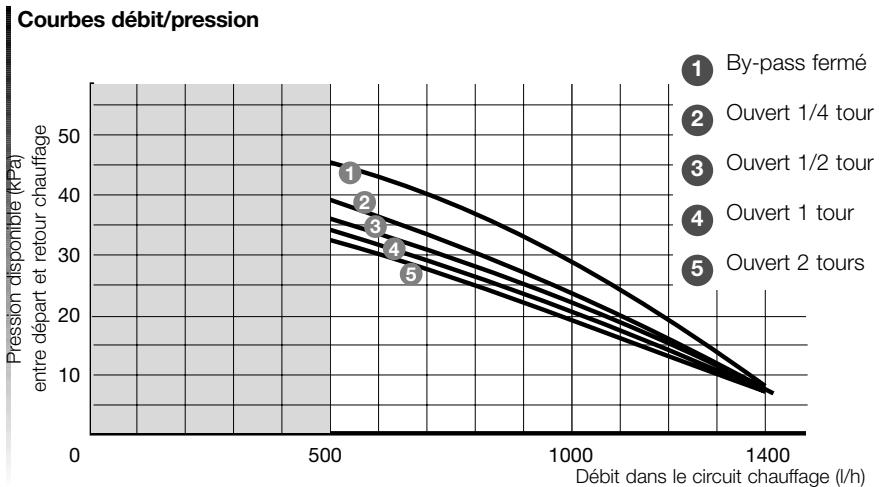

Les sections des canalisations seront déterminées en utilisant la courbe débit/ pression page 13.

Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir

la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l’écart de température entre départ et retour soit inférieur ou égal à 20°C. Le débit minimal est de 500 l/h.

Le tracé des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d’air et faciliter le dégazage permanent de l’installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs. Le volume d’eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d’expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume

maxi de 180 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pres-sion de gonflage en cas de charge statique plus élevée.

Prévoir un robinet de vidange au point le plus bas de l’installation. Dans le cas d’utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apports et jamais dans le local où est installé le thermostat d’ambiance. S’il s’agit d’une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d’installer la nouvelle chaudière.

Conception du circuit sanitaire

Le circuit de distribution sera réalisé de préférence en tubes cuivre. Eviter au maximum les pertes de charge : limiter le nombre de coudes,

utiliser des robinetteries

à forte section de passage afin de permettre un débit suffisant. La chaudière peut fonctionner avec une pression

d’alimentation minimale de 0,6 bar mais avec un faible débit. Un meilleur confort d’utilisation sera obtenu à partir de 1 bar de pression d’alimentation.

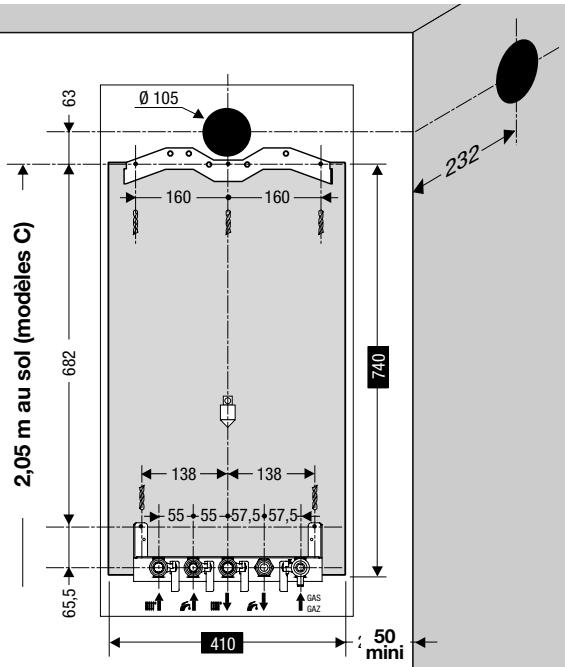

Cette condition est satisfaite si la barrette de fixation est positionnée à 2,05 m du sol,

Déterminer la position de la chaudière en ayant soin:

• De réserver une distance latérale minimale d’environ 50 mm de chaque côté de l'appareil afin de préserver l'accessibilité,

Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.

Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectuée conformément

Il vous permettra de réaliser facilement les tests d’étanchéité de votre installation.

Si la chaudière n’est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l’étanchéité du raccordement ultérieur.

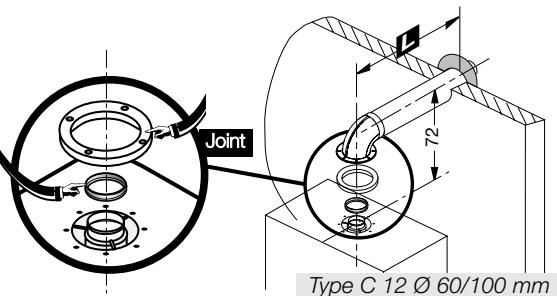

votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

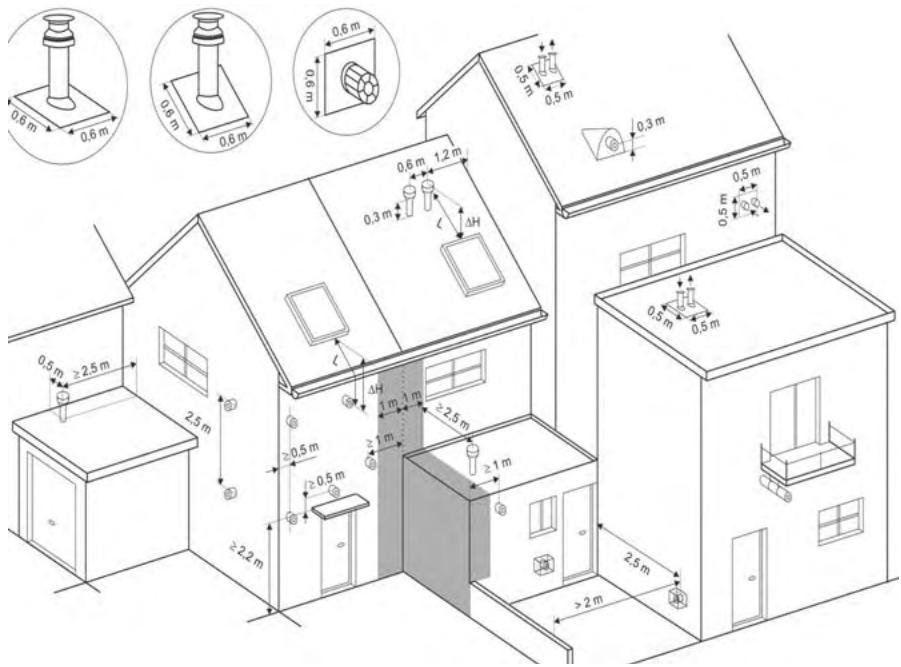

A = distance jusqu’à un mur latéral ou auvent

B = longueur du mur latéral ou auvent A * B quand A est inférieur à 1 mètre. H = hauteur à partir du sol : - 2,2 m /chemin praticable (L) de : - 3,5 m (Ø 60/100 mm) - 11 m (Ø 80/125 mm)

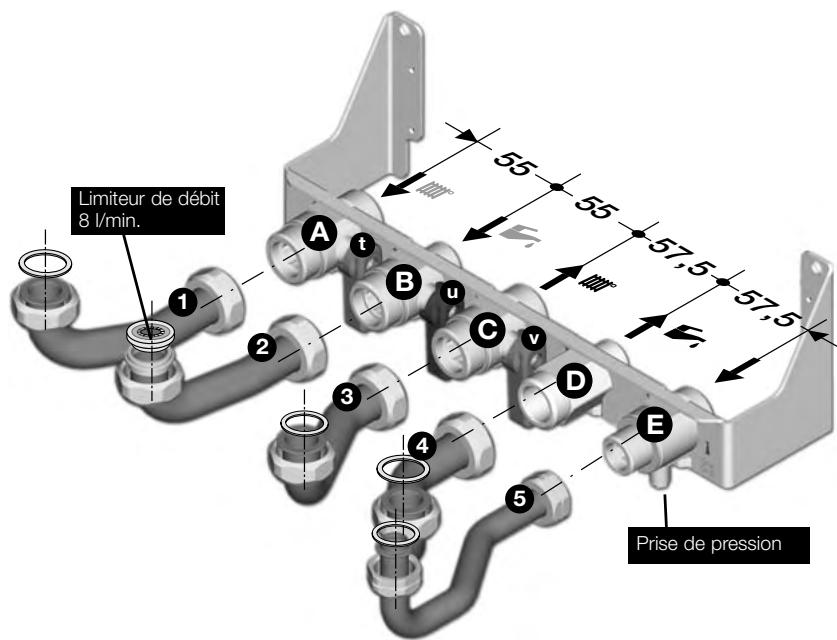

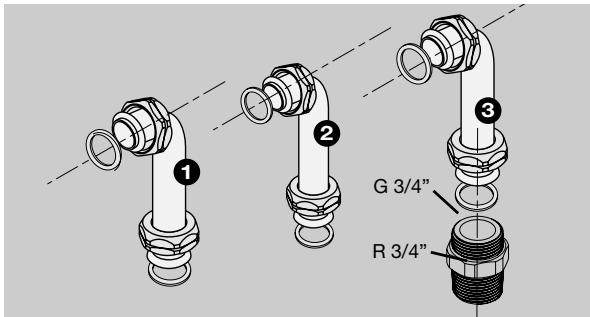

Les numéros correspondant à chaque tubulure sont inscrits sur la plaque de raccordement.

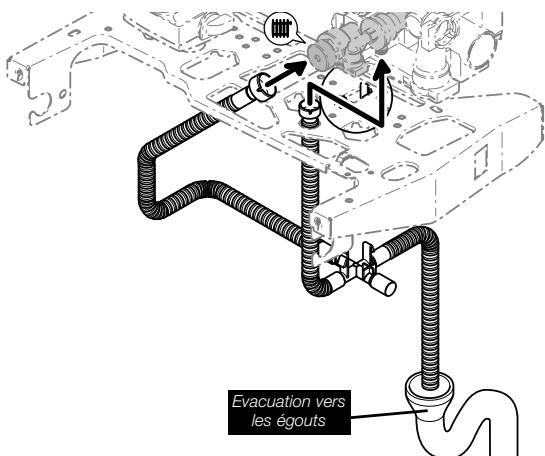

Evacuation vers les égouts

Avant d’effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations

à l’aide d’un produit approprié afin d’éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d’être entraînés dans la chaudière,

ce qui en perturberait le fonctionnement.

entre la chaudière et la plaque de raccordement.

NB : un produit solvant risque d'endommager le circuit.

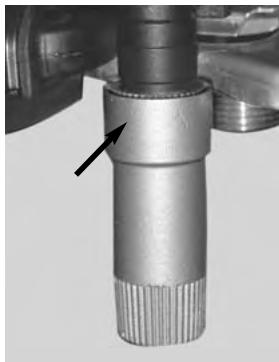

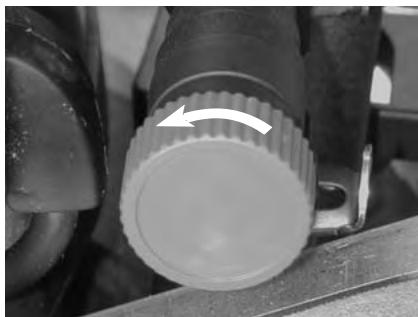

• Ne pas oublier d’emboîter la rallonge bleue sur le robinet de remplissage comme illustré ci-dessous.

• Engager les pattes supérieures de la chaudière sur la barrette de retenue. • Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support. • Mettre en place les joints puis visser les différents raccords

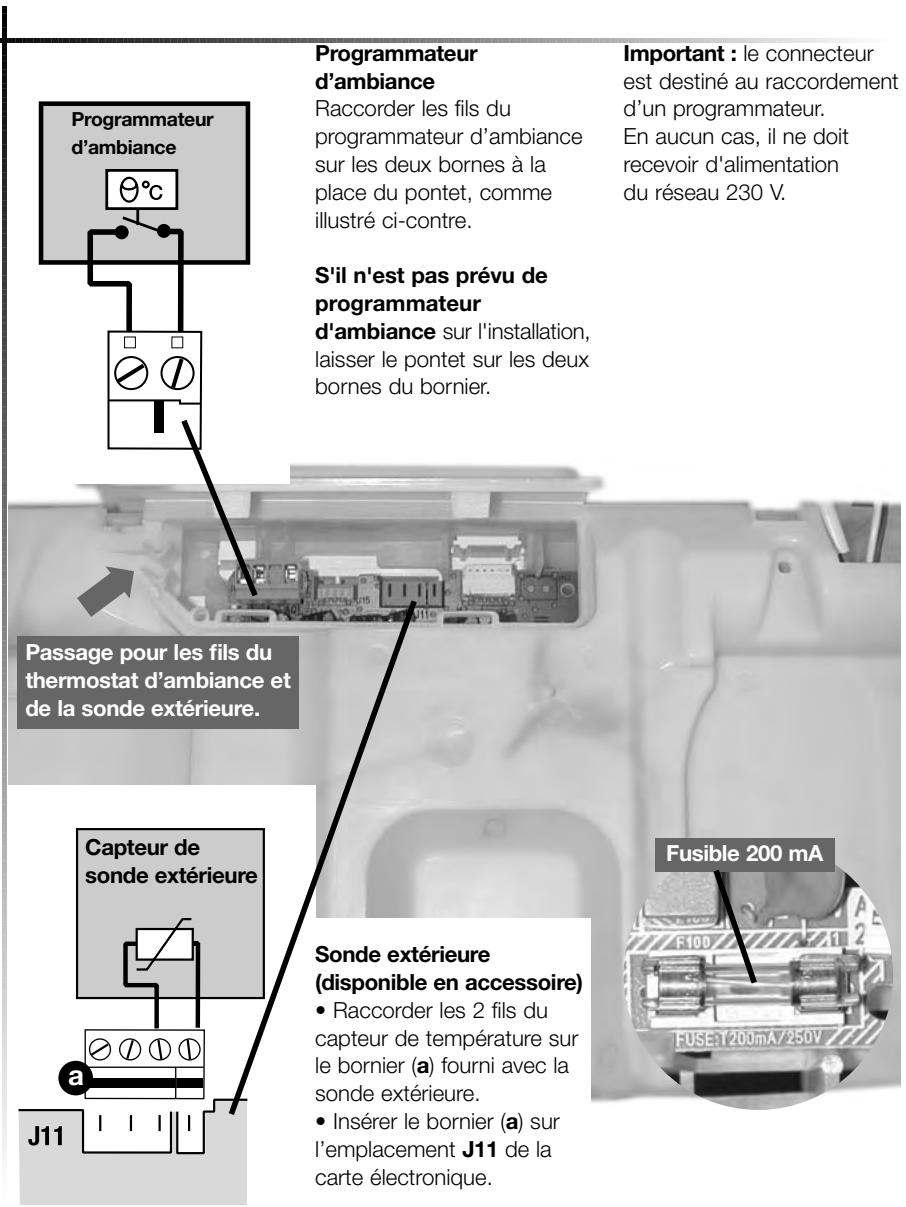

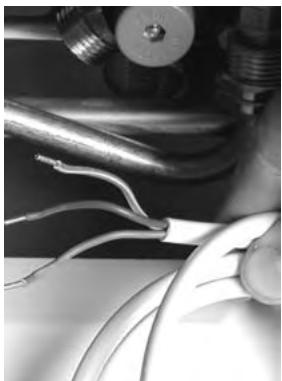

électrique Alimentation 230 V Raccorder le câble d'alimentation de la chaudière au réseau à la chaudière est spécifique. Si vous souhaitez le remplacer, le commander uniquement à un Service Après Vente agréé Bulex.

En aucun cas, il ne doit recevoir d'alimentation du réseau 230 V.

S'il n'est pas prévu de programmateur d'ambiance sur l'installation, laisser le pontet sur les deux bornes du bornier.

• Insérer le bornier (a) sur l’emplacement J11 de la carte électronique.

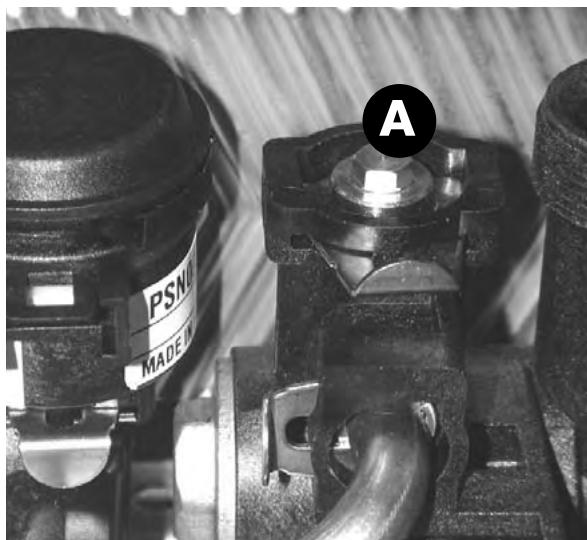

La chaudière est livrée avec la vis A du by-pass intégré ouvert de 1/2 tour;

En fonction des besoins. effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l’installation selon la courbe débit/pression (p.13). Fonctionnement de pompe Le curseur B placé sur la carte permet de choisir le fonctionnement de pompe : - sur OFF (configuration usine), la pompe fonctionne avec le thermostat d’ambiance - sur ON la pompe fonctionne avec le brûleur.

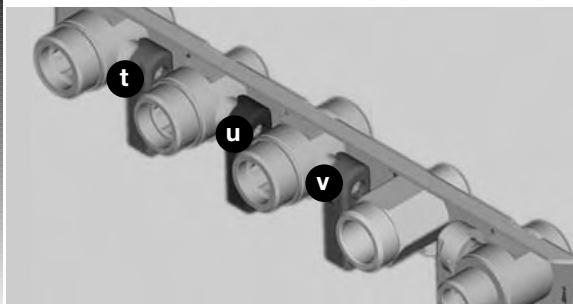

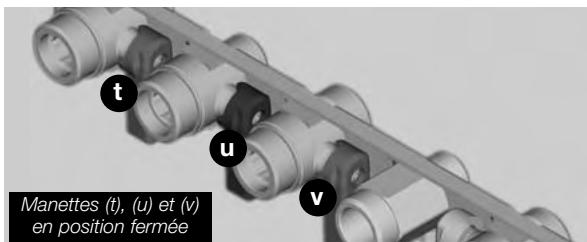

Manettes (t), (u) et (v) en position fermée

Vidange du circuit chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation. • Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière. Vidange du circuit sanitaire • Fermer le robinet du compteur d'eau. • Ouvrir un ou plusieurs robinets.

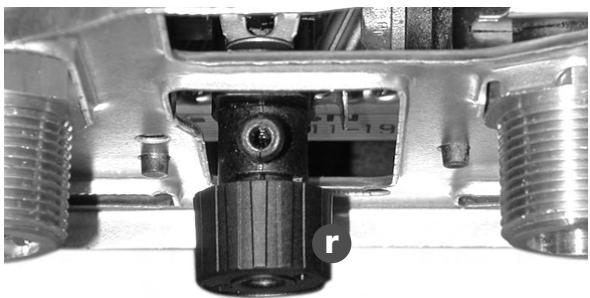

• Ouvrir le robinet de vidange (r) de la chaudière. • Ouvrir un ou plusieurs robinets de puisage d'eau chaude.

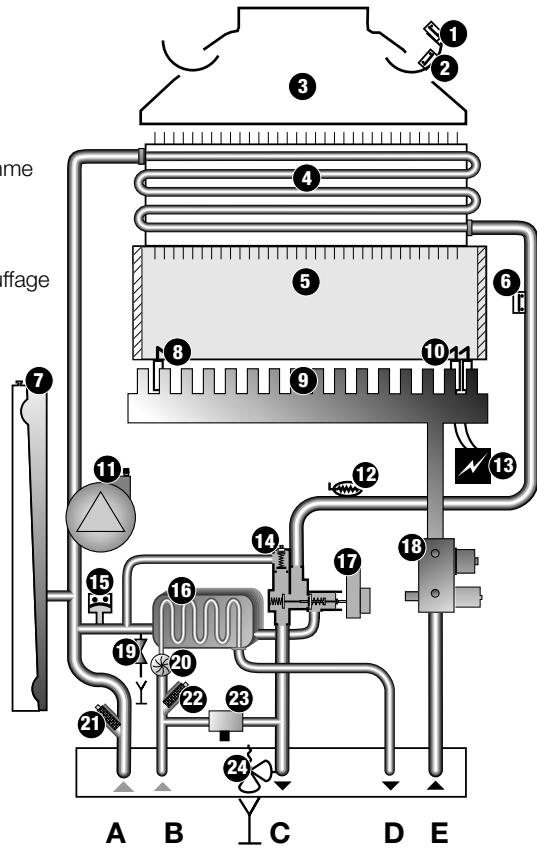

Sécurité de refoulement cheminée sur les Thematek C S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame

à réarmement automatique placé en haut du coupe tirage de la chaudière provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande clignote. La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n’est pas le cas, prévenir votre installateur ou Bulex service. Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange que

Bulex tient à votre disposition.

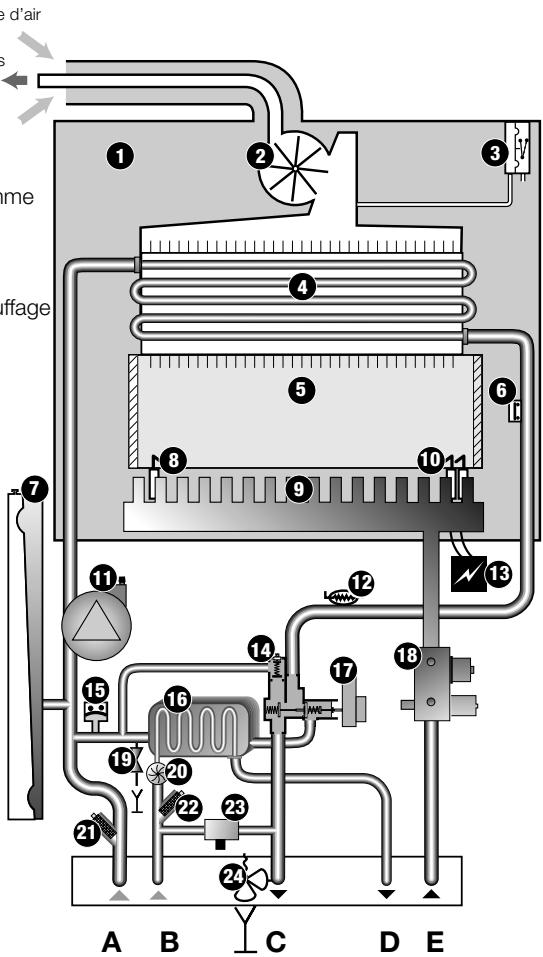

Sécurité sur le débit d'air sur les Thematek F Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière et le voyant rouge du tableau de commande clignote. Dans ce cas, prévenir votre installateur ou Bulex service. En cas de coupure de gaz La chaudière se met en sécurité et le voyant rouge du tableau de commande clignote. Dans ce cas, prévenir votre installateur ou Bulex service. En cas de coupure de courant La chaudière cesse de fonctionner. Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.

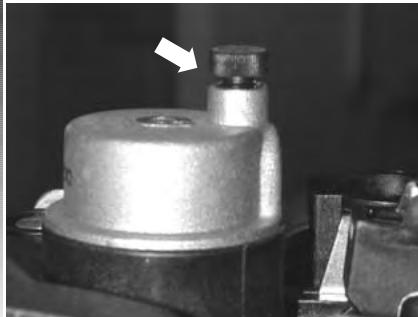

Présence d'air dans les canalisations :

Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir : - de fuites légères sur l'installation et dont il faudrait rechercher l'origine; - d'une corrosion du circuit de chauffage auquel il faudrait remédier par un traitement approprié de l'eau du circuit. Important : Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplie, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaître.

Sécurité de surchauffe

Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel) appeler votre service après vente agréé le plus proche.
