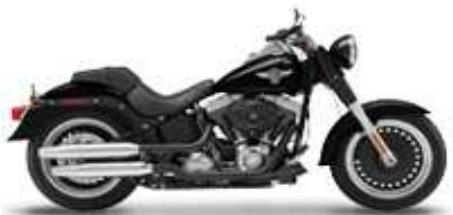

FAT BOY SPECIAL - Moto HARLEY-DAVIDSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moto
Marque	HARLEY-DAVIDSON
Modèle	FAT BOY SPECIAL
Catégorie	Cruiser
Longueur	2385 mm
Hauteur de selle	680 mm
Garde au sol	125 mm
Empattement	1630 mm
Angle de chasse	31.6°
Chasse	147 mm
Poids à vide	313 kg
Poids en ordre de marche	330 kg
Moteur	Twin Cam 96B™, 1584 cc, refroidi par air
Couple moteur	125 Nm à 3500 tr/min
Système d'alimentation	Injection électronique à port séquentiel (ESPFI)
Carburant recommandé	Octane 95 ou supérieur (ROM + MON)/2
Taux de compression	9.2:1
Transmission	6 rapports
Freins avant	4 pistons
Freins arrière	Double piston
Roues	Aluminium coulé noir avec trous Bullet
Pneu avant	140/75R17 67V
Pneu arrière	200/55R17 78V
Échappement	Style shotgun superposé, double silencieux, pare-chaleur noir denim
Angle d'inclinaison max	26° / 27°
Instrumentation	Compteur de vitesse électronique sur réservoir, totalisateur, horloge, double totalisateur réinitialisable
Témoins lumineux	Phare, point mort, pression d'huile, diagnostic moteur, clignotants, système de sécurité, 6 rapports, niveau de carburant
Coloris disponibles	Vivid Black, Black Denim
Prix indicatif	À partir de 20 520 €
Intervalle d'entretien	Contrôle tous les 1600 km
Système de sécurité	Alarme avec antidémarrage et sirène

FOIRE AUX QUESTIONS - FAT BOY SPECIAL HARLEY-DAVIDSON

Quel type de carburant utiliser pour le Fat Boy Special ?

Utilisez de l'essence avec un indice d'octane 95 ou supérieur (ROM + MON)/2 pour des performances optimales.

Comment régler l'horloge sur le compteur de vitesse ?

L'horloge se règle via le compteur de vitesse électronique monté sur le réservoir. Consultez la notice pour la procédure exacte, généralement en maintenant un bouton enfoncé pendant quelques secondes.

Quelle est la pression des pneus recommandée ?

La pression recommandée est généralement de 2,5 bar (36 psi) à froid pour l'avant et l'arrière, mais vérifiez l'étiquette sur le cadre ou la notice pour les valeurs précises.

Comment vérifier le niveau d'huile moteur ?

Placez la moto à la verticale sur une surface plane, moteur chaud mais éteint. Retirez la jauge d'huile, essuyez-la, insérez-la sans visser, puis retirez-la pour lire le niveau. Le niveau doit se situer entre les repères Min et Max.

Quelle est la capacité du réservoir de carburant ?

Le réservoir du Fat Boy Special a une capacité d'environ 22,7 litres (6 gallons), avec une réserve d'environ 3,8 litres.

Comment entretenir la courroie de transmission ?

La courroie de transmission doit être inspectée tous les 1600 km pour détecter usure ou dommages. Ne lubrifiez pas la courroie ; remplacez-la si nécessaire selon le manuel d'entretien.

Le Fat Boy Special est-il équipé d'un ABS ?

Le modèle standard peut ne pas inclure l'ABS. Vérifiez les spécifications de votre moto, car l'ABS était une option sur certains modèles.

Quel est le poids maximal autorisé en charge ?

Le poids en ordre de marche est de 330 kg. Le poids total autorisé (PTAC) n'est pas indiqué, mais ne dépassez pas la charge maximale indiquée sur l'étiquette du cadre (généralement autour de 180 kg de charge utile).

Comment réinitialiser le totalisateur journalier ?

Le double totalisateur réinitialisable se remet à zéro en appuyant sur le bouton du compteur de vitesse électronique. Consultez la notice pour la séquence exacte.

Où trouver le numéro de série du moteur ?

Le numéro de série du moteur est gravé sur le bloc moteur, généralement du côté gauche, près de la bougie arrière. Consultez la notice pour l'emplacement exact.

MODE D'EMPLOI FAT BOY SPECIAL HARLEY-DAVIDSON

• MSRP à partir de 20 520 €

Unités métriques

Longueur

2385 mm

Hauteur de selle

Sans chargement 680 mm

Garde au sol

125 mm

Angle de chasse

31.6°

Chasse

147 mm

Empattement

1630 mm

Poids

Poids à vide 313 kg

En état de marche 330 kg

MOTEUR2

Refroidi par air, Twin Cam 96B™

Cylindrée

1584 cc

Alésage

95.3 mm

Cours

111.252

Couple

J1349

COUPLE3

125Nm

COUPLE3

3500 rpm

Système d'alimentation

Injection électronique à port séquentiel (ESPFI)

Taux de compression

9.2:1

Chaîne, rapport 34/46

Rapports (finaux)

1ere 9.31

2ème 6.45

3ème 4.79

4eme 3.88

5eme 3.31

6eme 2.79

Roues

Avant 4 Roue noire avec trous Bullet en aluminium coulé

Arrière 4 Roue noire avec trous

	Bullet en aluminium coulé
Dim. des Pneus
Avant	140/75R17 67V
Arrière	200/55R17 78V
ÉLECTROTECHNIQUE
Témoins		Compteur de vitesse électronique monté sur le réservoir avec totalisateur kilométrique, horloge, double totalisateur réinitialisable
Témoins Electronique5		Phare, point mort, pression d'huile, diagnostic moteur, clignotants, système de sécurité, 6 rapports, avertissements niveau de carburant
PARTIE-CYCLE
Freins		4 pistons avant et double piston arrière
Angles d'inclinaison		26 / 27°
Echappement		Échévement style shotgun superposé avec double silencieux et pare-chaleur noir denim
COLORIS EN OPTION
Couleurs6		Vivid Black Black Denim
PRIX 1
MSRP
Solid Colour	20 520 €
Pearl	20 720 €
Duex tons	N/A
Custom Color	N/A
Security		N/A
Wheel Option		N/A
ABS Option		N/A
Reverse Option		N/A
Cruise Control		N/A
California Emissions		N/A
Freight		N/A

1 La mesure tient compte d'une hauteur de selle sans pilote. 2 Carburant recommandé octane 95 ou supérieur (ROM + MON)/2. 3 Les valeurs indiquées sont nominales. Les performances peuvent varier selon le pays et la région. 4 Les caractéristiques des roues de série et en option peuvent varier selon le pays et la région. 5 L'alarme inclut l'antidémarrage et la sirène. 6 La disponibilité des coloris peut dépendre du concessionnaire et peut faire l'objet de modifications sans préavis.

HAUT DE PAGEL

Les informations de ce site reflètent la conception et la fabrication des produits et des pièces à la date de leur diffusion. Le constructeur se réserve à tout moment le droit d'apporter des modifications à la conception, aux matériaux et aux caractéristiques des composants de fabrication, à sa seule discrétion et sans avertissement préalable. Ceci inclut les remplacements de composants de différentes marques ou appellations commerciales. Pour certaines motos, des accessoires sont disponibles en option et font l'objet d'une facturation supplémentaire. Nous nous réservons le droit d'arrêter la production de modèles ou d'en modifier les spécifications sans aucune autre obligation. Les caractéristiques détaillées sur ce site pourraient ne pas être

conformes aux certifications officielles de certains marchés, selon la date de diffusion des informations du site, les différences dans les méthodes de test et/ou les différences au niveau des véhicules. Les clients souhaitant prendre connaissance des spécifications réglementaires relatives à leur véhicule doivent se référer aux documents de certification et/ou contacter leur concessionnaire ou distributeur agréé. Les visières de casque fumées utilisées sur les photos peuvent ne pas être autorisées à la vente ou à l'utilisation sur certains marchés. Certaines variations de couleur sont possibles suite aux limitations des procédés photographiques. Les caractéristiques des véhicules et accessoires peuvent varier d'un pays à l'autre en fonction des règlementations locales. Certains modèles et accessoires ne sont pas disponibles dans tous les pays. N'oubliez pas que certains pays interdisent l'importation, l'immatriculation ou l'utilisation de véhicules et accessoires non conformes aux caractéristiques homologuées dans le pays. Le contrôle de certains systèmes et composants est à effectuer tous les 1600 km.
