Type de produit	Interrupteur crépusculaire
Marque	Merlin Gerin (Schneider Electric)
Modèle	IC 2000
Tension d’alimentation	220-240 V ~
Fréquence	45-60 Hz
Pouvoir de coupure	10 A / 250 V cos φ = 1
Capacité maximale des bornes	6 mm²
Plages de luminosité réglables	2-35 lux et 35-2000 lux
Temporisation	Environ 80 secondes
Indicateur de seuil	LED rouge s’allumant lorsque le seuil est atteint
Cellule photoélectrique	Séparée, référence 15268
Résistance de test	47 kΩ (simule environ 150 lux)
Entretien et nettoyage	Aucun entretien particulier. Respecter les normes d’installation en vigueur.
Sécurité	Installation et raccordement doivent être réalisés par un professionnel qualifié, conformément aux normes.
Pièces détachées	Produit non réparable par l’utilisateur. En cas de défaut, remplacer l’appareil.
Informations générales	Notice téléchargeable gratuitement au format PDF sur notice-facile.com.

FOIRE AUX QUESTIONS - IC 2000 MERLIN GERIN

Comment régler le seuil de luminosité sur l'IC 2000 ?

Utilisez le commutateur (1) pour sélectionner la plage (2-35 lux ou 35-2000 lux), puis tournez le potentiomètre (2) pour affiner le réglage. La LED rouge s'allume lorsque le seuil est atteint.

Quelle est la temporisation de l'interrupteur crépusculaire ?

La temporisation est d'environ 80 secondes, ce qui évite les commutations intempestives dues aux variations brèves de luminosité.

Puis-je utiliser l'IC 2000 avec une lampe LED ?

Oui, mais vérifiez que la puissance de la lampe ne dépasse pas le pouvoir de coupure de 10 A sous 250 V. Pour les LED, un relais peut être nécessaire en cas de fort courant d'appel.

Comment tester le bon fonctionnement de l'appareil ?

Branchez une résistance de 47 kΩ à la place de la sonde, réglez le commutateur sur 35-2000 lux et tournez le potentiomètre jusqu'à allumer la LED rouge. Attendez 80 secondes pour voir le relais basculer.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous 220-240 V~, 45-60 Hz.

L'IC 2000 est-il compatible avec une cellule extérieure ?

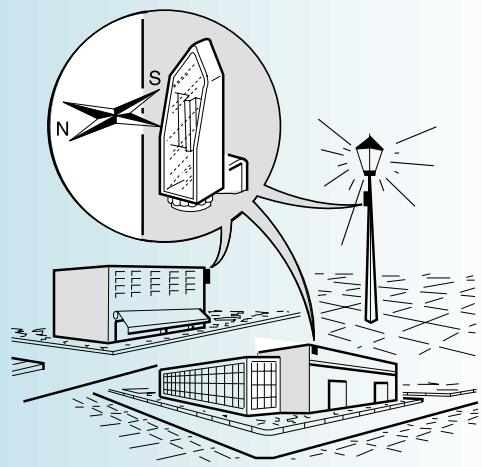

Oui, la cellule photoélectrique séparée (réf. 15268) peut être installée à distance, par exemple dans un jardin.

Que faire si la LED ne s'allume jamais ?

Vérifiez le câblage, la tension d'alimentation et l'état de la cellule. Si la cellule est masquée ou défectueuse, remplacez-la.

Puis-je régler un délai supérieur à 80 secondes ?

Non, la temporisation est fixe et non réglable. Elle est conçue pour éviter les déclenchements intempestifs.

Comment nettoyer l'appareil ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs.

Où trouver le schéma de raccordement ?

Le schéma est fourni dans la notice d'utilisation téléchargeable gratuitement sur notice-facile.com. Il indique notamment le branchement de la cellule et de la charge.

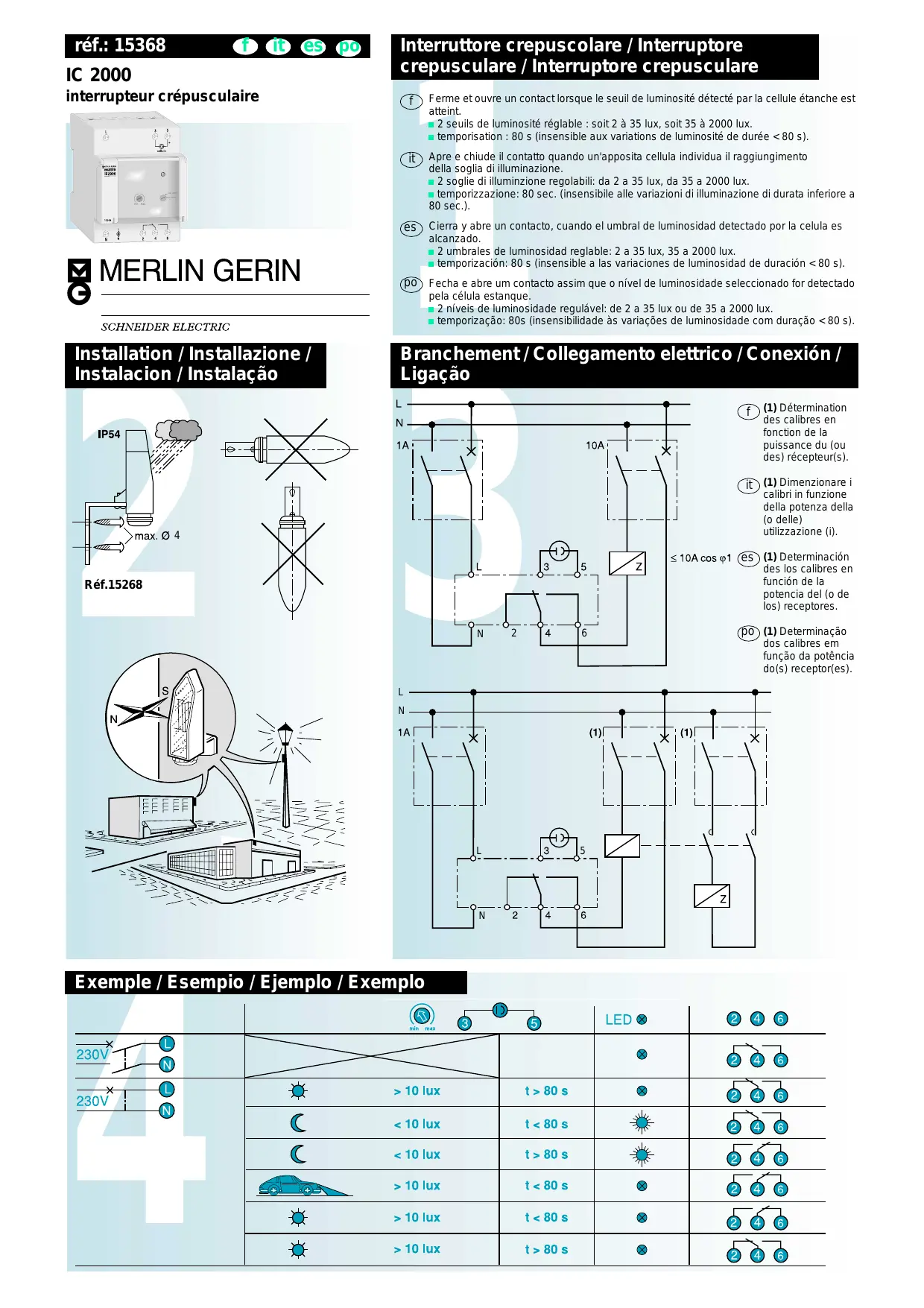

MODE D'EMPLOI IC 2000 MERLIN GERIN

interrupteur crépusculaire

SCHNEIDER ELECTRIC

Réf.15268

Ferme et ouvre un contact lorsque le seuil de luminosité détecté par la cellule étanche est atteint.

2 seuils de luminosité réglables : soit 2 à 35 lux, soit 35 à 2000 lux. Temporisation : 80s (insensible aux variations de luminosité de durée < 80 s).

f Seuil deluminosite reglable de 2a35lux mettre le commutateur ① sur la position

tourner le potentiomètre ② de "2" vers "35" jusqu'au réglage souhaité.

Seuil de luminosité réglé de 35 à 2000 lux :

mettre le commutateur ① sur la position @

tourné le potentiomètre (2) de "35" vers "2000" jusqu'au réglage souhaité.

La LED s'allume instantanément lorsque le seuil affiché est atteint.

L'interrupteur est temporisé à l'enclenchement et à la coupure (80 sec. environ).

Nota : Pour vous assurer du fonctionnement correct de votre appareil, mettez en lieu et place de la sonde.

une résistance de 47 kΩ (150 lux environ) placée dans la boîte. Choisir l'échelle 35-2000 lux et air sur le

potentiomètre b 2) afin d'éclairer la LED rouge. Attendre 80 secondes pour obtenir le basculement du relais.

3 - Emplacement notice

Ce type de lampe n'est plus valable sur le marché.

Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d'installation en vigueur.

En raison de l'évolution des normes et

du matériel, les caractéristiques et

cotes d'encombrement données ne

nous engagent qu'après confirmation

par nos services

f tension d'alimentation: 220 / 240V~

fréquence : 45/60Hz

pouvoir de coupure: 10A / 250V cos = 1

capacité maximale des bornes de raccordement = 6mm^2

Cellule photoélectrique séparée : ref. 15268
