FIP1 - Programmateur électrique MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur électrique (fil pilote 1 zone, délesteur 2 voies)
Marque	MERLIN GERIN (Schneider Electric)
Modèle	FIP1
Catégorie	Programmateur électrique
Utilisation	Programmation et gestion du chauffage fil pilote sur 1 zone avec délestage 2 voies et commande chauffe-eau
Alimentation	230 V ±10% / 50 Hz
Consommation propre	7 W max
Sortie contacteur ECS	230 VAC, 50 mA (11 VA) autoprotégée
Sortie fil pilote	50 mA max (15 appareils en parallèle max)
Température fonctionnement (ambiance)	-5°C à +40°C
Température fonctionnement (tableau)	-5°C à +55°C
Indice de protection	IP40
Boîtier d'ambiance (dimensions)	96 × 32 × 97 mm
Boîtier d'ambiance (poids)	200 g
Programmation	Hebdomadaire, jusqu'à 3 plages confort/réduit par jour, programme différent par jour
Ordres de chauffage	Confort, réduit, hors gel, arrêt
Nombre de zones	1 zone chauffage
Délestage	2 voies, automatique en cas de surconsommation
Affichage	Heure, jour, période tarifaire (HP/HC/base), indicateurs de mode
Liaison téléinformation	Compatible compteur EDF (téléinformation client)
Câble recommandé (liaison ambiance)	SYT1 05 ou 06 (cheminement dédié) ou câble BatiBUS 0,75 mm² (non dédié)
Longueur max câble liaison	50 m
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de liquides. Débrancher avant nettoyage.
Sécurité	Coupure d'alimentation en cas de défaut ; vérifier les connexions ; respecter les caractéristiques électriques.
Pièces détachées et réparabilité	Contacter l'assistance Schneider Electric pour pièces et réparations.

FOIRE AUX QUESTIONS - FIP1 MERLIN GERIN

Comment programmer le FIP1 pour un programme personnalisé ?

Appuyez sur Menu puis naviguez jusqu'à programme avec les touches +/-, validez avec OK. Sélectionnez créer, puis choisissez le mode confort ou réduit, réglez l'heure de début et le jour. Répétez pour chaque plage. Utilisez la fonction répéter pour copier sur plusieurs jours.

Que faire si l'affichage de l'heure n'est pas correct ?

Une coupure secteur de plus de 24 heures efface l'heure. Utilisez le menu JOUR-HEURE : appuyez sur Menu, puis OK, réglez le jour, l'heure et les minutes avec les touches +/- et validez avec OK.

Comment passer en mode hors gel ?

Appuyez sur Menu puis plusieurs fois sur + jusqu'à afficher HORS GEL. Validez avec OK. Le chauffage maintient une température minimale de +8°C.

Comment visualiser la consommation électrique ?

Appuyez sur Menu puis sur + jusqu'à CONSO KWH. Validez avec OK. Utilisez +/- pour voir la consommation par période tarifaire (HP/HC/base). Pour effacer, sélectionnez EFFACER et validez.

Que signifie le message 'def bus' sur l'écran ?

Le message def bus indique une perte de communication entre le boîtier d'ambiance et le boîtier en tableau. Vérifiez les connexions et faites un essai de coupure secteur. Si le défaut persiste, contactez l'assistance Schneider.

Comment copier un programme sur plusieurs jours ?

Lors de la création d'un programme, après avoir réglé l'heure de début pour un mode, sélectionnez répéter pour appliquer la même heure à plusieurs jours consécutifs. Choisissez les jours avec les touches +/- et validez.

Quelle est la puissance maximale des appareils raccordés ?

La sortie fil pilote supporte jusqu'à 50 mA, soit environ 15 appareils de chauffage en parallèle maximum. Le contacteur ECS est limité à 50 mA (11 VA). Ne pas dépasser ces limites.

Comment réinitialiser le programme (retour usine) ?

Accédez au menu programme via Menu et +, puis sélectionnez effacer. Vous pouvez supprimer une partie ou la totalité du programme. Le programme usine est pré-réglé : confort de 6h à 8h et 17h à 23h en semaine, 8h à 23h le week-end.

Que faire en cas de délestage (chauffage arrêté) ?

Le délestage se produit si la puissance consommée dépasse la puissance souscrite. Les voies 1 et 2 sont arrêtées. Attendez 10 secondes, puis le délestage se fait successivement. Si la surcharge persiste, la voie reste délestée jusqu'à 8 minutes. Réduisez la consommation ou augmentez le contrat EDF.

Comment raccorder le boîtier d'ambiance au boîtier en tableau ?

Utilisez un câble à deux conducteurs (B+ et B-). Pour un cheminement dédié, utilisez un câble SYT1 05 ou 06 sans blindage. Pour un cheminement non dédié (avec câbles de puissance), utilisez un câble BatiBUS 0,75 mm² avec blindage relié à la masse. La longueur max est de 50 m.

MODE D'EMPLOI FIP1 MERLIN GERIN

Programmateur fil pilote 1 zone

Délesteur 2 voies

SCHNEIDER ELECTRIC

Découvrez votre FIP1

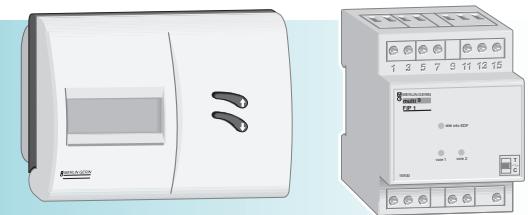

Le programmeur fil pilote "FIP1", composé d'un boîtier en ambiance et d'un boîtier en tableau, permet :

de programmer des appareils de chauffage "fil pilote" (convecteurs, panneaux rayonnants...) sur 1 zone en 4 ordres : confort / réduit / hors gel / arrêt. Il est compatible avec des appareils de chauffage 6 ordres qu'il gère en 4 ordres de délester le chauffage sur 2 voies de piloter le contacteur du chauffe-eau en tarif EDF heures creuses de connaître la puissance consommée sur le circuit chauffage.

La programmation est hebdomadaire et permet :

un programme différent chaque jour

jusqu'à 3 plages de coupure sur 24 heures.

Le programmeur-délesteur fil pilote est conforme aux exigences VIVRELEC pour l'obtention des labels

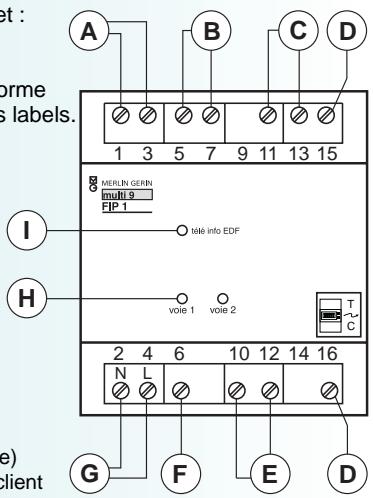

Boîtier en tableau électrique

A. Liaison EURIDIS vers le compteur EDF (téléinformation client) B. Liaison vers le tore de mesure de I chauffage C. Liaison vers le boîtier d'ambiance (alimentation + informations) D. 2 sorties de commande du contacteur eau chaude sanitaire E. Sorties fil pilote F. Forçage hors gel G. Alimentation secteur N/L H. Voyant témoin du délestage (1 voyant par voie) I. Voyant de signalisation de la téléinformation client

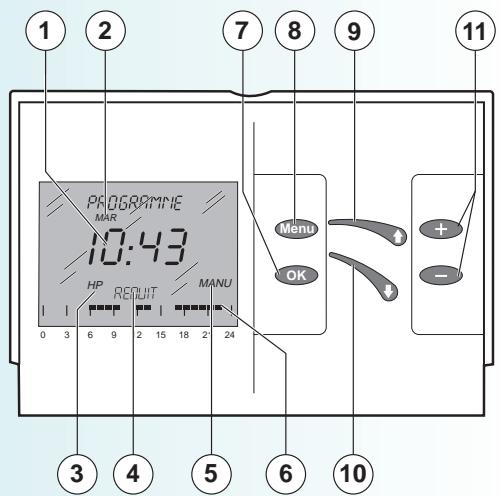

Boîtier en ambiance

Heure ② Jour 3 Période tarifaire HP/HC, base ④ Indication de fonctionnement : comportement / réduit / hors gel / arrêt ⑤ Mode de fonctionnement

Auto : fonctionnement automatique selon le programme en mémoire

Manu : fonctionnement manuel

⑥ Visualisation des périodes "confort" par segment d'1 heure ⑦ Touche de validation de l'information clignotante ⑧ Touche d'entrée dans le menu ⑨ Touche de passage en comport (confort : température régée sur les appareils de chauffage) 10 Touche de passage en réduit

(réduit : abaissement de 2,5 °C par rapport à la température confort)

1 Touche de navigation et de réglage des valeurs

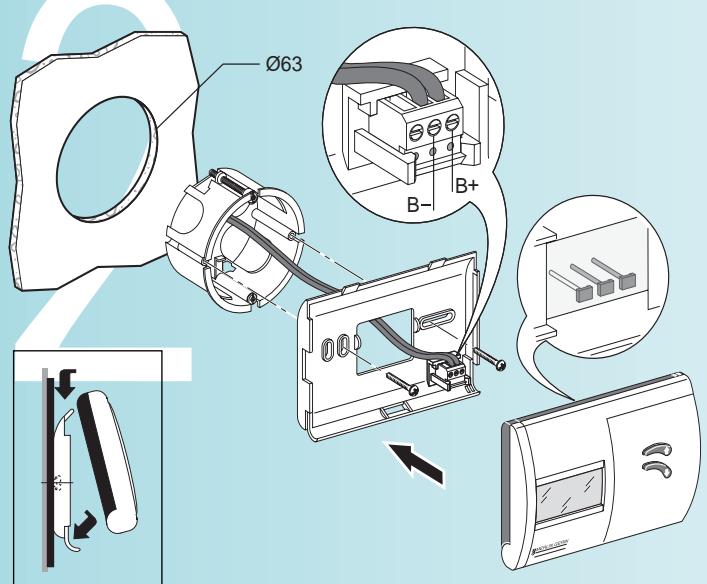

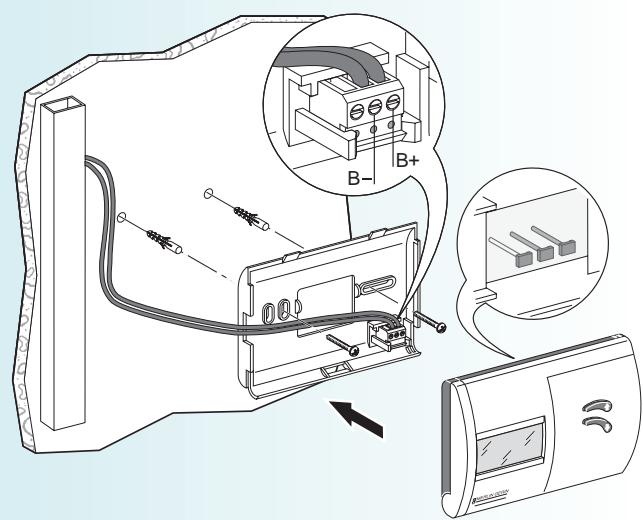

Montage encastré

Vis non fournies max des vis recommandé 3,5mm

FIP1

Programmateur fil pilote 1 zone

Ce document est à remettre à l'occupant de l'appartement

SCHNEIDER ELECTRIC

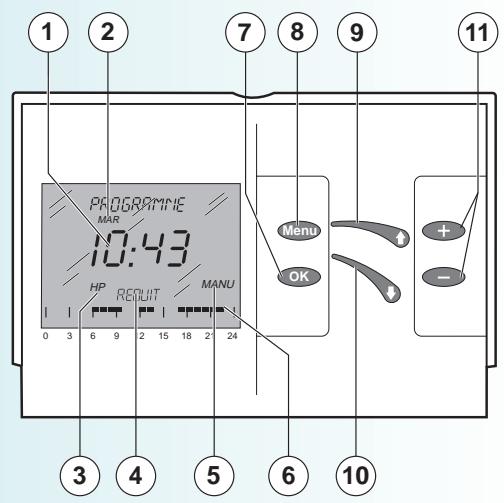

Boîtier en ambiance

Heure ② Jour (3) Période tarifaire HP/HC, base ④ Indication de fonctionnement : confort / réduit / hors gel / arrêt ⑤ Mode de fonctionnement

Auto: fonctionnement automatique selon le programme en mémoire

Manu: fonctionnement manuel

⑥ Visualisation des périodes "confort" par segment d'1 heure ⑦ Touche de validation de l'information clignotante ⑧ Touche d'entrée dans le menu ⑨ Touche de passage en comport (confort : température régée sur les appareils de chauffage) ⑩ Touche de passage en réduit

(réduit : abaissement de 2,5 °C par rapport à la température comport)

1 Touche de navigation et de réglage des valeurs

Utilisez les fonctions de votre boîtier d'ambiance

Abaisser le capot et appuyer sur la touche Menu. Une pression sur les touches

et — vous permet de naviguer dans le menu et d'accéder aux fonctions suivantes : Réglage du jour puis de l'heure ■ visualisation de la consommation selon les différentes périodes tarifaires (HP/HC ou base), ainsi que la puissance maximale atteinte par votre chauffage depuis votre dernier effacement. Cette information peut être utile pour envisager un abaissement de votre contrat EDF Passage en mode hors-gel : maintien d'une température minimale de + 8 °C (quand le chauffage est en marche) passage en mode marche quand le chauffage est en mode arrêt ou hors-gel Passage en mode arrêt : arrêt total du chauffage programmation du chauffage

Modifiez le jour et l'heure

Appuyez sur la touche Menu. Votre FIP1 affiche "JOUR-HEURE". Appuyez alors sur la touche OK 1. modifiez le jour en appuyant sur la touche + ou - validez avec la touche OK 2. modifiez l'heure en appuyant sur la touche + ou - validez avec la touche OK 3. modifiez les minutes en appuyant sur la touche + ou - validez avec la touche OK

Visualisez votre consommation

Appuyez sur la touche (Menu) puis sur la touche (+). Voiture FP1 affiche "CONSO KWH". Appuyez sur la touche OK pour visualiser vos consommations

à l'aide de la touche + ou -, visualisez votre consommation selon les différentes périodes tarifaires (HP/HC ou base). Pour remettre à 0 ces valeurs, appuyez sur les touches + ou

et faites OK lorsque votre FIP1 affiche "EFFACER"

Activez les modes "hors gel" et "arrêt

Appuyez sur la touche Menu puis plusieurs fois sur la touche + jusqu'à ce que le menu s'arrête sur la fonction "HORS GEL" ou "ARRET". Appuyez sur la touche OK pour valider le passage dans l'un de ces modes.

Activez le mode "marche

Appuyez sur la touche Menu puis plusieurs fois sur la touche + jusqu'au que le menu s'arrête sur la fonction "MARCHE". Appuyez sur la touche OK pour valider le passage dans ce mode.

Principe de programmation

Le principe consiste à programmer l'heure et le jour de début du mode "confort" puis l'heure et le jour de début du mode "réduit", jusqu'à 3 fois par jour.

Exemple :

Lundi

Mardi

C: mode "confort"

R: mode "réduit"

Programmez votre FIP1

Accédez à la programmation en appuyant sur la touche Menu puis sur la touche + jusqu'à l'affichage du mode "programme", validez avec OK.

Vous avez alors 4 possibilités en appuyant sur les touches + ou - : "créer" pour construire le programme et le memoriser - "vérifier" pour visualiser le programme "modifier" pour faire évoluer le programme déjà en mémoire "effacer" pour supprimer une partie ou la totalité du programme en mémoire (le jour et l'heure sont conservés) ou revenir au programme usine

Votre FIP1 est pré-réglé en usine

Du lundi au vendredi : mode "confort" de 6 h à 8 h et de 17 h à 23 h. Le samedi et le dimanche : mode "confort" de 8 h à 23 h (mode "réduit" en dehors de ces plages horaires).

Créez votre programme

Sélectionnez le mode "confort" à l'aide des touches + ou -

puis validez avec OK Entrez l'heure de début du mode "confort" à l'aide des touches

• ou - fais validez avec OK

Répétez l'opération pour entrer les minutes

■ Sélectionnez le jour à l'aide des touches + ou - puis validez avec OK - Validez l'enregistrement de votre programmation avec la touche

■ Sélectionnez "continuer" pour programmer le mode "réduit" - Reprenez la même procédure que précédemment - Terminez par "fin" pour terminer la programmation complète de votre FIP1.

Votre FIP1 vous permet aussi de copier l'heure de début d'un mode sur plusieurs jours avec la fonction "répéter".

Passez en "confort" ou "réduit" manuel

Activez le mode "confort" en appuyant sur la touche. Activez le mode "réduit" en appuyant sur la touche.

Commandez son ECS (eau chaude sanitaire)

Lors de l'installation du compteur électronique, désirez les périodes de commande de l'ECS avec votre conseiller EDF.

Si vous êtes perdu

• Appuyez sur la touche (Menu) jusqu'à retourner à l'affichage de fonctionnement normal de votre FIP1.

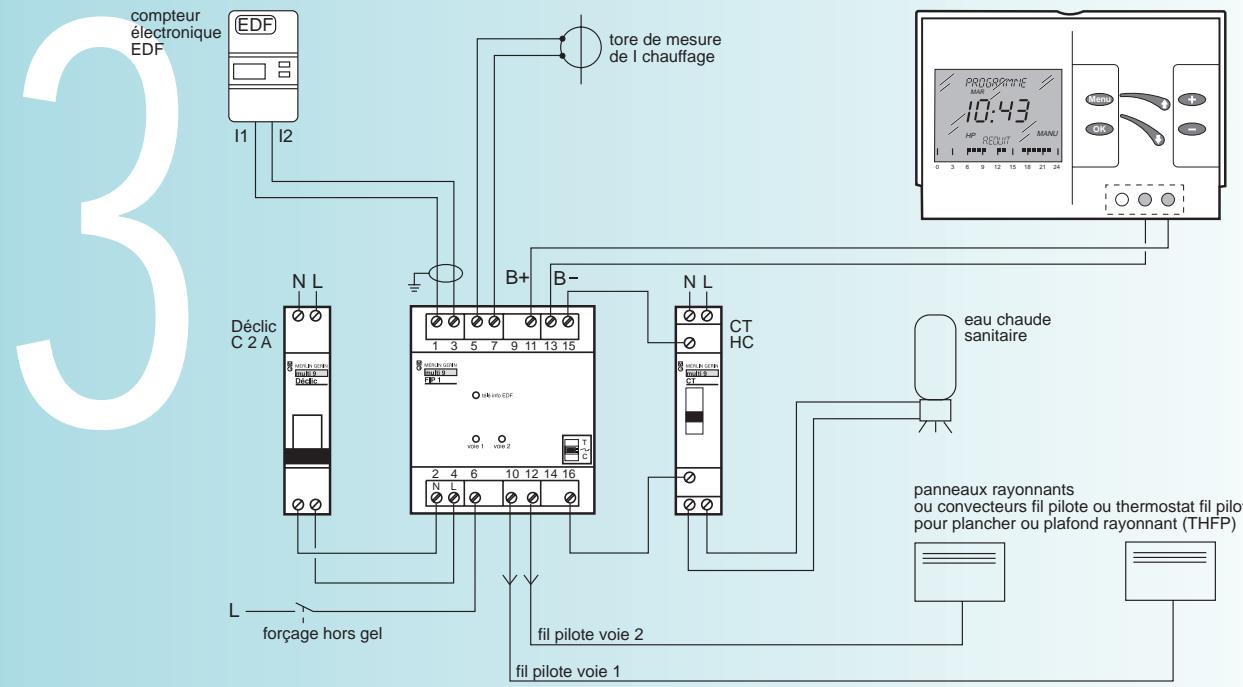

Principe de fonctionnement du boîtier en tableau

En cas de surconsommation

(puissance consommée > puissance souscrite), les appareils de chauffage commandés par les sorties 10 et 12 sont arrêtés :

Après 10 secondes, le FIP1 va délester successivement la voie 1 puis la voie 2. Si le délestage d'une voie provoque une nouvelle surcharge, le FIP1 redélestera cette dernière voie pendant 1 minute, puis pendant 8 minutes si la surcharge demeure après cette minute. La mesure de la consommation du chauffage s'effectue par tore extérieur (non polarisé) et s'enregistre par tranches tarifaires (HP/HC). Une entrée recevant le secteur permet le forçage en hors-gel du chauffage (entrée 6). Cet ordre est prioritaire par rapport aux commandes du boîtier en ambiance. Il peut être GIVEN par un interrupteur ou une télécommande téléphonique.

Caractéristiques

Alimentation: 230V± 10% Fréquence : 50 Hz Puissance consommée par le FIP1: 7 W maxi Sortie contacteur ECS : 230 VAC. Cette sortie est autoprotégée contre les surintensités (50 mA - 11 VA) Sortie fil pilote : 50 mA max. (15 appareils de chauffage en parallèle maximum) - Température de fonctionnement : -5°C à +40°C (boîtier d'ambiance) -5°C à +55°C (boîtier en tableau) - Indice de protection : IP40 Type de câble recommandé pour la liaison avec le boîtier d'ambiance (B+, B-) - si cheminement dédié courant faible : câble SYT1 05 ou 06 - blindage non relié Si cheminement non dédié (cohabitation avec des câbles de puissance) : câble BatiBUS 0,75 mm² ou à défaut le câble préconisé par EDF pour le téléreport (téléinformation 11, 12) - blindage relié (produit en tableau) à la masse métallique la plus proche ou à défaut au conducteur de protection PE Longueur de câble vers le boîtier d'ambiance et la téléinformation EDF : 50 m maxi Dimensions: 96 × 32 × 97 ~mm (boîtier d'ambiance) Poids: 200 g (boîtier d'ambiance).

En cas de problème

Constat	Cause	Solution
■ le produit FIP1 ne fonctionne plus :□ les apparèils de chauffage se mettent en comport □ la commande eau chaude sanitaire s'arrête□ le gestionnaire en ambiance s'éteint□ déclenchement évientuel du disjoncteur de branchement	□ coupure d'alimentation du FIP1	□ vérifier l'alimentation du FIP1
■ la led "liaison téléinformation" clignote sur le boîtier en tableau□ apparition du message "def bus" sur le boîtier en ambiance□ contacteur HC non commandé en heures creuses□ la fonction délestage du boîtier en tableau n'est plus assurée■ la période tarifaire n'est plus affichée sur le boîtier en ambiance□ déclenchement évientuel du disjoncteur de branchement	□ coupure du bus de téléinformation sur le boîtier en tableau□ le compteur électronique n'a pas été paramétré par EDF pour transmettre des informations du type "telé info client"	□ vérifier les connexions□ compteur EDF àmettre en téléinformation
■ le message "def bus" apparait sur le boîtier en ambiance□ la led "liaison téléinformation" est étente sur le boîtier en tableau	□ la communication entre les 2 boîttiers est bloquée	□ faire un essai de coupure secteur□ si le défaut persististe, contacter l'Assistance Forum de Schneider
■ le FIP1 en ambiance est étéint□ le programme du chauffage est respecté□ le délestage et la commande de l'eau chaude sanitaire restent opérationnels	□ coupure de liaison entre le boîtier en tableau et le boîtier en ambiance	□ vérifier les connexions□ vérifier le bon raccordement des 2 produits
■ l'affichage de l'houre sur le boîtier en ambiance n'est pas correcte	□ coupure secteur >24 heures	□ paramétrer à nouveau l'houre dans le menu du FIP1 en ambiance
