MODE D'EMPLOI DSE MERLIN GERIN

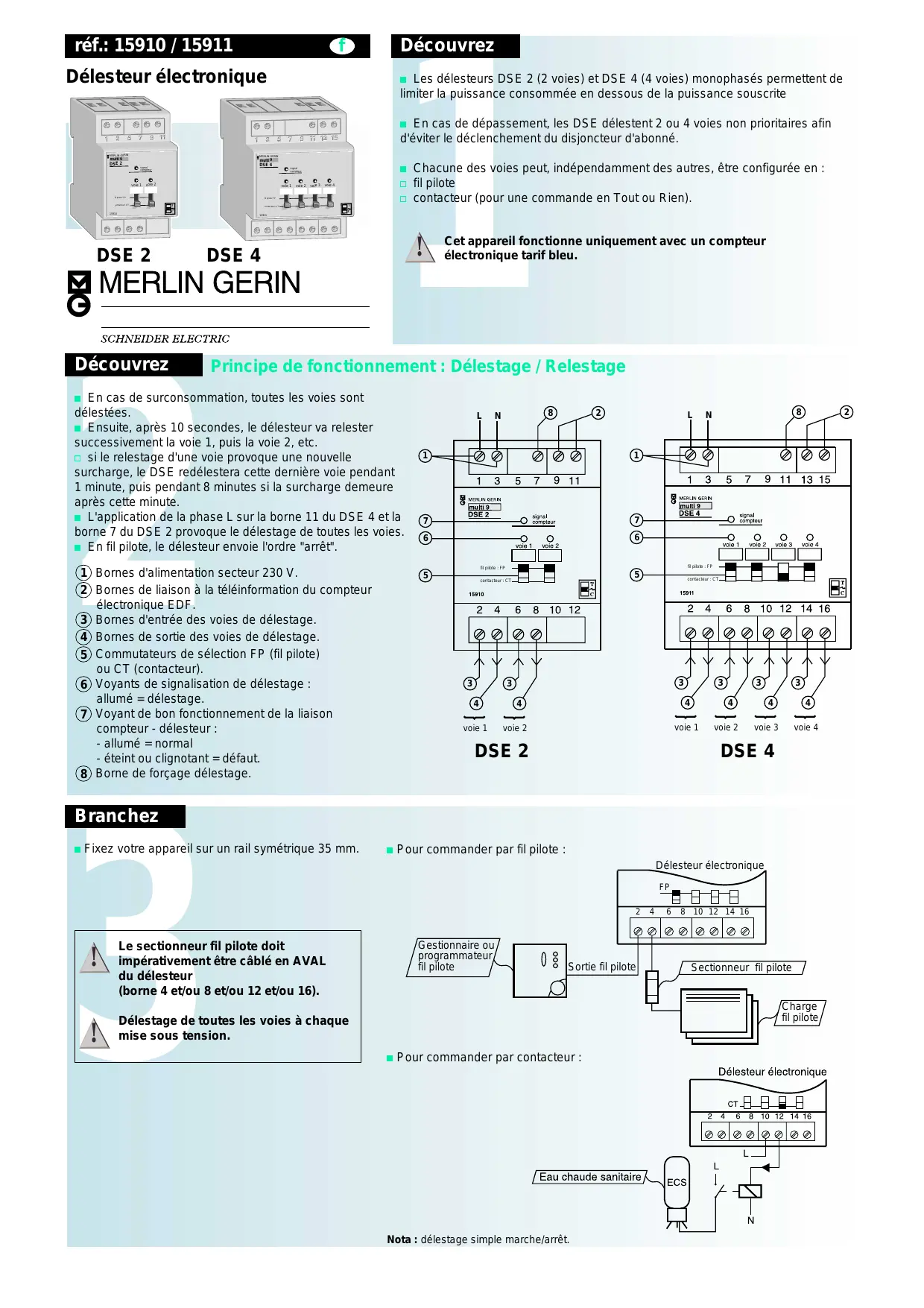

réf.: 15910 / 15911 Découvrez
Délesteur électronique
# Les délesteurs DSE 2 (2 voies) et DSE 4 (4 voies) monophasés permettent de limiter la puissance consommée en dessous de la puissance souscrite # En cas de dépassement, les DSE délestent 2 ou 4 voies non prioritaires afin d'éviter le déclenchement du disjoncteur d'abonné. MERLIN GERIN MERLIN GERIN multi 9 multi 9 DSE 2 DSE 4 signal compteur voie 1 signal compteur voie 2 voie 1 fil pilote: FP contacteur: CT voie 2 voie 3 voie 4 fil pilote: FP
DSE 4 # Chacune des voies peut, indépendamment des autres, être configurée en : 5 fil pilote 5 contacteur (pour une commande en Tout ou Rien).
Cet appareil fonctionne uniquement avec un compteur électronique tarif bleu. Principe de fonctionnement : Délestage / Relestage # En cas de surconsommation, toutes les voies sont délestées. # Ensuite, après 10 secondes, le délesteur va relester successivement la voie 1, puis la voie 2, etc. 5 si le relestage d'une voie provoque une nouvelle surcharge, le DSE redélestera cette dernière voie pendant 1 minute, puis pendant 8 minutes si la surcharge demeure après cette minute. # L'application de la phase L sur la borne 11 du DSE 4 et la borne 7 du DSE 2 provoque le délestage de toutes les voies. # En fil pilote, le délesteur envoie l'ordre "arrêt". 1 Bornes d'alimentation secteur 230 V. 2 Bornes de liaison à la téléinformation du compteur électronique EDF. 3 Bornes d'entrée des voies de délestage. 4 Bornes de sortie des voies de délestage. 5 Commutateurs de sélection FP (fil pilote) ou CT (contacteur). 6 Voyants de signalisation de délestage : allumé = délestage. 7 Voyant de bon fonctionnement de la liaison compteur - délesteur : - allumé = normal - éteint ou clignotant = défaut. 8 Borne de forçage délestage.
fil pilote : FP fil pilote : FP
voie 3 voie 4 DSE 4 Branchez # Fixez votre appareil sur un rail symétrique 35 mm.
Le sectionneur fil pilote doit impérativement être câblé en AVAL du délesteur (borne 4 et/ou 8 et/ou 12 et/ou 16). # Pour commander par fil pilote : Délesteur électronique
Gestionnaire ou programmateur fil pilote Sortie fil pilote
Sectionneur fil pilote Charge fil pilote Délestage de toutes les voies à chaque mise sous tension. # Pour commander par contacteur : Nota : délestage simple marche/arrêt. Caractéristiques Branchez
# Tension d'alimentation : 230 V ±10 %. # Schéma général avec un délesteur 4 voies dont : 5 les voies 1 et 4 pilotent des charges fil pilote 5 les voies 2 et 3 pilotent des charges type contacteur. # Fréquence : 50 Hz. # Puissance absorbée : 12 VA maxi.
Sorties : tension d'alimentation : 230 V maxi courant : 1 A maxi fréquence : 50 Hz. # Capacité des bornes de raccordement : 2 x 2,5 mm2. # Température maxi. de fonctionnement : 50 °C. # Température de stockage : - 40 ... +100 °C. # Poids : 200 g environ. # Largeur : 8 pas de 9 mm (DSE 4) 6 pas de 9 mm (DSE 2). # Fils de téléinformation : utilisez une paire torsadée blindée. L. maxi : 50 m
Cause Solution # Disjonction du disjoncteur de branchement (disjoncteur d’abonné) # Certaines charges consommatrices ne sont pas délestées (circuits prioritaires non délestables) # Pilotez ces charges consommatrices par le délesteur # Pas de délestage # Délesteur non alimenté # Défaut de la liaison téléinformation # Alimentez le délesteur # Vérifiez la liaison (le voyant 7 doit être allumé) # Délestage intempestif # Un appareil consomme pendant plus d’une seconde, plus de deux fois la puissance souscrite # Isolez cet appareil du délesteur # Adaptez votre contrat EDF # Voyant 7 clignotant ou éteint # Défaut dans la transmission # Vérifiez le câblage de la téléinformation # Utilisez du fil blindé # Le "forçage délestage" ne fonctionne pas # Les phases L et N sont inversées en borne 7 pour le DSE 2 et en borne 11 pour le DSE 4 # Borne 7 du DSE 2 et borne 11 du DSE 4 : câblez la phase au lieu du neutre Réalisation : AMEG 04 76 70 05 55 Constat 51110121AD-12/01 Auto diagnostic Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: +33 (0)4 76 57 60 60 Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d'installation en vigueur. En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services.
