Intitulé	Détails
Type de produit	Interrupteur horaire programmable
Caractéristiques techniques principales	Programmation hebdomadaire, affichage digital, 3 circuits
Alimentation électrique	230 V AC
Dimensions approximatives	90 x 90 x 60 mm
Poids	250 g
Compatibilités	Compatible avec les appareils électriques standards
Tension	230 V
Puissance	Max 3680 W
Fonctions principales	Programmation de l'allumage et de l'extinction, fonction aléatoire
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Idéal pour la gestion de l'éclairage et des appareils électriques à distance

FOIRE AUX QUESTIONS - INTERRUPTEUR HORAIRE PROGRAMMABLE IHP 3C-REF 15350 MERLIN GERIN

Comment programmer l'interrupteur horaire MERLIN GERIN IHP 3C-REF 15350 ?

Pour programmer l'interrupteur, appuyez sur le bouton 'PROG' et suivez les instructions affichées sur l'écran. Vous pouvez définir les heures de début et de fin pour chaque jour de la semaine.

Que faire si l'interrupteur ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement alimenté. Assurez-vous que le disjoncteur n'est pas désactivé et que les connexions électriques sont sécurisées.

Comment réinitialiser l'interrupteur horaire ?

Pour réinitialiser l'interrupteur, appuyez et maintenez le bouton 'RESET' pendant environ 5 secondes jusqu'à ce que l'écran clignote.

L'interrupteur affiche une erreur, que faire ?

Si une erreur s'affiche, consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, vérifiez les connexions et redémarrez l'appareil.

Est-il possible de programmer des cycles répétitifs ?

Oui, l'interrupteur permet de programmer des cycles répétitifs pour chaque jour de la semaine. Vous pouvez définir des horaires différents pour chaque jour.

Comment changer l'heure sur l'interrupteur ?

Pour changer l'heure, accédez à la fonction 'Horloge' en appuyant sur le bouton dédié, puis utilisez les flèches pour régler l'heure et les minutes.

L'interrupteur fonctionne-t-il avec des ampoules LED ?

Oui, l'interrupteur est compatible avec les ampoules LED, mais assurez-vous que la puissance totale ne dépasse pas la capacité maximale de l'appareil.

Puis-je utiliser cet interrupteur pour des appareils à haute consommation ?

Vérifiez la capacité de charge maximale de l'interrupteur dans le manuel. Ne dépassez pas cette capacité pour éviter d'endommager l'appareil.

Comment savoir si l'interrupteur est en mode manuel ou automatique ?

L'état actuel de l'interrupteur est généralement affiché sur l'écran. Si l'indicateur 'AUTO' est allumé, l'appareil est en mode automatique.

Que faire si l'affichage de l'interrupteur est éteint ?

Si l'affichage est éteint, vérifiez l'alimentation électrique. Si tout est en ordre, l'interrupteur peut être défectueux et nécessiter une réparation.

MODE D'EMPLOI INTERRUPTEUR HORAIRE PROGRAMMABLE IHP 3C-REF 15350 MERLIN GERIN

IHP 3C - 4C interrupteur horaire programmable

réf. : 15350 15351

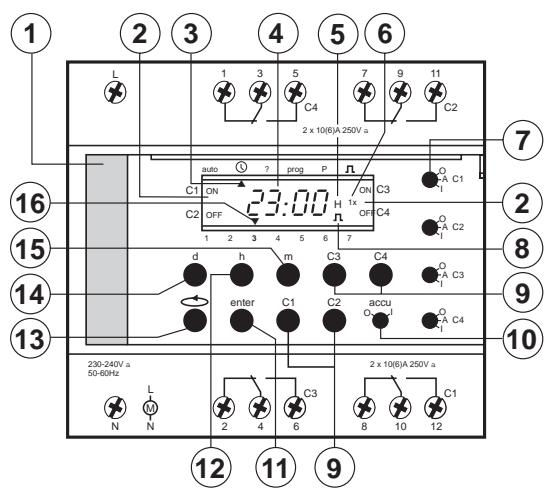

Légende

1 - Emplacement notice. 2 - Visualisation de l'état de commutation des canaux :

ON: en circuit / OFF: hors circuit.

3 - Visualisation de la fonction. 4 - Indication heures / minutes. 5 - H: Programme vacances. 6 - Dérivation.

7 - Fonctionnement : O Arrêt permanent A Automatique 1 Marché forcie 8 - Symbole de la programmation temporisée.

Par son utilisation

Adapté aux secteurs domestique et tertiaire, permet de commander l'ouverture et la fermeture d'un ou deux circuits indépendants par l'intermédiaire d'un programme pré-établi par l'utilisateur et gardé en mémoire.

Par son principe de fonctionnement

Ouvre et ferme automatiquement trois ou quatre circuits suivant un programme pré-établi par l'utilisateur et gardé en mémoire.

IHP 15351 4 circuits. IHP 15350 3 circuits. 128 commutations (64 ON - 64 OFF) maximum sont possibles. programmation en blocs de jours. ■programmation impulsionnelle.15a59 secondes). ■ dérogation vacances. commutations heure ete / heure hiver. mémoire assurée par module pile lithium interchangeable.

Important : par mesure de sécurité, l'installation et le montage ne doit être effectué que par un personnel spécialisé.

9 - Touche choix canal. 10 - Mise sous tension. 11 - Touche de défilement des commutations et mise en mémoire. 12 - Touche réglage heures / programme de vacances. 13 - Choix de la fonction. 14 - Touche réglage jour. 15 - Touche réglage minutes. 16 - Indication jours : curseur sur 1 = lundi, sur 2 = mardi, etc...

Recommandation d'installation

Éviter la proximité d'appareils à champs magnétiques (perturbations de fonctionnement). Placer de préférence l'appareil dans la zone la moins chaude du coffret. Sur des réseaux perturbés, prévoir une alimentation séparée (éventuellement avec contrôle).

Branchez votre ihp

Vers l'utilisation C1

relayage pour utilisation au-delà des puissances admissibles

(1) Déterminer le calibre du disjoncteur en fonction de la section des câbles. (2) Calculer le calibre du contacteur en fonction de la puissance des récepteurs.

Affichez votre date et heures

1 - Mise en marche de l'IHP. commutateur ⑩ sur 1. 2 - Effectuez la remise à zéro des mémoires programmes et date / heures. Appuyez simultanément quelques secondes sur les touches :

vous obtenez :

3 - Sélectionnez le jour avec la touche (d). ■ Affichez l'heure par appui permanent (défilement) ou impulsif (pas à pas):

de [h pour affichage de l'heure m pour affichage des minutes

• validate avec la touche (enter).

4- Pour passer de l'heure d'été à l'hiver, appui simultané.

(Programmation maximale, 7 jours à l'avance)

d et h = +1 heure d et m = -1 heure (passage heure d'été) (passage heure d'hiver)

Le changement se fera le dimanche à 2 H 00.

5-Pour modifier l'heure, sélectionnez 1 avec la touche Ex.: vous boutonnez l'écran: reprenez la série 3.

programmez votre 1er canal □ préparer les commutations ON et OFF désirées (remplir le tableau)

		Lundi 1	Mardi 2	Mercredi 3	Jeudi 4	Vendredi 5	Samedi 6	Dimanche 7
C1	ON 1
	OFF 1
C2
	ON 1
C3
	OFF 1
C4	ON 1
	OFF 1

Attention: En mode "programme" l'IHP retourne en mode affichage "heure".

Si aucune touche n'est manœuvrée en 1 minute.

programmez : sélectionnez "Prog" à l'aide de la touche

Apparaît sur l'écran :

choisissez votre canal à programmer.

Exemple : appuyez sur C3

□vous êtes prêt pour la première programmation choisissez le jour par appui successif sur d lorsque la flèche clignotante est en face du jour désiré, appuyez sur enter pour valider ce jour. Ex.: lundi Puis Enter 1 Prog ON ne clignote plus 1234567 □ introduire l'heure de la première commutation ON du Lundi, touche h) puis in puis validez enter. procédez de la même manière pour la commutation OFF et les suivantes du Lundi ou des autres jours: un appui sur C3 commutation ON, un deuxième appui sur C3 commutation OFF.

procédez de la même manière pour programmer le 1^er, 2^ème ou / et 4^ème canal. □retour en "auto" avec touche

Programmez la même commutation sur plusieurs jours

Programmez d'une façon répétitive des commutations, sur un groupe de jours ou sur la période, sur 1, sur 2, sur 3 ou sur les 4 canaux.

exampie:

1- pour sélectionner "Prog". 2 - Appuyez sur (C1).

5 - Appuyez sur C1

6 - Reprenez à l'étape 3

Procédez de la même manière pour les autres commutations de votre canal 1. Procédez de la même manière pour programmer votre deuxième, troisième ou quatrième canal.

Nota :

Cette méthode permet d'augmenter les possibilités de la programmation. Il est ainsi possible d'obtenir jusqu'à :

128 pas x 7 jours = 896 commutations par semaine.

1 - Interrogez votre programme

■ selectionnez "?" avec la touche le nombre de pas de programmes encore disponibles est indiqué. choisissez notre canal (ex. C2)CHOISISEZ le jour avec la touche d ■ visualisez les commutations programmées par appuis successifs puis enter. la fin de programmation est représentée par "END". retour à "auto" par la touche

2 - Provoquez une anticipation de marche, en position "auto

■ Anticipez une commutation sur canal 1 et / ou canal 2, et / ou canal 3, et / ou canal 4. Appuyez sur C1 et / ou C2 et / ou C3 et / ou C4, le programme continuant à se dérouler normalement jusqu'aux commutations suivantes.

3 - Dérogation prioritaire sur un programme

■ sélectionnez "Prog" avec appuyez sur enter pour valider (1x) sur l'écran, ce qui rend prioritaire la programmation qui suit. choisissez votre canal : ex. ©1 puis continuez votre programmation comme définis dans le § "Programmer vos deux canaux" retour à "auto" par la touche - cette programmation s'efface après avoir été utilisée.

4 - Effacement partiel d'une commutation

■ soit en position "?" lecture de programme, soit en cours de programmation "Prog". Effacer l'ordre erroné ou à supprimer par l'action simultanée de +

5 - Effacement total du programme

■ sélectionnez la position "?" avec la touche. Supprimez la totalité du programme par l'action simultanée des touches

6 - Impulsion "J" prioritaire sur un programme (le point 3 est applicable à l'impulsion J) ■ sélectionnez "l" avec la touche Apparait à l'écran :

choisissez votre canal a programmer ex. C1 1 appui:

2 appuis :

choisissez le jour avec la touche d puis validez par entree introduisez l'heure pour la commutation ON ou OFF, touche h puis m puis validez par (enter).

Apparaît à l'écran :

Choisissez la durée de la temporisation touche (maximum 59s) puis validez par (enter). Retour en "auto" avec la touche

7 - Programmez une dérogation vacances

La dérogation vacances permet une mise sur "arrêt" du contact pour une période régulable de 1 à 45 jours, et qui peut être programmée 21 jours à l'avance.

appuyez sur h

maintenez enfoncée la touche h pendant tout le réglage.

□ Réglez votre nombre de jours de vacances par appuis successifs sur m x 31

□ Votre dérogation doit débuter dans 10 jours. Programmez le nombre de jours par appuis successifs sur □ x 10

La dérogation débutera dans 10 jours à minuit du même jour.

annulez votre dérogation vacances. recommencez la programmation précédente en affichant

Les commutations manuelles permanentes ON/OFF ont priorité sur la dérogation vacances.

8 - Provoquez une marche forcée, ou un arrêt permanent

La rotation du switch A affecte le canal 1 ou 2 ou 3 ou 4.

O_A^A = arrêt permanent

Q = marche forcée

=retour marche programmée

Caractéristiques techniques

type 1 BSTU selon EN 60730-2-7 ■ tension d'alimentation : 230-240V a ■ fréquence: 50-60Hz. calibre contact de sortie 10A/250V a = 1 6A/250Va cos = 0,6 ■ consumption: 8,5VA ■ base de temps : quartz. mémoire : 128 pas de programme sur 1 canal ou réparti sur les 4 canaux. ■ temps mini entre 2 commutations : 1 minute. ■ précision ± 1 seconde / 24 heures sous 20°C. ■ affichage par cristaux liquides. ■ réserve de marche : sauvegarde 3 ans par pile au lithium. conserve les mémoires et l'heure, mais n'effectue pas les commutations, en cas de coupure de courant). type de réglage : 1 B STU selon EN 60730 ■ température d'utilisation: -10°C à +45°C capacité maxi des bornes de raccordement : 6 mm². ■ encombrement : 10 pas de 9 mm. ■ poids: 0,350 kg. ■ indices de protection : IP20 selon EN 60529. protection contre les chocs électriques : classe II selon EN 60335-1.
