TM550-TRAFFIC-MODULE - Module de trafic GPS NAVMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de trafic GPS
Marque	NAVMAN
Modèle	TM550-TRAFFIC-MODULE
Technologie	RDS-TMC (Radio Data System - Traffic Message Channel)
Alimentation	12V DC via adaptateur allume-cigare fourni avec l'iCN 550
Connectivité	USB, prise mâle/femelle, antenne FM
Antenne	Antenne FM avec ventouses pour fixation sur pare-brise
Compatibilité	Navman iCN 550 (socle de synchronisation)
Fonctions principales	Réception des informations trafic en temps réel, transmission au GPS, affichage des alertes, évitement automatique des embouteillages
Sécurité	Ne pas obstruer la visibilité du conducteur, ne pas gêner le déploiement des airbags, ne pas manipuler en conduisant, éviter l'exposition prolongée au soleil
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées	Antenne FM et ventouses disponibles auprès du fabricant
Informations générales	Conforme à la section 15 de la réglementation FCC
Contenu de l'emballage	Module TM 550, antenne FM, câble USB, ventouses
Température de fonctionnement	De 0°C à 60°C (estimation)

FOIRE AUX QUESTIONS - TM550-TRAFFIC-MODULE NAVMAN

Comment installer le module TM 550 dans mon véhicule ?

Branchez l'antenne FM au TM 550, puis placez le module sur le socle de synchronisation de l'iCN 550. Fixez l'antenne sur le pare-brise à l'aide des ventouses, idéalement verticalement côté passager à environ 8 cm du bord. Branchez le câble USB à l'iCN 550 et l'adaptateur 12V à la prise allume-cigare. Le module fonctionne dès qu'il est alimenté.

Pourquoi mon iCN 550 n'affiche-t-il pas les informations trafic ?

Vérifiez que le TM 550 est correctement branché et alimenté. Assurez-vous que l'antenne FM est bien positionnée pour capter une station FM diffusant des données RDS-TMC. Vous pouvez changer de station dans les préférences RDS-TMC. Si le problème persiste, redémarrez l'iCN 550 après avoir débranché le module.

Comment configurer l'évitement automatique des embouteillages ?

Dans le menu Préférences de l'iCN 550, sélectionnez Circulation, puis Actions liées aux événements TMC. Choisissez 'Réacheminement automatique' pour les événements liés à la circulation. Vous pouvez aussi opter pour 'M'avertir' pour décider manuellement. Validez avec Enregistrer.

Le module TM 550 est-il compatible avec d'autres GPS que l'iCN 550 ?

Non, le TM 550 est spécifiquement conçu pour fonctionner avec le socle de synchronisation de l'iCN 550 de Navman. Il n'est pas compatible avec d'autres appareils.

Puis-je utiliser le TM 550 sans l'antenne FM fournie ?

Non, l'antenne FM est indispensable pour capter les signaux RDS-TMC. Utilisez exclusivement l'antenne fournie pour une réception optimale. Si elle est endommagée, contactez le service après-vente.

Comment nettoyer le module TM 550 ?

Débranchez le module avant nettoyage. Utilisez un chiffon doux légèrement humide (pas de produits chimiques). Séchez soigneusement. Évitez de nettoyer l'antenne avec des solvants.

Que faire si le module ne s'allume pas ?

Vérifiez la connexion de l'adaptateur 12V à la prise allume-cigare et au câble d'alimentation de l'iCN 550. Assurez-vous que le véhicule est allumé (la prise peut être inactive). Si le problème persiste, le module peut être défectueux ; contactez le service client Navman.

Comment changer la station RDS-TMC par défaut ?

Dans le menu Préférences, allez dans Circulation, puis Réglage station RDS-TMC. Une liste des stations disponibles s'affiche. Sélectionnez celle souhaitée et tapez sur Régler. La station deviendra par défaut au prochain démarrage.

Le module TM 550 peut-il être utilisé dans un autre pays ?

Oui, il fonctionne partout où des stations FM diffusent des données RDS-TMC. Lorsque vous changez de zone, le module se recalibre automatiquement sur les nouvelles stations disponibles.

Comment ignorer un événement trafic sur mon itinéraire ?

Dans l'écran Embouteillage (accessible depuis l'écran État de la circulation), tapez sur 'Ignorer' pour l'événement concerné. Vous pouvez aussi configurer les préférences pour 'Ne rien faire' pour les événements non critiques.

MODE D'EMPLOI TM550-TRAFFIC-MODULE NAVMAN

Manuel d'utilisation

Informations importantes sur la sécurité

Veuillez tirer attentivement ces informations avant d'instruire l'appareil dans le véhicule

!	Ce symbole correspond à l'alerte de sécurité. Il sert à vous avertir en cas d'eventuels risques de préjudice corporel. Conformez-vous à tous les messages qui seront ce symbole afin d'éviter toutes blessures ou tout décès.
▲AVERTISSEMENT	AVERTISSEMENT indique une situation à risque qui, si elle n'est pas évitée, pourrait provoquer des blessuresgraves voire un décès.
▲ATTENTION	ATTENTION indique une situation à risque qui, si elle n'est pas évitée, pourrait provoquer des blessures légères à moyennes.
ATTENTION	Lorsque le signal ATTENTION s'affiche sans le symbole d'alerte de sécurité, il indique une situation à risque qui, sielle n'est pas évitée, risque d'entrainer des dommages.

Averagement

Retirer l'équipement d'origine, ajouter des accessoires ou apporter des modifications à votre véhicule est susceptible d'affecter la sécurité du véhicule ou de rendre son utilisation illégale sous certaines juridictions.

Conformez-vous à toutes les instructions relatives au produit ainsi que celles qui figurent dans le guide de votre véhicule concernant accessoires ou modifications.

Examinez les lois de votre pays relatives à l'utilisation d'un véhicule lorsque des accessoires ont été ajoutés ou des modifications apportées.

Averagement

Lors de l'utilisation du TM 550 dans un véhicule, il vous appartient de placer, de fixer et d'utiliser celui-ci de manière à ne pas provoquer d'accidents, de blessures ou de dommages. Respectez toujours les règles de sécurité au volant.

Fixez l'antenne du TM 550 dans un emplacement sûr et n'obstruant pas la visibilité du conducteur.

Ne fixez pas le TM 550 dans une position susceptible de gêner le bon fonctionnement du véhicule ou d'interférer avec le déploiement des airbags ou de tout autre équipement de sécurité.

Avant la première utilisation du TM 550, familiarisez-vous avec cet appareil et son mode de fonctionnement.

N'essayez pas de fixer ou d'ajuster le TM 550 lorsque vous êtes au volant.

Attention

Ne manipulez pas l'appareil lorsqu'il est chaud ; laissez-le d'abord refroidir à l'abri du soleil.

Attention

Ne laissez pas l'appareil en plein soleil lorsque le véhicule est stationné pour des périodes prolongées; une surchauffe risquerait de l'abîmer. Pour éviter tout vol, ne laissez pas le TM 550 à la vue de tous dans un véhicule laissé sans surveillance.

La non-observation de ces instructions risquerait de provoquer la décès, blessures graves ou dommages. Navman décline toute responsabilité en cas d'utilisation de ce produit d'une manière qu'enque qui serait susceptible de causer un décès, des blessures ou des dommages, ou d'enfreindre la loi. Navman n'est pas responsable de la précision des informations sur la circulation communiquées par des tiers et décline toute responsabilité en cas d'accident, de blessures ou de dommages causés par de telles informations.

Table des matières

1. Fonctions du pack Alertes de circulation 8
2. Configuration du TM 550 10 4. RDS-TMC et navigation 11
3. Menu contextuel des événements liés à la circulation 13
4. Préférences du RDS-TMC 14 Service d'assistance technique 18

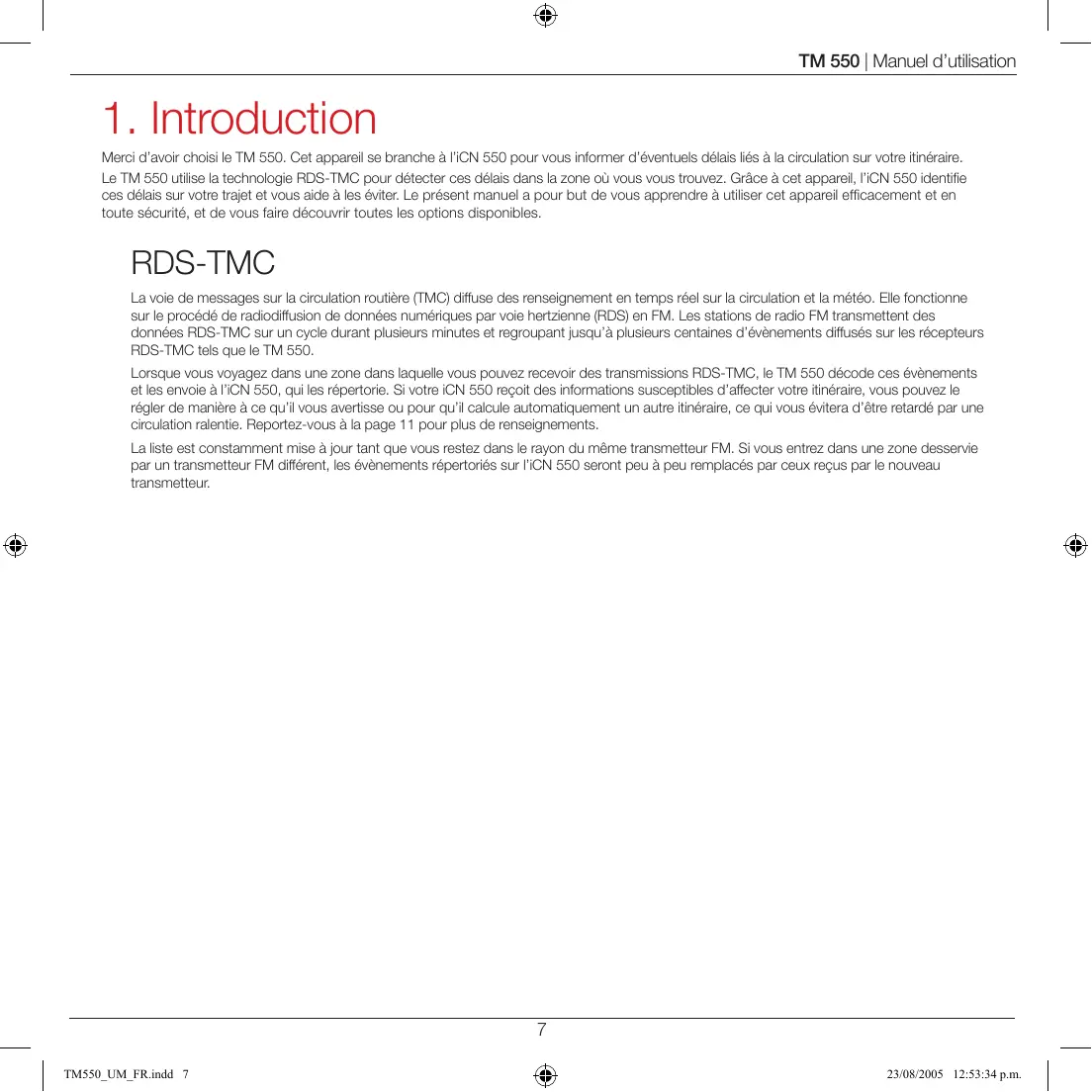

1. Introduction

Merci d'avoir choisi le TM 550. Cet appareil se branche à l'ICN 550 pour vous informer d'éventuels délais à la circulation sur votre itinéraire. Le TM 550 utilise la technologie RDS-TMC pour détecter ces délais dans la zone où vous vous trouvez. Grâce à cet appareil, l'ICN 550 identifie ces délais sur tout trajet et vous aide à les éviter. Le présent manuel a pour but de vous apprendre à utiliser cet appareil efficacement et en toute sécurité, et de vous faire découvrir toutes les options disponibles.

Rds-tmc

La voie de messages sur la circulation routière (TMC) diffuse des renseignements en temps réel sur la circulation et la météo. Elle fonctionne sur le procédé de radiodiffusion de données numériques par voie hertzienne (RDS) en FM. Les stations de radio FM transmettent des données RDS-TMC sur un cycle durant plusieurs minutes et regroupant jusqu'à plusieurs centaines d'événements diffusés sur les récepteurs RDS-TMC tels que le TM 550.

Lorsque you voyagez dans une zone dans laquelle you pouze recevoir des transmissions RDS-TMC, le TM 550 decode ces evénements et les envoie a l'ICN 550, qui les repertorie. Si vous iCN 550 reoit des informations susceptibles d'affectorer votre itinétaire, vous pouze le régler de manière à ce qu'il you avretisse ou pour qu'il calcule automatiquement un autre itinétaire, ce qui you évitera d'être retardé par une circulation ralentie. Reportez-vous à la page 11 4 pour plus de renseignements.

Laissez est constamment mise à jour tant que vous restez dans le rayon du même transmetteur FM. Si vous entrez dans une zone desservie par un transmetteur FM différent, les événements repertoriés sur l'ICN 550 seront peu à peu remplacés par ceux reçus par le nouveau transmetteur.

2. Fonctions du pack alertes de circulation

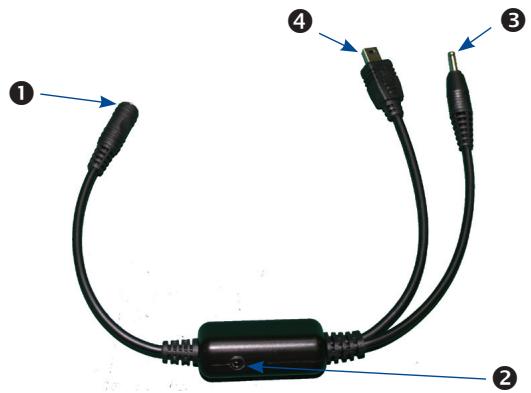

TM 550

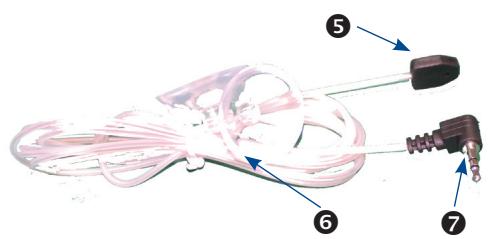

Antenne FM

	Elément	Description
1	Prise d'alimentation	Se branche à l'adaptateur de courant de 12V DC de l'iCN 550.
2	Prise de l'antenne FM	Prise servant à brancher l'Antenne FM pour une bonne réception des messages RDS-TMC par votre TM 550.
3	Prise mâle	Permet de relier le TM 550 à la prise fémelle de l'iCN 550 et de charger l'iCN 550 tout en affichant les messages RDS-TMC.
4	Câble USB	Se branche à la prise USB de l'iCN 550 et permet d'afficher les messages reçus sur le TM 550.
5	Antenne FM	Permet au TM 550 de receivevoir des signaux RDS-TMC.
6	Ventouses	Permettent d'apposer l'antenne FM sur votre pare-brise. Reportez-vous à la page 9 pour plus de renseignements.
7	Prise de l'antenne FM	Transmet les données reçues à partir de l'antenne FM sur le TM 550.

3. Configuration du TM 550

Première étape : Branchement de l'antenne FM au TM 550

1. Branchez la prise mâle de l'antenne FM sur la prise femelle correspondante du TM 550.

Deuxième étape : Placement du TM 550 sur le socle de synchronisation de l'iCN

1. Placez le TM 550 au dos du socle de synchronisation de l'iCN 550.
2. Positionnez l'ICN 550 dans votre véhicule en vous conformant aux instructions contenues dans le Guide d'installation de l'ICN 550 dans le véhicule. Suivez les règles de sécurité énumérées en page 4 du Manuel d'utilisation de l'ICN 550 et veillez à ce que la ICN n'obstrue pas la visibilité du conducteur ni ne gène le fonctionnement des airbags ou de tout autre équipement de sécurité du véhicule.

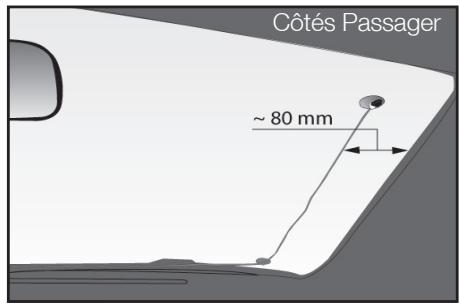

3. Apposez l'antenne FM sur votre pare-brise à l'aide des ventouses fournies. Afin d'obtenir une meilleure réception, l'antenne FM doit être positionnée verticalement le long du pare-brise du côté passager à approximativement 8 cm du bord du pare-brise.

REMARQUE : il se peut que vous ayez à repositionner l'antenne FM plusieurs fois pour atteindre sa position optimale. N'essayez pas de repositionner l'antenne FM lorsque vous êtes au volant.

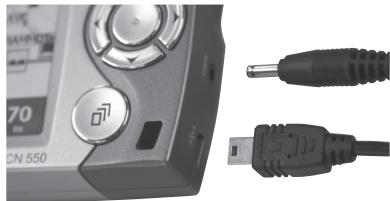

Troisième étape : branchement du TM 550 à l'icn 550

1. Reliez le câble USB à la prise USB de l'ICN 550.
2. Branchez la prise à la prise d'alimentation de l'ICN 550.

REMARQUE: si vous débranchez le TM 550 de l'ICN 550, la touche Circulation restera activée.

• Pour la désactiver, redémarrez l'ICN 550.
• Pour recevoir à nouveau des messages RDS-TMC, rebranchez le TM 550 à votre appareil et à une prise de courant.

Quatrième étape : branchement du TM 550 à l'alimentation électrique

1. Branchez la prise du TM 550 au câble d'alimentation de l'iCN 550.
2. Branchez l'adaptateur de courant de 12V DC de l'iCN 550 à la prise allume-cigare du véhicule.

REMARQUE: le TM 550 fonctionne uniquement lorsqu'il est branché à une source d'alimentation.

Vous pouvez emporter votre TM 550 partout avec vous; il fonctionne dès que vous l'avez installé. Lorsque vous allumez le TM 550, l'option Circulation sur l'écran Menu principal est activée.

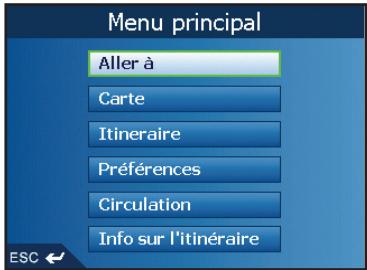

Tapez sur Circulation pour afficher l'écran Etat de la circulation (voir page 11 pour plus de renseignements.)

4. Rds-tmc et navigation

Le TM 550 est prêt à fonctionner une fois installé. Lorsque l'ICN 550 reçoit la notification d'un événement RDS-TMC, l'icone Notification d'un événement lié à la circulation s'affiche à droite des écrans de visualisation de l'itinéraire. Reportez-vous à la page 17 pour une description de ces icônes.

Lorsque vous au volant, iCN 550 affiche s'il reçoit des données RDS-TMC sur les écrans de visualisation de voie itinéraire.

S'il reçoit des données RDS-TMC, elles s'afficheront à droite de l'écran. - Dans le cas contraire, cela s'affichera également à droite de l'écran.

Tapez sur l'icône RDS-TMC pour afficher l'écran État de la circulation.

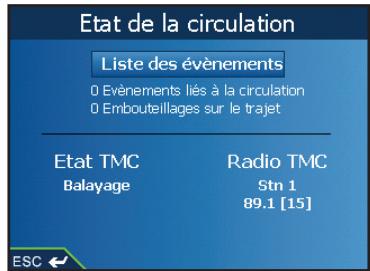

L'écran État de la circulation affiche des informations sur le service RDS-TMC que vous utilisez.

• État TMC indique si vous iCN 550 reçoit des données TMC ou si vous TM 550 recherche une station radio transportant des informations TMC.
• La radio TMC affiche le nom et la fréquence du service TMC sur lequel le TM 550 est réglé. Voir page 16 pour plus de renseignements sur le réglage du TM 550. La Liste des événements affiche le nombre de notifications d'événements requises par l'ICN 550 et le nombre d'événements sur votre trajet.

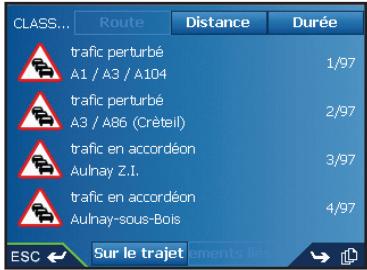

Tapez sur Nombre des événements pour afficher l'écran Nombre des événements.

Vous avez la possibilité de filtrer la liste en fonction des événements sur votre trajet ou de tous les événements.

• Tapez sur Sur le trajet pour n'afficher que les événements rencontrés sur votre trajet.
• Tapez sur Tous pour afficher tous les événements reçus par votre iCN 550.

Vous pouvez classer les événements par Route, Distance, ou Durée.

• Tapez sur Route pour afficher la liste des noms des routes.
• Tapez sur Distance pour afficher la liste des distances par rapport à votre position actuelle. Tapez sur Durée pour afficher la liste du temps écoulé depuis que l'événement a eu lieu. L'événement le plus récent apparait en haut de la liste.

Tapez sur pour avancer dans la liste et sur ESC pour revenir en arrière. Tapez sur ESC sur le premier écran pour revenir à l'écran État de la circulation.

Tapez sur n'importe quel événement pour afficher l'écran Embouteillage.

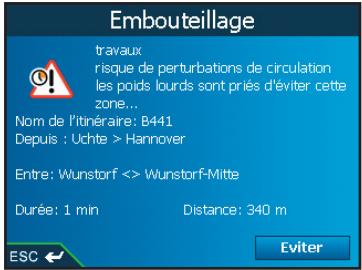

L'écran Embouteillage affiche des renseignements détaillés sur un événement RDS-TMC donné. Ces renseignements comprennent :

• Une brève description de l'événement.
• Une icône indiquant le type d'événement (voir page 17 pour plus de détails.)
• Le nom du trajet - le nom de la rue sur laquelle a lieu cet événement. À partir de la zone où il commence.
• Entre - les emplacements où cet événement commence et se termine. Si l'événement se produit sur une autoroute, les jonctions touchées sont indiquées.
• Durée - temps écoulé depuis que l'iCN 550 a reçu les premières informations concernant l'événement.
• Distance - la distance qui vous sépare de l'évènement.

Tapez sur Eviter pour éviter un événement. La touche Eviter n'est pas disponible lors d'un événement de dégagement.

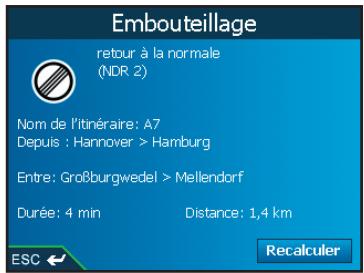

Tapez sur Recalculer pour recalculer l'itinéraire. La touche Recalculer n'est disponible que lors d'un événement de dégagement.

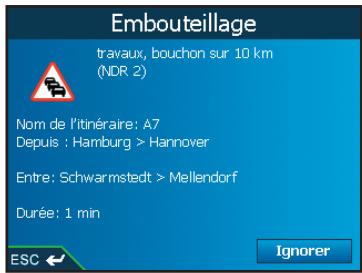

Tapez sur Ignorer pour ignorer un événement. Si un événement se produit sur toute itinéraire, vous serez toujours dirigé vers cet événement.

Tapez sur ESC pour revenir à l'écran List des événements.

5. Menu contextuel des événements liés à la circulation

Lorsque le TM 550 est relié à l'ICN 550, vous pouvez vous servir du menu contextuel sur l'écran Carte en 2D pour accéder aux fonctions RDS-TMC.

Pour afficher le menu contextuel Événement lié à la circulation, procédez aux étapes suivantes :

1. Sur l'écran Menu principal, tapez sur Carte.

L'écran Carte en 2D s'affiche.

• Utilisez la touche multi-selection ou le stylet pour vous déplacer sur l'écran Carte en 2D.
• Pour afficher une plus petite zone en détail, appuyez sur +.
• Pour afficher une zone plus vaste avec moins de détails, appuyez sur.
• Tapez sur l'écran Carte en 2D ou appuyez sur la touche multi-selection pour afficher les réticules.
• Pour effacer les réticules, appuyez sur ESC.
• Placez l'intersection des réticules sur une Alerte RDS-TMC.
• Tapez sur l'intersection des réticules ou appuyez sur la touche multi-selection.

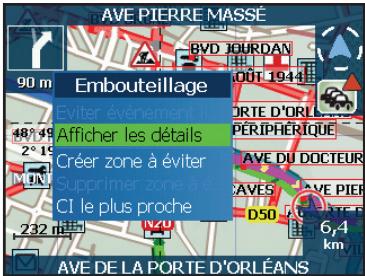

Le menu contextuel Évènement lié à la circulation s'affiche.

1. Sélectionnez l'une des options suivantes :

Option du menu	Description
Eviter événement	Calcule un itinéraire depuis votre position actuelle jusqu'à votre destination en évitant l' événement en question.
Afficher les détails	Affiche l'écran Evénement lié à la circulation pour l'évenement en question.
Ajouter une zone à éviter	Ajoute une zone à éviter que vous pourrez ensuite dimensionner.
Supprimer une zone à éviter	Supprime la zone à éviter sélectionnée.
CI le plus-Proche	Affiche l'écran Sélectionner CI.Permet de sélectionner le type de CI puis le CI vers lequel se diriger.

6. Préférences du rds-tmc

Le TM 550 reçoit des signaux RDS-TMC, qu'il transmet à l'iCN 550. Vous pouvez définir la manière de procéder de l'iCN lorsqu'il reçoit des messages RDS-TMC.

Configuration des préférences rds-tmc

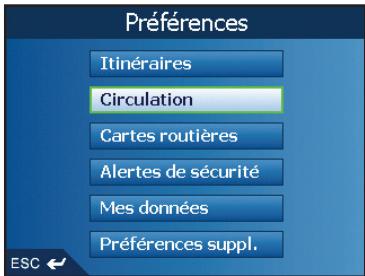

1. Dans le Menu principal, tapez sur Préférences. L'écran Préférences s'affiche.

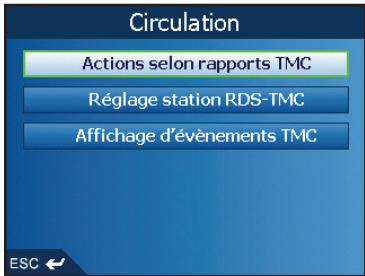

1. Tapez sur Circulation. L'écran Circulation s'affiche.

1. You coupez à l'aide de cet écran sélectionner les messages RDS-TMC qui s'afficheront sur votre iCN 550 et déterminer la manière de procéder lors de la réception d'un message.
2. Tapez sur Actions liées aux événements TMC pour modifier la manière de procéder de votre iCN lors de la notification d'un événement RDS-TMC. L'écran Actions liées aux événements TMC s'affiche. Reportez-vous à la page 15 pour plus de renseignements.
3. Tapez sur Réglage station RDS-TMC pour changer la station sur laquelle le TM 550 reçoit des messages RDS-TMC. Reportez-vous à la page 16 pour plus de renseignements.
4. Tapez sur Afficher événement TMC pour sélectionner les types d'événements TMC pour lesquels vous souhaitez que l'ICN 550 exécute une action. Reportez-vous à la page 16 pour plus de renseignements.

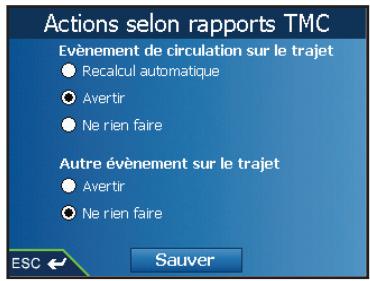

Actions liées aux événements TMC

Vous pouvez grâce à l'écran Actions liées aux événements TMC configurer vot rCN 550 de manière à effectuer des actions précises lors de la présence d'un événement sur toute itinéraire.

Le CN 550 peut traiter deux types d'événements : Événement lié à la circulation et Autres événements.

• Un Événement lié à la circulation est un événement qui provoque des déçais de circulation, par exemple une collision entre deux voitures ayant entraîné un embouteillage.
• Un autre événement ne retarde pas la circulation - une chute de neige n'ayant causé aucun problème au niveau de la circulation, par exemple.

Pour	Il vous faut
été automatiquement réachaminé jusqu'à votre destination pour éviter un évènement lié à la circulation sur votre trajet	taper sur Réacheminement automatique sur la partie de l'écran Evènement lié à la circulation sur le trajet.
été averti de tout évènement lié à la circulation sur votre itinéraire pour decide d'éviter ou non cet évènement	taper sur M'avertir sur la partie de l'écran Evènement lié à la circulation sur le trajet.
ignorer tous les évènements liés à la circulation qui se trouvent sur votre trajet. Notre iCN 550 ne vous avertira pas de la présence de l'évènement et ne recalculera pas l'itinéraire en fonction de celui-ci mais affichera cet évènement sur les écrans de visualisation d'itinéraire	taper sur Ne rien faire sur la partie de l'écran Evènement lié à la circulation sur le trajet.
été averti de tout autre évènement sur votre itinéraire pour decide d'éviter ou non cet évènement	taper sur M'avertir sur la partie de l'écran Autre évènement sur le trajet.
ignorer tous les autres évènements qui se trouvent sur votre trajet	taper sur Ne rien faire sur la partie de l'écran Autre évènement sur le trajet.

Tapez sur Enregistrer pour enregistrer vos préférences et retourner à l'écran Menu principal.

Tapez sur ESC pour revenir à l'écran Circulation sans enregistrer vos préférences.

• Tapez sur la station sur laquelle vous souhaitez recevoir des messages RDS-TMC. Tapez sur Regler pour configurer vot TM 550 de maniere a recevoir des messages RDS-TMC sur cette station. Lors du prochain demarrage de l'CN 550, celui-ci affichera les messages de la station RDS-TMC par defaut. L'écran Etat de la circulation s'affiche.
• Tapez sur Préférences pour régler une station comme station RDS-TMC par défaut. Notre iCN 550 affichera alors les messages reçus par le TM 550 depuis cette station. L'écran Etat de la circulation s'affiche.

Il se peut que le nombre de stations RDS-TMC disponibles s'étale sur plusieurs écrans, auquel cas s'affichera en bas à droite de l'écran. Tapez sur pour avancer dans la liste et sur ESC pour revenir en arrière. Tapez sur ESC sur le premier écran pour quitter sans changer la station sur laquelle les messages RDS-TMC sont reçus. L'écran Circulation s'affiche.

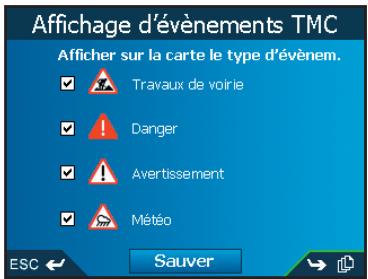

Affichage des événements TMC

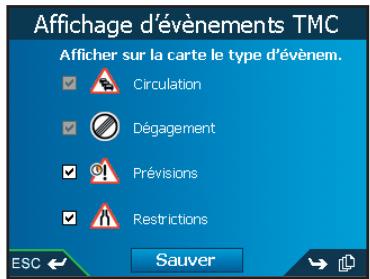

Vous pouvez grâce à l'écran Affichage des événements TMC choisir quels messages parmi ceux envoyés par le TM 550 vous souhaitez que l'ICN 550 ignore ou affiche.

Les messages Circulation et Dégagement sont actifs par défaut et ne peuvent pas être désactivés. Ce sont des Événements liés à la circulation (voir page 15.)

Tapez sur pour avancer dans la liste et sur ESC pour revenir en arrière. Tapez sur ESC sur le premier écran pour quitter sans changer la station sur laquelle le TM 550 reçoit les messages. L'écran Circulation s'affiche.

Tapez sur Enregistrer pour enregistrer vos préférences. L'écran Menu principal s'affiche.

Icône	Type de message	Description de l' événement
	Circulation	Tout événement qui cause du retard sur un itinéraire donné.
	Dégagement	Un Evènement lié à la circulation qui s'est maintainant résorbé.
	Prévisions	Il est prévu qu'un événement ait lieu sur un itinéraire donné.
	Restrictions	La chaussée est rétrécie par exemple suite à une voie fermée sur une autoroute.
	Travaux de voirie	Des travaux ont lieu sur votre itinéraire.
	Danger	Une situation dangereuse survient sur votre itinéraire, par exemple des personnes qui se trouvent sur la route.
	Avertissements	Une situation dont vous devriez être informé est présente sur votre itinéraire, toute fois pas assez grave pour être considérée comme une situation dangereuse ; par exemple un accident léger a eu lieu.
	Météo	Un itinéraire est affecté par les conditions météo, par exemple la route est verglacée.
	Informations	Tout autre événement.

Support technique

Navman NZ Ltd

PO Box. 68-155

Newton

Auckland

Nouvelle-Zélande

Navman USA, Inc.

5275 Capital Boulevard

Etats-Unis d'Amérique

Numéro de téléphone : 866-9-NAVMAN

Cet appareil est conforme à la section 15 de la réglementation FCC. Le fonctionnement de l'appareil est soumis aux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences préjudiciables et (2) cet appareil doit supporter toutes les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement non désiré.

Droits d'auteur

© 2005 Navman NZ Limited. Navman est une marque déposée de Navman NZ Limited.

Tous droits réservés.

SmartST, Drive-Away et Back-On-Track sont des marques déposées de Navman NZ Limited.

Tous droits réservés.

Toutes les autres marques déposées et inscriptions sont la propriété de leurs propriétaires respectifs.

Publié en Nouvelle-Zélande.

MN000481C
