12. Menu déroulant de l’écran de consultation de la carte ..24 13. Démonstration d’itinéraire 25 14. Totalisateur partiel 26 15. Favoris et trajets rapides 27 16. Paramètres 29 Le présent manuel a pour but de vous aider à installer Smart, apprendre comment l’utiliser efficacement et en toute sécurité, et à découvrir toutes les options disponibles.
émis par ces satellites et déterminer votre position exacte d’après ces informations. Les satellites GPS orbitent la terre à une distance d’environ 20.000 km. Alors qu’un récepteur GPS peut détecter des signaux provenant d’un maximum de 12 satellites en même temps, trois seulement suffisent à communiquer la position bidimensionnelle ou “fixe” (latitude et longitude) requise pour les systèmes de navigation embarquée. Les données GPS sont disponibles gratuitement pour tous les utilisateurs. Smart est conçu pour utiliser les données GPS afin de localiser votre position actuelle et calculer le trajet le plus approprié vers la destination de votre choix grâce aux cartes routières disponibles. Smart vous emmène jusqu’à votre destination au moyen d’un guidage vocal et de commandes visuelles, utilisant le flot continu de données GPS pour retrouver votre position.
Lors de l’utilisation de votre ordinateur de poche dans un véhicule, il vous appartient de placer, de fixer et d’utiliser celui-ci de manière à ne pas provoquer d’accidents, de blessures ou de dommages. L’utilisateur de ce produit est entièrement responsable du respect des règles de sécurité au volant. Il vous appartient d’observer les consignes de sécurité ci-dessous à tout moment : • Ne manipulez pas Smart lorsque vous êtes au volant. • N’installez pas votre récepteur GPS ou votre ordinateur de poche d’une manière qui pourrait interférer avec le fonctionnement d’airbags ou d’autres équipements de sécurité du véhicule. • N’utilisez pas et ne manipulez votre récepteur GPS ou votre ordinateur de poche lorsque ces appareils sont chauds, laissez-les d’abord refroidir à l’abri du soleil. Navman décline toute responsabilité quant à l’utilisation de ce produit d’une manière susceptible de causer accidents ou dommages, ou d’enfreindre la loi.
Note : Les utilisateurs de Windows® XP® devront s’assurer que XP® Service Pack 1 ou une version plus récente de ce programme est installé avant de procéder à l’installation de Smart Desktop. 1. Fermez tous les programmes en cours d’exécution sur votre ordinateur. 2. Branchez le lecteur de carte mémoire (fourni) sur le port USB de votre ordinateur. Note : Les utilisateurs de Sony® CLIÉ™ peuvent utiliser MS Import ou Data Import (importation de données) à la place du lecteur de carte mémoire. 3. Introduisez le CD Smart dans le lecteur CD-ROM de votre ordinateur. Le programme d’installation Smart Desktop démarre automatiquement. • Si votre ordinateur ne lance pas automatiquement le CD, démarrez manuellement l’installation : Démarrer > Exécuter. Tapez d:\setupSSP_PALM.exe, d étant la lettre correspondant à votre lecteur CD-ROM. Cliquez sur OK. 4. Suivez les instructions qui s’affichent à l’écran pour installer Smart Desktop. • Sélectionnez la langue de votre choix pour Smart Desktop lorsque cela vous sera demandé. • Lisez et acceptez l’accord de licence lorsque cela vous sera demandé. N’hésitez pas à contacter Navman si vous avez des questions. • Sélectionnez un dossier de destination lorsque cela vous sera demandé. • Sélectionnez votre compte d’utilisateur Palm lorsque cela vous sera demandé. • Effectuez une opération HotSync® lorsque cela vous sera demandé. 5. Smart Desktop s’ouvre. Suivez les instructions pour vous inscrire en ligne et activer Smart sur votre ordinateur de poche. • Lisez et acceptez la déclaration de confidentialité lorsque cela vous sera demandé. • Vous devrez saisir vos coordonnées pour que Navman puisse vous avertir lorsque de nouvelles mises à jour sont disponibles. • Entrez l’Application Key (clé d’application) de votre Smart. • Votre ordinateur se connecte alors à Internet et activate l’Application Key de votre Smart. Vous êtes prêt à installer des cartes routières sur votre ordinateur de poche.
Smart supporte un écran à haute définition, disponible pour les utilisateurs de l’ordinateur de poche Tungsten T3. Deux fichiers supplémentaires doivent être installés pour permettre un affichage plein écran sur le Tungsten T3 : 1. Installez Smart en suivant les instructions ci-dessus. 2. Démarrez l’installation rapide de Palm. 3. Cliquez sur Ajouter et allez chercher le dossier suivant : C:\Program Files\Navman\Navman SmartST Desktop Version 3 for Palm\T3_Large_Screen_Support la lettre C: correspondant au périphérique sur lequel Smart Professional a été installé. 4. Sélectionnez les deux fichiers suivants en appuyant sur la touche CTRL et en maintenant celle-ci appuyée tout en cliquant sur ces deux fichiers : • AppSlipRotate.prc et • StatusBarLib.prc Avertissement - Ces deux fichiers doivent être installés en même temps. S’ils ne sont pas tous deux installés au cours de la même opération HotSync® (voir étape nº 6), il se peut que votre Tungsten T3 soit automatiquement réinitialisé, ce qui provoquerait la perte des données. 5. Cliquez sur Ouvrir. Les fichiers sont maintenant dans la section Ordinateur de poche de l’installation rapide de Palm. 6. Effectuez une opération HotSync pour installer les fichiers sélectionnés sur votre Tungsten T3. 7. Suivez les instructions qui s’affichent sur l’écran de votre ordinateur de poche. . Reportez-vous à la Vous pouvez maintenant visualiser Smart en mode plein écran en tapant sur documentation sur le Tungsten T3 pour plus de renseignements. 6
Nous vous conseillons de consulter régulièrement le site Internet de Navman pour les mises à jour des versions de Smart que vous utilisez : Note : Seules les mises à niveau de l’application Smart sont disponibles sur le site Internet de Navman. Les mises à niveau de cartes routières sont disponibles auprès de votre revendeur Navman. 1. Ouvrez Smart Desktop : Démarrer > Programmes > Navman > Smart Desktop 2. Suivez toutes les instructions qui s’affichent sur l’écran jusqu’à la dernière. Smart Desktop s’affiche. 2. Dans le menu Configuration, sélectionnez Mise à jour du logiciel puis Recherche de mises à jour sur Internet. Votre ordinateur se connecte alors à Internet et affiche le site Internet de Navman. 3. Téléchargez la mise à jour de votre région sur votre ordinateur si celle-ci est disponible. 4. Dans le menu Configuration, sélectionnez Mise à jour du logiciel puis Recherche de mises à jour sur l’ordinateur portable. Suivez les instructions pour mettre à jour votre Smart.
2. Branchez votre ordinateur de poche à votre ordinateur à l’aide d’un câble USB, d’un socle de synchronisation ou d’un autre dispositif qui vous aurait été remis en même temps que votre ordinateur de poche. 3. Activez une opération HotSync® entre votre ordinateur et votre ordinateur de poche. 4. Une fois l’opération HotSync operation terminée, ouvrez Smart Desktop : Démarrer > Programmes > Navman > Smart Desktop. 5. Suivez les instructions • Smart Desktop s’ouvre. 6. Introduisez un CD de cartes routières Smart dans le lecteur CD-ROM de votre ordinateur. Les cartes routières disponibles s’affichent. Note : Smart supporte des cartes routières de Smart version 1.30 ou plus récente. 7. Cliquez sur la carte que vous voulez installer sur votre ordinateur de poche. Les cartes représentent des zones de population et non pas des régions politiques comme des comtés ou des états. Il se peut que vous ayez besoin d’installer plusieurs cartes pour couvrir la zone géographique souhaitée. • Si vous avez déjà activé une Map Product Key (clé de produit de carte) ou si votre ordinateur de poche contenait une Map Product Key activée, la carte changera de couleur pour indiquer qu’elle a été sélectionnée. Passez à l’étape numéro 10. 8. Suivez les instructions d’installation de la Map Product Key. • Saisissez votre Map Product Key. • Votre ordinateur se connecte alors à Internet et active votre Map Product Key. • Vous devrez saisir ou mettre à jour vos coordonnées pour que Navman puisse vous avertir lorsque de nouvelles mises à jour sont disponibles. • Votre ordinateur se connecte à nouveau à Internet et confirme l’activation de votre Map Product Key. 9. Cliquez sur la carte que vous voulez installer sur votre ordinateur de poche. La carte change de couleur pour indiquer qu’elle a été sélectionnée La carte est répertoriée dans la section Sélectionné de l’onglet de cartes sélectionnées. • Si vous avez une autre Map Product Key à activer, passez à l’étape numéro 7. 10. Cliquez sur la touche Ajouter à la Carte pour installer toutes les cartes routières contenues dans la section Selectionné de l’onglet Cartes routières sélectionnées sur le bureau sur votre lecteur de carte mémoire. 11. Une fois l’installation des cartes routières terminées, retirez la carte mémoire du lecteur de carte mémoire et introduisez-là dans votre ordinateur de poche.
1. Introduisez la carte mémoire dans votre lecteur de carte mémoire. 2. Ouvrez Smart Desktop : Démarrer > Programmes > Navman > Smart Desktop. 3. Ouvrez la section Cartes routières sur le Palm : Onglet Palm > Cartes routières sur le Palm. 4. Cliquez sur la carte routière que vous souhaitez supprimer et sélectionnez Supprimer de Palm dans le menu déroulant.

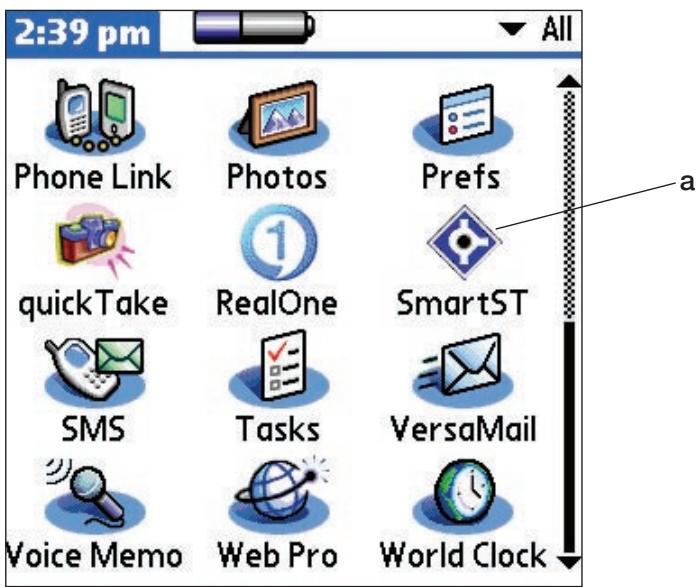

Vous êtes prêt à démarrer Smart et à établir une connexion entre votre ordinateur de poche et le récepteur GPS. 1. Sur la page d’accueil de l’ordinateur de poche, tapez sur l’icône SmartST (a).
3. Le Tutoriel s’affiche. Tapez sur le bouton pour passer d’un écran à l’autre. • Pour ne pas afficher le Tutoriel, sélectionnez la case à cocher Afficher le tutoriel au démarrage. 4. L’écran du Menu principal s’ouvre. Vous êtes maintenant prêt à obtenir des coordonnées GPS.

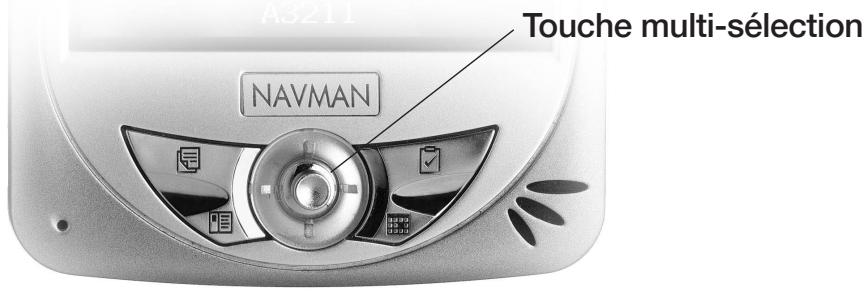

Permet d’ouvrir l’écran du menu principal. Sur l’écran de consultation de la carte, cette touche vous permet de faire un zoom avant pour afficher une portion moindre mais plus détaillée de la carte. Sur l’écran de consultation de la carte en 3D, le bouton d’information réglé sur Angle, cette touche vous permet d’augmenter l’angle de prise de vue. Sur l’écran de consultation de la carte, cette touche vous permet de faire un zoom arrière pour afficher une portion plus étendue mais moins détaillée de la carte. Sur l’écran de carte en 3D, le bouton d’information réglé sur Angle, cette touche vous permet de réduire l’angle de prise de vue.
A l’aide du stylet, naviguez sur l’écran tactile du Pocket PC, utilisez les options du menu principal, choisissez des destinations et configurez l’état du GPS. Reportez-vous au manuel de l’ordinateur de poche pour plus de renseignements sur l’utilisation du stylet sur l’écran tactile. Tapez sur l’écran affichant la carte à l’aide du stylet et maintenez ce dernier enfoncé pour activer le menu contextuel de la carte. Plus de renseignements sur le menu contextuel de la carte en page 24.

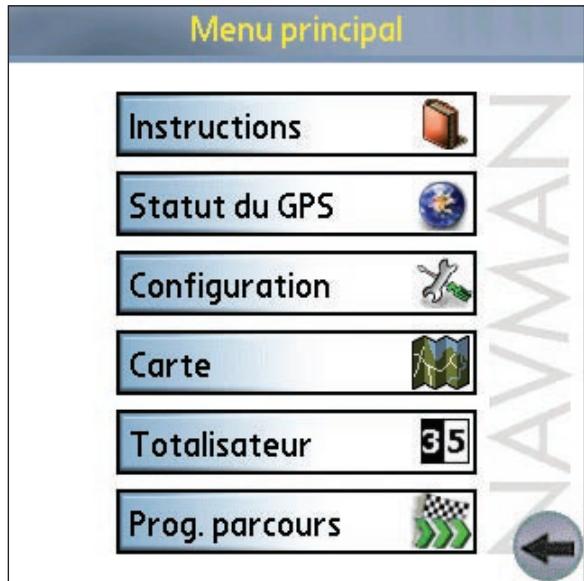

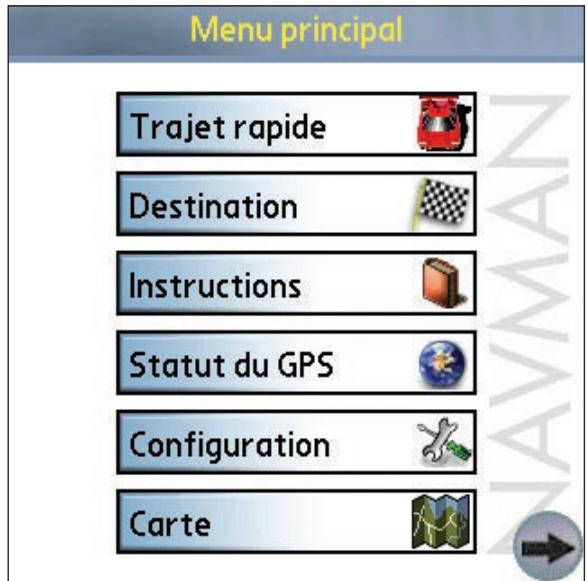

à partir de l’écran de carte pour ouvrir l’écran du menu principal. 1. Tapez sur pour afficher des options supplémentaires du menu principal. 2. Tapez sur

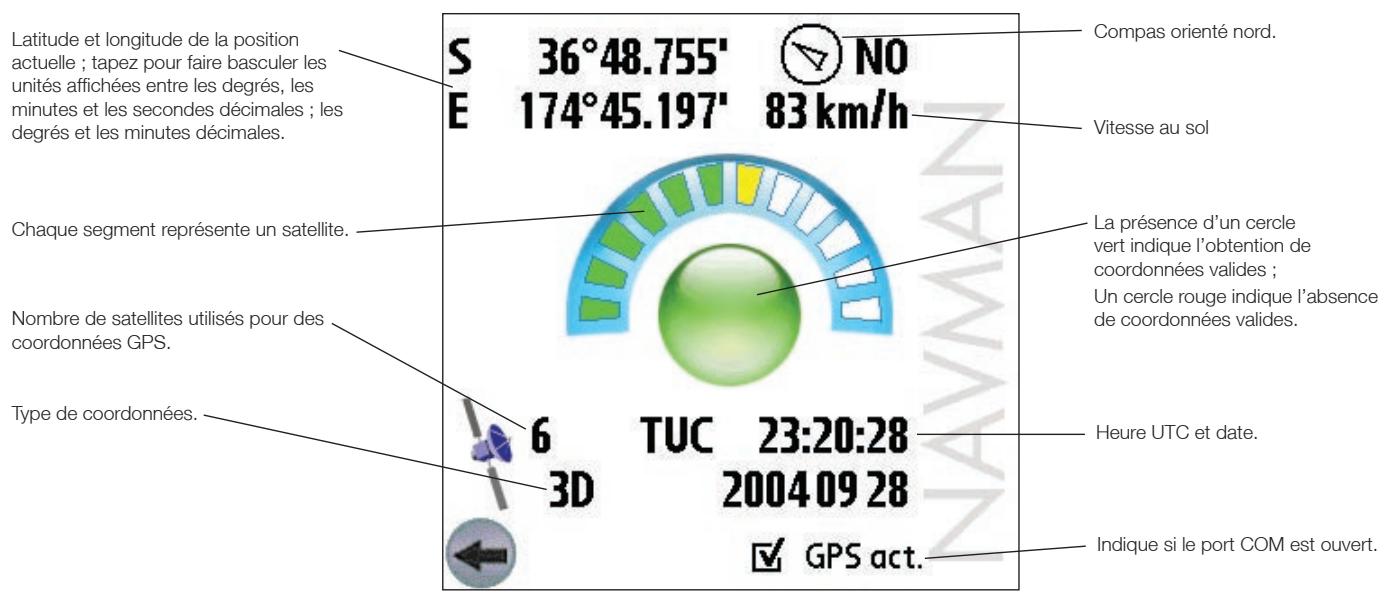

Cet écran affiche une représentation visuelle des informations reçues. La latitude et la longitude sont affichées avec un compas orienté vers le nord, le cap en degrés et la vitesse au sol. Les satellites disponibles sont affichés sous forme de segments. A partir du menu principal, tapez sur Statut du GPS. L’écran d’état du GPS s’affiche : • Segment jaune - un satellite est repéré mais il n’est pas utilisé pour déterminer votre position. • Segment rouge - un satellite est utilisé afin de déterminer des coordonnées bi-dimensionnelles (2D). • Segment vert - un satellite est utilisé afin de déterminer des coordonnées tri-dimensionnelles (3D). Le cercle sous les segments du satellite est vert en présence de coordonnées valides (2D ou 3D) et rouge lorsqu’il n’y a pas de coordonnées disponibles. Même si des coordonnées en 2D suffisent à maintenir une position valide, elles sont plus précises en 3D. Latitude et longitude de la position actuelle ; tapez pour faire basculer les unités affichées entre les degrés, les minutes et les secondes décimales ; les degrés et les minutes décimales.
Type de coordonnées.
2. Tapez sur L’écran Configuration GPS s’ouvre. 3. Tapez sur Série dans la section Port. 4. Reportez-vous aux instructions fournies avec votre récepteur GPS pour sélectionner le débit en bauds. 5. Tapez sur
1. Dans le menu principal, tapez sur Configuration. L’écran de configuration s’affiche. dans l’angle supérieur droit puis sélectionnez GPS dans la case déroulante. L’écran 2. Tapez sur Configuration GPS s’ouvre. 3. Tapez sur Bluetooth dans la section Port. 4. Pour relier l’ordinateur de poche à votre récepteur GPS, tapez sur Découvrir. L’ordinateur de poche recherche alors des dispositifs Bluetooth actifs. 5. Sélectionnez le nom de votre récepteur GPS dans la section Dispositif et tapez sur Sélectionnez. Votre ordinateur de poche obtient alors des coordonnées GPS. Une vue dégagée du ciel est nécessaire pour cela. 6. Tapez sur
Ces messages donnent des renseignements sur l’état de la connexion du récepteur GPS. Le tableau suivant explique la signification de ces messages et suggère des actions à exécuter. Message de statut
(réfléchissant la chaleur), il vous faudra acheter une antenne extérieure GPS (vendue séparément).
Pas de message valide et des données GPS GPS sont reçues.
Note : Selon le pays dans lequel vous vous rendez, il se peut qu’un ou plusieurs champs ne soient pas disponibles lors du choix de la destination.

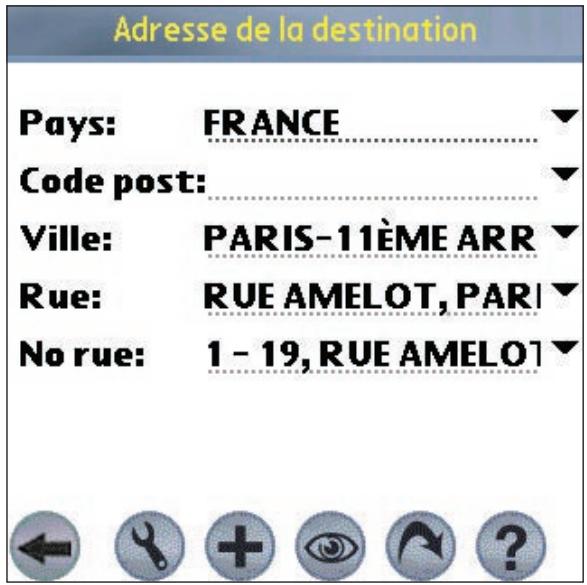

1. A partir du menu principal, tapez sur Destination puis sur Adresse. L’écran Adresse de la destination s’ouvre.
3. Tapez sur l’adresse de destination pour la sélectionner : • Pour sélectionner un code postal, tapez jusqu’à cinq des caractères composant ce code postal dans la case Code post. Sélectionnez le code postal dans la liste qui s’affiche. Note : Lorsque vous vous rendez au Royaume-Uni, entrez les espaces du code postal mais pas ses deux dernières lettres. • Pour sélectionner une zone, tapez sur le nom d’un emplacement géographique tel qu’une ville, un état ou un comté dans la case Ville. Sélectionnez la zone dans la liste qui s’affiche. • Pour sélectionner une rue, tapez le nom de la rue dans la case Rue. Sélectionnez la rue dans la liste qui s’affiche. • Pour sélectionner un numéro de rue, tapez ce numéro dans la case NO rue. Sélectionnez la rue dans la liste qui s’affiche. 4. Effectuez l’une des opérations suivantes : • Pour calculer et afficher l’itinéraire jusqu’à l’adresse choisie, tapez sur • Pour afficher l’adresse sans calculer l’itinéraire, tapez sur • Pour ajouter l’adresse dans les favoris, tapez sur
3. Tapez sur l’adresse de destination pour la sélectionner : • Pour sélectionner une zone, tapez sur le nom d’un emplacement géographique tel qu’une ville, un état ou un comté dans la case Ville. Sélectionnez la zone dans la liste qui s’affiche. • Tapez le nom d’une des rues formant une intersection dans la case Int. de. Sélectionnez la rue dans la liste qui s’affiche. • Tapez sur la case et de. Une liste de rues formant une intersection avec la rue précisée dans la case Int. de s’affiche. Sélectionnez une rue dans la liste qui s’affiche. 4. Effectuez l’une des opérations suivantes : • Pour calculer et afficher l’itinéraire jusqu’à l’intersection, tapez sur . L’écran de carte en 3D s’ouvre. • Pour afficher l’adresse sans calculer l’itinéraire, tapez sur . L’écran de carte s’ouvre. • Pour ajouter l’intersection aux favoris, tapez sur . • Pour configurer les paramètres d’acheminement, tapez sur

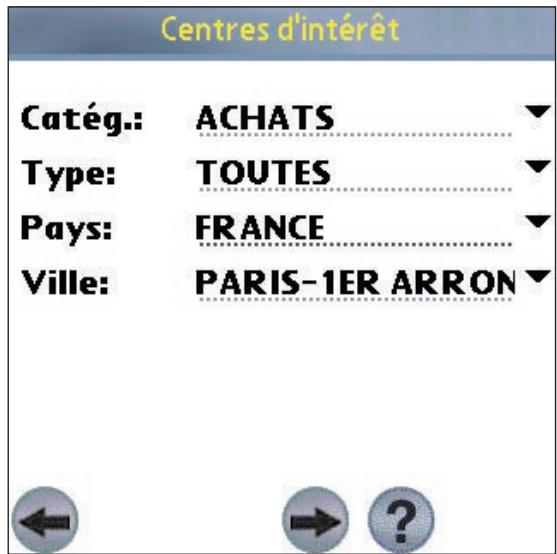

1. A partir du menu principal, tapez sur Destination puis sur Centres d’int. L’écran Centres d’intérêt s’ouvre.
• Sélectionnez un Pays dans la case déroulante pays. • Tapez sur le nom d’un emplacement géographique tel qu’une ville, un état ou un comté dans la case Ville. Sélectionnez la zone dans la liste qui s’affiche. 3. Tapez sur
• Si la liste est longue, tapez le début du POI dans la case Nom. La liste des POI sera réduite pour correspondre à votre recherche. 5. Effectuez l’une des opérations suivantes : • Pour calculer et afficher l’itinéraire jusqu’au centre d’intérêt, tapez sur • Pour afficher l’adresse sans calculer l’itinéraire, tapez sur • Pour ajouter un centre d’intérêt aux favoris, tapez sur

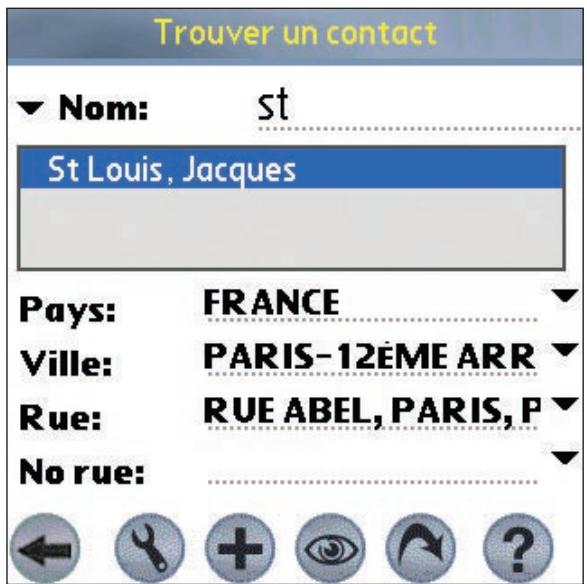

Se rendre à une destination en utilisant les contacts Palm Les adresses mémorisées dans la base de données de contacts sur votre Palm peuvent être utilisées pour déterminer une destination. L’adresse du contact doit pouvoir s’appliquer à une carte routière déjà installée. 1. A partir du menu principal, tapez sur Destination puis Contacts. L’écran Trouver un contact s’ouvre.
3. Confirmez que les renseignements corrects sont affichés. Tapez sur
à droite des cases déroulantes de Rue, Ville ou Pays. Une liste contenant les différentes options devrait s’afficher. Dans le cas contraire, tapez l’adresse ou sélectionnez-la dans la liste qui s’affiche. 4. Effectuez l’une des opérations suivantes : • Pour calculer et afficher l’itinéraire jusqu’à l’adresse choisie, tapez sur • Pour afficher l’adresse sans calculer l’itinéraire, tapez sur • Pour configurer les paramètres d’acheminement, tapez sur

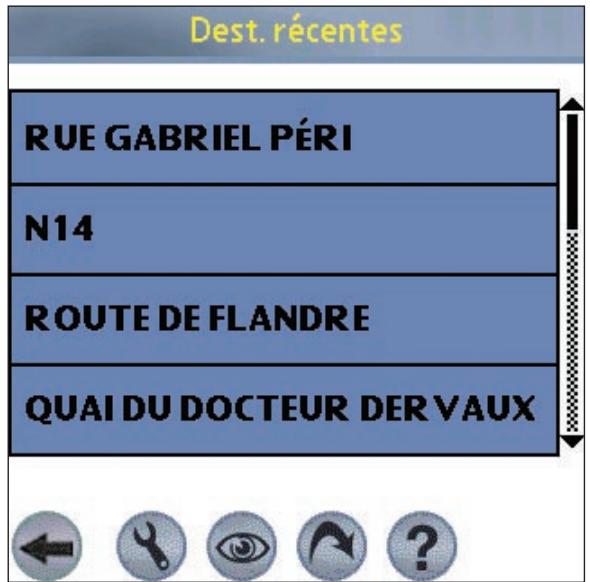

2. Sélectionnez une destination à partir de la liste. 3. Effectuez l’une des opérations suivantes : • Pour calculer et afficher l’itinéraire jusqu’à la destination récente, tapez sur . L’écran de carte en 3D s’ouvre. • Pour afficher l’adresse sans calculer l’itinéraire, tapez sur . L’écran de carte s’ouvre. • Pour configurer les paramètres d’acheminement, tapez sur
Vous pouvez utiliser la fonction Programmation du trajet pour sélectionner de multiples points de destination pour votre trajet. Smart calcule un itinéraire en passant par chacun de ces points dans l’ordre désiré. Les points de destination peuvent être ajoutés en passant par l’écran Prog. parcours ou en sélectionnant Ajouter au trajet dans le menu contextuel de la carte. Jusqu’à 16 points de destination peuvent être ajoutés pour chaque voyage.

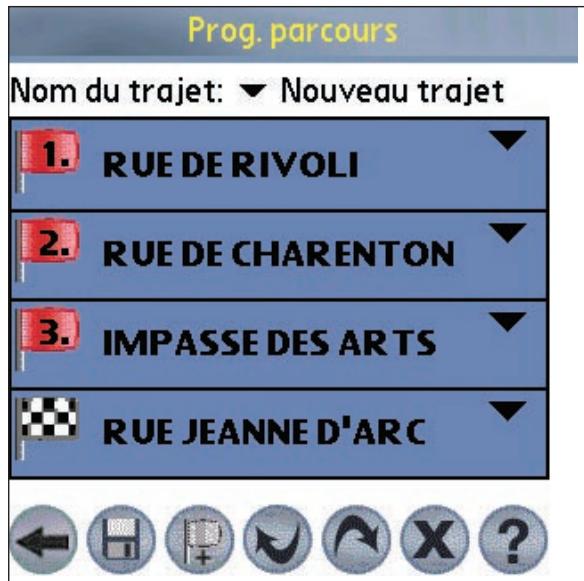

1. Dans le menu principal, tapez sur Prog. parcours. L’écran Prog. parcours s’affiche.
4. Sélectionnez un pays dans la case déroulante correspondante. 5. Tapez sur l’adresse de destination pour la sélectionner : • Pour sélectionner un code postal, tapez jusqu’à cinq des caractères composant ce code postal dans la case correspondante. Sélectionnez le code postal dans la liste qui s’affiche. Note : Lorsque vous vous rendez au Royaume-Uni, entrez les espaces du code postal mais pas ses deux dernières lettres. • Pour sélectionner une zone, tapez sur le nom d’un emplacement géographique tel qu’une ville, un état ou un comté dans la case Ville. Sélectionnez la zone dans la liste qui s’affiche. • Pour sélectionner une rue, tapez son nom dans la case Rue. Sélectionnez la rue dans la liste qui s’affiche. • Pour sélectionner un numéro de rue, tapez ce numéro dans la case nº maison. Sélectionnez la rue dans la liste qui s’affiche. 6. Tapez sur
7. Pour organiser le trajet, tapez sur à droite du point en question. Le menu contextuel de Programmation du trajet s’affiche. • Pour déplacer un point vers le haut, sélectionnez Déplacer vers le haut. • Pour déplacer un point vers le bas, sélectionnez Déplacer vers le bas. • Pour supprimer un point, sélectionnez Supprimer. • Pour supprimer tous les points, sélectionnez Effacer tout. • Pour sauter tous les points de destination qui précèdent, sélectionnez Passer à. 8. Pour enregistrer le trajet sur votre ordinateur de poche ou carte mémoire : • Tapez sur . L’écran Nom du trajet s’affiche. • Entrez un nom pour le trajet dans la case Nom du trajet. • Tapez sur 9. Tapez sur
1. Dans le menu principal, tapez sur Programmation du trajet. L’écran Programmation du trajet s’affiche. 2. Tapez sur
3D pour programmer un itinéraire Vous pouvez directement programmer un itinéraire à partir de l’écran de consultation de la carte ou de la carte en 3D en utilisant le menu contextuel de la carte. Pour plus de renseignements sur le menu contextuel de la carte, reportez-vous à la page 24. 1. Dans le menu principal, tapez sur Carte. 2. Faites défiler la carte en faisant glisser le stylet et en le relevant ensuite de l’écran. Recommencez jusqu’à ce que votre destination soit visible. • Faites un zoom avant ou arrière pour localiser votre destination, en utilisant pour faire un zoom avant et pour un zoo arrière. 3. Tapez sur l’icône représentant la rue ou le POI de votre destination et maintenez celle-ci enfoncée. Le menu contextuel de la carte s’affiche. 4. Sélectionnez Se rendre à dans le menu contextuel de la carte. Smart calcule et affiche l’itinéraire jusqu’à votre destination.

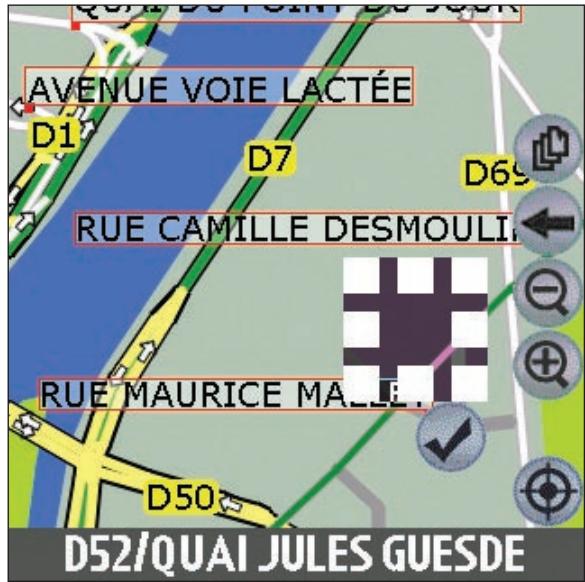

1. Dans le menu principal, tapez sur Carte. 2. Tapez sur les zones que vous souhaitez éviter et maintenez-les enfoncées. 3. Sélectionnez Ajouter zone à éviter dans le menu contextuel de la carte. La zone à éviter s’affiche.
• Pour positionner la zone à éviter, tapez sur cette zone et faites-la glisser dans la zone que vous souhaitez éviter. • Pour dimensionner la zone à éviter, tapez sur les cases de dimensions et faites-les glisser jusqu’à la dimension requise. 5. Tapez sur
1. Dans le menu principal, tapez sur Carte. 2. Tapez sur la zone à éviter que vous souhaitez supprimer et maintenez-la enfoncée. 3. Sélectionnez Supprimer zone à éviter dans le menu contextuel de la carte. La zone à éviter est supprimée.
1. Dans le menu principal, tapez sur Carte. 2. Tapez sur l’écran Carte et appuyez en dehors d’une zone à éviter. 3. Sélectionnez Effacer les zones à éviter dans le menu contextuel de la carte. Toutes les zones à éviter sont supprimées.

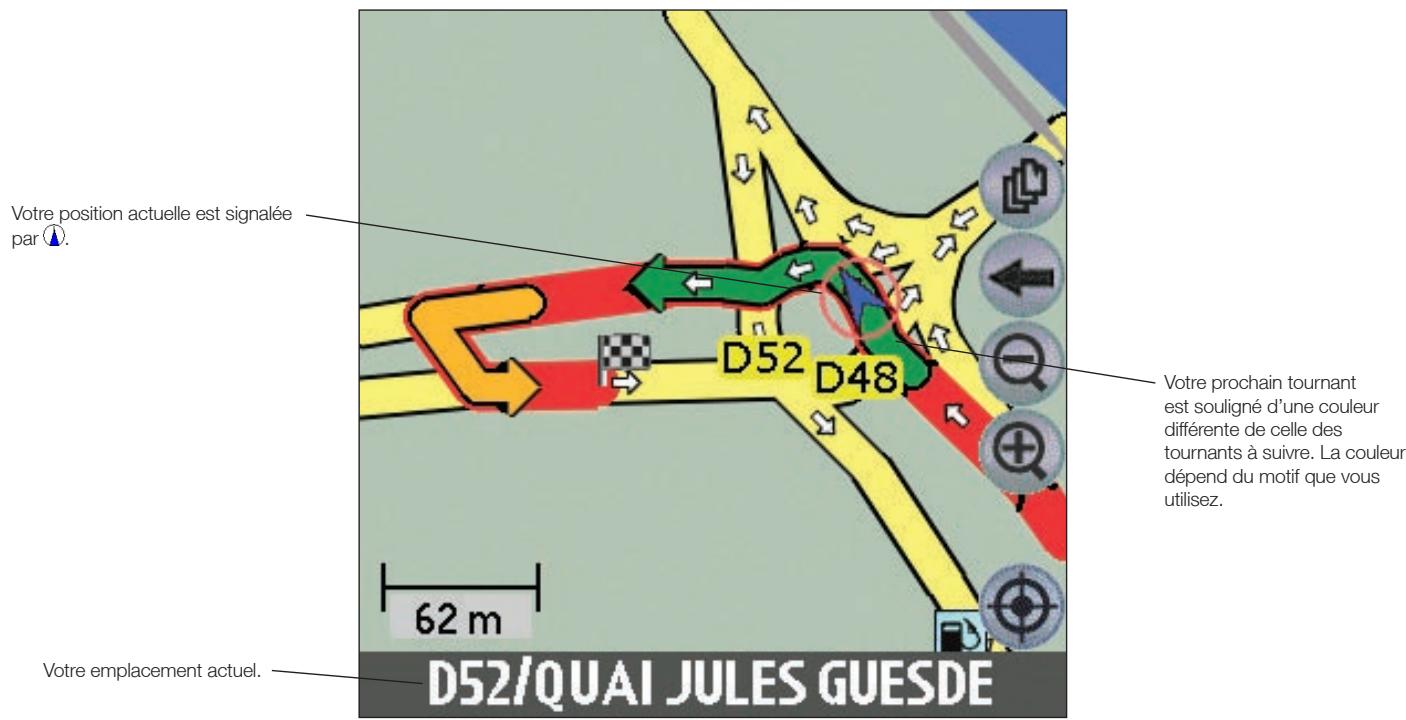

• Faites un zoom avant ou arrière en tapant sur

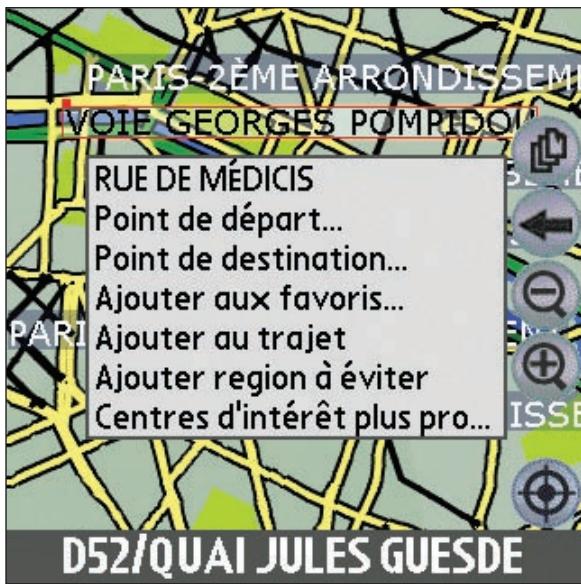

• Tapez et maintenez enfoncé pour accéder au menu contextuel de la carte.

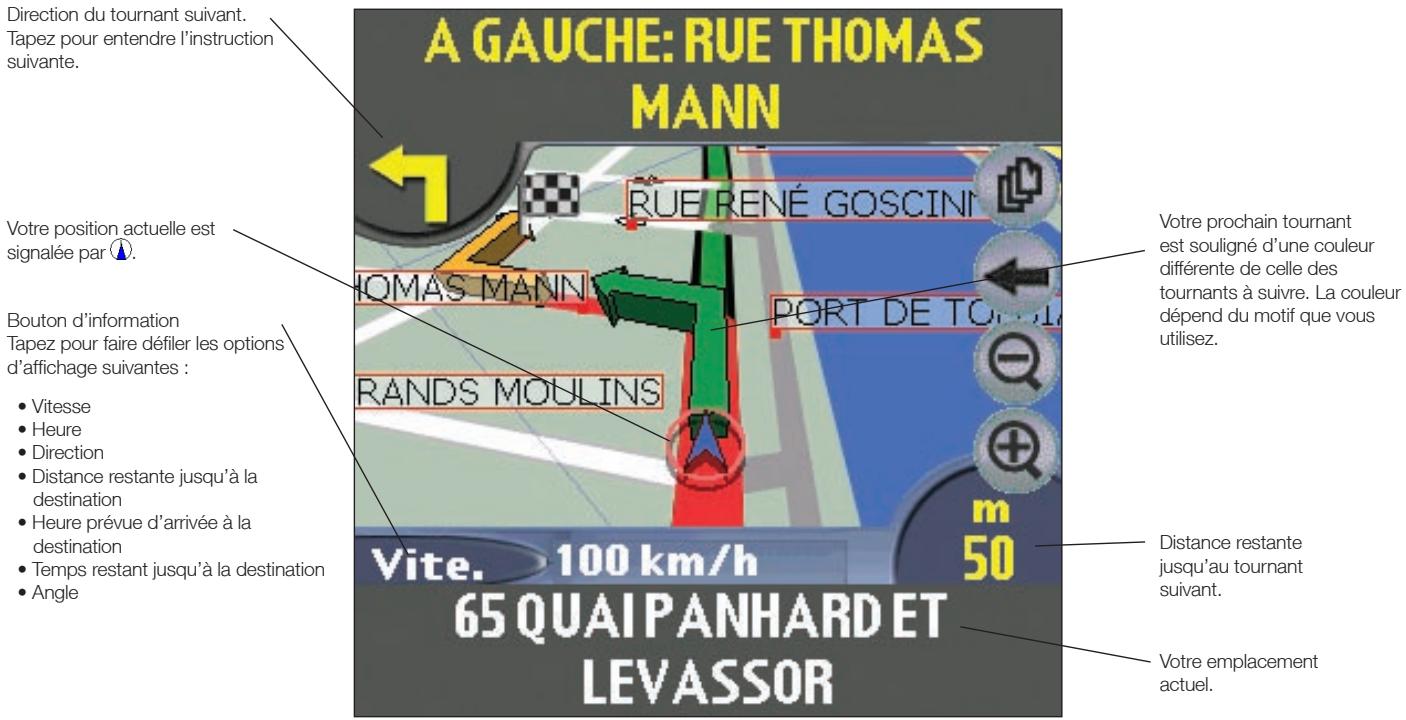

• Faites un zoom avant ou arrière en tapant sur • Changez l’angle de prise de vue en utilisant d’information est réglé sur Angle.

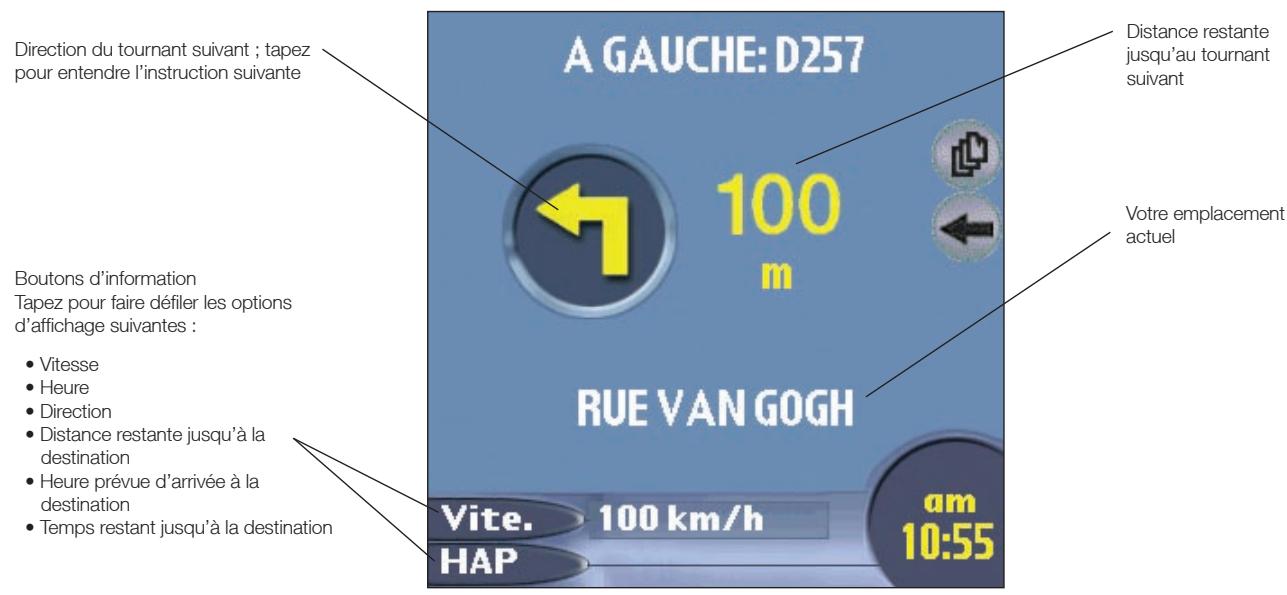

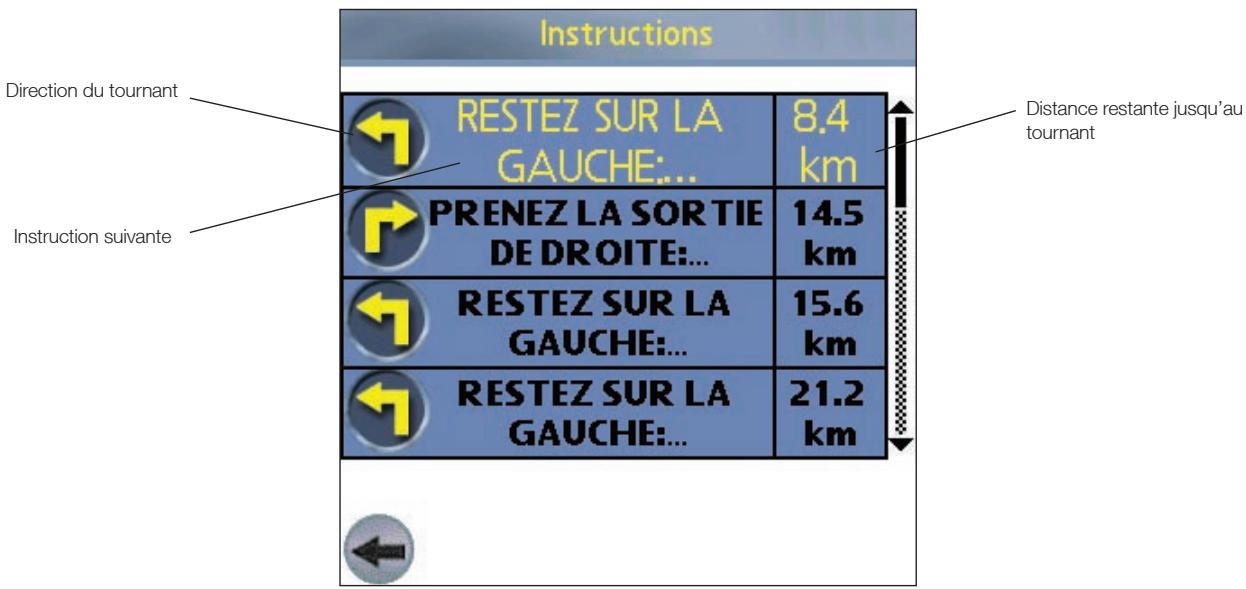

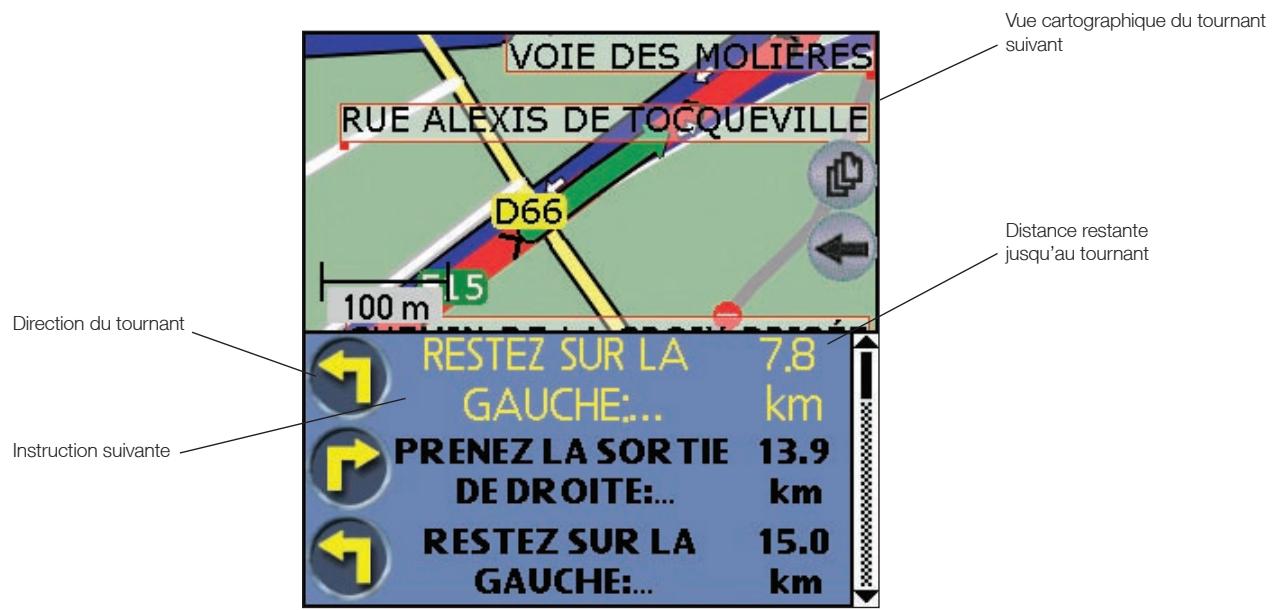

Direction du tournant suivant. Tapez pour entendre l’instruction suivante.
Bouton d’information Tapez pour faire défiler les options d’affichage suivantes : • Vitesse • Heure Ecran de visualisation de la liste des tournants L’écran de visualisation de la liste des tournants affiche une visualisation cartographique du prochain tournant dans la partie supérieure de l’écran et une liste des tournant restants jusqu’à votre destination dans la partie inférieure de l’écran. Chaque distance indiquée dans la colonne de droite représente la distance entre votre emplacement actuel et ce tournant. Le tournant suivant est mis en évidence. • Pour visualiser l’écran Affichage de la liste des tournants, tapez soit sur pour faire défiler les écrans jusqu’à ce que l’écran Affichage de la liste des tournants s’affiche, ou bien sur Carte dans le menu principal. • Faites défiler la liste des instructions vers le haut ou vers le bas à l’aide de la barre de défilement. Vue cartographique du tournant suivant
Direction du tournant

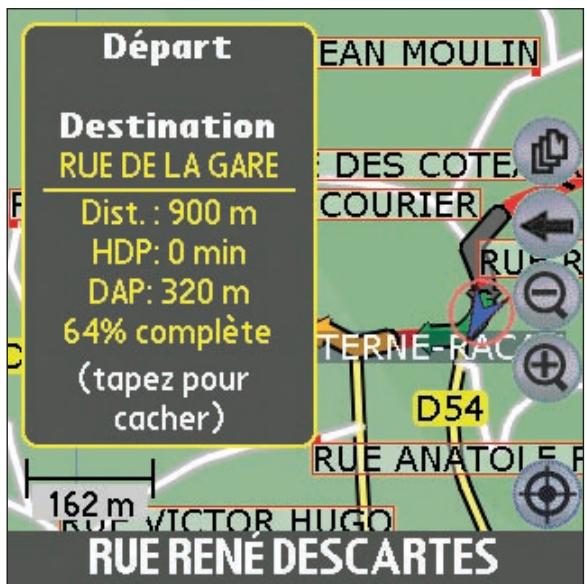

Le résumé de l’itinéraire comprend : • La rue de départ. • La rue de destination. • La distance totale du trajet. • Le temps restant jusqu’à la destination • La distance restante jusqu’à la destination. • Le pourcentage déjà parcouru (mesuré au moyen de la distance). Pour afficher le résumé de l’itinéraire: 1. Tapez et restez appuyé sur l’écran de carte ou de carte en 3D. 2. Sélectionnez Résumé itinéraire dans le menu contextuel de la carte. Le résumé de l’itinéraire s’affiche.

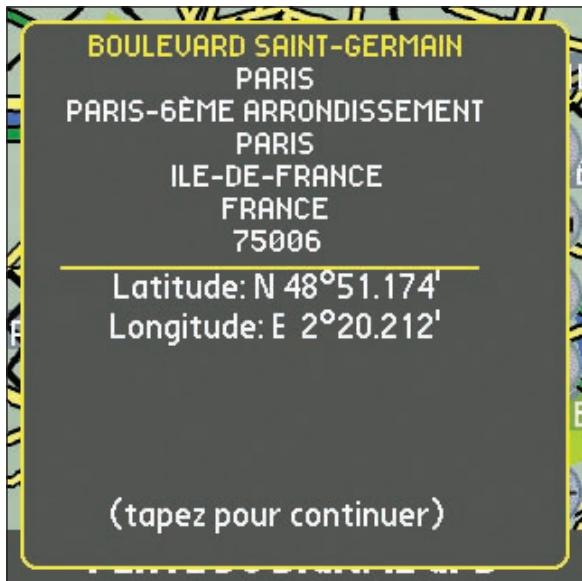

• Nom de la rue, du POI, favori ou Trajet rapide. • Description de l’emplacement. • Latitude et longitude de l’emplacement. Pour afficher le résumé de l’emplacement : 1. Tapez et restez appuyé sur l’écran de carte ou de carte en 3D. 2. Sélectionnez le nom de l’emplacement en haut du menu contextuel de la carte. Le résumé de l’emplacement s’affiche.
Cette fonction permet de recalculer votre itinéraire si vous prenez le mauvais tournant. Le symbole de reroutage s’affiche sur les écrans de carte en 3D et d’instruction suivante pendant que le trajet est calculé à nouveau.
Smart calcule et affiche l’itinéraire jusqu’à votre destination.
Supprimer une zone à éviter*
• Programmer et visualiser un itinéraire sans coordonnées GPS, par exemple si vous êtes à l’intérieur d’un bâtiment.
Si des coordonnées GPS sont obtenues, il n’est pas nécessaire de sélectionner de point de départ, à moins que l’itinéraire affiché débute à un autre endroit. 1. Trouvez votre point de départ en faisant défiler la carte à l’aide du stylet. 2. Tapez sur l’icône représentant la rue ou le POI correspondant à votre emplacement et maintenez celle-ci enfoncée. 3. Sélectionnez Configurer comme point de départ dans le menu contextuel de la carte.
1. Trouvez votre point de destination en faisant défiler la carte à l’aide du stylet. 2. Tapez sur l’icône représentant la rue ou le POI de votre destination et maintenez celle-ci enfoncée. 3. Sélectionnez Se rendre à dans le menu contextuel de la carte. L’écran de la carte en 3D s’affiche.
1. Dans le menu principal, tapez sur Carte. 2. Tapez sur l’écran affichant la carte et restez appuyé. 3. Sélectionnez Démonstration de l’itinéraire dans le menu contextuel de la carte. Le simulateur d’itinéraire démarre le trajet. • Si vous avez coché la case Recommencer la démonstration d’itinéraire sur l’écran de configuration genérale, l’itinéraire recommencera à s’afficher jusqu’à ce que vous le stoppiez.
1. Tapez sur l’écran de carte et restez appuyé. 2. Sélectionnez Annuler démonstration dans le menu contextuel de la carte.
Vous pouvez accéder aux favoris à partir de l’écran Liste des favoris. Vous pouvez enregistrer vos trois favoris les plus fréquemment utilisés sous forme de trajets rapide. Recourir aux trajets rapides est la manière la plus simple et rapide de configurer votre destination. Vous pouvez y accéder à partir de l’écran Trajet rapide ou du menu contextuel de carte sur les écrans de carte ou de carte en 3D.
1. Dans le menu principal, tapez sur Destination puis Adresse. Note : Vous pouvez également ajouter une intersection ou un centre d’intérêt à vos favoris. 2. Sélectionnez un pays dans la case déroulante correspondante. 3. Tapez sur l’adresse de destination pour la sélectionner : • Pour sélectionner une zone, tapez sur le nom d’un emplacement géographique tel qu’une ville, un état ou un comté dans la case Ville. Sélectionnez la zone dans la liste qui s’affiche. • Pour sélectionner une rue, tapez le nom de la rue dans la case Rue. Sélectionnez la rue dans la liste qui s’affiche. • Pour sélectionner un numéro de rue, tapez ce numéro dans la case Nº maison. Sélectionnez un numéro dans la liste qui s’affiche. 4. Tapez sur
1. Dans le menu principal, tapez sur Destination puis sur Favoris. 2. Sélectionnez le favori à transformer en trajet rapide. 3. Tapez sur
1. Dans le menu principal, tapez sur Destination puis Favoris. 2. Sélectionnez le favori à modifier. 3. Tapez sur
1. Dans le menu principal, tapez sur Trajet rapide. 2. Tapez sur la destination déjà enregistrée comme trajet rapide. L’écran de carte en 3D s’ouvre. Smart calcule et affiche l’itinéraire jusqu’au trajet rapide.
1. Dans le menu principal, tapez sur Destination puis Favoris. 2. Sélectionnez un favori dans la liste. 3. Sélectionnez une option parmi les suivantes : •
• Pour activer la démonstration d’itinéraire en continu, cochez la case Réactiver démonstrateur trajet. • Pour afficher le tutorial de Smart à chaque fois que vous démarrez Smart, cochez la case Afficher au démarrage. 3. Tapez sur
2. Tapez sur s’ouvre.
4. Reportez-vous aux instructions fournies avec votre récepteur GPS pour sélectionner le Débit en bauds. 5. Tapez sur
1. Dans le menu principal, tapez sur Configuration. L’écrande configuration s’affiche. dans l’angle supérieur droit puis sélectionnez GPS dans la case déroulante. L’écran 2. Tapez sur Configuration GPS s’ouvre.
4. Pour relier l’ordinateur de poche à votre récepteur GPS, tapez sur Découvrir. L’ordinateur de poche recherche alors des dispositifs Bluetooth actifs. 5. Sélectionnez le nom de votre récepteur GPS dans la section Appareil et tapez sur Choiser. Votre ordinateur de poche obtient alors des coordonnées GPS. Une vue dégagée du ciel est nécessaire pour cela. 6. Tapez sur
• Pour activer le zoom automatique lorsque vous vous rendez à votre destination, cochez la case zoom Automatique. Si l’écran de carte ou de carte en 3D est sélectionné, il fera automatiquement un zoom avant ou arrière selon votre vitesse pour la meilleure vue possible de votre trajet. • Pour activer le mode panoramique rapide, sélectionnez la case Panoram. rapide. L’option panoramique rapide accélère le panoramique de la carte lors de la visualisation ou de l’élaboration d’un itinéraire sur une zone vaste ou à haute densité. • Pour afficher une carte topographique sur l’écran de carte, cochez la case Afficher topographie. • Pour afficher les icônes Interdit sur les routes bloquées sur l’écran affichant la carte, cochez la case Afficher icônes routes fermées routes interdites. • Pour afficher les axes sur l’écran de la carte, cochez la case Afficher la grille de la carte. • Pour afficher les icônes favorites sur l’écran de la carte, cochez la case Afficher les favoris. 3. Tapez sur
L’écran des paramètres de Cartes activées vous permet de préciser quelles cartes disponibles doivent être utilisées. SmartST utilise de la mémoire de programme pour enregistrer les régions cartographiques, c’est pourquoi il est conseillé de ne sélectionner que les cartes dont vous avez besoin à ce moment-là. dans l’angle 1. Dans le menu principal, tapez sur Configuration. L’écran de configuration s’affiche. Tapez sur supérieur droit puis sélectionnez Cartes dans la case déroulante. L’écran Configuration cartes s’ouvre.
3. Cochez ou décochez les cases adéquates jusqu’à ce que seules les cartes que vous souhaitez utiliser soient sélectionnées. 4. Tapez sur
3. Cochez ou décochez les cases dans la section Catég. jusqu’à ce que seules les catégories de POI que vous souhaitez voir sur l’écran soient sélectionnées. 4. Tapez sur
Les POI actifs sont des centres d’intérêt personnalisés qui sont annoncés lorsque vous vous en approchez d’assez près. Les centres d’intérêt personnalisés peuvent être ajoutés à partir de l’Editeur de centres d’intérêt Smart Desktop. dans l’angle 1. Dans le menu principal, tapez sur Configuration. L’écran de Configuration s’affiche. Tapez sur supérieur droit puis sélectionnez POI actifs dans la case déroulante. L’écran Configuration POI actifs s’ouvre. 2. Cochez la case du centre d’intérêt personnalisé que vous souhaitez configurer dans la liste Type. 3. Modifiez les paramètres pour le POI sélectionné selon vos préférences : • A partir de la case Distance, sélectionnez à quelle distance du centre d’intérêt vous voulez afficher l’avertissement visuel ou entendre le signal sonore. • Pour activer un avertissement visuel lorsque vous vous rapprochez d’un POI, cochez la case Avertissement visuel. • Pour activer un signal sonore - type carillon - lorsque vous vous rapprochez d’un POI, cochez la case Avertissement sonore. 4. Tapez sur
• Déplacez la case de défilement Passage autoroute vers Moins souvent pour que Smart évite de passer par l’autoroute le plus possible lors du calcul d’itinéraire. Déplacez la case de défilement Passage autoroute vers Plus souvent pour que Smart utilise l’autoroute à chaque fois que c’est possible lors du calcul d’itinéraire. • Pour ne pas inclure de piste dans l’itinéraire calculé, cochez la case Eviter les rues ouvertes. • Pour ne pas inclure de ferry dans l’itinéraire calculé, cochez la case Eviter les ferrys. • Pour ne pas inclure de péage dans l’itinéraire calculé, cochez la case Eviter péages. • Pour ne pas inclure de zone urbaine dans l’itinéraire calculé, cochez la case Eviter zones urbaines. 3. Tapez sur
1. Cliquez Trouver ville à partir du menu carte. La fenêtre Trouver une ville s’ouvre. 2. Tapez le nom de la ville dans la case Nom de ville. La liste des villes disponibles est réduite pour correspondre à votre recherche. 3. Double-cliquez sur le nom de la ville souhaitée. La carte va se déplacer jusqu’à se centrer sur la ville choisie.

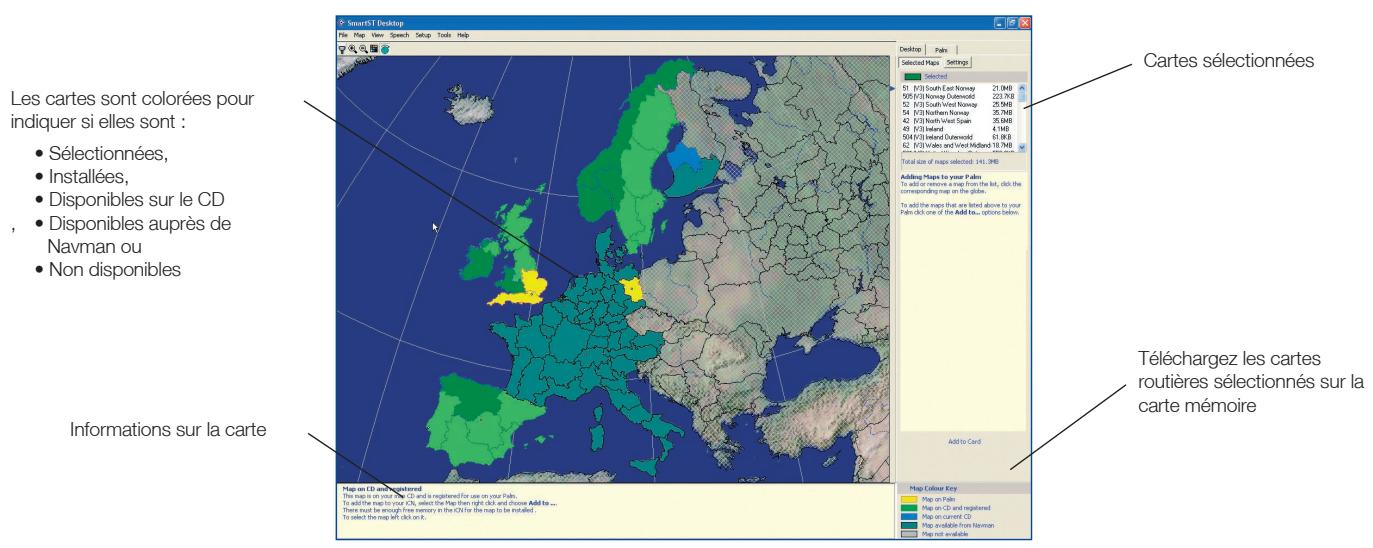

Pour accéder à la section Couleurs Bureau : Onglet Bureau > Paramètres > Couleurs. Régler la configuration pour changer l’aspect de la carte. Configuration des couleurs
Contrôle les couleurs de carte. Affiche : • la couleur des bords de la carte, • la couleur de la carte, • la largeur des bords de la carte. Règle la largeur des bords de la carte. Contrôle l’affichage de la carte : • couleur unie, • pas de couleur, • texture quadrillée. Contrôle les caractéristiques géographiques qui s’affichent sur la carte. Celles-ci ne sont visibles que si la carte n’a ni couleurs ni quadrillage.
Pour garder de l’espace sur votre ordinateur de poche et sur la carte mémoire, vous pouvez sélectionner des couches de cartes à installer. Les couches que vous pouvez sélectionner sont les suivantes : • Centres d’intérêt (POI). • Points d’eau, parcs. • Surface au sol. Pour accéder à la section Couches de carte : Onglet Bureau > Paramètres > Couches. Sélectionnez ou supprimez chaque case à cocher pour indiquer les couches que vous souhaitez installer pour chaque carte.
Première étape. Créer un fichier de POI personnalisés. 1. Créez un nouveau fichier de POI. • Sur le menu Carte, cliquez sur POI. La fenêtre Editeur de POI s’ouvre. • Sur le menu Fichier de l’Editeur de POI, cliquez sur Nouveau Fichier texte. La fenêtre Nom de fichier de POI s’ouvre. • Saisissez un nom pour le fichier dans la case Nom de fichier puis cliquez sur OK. Le nom de fichier peut être composé d’un maximum de huit caractères, sans espace. 2. Ajoutez un POI au fichier de POI. • Dans le menu Editer, cliquer sur Nouveau. La fenêtre Détails POI s’ouvre. • Entrez une description du POI dans la case de description. • Sur l’onglet des degrés/minutes/secondes , tapez ou sélectionnez le degré, la minute ou la seconde de la longitude du POI dans les cases Longitude. • Sur l’onglet des degrés/minutes/secondes, tapez ou sélectionnez le degré, la minute ou la seconde de la longitude du POI dans les cases Latitude. 3. Recommencez l’étape numéro 2 jusqu’à ce que tous les centres d’intérêt aient été ajoutés au fichier de POI. 4. Dans le menu Fichier, cliquez sur Enregistrer. Le fichier de POI est enregistré.
1. Dans le menu Fichier, cliquez sur Enregistrer sur l’appareil. La fenêtre Options des POI s’ouvre. 2. Modifiez les paramètres selon vos préférences : • Pour activer le POI, cochez la case Actif. Si vous n’activez pas les POI, vous pourrez uniquement configurer les paramètres d’importance et de fichiers d’icônes. • Pour activer un avertissement visuel lorsque vous vous rapprochez d’un POI, cochez la case Alerte visuelle. • Pour activer un signal sonore - type carillon - lorsque vous vous rapprochez d’un centre d’intérêt, cochez la case Alerte sonore. • Pour changer les unités de distance pour ce centre d’intérêt, sélectionnez l’option système métrique ou impérial. • A partir de la case Distance, sélectionnez la distance à partir de laquelle vous voulez afficher l’avertissement visuel ou entendre le signal sonore pour le centre d’intérêt. • Déplacez la case de défilement du niveau d’importance du centre d’intérêt vers la gauche ou vers la droite pour donner la priorité à un POI lorsque deux ou plus se trouvent dans une même zone. • Tapez le chemin d’accès au fichier icône représentant le centre d’intérêt dans la case de fichier icône, ou sélectionnez celui-ci à partir de votre unité locale ou de réseau en cliquant sur puis en sélectionnant le fichier et en appuyant sur Ouvrir. Le fichier doit être un image bitmap (fichier d’extension .BMP) avec une taille minimale de 6x6 pixels et un maximale de 32x32 pixels. 3. Cliquez sur OK et suivez les instructions. Le fichier de POI est enregistré sur l’ordinateur de poche. • Si vous souhaitez changer le nom du fichier, modifiez celui-ci dans la case Nom de fichier de la fenêtre Nom de fichier de POI puis cliquez sur OK. Le nom de fichier peut être composé d’un maximum de huit caractères, sans espace.
1. Sur le menu de l’appareil, cliquez sur Gestion des fichiers de POI. La fenêtre Gestion des fichiers de POI s’ouvre et affiche la liste des fichiers de centres d’intérêt personnalisés installés sur votre ordinateur de poche. 2. Cliquez sur le nom de fichier ou sur la taille du fichier de centre d’intérêt à supprimer. 3. Cliquez sur Supprimer. Le fichier est supprimé de la liste mais pas encore effacé. 4. Pour supprimer plus d’un fichier, passez à l’étape numéro 2. 5. Cliquez sur OK et acceptez les modifications. Le ou les fichier(s) sélectionnés sont supprimés. 36
• elles utilisent moins de mémoire que si on installait des cartes détaillées équivalentes, • elles ne prennent pas en compte les petites routes et ont un niveau limité de détails géographiques. Vous pouvez ajouter et supprimer des Basemaps à l’aide du programme d’installation de Basemaps. * Les Basemaps ne sont pas nécessaires à la navigation en Australie ou en Nouvelle-Zélande
1. Brancher l’assistant personnel à votre ordinateur. • Branchez votre ordinateur de poche à votre ordinateur à l’aide de Microsoft® ActiveSync® 3.5 ou d’une version plus récente. • Fermez tous les programmes en cours d’exécution sur votre ordinateur. 2. Ouvrez Smart Desktop si celui-ci n’est pas déjà ouvert : Démarrer > Programmes > Navman > Smart Desktop. 3. Dans le menu Carte, cliquez sur Basemaps. La fenêtre Basemap Installer s’ouvre.
5. Cliquez sur Ajouter pour installer la Basemap sur le lecteur de carte mémoire.
1. Dans le menu principal, tapez sur Configuration, puis sur l’onglet Cartes. L’écran de Paramètres de cartes activées s’ouvre. 2. Sélectionnez un emplacement de mémoire dans la case déroulante d’emplacement pour afficher la liste des cartes installés sur chaque emplacement. 3. Sélectionnez la case de la Basemap dont vous avez besoin. 4. Tapez sur
1. Brancher l’assistant personnel à votre ordinateur. • Branchez votre ordinateur de poche à votre ordinateur à l’aide de Microsoft® ActiveSync® 3.5 ou d’une version plus récente. • Fermez tous les programmes en cours d’exécution sur votre ordinateur. 2. Ouvrez Smart Desktop si celui-ci n’est pas déjà ouvert : Démarrer > Programmes > Navman > Smart Desktop. 3. Dans le menu Carte , cliquez sur Basemaps. La fenêtre Basemap Installer s’ouvre. 4. Sélectionnez la Basemap à supprimer. 37
Smart utilise de la mémoire de programme pour enregistrer les cartes, c’est pourquoi il est conseillé de ne citer que les cartes dont vous avez besoin à ce moment-là. L’écran des paramètres de Cartes activées vous permet de préciser quelles cartes disponibles doivent être utilisées. Reportez-vous à lapage 32 pourplus de renseignements.
Les accessoires suivants sont disponibles pour votre assistant personnel :
Télécharger des cartes routières sur une carte mémoire peut être plus rapide avec le lecteur de carte mémoire qu’avec votre ordinateur de poche.
(EXCEPTE LES FRAIS DE LIVRAISON ET DE MANUTENTION.) 1. Le concédant de licence octroie au Client une licence d’exploitation non exclusive : (a) une copie du Logiciel sur l’un des assistants personnels du Client ; et (b) le matériel d’accompagnement, y compris tout manuel contenu dans le Logiciel (le Matériel), conformément aux conditions générales du présent Contrat. 2. Lorsque le Client utilise le Logiciel sur un assistant personnel ou tout autre appareil (l’Appareil), le Client doit placer, fixer et utiliser l’assistant personnel de manière à ne pas provoquer d’accidents, de blessures ou de dommages, et de façon à ne pas obstruer la visibilité du Client. Le Client est entièrement responsable du respect des règles de sécurité au volant et ne doit pas faire fonctionner le Logiciel pendant qu’il conduit. 3. Les droits d’auteur et tous autres droits de propriété intellectuelle concernant le Logiciel et Matériel (y compris toute amélioration et modification) demeureront la propriété du Concédant de licence. Le Client s’engage à ne pas louer, louer à bail, reproduire, traduire, adapter, modifier ou réaliser des interventions d’ingénierie inverse sur le Logiciel ou Matériel ni à le communiquer à toute personne autre que celles prévues par les conditions du présent Contrat. 4. Le Client s’engage à ne pas copier le Logiciel ou Matériel, à l’exception d’une copie du Logiciel dans la mesure où cette copie est nécessaire à des fins de sauvegarde pour le Client lui-même. 5. A l’exception de la garantie fournie par le concédant de licence pour le produit, qui comprend le Logiciel, le concédant de licence exclut expressément, autant qu’il lui est permis par la loi, toute représentation ou garantie expresse ou implicite et notamment toute garantie d’aptitude à la commercialisation ou d’adaptation à un usage particulier. 6. Le concédant de licence ne sera en aucun cas responsable, conformément au droit de la responsabilité civile, au contrat ou autre, de toute perte ou dommage indirect ou immatériel, y compris toute perte de profit causée de quelque manière que ce soit suite à l’utilisation ou à l’impossibilité d’utilisation du Logiciel. Si l’une des limitations, exclusions ou responsabilités contenues dans ce Contrat est considérée comme non valide pour quelque raison que ce soit et que le Concédant de licence devient responsable d’une perte ou dommage qui seraient exclus dans d’autres circonstances, cette responsabilité sera limitée au montant total versé par le Client pour le Logiciel. 7. Le Concédant de licence pourra résilier la présente Licence avec effet immédiat en cas de manquement à n’importe laquelle de ses obligations par le Client, conformément au présent Contrat. A la résolution du présent Contrat, le Client devra immédiatement restituer au Représentant du Concédant de Licence ou détruire la totalité des copies du Logiciel et du Matériel en la possession du Client possède sous quelque forme que ce soit.
IMPORTANT : Les conditions générales ci-après peuvent varier d’un pays à l’autre. Veuillez consulter le revendeur Navman de la zone où vous avez acheté le produit. Logiciel Navman garantit que (a) le logiciel fonctionne correctement et en conformité avec la documentation d’accompagnement pendant une période de quatre-vingt-dix jours à compter de la date d’achat, et (b) le Support Technique fourni par Navman ou ses Centres de Services agrées, s’engagent à faire tous les efforts commercialement raisonnables pour résoudre tout problème. Certains pays, états et juridictions n’autorisent pas la limitation des garanties tacites ou de leur durée, auquel cas la limitation de 90 jours décrite ci-dessus ne s’applique pas à votre cas. Responsabilité limitée Autant qu’il lui est permis par la loi, Navman ne sera en aucun cas responsable, qu’il s’agisse d’un délit civil (négligence), du contrat ou d’autres dommages, y compris toute perte de profit, dommage indirect, immatériel ou particulier, perte ou blessure de quelque nature que ce soit sur votre personne ou toute autre personne. Sauf disposition expressément contraire du présent contrat, Navman se désiste de toute autre garantie expresse ou tacite, y compris les garanties implicites concernant la qualité loyale et marchande et le fait que ces produits conviennent à l’usage spécifique qu’il est envisagé d’en faire. Si l’une des limitations, exclusions ou responsabilités contenues dans cette garantie est considérée comme non valide pour quelque raison que ce soit et que Navman devient responsable d’une perte ou dommage qui seraient exclus dans d’autres circonstances, cette responsabilité sera limitée au montant total versé par Vous pour le produit.

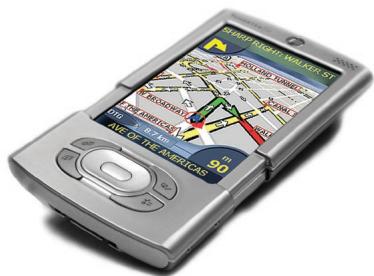

Tungsten® T3 est une marque déposée appartenant à ou dont la licence revient exclusivement à palmOne, Inc. Bluetooth™ est une marque déposée de Bluetooth SIG, Inc. Les marques déposées Bluetooth appartiennent à Bluetooth SIG, Inc. USA. Acrobat Reader® est une marque déposée de Adobe Systems Incorporated. Tous droits réservés. Toutes les autres marques déposées et inscriptions sont la propriété de leurs propriétaires respectifs. Publié en Nouvelle-Zélande
• Un micro-ordinateur international pour calculer la position du récepteur sur la terre et • Un lien Bluetooth™ pour transmettre la position GPS à votre PDA (assistant personnel) dans un rayon de moins de 10m. A bord d’un véhicule, le récepteur GPS Bluetooth peut se placer soit sur le tableau de bord, soit sur la lunette arrière, là où il a une vue dégagée du ciel et peut recevoir facilement des signaux GPS.
émis par ces satellites et déterminer votre position exacte d’après ces informations. Les satellites GPS orbitent la terre à une distance d’environ 20.000 km. Alors qu’un récepteur GPS peut détecter des signaux provenant d’un maximum de 12 satellites en même temps, trois seulement suffisent à communiquer la position bidimensionnelle ou “fixe” (latitude et longitude) requise pour les systèmes de navigation embarquée. Les données GPS sont disponibles gratuitement pour tous les utilisateurs. Le récepteur GPS Bluetooth envoie à votre PDA toutes les informations sur la position du GPS, qui peuvent ensuite être utilisées par le logiciel tiers pour représenter votre position sur une carte routière et vous mener jusqu’à votre destination.
Lors de l’utilisation du récepteur GPS Bluetooth dans un véhicule, il vous appartient de placer, de fixer et d’utiliser celui-ci de manière à ne pas provoquer d’accidents, de blessures ou de dommages. Il vous appartient entièrement, et à vous seul(e), de respecter les règles de sécurité au volant, de lire attentivement, d’assimiler et de respecter scrupuleusement les instructions de montage et d’installation dans le véhicule, en vous conformant aux règles de fonctionnement applicables à chaque pays dans lequel vous utilisez l’appareil. Il vous appartient d’observer les consignes de sécurité ci-dessous à tout moment : • Ne manipulez pas l’appareil lorsque vous êtes au volant et ne le placez pas dans une position susceptible d’obstruer la visibilité du conducteur • N’installez pas l’appareil d’une manière qui pourrait interférer avec le fonctionnement d’airbags ou d’autres équipements de sécurité du véhicule • Ne laissez pas l’appareil en vue lorsque le véhicule est stationné pour des périodes prolongées, surtout en plein soleil • N’utilisez pas et ne manipulez pas le récepteur GPS Bluetooth lorsqu’il est chaud, laissez-le d’abord refroidir à l’abri du soleil. Navman décline toute responsabilité quant à l’utilisation de ce produit d’une manière susceptible de causer accidents ou dommages, ou d’enfreindre la loi.
Pour le retirer, appuyez sur les deux attaches latérales tout en éloignant le couvercle de l’unité principale.
• Si l’on vous demande de saisir un mot de passe ou un numéro d’identification personnel (PIN), entrez celui-ci de la manière suivante : Nom de l’appareil
Note : Pour les utilisateurs de Navman™ SmartST™, le port COM est précisé sur l’écran d’état du GPS. Veuillez vous reporter au manuel d’utilisation de SmartST pour plus de renseignements. Vous êtes maintenant prêt à obtenir des coordonnées GPS.
GPS grâce à votre logiciel tiers. Note : Pour les utilisateurs de Navman SmartST, l’état du GPS peut être contrôlé sur l’écran d’état du GPS. Veuillez vous reporter au manuel d’utilisation de SmartST pour plus de renseignements. Lorsque vous allumez votre récepteur GPS Bluetooth, l’obtention initiale de coordonnées GPS peut prendre plusieurs minutes. Vous pouvez réduire ce temps d’attente de la manière suivante : • En positionnant le récepteur conformément aux recommandations du chapitre 4. • En restant immobile jusqu’à ce que le récepteur GPS Bluetooth obtienne des coordonnées GPS. 6
• Le récepteur doit avoir une vue dégagée du ciel et de l’horizon. • Il ne doit pas obstruer la visibilité du conducteur ni interférer avec le fonctionnement du véhicule ou des quipements de sécurité du véhicule • Le récepteur doit être accessible, de manière à pouvoir atteindre le bouton marche/arrêt et remplacer les batteries sans problème. • Evitez de placer le récepteur près d’une source de chaleur, de brouillage ou de bruit électrique. • Evitez les emplacements sujets à des secousses ou des vibrations excessives. • Le récepteur doit se trouver dans un rayon de 10m de votre PDA. • Le récepteur n’étant pas étanche, il doit rester à l’abri de l’humidité (condensation incluse.) Note : Si votre véhicule est équipé d’un pare-brise athermique (réfléchissant la chaleur) ou chauffant, il vous faudra acheter une antenne externe Navman pour que votre récepteur GPS Bluetooth puisse recevoir des signaux à l’intérieur du véhicule. Voir p 11. Le récepteur GPS Bluetooth et votre PDA doivent être assemblés séparément dans votre véhicule. Suivez attentivement les instructions suivantes pour une bonne installation. A des fins de sécurité et afin d’éviter toute surchauffe, ne pas laisser le récepteur GPS Bluetooth ou votre PDA sur le tableau de bord ou sur le pare-brise lorsque le véhicule est laissé sans surveillance, tout particulièrement sous un soleil fort.
Option nº1 : Montage de la ventouse sur le pare-brise Vous pouvez placer le récepteur GPS Bluetooth dans votre véhicule, sur le pare-brise ou la lunette, à l’aide de la ventouse et du socle correspondants. 1. Introduisez l’attache de la ventouse pour pare-brise dans la fente du socle du récepteur.
Slot 4. A l’aide du tampon imprégné d’alcool, nettoyez la zone de la vitre où vous allez fixer la ventouse. Ne pas toucher une fois nettoyée. 5. Ne touchez pas la surface creuse de la ventouse. Appuyez la ventouse fermement contre la vitre puis tirez la manette vers l’extérieur. 6. Faites glisser le récepteur GPS Bluetooth dans son socle. Pour retirer la ventouse du pare-brise ou de la lunette arrière, poussez la manette vers le bas et vers la vitre puis relevez délicatement l’attache sur le bord de la ventouse
1. Retirez l’une des couches de support de la surface de montage du récepteur. 2. Fixez la partie adhésive de la surface de montage sous le socle du récepteur. 3. Trouvez une position adéquate dans votre véhicule pour assembler le récepteur GPS Bluetooth. 4. A l’aide du tampon imprégné d’alcool, nettoyez la zone du tableau de bord où vous allez fixer le support. Ne pas toucher une fois nettoyée. 5. Retirez la deuxième couche de support de la surface de montage. 6. Appuyez fermement le socle contre le tableau de bord pendant 30 secondes. 7. Faites glisser le récepteur GPS Bluetooth dans son socle.
Vous pouvez placer votre PDA sur le pare-brise de votre véhicule à l’aide de la ventouse (schéma nº1) et du socle (schéma nº2) correspondants : 1. Fixez le socle du PDA à la ventouse du pare-brise en insérant les quatre attaches à l’extrémité du manche de la ventouse dans les quatre fentes du socle. Assurez-vous que la flèche Fermer sur la ventouse est dirigée vers l’extrémité supérieure du socle. 2. Trouvez une position convenable sur votre pare-brise pour votre PDA, qui laissera une nette visibilité au conducteur. Avertissement : N’installez pas l’appareil d’une manière qui pourrait interférer avec le fonctionnement d’airbags ou d’autres équipements de sécurité du véhicule. 3. A l’aide du tampon imprégné d’alcool, nettoyez la zone de la vitre où vous allez fixer la ventouse. Ne pas toucher une fois nettoyée. 4. Ne touchez pas la surface creuse de la ventouse. Appuyez la ventouse fermement contre le pare-brise puis poussez la manette vers la vitre. 5. Placez votre PDA sur le socle correspondant. 6. Pressez fermement les bras latéraux du support pour que votre PDA soit bien calé. 7. Courbez le manche de la ventouse pour que le PDA soit bien visible par le conducteur. Pour enlever la ventouse du pare-brise, tirez le levier en l’éloignant de la vitre puis soulevez doucement l’attache sur le côté de la ventouse.
1. Fixez le socle du PDA à la ventouse du pare-brise en insérant les quatre attaches à l’extrémité du manche de la ventouse dans les quatre fentes du socle. Assurez-vous que la flèche Fermer sur la ventouse est dirigée vers l’extrémité supérieure du socle. 2. Trouvez une position convenable sur votre tableau de bord pour votre PDA, qui laissera une nette visibilité au conducteur. Avertissement : N’installez pas l’appareil d’une manière qui pourrait interférer avec le fonctionnement d’airbags ou d’autres équipements de sécurité du véhicule. 3. A l’aide du tampon imprégné d’alcool, nettoyez la zone du tableau de bord où vous allez fixer le disque. Ne pas toucher une fois nettoyée. 4. Retirez le support du disque de montage. 5. Appuyez fermement le disque contre le tableau de bord pendant 30 secondes. 6. Insérez la ventouse dans le disque de montage puis poussez le levier vers le bas. 7. Placez votre PDA sur le socle correspondant. 8. Pressez fermement les bras latéraux du support pour que votre PDA soit bien calé. 9. Courbez le manche de la ventouse pour que le PDA soit bien visible par le conducteur. Pour enlever la ventouse du disque de montage, tirez le levier vers le haut puis soulevez doucement l’attache sur le côté de la ventouse.
Vous pouvez brancher le récepteur GPS Bluetooth à l’intérieur d’un véhicule grâce à l’adaptateur de courant. Si l’adaptateur de courant du véhicule est branché, le récepteur s’alimentera sur la source d’alimentation externe et non pas sur les batteries internes. 1. Reliez la plus petite extrémité de l’adaptateur de courant du véhicule à la prise de l’adaptateur externe sur le récepteur GPS Bluetooth. 2. Retirez l’allume-cigare de son emplacement. 3. Branchez l’extrémité la plus large de l’adaptateur dans la prise de l’allume-cigare.
Lorsque le bouton de marche/arrêt devient rouge, remplacez les batteries du récepteur GPS Bluetooth. Les batteries doivent être remplacées de la manière suivante : 1. Retirez le couvercle des batteries en appuyant sur les attaches des deux côtés tout en ouvrant le couvercle en le faisant glisser en dehors de l’unité principale.
3. Remettez le couvercle batteries en introduisant le clip dans la fente inférieure de l’unité principale et en le remettant dans les fentes correspondantes en appuyant.
L’antenne extérieure est disponible auprès de votre revendeur Navman.
Responsabilité limitée : Autant qu’il lui est permis par la loi, Navman ne sera en aucun cas responsable, qu’il s’agisse d’un délit civil (négligence), du contrat ou d’autres dommages, y compris toute perte de profit, dommage indirect, immatériel ou particulier, perte ou blessure de quelque nature que ce soit sur votre personne ou toute autre personne. Sauf disposition expressément contraire du présent contrat, Navman se désiste de toute autre garantie expresse ou tacite, y compris les garanties implicites concernant la qualité loyale et marchande et le fait que ces produits conviennent à l’usage spécifique qu’il est envisagé d’en faire. Si l’une des limitations, exclusions ou responsabilités contenues dans cette garantie est considérée comme non valide pour quelque raison que ce soit et que Navman devient responsable d’une perte ou dommage qui seraient exclus dans d’autres circonstances, cette responsabilité sera limitée au montant total versé par Vous pour le produit.
Règlement du FCC. Ces limites sont conçues afin d’offrir une protection raisonnable contre tout brouillage préjudiciable dans tout établissement normal. Cet équipement produit, utilise et peut émettre de l’énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer un brouillage préjudiciable aux radiocommunications. Il n’y a cependant aucune garantie que le brouillage ne se produira pas dans un établissement particulier. En cas de brouillage préjudiciable sur une réception radio ou télévision causé par cet équipement, ce qui peut se produire en éteignant et allumant l’équipement, nous encourageons l’utilisateur à essayer de corriger ce brouillage à l’aide d’une ou de plusieurs mesures parmi les suivantes :
• Brancher l’équipement à la sortie d’un circuit autre que celui auquel le récepteur est branché. • S’adresser au revendeur ou à un technicien expérimenté pour obtenir de l’aide. • Servez-vous d’un câble blindé lorsque vous branchez un périphérique aux ports série. ATTENTION : Tout changement ou modification n’ayant pas été expressément approuvé par la partie responsable de la conformité pourrait entraîner l’annulation de l’autorité de l’utilisateur sur le fonctionnement de l’équipement.
Le fonctionnement de l’appareil est soumis aux conditions suivantes : (1) Cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit supporter toutes les interférences, y compris celles susceptibles de provoquer le fonctionnement non désiré de l’appareil
Toutes les autres marques déposées et inscriptions sont la propriété de leurs propriétaires respectifs. Publié en Nouvelle-Zélande MN000385A/LF000183A 13
