Intitulé	Description
Type de produit	Thermostat d'ambiance programmable
Caractéristiques techniques principales	Compatible avec les chaudières Vaillant, affichage LCD, programmation hebdomadaire
Alimentation électrique	230 V AC
Dimensions approximatives	120 x 90 x 30 mm
Poids	0,2 kg
Compatibilités	Chaudières Vaillant, systèmes de chauffage central
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Consommation faible, environ 1 W
Fonctions principales	Programmation de la température, mode éco, affichage de la température ambiante
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente Vaillant
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - VRT 340F VAILLANT

Comment réinitialiser le thermostat VAILLANT VRT 340F ?

Pour réinitialiser le thermostat, appuyez simultanément sur les boutons 'Mode' et 'OK' pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Que faire si le thermostat n'affiche pas de température ?

Vérifiez que le thermostat est correctement alimenté et que les piles sont en bon état. Si le problème persiste, essayez de réinitialiser le thermostat.

Comment changer la température de consigne sur le VAILLANT VRT 340F ?

Pour changer la température de consigne, utilisez les boutons '+' et '-' sur le thermostat jusqu'à atteindre la température souhaitée.

Le thermostat VAILLANT VRT 340F fonctionne-t-il avec tous les systèmes de chauffage ?

Le VAILLANT VRT 340F est conçu pour fonctionner avec les chaudières à gaz et les systèmes de chauffage à eau chaude. Assurez-vous de vérifier la compatibilité avec votre système.

Comment régler la programmation hebdomadaire ?

Pour régler la programmation hebdomadaire, accédez au menu de programmation en appuyant sur le bouton 'Program' et suivez les instructions à l'écran pour définir les horaires et températures souhaités.

Que faire si le thermostat indique une erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, éteignez le thermostat pendant quelques minutes puis rallumez-le pour voir si l'erreur persiste.

Comment remplacer les piles du VAILLANT VRT 340F ?

Pour remplacer les piles, ouvrez le compartiment à l'arrière du thermostat, retirez les anciennes piles et insérez deux nouvelles piles de type AA en respectant la polarité.

Le thermostat peut-il être contrôlé à distance ?

Le VAILLANT VRT 340F ne dispose pas de fonctionnalités de contrôle à distance. Vous devez être physiquement présent pour ajuster les paramètres.

Comment vérifier si le thermostat est correctement connecté à la chaudière ?

Assurez-vous que les câbles de connexion sont correctement branchés à la chaudière et au thermostat. Vérifiez également que la chaudière est en marche et fonctionnelle.

Où puis-je trouver le manuel d'utilisation du VAILLANT VRT 340F ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de VAILLANT.

MODE D'EMPLOI VRT 340F VAILLANT

Téléfax: (026)409 72 -19

Vaillant GmbH

Postfach 86

Riedstrasse 10

CH-8953 Dietikon 1/ZH

Telefon: [phone]

Telefax: (044)744 29 -28

Case postale 4

CH-1752 Villars-sur-Glaine 1

Téléfon: (026)409 72 -10

Téléfax: (026)409 72 -14

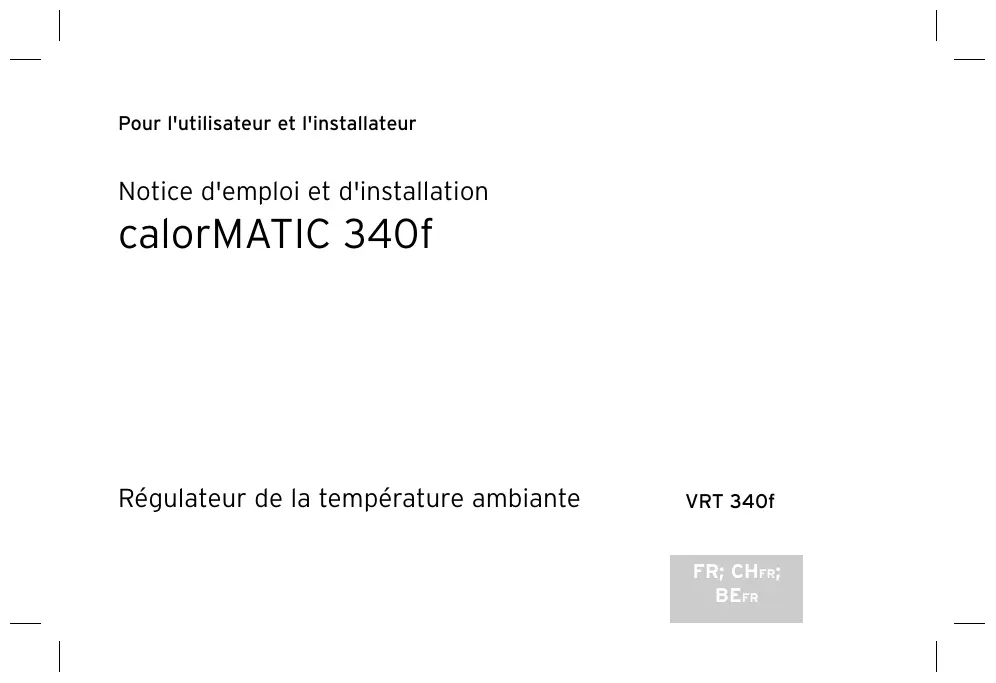

Pour l'utilisateur et l'installateur

Notice d'emploi et d'installation

calorMATIC 340f

Régulateur de la température ambiente

VRT 340f

Table des matieres

Table des matieres

Remarques relatives à la documentation. 4

Conservation des documents 4

Symbolesutilisés 4

Sécurité 5

Notice d'emploi 6

1 Vue d'ensemble de l'appareil.... 6
2 Vue d'ensemble de I'écran 7
3 Description de l'appareil 8

4 Utilisation. 8

4.1 Réglage des modes de fonctionnement 9
4.2 Réglage du jour et de l'heure .... 12
4.3 Réglage des périodes de chauffage 13
4.4 Réglage de la température ambiente 16
4.5 Activation des fonctions spéciales 17
4.6 Niveau d'information 19
4.7 Remplacement des piles 20

5 Garantie constructeur et responsabilité 22
6 Recyclage et mise au rebut....26

Notice d'installation 27

7 Remarques relatives à l'installation et au fonctionnement. 27

7.1 Marquage CE 27
7.2 Utilisation conforme de l'appareil 28

8 Consignes de sécurité et prescriptions. 29

8.1 Consignes de sécurité 29
8.2 Prescriptions 30

9 Montage. 31

9.1 Emplacementde montage 31

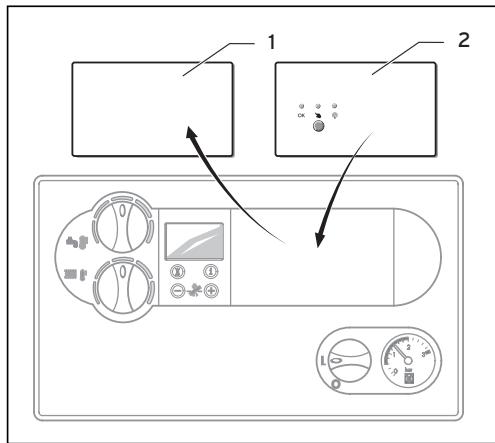

9.2 Montage du récepteur 32

9.3 Montage du régulateur de température ambiente 33
10 Installation électrique .34
10.1 Raccordement du récepteur.... 35
11 Mise en fonctionnement. 35
11.1 Niveau réservé à l'installateur.... 37
11.2 Niveau de service/de diagnostic 40
11.3 Remise à l'utilisateur 42
12 Dépannage. 43
13 Caracteristiques techniques 44
14 Service après-venture Vaillant... .45

Remarques relatives à la documentation

Les indications suivantes vous guideront à travers l'ensemble de la documentation.

D'autres documents doivent être observés en liaison avec la presente notice d'emploi et d'installation.

Nous déclinons toute responsabilité en cas de dommages imputables au non-respect des générées instructions.

Conservation des documents

Remettez la presente notice d'emploi et d'installation à l'utilisateur. La conservation de la notice incombe à ce dernier. Elle doit toujours être à portée de main.

Symboles utilisés

Lors de l'installation de l'appareil, veuillez respecter les consignes de sécurité figurant dans la presente notice!

Danger!

Danger de mort et risque de blessures !

Attention!

Danger potentiel pour le produit et l'environnement!

Remarque : Informations et recommendations utiles.

• Ce symbole indique une activités nécessaire

Sécurité

Le régulateur de température ambiente doit être installé par un installateur sanitaire/agréé. Ce dernier est responsable du respect des normes et directives en vigueur.

Nous déclinons toute responsabilité pour les dommages liés au non-respect de la présente notice.

Notice d'emploi

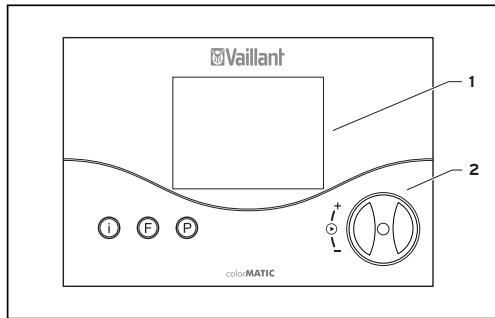

1 Vue d'ensemble de l'appareil

Fig. 1.1 Vue d'ensemble de l'appareil

Legende

1 Ecran
2 Bouton de réglage (tourner et cliquer)

I Touche Info
F Touche fonctions spéciales
P Touche de programmation/niveau réservé à l'installateur

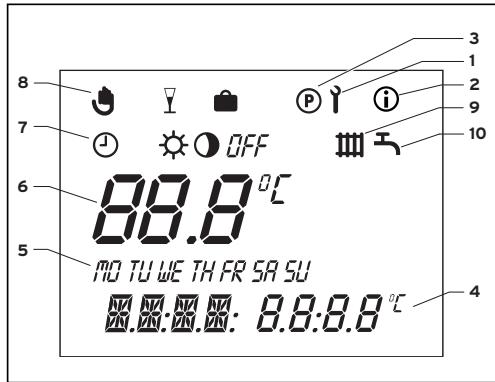

2 Vue d'ensemble de l'écran

Fig. 2.1 Vue d'ensemble de l'écran

Legende

1 Niveau réservé à l'installateur et niveau de service/de diagnostic
2 Niveau d'information
3 Programmation hora
4 Affichage multifonction
5 Jour de la semaine
6 Température réelle
7 Modes de fonctionnement
8 Fonctions spéciales
9 Symbole du circuit de chauffage
10 Symbole d'eau chaude

3 Description de l'appareil

Le calorMATIC 340f est un régulateur de température ambiente muni d'une fonction de programmation de chauffage hebdomadaire ; il se raccorde aux apparéils de chauffage modulables Vaillant. La connexion entre le régulateur de température ambiente et l'appareil de chauffage s'effectue à l'aide d'une liaison radioélectrique.

Le calorMATIC 340f vous permet de déterminer la température ambiente à l'aide de la fonction de programmation de chauffage. En outre, vous pouvez régler des fonctions spéciales telles que la fonction « Arrêt occasionally » ou la

commande temporaire d'un ballon d'eau chaude sanitaire.

4 Utilisation

Le principe d'utilisation se base sur trois touches et un ajusteur (concept d'utilisation Vaillant « tourner etclinquer »). Le mode de fonctionnement actuel (par ex. et et, le cas échéant, la fonction spéciale correspondante sont affichés sur l'écran avec la température ambiente actuelle, le jour et l'heure ainsi que le symbole du circuit de chauffage en présence d'une demande de chaleur.

4.1 Réglage des modes de fonctionnement

Le tableau 4.1 donne un aperçu des modes de fonctionnement que vous pouvez selectionner.

Lorsque I'ecran de base du régulateur de température ambiente est affché, appuyez une fois sur le bouton de réglage: le symbole du mode de fonctionnement sélectionné clignote.
- Tournez le bouton de réglage jusqu'à ce que le mode de fonctionnement souhaité s'affiche.

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

4 Utilisation

Symbole	Signification
	Chauffage	Eau chaude
J	Automatique : En fonction des horaires programmés dans le régulateur de température ambiente, le circuit de chauffage commute entre les modes de fonctionnement Chauffage et Abaisser Ⓞ.	En fonction des horaires programmés dans le régulateur, le gallon d'eau chaude sanitaire commute entre les modes Chauffage et ARRÊT. Le symbole d'eau chaude s'affiche lorsque la plage hora est active.
	Chauffer : Le circuit de chauffage fonctionne indépendamment des horaires programmés sur le régulateur de température ambiente en fonction de la température ambiente.
O	Abaisser : Le circuit de chauffage fonctionne indépendamment des horaires programmés sur le régulateur de température ambiente en fonction de la température d'abaissement « ECO ».

Tabl. 4.1 Modes de fonctionnement

Symbole	Signification
	Chauffage	Eau chaude
OFF	Arrêt : Le circuit de chauffage est arrêté lorsque la fonction de protection contre le gel (lorsque température ambiente < 5 °C) n'a pas été activée.	Le gallon d'eau chaude sanitaire nechauffe pas indépendamment des horairesprogrammés. Le symbole d'eau chaude n's'affiche pas.

4.2 Réglage du jour et de l'heure

Pour régler la date et l'heure à partir de l'écran de base, procéder comme suit :

• Appuyez sur le bouton de réglage jusqu'à ce qu'un jour de la semaine commence à clignoter.

• Faites tournier le bouton de réglage jusqu'à ce que le jour souhaité clignote.

Appuyez sur le bouton de réglage. L'affichage des heures commence à clignoter.
- Tournez le bouton de réglage jusqu'à l'heure actuelle.
Appuyez sur le bouton de réglage. L'affichage des minutes commence à clignoter.

• Tournez le bouton de réglage jusqu'à la minute actuelle.

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

Lorsque le calendrier actuel est activé dans le niveau réservé à l'installateur, vous pouvez ensuite régler le jour, le mois et l'année de la même manière.

L'horloge passera alors automatiquement à l'heure d'été/d'hiver.

4.3 Réglage des périodes de chauffage

Le régulateur de température ambiente dispose d'un programme de base (cf. tabl. 4.2).

Tabl. 4.2 Programme de base d'usine pour le chiffre de l'usine

Plage horsaire	Jour de la période/bloc hebdomadaire	Heure de démarrage	Heure d'arrêt
H 1	M0-FR	6:00	22:00
H 2	-	-	-
H 3	-	-	-
H 1	SA	7:30	23:30
H 2	-	-	-
H 3	-	-	-
H 1	SU	7:30	22:00
H 2	-	-	-
H 3	-	-	-

4 Utilisation

Le programme de base d'usine vous permit d'adapter le chauffage à vos besoin individuels.

Les plagesHoraires se reglent en cinq
étapes:

1. Appuyer sur la touche de programmation P
2. Programmation des horaires (Chauffer ou Eau chaude)
3. Sélectionner la plage horaire
   4.Sélectionner le jour ou le bloc hebdomadaire
   5.Déterminer l'heure de démarrage
   6.Déterminer l'heure d'arrêt

Pour chaque jour, vous pouvez déterminer trois plages horaires.

Le tableau ci-dessous résumé encore une fois les différentes étapes :

Ecran d'affichage	Étapes nécessaires
HIPO TU UVE TH FR SA SU0000 0000	Appuyez sur la touche de programmation P. Le curseur (triangle noir) met en relief la valeur modifiable (®, qui clignote également. Tournez le bouton de réglage jusqu'à ce que le symbole représentant le robinet s'affiche.
®H1RO TU UVE TH FR SA SU0000 0000	Appuyez sur le bouton de réglage. Le curseur pointe sur la valeur modifiable (H1) qui clignote.Sélectionné la plage horsaire souhaitée en tournant le bouton de réglage.Valeurs de réglage :H1, H2, H3

Ecran d'affichage	Étapes nécessaires
HI • PRO TU U6 TH FR SA SU 0000 0000	Appuyez sur le bouton de réglage: le curseur met en relief le bloc hebdomadaire qui clignote également. Sélectionnez un bloc hebdomadaire ou un jour de la semaine en tournant le bouton de réglage. Valeurs de réglage: MO - SU MO - FR SA - SU MO = Lundi TU = Mardi WE = Mercredi TH = Jeudi FR = Vendredi SA = Samedi SU = Dimanche

Tabl. 4.3 Réglage des plages horaires

Ecran d'affichage	Étapes nécessaires
HI RO TU WE TH FR SR SU 00:00 00:00	Appuyez sur le bouton de réglage : le curseur met en relief l'heure de démarriage, l'affichage des heures clignote. Sélectionnez une heures de démarriage en tournant le bouton de réglage. Pour régler les minutes, appuyez à nouveau sur le bouton de réglage.
HI RO TU WE TH FR SR SU 00:00 00:00	Appuyez sur le bouton de réglage : le curseur met en relief l'heure d'arrêt, l'affichage des heures clignote. Sélectionnez une heures d'arrêt en tournant le bouton de réglage. Pour régler les minutes, appuyez à nouveau sur le bouton de réglage.

Si nécessaire, vous pouvez commuter le régulateur de température ambiente sur programme journalier.

• Lorsque l'écran de base est affché, appuyez sur la touche F durant 10 secondes env.

Les différents jours de la semaine ne seront ensuite plus affichés lors de la programmation de la plage horaire.

4.4 Réglage de la température ambiente

La température ambiente souhaïée apparait dans l'affichage.

Vou puez regler la tempereature ambiente de consigne directement dans l'affichage.

De même, vous pouvez régler ou modifier la température d'abaissement « ECO » dans l'affichage.

Réglage direct de la température ambiente de consigne

• Tournez le bouton de réglage (à partir de l'écran de base).

L'affichage de la température réelle s'efface.

Dans le niveau des modes de fonctionnement, le symbole soleil s'affiche, dans le niveau multifonctions (par ex. TEMP 20 °C, etc.), la valeur de consigne ambiente.

• En tournant le bouton de réglage, vous pouvez immédiatement régler la valeur de consigne ambiente (au bout d'1 seconde env.) sur la valeur souhaïée.

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

Réglage de la température d'abaissement « ECO »

• Appuyez sur l'ajusteur jusqu'à ce que « ECO » s'affiche avec ne valeur de consigne dans le niveau multifonction. La température d'abaisissement s'affiche et clignote.
• Tournez le bouton de réglage jusqu'à la température d'abaissement souhaitiée s'affiche (par ex. ECO 15,0 °C).

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

4.5 Activation des fonctions spéciales

Pour acceder aux fonctions spéciales, appuyez sur la touche F. Vous pouvez activer les fonctions suivantes :

Ecran d'affichage

Étapes nécessaires

•• •ON 20.0°

Veto rapide La fonction veto rapide permet de modifier brièvement (jusqu'à la prochaine plage horsaire) la température ambiente. Appuyez une fois sur la touche fonction spéciale F : le symbole veto rapide s'affiche sur l'écran avec la température ambiente de consigne veto. Tournez le bouton de réglage jusqu'à ce que la température ambiente de consigne veto s'affiche. Après 10 secondes, l'affiche repasse au réglage d'origine ; la fonction est activée. Pour désactiver cette fonction plus tôt, il suffit d'appuyer sur la touche F.

Ecran d'affichage

Étapes nécessaires

Y

Fonction Arrêt occasionnelLorsque vous activez la fonctionArrêt occasionnel, la phase dechauffage est poursuivie au-delà de la prochaine phase d'abaisement.Appuyez deux fois sur la touche Fonction spécifique : le symbole de la fonction Arrêt occasionnel s'affiche durant 10 secondes, la fonction est ensuite activée.La fonction est automatiquementdéactivée des que la prochaine phase de chauffage démarre.Lorsque vous souhaitez déactiver la fonction plus tôt, il suffit d'accuer sur la touche F. La fonction peut uniquement êtreactivée en mode de fonctionnement Automatique Ⓞ.

Tabl. 4.4 Fonctions spéciales

Ecran d'affichage

Étapes nécessaires

28 ON

Fonction Vacances La fonction Vacances désactive le régulateur de température ambiente, la fonction de protection contré le gel reste néanmoins activée. Appuyez trois fois sur la touche des fonctions spéciales - le symbole de la fonction Vacances clignote dans l'affichage. Tournez le bouton de réglage jusqu'à ce que le nombre de jours de vacances sousaité s'affiche. Au bout de 10 secondes, la fonction est activée et le mode de fonctionnement est commuté sur OFF ou sur Arrêt (cf. chap. 4.1) pour la durée programmée. Lorsque vous souhaitez désactiver la fonction plus tôt, il suffit d'appuyer sur la touche F.

4.6 Niveau d'information

Pour afficher les_infos, il suffit d'appuyez sur la toucheInfos. Le symboleInfos s'affiche sur l'écran des que vous appuyez sur la toucheInfos. Lorsque vous appuyez plusieurs fois sur la touche, les différentes informations s'affichent successivement :

• Désignation du régulateur de température d'ambiance (VRT 340f)
• Température ambiente de consigne veto rapide (lorsque la fonction est activée)
  Valeur de consigne ambiente (par ex. TEMP 20,0 °C)

4 Utilisation

• Température d'abaisissement actuelle (par ex. ECO 15,0 °C)
• Jour/mois/année (lorsque le calendrier annuel est activé)
• Programmes horaires chauffage (toutes les plages horaires pour chaque jour)

4.7 Remplacement des piles

Le régulateur contrôle automatiquement l'état de charge des piles dont la durée de vie normale est d'env. 1,5 ans.

Env. 4 semaines avant que les piles ne soient complètement déchargées, l'indication BATT apparait dans l'affichage multifonction. Le compartment des piles est situé à l'arrière du régulateur.

Pour remplacer ses piles, un régulateur doit être retire de son socle mural.

• Rabattez soigneusement les crans d'arrêt de côté à l'aide d'un tournevis (Fig. 4.1) est tirez le régulateur vers l'avant.

Fig. 4.1 Déblocage des crans d'arrêt

• Remplacez les piles (2x AAA-LRO3; Fig. 4.2). Veillez à respectez la polarité des piles.

Fig. 4.2 Changement des piles

Si les piles ne sont pas remplacées à temps, le régulateur entre en mode de fonctionnement « Chauffage » © afin de minimiser le refroidissement de l'installation.

5 Garantie constructeur et responsabilité

France

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78).

Pour bénéficier de la garantie légale de deux ans, l'appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l'art et normes en viqueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d'erreurs de branchement, de montage ou de défaut d'entretien.

Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié des la première année d 'utilisation (circulaire ministerière) du 09/08/78 -JO du 13/09/78).

Suisse

Si vous souhaitez bénéficiair de la garantie constructeur, l'appareil doit impérativement avoir été installé par un installerateur qualifié et/agréé. Nous accordons une garantie constructeur au propriétaire de l'appareil conformément aux conditions générales de vente Vaillant locales et aux contrats d'entretien correspondants.

Seul notre service après-vente est habilité à procéder à des travaux s'inscrivant dans le cadre de la garantie.

Belgique

La période de garantie des produits Vaillant s'elève 2 ans omnium contre tous les défauts de matériaux et des défauts de construction à partir de la date mise sur la facture d'achat. La garantie est d'application pour autant que les conditions suivantes aient eté remplies:

1. L'appareil doit avoir eté installé par un professionnel qualifié qui, sous son entière responsabilité,aura veillé à respecter les normes et réglementations en vigueur pour son installation.
2. Seuls les techniciens d'usine Vaillant sont habilités à effectuer les réparations ou les modifications apportées à un apparéil au cours de la période de garantie afin que celle-ci reste d'application. Si d'aventure une pièce non d'origine devant être montée dans un de nos apparéils, la garantie Vaillant se variait automatiquement annulée.

5 Garantie constructeur et responsabilité

1. Afin que la garantie puisse prendre effet, la fiche de garantie doit etredumont complete, signee et affranchie avant de nous etre returnee au plus tard quinze jours après l'installation!

La garantie n'entre pas en ligne de compte si le mauvais fonctionnement de l'appareil devait etre provoque par un mauvais reglage, par I'utilisation d'une energie non adequate, par une installation mal congue ou defectueuse, par le non-respect des instructions de montage jointes à l'appareil, par une infraction aux normes relatives aux directives d'installation, de types de locaux ou de ventilation, par négligence, par surcharge, par les conséquences du gel ou de

tout usure normale ou pour tout acte dit de force majeure.

Dans un tel cas, il yaurait facturation de nos prestations et des pieces fournies.

Lorsqu'il y a facturation établie selon les conditions générales du service

d'entretien, celles-ci est toujours adressée à la personne qui a demandé

l'intervention ou/et la personne chez quile travail a eteffectue sauf accord auprétable et par escrit d'un tiers (par ex

préiable et par cetera d'un tiers (par ex. locataire, propriétaire, syndic...) qui accepte explicitement de prendre cette facture à sa charge. Le montant de la facture devra être acquitté au grand comptant au technicien d'usine qui aura effectué la prestation.

La mise en application de la garantie exclut tout paiement de dommages et intérêts pour tout préjudice généralement quelconque. Pour tout litige, sont seuls compétents les tribunaux du district du siège social de notre société.

Pour garantir le bon fonctionnement des apparèils Vaillant sur long terme, et pour ne pas changer la situation autorisé, il faut utiliser lors d'entretiens et dépannages uniquement des pieces détachées de la marque Vaillant.

6 Recyclage et mise au rebut

Votre régulateur de température ambiente calorMATIC 34Of Vaillant se compose, au même titre que son emballage de transport, principalement de matériaux recyclables.

Appareil

Votre régulateur de température ambiente calorMATIC 340f Vaillant ainsi que l'ensemble de ses accessoires ne sont pas des ordures menagères et font l'objet d'une mise au rebut particulière. Veilze à ce que l'appareil usageé et ses évventuels accessoires soient mis au rebut conformément aux prescriptions en vigueur.

Emballage

Veuillez confier le recyclage de l'emballage de transport au spécialiste qui a installé l'appareil.

Notice d'installation

7 Remarques relatives à l'installation et au fonctionnement

Le montage, le raccordement électrique, les réglages de l'appareil ainsi que la première mise en fonctionnement ne doit être effectuels que par un installateur agréé!

Avant d'installer l'appareil, vérifie que l'emplacement de montage n'est soumis àaucun dysfonctionnement de la liaisonradioélectrique dû à des appeareilsélectriques ou à la structure de l'édifice.

Si la liaison radioélectrique est enconnée, choisissez un autre emplacement de montage.

7.1 Marquage CE

Le marquage CE indique que le régulateur de température ambiente calorMATIC 340f en liaison avec les apparciels de chauffage Vaillant est conforme aux exigences élémentaires de la directive sur la compatibilité electromagnétique (directive 89/336/CEE) et de la directive sur les apparciels à basse tension (directive 73/23/CEE).

7.2 Utilisation conforme de l'appareil

Le régulateur de température ambiente calorMATIC 340f est construit selon l'état de la technique actuel ainsi que les règes de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut représenter un danger pour la vie ou la santé physique de l'utiliseur et/ou de tiers ; elle peut également provoquer des dommages sur les apparciels ou sur d'autres biens.

Le régulateur de température ambiente calorMATIC 340f a été créé pour commander une installation de chauffage avec ou sans production d'eau chaude en fonction de lapiece et de l'heure en liaison

avec un apparéil de chauffage modulable de l'entreprises Vaillant. La connexion entre le régulateur de température ambiente et l'appareil de chauffage s'effectue à l'aide d'une liaison radioélectrique.

Toute autre utilisation est considérée comme non conforme à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultat. L'utilisateur en assume alors l'entière responsabilité.

L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents associés ; le respect des conditions d'inspection et d'entretien.

Attention!

Toute utilisation abusive est interdite.

8 Consignes de sécurité et prescriptions

L'appareil doit être installé par un installateur agréé. Le respect des normes et prescriptions en vigueur lui incombe. Nous déclinons toute responsabilité pour les dommages liés au non-respect de la présente notice.

8.1 Consignes de sécurité

Danger!

Danger de mort par électrocution au niveau des raccords conducteurs de tension.

Couper l'alimentation électrique avant d'effectuer les travaux sur l'appareil et le bloquer pour empêcher toute remise sous tension.

Enlever le régulateur de température ambiente du mur ou le retirer du socle uniquement quand il n'est plus sous tension.

8.2 Prescriptions

Pour le câblage, utilisez des câbles traditionnels disponibles dans le commerce. - Section minimale des câbles : 0,75 ~mm^2

Le régulateur de température ambiente doit uniquement être installé dans des locaux secs.

France

Les prescriptions de la Fédération des Electrotechniciens et des entreprises d'alimentation en électricité doivent être respectées lors de l'installation électrique.

Suisse

En Suisse, les directives de l'association électrotechnique suisse, ASE (Association Suisse des Electriciens) doivent être respectées.

Belgique

Pour la Belgique, il convient d'observer les prescriptions ARAB-AREI en vigueur.

9 Montage

9.1 Emplacementde montage

Montez le régulateur de température ambiente de façon à garantir une prise de la température ambiente optimale (éviter l'exposition aux accumulations de chaleur, l'installation sur des murs froids, etc.). Le lieu de montage le plus favorable est la plupart du temps la piece principale de l'habitation, sur un mur interieur, à environ 1,5 m de hauteur. Le régulateur doit pouvoir y enregistrer l'air ambiant en circulation sans être géné par des meubles, rideaux ou autres objets.

Choisissez le lieu de montage de maniere à ce que ni courants d'air en provenance de portes ou fenêtres, ni sources de chaleur telles que radiateurs, murs de cheminée, télévisions ou rayonnements solaires ne puissant directement influencer le régulateur. Dans la piece où le régulateur de température ambiente est installé, toutes les vannes des radiateurs doivent être complètement ouvertes.

9.2 Montage du récepteur

Le récepteur se connecte à l'appareil de chauffage à l'aide d'une connexion par fiche munie de quatre raccords.

• Retirer le couvercle aveugle (1) de la face avant du boitier de commande de l'appareil de chauffage et placer le récepteur (2) sur le compartment de montage libéré de façon à ce que les pointes situées à l'arrière de la partie supérieure s'ajustent dans le réceptacle.
• Enforcez le récepteur dans le compartment de montage jusqu'à ce qu'il s'y enclenche.

Fig. 9.1 Appareil de chauffage et encastrement du récepteur dans le boîtier de commande

9.3 Montage du régulateur de température ambiente

Avant d'installer l'appareil, vérifie que l'emplacement de montage n'est soumis àaucun dysfonctionnement de la liaison radioélectrique dû à des apparêils électriques ou à la structure de l'édifice. Si la liaison radioélectrique est enconnée,choisissez un autre emplacement de montage.

• Retirez le régulateur de température ambiente (1) de son socle mural (3).
• Percez deux trous de fixation (2) de 6 mm de diamètre (conformément à la fig. 9.2), insérez ensuite les chevilles fournies.

Fixez le socle mural au mur à l'aide des deux vis fournies.
- Insérez les piles fournies dans le compartment à piles situé à l'arrière du régulateur (fig. 9.2, Pos. 4). Veillez à respectez la polarité des piles.

Fig. 9.2 Montage du régulateur de la température ambiente

10 Installation électrique

Seul un installerateur qualifié et/agréé est habilité à effectuer les branchements électriques.

Danger!

Danger de mort par électrocution au niveau des raccords conducteurs de tension. Couper l'alimentation électrique avant d'effectuer les travaux sur l'appareil et le bloquer pour empêcher toute remise sous tension.

10.1 Raccordement du récepteur

La commande de l'appareil de chauffages'effectue a laide d'une connexion par fiche a 4 broches.

Une fois le récepteur correctement installé dans la face avant du boîtier de commande, le régulateur de température ambiente est pré t à l'emploi.

Observez également les indications de la notice de l'appareil de chauffage.

Le pont au niveau des bornes de raccordement 3 et 4 de l'appareil de chauffage ne doit pas'être supprimé.

11 Mise en fonctionnement

Pour adapter de manière optimale les paramètres de l'installation aux conditions locales, il est indispensable de régler quelques-uns des paramètres de l'installation.

Ces paramètres sont réunis dans un niveau de service de l'installation et doivent uniquement être régles par un installateur qualifié.

Le niveau de service/diagnostic est également réservé aux installateurs qualifiés et offre une assistance lors des travaux.

Le récepteur est équipé de trois LED d'état fournissant les informations suivantes au système :

11 Mise en fonctionnement

Tabl. 11 Voyant d'etat du récepteur

LED	Affichage	État	Fonction
vert	OK	allumée	Fonction normale
		éteinte	Erreur (pas d'alimentation électrique ou panne voir LED rouge, etc.) Absence de signal radioélectrique
		clignotante	Absence de liaison radioélectrique dans l'émetteur pendant plus d'une heures (par ex. mauvaise liaison, piles de l'émetteur faibles) Protection contre le gel activée :- Fonction d'eau chaude sanitaire activée- Point de réglage pour le mode de chauffage : 50 °C
rouge		éteinte	Fonction normale
		clignotante	Mode manuel :- Fonction d'eau chaude sanitaire activée- Point de réglage pour le mode de chauffage : 50 °C (Le mode manuel passé automatiquement au mode normal lorsque la liaison radioélectrique avec l'émetteur est établie.
		clignotante	La liaison radioélectrique avec l'émetteur est établie

En cas de panne, appuyez sur la touche
afin de passer du mode automatique au mode manuel. En mode manuel, la production d'eau chaude sanitaire est autorisée et la valeur de départ de consigne de chauffage s'élevé à 50 °C. Le mode manuel est maintainu jusqu'à réception du prochain signal radioélectrique.

11.1 Niveau réservé à l'installateur

Pour acceder au niveau réservé à l'installateur, appuyez sur la touche P.

• Appuyez sur la touche P durant 10 secondes environ.
  Le symbole de clé à vis et le premier paramètre s'affichent sur l'écran.
• Appuyez sur le bouton de réglage. Vous pouvez successivement configurer tous les paramètres de l'installation.
• Tournez le bouton de réglage pour régler la valeur souhaïée.

Lorsque you appuyez sur la touche P,
I'affichage revient à l'écran de base

11 Mise en fonctionnement

Vous pouvez selectionner et modifier les parametes suivants :

Ecran d'affichage	Le réglage s'effectue en tournant le dispositif de réglage.
iECO:15.0°C	Température d'abaisissement Réglage d'usine : 15 °C Plage de réglage : 5 ... 30 °C
iC-RT:0.0°C	Correction de la valeur ambiente réelle Adaptation de la valeur affichée dans la plage maxi. +/- 3 °CRéglage d'usine : 0 °C

Ecran d'affichage	Le réglage s'effectue en tournant le dispositif de réglage.
	Mode deux points/analogueCommutation mode deux points/analogue.Lé régulateur de température ambiente a été réglié en usine comme thermostat à deux points (réglage 0).En réglient le paramètre sur 1, le régulateur de température ambiente est commuté en mode analogue.
Opt : O	Comportement de régulation/ adaptation du parcoursPour l'adaptation optimale à la taille de la piece ou à la configuration des radiateurs Réglage d'usine : 0Plage de réglage : -5 ... +5 (valeurs positives : comportement de commutation inerte du régulateur de température ambiente ; valeurs négatives : comportement de commutation accru du régulateur de température ambiente)

Tabl. 11.1 Paramétres de l'installation

Ecran d'affichage	Le réglage s'effectue en tournant le dispositif de réglage.
i	Réglage jour Pour activer le calendrier annuel
JAY: O
i	Réglage mois Pour activer le calendrier annuel
MON: O
i	Réglage année Pour activer le calendrier annuel
YEAR: 2040

11 Mise en fonctionnement

11.2 Niveau de service/de diagnostic

Pour acceder au niveau de service/de diagnostic, appuyez sur la touche P et sur le bouton de réglage.

• Appuyez simultanément sur la touche P et sur le bouton de réglage durant 3 secondes environ.

Durant la première étape, un chauffage de 50^ est demandé afin de contrôler la transmission vers l'appareil de chauffage. Par la suite, vous pouvez successivement effectuer tous les tests en tournant ou en appuyant sur le bouton de réglage.

Lorsque you appuyez sur la touche P,
I'affichage revient à l'écran de base.

Vous pouvez effectuer les tests suivants :

Bouton de réglage	Test	Déroulement du test
Appuyez puis enforcez simultanément la touche P durant 3 secondes environ.	Demande deCHAUFFAGE	Une valeur de consigne de 50 °C est simulée. Le brûleur de l'appareil deCHAUFFAGE démarre, la pompe tourne (uniquement jusqu'à ce que la limite de température de départ maximale de l'appareil deCHAUFFAGE soit atteinte!).
Appuyer	Signal radioélectrique	Affichage RF On
Appuyer	Test de l'affichage	Tous les éléments d'affichage s'affichent.
Appuyer	Version du logiciel	La version du logiciel s'affiche.

11 Mise en fonctionnement

Restauration des réglages d'usine

• Pour réinitialiser le régulateur de température ambiente, appuyez sur la touche P durant 15 secondes.

11.3 Remise à l'utilisateur

L'utilisateur doit être instruct à propos de la manipulation et du fonctionnement de son régulateur de température ambiente.

• Remettez-lui toutes les notices et documents de l'appareil afin qu'il les conserve soigneusement.

• Parcourez avec lui la notice d'utilisation et répondez à ses questions le cas échéant.

• Attirez notamment son attention sur les consignes de sécurité qu'il doit impérativement respecter.

• Attirez son attention sur le fait que les notices doivent être conservées à proximé du régulateur de température ambiente.

12 Dépannage

Le régulateur de température d'ambiance affiche les messages d'erreur suivants :

Tabl. 12 Messages d'erreur

Message d'erreur	Signification	Dépannage
RF Err	Absence de liaison radioélectrique dans le récepteur de l'appareil de chauffage	Vérifiez l'emplacement de montage
BATT	niveau de batterie faible, remplacement requis	Remplacez les piles.

13 Caractéristiques techniques

Tabl. 13 Caracteristiques techniques

Désignation	Unité	Émetteur	Récepteur
Tension de fonctionnement	V	3V (2xAAA)	24
Température ambiente maximale autorisée	°C	50	50
Durée de vie des piles	Mois	env. 18
Fréquence d'émission	MHz	868,35	868,35
Puisance d'émission	mW	0,5
Consommation de courant	mA	≤ 1 (en fonctionnement)	≤ 15 (en fonctionnement)
Section minimale des câbles de connexion	mm²	0,75
Protection électrique		IP 20	IP 20
Classe de protection pour apparueil de régulation		III	III
Dimensions
Hauteur/largeur/profondeur	mm	97/146/27	85/148/30

14 Service après-venture Vaillant

Suisse

Téléfax: (026)409 72 -19

Vaillant GmbH

Postfach 86

Riedstrasse 10

CH-8953 Dietikon 1/ZH

Telefon: [phone]

Telefax: (044)744 29 -28

Case postale 4

CH-1752 Villars-sur-Glaine 1

Téléfon: (026)409 72 -10

Téléfax: (026)409 72-14

Vaillant Sarl

"Le Technipole" 8, Avenue Pablo Picasso F-94132 Fontenay-sous-Bois Cedex Telephone [phone] Fax [phone] www.vaillant.fr [e-mail]

N.V. Vaillant S.A.

Rue Golden Hopestraat 15 B-1620 Drogenbos Tel. [phone] Fax [phone] www.vaillant.be [e-mail]

Vaillant S.à.r.l

Case postale 4 CH-1752 Villars-sur-Glune 1 Tél. [phone]

Fax [phone] www.vaillant.ch [e-mail]

Vaillant GmbH

Postfach 86 Riedstr.10 CH-8953 Dietikon1/ZH Telefon [phone]

Telefax 01/744 29 -28 www.vaillant.ch [e-mail]

Vaillant Gesellschaft mbH

Forchheimergasse 7 A-1230 Wien Telefon [phone]

Telefax 05/7050-1199 www.vaillant.at [e-mail]

Vaillant GmbH
