| Intitulé | Description |
|---|---|
| Type de produit | Chaudière murale à gaz à condensation |
| Caractéristiques techniques principales | Technologie de condensation, rendement élevé, faible émission de CO2 |
| Alimentation électrique | 230 V |
| Dimensions approximatives | 700 x 400 x 300 mm |
| Poids | Environ 35 kg |
| Compatibilités | Compatible avec les systèmes de chauffage central et les chauffe-eau |
| Type de gaz | Gaz naturel ou propane |
| Tension | 230 V |
| Puissance | De 24 à 30 kW selon le modèle |
| Fonctions principales | Chauffage, production d'eau chaude sanitaire |
| Entretien et nettoyage | Vérification annuelle par un professionnel, nettoyage des filtres |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées, réparabilité facilitée |
| Sécurité | Système de sécurité intégré, protection contre la surchauffe |
| Informations générales utiles | Installation par un professionnel recommandée, garantie constructeur |
FOIRE AUX QUESTIONS - TURBO TEC PRO VAILLANT
Questions des utilisateurs sur TURBO TEC PRO VAILLANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière à gaz au format PDF gratuitement ! Retrouvez votre notice TURBO TEC PRO - VAILLANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TURBO TEC PRO de la marque VAILLANT.
MODE D'EMPLOI TURBO TEC PRO VAILLANT
Table des matières Caracteristiques de l'appareil Accessoires recommends
Table des matieres
a r c t e r i s t i q u e s d e l l'appareil 2
1 Remarques relatives à la documentation....3
1.1 Conservation des documents.. 3
1.2 Symboles utilisés 3
1.3 Désignation du type et plaque signalétique....3
1.4 Validité de la notice 3
2 Sécurité 3
3 Remarques relatives au fonctionnement.....5
3.1 Garantie constructeur 5
3.2 Utilisation conforme de l'appareil............5
3.3 Choix de l'emplacement 6
3.4 Nettoyage.. 6
3.5 Recyclage et mise au rebut 6
3.6 Conseils en matière d'économie d'énergie......6
4 Utilisation 8
4.1 Vue d'ensemble des éléments de commande 8

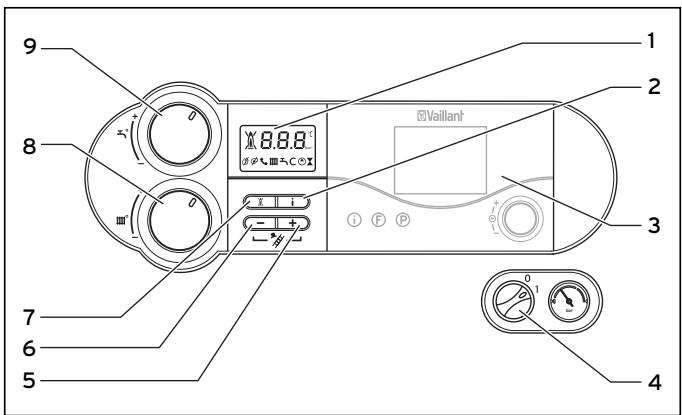

4.1.1 Éléments de commande atmoTEC plus/ turboTEC plus. 8

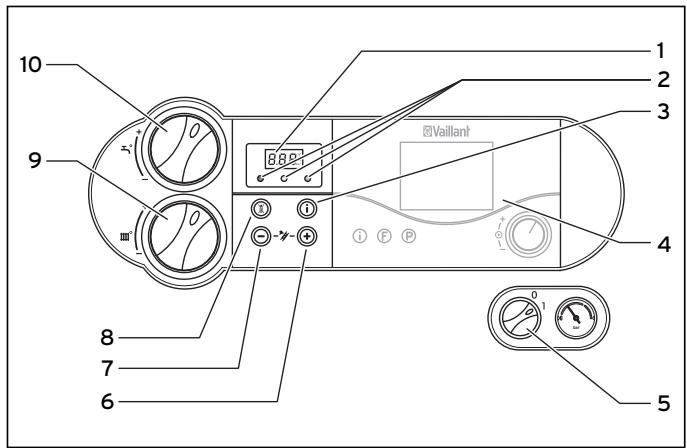

4.1.2 Éléments de commande atmoTEC pro/turboTEC pro. 9
4.2 Mesures à prendre avant la mise en fonctionnement 10
4.2.1 Ouverture des dispositifs d'arrêt 10

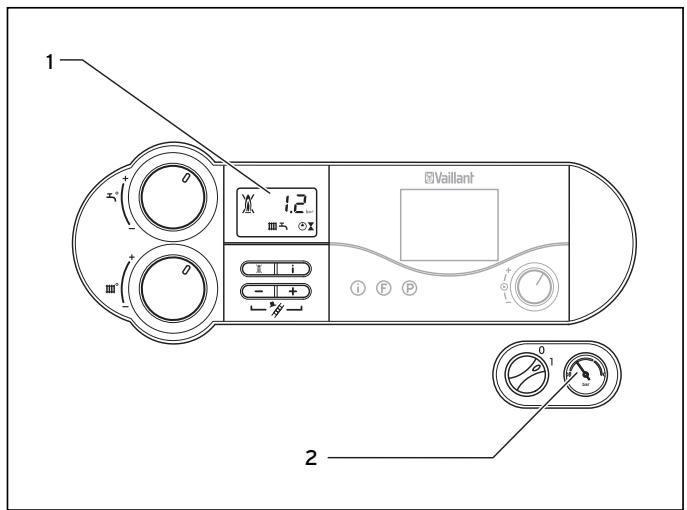

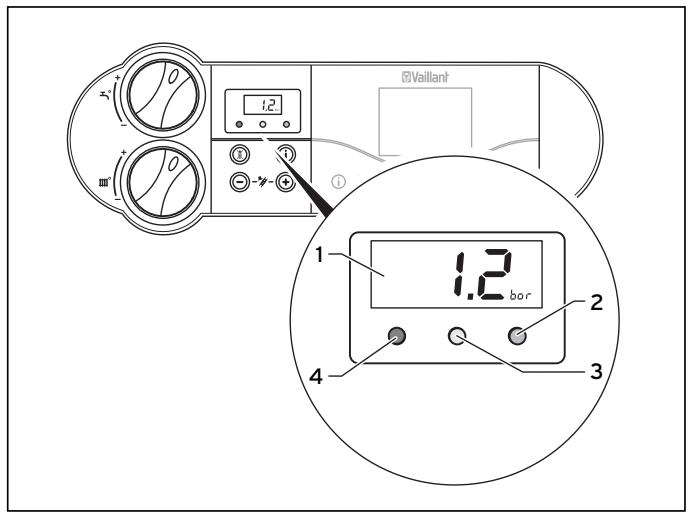

4.2.2 Contrôle de la pression du système 10

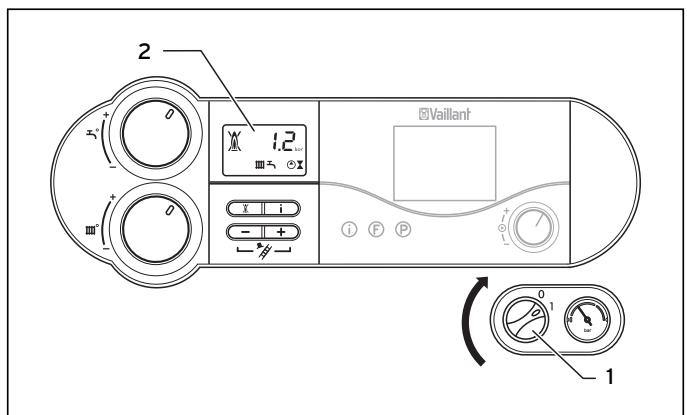

4.3 Mise en fonctionnement. 11
4.4 Préparation d'eau chaude sanitaire. 11

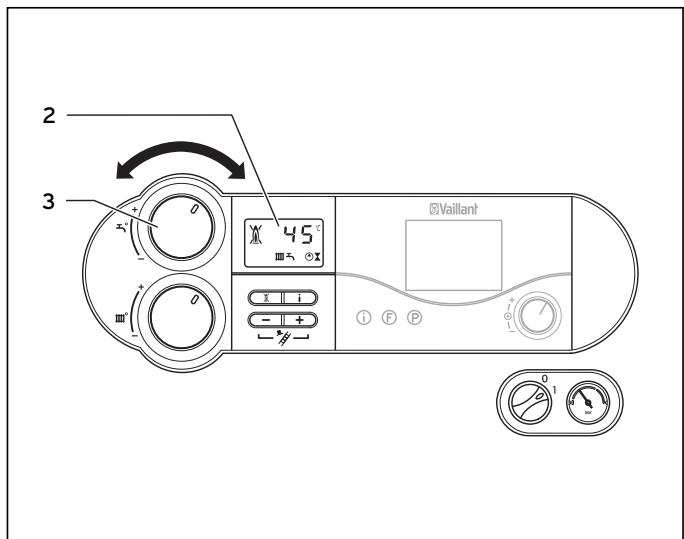

4.4.1 Réglage de la température d'eau chaude......11

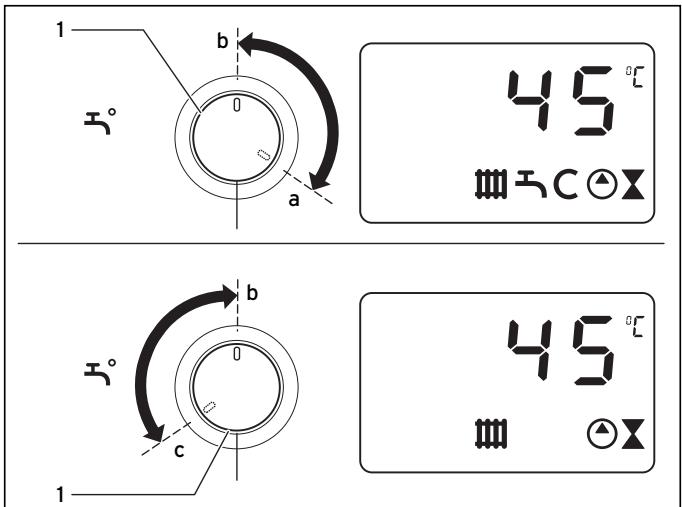

4.4.2 Mise en marche et à l'arrêt de la fonction de démarriage à chaud (uniquement atmoTEC/turboTEC plus avec production intégrée d'eau chaude sanitaire). 12

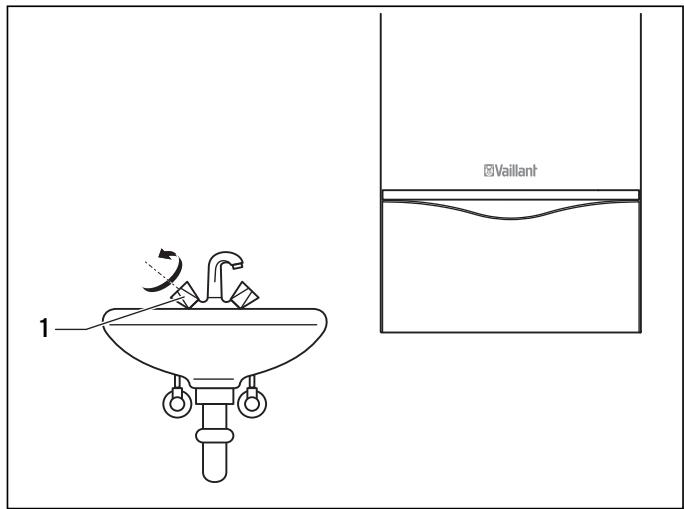

4.4.3 Puisage d'eau chaude sanitaire. 12
4.5 Réglages pour le mode Chauffage............13

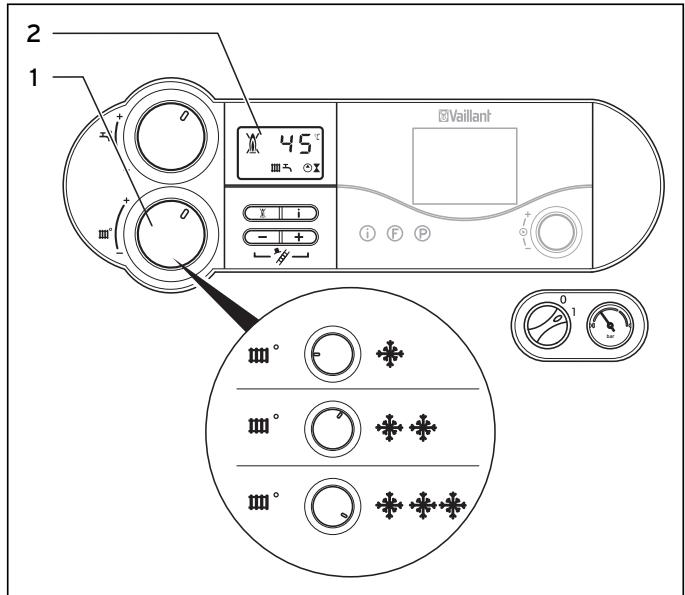

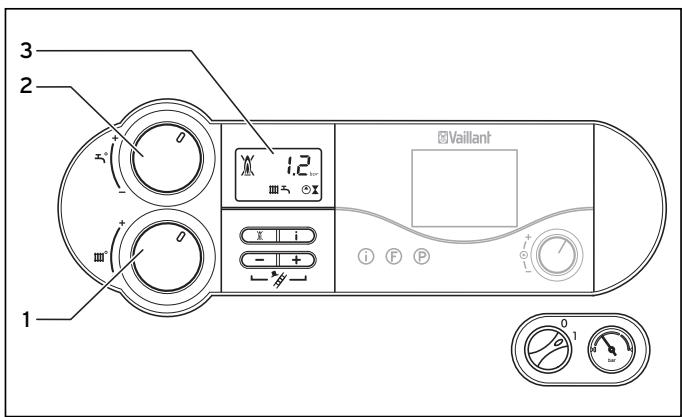

4.5.1 Réglage de la température de départ (sans apparéil de régulation)............13

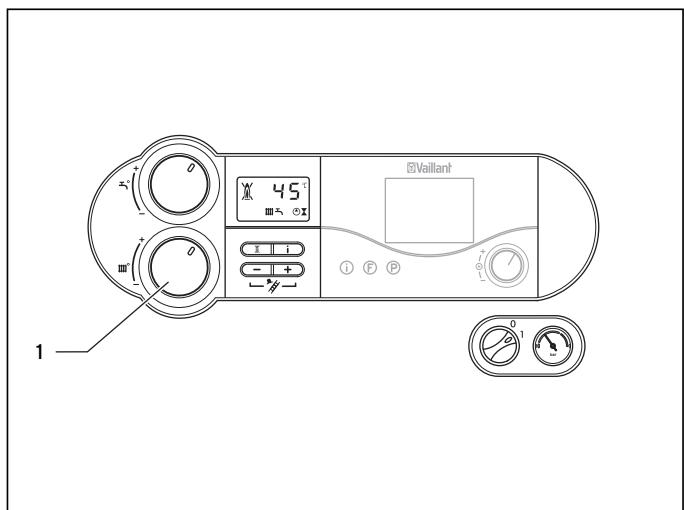

4.5.2 Réglage de la température de départ (avec apparéil de régulation) 13

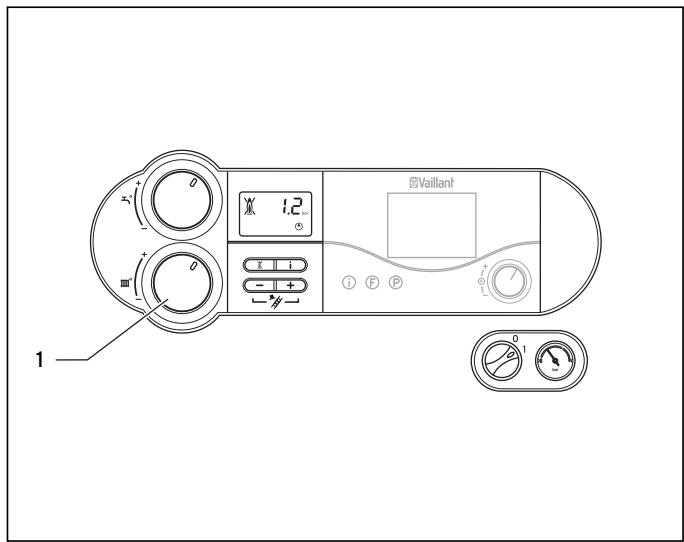

4.5.3 Désactivation du mode Chauffage (position été) 13

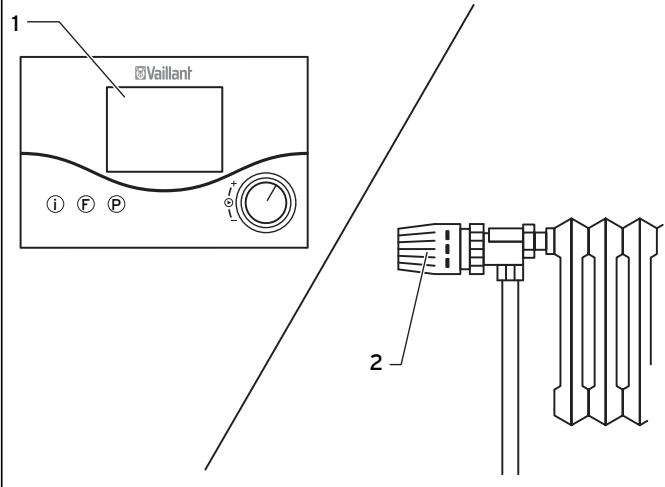

4.5.4 Réglage du thermostat d'ambiance ou de la régulation en fonction des conditions atmosphériques 14

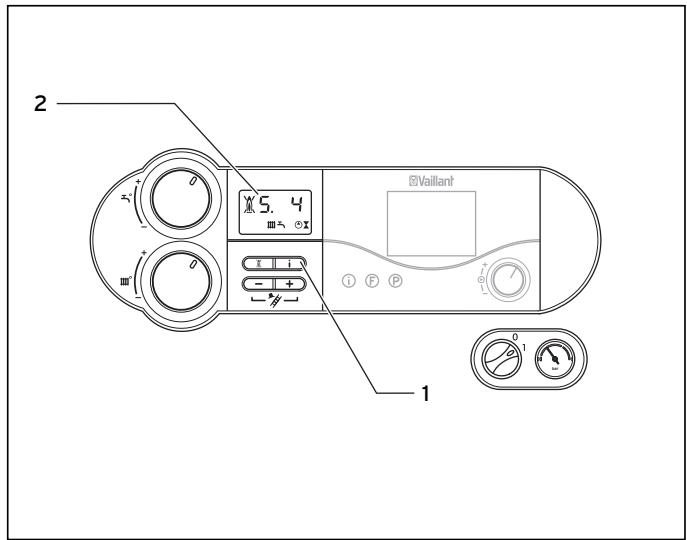

4.6 Affichage d'etat (pour les travaux de maintenance et de réparation par l'installateur) 14
4.7 Dépannage 15
4.7.1 Anomalies dues à l'absence d'eau 15

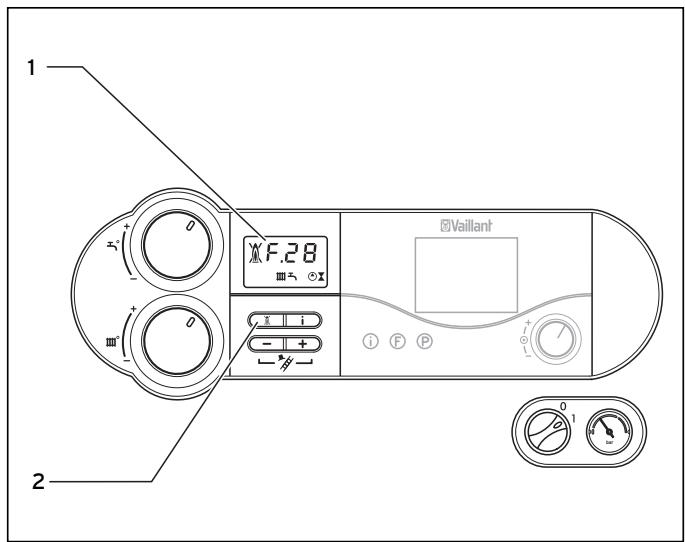

4.7.2 Anomalies du processus d'illumage 16
4.7.3 Anomalies dans la conduite de produits de combustion 16

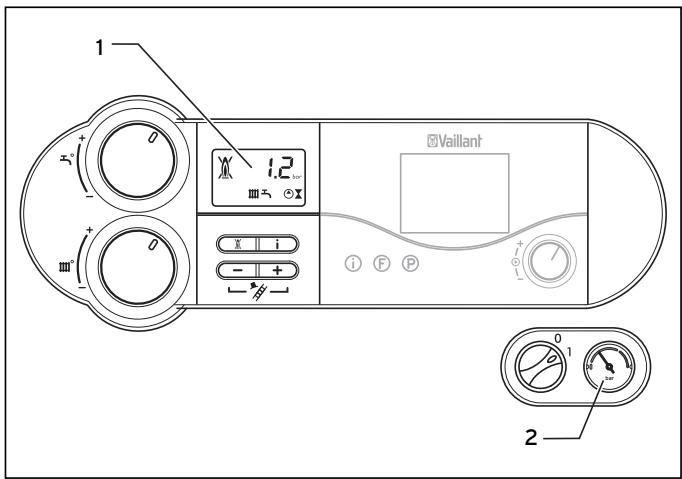

4.7.4 Remplissage de l'appareil/l'installation de chauffage 16

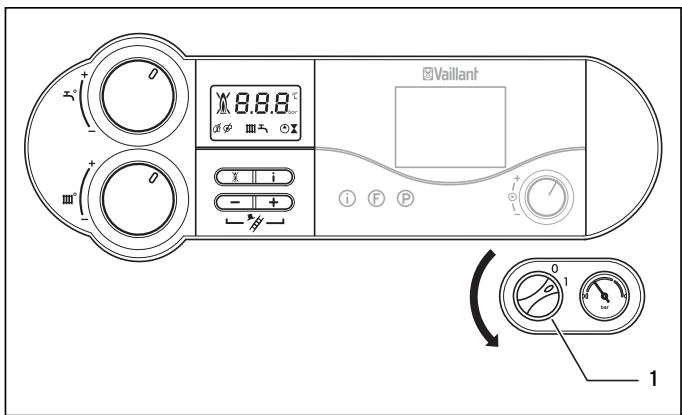

4.8 Mise hors service. 17
4.9 Protection antigel 18
4.9.1 Fonction de protection contre le gel 18
4.9.2 Protection contre le gel par vidange 18
4.10 Entretien et service après-vente 18
Caracteristiques de l'appareil
Les apparèils Vaillant atmoTEC pro/atmoTEC plus et turboTEC pro/turboTEC plus sont des chaudières murales compactes, équipées d'une fonction de production d'eau chaude sanitaire intégrée.
Pour la régulation du modele atmoTEC pro/ atmoTEC plus et turboTEC pro/turboTEC plus, Vaillant propose différents modèles de régulateurs servant au raccordement à la barre de contrôle ou pour le branchement au panneau de commande.
Votre installateur agréé se tient à votre disposition pour vous conseiller lors de l'achat d'un apparéil de réglage approprié.
1 Remarques relatives à la documentation
Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation.
En liaison avec la présente notice d'emploi, d'autres documents doivent également être observés.
Nous déclinons toute responsabilité en cas de dommages imputables au non-respect des générées instructions.
Autres documents applicables
Pour l'installateur :
Notice d'installation et d'entretien
atmoTEC pro/atmoTEC plus n° 0020029226
turboTEC pro/turboTEC plus n° 0020029228
Notice de montage
turboTEC pro/turboTEC plus LAZ n° 0020029230
Carte de garantie n° 802 925
Le cas échéant, les informations continues dans les notices des accessoires et régulateurs utilisés doivent également être observées.
1.1 Conservation des documents
Veuillez conserve la presente notice d'emploi ainsi que tous les documents associés à portée de main afin qu'ils soient disponibles le cas échéant.
En cas de déménagement ou de vente de l'appareil, remettez tous les documents au nouveau propriétaire.
1.2 Symboles utilisés
Lors de l'utilisation de l'appareil, veuillez observer les consignes de sécurité stipulées dans la présente notice !

Danger!
Danger de mort et risque de blessures!

Danger!
Risque de brûlures!

Attention!
Situation potentiellement dangereuse pour le produit et l'environnement !

Remarque!
Ce symbole signale des informations importantes.
- Symbole d'une activités nécessaire
1.3 Désignation du type et plaque signalétique
La désignation du type est apposée en usine sur la face inférieure de l'appareil.
1.4 Validité de la notice
La presente notice ne vaut que pour les apparciels avec les références suivantes :
Tabl. 1.1 Types des appareils et références des articles
| Type d'appareil | Catégorie de gaz | Référence de l'article |
| VU FR 240/3-5 | Gaz naturel | 0010003326 |
| VUW FR 250/3-3 | Gaz naturel | 0010003324 |
| VUW FR 250/3-5 | Gaz naturel | 0010003331 |
| VMC FR 253/3-5 | Gaz naturel | 0010003330 |
| VUW FR 280/3-5 | Gaz naturel | 0010003333 |
| VU FR 242/3-5 | Gaz naturel | 0010003328 |
| VUW FR 252/3-3 | Gaz naturel | 0010003325 |
| VUW FR 252/3-5 | Gaz naturel | 0010003335 |
| VUW FR 322/3-5 | Gaz naturel | 0010003337 |
2 Sécurité
Comportement à adopter en cas d'urgence

Danger!
Odeur de gaz! Risque d'empoisonnement ou d'explosion en présence d'un dysfonctionnement!
En présence d'une odeur de gaz, veuillez observer la procédure suivante :
N'allumez/n'eteignez pas la luziere.
- N'actionnez pas d'autres interrupteurs électriques.
- N'utilisez pas le téléphone dans la zone dangereuse.
- N'allumez pas de flamme (par ex. avec un briquet ou des allumettes).
- Ne fumez pas.
Fermez le robinet d'arrêt de gaz.
Ouvrez portes et fenêtres.
- Prévenez les habitants de la maison.
- Quittez la maison.
- Informez le fournisseur de gaz ou bien votre installerateur/agree.
Consignes de sécurité
Respectez impératifement les consignes et directives de sécurité suivantes.

Danger!
Risque de déflagration à cause de mélanges gazeux inflammables!
Ne stockez/n'utilisez pas de substances explosives ou facilement inflammables (par ex. essence, peinture, etc.) dans la pierce ou l'appareil est installé.
Danger!
Risque d'empoisonnement ou d'explosion en présence d'un dysfonctionnement!
Ne désactivez les dispositifs de sécurité sous chaque prétexte et ne procédez enaucun cas à des manipulations qui pourrait affecter leur bon fonctionnement.
Danger!
Danger d'asphyxie!
Ne bouchez jamais les orifices d'aération, cela implique un risque d'asphyxie.

Danger!
Risque d'intoxication du à d'éventuelles libérations de gaz d'échéppement!
Si vous faites fonctionner simultanément cet apparéil et un extractor de produits de combustion (ex.: hotte aspirante) dans une même piece étanché, vous étes tenu(e) d'utiliser l'accessoire Vaillant appelé module multifonction (réf.: 0020017744). Si les cheminées d'évacuation de produits de combustion sont raccordées à plusieurs apparéils de chauffage et si, simultanément, des extracteurs de produits de combustion sont en service, vous devrez prendre des mesures supplémentaires. Veuillez vous informer auprès de votre installerateur!
C'est la raison pour laquelle il est interdit de procéder à des modifications :
- sur l'appareil
- à proximité de l'appareil
- sur les conduites d'alimentation de gaz, d'air, d'eau et de courant
- ainsi que sur les conduites d'évacuation des produits de combustion
L'interdiction de réaliser des modifications s'étend aux éléments de construction situés à proximité de l'appareil dans la mesure où ces modifications pourraient affecter la sécurité de fonctionnement de l'appareil.
Exemple :
- Un habillage de type armoire de l'appareil est soumis à des prescriptions particulières. Renseignez-vous auprès de votre installerateur sanitaire si vous envisagez le montage d'un tel habillage.
Si vous procédez à des modifications sur l'appareil ou à proximité de l'appareil, vous devez toujours faire appel à un installateur/agréé.

Attention!
Risques de dommages en cas de modifications non conformes!
N'effectuez sousaucnPretextede manipulation sur la chaudiere murale gaz ou sur d'autres éléments de I'installation.
Ne tentez jamais d'effectuer vous-même des réparations ou des travaux de maintenance sur l'appareil.
- Ne jamais déterminer ou-retirer les parties plombées de l'appareil. Seuls les installateurs sanitaires agréés et le service après-venture sont habilités à modifier les parties plombées des composants.

Danger!
Risque de brûlures.
L'eau du robinet d'eau chaude peut etre bouillante.

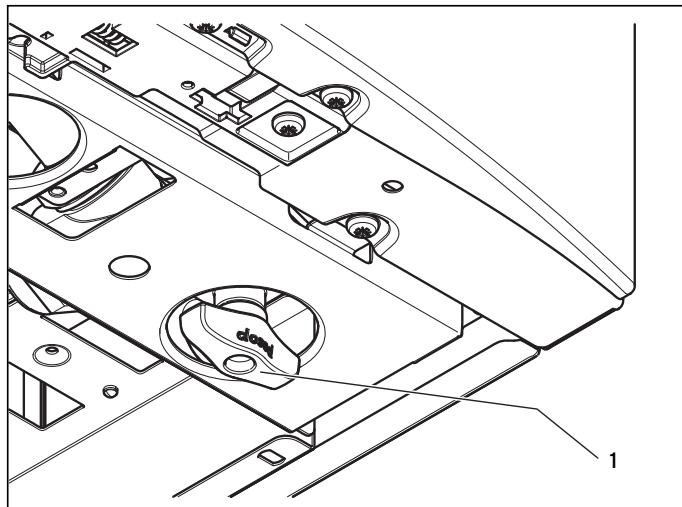

Attention!
Est interdirit l'emploi des produits suivants dans la zone proche de l'appareil : aérosols, solvants, peintures et colles. Dans certaines conditions défavorables, ces substances peuvent entraîner une corrosion, y compris dans le circuit d'évacuation des produits de combustion.
Installation et réglage
Seul un installer sautaire agreé est habilité à installer l'appareil. Celui-ci assume également la responsabilité pour une installation et une mise en fonctionnement conformes.
L'installateur sanitaire agréé se charge également des travaux d'inspection, d'entretien et de réparation de l'appareil ainsi que des modifications au niveau du réglage de la quantité de gaz.

Attention!
Une utilisation continue de l'appareil n'est autorisée que lorsque son carénage a eté posé de manière réglementaire! Dans le cas contraire et si les conditions d'exploitation sont défavorables, vous prenez un risque d'endommagement de l'appareil ou vous encourez même à un danger de mort.
Pression de replissage de l'installation de chauffage
Contrôlez régulièrement la pression de replissage de l'installation de chauffage (cf. section 4.2.2).

Remarque (uniquement pour atmoTEC/ turboTEC avec gallon d'eau chaude raccordé) ! Le dispositif de replissage n'est pas fourni avec la chaudière. Faites-le installer par votre installeraur agreé !
Groupe electrogène de secours
Lors de l'installation, votre installateur sanitaire a racordé votre chaudière murale à gaz au réseau électrique.
Si vous souhaitez que, en cas de panne de courant, votre apparéil reste opérationnel au moyen d'un groupe électrogène de secours, les caractéristiques techniques (fréquence, tension, terre) de ce dernier devront être identiques à celles du réseau électrique et le groupe électrogène devra fournir une puissance au moins égale à celle absorbée par votre apparéil. N'hésitez pas à demander conseil à votre installerur sanitaire.
Fuites
En présence de fuites au niveau des conduites d'eau chaude situées entre l'appareil et les points deuisage, veuillez immédiatement fermer le robinet d'arrêt d'eau froide puis faire réparer la fuite par votre installateur sa-nitaire.

Remarque!
Le robinet d'arrêt d'eau froide n'est pas fourni avec les chaudières atmoTEC pro/atmoTEC plus et turboTEC pro/turboTEC plus. Demandez à votre installerateur sanitaire à quel emplacement il a monté ce robinet.
Protection contre le gel
En cas d'absence durant une période de gel, assurez-vous que l'installation de chauffage reste en service et que les pieces sont suffisamment chauffées.

Attention!
En cas de coupure de courant ainsi qu'en cas de réglage insuffisant de la température dans les différentes pieces, il n'est pas possible d'exclore l' apparition de gel dans certaines parties de l'installation de chauffage.
Observez impératifement les instructions relatives à la protection contre le gel fournies dans la section 4.9.
Prescriptions, régements et directives
L'installation de l'appareil Vaillant ne doit être effectuee que par un professionnel qualifie.
Celui-ci se porte également garant de la conformité de l'installation et de la première mise en fonctionnement.
3 Remarques relatives au fonctionnement
3.1 Garantie constructeur
Nous assurons la garantie des apparèils Vaillant dans le cadre de la législation en vogueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l'appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l'art et normes en vogueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d'erreurs de branchement, de montage ou de défaut d'entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié des la première année d'utilisation (circulaire ministerièrelle du 09/08/78 -JO du 13/09/78).
3.2 Utilisation conforme de l'appareil
Les apparèils de chauffage au gaz de Vaillant
atmoTEC pro/atmoTEC plus et turboTEC pro/
turboTEC plus sont construits selon les techniques et les
règles de sécurité en vigueur. Une utilisation incorrecte ou non conforme peut néanmoins constituer une source de danger pour la vie et la santé de l'utiliseur ou une source de dommages sur l'appareil et autres biens matériels.
Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou ne disposant pas de l'expérience et/ou des connaissances requis, à moins qu'elles ne soient surveillées par une personne compétente pour garantir leur sécurité ou qu'elles agissant suivant les recommendations d'utilisation de l'appa-reil fournies par cette dernière.
Les enfants doivent être surveillés afin de les empêcher de journer avec l'appareil.
Les apparèils sont prévus comme générateurs de chaître pour les installations de chauffage central à eau chaude en circuit fermé ainsi que pour la production d'eau chaude sanitaire. Ils sont conçus pour servir au chauffage d'eau chaude potable dans les installations solaires. Toutte autre utilisation est considérée comme non conforme à l'usage. Le constructeur / fournisseur décline toute responsabilité pour les dommages en résultat. L'utilisateur en assume alors l'entière responsabilité.
L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents associés ; le respect des prescriptions d'inspection et d'entretien.

Attention! Toute utilisation abusive est interdite.
Seul un installateur sanitaire agréé est autorisé à installer les-appareils. Sa responsabilité est engagée quant au respect des prescriptions, régles et directives en vigueur.
3.3 Choix de l'emplacement
Les chaudières murales à gaz atmoTEC pro/ atmoTEC plus/turboTEC pro/turboTEC plus sont installes à la verticale sur un mur de maniere à permettre le passage de la conduite d'alimentation d'air (pour les chaudières turboTEC pro/turboTEC plus) ou du conduit d'évacuation des produits de combustion (pour les chaudières atmoTEC pro/atmoTEC plus- et turboTEC pro/ turboTEC plus).
Vous pouvez par exemple installerer votre apparéil une cave, une remise ou une pièce à usages multiples. Demandez à votre installateur sanitaire quelles réglementations nationales en vigueur doivent être observées.

Danger!
Risque d'asphyxie et d'intoxication en cas d'amnéé d'air de combustion insuffisante!
Installez l'appareil de chauffage exclusivement dans une piece qui est suffisamment aérée.
Dans le cas contraire, cela implique un risque de pénétration de gaz d'échéppement dans les pieces. Veillez à ce que l'amnéé d'air de combustion se fasse sans entrave et de manière suffisante (par ex. à travers des ouvertures d'aération ou de vidange dans les portes, le plafond, les fenêtres, les murs ou raccordements de circulation d'air dans la piece).

Remarque! Il n'est pas nécessaire de laisser un espace entre l'appareil et les éléments se composant d'articles combustibles, respectivement les matieres combustibles, dans la mesure ou la température à la surface du boîtier est inférieure aux 85^ admissibles à puissance utile nominale de l'appareil.
3.4 Nettoyage
- Nettoyez l'habillage de votre apparéil avec un chiffon humide et un peu de savon.

Remarque! N'employez pas de détergents ou abrasifs qui pourraient endommager l'habillage ou les armatures en plastique.
3.5 Recyclage et mise au rebut
Votre chaudière murale à gaz atmoTEC pro/ atmoTEC plus ou turboTEC pro/turboTEC plus se compose, au même titre que son emballage de transport, principalement de matériaux recyclables.
Appareil
Votre chaudière à gaz murale Vaillant atmoTEC pro/ atmoTEC plus ou turboTEC pro/turboTEC plus, tout comme tous leurs accessoires, ne font pas partie des ordures menagères. Veillez à ce que l'appareil usage et ses évientuels accessoires soient mis au rebut conformément aux prescriptions en viqueur.
Emballage
Veuillez confier le recyclage de l'emballage de transport au spécialiste qui a installé l'appareil.

Remarque! Veuillez respecter les prescriptions légales en vigueur dans votre pays.
3.6 Conseils en matière d'économie d'énergie
Montage d'une régulation en fonction des conditions atmosphériques
Les régulateurs barométriques régulent la température de départ du chauffage en fonction de la température extérieure. La quantité de chaleur produit correspond aux besoines momentanés. Pour ce faire, la température de départ du chauffage rapportée à la température extérieure doit être programmée sur le régulateur barométrique. Ce réglage ne doit pas être supérieur à la valeur imposée pour la configuration de l'installation de chauffage.
En principe, votre installerateur sanitaire se charge du réglage correct. La minuterie intégrée permet d'activer et de désactiver automatiquement la programmation souhaïée pour les différentes phases de chauffage et d'abaissement (programmation nocturne, etc.). En combinaison avec les robinets thermostatiques, les régulateurs barométriques offrent la méthode la plus économique pour la régulation du chauffage.
Mode Abaisissement de l'installation de chauffage
Durant la nuit ou en votre absence, abaissez la température ambiente. Le moyen le plus simple et le plus fiable pour ce faire est l'utilisation d'appareils de régulation permettant une programmation individuelle en fonction des plages horaires.
Durant les périodes d'abaisement, réduisez la tempéra-ture ambiente de 5^ environ par rapport à la tempéra-ture de plein chauffage. Une baisse de la températe de plus de 5^ ne vous permit pas de réaliser des économies supplémentaires étant donné que la période de plein chauffage suivante nécessiterait alors une consommation d'énergie accrue. C'est pourquoi une réduction encore plus importante de la températe n'est conseillée qu'en cas d'absence prolongée, par ex. départ en vacances. En hiver, veillez néanmoins à garantir une protection contre le gel suffisante.
Température ambiente
Réglez la température de sorte qu'elle soit suffisante à votre comport. Tout degré supplémentaire impliquérerait une augmentation de la consommation d'énergie d'environ 6%.
Adaptez également la température ambiente à l'usage de la piece. Il n'est, par exemple, généralement pas nécessaire de chauffer à 20^ une chambre à coucher ou une piece rarement occuée.
Réglage du mode de fonctionnement
Pendant la saison chaude, lorsque votre logement n'a pas besoin d'être chauffé, nous vous recommendons de commuter votre installation en mode Été. Le mode Chauffage est alors désactivé mais l'appareil, respectivement l'installation, reste opérationnel pour la production d'eau chaude sanitaire.
Chauffage homogène
Dans les appartements équipés d'une installation de chauffage central, il arrive fréquement qu'une seule pièce soit chauffée. Les pièces voisines non chauffées profitent alors de la chaleur de manière incontrõlée par les surfaces entourant la pièce telles que les cloisons, les portes, les fenêtres, le plafond, le plancher. Ceci contribue à une perte d'énergie involontaire. La puissance du radiateur situé dans la pièce ainsi chauffée ne suffit plus à un tel mode de fonctionnement.
La pièce n'est alors plus suffisamment chauffée et vous dessentez une sensation désagréable de froid (le même effet se produit lorsque les portes entre pieces chaufées et non ou peu chauffées restent ouvertes).
Vous faites la de fausses économies : le chiffage fonctionne et la température ambiente n'est néanmoins pas suffisante. Afin d'améliorer votre comfort et d'utiliser votre chiffage de manière plus judicieuse, chaufferez régulierement toutes les pieces de votre logement en fonction de leur'utilisation.
Il faut ajouter que les matériaux de construction peuvent également être endommagés lorsque certaines parties du bâtiment ne sont pas chauffées ou qu'elles sont chauffées de manière insuffisante.
Robinets thermostatiques et thermostats d'ambiance
De nos jours, l'installation des robinets thermostatiques sur tous les radiateurs devrait paraitre évidente. Ces robinets permettent de maintainir la température ambiente exactement au niveau régle. Associés au thermostat (ou régulateur barométrique), ces robinets thermostatiques vous permettent d'adapter la température ambiente à vos besoiniers personnels et d'atteindre par là même un mode de fonctionnement économique de votre installation de chauffage.
Laissez toujours tous les robinets des radiateurs complètement ouverts dans la pierce où le thermostat est installé; sinon, les deux/dispositifs de régulation s'influenceeraient l'un l'autre et nuiraient à la qualité de réglage.
Chez les utilisateurs, on observe souvent le comportement suivant:ès qu'il fait trop chaud dans une pierce,
l'utilisateur ferme les robinets thermostatiques (ou règle le thermostat sur une température inférieure). Lorsqu'il a de nouveau froid, après un certain temps, il rouvre le robinet thermostatique.
Un tel comportement est parfaitement inutil; le robinet thermostatique se charge automatiquement de la regulation de la température: si la température ambiente dépasse la valeur régée sur la tête du capteur, le robinet thermostatique se ferme automatiquement et se rouvre automatiquement dès que la température ambiente est inférieure à la valeur régée.
Ne pas recouvrir les dispositifs de régulation
Ne cachez pas les/dispositifs de régulation derrière meubles, rideaux et autres objets. Ils doivent pouvoir mesurer la température de l'air circulant dans la pierce, sansentrave. Les robinets thermostatiques qui sont cachés peuvent'être équipés de capteurs à distance si bienquils peuvent continuer à fonctionner normalement.
Aération des pieces
Pendant les périodes de chauffage, n'ouvre les fenêtres que pour aérer et non pour réguler la température. La méthode la plus efficace et la plus économique consiste à ouvrir brievement la fenêtre en grand只想 que de la laisser entrouverte durant une longue période. Nous vous conseillons pour cette raison d'ouvrir les fenêtres en grand pendant quelques minutes. Fermez alors tous les robinets thermostatiques qui se trouvent dans la piece ou reglez les thermostats d'ambiance à température minimale.
Ces mesures garantissent une aération optimale sans refroidissement ni dépenses d'énergie inutiles (par ex. dues à toute mise en marche involontaire du chauffage pendant la phase d'aération).
Température appropriée de l'eau chaude sanitaire
Ne chauffez que l'eau strictement nécessaire à votre consommation. Chaque degré supplémentaire entraîne une consommation d'énergie inutil et les températures supérieures à 60^ occasionally une formation accrue de calcaire.
Comportement responsable vis-à-vis de la consommation l'eau
Une consommation modérée de l'eau peut contribuer à une réduction considérable des coûts de consommation. Par exemple : douchez-vous au lieu de prendre des bains. Alors que 150 litres d'eau sont nécessaires pour un bain, une douche équipée d'une robinetterie moderne et économique en eau ne nécessite qu'un tiers de cette quantité.
En outre : un robinet qui goutte se traduit par un gaspillage pouvant atteindre 2 000 litres deau par an, une chasse deau qui fuit, 4 000 litres. En revanche, un nouveau joint ne copte que quelques centimes.
Réglage de la fonction de démarrage à chaud (uniquement atmoTEC plus/turboTEC plus)
La fonction de démarriage à chaud vous fournit immédiatement de l'eau chaude à la température souhaïée sans requérir de temps de chauffage. Pour cela, un niveau de température est sélectionné sur l'échangeur thermique d'eau chaude. Afin d'eviter toute dépense d'énergie inutile, ne reglez pas le/selecteur de température sur une température supérieure à celle nécessaire. Si vous n'allez pas utiliser d'eau chaude pendant une période prolongée, il est recommendé, pour une plus grande économie d'énergie, d'inactiver la fonction de démarriage à chaud.
4 Utilisation
4.1 Vue d'ensemble des éléments de commande
4.1.1 Éléments de commande atmoTEC plus/ turboTEC plus

Fig. 4.1 Éléments de commande atmoTEC plus, turboTEC plus
Pour ouvrir la façon, saississez la poignée et rabattez-la vers le bas. Les éléments de commande qui sont alors visibles ont pour fonction (cf. section. 4.1):
1 Écran d'affichage de la pression la pression de replissage actuelle de l'installation de chauffage, de la température de départ du chauffage ou de certaines informations supplémentaires.
2 Touche « i » permettant de seLECTIONner différentes informations.
3 Régulateur intégré (accessoire).
4 Commutateur principal marche/arrêt de l'appareil.
5 Touche « + » permettant de naviguer vers l'avant dans l'affichage (pour l'installateur sanitaire lors des travaux de réglage et de recherche d'anomalies) et de passer à l'affichage de la température de départ du chauffage actuelle.
6 Touche « - » permettant de naviguer vers l'arrière dans l'affichage (pour l'installateur sanitaire lors des travaux de réglage et de recherche d'anomalies).
7 Touche « Reset » permettant de réinitialiser certaines anomalies.
8 Sélecteur permettant de régler la température de départ de chauffage.
9 Uniquement pour atmoTEC/turboTEC avec production intégrée d'eau chaude sanitaire : Sélecteur permettant de régler la température de sortie d'eau chaude.
Uniquement pour atmoTEC/turboTEC avec ballon d'eau chaude raccordé : sélecteur permettant de régler la température du gallon.
Système numérique d'information et d'analyse

Fig. 4.2 Écran (lors d'un soutirage d'eau usée pour atmoTEC plus, turboTEC plus)
Les chaudières atmoTEC pro/atmoTEC plus ou turboTEC pro/turboTEC plus sont équipées d'un système numérique d'information et d'analyse. Ce système vous fournit des informations à propos de l'état de service de votre chaudière et vous aide, le cas échéant, à remédier aux anomalies.
Durant le fonctionnement normal de la chaudière, la pression de replissage de l'installation de chauffage actuelle est affichée sur l'écran (3) (1,2 C dans l'exemple). En présence d'anomalies, l'affichage de la pression de replissage est remplaced par le code erreur correspondant.
Les symboles affichés vous fournissant également les informations suivantes :
Tabl. 4.1 Signification des symboles figurant sur l'écran
| Écran (3) | Écran d'affichage de la pression la pression de replissaba ge actuelle de l'installation de chauffage, de la tempéra- ture de départ du chauffage ou du code d'état, respecti- vement d'anomalie. |
| Anomalie dans la conduite d'air / d'évacuation des pro- duits de combustion | |
| Tant que le symbole est affiché, une température de dé- part du chauffage et de sortie d'eau chaude est indiquée dans le vnetDIALOG, c'est-à-dire que la chaudière fon- tionne suivant d'autres températures que celles détermini- nées avec les sélecteurs (1) et (2). | |
| III | Mode Chauffage actif: Affichage permanent: fonctionnement mode Chauffage Affichage clignotant: temps de blocage du brûleur actif |
| I | Mode Eau chaude sanitaire actif: VUW*: affichage permanent: de l'eau chaude est puisée. étéinte: pas deuisage d'eau chaude en cours. VU**: affichage permanent: ballon d'eau chaude sanitaire rac- cordé affichage clignotant: charge du balloon active |
| C | Fonction de démarrage à chaud active: Affichage permanent: la fonction de démarrage à chaud est en marche. Affichage clignotant: fonction de démarrage à chaud en cours, brûleur allumé. |
| Pompe de chauffage en marche. | |
| Vanne gaz interne amortisée. | |
| Flamme avec croix: Anomalie durant le fonctionnement du brûleur; L'appa- reil signale une « Anomalie » | |
| Flamme sans croix: Fonctionnement correct du brûleur |
- Uniquement pour atmoTEC/turboTEC avec production intégrée d'eau chaude sanitaire :
** Uniquement pour atmoTEC/turboTEC avec ballon d'eau chaude raccordé :

Remarque!
Appuyez sur la touche « - » pendant env.
5 secondes pour passer de l'affichage de la température de départ sur l'écran à l'affichage de la pression de l'installation, ou inversement.
4.1.2 Éléments de commande atmoTEC pro/turboTEC pro
Pour ouvrir la façon, saisissez la poignée et rabattez-la vers le bas. Les éléments de commande qui sont alors visibles ont pour fonction (cf. section 4.3):

Fig. 4.3 Éléments de commande atmoTEC plus, turboTEC plus
1 Écran d'affichage de la pression la pression de replissage actuelle de l'installation de chauffage, de la température de départ du chauffage ou de certaines informations supplémentaires.
2 Voyants des modes de fonctionnement.
3 Touche « i » permettant de seLECTIONner différentes informations.
4 Régulateur intégré (accessoire)
5 Commutateur principal marche/arrêt de l'appareil.
6 Touche « + » permettant de naviguer vers l'avant dans l'affichage (pour l'installateur sanitaire lors des travaux de réglage et de recherche d'anomalies).
7 Touche « - » permettant de naviguer vers l'arrière dans l'affichage (pour l'installateur sanitaire lors des travaux de réglage et de recherche d'anomalies) et de passer à l'affichage de la température de départ du chauffage actuelle.
8 Touche « Reset » permettant de réinitialiser certaines anomalies.
9 Sélecteur permettant de régler la température de départ de chauffage.
10 Sélecteur permettant de régler la température desortie d'eau chaude.
Affichage multifonctions
Les chaudières atmoTEC pro ou turboTEC pro sont équi-pées d'un affichage multifonction. Lorsque l'interrupteur principal est fermé et que l'appareil fonctionne normalement, la pression de replissage actuelle de l'installation de chauffage est affichée sur l'écran (dans l'exemple 1,2 bar).

Fig. 4.4 Écran atmoTEC plus, turboTEC plus
1 Écran d'affichage de la pression de replissage actuelle de l'installation de chauffage, de la température de départ du chauffage, du code d'été ou d'anomalie.
2 Voyant vert d'eau chaude eteint : pas deuisage d'eau chaude, clignote : de I'eau chaude est pusiee.
3Voyant jaune allumé en permanence:bruleur en marche.
4 Voyant rouge allumé en permanence: panne de l'appareil, affichage d'un code d'erreur.

Uniquement en liaison avec vnetDIALOG: tant que le symbole est affiché, une température de départ du chauffage et de sortie d'eau chau-de est définie par l'accessoire vnetDIALOG, c'est-à-dire que la chaudière fonctionne avec d'autres températures que celles régliées à l'aide des selecteurs (9) et (10).
Ce mode peut uniquement etre désacte :
- par vnetDIALOG ou
- en modifiant le réglage de la température sur les boutons rotatifs (9) ou (10) de plus de ± 5K .
Ce mode de fonctionnement ne peut pas etre arrêté:
- en appuyant sur la touche (8) « Reset » ou
- en arrêtant ou en mettant en marche l'appareil.
4.2 Mesures à prendre avant la mise en fonctionnement
4.2.1 Ouverture des dispositifs d'arrêt

Remarque! Les dispositifs d'arrêt ne sont pas fournis avec la chaudière. Ils doivent être installés à vos frais par votre installerateur sanitaire. Ce dernier vous expliquera leur fonctionnement.
- Ouvrez le robinet du gaz installé à vos frais et le robinet de gaz de la chaudière au maximum.
- Vérifiez que les robinets d'entretien des conduites départ et retard de l'installation de chauffage sont ouverts.
- Ouvrez le robinet d'arrêt d'eau froide. À titre de contrôle, vous pouvez ouvrir un point deuisage pour vérifier si de l'eau s'en écoulé.
4.2.2 Contrôle de la pression du système

Fig. 4.5 Contrôle de la pression de replissage de l'installation de chauffage (réprésenté ici: atmoTEC/turboTEC plus)
- Avant la mise en fonctionnement, vérifie la pression de replissage de l'installation dans l'écran (1) ou au niveau du manomètre (2). Pour un fonctionnement irréprochable de l'installation de chauffage, l'écran doit afficher à froid une pression de replissage entre 1,0 et 2,0 bar (l'aiguille du manomètre se trouve dans la zone gris clair). Si la pression de replissage est inférieure à 0,8 bar (l'aiguille du manomètre se trouve dans la zone gris foncé), il faut rajouter de l'eau avant la mise en fonctionnement (cf. chapitre 4.7.4).

Remarque! L'affichage multifonction ainsi que l'affichage de la pression de l'installation ne fonctionnent que lorsque la chaudière est raccordée au réseau électrique et se trouve en état de fonctionnement!

Remarque!
Afin d'éviter que l'installation ne fonctionne avec une quantité d'eau trop faible et de prévenir les évventuels dommages consécutifs, votre chaudière est équipée d'un capteur de pression. Si la pression de replissage requise n'est pas atteinte, l'affichage de l'écran se met à clignotier. Si la pression continue à baisser, la chaudière signale une anomalie en affichtant le message d'erreur « F.22 ». Pour remettre la chaudière en service, vous devez d'abord rajouter de l'eau dans l'installation (cf. chapitre 4.7.4).
Lorsque l'installation de chauffage alimentente plusieurs étages, il peut s'avérer nécessaire d'étabrir une pression de replissage supérieure. Pour de plus amples informations à ce sujet, adressez-vous à votre installerateur sanitaire.

Remarque!
Appuyez sur la touche « - » pendant env. 5 secondes pour passer de l'affichage de la température de départ sur l'écran à l'affichage de la pression de l'installation, ou inversement.
4.3 Mise en fonctionnement

Fig. 4.6 Mise en marche de l'appareil
(représenté ici: atmoTEC/turboTEC plus)
- Le commutateur principal (1) permet d'allumer et d'éteindre l'appareil :
«I» = marche
《0》= arrêt.
Lorsque vous mettez la chaudière en marche, la pression de replissage actuelle de l'installation de chauffage s'affiche à l'écran (2).
Pour régler l'appareil en fonction de vos besoin, veuillez-vous reporter aux sections 4.4 et 4.5 où les possibités de réglage sont décrites pour la production d'eau chaude sanitaire et le mode Chauffage.

Attention!
Risque d'endommagement.
La protection contre le gel et les dispositifs de surveillance fonctionnent uniquement lorsque le commutateur principal de l'appareil est positionné sur « I » et que l'alimentation électrique n'est pas coupée.
Pour que ces dispositifs de sécurité restent actifs, allumez et éteignez uniquement votre chaudière murale à gaz en utilisant l'appareil de régulation (de plus amples informations à ce sujet sont continues dans la notice d'emploi correspondante).
Pour savoir comment éteindre complètement votre chaudière murale à gaz, reportez-vous à la section 4.8.
4.4 Préparation d'eau chaude sanitaire
4.4.1 Réglage de la température d'eau chaude

Fig. 4.7 Contrôle de la pression de replissage de l'installation de chauffage (réprésenté ici: atmoTEC/turboTEC plus)
- Mettez la chaudière en marche tel que déscrit à la section 4.3.
- Réglez le sélecteur (3) de réglage de la température de l'eau chaude (VUW)/du ballon (VU) sur la température souhaitée.
Uniquement pour atmoTEC/turboTEC avec production intégrée d'eau chaude sanitaire (température de l'eau chaude):
-butégauchenv. 35^
-buté droite max. 65^.
Uniquement pour atmoTEC/turboTEC avec ballon d'eau chaude raccordé (température du gallon):
-butégauchenv. 15°C
-buté droite max. 75^.
Lors du réglage de la température souhaïée, la valeur de réglage correspondante s'affiche sur l'écran (2). Cette valeur s'efface après cinq secondes environ pour être replacée par l'affichage standard (pression de replissage actuelle de l'installation de chauffage).

Attention!
Risque d'entartrage.
Si la durete de l'eau est supérieure à 20^ , veuillez ne pas positionner le selector (3) audela du réglage moyen.

Danger!
Risque sanitaire de développement de légionelles.
Si la chaudière est destinée au rechauffage dans une installation de chauffage d'eau potable par énergie solaire, réglez la température de sortie de l'eau chaude/du ballon avec le selecteur (3) sur 60^ au moins.
4.4.2 Mise en marche et à l'arrêt de la fonction de démarriage à chaud (uniquement atmoTEC/ turboTEC plus avec production intégrée d'eau chaude sanitaire)
La fonction de démarriage à chaud vous fournit immédiatement de l'eau chaude à la température souhaitiée sans requérir de temps deCHAUFFAGE. Pour cela, le niveau de température est sélectionné sur l'échangeur thermique d'eau chaude du turboTEC pro/turboTEC plus ou atmoTEC pro/atmoTEC plus.

Fig. 4.8 Mise en marche et à l'arrêt de la fonction de démarrage à chaud
Pour activer la fonction de démarriage à chaud, tournez brievement le sélecteur (1) au maximum (réglage a) vers la droite.
Selectionnez ensuite la température de sortie d'eau chaude souhaitée, par exemple le réglage b, cf. chapitre 4.4.1. La chaudière adapte automatiquement la température de maintain en chaud en fonction du réglage de la température d'eau chaude. L'eau tempérée est immédiatement disponible au moment duuisage; le symbole C de l'écran clignote.
Pour désactiver la fonction de démarrage à chaud, tournez brièvement le sélecteur (1) au maximum (réglage c) vers la gauche. Le symbole C s'eteint. Sélectionnez ensuite à nouveau la température de sortie d'eau chaude souhaïée, par exemple le réglage b.
4.4.3 Puisage d'eau chaude sanitaire

Fig. 4.9 Puisage d'eau chaude
Uniquement pour atmoTEC/turboTEC avec production intégrée d'eau chaude sanitaire : lors de l'ouverture d'un robinet d'eau chaude (1) (lavabo, douche, baignoire, etc.), la chaudière démarre automatique et produit de l'eau chaude.
La chaudière met automatiquement fin à la production d'eau chaude lorsque la vanne de puissance d'eau est refermée. La pompe continue à fonctionner pendant quelques instants.
Uniquement pour atmoTEC/turboTEC avec production intégrée d'eau chaude sanitaire : si de l'eau est pusée dans le gallon d'eau chaude ou que la température de ce dernier passage sous la valeur réglée, la chaudière se met automatiquement en marche et réchauffe l'eau se trouvant dans leallon.
Lorsque la température de ballon sélectionnée est atteinte, la chaudière s'éteint automatiquement. La pompe continue à fonctionner pendant quelques instants.
4.5 Réglages pour le mode Chauffage
4.5.1 Réglage de la température de départ (sans apparéil de régulation)

Fig. 4.10 Réglage de la température de départ (réprésenté ici: atmoTEC/turboTEC plus)
Dans la mesure oùaucun dispositif de régulation externe n'est installé, réglez la température de départ à l'aide du sélecteur (1) en fonction de la température extérieure. Nous vous recommendons de procéder aux réglages suivants:
- Vers la gauche (mais pas complètement) pendant la phase transitoire : température extérieure comprise entre 10 et 20^
- Position centrale en période de froid modéré : Température extérieure comprise entre 0 et 10^
- Position droite en période de grand froid :température extérieure comprise entre 0 et -15°C environ
Lors du réglage de la température, la température selectionnée s'affiche sur l'écran (2). Cette valeur s'efface après cinq secondes environ pour être replacée par l'affichage standard (pression de replissage actuelle de l'installation de chauffage).
En principe, le sélecteur (1) peut être régle en continu sur une température de départ du chauffage à concurrence de 75^ . Si toute fois vous pouvez régler d'autres valeurs maximales sur votre chaudière, cela signifie que votre installerateur sanitaire a procédé à un préréglage permettant le fonctionnement de votre installation aux températures de départ de chauffage correspondantes.
4.5.2 Réglage de la température de départ (avec apparéil de régulation)

Fig. 4.11 Réglage de la température de départ avec apparéil de régulation (réprésenté ici: atmoTEC/turboTEC plus)
Si vous appeareil de chauffage est équipé d'un régulator avec sonde de température extérieure ou d'un thermostat d'ambiance, procédez au réglage suivant :
- Tournez le sélecteur de réglage (1) complètement à droite pour régler la température de départ du chauffage.
La température de départ est réglée automatiquement par l'appareil de régulation (de plus amples informations à ce sujet sont continues dans la notice d'emploi correspondante).
4.5.3 Désactivation du mode Chauffage (position été)

Fig. 4.12 Désactivation du mode Chauffage (position été) (réprésenté ici: atmoTEC/turboTEC plus)
En été, vous pouvez désactiver le mode Chauffage sans pour autant arrêté la fonction de production d'eau chaude sanitaire.
- Pour ce faire, tournez le sélecteur de réglage (1) complètement vers la gauche afin de régler la température de départ du chauffage.
4.5.4 Réglage du thermostat d'ambiance ou de la régulation en fonction des conditions atmosphériques

Fig. 4.13 Réglage du thermostat ou du régulateur à sonde extérieure
- Réglez le thermostat d'ambiance (1), le régulateur barométrique ainsi que les robinets thermostatiques (2) conformément aux indications fournies dans les notices d'utilisation correspondantes de ces accessoires.
4.6 Affichage d'etat (pour les travaux de maintenance et de réparation par l'infallateur)

Fig. 4.14 Affichage d'etat (réprésenté ici : atmoTEC/turboTEC plus)
Les indicateurs d'etat fournissant des informations à propos de l'etat de service de votre chaudière.
- Pour activer les indicateurs d'étéat, appuyez sur la touche « i » (1).
Le code d'etat correspondant s'affiche alors sur l'écran (2), par ex. « S. 4 » pour le fonctionnement du brûleur. Vous trouverez dans le tableau 4.2 la signification des codes d'etat les plus importants.
Pendant les phases de commutation, lors du redémarrage suite à l'absence de flamme, etc., le code d'été « S. » s'affiche un court instant. - En appuyant une nouvelle fois sur la touche « i » (1), vous revenez au mode Normal.
Tabl. 4.2 Codes d'etat et leurs significations (sLECTION)
| Affichage | Signification |
| Affichage en mode Chauffage | |
| S. 0 | Aucune chaleur requise |
| S. 1 | Chauffage amorce ventilateur (uniquement turboTEC pro/turboTEC plus) |
| S. 2 | Chauffage départ pompe |
| S. 3 | Chauffage allumage |
| S. 4 | Chauffage brûleur marche |
| S. 5 | Temporisation ventilation et pompe |
| S. 6 | Chauffage temporisation ventilateur (uniquement turboTEC pro/turboTEC plus) |
| S. 7 | Chauffage temporisation pompe |
| S. 8 | Temps de blocage résiduel chauffage |
| S.31 | Mode Été actif |
| S.34 | Chauffage protection antigel |
| Affichage en mode Eau chaude | |
| S.10 | Demande d'eau chaude |
| S.14 | Mode Eau chaude brûleur marche |
| Affichage en mode Démarrage à chauff/lorsque le gallon d'eau chaude est raccordé | |
| S.20 | Demande rechargeallon |
| S.24 | Chargeallon brûleur marche |
4.7 Dépannage
En présence d'anomalies durant le fonctionnement de votre chaudière murale gaz, vous pouvez contrôler vous-même les points suivants :
Tabl. 4.3 Dépannage
| Panne | Cause | Solution |
| L'appareil ne se met pas en service : Absence d'eau chau-de, le radiateur reste froid. | Le(s) robinet(s) d'arrêt du gaz de la conduite d'alimentation et/ou de l'appareil installé(s) par l'installateur agréé est/son ouverts. | Ouvrez les deux robinets d'arrêt de gaz (cf. chapitre 4.2.1). |
| Le robinet d'arrêt d'eau froide est fermé. | Ouvrez le robinet d'arrêt d'eau froide (cf. chapitre 4.2.1). | |
| L'alimentation électrique des locaux est interrompue. | Vérifiez que le disjoncteur est en service ou que le fusible est en état de fonctionnement ; vérifie que la prise sec-teur est correctement enchichée. L'appareil se remet automatiquement en service dès le retour de la tension sec-teur. | |
| L'interrupteur principal de la chaudière murale à gaz est réglé sur « 0 » = arrêt. | Tournez le commutateur principal (4, fig. 4.1) sur « I » = marche (cf. chapitre 4.3). | |
| Le sélecteur de réglage de la température de départ de la chaudière murale à gaz n'est pas complètement tourné vers la gauche, c.-à-d. en mode Protection contre le gel (cf. section 4.9). | Si vous avez raccordé un dispositif de régulation externe : Tournez le sélecteur de réglage complètement vers la droi-te afin de régler la température de départ du chauffage. Si vous aucun dispositif de régulation externe n'est raccor-de : cf. chapitre 4.5.1. | |
| La pression de replissage de l'installation de chauf-fage est insuffisante (cf. section 4.7.1). | Ajoutez de l'eau dans l'installation de chauffage (cf. chapitre 4.7.4). | |
| Il y a de l'air dans l'installation de chauffage. | Faites purger l'installation de chauffage par votre installation sanitaire. | |
| Une anomalie du processus d'allumage s'est produit. | Dans ce cas, appuyez au maximum trois fois sur le bouton Reset. Si votre chaudière ne redémarre toujours pas, faites appel à un installerateur sanitaire agréé pour procéder à un contrôle et réparer l'anomalie. (cf. chapitre 4.7.2). | |
| Fonctionnement irré-prochable du mode Eau chaude ; le brû-leur ne se met pas en service. | Vérifier si les réguleurs externes (par ex. le régula-tein calorMATIC) est bien réglé. | Réglez correctement le régulateur (cf. chapitre 4.5.4). |

Attention!
Risques de dommages en cas de modifications non conformes!
Si, après avoir résolu toutes les anomalies sus-mentationnées, votre chaudière murale à gaz ne fonctionné toujours pas correctement, faites appel à un installateur sanitaire/agréé.
4.7.1 Anomalies dues à l'absence d'eau
L'appareil signale une « Anomalie » lorsque la pression de replissage de l'installation de replissage est insuffisante. Cette anomalie est signalée sur l'écran par le biais des codes d'erreur « F.22 » (fonctionnement à sec), respectivement « F.23 » ou « F.24 »
Remettez l'appareil en marche uniquement après avoir rajouté suffisamment d'eau dans l'installation de chauffage (cf. chapitre 4.7.4).
4.7.2 Anomalies du processus d'allumage

Fig. 4.15 Réinitialiser
(représenté ici: atmoTEC/turboTEC plus)
Si le brûleur ne s'allume pas au bout de trois tentatives, l'appareil ne démarre pas et affiche « Anomalie ». Cette anomalie est signalée sur l'écran par le biais des codes d'erreur « F.28 » ou « F.29 »
atmoTEC/turboTEC plus :
De plus, le symbole flamme barre (1) s'allume dans l'écran.
atmoTEC/turboTEC pro :
Levoyant rouge est également allumé.
Une nouvelle tentative d'allumage automatique ne pourra être effectue que suite à une réinitialisation manuelle.
- Dans ce cas, appuyez sur le bouton Reset (2) pour Réinitialiser l'appareil et maintenez le bouton enforcé durant une seconde environ.

Attention!
Risques de dommages en cas de modifications non conformes!
Si vous chaudière murale à gaz ne redémarre toujours pas au bout de la troisième tentative de réinitialisation, faites appel à un installateur sanitaire/agréé.
4.7.3 Anomalies dans la conduite de produits de combustion
Tous les apparêils atmoTEC/turboTEC sont équipés d'un dispositif de surveillance de la conduite de produits de combustion. L' apparéil s'éteint en présence d'un dysfonctionnement de la conduite de produits de combustion.
- Dans l'affichage des appareils atmoTEC/turboTEC plus, les Symboles et apparaissent alors.
-
La LED rouge est allumée en continu pour les chaudières atmoTEC/turboTEC pro.
-
Pour tous les apparèils, un message d'erreur s'affiche : atmoTEC : F.36
turboTEC:F.33

Attention!
Risques de dommages en cas de modifications non conformes!
Lorsque ce message d'erreur s'affiche, contactez un installateur sanitaire agreé.
4.7.4 Remplissage de l'appareil/l'installation de chauffage

Fig. 4.16 Contrôle de la pression de replissage de l'installation de chauffage (réprésenté ici: atmoTEC/turboTEC plus)
- Avant la mise en fonctionnement, vérifie la pression de replissage de l'installation dans l'écran (1) ou au niveau du manomètre (2). Pour un fonctionnement irréprochable de l'installation de chauffage, l'écran doit afficher à froid une pression de replissage entre 1,0 et 2,0 bar (l'aiguille du manomètre se trouve dans la zone gris clair). Si la pression de replissage est inférieure à 0,8 bar (l'aiguille du manomètre se trouve dans la zone gris foncé), il faut rajouter de l'eau avant la mise en fonctionnement.

Remarque!
L'affichage de la pression de l'installation dans l'écran ne fonctionnent que lorsque la chaudière est raccordée au réseau électrique et se trouve en état de fonctionnement !
Remarque ! (uniquement pour atmoTEC/ turboTEC avec ballon d'eau chaude raccordé) ! Le dispositif de replissage n'est pas fourni avec la chaudière. Faites-le installer par votre installeraur agreé !
Lorsque l'installation de chauffage alimentede plusieursétages, il peut s'avérer nécessaire d'établit une pressionde replissage supérieure. Vote installateur pourrayou revenseigner à ce propos.

Attention!
Risque d'endommagement de la chaudière murre à gaz.
Utilisez uniquement de l'eau du robinet afin de remplir l'installation de chauffage.
Il est interdit d'y ajouter des produits chimiques tels que des produits antigel ou anticorrosion (inhibiteurs).
Vous risqueriez sinon d'endommager les joints et les membranes et ainsi d'occasionner des bruits en mode Chauffage.
Nous déclinons toute responsabilité pour tous dommages consécutifs.
Pour replir et faire l'appoint d'eau de l'installation de chauffage, vous pouvez en原則e utiliser de l'eau du robinet. Dans certains cas, la qualite de l'eau peut neanmoins s'avérer inappropriée pour le replissage de l'installation de chauffage (eau fortement corrosive ou a forté teneur en calcaire). En tel cas, adressez-vous à votre installerateur sanitaire/agréé.
Pour replir l'installation, veuillez procéder comme indiqué ci après:
- Ouvrez toutes les vannes des radiateurs (robinets thermostatiques) de l'installation.

Fig. 4.17 Robinet de replissage
- Tournez lentement le robinet de replissage (1) et ajoutez de l'eau jusqu'à ce que la pression requise s'affiche à l'écran.
- Ouvrez le robinet de replissage (1).
- Purgez tous les radiateurs.
Assurez-vous que l'écran affiche la pression de service requise et rajoutez de l'eau si nécessaire.

4.8 Mise hors service
Fig. 4.18 Mise à l'arrêt de l'appareil (réprésenté ici: atmoTEC/turboTEC plus)
- Pour éteindre complètement votre chaudière gaz compacte, réglez l'interrupteur principal sur (1) la position « 0 ».

Attention!
La protection contre le gel et les dispositifs de surveillance fonctionnent uniquement lorsque le commutateur principal de l'appareil est positionné sur « I » et que l'alimentation électrique n'est pas coupée.
Pour que ces dispositifs de sécurité restent actifs en mode de fonctionnement normal, allumez et éteignez uniquement votre chaudière murale à gaz en utilisant l'appareil de régulation (de plus amples informations à ce sujet sont continues dans la notice d'emploi correspondante).

Remarque!
En cas de mise hors fonctionnement (pour raison de vacances, par ex.) fermez également le robinet d'arrêt gaz et d'arrêt eau froide. Observez également les instructions relatives à la protection antigel stipulées dans la section 4.9.
Remarque!
Les dispositifs d'arrêt ne sont pas fournis avec la chaudière. Ils doivent être installés à vos frais par votre installerateur sanitaire. Ce dernier vous expliquera leur fonctionnement.
4.9 Protection antigel
L'installation de chauffage et les conduites d'eau disposant d'une protection contre le gel suffisante si installation de chauffage reste en service et que les pieces sont suffisamment tempérées en période de gel ou d'absence.

Attention! La protection contre le gel et les dispositifs de surveillance fonctionnent uniquement lorsque le commutateur principal de l'appareil est positionné sur « I » et que l'alimentation électrique n'est pas coupée.
4.9.1 Fonction de protection contre le gel
Votre chaudière murale gaz est équipée d'une fonction de protection contre le gel :
Lorsque la température de départ du chauffage passé au-dessous de 5^ et que le commutateur principal est en position marche, l'appareil se met automatique-ment en marche et rechauffe le circuit interne à 30^ environ.

Attention!
Certains éléments de l'installation risquent de geler.
Il n'est pas possible de garantir la protection contre le gel de l'ensemble l'installation de chauffage.
4.9.2 Protection contre le gel par vidange
Une autre mesure de protection contre le gel consiste à vidanger l'installation de chauffage et la chaudière. Il faut alors s'assurer que l'installation et la chaudière sont complètement vides.
Toutes les conduites d'eau chaude et d'eau froide installes dans la maison et à l'intérieur de l'appareil doivent également être vidées.
Pour ce faire, besoin de votre installerateur sanitaire agreé.
4.10 Entretien et service après-venture
La condition sine qua non pour une disponibilité et une sécurité d'exploitation durables, une grande fiabilité ainsi qu'une longévité accrue est la réalisation annuelle de l'inspection / des travaux de maintenance par un installateur sanitaire/agréé.

Danger!
Risque d'endommagement et de blessures en cas de manipulation non conforme!
Ne tentez jamais de réaliser vous-même les travaux de maintenance ou de réparation sur votre chaudière murale gaz.
Confiez ces tâches à un installateur/agréé. Nous préconisons de conclude un contrat de maintenance. La néligence de l'entretien peut ALTERer la sécurité d'exploitation de l'appareil et promèt la sécurité des personnes et du matériel.
Une maintenance régulière garantit un rendement optimal ainsi qu'un fonctionnement plus économique de votre chaudière murale à gaz.
