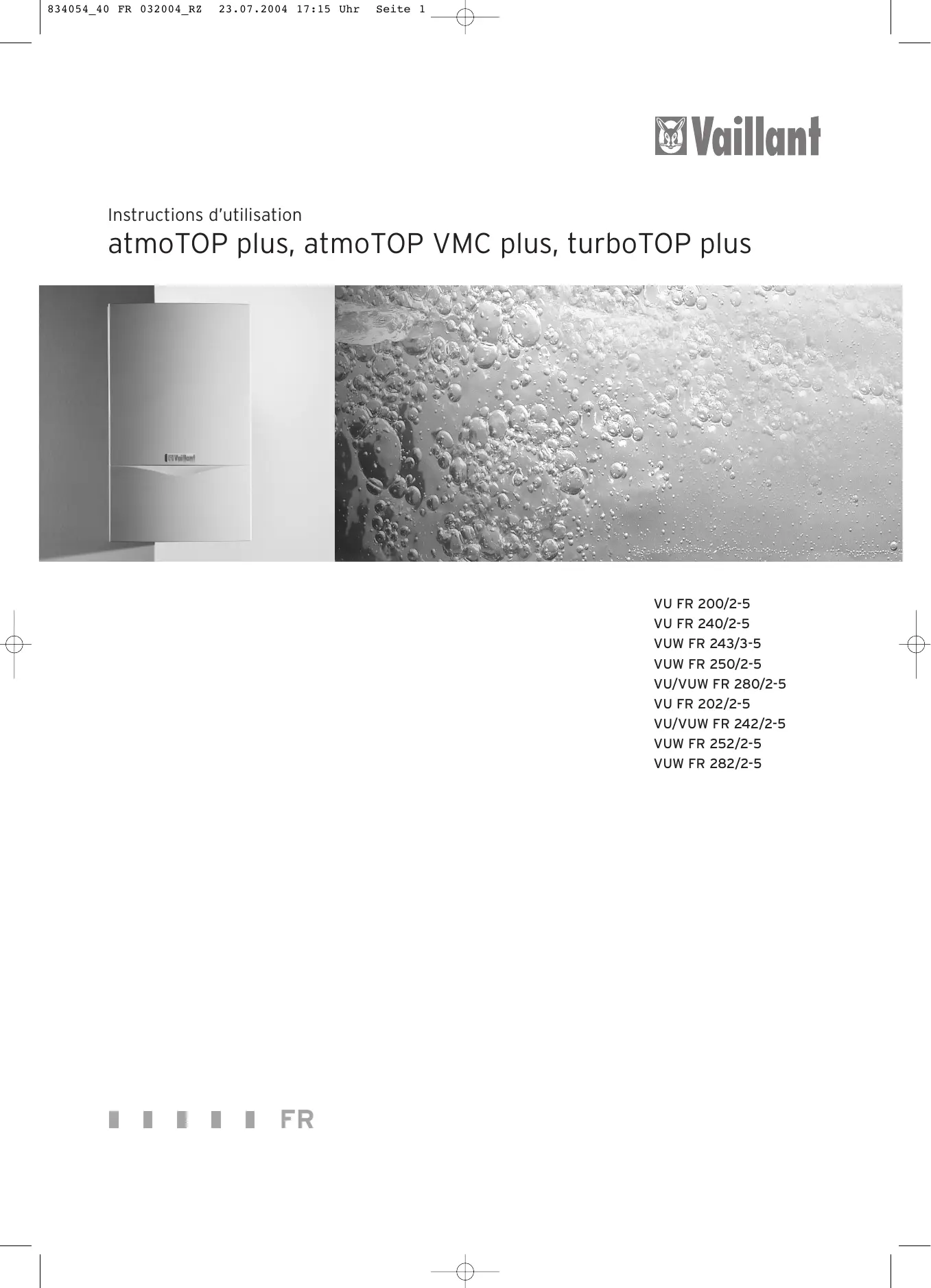

MODE D'EMPLOI TURBOTOP PLUS VAILLANT
Instructions d'utilisation
atmoTOP plus, atmoTOP VMC plus, turboTOP plus
VU FR 200/2-5
VU FR 240/2-5
VUW FR 243/3-5
VUW FR 250/2-5
VU/VUW FR 280/2-5
VU FR 202/2-5
VU/VUW FR 242/2-5
VUW FR 252/2-5
VUW FR 282/2-5

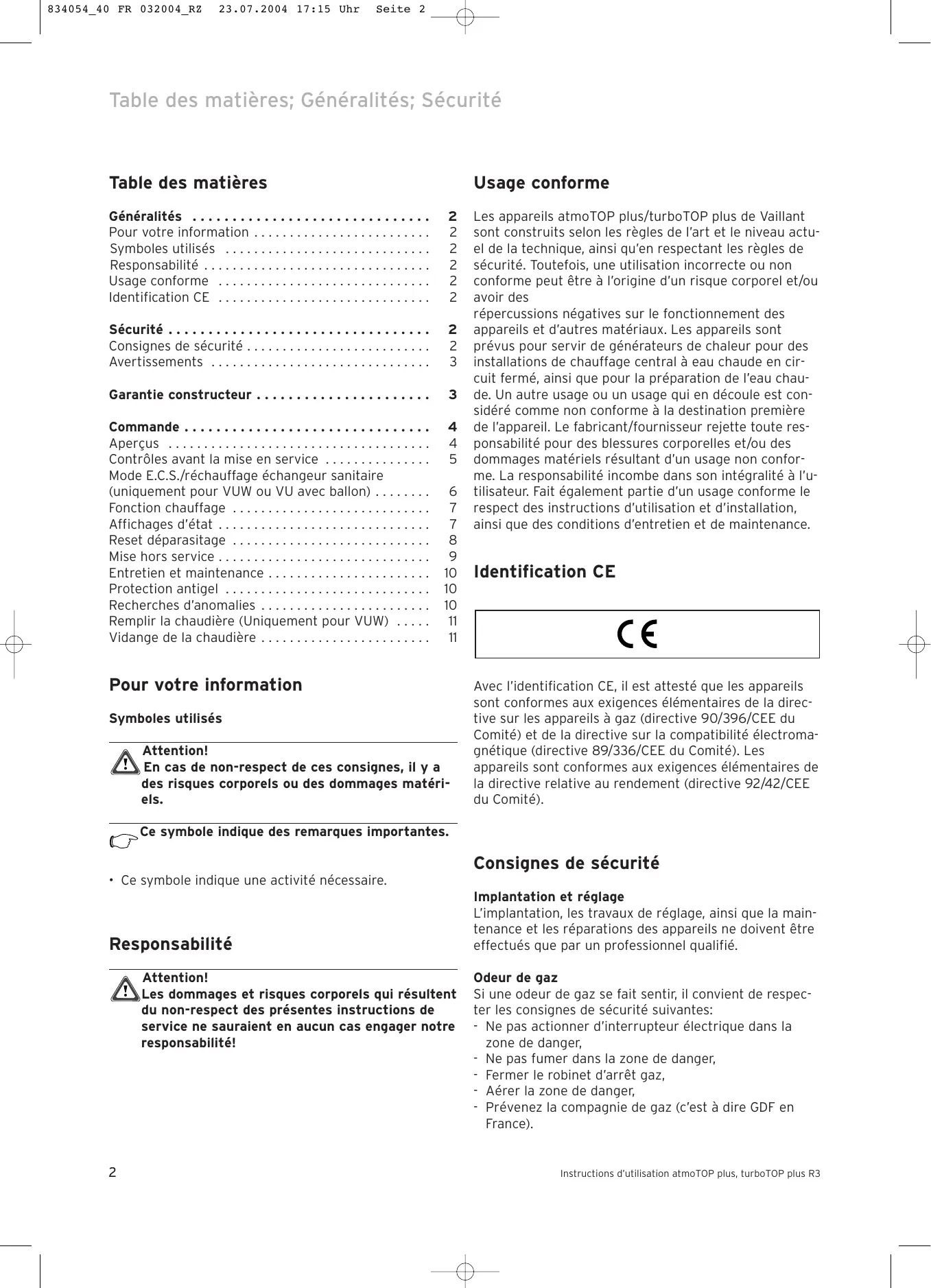

Table des matieres
Généralités 2
Pourvoireinformation 2
Symbolesutilisés 2
Responsabilité 2
Usage conforme 2
Identification CE 2
Sécurité 2
Consignes de sécurité 2
Avertissements 3
Garantie constructeur 3
Commande 4
Aperçus 4
Contrôles avant la mise en service 5
Mode E.C.S./réchauffage échangeur sanitaire
(uniquement pour VUW ou VU avec ballon) 6
Fonctionchauffage 7
Affichages d'etat 7
Reset déparasitage 8
Mise hors service 9
Entretien et maintenance 10
Protectionantigel 10
Recherches d'anomalies 10
Remplir la chaudière (Uniquement pour VUW) 11

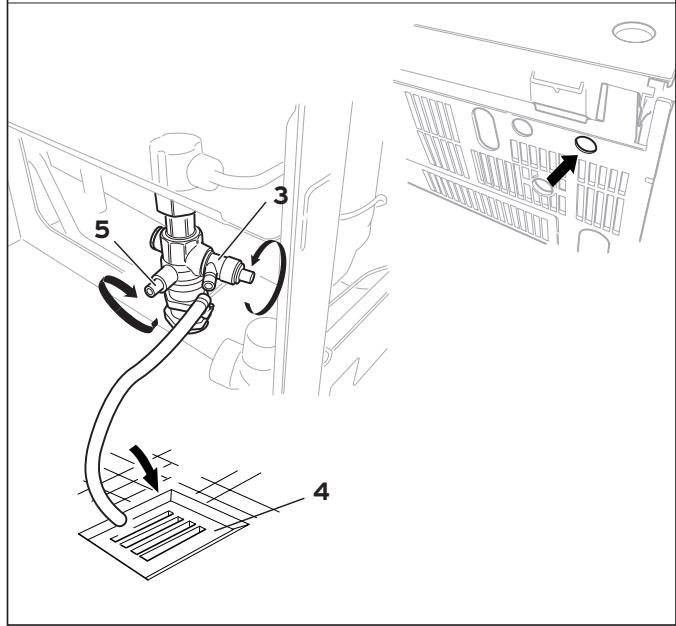

Vidange de la chaudiere 11
Symboles utilisés
Attention!
En cas de non-respect de ces consignes, il y a des risques corporels ou des dommages matériels.
Ce symbole indique des remarques importantes.
- Ce symbole indique une activités nécessaire.
Responsabilité
Attention!
Les dommages et risques corporels qui résultat du non-respect des prsentes instructions de service ne sauraient enaucun cas engager notre responsabilité!
2 Les apparéils atmoTOP plus/turboTOP plus de Vaillant
2 sont construits selon les règles de l'art et le niveau actu
2 el de la technique, ainsi qu'en respectant les règles de
2 sécurité. Toutefois, une utilisation incorrecte ou non
2 conforme peut etre a l'origine d'un risque corporel et/ou
2 avoir des
répercussions négatives sur le fonctionnement des
2 apparéils et d'autres matériaux. Les apparéils sont
2 prévus pour servir de générateurs de chaleur pour des
3 installations de chauffage central à eau chaude en cir
cuit fermé, ainsi que pour la préparation de l'eau cha
3 de. Un autre usage ou un usage qui en déscoule est considéré comme non conforme à la destination première
4 de l'appareil. Le fabricant/fournisseur rejette toute res
ponsabilité pour des blessures corporelles et/ou des
5 dommages matériels resultant d'un usage non conforme. La responsabilité incombe dans son intégrality à l'u
tilisateur. Fait également partie d'un usage conforme le
7 respect des instructions d'utilisation et d'installation,
7 ainsi que des conditions d'entretien et de maintenance.
Identification CE
C E
Avec l'identification CE, il est attesté que les apparêils sont conformes aux exigences élémentaires de la directive sur les apparêils à gaz (directive 90/396/CEE du Comité) et de la directive sur la compatibilité electromagnétique (directive 89/336/CEE du Comité). Les apparêils sont conformes aux exigences élémentaires de la directive relative au rendement (directive 92/42/CEE du Comité).
Consignes de sécurité
Implantation et réglage
L'implantation, les travaux de réglage, ainsi que la maintenance et les réparations des appareils ne doivent être effectués que par un professionnel quéliifié.
Odeur de gaz
Si une odeur de gaz se fait sentir, il convient de respecter les consignes de sécurité suivantes:
- Ne pas actionner d'interrupteur électrique dans la zone de danger,
- Ne pas fumer dans la zone de danger,
- Fermer le robinet d'arrêt gaz,
- Aérer la zone de danger,
- Prévenez la compétie de gaz (c'est à dire GDF en France).
Modifications dans l'environnement de l'appareil de chauffage
Il est interdirit de modifier quoi que ce soit:
- sur l'appareil de chauffage,
- sur les conduites de gaz et d'arrivée d'air, les canalisations d'eau et les lignes d'alimentation de courant,
- sur le conduit d'évacuation des produits de combustion,
- sur la soupape de sécurité pour l'eau de chauffage,
- sur les éléments structurels qui peuvent avoir une influence sur la sécurité de fonctionnement de l'appareil.
Matières explosives et très inflammables
Ne pas utiliser et ne pas stocker de matières explosives ou très inflammables (par exemple de l'essence, du papier, de la peinture) dans le lieu où est installé l'appareil.
Entretien
Il est nécessaire de faire entrenir l'appareil une fois par an. Pour ce faire, prenez contact avec votre revendeur/distributeur. Nous vous recommendons de signer un contrat de maintenance/inspection avec un professionnel qualifié.
Avertissements
Protection anticorrosion
Ne faites pas usage de spray, de solvant, de nettoyant chloré, de peinture, de colle, etc., à proximité de l'appareil. En effet, dans certaines circonstances défavorables, ces substances peuvent provoquer une corrosion, y compris dans le conduit d'évacuation des produits de combustion.
Contrôler le niveau d'eau
Contrôler le niveau d'eau dans l'installation régulière-ment.
Remplissage de l'installation de chauffage
Pour replir ou réajuster le niveau d'eau dans l'installation de chauffage, vous pouvez utiliser normalement de l'eau du réseau. Cependant, dans certains cas exceptionnels, la qualité de l'eau laisse fortement à désirer et ne se préte pas au replissage de l'installation de chauffage (par exemple de l'eau fortement corrosive ou fortement calcaire). Si un tel cas se présente, veuillez vous adresser à votre installerateur. Pour la préparation de l'eau chaude, n'utilisez aucun produit d'addition.
Groupe électrogène de secours
Votre installateur agrée a raccordé votre apparéil au réseau électrique lors de l'installation.
Si vous souhaitez maintenant l'appareil dans un état de fonctionnement au moyen d'un groupe électrogène de secours en cas de panne de courant, les valeurs techni-
ques (tension, fréquence) de ce dernier doit être compatibles avec celles du réseau électrique et correspondre au moins à l'absorption de puissance de votre apparéil. N'hésitez pas à demander conseil auprès de votre installerateur
Pertes d'étanchéité
En cas de pertes d'étanchéité évientuelles au niveau de la canalisation d'eau chaude entre l'appareil et les prises d'eau, fermez immédiatement le robinet d'arrêt de l'eau froide sur l'appareil et faites réparer la perte d'étanchéité par un professionnelnel qualifié.
Garantie constructeur
You venez d'acquerir un apparéil Vaillant. Félicitations!
Vaillant, leader européen pour la fabrication des chaudières gaz, assure la garantie des apparèils Vaillant dans le cadre de la législation en vigueur (Loi 78-12 du 4/10/78).
Pour bénéficier de la garantie légale de deux ans, l'appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l'art et normes en vigueur, notamment en ce qui concerne l'arrêté du 2/08/77, le D.T.U. gaz 61-1, le règlement sanitaire départemental et les normes NF C 15100 pour l'installation électrique.
En outre, son utilisation doit être correcte, et ceci conformément à notre notice d'emploi. Dans ces conditions, une garantie de DEUX ANS contre tout vice de fabrication ou défaut de matière courra A COMPTER DE LA PREMIÈRE DATE DE MISE EN SERVICE effectue par un professionnel qualifié (logement occupé ou vacant).
Cette garantie de DEUX ANS est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié des la première année d'utilisation (Circulaire ministerielle du 09/08/78 - JO du 13/09/78).
Conformément à la législation rendant obligatoire l'entretien annuel, nous vous conseillons de souscrite un contrat d'entretien auprès d'un professionnel membre du réseau technique Vaillant.
La garantie couvre la réparation ou le remplacement pur et simple des pieces reconnues par nous comme défectueuses à l'origine et ce, si nécessaire, après retour en nos locaux pour examen.
Garantie complémentaire Vaillant France S.A.R.L. (utilissez votre carnet d'entretien) pour les apparciels installés en France métropolitaine.
Une garantie complémentaire piece (hors main d'oeuvre et déplacement) de 3 ans sur le corps de chauffe et le brûleur vous sera accordée par Vaillant France si:
- L'installation est faite par un professionnel du réseau technique Vaillant, si la chaudière est conforme aux normes CE FR.
- La souscription d'un contrat d'entretien annuel a été faite depuis la première mise en route (professionnel qualifié de réseau technique Vaillant).
Le circulateur incorpore n'est garantie que s'il n'a jamais ete demontete.
La garantie ne saurait etre retenue:
- En raison d'une mauvaise installation de l'ensemble chauffage ou d'installation non conforme, ainsi qu'en cas de fonctionnement defectieux de la chaudiere resultant d'un usage anormal ou abusif, d'une insuffisance d'entretien ou d'une inadaptation au gaz utilisé.
- D'une manière non limitative, suite à des détiériorations provenant d'une mauvaise ventilation du local, d'un tirage défectieux, d'écoulement d'eau de condensation de la cheminée dans l'appareil, de phénomènes de corrosion liés ou non à l'incorporation de produits additifs dans le circuit de chauffage, ou dans le local d'installation de l'appareil, du gel de l'installation, de variations anormales de tension ou d'un mauvais branchement électrique.
La garantie cesse dans le cas ou l'appareil a fait I'objet d'une réparation ou d'une modification par une intervention étrangère à nos services ou à nos mandataires.
La garantie ne saurait ouvrir droit à une indemnité pour chaque cause que ce soit.
En cas de litige, les tribunaux du siège de notre Société sont seuls compétents.
La présente garantie n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.
Aperçus
Eléments de commande

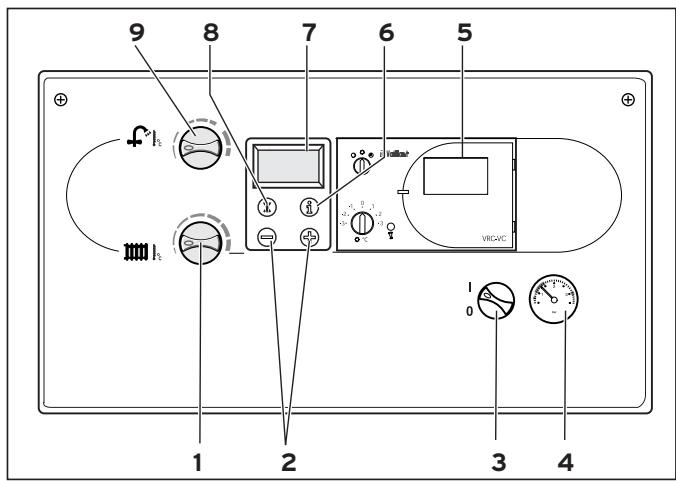

Fig. B.1: Éléments de commande
Appuyez sur le volet frontal en haut au centre et ouvre-le vers vous. Vous pouvez alors reconnaître des éléments de commande; ces derniers possèdent les fonctions suivantes:
1 Sélecteur de réglage de la température de départ chauffage.
2 Touches "+" et "-" pour avancer ou recycler la lecture de l'affichage (pour les installateurs lors des travaux de réglage et lors de la recherche de pannes).
3 Interrupteur principal pour la mise sous tension ou hors tension de l'appareil.
4 Manometre pour indiquer la pression dans l'installation de chauffage.
5 Régulation intégrée (accessoire pour accroître le confort d'utilisation).
6 Touche "I" pour faire apparaitre des informations.
7 Panneau d'affichage pour indiquer le mode d'exploitation actuel ou pour afficher certaines informations supplémentaires.
8 Touche de "Reset": pour réinitialiser certaines anomalies.
9 Sélecteur de réglage de la température de l'eau chaude sanitaire.*
- Uniquement pour VUW ou VU avec ballon

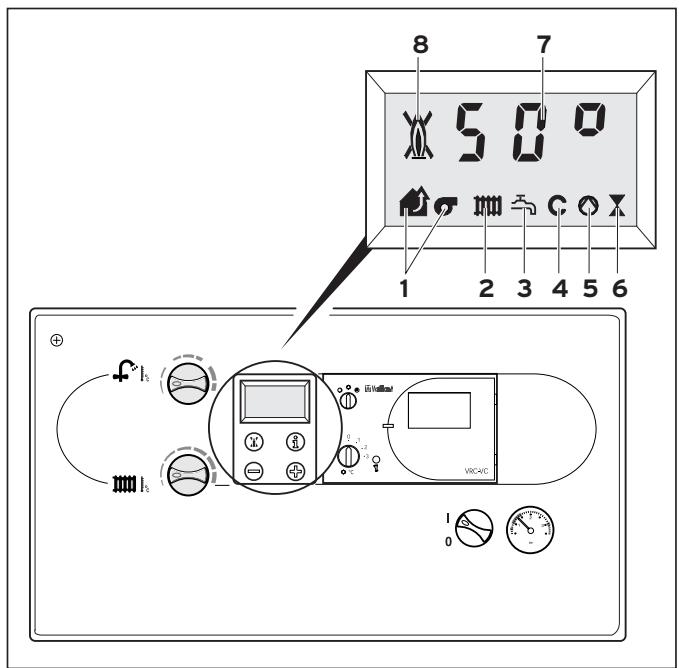

Affichage
Vou pouve obtaining les informations suivantes sur l'affichage:
1 Anomalie dans le conduit d'air/des gaz brûlés
2 Mode chauffage activé
3 Soutirage de I'eau chaude
4 Demarrage à chaud activé
5 La pompé de chauffage est commandée
6 La soupape interne des gaz est commandée
7 Température départ de chauffage activée (par ex. 50^ )
ou
Affichage d'un code d'etat ou d'un code d'erreur.
8 Fonctionnement du brûleur en ordre (flamme sans croix)
ou
Anomalie de la flamme (flamme avec croix)
Fig. B.2: Affichages
Contrôles avant la mise en service

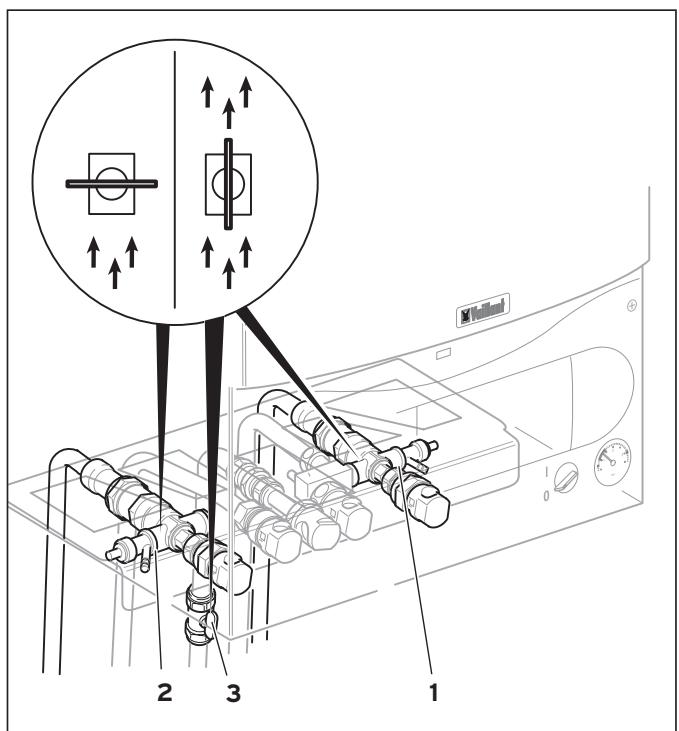

Ouvrir les vannes d'arrêt
Fig. B.3: Ouvrir les vannes d'arrêt
La vanne d'arrêt eau froide doit être ouverte.
- Ouvrez un robinet deuisage eau chaude et assurez-vous que de I'eau s'en ecoule (uniquement pour VUW ou VU à avecallon).
- Vérifiez si les soupapes d'arrêt des canalisations depuis et retour chauffage (1 et 2) et le robinet gaz (3) sont ouverts.
Les vannes d'arrêt des canalisations département et de retour chauffage et le robinet gaz sont ouverts lorsque l'encoche correspond avec le sens d'écoulement de l'eau.

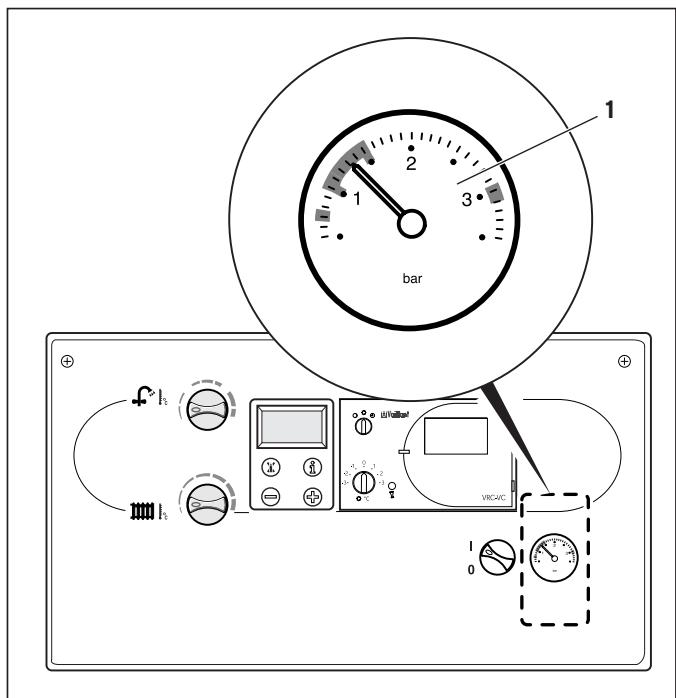

Contrôler le niveau d'eau
Fig. B.4: Contrôler le niveau d'eau
- Contrôlez le niveau d'eau de l'installation en vous reférant au manomètre (1). De préférence, l'aiguille du mano-metre doit se couver entre 1 et 1,5 bar. Si l'aiguille se trouve au-dessous de 0,8 bar lorsque l'installation est à l'état froid, replis-sez de nouveau l'installation.

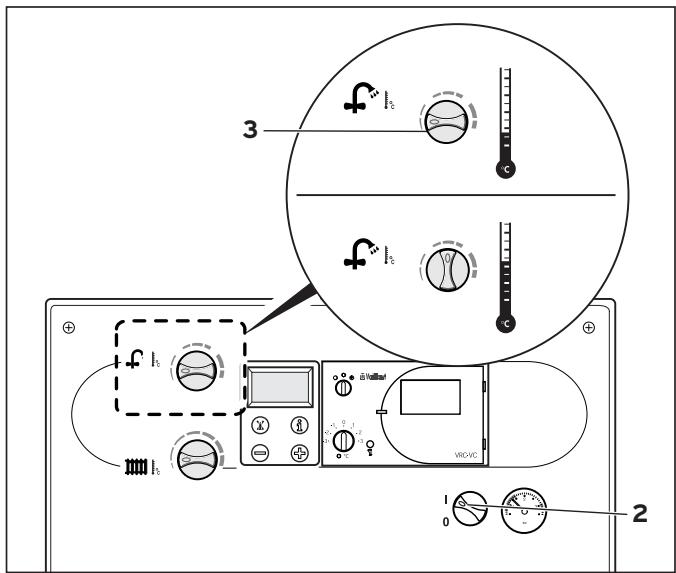

Mode E.C.S./réchauffage échangeur sanitaire (uniquement pour VUW ou VU avecallon)
Fig. B.5: Préparation du niveau d'eau
Attention!
L'interrupteur principal ne doit être enclenché que si l'installation de chauffage est remplie avec un niveau d'eau suffisant.
- Tournier l'interrupteur principal (2) sur la position "l".
- Réglez le/selecteur de réglage de la température d'é-coulement de l'eau chaude (3) sur la température sou-haitée.
VUW:
-la bute de gauche correspond à environ 35^
-la bute de droite correspond a environ 65^
VU avec gallon:
-la bute de gauche correspond à environ 35^
-la bute de droite correspond a environ 65^
Attention!
Pour un degré de durée de l'eau supérieur à 10
(1,79 mol/m3), placer le bouton tournant (3) au maximum sur la position centrale (Fig. B.5).

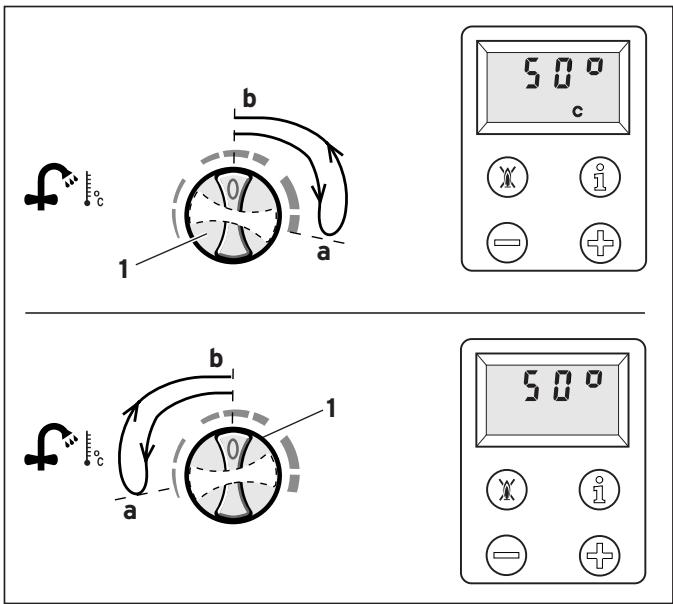

Fonction de réchauffage de l'échangeur sanitaire (uniquement pour VUW)
Le système de réchauffage de l'échangeur sanitaire permet la distribution immédiate de l'eau chaude à la température souhaitée. Pour ce faire, un petit circuit mémoire est intégré dans l'échangeur sanitaire.
- Pourmettre en service le systeme de rechauffage de I'échangeur sanitaire,tourner brièvementle sélecteur (1)vers la droite jusqu'à la butée.Sélectionnez maintainantla température souhaitée.Le symbole "C"apparait àI'écran et indique que le systeme de démarrage à chaud
est activé. L'eau est alors maintainue continuellement à cette température et est immédiatement disponible pour unuisage.
- Pourmettrehorservicele systeme de rechauffage de l'échangeur sanitaire,tournerbrièvementlesélecteur (1)versla gauche jusqu'àla butée.Le systemede démarrageàchaud estdésactivélorsquevoutsournez leboutonmolette(1)brièvementversla gauche jusqu'à la butée.Le symbole"C"disparafitde l'écran.
Fig. B.6: Mise en service et hors service du réchauffage de l'échangeur sanitaire

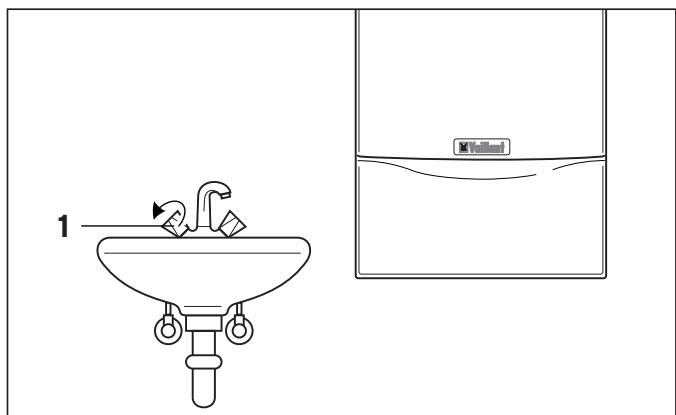

Puisage eau chaude*
En ouvrant un robinet d'eau chaude (1) depuis un robinet deuisage (lavabo, douche, baignoire, etc.), l'appareil est mis automatiquement en service, distribuant ainsi de I'eau chaude.
Votre appeareil arrête automatiquement la préparation eau chaude à la fermeture du robinet deuisage. Eventuellesment, la pompe peut ensuite encore fonctionner pendant quelques instants.
- Uniquement pour VUW ou VU avec ballon
Fig. B.7: Puisage eau chaude
Fonction chauffage

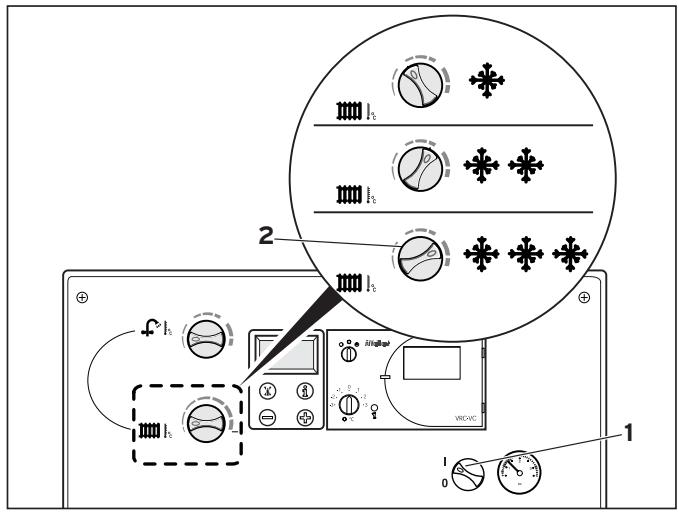

Régler la température départ chauffage
- Placer l'interrupteur principal (1) sur la position "l".
- Régler le/selecteur de réglage de la température départ chauffage (2) sur la température souhaitée. A cet effet, nous recommendons les réglages suivants:
-Position à gauche pendant les phases de transition mais ne pas tournier jusqu'à la butée,
-Position centrale en cas de froid modéré,
-Position à droite en cas de période de grand froid.
Fig. B.B: Régler la température depuis chauffage

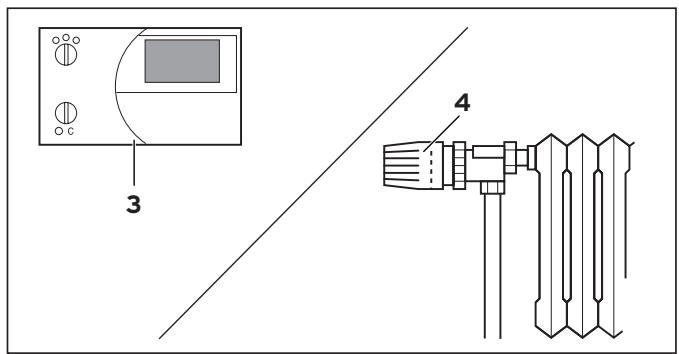

Régler la régulation externe (accessoire)
- Réglez le thermostat d'ambiance de la pierce (3, accessoire) et/ou le robinet thermostatique du radiateur (4, accessoire) selon les instructions correspondantes.
Conseil!
Vaillant possède un évientail de régulations de température dans son programme d'accessoires qui vous permettra d'augmenter votre comport. De plus, cette régulation précise et économiqueque vous permettra aussi de menager votre installation, votre portemonnaie, ainsi que l'environnement. Demandez conseil à votre installeréur!
Fig. B.9: Régler le régulateur externe

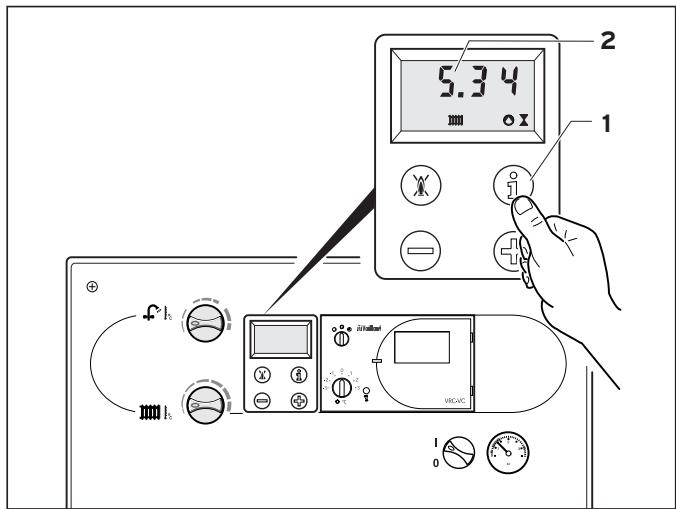

Affichages d'etat
(Pour les travaux de maintenance et de réparation effectués par l'installateur).
Les affichages d'etat sont activés en appuyant sur la touche "i" (1). Le code d'etat correspondant apparait alors sur le panneau d'affichage (2), par exemple "S.34" pour le mode de protection antigel. Vous pouvez identifier la signification de quelques codes d'etat en vous reportant au tableau ci-dessous. En appuyant une nouvelle fois sur la touche "i", vous returnez au mode normal.
Durant les phases de commutation, par exemple lors de la remise en route en raison du non-allumage de la flamme, le message d'etat "S." apparait brièvement.
Fig. B.10: Affichage d'etat
Tableau B.1: Affichages d'etat (un aperçu complet des codes d'etat peut être trouve dans les instructions d'installation).
| Affichage | Signification |
| S.00* | Pas de demande |
| S.01* | Mise en route de l'extracteur1) |
| S.03* | Processus d'allumage |
| S.04* | Fonctionnement du brûleur |
| S.05* | Remise en marche de l'extracteur et de la pompe1) |
| S.07* | Remise en marche de la pompe |
| S.08* | Arrêt du brûleur après la fonction chauffage |
| S.10** | Interrupteur eau chaude enclenché |
| S.21** | Démarrage à chaud/mode chargement de l'accumulateur activé |
| S.34* | Fonctionnement en mode antigel |
- Fonction chauffage
** Fonction préparation de l'eau chaude (uniquement pour VUW ou VU avec ballon)
1) turboTOP plus

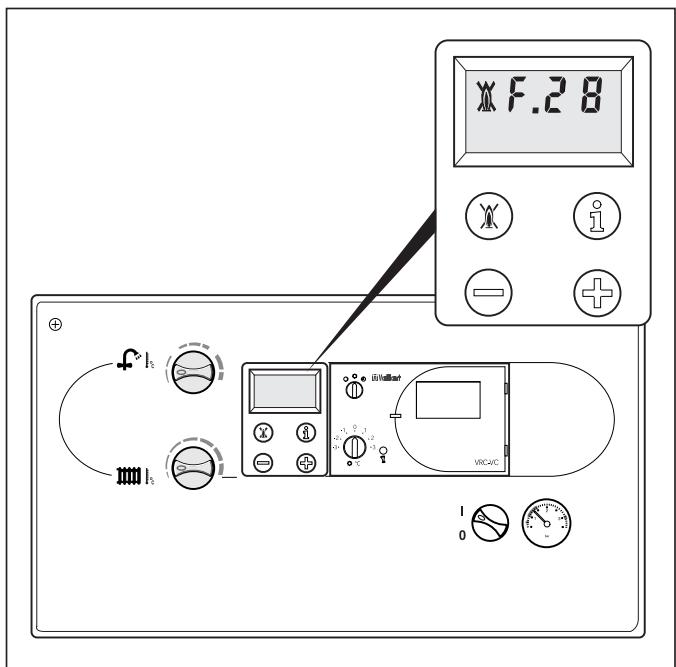

Reset déparasitage
Anomalies lors de l'allumage
Fig. B.11: Déparasitage
Si,aucun allumage automatique ne se produit au bout d'environ 10 secondes,l'appareil ne se met pas en service et commute sur "Anomalie".
Cet état est indiqué optiquement par l'affichage du code d'erreur "F.28" ou "F.29" (défaillance de la flamme au démarrage de l'appareil). Un nouvel allumage automatique ne peut avoir lieu qu'après avoir effectué une action de "Reset".
- Dans ce cas, appuyez sur le bouton de reset (2) et
maintenez-le enforcé pendant 1 seconde environ.
Attention!
Si après une troisième tentative de déparasitaège, l'appareil reste toujours hors service, veuillez contacter votre installer ou le service après-vente/agréé.
En cas de niveau d'eau insuffisant, l'appareil commute également sur "Anomalie". Cette "Erreur" est affichée par le code d'etat "F.22". En ce cas, l'appareil ne devra être remis en service que lorsque le volume d'eau dans l'installation de chauffage sera rempli à un niveau suffisant.
Anomalies dans le conduit des produits de combustion
Les apparêils à cheminée sont pourvus d'une sonde pour les gaz brûlés. En cas d'anomalie dans l'évacuation des gaz brûlés, l'appareil se met automatiquement hors tension. La remise sous tension de l'appareil s'effectue de manière automatique environ 15 à 20 minutes après cette mise hors tension. En cas de mise hors tension repétée (l'appareil exécute automatiquement 3 tentatives d'allumage). L'appareil reste hors service et l'afficha-ge indique le message d'erreur suivant: "F.36".
En ce cas, veuillez contacter votre professionnel agréé pour procéder à un contrôle de l'appareil.
Anomalies dans la ventouse (amenée d'air frais/ évacuation des gaz brûlés, turboTOP)
Les apparêils Turbo de Vaillant sont équipés d'un extracteur. En cas de dysfonctionnement de ce dernier, l'appareil se met automatiquement hors service. Les messages d'erreur "F.32" ou "F.33" apparaisent alors sur le panneau d'affichage.
Veuillez contacter votre installerateur ou le service après-venture agréé afin de proce dé à une vérification de l'appareil.

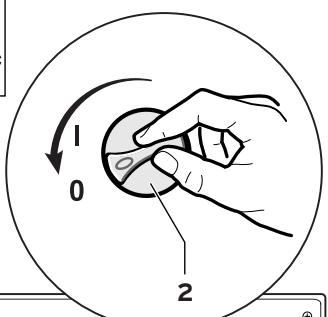

Mise hors service
Arrêtchauffage
Fig.B.13:Réglage eté
Pour une mise hors service intégrale, arrêtez aussi bien le chauffage que la préparation eau chaude*.
- Pour ce faire, placer le sélecteur (2) sur la position "0".
En cas de mise hors service pendant une période prolongée (par exemple pendant les vacances), il est également vivement recommandé de fermer le robinet gaz, ainsi que le robinet d'arrêt eau froide. Dans ce contexte, tenez également compte des remarques sur la protection antigel (voir page ci-contre).
- Uniquement pour VUW ou VU avecallon
Conseil!
Vous pouvez par exemple arrêté la fonction chauffage en été; toutefois, la préparation de l'eau chaude* restera toujours en service.
- Pour ce faire, tournez le sélecteur de réglage de la température depuis chauffage (1) sur la butée de gauche.
Arrêt de l'appareil
Fig. B.14: Arrêt de l'appareil
Entretien et maintenance
Nettoyez l'habillage de votre apparéil avec un chiffon humide et un peu de savon. N'utilisez pas de récurant ni de nettoyant qui pourrait endommager le revêtement ou les armatures en plastique.
L'appareil doit être soumis à un contrôle et à un entretien au moins une fois par an, ce travail devant être effectué par un professionnel qualifié. Pour un entretien régulier, nous vous conseillons de signer un contrat de d'entretien avec un professionnel qualifié.
Protection antigel
Si vous doivent vous absenter pendant une période de gel, voirlez à ce que l'installation de chauffage reste en service et que les pieces soient suffisamment tempérées.
Votre apparéil est équipé d'une fonction antigel: si la température départ de chauffage descend au-dessous de 5^ et que l'interrupteur principal est enclenché, l' apparéil se met automatiquement en service etCHAFFE le circuit interne à 30^ environ.
Attention!
Un rincege de toute l'installation de chauffage ne peut pas etre assure.
Assurez-vous que l'appareil se désactive automatiquement par l'intérimédiaire des dispositifs de surveillance intégrés en cas d'anomalie correspondante, par exemple une interruption de l'approvisionnement énergétique (gaz ou électricité) ou en cas d'anomalies survenant dans le dispositif d'évacuation des produits de combustion.
Attention!
La protection antigel et les dispositifs de surveillance ne peuvent fonctionner qu'a la condition que l'interrupteur principal de l'appareil soit positionné sur "I" et qu'aucune coupure de courant ne se produit sur le réseau électrique.
Une autre possibilité pour la protection antigel consiste à purger complètement l'appareil et l'installation de chauffage.
Recherches d'anomalies
Si vous appeareil Vaillant connait des problèmes de fonctionnement, veuillez vérifier les points suivants:
1. L'appareil ne se met pas en service
- L'alimentation gaz est-elle raccordée?
- L'alimentation eau est-elle assurée?
- Le niveau d'eau est-il suffisant ?
- L'alimentation en courant est-elle sous tension?
- L'interrupteur principal est-il enclenché? (position de l'interrupteur sur «l»)
- Y-a-t-il une anomalie à l'allumage? (cf. page 8)
2. La préparation de l'eau chaude* fonctionne normalement, mais le chauffage ne se met pas en service
- Besoin chauffage requis par la régulation externe? (cf. page 7)
Si vous appeareil ne fonctionne toujours pas parfaitemment, veuillez contacter votre installer ou le service après-vente agreé.
- Uniquement pour VUW ou VU avec ballon

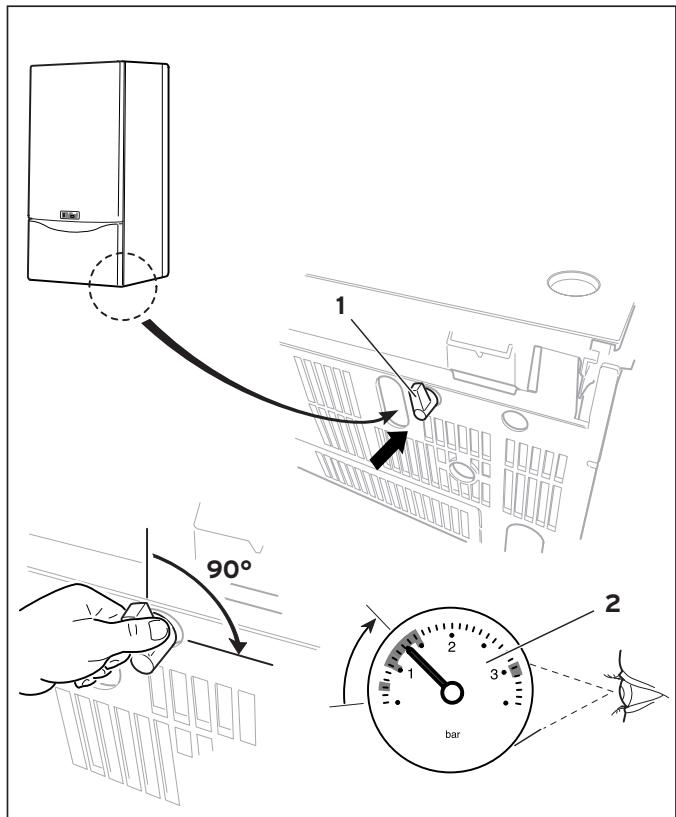

Fig. B.15: Purger et replir l'installation de chauffage
pour appeareils VUW
Remplir la chaudière (uniquement pour VUW)
Pour garantir le bon fonctionnement de l'installation de chauffage, il est nécessaire deMAINTER I'eau à une certaine pression ( ^ 十 1 bar). Si I'aiguille du manometre descend au-dessous de cette valeur, vous devez absolument ajouter de I'eau dans I'installation.
Attention!
Pour replir l'installation de chauffage, n'utilise que de I'eau propre du réseau. Il est interdirit d'ajouter des produits chimiques ou des produits antigel!
Pour le remplissage de l'installation, veuillez procédér comme suit:
- Ouvrez tous les robinets thermostatiques de l'installation.
- Tournez lentement les robinets de replissage (1) de l'installation et procédez au replissage d'eau jusqu'à ce que le niveau d'eau requis soit atteint (2).
- Fermez les robinets de remplissage.
- Purgez l'air qui se trouve dans les radiateurs de l'in-stallation de chauffage.
- Vérifiez une nouvelle fois la pression de l'eau (et répéter la méthode de replissage le cas échéant).
Vidange de la chaudière
- Fixez un tuyau couple au point de vidange (3) de l'in-stallation.
- Amenez l'extrémité libre du tuyau à un conduit d'évacuation adapté (4).
- Fermez les vannes d'arrêt (5).
Ouvrez le robinet de vidange.
- Ouvrez les purgeurs d'air sur les radiateurs en commençant par le radiateur situé le plus en hauteur et en poursuivant l'opération du haut vers le bas.
- Lorsque toute l'eau s'est écoulée de l'installation, refermez les purgeurs d'air des radiateurs ainsi que le robinet de vidange.
