HWNU-LB-150 - Clé USB sans fil HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé USB sans fil WiFi
Marque	Hercules
Modèle	HWNU-LB-150
Normes WiFi	802.11b, 802.11g, 802.11n
Débit maximal théorique	150 Mbit/s (802.11n, 40 MHz)
Bande de fréquence	2,4 GHz (2,412 à 2,484 GHz)
Interface	USB 2.0 (compatible USB 1.1)
Sécurité sans fil	WEP 64/128 bits, WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES), WPS
Systèmes d'exploitation supportés	Windows XP SP2/SP3, Windows Vista, Windows 7
Configuration minimale requise	Processeur 500 MHz, 64 Mo RAM, 50 Mo disque dur, port USB disponible
Logiciel inclus	Utilitaire WiFi Station, pilotes, manuel PDF
Contenu de la boîte	Adaptateur USB, capuchon, guide de démarrage, CD-ROM d'installation
Alimentation	Alimenté par le port USB (5 V)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les températures extrêmes.
Sécurité	Utiliser un cryptage WPA2 pour protéger le réseau. Désactiver le WiFi en cas d'absence prolongée via l'utilitaire.
Pièces détachées et réparabilité	Produit non démontable et non réparable par l'utilisateur. En cas de panne, contacter le support technique.
Informations générales	Fabriqué par Guillemot Corporation. Garantie 2 ans. Conforme à la directive 1999/5/CE. Marquage CE.

FOIRE AUX QUESTIONS - HWNU-LB-150 HERCULES

Comment installer la clé USB sans fil Hercules HWNU-LB-150 ?

Insérez le CD-ROM fourni, lancez l'installation du logiciel WiFi Station. Suivez les instructions à l'écran. Lorsque l'assistant vous le demande, branchez la clé sur un port USB. Une fois l'installation terminée, l'icône WiFi Station apparaît dans la barre des tâches.

Comment connecter la clé à une Livebox ?

Dans WiFi Station, sélectionnez le réseau WiFi de votre Livebox (SSID inscrit sous la box). Cliquez sur Connecter. Si c'est une Livebox v1, appuyez sur le bouton REG de la box. Pour une Livebox v2, utilisez la méthode WPS en appuyant sur le bouton WiFi de la box puis sur le bouton WPS dans WiFi Station.

Quels sont les types de sécurité supportés par cette clé ?

La clé supporte WEP (64/128 bits), WPA-PSK (TKIP ou AES) et WPA2-PSK (TKIP ou AES). Elle est également compatible avec WPS (configuration simplifiée par bouton ou code PIN).

Comment utiliser la fonction WPS pour une connexion simplifiée ?

Dans WiFi Station, allez dans Paramètres avancés. Cochez Méthode par bouton (PBC). Appuyez sur le bouton WPS de votre routeur, puis dans les 2 minutes, cliquez sur le logo WPS dans WiFi Station. La connexion s'établit automatiquement avec une clé de sécurité générée.

Pourquoi ma clé ne détecte aucun réseau WiFi ?

Vérifiez que la clé est bien branchée et que son icône dans la barre des tâches n'est pas barrée. Assurez-vous que le WiFi de votre routeur est activé. Dans WiFi Station, cliquez sur Re-scanner pour actualiser la liste. Si le problème persiste, réinstallez les pilotes.

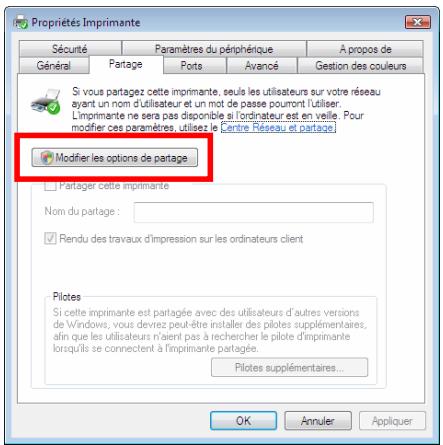

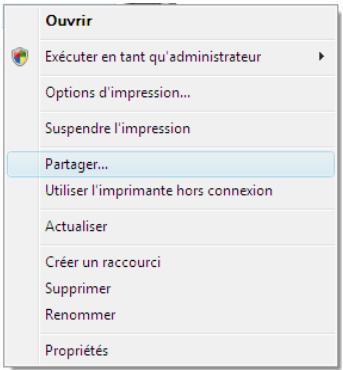

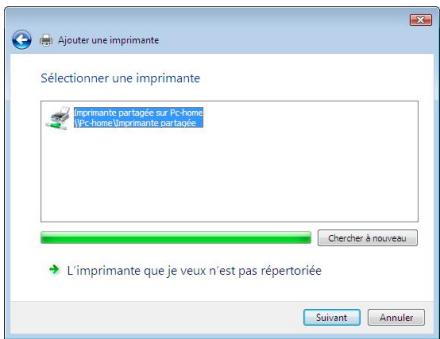

Comment partager des dossiers ou une imprimante via le réseau WiFi ?

Sous Windows Vista/7, activez le partage dans le Centre Réseau et partage. Créez un groupe de travail identique sur tous les PC. Sous Windows XP, utilisez l'Assistant Configuration du réseau. Pour partager un dossier, faites un clic droit dessus, sélectionnez Partager et suivez les étapes.

Comment désactiver temporairement le WiFi de la clé ?

Faites un clic droit sur l'icône WiFi Station dans la barre des tâches et sélectionnez Couper mon WiFi. Pour le réactiver, choisissez Allumer mon WiFi. Cela désactive la fonction sans débrancher la clé.

Que faire si la connexion WiFi est lente ou instable ?

Placez la clé à au moins 2 mètres du routeur et réduisez les obstacles (murs, métal). Évitez les interférences avec d'autres appareils 2,4 GHz. Vérifiez que vous utilisez le mode 802.11n et que la clé n'est pas connectée à un réseau sécurisé en WEP (limité à 54 Mbps).

Comment connaître l'état de la connexion WiFi ?

L'icône WiFi Station dans la barre des tâches change de couleur : vert (excellent signal), jaune (bon signal), rouge (signal faible), gris (non connecté) ou barré rouge (non détecté). Double-cliquez sur l'icône pour accéder aux détails.

Où trouver de l'aide supplémentaire ou télécharger la notice ?

Rendez-vous sur le site notice-facile.com pour télécharger gratuitement la notice PDF. Pour le support technique Hercules, consultez ts.hercules.com ou contactez le service téléphonique de votre pays (France : 02 99 93 21 33).

MODE D'EMPLOI HWNU-LB-150 HERCULES

Cliquez sur un titre de cette table des matières pour accéder à la section correspondante

1. Specifications de la CLE hercules wireless 4

1.1. Spécifications techniques 4 1.2. Configuration requise 4 1.3. Contenu de la boîte 4

2. Installation de la CLE hercules wireless 5

Installer le pack WiFi Station et la clé 5

3.1. Choisissez son type de réseau 7 3.2. La sécurité d'un réseau local sans fil WiFi 7

4. L'utilitaire WIFI station 8

4.1. Connaître l'état de la connexion 8 4.2. Lancer WiFi Station 8

4.3. Se connecter à la Livebox en Wi-Fi 9

4.3.1. Livebox version 1.0, 1.1 et 1.2 10 4.3.2. Livebox version 2.0 12

4.4. Se connecter à un autre réseau émis par un autre routeur ou un autre ordinateur : 14 4.5. Effectuer une recherche de réseaux 16 4.6. Consulter les paramètres de la connexion 16

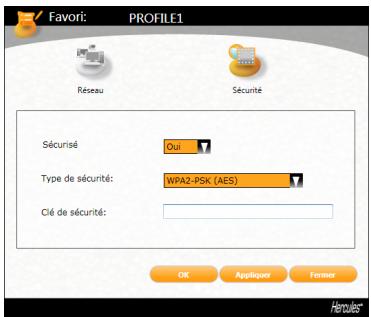

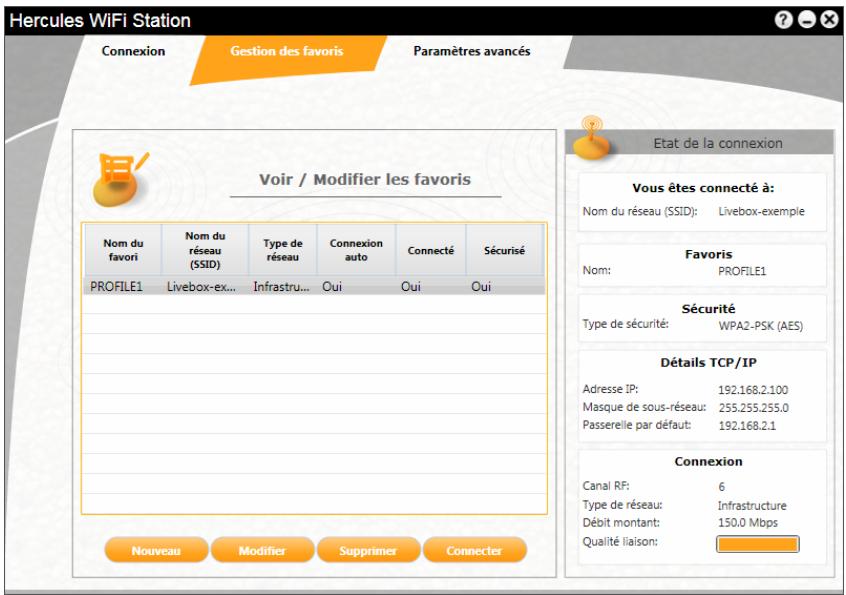

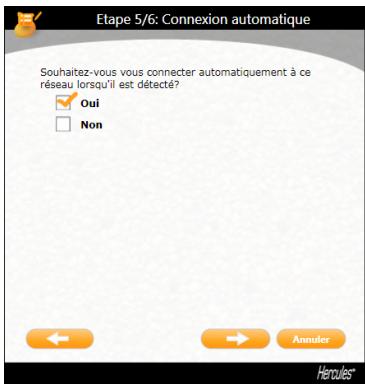

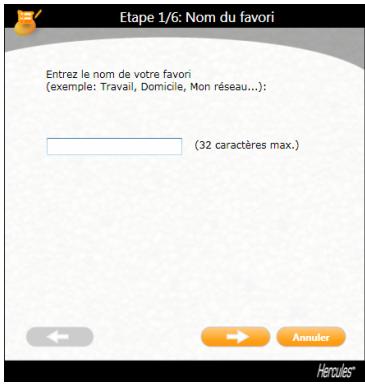

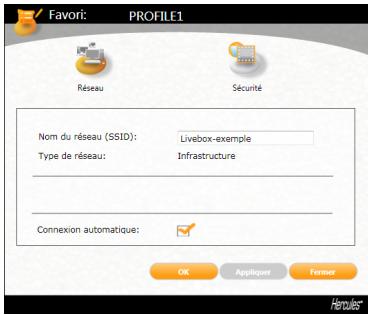

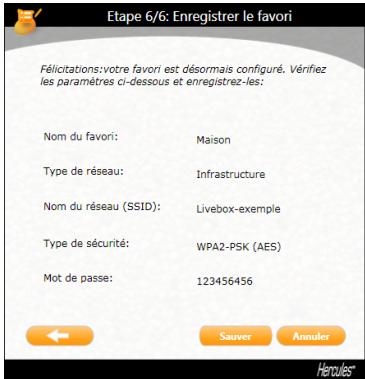

4.7. Voir, modifier ou ajouter des favoris - Créer un réseau Ad hoc 17

4.7.1. Les options de sécurité 17 4.7.2. Voir / Modifier les favoris 18 4.7.3. Ajouter un nouveau favori manuellement ou créer un réseau Ad hoc 19

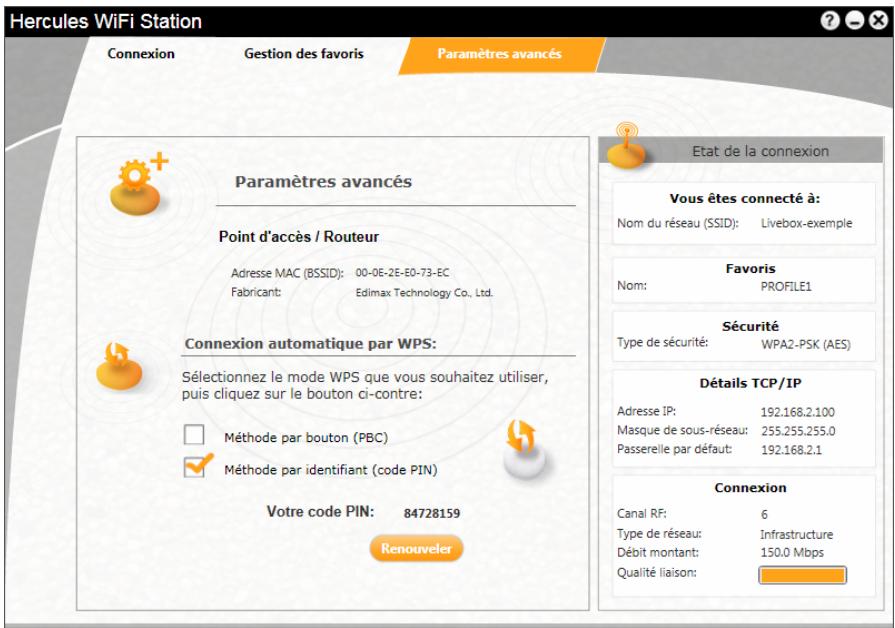

4.8. Les paramètres avancés : se connecter à un réseau avec Wi-Fi Protected Setup™ 22

4.8.1. Se connecter à un réseau avec le bouton WPS dans WiFi Station 22 4.8.2. Se connecter à un réseau avec un code PIN 23

4.9. À propos de 24

4.10. Réactiver la fonction WiFi intégrée de votre ordinateur 25 4.11. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless USB 25 4.12. Quitter WiFi Station 25

5. Bienvenue dans la wireless attitude 26

5.1. Quelques pré-requis 26 5.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 26

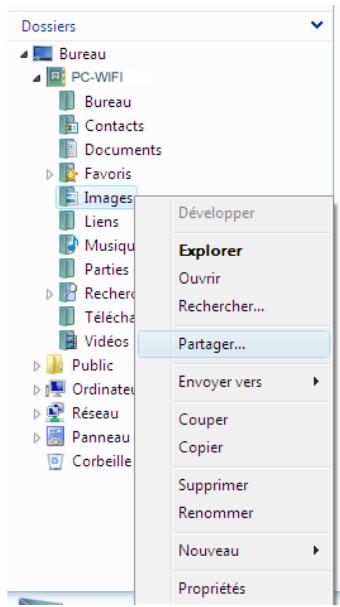

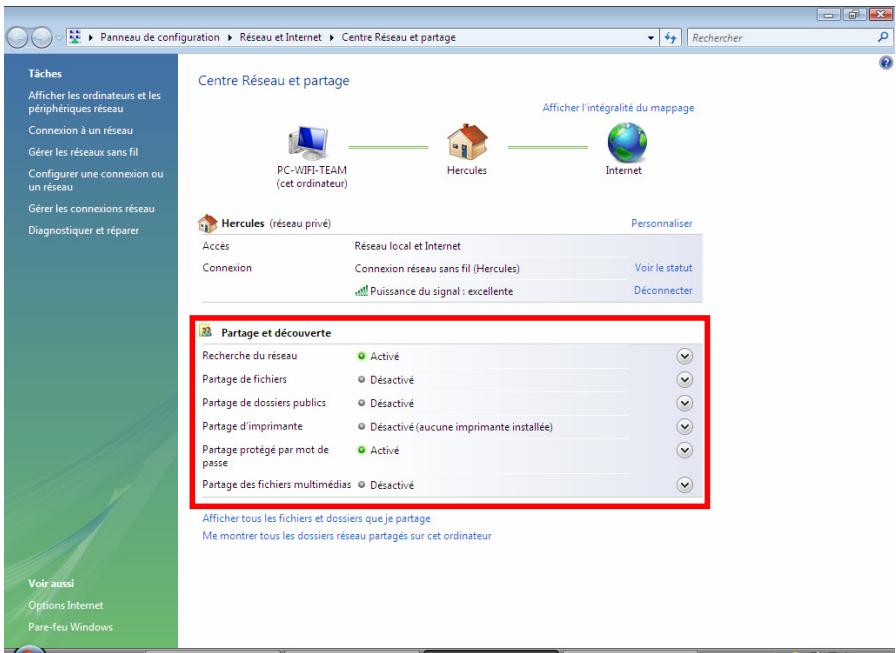

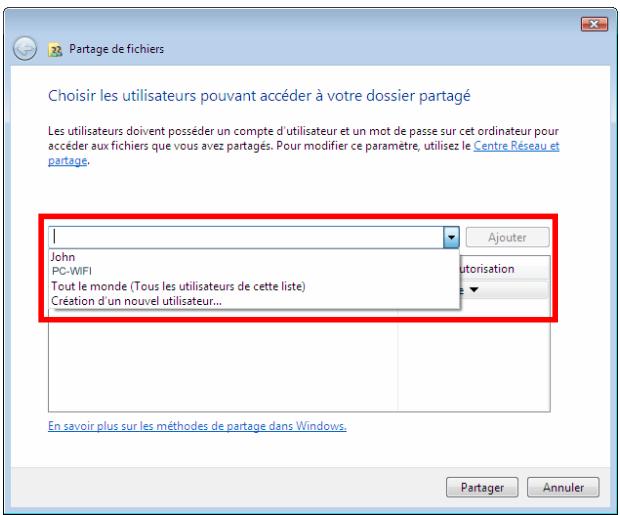

5.2.1. Activer le partage 26 5.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels 29 5.2.3. Ordinateurs sous Windows Vista : Acceder aux dossiers partages 31 5.2.4. Windows Vista : Mettre en partage une imprimante 31 5.2.5. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée 33 5.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 35

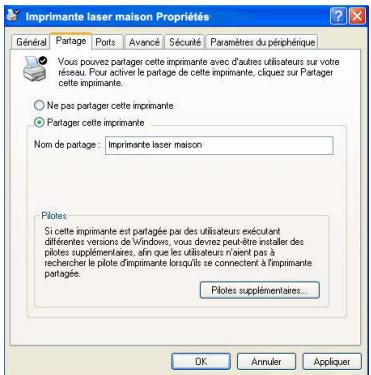

5.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 37

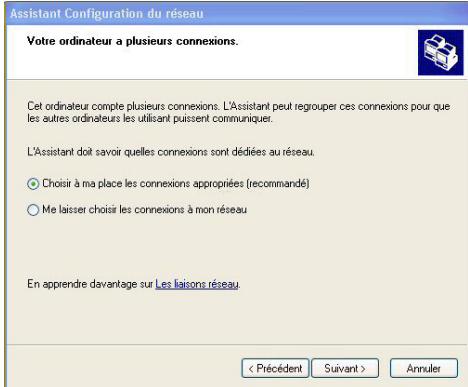

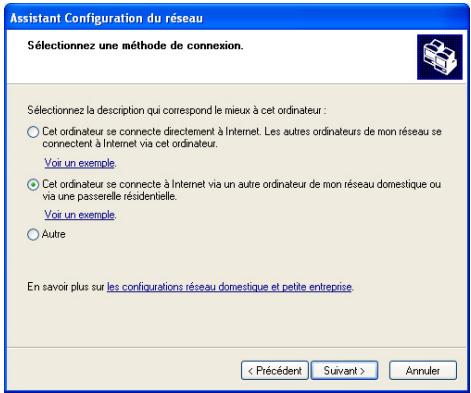

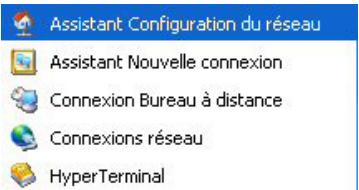

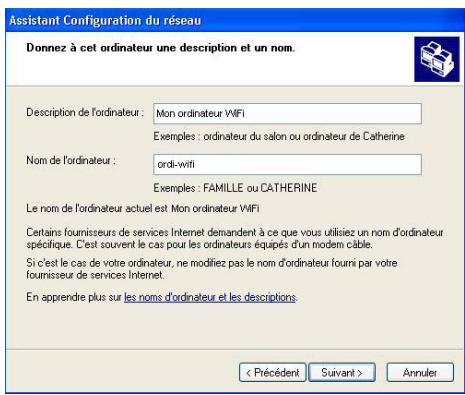

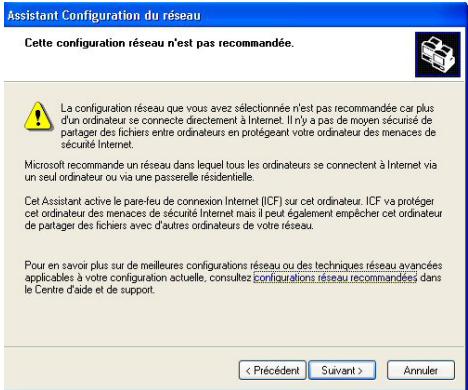

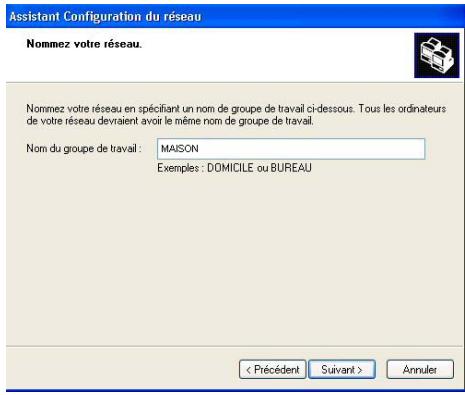

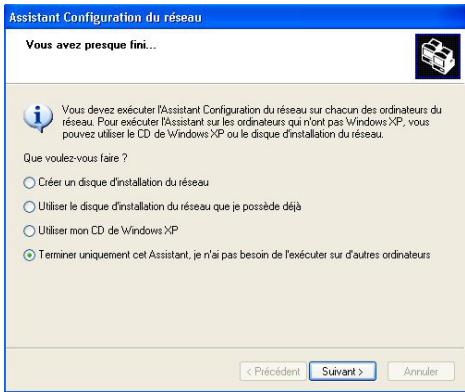

5.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 37 5.3.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 41 5.3.3. Windows XP: Mettre en partage des dossiers 46 5.3.4. Ordinateurs sous Windows XP: Accéder aux dossiers partagés 47 5.3.5. Windows XP: Mettre en partage une imprimante 47 5.3.6. Windows XP: Modifier le nom d'un groupe de travail 49 5.3.7. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 50

1. GLOSSAIRE 51
2. ASSISTANCE TECHNIQUE 55
3. GARANTIE 55

Félicitations pour l'achat de votre Clé WiFi Hercules. Avec elle, vous allez, en quelques minutes, pouvoir profiter de votre connexion Internet Haut Débit sans le moindre fil entre votre routeur et votre ordinateur. Le logiciel « WiFi Station » développé spécifiquement par Hercules va vous connecter de manière simple et conviviale.

En plus de partager votre connexion Internet, le réseau local WiFi permet d'échanger en toute simplicité des données entre ordinateurs placés dans la même pièce ou dans des pièces différentes, de partager une imprimante sur plusieurs ordinateurs, de jouer en réseau, tout cela en vous affranchissant de vos câbles.

Bien qu'optimisée pour la connexion à une Livebox, votre Clé WiFi Hercules est parfaitement compatible avec tout autre matériel WiFi et vous permettra de vous connecter à n'importe quel autre réseau WiFi lors de vos déplacements ou en cas de changement de fournisseur d'accès Internet.

En suivant les instructions figurant dans ce manuel, vous pourrez connecter, en quelques clics, votre ordinateur à un réseau local WiFi, même sécurisé, ainsi que configurer simplement tous les ordinateurs de ce réseau.

1.1. Spécifications techniques

Compatible avec les protocoles WiFi suivants :

• 802.11b : débits de 1, 2, 5, 5 et 11 Mbits/s dans la bande des 2,4 GHz
• 802.11g : débits de 6, 9, 12, 18, 24, 36, 48 et 54 Mbits/s dans la bande des 2,4 GHz
• 802.11n : débits dans la bande des 2,4 GHz variant selon la largeur de bande du canal utilisé 20 ou 40 MHz. Les valeurs sont notées de MCS0 à MCS7 et variant de 7,2 à 75 Mbits/s pour 20 MHz et de 15 à 150 Mbits/s pour 40 MHz
• Plage de fréquence DSSS/CCK et modulation OFDM de 2,412 GHz à 2,484 GHz (13 canaux)
• Compatible avec les protocoles de sécurité suivants :
• WEP possédant une longueur de clé de 64 et 128 bits WPA-PSK avec chiffrement TKIP ou AES (protocole de sécurité 802.11i) WPA2-PSK avec chiffrement TKIP et AES (protocole de sécurité 802.11i) WPS (WiFi Protected Setup)

1.2. Configuration requise

Intel Pentium III ou AMD 500 MHz et supérieur ou compatible - Emplacement USB 1.1 et supérieur disponible 64 Mo de RAM 50 Mo d'espace libre sur le disque dur pour l'installation des pilotes et de l'application Lecteur de CD-ROM Système d'exploitation : Microsoft Windows XP Édition familiale & professionnelle SP2/SP3, Vista, 7

Si vous branchez vos clé Hercules Wireless sur un bus USB 1.1, Windows peut vous informer que vos péréphérique fonctionnera à vitesse réduite. Au lieu de bénéficier du débit théorique de 150 Mbits/s, vos clé Hercules Wireless sera alors limitée à 12 Mbits/s.

1.3. Contenu de la boîte

Adaptateur réseau WiFi de type USB 2.0 Capuchon d'adaptateur USB 2.0 Guide de démarrage - CD-ROM d'installation contenant le manuel au format pdf, les pilotes et le WiFi Station pour configurer l'adaptateur

2. Installation de la CLE hercules wireless

Avant de connecter votre clé Hercules Wireless, vous devez installer Hercules WiFi Station qui contient les pilotes et l'application WiFi Station, un utilitaire de détection et de configuration des paramètres.

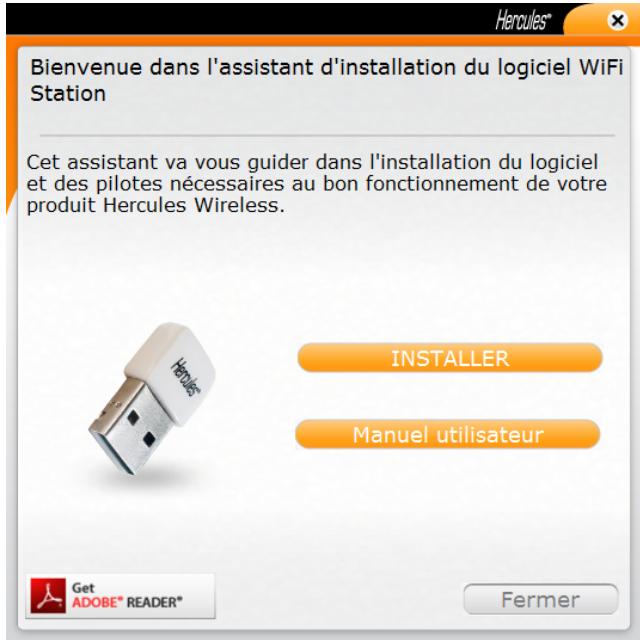

Installer le pack wifi station et la clé

Pour installer le pack WiFi Station, procédez comme suit :

• Insérez le CD-ROM d'installation fourni dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Si nécessaire, double-cliquez sur Setup.exe.
• Cliquez sur Installer.
• Suivez les instructions à l'écran.

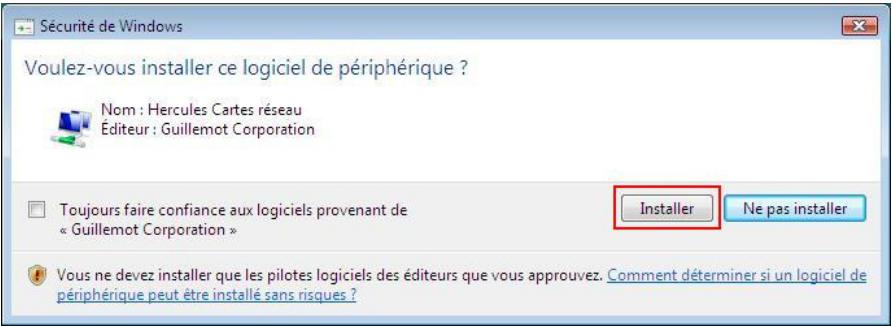

Sous windows vista/7

• Lorsque l'assistant d'installation vous demande si vous souhaitez installer le périphérique Hercules Cartes réseau, cliquez sur le bouton Installer et poursuivez l'installation.

Sous windows xp/vista/7

• Lorsque l'assistant d'installation vous demande de connecter votre adaptateur WiFi, insérez votre clé Hercules Wireless dans un port USB de votre ordinateur.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

À la fin de l'installation, l'icône Hercules WiFi Station apparait dans la barre des tâches et WiFi Station se lance automatiquement.

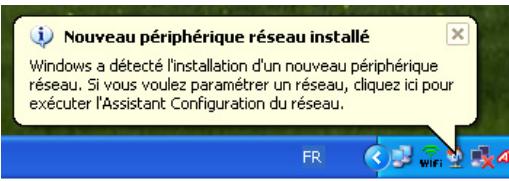

Si le message Nouveau périphérique réseau installé s'affiche dans la barre des tâches :

• Ne cliquez pas sur l'info-bulle : attendez qu'elle disparaisse ou cliquez sur la croix pour la fermer.
• Reportez-vous au chapitre 5. Bienvenue dans la Wireless Attitude! pour savoir comment configurer votre réseau.

Vous obtiendrez des performances optimales en plaçant la clé à une distance minimale de 2 m de Livebox ou de votre routeur (pour un réseau Infrastructure) ou d'un autre adaptateur WiFi (pour un réseau Ad hoc). En revanche, la portée maximale du WiFi en intérieur peut varier de 10 à 30 m en fonction de la puissance du routeur, du type d'antenne (directionnelle ou non), de son positionnement dans une pièce et de la présence éventuelle d'obstacles tels que du papier (bibliothèque), du métal, de l'eau (aquarium) ou du béton armé entre le point d'accès et l'antenne des ordinateurs WiFi.

Dans le menu d'installation, vous pouvez également consulter et imprimer le présent manuel au format pdf en cliquant sur Manuel utilisateur.

Qu'est-ce que le WiFi? Contraction de Wireless Fidelity, WiFi est le nom commercial de la technologie de réseau local sans fil répondant à la norme 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11, mais il est plus facile de parler de WiFi que de norme 802.11! Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mètres pour les faire communiquer entre eux sans cable, et échanger des données à haut débit.

Votre clé Hercules Wireless, associée à votre Livebox ou votre routeur, va constituer l'un des éléments de votre réseau local sans fil. Vous allez en outre bénéficier de sa technologie 802.11n qui permet de faire transiter entre votre routeur WiFi et votre clé une plus grande quantité de données sur une plus grande distance. En effet, avec un débit théorique maximal de 150 Mbits/s (contre 54 Mbits/s pour la norme 802.11g), vous vous affranchissez des murs et autres obstacles qui existent dans votre maison et la consultation d'images vidéo haute définition ou le transfert de fichiers volumineux se font en tout confort.

Le débit théorique maximal ne peut être atteint qu'avec un routeur WiFi N émettant le signal sur deux canaux (pour plus d'informations sur l'émission sur 2 canaux, reportez-vous au manuel de votre routeur) et en l'absence d'obstacles entre tout routeur et leur clé. Pour plus d'informations sur la technologie 802.11n, reportez-vous au glossaire ou cliquez ici.

3.1. Choisir son type de réseau

Bien qu'optimisée pour une connexion à une Livebox, votre Clé USB WiFi est parfaitement compatible avec tout autre matériel WiFi. Ainsi, en fonction du matériel dont vous disposez, il sera nécessaire de déterminer le type de réseau et le moyen adapté à votre équipement.

Si vous disposez d'une Livebox ou d'un modem-routeur et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs sont connectés à leur point d'accès, en l'occurrence la Livebox. Le mode Infrastructure est idéal pour échanger des données, être en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer la Livebox ou le modem routeur, reportez-vous au Guide d'utilisation Livebox ou à la documentation du fabricant.

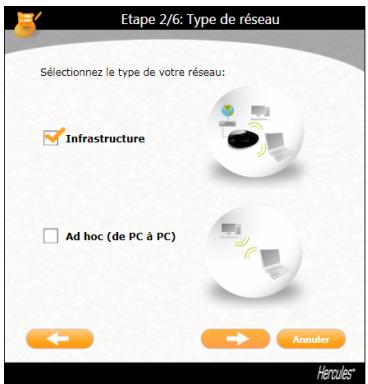

Il existe un autre mode (supporté par le logiciel Hercules WiFi Station) : le mode Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur). Dans ce mode, les clients sont connectés les uns aux autres sans aucun point d'accès, c'est-à-dire sans Livebox ni routeur.

3.2. La sécurité d'un réseau local sans fil wifi

Profiter de la liberté offerte par la technologie WiFi ne signifie pas simplement relier des ordinateurs entre eux sans la présence de fils. Tous les ordinateurs d'un réseau sans fil communiquent entre eux, échangent des données, se partagent des connexions Internet. Il est donc primordial de sécuriser ce système de la meilleure façon possible. Pourquoi sécuriser mon système ? Imaginez un voisin habitant dans le même immeuble, lui aussi équipé d'un réseau WiFi, qui détecte plusieurs réseaux sans fil et désactive le votre par inadvertance, car non sécurisé. Il profite ainsi de votre connexion Internet alors qu'il ne possède pas de modem ! Cela ne fait pas de lui un pirate informatique, certes (quoique !) mais c'est vous qui payez la facture.

Pour éviter ce désagrement, nous vous invitons à consulter le chapitre suivant qui va vous expliquer notamment comment votre Livebox est généralement sécurisée, comment d'autres routeurs peuvent sécuriser leur réseau et sur tout comment s'y connecter.

4. L'utilitaire WIFI station

Le logiciel WiFi Station a été développé spécifiquement par Hercules pour accompagner les adaptateurs de la famille Hercules WiFi et permettre à vos ordinateurs de se connecter simplement et en toute sécurité aux réseaux WiFi. Il vous permet de tirer pleinement profit de toutes les fonctionnalités de votre adaptateur dans une interface conviviale, simple d'utilisation et avec un niveau de sécurité très élevé, basé sur les cryptages WPA-PSK et WPA2-PSK. Optimisé pour la connexion au réseau WiFi de votre Livebox, ce logiciel vous permettra également de vous connecter aux autres réseaux WiFi détectés dans votre périmètre ou lors de vos déplacements.

4.1. Connaître l'état de la connexion

Après l'installation de WiFi Station, l'icone Hercules WiFi Station apparait dans la barre des tâches Windows. Lorsque vous aurez branché l'adaptateur (voir le chapitre Installation matérielle), vous pourrez connaître immédiatement l'état de la connexion :

• Si l'icone est de couleur verte, une connexion au réseau est établie, la force du signal est excellente.
• Si l'icone est de couleur jaune, une connexion au réseau est établie, la force du signal est bonne. Si l'icone est de couleur rouge, une connexion au réseau est établie, la force du signal est faible : essayez de rapprocher l'antenne de l'adaptateur client de l'antenne du point d'accès.
• Si l'icone est de couleur grise, votre adaptateur client WiFi est détecté, mais il n'est connecté à aucun réseau WiFi; connectez-vous à un réseau détecté par le WiFi Station.
• Si l'icone est barrée d'une croix rouge, votre adaptateur WiFi n'a pas été détecté par Windows : vérifiez qu'il est bien branché et activé, recommencez l'installation, si nécessaire.

Pour lancer WiFi Station, double-cliquez tout simplement sur l'icone dans la barre des taches.

4.3. Se connecter à la livebox en wifi

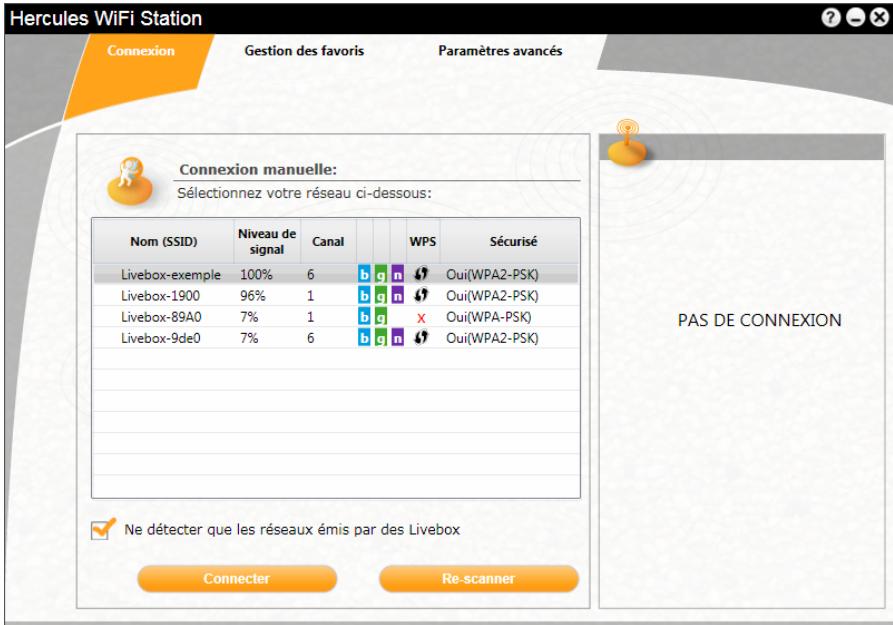

WiFi Station s'ouvre par défaut sur la page Connexion et une détection du ou des réseaux WiFi démarre automatique. La liste des réseaux détectés affiche tous les réseaux de type Livebox.

Pour connaître le nom du réseau WiFi émis par votre Livebox, reportez-vous à l'étiquette située en dessous du boîtier Livebox et notez le nom inscrit sous le terme SSID.

Pour se connecter au réseau livebox :

• Sélectionnez le réseau Wanahoo_AAAA, Livebox_AAAA... de votre Livebox.
• Cliquez sur le bouton Connecter puis suivez les étapes proposées.

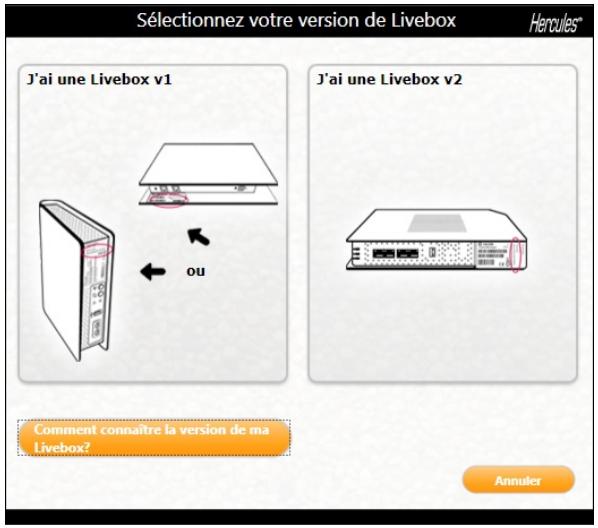

Tout d'abord, sélectionnez votre version de Livebox :

Si vous ne connaissiez pas la version de votre Livebox, cliquez sur le bouton « Comment connaître la version de ma Livebox ? »

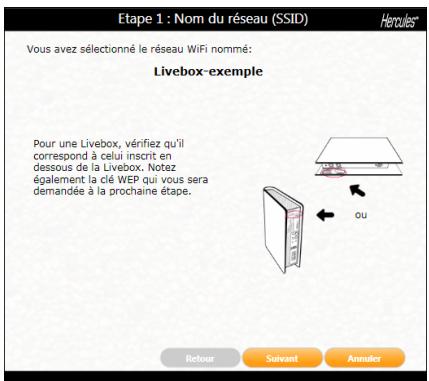

4.3.1 Livebox version 1.0, 1.1 et 1.2

• Étape 1 : vérifie que vous avez bien sélectionné le réseau émis par votre LIVEBOX.

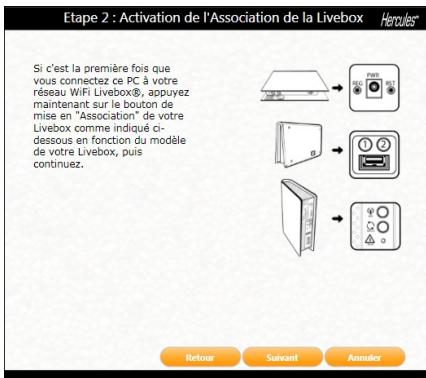

Si c'est la première fois que vous connectez votre Clé WiFi au réseau de votre Livebox, vous devez basculer cette dernière en mode « Association ». Pour ce faire,

• appuyez sur le bouton REG situé en dessous du boîtier de votre Livebox à côté du connecteur d'alimentation (pour les modèles SAGEM 1.0 et 1.1)
• ou sur le bouton ① situé à l'arrête du boîtier de votre Livebox (pour les modèles INVENTEL 1.0 et 1.1) ou sur le bouton WiFi (p) situé à l'arrête du boîtier de votre Livebox (pour les modèles Mini 1.2).

Levoyant lumineuxWiFi devoireLivebox (9)se met alorsaclignoterpendant toutaluedeurdeeactivation du mode «Association»(10minutes).

Cette manipulation ne doit être effectuée qu'une seule fois pour chaque adaptateur WiFi se connectant à votre Livebox.

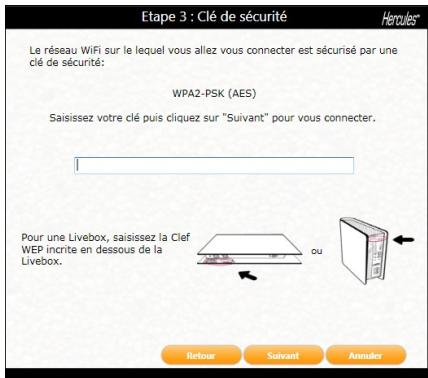

• Étape 3: saisissez la clé de sécurité de votre réseau si celle-ci vous est demandée.

Le réseau WiFi émis par les Livebox est généralement sécurisé. Pour pouvoir vous connecter à ce réseau, vous devez connaître la clé de sécurité utilisée (généralement WEP ou WPA). Les 26 caractères qui composent la clé sont inscrits sur l'étiquette située en dessous du boîtier Livebox.

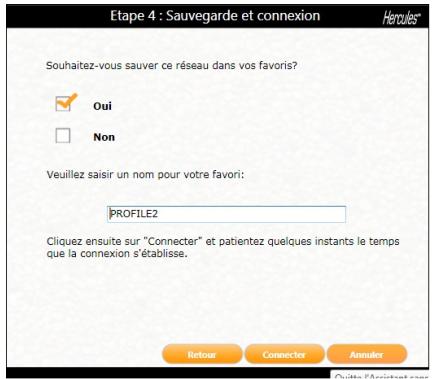

• Étape 4: ajoutez votre réseau à vos favoris et cliquez sur « Connecter » pour lancer la connexion.

Au bout de quelques secondes, une icône verte s'affiche en regard du réseau pour indiquer que vous êtes connecté à ce dernier.

De plus, la partie « État de la connexion » située à droite de votre fenêtre principale vous indique les détails de ce réseau.

Wanadog 5b50 100% 10 Infrastructure Oui (WEP)

Si la connexion au réseau échoue, vérifie que vous avez bien entré la clé WEP ou WPA figurant sur cette en respectant les minuscules et majuscules.

4.3.2 Livebox version 2.0

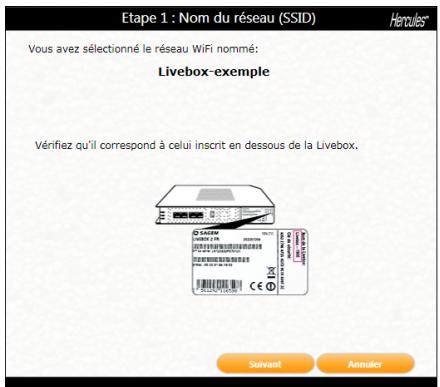

• Étape 1 : vérifie que vous avez bien sélectionné le réseau émis par votre Livebox.

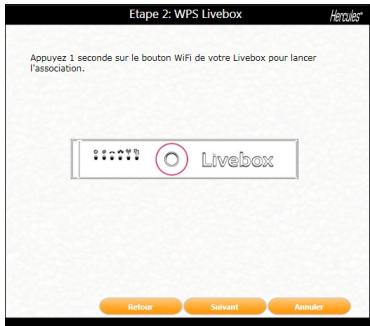

• Étape 2: appuyez sur le bouton WiFi de votre Livebox pour lancer l'association automatique par WPS.

Après avoir appuyé sur le bouton WiFi de votre Livebox, vous disposez de 2 minutes pour revenir lancer ce du processus dans WiFi Station.

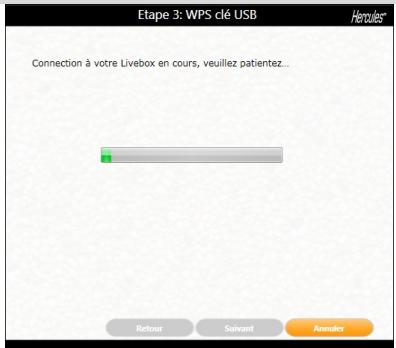

Étape 3 : patientez pendant la connexion.

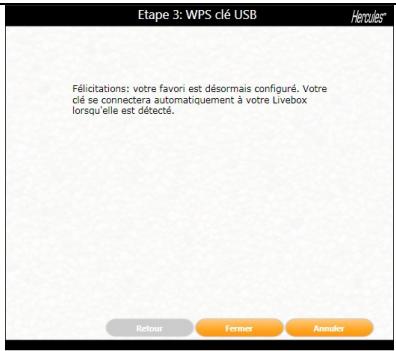

Étape 3 : Félicitations, votre réseau est connecté.

Si la connexion au réseau échoue, cliquez sur « Recommencer » pour relancer l'assistant.

4.4. Se connecter à un autre réseau émis par un autre routeur ou un autre ordinateur :

Décochez la case « Ne détector que les réseaux émis par des Livebox » pour avoir accès à la liste complète des réseaux WiFi détectés.

Pour se connecter à un réseau non sécurisé (la valeur Non figure dans le champ Sécurisé) :

• Sélectionnez le réseau souhaité.
• Cliquez sur le bouton Connecter.
• Choisissez « J'ai une Livebox v1 »
• Passez l'étape 2.
• Si vous le souhaitez, ajoutez le réseau aux favoris en cochant la case Oui et attribuez-lui un nom.

Au bout de quelques secondes, une icône verte s'affiche en regard du réseau pour indiquer que vous êtes connecté à ce dernier.

Si la connexion au réseau sélectionné échoue en mode Infrastructure, vérifie les paramètres du routeur (clé, filtrage par adresse MAC,...).

Pour se connecter à un réseau sécurisé (la valeur Oui figure dans le champ Sécurisé, avec la clé utilisée) :

• Sélectionnez le réseau souhaité.
• Cliquez sur Connecter.
• Choisissez « J'ai une Livebox v1 »
• Passez l'étape 2.
• Entrez la clé de sécurité lorsque WiFi Station vous la demande.
• Si vous le souhaitez, ajoutez le réseau aux favoris en cochant la case Oui et attribuez-lui un nom.

Si vous souhaitez vous connecter à un réseau sécurisé, vous devez connaître la clé de sécurité. En effet, avant d'établir la connexion, WiFi Station vous demandera de saisir cette clé (un aide vous aidera à identifier le type de clé requis).

Pour se connecter à un réseau cache (le champ nom du réseau (SSID) est vide):

Si, parmi les réseaux détectés, un ou plusieurs réseaux ne comportent pas de nom (champ Nom du réseau (SSID) vide), cela signifie que le réseau ne diffuse pas son nom. Pour vous connecter à ce réseau, sélectionnez-le, puis :

• Cliquez sur le bouton Connecter.
• Choisissez « J'ai une Livebox v1 »
• Entrez son nom de réseau (SSID) dans la fenêtre qui s'affiche.
• Passez à l'étape 2.
• Si ce réseau est sécurisé, saississez la clé utilisée.
• Si vous le souhaitez, ajoutez le réseau aux favoris en cochant la case Oui et attribuez-lui un nom.

Maintenant que vous savez comment vous connecter à un réseau, vous allez pouvoir mettre immédiatement en pratique les différentes possibilités du WiFi. En vous reportant au chapitre 5. Bienvenue dans la Wireless Attitude!, vous allez pénétrer dans l'univers passionnant du sans-fil et apprendre comment partager des dossiers, une imprimante ou une connexion ADSL.

Si vous souhaitez explorer toutes les fonctionnalités du WiFi Station, nous vous invitons à lire les chapitres ci-après.

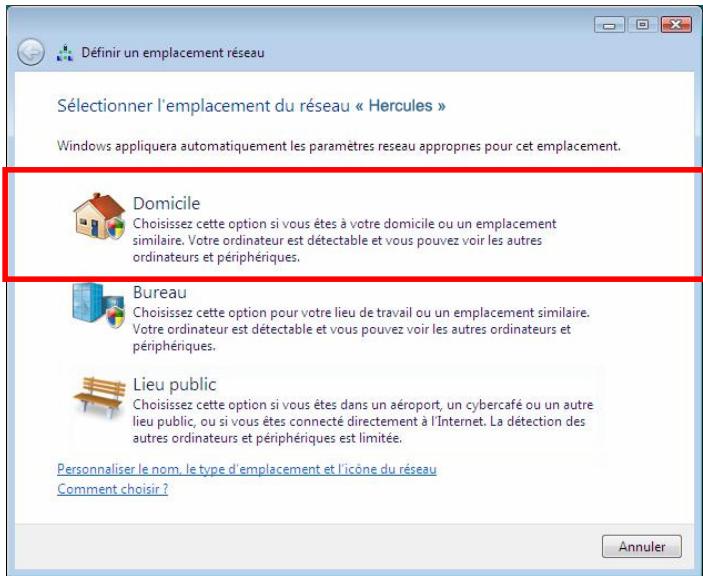

Sous windows vista/7

Après avoir établi la connexion à votre réseau, Vista/7 vous demande de sélectionner l'emplacement de leur réseau parmi : Domicile, Bureau ou Lieu public.

Dans notre cas, nous considérons que vous allez utiliser votre réseau à domicile, ce qui permettra à vous-même ainsi qu'à d'autres utilisateurs du réseau de voir les ordinateurs présents sur le réseau (principe du « Voir et être vu », indispensable pour pouvoir partager par la suite ses dossiers, son imprimante et sa connexion ADSL).

Remarque: si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications fournies par Windows Vista/7.

Il se peut que Windows Vista/7 ne vous propose pas de sélectionner votre emplacement réseau et désigne pour vous, par défaut, un emplacement public (c'est notamment le cas si vous vous êtes déjà connecté à un réseau). Pour désigner un autre emplacement, vous devrez cliquer sur le lien situé en regard du nom de votre réseau, dans la zone Hercules (réseau public) du réseau Réseau et partage.

4.5. Effectuer une recherche de réseaux

Au lancement de WiFi Station, une recherche des réseaux détectés s'effectue automatiquement. Par la suite, vous pouvez rafraîchir manuellement la liste des réseaux détectés en cliquant sur le bouton Re-scanner. La mire suivante s'affiche alors pendant la recherche :

Pendant la recherche, il est possible que la mire soit fixe. Cela signifie que le module d'animation n'est pas installé sur tout ordinateur. Pour bénéficier de l'animation, vous devez télécharger cela sur Internet et suivre les instructions d'installation.

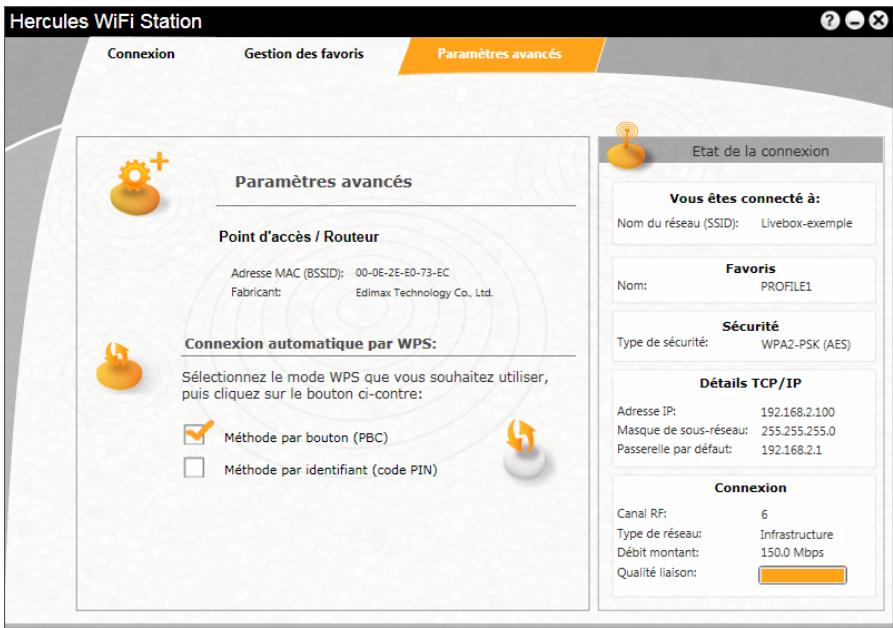

4.6. Consulter les paramètres de la connexion

Les informations de la zone État de la connexion ne sont pas accessibles ou modifiables. Elles regroupent tous les paramètres correspondant au réseau connecté :

Nom du réseau (SSID):

Livebox-exemple

Nom:

PROFILE1

Sécurité

Type de sécurité:

WPA2-PSK (AES)

Adresse IP:

192.168.2.100

Masque de sous-réseau:

255.255.255.0

Passerelle par défaut:

192.168.2.1

Connexion

Canal RF:

Type de réseau :

Infrastructure

Débit montant:

150.0 Mbps

Qualité de liaison:

• Nom du réseau (SSID) : le SSID (Service Set Identifier, identifiant d'ensemble de service) est le nom unique partagé par les clients et le point d'accès d'un réseau sans fil.
• Nom : nom du réseau que vous avez saisi, si le réseau a déjà été enregistré.
• Type de sécurité: La norme de sécurité WiFi permet de sécuriser les échanges d'informations dans votre réseau.
• Détails TCP/IP: informations relatives aux protocoles Internet TCP/IP attribuées par le routeur/point d'accès une fois la connexion au réseau effectuée.
• Canal RF: canal de fréquence utilisé par le réseau local WiFi pour communiquer.
• Type de réseau : architecture de réseau choisie, Infrastructure ou Ad-hoc (ordinateur à ordinateur).
• Débit : valeur indiquant le débit.
• Qualité liaison : une barre de progression (graduée de 0 à 100%) donne l'état de la connexion entre le point d'accès et l'adaptateur WiFi.

Le symbole

s'affiche lorsque vous êtes connecté à un réseau dont le niveau de sécurité n'est

pas supporté par la norme 802.11n-2009. Le débit de votre connexion est alors limité à 54Mbps.

4.7. Voir, modifier ou ajouter des favoris - créer un réseau ad hoc

Un favori est un ensemble de paramètres de connexion à un réseau Infrastructure ou Ad hoc connu (le vôtre, celui d'un voisin, d'un ami). WiFi Station vous permet de garder en mémoire, de manière simple, les paramètres d'un réseau, ou de voir ou modifier des favors existants.

Dans un réseau Ad hoc (ordinateur à ordinateur), la création d'un favori équivaut à créer réellement son réseau sans fil entre les ordinateurs.

4.7.1. Les options de sécurité

Pour éviter qu'une personne extérieure se connecte induement à votre réseau, il est fortement conseillé de le sécuriser. Le tableau ci-après récapitule les 6 types de sécurité supportés par WiFi Station.

Type	Niveau de sécurité	Clé utilisée
WEP	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisé sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WEP (Partagée)	Niveau de sécurité basé sur le WEP, utilisant en outre une méthode d'authentication par clé partagée.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WPA-PSK (TKIP)	Niveau de sécurité élevé de dernieres générations, spécialement conçu pour les environnement des type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.
WPA-PSK (AES)	Niveau de sécurité supérieur au WPA-PSK (TKIP), utilisant une méthode de cryptage basée sur la nouvelle norme de sécurité IEEE 802.11i.	Mot de passer de 8 caractères alphanumeric minimum.
WPA2-PSK (TKIP)	Niveau de sécurité très élevé de dernieres générations, spécialement grâce pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.
WPA2-PSK (AES)	Niveau de sécurité supérieur au WPA2 (TKIP), également de dernieres générations, spécialement grâce pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits). Un caractère alphanumérique correspond soit à un chiffre (0-9), soit à une lettre (a-z ou A-Z). Les niveaux de sécurité WEP, WPA-PSK (TKIP) et WPA2-PSK (TKIP) ne sont pas supportés dans la norme 802.11n-2009. Le débit de votre connexion est alors limité à 54Mbps.

4.7.2. Voir / modifier les favoris

Le bouton Voir / Modifier les favoris fait apparaitre une fenetre contenant les favoris deja enregistrés.

Fenêtre voir / modifier les favoris

Dans cette fenêtre, vous pouvez :

• Cliquer sur Nouveau pour créer un nouveau favori.
• Supprimer un favori de la liste.
• Modifier les paramètres de base, de sécurité ou les paramètres avancés de votre favori. - Vous Connecter au réseau correspondant au favori sélectionné.

Onglet Réseau (accessible après avoir cliqué sur le bouton Modifier)

Nom du réseau (SSID) : saisissez le SSID (Service Set Identifier, identifiant d'ensemble de service), c'est-à-dire le nom unique partagé par les clients et le point d'accès de votre réseau sans fil.

Type de réseau : Infrastructure ou Ad hoc.

Canal RF (Ad hoc uniquement) : Sélectionnez le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

Connexion automatique : cochez cette case pour que le client se connecte automatiquement à ce réseau.

Onglet Sécurité (accessible après avoir cliqué sur le bouton Modifier)

Sécurisé : le réseau peut être non sécurisé (Non) ou sécurisé (Oui) ; dans ce cas, vous devez désigner le type de sécurité et entrer une clé de cryptage.

Type de sécurité WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK (AES), WPA2-PSK (TKIP) ou WPA2-PSK (AES).

Clé de sécurité : entrez une clé de cryptage de 10 ou 26 caractères hexadécimaux pour une clé WEP, de 8 à 63 caractères pour une clé WPA-PSK et WPA2.

4.7.3. Ajouter un nouveau favori manuellement ou créer un réseau ad hoc

Pour créer un favori (réseau Infrastructure ou Ad hoc) spécifique à la maison ou au bureau, par exemple, cliquez sur Nouveau dans l'onglet Gestion des Favoris.

La création manuelle d'un nouveau favori ou d'un réseau Ad hoc se compose des étapes suivantes :

• Étape 1: entrez ici le nom de votre favori, par exemple Travail, Sport,...

• Étape 2 : CHOISSEZ VOIRE ARCHITECTURE réseau parmi les modes Infrastructure et Ad hoc, l'architecture Infrastructure étant proposée par défaut. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs ou plus sans point d'accès, un des ordinateurs créé le réseau tandis que le second ne fait que le détector. Si vous optez pour le mode Ad hoc, vous devrez sélectionner le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

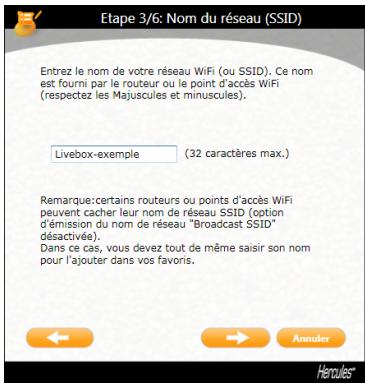

• Étape 3: donnez le nom de votre réseau (nom SSID). Si vous souhaitez créer votre réseau Ad hoc, attribuez-lui ici le nom de votre choix.

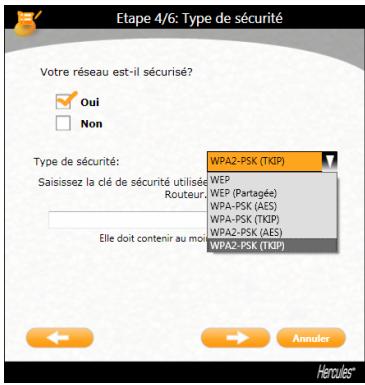

• Étape 4 : indiquez si votre réseau est sécurisé. Si vous connaissez ses paramètres de sécurité, cliquez sur Oui. Sélectionnez ensuite votre Type de sécurité dans le menu déroulant et indiquez la clé de sécurité (10 caractères hexadécimaux, par exemple, pour un cryptage WEP). En mode Infrastructure, la clé de sécurité correspond à la clé saisie dans le modem routeur. En mode Ad hoc, vous saisissez votre propre clé de sécurité; elle sera nécessaire à tout périphérique souhaitant se connecter à votre réseau.

• Étape 5 : CHOISSEZ si vous souhaitez vous connecter automatiquement au réseau à chaque démarrage de l'ordinateur. Par défaut, Oui est proposé.

• Étape 6: les paramètres de connexion que vous venez de définir sont résumés dans cet écran. Cliquez sur Sauver pour ajouter votre réseau à la liste des favoris.

En mode infrastructure :

• Si le réseau n'est pas détecté, ou si vous êtes déjà connecté à ce réseau : le réseau est simplement enregistré dans la liste des favoris. Si le réseau est détecté, mais que vous n'y êtes pas connecté actuellement, une boîte de dialogue vous propose de vous connecter.

En mode ad hoc :

• Si le réseau n'est pas détecté : une boîte de dialogue vous propose d'activer le réseau.
• Si vous êtes déjà connecté au réseau : le réseau est simplement enregistré dans la liste des favors. Si le réseau est détecté, mais que vous n'y êtes pas connecté actuellement, une boîte de dialogue vous propose de vous connecter.

La connexion automatique à un réseau Ad hoc désactive la connexion automatique aux réseaux Infrastructure enregistrés dans les Favoris. Si le réseau Ad hoc n'est pas détecté au démarrage de l'ordinateur (c'est-à-dire s'il n'a pas été créé et activé sur un autre ordinateur de votre réseau), il est automatiquement activé sur tout ordinateur (il est alors détecté par les autres ordinateurs de leur réseau).

4.8. Les paramètres avancés : se connecter à un réseau avec wi-fi protected setup™

Si la connexion à un réseau WiFi et sa configuration vous semble fastidieuses, utilisez la fonctionnalité intégrée WPS (Wi-Fi Protected Setup™), signalée sur le produit ou l'emballage par le logo.

Cette technologie simplifie la méthode de connexion à un réseau sans fil entre un routeur compatible WPS et votre clé Hercules Wireless. Deux méthodes s'offrent alors à vous : cliquer simplement sur un bouton situé dans WiFi Station, ou entrer un code PIN dans l'interface de WiFi Station.

Pour profiter d'une connexion simplifiée grâce à la fonctionnalité WPS (Wi-Fi Protected Setup™), votre routeur doit être compatible et certifié WPS.

4.8.1. Se connecter à un réseau avec le bouton WPS dans wifi station

• Sur votre routeur WiFi : appuyez sur le bouton WPS (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vous avez ensuite deux minutes pour connecter votre clé en WPS.

• Dans WiFi Station N, accédez à la page Paramètres avancés.
• Dans la zone Connexion automatique par WPS, vérifie que la case Méthode par bouton (PBC) est cochée.

• Cliquez sur le logo en regard de cette option.

Votre clé Hercules Wireless se connecte à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement générée. Si le routeur WPS n'est compatible qu'avec les clés WPA (et non WPA2), une clé WPA sera générée.

4.8.2. Se connecter à un réseau avec un code PIN

• Dans WiFi Station, accédez à la page Paramètres avancés.
• Dans la zone Connexion automatique par WPS, cochez la case Méthode par identifiant (PIN)

• Notez le code PIN qui s'affiche.
• Entrez ce code PIN dans l'interface de votre routeur WiFi (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vous avez ensuite deux minutes pour connecter votre clé en WPS.

• Cliquez sur le bouton

WiFi Station N connecte votre clé Hercules Wireless N à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur. Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement générée.

Remarque : si un autre périphérique WiFi a le même code PIN, cliquez sur le bouton Renouveler pour en obtenir un nouveau.

4.9. À propos de

Le bouton ② situé en haut à droite de l'écran affiche notamment les informations de version de l'utilitaire WiFi Station et des pilotes utilisés par le client WiFi.

4.10. Réactiver la fonction wifi intégrée de votre ordinateur

Si votre ordinateur intègre la fonction WiFi, WiFi Station la désactive automatiquement (uniquement sous Windows XP lors de son installation). Pour réactiver cette fonction :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icône Hercules WiFi Station et sélectionnez Utiliser Microsoft Zero Config comme mode de configuration (Windows XP uniquement).

Votre fonction WiFi intégrée est de nouveau active. Vous pouvez retirer votre adaptateur Hercules Wireless G.

Pour réactiver WiFi Station comme utilisé de configuration de votre adaptateur Hercules Wireless G :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station et Sélectionnez Utiliser Hercules WiFi Station comme utilisé de configuration.

Utiliser Microsoft Zero Config comme mode de configuration Utiliser Hercules WiFi Station comme mode de configuration

Si vous utilisez la configuration Microsoft Zero Config (Windows XP uniquement) et que vous tateur Hercules Wireless G est always branché, certains onglets, certains boutons ou certaines s du WiFi Station ne s'afficheront pas ou ne seront pas disponibles.

4.11. Désactiver temporairement la fonction wifi de l'adaptateur hercules wireless USB

Pour éviter de désinstaller complètement l'application WiFi, ou de désactiver via Windows son adaptateur WiFi ou de le débrancher, Hercules a prévu une fonction qui permet de couper très simplement l'émission-réception WiFi. Ainsi, vous pouvez vous absenter en toute tranquillité pendant quelques heures, toute intrusion sur votre réseau est impossible. Lorsque vous rentrez chez vous, il suffit de rallumer le WiFi.

Pour désactiver la fonction WiFi pendant votre absence :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icône Hercules WiFi Station et sélectionnez Couper mon WiFi.

Pour réactiver la fonction WiFi :

• Dans la barre des tâches Windows, clique à l'aide du bouton droit de la souris sur l'icône Hercules WiFi Station et sélectionnez Allumer mon WiFi.

Allumer mon WiFi Couper mon WiFi

4.12. Quitter wifi station

Le bouton Fermer permet de faire passer WiFi Station en arrêté-plan, mais l'application reste active. Pour quitter définitivement WiFi Station, vous devez cliquer à l'aide du bouton droit de la souris sur l'icone WiFi Station dans la barre des tâches de Windows et séléctionner Quitter.

5. Bienvenue dans la wireless attitude!

Dans les chapitres suivants, nous allons vous montrer comment le sans-fil est étroitement lié à la convivialité et la facilité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

5.1. Quelques prérequis

• Chaque ordinateur que vous souhaitez développer un adaptateur WiFi.
• Pour partager une connexion ADSL, le modem ADSL doit être allumé et la ligne ADSL doit être activée.
• Vous devez déterminer au préalable si vous utilisez un réseau Infrastructure ou Ad hoc. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs sans point d'accès.

5.2. Ordinateurs sous windows vista : partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL entre des ordinateurs Equipés de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista et un système d'exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos ordinateurs. Pour savoir comment créer un groupe de travail, reportez-vous au manuel de votre produit HERCULES.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Vous avez associé votre ordinateur à un réseau privé (par opposition à un réseau public). À ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périphériques et ordinateurs extérieurs et d'être vu par d'autres réseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

5.2.1. Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Réseau et partage, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

Activer le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désactéve

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut accéder aux fichiers et aux imprimantes que vous avez participé à partir de cet ordinateur.

Désactiver le partage de fichiers

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent accéder.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.
• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvri ir, modifier et créer des fichiers (le contenu de ces dossiers ne contiendra aucune limitation en termes de consultation, d'écriture ou autre).

Désactiver

Quand le partage du dossier Public est activé, les personnes du réseau peuvent accéder aux fichiers du dossier Public. Ouest-este que le dossier Public ?

Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers. Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers. Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'accéder à ce dossier)

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous devez avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Désactivé

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.

Activer le partage d'imprimante

Désactiver le partage d'imprimante

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidéos et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périphériques du réseau peuvent accéder aux morceaux musicaux, aux images et aux vidéos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

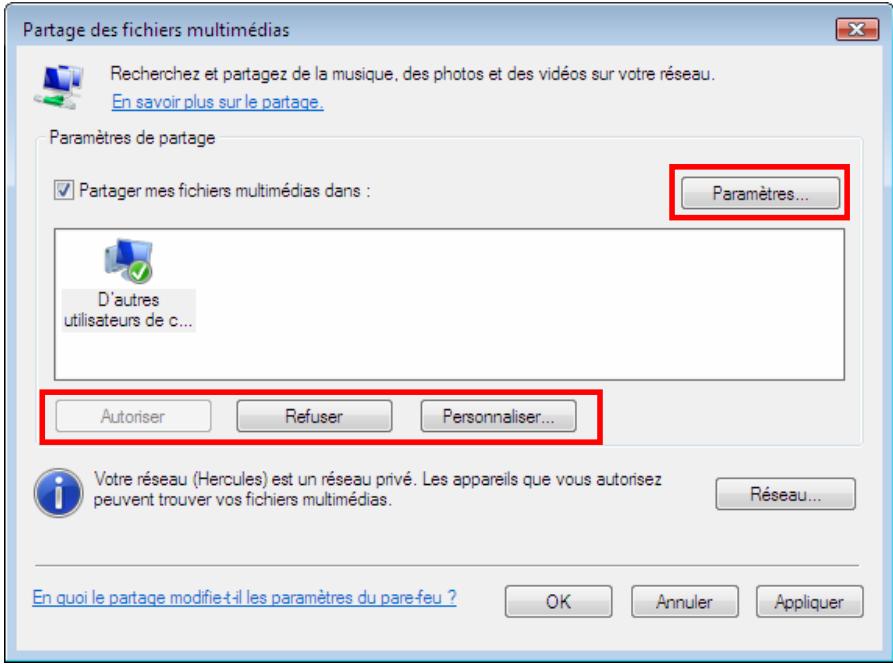

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désigner les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

5.2.2. Windows vista : mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de désigner les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

1. Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créer de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utilisateur...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur : Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'accéder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFI\Users\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminer.

Le dossier est désormais partagé. Vous pouvez maintenir afficher tous les dossiers et fichiers partagés sur l'ordinaire ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montre tous les dossiers réseau partagés sur cet ordinateur

5.2.3. Ordinateurs sous windows vista : accéder aux dossiers partagés

1. Dans l'explorateur de fichiers, accessible dans Démarrer/Ordinateur, double-cliquez sur Réseau.

Vous accédez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC-WIFIUsersMes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
2. Si un mot de passe a été défini, saisissez votre nom d'utilisateur et votre mot de passe.

Tous les dossiers partagés apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partagés.

5.2.4. Windows vista : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison Equipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Clique sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et sélectionnez l'option Partager...

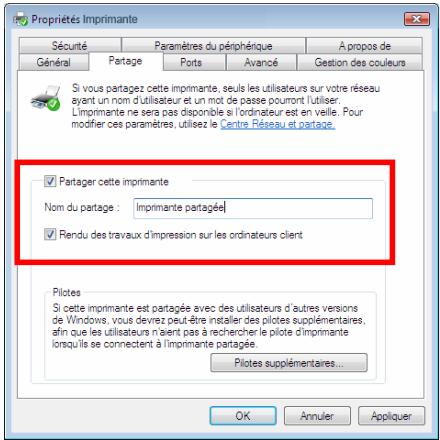

1. Dans la fenêtre Propriétés de l'Imprimante, cliquez sur le bouton Modifier les options de partage.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
3. Cochez la case Partager cette imprimante.
4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

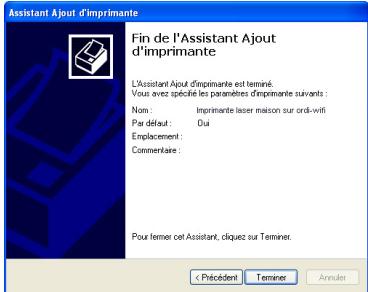

5.2.5. Ordinateurs sous windows vista : accéder à l'imprimante partagée

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

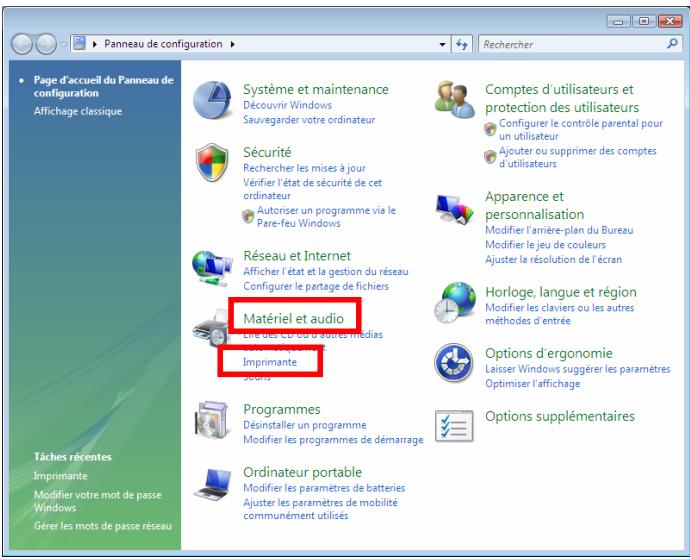

1. Cliquez sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

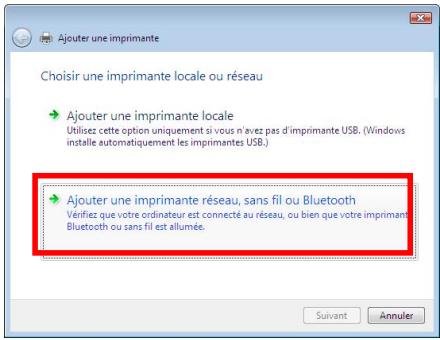

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

5.2.6. Windows vista : partager une connexion ADSL dans un réseau de type infrastructure

Rappel: Si vous disposez d'une Livebox, d'un modem routeur ou d'un réseau connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d'accès, en l'occurrence votre Livebox, votre Modem réseau Hercules ou votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suivez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous relie à votre modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Connectez-vous à votre réseau sans fil (Hercules ou Livebox_AAAA, par exemple).
2. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
3. Cliquez sur le lien Voir le statut.

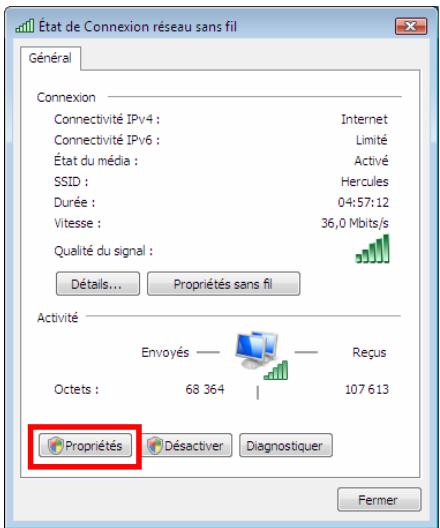

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

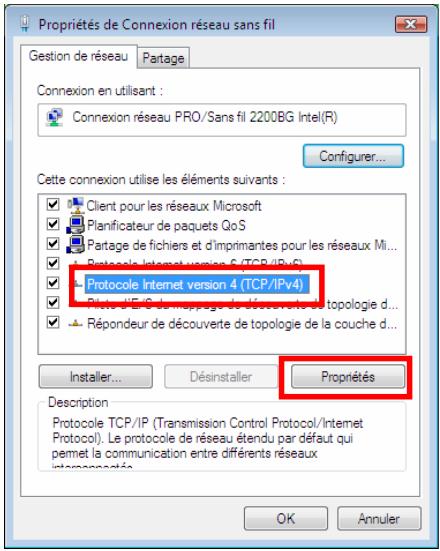

1. Dans l'onglet Propriétés de Connexion réseau sans fil, sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

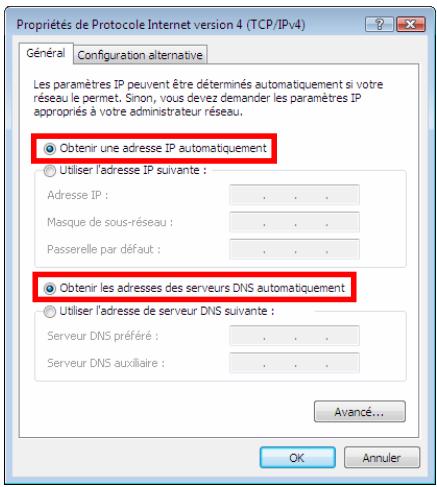

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour valider.
3. Procédez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

5.3. Ordinateurs sous windows XP : partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créer un véritable réseau domestique.

Remarque: les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Procédez comme suit pour chaque ordinaire:

1. Cliquez sur Démarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau. L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

Assistant de configuration du réseau

L'Assistant a trouvé un matériel réseau déconnecté.

Les connexions réseau ci-dessous sont déconnectées. Connectez ou connectez les cables réseau ou autrement connectez toute matière réseau, puis cliquez sur Suivant.

Connexions:

Connexion au réseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel réseau déconnecté

<Précièdent

Suivant

Annuler

Assistant de configuration du réseau

Voulez-vous utiliser une connexion partagée ?

L'Assistant a trouvé une connexion Internet partagée sur l'ordinateur "Péripérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui, utiliser la connexion partagée pour l'accès Internet de cet ordinateur (recommandé) Non, me permettre de ne pas avoir besoin d'un autre moyen de me connecter à Internet

<Précièdent

Suivant 2

Annuler

Assistant de configuration du réseau

Sélectionnez une méthode de connexion.

Sélectionnez la description qui correspond au moyen à cet ordinateur

Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur. Voiunexample. Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passiere verte rénéristée. Voiunexample. Autre

En savoir plus sur les configurations réseau domestique et petite entreprise

<Précièdent

Suivant >

Annuler

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé un matériel réseau déconnecté.

1. Si votre connexion réseau sans fil Hercules Wireless G Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Simon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de leur périhérique réseau à votre routeur (pour de plus amples informations, reportez-vous au chapitre 4. L'utilitaire WiFi Station).

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, ne me permettre pas de désirer un autre moyen de me connecter à Internet, puis cliquez sur Suivant.
2. Dans la fenêtre Sélectionnez une méthode de connexion, choisissez l'option Autre.
3. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

1. Si la fenêtre ci-contre apparait, Sélectionnez la connexion réseau sans fil Hercules Wireless G, puis cliquez sur Suivant.
2. Lorsque cet écran d'avertissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez le modem routeur Hercules, vos ordinateurs sont déjà protégés par le pare-feu intégré.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistant désirsir les connexions appropriées.
2. Cliquez sur Suivant.

Assistant de configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinateur:

Mon ordinateur WiFi

Exemples ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinaire

ordi-wifi

Exemples: FAMILLE ou CATHERINE

Le nom de l'ordinateur actuel est Mon ordinateur Wi-Fi

Ces fournisseurs de services Internet demandent à ce que vous utilisiez un nom d'ordinateur spécifique. Ce peut être le cas pour les ordinateurs équipés d'un modèle cable.

Si c'est le cas de votre ordinateur, ne modifiez pas le nom d'ordinateur fourni par votre fournisseur de services Internet.

En apprendre plus sur les noms d'ordinateur et les descriptions.

<Précièdent

Suivant>

Annuler

Assistant de configuration du réseau

Nommez votre réseau.

Nommez Your reseau en spécifiant un nom de groupe de travail ci-dessus. Tous les ordinateurs de chaque reseau devraient avoir le même nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples: DOMICILE ou BUREAU

<Précièdent

Suvant)

Annuler

Assistant de configuration du réseau

Vous êtes presque fini...

Vous avez dessexecutor l'Assistant Configuration du réseau sur chaque ordinateur du réseau. En cas de l'ordinateur, la configuration est optimale et ne déplorede XP, vous pouverez utiliser le CD de Windows XP ou le disque installation du réseau.

Que voulez-vous faire

Créer un disque d'installation du réseau Utiliser le disque d'installation du réseau que je possède déjà Utiliser mon CD de WindowsXP Terminer uniquement cet Assistant, je n'ai pas besoin de l'exécuter sur d'autres ordinateurs

<Précièdent

Suivant>

Annuler

1. Saisissez le nom de l'ordinateur et éventuellement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.
2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Clique sur Suivant.
2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant configure l'ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes.

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

Fin de l'assistant configuration du réseau

Vous avez correctement paramétré ce ordinaire pour la mise en réseau domestique ou petite entreprise.

Pour obtenir des idées sur la mise en réseau ou petite valeur, les clients ont les rubriques suivantes dans le Centre d'aide et de support.

Partager les fichiers et dossiers Utiliser le dossier Documents partagés

Pour ajouter d'autres ordinateurs sur le réseau, clique sur Démarrer puis clique sur Favoris réseau.

Pour fermer cet Assistant, cliquez sur Terminer.

Termines

Annuler

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

Assistant de configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

Assistant de configuration du réseau

L'Assistant a trouvé un matériel réseau déconnecté.

Les connexions réseaux ci-dessous sont déconnectées. Connectez ou cibles réseaux ou autrement connectez-vous matériel réseaux, puis cliquez sur Suivant.

Connexions

Connexion au réseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Noter le matériel réseau déconnecté

<Précièn]

Suivant>

Annuler

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

1. Cliquez sur Démarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.

L'Assistant Configuration du réseau se lance.

1. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé un matériel réseau déconnecté.

1. Si vous connexion réseau sans fil Hercules Wireless G Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de votre périphérique réseau (reportez-vous au chapitre L'utilitaire WiFi Station).

Assistant de configuration du réseau

Voulez-vous utiliser une connexion partagée ?

L'Assistant a trouvé une connexion Internet partagée sur l'ordinateur "Periphérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommandé) Non, me permettre de besoin un autre moyen de me connecter à Internet

<Précièdent

Suivant>

Annuler

Assistant de configuration du réseau

Sélectionnez une méthode de connexion.

Sélectionne la description qui correspond le moins à cet ordinateur:

Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via ce ordinateur. Voici un exemple : Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle. Voir un exemple. Autre

En savoir plus sur les configurations réseau domestique et petite entreprise

<Précièdent

Suivant >

Annuler

Assistant de configuration du réseau

Votre ordinateur a plusieurs connexions.

Ce ordinateur compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinateurs les utilisant puissent communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées (recommandé) Me laisser voir les connexions à mon réseau

En apprendre davantage sur les liaisons réseau

<Précièdent

Suivant

Annuler

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé une connexion Internet partagée sur l'ordinateur. 4. Sélectionnez Non, me permettre de choisir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

1. Dans la fenêtre Sélectionnez une méthode de connexion, désélectionnez l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.

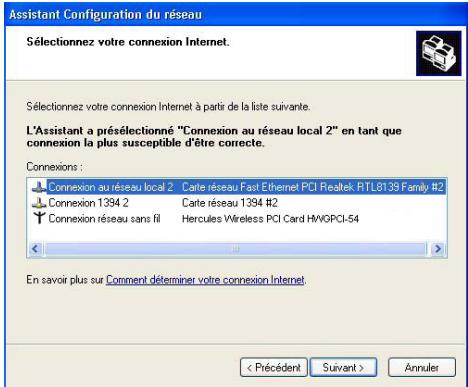

2. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.
3. Lorsque votre re désirer les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion réseau sans fil Hercules Wireless G et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui sont utilisés la connexion internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion, CHOISSEZ l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentière.
2. Cliquez sur Suivant.
3. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.
4. Cliquez sur Suivant.

Poursuivez comme suit pour chaque ordinateur :

1. Saisissez le nom de l'ordinateur et éventuellement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.
2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et eventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.
2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant configure l'ordinateur. Cette opération peut prendre quelques minutes.

Si votre réseau n'est composé que d'ordinateurs sous Windows XP:

1. Sélectionnez l'option Terminer uniquement cet Assistant.

Si votre réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000 :

1. Vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

Fin de l'assistant configuration du réseau

Vous êtes correctement paramétrés pour la mise en réseau domestique ou petite entreprise.

Pour obtenir de l'aide sur la mise en réseau ou petite valeur de l'air, les autres rubriques sont dans le Centre d'aide et du support.

• Partager les fichiers et dossiers Utiliser le dossier Documents partagés

Pour afficher d'autres ordinateurs sur le réseau, cliquez sur Démarrer puis cliquez sur Réseau.

Pour fermer cet Assistant, cliquez sur Terminer.

<Précièdent

Terminer

Annuler

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Vous pouvez maintenant accéder à Internet en lançant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

• Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous devez établir au niveau la connexion Internet sur l'ordinateur équipé du modem.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour toute question relative au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous devez vous reporter à l'aide en ligne de Windows.

5.3.3. Windows XP : mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez maintenant partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

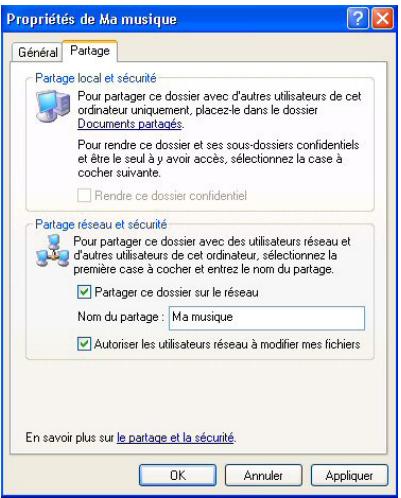

1. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Veuillez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait lire les fichiers et enregistrer les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers sont alors placés dans un dossier Documents partagés. Partage réseau et sécurité permet en revanche de partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos besoins, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous soupesez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc nécessaire de créer un dossier spécifiquement destiné à cet usage et d'y placer les fichiers à partager.

5.3.4. Ordinateurs sous windows XP: accéder aux dossiers partagés

Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Démarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accédez directement à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissant.

5.3.5. Windows XP : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.
4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.
5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.
7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

5.3.6. Windows XP: modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

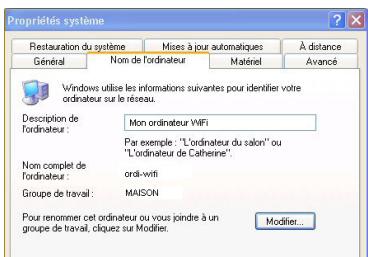

1. Cliquez sur Démarrer/Panneau de configuration/Performances et maintenance/Système.
2. Dans la fenêtre Propriétés du système, sélectionnez l'onglet Nom de l'ordinateur.

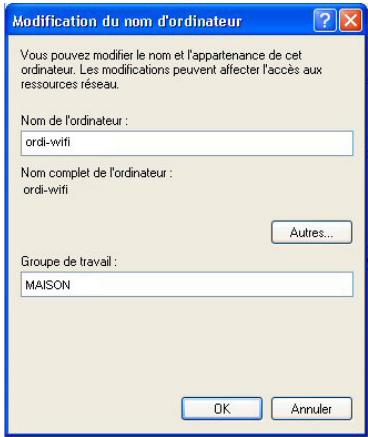

3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinaire, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

5.3.7. Windows XP : activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vous pouvez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

• Cliquez sur Démarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless G est présente.

• Si son état est Désa électionnez Activer.
• Si son état est Activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et sélectionnez Désactiver.

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association française d'ingénieurs en electronique), définissant les reseaux sans fil dans la bande de fréquence 2,4 - 2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer uneffectiveeou uneffectiveinteropérabilitédesequipements.

802.11B

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11G

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11I

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentification WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

802.11N

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 300 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11n offre une compatibilité descendante avec les normes 802.11b et g, ce qui signifie que les équipements conformes à la norme 802.11n peuvent fonctionner en 802.11b et/ou g.

Adresse IP

Adresse unique de l'ordinateur attribuée par le routeur. Chaque ordinateur possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (message authentication code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à débit asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taille fixe.

Technique avancée de codage des ondes radio dans les réseaux sans fil permettant d'atteindre des débits élevés.

Client

Ordinateur équipéd'un adaptateur WiFi de type PCI, USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (service set identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passe.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé (classe C de type 255.255.255.0 dans le cas d'un réseau local).

MIMO (multiple in multipleout)

Technologie utilisée dans la norme 802.11n, permettant de répartir le signal WiFi sur plusieurs antennes et d'augmenter la portée de ce signal et le débit. L'émission peut se faire sur un canal dont la bande de fréquence est 20 MHz (pour un débit théorique maximal de 144,44 Mbits/s) ou sur deux canaux simultanément (pour un débit théorique maximal de 300 Mbits/s) avec une largeur de bande de 40 MHz. Dans les deux cas, la couverture et la portée du signal WiFi sont identiques. Le choix de l'un ou l'autre mode (20 ou 40 MHz) dépend uniquement de l'émetteur utilisé. La clé Hercules Wireless G s'adaptera automatiquement au signal reçu.

Mode ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer les adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et dispositifs de sécurité protégeant un réseau connecté à Internet.

Point d'accès

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de fédérer plusieurs clients, c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenne radio.

Port ethernet (ou rj-45)

Port permettant de relier deux dispositifs par un câble, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authenticate l'utilisateur.

Pppoe (point-to-point protocol over ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur wifi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échanger des données.

TKIP (temporal key integrity protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

Upnp (universal plug n' play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et périphériques disponibles sur un réseau.

Protocole de sécurité des réseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de déchiffrement. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autorisation (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exempie : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme chargé de maintenir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mètres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.

WIFI manager

Utilitaire de développement par Hercules pour configurer et consulter les paramètres de Hercules Modem Router.

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre installation WiFi.

Réseau local sans fil, utilisant notamment la norme 802.11b, g ou n.

Fonctionnalité certifiée par la WiFi Alliance qui vise à définir des niveaux de priorité en fonction de la bande passante disponible. Ainsi la voix sur IP (Priorité 1) sera prioritaire sur la diffusion de données vidéo

(Priorité 2) qui elle-même sera prioritaire sur les applications faisant appel au réseau, telles que la navigation Internet (Priorité 3), puis viendront les applications en tâche de fond, telles que les impressions ou les téléchargements (Priorité 4).

Norme de sécurité des réseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirement pour une meilleure sécurité.

Norme de sécurité des réseaux sans fil basée sur la norme WPA, qui ajoute le support de l'algorithme de cryptage TKIP ou AES, pour une sécurité accrue.

Protocole de sécurité de sécurité élevée de première génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passe). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.

Technologie normalisée par la WiFi Alliance qui vise à simplifier la connexion et la configuration d'un réseau sans fil tout en conservant un niveau de sécurité élevé. Cette technologie permet d'activer la protection d'un réseau WiFi grâce à un simple bouton placé sur le client WiFi, ou grâce à la saisie d'un code PIN dans le logiciel fourni avec le routeur.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre adaptateur et bénéficier de mises à jour du manuel de l'utilisateur. Vous pourrez également découvrir la gamme de produits Hercules et obtenir des informations sur les nouveaux à voir.

7. Assistance technique

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur problème.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet) :

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h* Le samedi de 8h à 14h Le dimanche de 8h à 10h Heure de l'Est
France	02 99 93 21 33 Numéro fixe France Telecom non surtaxé. Tarif selon opérateur	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

8. Garantie

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, de négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

© Guillemot Corporation S. A. 2010. Tous droits réservés. Hercules® est une marque déposée de Guillemot Corporation S. A. Windows® XP, Vista et 7 sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques et tous les autres noms déposés nationalement ou internationalement sont également reconnus par les générantes.

Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.

Déclaration de conformité aux directives de l'ue

Cet équipement peut être utilisé en: AT, BE, FR, DE, IE, IT, LU, NL, PL, ES, SE, GB, F1, CH.

Par la présente, GUILLEMOT CORPORATION déclare que l'appareil Hercules HVNU-LB-150 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :

ftp://ftp.hercules.com/wifi/DoC/HWNU-LB-150/DoC-fra_Hercules_HWNU-LB-150.pdf

Hercules est une division de Guillemot Corporation

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 – 2483.5	100 mW (20 dBm)
Extérieur	2400 – 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques ; il incombe dans ce cas à l'utilisateur d'y remédier.

Cet appareil est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.comunicazioni.it.

Recommandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériels peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
