3.9. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 45 3.9.1. Windows XP : Utiliser l’Assistant Configuration du réseau dans un réseau de type Infrastructure 45 1.7. Description de la connectique 5
4.4. Consulter les informations de son réseau WiFi 63 4.5. Se connecter à un réseau WiFi63 4.6. Limiter l’accès de son réseau WiFi à certains ordinateurs et périphériques WiFi 66 4.7. Personnaliser les paramètres généraux de son réseau WiFi 68 4.8. Sécuriser son réseau WiFi70 4.9. Une boîte à outils aux multiples facettes73 4.9.1. Redémarrer la Station Relais Wifi Hercules 73 4.9.2. Récupérer sa configuration d’origine73 Charger et sauvegarder ses paramètres de configuration75 4.10. Les autres options avancées 76 4.10.1. Configurer le serveur DHCP interne76 4.10.2. Cloner l'adresse MAC du PC 77 4.10.3. Modifier le mot de passe de la Station Relais WiFi Hercules77 4.11. Informations produit 78
- des rayons directs du soleil. - Ne couvrez pas votre station relais WiFi. - Débranchez le cordon d’alimentation de la Station Relais WiFi si vous prévoyez de ne pas l’utiliser pendant une période prolongée. Pour débrancher le cordon d’alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon proprement dit. - Débranchez la Station Relais WiFi avant tout nettoyage. Utilisez un chiffon doux et évitez l’usage d’aérosols.
Vérifiez que les éléments suivants sont bien présents dans la boîte de votre Station Relais WiFi Hercules : Station Relais WiFi Hercules HWGEXT-54-LB CD-Rom contenant l’assistant d’installation et le manuel de l'utilisateur au format pdf. Voyant WiFi : allumé si la connexion WiFi est active, clignote de manière régulière lors de la recherche de la Livebox et par intermittence lors des transferts de données. Voyant d'alimentation
Si le menu d’installation ne se lance pas automatiquement : - Double-cliquez sur Poste de travail. - Double-cliquez sur

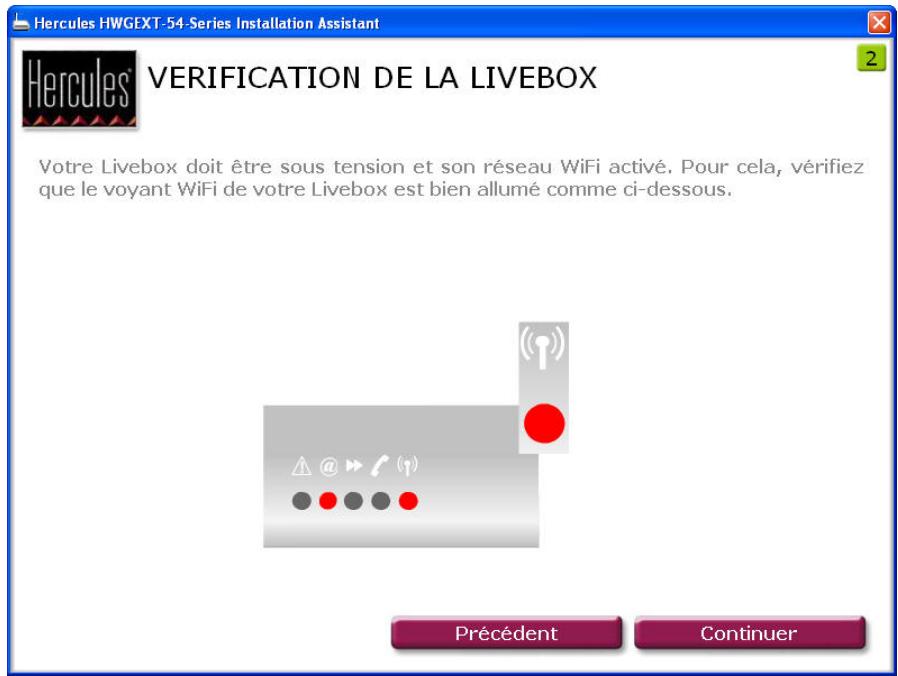

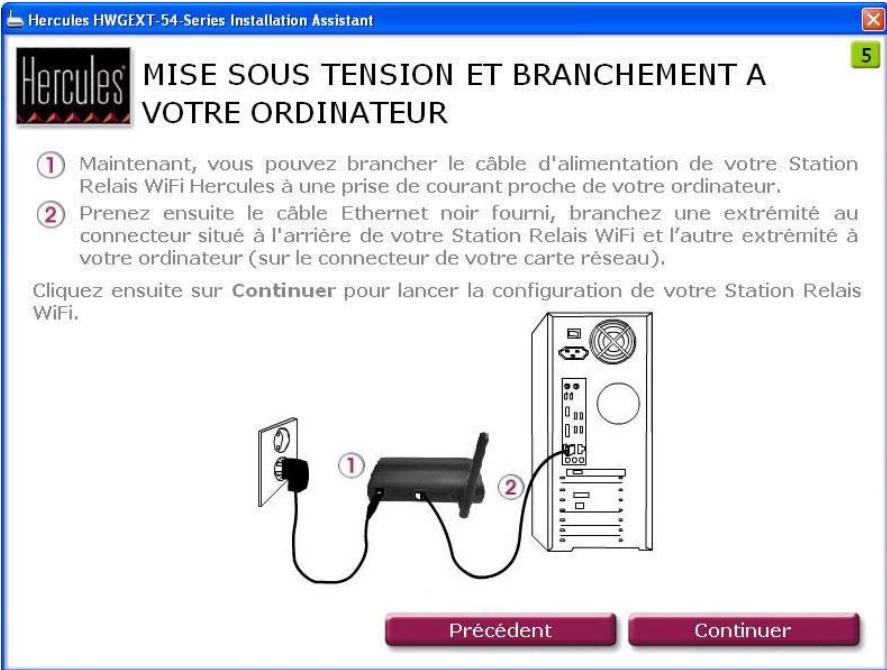

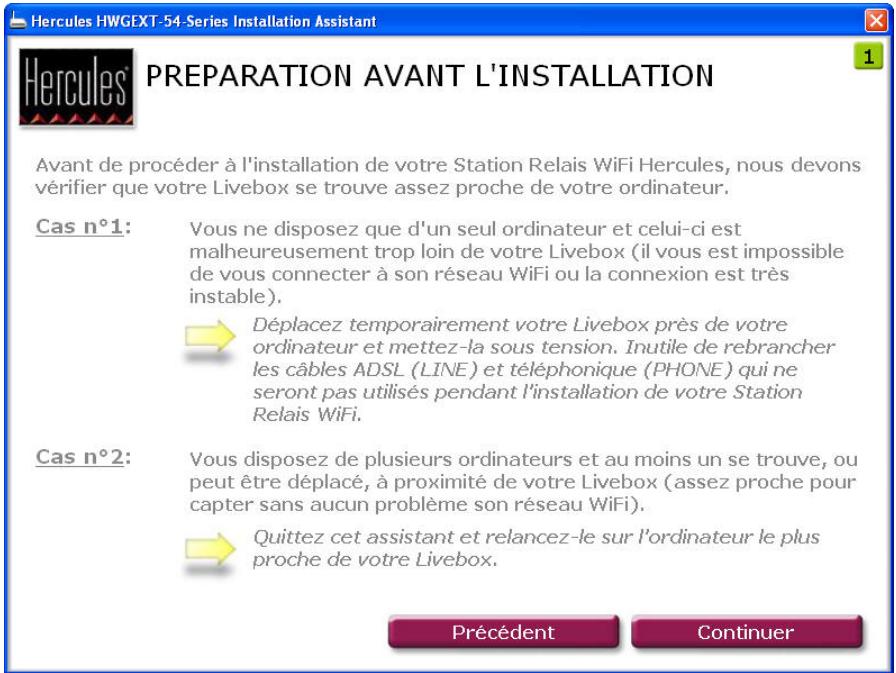

Livebox à proximité de votre ordinateur (dans ce cas, il est inutile de rebrancher les câbles ADSL (LINE) et téléphonique (PHONE) pour le moment).
10/85 – Manuel de l’utilisateur

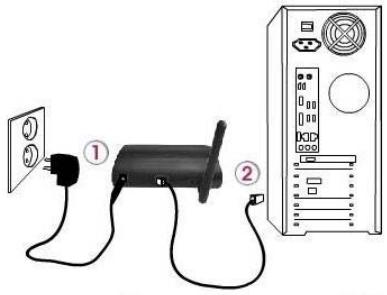

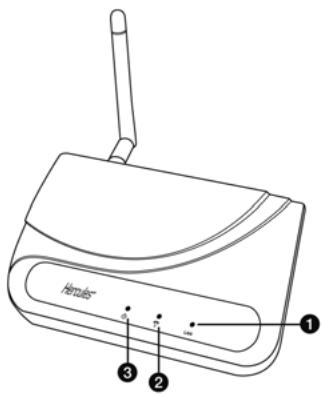

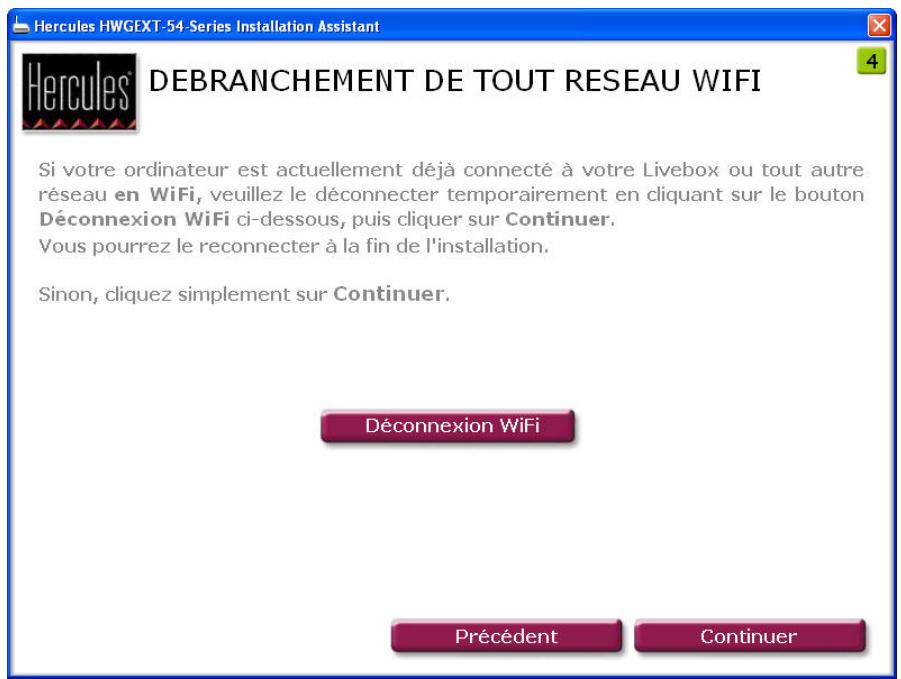

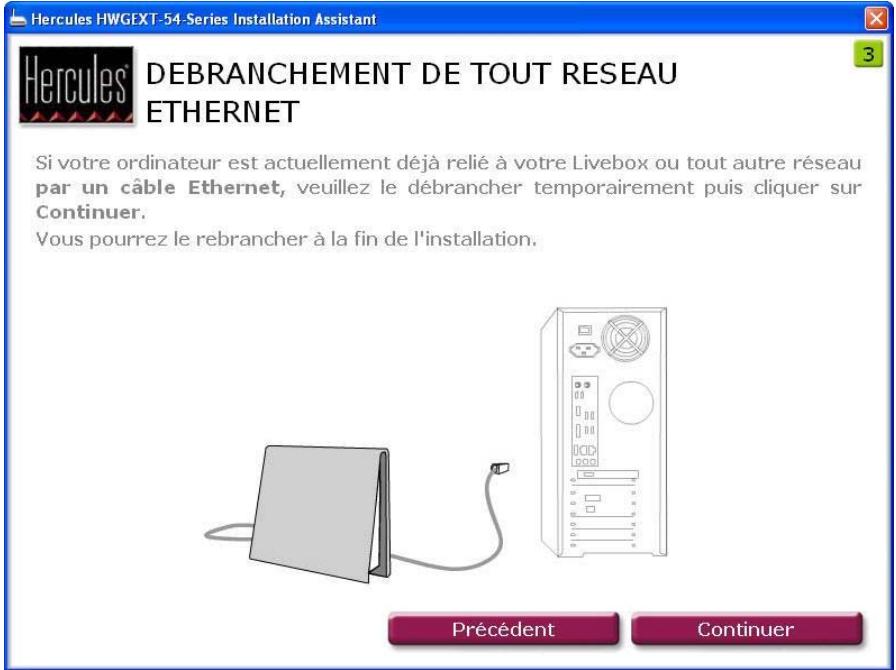

Le voyant du port Ethernet s’allume.
Relais WiFi Hercules. Pour y accéder, il vous suffit d’accepter l’autorisation d’affichage de ce site. L’adresse de la Station Relais sera ainsi mémorisée dans le navigateur Internet et par la suite vous accéderez directement au WiFi Extender Manager. - Suivez les instructions affichées à l’écran : Sélectionnez le réseau WiFi émis par votre Livebox.

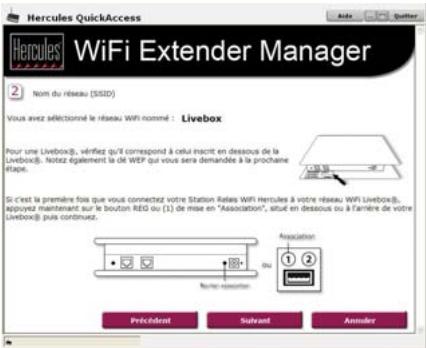

Cliquez sur Suivant. Remarque : L’Association consiste à désactiver temporairement le mode de filtrage par adresse MAC sur votre Livebox. Tout périphérique, tel que votre Station Relais WiFi, pourra ensuite être ajouté à la liste des adresses MAC à condition que vous saisissiez la clé WEP de la Livebox (voir cidessous).

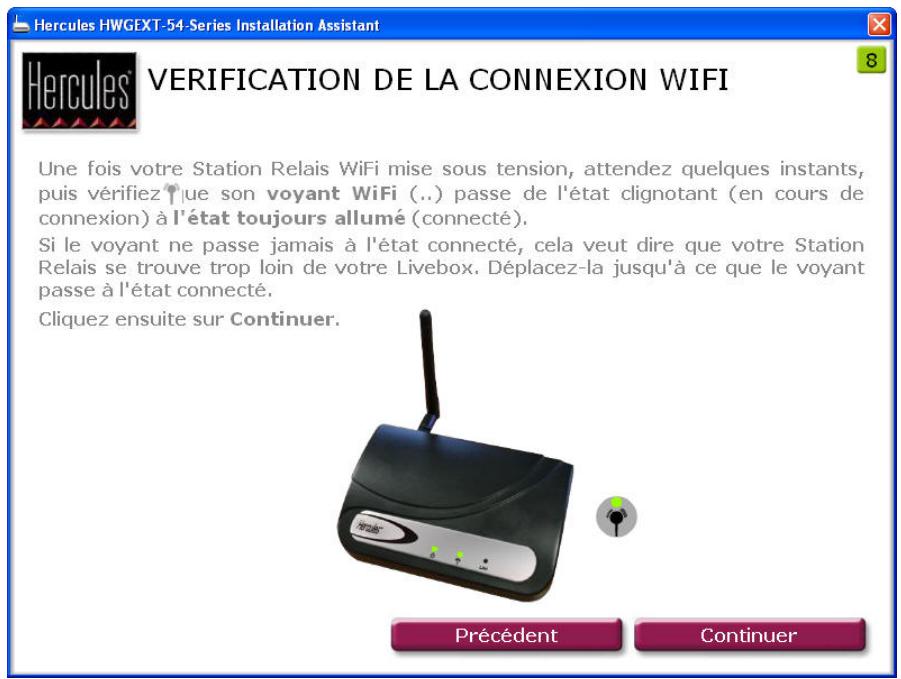

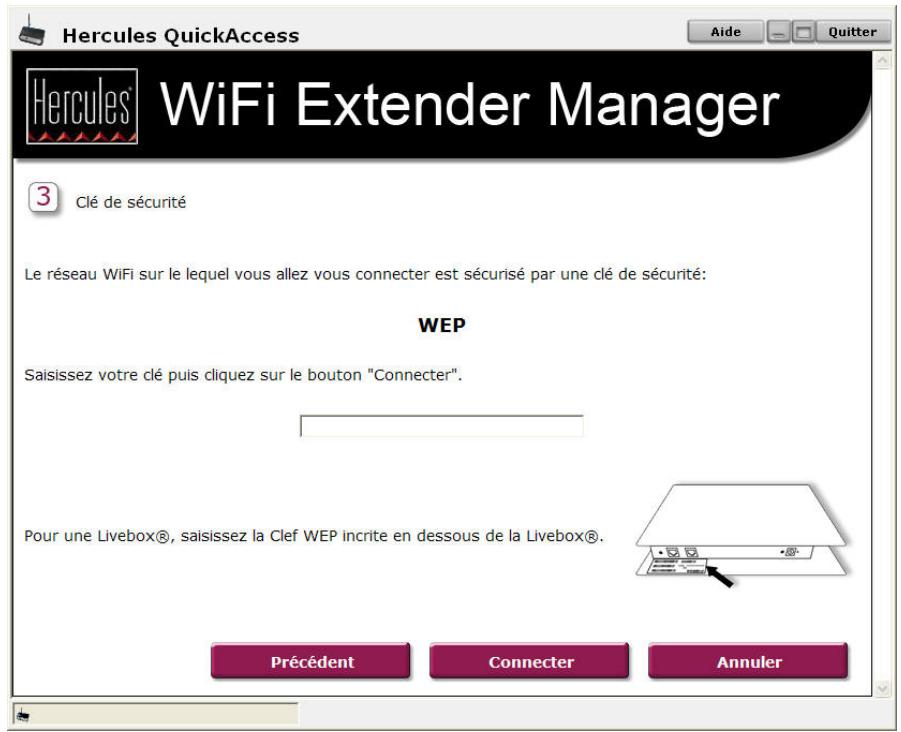

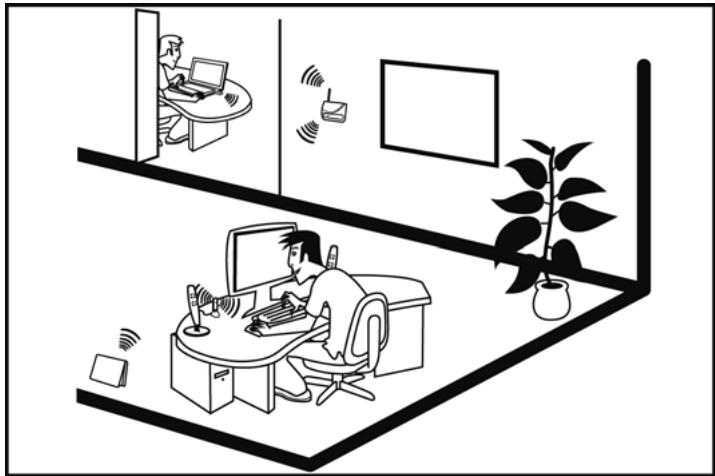

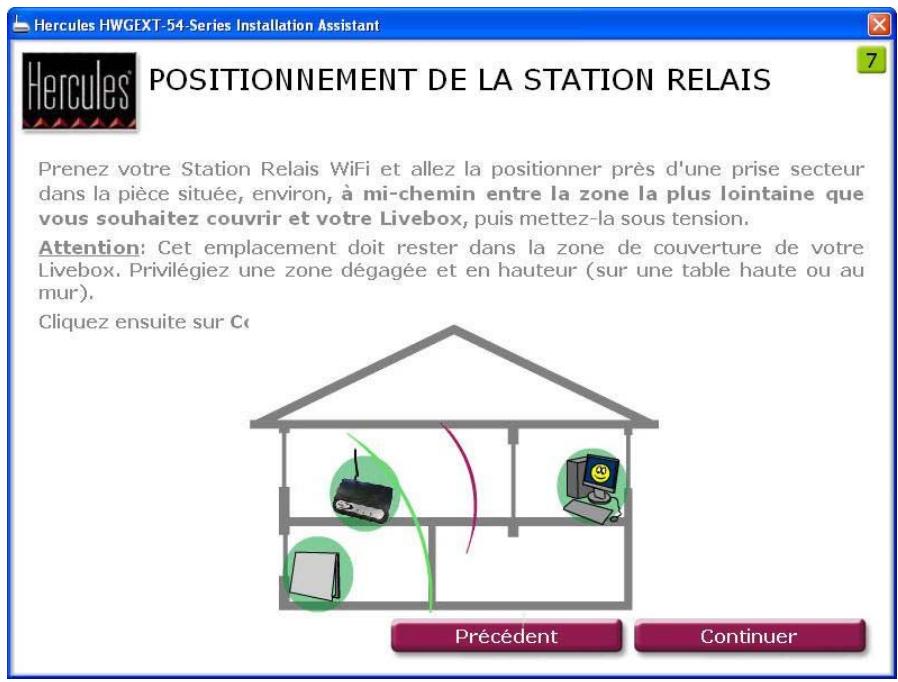

- Vérifiez que cet emplacement reste dans la zone de couverture actuelle du réseau WiFi de votre Livebox. Privilégiez une zone dégagée et en hauteur (sur une table haute ou au mur). - Respectez une distance minimale de 2 m entre votre Station Relais WiFi et les ordinateurs et périphériques WiFi. 14/85 – Manuel de l’utilisateur
Livebox, ce qui reste amplement suffisant pour vos tâches de navigation sur Internet, de partage de fichiers et même de téléchargement (par exemple, si la Livebox émet 20 Mbps vers votre Station Relais WiFi, cette dernière émettra la moitié de cette puissance, soit 10 Mbps max. vers votre ordinateur).

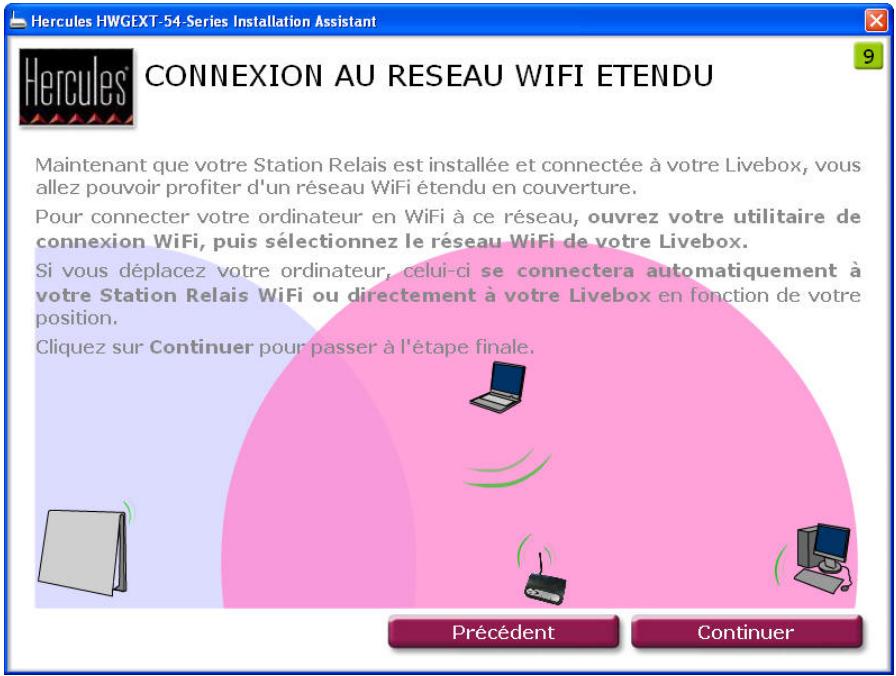

- Cliquez sur Continuer.

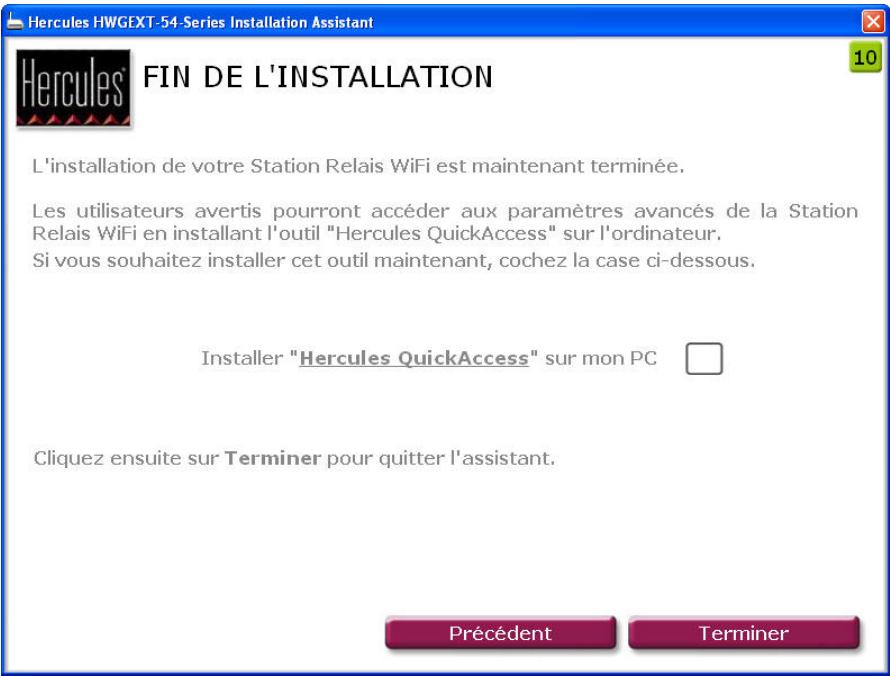

- Pour copier QuickAccess, cochez la case Installer "Hercules QuickAccess" sur mon PC. - Cliquez sur Quitter. Si vous ne souhaitez pas installer cet utilitaire, vous ne pourrez accéder à la Station Relais WiFi Hercules qu’en entrant manuellement son adresse (voir 4.1 Ouvrir les portes du WiFi Extender Manager). A tout moment, vous aurez la possibilité de relancer l’installation en redémarrant le CD-ROM (voir 2.1 Lancer l’assistant d’installation de la Station Relais WiFi Hercules).
Remarque : les chemins d’accès ci-dessous peuvent varier légèrement si vous avez modifié l’affichage par défaut de Windows XP ou Vista (c’est-à-dire les propriétés du menu Démarrer et l’affichage du Panneau de configuration).

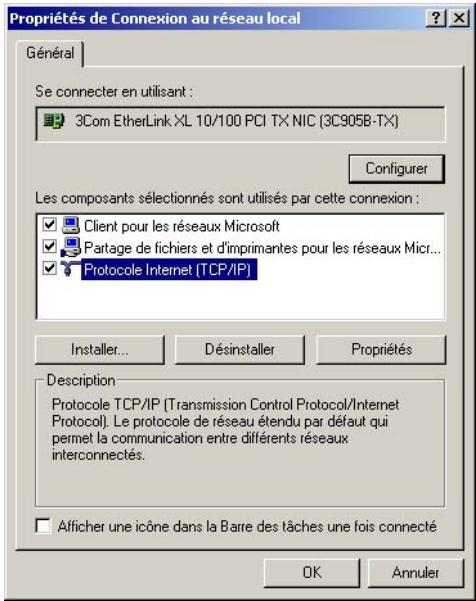

Connexion au réseau local, déroulez la liste, sélectionnez et mettez en surbrillance l'élément Protocole Internet (TCP/IP).
5. Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration. La Livebox va maintenant pouvoir attribuer une adresse IP à votre ordinateur. Une adresse IP est une adresse unique attribuée par la Livebox à l’ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l’identifier auprès du réseau.

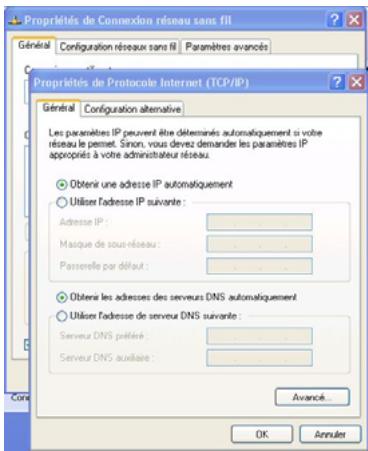

4. Cliquez sur Propriétés et sélectionnez Obtenir une adresse IP automatiquement dans l’onglet Adresse IP et Obtenir les adresses des serveurs DNS automatiquement.
Une adresse IP est une adresse unique attribuée par la Livebox à l’ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l’identifier auprès du réseau.
- Insérez le CD-Rom d’installation fourni, puis suivez la procédure indiquée à la section 2.1 Lancer l’assistant d’installation de la Station Relais WiFi Hercules.
- Rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème.
Hercules) ou grâce à l'utilitaire de configuration de Windows, accessible dans la Barre des tâches. - Pour partager une connexion Internet, votre Livebox et votre Station Relais Wifi Hercules doivent être branchées et allumées et votre ligne Internet doit être activée. Rappel : le réseau WiFi que vous avez établi est de type Infrastructure (par opposition au mode Ad hoc), car il est composé d’un point d’accès et d’un ou plusieurs ordinateurs.

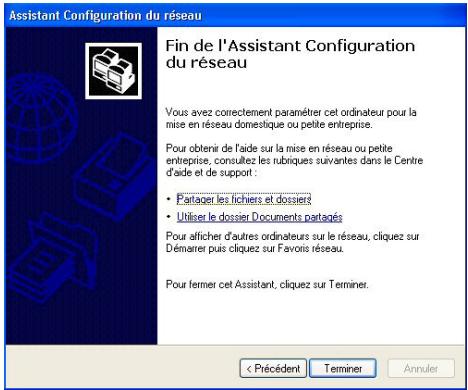

La procédure que nous décrivons ci-après se veut intuitive et non exhaustive. Si vous maîtrisez Windows Vista, vous constaterez qu’il existe d’autres possibilités d’arriver aux mêmes résultats. Vous trouverez ci-après notre procédure, mais libre à vous de choisir votre méthode préférée. Alternative : Certains constructeurs de périphériques WiFi fournissent également leur propre logiciel de connexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d’utilisation pour établir votre connexion. Une fois votre ordinateur allumé, votre adaptateur WiFi détecte automatiquement les réseaux sans fil disponibles et les affiche dans une fenêtre spécifique. Pour visualiser les réseaux sans fil détectés : - Dans la Barre des tâches de Windows Vista, cliquez sur l’icône des réseaux, qui regroupe aussi bien les réseaux sans fil que les réseaux filaires.

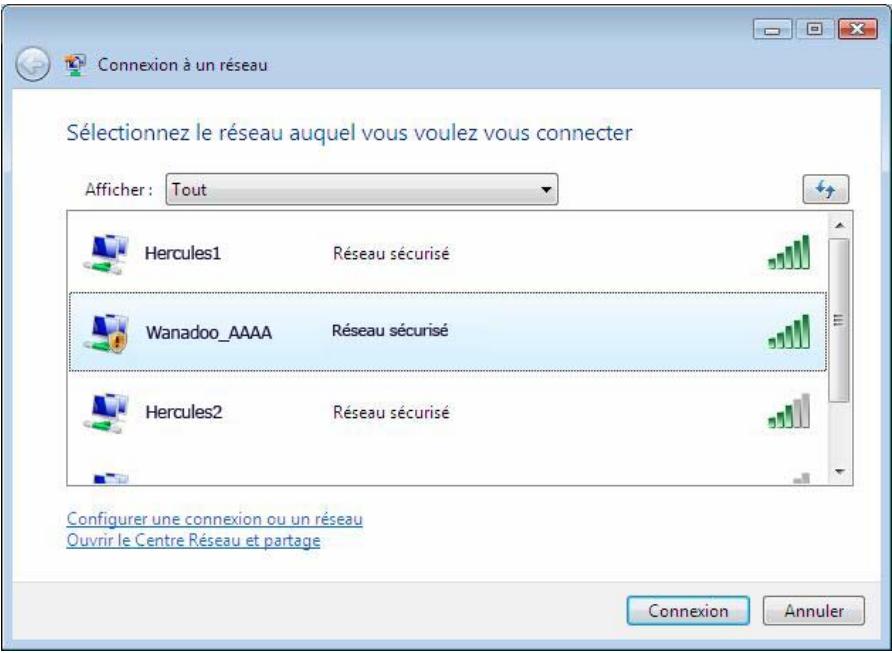

- Parcourez la liste et sélectionnez votre réseau sans fil (ici, le réseau Wanadoo_AAAA). Vous constatez que ce réseau est sécurisé. Remarque : Si vous sélectionnez un réseau sécurisé, vous devrez saisir sa clé de sécurité. Pour cela, il est nécessaire de connaître la clé définie lors de la création de votre réseau sans fil (la clé de sécurité de la Livebox est inscrite sous l’appareil). - Cliquez sur le bouton Connexion.
« Voir et être vu », indispensable pour pouvoir partager par la suite ses dossiers, son imprimante et sa connexion ADSL). Remarque : si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications fournies par Windows Vista.

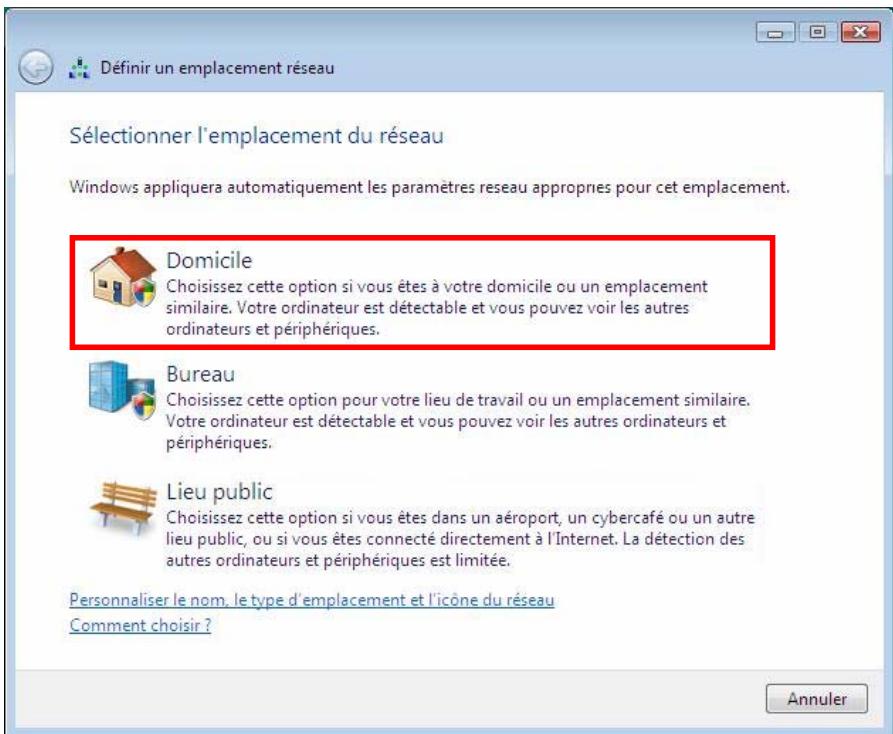

êtes déjà connecté à un réseau). Pour choisir un autre emplacement, vous devrez cliquer sur le lien Personnaliser situé en regard du nom de votre réseau, dans la zone Wanadoo_AAAA (réseau public) du Centre Réseau et partage. - Dans la Barre des tâches, cliquez sur l’icône de connexion réseau pour vérifier que vous êtes bien connecté au réseau Wanadoo_AAAA (le message Actuellement connecté à : Wanadoo_AAAA doit s’afficher).

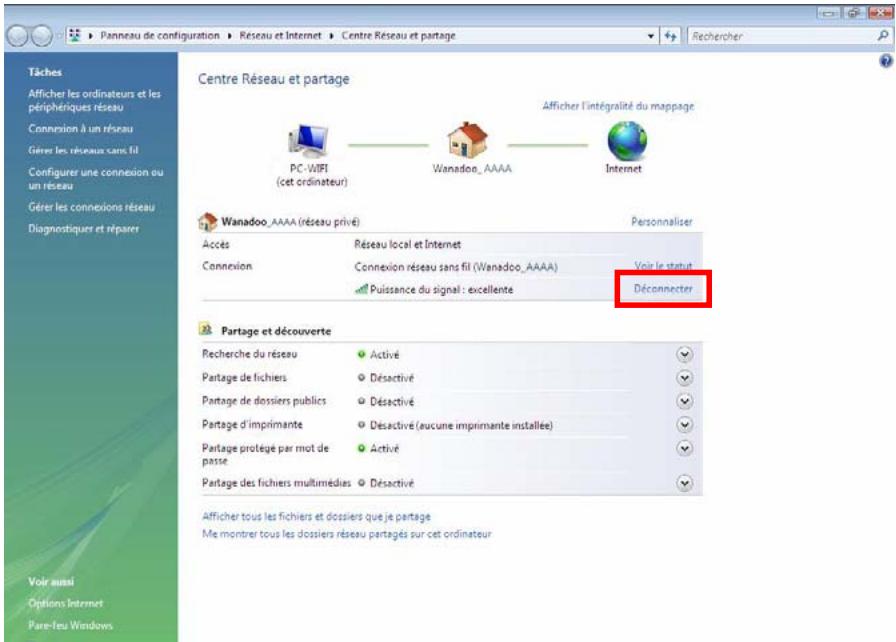

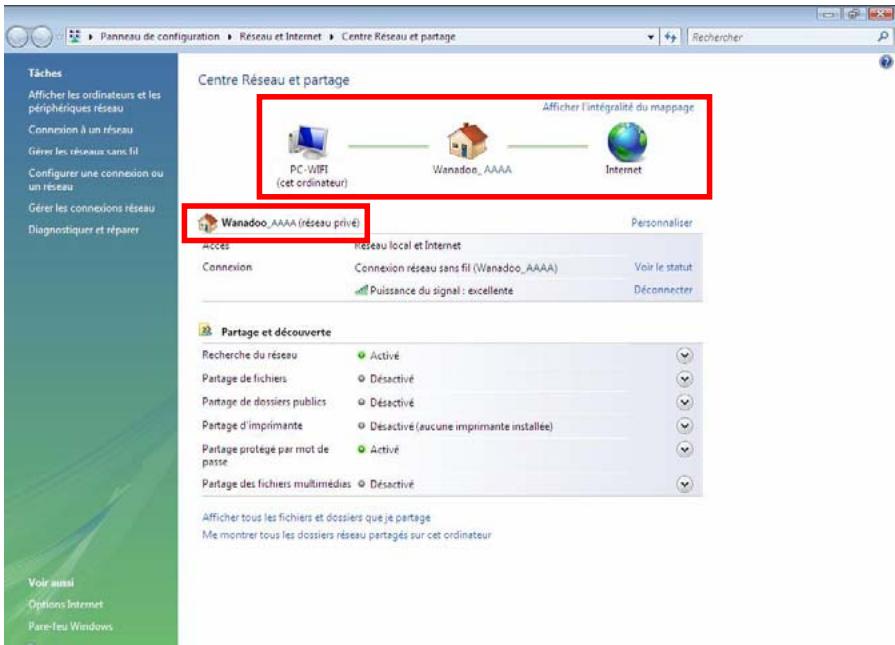

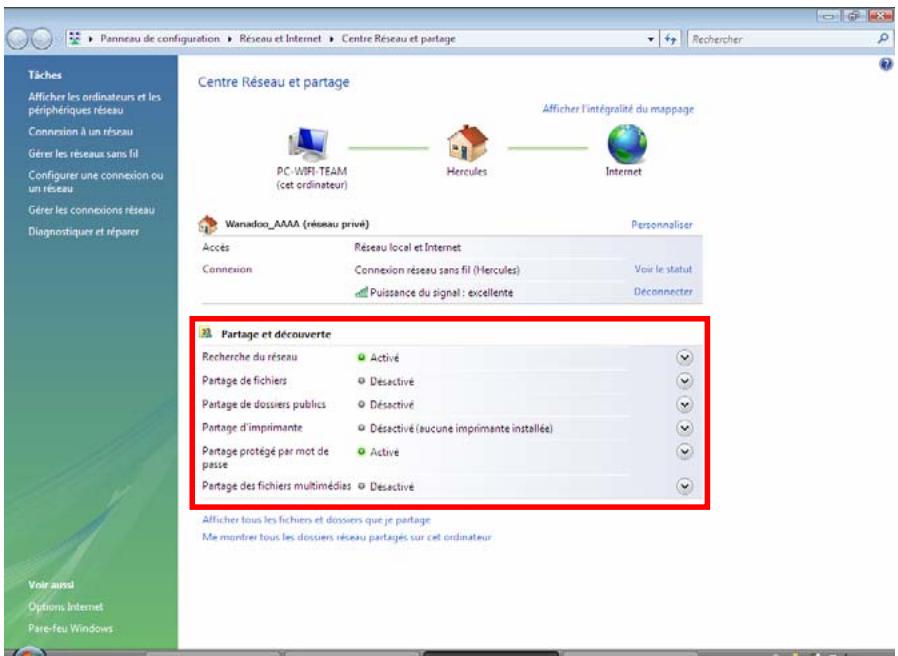

Le Centre Réseau et partage s’affiche. Vous constatez, dans la partie supérieure de la fenêtre, que votre ordinateur, dénommé PC-WIFI, est connecté au réseau Wanadoo_AAAA qui est lui-même connecté à Internet.
Manuel de l’utilisateur – 27/85

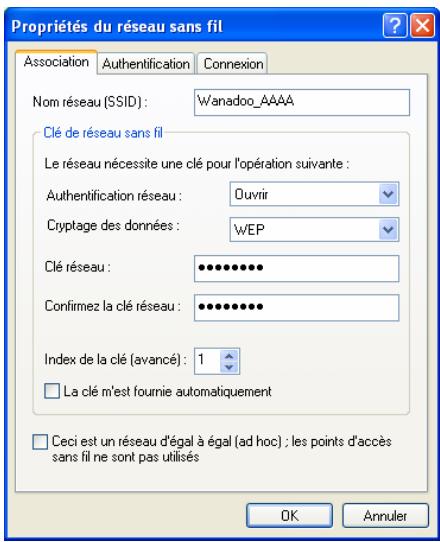

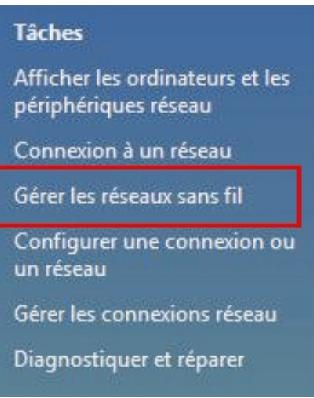

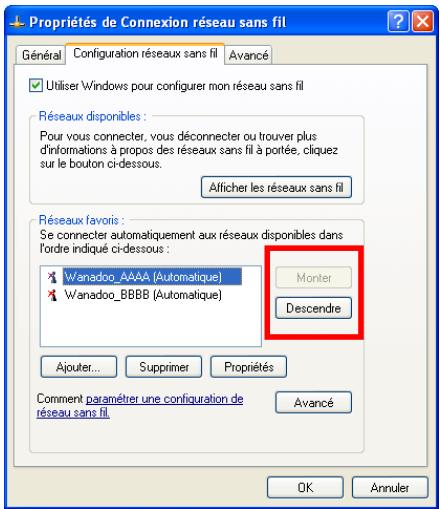

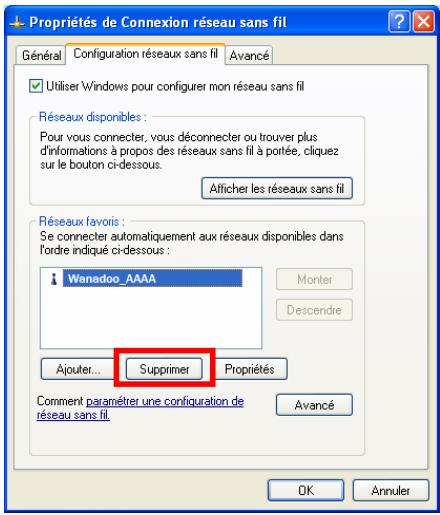

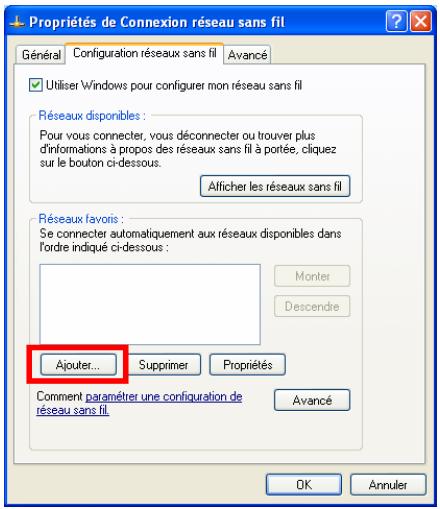

Supprimer. Pour ajouter un réseau, cliquez sur le bouton Ajouter. Windows Vista lance l’assistant de connexion manuelle à un réseau sans fil. Suivez les instructions affichées. Enfin, vous pouvez modifier la priorité de connexion avec les boutons Descendre ou Monter.
Hercules. Remarque : les chemins d’accès ci-dessous peuvent varier légèrement si vous avez modifié l’affichage par défaut de Windows Vista (c’est-à-dire les propriétés du menu Démarrer et l’affichage du Panneau de configuration).
Partage de fichiers.
Remarque : un dossier public est un dossier que d’‘autres utilisateurs de cet ordinateur ou du même réseau peuvent partager. - Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton Partage de dossiers publics.
30/85 – Manuel de l’utilisateur

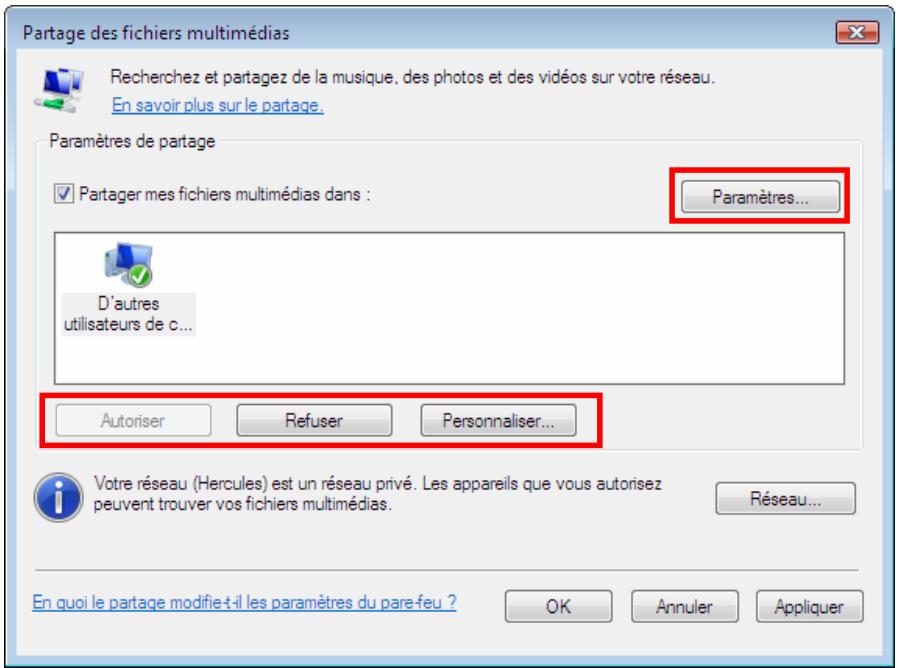

Remarque : cette option permet d’activer le partage de votre musique, vos vidéos et vos images. - Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton Partage d’imprimante.
Manuel de l’utilisateur – 31/85

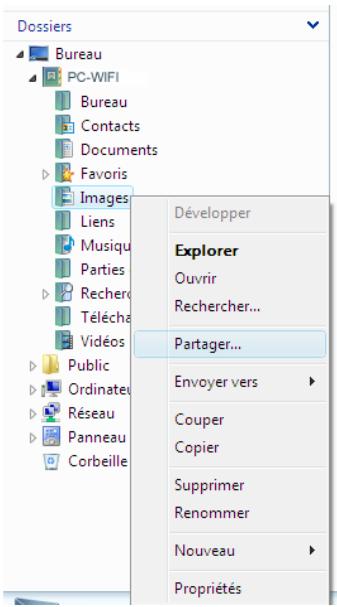

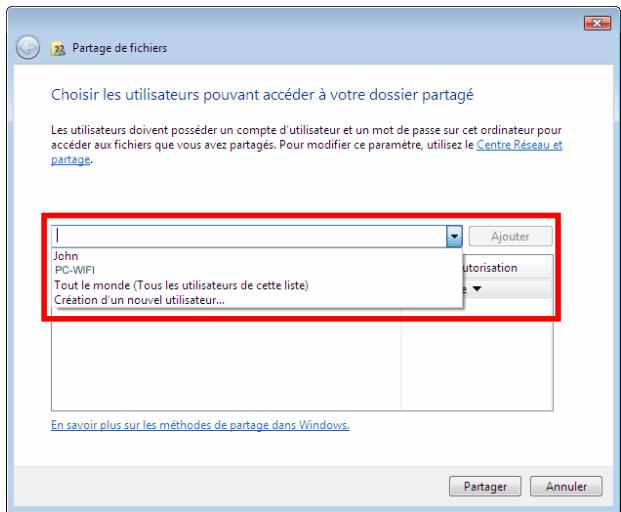

3.5.2. Windows Vista : Mettre en partage des dossiers publics ou personnels Rappel : Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l’ordinateur, alors qu’un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d’autorisation minimum). Pour partager des dossiers personnels (votre dossier d’images personnelles, par exemple), il sera nécessaire de choisir les personnes qui auront accès à leur contenu et de définir le niveau d’autorisation, comme indiqué dans la procédure ci-après.

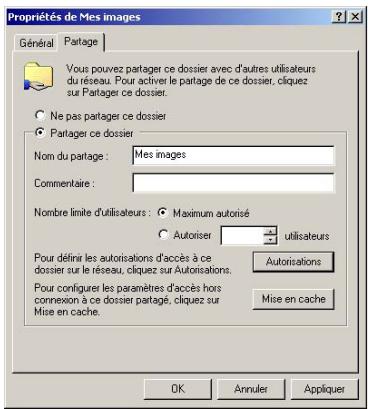

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créer de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d’un nouvel utilisateur…
6. Cliquez sur Terminé. Le dossier est désormais partagé. Vous pouvez maintenant afficher tous les dossiers et fichiers partagés sur l’ordinateur ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

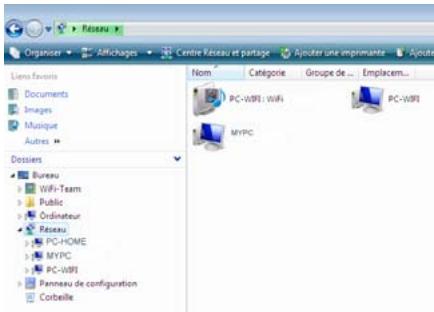

1. Dans l’explorateur de fichiers, accessible dans Démarrer/Ordinateur, double-cliquez sur Réseau. Vous accédez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple : \\PC-WIFI\Users\Mes documents\ Dossiers Images partagées). 2. Double-cliquez sur l’ordinateur qui partage les dossiers auxquels vous souhaitez accéder. 3. Si un mot de passe a été défini, saisissez votre nom d’utilisateur et votre mot de passe. Tous les dossiers partagés apparaissent. Selon votre niveau d’autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partagés.
Il est possible de mettre une imprimante en réseau et d’en faire profiter tous les ordinateurs de la maison équipés d'un adaptateur WiFi.
Centre Réseau et partage (voir le chapitre 3.5.1 Activer le partage). Ensuite l’imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

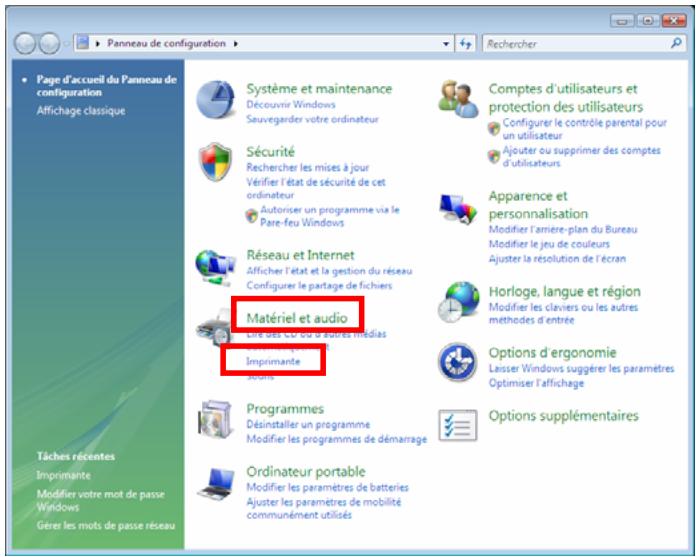

1. Cliquez sur Démarrer/Panneau de configuration. 2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

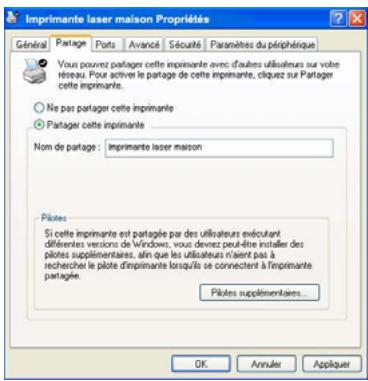

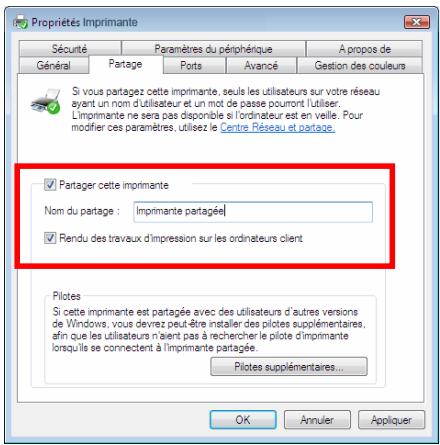

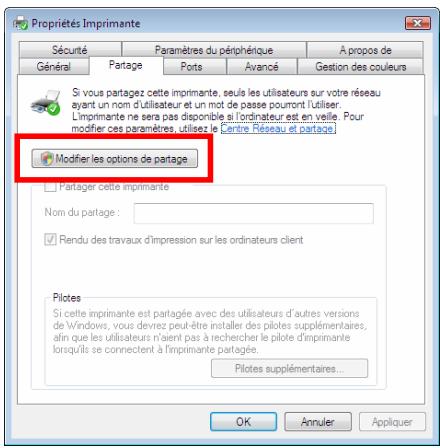

6. Cochez la case Partager cette imprimante. 7. Choisissez le nom de l’imprimante qui sera affiché sur le réseau dans Nom du partage. 8. Cliquez sur Appliquer, puis sur OK.

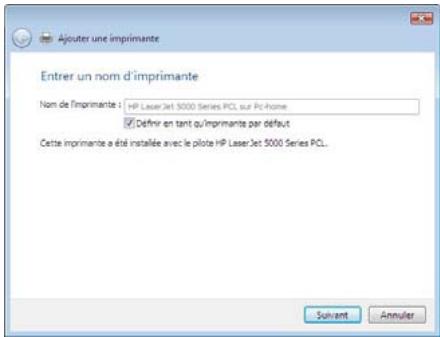

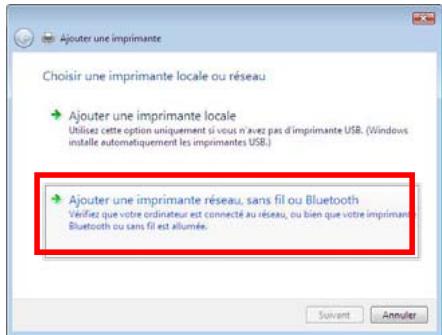

L’assistant Ajouter une imprimante s’affiche. 4. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

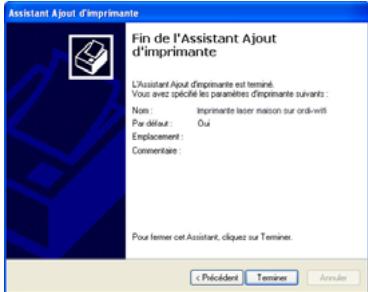

9. Cliquez sur Terminer pour fermer l'assistant.
Rappel : Si vous disposez d’une Livebox, d’un modem routeur ou d’un routeur connecté à un modem et d’un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d’accès, en l’occurrence votre Livebox, votre Modem routeur Hercules ou votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jouer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suivez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous relie à votre modem… sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude !

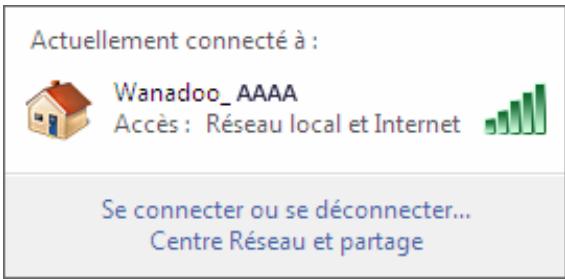

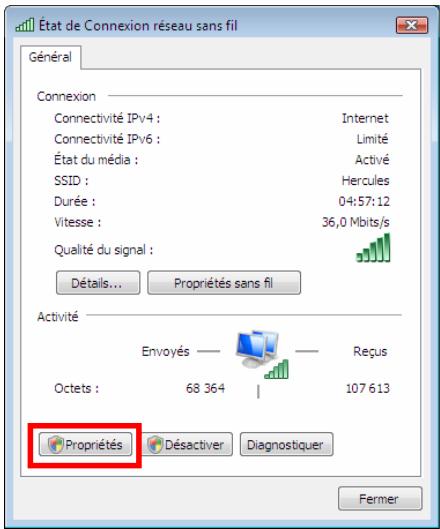

1. Connectez-vous à votre réseau sans fil (Hercules ou Livebox_AAAA, par exemple). 2. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l’icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage. 3. Cliquez sur le lien Voir le statut. 38/85 – Manuel de l’utilisateur

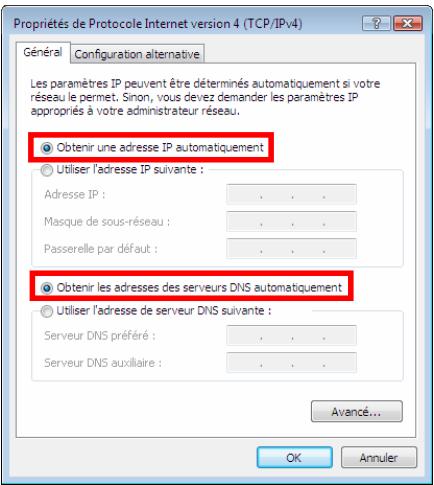

Obtenir les adresses des serveurs DNS automatiquement. 9. Cliquez sur OK pour valider. 10. Procédez de même pour le Protocole Internet version 6 (TCP/IPv6). Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

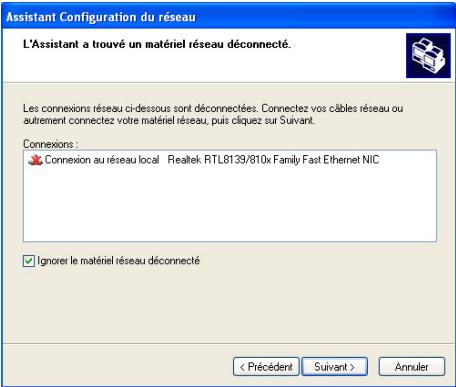

La procédure que nous décrivons ci-après se veut intuitive et non exhaustive. Si vous maîtrisez Windows XP, vous constaterez qu’il existe d’autres possibilités d’arriver aux mêmes résultats. Vous trouverez ci-après notre procédure, mais libre à vous de choisir votre méthode préférée. Alternative : Certains constructeurs de périphériques WiFi fournissent également leur propre logiciel de connexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d’utilisation pour établir votre connexion. Une fois votre ordinateur allumé, votre adaptateur WiFi détecte automatiquement les réseaux sans fil disponibles et les affiche dans une fenêtre spécifique. Pour visualiser les réseaux sans fil détectés : - Dans la Barre des tâches de Windows XP, cliquez sur l’icône des réseaux, qui regroupe aussi bien les réseaux sans fil que les réseaux filaires.

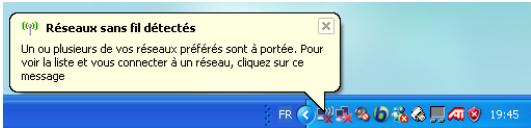

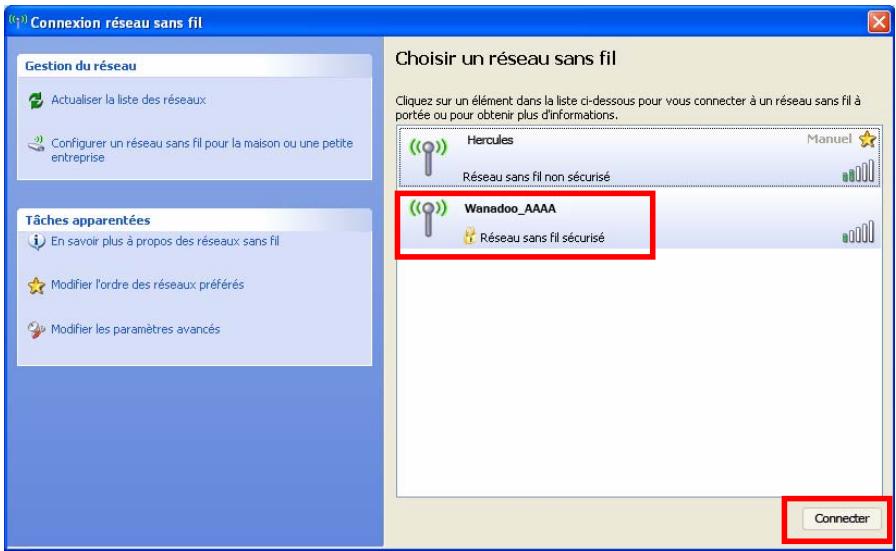

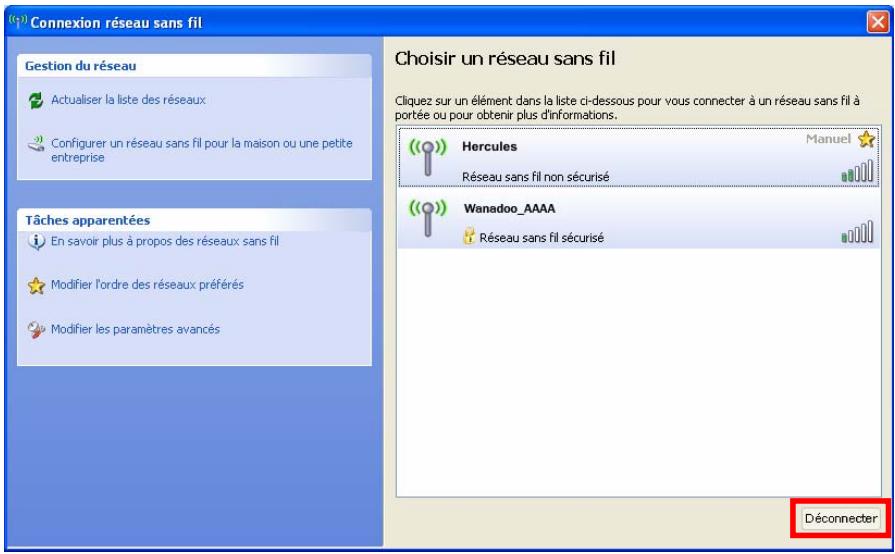

- Cliquez sur ce message pour afficher la liste des réseaux. La fenêtre Connexion réseau sans fil s’affiche.
Remarque : Si vous sélectionnez un réseau sécurisé, vous devrez saisir sa clé de sécurité. Pour cela, il est nécessaire de connaître la clé définie lors de la création de votre réseau sans fil (la clé de sécurité de la Livebox est inscrite sous l’appareil).

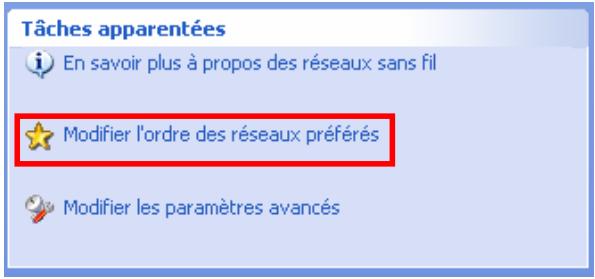

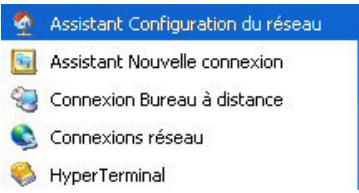

Accessoires/Communications/Assistant varier légèrement si vous avez modifié l’affichage par Configuration du réseau. défaut de Windows XP (c’est-à-dire les propriétés du menu Démarrer et l’affichage du Panneau de L'Assistant Configuration du réseau se lance. configuration). 2. Cliquez deux fois sur Suivant.

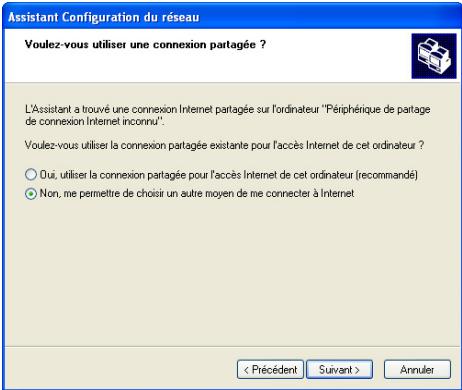

4. Sélectionnez Non, me permettre de choisir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

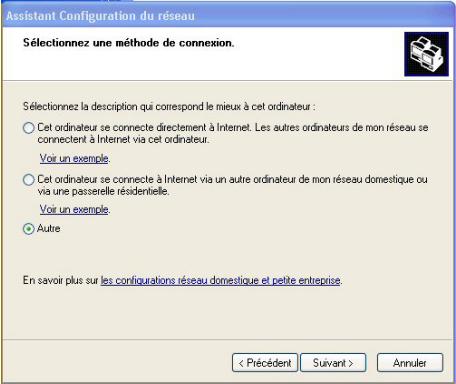

6. Dans la fenêtre suivante, sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.
12. Cliquez sur Suivant.
(MAISON, BUREAU ou HERCULES, par exemple) et éventuellement une description. Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau. 14. Cliquez sur Suivant. 15. Vérifiez dans la fenêtre qui s’affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant. L’assistant configure l’ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes. 16. Avant de terminer la procédure, vous pouvez sélectionner l’option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au choix) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP. Cette opération s’effectue automatiquement, une fois que vous avez choisi le support d’enregistrement.

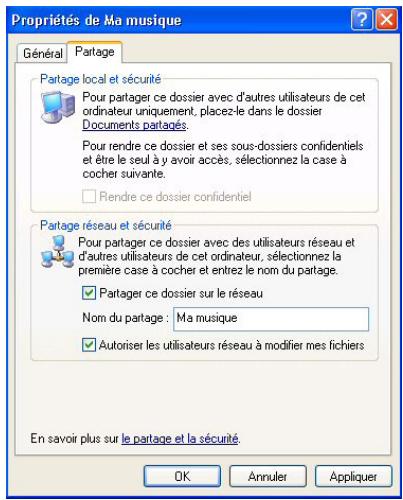

3. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau. 4. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d’exploitation). Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourra lire les fichiers et sauvegarder les modifications. Si la case n’est pas cochée, les fichiers partagés sont uniquement consultables.
Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.
Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l’aide de l’Assistant Configuration du réseau. 1. Cliquez sur Démarrer/Poste de travail. 2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail. Vous accédez directement à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l’ordinateur qui partage les dossiers auxquels vous souhaitez accéder. Tous les dossiers partagés apparaissent.
Il est possible de mettre une imprimante en réseau et d’en faire profiter tous les ordinateurs de la maison équipés d'un adaptateur WiFi.

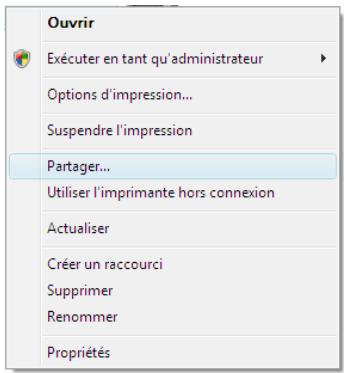

2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.

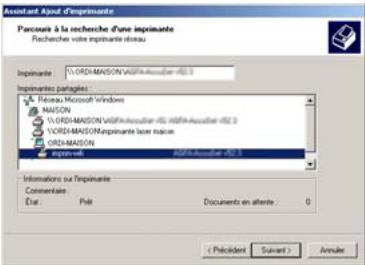

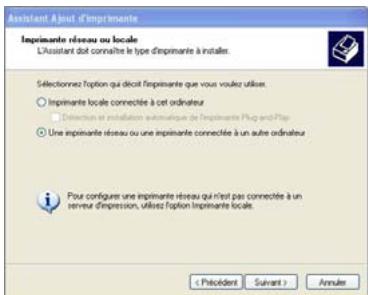

2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant. 3. Sélectionnez l’option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant. 4. Dans la fenêtre qui s’affiche, cliquez sur Suivant pour lancer la recherche d’imprimantes partagées.

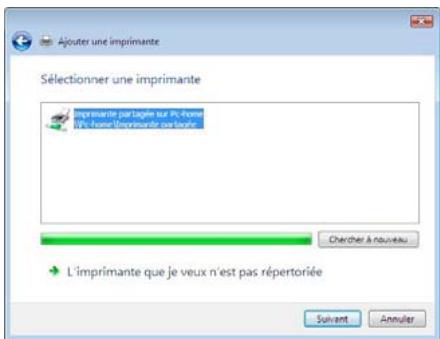

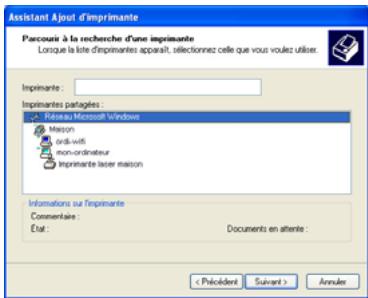

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant. 7. Si vous le souhaitez, définissez l’imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d’une imprimante, reportez-vous au manuel de votre imprimante.

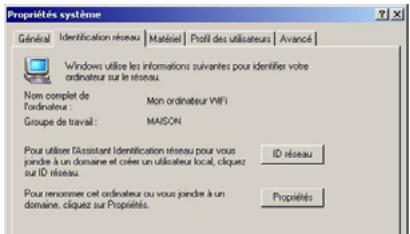

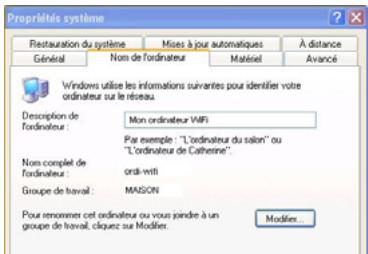

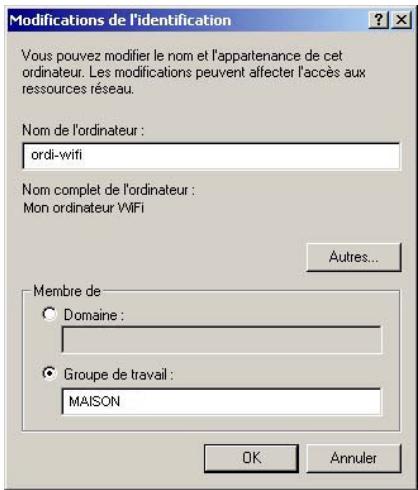

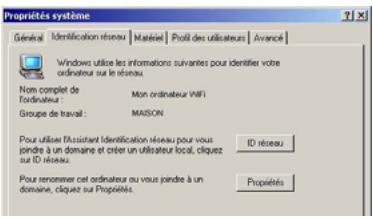

2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Nom de l'ordinateur. 3. Cliquez sur le bouton Modifier.
Performances et maintenance/ Système.
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau. 6. Un message Windows indique que l’opération a réussi et que vous devez redémarrer l’ordinateur.
- Cliquez sur Démarrer/Connexions/Afficher toutes les connexions. Vérifiez que votre connexion réseau est présente. - Si son état est Désactivé, cliquez à l’aide du bouton droit de la souris sur votre Connexion réseau sans fil et sélectionnez Activer. - Si son état est Activé, cliquez à l’aide du bouton droit de la souris sur votre Connexion réseau sans fil et sélectionnez Désactiver.
1. Cliquez sur Démarrer/Paramètres/Panneau configuration. Double-cliquez sur Système.

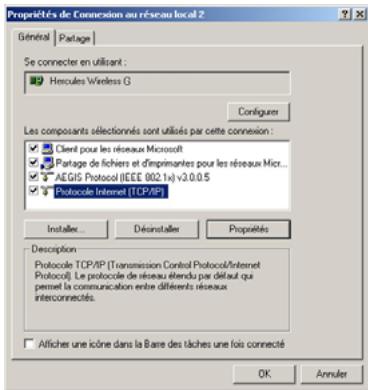

3. Cliquez sur le bouton Propriétés.

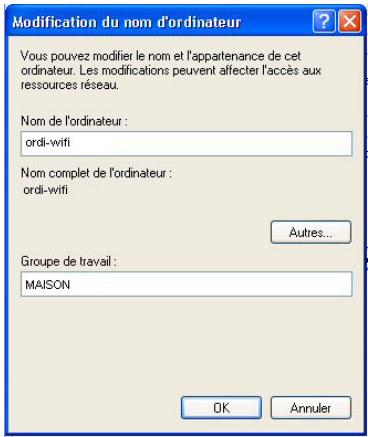

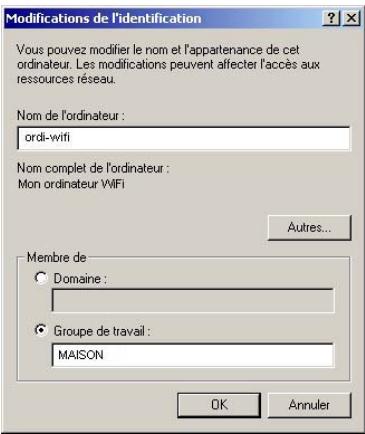

5. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple). Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau. 6. Cliquez sur OK. Un message Windows indique que l’opération a réussi et que vous devez redémarrer l’ordinateur. 7. Cliquez de nouveau sur OK.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
Vous pouvez également limiter l’accès au dossier en choisissant un nombre d’utilisateurs limité et un type d’accès dans les Autorisations.
Il est possible de mettre une imprimante en réseau et d’en faire profiter tous les ordinateurs de la maison équipés d'un adaptateur WiFi.

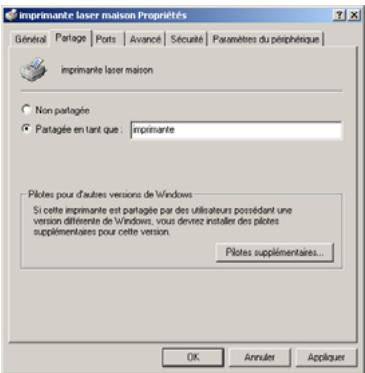

Partagée en tant que et saisissez un nom pour votre imprimante. Attribuez à l’imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l’un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d’assurer sa compatibilité avec ce système d’exploitation. 4. Cliquez sur Appliquer, puis sur OK.
1. Cliquez sur Démarrer/Paramètres/Imprimantes. Doublecliquez sur l’icône Ajout d’imprimante. 2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant. 3. Sélectionnez l’option Imprimante réseau, puis cliquez sur Suivant. 4. Cliquez sur Suivant pour rechercher l’imprimante mise en partage. Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :
6. Cliquez sur OK. Un message Windows indique que l’opération a réussi et que vous devez redémarrer l’ordinateur. 7. Répétez la procédure pour chaque ordinateur.

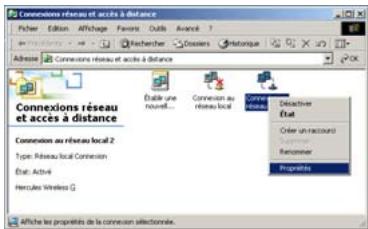

2. Sélectionnez votre connexion réseau sans fil. 3. Cliquez à l’aide du bouton droit de la souris sur la connexion et sélectionnez Propriétés.
5. Cliquez sur Propriétés.

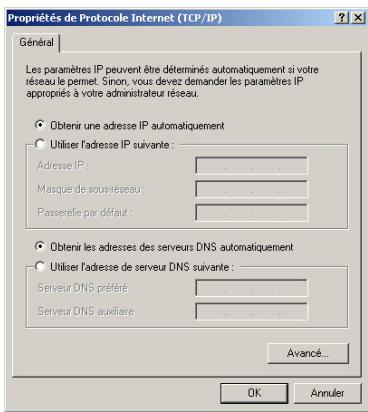

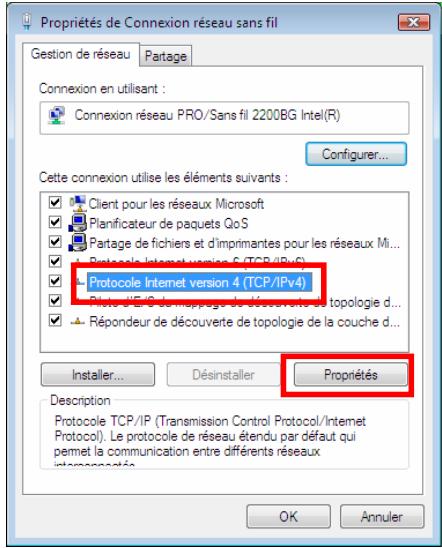

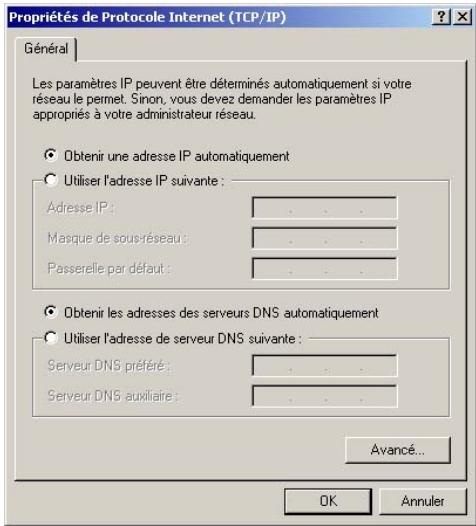

(TCP/IP), sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement. 7. Cliquez sur OK pour fermer les fenêtres. Windows peut vous demander de redémarrer votre ordinateur. Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.
- Sélectionnez votre adaptateur sans fil dans la liste des cartes réseau. - Cliquez à l’aide du bouton droit de la souris sur votre adaptateur et sélectionnez Propriétés. - Pour activer l’adaptateur, cliquez sur le bouton Activer. Pour le désactiver, choisissez l’option Désactiver.

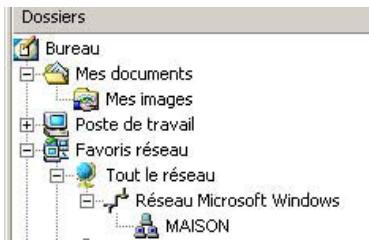

Windows 2000 : Lorsque vous aurez terminé, vous pourrez explorer vous-même toutes les subtilités du WiFi que nous décrivons dans le chapitre 3. Bienvenue dans la Wireless AttitudeTM !

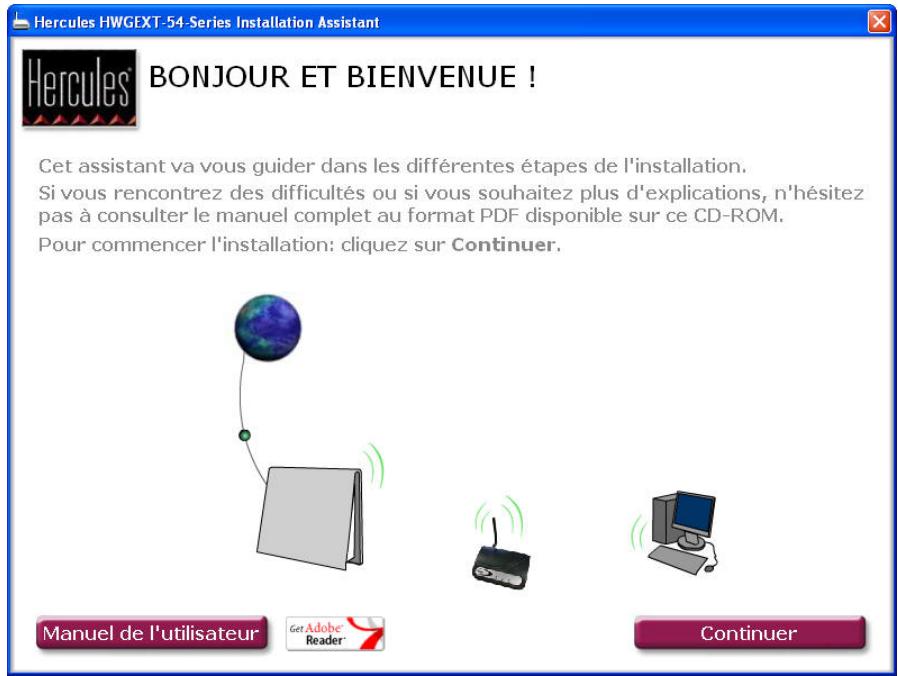

L’assistant d’installation que vous avez lancé à partir du CD-Rom a installé sur votre Bureau un utilitaire de connexion, nommé « Hercules Quick Access ». Celui-ci va vous permettre de vous présenter à la porte (fermée à clé pour l’instant) du WiFi Extender Manager. - Pour accéder à la porte d’entrée du WiFi Extender Manager, double-cliquez simplement sur l’icône Hercules Quick Access placée sur votre Bureau. La fenêtre de connexion à la Station Relais WiFi Hercules s’affiche.

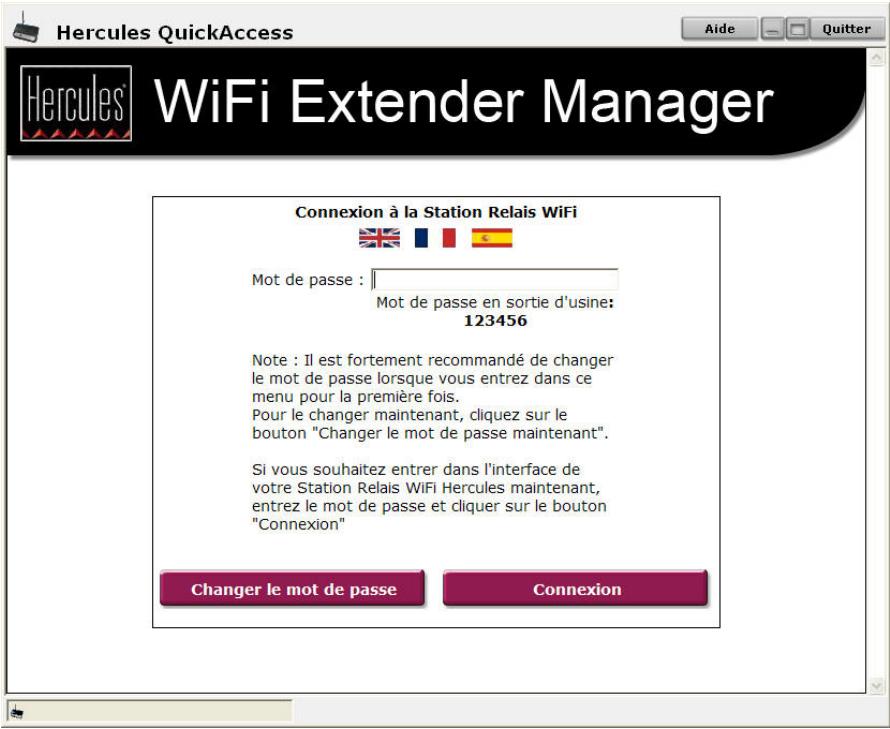

- Cliquez sur Connexion.

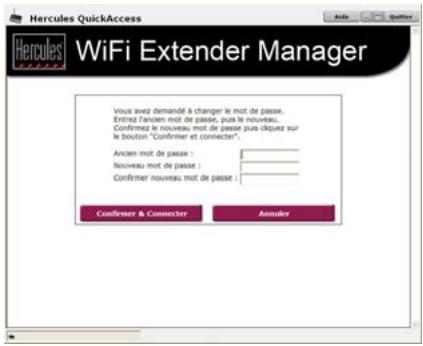

- Saisissez l’ancien mot de passe (123456, si c’est la première fois), le nouveau, que vous choisissez, puis confirmez le nouveau mot de passe. - Cliquez sur Confirmer et connecter pour mémoriser le mot de passe et vous connecter.

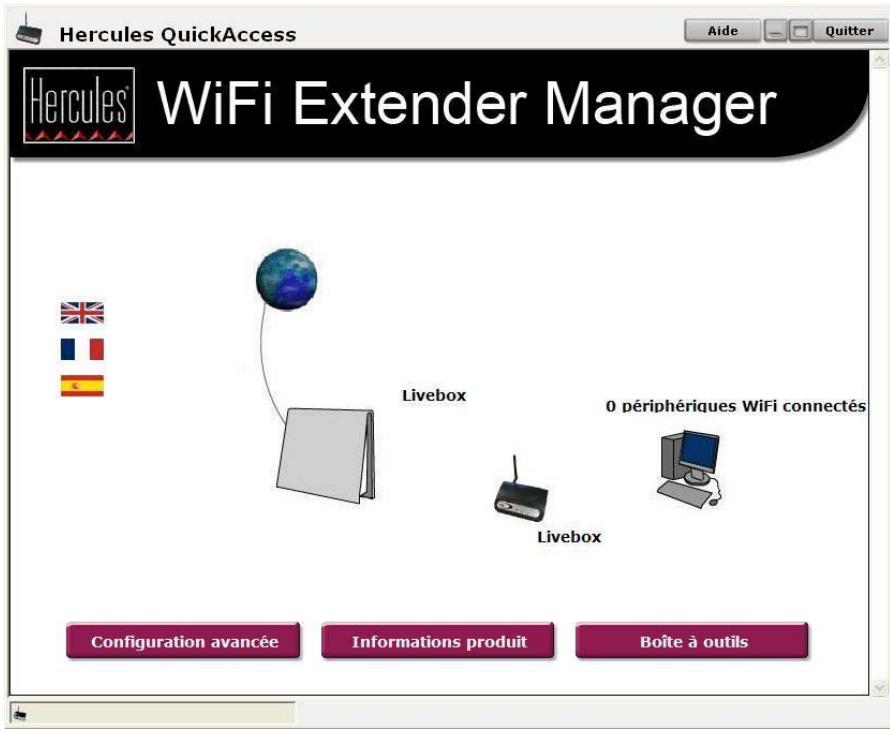

WiFi Extender Manager vous permet de vous connecter à votre réseau. Nous allons prendre ici l'exemple du réseau WiFi correspondant à celui de votre Livebox. Mais si vous possédez une autre box ou un autre modem routeur WiFi, vous pourrez également sélectionner le réseau correspondant.

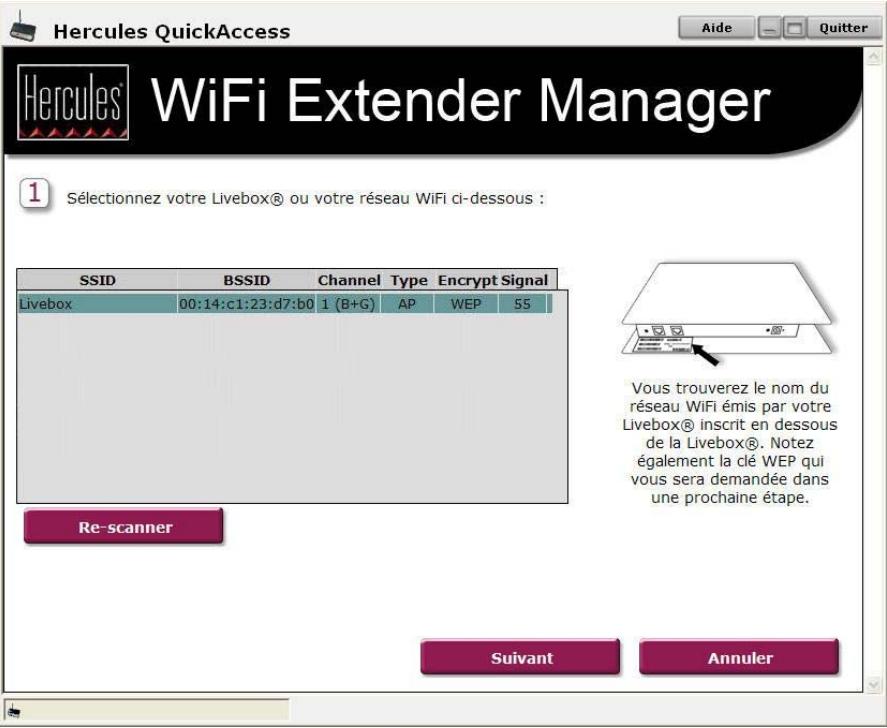

L'Assistant de configuration de WiFi Extender Manager lance une détection des réseaux existants. Les réseaux WiFi détectés (celui de votre Livebox et les autres réseaux) s'affichent dans une page dédiée.

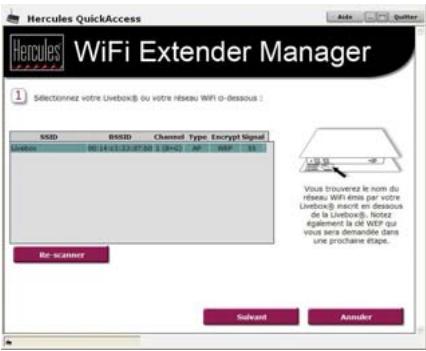

- Pour sélectionner le réseau de votre Livebox, comparez le SSID du réseau détecté avec celui figurant sous votre Livebox. - Cliquez sur Suivant.
Le filtrage par adresse MAC est le complément des critères de sécurité, il permet de choisir les ordinateurs et périphériques sans fil autorisés à se connecter à votre réseau local WiFi. Une adresse MAC est une adresse unique créée par le constructeur du périphérique réseau (WiFi ou Ethernet), destinée à identifier cet élément au sein d’un réseau.

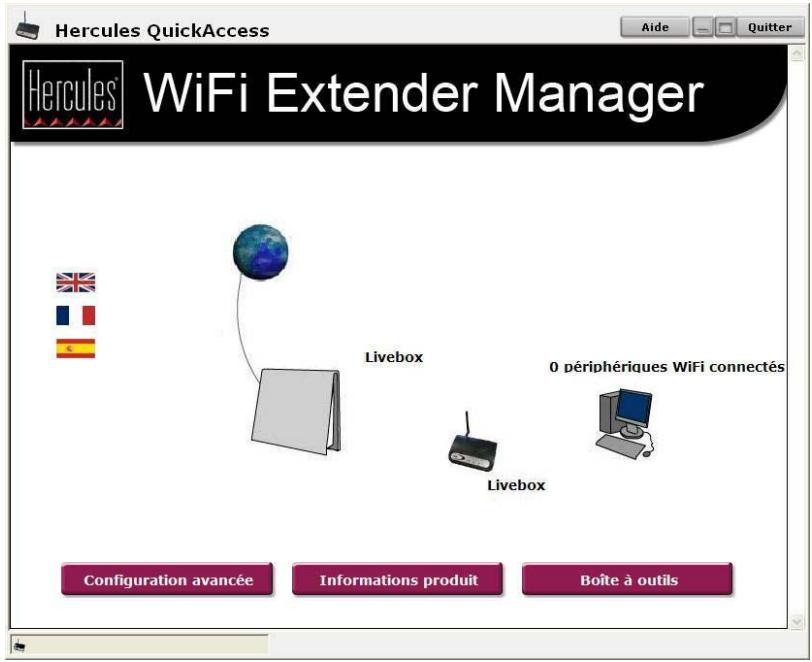

- Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour accéder aux paramètres avancés de votre réseau WiFi.
Cette adresse vient s’ajouter à la liste des ordinateurs et périphériques WiFi autorisés à se connecter. - Cliquez sur Appliquer. Lorsque vous activez la fonction de filtrage par adresse MAC, seuls les ordinateurs et périphériques figurant sur cette liste sont autorisés à se connecter en WiFi à la Station Relais WiFi Hercules.
- Dans la colonne Supprimer, cliquez sur en regard des ordinateurs et périphériques que vous souhaitez supprimer de la liste de filtrage. - Cliquez sur Appliquer.
Les informations suivantes, précédées d'un symbole d'avertissement , attirent votre attention sur le fait que le bon fonctionnement de votre réseau pourra être affecté si vous modifiez ces paramètres dans WiFi Extender avant de les avoir préalablement modifiés sur votre Livebox. Si vous ne connaissez pas la fonction de ces paramètres, nous vous conseillons de conserver les paramètres par défaut.
- Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour accéder aux paramètres avancés de votre réseau WiFi. - Sur la page qui s'affiche, cliquez sur le lien Paramètres avancés WiFi pour afficher les options de configuration possibles.
- Sur la page Paramètres avancés WiFi, cliquez sur le lien Paramètres généraux.
Saisissez un autre nom, si vous le souhaitez (32 caractères alphanumériques max.). - Si vous souhaitez que la Station Relais WiFi Hercules émette le même nom de réseau que la Livebox, cochez la case Emettre avec le même nom de réseau (recommandé). 68/85 – Manuel de l’utilisateur
Hercules émette un nom de réseau WiFi différent de celui de la Livebox, décochez la case Emettre avec le même nom de réseau (recommandé).
13). Changez ce paramètre uniquement si un autre émetteur utilise le même canal, ce qui pourrait entraîner une baisse des performances WiFi de votre Livebox. - Choisissez la puissance d'émission (par défaut, 100 %).
Si le SSID est caché, le nom du réseau ne s’affiche pas lors d’une détection par un client WiFi (le champ Nom du réseau (SSID) est vide dans Hercules WiFi Station, par exemple). Veillez à ne pas égarer ce nom, car il vous sera demandé pour connecter vos périphériques WiFi. - La vitesse de transmission est la vitesse à laquelle sont transférés les paquets de données en émission et en réception. Elle est fixée par défaut sur Auto, mais peut être réglée de 1 Mbps (min) à 54 Mbps (max) - La Beacon Period ou intervalle beacon permet de définir l’intervalle de détection d’un réseau sans fil. - Lorsqu’un seuil RTS est défini, le périphérique sans fil demande au point d’accès l’autorisation de transmettre des données, ce qui évite l’arrivée simultanée de données (risque de collision). La modification du seuil RTS peut affecter les performances de votre Livebox. Manuel de l’utilisateur – 69/85
802.11b ne pourront pas se connecter.
802.11g ne pourront pas se connecter.
La fragmentation permet d’améliorer le succès des transmissions. - Le Préambule définit la taille des paquets WiFi. Un préambule Court optimise le débit au détriment de la couverture WiFi. Un préambule Long (valeur sélectionnée par défaut) privilégie la couverture WiFi en induisant un temps de latence plus long. - Laissez cette case cochée pour conserver la protection WiFi de votre réseau - Cochez cette case si vous souhaitez attribuer une priorité aux données de type voix par rapport aux autres données. - Cliquez sur Appliquer pour valider les paramètres sélectionnés.
Créer un réseau WiFi est particulièrement intéressant lorsque vous possédez plusieurs ordinateurs ou périphériques sans fil, mais comment éviter qu’une personne extérieure s’y connecte indûment ou intercepte vos échanges de données non cryptées ? Grâce à WiFi Extender Manager, vous pouvez définir pas à pas vos propres choix de sécurité. Et pour vous aider à choisir le niveau de sécurité qui convient le mieux à votre réseau, nous vous invitons à consulter le tableau ci-après qui récapitule les 5 types de sécurité supportés. Type
8 caractères alphanumériques minimum.
128) A123BCD45E pour une clé de 64 bits).
(0-9), soit à une lettre (a-z ou A-Z).
TKIP De plus, vous ne devez pas sélectionner dans WiFi Extender Manager un niveau de sécurité supérieur à celui supporté par vos ordinateurs ou autres périphériques WiFi. Par exemple, si vos ordinateurs ou autres périphériques ne supportent que les niveaux FAIBLE (WEP 64) ou MOYEN (WEP 128), vous ne devez pas sélectionner le niveau ELEVE (WPA-PSK) ou TRES ELEVE (WPA2).
à un chiffre (0-9), soit à une lettre (a-z ou A-Z).
Configuration avancée pour accéder aux paramètres avancés de votre réseau WiFi. - Sur la page qui s'affiche, cliquez sur le lien Paramètres avancés WiFi pour afficher les options de configuration possibles.
64bits, WEP 128bits, WPA-PSK (TKIP), WPA2 (AES), WPA-PSK ou WPA2.
Entrez une clé WEP de votre choix en fonction du niveau de sécurité sélectionné : 10 caractères hexadécimaux ou 5 caractères ASCII pour une clé Wep 64 bits, 26 caractères hexadécimaux ou 13 caractères ASCII pour une clé Wep 128 bits. Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits). Un caractère ASCII correspond à un chiffre, une lettre ou tout autre caractère de votre clavier. - Choisissez le type d’authentification : Auto (authentification réalisée si le périphérique la demande), Ouverte (pas d’authentification) ou Partagée (authentification par clé partagée). - Cliquez sur Appliquer.
Entrez le mot de passe de votre choix (8 caractères ASCII minimum). Un caractère ASCII correspond à un chiffre, une lettre ou tout autre caractère de votre clavier. - Cliquez sur Appliquer.
Si vous avez modifié - intentionnellement ou non - certains paramètres et souhaitez restaurer les paramètres d’origine, suivez les instructions ci-dessous.
- Sur la page d’accueil, cliquez sur le bouton Boîte à outils.
- Cliquez sur le bouton Restaurer maintenant. Votre Station Relais WiFi va charger ses paramètres d’origine et se réinitialiser.
Si vous souhaitez bénéficier de nouvelles fonctionnalités ou de fonctionnalités améliorées pour votre Station Relais WiFi Hercules, nous vous conseillons de vous rendre régulièrement sur le site www.hercules.com (rubrique Support/FAQ) et de vérifier la présence de mises à jour du firmware.
WiFi, clé de sécurité WiFi...) sont supprimés !
- Sur le site www.hercules.com, cliquez sur le lien Support/FAQ et téléchargez le nouveau firmware. - Dans WiFi Extender Manager : - Sur la page d’accueil, cliquez sur le bouton Boîte à outils.

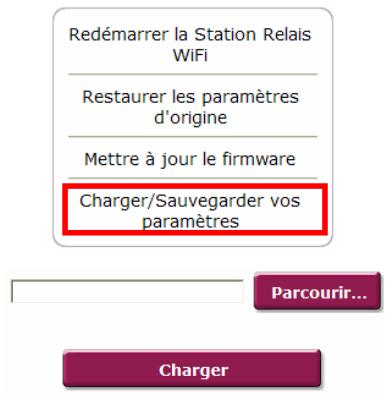

4.9.4. Charger et sauvegarder ses paramètres de configuration Si vous créez plusieurs configurations adaptées à différentes utilisations, vous pouvez facilement sauvegarder puis charger la configuration de votre choix dans votre Station Relais WiFi Hercules.
à outils. Charger/Sauvegarder
Ce fichier de paramètres configuration existante.
4.10.1. Configurer le serveur DHCP interne Ce chapitre va vous apprendre à changer l'adresse IP de votre Station Relais WiFi et configurer le serveur DHCP interne qui gère les adresses IP de vos ordinateurs.
- Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour accéder aux paramètres avancés de votre réseau WiFi. - Sur la page qui s'affiche, cliquez sur le bouton Adressage IP.
- Vous pouvez modifier l’Adresse IP de la Station Relais WiFi Hercules (192.168.1.254, par défaut), son Masque de sous-réseau (255.255.255.0, par défaut), et renseigner la passerelle. Notez bien l'adresse IP. Sans elle, vous ne pourrez pas vous reconnecter à votre station Relais Wifi Hercules.
Configuration avancée pour accéder aux paramètres avancés de votre réseau WiFi. - Sur la page qui s'affiche, cliquez sur le bouton Adresse MAC.
Pour des raisons de confidentialité ou de sécurité, vous pouvez être amené à changer de mot de passe. WiFi Extender Manager vous permet de choisir un nouveau mot de passe au moment de la connexion (voir le chapitre 4.2. Protéger l'accès à WiFi Extender Manager) ou en passant par la fenêtre de configuration avancée (voir ci-après).
- Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour accéder aux paramètres avancés de votre réseau WiFi. Manuel de l’utilisateur – 77/85
- Saisissez votre nouveau mot de passe, puis confirmez-le. - Cliquez sur le bouton Appliquer pour valider le nouveau mot de passe.
WiFi Extender Manager vous permet de consulter toutes les informations relatives au fonctionnement de votre station Relais WiFi hercules.

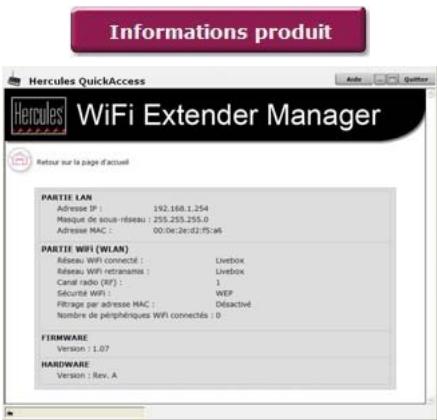

- Sur la page d'accueil, cliquez sur le bouton Informations produit. Diverses informations, concernant respectivement le réseau local (LAN), le WiFi, le firmware et le hardware s’affichent ici.
Adresse IP Adresse unique de l’ordinateur attribuée par le routeur. Chaque ordinateur possède une adresse IP propre qui permet de l’identifier auprès du réseau.
Filtre Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL. Groupe de travail Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d’un groupe de travail, les ordinateurs doivent porter le même nom de groupe. IP statique Adresse IP permanente attribuée à un ordinateur par le fournisseur d’accès. LEAP (Lightweight Extensible Authentication Protocol) Protocole de sécurité développé par la société Cisco pour l’univers Windows. Il se présente sous la forme identifiant/mot de passe. Masque de sous-réseau Partie d’une adresse IP qui indique la classe du réseau utilisé (classe C de type 255.255.255.0 dans le cas d’un réseau local). Mode Ad hoc Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer. Mode Infrastructure Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d’accès sans fil tel que le routeur ADSL Hercules. NAT (Network Address Translation) Technique permettant de masquer les adresses IP des ordinateurs du réseau local vis-à-vis d’Internet. OFDM (Orthogonal Frequency Division Multiplexing) Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit. Pare-feu Ensemble de logiciels et dispositifs de sécurité protégeant un réseau connecté à Internet. Point d’accès Le point d’accès est le cœur de votre réseau local WiFi. Le point d’accès du système est un routeur sans fil dont la fonction est de fédérer plusieurs clients c’est-à-dire de relier entre eux tous les ordinateurs équipés d’adaptateurs WiFi grâce à son antenne radio.
WIFI Extender Manager Utilitaire développé par Hercules pour configurer et consulter les paramètres de la Station Relais WiFi Hercules. WIFI Station Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre installation WiFi.
(exemple : A123BCD45E).
également utilisée pour le cryptage TKIP ou AES des données. Connectez-vous dès maintenant sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficier de mises à jour du manuel de l’utilisateur. Vous pourrez également découvrir la gamme de produits Hercules et obtenir des informations sur les nouveautés à venir.
Par téléphone (si vous n’avez pas d’accès Internet) : Numéro Indigo® (0,15€ TTC/minute*)
Le dimanche de 10h à 13h et de 14h à 17h Du lundi au vendredi de 13h à 17h et de 18h à 22h (Français) Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d’achat d’origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d’achat (ou tout autre lieu indiqué par le Support Technique). Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie. Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-édités par Guillemot, lesdits logiciels faisant l’objet d’une garantie spécifique accordée par leurs éditeurs.
Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l’emballage. En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l’environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l’écran.
Hercules® est une marque déposée de Guillemot Corporation S.A. Livebox® est une marque déposée de Orange. Ce produit n'est pas officiellement licencié ou approuvé par Orange. Intel® et Pentium® sont des marques déposées d’Intel Corporation. Wireless AttitudeTM ! est une marque de Guillemot Corporation S.A. Microsoft® Windows® 2000, XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Toutes les autres marques et tous les autres noms déposés reconnus nationalement ou internationalement sont également reconnus par les présentes. Illustrations non contractuelles.
Par la présente, GUILLEMOT CORPORATION déclare que l’appareil Hercules HWGEXT-54-LB est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site : ftp://ftp.hercules.com/wifi/DoC/HWGEXT-54-LB/DoC-fra_Hercules_HWGEXT-54-LB.pdf Hercules est une division de Guillemot Corporation FRANCE : En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.art-telecom.fr. Site Plage de fréquences (MHz) Puissance (EIRP) Intérieur (aucune restriction) Cet appareil est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquéreur nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.comunicazioni.it.
3. L’acquéreur reconnaît et accepte le copyright appartenant à Guillemot Corporation S.A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d’une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel. 4. La licence octroie à l’utilisateur le droit de faire une (1) copie d’archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copié. 5. Sauf dans les limites permises expressément par le Présent Contrat, l’acquéreur ne peut pas s’engager à, ni permettre à un tiers de s’engager à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l’utilisation du Logiciel par plus d’un ordinateur en même temps ; faire des modifications ou des copies de quelque sorte que ce soit ; désassembler, dé-compiler ou modifier le Logiciel d’une quelconque manière ou essayer d’obtenir des informations relatives à l’utilisation du Logiciel n’étant pas accessibles à l’utilisateur ; faire des copies ou des traductions du Manuel de l’utilisateur.
La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n’accorde qu’un droit d’utilisation du Logiciel. L’acquéreur accepte les termes et les conditions du Présent Contrat concernant les droits d’auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit. Guillemot Corporation S.A. se réserve le droit d’annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l’acquéreur s’engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.
