EPLUG 200 - Adaptateur réseau CPL HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau CPL (Courant Porteur en Ligne)
Marque	HERCULES
Modèle	EPLUG 200
Standard	HomePlug AV, débit jusqu'à 200 Mbits/s
Compatibilité	IEEE 802.3, IEEE 802.3u, Auto MDI/X
Port Ethernet	1 × RJ45 10/100 Mbps
Sécurité	Cryptage AES 128 bits, bouton d'association pour réseau sécurisé
Alimentation	Interne 100-240 VAC, 50/60 Hz
Consommation électrique	~2,6 W en utilisation, ~0,9 W en veille
Dimensions (approx.)	~95 × 60 × 40 mm (non communiquées exactement)
Poids (approx.)	~120 g (non communiqué exactement)
Portée réseau électrique	Jusqu'à 200 mètres sur le réseau électrique
Voyants LED	Alimentation, Ethernet, Qualité de liaison CPL (vert/orange/rouge)
Bouton	Association (appui <10s ajout réseau, >10s nouveau mot de passe)
Réinitialisation	Bouton de réinitialisation des paramètres usine
Configuration requise	Port Ethernet disponible sur chaque périphérique
Systèmes d'exploitation	Windows Vista, XP, autres via configuration manuelle
Contenu de la boîte (Duo)	2 adaptateurs, 2 câbles Ethernet, guide de démarrage rapide
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux, éviter solvants
Sécurité électrique	Brancher sur prise conforme, ne pas ouvrir, tenir éloigné de l'eau et chaleur
Pieces détachées et réparabilité	Non réparable par l'utilisateur ; contacter support technique si défaut

FOIRE AUX QUESTIONS - EPLUG 200 HERCULES

Comment installer mon adaptateur Hercules EPLUG 200 pour la première fois ?

Branchez le premier adaptateur près de votre box et reliez-le par câble Ethernet. Branchez le second adaptateur près de votre ordinateur et reliez-le également par câble Ethernet. Les deux adaptateurs s'associent automatiquement. Le voyant CPL doit s'allumer (vert = bonne qualité).

Puis-je utiliser l'EPLUG 200 avec des adaptateurs CPL plus anciens (ex: Hercules ePlug 85) ?

Non, l'EPLUG 200 utilise le standard HomePlug AV (200 Mbits/s) qui n'est pas compatible avec le standard HomePlug 1.0 (14/85 Mbits/s). En revanche, les deux réseaux peuvent coexister sur la même installation électrique.

Comment ajouter un nouvel adaptateur à un réseau CPL existant ?

Appuyez 3 secondes sur le bouton d'association d'un adaptateur déjà connecté. Vous avez 2 minutes pour appuyer 3 secondes sur le bouton du nouvel adaptateur. Le voyant CPL s'allume une fois associé.

Que signifient les voyants de qualité CPL ?

Le voyant CPL peut être vert (bonne qualité, >60 Mbits/s), orange (qualité moyenne, 40-60 Mbits/s) ou rouge (qualité médiocre, <40 Mbits/s). Si rouge, essayez de rapprocher les adaptateurs ou d'éviter les multiprises.

Comment changer le mot de passe réseau de mon adaptateur ?

Appuyez plus de 10 secondes sur le bouton d'association de l'adaptateur. Il générera un nouveau mot de passe aléatoire. Vous devrez ensuite réassocier tous les autres adaptateurs en appuyant 3 secondes sur leur bouton.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est déconseillé de brancher l'adaptateur directement sur une multiprise, car cela peut dégrader la qualité du signal CPL. Privilégiez une prise murale directe.

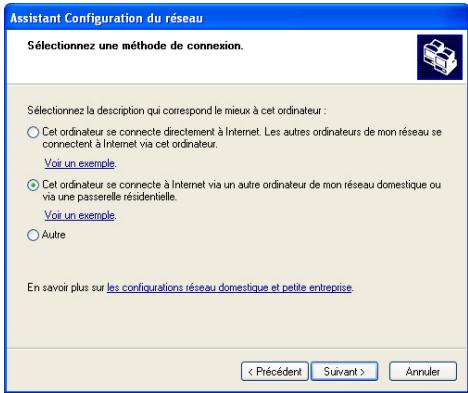

Comment partager une connexion Internet entre deux PC via CPL sous Windows XP ?

Utilisez l'Assistant Configuration du réseau (Démarrer > Tous les programmes > Accessoires > Communications). Suivez les étapes : choisissez 'Cet ordinateur se connecte directement à Internet' pour le PC relié au modem, et 'via un autre ordinateur' pour les autres. Assurez-vous que tous les PC sont dans le même groupe de travail.

Que faire si mon adaptateur ne s'allume pas ?

Vérifiez que la prise électrique est alimentée. Essayez de brancher un autre appareil sur la même prise. Si l'adaptateur reste éteint, contactez le support technique Hercules.

Comment réinitialiser mon adaptateur aux paramètres d'usine ?

Utilisez un trombone ou un objet fin pour appuyer sur le bouton de réinitialisation situé à l'arrière de l'adaptateur. Maintenez enfoncé quelques secondes jusqu'à ce que les voyants clignotent.

Quelle est la consommation électrique en veille ?

En veille (aucune donnée circulant), la consommation est d'environ 0,9 W. En utilisation active, elle est d'environ 2,6 W.

MODE D'EMPLOI EPLUG 200 HERCULES

Cliquez sur un titre de cette table des matières pour accéder à la section correspondante

1. Votre adaptateur hercules EPLUG 200 2

1.1. Recommandations 2 1.2. Spécifications 3 1.3. Configuration requise 3 1.4. Contenu de la boîte 4 1.5. Description des voyants 4 1.6. Description de la connectique 5

2. Installation de hercules EPLUG 200 6

2.1. Comment placer Hercules ePlug 200 6 2.2. Le CPL, partenaire du WiFi dans votre maison 7

2.2.1. Connecter deux ordinateurs dans un réseau CPL 7 2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL 7 2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL 8

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Duo 8 2.4. Vous avez déjà créé un réseau CPL : ajout d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 Solo ou Duo)............11 2.5. Comment changer le mot de passe réseau 14

3. Votre RESEAU CPL en pratique 15

3.1. Quelques prérequis 15 3.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc 15 3.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 15

3.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 16 3.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc 18 3.3.3. Activer le partage 20 3.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnes 23 3.3.5. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 25 3.3.6. Windows Vista: Mettre en partage une imprimante 25 3.3.7. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 28

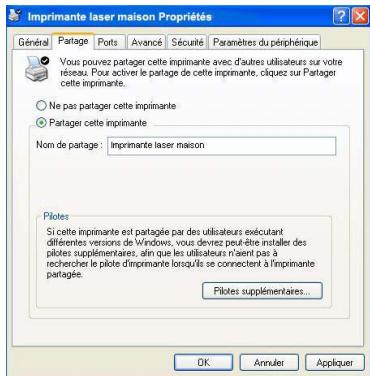

3.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 29

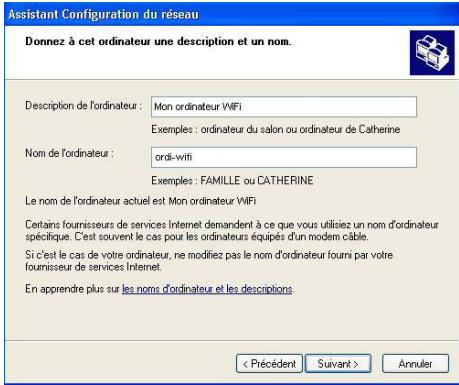

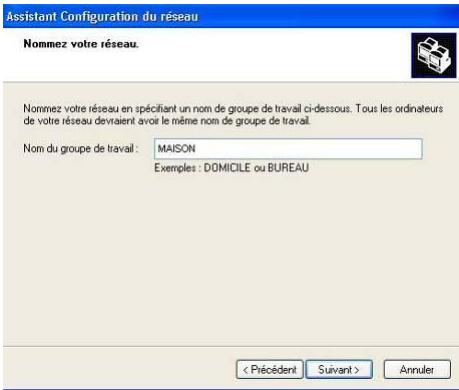

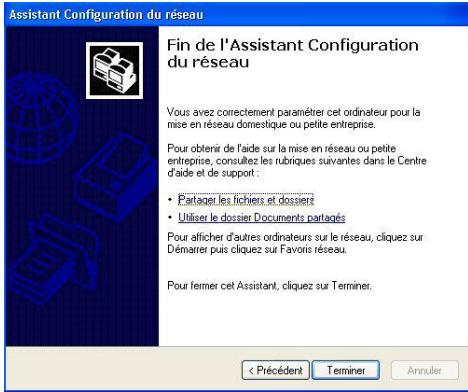

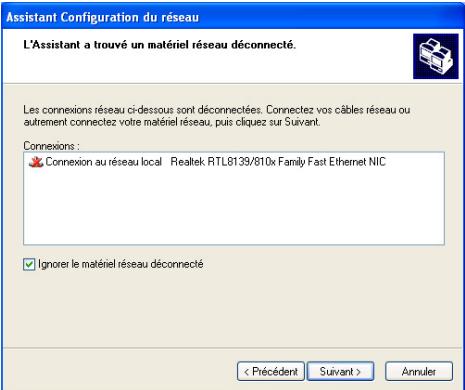

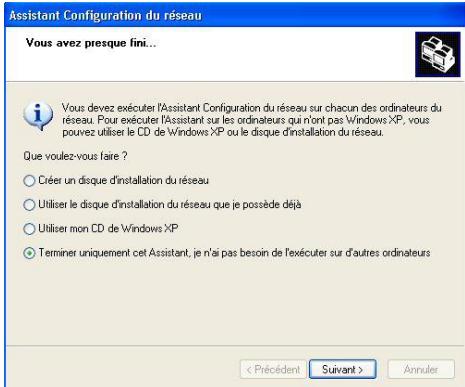

3.4.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 30 3.4.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 33 3.4.3. Windows XP: Mettre en partage des dossiers 38 3.4.4. Ordinateurs sous Windows XP: Accéder aux dossiers partagés 39 3.4.5. Windows XP : Mettre en partage une imprimante 39 3.4.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avancés) 41

3.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau... 41

1. Votre adaptateur HERCULES ePLUG 200

Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation électrique existante de votre habitation pour transporter en tout confort des données numériques (audio, vidéo, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative idéale pour tous qui souhaitent créer un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuvent exploiter tout le potentiel du WiFi en raison de la configuration de leur habitation (présence de murs épais ou d'autres obstacles qui génent la transmission sans fil des données).

Hercules ePlug 200 est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises de courant de la maison (du rez-de-chaussée à l'étage) pour les transformer en autant de points de connexion réseau possibles. De plus, les adaptateurs Hercules ePlug 200 peuvent être librement débranchés et rebranchés sur d'autres prises de la maison, en fonction de ses besoins (changement de place d'un ordinateur, de son modem routeur...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son réseau.

Un réseau étant constitué au minimum de deux appareils connectés entre eux, il vous suffira de brancher deux adaptateurs Hercules ePlug 200 sur deux prises électriques de votre habitation (dans la même pièce ou dans des pièces différentes). Par exemple, pour accéder à Internet, vous pouvez relier votre modem ou votre box Internet à un adaptateur Hercules ePlug branché sur la prise de courant la plus proche, et votre ordinateur à un autre adaptateur Hercules ePlug branché sur une autre prise de courant. Enfin, votre réseau est déjà préconfiguré pour vous apporter une sécurité.

Tous les produits de la gamme Hercules ePlug 200 sont compatibles avec le standard HomePlug AV (incluant les périphériques fonctionnant à 200 Mbits/s), qui permet de profiter d’images en haute définition ou de diffuser en streaming des fichiers multimédias en tout confort. Ces adaptateurs peuvent être combinés selon vos besoins ou en fonction de vos périphériques (un décodeur TV avec une box, un modem avec un ordinateur ou une console de jeu, deux ordinateurs, un ordinateur et une imprimante...). Vous trouverez quelques configurations possibles illustrées dans la section d’installation de ce manuel.

Ce standard n'est pas compatible avec le standard Homeplug 1.0 correspondant à la gamme Hercules ePlug 85 (et des autres adaptateurs de ce standard). Mais rien ne vous empêche de créer dans votre maison un réseau composé d'adaptateurs Hercules ePlug 85 et un autre composé d'adaptateurs Hercules ePlug 200.

Même si ce type d'appareil ne présente aucun danger pour votre installation électrique, il conviendra de respecter certaines recommandations décrites ci-après.

1.1. Recommendations

• Branchez l'adaptateur Hercules ePlug 200 uniquement sur un réseau électrique conforme aux normes de sécurité et aux specifications de sa plaque signalétique. En cas de doute, contactez un electricien ou votre fournisseur d'électricité.
• N'ouvrez en aucun cas l'adaptateur Hercules ePlug 200, vous risqueriez d'endommager les composants internes.
• N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 200.
• N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 200.
• Si vous devez effectuer la maintenance de l'adaptateur Hercules ePlug 200, débranchez-le, faites appel à du personnel qualifié pour éviter tout risque d'électrocution.
• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre adaptateur éloigné :
• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),
• de sources de chaleur telles que radiateurs, cuisinières ou tout autre appareil émetteur de chaleur (y compris les amplificateurs),
• des rayons directs du soleil.
• Branchez l'adaptateur Hercules ePlug 200 uniquement dans une pièce suffisamment aérée.
• Branchez l'adaptateur Hercules ePlug 200 uniquement avec le câble Ethernet fourni.
• Débranchez l'adaptateur Hercules ePlug 200 de la prise électrique si vous prévoyez de ne pas l'utiliser pendant une période prolongée.
• Débranchez l'adaptateur Hercules ePlug 200 de la prise électrique avant tout nettoyage. Utilisez un chiffon doux et évitez l'utilisation d'aérosols, d'eau, de produits chimiques à base de solvants, de benzène, d'alcool ou autres produits de nettoyage.
• Tenez les enfants éloignés des prises électriques.

1.2. Spécifications

Compatible avec les spécifications IEEE 802.3, IEEE 802.3u, IEEE 802.3x et Auto MDI/X Compatible avec le standard Homeplug AV - Coexistant avec les modules Homeplug 1.0 - Cryptage avec le protocole de sécurité AES 128 bits Débit de 200 Mbits/s Mode de transmission asynchrone Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK - Portée de 200m sur le réseau électrique Port Ethernet RJ45 - Consommation moyenne: 2,6 W en utilisation, 0,9 W en veille lorsque aucune donnée ne circule (ces données peuvent varier en fonction de l'installation électrique de votre maison) Alimentation interne 100 240VCA 50 / 60Hz Bouton d'association permettant d'ajouter un adaptateur Hercules ePlug 200 dans un réseau existant Voyants en façade

1.3. Configuration requise

Pour connecter des périphériques aux adaptateurs Hercules ePlug 200 :

• Une interface réseau de type Ethernet doit être disponible sur chaque périphérique à connecter (ordinateur, console de jeu, modem, routeur, décodeur TV, etc.)

Pour accéder à Internet avec l'adaptateur Hercules ePlug 200 :

Ligne Internet active Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur Modem ADSL Ethernet, modem cable, Box Internet (Livebox®, Freebox®, Neufbox®...)

1.4. Contenu de la boîte

Vérifiez que les éléments suivants sont bien prêts dans la boîte :

En fonction du pack :

• Hercules ePlug 200 Solo : 1 adaptateur Hercules ePlug 200 Duo : 2 adaptateurs

Guide de démarrage rapide en français Cable Ethernet (1 par adaptateur)

Note: Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est disponible en téléchargement sur http://www.hercules.com.

1.5. Description des voyants

: voyant d'alimentation : clignote lors du traffic

: voyant de connexion Ethernet :

allumé si le câble Ethernet est connecté - clignote lors des transferts de données

: voyant indiquant le statut de la connexion CPL :

• vert: connexion de très bonne qualité (débits supérieurs à 60 Mbits/s) orange: connexion de qualité moyenne-bonne (débits compris entre 60 et 40 Mbits/s)
• rouge: connexion de qualité médiocre (débits inférieurs à 40 Mbits/s)

1.6. Description de la connectique

① Prise d'alimentation pour brancher l'adaptateur Hercules ePlug 200 sur la prise secteur ② Port Ethernet permettant de relier l'adaptateur Hercules ePlug 200 à un périphérique (ordinateur de bureau, ordinateur portable, console de jeu, décodeur TV, modem/routeur, box Internet) ③ Bouton de réinitialisation des paramètres usine ④ Bouton d'association à double fonction, permettant

de connecter d'autres adaptateurs ePlug 200 au réseau (par un appui de moins de 10 secondes (recommandé : 3 secondes)) ou de générer aléatoirement un nouveau mot de passe réseau (par un appui de plus de 10 secondes)

Pour que l'adaptateur Hercules ePlug passe en mode veille, la carte réseau de l'ordinateur ou d'un autre périphérique réseau doit être inactive (pas de transfert de données). Pour en être certain, vous pouvez débrancher l'ordinateur de la prise secteur, notamment si vous n'avez pas l'intention de l'utiliser pendant une certaine période, ou, si l'ordinateur est branché sur une multiprise disposant d'un bouton Marche/Arrêt, vous pouvez appuyer sur le bouton Arrêt de celle-ci.

2. Installation de hercules ePLUG 200

L'adaptateur Hercules ePlug 200 a été conçu dans un souci de simplicité d'utilisation et d'installation. Si vous avez déjà acheté et installé des adaptateurs Homeplug (ou CPL), Hercules fournit un Guide d'installation rapide qui vous aide, au travers des plusieurs étapes dans l'ajout de vos adaptateurs Hercules ePlug 200 dans leur réseau CPL existant.

Si vous êtes novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils fournis aux chapitres 2.1 et 2.2.

Sinon, vous pouvez directement accéder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Duo qui détaillé, étape par étape, l'installation de votre Hercules ePlug 200.

Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la section 2.4. Vous avez déjà créé un réseau CPL : ajout d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 Solo ou Duo).

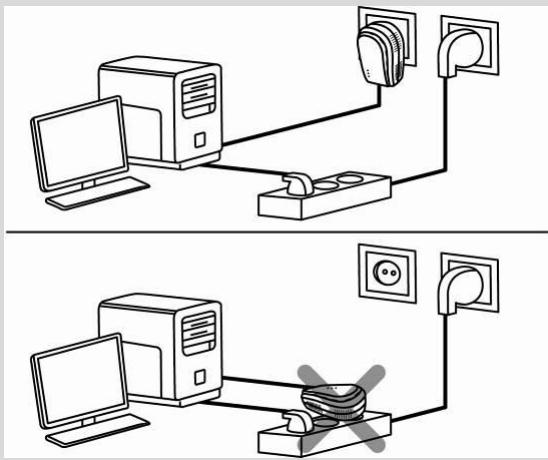

2.1. Comment placer hercules ePlug 200

Pour vous aider à brancher votre Hercules ePlug 200, commencez par besoin une prise électrique proche de l'équipement que vous souhaitez connecter et suivez les recommandations fournies ci-après.

Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter quelques recommandations :

• Branchez les adaptateurs et les périphériques (ordinateur, box,...) de préférence sur une prise murale distincte : une pour l'adaptateur et l'autre pour le périphérique à connecter au réseau CPL. Si vous utilisez une multiprise, évitez si possible de brancher sur la même multiprise un adaptateur et un périphérique.

2.2. Le CPL, partenaire du wifi dans votre maison

Dès lors que vous possédez un modem routeur ou une box, les équipements, qu'ils soient connectés en WiFi ou en CPL, peuvent tout à fait communier ensemble. Toutes les données sont acheminées à un point central, en l'occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.

Il est donc tout à fait possible de faire communier un ordinateur ou tout autre équipement réseau connecté en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.

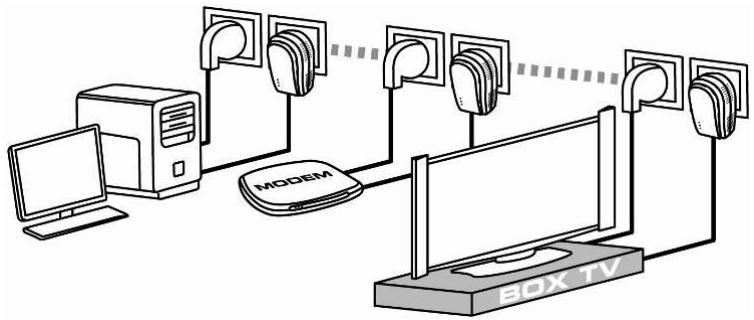

Vous trouvez dans les chapitres 2.2.1 à 2.2.3 différents exemples de réseaux purement CPL. Rien ne vous empêche d'y ajouter des périphériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.

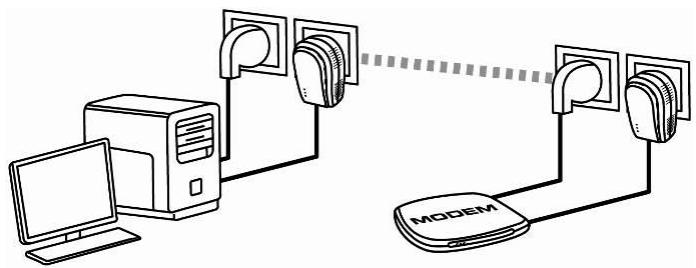

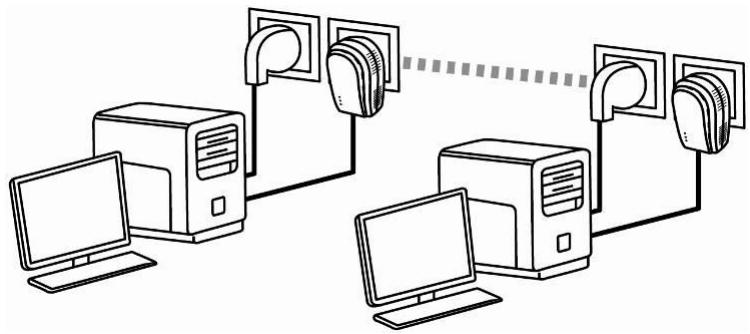

2.2.1. Connecter deux ordinateurs dans un réseau CPL

2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de hercules eplug 200 duo

Le standard Homeplug AV des adaptateurs Hercules ePlug 200 n'est pas compatible avec le standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs Homeplug 14 Mbits/s, mais ces deux standards peuvent coexister. En effet, si vous avez déjà installé un réseau CPL au standard Homeplug 1.0 (par exemple des adaptateurs Hercules ePlug 85), vous ne pourrez pas y ajouter d'adaptateurs Hercules ePlug 200. En revanche, rien ne vous empêche d'installer dans votre habitation un deuxième réseau composé d'adaptateurs Hercules ePlug 200 et de périphériques compatibles Homeplug AV.

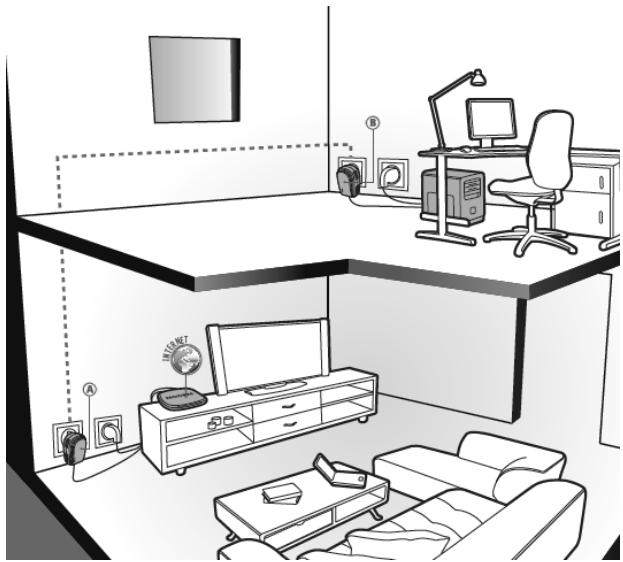

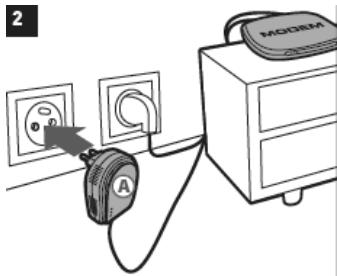

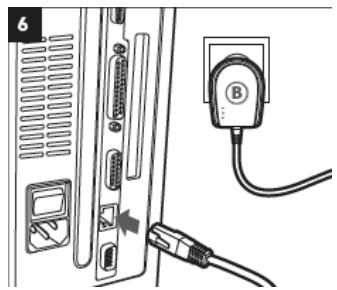

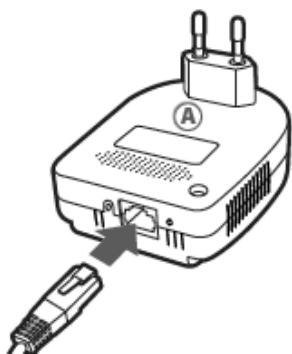

Pour installer un réseau CPL :

1. Connectez le câble Ethernet à la prise Ethernet de votre premier adaptateur.

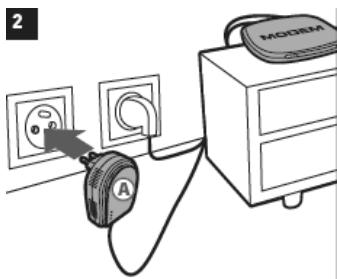

1. Branchez l'adaptateur sur une prise électrique située à proximité de l'appareil à connecter au réseau.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre appareil réseau (par exemple, un modem routeur).

1. Connectez le câble Ethernet à la prise Ethernet de votre deuxième adaptateur.

1. Branchez l'adaptateur sur une prise électrique située à proximité de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, évitez de brancher votre adaptateur directement sur une multiprise.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre appareil réseau (par exemple, un ordinateur).

Lorsque vos adaptateurs sont connectés, le voyant (statut de connexion) s'allume et indique le bon fonctionnement du réseau. La qualité du signal est également indiquée par un code couleur, expliqué au chapitre 1.5. Description des voyants.

Votre ordinateur peut maintenir accéder à Internet via votre modem, car les deux appareils sont connectés entre eux par le réseau CPL et ont le même mot de passe réseau.

2.4. Vous avez déjà créé un réseau CPL : ajustement d'un nouvel adaptateur à votre réseau (hercules ePlug 200 Solo ou Duo)

Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs Homeplug au standard AV (Hercules ePlug 200, par exemple). Vous souhaitez maintenant installer un ou plusieurs nouveaux adaptateurs Hercules ePlug 200 pour pouvoir agrandir votre réseau et connecter ainsi de nouveaux périphériques (imprimante, modem, routeur, console de jeu...).

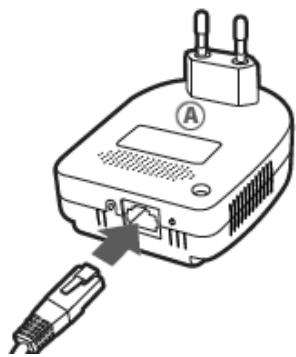

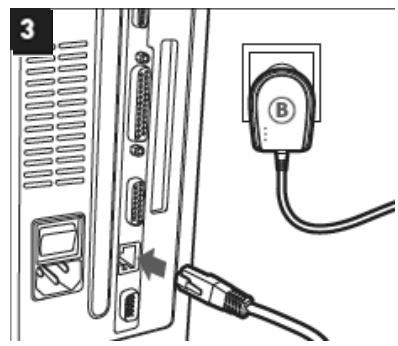

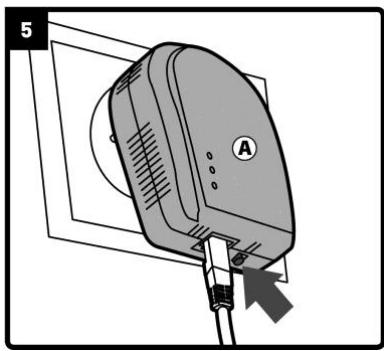

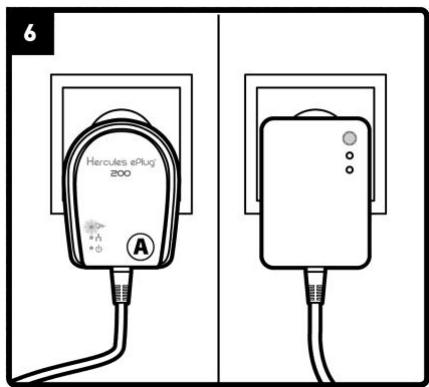

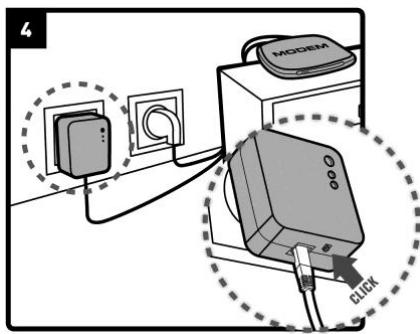

1. Connexion ethernet et branchement électrique de votre nouvel adaptateur hercules eplug 200

• Connectez le câble Ethernet à la prise Ethernet de votre nouvel adaptateur.

• Branchez le nouvel adaptateur sur une prise électrique située à proximité de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, évitez de brancher votre adaptateur directement sur une multiprise.

• Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre appareil réseau (ici, un ordinateur).

• Appuyez pendant 3 secondes sur le bouton d'association de l'un des adaptateurs déjà connectés au réseau.

Vous avez 2 minutes pour associer le nouvel adaptateur.

• Appuyez pendant 3 secondes sur le bouton d'association de l'adaptateur Hercules ePlug 200.

Le voyant doit s'allumer lors de la connexion au réseau.

-Renouvelez l'opération pour ajouter un autre adaptateur Hercules ePlug 200.

2. Connexion au réseau

Le mot de passe réseau est appliqué à l'adaptateur Hercules ePlug qui peut désormais communiquer avec tous les adaptateurs du réseau existant.

Si la connexion de votre adaptateur au réseau a échoué, plusieurs causes sont possibles.

Cause n°1 : Vous n'avez peut-être pas effectué correctement l'association :

• Appuyez pendant 3 secondes sur le bouton d'association (également appelé bouton de sécurisation chez certains constructeurs) de l'adaptateur faisant partie de votre réseau existant.
• Effectuez l'association en appuyant pendant 3 secondes sur le bouton d'association de votre adaptateur Hercules ePlug 200. Vous disposez de 2 minutes pour cette opération.

Cause n°2: Votre adaptateur n'est peut-être pas correctement branché sur une prise électrique ou cette prise n'est pas alimentée :

L'adaptateur s'allume.

Cause n°3 : Notre réseau électrique est peut-être fortement perturbé par d'autres appareils proches de votre adaptateur :

• Évitez de brancher votre adaptateur directement sur une multiprise.
• Débranchez les appareils connectés proches de l'adaptateur.
• Essayez de brancher l'adaptateur sur une autre prise.

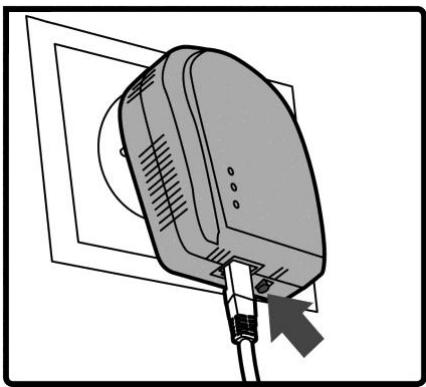

2.5. Comment changer le mot de passe réseau

Lorsque vous installez un réseau CPL, un mot de passe aléatoire est automatiquement généré. Vous pouvez générer un nouveau mot de passe aléatoire en toute simplicité grâce à la fonction de réinitialisation du bouton d'association.

Si vous changez le mot de passe réseau d'un adaptateur, celui-ci ne peut plus faire partie du réseau.

• Appuyez plus de 10 secondes sur le bouton d'association de l'adaptateur dont vous souhaitez changer le mot de passe.

Attendez le redémarrage de l'adaptateur.

• Associez les autres adaptateurs en appuyant pendant 3 secondes sur le bouton d'association de l'adaptateur qui fait déjà partie du réseau que vous souhaitez créé, puis sur celui que vous souhaitez intégrer à ce réseau.
• Renouvelez l'opération pour tous les adaptateurs.

3. Votre RESEAU CPL en pratique

Maintenant que votre réseau CPL est installé, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montrer comment partager des dossiers, une imprimante, ou faire profiter ses amis de sa connexion ADSL pour jouer en ligne.

3.1. Quelques prérequis

• Les procédures décrites dans ce chapitre diffèrent selon le système d'exploitation. Veillez à bien vous reporter aux chapitres correspondant à votre système.
• Vous avez créé un réseau CPL composé d'un ou plusieurs périphériques (ordinateur(s), modem, routeur, « Box » Internet, imprimante...).
• Les procédures de partage de connexion Internet s'appliquent aux ordinateurs ou périphériques connectés à votre modem routeur via un réseau CPL composé d'adaptateurs Hercules ePlug.
• Pour partager une connexion Internet, votre routeur et votre modem (ADSL Ethernet, Câble ou « Box » Internet) doivent être branchés à un adaptateur Hercules ePlug lui-même branché sur une prise de courant, puis allumés, et votre ligne Internet doit être activée.

3.2. Identifier son type de réseau CPL : infrastructure ou ad hoc

Le type de réseau CPL dépendra du matériel dont vous disposez.

Vous reliez...	Vous étés en mode...
un ou plusieurs ordinateurs à un modem routeur ADSL (ou un modem ADSL Ethernet relié à un routeur).	Infrastructure, dans lequel les adaptateurs sont connectés à votre routeur. Le mode Infrastructure convient à l'échange de données, au jeu en réseau, mais aussi au partage de connexion Internet et/ou d'une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre routeur, reportez-vous à la documentation du fabricant.
l'un de vos ordinateurs par cable directement à un modem ADSL USB ou Ethernet	Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les ordinateurs sont directement connectés les uns aux autres, par cable ou par CPL, sans aucun routeur. Le mode Ad hoc convient à l'échange de données ou au jeu en réseau entre deux ordinateurs.

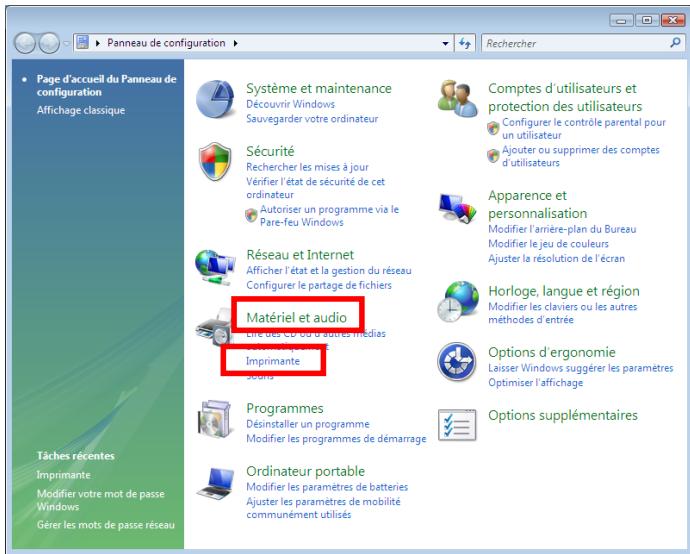

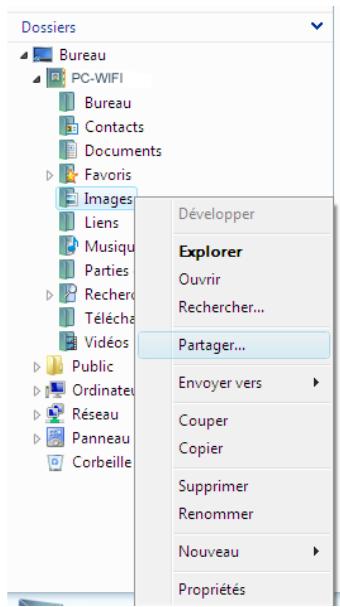

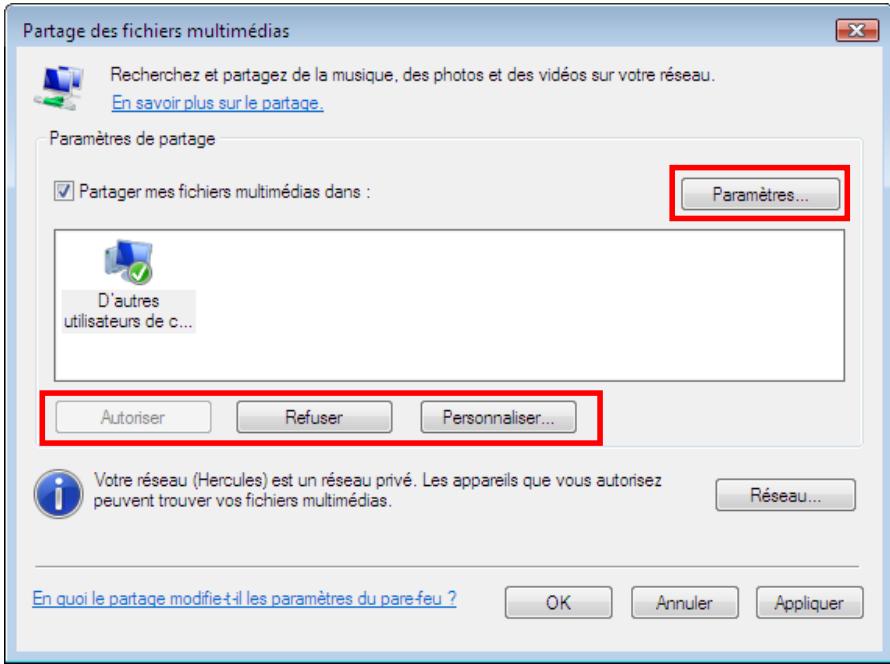

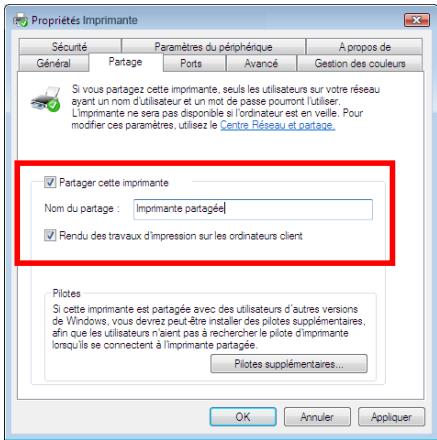

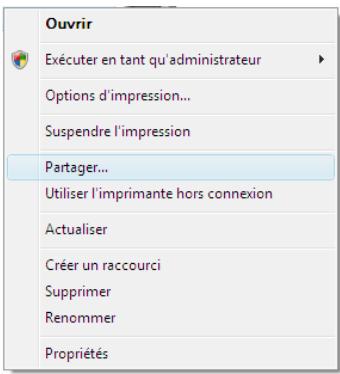

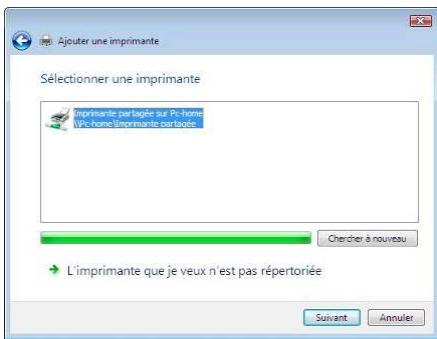

3.3. Ordinateurs sous windows vista : partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL entre des ordinateurs Equipés de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista et un système d'exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos ordinateurs. Pour savoir comment créer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque: les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Voues aze associé votre ordinateur a un reseau prive (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possiblité de voir des peripheriques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Voues allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, YOUR connexion Internet ouvoe imprimante.

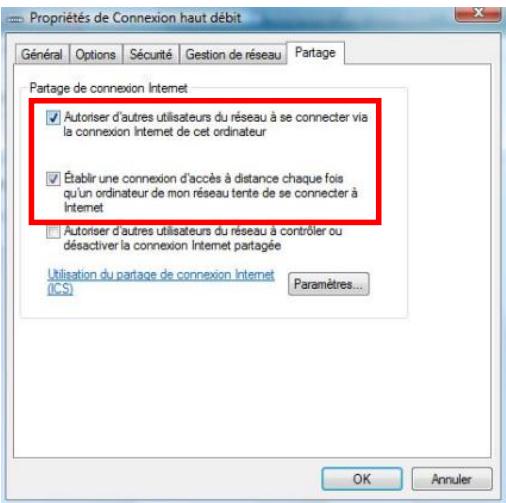

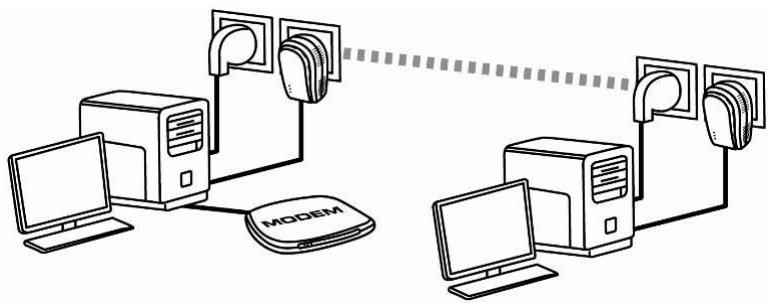

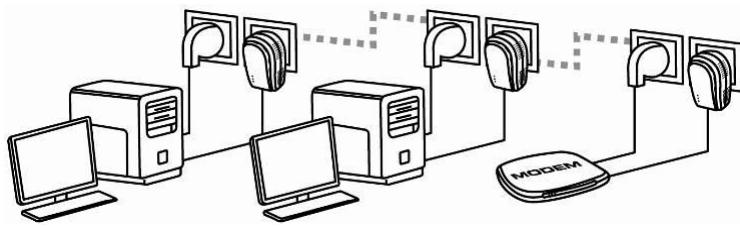

3.3.1. Windows vista : partager une connexion ADSL dans un réseau de type infrastructure

Rappel: Si vous disposez d'une box Internet, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les ordinateurs sont connectés à votre point d'accès, en l'occurrence libre voce, votre modem routeur ou libre routeur connecté à un modem, via le réseau CPL. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs.

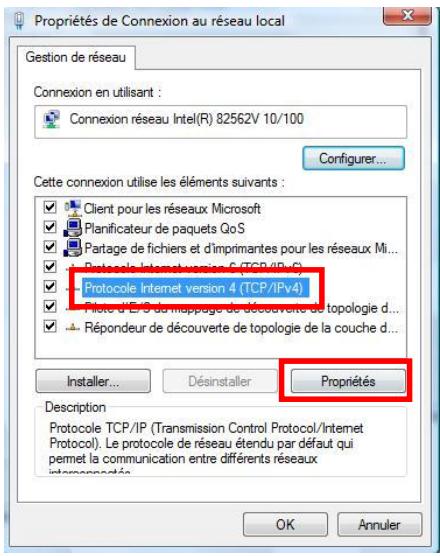

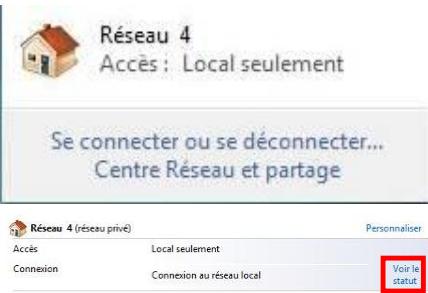

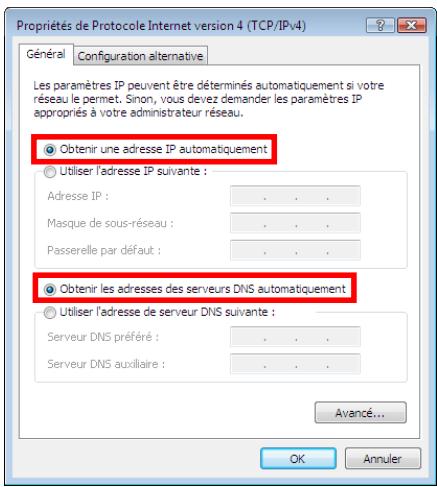

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion internet partagée :

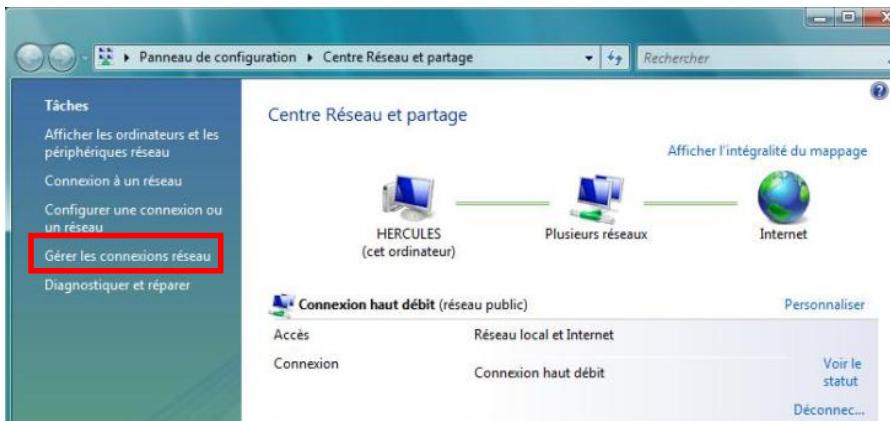

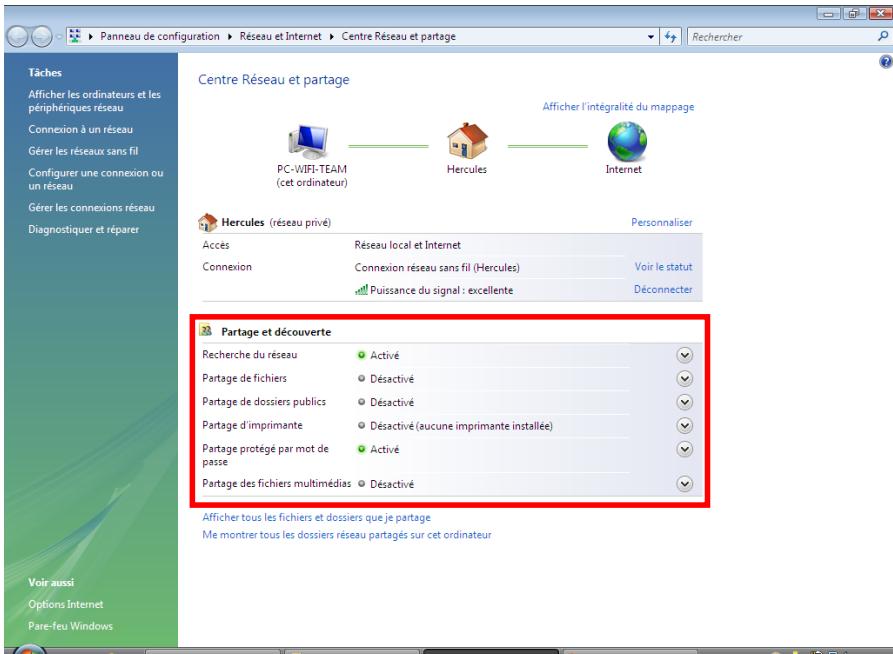

1. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
2. Cliquez sur le lien Voir le statut.

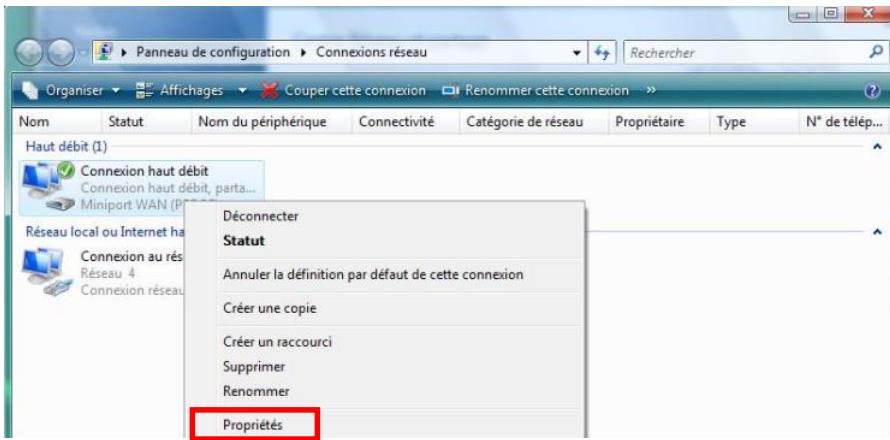

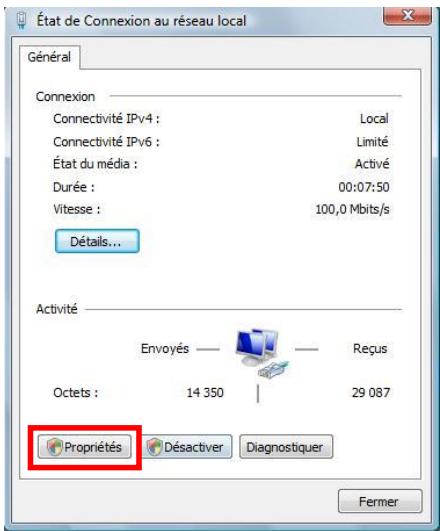

1. Dans la fenêtre État de Connexion réseau, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Dans l'onglet Propriétés de Connexion réseau, sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour valider.
3. Procédez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour accéder à Internet, il vous suffit MAINTENANT de lancer votre navigateur Internet.

3.3.2. Windows vista : partager une connexion ADSL dans un réseau de type ad hoc

Prenons l'exemple d'un réseau CPL Hercules composé, d'une part, d'un modem ADSL USB ou Ethernet directement relié par un câble à l'un de vos ordinateurs (que l'on appellera Point de connexion A), et, d'autre part, d'un ordinateur (que l'on appellera Point de connexion B) qui peut accéder à Internet.

Point de connexion A Point de connexion B

Vous êtes en mode Ad hoc. Dans ce mode, les ordinateurs sont directement connectés entre eux, sans point d'accès (ou routeur), via le réseau CPL. Pour que le Point de connexion B accède à la connexion ADSL du Point de connexion A:

• Le Point de connexion B doit faire partie du même réseau CPL que le Point de connexion A.
• L'ordinateur relié au modem doit être allumé.
• La ligne Internet doit être activée.

Actuellement connecté à :

Connexion haut débit

Accès: Réseau local et Internet

Réseau 4

Accès: Local seulement

Se connecter ou se déconnecter...

Centre Réseau et partage

1. Accédez au Centre Réseau et partage en cliquant sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Réseau et partage.

3. Cliquez avec le bouton droit de la souris sur connexion haut débit, puis sélectionnez l'option propriétés.

1. Dans l'onglet Partage, cochez les cases Autoriser d'autres utilisateurs du réseau à se connecter via la connexion Internet de cet ordinateur et Établ .

Note: L'option Établi permet d'activer la connexion Internet de l'ordinateur connecté au modem si ce dernier ne l'est pas au moment où un autre ordinateur souhaite se connecter à Internet.

Vous pouvez maintenant accéder à Internet via tous les ordinateurs de votre réseau.

3.3.3. Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Réseau et partage, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

Activer le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut accéder aux fichiers et aux imprimantes que vous avez partagés à partir de cet ordinateur.

Activer le partage de fichiers

Désactiver le partage de fichiers

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent accéder.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage de dossiers publics.
• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et creator des fichiers (le contenu de ces dossiers ne contiendaure aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désacté

Quand le partage du dossier Public est activé, les personnes du réseau peuvent accéder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers. Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers. Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'accéder à ce dossier)

Applicuer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage d'imprimante

Remarque: pour activer le partage d'imprimante, vous devez avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.

Activer le partage d'imprimante

Désactiver le partage d'imprimante

Appliqueer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidéos et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périphériques du réseau peuvent accéder aux morceaux musicaux, aux images et aux vidéos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désigner les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

3.3.4. Windows vista : mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de définir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

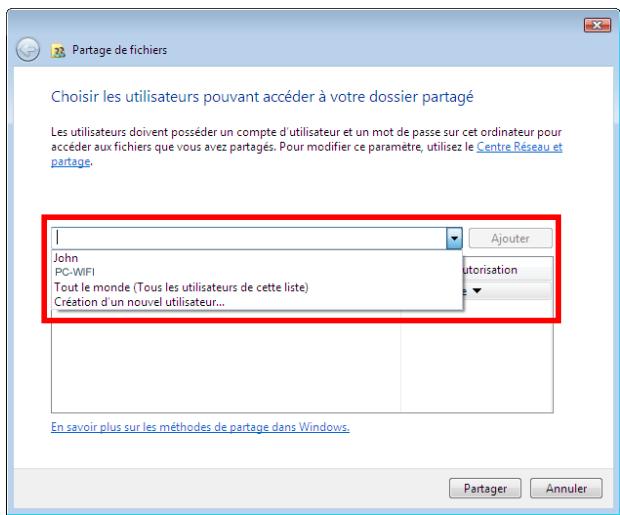

1. Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque: Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créer de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utilisateur...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur : Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'accéder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: Utilisateurs\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminer.

Le dossier est désormais partagé. Vous pouvez maintenir afficher tous les dossiers et fichiers partagés sur l'ordinateur ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montre tous les dossiers réseau partagés sur cet ordinateur

3.3.5. Ordinateurs sous windows vista : accéder aux dossiers partagés

1. Dans l'explorateur de fichiers, accessible dans Démarrer/Ordinateur, double-cliquez sur Réseau.

Vous accédez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: UtilisateursWes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
2. Si un mot de passe a été défini, saisissez votre nom d'utilisateur et votre mot de passe.

Tous les dossiers partagés apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partagés.

3.3.6. Windows vista : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison connectés en réseau via des adaptateurs Hercules ePlug.

Pour accéder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et sélectionnez l'option Partager...

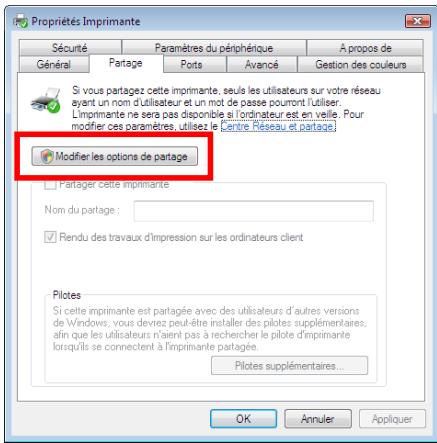

1. Dans la fenêtre Propriétés de l'Imprimante, cliquez sur le bouton Modifier les options de partage.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
3. Cochez la case Partager cette imprimante.
4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

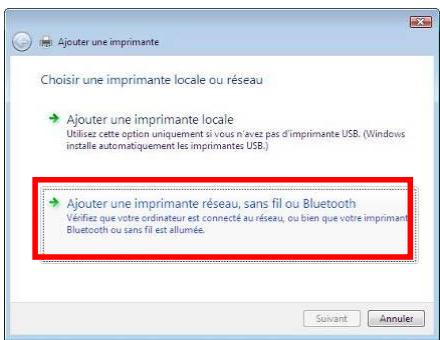

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

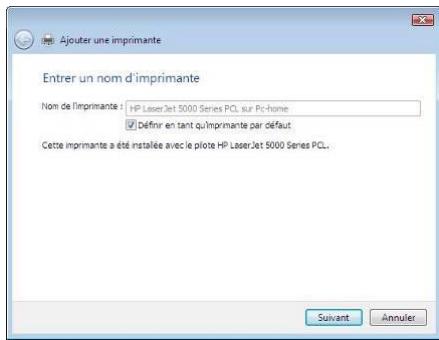

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.

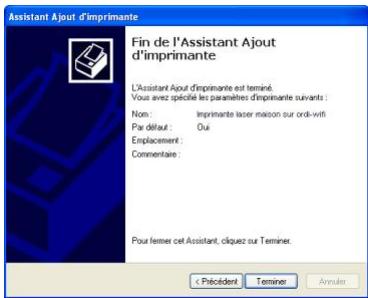

2. Cliquez sur Terminer pour fermer l'assistant.

3.4. Ordinateurs sous windows XP : partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créer un véritable réseau domestique.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Assistant de configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

Assistant de configuration du réseau

L'Assistant a trouvé un matériel réseau déconnecté.

Les connexions réseaux ci-dessous sont déconnectées. Connectez vos cables réseau ou autrement connectez Your matériel réseau, puis cliquez sur Suivant.

Connexions

Connexion au réseau local

Realtek RTL8139/810x Family Fast Ethernet NIC

noter le matériel réseau disconnected

<Préçédent

Suivant>

Annuler

Assistant de configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'assistant a trouvé une connexion Internet partagée sur l'ordinateur "Péripérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur?

Oui, utiliser la connexion partagée pour l'accès Internet de cet ordinateur (recommandé) Non, me permettre de choisir un autre moyen de me connecter à Internet

<Précièdent

Suivant>

Annuler

1. Cliquez sur Démarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau. L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant. La fenêtre ci-contre peut apparaître si l'Assistant a trouvé un matériel réseau déconnecté.
3. Si votre connexion réseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de leur périhérique réseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur). La fenêtre ci-contre peut apparaître si l'Assistant a trouvé une connexion Internet partagée sur l'ordinateur.
4. Sélectionnez Non, ne me permettre de désirer un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Assistant de configuration du réseau

Sélectionnez une méthode de connexion.

Sélectionne la description qui correspond le mieux à cet ordinateur:

Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via ce ordinateur. Voir un exemple. Ce ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle. Voirunexampie Autre

En savoir plus sur les configurations réseau domestique et petite entreprise

<Précédent

Suivant>

Annuler

Assistant de configuration du réseau

Sélectionnez votre connexion Internet.

Sélectionnez votre connexion Internet à partir de la liste suivante.

L'Assistant a préférenciée "Connexion au réseau local 2" en tant que connexion la plus susceptible d'être correcte.

Connexions :

Connexion 13942

Carte réseau 1394 #2

Connexion réseau sans fil

Hercules Wireless PCI Card HWGPCI-54

En savoir plus sur Comment déterminer votre connexion Internet.

Suvant:

Annuler

Assistant de configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous avez sélectionnée n'est pas recommandée car plus d'un ordinateur se connecte directement à Internet. Il n'y a pas de moyen de sécurité pour partager des fichiers entre ordinateurs en protégeant tout ordinateur des menaces de sécurité Internet.

Microsoft recommande un réseau en lequel tous les ordinateurs se connectent à Internet via un seul ordinateur ou via une passerelle résidentielle.

C. Assistant assistive le pare-feu de connexion Internet (ICF) sur ceroideur, ICF v protege et l'oulement d'une couverture de la société à la société en employant cet ordre ou partageant des fichiers avec d'autres ordinateurs de ce réseau.

Pour en savoir plus sur les configurations réseaux ou des techniques réseaux avancées, les options de recherche et innovation actuelle, consultez Consultations réseaux recommendées dans le Centre d'aide et de support

<Précièdent

Suivant:

Annuler

Annulier

1. Dans la fenêtre Sélectionnez une méthode de connexion, désélectionnez l'option Autre.
2. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.
3. Si la fenêtre ci-contre apparait, Sélectionnez la connexion au réseau local (voite carte réseau Ethernet), puis cliquez sur Suivant.
4. Lorsque cet écran d'avertissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez un modem routeur Hercules, vos ordinateurs sont déjà protégés par le pare-feu intégré.

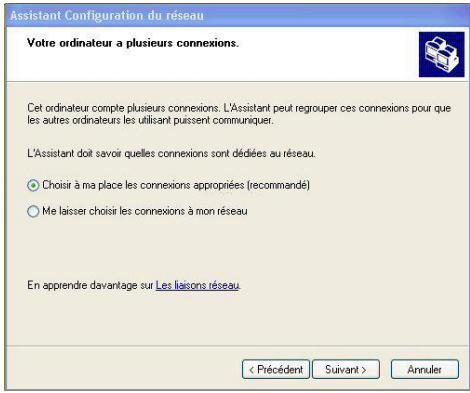

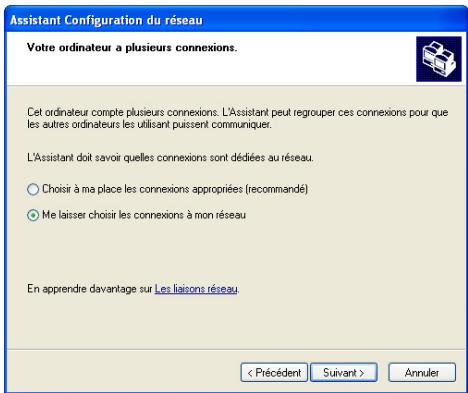

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistant CDF les connexions appropriées.
2. Cliquez sur Suivant.

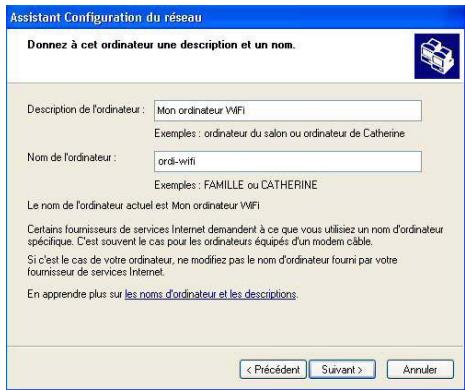

3. Saisissez le nom de l'ordinateur et eventuellesment une description. Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordiCPL ou julie, par exemple).
4. Cliquez sur Suivant.

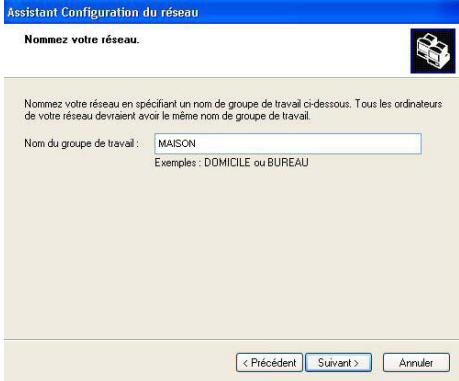

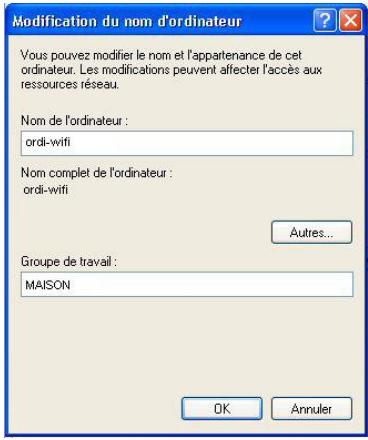

5. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellement une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.
2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Assistant de configuration du réseau

Vousavezpresquefini...

Vous avez déclenché l'assistant de configuration du réseau sur chaque ordinateur du service. Il ne s'est pas exécuté, et le service est en charge par les ordinateurs XP, vous pouvant utiliser le CD de Windows XP ou le disque d'intervention du réseau.

Que voulez-vous faire?

Créer un disque d'installation du réseau Utiliser le disque d'installation du réseau que je possède déjà Utiliser mon CD de WindowsXP Terminer uniquement cet Assistant, je n'ai pas besoin de l'exécuter sur d'autres ordinateurs

<Précièdent

Suivant

Annuler

Fin de l'assistant configuration du réseau

Vous avez correctement paramétré cet ordreur pour la mise en réseau domestique ou petite entreprise.

Pour obliger d'aller sur la mise en réseau ou petite entreprise, sauf que les rubriques suivantes dans le Centre d'aide et de support.

Partager les fichiers et dossiers Utiliser le dossier Documents partagés

Pour ajouter d'autres ordinateurs sur le réseau, clique sur Démarrer puis clique sur Favoris réseau.

Pour fermer cet Assistant, cliquez sur Terminer.

<Précièdent

Termines

Annuler

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

3.4.2. Windows XP : utiliser l'assistant configuration du réseau dans un réseau de type ad hoc

Procédez comme suit pour chaque ordinateur :

Assistant de configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé un matériel réseau déconnecté.

1. Si votre connexion réseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de leur périhérique réseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).

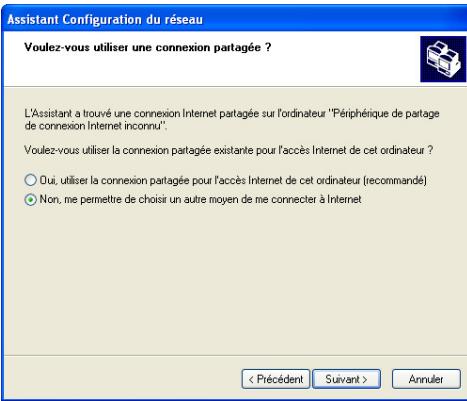

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, ne me permettre de désirer un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Sur l'ordinateur équipé du modem ADSL :

1. Dans la fenêtre Sélectionnez une méthode de connexion, CHOISISEZ l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
2. Cliquez sur Suivant, puis sélectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Me laisser choisir les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion au réseau local et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui sont utilisés la connexion internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion, désélectionnez l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle.
2. Cliquez sur Suivant.

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.
2. Cliquez sur Suivant.

Poursuivez comme suit pour chaque ordinateur :

1. Saisissez le nom de l'ordinateur et éventuellement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-CPL ou julie, par exemple).

1. Cliquez sur Suivant.

1. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellement une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.
2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant configure l'ordinateur. Cette opération peut prendre quelques minutes.

Si votre réseau n'est composé que d'ordinateurs sous Windows XP:

1. Sélectionnez l'option Terminer uniquement cet Assistant.

Si votre réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000):

1. Vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant. Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Vous pouvez maintenant accéder à Internet en lançant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous devez établir la connexion Internet sur l'ordinateur équipé du modem.

3.4.3. Windows XP : mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.

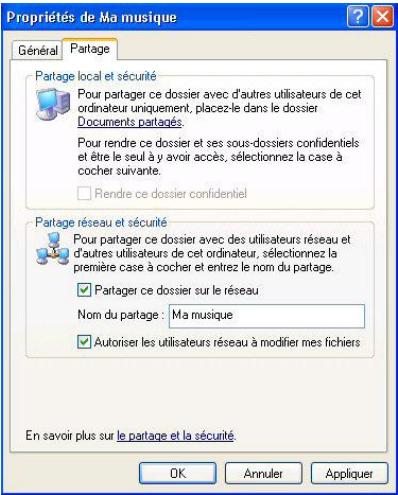

2. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait délier les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers sont alors placés dans un dossier Documents partagés. Partage réseau et sécurité permet en revanche de partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de créer un dossier spécifiquement destiné à cet usage et d'y placer les fichiers à partager.

3.4.4. Ordinateurs sous windows XP: accéder aux dossiers partagés

Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférible que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Démarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accédez directement à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissant.

3.4.5. Windows XP : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison équipés d'un adaptateur Hercules ePlug.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.
4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.
5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.
7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion CPL. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Démarrer/Panneau de configuration/Performances et maintenance/Système.

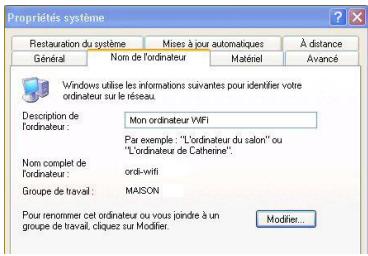

2. Dans la fenêtre Propriétés du système, sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinaire, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-CPL ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

3.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau

Votre réseau CPL ne se limite pas aux ordinateurs sous Windows. Il accepte également les ordinateurs d'autres systèmes d'exploitation, tels que MAC OS ou Linux.

Pour savoir comment partager Internet, des dossiers, des imprimantes... sous macOS ou Linux, reportez-vous à la documentation du fabricant.

Outre les PC et ordinateurs portables, vous pouvez ajouter une large palette d'équipements réseau à votre réseau CPL : console de jeu, imprimante, décodeur TV, modem routeur, box Internet, point d'accès... à condition que cet équipement dispose d'un port Ethernet.

Pour savoir comment paramétrer ces équipements, reportez-vous à la documentation du fabricant.

4. Assistance technique

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://fs.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur problème.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet) :

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h* Le samedi et le dimanche de 7h à 12h* * heures de l'Est
France	0 299 93 21 33	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique (Français)	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

5. Garantie

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, de négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

6. Recommandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisé ou l'emballage.

En fonction de leurs caractéristiques, les matériels peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S. A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Hercules ePlug™ 200 est une marque de Guillemot Corporation S. A. Microsoft® Windows® Me, 2000, XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Mac OS® est une marque déposée d'Apple Computer, Inc. aux États-Unis et dans d'autres pays. Linux® est une marque déposée de Linus Torvalds. Intell® est une marque déposée par Intellion Corporation. Toutes les autres marques et tous les autres noms déposés reconnus nationalement ou internationalement sont également reconnus par les générées. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'ue

Cet équipement peut être utilisé en: AT, BE, FR, DE, IE, IT, LU, NL, PL, ES, SE, GB, FI, CH.

Par la première, GUILLEMOT CORPORATION déclare que l'appareil ePlug200 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site : http://ts.hercules.com/download/PLC/DoC/ePlug200/DoC-fra_ePlug200.pdf

Hercules est une division de Guillemot Corporation

© Guillemot Corporation S. A. 2009. Tous droits réservés.

Aucune partie de ce manuel ne peut être produite, résumée, transmise, transmise, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à quelle fin ou par quelles moyens que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistrements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation S. A.

Responsabilité limitée

Guillemot Corporation S. A. se réserve le droit de modifier les spécifications à tout moment sans préavis. Les informations fournies dans ce document sont censées être précises et fiables. Cependant Guillemot Corporation S. A. n'assume aucune responsabilité concernant leur utilisation, ni leur contrefaçon ou les autres droits des tiers résultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne seront pas disponibles dans la version que vous possédez. Autant que possible, le CD-ROM d'installation contiendra un fichier README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la présente documentation.

Connectez-vous maintenant sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficier de mises à jour du manuel de l'utilisateur. Vous pourrez également découvrir la gamme de produits Hercules et obtenir des informations sur les nouveaux à partir.

Contrat de licence utilisateur final

IMPORTANT: veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l'utilisateur, pour un emploi respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous êtes en désaccord avec les termes et les conditions du Présent Contrat, veuillez retourner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivent la date de votre achat à l'endroit où vous l'avez acheté.

La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S. A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Log. L'acquéreur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.

Guilemot Corporation S. A. se réserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquéreur s'engage à renvoyer le Logiciel à Guilemot Corporation S. A. ainsi que toutes les copies.

1. La licence est accordée à l'acquéreur d'origine seulement. Guillemot Corporation S. A. reste propriétaire et titulaire du Logiciel et se réserve tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lie et accepte les termes et conditions du Présent Contrat.
2. L'acquérateur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiée vers un autre ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
3. L'acquéreur reconnaît et accepte le copyright apparentant à Guillemot Corporation S. A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel.
4. La licence octroie à l'utilisateur le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également sur la copie.
5. Sauf dans les limites permises expressement par le Présent Contrat, l'acquéreur ne peut pas s'engager à, ni permettre à un tiers de s'engager à : fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de quelque soit que ce soit; désassembler, décompiler ou modifier le Logiciel d'une quelconque manière ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utilisateur; faire des copies ou des traductions du Manuel de l'utilisateur.
