Type de produit	Sélecteur d'accès pour automatisation de portes
Marque	CAME
Modèle	S6000
Dimensions du boîtier externe (L x H x P)	80 x 80 x 40 mm
Dimensions du boîtier à encastrer (L x H x P)	70 x 70 x 35 mm
Poids	Environ 150 g
Alimentation	24 V AC/DC, 50/60 Hz
Consommation électrique (veille)	50 mA
Augmentation par sortie activée	50 mA
Nombre de sorties	Jusqu'à 4 sorties (contact sec)
Fonctions principales	Contrôle d'accès, gestion de portes, activation de sorties
Type de montage	Encastré ou en saillie (boîtier fourni)
Raccordement électrique	Bornier à vis, jusqu'à 1,5 mm²
Matériau du boîtier	Plastique ABS résistant aux UV
Indice de protection	IP55 (boîtier externe)
Température de fonctionnement	-20 °C à +55 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits agressifs
Sécurité	Protection contre les inversions de polarité et les surtensions
Pièces détachées et réparabilité	Groupe sélecteur et vis de fixation disponibles en pièces détachées
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - S6000 CAME

Quelle est la tension d'alimentation du sélecteur S6000 ?

L'alimentation est de 24 V AC/DC, avec une consommation de 50 mA en veille et 50 mA supplémentaires par sortie activée.

Comment monter le boîtier du sélecteur ?

Fixez le boîtier externe (A) au mur avec des chevilles, ou encastrez le boîtier (B) dans le mur. Passez les câbles dans les trous prévus, puis installez le bâti couvercle avant de réaliser le branchement électrique.

Combien de sorties peut gérer le S6000 ?

Le sélecteur peut gérer jusqu'à 4 sorties. Chaque sortie activée augmente la consommation de 50 mA.

Puis-je utiliser le S6000 en extérieur ?

Oui, le boîtier externe a un indice de protection IP55, ce qui le rend adapté à une utilisation en extérieur sous abri.

Quelles sont les dimensions exactes des boîtiers ?

Le boîtier externe mesure 80 x 80 x 40 mm, et le boîtier à encastrer mesure 70 x 70 x 35 mm.

Comment nettoyer le sélecteur ?

Utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs qui pourraient endommager le plastique.

Le S6000 est-il compatible avec tous les automatismes CAME ?

Oui, il est conçu pour fonctionner avec les cartes commandes CAME. Vérifiez toutefois la compatibilité électrique de votre installation.

Que faire si le sélecteur ne répond plus ?

Vérifiez l'alimentation 24 V, les connexions électriques et l'état des fusibles. Si le problème persiste, contactez le support CAME.

Où puis-je trouver des pièces détachées pour le S6000 ?

Les pièces détachées comme le groupe sélecteur et les vis de fixation sont disponibles auprès de votre revendeur CAME ou sur leur site officiel.

Comment télécharger la notice complète ?

Rendez-vous sur notice-facile.com, recherchez 'CAME S6000' et téléchargez le PDF gratuitement.

MODE D'EMPLOI S6000 CAME

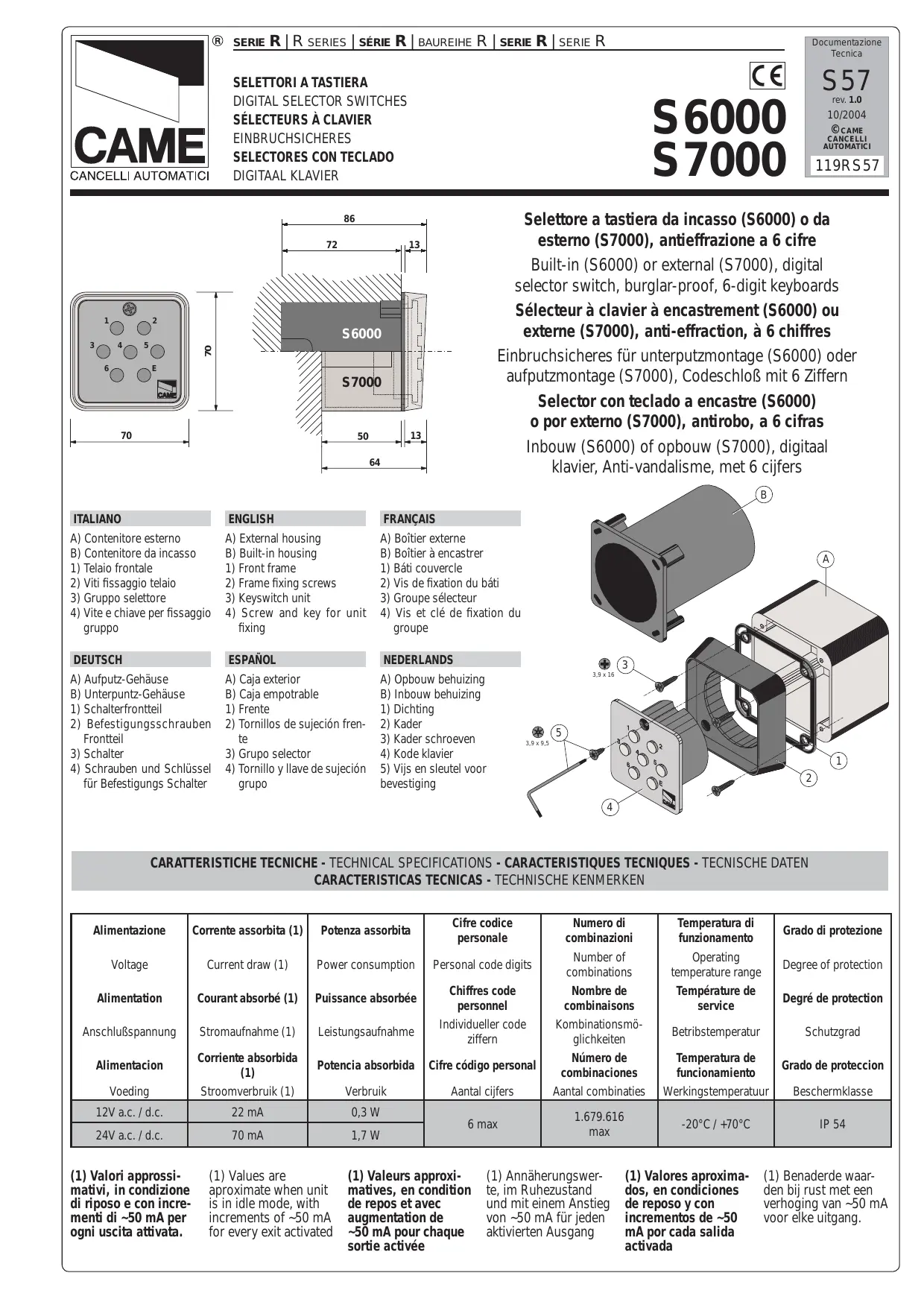

A) Boîtier externe B) Boîtier à encastrer 1) Bât couvercle 2) Vis de fixation du bât 3) Groupe sélecteur 4) Vis et clé de fixation du groupe

Valeurs approximatives, en condition de repos et avec augmentation de

50 mA pour chaque sortie activée

• Prévoir la pose des câbles électriques depuis la carte commande jusqu'au point prévu pour la fixation du sélecteur; -Fixer le boîtier du sélecteur au mur (A) avec des chevilles ou, en cas de boîtier à encastrement (B), l'introduire dans le mur en introduisant les câbles électriques de branchement à l'intérieur du boîtier (utiliser pour cela les trous déjà percés);
• Fixer le bati du couvercle (1);
• Effectuer le branchement électrique;
• Installer le groupe sélecteur (3) et le fixer au bati.

Montage

Toutes les données ont été contrôlées très soigneusement. Nous n'assumons de toute façon aucune responsabilité pour les erreurs ou omissions éventuelles.
