MODE D'EMPLOI CHICCA PLUS ARCO
POELE à Pellets mod. Chicca Plus
Sommaire
1.1 Generalités 5
1.2 Présentation du produit 5
1.3 Responsabilité du fabricant 5
1.4 Pièces de rechange 6
1.5 Plaque signalétique 6
1.6 Caractéristiques techniques 7
1.7 Accessoires livres avec le poèle 7
2 CONSIGNES DE SECURITE 7
2.1 Pour l'installateur 7
2.2 Pour l'utilisateur 8
3 InstallaTION 8
3.1 Ou placer le poèle 8
3.2 Contrôle de la compatibilité avec des dispositifs existants 8
3.3 Description des principales parties du poèle 9
3.4Evacuation des fumées du poèle 9
3.4.1 Raccordement au conduit de fumées 10
3.4.2 En cas d'incendie 10
3.4.3 Section du conduit 10
3.4.4 Dépression 11
3.5 Distances minimum de sécurité 11
3.5.1 Champ de rayonnement 11
3.5.2 Ventilation du local 11
4 UTILISATION 12
4.1 Console 12
4.1.1 Description de la console 12
4.1.2 Ecrans 12
4.1.3 Signification des LED 12
4.1.4 Description des touches 13
4.2 Procedure d'allumage / Reglages / Programmations 13
4.2.1 Allumage du poèle 14
4.2.2Chargement du pellet 14
4.2.3 Enflammation 15
4.2.4 Poèle en travail 15
4.2.5 Modification de la puissance calorifique programmée 16
4.2.6 Modification de la température ambiente souhaitée 17

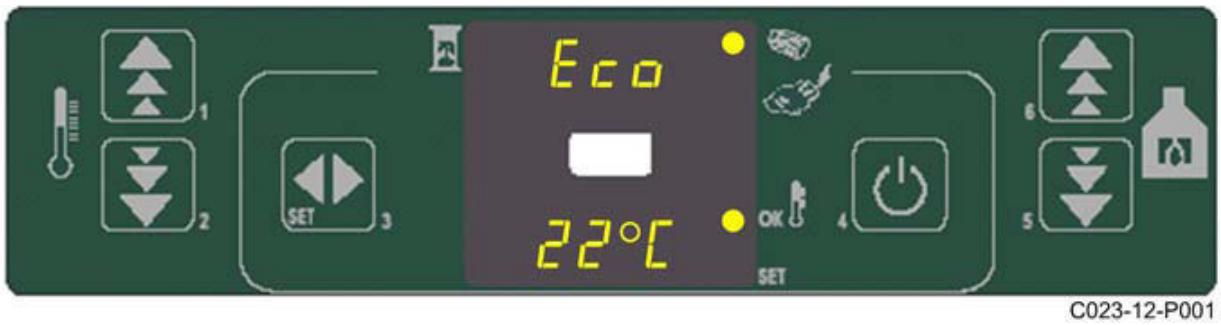

4.2.7 Atteinte de la température de consigne (SET) 17
4.2.8 Extinction du poèle 17

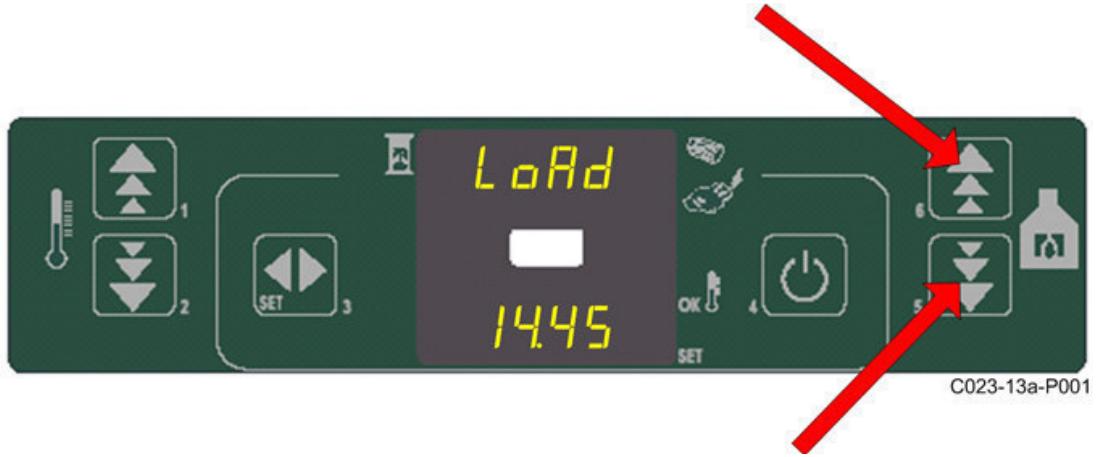

4.2.9 Chargement forcede pellets 18

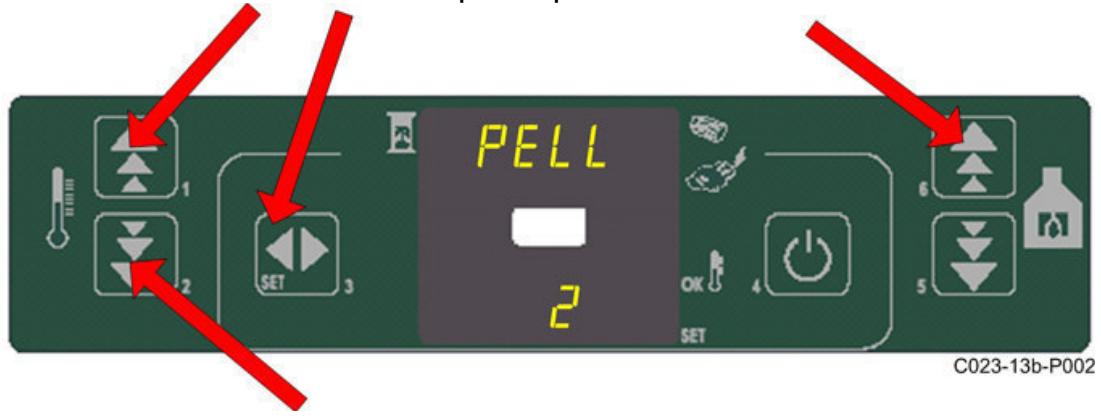

4.2.10 Sélection du type de pellet 19
4.2.11 Nettoyage du creuset 19

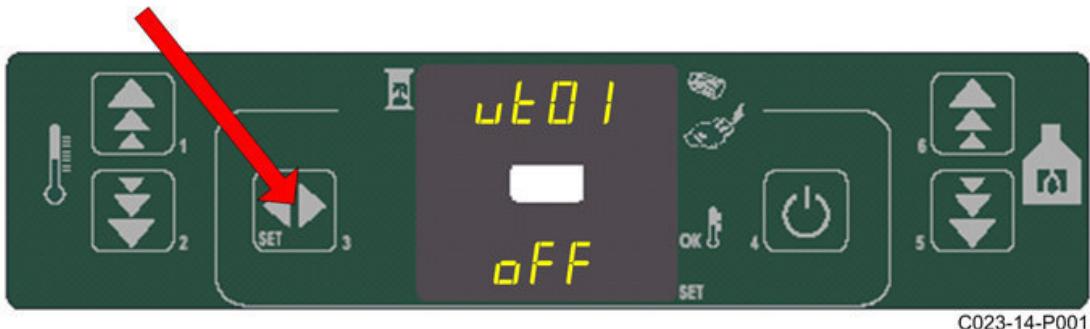

4.3 Chronothermostat 20
4.4 Les fonctions et instructions ci-dessous ne sont valables que pour les apparèils équipés de l'option chronothermostat. 20

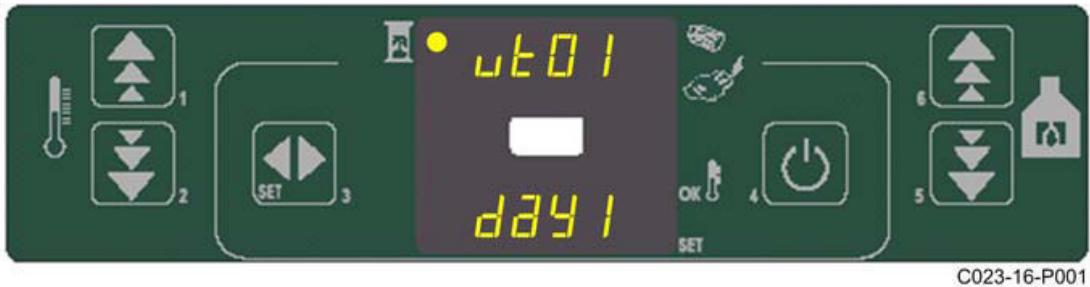

4.4.1 Paramètres du chronothermostat 20
4.5 Que ce passe-t-il si 22

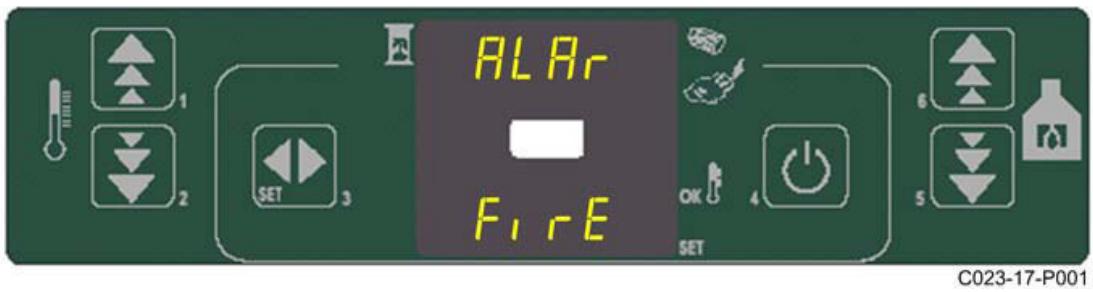

4.5.1 Le pellet ne s'enflamme pas 22

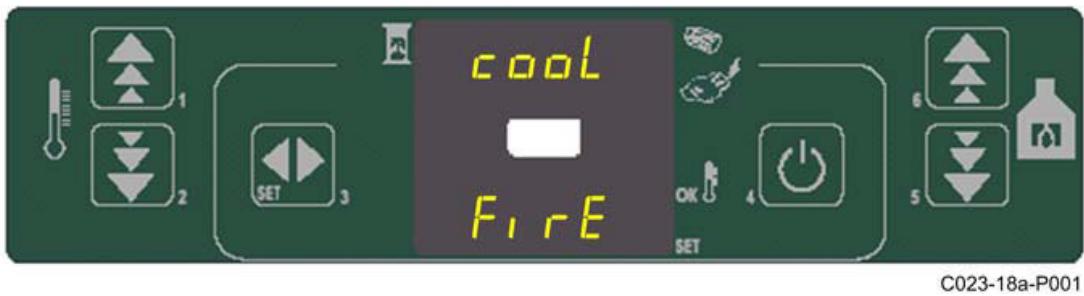

4.5.2 Chute de tension électrique 23
4.5.3 Signalisation des alarmes 23

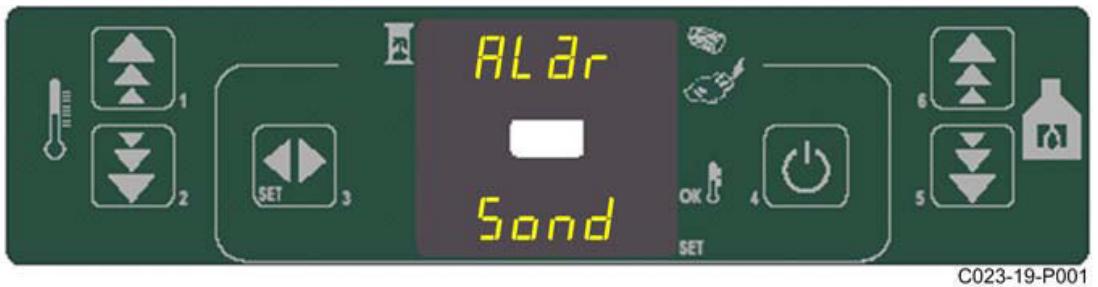

4.5.4 Alarme sonde tempereature des fumées 24
4.5.5 Alarmé température fumées trop haute 24
4.5.6 Alarmepour defaut de flamme 24
4.5.7 Alarmedextinction en phase de travail 25

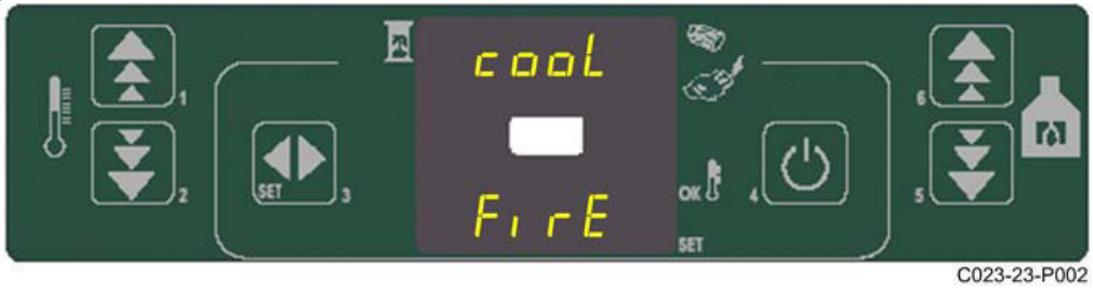

4.5.8 Alarme manque de tension électrique 25

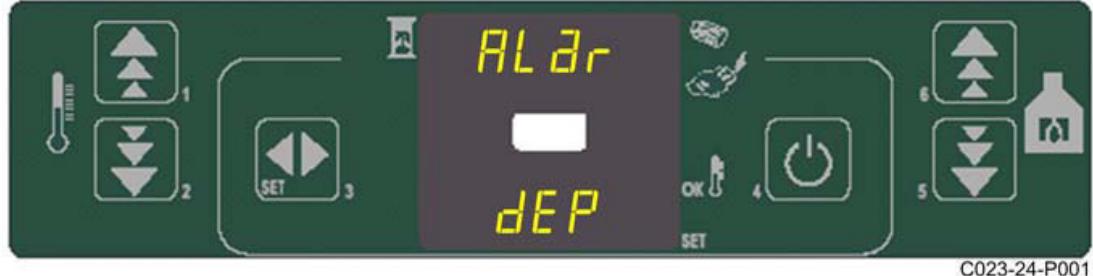

4.5.9 Alarme pressostat de sécurité de la vis 25

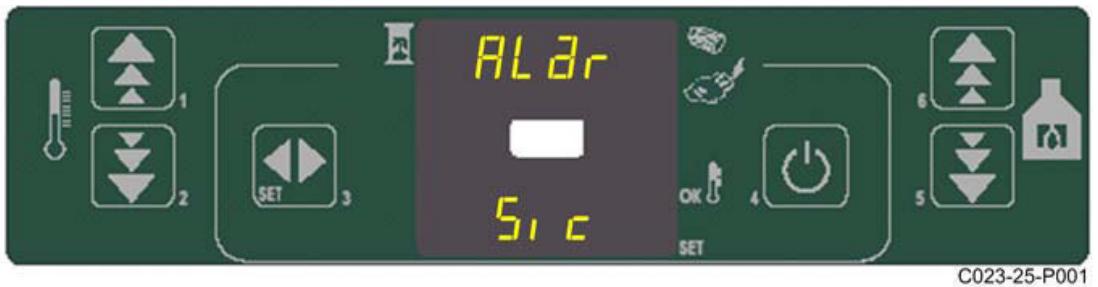

4.5.10 Alarmethermostatgénéral 26

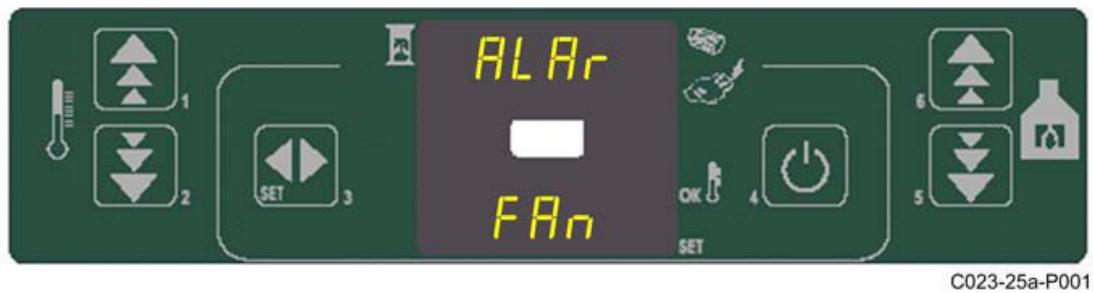

4.5.11 Alarmé défaut du ventilateur des fumées 26
4.5.12 Alarmeservice 26
4.6 Etats opérateires 26
4.6.1 Poèle en fonction (travail) 27
4.6.2 Extinction du poèle 27
5 ENTRETIEN et NETTOYAGE 28
5.1 Entretien courant 28
5.2 Entretien hebdomadaire 29
5.3 Entretien général 29

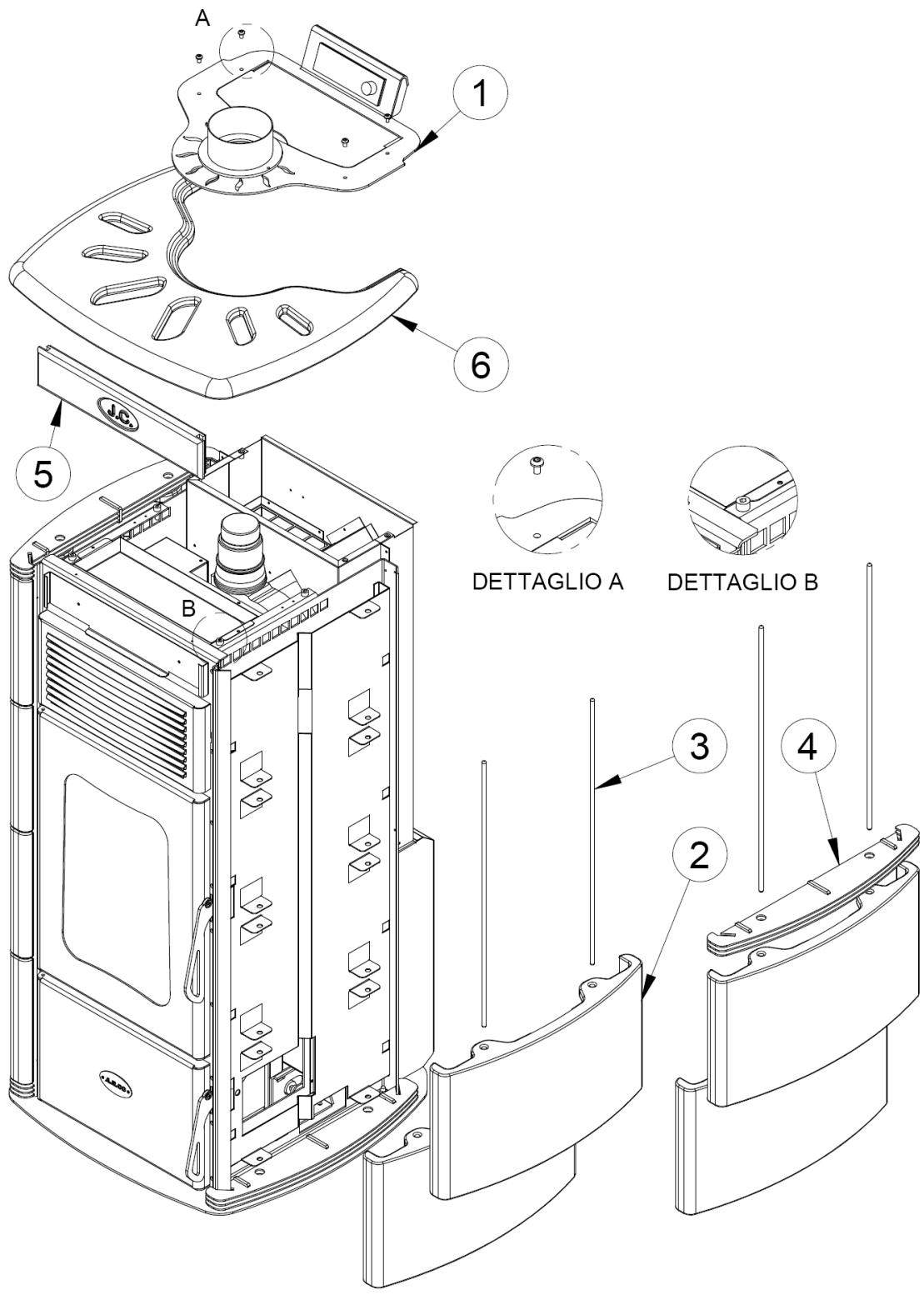

6 MONTAGE du DECOR FAIENCE (DETTAGLIO = DETAIL)30

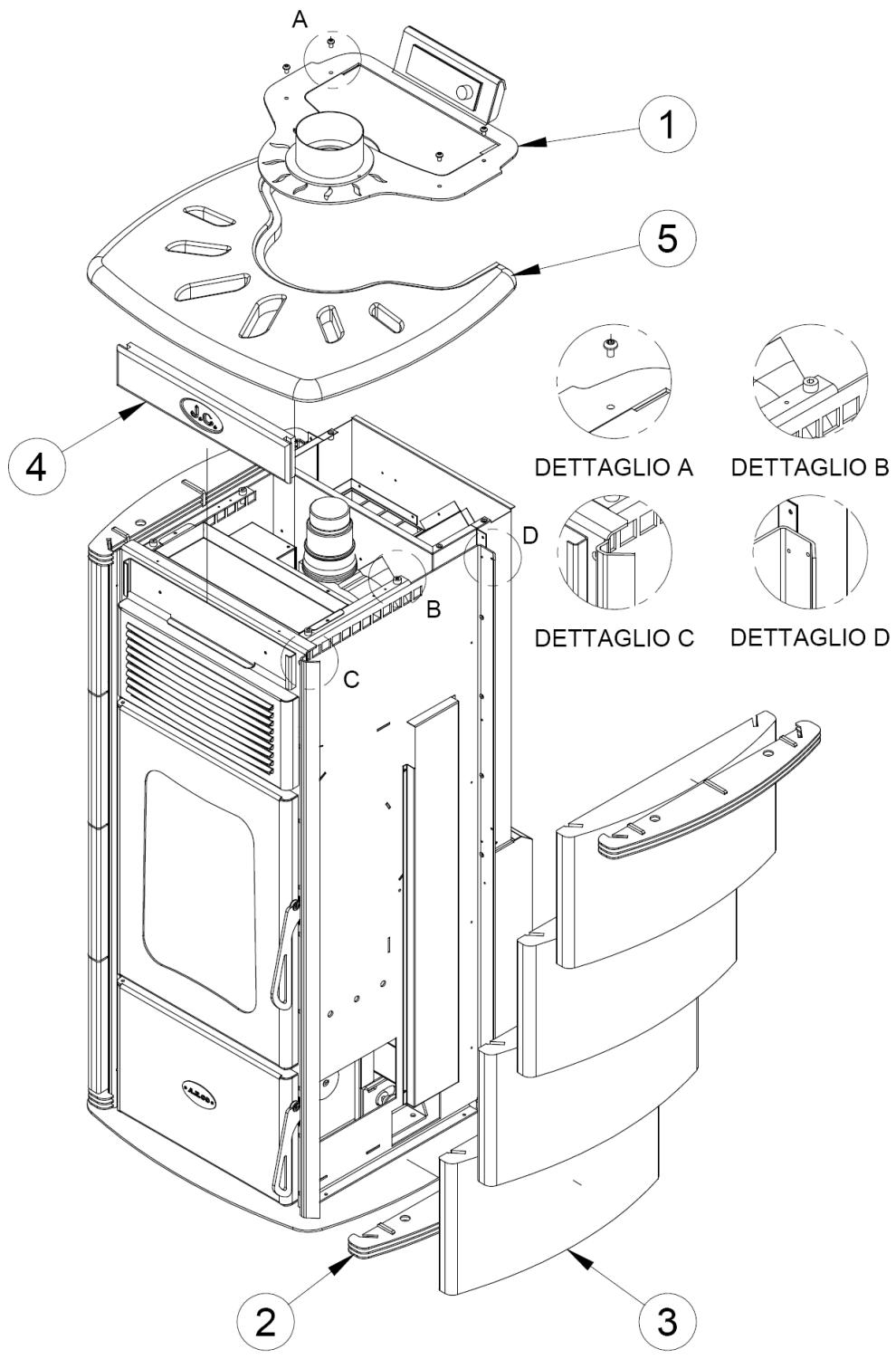

7 MONTAGE du DECOR pierre (DETTAGLIO = DETAIL)....32
8 Garantee 34
9 Information sur le marquage CE. 35

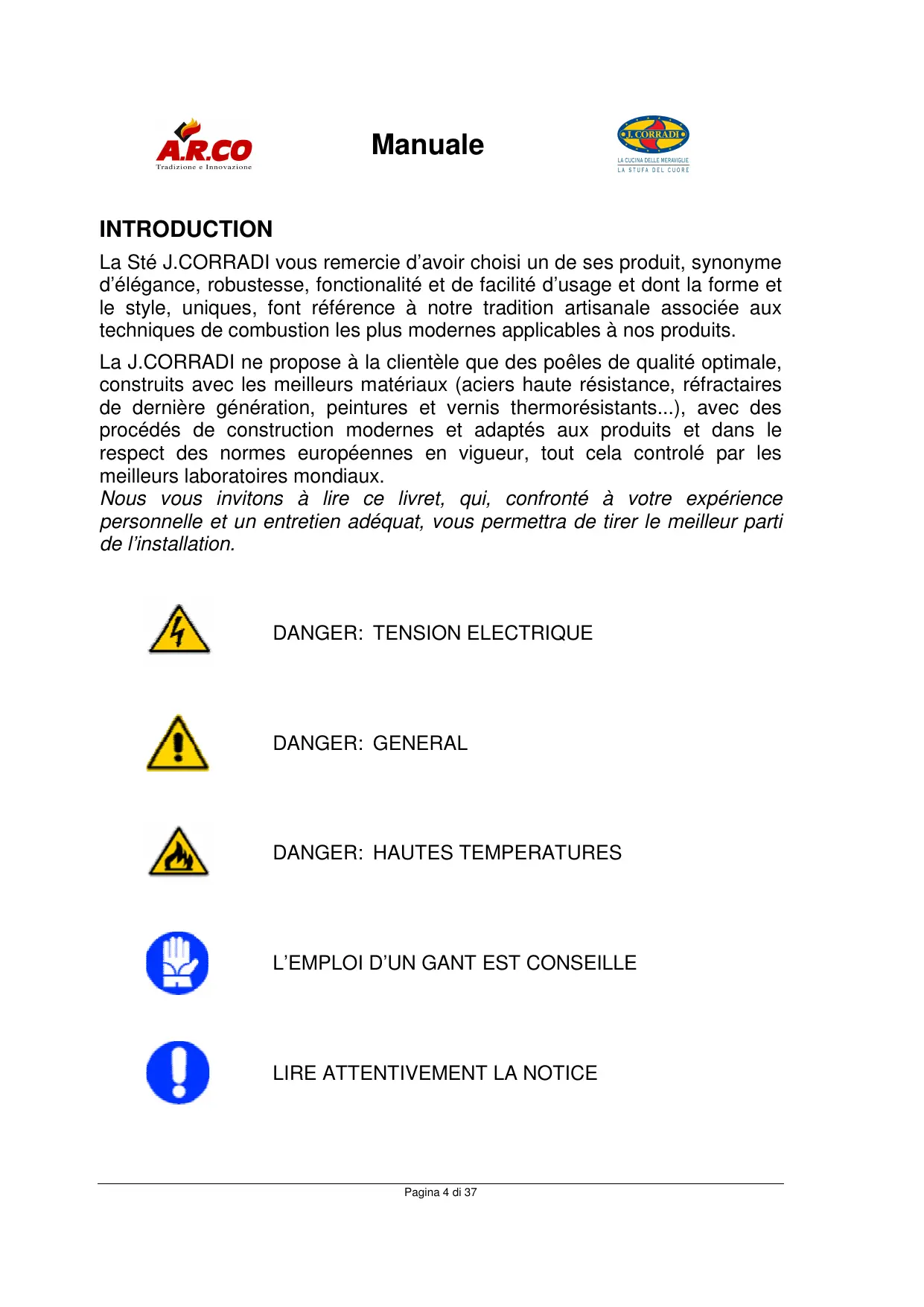

INTRODUCTION
La Sté J.CORRADI vous remerciez d'avoir choisi un de ses produit, synonyme d'élegance, robustesse, fonctionalité et de facilité d'utilisation et dont la forme et le style, uniques, font ↔ reference à notre tradition artisanale associée aux techniques de combustion les plus modernes applicables à nos produits.
La J.CORRADI ne propose à la clientèle que des poêles de qualité optimale, construits avec lesassageurs matériaux (aciers haute résistance, réfactaires de dernière génération, peintures et vernis thermorésistants...), avec des procédés de construction modernes et adaptations aux produits et dans le respect des normes européennes en vigueur, tout cela contrôle par les excellenturs laboratoires mondiaux.
Nous vous invitons à dire ce livre, qui, confronté à votre expérience personnelle et un entretien ajustat, vous permettra de tirer le meilleur parti de l'installation.
DANGER: TENSION ELECTRIQUE
DANGER: GENERAL
DANGER: HAUTES TEMPERATURES
L'EMPLOI D'UN GANT EST CONSEILLE
LIRE ATTENTIVEMENT LA NOTICE
1.1 Generalités
Par la remise duprésent manuel, A.R.CO decline toutre responsabilité,tant civile que pénale, pour tout incident d'au non respect -partiel ou total- des instructions continues dans celui-ci.
A.R.CO decline toute responsabilité dues une utilisation inappropriée du poèle, à une mauvaise utilisation par le client, à des modifications ou réparations non autorisées, à l'emploi de pieces de rechange non originales.
1.2 Présentation du produit
Le poèle à pellets produit une chaleur saine et améliore la qualité de l'ambiance. Il peut brûler des pellets de différente composition (feuillus, pin...) Son système de combustion particulier à air primaire et secondaire forces garantit une combustion parfaite. Les émissions de CO et de poussières sont bien inférieures aux normes en vigueur, et le rendement est très élevé (plus de 85% ). La haute qualité des matériaux employés et la conception originale de sa construction rendent ce produit sur, fiable, et très simple d'utilisation au quotidien et d'entretien.
NE PAS UTILISER LE POELE COMME INCINERATEUR OU POUR Toute Fonction Autre QUE CELLE POUR LEQUEL IL A ETE CONCU.
NE PAS UTILISER DE COMBUSTIBLE SOLIDE
1.3 Responsabilité du fabricant
Le fabricant decline toute responsabilité civile ou pénale, directe ou indirecte suite à :
- Défaut d'entretien
Non respect des instructions continues dans ce manuel
Non respect des consignes de sécurité en utilisation ou entretien - Installation non conforme aux normes en vigueur
Installation faite par du personnel non qualifié et non agréé - Modifications ou réparations non autorisées par le fabricant
- Emploi de pieces de rechange non originales
- Evénements exeptionnels (variations de tension, foudre...)
1.4 Pièces de rechange
Utiliser exclusivement des pieces de rechange originales
N'effectuer aucune modification de l'appareil sans autorisation.
Remplacer sans délié les pièces usées, sous risque de provoquer aussi des dommages aux choses ou aux personnes.
1.5 Plaquette signalétique
1.6 Caractéristiques techniques
| Modèle: | CHICCA PLUS |
| Puisance calorifique nominale: | 11 kW |
| Rendu de chaleur: | 11 kW |
| Puisance calorifique minimum: | 5,5 kW |
| Rendu de chaleur: | 5,5 kW |
| CO (à 13% de O2) nominale: | 0,013 % |
| minimum: | 0,055 % |
| Rendement à la nominale: | 76,5 % |
| au minimum: | 76 % |
| Consommation électrique à l'allumage: | 1100 W |
| Consommation électrique en travail: | 140 W |
| Tension nominale: | 220 V |
| Fréquence nominale: | 50 Hz |
| Poids du poège en finition métal: | 180 Kg |
| Poids du poège en finition céramique: | 230 Kg |
| Poids du poège en finition pierre: | 390 Kg |
| Dépression minimum du conduit en nominale: | 10 Pa |
| Dépression minimum du conduit en minimum: | 10 Pa |
| Température maximum des fumées: | 254 °C |
| Température minimum des fumées: | 163 °C |
1.7 Accessoires livrés avec le poèle
Pic feu Raclette métallique Télecommande à infra-rouges
2 CONSIGNES DE SECURITE
2.1 Pour l'installateur
Respecter les consignes du present manuel. Vérifier la compatibilité du conduit et d'une prise d'air conforme aux besoin de l'installation. Ne pas faire de branchement électrique provisoire. Verifier la bonne mise à la terre de l'installation électrique.
Vérifier que l'installation électrique dispose de protections normalisées.
2.2 Pour l'utilisateur
En fonctionnement, le poèle est très chaud, c'est pourquoit il faut veiller à:
Le cable d'alimentation ne doit pas etre en contact avec le tuyau des fumées
Ne pas toucher la sortie ou les tuyaux de fumées
Ne pas toucher le verre ni la porte - risque de brûlures graves -
Ne pas sortir le dendrier pendant le fonctionnement
Ne pas faire d'entretien ni nettoyage le poèle chaud ou en fonction.
3 INSTALLATION
3.1 Où placer le poêle
L'installation d'un apparéil à combustible solide doit être réalisé dans les règles de l'art et en conformité avec les normes, tant nationales qu'europeennes, garantes de votre sécurité. L' apparéil doit être installé sur un plancher de résistance suffisante; à défaut, des mesures déquates doivent être prises en accord avec un architecte.
L'implantation de l'appareil doit garantir un accès aisé pour les opérations d'entretien de tous les composants. Le local doit profiter d'un renouvellement en air neuf suffisant.
Le positionnement du poèle est un facteur déterminant pour chauffer de façon équilibrée le logement. Ne pas le placer dans la "zone de nuit".
3.2 Contrôle de la compatibilité avec des dispositifs existants
Suivant la norme UNI 10683/2005, le poèle ne peut être implanté dans un lieu muni d'extracteur, d'appareil gaz de type B ou de tout apparéil mettant le local en dépression. Egalement, si de tels apparéils se trouvent dans un local adjacent ou communicant avec le local d'installation, l'installation d'un poèle est interditeès lors qu'il existe un risque de mise en dépression de l'un par rapport à l'autre.

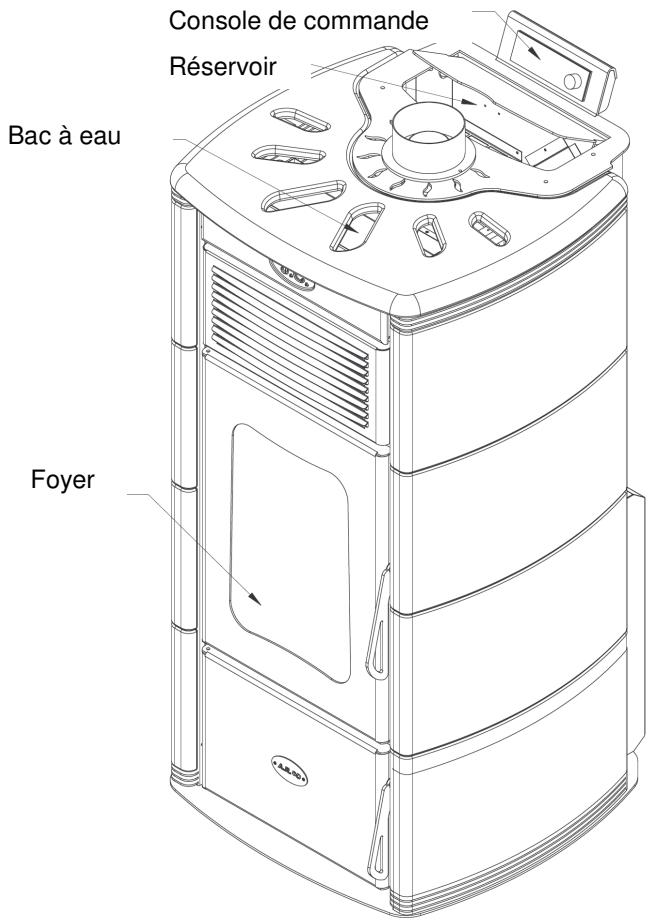

3.3 Description des principales parties du poèle
3.4 Evacuation des fumées du poêle
Le système d'évacuation des fumées du poèle fonctionne par dépression de la chambre de combustion par rapport au conduit; chaque apparéil doit avoir son propre conduit, et celui-ci doit être parfaitement étanche.
L'évacuation des fumées doit se faire à l'extérieur du bathtub, par un conduit de fumées, ne pas déboucher dans un lieu clos, un garage ou sous le faitage. L'extérieur des tuyaux de liaison au conduit de fumées peut atteindre une température très élevé, donc: DANGER de brûlures. Dans tous les cas, respecter les termes des D.T.U. en vigueur.
3.4.1 Raccordement au conduit de fumées
Le diamètre des tuyaux de fumées de liaison entre le poèle et le conduit ne doit jamais être inférieur au diamètre nominal de la buse de départ du poèle.
- Limiter les coudes et les parties horizontales. En cas de nécessité, prévoir une pente de 2 à 3cm par mètre.
- Ne jamais utiliser un conduit commun à plusieurs apparéils.
- Les tuyaux de liaisons et le raccordement au conduit doivent être parfaitement étanches entre eux. Nous recommendons l'emploi de tuyaux de qualité ARCO;
- Eliminer tout risque d'infiltration ou fuite d'air par des fissures du conduit de fumées ou de la trappe de visite et de ramonage.
3.4.2 En cas d'incendie
En cas de feu de cheminée, utiliser un système ajustat pour eteindre les flammes et appeler les pompiers.
3.4.3 Section du conduit
La section du conduit dépend de la hauteur de la cheminée et de la puissance de l'appareil. Pour obtenir les importantes performances avec nos apparêils, nous préconisons un conduit de section ronde, à paroie interieure lisse et constante sur toute la hauteur.
| Hauteur du Conduit de fumées | Section ronde |
| 5 m. linéaires | cm. 18 |
| 10 m. linéaires | cm. 15 |
| 15 m. linéaires | cm. 15 |
3.4.4 Dépression
La dépression (tirage) nécessaire au bon fonctionnement du poèle est indiquée dans les caractéristiques techniques et sur la plaquette signalétique.

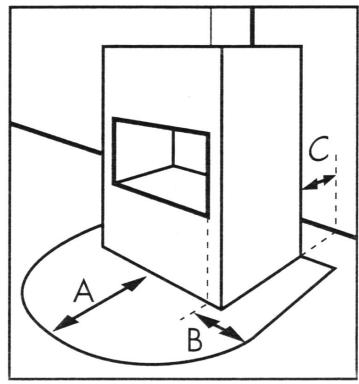

3.5 Distances minimum de sécurité
A = min. 50 cm
B = min. 30 cm
C = min. 16 cm, pour permettre l'extraction du titoir à poussieres de la vis d'alimentation.

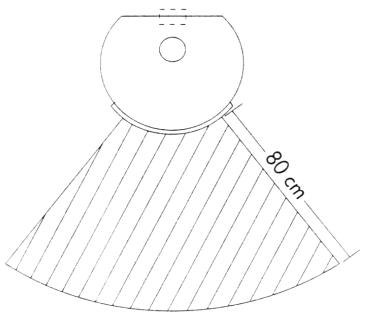

3.5.1 Champ de rayonnement
Aucun obstacle, meuble ou élément de décor ne doit se trouver à moins de 80cm de la vitre du poèle.
3.5.2 Ventilation du local
Pour obtenir un bon fonctionnement de l'appareil et garantire votre sécurité, le local doit être suffisament ventilé pour garantir un apport d'air suffisant à une bonne combustion.
Il est fortement recommendé de consulter un spécialiste en chauffage et ventilation pour définir le système approprié au local
L'INSTALLATION DOIT ETRE EFFECTUEE PAR DU PERSONNEL QUALIFIE ET AGREE
4 UTILISATION
4.1 Console

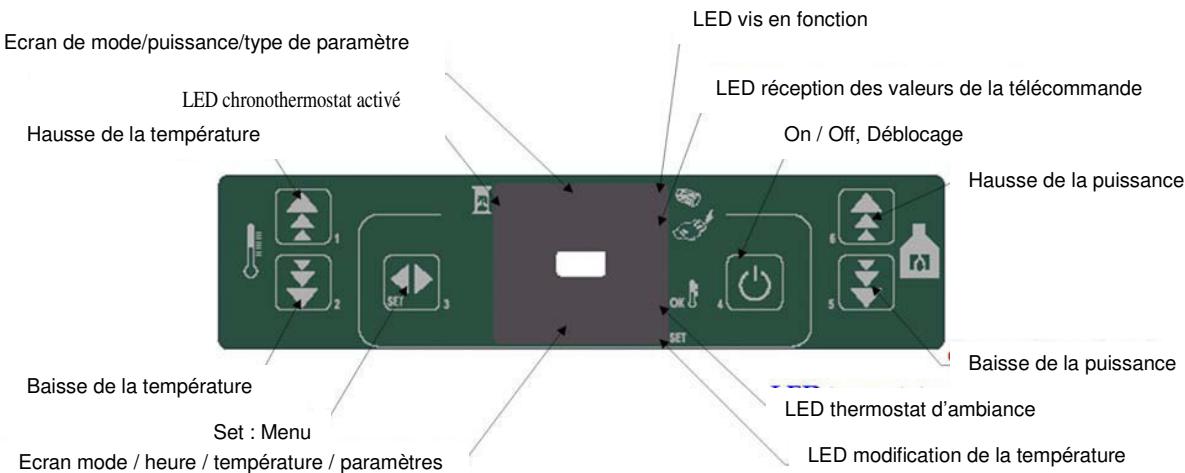

4.1.1 Description de la console
4.1.2 Ecrans
| LED | STATUT | AFFICHAGE |
| Ecran supérieur | Eteint | OFF |
| En fonction | Mode opérationnel / puissance calorifique sélectionnée | |
| Programmation | Paramètre sélectionné | |
| Ecran inférieur | Eteint | Heure |
| En fonction | Etat du système / température ambiente | |
| Programmation | Valeur du paramètre sélectionné |
4.1.3 Signification des LED
| LED | STATUT | SIGNIFICATION SI ALLUMEE |
| Chronothermostat actif | - | Le chronothermostat est actif |
| Vis ON | - | La vis d'alimentation est en fonction |
| Riception télécommande | - | Le poèle est géré par la télécommande IR |
| Thermostat d'ambiance | Thermostat extérieur supplémentaire absent | La température ambiente est supérieure à la température programmée |
| La température des fumées est supérieure à la valeur prédéfinie au paramètre PR14 | ||
| SET / Menu | - | Clignotante pour signaler que vous accédez au menu utilisé/technique ou si vous modifie la valeur de la température ambiente. |
4.1.4 Description des touches
| Description | Modalité | Action | Ecran sup. | Ecran inf. | |
| 1 | Hausse de la température | SET TEMPERATURE | Augmente la valeur de la température du thermostat d'ambiance | SET | Température |
| PROGRAMMATION | Augmente le paramètre sélectionné | Paramètre sélectionné | Valeur du paramètre | ||
| EN FONCTION | Affiche la température des fumées | - | Température | ||
| 2 | Baisse de la température | SET TEMPERATURE | Réduit la valeur de la température du thermostat d'ambiance | SET | Temperatura |
| PROGRAMMATION | Réduit le paramètre sélectionné | Paramètre sélectionné | Valeur du paramètre | ||
| EN FONCTION | Affiche l'état opérationnel du poèle | Etat opérationnel | - | ||
| 3 | Set / menu | - | Accès de aul SET température et au menu paramètre utilisé et technique par pressions successives | SET / Paramètre | Température / Valeur |
| 4 | ON / OFF débloquage | EN FONCTION | Pressée 2 secondes : allume ou étant le poèle | Affiche l'état atteint | - |
| BLOQUE | Bloque le poèle | OFF | - | ||
| PROGRAMMATION | Permet de sorting du menu programmation à tout moment d'ine modification Les modifications sont mémorisées. | - | - | ||
| 5 | Baisse de la puissance | EN FONCTION | Réduit la puissance restituée du poèle | Niveau de puissance | Température ambiente |
| 6 | Hausse de la puissance | EN FONCTION | Augmente la puissance restituée du poèle | Niveau de puissance | Température ambiente |
4.2 Procedure d'allumage / Reglages / Programmations
Nous décrivons ci-après la procédure normale au démarrage de l'appareil. Toutes les étapes s'affichent sur les écrans pour les appareils munis du chronothermostat. Les paragraphs suivants donnent la procédure à suivre pour modifier les paramètres techniques.

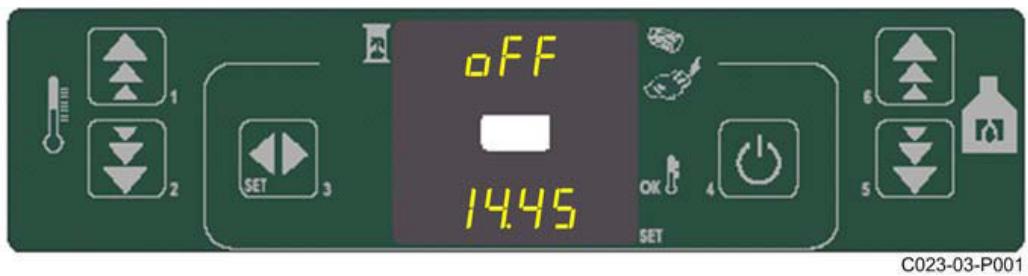

A l'arrêt, les écrans affichent oFF et L'HEURE

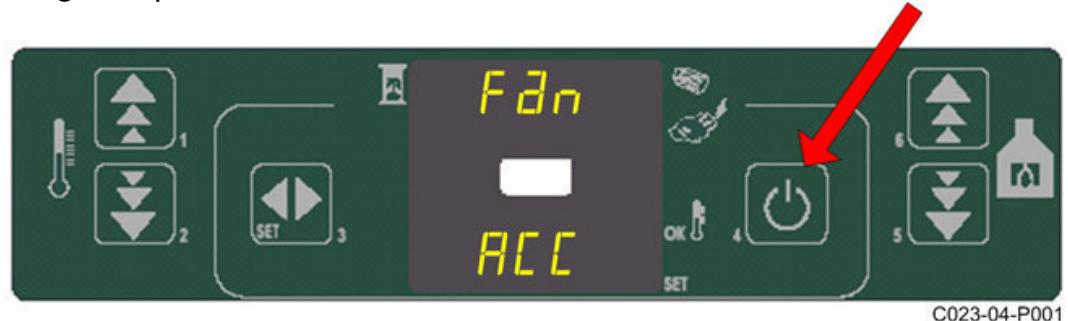

4.2.1 Allumage du poêle
Pour allumer le poèle, appuyer sur la touche 4 quelques secondes. Au démarrage du poèle, les écrans affichent Fan et ACC
Le poèle se met en préventilation, active la résistance d'allumage et le ventilateur d'aspiration des fumées.

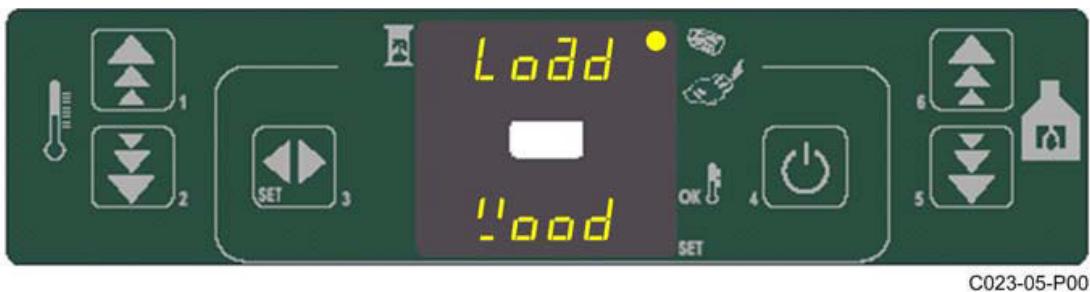

4.2.2 Chargement du pellet
Après environ 90" le chargement pellets commence LoAD ET WooD.
La vis d'alimentation achemine du pellet à une vitesse définie au paramètre PR04. L'activité de la vis est confirmée par la LED vis allumée. La bougie continue à chauffer jusqu'à ce que la température des fumées dépasse la valeur du paramètre PR13 d'un gradient d'environ 3^/ minute

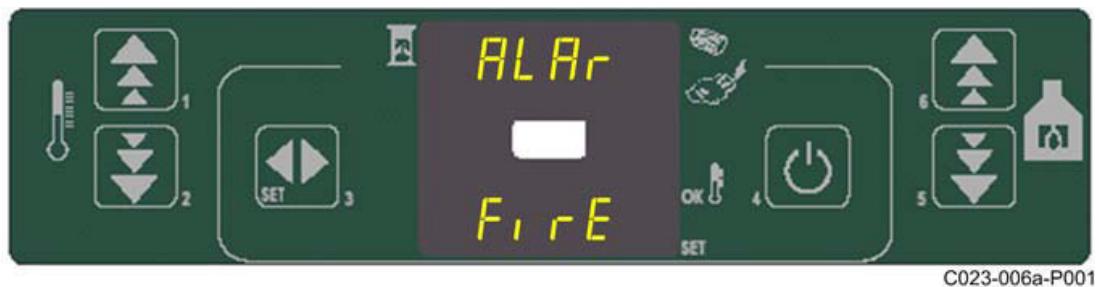

4.2.3 Enflammation
Dès que la température des fumées dépasse la valeur du paramètre PR13, le système se met en mode allumage.
La tempérarure est stabilisée et restera contrôle en permanence par le paramètre PR2. En cas de problème, le poèle s'arrête et les messages d'erreurs ALAr et FirE s'affichent.

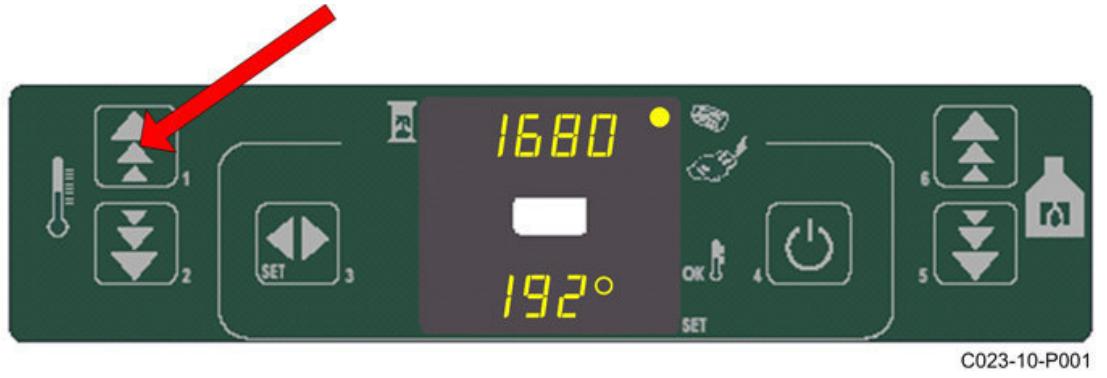

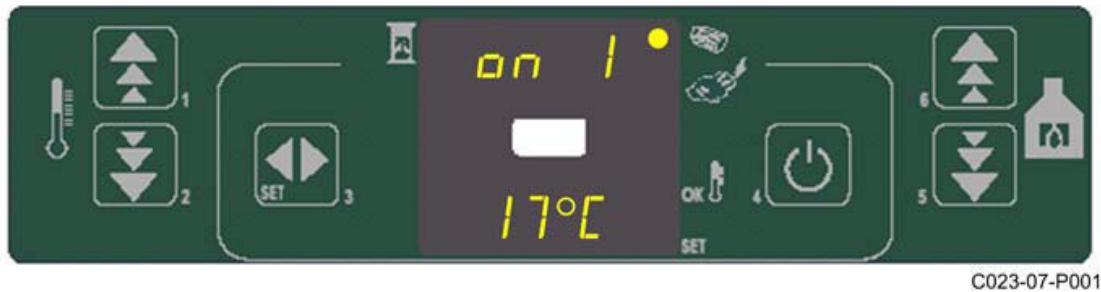

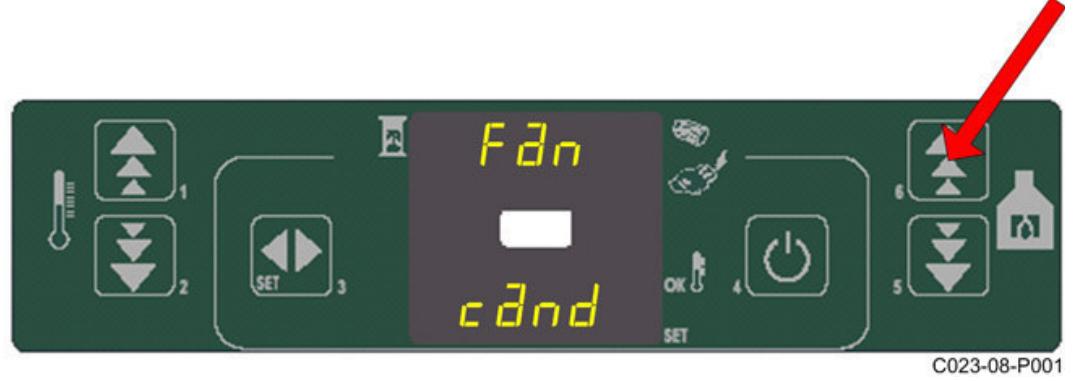

4.2.4 Poèle en travail
Dès que la température des fumées atteint et dépasse la valeur du PR13 et la maintient pendant un temps au moins égal à PR02, le poèle passe en mode travail. L'écran supérieur affiche le niveau de puissanceprogrammé par les touches P5 et P6 et l'écran inférieur la température ambiente.
N.B.: il est possible de passer directement en mode travail (en fonction) en appuyant au moins 2 secondes sur la touche P6.
Pour contrôle la température des fumées, il suffit d'appuyer sur la touche P1. Et l'écran supérieur indique la vitesse de rotation du ventilateur d'extraction des fumées.

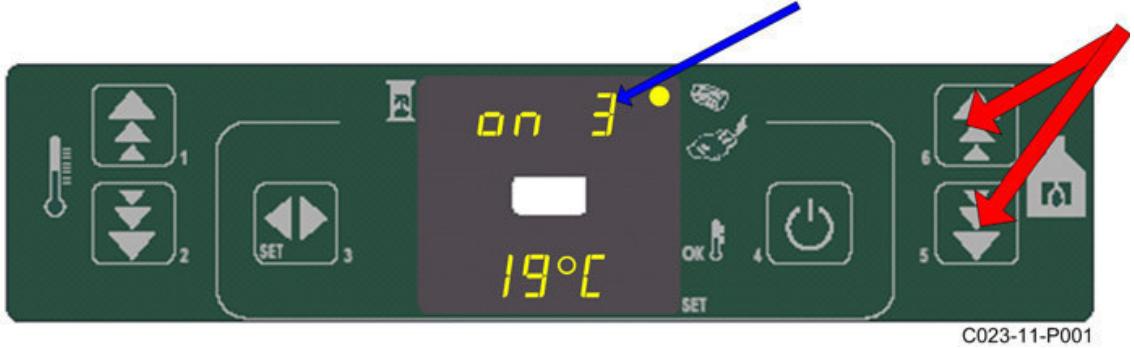

4.2.5 Modification de la puissance calorifique programmée
Quand le poèle est en mode travail, vous pouvez modifier le niveau de puissance en agissant sur les touches P6 (+) et P5 (-).
Le niveau de puissance sélectionné s'affiche sur l'écran supérieur.

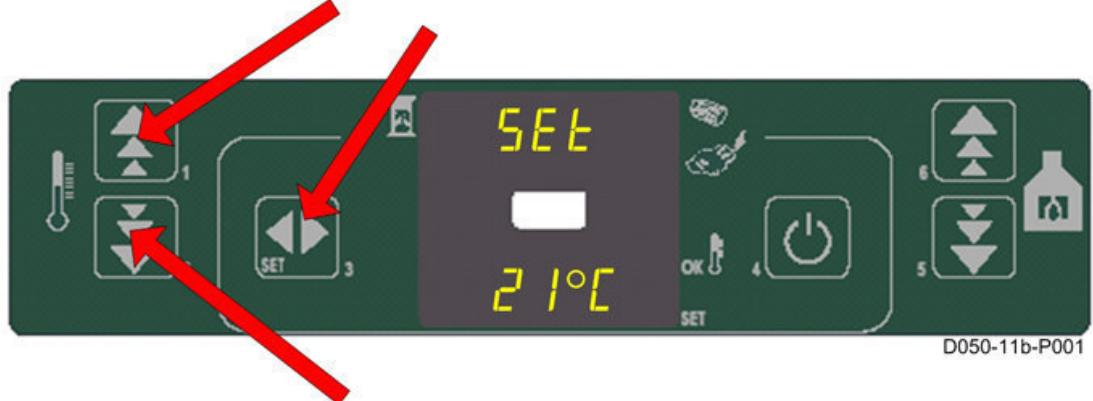

4.2.6 Modification de la température ambiente souhaitatione
Appuyer sur la touche SET (P3) pour afficher la température programmée (SET température). Agir sur les touches P1 (+) ou P2 (-) pour modifier la valeur. Compter environ 3 secondes pourémoriser la nouvelle valeur puis l'écran revient à l'affichage normal.
4.2.7 Atteinte de la température de consigne (SET)
Quand la température ambiente atteint la température de consigné demandée, le poèle réduit automatiquement sa puissance au minimum. L'écran affiche Eco (economique) et la LED du thermostat d'ambiance est allumée.

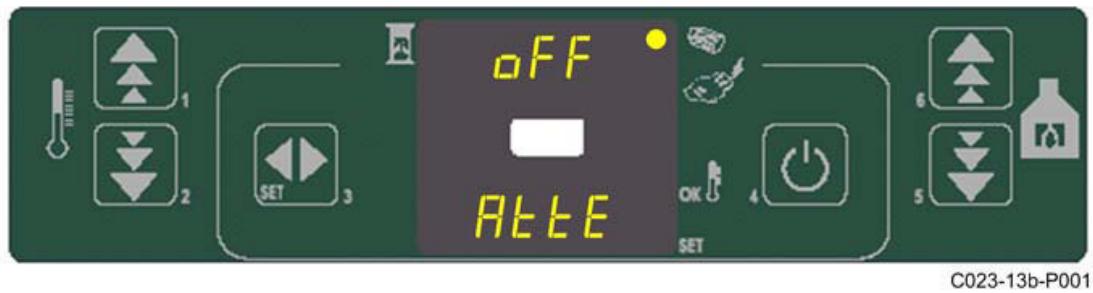

4.2.8 Extinction du poêle
Pour eteindre le poele, il suffit d'appuyer sur la touche P4 2 a 3 secondes. L'écran supérieur affiche OFF, et l'écran inférieur affiche l'heure.
La vis d'alimentation s'arrête, et le ventilateur d'extraction des fumées augmente son débit. Le ventilateur de l'échangeur fonctionne (environ 10 minutes) tant que la température des fumées reste supérieure au point de consigne PR15. Sur certains modèles, il est nécessaire d'attendre un certain temps (environ 10 minutes) avant de pouvoir pallumer le poèle. Dans ce cas, si vous appuyer sur la touche P4 rien ne se passé et l'écran inférieur affiche Atte, pour inviter l'utilisateur à attendre avant de pallumer.
4.2.9 Chargementforcede pellets
Si le poèle est eteint et que la temperature des fumées est basse, on peut forcer le chargement de pellets en appuyant simultanement sur les touches P5 et P6.
4.2.10 Sélection du type de pellet
Si il est nécessaire d'adapter la combustion au type de pellets utilisé, nous avons prévu 5 qualités différentes de pellets. Appuyer sur la touche P3, puis sur la touche P6. Sélectionner le pellet par les touches P1 ou P2.
- Combustible 01 Pellet blanc type Autrichien
- Combustible 02 Pellet de hêtre + sapin
- Combustible 03 Pellet de hêtre
- Combustible 04 Pellet mixte
- Combustible 05 Pellet mixte 2
4.2.11 Nettoyage du creuset
Pendant le fonctionnement, à intervalles réguliers comme définir au programme Pr03 une série de nettoyage du creuset s'effectue automatiquement comme définir au programme Pr12. Les écrons signalent cette phase par StoP et FirE
4.3 Chronothermostat
4.4 Les fonctions et instructions ci-dessous ne sont valables que pour les apparèils équipés de l'option chronothermostat.
Le chronothermostat permet de programmermer l'heure d'allumage et d'extinction du poèle de façon automatique et différente pour chaque jour de la période. Par pressions successives sur la touche SET (P3), on accede aux paramètres de programmation.
Avec l'affichage ut01 = "oFF" il peut être impossible d'acceder aux paramètres suivants. Il faut alors changer la valeur oFF par une autre, par exemple "dAY1" puis étabir l'ensemble de la programmation. A la fin de cette-ci, terminer en réaffichant "OFF".
4.4.1 Paramètres du chronothermostat
| Paramètre | Description | Valeurs à définir |
| uT01 | Sélection du jour et du mode d'utilisation. | OFF; Day1, ...,Day7 |
| uT02 | Sélection de l'heure. | De 00 à 23 |
| uT03 | Sélection des minutes. | De 00 à 60 |
| uT04 | Accès à paramètres techniques (Bloqué) | De 00 à P5 |
| uT05 | Sélection de l'heure d'allumage PROGRAMME 1. | De 00:00 à 23:50 par fraction de 10' |
| uT06 | Sélection de l'heure d'extinction PROGRAMME 1. | Da 00:00 à 23:50 par 10' |
| uT07 | Choix des jours en PROGRAMME 1. | On ou off pour les jours 1 à 7 |
| uT08 | Sélection de l'heure d'allumage Prog. 2. | De 00:00 à 23:50 par 10' |
| uT09 | Sélection de l'heure d'extinction Prog. 2. | De 00:00 à 23:50 par 10' |
| uT10 | Choix des jours en PROGRAMME 2. | On ou off pour les jours 1 à 7 |
| uT11 | Sélection de l'heure d'allumage Prog. 3. | De 00:00 à 23:50 par 10' |
| uT12 | Sélection de l'heure d'extinction Prog. 3. | De 00:00 à 23:50 par 10' |
| uT13 | Choix des jours en PROGRAMME 3. | On ou off pour les jours 1 à 7 |
| uT14 | Sélection de l'heure d'allumage Prog. 4. | De 00:00 à 23:50 par 10' |
| uT15 | Sélection de l'heure d'extinction Prog. 4. | De 00:00 à 23:50 par 10' |
| uT16 | Choix des jours en PROGRAMME 4. | On ou off pour les jours 1 à 7 |
Signafication de chaque paramètre :
UT01
Suivant le type d'application et le mode d'utilisation souhaité par le client, ce paramètre sert à selectionner le jour de la période (fonctionnement hebdomadaire), ou désinstaller la programmation hebdomadaire.
| Ecran D1 | Signification |
| day 1 | Lundi |
| day 2 | Mardi |
| day 3 | Mercredi |
| day 4 | Jeudi |
| day 5 | Vendredi |
| day 6 | Samedi |
| day 7 | Dimanche |
| oFF | Chronothermostat désinstallé |
Si le paramètre uT01 est sélectionné avec le jour (ex. mardi/day2), on peut sélectionner un autre jour de la semaine pour lui appliquer la même programmation. En appuyant sur les touches P2 et P4, on peut sélectionner la valeur voulue.
UT05 - UT06
Ces 2 paramètres indiquent l'horaire (début et fin) du PROGRAMME 1.
Cette programmation n'est active que si le paramètre uT01 est en programmation hebdomadaire.
UT07
Ce paramètre est actif quand le paramètre uT01 est en programmation hebdomadaire. Quand PROGRAMME 1 est activé, la touche P4 permet de sélectionner le jour de la semaine et la touche P2 d'activer ou désactiver l'allumage du poèle. L'exemple ci-dessous montre que le poèle ne fonctionnera que le samedi et le dimanche.
| Day 1 lundi | Day 2 mardi | Day 3 mercredi | Day 4 jeudi | Day 5 vendredi | Day 6 samedi | Day 7 dimanche |
| off 1 | off 2 | off 3 | off 4 | off 5 | on 6 | on 7 |
UT08 - UT09
Ces 2 paramètres indiquent l'heure de début et fin du PROGRAMME 2. Cette programmation n'est active que si uT01 est en programmation hebdomadaire (differente de OFF).
UT10
Ce paramètre est actif si uT01 est en programmation hebdomadaire. Quand le PROGRAMME 2 est activé, la touche P6 permet de sélectionnerle jour de la semaine et la touche P5 d'activer ou désactiver l'allumage du poèle.
4.5 Que ce passe-t-il si ...
4.5.1 Le pellet ne s'enflamme pas
Si la procédure d'allumage du pellet ne va pas à son terme, l'écran affiche le message : ALAr et FirE.
Appuyer sur P4 pour remettre le poèle en situation normale.
4.5.2 Chute de tension électrique
Dans ce cas, pour se protégger, le poèle effectue une phase de refroidissement cooL FirE en portant au maximum la vitesse de l'aspirateur de fumées pour refroidir celles-ci au plus vite. Dès que la température de celles-ci sont revenues sous le seuil du paramètre Pr13, le poèle entame la procédure de redémarrage et, si le problème a disparu, reprend son cycle de fonctionnement normal.
4.5.3 Signalisation des alarmes
En cas d'anomalie de fonctionnement, l'utilisateur est prévenu, par l'écran de la console, du problème. En appuyant sur la touche P5, l'origine du problème s'inscrit sur l'écran.
| Alarme | Inscription à l'écran |
| Sonde température des fumées | SOND FUMI ALARM |
| Température excédive des fumées | HOT TEMP ALARM |
| Défaut d'allumage ou de pellet | NO FIRE ALARM |
| Extinction en phase de travail | NO FIRE ALARM |
| Défaut d'alimentation électrique | STOP FIRE ALARM |
| Pressostat de sécurité | FAIL DEP ALARM |
| Température réservoir | FAIL SIC ALARM |
| Ventilateur fumées en panne | FAN FAIL ALARM |
| Service assistance | SERV |
Chaque alarme provoque l'arrêt immédiat du poèle. L'état d'alarme s'efface après un temps prédéfini et une pression sur la touche P4 remet le poèle en position prét à l'emploi.
4.5.4 Alarme sonde température des fumées
Survient si la sonde mesurant la température des fumées est endomagée ou débranchée, le poèle entame immédiatement la procédure d'extinction.
4.5.5 Alarme température fumées trop haute
Survient si la sonde de température des fumées relève une température supérieure à 280^ .
Le poèle entame immédiatement la procédure d'extinction.
4.5.6 Alarme pour défaut de flamme
Survient si l'enflammation du pellet ne se produit pas correctement.
Cela se produit quand la montée en température du poèle est insuffisante (moins de 3 °C/minute minimum comme prévu). Cela provient en général de l'emploi d'un pellet de mauvaise qualité.
Le poèle entame immédiatement la procédure d'extinction.
4.5.7 Alarme d'extinction en phase de travail
Survient si la flamme s'eteint et que la température des fumées descend sous le seul minimum de température de travail.
Le poèle entame immédiatement la procédure d'extinction.
4.5.8 Alarme manque de tension électrique
Poèle en fonction, toute chute de la tension provoque l'arrêt du fonctionnement des composants électriques du poèle. Au rétablissement de la tension normale, le poèle effectue une phase de refroidissement des fumées (cooL FirE). Dès que cette-ci est redevenue normale, le poèle entame la procédure d'allumage avec les mêmes conditions de travail que celles programmesées avant la baisse de tension.
4.5.9 Alarme préssostat de sécurité de la vis
Si le préssostat (dépressioniètre) mesure une pression inférieure au seuil prévu, il provoque l'arrêt de la vis d'alimentation. Installation encrassée.
Le poèle entame immédiatement la procédure d'extinction.
4.5.10 Alarme thermostat général
Si le thermostat de sécurité générale mesure une température supérieure au seuil prévu, il provoque l'arrêt de la vis d'alimentation et l'écran indique "Alarm Sic Fail".Le système s'arrête.
4.5.11 Alarme défaut du ventilateur des fumées
Si le ventilateur des fumées est bloqué ou en panne, le système est immédiatement bloqué.
4.5.12 Alarme service
Contacter votre concessionnaire pour un entretien spécial.
Remarque : dés cet instant, vous disposez encore de 300 heures de fonctionnement avant le bloquage total du poèle.
4.6 Etats opérateires
| Code ETAT | DESCRIPTION | Remarque |
| 0 | OFF | Poèle éteint |
| 1 | FAN ACC | Préventilation |
| 2 | LOAD WOOD | Chargement initial en pellet |
| 3 | FIRE ON | Allumage du pellet |
| 4 | LAVORO | Fonctionnement normal |
| 5 | STOP FIRE | Poèle en extinction |
| 6 | PULIZIA BRACIERE | Nettoyage du creuset |
| 7 | COOL FIRE | Refroidissement |
| 8 | NO FIRE ALARM | Alarme pour défaut de flamme |
4.6.1 Poêle en fonction (travail)
Suivant la programmation du thermostat d'ambiance et de la température ambiente le poèle a différents modes de fonctionnement:
- Si la "Température ambiente est inférieure à la température demandée au Thermostat Extérieur [TAmb.< TAmbTempExt] l'écran supérieur indique on T le poèle travaillé à la puissance programmée jusqu'à atteindre la température de consigne du thermostat extérieur. Le niveau de puissance utilisé est affché sur l'écran supérieur.
- Si la "Température ambiente est supérieure à la température demandée au thermostat extérieur [T_Amb.>T_SetTempAmb] " l'écran inférieur indique la température ambiente. Le poèle travaille alors à puissance minimum jusqu'à ce que la température ambiente revienne sous la température demandée.
Si pendant le fonctionnement normal du poèle la température des fumées atteint 230^ , le poèle apporte les corrections suivantes:
- Le ventilateur des fumées passé à la vitesse maximum (P5),
- Le débit de la vis d'alimentation est réduit au minimum (P1),
Le ventilateur d'échangeur de chaleur passé à la vitesse maximum.
Cette procédure a pour but d'abaiser la température des fumées, et quand celles-ci reviennent sous les 230^ le poèle reprend son fonctionnement normal.
En cas de chute de tension électrique, au_retour à une tension normale, l'écran affiche "Fire cool". L'aspiration des fumées sera augmentée pour évacuer le surplus de résidus. Quand le poèle aura suffisament refroidi, la phase d'allume reprendra.

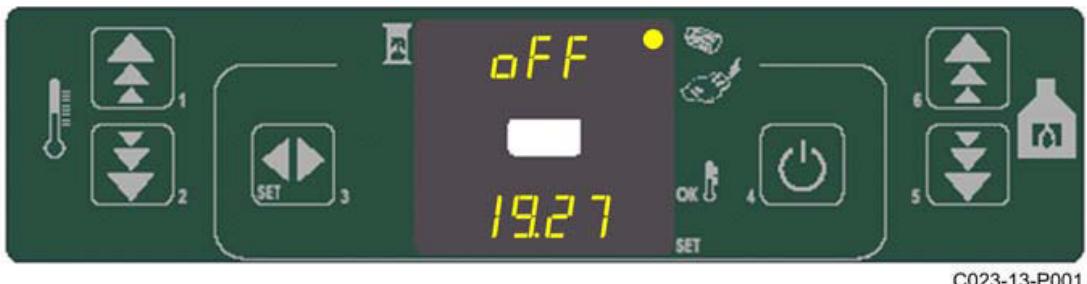

4.6.2 Extinction du poêle
On peut eteindre le poele à tout moment en appuyant sur la touche P4. L'écran inférieur affiche "OFF". L'alimentation en pellet est arrêtée. La vitesse du ventilateur des fumées est augmentée, et dure tant que la température des fumées reste supérieure à la température d'allumage (environ 10 minutes).
5 ENTRETIEN ET NETTOYAGE
Avant toute opération de nettoyage ou d'entretien:
- Vérifier que toutes les parties du poèle sont froides
Vérifier qu'il ne reste pas deurations dans le foyer - Mettre l'interupteur général en position OFF
- Débrancher l'alimentation électrique
- A la fin de l'opération, vérifier que soit remis en ordre
Nota : la fréquence des entretiens sont indicatifs et dépendent de la qualité du combustible utilisé.

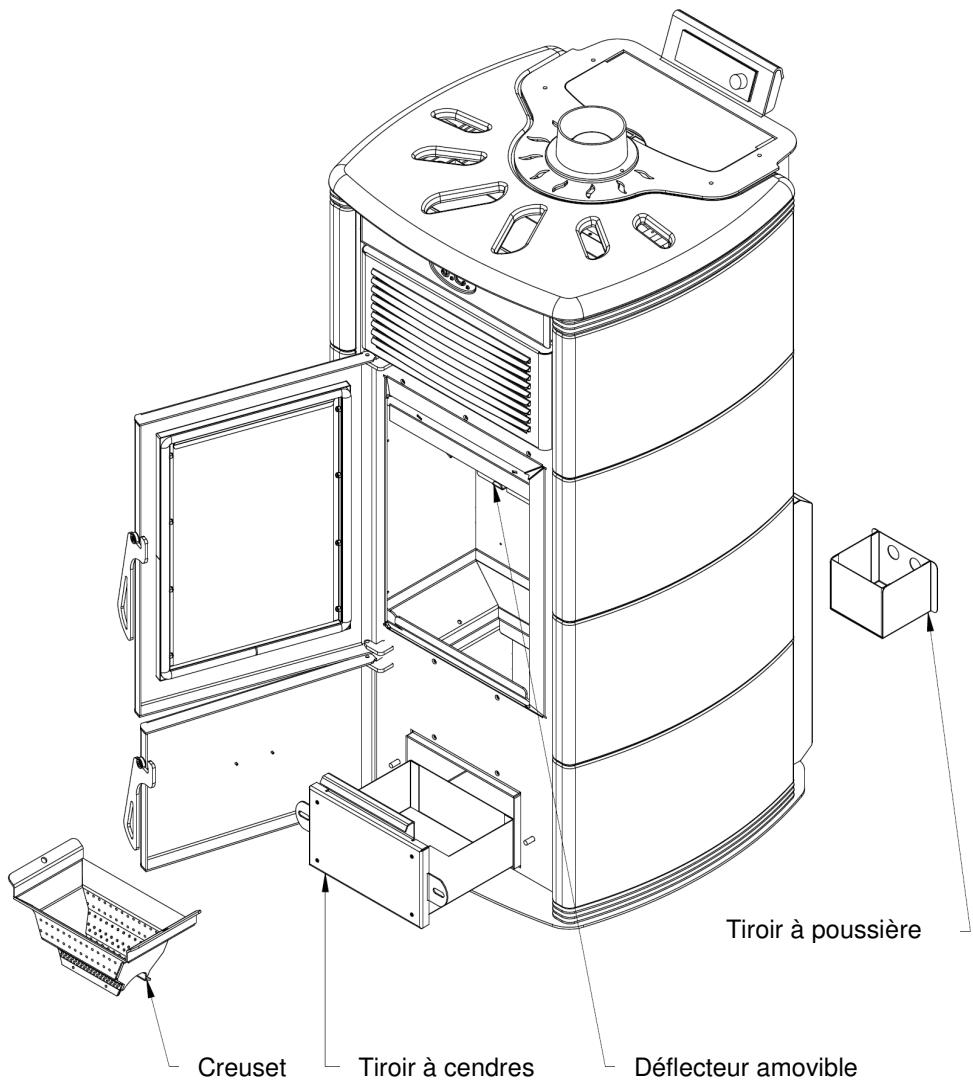

5.1 Entretien courant
- Contrôler le niveau de cendres et résidus sur les côtés du creuset et nettoyer avec un aspire-cendres.
- Nettoyer régulièrement la vitre foyer avec un dédTangent du commerce.
- Nettoyer la résistance d'allumage tous les 3 à 4 jours avec la raclette métallique livrée avec le poèle.
- Pour le nettoyage du foyer, utiliser une brosse et une balayette douces.
DURANT LE NETTOYAGE DU FOYER, ATTENTION A NE PAS ENDOMMAGER LE ROULEAU DE NETTOYAGE ET LA RESISTANCE SITUEE DEVANT LE CREUSET.
TOUT DOMMAGE CAUSE A LA RESISTANCE PENDANT UNE OPERATION D'ENTRETIEN REND CADUQUE SA GARANTIE.
5.2 Entretien hebdomadaire
Contrôler le cendrier en ontant la trappe d'inspection, et avant de le vider, vérifier qu'il ne reste pas de braises. Contrôler l'intérieur du foyer, et bien le nettoyer avec un bidon aspire-cendres. Vérifier que les trous du creuset ne soient pas obturés, et si tel est le cas, les déboucher avec un tournevis ou objet pointu. Suivant la qualité de pellet utilisé, le dépôt de résidus dans la chambre de combustion et le creuset seront plus ou moins importants.
5.3 Entretien général
Nettoyer soigneusement les tuyaux de fumées et contrôle l'etat du conduit. Contrôler l'état du creuset et s'il présente des traces d'usure ou déformation, en commander un neuf à son concessionnaire. Contrôler les joints de la porte foyer et les changer si nécessaire. Effectuer ce nettoyage au moins 2 fois par an et plus souvent si nécessaire suivant la qualité du pellet utilisé.
A LA FIN DE LA SAISON DE CHAUFFE, VIDER ET NETTOYER LE RESERVOIR A COMBUSTIBLE. AVANT LE DEBUT DE LA PROCHAINE SAISON DE CHAUFFE, FAIRE CONTROLLER LE POELE PAR SON CONCESSIONNAIRE.
SEULES CES PRECAUTIONS VOUS GARANTIROS UN FONCTIONNEMENT PARFAIT ET DURABLE DE L'APPAREIL. NOUS VOUS CONSEILLONS DE SOUSCIRE UN CONTRAT D'ENTRETIEN ANNUEL DE L'APPAREIL (VOIR VOTRE CONCESSIONNAIRE).
6 MONTAGE DU DECOR FAIENCE (DETTAGLIO = DETAIL)
- Dévisser les 4 vis de fixation du couvercle métallique [1] (voir détaill A) et l'oter. Faire attention aux fils de la console.
- Positionner 2 céramiques [2] et les bloquer avec un axe [3].
- Positionner les 2 céramiques hautes 2 et les bloquer avec un axe 3
- Positionner la grille de ventilation supérieure 4
- Répéter les points 2, 3 et 4 pour l'autre côté du poêle.
- Insérer la cérôme de façon 5.
- Positionner le couvercle en céramique 6 sur les têtes des 4 vis et régler sa hauteur et son niveau par les vis (voir détaill B).
- Repositionner le couvercle métallique [1] et le refixer (voir détail A).
7 MONTAGE DU DECOR PIERRE (DETTAGLIO = DETAIL)
- Dévisser les 4 vis de fixation du couvercle métallique [1] (voir détaill A) et l'oter. Faire attention aux fils de la console.
- Insérer dans les guides (voir détaill C et D) du haut vers le bas la grille de ventilation basse 2, puis la pierres 3
- Positionner la seconde grille de ventilation haute 2].
- Répéter les points 10 et 11 pour l'autre côté du poêle.
- Insérer la pierre de façon 4.
- Positionner le couvercle en pierre 5 en appui sur les têtes des vis, et régler sa hauteur et son niveau par celles-ci (voir détaill B).
- Repositionner le couvercle métallique [1] et le refixer (voir détail A).
8 GARANTIE
Cet apparéil est garanti, pieces uniquely, par A.R.CO pendant une période de 2 ans à compter de sa date d'achat. Pour valider la garantie, l'acheteur doit-disposer d'un document fiscalement valide identifiant formellement le revendeur, le type et modèle précis de l' apparéil et sa date d'achat. Ce document devra êtreprésenté à toute personne du service d'assistance en cas d'intervention. A défaut, la garantie ne pourra pas être invoquée. Par garantie, on entend la réparation ou l'échange gratuite de composants de l' apparéil qui se révéleraient défectueux au moment de l'achat pour vice de fabrication. La garantie est exclue pour tous les cas d'utilisation impropre de l' apparéil, en particulier en cas d'utilisation non domestique, et ne couvre pas les pieces soumises à usure suite à un usage normal, telles que: les vitres, les joints, les peintures, le creuset, la résistance, les céramiques, etc. L'emploi de pellet de mauvaise qualité ou de tout autre combustible peut endommager gravement les composants du poèle, provoquant la cessation immédiate de la garantie et la responsabilité du constructeur. La garantie ne peut être invoquée en cas d'installation ou entretien non conforme aux instructions contenues dans ce livret, en cas de néligence ou omission de l'utilisateur, d'opérations d'entretien effectuées par du personnel non agrée et de manière générale en toute circstance ou un défaut de fabrication de l' apparéil ou d'un composant ne peut être démontrée. Sont évidemment exclus de la garantie les interventions sur l'installation te les raccordements à l'installation electrique (et gaz eventuelle), qui doivent être réalisées par du personnel qualifiéet agrée, dans le respect des normes en vigueur.
Passé la période de garantie, toutes les pieces seront à la charge du Client. Toute piece changée sous garantie bénéficiaie d'une nouvelle garantie de 12 mois.
Ceci est l'unique garantie des produits A.R.CO. Nul n'est autorisé à en modifié les termes, ni verbalement ni par écrit.
