LIFESTYLE VS-2 - Système audio home cinéma BOSE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Système audio home cinéma
Caractéristiques techniques principales	Compatible avec les systèmes BOSE Lifestyle, permet la connexion de plusieurs sources audio et vidéo.
Alimentation électrique	Alimentation via adaptateur secteur inclus
Dimensions approximatives	Dimensions non spécifiées dans la documentation
Poids	Poids non spécifié dans la documentation
Compatibilités	Compatible avec les systèmes BOSE Lifestyle, vérifiez la compatibilité avec votre modèle spécifique.
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	110-240 V AC, 50/60 Hz
Puissance	Consommation électrique non spécifiée
Fonctions principales	Permet la connexion de sources audio et vidéo, améliore l'expérience sonore des systèmes BOSE.
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs.
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du service client BOSE.

FOIRE AUX QUESTIONS - LIFESTYLE VS-2 BOSE

Comment connecter le BOSE Lifestyle VS-2 à ma télévision ?

Pour connecter le BOSE Lifestyle VS-2 à votre télévision, utilisez un câble HDMI ou un câble audio optique. Branchez une extrémité dans le port HDMI ou audio de votre télévision et l'autre extrémité dans le port correspondant du VS-2.

Que faire si le son ne sort pas des haut-parleurs ?

Vérifiez que le BOSE Lifestyle VS-2 est bien allumé et que les haut-parleurs sont correctement connectés. Assurez-vous également que le bon mode d'entrée est sélectionné sur le système et que le volume n'est pas à zéro.

Comment mettre à jour le firmware du BOSE Lifestyle VS-2 ?

Pour mettre à jour le firmware, connectez votre BOSE Lifestyle VS-2 à Internet via un câble Ethernet ou Wi-Fi. Ensuite, accédez au menu des paramètres et sélectionnez 'Mise à jour du système'. Suivez les instructions pour installer les mises à jour disponibles.

Mon BOSE Lifestyle VS-2 ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez de débrancher et de rebrancher l'adaptateur. Si le problème persiste, il peut être nécessaire de contacter le service client de Bose.

Comment réinitialiser le BOSE Lifestyle VS-2 aux paramètres d'usine ?

Pour réinitialiser le BOSE Lifestyle VS-2, maintenez enfoncé le bouton 'Source' et le bouton 'Volume +' en même temps pendant environ 10 secondes, jusqu'à ce que le système redémarre. Cela restaurera les paramètres d'usine.

Est-ce que je peux utiliser le BOSE Lifestyle VS-2 avec des appareils Bluetooth ?

Oui, le BOSE Lifestyle VS-2 est compatible avec les appareils Bluetooth. Activez le Bluetooth sur votre appareil, recherchez les dispositifs disponibles et sélectionnez le BOSE Lifestyle VS-2 pour établir la connexion.

Pourquoi ma télécommande ne fonctionne-t-elle pas avec le BOSE Lifestyle VS-2 ?

Assurez-vous que les piles de la télécommande sont chargées. Si le problème persiste, essayez de réinitialiser la télécommande en retirant les piles et en les remettant après quelques secondes. Si cela ne fonctionne pas, contactez le support Bose.

Comment configurer le BOSE Lifestyle VS-2 pour une utilisation avec un système de jeu ?

Pour configurer le BOSE Lifestyle VS-2 avec un système de jeu, connectez le système de jeu au VS-2 via un câble HDMI ou audio. Sélectionnez le bon port d'entrée sur le VS-2 et assurez-vous que le système de jeu est allumé.

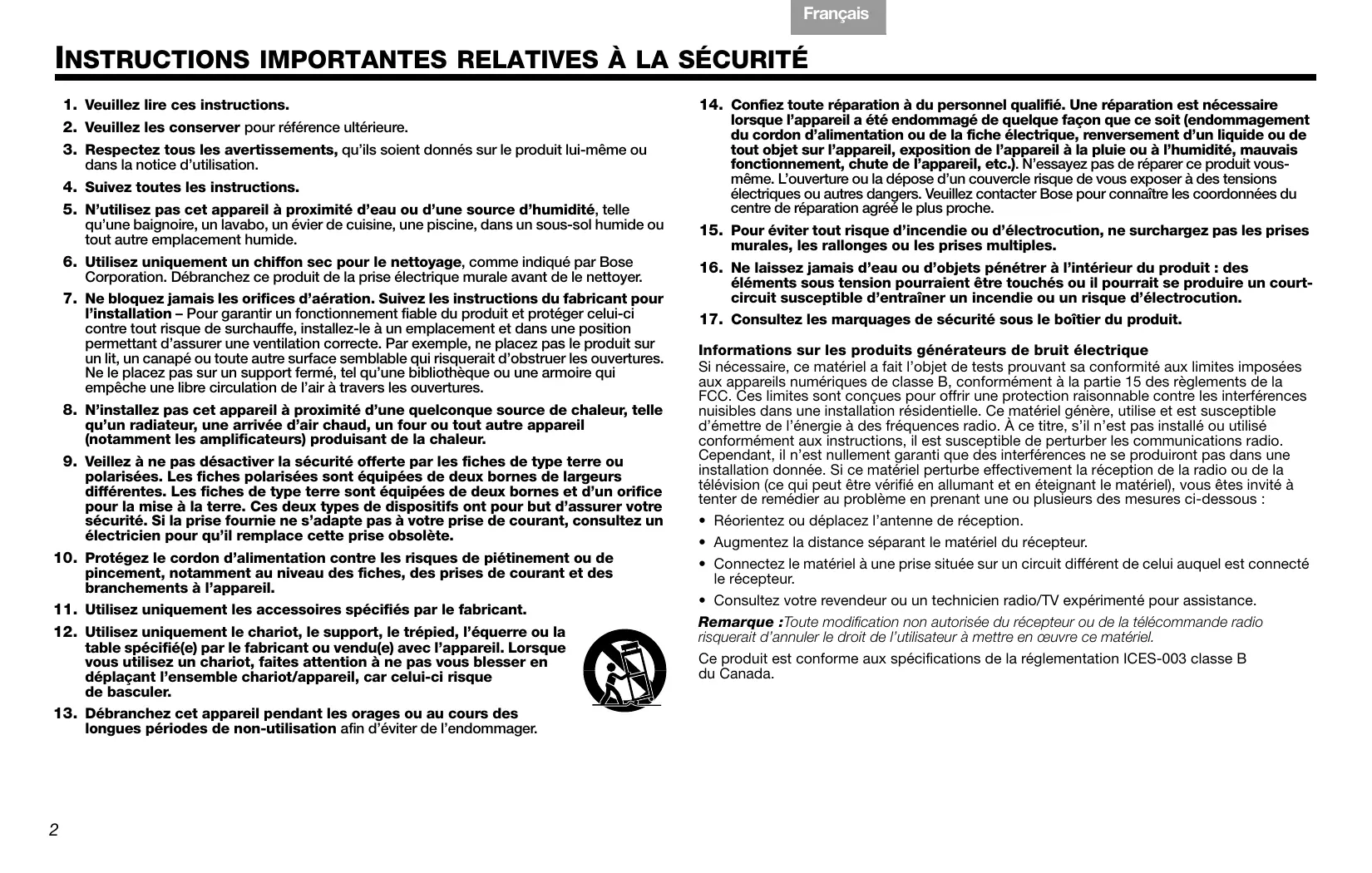

MODE D'EMPLOI LIFESTYLE VS-2 BOSE

Notice d'utilisation

1. Veuillez dire ces instructions.

2. Veuillez les conserver pour reférence ultérieure.

3. Respectez tous les avertissements, qu'ils soient disponibles sur le produit lui-même ou dans la notice d'utilisation.

4. Suivez toutes les instructions.

5. N'utilisez pas cet apparéil à proximé d'eau ou d'une source d'humidité, telle qu'une baignoire, un lavabo, un évier de cuisine, une piscine, dans un sous-sol humide ou tout autre emplacement humide.

6. Utilisez uniquement un chiffon sec pour le nettoyage, comme indiqué par Bose Corporation. Débranchez ce produit de la prise électrique murale avant de le nettoyer.

7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation - Pour garantir un fonctionnement fiable du produit et protégger celui-ci contre tout risque de surchauffe, installez-le à un emplacement et dans une position permettant d'assurer une ventilation correcte. Par exemple, ne placez pas le produit sur un lit, un canapé ou toute autre surfacesemblable qui risquerait d'obstruer les ouvertures. Ne le placez pas sur un support fermé, tel qu'une bibliothèque ou une armoire qui empêche une libre circulation de l'air à travers les ouvertures.

8. N'installez pas cet apparéil à proximé d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment les amplificateurs) produit de la chaleur.

9. Veiliez à ne pas désactiver la sécurité offerte par les fiches de type terre ou polarisées. Les fiches polarisées sont équipées de deux bornes de largeurs différents. Les fiches de type terre sont équipées de deux bornes et d'un orifice pour la mise à la terre. Ces deux types de dispositifs ont pour but d'assurer votre sécurité. Si la prise fournie ne s'adapte pas à votre prise de courant, consultez un électricien pour qu'il remplace cette prise obsolette.

10. Protégéz le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.

11. Utilisez uniquement les accessoires spécifiés par le fabricant.

12. Utilisez uniquement le chariot, le support, le trépied, l'équerre ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Lorsque vous utilisez un chariot, faites attention à ne pas vous blesser en déplaçant l'ensemble chariot/appareil, car celui-ci risque de basculer.

13. Débranchez cet apparéil pendant les orages ou au cours des longues périodes de non-utilisation afin d'éviter de l'endommager.

1. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de chaque façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout object sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.). N'essayez pas de réparer ce produit vous-même. L'ouverture ou la dépose d'un couvercle risque de vous exposer à des tensions électriques ou autres dangers. Veuillez contacter Bose pour connaître les coordonnées du centre de réparation agrée le plus proche.
2. Pour éviter tout risque d'incendie ou d'électrocution, ne surchargez pas les prises murales, les rallonges ou les prises multiples.
3. Ne laissez jamais d'eau ou d'objets pénétrer à l'intérieur du produit : des éléments sous tension pourraient être touchés ou il pourrait se produir un court-circuit susceptible d'entraîner un incendie ou un risque d'électrocution.
4. Consultez les marquages de sécurité sous le boitier du produit.

Informations sur les produits générateurs de bruit électrique

Si nécessaire, ce matériel a fait l'objet de tests provenant sa conformité aux limites imposées aux apparèils numériques de classe B, conformément à la partie 15 des règlements de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et est susceptible d'émettre de l'énergie à des fréquences radio. À ce titre, s'il n'est pas installé ou utilisé conformément aux instructions, il est susceptible de perturber les communications radio. Cependant, il n'est nullement garantie que des interférences ne seroduiront pas dans une installation donnée. Si ce matériel perturbe effectivement la réception de la radio ou de la télévision (ce qui peut être vérifié en allumant et en éteignant le matériel), vous étés invite à tenter de remédier au problème enPNANT une ou plusieurs des mesures ci-dessous :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance séparant le matériel du récepteur.
• Connectez le matériel à une prise située sur un circuit différent de celui auquel est connecté le récepteur.
• Consultez votre revendeur ou un technician radio/TV experimenté pour assistance.

Remarque :Toute modification non autorisé du récepteur ou de la télécommande radio risquerais d'annuler le droit de l'utilisateur àmettre en œuvre ce matériel.

Ce produit est conforme aux specifications de la réglementation ICES-003 classe B du Canada.

INFORMATIONS RELATIVES À LA SÉCURITÉ

SOMMAIRE

Veuillez dire cette notice d'installation

Prenez le temps de dire attentivement les instructions de cette notice d'installation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'installation pour référence ultérieure.

AVERTISSEMENT : Afin de limiter les risques d'incendie ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.

AVERTISSEMENT: Protégéz-le de tout risque de ruisselement ou d'éclaboussure. Ne place pas d'objets contenant des liquides, tels que des vases, sur l'appareil. comme avec tout apparéil électronique, veillez à ne pas renverser de liquides sur aucune partie de l'appareil. Les liquides peuvent provoquer des pannes et/ou un risque d'accendie.

ATTENTION: Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

Ce produit est conforme à la directive CEM 89/336/EEC et à la directive sur les basses tensions 73/23/EEC. L'attestation complète de conformité est disponible à l'adresse www.bose.com/static/compliance/index.html.

Rensseignements à conserver

Repérez le numéro de série indiqué à la base de l'expanseur video VS-2. Notez ce número ici. Vous aurez ainsi ce numéro sous les yeux si vous devez contacter le service après-vente de Bose.

Nombre de série :
Date d'achat

Nom du revendeur :
Telephone du revendeur :

Conservez votre facture avec ce manuel de l'utilisateur.

Introduction 4

Branchement du VS-2 au media center 6

Possibilities de connexion du téléviseur 7

Connexion TV HDMI 8

Connexion TV par video en composantes 10

Connexion TV S-Video 12

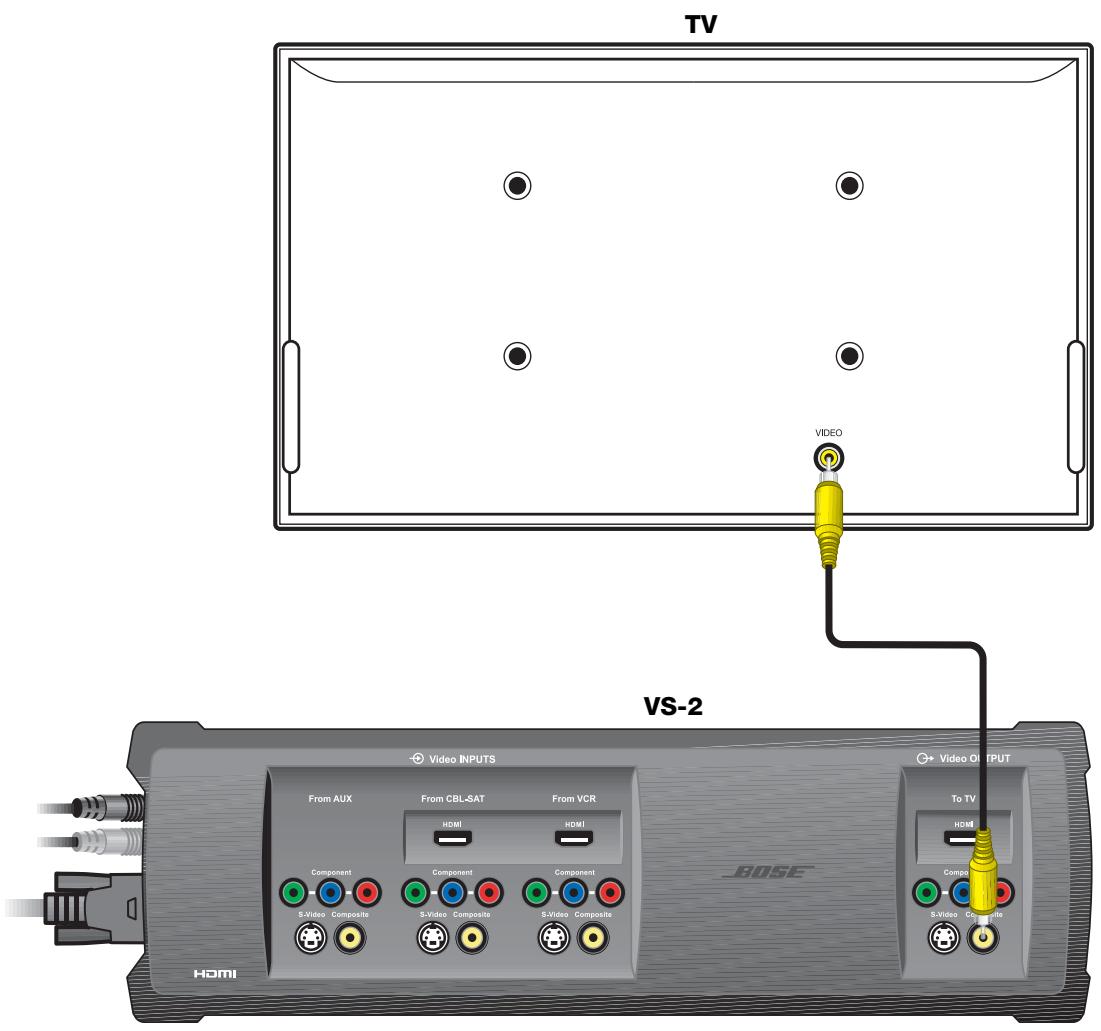

Connexion TV par video composite 14

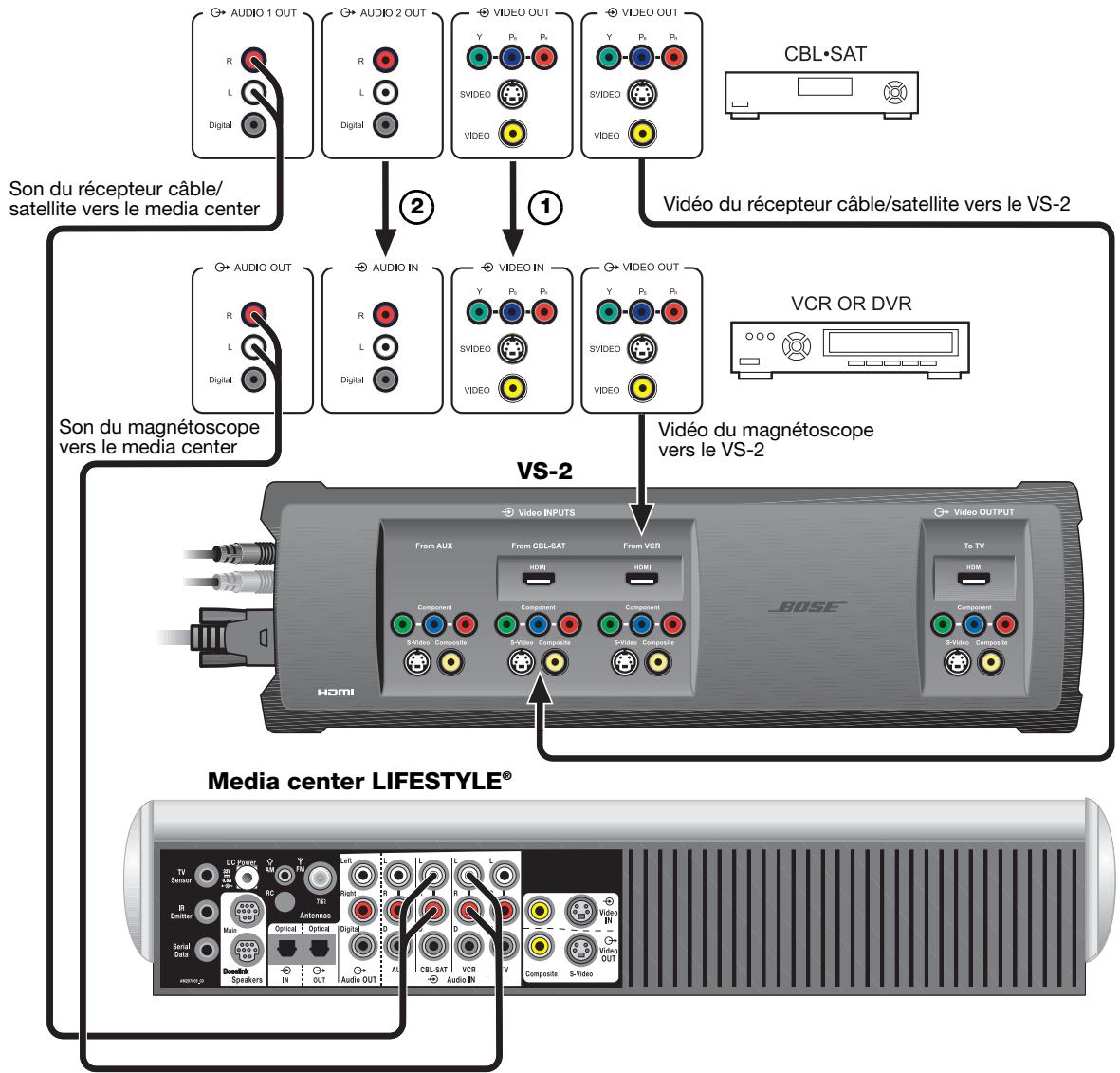

Connexions d'enregistrement de programmes 16

Informations d'utilisation. 17

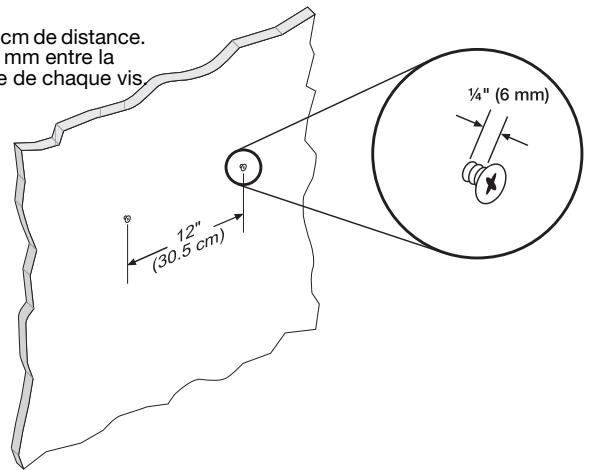

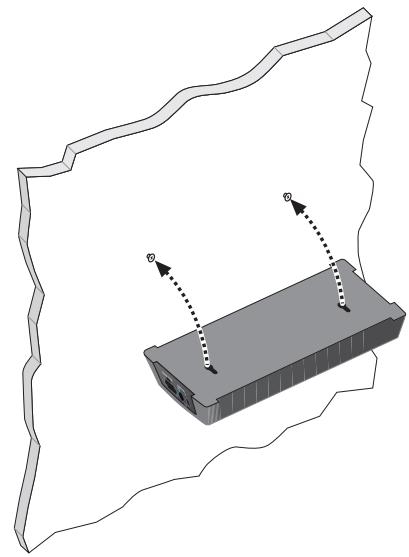

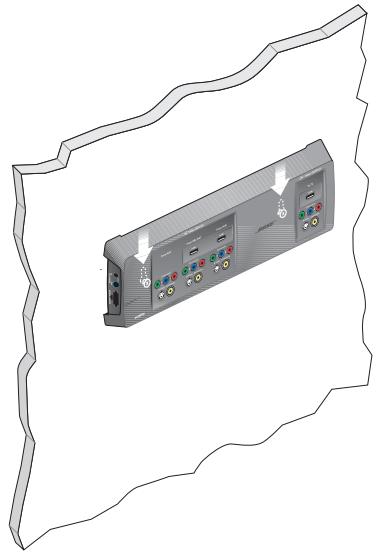

Fixation murale du VS-2 20

Entretien du VS-2 21

Introduction

Votre Expanseur video Lifestyle 們 VS-2

L'expanseur video LIFESTYLE VS-2 permet de connecter plusieurs apparéils multimédia à votre système home cinéma LIFESTYLE. Lorsque cet accessoire est installé, une simple pression sur une touche permet de selectionner la source video et audio.

et avantages

• La technologie HDMI™ (High-Definition Multimedia Interface) intégrée optimise le visionnage et l'écoute.
• Entrées en HDMI composantes, S-Video et video composite depuis un téléviseur, un magnétoscope, un récepteur cable/satellite ou toute autre source video.
• Conversion des formats video de qualité médiocre (composite ou S-Video) en un signal de grande qualité (video en composantes et HDMI).
• Compatible avec les formats TV à haute définition et à balayage progressif.

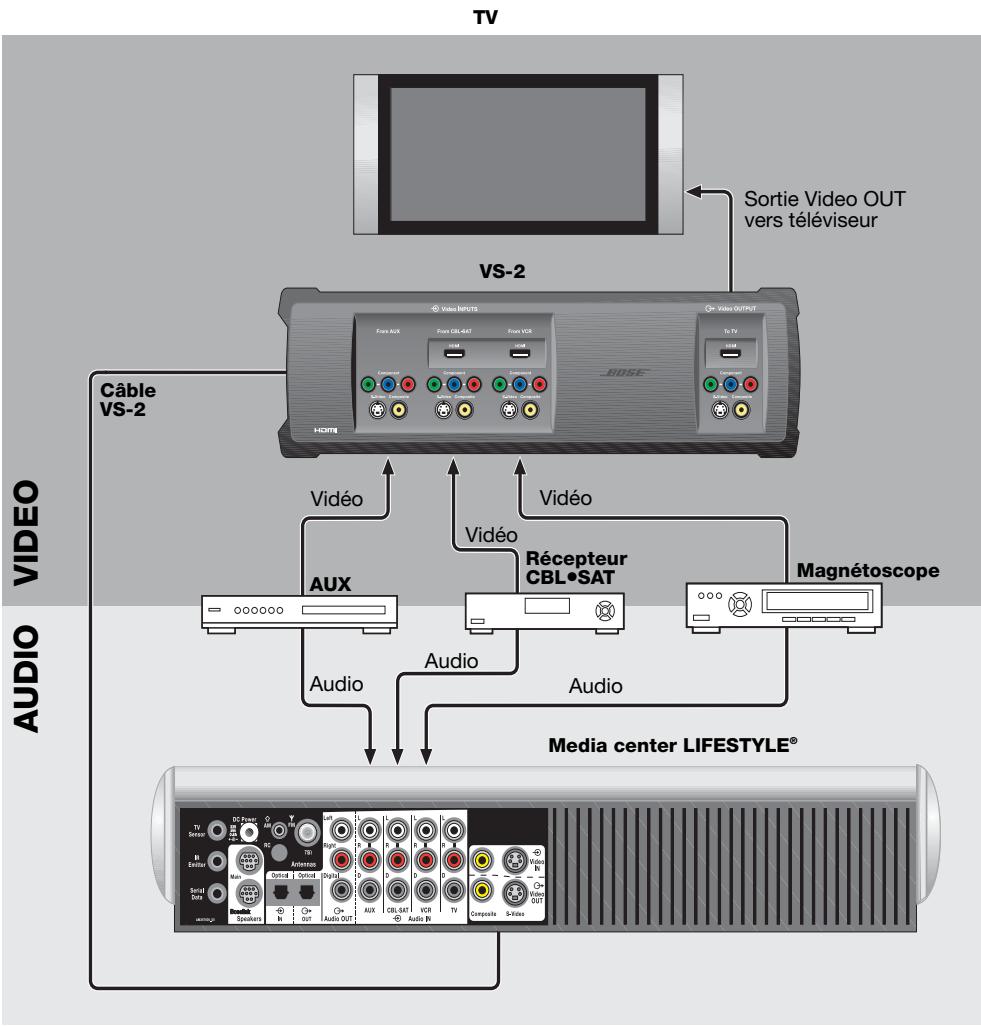

Intégration dans votre système LIFESTYLE®.

Les sorties video de tous vos apparèils multimédia (récepteur cable/satellite ou magnétoscope par exemple) doivent être connectées au VS-2, mais leurs sorties audio se connectent au media center. La sortie video du VS-2 est ensuite connectée au téléviseur. Lorsque vous sélectionnez une source, par exemple le récepteur CBL·SAT), le media center seLECTIONne le son provenant de celle-ci et ordonne au VS-2 de transmettre son signal video à votre téléviseur.

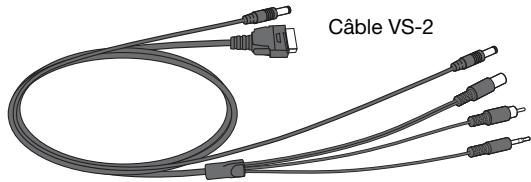

Déballage

Déballez avec précautions l'expanseur video VS-2.
Vérifiez que toutes les pieces illustrées sur cette page figurent dans le carton. Conservez soigneusement les matériaux d'emballage, pour le cas où vous devriez emballer et transporter l'appareil.

Si vous remarquez que l'un des éléments du système semble endommagé, n'essayez pas de l'utiliser. Avertissez immédiatement Bose ou un revendeur Bose® agréé. Pour contacter Bose, consultez la liste d'adresses incluse dans le carton d'emballage.

AVERTISSEMENT: Pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

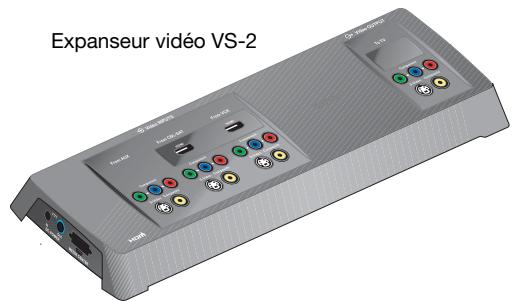

Expanseur video VS-2

Disque de mise à jour du logiciel

Notice d'utilisation

Câble video HDMI

Guide d'installation rapide

Mise à jour du logiciel

IMPORTANT

Une mise à jour du logiciel est nécessaire.

Votre expanseur VS-2 est fourni avec un disque de mise à jour. ÀpRES avoir installé le VS-2, vousdezvez charger ce CD dans le lecteur du media center pour actualiser votre système.

1. Mettez votre système home cinema LIFESTYLE sous tension et selectionnez la source CD/DVD.
2. Chargez le disque de mise à jour dans le lecteur du media center.

Attendez que l'afficheur du media center indique que l'opération est terminée.

Si vous avez besoin de cables supplémentaires

Le VS-2 est fourni avec un cable video HDMI, mais certains utilisateurs peuvent avoir besoin de cables complémentaires pour configurer le VS-2 avec leur système LIFESTYLE®. Pour savoir si c'est votre cas, il est conseilé de dire ce guide avant la mise en place. Si nécessaire, vous pouvez vous procurar des cables auprès de votre revendeur Bose® ou d'un revendeur de matériel électronique.

Branchement du VS-2 au media center

Preparation

Lorsqu'un système LIFESTYLE® est installé avec le VS-2, l'alimentation électricque du media center doit être raccordée au VS-2 et non pas directement au media center.

• Si vous installez simultanément le VS-2 et votre système LIFESTYLE®, sortez le module d'alimentation secteur du carton du media center LIFESTYLE pour commencer.
• Si vous ajoutez le VS-2 à un système LIFESTYLE® existant, éteignez votre système LIFESTYLE, attendez une trentaine de secondes, puis débranchez le module d'alimentation secteur. Déconnectez ensuite l'alimentation du panneau arrière du media center. Débranchez tous les cables raccordés aux connecteurs Video OUT et Video IN du media center.

Branchement du VS-2 au media center

• Une extrémité du cable VS-2 est dotée de quatre connecteurs. Raccordez-la au media center.

1 Insérez la fiche Serial Data dans le connecteur Serial Data.
(2) Insérez la fiche DC Power dans le connecteur DC Power.
③ Insérez la fiche Composite dans le connecteur Composite Video OUT.
4 Insérez la fiche S-Video dans le connecteur S-Video OUT.

• Connectez l'autre extrémité du cable VS-2 au panneau arrêté du VS-2.
  ⑤ Insérez la fiche multi-broches dans le connecteur Media Center.
  6 Insérez la fiche DC Power dans le connecteur DC POWER Out.

• Connectez l'alimentation secteur du media center au panneau arrêté du VS-2:
  7 Insérez la fiche DC Power de l'alimentation secteur du media center dans le connecteur DC POWER In.

Remarque: Le cordon d'alimentation entre le VS-2 et le media center doit être le plus droit possible. En effet, il fait office d'antenne pour la télécommande du système LIFESTYLE.

AVERTISSEMENT: Le VS-2 doit être uniquement alimenté par le module d'alimentation électriche du media center fourni avec votre système LIFESTYLE®.

Identification des connecteurs TV

Votre téléviseur peut être équipé de certains des connecteurs d'entrée video représentés à droite. Chaque type de connecteur offre un certain niveau de qualité d'image video.

Examinez le panneau arrière de votre téléviseur pour déterminer s'il est équipé de connecteurs pour video composite, S-Video, video en composantes ou HDMI. Pour plus d'instructions, reportez-vous à la notice d'utilisation de votre téléviseur.

Choix du type de connexion TV à utiliser

1. Utilisez le tableau de droite pour désirir le connecteur video de votre télévisuer qui offrira la(Meilleure) qualite video.
2. Vérifiez que vous disposez du cable correct. Un cable HDMI est fourni avec le VS-2.
3. Passez à la page indiquée pour dire les instructions de raccordement de votre téléviseur et d'autres appareils multimédia.
4. Pour vous rappeler ultérieurement le type de connexion choisi, mettez une croix dans la case adequate du tableau.

HDMI

Excellente qualite

Composantes

Excellente qualité

S-Video

Bonne qualité

Composite

Qualité standard

DVI Il est possible que vous telèviseur soit doté d'un connecteur DVI, mais pas d'un connecteur HDMI. Dans ce cas, il est quand même possible d'utiliser une connexion HDMI à l'aide d'un adaptateur DVI-HDMI ou d'un cable DVI-HDMI.

Qualité video	Connecteur video TV	Type de cable	Instructions de connexion	Cocher une option
Excellente ★★★	HDMI	Fourni avec le VS-2	Passez à la page 8.	□
	Composantes Y Pb Pr	Non fourni	Passez à la page 10.	□
Bonne ★★	S-Video	Fourni avec le système LIFESTYLE®	Passez à la page 12.	□
Standard ★	Composite	Fourni avec le système LIFESTYLE®	Passez à la page 14.	□

Connexion TV HDMI

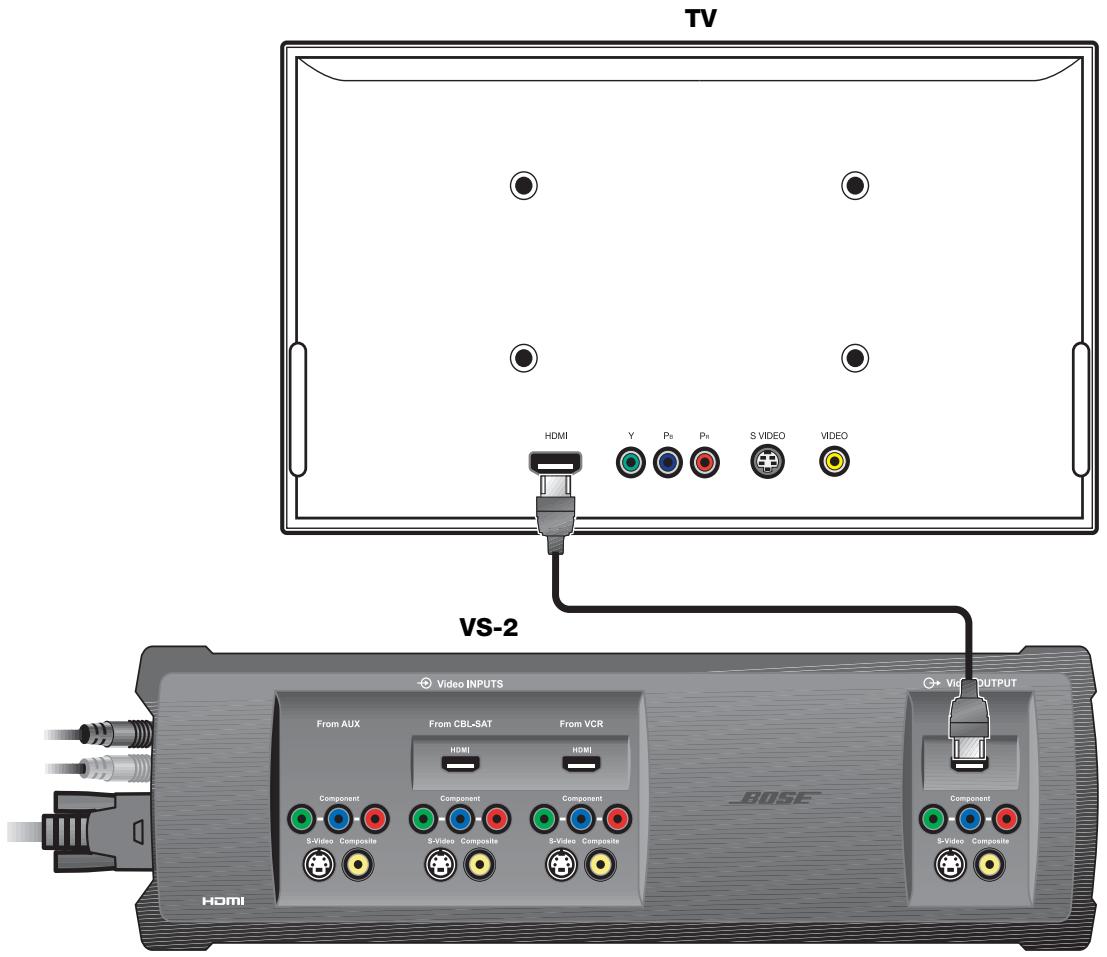

Connexion de la sortie video HDMI du VS-2 au téléviseur

Pour connecter votre téléviseur au VS-2 à l'aide du cable HDMI fourni, procédez comme suit :

1. Branchez une extrémité du cable HDMI au connecteur HDMI à l'arrête du télévisueur.
2. Insérez l'autre extrémité du cable HDMI dans la prise de sortie Video OUTPUT HDMI du VS-2.
3. Passez à la page 9 pour les instructions de connexion d'autres sources video au VS-2.

Choix du type de connexion pour les sources video

1. Regardez la face arrière de toutes vos sources video pour déterminer les types de connecteurs de sortie video dont elles disposent.
2. Utilisez le tableau ci-dessous pourCHOIR le connecteur video de voire source qui offrir a meilleure qualite video. Il est recommende d'utiliser la connexion HDMI ou en composantes si possible. Pour vous rappeler ulterieurement le type de connexion choisi, mettez une croix dans la case adequate du tableau.

Si l'une de vos sources video ne compte pas de connecteur HDMI, utilisez l'un des autres types de connecteurs. N'oubliez pas que le VS-2 convertit ce format en HDMI.

QualitéVIDEOSO	ConnecteurVIDEOSO	Magnétoscope	CBL•SAT	AUX (Autre)
Excellente ★★★	HDMI	□	□	Non disponible sur le VS-2
	Composantes Y Pb Pr	□	□	□
Bonne ★★	S-Video	□	□	□
Standard ★	Composite	□	□	□

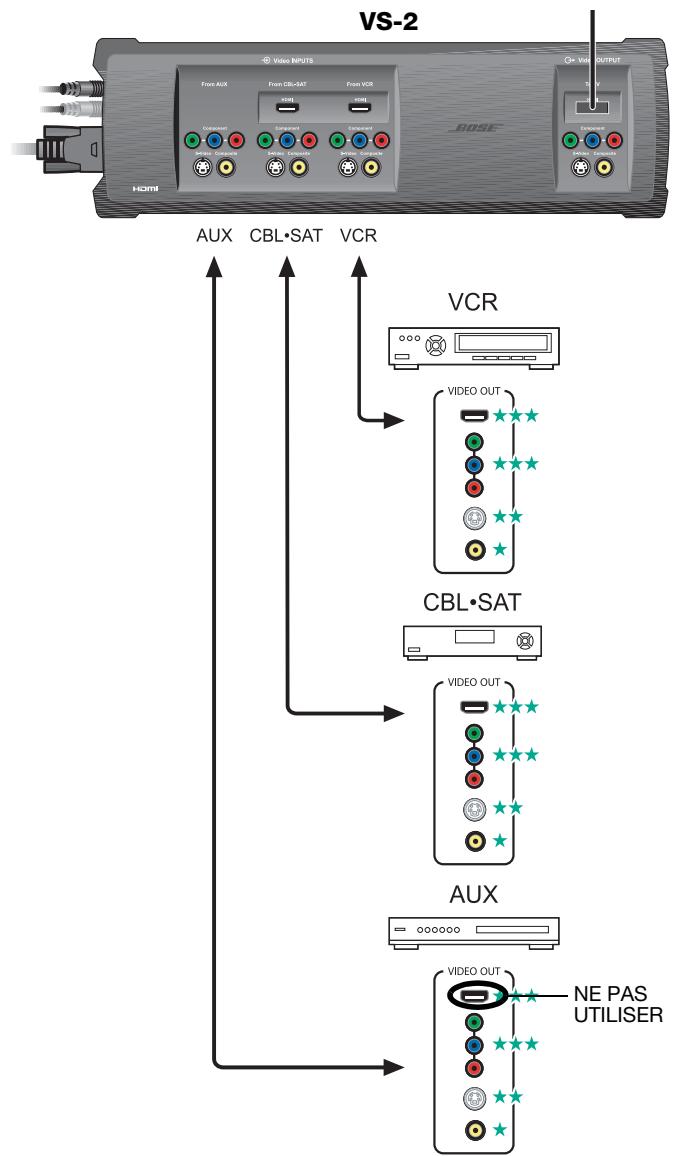

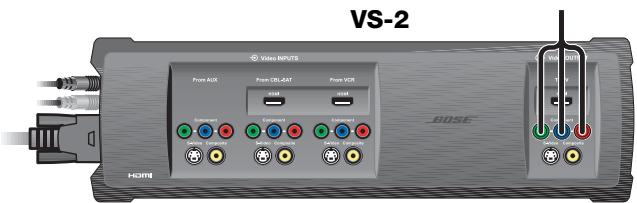

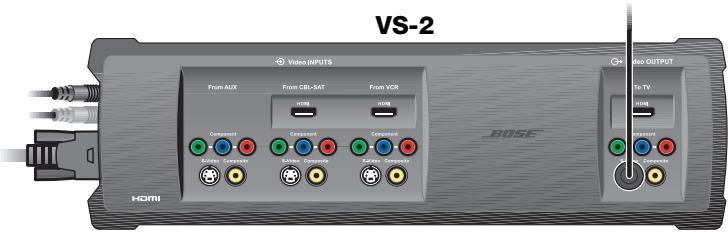

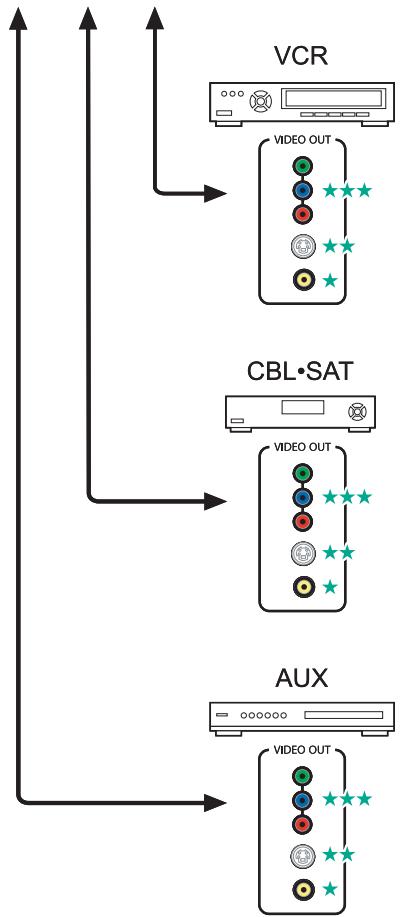

Connexion des sources video au VS-2

1. Branchez une extrémité du cable video choisi dans la ou les prises adéquates de l'appareil.
2. Insérez l'autre extrémité du cable video dans la ou les prises d'entrée Video INPUT appropriée(s) du VS-2.
3. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

Connexion TV par video en composantes

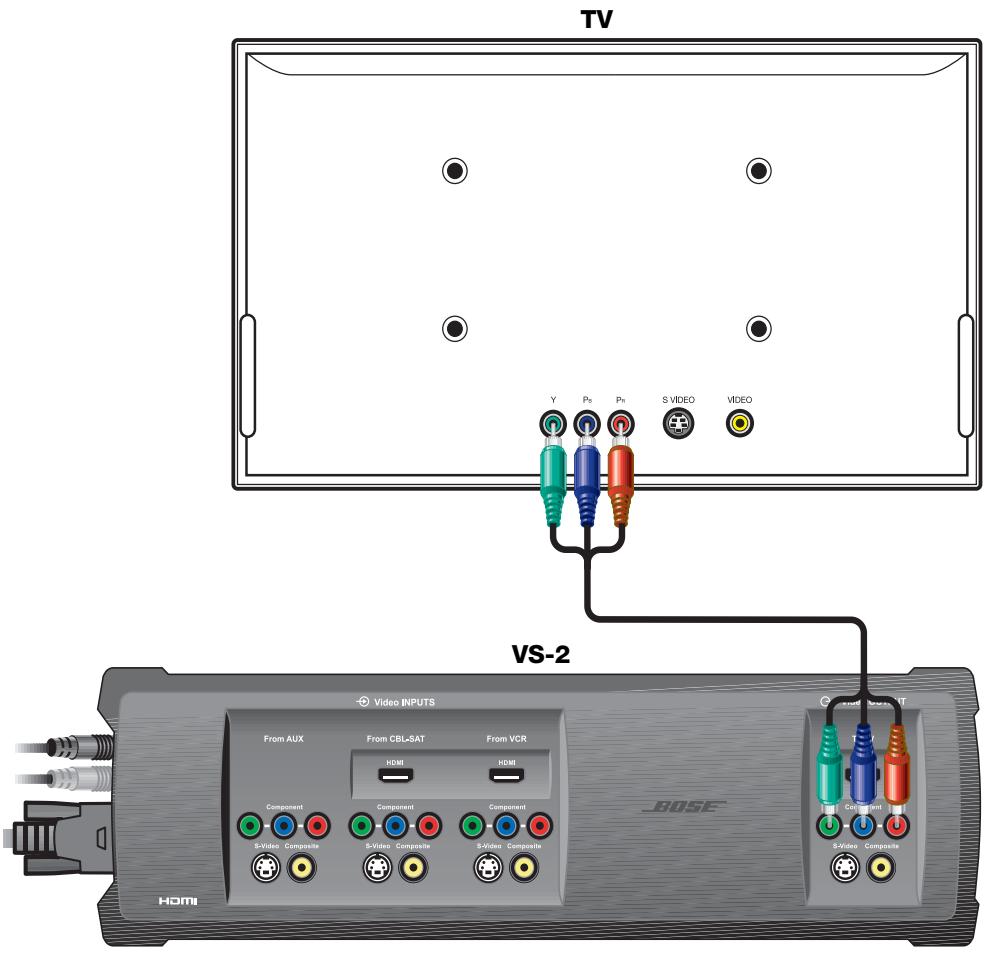

Connexion de la sortie video en composantes du VS-2 au téléviseur

Un cable video en composantes est nécessaire pour effectuer ce branchement.

Pour connecter votre télévisuer au VS-2 à l'aide du cable video en composantes (non fourni), procédez comme suit :

1. Branchez une extrémité du cable video en composantes dans les prises adéquates du téléviseur. Veillez à brancher Ensemble les connecteurs ayant des couleurs identiques
2. Branchez l'autre extrémité du cable video en composantes dans les connecteurs Video OUTPUT Component du VS-2. Ici encore, veillez à brancher ensemble les connecteurs ayant des couleurs identiques.
3. Passez à la page 11 pour les instructions de connexion d'autres sources video au VS-2.

Choix du type de connexion pour les sources video

1. Regardez la face arrière de toutes vos sources video pour déterminer les types de connecteurs de sortie video dont elles disposent.
2. Utilisez le tableau ci-dessous pour désirir le connecteur video de votre source qui offrira la(Meilleure) qualite video. Il est recommendé d'utiliser la connexion en composantes si possible. Pour vous rappeler ulterieurement le type de connexion choisi, mettez une croix dans la case adequate du tableau.

Si l'une de vos sources ne gère pas la video en composantes, utilisez la connexion S-Video ou Composite. N'oubliez pas que le VS-2 convertit ces deux formats en video en composantes.

QualitéVIDEOSO	ConnecteurVIDEOSO	Magnétoscope	CBL•SAT	AUX (Autre)
Excellente	Composantes	□	□	□
★★★	Y Pb Pr
Bonne	S-Video	□	□	□
★★	Composite	□	□	□
Standard	Composite	□	□	□

Connexion des sources video au VS-2

1. Branchez une extrémité du cable video choisi dans la ou les prises déquates de l'appareil. Si vous établissez une connexion en composantes, voirlez à brancher ensemble les connecteurs ayant des couleurs identiques
2. Branchez l'autre extrémité du cable video dans les connecteurs Video INPUT appropriés du VS-2. Ici encore, si vous établissez une connexion en composantes, veillez à brancher ensemble les connecteurs ayant des couleurs identiques.
3. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

AUX CBL·SAT VCR

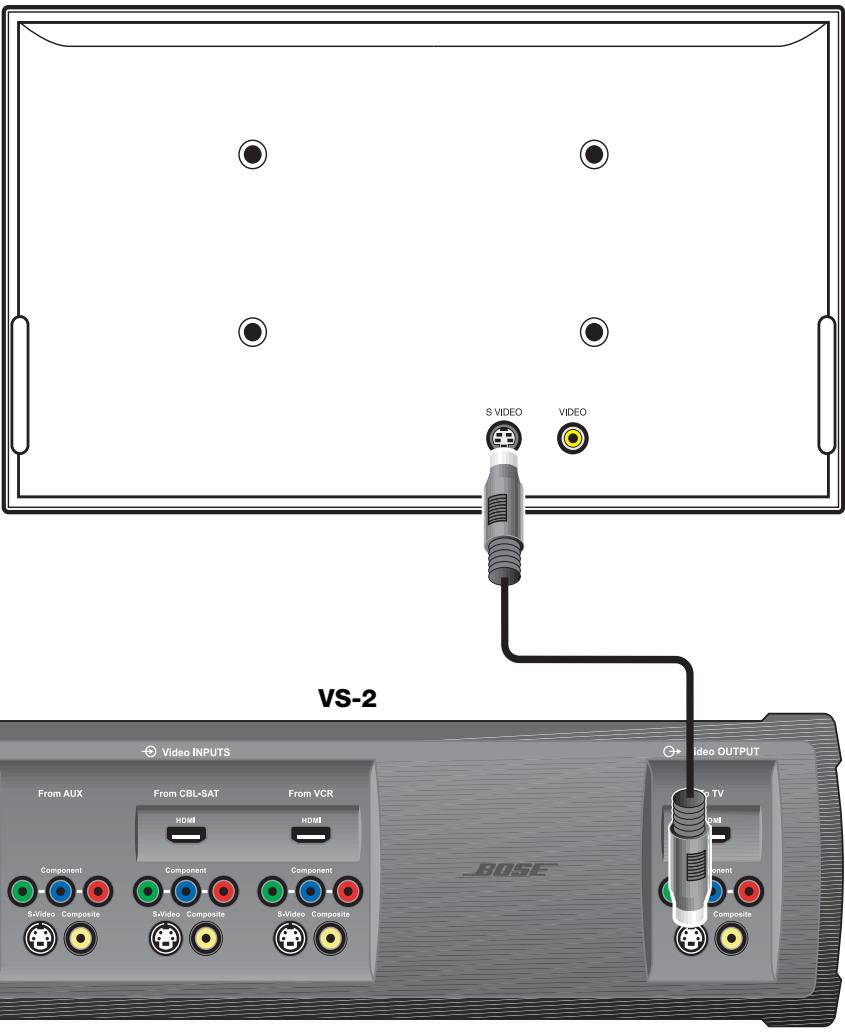

Connexion TV S-Video

Connexion de la sortie S-Video du VS-2 au téléviseur

Pour effectuer ce branchement, vous pouvez utiliser le cable S-Video fourni avec le système LIFESTYLE®.

Pour connecter votre téléviseur au VS-2 à l'aide d'un cable S-Video, procédez comme suit :

1. Branchez une extrémité du cable S-Video dans la prise ajustate du téléviseur.
2. Insérez l'autre extrémité du cable S-video dans la prise de sortie Video OUTPUT S-Video du VS-2.
3. Passez à la page 13 pour les instructions de connexion d'autres sources video au VS-2.

TV

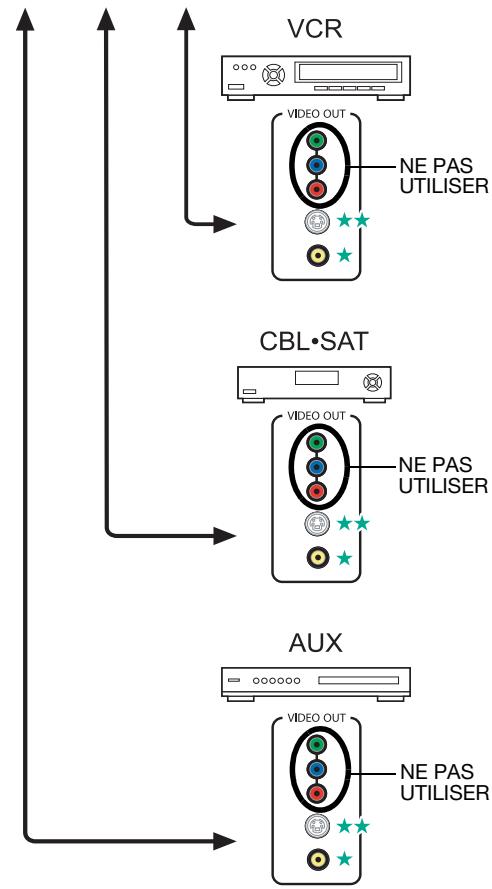

Choix du type de connexion pour les sources video

Si vous avez connecté votre télévisuer au VS-2 avec un cable S-Video, vous ne pouvez utiliser qu'une connexion S-Video ou Composite pour les entrées des sources, même si l'une d'elles compte des connecteurs de sortie video HDMI ou en composantes.

1. Regardez la face arrirée de toutes vos sources video pour déterminer les types de connecteurs de sortie video dont elles disposent.
2. Utilisez le tableau ci-dessous pour désirir le connecteur video de votre source qui offrira la(Meilleure) qualite video. Il est recommendé d'utiliser la connexion S-Video si possible. Pour vous rappeler ulterieurement le type de connexion choisi, mettez une croix dans la case adequate du tableau.

Si l'une de vos sources ne gèrè pas le S-Video, utilisez la connexion Composite. N'oubliez pas que le VS-2 convertit ce format en S-Video.

QualitéVIDéo	ConnecteurVIDéo	Magnétoscope	CBL•SAT	AUX (Autre)
Bonne ★★	S-Video	□	□	□
Standard ★	Composite	□	□	□

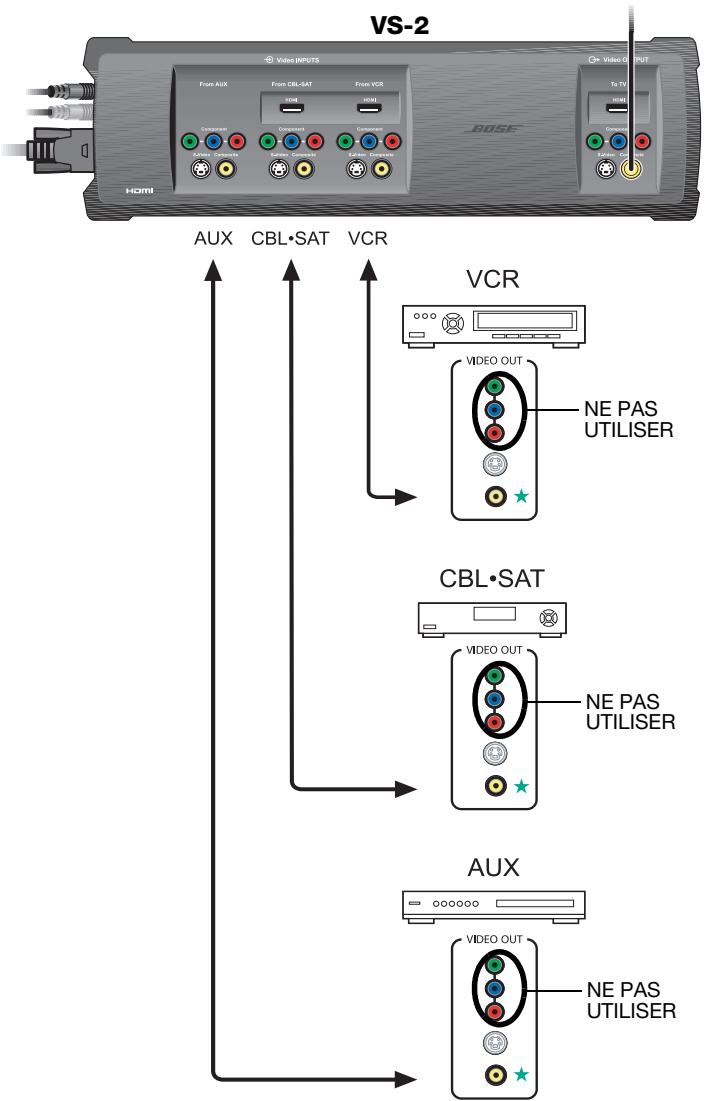

Connexion des sources video au VS-2

1. Branchez une extrémité du cable video choisi dans la prise adéquate de sortie video de l'appareil.
2. Insérez l'autre extrémité du cable video dans la ou les prises d'entrée Video INPUT appropriée(s) du VS-2.
3. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

AUX CBL·SAT VCR

Connexion TV par video composite

Connexion de la sortie video composite du VS-2 au téléviseur

Pour effectuer ce branchement, vous pouvez utiliser le cable composite fourni avec le système LIFESTYLE®.

Pour connecter votre télévisuer au VS-2 à l'aide d'un cable video composite, procédez comme suit :

1. Branchez une extrémité du cable video composite dans la prise ajustée du téléviseur.
2. Insérez l'autre extrémité du cable video composite dans la prise de sortie Video OUTPUT Composite du VS-2.
3. Passez à la page 15 pour les instructions de connexion d'autres sources video au VS-2.

Choix du type de connexion pour les sources video

Si vous avez connecté votre télévisuer au VS-2 avec un cable video composite, vous ne pouvez utiliser qu'une connexion S-Video ou Composite pour les sources, même si l'une d'elles comporte des connecteurs de sortie video HDMI ou en composantes.

1. Regardez la face arrirée de toutes vos sources video pour déterminer les types de connecteurs de sortie video dont elles disposent.
2. Utilisez le tableau ci-dessous pourCHOISIR le connecteur video de voitre source qui offrira la meilleure qualite video. Il est recommanded d'utiliser la connexion S-Video si possible. Pour vous rappeler ulterieurement le type de connexion choisi, mettez une croix dans la case adequate du tableau.

Qualité matériel	Connecteur matériel	Magnétoscope	CBL•SAT	AUX (Autre)
Bonne	S-Video	□	□	□
Standard	Composite	□	□	□

Connexion des sources video au VS-2

1. Branchez une extrémité du cable video choisi dans la prise adéquate de sortie video de l'appareil.
2. Insérez l'autre extrémité du cable video dans la prise d'entrée Video INPUT appropriée du VS-2.
3. Reportez-vous à la notice d'utilisation de votre système LIFESTYLE® pour plus d'informations sur les connexions.

Connexions d'enregistrement de programmes

Connexion d'un récepteur cable/satellite au magnétoscope/magnétoscope numérique

Pour enregistrer des programmes à partir d'un récepteur cable ou satellite, vous pouvez connecter votre décodeur cable/satellite au magnétoscope. Le diagramme de cette page est un exemple de connexion de ce type d'équipement.

Avant de commencer, vérifie que vous reçoceur cable/satellite et votre magnétoscope sont dotés des connecteurs d'entrée et sortie nécessaires.

① Connectez une sortie video non utilisée de votre récepteur cable/ satellite à une entrée video non utilisée de votre magnétoscope. Choisissez le type de connexion qui assure la meilleure qualité d'image. Reportez-vous à la section page 7.
② Connectez une sortie audio non utilisée de votre récepteur cable/ satellite à une entrée audio non utilisée de votre magnétoscope.

Enregistrement de programmes

Si vous utilisez la méthode de connexion représentée dans l'exemple, il n'est pas nécessaire de selectionner la source CBL*SAT pour enregistrer le programme. Si vous le souhaitez, vous pouvez écouter une autre source pendant l'enregistrement.

Nouveaux éléments du menu Système.

Lorsque le VS-2 est connecté au système LIFESTYLE, de nouveaux éléments apparaissent dans le menu Système.

Options video

Nouvel élément	Réglages possibles (les valeurs par défaut sont indiquées en gras).
TV écran large	Non............Indique au système LIFESTYLE® qu'il est connecté à un téléviseur au format 4:3. Oui............Indique au système LIFESTYLE® qu'il est connecté à un téléviseur au format 16:9 (écran large).
Résolution videoo (uniquement pour la connexion HDMI TV)	Ajustable............Permet au système LIFESTYLE® de sélectionner la résolution videoo optimale pour votre téléviseur. Reportez-vous à la section Résolution videoo dans la section « Nouveaux éléments du menu Paramètres. » page 18. Fixe............Interdit toute modification de la résolution videoo.
Continuité videoo	Désactivé............Supprime l'affichage de la videoo sur l'écran du téléviseur lors du passage de la source videoo sélectionnée à une source audio. Activé............Préserve l'affichage de l'image de la source videoo sélectionné (CBL•SAT, magnétoscope ou AUX) sur l'écran du téléviseur lors du passage de cette source à une source audio.
Réglages sur TV	Oui............Affiche le menu de paramétrage des sources videoo (entrées TV, récepteur cable•satellite, magnétoscope et AUX) sur l'écran du téléviseur et l'afficheur du media center. Non............Affiche le menu de paramétrage des sources videoo (entrées TV, récepteur cable•satellite, magnétoscope et AUX) sur l'afficheur du media center uniquement.

Options audio

Nouvel élément	Réglages possibles (les valeurs par défaut sont indiquées en gras).
CBL●SAT/VCR Audio (uniquement pour les connexions HDMI)	Bose 5.1 .....................Permet d'écouter le son Surround 5.1 sur votre système LIFESTYLE® lorsque la source sélectionnée est CBL●SAT ou VCR (magnétoscope). Paramètre recommendé – il est préfébable de ne pas le modifier.
	TV Sté reproduction ............Indique au VS-2 que le son numérique sur deux canaux reçu (via un cable HDMI) du récepteur cable/satellite ou du magnétoscope doit être transmis au téléviseur (via un cable HDMI). Les enceintes du système LIFESTYLE® sont coupées.

Nouveaux éléments du menu Paramètres.

Lorsque le VS-2 est connecté au système LIFESTYLE®, de nouveaux éléments apparaissent dans le menu Paramétres.

Nouvel élément de menu	Description	Réglages possibles (les valeurs par défaut sont indiquées en gras).
Retard audio	Modifie le décalage temporel entre le son et l'image. Cette option permet de synchroniser le son sur l'action lors du visionnage de certains programmes audiovisuels.	0 (pas de retard), 1, 2, 3, 4, 5, 6, 7, 8 (retard maximum)
Résolution videoe	Lorsque le téléviseur est connecté à la sortie HDMI du VS-2, cette option affiche les résolutions videoe prises en charge par le téléviseur. La résolution optime du téléviseur est besoin comme résolution par défaut, sauf si vous la modifiez.Uniquement disponible si l'options Résolution video du menu Système est réalisée sur Ajustable.	480/576p (qualité la plus BASSE), 720p, 1080i, 1080p (qualité la plus élevé)
Image View	Modifie l'image sur l'écran du téléviseur.	Barres grises......Cette option ajoute une barre verticale grise de part et d'autre de l'image.Stretch...... L'image est étirée horizontally pour l'adapter à la largeur de l'écranZoom...... La taille de l'image est augmentée horizontally et verticalement pour l'adapter à l'écran.Normal...... L'image n'est pas modifiée.
Balayage progressif SD	Pour la vente en définition standard, cette option détermine si le balayage de l'image videoe transmise au téléviseur doit être entrelaçé ou progressif.N'apparaît que si le téléviseur est racordé au VS-2 par une connexion videoe en composantes.	Inactive...... L'image videoe est transmise au téléviseur avec un balayage entrelacé (480i ou 576i).Active...... L'image videoe est transmise au téléviseur avec un balayage progressif (480p ou 576p).

Changement de source

Après l'ajout du VS-2 à votre configuration, il est très facile de changer de source. Il suffit d'appuyer sur la touche de la télécommande correspondant à la source désirée (CD/DVD, VCR, CBL·SAT ou AUX). Si vous désissez l'une des sources connectées au VS-2, veillez àmettre cette source sous tensionAAPARAVANT.

Choix du canal TV.

Lorsque le VS-2 est connecté au système LIFESTYLE®, la télécommande permet de changer de canal sur la source sélectionnée avec le paramètre Commande de téléviseur (CBL-SAT, VCR, TV ou AUX) dans les options Télecommande du menu Système. Autrement dit, lorsque vous sélectionnez la source TV sur la télécommande, l'image et le son proviennent du canal TV de la source sélectionnée dans l'options Commande de téléviseur. Par exemple, si vous sélectionnez CBL-SAT comme source dans l'options Commande de téléviseur, puis appuyez sur la touche TV de la télécommande, vous pourrez alors visionner le programme sélectionné sur votre récepteur cable/satellite.

Si l'option Commande de télévisuer est définié comme TV (le可以选择 par défaut), l'écran du télévisuer restera vierge si vous scélectionnez la source TV, sauf si vous avez activé l'options Continuite video (voir « Nouveaux éléments du menu Système. » page 17). Si l'écran du télévisuer est vierge, le media center affiche le message CHOISISSEZ L'ENTREE TV pour vous rappeler de sélectionner l'entrée video correcte sur le télévisuer.

Visionnage de l'image d'une source pendant l'écoute du son provenant d'une autre source

Normalement, si vous désacteze une source video enChoosing une source audio, l'écran du téléviseur devient vide de toute image. Pour que la source video reste presente à l'écran, ouvre le menu Système et mettez l'option Continuité video sur Activé.

L'activation de la continuité video permet de continuer à visionner l'image d'un programme tout en écouteant le son provenant d'une autre source, par exemple la radio FM ou AM. Par exemple, vous pouvez regarder un match de football tout en écouteant sa retransmission simultanée sur une radio FM.

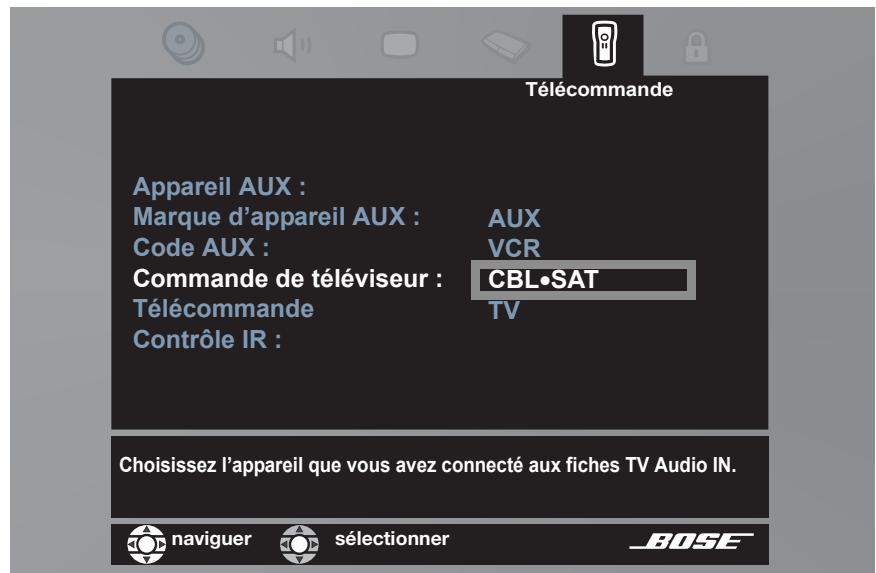

Menu Système - Options Télecommande

Affichage du media center - message écran vierge

TV CHOISISSEZ LENTREE TV

Fixation murale du VS-2

Outils à utiliser

Matériel recommende

Pour du bois dur

Foret de 3,5 mm

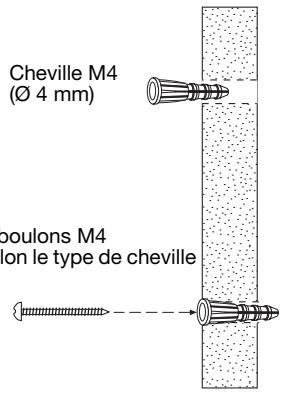

Pour les cloisons en plâtre

Utiliser un foret de la taille indiquée pour le type de chevelle utilisé.

1 Installez deux vis à 30,5 cm de distance. Laissez un espace de 6 mm entre la surface du mur et la tête de chaque vis.

2 Positionnez le VS-2 au-dessus des vis, bien parallèle au mur.

3 Abaissez le VS-2 sur les vis pour le fixer en place.

Nettoyage

• Pour nettoyer l'extérieur du VS-2, utilisez uniquement un chiffon doux et sec.
  N'tilise pas de solvants, de produits chimiques, ni de liquides de nettoyage contenant de l'alcool, de I'ammoniac ou des substances abrasives.
  Veillez a ce qu'aucun liquide ne penetre dans les ouvertures.
• N'utilise pas d'aerosols à proximé du VS-2.

Dépannage

Problème	Mesure corrective
Le système ne s'allume pas	Vérifiez que le cable quadri du VS-2 est correctement connecté au media center (voir « Branchement du VS-2 au media center » page 6).Vérifiez que l'alimentation du media center est bien connectée au secteur.
Pas d'image sur le téléviseur	Chargez le disque de mise à jour du logiciel dans le lecteur de DVD, si ce n'est déjà fait. Reportez-vous à la section « Mise à jour du logiciel » page 5.Vérifiez que le cable quadri du VS-2 est correctement connecté au media center (voir « Branchement du VS-2 au media center » page 6).Vérifiez que le téléviseur est bien raccordé au connecteur de sortie TV du VS-2.Vérifiez que vous avez selectionné l'entrée video appropriée sur le téléviseur.
L'image qui apparait sur le téléviseur n'est pas celle qui correspond à la source sélectionnée	Chargez le disque de mise à jour du logiciel dans le lecteur de DVD, si ce n'est déjà fait. Reportez-vous à la section « Mise à jour du logiciel » page 5.Vérifiez que les sources sont connectées aux entrées appropriées sur le VS-2.Vérifiez que le connecteur Serial Data du VS-2 est correctement inséré dans la prise du media center.Vérifiez que vous avez selectionné l'entrée video appropriée sur le téléviseur.
Certaines sources ne s'affichent pas sur le téléviseur	Vérifiez que les sources sont connectées aux entrées appropriées sur le VS-2.Vérifiez que vous n'utilissez pas une source qui produit un signal video de qualité supérieure à celle que peut accepter votre téléviseur.

techniques

Dimensions

39,55 cm x 12,07 cm x 4,0 cm

Consommation électrique du VS-2

9 W

Entres video

(2) HDMI (CBL·SAT et magnétoscope)
(3) Composantes
(3) S-Video
(3) Composite

Sortie video

HDMI

Composantes

S-Video

Composite

Poids (approximatif)

1,13 kg

Finition

Aluminum moulé

Si vous souhaitez-obtenir de l'aide concernant votre nouveau produit,contactez les service client de Bose. Reportez-vous à la liste d'adresses et de numeros de téléphone fournie avec le système.

Copyright et protection des licences

©2008 Bose Corporation Toute reproduction, modification, distribution ou autre utilisation, même partie, de ce document est interdite sans autorisation écrite préalable. Toutes les marques déposées auxquelles le présente document fait-reference sont la propriété de Bose Corporation.

HDMI, le logo HDMI et l'interface HDMI (High-Definition Multimedia Interface) sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

Ce produit intègre une technologie de défense des droits d'auteurs protégée par les revendications de procédés de certains brevets américain et autres droits de propriété intellectuelle détenus par Macrovision Corporation et autres titulaires de ces droits. L'utilisation de ladite technologie doit être autorisée par Macrovision Corporation. Elle est consentie pour le seul usage domestique et certains autres usages limités de visionnage, sauf autorisation contraire de Macrovision Corporation. Tout désassemblage ou démontage est interdit.

Le logo Simplay™ et les marques commerciales « Simplay™ » et « Simplay Labs™ » apparitennent à Silicon Image, LLC et sont utilisés sous licence de Silicon Image, Inc. et/ou de Simplay Labs, LLC

Garantie limitée

Sont couverts :

Tout défaut de pieces et main-d'oeuvre. La présente garantie limite couvre le fonctionnement de l'expanseur video VS-2 du système LIFESTYLE dans le cadre d'une utilisation normale des apparueils et conformément aux instructions mentionnées dans la notice d'utilisation. Elle ne couvre pas les dysfonctionnements resultant d'une utilisation ou maintenance incorrecte ou anormale, d'un accident, d'une humidité excessive, d'un emballage incorrect, de la foudre, d'une surtension electrique, ni d'une manipulation ou modification non-authorisée. L'utilisation des systèmes Bose est limitée à certains environnement; reportez-vous à votre notice d'utilisation.

SOUS RÉSERVE DE DISPOSITIONS JURIDIQUES CONTRAIRES, LES DISPOSITIONS DE LA PRESENTE GARANTIE LIMITÉE REMPLACENT TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, ÉCRITE OU ORALE, Y COMPRIS TOUTE GARANTIE DE COMMERCIABILITÉ OU D'ADEQUATION À UN OBJECTIF PARTICULARIER.

Durée de la garantie :

Dans les pays où la durée de la garantie n'est pas fixée par la loi, la garantie limitese Bose a une durée de validite d'un an a compter de la date d'achat. Dans les pays ou la durée minimum de garantie est fixe par la loi, la durée de garantie applicable est la période la plus longue entre la durée legale et la durée indiquee ci-dessus.

Nonobstant les dispositions ci-dessus, aux États-Unis, si vous âtes considéré comme un

« consommateur » selon les termes du Magnuson-Moss Warranty Act, vous pouze bénéficier de toute garantie implicite autorisée par la loi pour la période de validité de la garantie limitee explicite, telle que definié ci-dessous. Certains États n'admettent pas les limites relatives à la durée d'une garantie limitee implicite. La restriction ci-dessus peut donc ne pas vous etre applicable.

Engagement de notre part :

Réparer ou remplacer, à notre besoin, toute piece défectueuse, dans un-delai raisonnable, et ce gratuitement.

Comment bénéficier du service de garantie limitee :

1. Renvoyez le système, avec une preuve d'achat auprès d'un revendeur Bose agréé, à un centre de réparation Bose ou bien directement à Bose. Respectez les dispositions suivantes :

A. Emballez avec soin le produit avant de l'envoyer. Contactez Bose si vous avez besoin d'un carton pour expédier le produit.
B. Contactez Bose pour obtenir un numero de return. Inscrivez-le visiblement sur le carton.
C. Étiquetez et expédiez le colis au centre BoseADFQUAT.

1. Rapportez le système, avec une preuve d'achat auprès d'un revendeur Bose agrée, à un centre de réparation Bose ou bien directement à Bose. La preuve d'achat n'est pas nécessaire si elle est exclue par la loi.

Autres droits :

RECOURS EXCLUSIVE :

CETTE GARANTIE LIMITÉE EST TOTALEMENT TRANSFÉRABLE À CONDITION QUE LE PROPRIÉTAIRE ACTUEL FOURNISSE L'ORIGINAL, DE LA PREUVÉ D'ACHAT AUPRES D'UN REVENDEUR BOSE AGREE. LA RESPONSABILITE MAXIMALE DE BOSE NE POURRA EXCEDER LE PRIX D'ACHAT REEL QUE VOUS AVEZ PAYÉ POUR LE PRODUIT. EN AUCUN CAS BOSE NE POT ETRE TENU RESPONSABLE DE DOMMAGES PARTICULIERS, FORTUITS, SECONDAIRES OU INDIRECTS. CERTAINES LÉGISLATIONS N'ADMETTENT PAS LES LIMITES RELATIVES À L'EXCLUSION OU À LA LIMITATION DES RÉPARATIONS, DES DOMMAGES PARTICULIERS, FORTUITS, SECONDAIRES OU INDIRECTS OU LA LIMITATION DE LA RESPONSABILITE À DES MONTANTS SPECIFIÉS. PAR CONSEQUENT LES LIMITATIONS OU EXCLUSIONS CI-DESSUS PEUVENT NE PAS ÉTRE APPLICABLES DANS VÔTURE CAS.

AUTRES CONDITIONS :

NOUS VOUS RECOMMANDONS D'INSCRIRE LE NUMERO DE SÉRIE FIGURANT SUR VOTRE PRODUIT ET LES AUTRES INFORMATIONS RELATIVES À VÔTURE ACHAT SUR CETTE CARTE ET DE LA CONSERVER PARMI VOS DOCUMENTS PERSONNELS AVEC VÔTURE PREUVÉ D'ACHAT. SI NÉCESSAIRE, CES INFORMATION'S NOUS PERMETTRONT DE MIEUX REPONDRE À VOS BESOINS.

CETTE GARANTIE LIMITÉE VOUS CONFÉRÉ DES DROITS PARTICULIERS SOUMIS À DES CONDITIONS SPECIFIÉES, VOUS POUVEZ ÉGEMENT BENÉFICIER D'AUTRES DROITS JURIDIQUES LIÉS AU PRODUIT QUE VOUS AVEZ ACHETÉ. CES DROITS PEUVENT VARIER D'UN PAYS OU D'UN ETAT À L'AUTRE. CERTAINES LÉGISLATIONS N'ADMETTENT PAST L'EXCLUSION, LA RESTRICTION OU LA MODIFICATION DE CERTAINS DROITS IMPLICITES OU DE LEURS EFFETS. DANS CES SITUATIONS, LA PRESENTE GARANTIE LIMITÉE RESPECTE LES CONDITIONS DÉFINIES PAR LA LOI EN VIGUEUR. D'AUTRES LOIS VOUS DONNNT LE DROIT DE DEPOSERUNE RECLAMATION LÉGALE CONTRE LE VENDEUR.

Les bois de votre pays ou État peuvent给您 donner le droit deprésenter des réclamations légales contre le vendeur ou le fabriquant du produit. La présente garantie limite ne porte pas atteinte à ces droits.

Recours :

Les dispositions de la presente garantie limite remplacent toute autre garantie ou condition, a l'exception de celles prevues par la loi. La presente garantie limitée ne porte pas atteinte au droits conférés par la loi et ne s'oppose pas aux recours juridiques autorisés par la loi.

Cette garantie limitée est annulée si l'etiquette portant le numero de série de l'appareil a ete retiree ou effacee.
