MODE D'EMPLOI L1 COMPACT BOSE

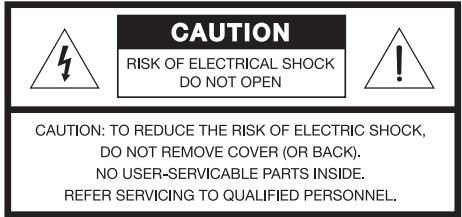

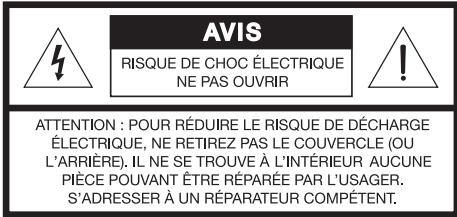

AVERTISSEMENT : Afin de limiter les risques d’incendie ou d’électrocution, n’exposez pas l’appareil à la pluie ou à l’humidité. AVERTISSEMENT : Afin de limiter les risques d’électrocution, ne démontez pas ce système à moins de disposer des qualifications requises. Adressez-vous à un réparateur qualifié.

Le symbole représentant un éclair avec une flèche à l’intérieur d’un triangle équilatéral est utilisé pour prévenir l’utilisateur de la présence d’une tension électrique dangereuse non isolée à l’intérieur de l’appareil. Cette tension est d’un niveau suffisamment élevé pour représenter un risque d’électrocution.

Le symbole représentant un point d’exclamation à l’intérieur d’un triangle équilatéral, tel qu’il figure sur le système, signale à l’utilisateur la présence d’instructions importantes relatives au fonctionnement et à l’entretien de l’appareil dans cette notice d’installation. ATTENTION : Cet appareil doit être connecté à une prise électrique dotée d’une mise à la terre. ATTENTION : N’apportez aucune modification au système ou aux accessoires. Toute modification non autorisée peut compromettre votre sécurité, le respect des réglementations et les performances. ATTENTION : Ne jamais placer d’objets enflammés, tels que des bougies allumées, sur l’appareil. ATTENTION : Lorsque la fiche d’alimentation est utilisée comme dispositif de débranchement de l’appareil, elle doit rester facilement accessible. Remarque : Ce produit doit être utilisé à l’intérieur. Il n’a pas été conçu ni testé pour une utilisation en extérieur, dans des véhicules ou sur des bateaux. Ce produit est conforme à la directive sur les ondes électromagnétiques 2004/108/EEC et à la directive sur les basses tensions 2006/95/EEC. L’attestation complète de conformité est disponible à l’adresse www.Bose.com/static/compliance/index.html. AVERTISSEMENT : Protégez l’appareil de tout risque de ruissellement ou d’éclaboussure. Ne placez pas d’objets contenant des liquides, tels que des vases, sur l’appareil. Comme avec tout appareil électronique, veillez à ne pas renverser de liquides sur aucune partie de l’appareil. Les liquides peuvent provoquer des pannes et/ou un risque d’incendie. Japon uniquement : Remarque : Avant de brancher l’appareil à ne prise électrique, vérifiez que celle-ci est bien raccordée à la terre. ©2009 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Cajun_SafetyInstructions.fm Page 3 Tuesday, January 6, 2009 4:20 PM TAB 1

6. Utilisez uniquement un chiffon sec pour le nettoyage. 7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation. 8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur. 9. Ne tentez pas de modifier les dispositifs de sécurité que constituent les fiches de type terre ou polarisées. Les fiches polarisées sont équipées de deux bornes de largeurs différentes. Les fiches de type terre sont équipées de deux bornes et d’un orifice pour la mise à la terre. Ces deux types de dispositifs ont pour but d’assurer votre sécurité. Si la prise fournie ne s’adapte pas à votre prise de courant, consultez un électricien pour qu’il remplace cette prise obsolète. 10. Protégez le cordon d’alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l’appareil. 11. Utilisez uniquement les accessoires spécifiés par le fabricant. 12. Utilisez uniquement le chariot, le support, le trépied, l’équerre ou la table spécifié(e) par le fabricant ou vendu(e) avec l’appareil. Lorsque vous utilisez un chariot, faites attention à ne pas vous blesser en déplaçant l’ensemble chariot/ appareil, car celui-ci risque de basculer. 13. Débranchez cet appareil pendant les orages ou au cours des longues périodes de non utilisation. 14. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l’appareil a été endommagé de quelque façon que ce soit

(endommagement du cordon d’alimentation ou de la fiche électrique, renversement d’un liquide ou de tout objet sur l’appareil, exposition de l’appareil à la pluie ou à l’humidité, mauvais fonctionnement, chute de l’appareil, etc.).

15. Pour éviter tout risque d’incendie ou d’électrocution, ne surchargez pas les prises murales, les rallonges ou les prises multiples. 16. Ne laissez jamais d’eau ou d’objets pénétrer à l’intérieur du produit : des éléments sous tension pourraient être touchés ou il pourrait se produire un court-circuit susceptible d’entraîner un incendie ou un risque d’électrocution. 17. Consultez les marquages de sécurité sous le boîtier du produit. 18. Utilisez des sources d’alimentation appropriées – Branchez le produit sur une source d’alimentation appropriée, comme indiqué dans les instructions relatives au fonctionnement ou signalé sur le produit. 19. Protégez l’appareil de tout risque de ruissellement ou d’éclaboussure. Ne placez pas d’objets contenant des liquides, tels que des vases, sur l’appareil. 20. Ne placez jamais d’objets enflammés, tels que des bougies allumées, sur l’appareil. 21. Diode de mise sous tension – Indique l’état d’alimentation. Bleue : Le système est sous tension

Informations sur les produits générateurs de bruit électrique

Ce matériel a fait l’objet de tests prouvant sa conformité aux limites imposées aux appareils numériques de classe A, conformément à la partie15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans des lieux commerciaux. Ce matériel génère, utilise et est susceptible d’émettre de l’énergie à des fréquences radio. À ce titre, s’il n’est pas installé ou utilisé conformément aux instructions, il est susceptible de perturber les communications radio. L’utilisation de cet équipement dans une zone résidentielle risque de provoquer des interférences nuisibles, auquel cas l’utilisateur devra remédier au problème à ses propres frais. Ce produit est conforme aux spécifications de la réglementation ICES-003 de classe A du Canada.

CajunOG_FRA.book Page ii Friday, December 12, 2008 12:05 PM TAB 7

Cette notice technique contient les instructions d’installation, de connexion et d’utilisation de votre système L1® Compact. Pour plus d’informations sur l’utilisation de ce système (conseils, techniques et questions fréquentes), visitez le site Internet www.Bose.com/musicians.

Caractéristiques et avantages

• Compact et léger – L’ensemble du système est suffisamment léger pour être transporté en une seule fois. • Installation en une minute – Les composants à enclenchement du système L1® Compact permettent de l’installer en moins d’une minute. Aucune enceinte externe à raccorder. Le caisson de basses intégré et son interface intuitive éliminent tout besoin de composants séparés. • Un son ample avec une seule enceinte – qu’il s’agisse de musique en direct ou en playback, que ce soit dans un bar ou dans une salle de 100 places, la technologie Bose® Spatial Dispersion™ assure une couverture sonore bien équilibrée sur près de 180º, sans zones mal desservies. • La combinaison d’un système de sonorisation et d’une enceinte de monitoring – Le public bénéficie d’une écoute à la fois équilibrée dans toutes les zones et intime, car le système est installé derrière le musicien et fait office à la fois de retour pour celui-ci et de système d’amplification pour le public. Le musicien contrôle le son à lui seul. • Souplesse d’emploi – Outre ses performances musicales, le L1® Compact permet de disposer d’un son de qualité pour de nombreuses occasions courantes (présentations, fêtes, discours et playback) rassemblant une centaine de personnes. • Le procédé de traitement du signal ToneMatch® assure un niveau élevé de réglage de la tonalité du microphone ou de l’instrument, afin d’offrir une qualité d’écoute que la plupart des musiciens n’obtiennent qu’en studio d’enregistrement. • Deux options d’installation : le système L1® Compact peut être utilisé en position repliée pour les faibles publics, ou développée pour les publics plus importants.

AVERTISSEMENT : Pour éviter tout risque d’étouffement, gardez les sacs plastiques hors de portée des enfants.

Composition du système L1® Compact : • Socle amplificateur L1® Compact • Enceinte Array L1® Compact Carton des extensions Extensions L1® Compact Vous trouverez une liste complète des équipements et accessoires facultatifs sur le site Web www.bose.com/musicians. 2

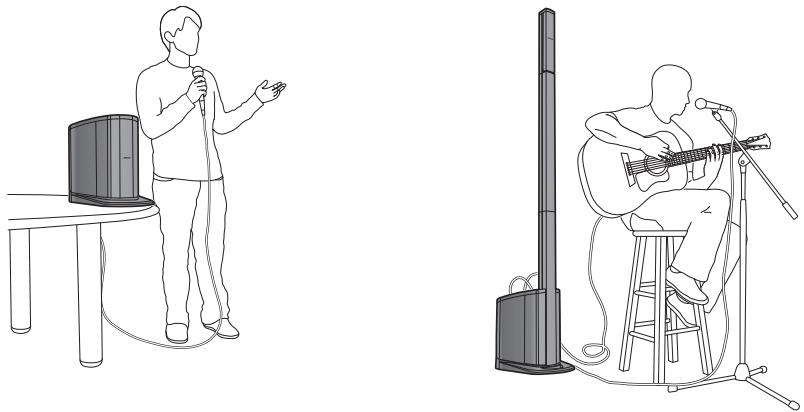

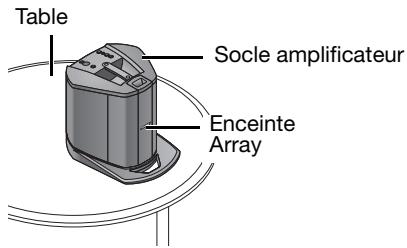

Pour obtenir la meilleure qualité sonore et permettre à un public assis d’entendre toute la dynamique du système, positionnez celui-ci sur une table (installation non représentée ci-dessus) au niveau des oreilles ou à l’avant de la scène (installation non représentée). Le son sera alors projeté de façon claire et équilibrée pour tout le public.

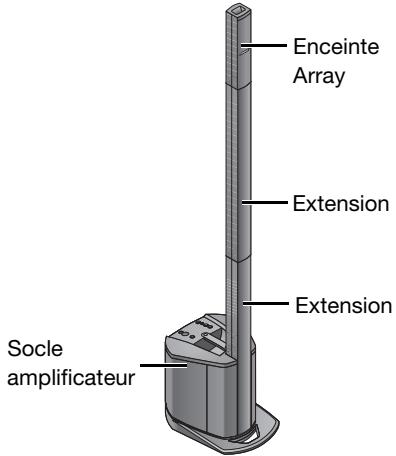

Installation en position développée

Pour les salles de grande taille et les publics importants, et dans toute situation où le son pourrait être bloqué par des obstacles, il est conseillé d’installer le système L1® Compact en position développée.

Remarque : Les deux extensions L1® Compact sont identiques. Vous pouvez les placer indifféremment en haut ou en bas, mais vous devez utiliser les deux à la fois.

2. Alignez le connecteur à la base d’une extension sur la fiche du socle amplificateur, puis insérez l’extension dans le socle. Veillez à l’insérer en entier dans le logement du socle amplificateur pour assurer sa stabilité et la qualité de la connexion. 1

2. Connectez le cordon d’alimentation à la prise secteur du socle amplificateur.

3. Branchez l’autre extrémité à une prise électrique. 2

CajunOG_FRA.book Page 6 Friday, December 12, 2008 12:05 PM TAB 7

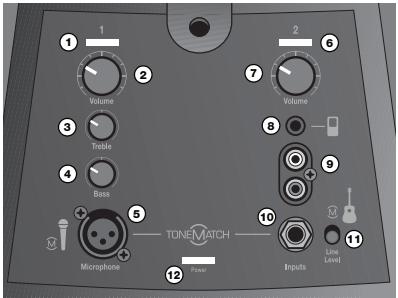

Le procédé de traitement du signal Integrated statut du signal d’entrée en couleur. ® ToneMatch assure un niveau élevé de modification • Vert : Signal présent sur l’entrée de la tonalité, afin d’offrir une qualité d’écoute que • Rouge: Écrêtage du signal d’entrée la plupart des musiciens n’obtiennent qu’en studio d’enregistrement. 1. Indicateur signal/écrêtage – Affichage du statut du signal d’entrée en couleur. • Vert : Signal présent sur l’entrée

7. Contrôle du volume – Réglage de volume général de toutes les sources connectées au canal 2.

• Rouge: Écrêtage du signal d’entrée

2. Contrôle de volume – Réglage de volume du microphone.

8. Entrée stéréo ⅛" – Entrée analogique symétrique pour diverses sources audio

(lecteur MP3 portable, radio par satellite, ordinateur, projecteur vidéo, etc.) Un préréglage microphone ToneMatch® est intégré. façon à activer le préréglage ToneMatch®. En cas de raccordement de tout autre instrument à l’entrée ¼", placer le commutateur sur la position Line Level. 12. Diode de mise sous tension – Indique l’état d’alimentation. Bleue : Le système est sous tension 6

2. Tout en parlant dans le microphone, réglez ensuite le volume au niveau désiré.

Il est conseillé de maintenir le microphone à proximité des lèvres. Ne placez pas le microphone à plus de 8 cm environ des lèvres, sous peine de réduire le niveau et la clarté de la voix.

L’entrée Microphone du canal 1 est dotée d’un préréglage ToneMatch® intégré qui optimise automatiquement le son du microphone.

3. Ajustez les réglages d’aigus (Treble) et de graves (Bass) selon les besoins.

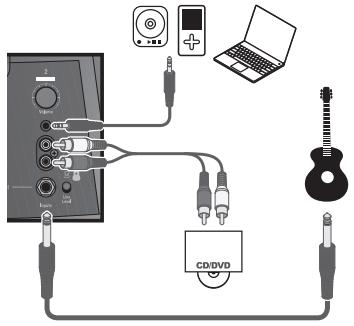

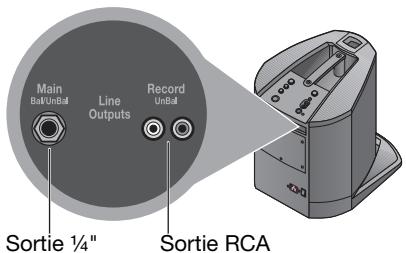

Réglages du canal 2

Lorsque vous connectez une source audio à l’une des entrées du canal 2, suivez ces conseils pour ajuster le volume. 1. Sur le socle amplifié, ajustez le réglage Volume du canal 2 au minimum. 2. Connectez la source audio à l’entrée marquée Channel 2 appropriée.

3. Tournez le bouton Volume du canal 2 dans le sens des aiguilles d’une montre jusqu’à ce que l’indicateur de signal soit vert ou jaune.

Si cet indicateur reste rouge, réduisez le volume. Remarque : Il est possible de connecter simultanément plusieurs sources audio aux diverses entrées du canal 2. Toutefois, vous devez alors ajuster le volume de chaque source pour obtenir la balance souhaitée.

Remarque : Le commutateur ToneMatch® n’agit que sur l’entrée ¼". Les sons des appareils ou instruments connectés aux entrées stéréo ⅛" et RCA ne sont pas affectés par ce commutateur.

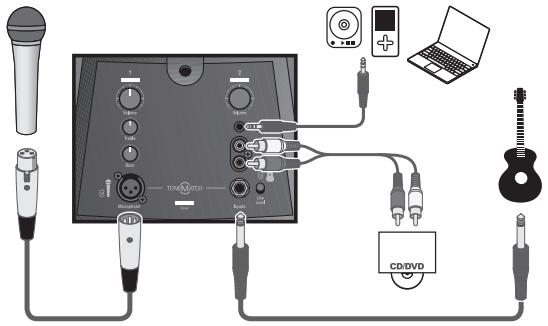

Exemples de connexion

Il existe de nombreuses façons de connecter et utiliser le système L1® Compact. Voici quelques exemples d’utilisation typiques.

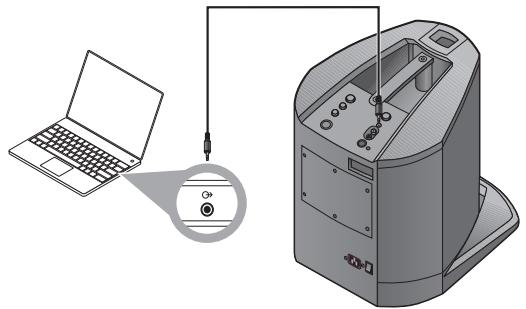

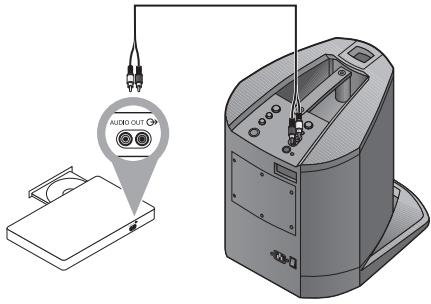

Une installation typique d’une salle de classe peut comporter un lecteur de DVD connecté au système L1® Compact.

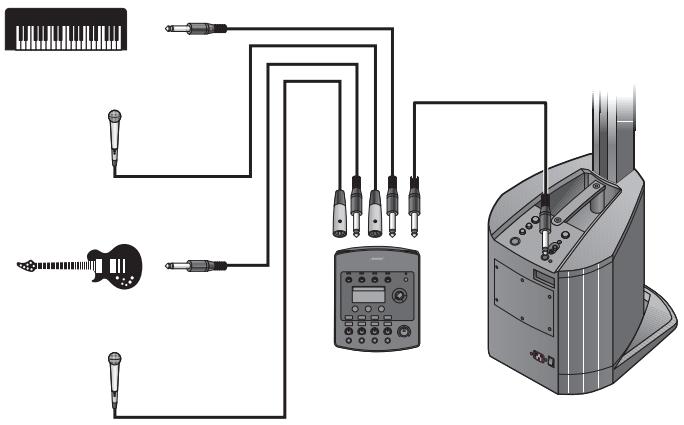

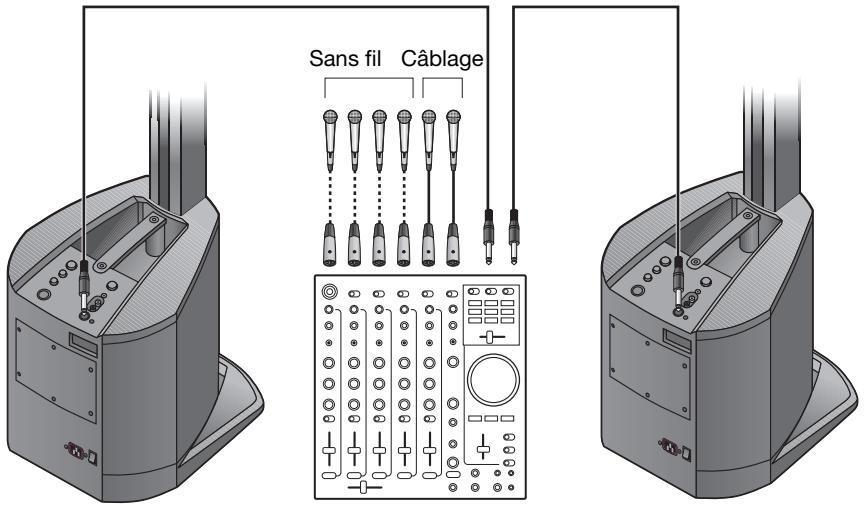

L1® Compact, avec plusieurs microphones et une petite table de mixage.

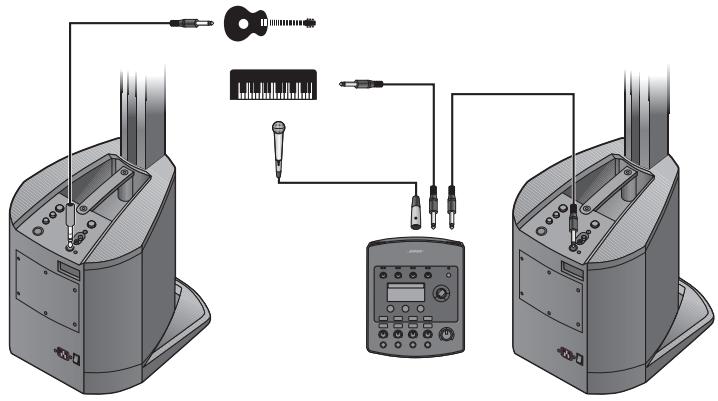

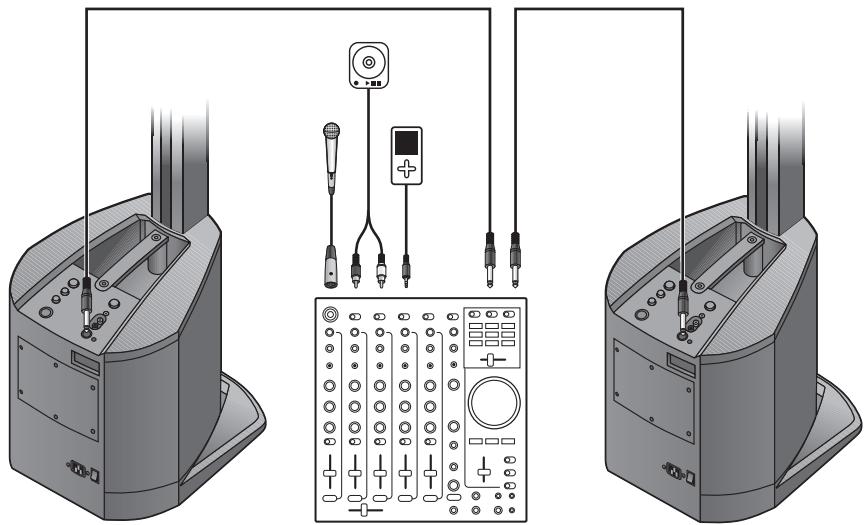

Les disc jockeys utilisent plusieurs sources (lecteur de CD, lecteur MP3, etc.) connectés à une table de mixage. Dans cet exemple, deux sorties d’une table de mixage sont connectées à deux systèmes L1® Compact pour gérer le son en stéréo.

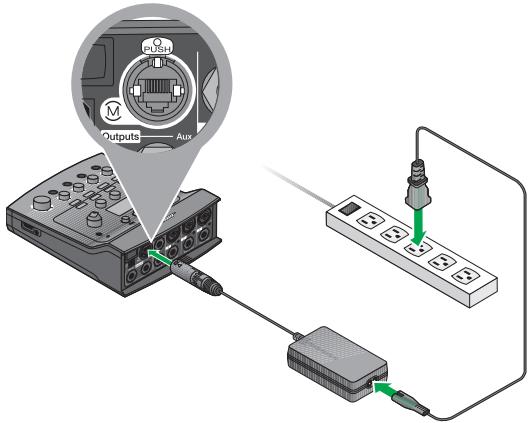

Le moteur audio T1 ToneMatch® nécessite sa propre alimentation secteur

(facultative) Pour en savoir plus sur le moteur audio T1 ToneMatch®, visitez la page www.Bose.com/musicians.

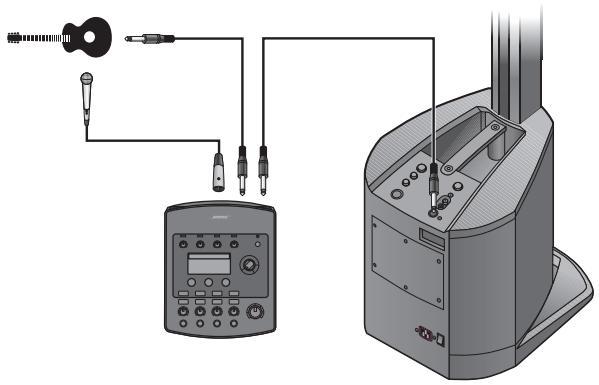

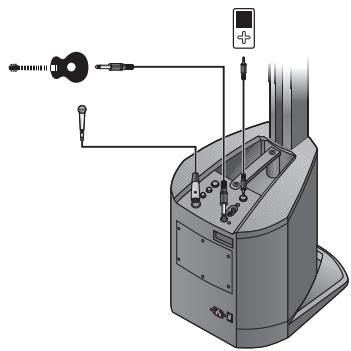

UN musicien seul peut ajouter un microphone et le moteur audio T1 ToneMatch® à son installation.

• N’utilisez aucun aérosol à proximité du système et ne laissez aucun liquide pénétrer par une des ouvertures.

• Si nécessaire, vous pouvez utiliser avec précaution un aspirateur pour dépoussiérer la grille du socle amplificateur L1® Compact.

Si vous rencontrez des problèmes lors de l’utilisation de ce produit, essayez les solutions suivantes. Outils de dépannage recommandés : • Un cordon d’alimentation secteur de remplacement • Des câbles équipés de fiches XLR et Jack ¼" (6,35 mm)

• Vérifiez que le cordon d’alimentation est entièrement inséré dans le socle amplificateur et dans une prise électrique.

• Vérifiez que la prise secteur fonctionne. Allumez une lampe ou un autre appareil à partir de cette prise. • Essayez avec un autre câble secteur. • Si possible, essayez un autre socle amplificateur.

La diode de mise sous tension est allumée mais aucun son n’est émis.

• Vérifiez que le contrôle du volume n’est pas en position minimum sur le socle amplificateur.

• Vérifiez que le contrôle du volume n’est pas en position minimum sur votre instrument. • Vérifiez que l’instrument ou la source audio sont bien raccordés au connecteur approprié. • Connectez l’instrument ou la source audio au socle amplificateur à l’aide d’un autre câble.

Faiblesse du son dans • Lorsque le système est en position repliée, placez-le toujours sur une table afin qu’il se trouve au niveau des oreilles du public. les médiums ou les aigus émis par le L1® • Vérifiez que les extensions L1® Compact et l’enceinte Array L1® Compact sont

Compact correctement insérées dans leurs connecteurs. • Vérifiez que les bornes de connexion ne sont pas pliées ou cassées. • Essayez de nettoyer les bornes de connexion des deux parties de l’enceinte avec un aérosol adapté aux connexions électroniques. Le son des instrument • Réduisez le volume de la source audio. ou de la source audio • Si vous utilisez une table de mixage externe, vérifiez que les réglages d’égalisation est distordu des plages graves, médiums et aigus sont en position médiane. • Réduisez le niveau de sortie de la table de mixage.

• Essayez de positionner le microphone presque à toucher vos lèvres.

• Essayez un autre microphone. • Modifiez la position du système L1® Compact et/ou du chanteur sur la scène. • Augmentez la distance entre l’enceinte et le microphone. • Si vous utilisez un processeur d’effets pour voix, assurez-vous qu’il ne contribue pas au problème de larsen.

Forum des utilisateurs Bose®

Pour communiquer avec d’autres utilisateurs de systèmes L1® et échanger des conseils d’utilisation du système portable L1® Compact, visitez le forum Bose® Musicians Community Message Board à l’adresse : http://Bose.infopop.cc/eve.

Service après-vente

Pour toute aide en cas de problème, contactez le service clients de Bose®, Live Music Customer Service Product and Technical Support, au numéro (877) 335 2673 (USA et Canada) ou consultez le site Internet www.Bose.com/musicians.

Consultez le site Internet www.bose.com/musicians ou appelez le (800) 905-0886 pour obtenir des informations sur les accessoires disponibles.

Renvoyer le produit avec la preuve de son achat auprès d’un revendeur Bose® agréé, en procédant comme ci-dessous :

1. Contactez la filiale Bose de votre pays ou zone géographique (consultez la page Global.Bose.com pour trouver cette information) pour obtenir les instructions nécessaires pour l’expédition ; 2. Envoyez le produit, en port payé, à l’adresse communiquée par le service après-vente agréé ; 3. Indiquez clairement sur l’emballage extérieur tout numéro d’autorisation de retour. (Les colis ne portant pas de numéro d’autorisation de retour, si ce dernier a été communiqué, seront refusés. Le système portable L1® Compact est protégé par des brevets accordés ou en instance, aux USA et dans d’autres pays. Numéros de série et enregistrement du produit Il est recommandé de noter dès maintenant les numéros de série de vos composants, ici et sur votre carte d’enregistrement. Enceinte Array L1® Compact ______________________________________________________ Socle amplificateur L1® Compact __________________________________________________ Extensions L1® Compact _________________________________________________________ Bose recommande de conserver vos ticket de caisse et carte de garantie avec ce guide.
