Type de produit	Enceintes extérieures passives
Marque	BOSE
Modèle	151® SE
Dimensions (H x P x L)	11,4 x 15,2 x 31,8 cm par enceinte
Haut-parleurs	3 haut-parleurs de 6,35 cm (résistants aux intempéries) par enceinte
Compatibilité amplificateur	10 à 100 W par canal, charge de 4 à 8 ohms
Puissance admissible	50 W IEC en continu sous 6 ohms
Résistance aux conditions climatiques	Sel, brouillard, soleil, humidité relative 100 %, températures de -40 °C à 70 °C
Technologie	Stereo Everywhere®
Montage	Mural horizontal (recommandé) ou vertical, sur surface plane
Câblage requis	Câble d'enceinte adapté à la distance (section de 0,82 mm² pour 6 m max à 2,10 mm² pour 15 m max)
Garantie	Limitée transférable de 5 ans
Entretien	Chiffon humide avec détergent doux ou tuyau d'arrosage à faible pression
Sécurité	Ne pas installer près de sources de chaleur, sur surfaces fragiles ou contenant des fils/tuyaux
Contenu du carton	2 enceintes, supports de montage, visserie, chevilles pour béton

FOIRE AUX QUESTIONS - ENCEINTES EXTERIEURES 151 SE BOSE

Les enceintes Bose 151 SE sont-elles vraiment étanches ?

Oui, elles résistent au sel, au brouillard, au soleil et à une humidité relative de 100 %. Elles supportent des températures de -40 °C à 70 °C. Cependant, évitez de les immerger et utilisez un tuyau d'arrosage à faible pression pour les nettoyer.

Comment installer correctement les enceintes 151 SE ?

Pour des performances optimales, installez-les horizontalement, à au moins 2 mètres l'une de l'autre, orientées vers la zone d'écoute. Fixez solidement les supports au mur à l'aide du matériel fourni, en respectant les normes de construction locales.

Puis-je utiliser ces enceintes avec n'importe quel amplificateur ?

Elles sont compatibles avec les amplificateurs et ampli-tuners de 10 à 100 W par canal, supportant une charge de 4 à 8 ohms. Vérifiez que votre ampli peut délivrer cette puissance.

Que faire si une enceinte ne produit aucun son ?

Vérifiez d'abord les réglages de votre amplificateur (balance, sélection de sortie). Ensuite, testez les câbles et les connexions. Si le problème persiste, échangez les câbles entre les enceintes pour isoler la panne. Consultez la section dépannage de la notice.

Comment brancher les câbles d'enceinte correctement ?

Dénudez les conducteurs sur 1,3 cm. Branchez le conducteur avec nervure (ou bague) sur la borne rouge (+) et le conducteur uni sur la borne noire (-). Serrez les molettes hexagonal. Assurez-vous qu'aucun brin ne touche l'autre borne pour éviter un court-circuit.

Puis-je installer les enceintes verticalement ?

Oui, mais vous risquez de ne pas profiter pleinement de la technologie Stereo Everywhere. Pour un montage vertical, orientez le trou de la vis de blocage vers le bas et tournez le logo pour une lecture horizontale.

Comment nettoyer les enceintes 151 SE ?

Utilisez un chiffon humide avec un peu de détergent doux et d'eau, ou un tuyau d'arrosage à faible pression. Évitez de projeter de l'eau directement dans la grille ou les évents acoustiques.

Quelle est la garantie des enceintes Bose 151 SE ?

Elles bénéficient d'une garantie limitée transférable de 5 ans. Les conditions détaillées figurent sur la carte d'enregistrement fournie dans le carton.

Puis-je utiliser ces enceintes dans une voiture ?

Non, elles n'ont pas été conçues pour une installation dans un véhicule. Utilisez-les uniquement en extérieur ou en intérieur, fixées sur un support mural ou posées sur une surface plane.

Que faire si le son semble provenir d'un seul point (mono) ?

Cela peut indiquer que les enceintes sont hors phase. Vérifiez que tous les conducteurs sont branchés correctement : positif (+) sur positif, négatif (-) sur négatif. Réglez la balance de l'ampli au centre.

MODE D'EMPLOI ENCEINTES EXTERIEURES 151 SE BOSE

Notice d'utilisation

BOSE®

Avant de commencer

Nous vous remercions d'avoir acheté les enceintes Bose 151^® SE. La conception révolutionnaire et la qualité de la fabrication de ces enceintes vous procureront un plaisir d'écoute durable en intérieur comme en extérieur. Les enceintes 151 SE sont conçues pour délivrer des performances conformes à la technologie Stereo Everywhere à partir d'un design à la fois simple, élégant et étanche.

Déballage

Déballez les enceintes avec précaution et conservez tous les emballages pour une éventuelle utilisation ultérieure. Si vous constatez que le produit a été endommagé lors du transport, contactez immédiatement votre revendeur Bose agréé ou la société Bose. Assurez-vous que toutes les pièces illustrées sur la Figure 1 sont dans le carton.

Figure 1

Contenu du carton

Vis de blocage de support (2)

Rondelles d'arrêt 1/4 pouce (6 mm) (4)

Rondelles d'arrêt n°8 (2)

Vis à bois n°12 x 1¾ pouces (44 mm) (4)

Vis de montage support à enceinte 14 × 916 pouces (6 x 14 mm) (4)

Chevilles n°12 x 1 pouce (25 mm) (4) (surface en béton uniquement)

AVERTISSEMENT: Pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

Renseignements à conserver

Les numéros de série figurent à l'arrière des enceintes. Notez-les ci-dessous et sur la carte d'enregistrement.

Numéro de série: et

Nom du revendeur :

Numéro de téléphone du revendeur : Date d'achat :

Veuillez dire cette notice d'utilisation

Lisez l'intégralité de cette notice avant de commencer l'installation. En cas de non-respect des instructions mentionnées dans cette notice d'utilisation, toutes les garanties relatives aux enceintes seront annulées. Si vous n'êtes pas certain d'être capable de procéder à l'installation, contactez un installateur professionnel.

Par le présent document, Bose B. V. déclare que ce produit est conforme à la directive CEM 89/336/EEC. Ce produit peut être utilisé entre autres dans tous les pays de l'Union Européenne et de l'AELE. L'attestation complète de conformité est disponible à l'adresse suivante: http://www.bose.com/guides.

©2004 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Équipements et outils nécessaires

• Tournevis cruciforme Philips (n°2)
• Perceuse
• Lunettes de protection et casque antibruit
• Masque antipoussières
• Mègeche à bois 2,5 mm ou
• Mèche de maçonnerie 6 mm
• Câble d'enceinte : Mesurez la longueur et choisissez une section :

Longueur

6 m max. 9 m max. 15 m max.

Section 0,82 mm² 1,30 mm² 2,10 mm²

Emplacement des enceintes

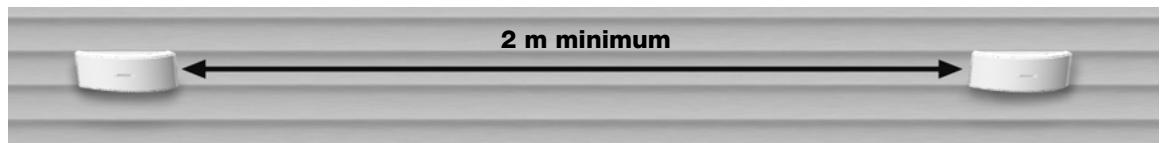

• Pour des performances optimales, installez les deux enceintes horizontalement (Figure 2).
• Placez-les à au moins 2 mètres l'une de l'autre et orientez-les vers la zone d'écoute.
• Elles ne doivent pas être placées face à face.

Enceintes fixées au mur

Figure 2

Remarque: Pour garantir des performances conformes à la technologie Stereo Everywhere, installez les enceintes horizontalement. Remarque : Vous pouvez installer les enceintes 151^® SE verticalement, mais vous risquez alors de ne pas pouvoir tirer parti de la technologie Stereo Everywhere. Remarque: Si vous installez les enceintes sur une surface plane horizontale, posez-les sur une protection (en plastique, par exemple) pour éviter qu'elles ne bougent ou n'endommagent la surface sur laquelle elles reposent du fait des vibrations. ATTENTION: Ne fixez pas les supports à des surfaces peu résistantes ou renferment des fils électriques ou des tuyaux de plomberie. Si vous avez des doutes, faites appel à un installateur professionnel. ATTENTION : N'installez pas les enceintes à proximité d'une source de chaleur, telle qu'un halogène, un radiateur, un four ou tout autre équipement (notamment les amplificateurs) produisant de la chaleur. ATTENTION: N'accrochez rien aux supports ni aux enceintes et ne placez rien sur ces dernières. Les supports ont été conçus pour soutenir le poids des enceintes uniquement. ATTENTION: Les enceintes 151 SE n'ont pas été conçues pour être installées dans une voiture/un véhicule.

Avant d'installer les enceintes

• Consultez les normes de construction applicables concernant l'installation d'enceintes extérieures. Si vous n'êtes pas certain d'être capable de les installer, contactez votre revendeur BOSE qui vous mettra en relation avec un installateur professionnel.
• Mesurez la longueur de câble requise pour brancher les enceintes à l'amplificateur. Reportez-vous à la section « Equipements et outils nécessaires » pour connaître les longueurs et les tailles recommandées.
• Déterminez le meilleur passage afin de protégere le câble. Assurez-vous que les enceintes ne risquent pas de tomber ou de provoquer de blessures.
• Éloignez les enceintes d'au moins 23 cm de tout moniteur ou écran vidéo. Les enceintes Bose 151 SE ne sont pas blindées magnétiquement.

Procédure d'installation

1. Retirez la vis C et la rondelle d'arrêt D du support de montage et séparez la partie B de la partie A (Figure 3).

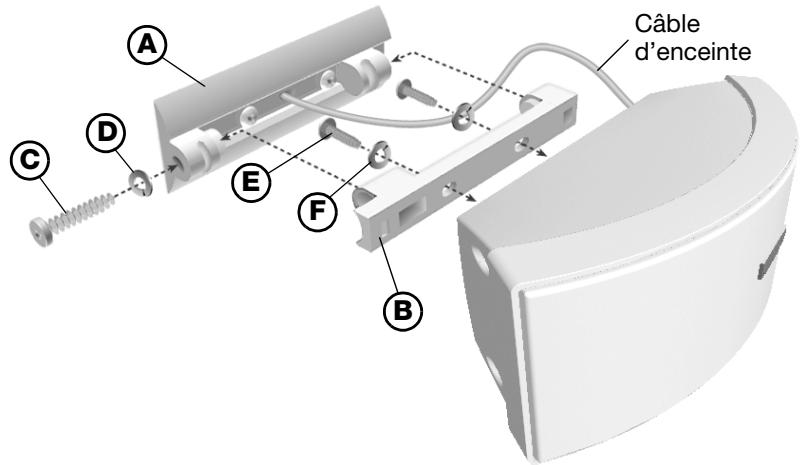

Vue éclatée de l'enceinte et du support de montage

Figure 3 Fixation des supports

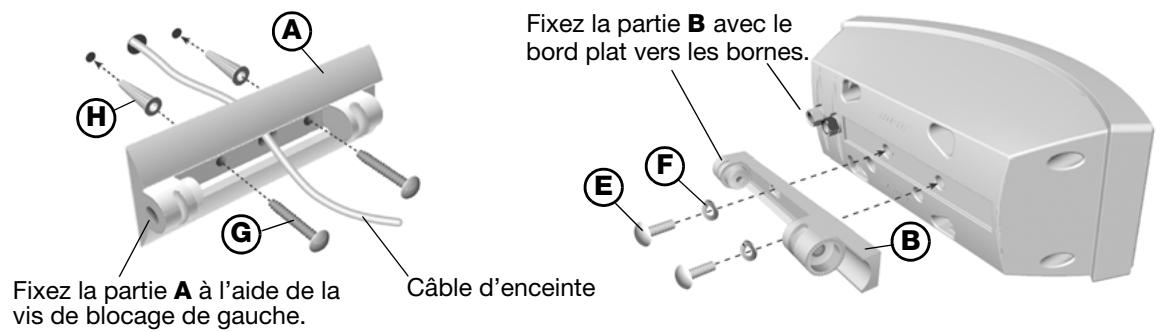

1. Maintenez la partie A du support contre le mur à l'emplacement souhaité et faites des marques au niveau des trous de fixation gauche et droit (Figure 4). Si vous prévoyez de faire passer le câble d'enceinte à travers le mur, faites également une marque au niveau du trou ovale.

Figure 4

1. Percez des trous à l'aide des mèches appropriées en tenant compte de la composition du mur. Reportez-vous à la section « Equipements et outils nécessaires » page 3.

Remarque: Si vous prévoyez de faire passer le câble d'enceinte à travers le support, insérez-le avant de fixer le support.

1. Fixez la partie A au mur à l'aide du matériel approprié pour le bois (G) ou le béton (H et G). Assurez-vous que le trou réservé à l'insertion de la vis de blocage du support figure à gauche (Figure 4).
2. Fixez la partie B à l'arrière de l'enceinte à l'aide de deux vis E et de deux rondelles d'arrêt F (Figure 4).

Modification de l'orientation de l'enceinte

1. Fixez l'enceinte en introduisant la partie B du support dans la partie A, puis en solidarisant l'ensemble à l'aide de la vis de blocage C et de la rondelle d'arrêt D (Figure 3). Pour modifier l'orientation, desserrez légèrement la vis C (Figure 5), rectifiez la position de l'enceinte en l'inclinant vers le haut ou vers le bas, puis resserrez la vis.

Figure 5 Conducteurs des enceintes

Remarque : Vous pouvez installer les enceintes 151^© SE verticalement, mais vous risquez alors de ne pas pouvoir tirer parti de la technologie Stereo Everywhere. Remarque : Pour un montage vertical, positionnez la partie A de manière à ce que le trou correspondant à la vis de blocage C soit dirigé vers le bas. Ce type de montage permet d'orienter le logo de façon à ce qu'il soit lisible horizontalement. Tirez légèrement sur le logo, orientez-le dans la position souhaitée, puis laissez-le.

Branchement des enceintes à l'ampli-tuner/amplificateur

Le câble d'enceinte se compose de deux conducteurs isolés. Le conducteur avec une bague ou une nervure doit être branché sur la borne positive (+) rouge et le conducteur uni doit être branché sur la borne négative (-) noire. Dénudez la gaine des deux conducteurs sur environ 1,3 cm (Figure 6). Torsadez ensuite les extrémités dénudées de manière à ce qu'aucun brin ne soit libre.

ATTENTION : Avant d'effectuer tout branchement, éteignez votre amplificateur ou votre amplitur et débranchez-le de la prise électrique secteur.

Figure 6

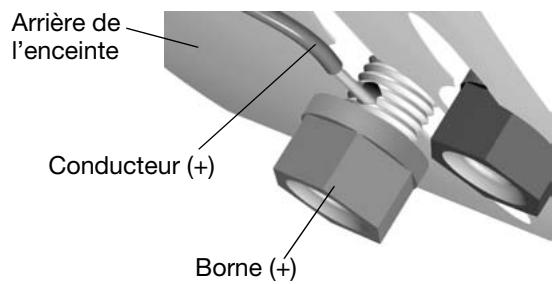

1. À l'arrière de l'enceinte (Figure 6), dévissez les molettes hexagonales situées au niveau des bornes jusqu'à ce que vous puissiez voir les trous.
2. Insérez le conducteur (+) dans la borne rouge (+), puis le conducteur uni (-) dans la borne (-). Revissez ensuite les molettes pour bloquer les conducteurs dans les trous.
3. Contrôlez soigneusement les branchements des enceintes. Veillez à ce qu'aucun brin libre appartenant à l'un ou l'autre des conducteurs ne fasse contact entre les deux bornes et ne crée ainsi un court-circuit susceptible d'endommager l'amplificateur ou l'ampli-tuner.

Remarque: Après avoir effectué les branchements, les extrémités dénudées des conducteurs risquent de se détériorer en fonction des conditions si les enceintes se trouvent à l'extérieur. Pour les protéger, utilisez un calfeutrage en silicone, tel qu'un adhésif résistant aux variations de température (RTV).

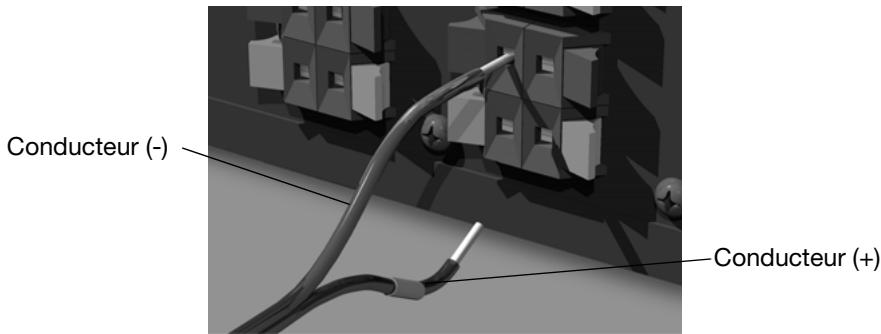

1. Branchez l'enceinte du côté gauche de la zone d'écoute sur le canal gauche de l'amplificateur (Figure 7)
2. Branchez l'enceinte du côté droit de la zone d'écoute sur le canal droit de l'amplificateur

Remarque: Si les enceintes constituent le deuxième jeu d'enceintes connecté à l'amplificateur ou à l'ampli-tuner, veillez à effectuer les raccordements nécessaires sur le canal « B »

Exemple de branchement sur le panneau arrière de l'amplificateur

Figure 7

Test des branchements

Réglez la commande de balance de l'ampli-tuner ou de l'amplificateur sur la position normale (au centre) et passez quelques extraits de musique avec des graves profonds pour les diffuser sur les enceintes. Vérifiez si le son donne l'impression de provenir d'un point précis entre les deux enceintes et si les graves sont amples et naturels. Dans le cas contraire, vérifiez de nouveau les branchements. Ils ont peut-être été inversés et les enceintes fonctionnent alors hors phase. Assurez-vous que tous les conducteurs sont branchés de la façon suivante: (+) sur (+) et (-) sur (-).

Dépannage

Problème	Mesure corrective
Aucune enceinte ne fonctionne.	1. Vérifiéz les régles de votre ampli-tuner/amplificateur. Pour plus de détails, reportez-vous à la notice d'utilisation. 2. Si les enceintes sont branchées sur la sortie B, vérifie si cette sortie est sélectionnée.
Les graves ou les aigus sont faibles.	Vérifiéz les régles graves ou aigus sur votre amplificateur ou votre ampli-tuner.
Une seule enceinte fonctionne.	1. Vérifiéz si la commande de balance de l'ampli-tuner/amplificateur est réalisée au centre. 2. Vérifiéz les cables branchés sur l'enceinte qui ne fonctionne pas. Assurez-vous qu'ils sont en bon état et que leur branchement est correct.
Une des enceintes ne fonctionne toujours pas.	1. Déconnectez l'enceinte qui fonctionne de l'ampli-tuner ou de l'amplificateur. 2. Débranchez le cable de l'enceinte n'émettant pas de son des bornes de l'ampli-tuner et branchez-le sur l'autre jeu de bornes (celui sur lequel l'enceinte qui fonctionné était branchée). Si l'enceinte fonctionne, le problème vient de l'ampli-tuner ou de l'amplificateur. Rebranchez les enceintes sur une unité qui fonctionne. Si l'enceinte défectueuse ne fonctionné toujours pas, continue la procédure de dépannage. 3. Débranchez le cable de l'enceinte qui fonctionné et branchez-le sur l'enceinte défectueuse. Si l'enceinte fonctionne, le problème vient du cable d'enceinte d'origine. Si elle ne fonctionné toujours pas, le problème vient alors de l'enceinte. 4. Si le problème persiste, contactez un revendeur Bose agrée ou le service client de Bose pour faire réparer votre matériel. Consultez la liste des numérios de téléphone et des adresses incluse dans le carton.

Entretien des enceintes

Utilisez un chiffon humidifié avec un peu de détergent doux et d'eau pour retirer la poussière ou la saleté des parties extérieures des enceintes 151^® SE. Vous pouvez également utiliser un tuyau d'arrosage pour les nettoyer à fond avec de l'eau douce. Veillez à utiliser une pression limitée afin de ne pas introduire d'eau derrière la grille, dans les haut-parleurs ou dans les évents acoustiques.

Service client

Si vous souhaitez obtenir de l'aide concernant votre nouveau produit, contactez le service client de Bose. Consultez la liste des numéros de téléphone et des adresses incluse dans le carton.

Garantie limitée

Les enceintes BOSE 151 SE sont couvertes par une garantie limitée transférable de cinq ans. Les conditions détaillées de cette garantie figurent sur la carte d'enregistrement accompagnant les enceintes.

Haut-parleurs

Trois haut-parleurs résistants aux conditions climatiques de 6,35 cm par enceinte

Dimensions

11,4 x 15,2 x 31,8 cm (H x P x L)

Compatibilité

• Compatibles avec les amplificateurs et ampli-tuners de 10 à 100 W par canal et supportant une charge de 4 à 8 Ohms
• Puissance admissible de 50 W IEC en continu, avec charge de 6 Ohms

Résistance aux conditions climatiques

• Au sel, au brouillard, au soleil et à une humidité élevée (humidité relative 100%)
• Températures extrêmes: -40 °C à 70 °C
