Type de produit	PDA (Assistant Personnel Numérique)
Processeur	Intel XScale PXA255 à 400 MHz
Système d'exploitation	Windows Mobile 2003
Écran	Écran TFT 3,5 pouces, résolution 240 x 320 pixels
RAM	64 Mo
Stockage interne	128 Mo (extensible via carte SD)
Connectivité	Bluetooth, USB, Wi-Fi (802.11b)
Dimensions approximatives	120 x 75 x 18 mm
Poids	180 g
Type de batterie	Batterie lithium-ion rechargeable
Autonomie	Environ 10 heures en utilisation normale
Fonctions principales	Gestion des contacts, calendrier, prise de notes, navigation Internet
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, privilégier les réparations par des professionnels
Sécurité	Éviter l'exposition à l'humidité, à la chaleur excessive et aux chocs
Informations générales	Compatible avec de nombreux logiciels de gestion personnelle et de productivité

FOIRE AUX QUESTIONS - POCKET LOOX 700 FUJITSU SIEMENS

Comment réinitialiser le FUJITSU SIEMENS POCKET LOOX 700?

Pour réinitialiser votre appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes.

Que faire si l'écran tactile ne répond pas?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez si l'écran est propre et sans obstruction. Si nécessaire, effectuez une réinitialisation d'usine.

Comment augmenter la durée de vie de la batterie?

Pour prolonger la durée de vie de la batterie, réduisez la luminosité de l'écran, désactivez les connexions sans fil lorsque vous ne les utilisez pas et fermez les applications en arrière-plan.

Puis-je installer des applications supplémentaires sur le POCKET LOOX 700?

Oui, vous pouvez installer des applications compatibles avec le système d'exploitation Windows Mobile. Assurez-vous de télécharger des applications à partir de sources fiables.

Comment transférer des fichiers vers le FUJITSU SIEMENS POCKET LOOX 700?

Vous pouvez transférer des fichiers via USB en connectant l'appareil à votre ordinateur ou en utilisant une carte SD pour copier des fichiers directement.

Mon appareil ne s'allume pas, que faire?

Vérifiez si la batterie est chargée. Si l'appareil ne s'allume toujours pas, essayez de le charger pendant au moins 30 minutes, puis essayez de l'allumer à nouveau.

Comment configurer le Wi-Fi sur le POCKET LOOX 700?

Allez dans 'Paramètres', puis 'Connexions' et sélectionnez 'Wi-Fi'. Activez le Wi-Fi et sélectionnez le réseau auquel vous souhaitez vous connecter.

Que faire si le GPS ne fonctionne pas correctement?

Assurez-vous que le service de localisation est activé et que vous êtes dans une zone dégagée. Vous pouvez également essayer de redémarrer l'appareil.

Comment mettre à jour le système d'exploitation?

Connectez-vous à Internet, allez dans 'Paramètres', puis 'Mise à jour du système' et suivez les instructions pour télécharger et installer les mises à jour disponibles.

MODE D'EMPLOI POCKET LOOX 700 FUJITSU SIEMENS

...des questions ou des problèmes techniques?

Adresse-vous :

• à notre ligne directe (voir liste des Help Desks fournie ou sur le site Internet : www.fujitsu-siemens.com/helpdesk)
• à votre partenaire de vente
• à votre point de vente

Vous trouvrez de plus amples informations dans les manuels "Safety" (Sécurité) et "Warranty" (Garantie).

Voutrouvez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet: www.fujitsu-siemens.com

Ce manuel a eté rédigé par

Relier et connecter Pocket PC

Analyse des problèmes et conseils

Caracteristiques techniques

Index

Manuel d'utilisation

Adobe et Acrobat sont des marques commerciales d'Adobe Systems Incorporated et peuvent être protégées dans certains pays.

Intel est une marque déposée, XScale est une marque commerciale de Intel Corporation, U.S.A.

Microsoft, Windows et ActiveSync sont des marques déposées de Microsoft Corporation.

Windows Mobile est une marque commerciale de Microsoft Corporation.

Le logo SD est une marque commerciale de Secure Digital.

La marque Bluetooth est la propriété de Bluetooth SIG, Inc., U.S.A. qui en a cédé la licence à Fujitsu Siemens Computers GmbH.

Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme tel.

Copyright © Fujitsu Siemens Computers GmbH 2005

Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication (meme partielles) par photocopie ou procédé analogue.

Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.

Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme modèle d'utilité.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

Votre Pocket LOOX. 1

Symboles 2

3

Remarques importantes 5

Consignes de sécurité 5

En déplacement avec le Pocket PC 6

Transporter le Pocket PC 6

Manipuler le Pocket PC 6

Nettoyer le Pocket PC 7

Elimination et recyclage 7

Garantie 7

Marquage CE 8

Utiliser le Pocket PC 9

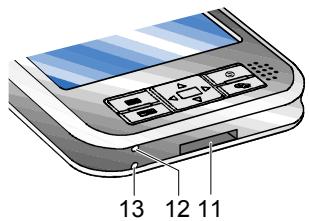

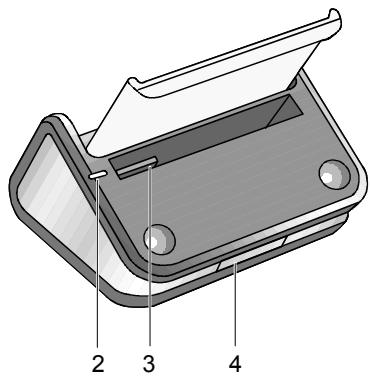

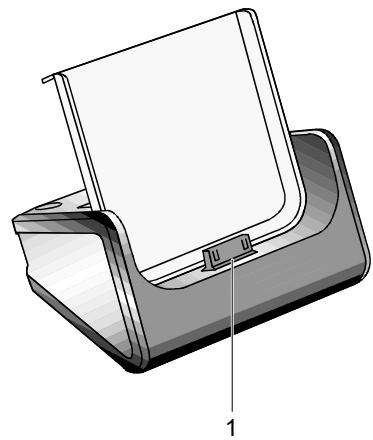

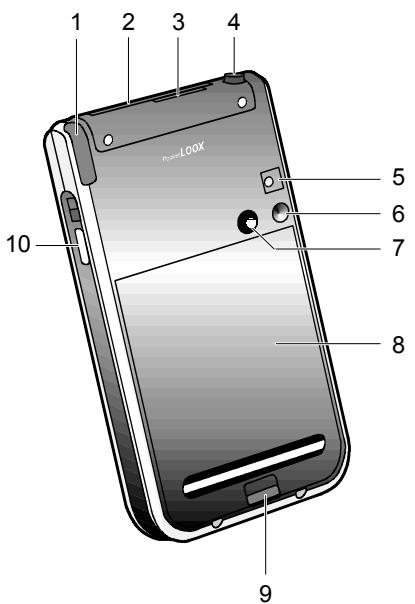

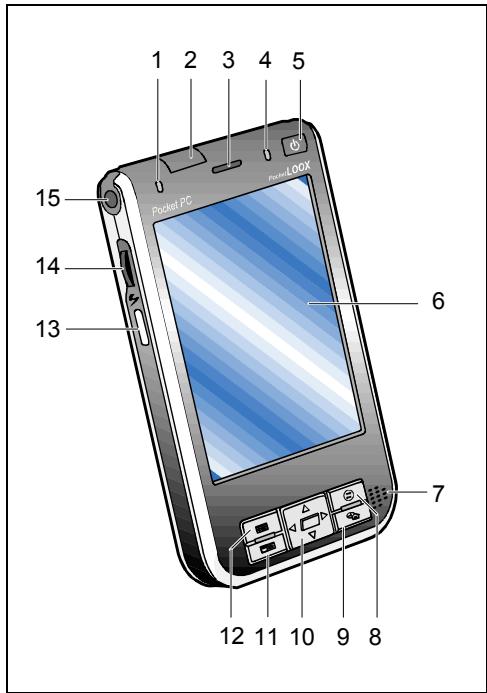

Aperçu des éléments de commande et des ports 9

Premiere mise en service 12

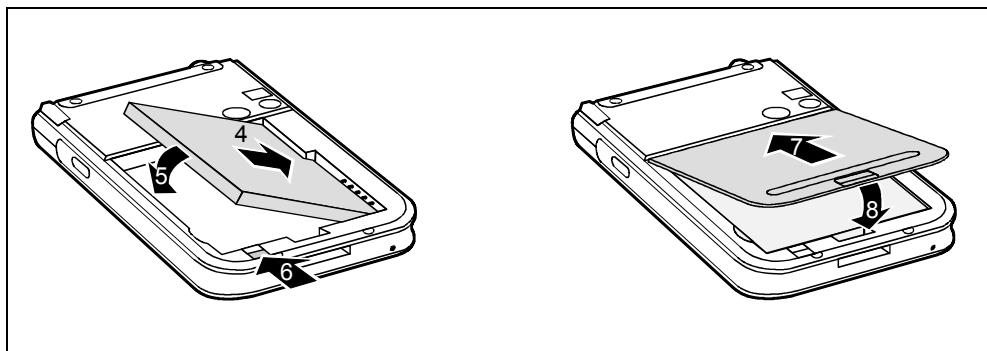

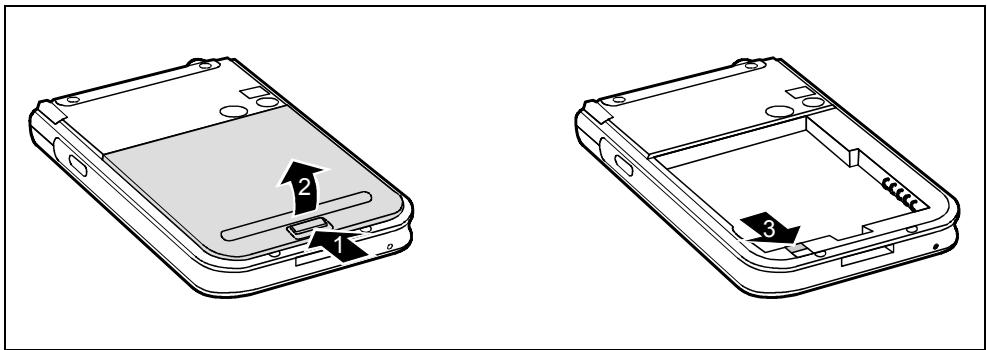

Monter l'accumulateur 12

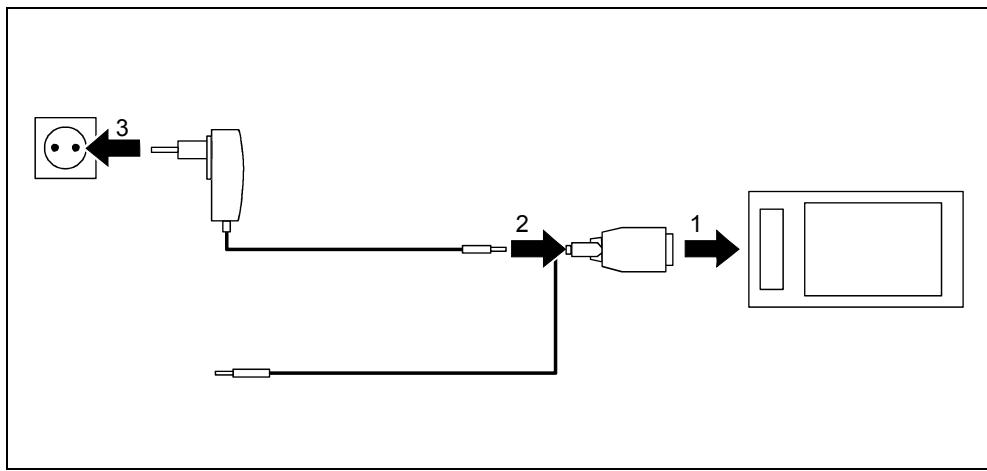

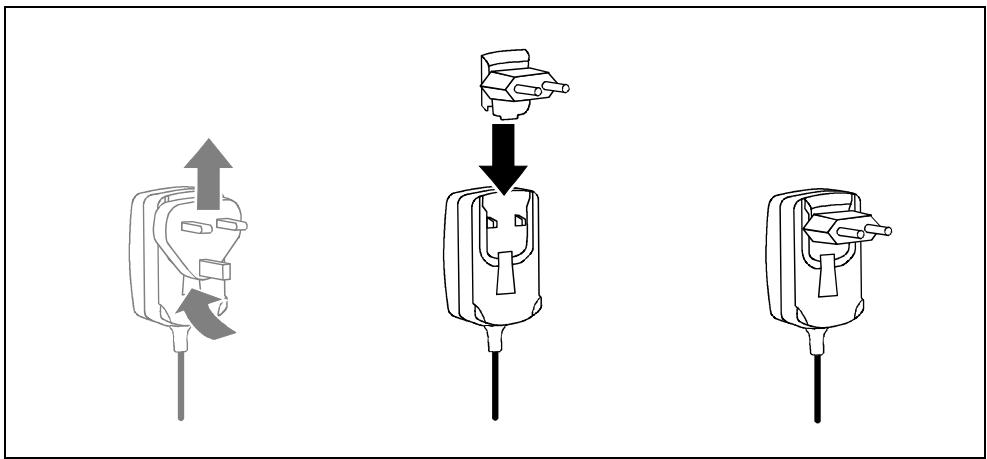

Brancher l'adaptateur d'alimentation PSC11R-050 14

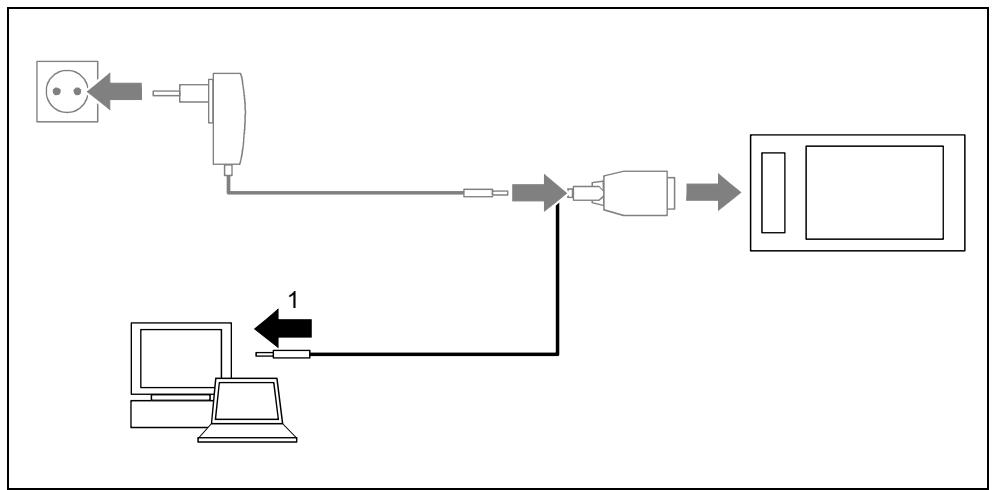

Installer ActiveSync sur votre PC/notebook 16

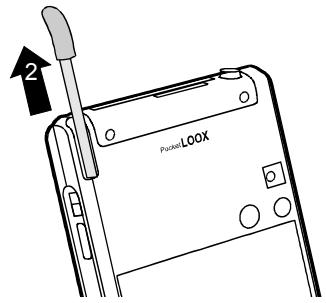

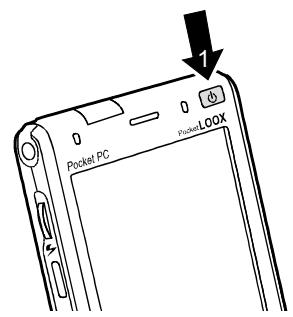

Demarrer le Pocket PC pour la première fois 17

Première synchronisation de données entre le Pocket PC et le PC/notebook 18

Metre le Pocket PC hors et sous tension 19

Metre le Pocket PC hors et sous tension en cours d'utilisation normale 19

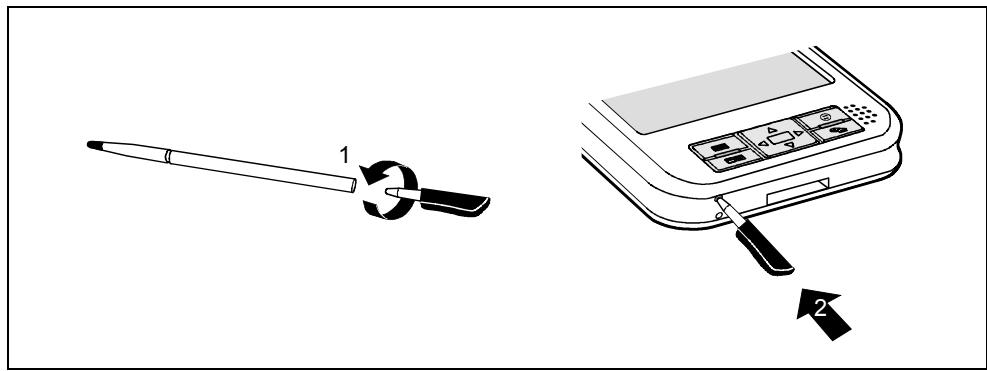

Mise hors et sous tension avec un 'soft reset' (démarage à chaud) 20

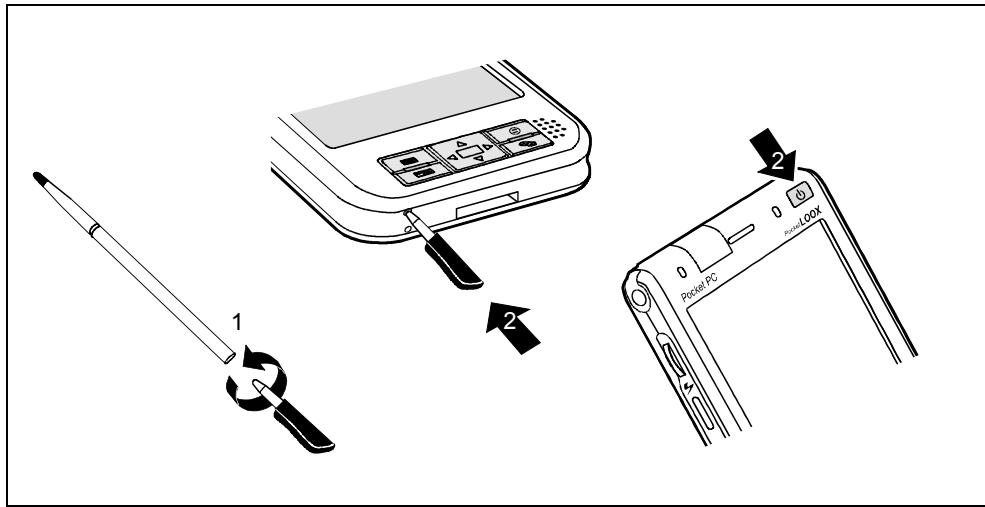

Rétablir les réglages du Pocket PC (démarrage à froid) 21

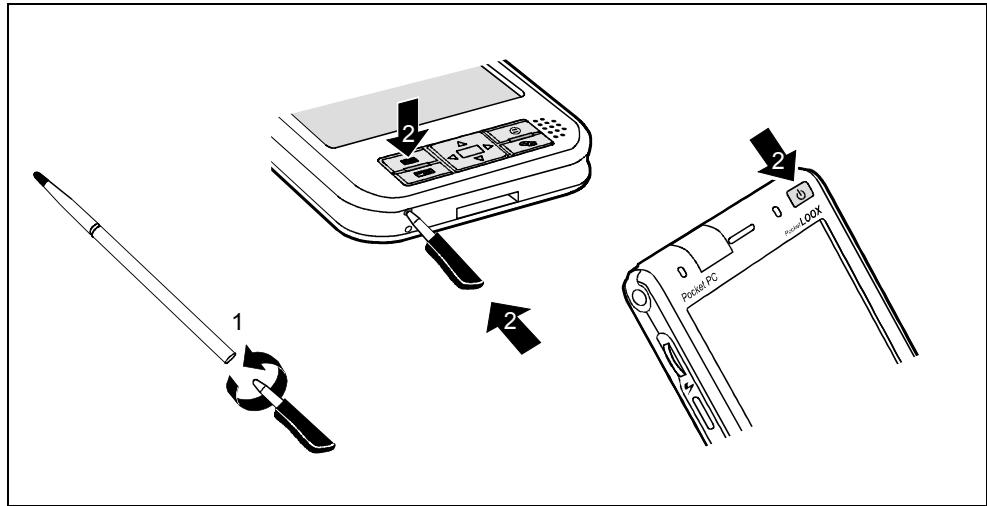

Rétablir les réglages par défaut du Pocket PC 22

Utiliser les éléments de commande standard 23

Utiliser le stylet 23

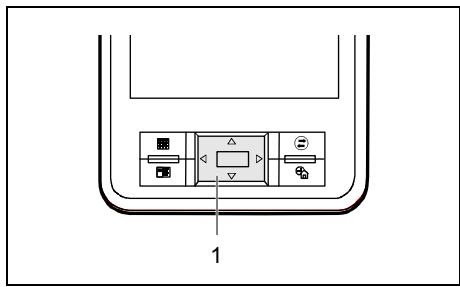

Utiliser la touche de navigation 23

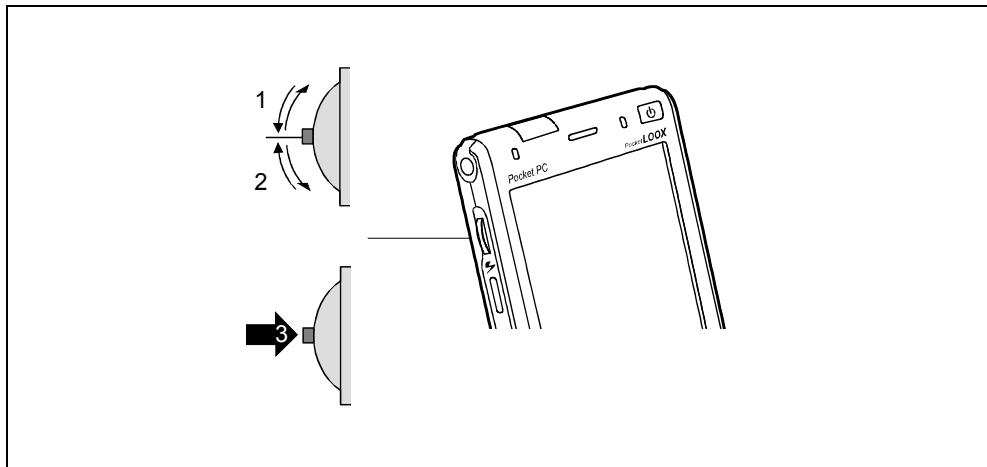

Utiliser la touche de défilament 23

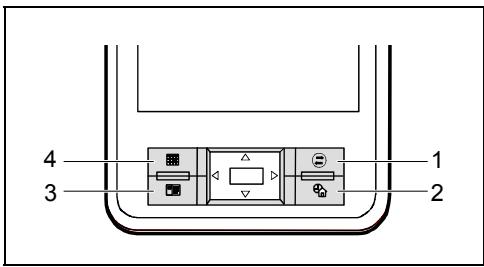

Utiliser les touches applicatives 24

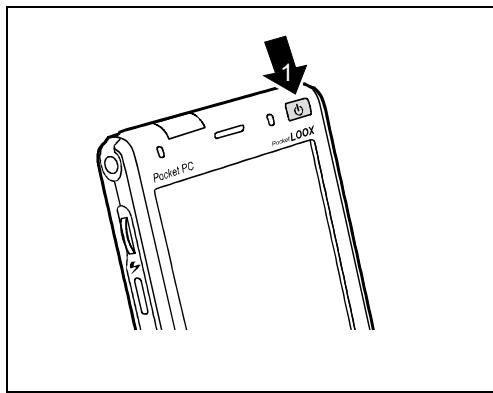

Activer et désactiver l'éclairage de l'écran 25

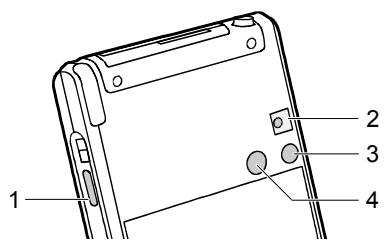

Utiliser laamera 26

Insérer et retirer des cartes d'extension 27

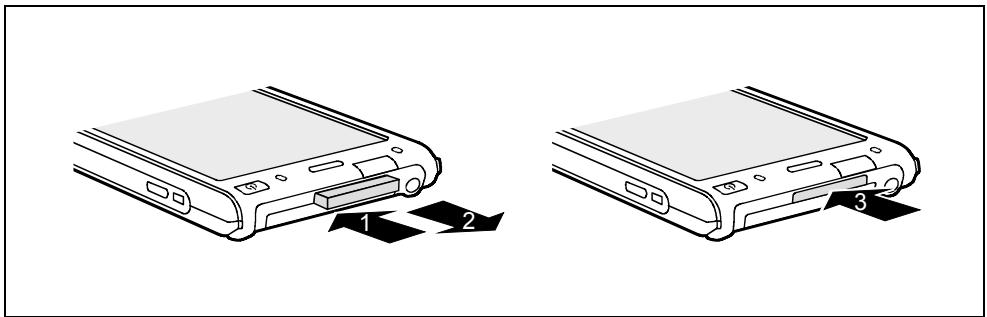

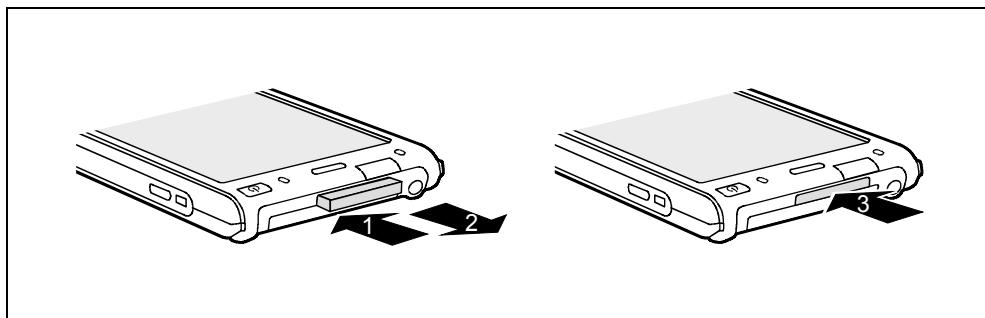

Insérer et retirer des cartes SD/MMC 27

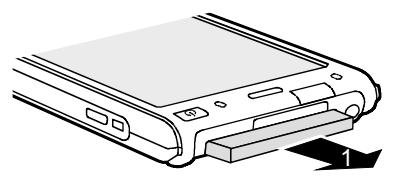

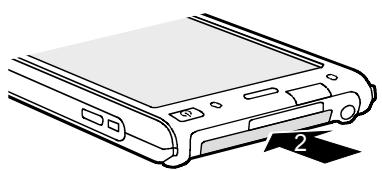

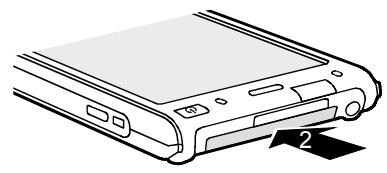

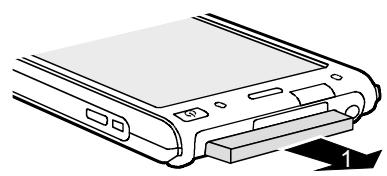

Insérer et retirer des cartes CompactFlash 29

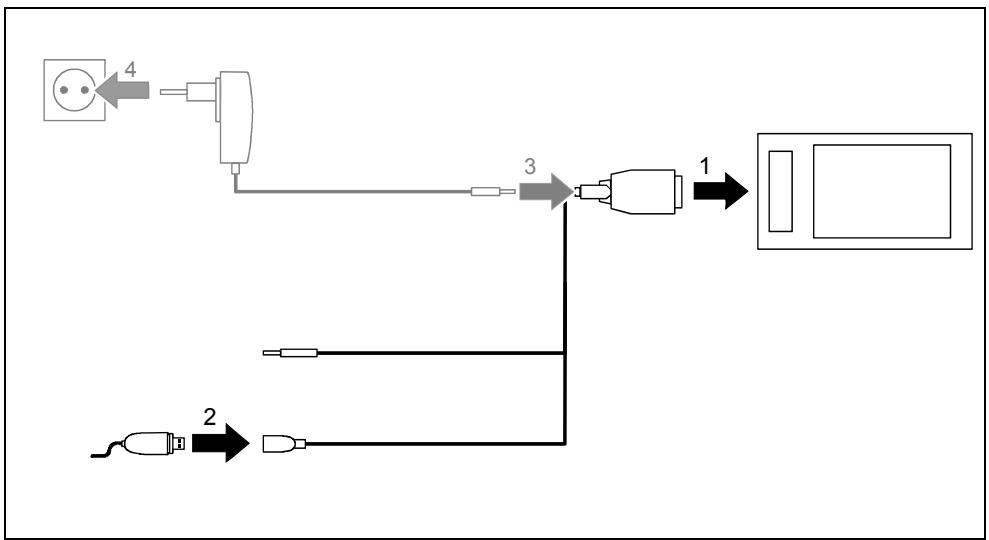

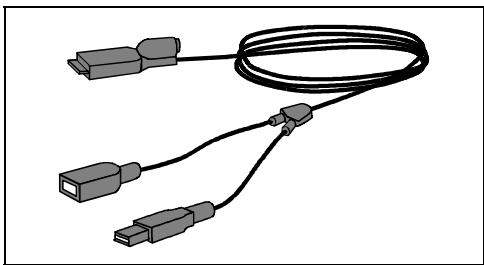

Utiliser le Pocket PC comme périhérique hote USB 30

Emporter le Pocket PC 31

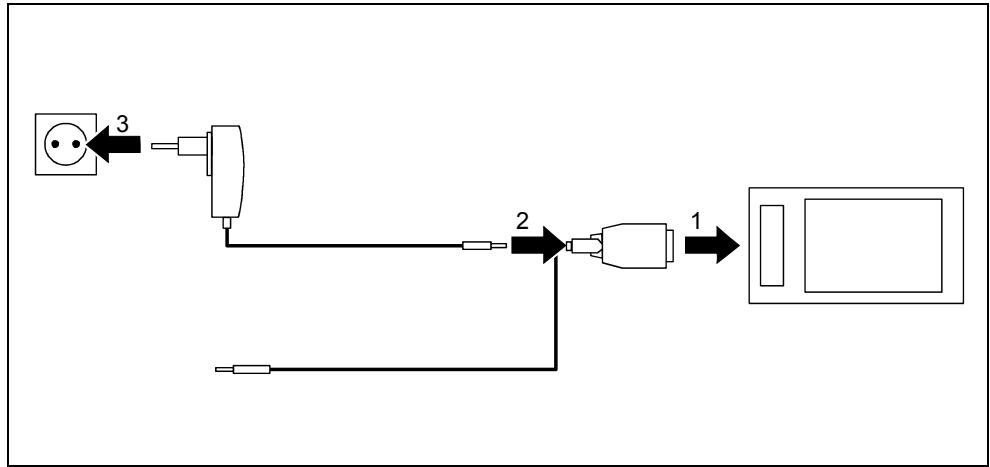

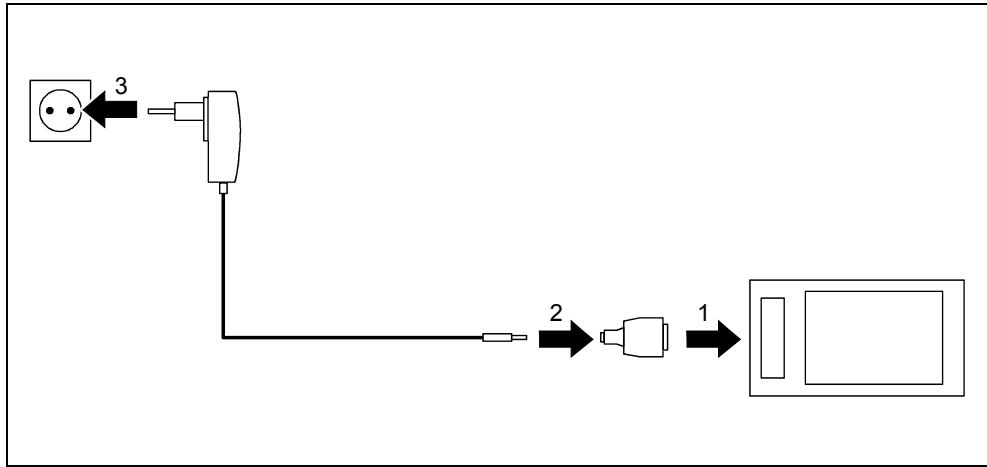

Charger un accumulateur 31

Optimiser l'autonomie de I'accumulateur 35

Synchroniser les données avec ActiveSync 36

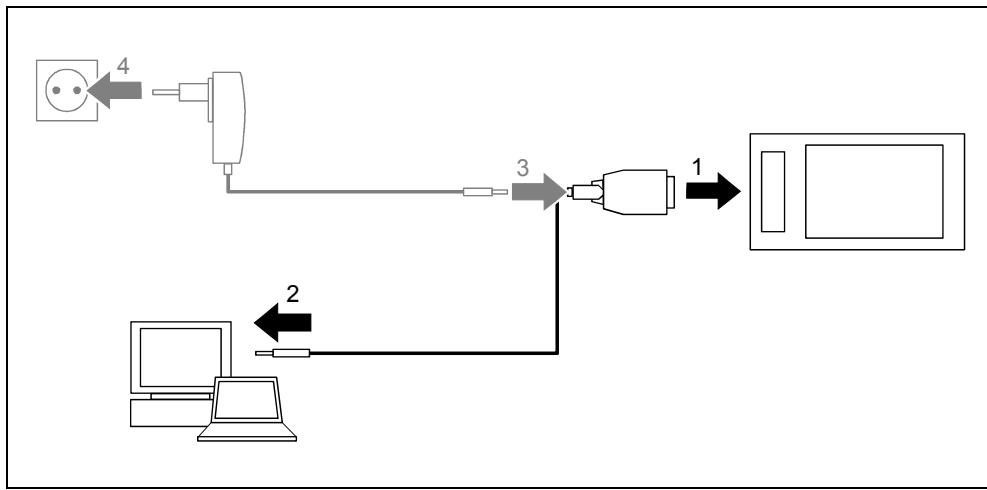

Raccorder le Pocket PC au PC/notebook 37

Synchroniser les données avec le nouveau PC/notebook 37

Utiliser le berceau 38

Choisir un emplacement pour le berceau 38

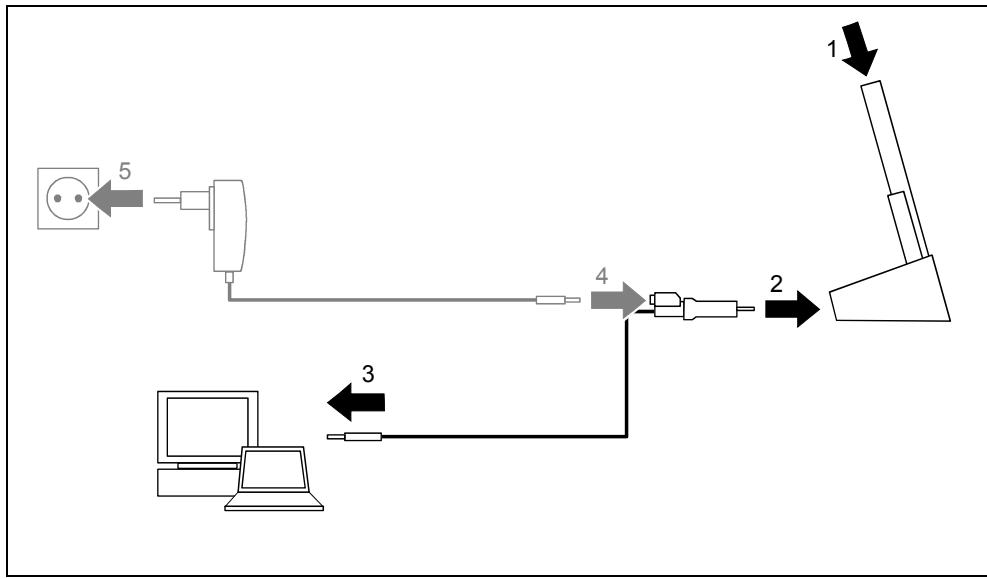

Utiliser le berceau pour la synchronisation de données 39

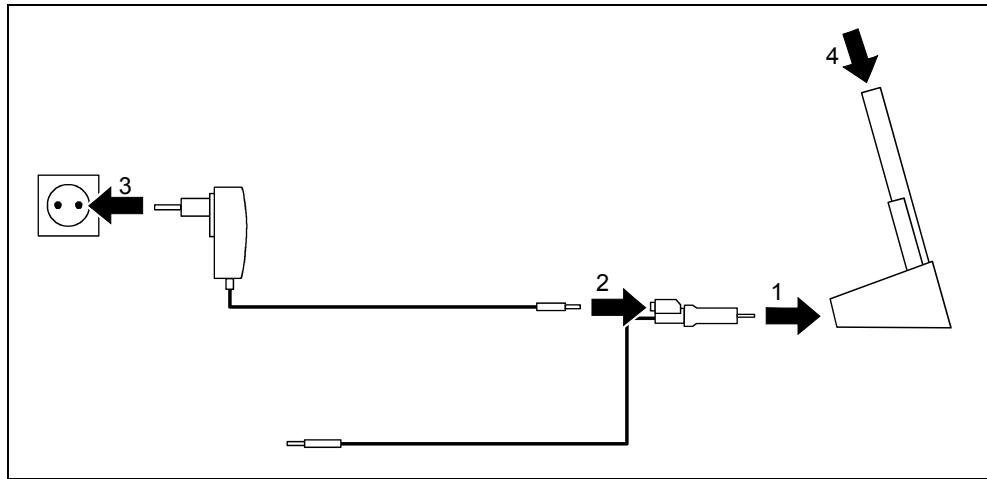

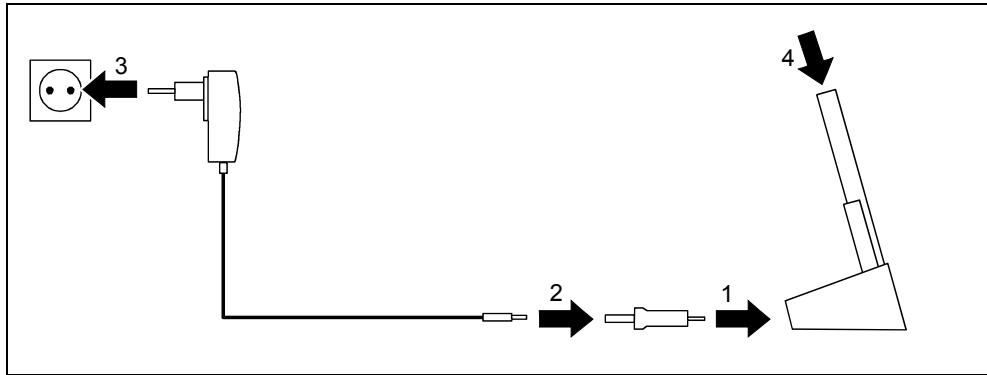

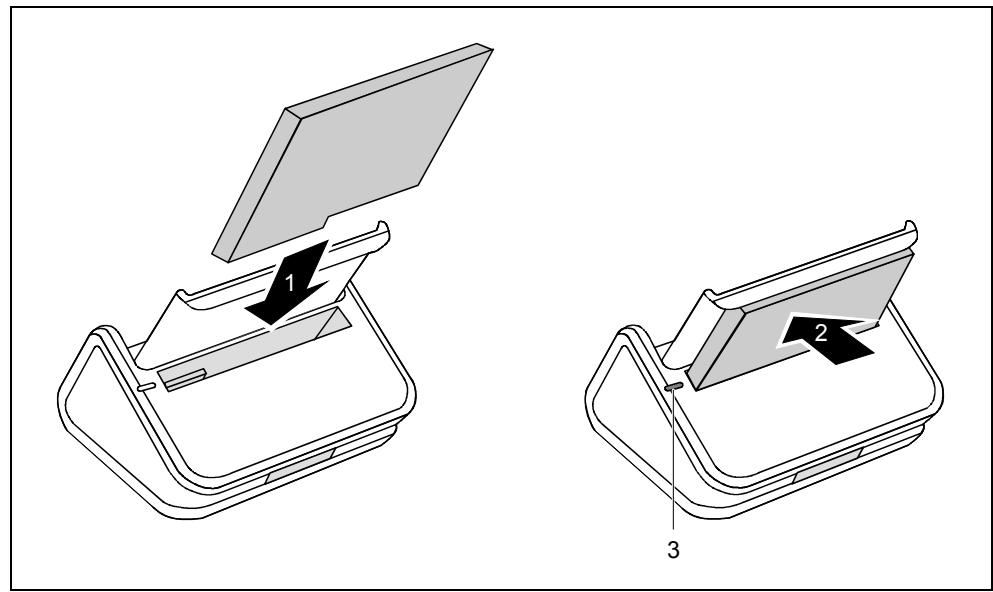

Charger l'accumulateur supplémentaire dans le berceau 40

Configurer le Pocket PC 41

Optimiser la gestion de l'énergie 41

Remarques generales sur la gestion de l'énergie 41
Utiliser les possibilités d'économie d'énergie 42

Adapter les menus 43

Protection par mot de passer 43

Configurer les touches 44

FSC KeyLock: empêcher la mise en marche via les touches d'application 44
Programmer les fonctions voulues sur les touches 44

Relier et connecter Pocket PC à d'autres péripériques 45

Transfert de données sans fil via port infrarouge 45

Liaison sans fil via Wireless LAN 45

Communication sans fil avec Bluetooth 46

Selectionner un emplacement pour utiliser Bluetooth 46
Activer et désactiver Bluetooth 46

Analyse des problèmes et conseils 47

Installation de nouveaux logiciels 47
L'heure ou la date du Pocket PC sont incorrectes 47
L'écran du Pocket PC reste sometime 47
L'affichage à l'écran est difficilement lisible 47
Le Pocket PC se met hors tension 48
Aprés la mise sous tension, le Pocket PC ne démarre pas 48
Le Pocket PC ne fonctionne plus 48
L'accumulateur se décharge trop rapidement 49
La touche Suspend/Resume ne réagit pas comme prévu 49
Pas de son ou volume très faible 49
Contacter notre Hotline/groupe d'assistance (Help Desk) 49

Charactéristiques techniques 51

Pocket PC 51

Accumulateur (Li-Ion) 52

Adaptateur d'alimentation PSC11R-050 52

Index 53

Votre Pocket LOOX...

... est équipé des applications Office Microsoft Word, Excel et Outlook. Outlook va vous permettre non seulement de receivevoir et d'envoyer des couriers mais aussi de gérer vos rendez-vous et de vous rappeler les tâches à exécuter. Vous pouvez retrouver noms, adresses e-mail et numérodes de téléphone lorsqu vous étés en déplacement. Vous pouvez prendre des notes par écrit ou oralement, comme avec un dictaphone. Les cartes mémoire vous permettent par ailleurs d'emporter également des quantités de données importantes en toute sécurité.

Si vous installez ActiveSync sur votre notebook ou votre PC, vous pouvez raccorder le Pocket LOOX à votre notebook ou à votre PC et synchroniser vos données. Au bureau, vous pouvez très facilement transférer sur votre notebook ou votre PC les données regroupées et les nouveaux documents.

Le cable hote USB en option vous permet de faire de votre Pocket LOOX un périhérique hote USB.
Vou pouvez y connecter différents périhériques USB comme, par exemple, un MEMORYBIRD.

Prenez le temps en déplacement de litre à l'aise votre livre préféRED sur l'écran ou utilisez le lecteur MP3. Insérez la carte mémoire d'un apparéil photo numérique dans le logement pour pouvoir regarder les photos sur l'écran. Si le Pocket LOOX dispose d'uneamera intégrée, vous pouvez directement prendre des photos avec le Pocket LOOX et les regarder immédiatement sur l'écran.

Grace à Bluetooth, à l'infrarouge et au Wireless LAN, vous pouvez, au bureau ou en déplacement, vous connecter à d'autres périhériques sans aucun cable encombrant. Accédez à Internet avec votre Pocket LOOX grâce à l'interface Bluetooth et à votre téléphone mobile compatible Bluetooth. Le Internet Explorer Mobile vous permet de charger des pages Web et WAP.

Vous trouvrez d'autres informations sur votre Pocket PC et le système d'exploitation Windows Mobile dans les documents suivants :

• dans les Manuels "Safety" (Sécurité) et "Warranty" (Garantie)
• dans l'aide disponible sur votre Pocket PC
• dans les fichiers disponibles sur le CD Microsoft Getting Started (p. ex. .TXT, .PDF)

Symboles

Les symboles suivants sont utilisés dans ce manuel :

signale des instructions à respecter impérativement pour votre propre sécurité, celle de votre apparéil et celle de vos données. La garantie s'éteint lorsqu'un non-respect de ces instructions est à l'origine de défauts sur le Pocket PC.

signale des informations importantes pour la bonne utilisation du système.

signale une opération que vous devez executer.

Cette police symbolise des noms des programmes, des commandes ou des options de menu.

"Guillemets" servent à identifier des titres de chapitres, des noms de supports de données et différents concepts àmettre en évidence.

Listedeslogiciels

Vous trouvrez dans le tableau suivant un aperçu des principaux programmes deja installés sur votre Pocket PC et les sources d'information pour leur utilisation.

Logiciel	Utilisation	Consignes d'utilisation
Word Mobile	Traitement de texte	Fichier d'aide sur le Pocket PC
Excel Mobile	Tableur	Fichier d'aide sur le Pocket PC
Outlook Mobile	Messagerie, agenda, contacts, notes, tâches	Fichier d'aide sur le Pocket PC
PowerPoint Mobile	Ouverture et affichage de presentations créées sur un PC.	Fichier d'aide sur le Pocket PC
ActiveSync	Synchronisation de données	Fichier d'aide sur le notebook ou le PC sur lequel vous avez installé ActiveSync.
Internet Explorer Mobile	Navigateur de pages Web et WAP	Fichier d'aide sur le Pocket PC
Windows Media PlayerMobile 10	Lecture de fichiers audio et videoo	Fichier d'aide sur le Pocket PC
Caméra	Pour photos et courtes séquences videoo. (condition préalable : Pocket LOOX avec caméra)	Fichier d'aide sur le Pocket PC et manuel utiliser sur le CD Microsoft Getting Started
FSC SpeedMenu	Menu de démarrage rapide pour simplifier le travail au quotidien. Adaptez le menu en fonction de vos besoin. Supporte l'utilisation d'une seule main	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started
CONNECTMOBILITY-E2C	Gestionnaire de connexion permettant d'exploiter et de:gérer efficacement des connexions Internet et intranet complexes. Automatisation et réduit les actions de l'utilisateur. Supporte, p. ex., Bluetooth, Wireless LAN et l'inflaourge (IrDA, CF)	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started
FSC Voice Recorder	Offre une réelle fonctionnalité Dictaphone© sur votre Pocket LOOX	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started
FSC Audio Path	Utilisation conviviale de plusieurs sorties audio actives pour votre Pocket LOOX	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started
FSC Panning	Problème lors du défilament dans Internet Explorer Mobile ? FSC Panning permet de visualiserrapidement le contenu des fenêtres. Particulièrement utilise sur les gros sites Internet.	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started
FSC KeyLock	Protection contre le démarrage involontaire du Pocket PC par un appui sur une touche.	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started
FSC Password	Protection contre le vol – des mots de passer permanents pour une protection contre toute utilisation abusive. Solution patentée	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started
FSC Backup	Sauvegarde partielle et complète des données sur des modules de mémoire externes (s'ils sont disponibles)	Fichier d'aide sur le Pocket PC et manuel utiliser "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started

Remarques importantes

Voutrouvez dans ce chapitre des consignes de sécurité et d'importantes informations qu'il est impératif de respecter lorsque vous utilisez cette Pocket PC.

Ce Pocket PC satisfait aux dispositions en matière de sécurité valables pour les équipements informatiques. En cas de doute sur l'utilisation du berceau ou du Pocket PC dans un environnement donné, veuillez vous adresser à votre point de vente ou à notre Hotline/groupe d'assistance (Help Desk).

Consignes de sécurité

Respectez les consignes de sécurité du manuel "Sécurité" et les consignes de sécurités suivantes afin d'éviter d'endommager votre apparéil, de perdre des données ou demettre votre santé en danger.

• Lors de l'installation de l'appareil et avant de l'utiliser, vous doivent tenir compte des instructions concernant les conditions d'environnement indiquées dans le chapitre "Caracteristiques techniques".
• Branchez le connecteur de l'adaptateur d'alimentation sur l'adaptateur d'alimentation PSC11R-050. Ne jamais brancher le connecteur de l'adaptateur d'alimentation sur une prise de courant sans l'adaptateur d'alimentation PSC11R-050.
  L'adaptateur d'alimentation PSC11R-050 fournit est conforme aux exigences du pays dans lequel vous avez acheté le Pocket PC. Assurez-vous que cet adaptateur d'alimentation PSC11R-050 est autorisé dans le pays dans lequel vous l'utilise.
• Branchez uniquement l'adaptateur d'alimentation PSC11R-050 sur une prise de courant lorsque le Pocket PC ou le berceau sont connectés à l'adaptateur d'alimentation PSC11R-050.
  N'utilisez pas l'adaptateur d'alimentation PSC11R-050 pour d'autres apparéils.
  N'utilisez pas d'adaptateurs d'alimentation non autorisé spécifique pour ce Pocket PC.
• Vous pouvez uniquement utiliser le Pocket PC avec l'adaptateur d'alimentation PSC11R-050 si la tension nominale de l'adaptateur d'alimentation PSC11R-050 (100 V à 240 V) correspond à la tension nominale locale.
• Lors du transport et en déplacement, respectez les consignes de la section "En déplacement avec le Pocket PC".
  La puissance d'émission élevée de l'interface infrarouge Consumer (CIR) peut entraîner des défauts techniques sur le récepteur infrarouge (du mobile ou du PDA, p. ex.) lorsqu'elle n'est pas adaptée à l'interface CIR ou lorsque la distance n'est pas assez grande. Vérifiez si l'interface CIR est désactivée ou si elle n'est pas précisément utilisée par un autre programme avant d'établier une connexion infrarouge avec, p. ex., un téléphone mobile ou un PDA.

En déplacement avec le Pocket PC

Respectez les consignes suivantes lorsque vous emportez votre Pocket PC en déplacement.

Transporter le Pocket PC

• Mettez le Pocket PC hors tension.
  Retirez les cables du Pocket PC.
  Pour le renvoyer, utilisez l'emballage d'origine ou un autre emballage adequat qui protégera l'appareil contre les chocs.
  Pour le transport, utilisez la housse de protection prevue pour le Pocket PC qui le protège contre la poussiere et les chocs (la housse de protection est disponible en option).
• Protégez le Pocket PC contre les fortes secousses et les températures excessives (le rayonnement direct du soleil dans la voiture, par exemple).
  Si vous souhaitez utiliser votre Pocket PC pendant un vol, besoin à la compétie aérienne les conditions d'utilisation.
• Dans certains pays, l'utilisation de Bluetooth est limitée voire interdite. Renseignez-vous avant de partir en voyage sur la législation en vigueur dans le pays de destination. Par précaution, désactivez Bluetooth, si des incertitudes demeurent quant à la législation en vigueur dans le pays de destination.
  Lorsque you voyagez à l'étranger, assurez-vous que l'adaptateur d'alimentation PSC11R-050 peut fonctionner sur la tension de secteur disponible sur place. N'utilise aucun autre transformateur!
  L'utilisation d'un modem peut provoquer des incompatibilités avec le système local de télécommunication.

Manipuler le Pocket PC

Stockez le Pocket PC avec un accumulateur charge complètement dans un environnement sec. Si vous stockez le Pocket PC jusqu'à un mois, la température de stockage doit se situer entre -20°C et +60°C. Si vous stockez le Pocket PC jusqu'à trois mois, la température de stockage doit se situer entre -20°C et +45°C. Plus la température de stockage est)basse, moins l'accumulateur se déchargeré de lui-même.

Evitez de laisser traineraire Pocket PC en plein soleil dans la voiture. Dans pareille situation, la température pourrait dépasser les 60^ autorisés!

Pour protéger l'accumulateur, la procédure de chargement est interrompue par l'accumulateur lorsque la température est trop élevé (supérieure à 48^ ).

N'oubliez pas que les accumulateurs se déchargent d'eux-mêmes avec le temps. Chargez par conséquent l'accumulateur de votre Pocket PC régulièrement pendant la période de stockage.

Protégéz les emplacements des cartes d'extension et le port ActiveSync du Pocket PC contre les salissures. Les salissures peuvent être à l'origine de pertes de contact.

Nettoyer le Pocket PC

Mettez le Pocket PC hors tension.
Débranchez l'adaptateur d'alimentation PSC11R-050 de la prise de courant.

N'utilisez pas de poudre abrasive ni de solvant attaquant les matieres plastiques.

Veillez à ce qu'aucun liquide ne s'introduise à l'intérieur du Pocket PC.

Vou puez nettoyer la surface de l'appareil avec un chiffon sec.

S'ils sont très sales, l'appareil et l'écran sont à nettoyer avec un chiffon légarement humide.

Elimination et recyclage

Voutrouvez de plus amples informations sur les solutions de recyclage et d'élimination dans voire pays sur Internet à l'adresse www.fujitsu-siemens.com/recycling ou sur sur le CD Microsoft Getting Started.

Garantie

Fujitsu Siemens Computers GmbH n'est pas responsable des parasites radio ou TV provoqués par des modifications non autorisées apportées à cet apparéil. Fujitsu Siemens n'assume par ailleurs aucune responsabilité pour le remplacement ou l'échange de cables de raccordement et d'appareils qui n'ont pas été déclarés par Fujitsu Siemens Computers GmbH. L'utilisateur est seul responsable de la résolution des pannes causées par une modification non autorisée de ce type et du remplacement ou de l'échange des apparëls.

Marquage CE

Les apparèils portant le sigle CE satisfont à la directive R&TTE (1999/5/CE), à la directive CEM (89/336/CEE) ainsi qu'à la directive basse tension (73/23/CEE) publiées par la Commission des Communautés Européennes.

La conformité CE de cet appeareil ne vaut que lorsque l'alimentation électrique est assurée au moyen d'un adaptateur de courant alternatif avec marquage CE de Fujitsu Siemens Computers. la conformité à ces directives englobe également la conformité aux normes européennes suivantes (les normes et directives internationales équivalantes figurent entre parentheses):

EN 55022 (CISPR 22) - Perturbation électromagnétique
EN 55024 (IEC61000-4-2,3,4,5,6,8,11)-Immunité électromagnétique
EN61000-3-2 (IEC61000-3-2) - Harmoniques dans les câbles secteur
EN61000-3-3 (IEC61000-3-3) - Effet de scintillation dans les cables secteur
EN 60950 (IEC 60950) - Sécurité du produit
ETS 300 328-2 - Exigences techniques imposées à l'équipment radio 2,4 GHz
EN 301 489-1, -17 - Exigences CEM generales imposées à l'equipement radio

La fonctionnalité IEEE 802.11b Wireless LAN et Bluetooth de ce produit peut s'utiliser dans les pays suivants de l'UE, les pays candidats à l'UE et les pays de l'EFTA : Allemagne, Autrique, Belgique, Chypre, Danemark, Espagne, Estonia, Finlande, Grande-Bretagne, Grèce, Hongrie, Irlande, Islande, Italie, Lettonie, Liechtenstein, Lituanie, Luxembourg, Malte, Norvège, Pays-Bas, Pologne, Portugal, République Tchéque, Slovaquie, Slowénie, Suède et Suisse.

Si vous n'étés pas certain de pouvoir utiliser Bluetooth dans votre pays, nous vous invitons à contacter l'autorité de surveillance compétente.

L'utilisateur est responsable des parasites pouvant, le cas échéant, survenir pendant l'utilisation de l'appareil.

L'utilisation de cet apparéil en réseau Wireless LAN conformément à l'IEEE 802.11b bénéficia d'une largeur de bande limite en France (uniquement les canaux 10, 11, 12 et 13). L'Autorite de regulation des telecommunications (ART) propose des reglementations speciales pour les lieux de passage (hotspot) pour lesquels d'autres canaux sont autorisés. Prenez contact avec l'ART (http://www.artelecom.fr) pour connaître les directives et autorisation locales.

Utiliser le Pocket PC

Vous trouvrez dans ce chapitre une description des éléments de commande de votre Pocket PC et de la façon d'utiliser le Pocket PC.

Respectez les instructions données dans le chapitre "Remarques importantes".

Aperçu des éléments de commande et des ports

1 = Voyant radio
2 = Interface infrarouge
3 = Haut-parleur pour VoIP (Voice over IP, en option)
4 = Voyant Marche (accumulateur)
5 = Touche Suspend/Resume
6 = Affichage
7 = Haut-parleur
8 = Touche CONNECTMOBILITY-E2C
9 = Touche Aujourd'hui
10 = Touche de navigation
11 = Touche Contacts
12 = Touche Agenda
13 = Touche FSC SpeedMenu
14 = Touche de défilament
15 = Point de fixation pour dragonne

1 = Stylet
2 = Logement pour cartes SD/MMC
3 = Logement pour cartes CompactFlash
4 = Port écouteurs
5 = Flash camera (en option)
6 = Lentille camera (en option)
7 = Miroir pour autoportrait (en option)

8 = Cache du compartment batteries
9 = Déverrouillage
10 = Touche enregistrement
11 = Prise ActiveSync
12 = Ouverture pour,soft reset' (démarrage à chaud)
13 = Microphone

1 = Connecteur pour Pocket PC
2 = Voyant Marche pour accumulateur supplémentaire

3 = Logement pour accumulateur supplémentaire
4 = Prise ActiveSync

Première mise en service

Veuillez procédé dans l'ordre indiqué! Avant la première synchronisation de données entre votre Pocket PC et votre PC/notebook, vousdezvezinstaller le programme ActiveSync sur votre PC/notebook.

En quelques étapes, votre Pocket PC est prêt pour une première utilisation :

Monter l'accumulateur
- Brancher l'adaptateur d'alimentation PSC11R-050
- Installer ActiveSync sur le PC/notesbook
- Demarrer le Pocket PC pour la première fois
Démarrer la première synchronisation de données entre le Pocket PC et le PC/notesbook

Vous trouverez plus d'informations sur les différentes phases de cette mise en marche dans les chapitres suivants.

Monter l'accumulateur

Appuyez sur le dispositif de déverrouillage (1) dans le sens de la flèche et maintenez-le enforcé.
Soulevez le cache (2) et retirez-le du Pocket PC.
Glissez le couilisseau (3) dans le sens de la flèche.

Placez l'accumulateur dans le compartment pour accumulator (4 + 5) . Respectez les contacts électriques.
Glissez le coulissement (6) dans le sens de la flèche.
Replacez le cache dans son logement en respectant le sens de la flèche (7).
Rabattez le cache jusqu'à l'entendre s'encastrer (8).

Il est donc nécessaire de charger l'accumulateur avant une première utilisation en déplacement pendant 12 heures (voir "Brancher l'adaptateur d'alimentation PSC11R-050").

Lorsque vous remplacez l'accumulateur, un accumulateur interne de secours évite la perte de données non sauegardées. Cet accumulateur de secours peut assurer une alimentation pendant maximum 30 minutes. Ce délambda de mise en mémoire tampon des données est fonction de l'état de charge de l'accumulateur de secours.

Brancher l'adaptateur d'alimentation PSC11R-050

Respectez les instructions données dans le chapitre "Remarques importantes".

Vouss pouvez raccorder l'adaptateur d'alimentation PSC11R-050 directement sur le Pocket PC (pour savoir comment raccorder l'adaptateur d'alimentation au berceau, isez la section "Utiliser le berceau").

Glissez le connecteur de l'adaptateur d'alimentation approprié dans le sens de la flèche dans l'adaptateur d'alimentation PSC11R-050 jusqu'à l'enclipsage.

Raccordez le cable ActiveSync (1) à la prise ActiveSync du Pocket PC.
Raccordez le cable de l'adaptateur d'alimentation (2) à la prise de tension continue du cable ActiveSync.
Branchez l'adaptateur d'alimentation PSC11R-050 (3) sur une prise de courant.

L'accumulateur intégré charge. Levoyant Marche clignote en orange.

Veuillez remarquer les points suivants :

Ne raccordez pas encore vous Pocket PC à votre ordinateur (PC/notesbook). Avant la première synchronisation de données entre vous Pocket PC et votre PC/notesbook, vous doivent installer le programme ActiveSync sur votre PC/notesbook.

Installer ActiveSync sur votre PC/notebook

La synchronisation de données vous permet de dispose en permanence de données actuisées sur votre Pocket PC et sur votre PC/notebook si vous travailliez en alternance sur le PC/notebook et avec votre Pocket PC.

Pour synchroniser les données, vous disposez du cable ActiveSync et du logiciel ActiveSync. ActiveSync est déjà installé sur votre Pocket PC. Il suffit à partir d'installer ActiveSync sur votre PC ou votre notebook.

Vous trouvrez le programme ActiveSync et les pilotes nécessaires sur le CD Microsoft Getting Started.

Insérez le CD Microsoft Getting Started dans le lecteur optique de votre PC/notesbook.

Le programme d'installation d'ActiveSync démarre.

Si le programme d'installation d'ActiveSync ne démarre pas automatiquement, vous devez double-cliquer sur le fjichier Setup.exe d'ActiveSync.
Suivez les indications données à l'écran.
Préparez le Pocket PC comme décrit dans la section "Démarrer le Pocket PC pour la première fois".

Pendant l'installation, le logiciel essaiera d'établier une connexion avec le Pocket PC.

Si vous n'avez pas encore installé Outlook sur votre PC/notesbook, vous doivent l'installer sur toute PC/notesbook avant la première synchronisation de données entre toute Pocket PC et votre PC/notesbook. Vous trouvez Outlook sur le CD Microsoft Getting Started fourni.

Raccordez le cable ActiveSync à un port USB (1) de votre PC/notesbook.

Le Pocket PC est à présent relié à votre PC/notesbook. Le partenariat ActiveSync entre votre Pocket PC et votre PC/notesbook est établi.

Démarrer le Pocket PC pour la première fois

Appuyez sur la touche Suspend/Resume (1) pourmettre le Pocket PC sous tension.
Retireezylestylet(2)dans lesens de la flèche.

Régler l'écran tactile

L'écran de votre Pocket PC est un écran tactile. Pour que l'écran tactile de votre Pocket PC réagisse correctement aux déplacements du stylet, vous étés invite à calibrer l'écran tactile après la première mise en marche.

Touchez avec le stylet le milieu du réticule qui apparaît sur l'écran. Vous devez répéter cette opération à plusieurs reprises car le réticule réapparait à différents endroits de l'écran. Suivez simplement les instructions affichées à l'écran.

Apprendre à se servir du Pocket PC

Ensuite, le système d'exploitation propose lors de la première mise en marche une brève introduction sur l'utilisation du Pocket PC avec le stylet.

Suivez les instructions affichées à l'écran.

Ecran Aujourd'hui

Après l'introduction, l'écran Aujourd'hui apparait. L'écran Aujourd'hui propose une vue d'ensemble de toutes les informations importantes. A partir de cet écran, vous pouvez acceder à tous les programmes et aux réglages système.

N'hésitez pas à faire appel à la fonction d'aide proposée sur votre Pocket PC si vous souhaitez en apprendre davantage sur l'utilisation des programmes proposés par le système d'exploitation.

Première synchronisation de données entre le Pocket PC et le PC/notebook

Lorsque vous avez défini les réglages souhaités et nécessaires à la synchronisation dans l'assistant d'installation d'ActiveSync, la première synchronisation démarre automatiquement.

Mettre le Pocket PC hors et sous tension

Appuyez sur la touche Suspend/Resume pourmettre le Pocket PC hors ou sous tension. Aprese avoir utilisé certaines applications ou installe de nouveaux programmes, il peutetre nécessaire de redemarrerlePocketPCau moyen d'un'softreset'.Aquellesraresoccasions,ilpourra s'averer nécessaire de rétablir les réglages par défaut du Pocket PC.

Mettre le Pocket PC hors et sous tension en cours d'utilisation normale

Mise hors tension avec la touche Suspend/Resume

Appuyez brievement sur la touche Suspend/Resume pourmettre le Pocket PC hors tension. Le Pocket PC est en mode Standby.

Si vous avez defini un délambda de mise hors tension dans les réglages système, votre Pocket PC bascule automatiquement en mode Suspend au bout de ce délambda prédéfié.

Vouss disposez de deux possibiltés pourmettrevoirePocketPC sous tension :

Mise sous tension avec la touche Suspend/Resume

Appuyez brievement sur la touche Suspend (13) pour eteindre le Pocket PC.

Mise sous tension avec les touches applicatives

Par défaut, vous pouvez aussimettre voser Pocket PC sous tension d'un appui bref sur les touches d'application. L'écran affiche l'application programmée sur la touche correspondante.

Moyennant un réglage approprié dans FSC KeyLock, vous pouvez faire en sorte que le Pocket PC démarre d'un appui sur les touches d'application.

Mise hors et sous tension avec un 'soft reset' (démarrage à chaud)

Après avoir utilisé certaines applications ou installé de nouveaux programmes, il peut être nécessaire de redémarrer le Pocket PC au moyen d'un 'soft reset'.

Les données non sauvégardées seront perdues. Quittez tous les programmes avant de redémarrer le Pocket PC.

Prenez le stylet et dévissez-le (1).
Enoncez brièvement la pointe (2) dans l'ouverture réservée au,soft-reset'.

Le démarrage à chaud est effectué.

Rétablir les réglages du Pocket PC (démarrage à froid)

Si vous Pocket PC ne fonctionne plus et qu'une mise hors puis sous tension avec la touche Suspend/Resume et un 'soft reset' ne donnent aucune résultat, vous pouvez rétabir les réglages par défaut de votre Pocket PC.

Les données non sauvégardées seront perdues. Quittez tous les programmes avant de redémarrer le Pocket PC.

Prenez le stylet et dévissez-le (1).
Enoncez la pointe (2) dans l'ouverture réservée au,soft reset' tout en appuyant sur la touche Suspend/Resume (2).

Rétablir les réglages par défaut du Pocket PC

Si vous rétablissez les réglages par défaut sur votre Pocket PC, vous perdrez toutes les données (documents, programmes supplémentaires installés, réglages personnels) que vous n'aurez pas sauvégardées d'une manière ou d'une autre. Sauvegardez vos données à intervalles réguliers (carte mémoire, FSC Backup).

Si vous avez attribué un mot de passer avec FSC Password et que vous en avez fait un mot de passer permanent, il sera conservé.

Prenez le stylet et devissez-le (1).
Enoncez la pointe (2) dans l'ouverture réservée au,soft reset' tout en appuyant sur la touche Suspend/Resume (2) et sur la touche Agenda (2).

Maintenez la touche Suspend/Resume (2) et la touche Agenda (2) enforcées pendant quelques secondes.

La restauration peut durer quelques minutes. Lorsque la restauration est terminée, un signal sonore retentit. Suivez les instructions qui s'affichent ensuite à l'écran.

Utiliser les éléments de commande standard

Utiliser le stylet

Appuyez brievement avec le stylet sur I'elément souhaite de I'ecran pour déclencher une action.
Pour activer des menus 'pop-up', appuyez également avec le stylet sur l'objet souhaité, gardez le stylet un instant appuyé sur l'objet : le menu 'pop-up' apparait dans lequel vous pouvez sélectionner un éléments en appuyant dessus.

Utiliser la touche de navigation

Avec la touche de navigation (1), vous vous déplacez à l'intérieur du menu (vers le haut, vers le bas, vers la gauche et vers la droite) et vous activez des entrées de menu en appuyant au milieu de la touche de navigation.

Utiliser la touche de défilament

La touche de défilament permet de se déplacer de haut en bas ou d'avant en arrêté à l'intérieur des menus (1, 2). Appuyez sur la partie centrale de la touche de défilament pour activer des entrées de menu (3).

Utiliser les touches applicatives

1 = Touche CONNECTMOBILITY-E2C
2 = Touche Aujourd'hui
3 = Touche Contacts
4 = Touche Agenda

Moyennant un réglage approprié (voir chapitre "Configurer le Pocket PC"), les touches d'application vous permettent d'ouvrir vos programmes et applications préféres directement à partir du mode Suspend ou d'une autre application.

A la livraison, les applications Contacts, CONNECTMOBILITY-E2C et Agenda et l'écran Aujourd'hui sont programmeses par défaut sur ces quatre touches.

Dans la mesure où les touches applicatives réagissant différément à un appui bref et à un appui prolongé, vous pouvez programmerper sur les touches applicatives jusqu'à huit programmes ou applications différents.

Activer et désactiver l'éclairage de l'écran

Lorsque l'éclairage ambient le permet, vous pouvez désactiver l'éclairage de l'écran ou réduire la luminosité de l'écran afin d'économiser de l'énergie. Vous pouvez aussi régler la déactivation puis la réactivation de l'éclairage écran dans les réglages système de votre Pocket PC (voir le chapitre "Configurer le Pocket PC").

Appuyez sur la touche Suspend/Resume (1) pendant plus de 1 seconde pour activer ou désactiver l'éclairage écran.

Utiliser laamera

Selon le modele,voire Pocket PC est équipé d'uneamera.Laamera propose trois fonctions d'enregistrement:

• Prise de photos
  Enregistrement video
• Prise de photo avec arrêtre-plan

You pouvez demarrer laamera de deux façon differentes :

Appuyez sur la touche FSC SpeedMenu pendant environ 2 secondes.

ou
Selectionnez sous Demarrer le menu Camera.

1 = Déclencheur
2 = Flash
3 = Lentille
4 = Miroir pour autoportrait

5 = Touche de navigation avec les touches de sélection de la fonction d'enregistrement souhaitée
6 = Déclencheur

Vou apprendrez à utiliser laamera dans le manuel de laamera. Vous trouverez ce manuel sur le CD Microsoft Getting Started.

Inséorer et retirer des cartes d'extension

Deux logements permettent d'utiliser différentes cartes d'extension sur votre Pocket PC. Les cartes d'extension autorisées sont notamment les suivantes : cartes mémoire (cartes CompactFlash de type I ou II et cartes SD/MMC), cartes GPS, cartes CompactFlash GSM/GPRS et cartes LAN.

Utilisez uniquement des cartes d'extension adaptées à votre Pocket PC.

Lorsque you manipulez des cartes d'extension, respectez les consignes du fabricant.

Ne forcez pas lorsque vous insérez ou retirez une carte d'extension.

Assurez-vous qu'aucun corps étranger ne pénétre dans les logements.

Insérer et retirer des cartes SD/MMC

Un logement est prévu pour accueillir une carte mémoire de type "Secure Digital I/O" (carte SD) ou "MultiMediaCard" (carte MMC).

Appuyez le cas échéant sur le bord de la garniture (1) de manière à faire légèrement dessortir la garniture du logement.
Retirez la garniture du Pocket PC (2).
Poussez la carte mémoire (3) dans le logement avec précaution.

La carte mémoire peut dépasser de un à plusieurs millimétres (selon le type de carte utilisé).

Conservez la garniture en lieu sûr. Lorsque vous retirez la carte mémoire, il est conseillé de replacer la garniture. Vous éviterez ainsi que des corps étrangers pénétrent dans le logement.

Appuyez sur le bord de la carte mémoire (1) de manière à la faire dessortir légèrement du logement.
Retirez la carte mémoire du Pocket PC (2).
Replacez eventuelflement la garniture (3) dans le logement.

La garniture dépasse d'un à deux millimètres.

Insérer etzheimer des cartes CompactFlash

Un logement est prévu pour accueillir une carte CompactFlash de type I ou II.

Retirez le remplaçant pour la carte CompactFlash Card (1) du logement.
Gillesz avec précaution la carte CompactFlash (2), contacts vers l'avant, dans le logement jusqu'à l'enclenchement.

Conservez la garniture en lieu sûr. Lorsque vous retirez la carte CompactFlash, il est conseilé de replacer la garniture. Vous éviterez ainsi que des corps étrangers pénétrent dans le logement.

Retirez la carte CompactFlash Card du logement (1).
Replacez le remplaçant (2) dans le logement.

Utiliser le Pocket PC comme périphérique hôte USB

Gráce au cable hôte USB en option, vous pouvez transformer votre Pocket PC en périhérique hôte USB et y raccorder différents périhériques USB comme, p. ex., un MEMORYBIRD.

Le cable hote USB est un accessoire disponible sous le nom "Sync Cable USB client/host".

VoussoupiezimmadiatementraccorderlesperiphériquesUSBdeFujitsu Siemens Computers comme le MEMORYBIRD ou le STORAGEBIRD,p.ex.,carilseront immadiatement reconnus comme nouveaux composants.

Si vous souhaitez connecter d'autres péripériques USB, demandez à votre revendeur si vous nevez installer des pilotes.

L'intensité de courant du périhérique USB ne peut pas dépasser 100 mA (pour +5 V). Les périhériques USB d'une intensité de courant supérieure à 100 mA doivent être alimentés en courant par une alimentation propre.

Raccordez le cable hote USB (1) à la prise ActiveSync du Pocket PC.
Raccordez le péripérique USB (un MEMORYBIRD, p. ex.) au port USB (2) du cable hôte USB.

Le périphérique USB est à présent connecté sur votre Pocket PC.

Si l'état de charge de l'accumulateur de votre Pocket PC est faible, nous vous conseillons de raccorder l'adaptateur d'alimentation PSC11R-050 (voir "Brancher l'adaptateur d'alimentation PSC11R-050").

Emporter le Pocket PC

Votre Pocket PC est équipé d'un accumulateur performant. Lorsque vous étés en déplacement,Vote Pocket PC est alimenté en énergie par l'accumulateur intégre. Au bureau ou à domicile, vous rechargez l'accumulateur dans le berceau. Vous pouvez aussi emporter l'adaptateur d'alimentation PSC11R-050 et y brancher le Pocket PC directement pour recharger l'accumulateur lorsque vous étés en déplacement.

Charger un accumulator

A la livraison, l'accumulateur est vide et doit être chargependant 12 heures avant d'être utilisé pour la première fois en déplacement.

Le temps de charge de l'accumulateur est ensuite d'environ 4 heures. Lorsque le Pocket PC fonctionne, le temps de charge s'allorge.

Deux possibilités s'offrent à vous :

• Vous pouvez directement brancher le Pocket PC sur une prise de courant par l'intérimédiaire de l'adaptateur d'alimentation PSC11R-050.
• Vous pouvez brancher le berceau sur une prise de courant par l'intermédiaire de l'adaptateur d'alimentation PSC11R-050 et placer le Pocket PC dans le berceau.

Dans les deux cas, vous pouvez continuer à travailler avec le Pocket PC pendant la procédure de chargement. Le temps de charge, dans ce cas, est plus long.

Respectez les remarques relatives à l'adaptateur d'alimentation PSC11R-050 dans la section "Brancher l'adaptateur d'alimentation PSC11R-050".

Charger directement l'accumulateur sur l'adaptateur d'alimentation PSC11R-050

Vouss pouvez directement raccorder l'adaptateur d'alimentation PSC11R-050 au Pocket PC. Deux possibilités s'offrent à vous :

-若您 pouvez utiliser le cable ActiveSync.
- Vous pouvez utiliser l'adaptateur.

Raccorder l'adaptateur d'alimentation PSC11R-050 au Pocket PC avec le cable ActiveSync

Raccordez le cable ActiveSync (1) à la prise ActiveSync du Pocket PC.
Raccordez le cable de l'adaptateur d'alimentation (2) à la prise de tension continue du cable ActiveSync.
Branchez l'adaptateur d'alimentation PSC11R-050 (3) sur une prise de courant.

L'accumulateur intégré charge. Levoyant Marche clignote en orange.

Lorsque l'accumulateur est chargé, levoyant Marche s'allume en orange en permanence.

Raccorder l'adaptateur d'alimentation PSC11R-050 au Pocket PC avec un adaptateur

Raccordez l'adaptateur (1) à la prise ActiveSync du Pocket PC.
Raccordez le cable de l'adaptateur d'alimentation (2) à l'adaptateur.
Branchez l'adaptateur d'alimentation PSC11R-050 (3) sur une prise de courant.

L'accumulateur intégré charge. Levoyant Marche clignote en orange.

Lorsque l'accumulateur est chargé, le voyant Marche s'allume en orange en permanence.

Charger l'accumulateur dans le berceau

Vou puez raccorder l'adaptateur d'alimentation PSC11R-050 au berceau de deux manieres differentes :

• Vous pouvez utiliser le cable ActiveSync.
• Vous pouvez utiliser l'adaptateur.

Raccorder l'adaptateur d'alimentation PSC11R-050 au berceau avec le cable ActiveSync

Raccordez le cable ActiveSync (1) à la prise ActiveSync du berceau.
Raccordez le cable de l'adaptateur d'alimentation (2) à la prise de tension continue du cable ActiveSync.
Branchez l'adaptateur d'alimentation PSC11R-050 (3) sur une prise de courant.
Placez le Pocket PC dans le berceau (4).

L'accumulateur intégré charge. Levoyant Marche clignote en orange.

Lorsque l'accumulateur est chargé, le voyant Marche s'allume en orange en permanence.

Raccorder l'adaptateur d'alimentation PSC11R-050 au berceau avec un adaptateur

Raccordez l'adaptateur (1) à la prise ActiveSync du berceau.
Raccordez le cable de l'adaptateur d'alimentation (2) à l'adaptateur.
Branchez l'adaptateur d'alimentation PSC11R-050 (3) sur une prise de courant.
Placez le Pocket PC dans le berceau (4).

L'accumulateur intégré charge. Levoyant Marche clignote en orange.

Lorsque l'accumulateur est chargé, le voyant Marche s'allume en orange en permanence.

Optimiser l'autonomie de l'accumulateur

Après avoir rechargé l'accumulateur complètement, vous pouvez utiliser le Pocket PC sans alimentation pendant 12 heures maximum. Il n'est cependant pas possible de donner des indications précises quant à l'autonomie maximale car les applications différentes consommment plus ou moins d'énergie.

Dans les réglages système, vous pouze procéder à des réglages qui vous aient à économiser de l'énergie pendant l'utilisation de votre Pocket PC. Vous pouze ainsi exploiter de façon optimale l'autonomie de l'accumulateur.

Par défaut, le système active un réglage qui, après trois minutes, bascule automatiquement le Pocket PC en mode Suspend lorsque vous l'utilise sans alimentation secteur et que vous n'effectuez aucune entrée pendant ce temps. Vous pouvez réactiver le Pocket PC à tout moment d'un appui bref sur la touche Suspend/Resume et reprenevre votre travail à l'endetroit où vous l'avez interrompu.

Synchroniser les données avec ActiveSync

Afin de pouvoir-disposer sur votre notebook ou PC d'une version actualisée des données modifiées sur votre Pocket PC, vous doivent sauegarder ces données sur leur PC/notebook. La synchronisation de données vous permet d'effectuer cette opération très simplement :

Voussoupézdéfinir dans leprogramme ActiveSync que la version la plus récente d'un fichier est reconnue puisactualisée sur le support de données en question -qu'il s'agisse du Pocket PC ou du PC/notebook.

Voussouspoucez synchroniser vosdonnéesentrevoire Pocket PC etvoirePC/notebookviale berceau grace au cable ActiveSync ou via infrarouge,Bluetooth ou Wireless LAN.

Pour apprendre à synchroniser des données à l'aide d'ActiveSync, lisez le filchier d'aide consacre à ActiveSync sur votre PC/notesbook.

Si vous n'avez pas encore installé le programme ActiveSync sur votre PC/notesbook, vous neccess d'installer sur votre PC/notesbook avant la première synchronisation de données entre votre Pocket PC et votre PC/notesbook (voir "Première mise en service").

Raccorder le Pocket PC au PC/notebook

• Mettez votre ordinateur (PC/notebook) sous tension.
  Raccordez le cable ActiveSync (1) à la prise ActiveSync du Pocket PC.
  Raccordez le cable ActiveSync à un port USB (2) de votre PC/notebook.

Le Pocket PC est à présent relié à votre PC/notebook. Le partenariat ActiveSync entre votre Pocket PC et votre PC/notebook est établi.

Synchroniser les données avec le nouveau PC/notesbook

Pour synchroniser les données avec un nouveau PC/notesbook, vous devez avant tout installer ActiveSync sur ce nouveau PC/notesbook et étabir un nouveau partenariat ActiveSync (voir à ce propos les explications correspondantes dans la section "Première mise en service").

Utiliser le berceau

Le berceau vous permet de recharger l'accumulateur du Pocket PC, de recharger un accumulateur supplémentaire et/ou d'effectuer une synchronisation de données entre le Pocket PC et le PC/notebook.

Choisir un emplacement pour le berceau

Posez le berceau sur une surface stable, plane et antidérapante. Certains vernis et revêtements de surface utilisés sur les meubles pourraient être endommagés par les pieds en caoutchouc du berceau.

La distance entre le berceau et l'adaptateur d'alimentation PSC11R-050 doit être d'au moins 200 mm.

L'espace libre autour du berceau et de l'adaptateur d'alimentation PSC11R-050 doit être d'au moins 100 mm pour permettre une ventilation suffisante.

Le Pocket PC et le berceau ne peuvent pas etre soumis a des conditions ambiantes extremes. Protegez le Pocket PC et le berceau de la poussiere, de I'humidite et de la chaleur.

Utiliser le berceau pour la synchronisation de données

i

Avant de procéder à la première synchronisation de données entre le Pocket PC et le PC/notebook, vous doivent installer le programme ActiveSync sur votre PC/notebook (voir "Première mise en service").

• Mettez votre ordinaire (PC/notebook) sous tension.
  Placez le Pocket PC dans le berceau (1).
  Raccordez le cable ActiveSync (2) à la prise ActiveSync du berceau.
  Raccordez le cable ActiveSync à un port USB (3) de votre PC/notebook.

Le Pocket PC est à présent relié à votre PC/notebook. Le partenariat ActiveSync entre votre Pocket PC et votre PC/notebook est établi.

Si l'état de charge de l'accumulateur de votre Pocket PC est faible, nous vous conseillons de raccorder l'adaptateur d'alimentation PSC11R-050 (voir "Brancher l'adaptateur d'alimentation PSC11R-050").

Vous pouvez maintainir en place les connexions par cable entre le berceau et l'adaptateur d'alimentation PSC11R-050 et entre le berceau et votre PC/notebook de sorte qu'il suffit simplement de placer votre Pocket PC dans le berceau pour recharger l'accumulateur et pour synchroniser les données.

Voutrouvez plus de détails sur la synchronisation de données dans la section "Synchroniser les données avec ActiveSync" et dans le fichier d'aide sur votre Pocket PC.

Charger l'accumulateur supplémentaire dans le berceau

Le berceau est équipé d'un logement dans lequel vous pouvez recharger un accumulateur supplémentaire (les accumulateurs supplémentaires sont des accessoires disponibles en option).
Raccordez le berceau à une prise secteur au moyen de l'adaptateur d'alimentation (voir "Charger l'accumulateur dans le berceau").

Insérez l'accumulateur supplémentaire (1) dans le logement réservé à l'accumulateur. Respectez les contacts électriques.
Appuyez sur l'accumulateur (2) dans le sens de la flèche jusqu'à l'enclenchement.

L'accumulateur supplémentaire charge. Levoyant (3) est orange. Lorsque l'accumulateur supplémentaire est chargé, levoyant (3) s'allume en vert.

Lorsque l'accumulateur supplémentaire et le Pocket PC sont placés dans le berceau, les deux accumulateurs sont recharges l'un après l'autre.

Configurer le Pocket PC

Lorsque vous utilisez le Pocket PC la première fois, vous pouvez déjà faire un besoin parmi un grand nombre de programmes. Par ailleurs, il existe des réglages standard prédéfinis pour la structure du menu, la gestion de l'énergie, la gestion de la mémoire ou les fonctions de sécurité.

Mais vous pouvez bien entendu, en fonction de vos besoin, ajouter ou supprimer des programmes et configurer le Pocket PC à votre guise.

Ce chapitre vous montre comment utiliser certaines fonctions (p. ex. la gestion de l'alimentation).

Voussouverez la procedure à suivre pour supprimer et ajouter des programmes dans la documentation de l'éditeur du logiciel et dans l'aide sur ActiveSync que vous pouvez consulter à tout moment après l'installation d'ActiveSync sur votre notebook/PC.

Optimiser la gestion de l'énergie

Remarques générales sur la gestion de l'énergie

L'autonomie de l'accumulateur dépend pour une grande part des applications utilisées. N'oubliez pas que la lecture de fichiers musicaux ou l'enregistrement de mémos vocaux nécessitent beaucoup d'énergie. Pour travailler pendant presque 12 heures sans brancher l'appareil sur secteur, nous vous conseillons d'utiliser modérément les applications gourmandes en énergie.

L'échange de donnée avec le PC ou le notebook sollicite lui aussi l'accumulateur. Si la possibilité existe, branchez toujours votre Pocket PC sur l'alimentation secteur pour faire un échange de données.

Utiliser les possibilités d'économie d'énergie

Vous pouvez economiser l'énergie de plusieurs manières et ainsi utiliser l'autonomie de l'accumulateur de manière optimale :

• Basculez le Pocket PC en mode Suspend si vous n'en ave pas besoin.
  Réduisez la vitesse du processeur.
  Désactivez l'éclairage de l'écran ou réduisez la luminosité.
• Désactivez le son, réduisez le volume ou n'autorisez les signaux sonores que pour certaines applications.

Basculer Pocket PC en mode Suspend

Sélectionnez sous Demarrer - Paramètres - Système - Alimentation le nombre de minutes au terme desquelles le Pocket PC doit basculer en mode Suspend s'il n'est pas utilisé.

Appuyez sur la touche Suspend/Resume pour activer et désactiver le mode Suspend.
Le Pocket PC revient à l'endetroit où vous avez interrompu votre travail.

Désactiver l'éclairage écran

Sélectionnez sous Demarrer - Paramètres - Système - Eclairage le nombre de minutes au terme desquelles l'éclairage de l'écran en mode accumulator doit être désactivi si le Pocket PC n'est pas utilisé.

Réduire la luminosité

Diminuez sous Demarrer - Paramétres - Systeme - Eclairage la luminosité de l'écran.

Couper le son et régler le volume

Appuyez sur le symbole du haut-parleur dans la barre de navigation.
Une fenêtre 'pop-up' s'affiche pour les réglages du volume.
Déplacez le couilisseau de réglage avec le stylet pour régler le volume souhaité ou coupez le volume.
Appuyez n'importe où sur I'écran hors de la fenêtre, pop-up'.

Adapter les menus

Le Menu de démarriage regroupe les programmes utilisés le plus souvent. Vous pouvez adapter le Menu de démarriage à vos besoin.

Appuyez sous Demarrer - Paramétres - Privé sur le symbole Menu.

Vous voyagez apparaitre une liste de programmes/applications.

Pour supprimer des programmes dans le Menu de démarriage, cliquez sur la case de contrôle du programme. La coche dans la case de contrôle disparait.

Pour rajouter des programmes dans le Menu de démarriage, cliquez sur la case de contrôle du programme souhaïte. Une coche apparait dans la case de contrôle.

Vous pouvez aussi utiliser le programme FSC SpeedMenu pour acceder rapidement à certains programmes ou fichiers. FSC SpeedMenu s'adapte aisément et rapidement à vos besoin. Vous trouverez d'autres indications dans le filchier d'aide sur votre Pocket LOOX et dans le manuelutilisateur "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started.

Protection par mot de passer

Vou puez protégé votre Pocket PC contre tout accès non autorisé en définissant un mot de salle. Seules les personnes qui connaissent le mot de salle pourront ainsi acceder à vos données.

Appuyez sous Demarrer - Paramètres - Privé sur le symbole Mot de passer.
Sélectionné le type de mot de passer que vous préférez :

Un mot de passerie composé de quatre chiffres (mot de passerie simple à 4 positions).
Un mot de passer compose de caractères alphanumeriques (mot de passer alphanumérique complexe).

Décidez si le mot de passer doit être conservé lorsqu les réglages par défaut de l'appareil sont rétablis.

Si un mot de passer est attribué, vous devrez d'abord entre ce mot de passer lors de la prochaine mise sous tension.

Si vous avez oublié votre mot de passer, vous pouvez redémarrer votre Pocket PC en rétablissant les réglages par défaut (voir "Rétablir les réglages par défaut du Pocket PC"). Si vous avez opté pour un mot de passer permanent, vous devrez dans ce cas vous adresser à notre S.A.V. (HelpDesk).

Configurer les touches

FSC KeyLock : empêcher la mise en marche via les touches d'application

Par défaut, vous Pocket LOOX démarre par un appui sur la touche Suspend et les touches d'application.

Dans le programme FSC KeyLock, vous pouvez decide de ne démarrer le Pocket PC que par un appui sur la touche Suspend.

Voutrouvezez d'autres indications dans le fichier d'aide sur votre Pocket LOOX et dans le manuel utilisateur "Pocket LOOX Software Suite" sur le CD Microsoft Getting Started.

Programmer les fonctions voulues sur les touches

Des fonctions déterminées comme, p. ex., le lancement de programmes sont programmées sur les touches de votre Pocket PC. Vous pouvez cependant changer ces réglages prédéfinis et programmermer les touches à votre guise.

Appuyez sur Demarrer.
Sélectionnez dans le menu l'entrée Paramétres.
Appuyez dans l'onglet Privé sur le symbole Touches.

Vou� voyagez apparaitre une liste des touches et des programmes ou fonctions programmées. Les quatre touches applicatives apparaisent deux fois dans la liste. Vous pouze en effet attribuer à ces touches différentes applications selon que vous les actionnez par un appui bref ou prolongé.

Sélectionnez dans cette liste la touche dont vous souhaitez modifier la programmation.
Sélectionnez dans la liste suivante le programme que vous souhaitez affecter à cette touche.
Validez en appuyant sur OK (barre de navigation).

La touche est maintainant affectée du programme youlu.

Pour modifier la fonction de plusieurs touches, nous vous conseillons de noter la nouvelle programmation des fonctions.

Relier et connecter Pocket PC à d'autres périphériques

Le Pocket PC vous offre plusieurs possibilités d'échanger des données avec d'autres périhériques ou de travailler en réseau.

Vouavesdejadecouvert la synchronisation de données via ActiveSync et le cable ActiveSync dans la section "Synchroniser les données avec ActiveSync".Vos pouvez brancher le cable ActiveSync fournir sur tous les PC ou notebooks disposant d'un port USB. Un cable ActiveSync est également disponible sous forme d'accessoire pour les appareils avec un port série.

Par ailleurs, vous disposez également d'un port infrarouge et des modules Wireless LAN et Bluetooth pour les besoin de la communication sans fil. Grace à différentes cartes (disponibles en tant qu'accessoires), vous pouvez connecter votre Pocket PC à des réseaux et étabir une connexion avec Internet.

Voutrouverez dans ce chapitre des remarques sur le transfert de données sans fil

via le port infrarouge
- via Wireless LAN
via Bluetooth

Transfert de données sans fil via port infrarouge

Le port infrarouge (IrDA) autorise un transfert de données série sans fil de max. 115 kbits/s.

Pour le transfert de données, vous doivent aligner le port infrarouge de la Picket PC sur le port infrarouge de l'appareil partenaire. La distance qui sépare les apparciels ne peut pas dépasser 1 m. L'interface infrarouge de l'un doit se couver dans la zone de réception (horizontalement env. 30^ et verticalément env. 15^ ) de l'interface infrarouge de l'autre.

Le port infrarouge est également un port infrarouge Consumer (CIR). Le port CIR permet le transfert de données sur de plus grandes distances. Moyennant l'installation d'un logiciel adapté, vous pouvez donc utiliser le Pocket PC comme une commande à distance.

Liaison sans fil via Wireless LAN

Votre Pocket PC est équipé d'un module Wireless LAN intégré. Vous trouvrez des informations à ce sujet dans le fjichier d'aide sur votre Pocket PC.

Vous pouze à votre guise activer ou désactiver le module Wireless LAN intégré.

Appuyez sous Demarrer - Paramétres - Systeme sur le symbole WLAN Power.

Communication sans fil avec Bluetooth

Grace à votre Pocket PC et à son module Bluetooth intégré, vous pouvez communiquer sans fil avec d'autres péripériques Bluetooth, p. ex. un autre Pocket PC, un notebook ou un téléphone portable.

Vous apprendez dans les chapitres suivants à faire fonctionner Bluetooth.

Vous apprendrez à utiliser le logiciel correspondant dans le fichier d'aide consacre au logiciel sur votre Pocket PC.

Sélectionner un emplacement pour utiliser Bluetooth

• Nous recommendons d'utiliser le Pocket PC et son module BLUETOOTH dans un environnement approprié. Les autres périhériques Bluetooth avec lesquels vous souhaitez communiquer doivent se situer à une distance de 10 m max.
• N'installez pas d'autre périhérique distant au-delà de la distance recommandée Respecté pour ce faire la Power Class du périhérique distant. Vous trouverez des informations plus précises à ce propos dans le manuel d'utilisation du périhérique distant.
• Utilisez le Pocket PC avec Bluetooth à 2 m de distance minimum d'autres systèmes électriques ou électroniques. Si vous nevez utiliser le Pocket PC à proximé d'un four à micro-ondes, maintenez une distance de 3 m minimum par rapport au four à micro-ondes car la réception est sensible aux parasites émis par les micro-ondes.
  Si des problèmes devaient survenir pendant la communication avec Bluetooth en raison de la trop grande proximity de postes radio, posez le Pocket PC à un autre endroit.

Activer et désactiver Bluetooth

Vous pouvez activer et désactiver Bluetooth à votre guise.

Appuyez sous Demarrer - Paramètres sur l'onglet Connexions et appuyez sur l'icone Bluetooth.
Vous pouvez ici activer et désactiver le module Bluetooth.

Analyse des problèmes et conseils

En présence d'une panne sur votre Pocket PC, essayez de la corriger en appliquant les mesures énumérées dans ce chapitre. Si vous n'êtes pas en mesure de réparer la panne, précisé de la façon suivante :

Notez les opérations executées et l'état dans lequel se trouvait l'appareil au moment de l' apparition de l'erreur. Notez également le message d'erreur évientuèlement affché.
- Mettez le Pocket PC hors tension.
Prenez contact avec votre point de vente ou notre Hotline/groupe d'assistance (Help Desk).

Installation de nouveaux logiciels

Voutrouvez des consignes sur l'installation d'autres programmes dans le fjichier d'aide consacré à ActiveSync que vous pourrez consulter sur votre notebook/PC après l'installation d'ActiveSync.

L'installation de programmes ou de programmes de gestion (pilotes) sont susceptibles d'écraser ou de modifier d'important fischiers. Pour pouvoir acceder aux fischiers originaux après une installation problématique, nous vous conseillons de réaliser une copie de sauvegarde avant l'installation (voir "Synchroniser les données avec ActiveSync").

L'heure ou la date du Pocket PC sont incorrectes

Appuyez sous Demarrer - Paramètres - Système sur le symbole Heure.

Changez l'heure.

ou

Connectez votre Pocket PC à l'aide d'ActiveSync à votre PC/notesbook.
Synchronisez les données entre le Pocket PC et le PC/notebook. L'heure et la date sont également synchronisées.

L'écran du Pocket PC reste nombre

L'éclairage écran est désactivé

Appuyez sur la touche Suspend/Resume pendant plus de 1 seconde.

L'affichage à l'écran est difficilement lisible

Eblouissement par reflexion

Orientez le Pocket PC jusqu'à ce que vous puissiez voir à nouveau l'affichage à l'écran.

Lorsque vous l'utilisez trop longtemps sur son accumulateur, le Pocket PC bascule en mode Suspend lorsque la charge de I'accumulateur est trop faible.

• Branchez l'adaptateur d'alimentation PSC11R-050 pour charger l'accumulateur.
  Appuyez sur la touche Suspend/Resume.

Après la mise sous tension, le Pocket PC ne démarre pas

Si le Pocket PC ne démarre pas après la mise sous tension, les causes peuvent être les suivantes :

L'accumulateur est vide

Chargez l'accumulateur.
- Branchez l'adaptateur d'alimentation PSC11R-050 sur le berceau équipé du Pocket PC.
Vérifiez si l'adaptateur d'alimentation PSC11R-050 est correctement connecté au berceau.
Vérifiez si le cable secteur est correctement raccordé à l'adaptateur d'alimentation et à la prise de courant. Levoyant de l'adaptateur d'alimentation doit s'allumer.

L'accumulateur est chargé. Levoyant Marche clignote en orange.

L'adaptateur d'alimentation PSC11R-050 est mal connecté

• Mettez le Pocket PC hors tension.
  Vérifiez si l'adaptateur d'alimentation PSC11R-050 est correctement connecté au Pocket PC et à la prise de courant.
  Remettez ensuite le Pocket PC sous tension.

Le Pocket PC ne fonctionne plus

Si le Pocket PC s'arrête de fonctionner, les causes peuvent etre les suivantes :

Programme d'application a provoqué une erreur

Redémarrez le Pocket PC (voir "Mise hors et sous tension avec un 'soft reset' (démarrage à chaud)).
ou
Si le redémarrage ne donneaucun résultat, rétablissez les réglages par défaut du Pocket PC (voir "Rétablir les réglages par défaut du Pocket PC").

L'accumulateur est vide

Raccordez l'adaptateur d'alimentation PSC11R-050 au Pocket PC pour recharger l'accumulateur.
ou
Raccordez l'adaptateur d'alimentation PSC11R-050 au berceau et placez le Pocket PC dans le berceau pour recharger l'accumulateur.

L'accumulateur se décharge trop rapidement

L'accumulateur est soit trop chaud, soit trop froid.

Ramenez le Pocket PC à une température de fonctionnement normale.

Si l'autonomie en mode accumulateur est extrémement courte, cela signifie que l'accumulateur est probabilité trop vieux et qu'il doit être remplaced. Pour obtenir un nouvel accumulateur pour votre Pocket PC, adressez-vous à votre point de vente.

La touche Suspend/Resume ne réagit pas comme prévu

Vouss aze appuyé trop longtemps sur la touche Suspend/Resume pour metre le Pocket PC sous ou hors tension.

Appuyez brievement sur la touche Suspend/Resume jusqu'à ce que le Pocket PC se mette sous ou hors tension.

Pas de son ou volume très faible

Vérifiez si le volume est correctement régle.

Appuyez sur le symbole du haut-parleur dans la barre de navigation.

Une fenêtre 'pop-up' s'affiche pour les réglages du volume.

Activez la case d'option pour Marche avec le stylet.

ou

Utilisez le stylet pour régler le volume souhaité sur la barre de réglage.

Contacter notre Hotline/groupe d'assistance (Help Desk)

Si vous n'arrivez pas à résoudre un problème en particulier, prenez contact avec notre Hotline/groupe d'assistance (Help Desk). Vous trouvezez d'autres informations dans les manuels "Safety" (Sécurité) et "Warranty" (Garantie). Avant d'appeler, veuillez préparer les informations cédssous et les tenir à portée de la main :

• Le nom du modele et le numero de série du Pocket PC. Le numero de série est indiqué sur l'étiquette apposée face arrière du Pocket PC.
• Vos notes et les messages qui sont apparent à l'écran ainsi que des indications sur les signaux acoustiques.
  Toutes les modifications matérielles ou logicielles effectuees après reception du Pocket PC.
• Voitre configuration système et tous les péripériques qui sont connectés à votre système (par exemple sur le clavier).
• Notre contrat d'achat.

Caracteristiques techniques

Pocket PC

Proesseur :	Intel PXA272 à 520 MHz
Mémoire vive :	128 Mo RAM64 Moctets ROM

\section*{Caracteristiques electriques}

Normes de sécurité appliquées :	CE, FCC Part 15 Class B, EN60950, UL, cUL
Classe de protection :	III
Puisance absorbée maximale (lorsque le Pocket PC est sous tension et l'accumulateur en cours de chargement) :	10 W

Affichage

Ecran TFT transflexif :

3,6 pouces VGA, 480 x 640 pixels, 65.536 couleurs

Logements pour cartes

1 x logement :	"Secure Digital I/O", "MultiMediaCard"
1 x logement :	CompactFlash

Ports/Interfaces

Audio :	Microphone, haut-parleur, écouteurs (3,5 mm)
Données :	Consumer IrDA, USB 1.1 Slave, USB 1.1 Host, série (RS232; compatible DTR/DTS), Bluetooth 1.2 Classe 2 et Wireless LAN (IEEE 802.11b)

Conditions d'environnement

Classe climatique 3K2, 2K2	DIN IEC 721 EN 60721
Classe du boîtier 7M2	DIN IEC 721 EN 60721
Température : • Fonctionnement (3K2) : • Transport (2K2) :	5 °C .... 40 °C -25 °C .... 60 °C

Dimensions

Hauteur/Largeur/profondeur :	122 mm x 72 mm x 15,2 mm
Poids :	env. 170 g

Accumulateur (Li-lon)

Capacité nominale :	1640 mAh
Temps de chargement (hors tension) :	Max. 4 heures
Temps de fonctionnement :	jusque 12 heures jusqu' 350 heures en mode veille (stand-by)

Adaptateur d'alimentation PSC11R-050

Principal : · Tension nominale : · Fréquence nominale :	100 V à 240 V (automatique) 50 Hz à 60 Hz (automatique)
Auxiliaire : · Tension nominale : · Courant nominal maximum :	5 V ± 5% 2,0 A ±5%

Index

A

Accumulateur
capacité 6
caracteristiques techniques 52
charger 31
charger avec l'adaptateur d'alimentation PSC11R-050 31
monter 12
se décharge 49
stocker 6
ActiveSync, installer 16
Adaptateur d'alimentation PSC11R-050
caracteristiques techniques 52
connector 14
Adapter les menus 43
Analyse des problèmes 47
Aperçu, matériel 9

B

Berceau,utiliser 38

Bluetooth 46 activer 46 désactiver 46

C

Caméra
Flash 10
miroir pour autoprotrait 10
lentille 10
utiliser la 26
Caracteristiques techniques 51
accumulateur 52
adaptateur d'alimentation PSC11R-050 52
Pocket PC 51
Carte CompactFlash
installer 29
retirer 29
Carte MMC
installer 27
retirer 27
Carte SD
installer 27
retirer 27

Charger la pile de secours 47

Compatibilité electromagnétique 8

Conseils 47

Consignes de sécurité 5

D

Date inexacte 47
Délai de mise hors tension 19
Démarrage à chaud 20
Description des signes 2

E

Eclairage écran 42
activer 25
déspectiver 25

Ecran 9 affiche difficultement lisible 47 clair 47 éblouissement par réflexion 47 mauvais affichage 47 ne s'éCLAIRE pas 47 nettoyer 7

Ecran Aujourd'hui 18
Ecran nombre 47
Ecran tactile, régler 17
Éléments de commande standard 23
Elimination 7

F

Haut-parleur 9
Haut-parleurs pour VoIP 9
Heure d'été/d'hiver 47
Heure inexacte 47
Hotline/Help Desk 49

1

Interface infrarouge 9,45

L

Lentille, camera 10

Liaison ActiveSync, étabir 16

Liste,logiciels 3

Logiciel, nouvelle installation 47

Logiciels,iste 3

M

Marquage CE 8

Matériel, aperçu 9

Microphone 10

Miroir pour autoportrait, camera 10

Mise en marche, premier démarrage 17

Mise en service

accumulateur

monter 12

connecter l'adaptateur d'alimentation

PSC11R-050 14

écran Aujourd'hui 18

écran tactile 17

utilisation elementaire 18

Mode Suspend 19

MultiMediaCard voir carte MMC

N

Nettoyer 7

Nouveau logiciel

installation 47

0

Optimiser l'autonomie de I'accumulateur 35

Optimiser la gestion de l'énergie 41

P

Panne, résoudre 47

Pas de son 49

Pocket PC

avant de partir en voyage 6

configurer 41

connector 45

mettre sous tension 17, 19

ne démarre pas 48

ne fonctionne pas 48

nettoyer 7

relier à d'autres périphériques 45

s'eteint 48

transporter 6

utiliser 9

utiliser avec la touche de défilament 23

Port ecouteurs 10

Port ActiveSync 10

Possibilities d'économie d'énergie 42

Premier demarrage 17

Première mise en service 12

Protection par mot de passer sous Pocket PC 2003 43

R

Raccorder l'adaptateur d'alimentation

PSC11R-050

berceau avec un adaptateur 35

Pocket PC avec un adaptateur 33

Pocket PC avec un cable

ActiveSync 32, 34

Raccorder le Pocket PC au PC/ notebook 37

Recyclage 7

Remarques

élimination 7

marquage CE 8

nettoyage 7

sécurities 5

Résoudre, panne 47

s

Secure Digital Memory Card voir carte SD

Soft reset 20

Soft reset, orifice 10

Son, désactiver 42

Stockage, accumulateur 6

Stylet 10

sortir 17

utiliser 23

Symboles 2

Synchronisation de données 36

T

Touche Agenda 9

Touche Aujourd'hui 9

Touche CONNECTMOBILITY-E2C 9

Touche Contacts 9

Touchedapplication

activer 19

touche Agenda 9

touche Aujourd'hui 9

touche CONNECTMOBILITY-E2C 9

touche Contacts 9

Touchede défilament 9

Touch de navigation 9

utiliser 23

touche enregistrement 10

Transfert de données

Bluetooth 46

infrarouge 45

Wireless LAN 45

Transfert de données sans fil 45, 46

Transport 6

U

Utilisation, elementaire 18

Utiliser le berceau pour la synchronisation de

données 39

Utiliser le berceau pour l'accumulateur 34

Utiliser les cartes d'extension 27

V

Volume, minimum 49

Voyage, Pocket PC 6

Voyant marche 9

Voyant radio 9

W

Wireless LAN 45
