MODE D'EMPLOI CS60 PLANTRONICS

BIENVENUE Oreillette sans fil DECT™ CS60 Guide de l'utilisateur. Merci d'avoir choisi L’oreillette sans fil DECT™ CS60 de Plantronics. Le CS60 vous permet une utilisation mains-libres ainsi qu'une mobilité longue portée dans l'entreprise. Ce Guide de l'utilisateur comprend les instructions d'installation et d'utilisation de votre système. www.plantronics.com

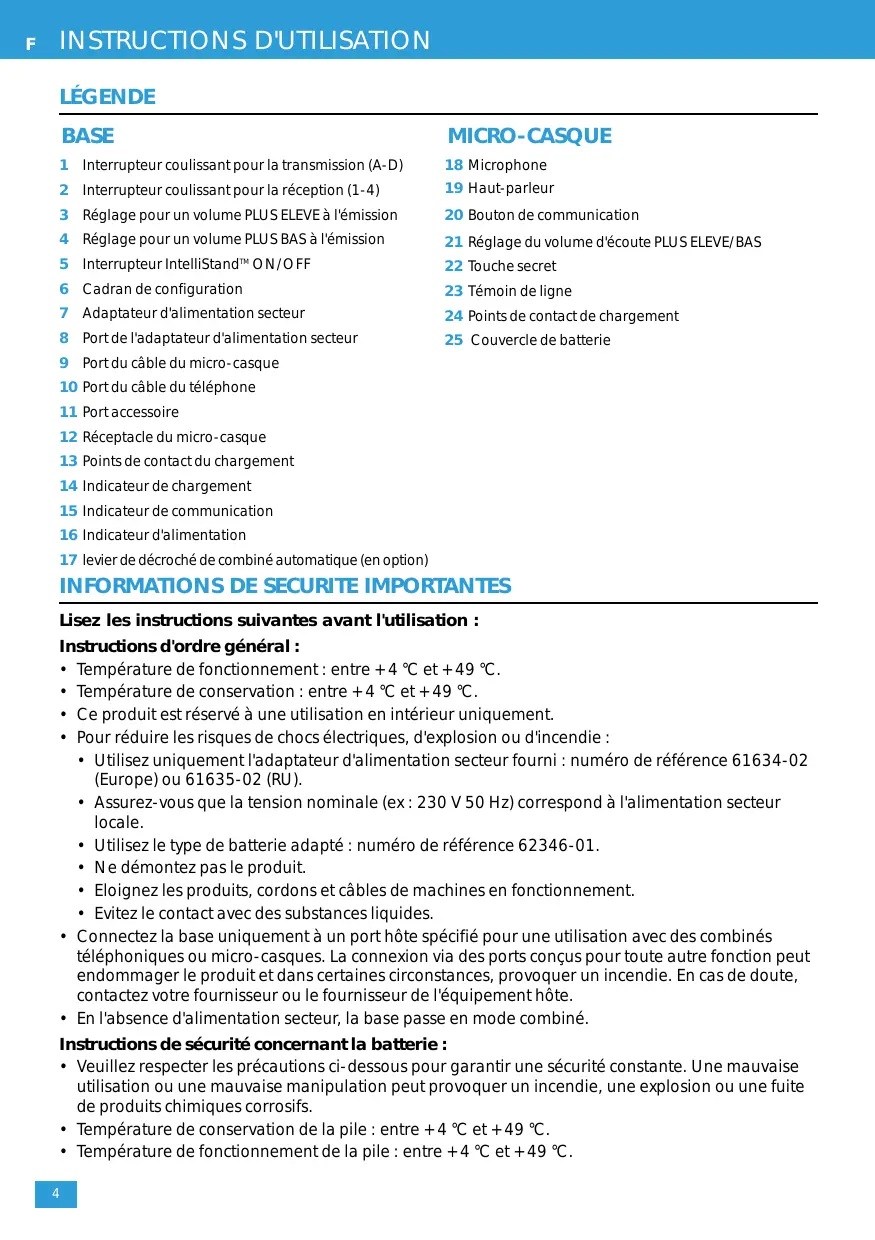

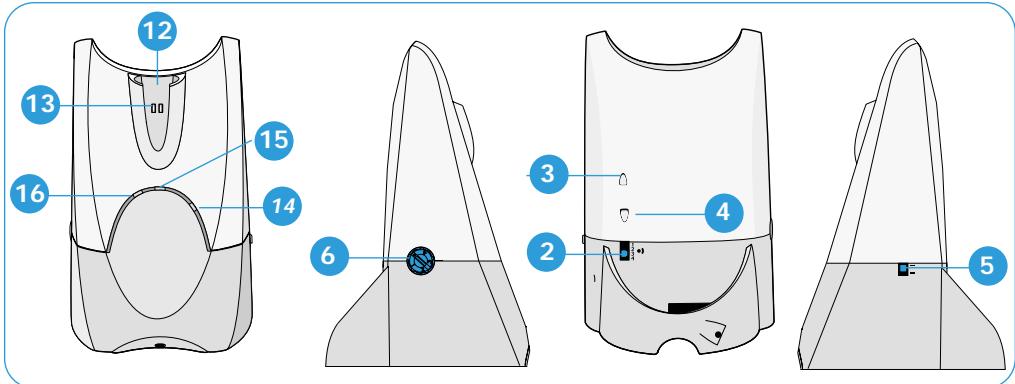

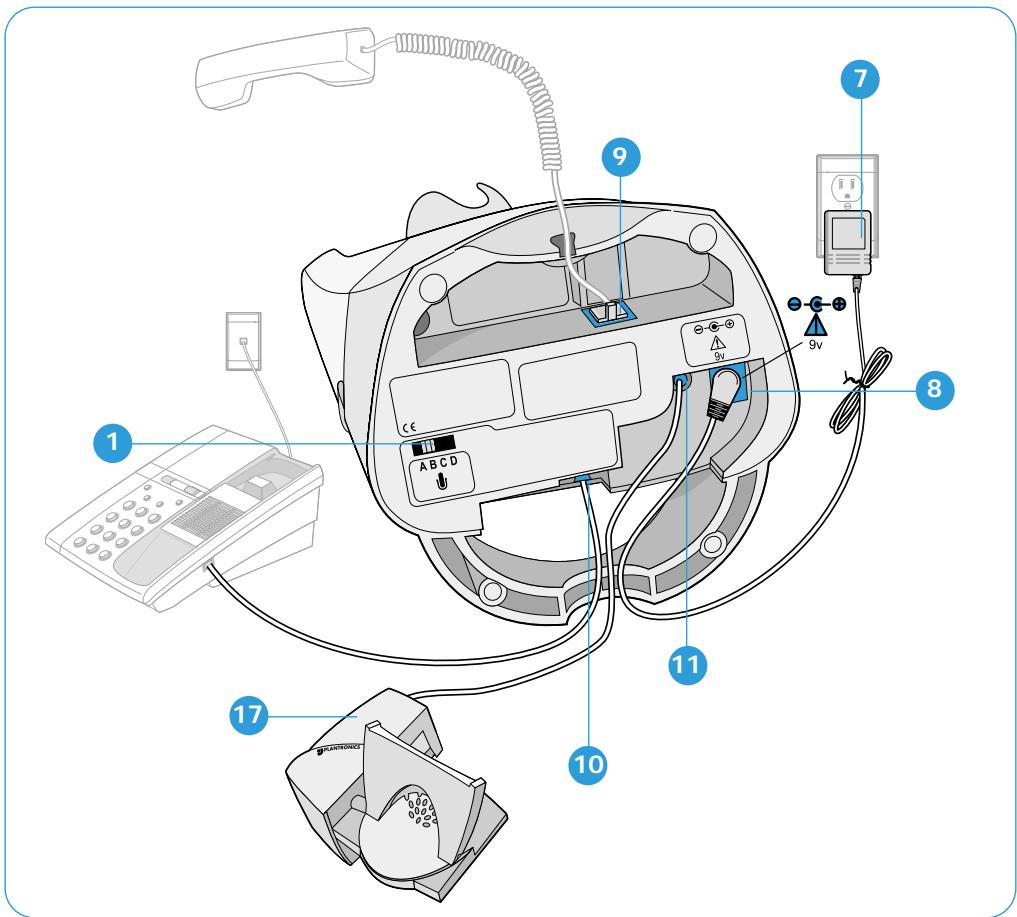

INSTRUCTIONS D'UTILISATION LÉGENDE BASE MICRO-CASQUE 1 Interrupteur coulissant pour la transmission (A-D) 18 Microphone 2 Interrupteur coulissant pour la réception (1-4) 19 Haut-parleur 3 Réglage pour un volume PLUS ELEVE à l'émission 20 Bouton de communication 4 Réglage pour un volume PLUS BAS à l'émission 21 Réglage du volume d'écoute PLUS ELEVE/BAS 5 Interrupteur IntelliStandTM ON/OFF 22 Touche secret 6 Cadran de configuration 23 Témoin de ligne 7 Adaptateur d'alimentation secteur 24 Points de contact de chargement 8 Port de l'adaptateur d'alimentation secteur 25 Couvercle de batterie 9 Port du câble du micro-casque 10 Port du câble du téléphone 11 Port accessoire 12 Réceptacle du micro-casque 13 Points de contact du chargement 14 Indicateur de chargement 15 Indicateur de communication 16 Indicateur d'alimentation 17 levier de décroché de combiné automatique (en option)

INFORMATIONS DE SECURITE IMPORTANTES

Lisez les instructions suivantes avant l'utilisation : Instructions d'ordre général :

• Température de fonctionnement : entre +4 °C et +49 °C.
• Température de conservation : entre +4 °C et +49 °C.
• Ce produit est réservé à une utilisation en intérieur uniquement.
• Pour réduire les risques de chocs électriques, d'explosion ou d'incendie :
• Utilisez uniquement l'adaptateur d'alimentation secteur fourni : numéro de référence 61634-02 (Europe) ou 61635-02 (RU).
• Assurez-vous que la tension nominale (ex : 230 V 50 Hz) correspond à l'alimentation secteur locale.
• Utilisez le type de batterie adapté : numéro de référence 62346-01.
• Ne démontez pas le produit.
• Eloignez les produits, cordons et câbles de machines en fonctionnement.
• Evitez le contact avec des substances liquides.
• Connectez la base uniquement à un port hôte spécifié pour une utilisation avec des combinés téléphoniques ou micro-casques. La connexion via des ports conçus pour toute autre fonction peut endommager le produit et dans certaines circonstances, provoquer un incendie. En cas de doute, contactez votre fournisseur ou le fournisseur de l'équipement hôte.
• En l'absence d'alimentation secteur, la base passe en mode combiné. Instructions de sécurité concernant la batterie :
• Veuillez respecter les précautions ci-dessous pour garantir une sécurité constante. Une mauvaise utilisation ou une mauvaise manipulation peut provoquer un incendie, une explosion ou une fuite de produits chimiques corrosifs.
• Température de conservation de la pile : entre +4 °C et +49 °C.
• Température de fonctionnement de la pile : entre +4 °C et +49 °C.

• Procédez au chargement de la batterie de l'oreillette conformément aux instructions du Guide de mise en route rapide et du Guide de l'utilisateur. Ne chargez pas la batterie avec un autre adaptateur ou chargeur d'alimentation secteur.
• Evitez d'incinérer, de démonter, de tordre, d'écraser ou de court-circuiter la pile.
• Jetez rapidement les piles usées dans un lieu approprié, conformément à la législation locale. Tenez les piles hors d'atteinte des enfants.
• Manipulez la batterie, l'adaptateur d'alimentation secteur, la base et le micro-casque avec précaution. Evitez de court-circuiter les contacts métalliques (sur le revêtement plastique) avec des matériaux conducteurs électriques tels qu'une bague, un bracelet, des clefs, etc.
• Si le liquide contenu dans la pile entre en contact avec les yeux, la peau ou toute autre partie du corps, rincez immédiatement et abondamment à l'eau fraîche et consultez un médecin.
• Pour remplacer la batterie, reportez-vous aux schémas de la page 3 ou au Guide de mise en route rapide fourni avec le produit. INSTALLATION Veuillez installer le système de micro-casque sans fil DECT™ CS60 conformément aux instructions du Guide de mise en route rapide.

INTERRUPTEUR MICRO-CASQUE/COMBINÉ

Si vous appuyez sur le bouton de communication (20) sur votre micro-casque, le mode micro-casque sera sélectionné. L'indicateur de communication (15) de la base s'allume et le témoin de ligne (23) du micro-casque clignote lorsque le mode micro-casque est utilisé. Ces deux indicateurs sont éteints lorsque le mode combiné est utilisé. PASSAGE D'UN APPEL A L'AIDE DE VOTRE MICRO-CASQUE Pour passer un appel à l'aide de votre micro-casque, le système doit être en mode micro-casque. Décrochez le combiné et composez le numéro. Vous pourrez alors communiquer par le microcasque. Lorsque l'appel est terminé, raccrochez le combiné. Conseil : sélectionnez le mode combiné après avoir terminé votre appel pour conserver l'alimentation de la pile du micro-casque et allonger l'autonomie de conversation. Pour cela, appuyez sur le bouton de communication (20) immédiatement après la fin de l'appel. Remarque : si vous avez installé un levier de décroché de combiné automatique Plantronics (17), reportez-vous à la section « Passage d'un appel à l'aide du levier de décroché », page 7. RECEPTION D'UN APPEL A L'AIDE DU MICRO-CASQUE Lorsque votre téléphone sonne, décrochez le combiné. Assurez-vous que votre système de micro-casque sans fil DECT™ CS60 est déjà en mode micro-casque. Vous pourrez alors communiquer par le micro-casque. Lorsque l'appel est terminé, raccrochez le combiné. Remarque : si vous avez installé un levier de décroché de combiné (17), reportez-vous à la section « Réception d'un appel à l'aide du levier de décroché », page 7. PASSAGE ET RÉCEPTION D'UN APPEL A L'AIDE DU COMBINE En mode combiné, le téléphone peut être utilisé pour passer et recevoir des appels normalement.

REGLAGES BIP D'AVERTISSEMENT SI L'UTILISATEUR QUITTE LE RAYON DE PORTEE Tout en vous déplaçant, il est possible que vous quittiez le rayon de portée du système. Porté à l’oreille, un signal d'avertissement (deux bips) est émis lorsque vous êtes sur le point de dépasser le rayon de portée. Dès que vous avez entendu ce signal, vous devez vous approcher de la base pour maintenir une communication de qualité. Si vous ignorez cet avertissement, vous entendrez trois bips dans le micro-casque et tout appel actif sera suspendu. Lorsque vous vous rapprochez de la base, vous entendrez un bip unique et l'appel sera rétabli. Si vous restez hors de la portée pendant plus de 15 minutes, l'appel sera définitivement coupé par le système. Si vous utilisez le levier de décroché de combiné automatique, le combiné sera raccroché et l'appel terminé.

SIGNAL DE BATTERIE FAIBLE

Lorsque la batterie du micro-casque est faible, vous entendrez un signal sonore sous la forme d'un bip unique toutes les 10 secondes dans le micro-casque (il vous reste encore environ 5 minutes d'autonomie). Lorsque vous entendez ce signal, vous devez recharger le micro-casque.

RECHARGE DU MICRO-CASQUE

Pour recharger le micro-casque, placez-le dans le réceptacle du micro-casque (12) de la base. Pendant la recharge, l'indicateur de chargement (14) sur la base clignote. Lorsque le micro-casque est entièrement rechargé, l'indicateur de chargement (14) de la base cesse de clignoter et reste allumé. Un micro-casque complètement déchargé nécessite une recharge d'une heure au minimum pour pouvoir être utilisé et de 3 heures pour une recharge complète.

REMPLACEMENT DE LA BATTERIE DU MICRO-CASQUE

Si vous devez remplacer la batterie du micro-casque, reportez-vous aux schémas de la page 3. FONCTIONNEMENT AVEC LE LEVIER DE DECROCHE DE COMBINE Le levier de décroché de combiné automatique Plantronics (17) est un accessoire en option destiné à être utilisé avec à être utilisé avec le CS60. Il offre deux fonctionnalités :

1. Notification automatique lorsqu'un appel entrant est détecté même lorsque vous n'êtes pas

2. Décrochage du combiné ou non, selon votre choix, même lorsque vous n'êtes pas à votre

bureau. L'installation du levier de décroché de combiné automatique (17) est décrite dans le Guide de l'utilisateur fourni.

PASSAGE D'UN APPEL A L'AIDE DU LEVIER DE DECROCHE Appuyez sur le bouton de prise de ligne (20) du micro-casque. Le levier décroche le combiné. Vous entendrez alors une tonalité dans le micro-casque vous indiquant que vous pouvez passer un appel normalement. Lorsque l'appel est terminé, appuyez sur le bouton de prise de ligne (20) de votre micro-casque. Le levier abaisse alors le combiné pour terminer l'appel. RECEPTION D'UN APPEL A L'AIDE DU LEVIER DE DECROCHE Lorsqu'un nouvel appel est reçu, le téléphone sonne normalement, puis une sonnerie d'alerte consistant en une séquence de trois bips courts est émis dans le micro-casque. Remarque : cet avertissement supplémentaire est actif uniquement lorsque le levier (17) est connecté. Pour répondre à un appel, appuyez sur le bouton de prise de ligne (20) du micro-casque. Le levier décroche alors le combiné pour vous permettre de converser avec l'interlocuteur. Lorsque l'appel est terminé, appuyez sur le bouton de prise de ligne (20) de votre micro-casque. Le levier abaisse alors le combiné pour terminer l'appel. FONCTIONNALITE IntelliStandTM Lorsque le système de micro-casque sans fil DECT™ CS60 est utilisé parallèlement à un levier de décroché de combiné automatique Plantronics (17), vous pouvez activer la fonctionnalité IntelliStand. IntelliStand permet de reconnaître la présence du micro-casque sur la base CS60 ou non, puis active automatiquement le levier pour prendre ou terminer un appel. La fonctionnalité IntelliStand est désactivée lorsque le commutateur IntelliStand (5) est sur la position I et activée lorsque le commutateur est sur la position II. BASCULEMENT ENTRE MODE MICRO-CASQUE ET COMBINE LORS DE

L'UTILISATION DU LEVIER

Si vous désirez basculer du mode micro-casque à combiné pendant un appel, décrochez le levier et appuyez sur le bouton de prise de ligne (20) sur votre micro-casque. Le levier s'abaisse, vous permettant de poursuivre votre appel à l'aide du combiné. BASCULEMENT ENTRE MODE COMBINE ET MICRO-CASQUE LORS DE

L'UTILISATION DU LEVIER

Si vous désirez basculer du mode combiné à micro-casque pendant un appel, appuyez sur le bouton de prise de ligne (20) du micro-casque. Le levier s'élève, vous permettant de poursuivre votre appel à l'aide du micro-casque. Replacez le combiné sur le levier. Lorsque l'appel est terminé, appuyez sur le bouton de prise de ligne (20) de votre micro-casque. Le levier abaisse le combiné et met fin à l'appel.

DÉPANNAGE PROBLEME J'ai branché tous les éléments mais les indicateurs sont toujours éteints. Cause possible Solution Il n'y a pas d'alimentation Vérifiez que l'adaptateur d'alimentation secteur est connecté à la base. Vérifiez que l'adaptateur d'alimentation secteur est connecté à une source d'alimentation. Vérifiez que le modèle de l'adaptateur d'alimentation secteur correspond à celui fourni par Plantronics. PROBLEME Impossible d'entendre l'interlocuteur/la tonalité. Cause possible Solution Le système de micro-casque sans fil DECT™ CS60 n'est pas correctement connecté Vérifiez que le téléphone est connecté au port du câble téléphonique sur la base. Vérifiez que vous avez bien sélectionné le mode micro-casque Vérifiez que le combiné est connecté au port du câble du combiné sur la base. Appuyez sur le bouton de prise de ligne pour sélectionner le mode adéquat. L'utilisateur a quitté le rayon Rapprochez-vous de la base. de portée La batterie du micro-casque est faible Rechargez la batterie en replaçant le micro-casque sur le réceptacle. Volume d'écoute trop bas Réglez le volume d'écoute sur le micro-casque. Si le volume est toujours trop faible, sélectionnez une autre position de réception de l'interrupteur coulissant (consultez le Guide de mise en route rapide). Position incorrecte du cadran de configuration pour votre téléphone

Essayez une autre position du cadran de configuration sur la base.

PROBLEME Les interlocuteurs ne peuvent pas m'entendre. Cause possible Solution Vous avez sélectionné la touche secret Appuyez une fois sur la touche secret. L'indicateur sonore de la touche secret cesse. La perche de microphone du micro-casque n'est pas correctement placée Placez la perche près de votre bouche. Le volume à l'émission est trop faible Augmentez le volume à l'émission en réglant les touches sur la base. Si le volume est toujours trop faible, sélectionnez une autre position de transmission de l'interrupteur coulissant (consultez le Guide de mise en route rapide). Position incorrecte du cadran de configuration pour votre téléphone Essayez une autre position du cadran de configuration sur la base. PROBLEME J'entends une tonalité dans plusieurs positions de configuration. Cause possible Solution Votre téléphone fonctionne dans plusieurs positions du cadran de configuration Utilisez la position qui permet la meilleure écoute possible pour vous et votre interlocuteur. PROBLEME J'ai essayé les quatre positions du cadran de configuration mais je n'entends toujours aucune tonalité. Cause possible Solution Le système de micro-casque sans fil DECT™ CS60 n'est pas correctement connecté Vérifiez que le téléphone est connecté au port du câble téléphonique sur la base. La ligne téléphonique est coupée Reconnectez le combiné au téléphone et réessayez. Vérifiez que le combiné est connecté au port du câble du combiné sur la base. Il se peut que votre téléphone Appelez votre fournisseur ou votre revendeur Plantronics ne soit pas compatible local pour obtenir une assistance.

DÉPANNAGE PROBLEME Les sons perçus sont déformés. Cause possible Solution Le volume d'écoute est trop élevé sur votre téléphone Si votre téléphone dispose d'un bouton de réglage du volume, abaissez le volume jusqu'à la disparition de la déformation. Si cette déformation ne disparaît toujours pas, abaissez le volume d'écoute du micro-casque. Si la déformation persiste, sélectionnez une autre position de réception du commutateur coulissant (consultez le Guide de mise en route rapide). PROBLEME J'entends trop de bruit de fond. Cause possible Solution Le volume à l'émission est trop élevé Abaissez le volume à l'émission en réglant le bouton correspondant sur la base. Si le volume est toujours trop élevé, sélectionnez une autre position de transmission du commutateur coulissant (consultez le Guide de mise en route rapide). PROBLEME Perte soudaine de son, bruits continus ou sons déformés. Cause possible Solution Logiciel de réinitialisation requis Appuyez sur le bouton de prise de ligne deux fois (20). Si le problème persiste, effectuez une réinitialisation du système. Consultez pour cela les instructions de la page 11. PROBLEME Mon levier de décroché automatique du combiné fonctionne chaque fois je replace mon micro-casque sur la base ou que je l'en retire. Cause possible Solution La fonctionnalité IntelliStand™ est activée Pour désactiver la fonctionnalité IntelliStand, déplacez le commutateur de IntelliStand sur la position I (Off/désactivé). PROBLEME L'autonomie de conversation est largement réduite même après une recharge complète. Cause possible Solution La durée de vie de la batterie Remplacez-la par une nouvelle batterie . est presque terminée Consultez les schémas de la page 3.

CONNEXION CONNEXION Le micro-casque et la base sont fournis connectés l'un à l'autre. Si vous désirez cependant utiliser un micro-casque de remplacement avec la base, vous devez alors reconnecter l'unité comme suit :

1. Replacez le micro-casque sur le réceptacle (12).

2. Maintenez appuyés les boutons de réglage de volume à l'émission (3 et 4) sur la base pendant

un minimum de 5 secondes. L'indicateur d'alimentation (16) clignote alors.

3. Maintenez appuyée la touche secret (22) du micro-casque pendant un minimum de 5 secondes.

Le témoin de ligne (23) s’allume alors.

4. La reconnection est terminée lorsque l'indicateur d'alimentation (16) est allumé sans clignoter

et que le témoin de ligne (23) est éteint.

5. Si la connexion échoue, le micro-casque retourne à l'état non connecté en l'espace de

REINITIALISATION DU SYSTEME

Pour retrouver une situation de fonctionnement normal après échec (consultez la section de dépannage) vous devrez peut-être réinitialiser le système. Pour réinitialiser le micro-casque, appuyez à la fois sur le bouton de communication (20) et la touche secret (22) pendant 5 secondes. Lorsque le témoin de ligne (23) clignote, relâchez les deux boutons. Ré-appuyez sur le bouton de communication (20). Réinitialisez ensuite la base en déconnectant l'adaptateur d'alimentation secteur (7) du port de l'adaptateur d'alimentation secteur (8) pendant 5 secondes, puis en le reconnectant. La réinitialisation du système est alors terminée. CONSEILS D'ENTRETIEN

1. Débranchez l'unité du téléphone et l'adaptateur d'alimentation secteur de la source

d'alimentation avant tout nettoyage

2. Utilisez un chiffon humide (non pas mouillé) pour nettoyer le matériel.

3. N'utilisez pas de dissolvant ni de produits de nettoyage.

Plantronics propose tout un ensemble d'accessoires conçus pour optimiser les fonctionnalités du système de micro-casque sans fil DECT™ CS60. Veuillez contacter votre revendeur Plantronics pour obtenir de plus amples informations.

Levier décroché du combiné téléphonique HL10

Câble d'extension du témoin de ligne

Câble de conversion pour accessoires

Couvercle de batterie

Adaptateur d'alimentation secteur (RU uniquement)

Adaptateur d'alimentation secteur (Europe à l'exception du RU)

11. Contour d’oreille (boîte de 3)

12. Contour de nuque

GARANTIE ET SERVICES

• Plantronics garantit la condition satisfaisante de l'équipement en ce qui concerne les défauts de fabrication et matériels pendant 2 ans à compter de la date d'achat (veuillez conserver le reçu d'origine).
• Ce produit doit être installé et utilisé selon les instructions détaillées dans ce Guide de l'utilisateur. Il doit en outre être réparé dans un centre de service approuvé par Plantronics. Si ces conditions ne sont pas respectées, la garantie peut être annulée.
• Cela n'affecte pas vos droits statutaires.

Les produits sous garantie sont remplacés gratuitement. Les réparations répondent aux normes de production et sont réalisées avec des pièces d'origine.

www.plantronics.com Käyttöopas Les produits sous garantie sont remplacés gratuitement. Les réparations répondent aux normes de production et sont réalisées avec des pièces d'origine.
