Type de produit	Radio bidirectionnelle mobile
Marque	ICOM
Modèle	IC-F310
Gamme de fréquences	136-155 MHz ou 146-174 MHz selon version
Nombre de canaux	32 (16 canaux dans 2 menus)
Type d'émission	8K50F3E (12,5 kHz) / 16K0F3E (25 kHz)
Alimentation	13,2 V CC (négatif à la masse)
Consommation TX	6,0 A (à 25 W)
Consommation RX	700 mA (max audio), 200 mA (veille)
Puissance de sortie émetteur	25 W (à 13,2 V CC)
Dimensions (L x H x P)	140 x 40 x 170 mm
Poids	1,2 kg
Connecteur d'antenne	SO-239 (50 Ω)
Température d'utilisation	-30°C à +60°C
Fonctions principales	CTCSS, DTCS, DTMF, 5 tons, SmartTrunk II, touche programmable, balayage, appel d'urgence, antibavard, blocage émission
Accessoires fournis	Microphone à main, berceau de montage, câble alimentation CC, fusibles, étiquettes
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Consignes de sécurité	Utiliser uniquement une alimentation 13,2 V CC. Ne pas exposer à l'humidité. Respecter les réglementations locales.
Pièces détachées / Réparabilité	Options : haut-parleur extérieur SP-10, platine 5 tons UT-96, platine SmartTrunk UT-105. Réparation par centre agréé ICOM.

FOIRE AUX QUESTIONS - IC-F310 ICOM

Comment programmer les canaux sur l'IC-F310 ?

La programmation s'effectue via un logiciel sur PC compatible IBM® et un câble adapté. Consultez le manuel de programmation pour les détails.

Quelles sont les fréquences disponibles ?

L'IC-F310 couvre 136-155 MHz ou 146-174 MHz selon la version. Vérifiez l'étiquette de votre appareil.

Comment régler le CTCSS ?

Le CTCSS est programmable par canal via le logiciel. Il y a 51 fréquences standards plus une calculable.

Puis-je utiliser l'IC-F310 en mode duplex ?

Oui, l'appareil supporte les modes simplex et duplex. La fonction 'appel local' permet de basculer en simplex.

Comment activer l'appel d'urgence ?

L'appel d'urgence peut être configuré sur une touche programmable. Il envoie un signal en mode simple ou à répétition.

Quelle est l'autonomie de la batterie ?

L'IC-F310 est alimenté par le véhicule (13,2 V CC). Il n'a pas de batterie interne. La consommation en veille est de 200 mA.

Comment installer le haut-parleur externe SP-10 ?

Branchez le SP-10 sur la prise jack 3,5 mm à l'arrière de l'appareil. L'impédance est de 4 Ω, puissance max 5 W.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation, les fusibles et la tension de la batterie (13,2 V CC). Si le problème persiste, contactez un service agréé ICOM.

Comment nettoyer l'IC-F310 ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants. Ne pas immerger dans l'eau.

Où trouver les pièces détachées ?

Contactez ICOM France ou un revendeur agréé. Les options incluent les platines UT-96 (5 tons) et UT-105 (SmartTrunk).

MODE D'EMPLOI IC-F310 ICOM

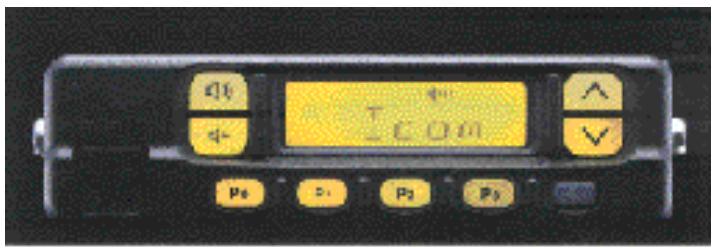

Face avant en polycarbonate procurant une très grande résistance aux chocs et châssis en aluminium moulé à toute épreuve.

Grande souplesse dans les systèmes de signalisation

L'équipement de base comprend les codeurs et les décodeurs pour le CTCSS, le DTCS et le DTMF. Bien sûr, le décodeur du 5 tons est disponible en option, afin d'élargir la gamme des systèmes de signalisation.

• Une platine logique, optionnelle, UT-105 est nécessaire pour le Smarttrunk II.

Touches de fonctions programmables

L'utilisation est amplement simplifiée avec seulement 4 touches. Qui plus est, on peut personnaliser ces touches en leur affectant les fonctions les plus adaptées au traffic.

Espacement des canaux programmables

Plusieurs versions sont disponibles permettant la commutation des bandes larges ou étroites et indépendamment pour chaque canal.

-Programmation depuis un compatible IBM® PC

IBM® est une marque déposée de "International Business Machines"

AUTRES fonctions

• Touches rétroéclairées pour faciliter le trafic de nuit
• 32 codes 5 tons pour l'appointer selectif
• Appel d'urgence avec le mode simple ou à répétition
• Décodage de 8 identifications + appel de groupe (option UT-96)
• Choix du nombre de chiffres pour l'affichage de l'écodage 5 tons
• Transmission automatique de l'ID couplée avec le "PTT"
• 51 fréquences pour le CTCSS (plus 1 calculable)
• Choix de la polarité du DTCS
• 7 mémoires DTMF (numérotations automatiques)
• Différents menus
• 5 groupes de balayage 2 canaux prioritaires
• Balayage automatique et/ou mise en service du "secret" au raccroché du microphone
• Sélection automatique du canal prioritaire et/ou mise hors

GENERAL

• Fréquence de couverture*:
IC-F310	136-155 MHz
	146-174 MHz
IC-F410	400-430 MHz
	440-470 MHz
	490-520 MHz
	* Selon les versions
• Nombre de canaux	: 32 (16 canaux dans 2 menus)
• Type d'émission	: 8K50F3E (12,5 kHz; bande étroite)
	16K0F3E (25 kHz; bande large)
• Stabilité en fréquence	: ± 1500 Hz
• Températ. d'utilisation	: -30°C à +60°C
• Alimentation	: 13,2 V CC (négatif à la masse)
• Consommation (approx.)
TX à 25 W	: 6,0 A (IC-F310)
	: 7,0 A (IC-F410)
RX au max. audio	: 700 mA
en veille	: 200 mA
• Connecteur d'antenne	: SO-239 (50 )
• Dimensions	: 140 (L) x 40 (H) x 170 (P)
• Poids	: 1,2 Kg

service du "secret" au décroché du microphone

• Balayage normal et prioritaire
• Balayage à la mise sous tension
• Temporisation ajustable de maintien en émission silencieuse (pour éviter le bruit de «quelle de squelch» à la fin d'un message en mode CTCSS).
• Compatibilité SmartTrunk avec l'UT-105.
• Entrée d'un code "PIN" optionnel pour éviter l'utilisation de l'émetteur-récepteur par des personnes non autorisées
• Programmation d'un niveau audio minimum
• Fonction "d'appel local" (passage en mode simplex à partir d'un mode simplex/duplex) Antibavard (T. O. T)
• Blocage émission (sur canal occupé ou relais) Inactivation à distance Appareil très compact permettant une installation facile

EMETTEUR

• Puisance de sortie : 25 W (à 13,2 V CC)

• Type de modulation : modulation de phase par variation de réactance

• Déviation maximum : ±2,5 kHz (bande étroite)

• Emissions parasites : 0,25 μW

• Réject. du canal adj. : 60 dB (bande étroite)

• Connecteur microphone: 8 pin (600 )

RECEPTEUR

• Fréqu. intermédiaires	: 1ère	31,05 MHz (IC-F310)
		46,35 MHz (IC-F410)
	: 2ème	450 kHz
• Sensibilité	: -4 dB μV (IC-F310)
(à 20 dB SINAD)	-2 dB μV (IC-F410)
• Sensibilité squelch	: -7 dB μV (IC-F310)
	-5 dB μV (IC-F410)
• Sélectivité canal adj.	: 60 dB (bande étroite)
	70 dB (bande large)
• Intermodulation	: 65 dB
• Puis.de sortie audio	: 3 W typ. à 5% de distorsion sur une charge de 4
• Connect. HP extérieur	: Jack à 2 x conducteurs 3,5 mm (d) / 4

Accessions fournis

Microphone à main, berceau de montage, fusibles, câble alimentation CC, étiquettes autocollantes pour assignation des touches de fonction.

Un grand haut-parleur de bonne qualité BF. Impédance d'entrée: 4

Puissance max. d'entrée: 5 W

SP-10 HAUT-PARLEUR EXTERIEUR

Compact et facile à installer. Impédance d'entrée : 4

Puissance max. d'entrée: 5 W

UT-96 PLATINE 5 TONS

Permet le décodage des appels sélectifs 5 tons.

UT-105 PLATINE LOGIQUES MarTrunk* II

• SmarTrunk II est une marque déposée de "SmarTrunk Systems Inc."

Toutes ces caractéristiques sont susceptibles de changer sans préavis ni obligation
