MODE D'EMPLOI STUDIOPHILE BX8 M-AUDIO

Ils ont été conçus et testés par des ingénieurs du son chevronnés afin qu’elles répondent à vos besoins de monitorage en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX8 disposent de leur propre système d’amplification, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées. Les moniteurs Studiophile BX8 ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l’exceptionnelle qualité de ses unités de graves et d’aigus ainsi qu’à sa technologie exclusive de crossover, les BX8 fournissent une réponse en fréquence remarquablement large. Les Studiophile BX8 offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu’une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d’aigus des BX8 sont munies d’un blindage magnétique les rendant idéales pour l’utilisation avec des systèmes de production musicale basés sur ordinateur. Pour les utilisateurs aussi bien professionnels qu’amateurs, les enceintes Studiophile BX8 définissent un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur prix abordable.

Qu’y a-t-il dans la boîte ?

L’emballage de vos Studiophile BX8 contient : • 1. Le woofer Le woofer a un diamètre de 8 pouces et est constitué d’un cône blindé de polypropylène garni de minéral, équipé d’une bobine mobile à haute température, 2

et entouré d’un amortisseur en caoutchouc. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Le polypropylène réagit avec exactitude au signal d’entrée et fournit une réponse de haute précision, même avec des entrées de niveau très bas.

2. Le tweeter Grâce au dôme 1" en soie avec blindage magnétique spécialement conçu pour les BX8, le tweeter offre un son original sans distorsion ainsi qu’une réponse extrêmement naturelle. Il minimise le temps de réaction au moyen de sa structure en soie et réduit également la résonance grâce à sa technologie d’amortissement interne unique. 3. Port de sous-fréquences L’orifice situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 30 Hz. 4. Contrôles d’égalisation et Acoustic Space Les contrôles de la face arrière des BX8 compensent les caractéristiques acoustiques de la pièce où les moniteurs sont installés. Ils compensent également la sortie des moniteurs en fonction de l’emplacement de ces derniers dans la pièce. Les contrôles d’aigus, des fréquences moyennes et le filtre coupebas offrent un large contrôle du son et de la présence des BX8, tandis que les réglages “Acoustic Space” permettent d’adapter la réponse des moniteurs à un grand nombre d’emplacements. 5. Le cabinet Le cabinet joue un rôle aussi important que les autres composants. Le cabinet des BX8 a été conçu pour supporter les impacts contre ses parois internes dans des conditions extrêmes. Il est constitué de panneaux MDF et d’un renforcement intérieur exceptionnel permettant d’assurer des performances plus stables. 6. Diviseur de fréquences et amplificateurs de puissance Le diviseur de fréquences et les amplificateurs de puissance des BX8 ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d’obtenir un son naturel et équilibré.

De manière à produire une qualité de son puissante et ultra pure, les moniteurs

BX8 intègrent deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée haut de gamme. La puissance fournie à distorsion nominale est de 65W pour le woofer et de 65W pour le tweeter.

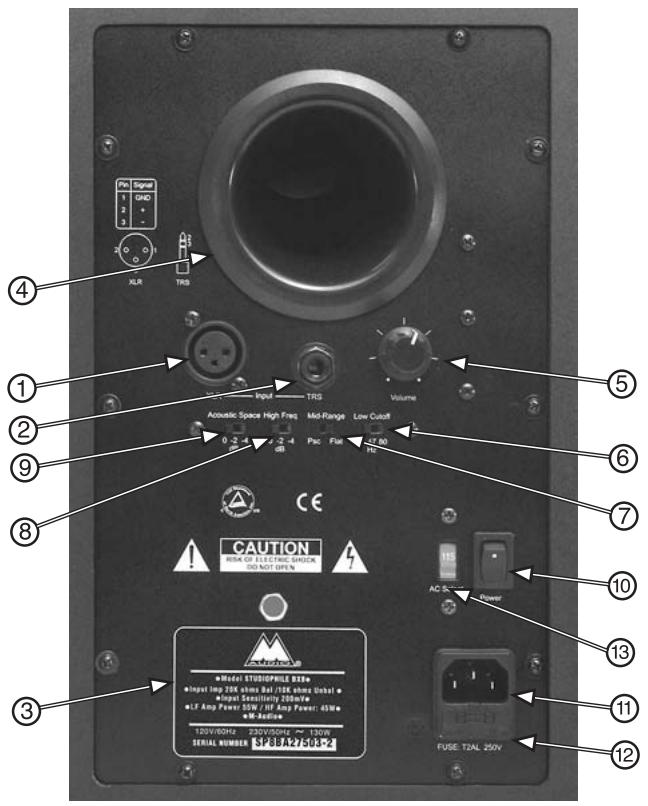

Description des panneaux avant et arrière

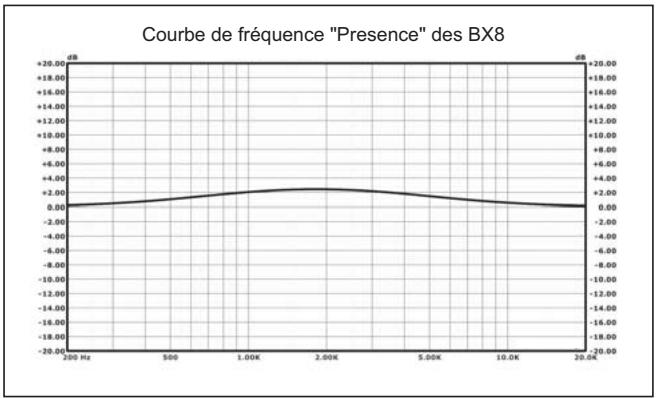

1. ENTREE XLR : Cette prise accepte des entrées XLR avec des câbles aussi bien symétriques qu’asymétriques. Le signal à l’entrée XLR est ajouté au signal à l’entrée TRS par un amplificateur d’entrée symétrique, permettant ainsi l’utilisation simultanée de deux entrées. Les spécifications d’entrée s’appliquent aux deux entrées. Le câblage du connecteur XLR d’entrée devra être le suivant : BROCHE XLR 1 BROCHE XLR 2 BROCHE XLR 3 3. CODE A BARRES : cette étiquette présente les codes à barres du produit et du numéro de série. 4. PORT DE SOUS-FRÉQUENCES : ce port aide à reproduire les fréquences inférieures à 30 Hz. 5. CONTRÔLE DE VOLUME : utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX8. 6. LOW CUTTOF (Filtre coupe-bas) : cet interrupteur à 3 positions permet de régler la fréquence de coupure du filtre coupe-bas. Le réglage le plus faible, 37Hz, est essentiellement un bypass du filtre coupe-bas ne produisant aucune atténuation de la réponse en fréquence des BX8. 47Hz et 80Hz sont les deux autres réglages possibles.. 7. MID-RANGE (Contrôle fréquences moyennes) : deux sélections sont à votre disposition : “Flat” et “Presence”. Le réglage Flat génère une courbe “plate”, tandis que le réglage Presence optimise les fréquences moyennes. 8. HIGH FREQ (Contrôle d’aigus) : trois réglages sont possibles : 0dB, -2dB et -4dB. 0dB est un réglage “plat” sans atténuation. -2dB et -4dB atténuent quant à eux les hautes fréquences (allant jusqu’à 5kHz) de 2dB et 4dB respectivement. 9. ACOUSTIC SPACE : cet interrupteur à trois positions sert à optimiser les performances, quel que soit l’emplacement des enceintes. Pour plus d’informations, veuillez consulter la section “Réglage de l’interrupteur Acoustic Space”. 10. INTERRUPTEUR D’ALIMENTATION : il permet d’allumer et d’éteindre les enceintes. La position allumée est indiquée par la lettre “I”. 11. PRISE D’ALIMENTATION : Permet la connexion d’un câble d’alimentation triphasé. 5 Manipulation : veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX8 étant emballés de façon très serrée, retirez-les de la boîte avec précaution.Afin d’éviter que les moniteurs ne soit endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer. 6

Connextions : connectez l’entrée XLR symétrique ou l’entrée TRS symétrique/asymétrique de chaque BX8 aux sorties d’un préamplificateur, d’un ordinateur, d’une console, etc. Pour les connexions aux entrées, nous vous recommandons d’utiliser des câbles symétriques ou asymétriques haute qualité.

Avant d’effectuer les connexions nécessaires, mettez les moniteurs BX8 hors tension et réduisez leur volume au minimum. Alimentation requise : les BX8 intégrant son propre amplificateur, ils doivent être connectés à une prise de courant à l’aide des câbles d’alimentation CA fournis.Avant de les relier au secteur, veuillez vous assurer que l’interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière). AVERTISSEMENT ! Un mauvais réglage de l’interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

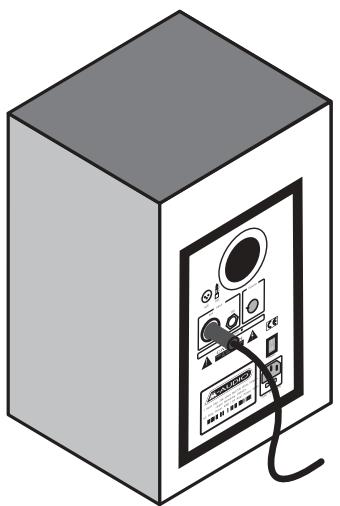

Connexion XLR symétrique

Assurez-vous que l’interrupteur d’alimentation des enceintes BX8 est en position “éteint” et que leur commande de volume est réglée au minimum. Connectez l’extrémité mâle d’un câble XLR symétrique à l’entrée symétrique des moniteurs BX8 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique).

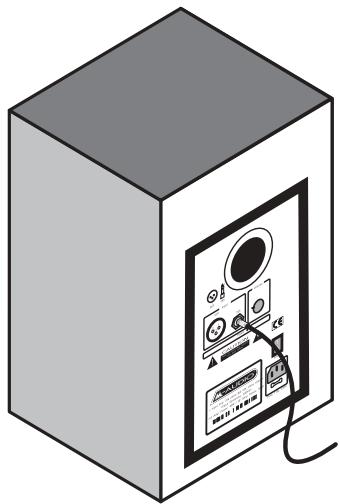

Connexion symétrique XLR Connexion TRS symétrique ou asymétrique

Avant d’effectuer la connexion, assurez-vous que l’alimentation des dispositifs de sortie est coupée. Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d’un préamplificateur, d’un ordinateur ou d’une console Sorties audio preampli

Sorties console de jeux

Réglage des interrupteurs d’égalisation

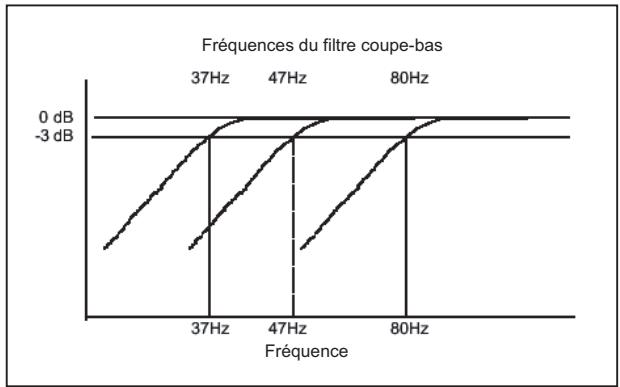

Low Cutoff (Filtre coupe-bas) : cet interrupteur permet de sélectionner 3 fréquences de coupure de filtre coupe-bas : 37Hz , 47Hz et 80 Hz. Utilisez le réglage 80Hz pour émuler la réponse d’un système de monitoring de petite taille, le réglage 47 Hz pour obtenir une performance normale au niveau des basses fréquences et le réglage 37 Hz pour des performances étendues en basses fréquences.

Fréquences du filtre coupe-bas

Remarque : Avec les fréquences hautes et moyennes il ne se produit aucune perte due au phénomène de diffraction car l’écran acoustique du hautparleur conditionne la diffusion des basses fréquences de façon semblable à une grande surface (par exemple un mur). Ainsi, avec les fréquences moyennes et hautes, le diagramme de diffusion est toujours limité à 180 degrés.

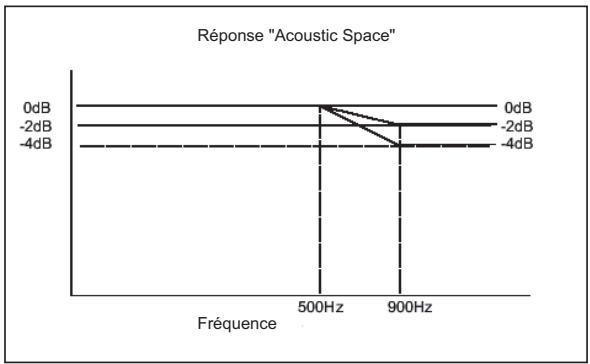

L’interrupteur Acoustic Space compense les pertes de basses fréquences

(diffraction) par l’intermédiaire d’un filtre correcteur offrant trois réglages différents (0dB, -2dB et - 4dB). Ceci vous permet de placer les moniteurs BX8 contre un mur, sur un pied ou à tout autre emplacement (sur une petite table par exemple) et d’obtenir la même sortie en basses fréquences dans chacun des cas. Réponse "Acoustic Space" Acoustic Space response Veuillez vous référer à ce qui suit pour placer correctement vos BX8. 1. En principe, les deux unités et l’auditeur doivent être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant : moniteur droit

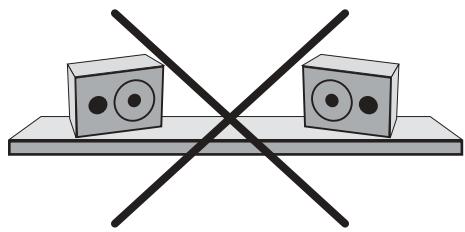

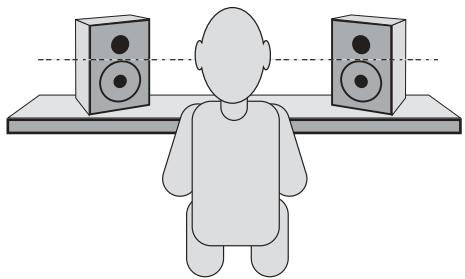

2. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d’écoute normal. Référez-vous au schéma suivant :

Remarques : NE BLOQUEZ PAS la circulation d’air devant ou entre les moniteurs. De plus, éliminez de l’environnement d’écoute miroirs et objets en verre ou métal car ils ont des propriétés réflectives. ELOIGNEZ CES MATERIAUX DU CHAMP SONORE DES BX8.

Sensibilité d’entrée : une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90dBA à une distance d’un mètre avec le volume au maximum Contrôle Acoustic Space : 0dB, -2dB, -4dB Contrôle d’aigus : 0dB, -2dB, -4dB Contrôle des fréquences moyennes : Presence, Flat Fréquences du filtre coupe-bas : 37Hz, 47Hz, 80Hz Protection : interférence RF, limitation du courant de sortie, surchauffement, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe Indicateur : voyant lumineux d’alimentation sur la face arrière Alimentation requise : deux tensions possibles (à sélectionner à l’aide d’un interrupteur sur la face arrière) : 115V/~60Hz et 230V/~50Hz. Alimentation par câble d’alimentation triphasé. Cabinet : panneaux MDF plaqués vinyle Dimensions : 380 mm (Hauteur) x 250 mm (Largeur) x 300 mm (Profondeur)
