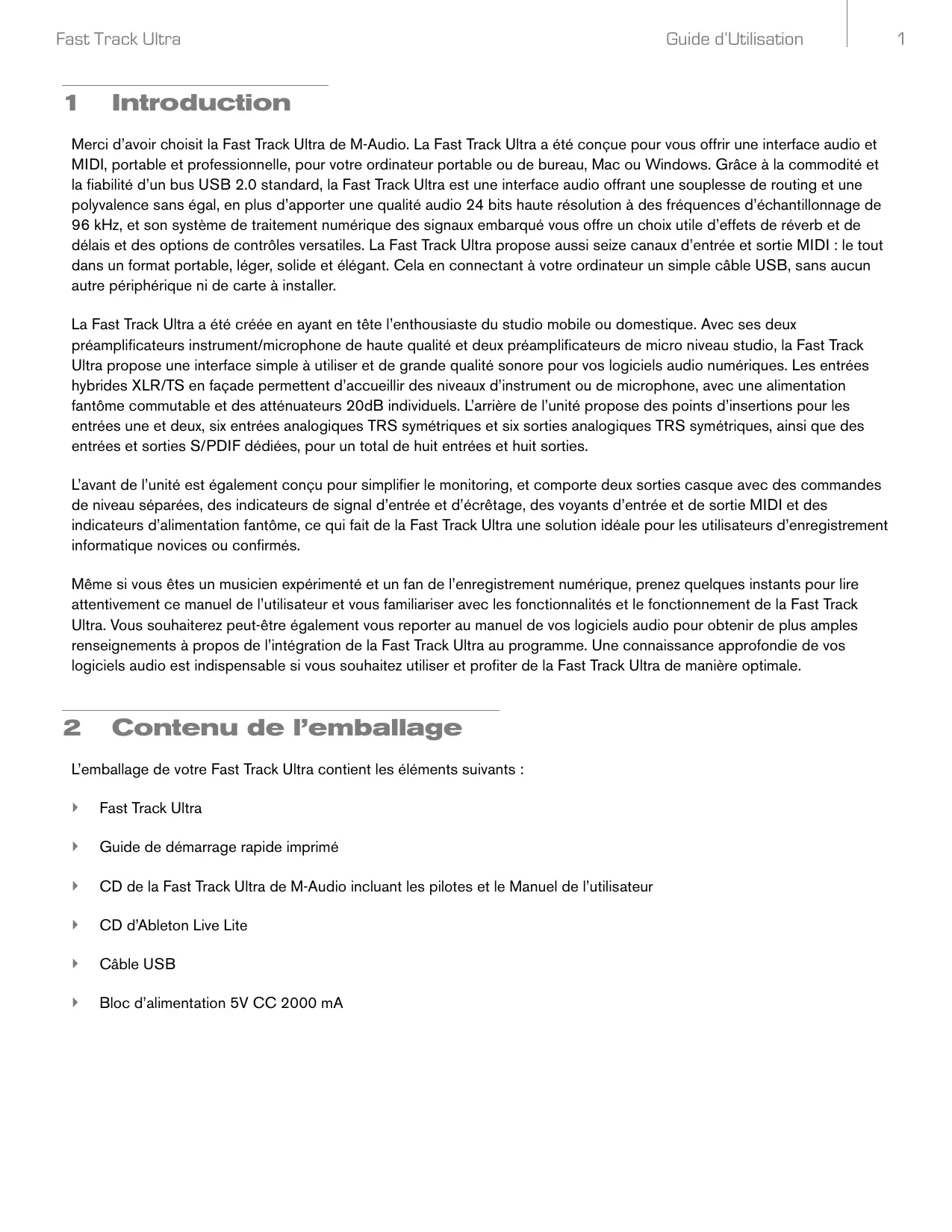

MODE D'EMPLOI FAST TRACK ULTRA M-AUDIO
Merci d'avoir besoin la Fast Track Ultra de M-Audio. La Fast Track Ultra a ete conque pour vous offrir une interface audio et MIDI, portable et professionnelle, pour toute ordinateur portable ou de bureau, Mac ou Windows. Grace à la commodite et la fiabilité d'un bus USB 2.0 standard, la Fast Track Ultra est une interface audio offrant une souplesse de routing et une polyvalence sans égal, en plus d'apporter une qualite audio 24 bits haute résolution à des fréquences d'échantillonnage de 96 kHz, et son système de traitement numérique des signaux embarqué vous offre unchioix utile d'effets de réverb et de délays et des options de contrôle versatiles. La Fast Track Ultra propose aussi soit canaux d'entrée et sortie MIDI : le tout dans un format portable, léger, solide et éligant. Cela en connectant à votre ordinateur un simple cable USB, sans aucun autre péripérisque ni de carte à installer.
La Fast Track Ultra a ete creee en ayant en tete l'entousiaste du studio mobile ou domestique. Avc ses deux preamplificateurs instrument/microphone de haute qualite et deux preamplificateurs de micro niveau studio, la Fast Track Ultra propose une interface simple a utiliser et de grande qualite sonore pour vos logiciels audio numériques. Les entrées hybrides XLR/TS en faode permettent d'accueilir des niveaux d'instrument ou de microphone, avec une alimentation fantome commutable et des attenuateurs 20dB individuels. L'arriere de l'unite propose des points d'insertions pour les entrées une et deux, six entrées analogiques TRS symétriques et six sorties analogiques TRS symétriques, ainsi que des entrées et sorties S/PDIF dédiées, pour un total de huit entrées et huit sorties.
L'avant de l'unité est également concu pour simplifier le monitoring, et compte des deux sorties casque avec des commandes de niveau séparées, des indicateurs de signal d'entrée et d'échéage, des voyants d'entrée et de sortie MIDI et des indicateurs d'alimentation fantôme, ce qui fait de la Fast Track Ultra une solution ideale pour les utilisateurs d'enregistrement informatique novices ou confirmés.
Meme si vous etes un musicien experimenté et un fan de l'enregistrement numérique, prenez quelques instants pour dire attentivement ce manuel de l'utilisateur et vous familiariser avec les fonctionnalités et le fonctionnement de la Fast Track Ultra. Vous souhaitez peut-etre également vous reporter au manuel de vos logiciels audio pour obtenir de plus amples renseignements à propos de l'intégration de la Fast Track Ultra au programme. Une connaissance approfondie de vos logiciels audio est indispensable si vous souhaitez utiliser et profiter de la Fast Track Ultra de manière optimale.
2 Contenu de l'emballage
L'emballage de votre Fast Track Ultra contient les éléments suivants :
Fast Track Ultra
Guide de démarrage rapide imprimé
CD de la Fast Track Ultra de M-Audio incluant les pilotes et le Manuel de l'utilisateur
CD d'Ableton Live Lite
Cable USB
Bloc d'alimentation 5V CC 2000 mA
3 Caractéristiques de la Fast Track Ultra
Deux entrées Micro/Instrument symétriques/asymétriques en façade sur prises jack XLR/TS hybrides
Deux entrées microphone symétriques en façade sur prises XLR
Quatre commutateurs d'entrée Micro/Ligne
Quatre préamplificateurs microphone de haute qualite, basés sur la technologie Octane de M-Audio
Six entrées ligne symétriques/asymétriques sur prises jack TRS
Six entrées ligne symétriques/asymétriques sur prises jack TRS
Deux insert sur prises jack TRS
Commutateur d'alimentation fantôme avec voyant en façade
Entree/sortie numérique S/PDIF stéreo sur prises jack coaxiales
Deux prises casque stéreo avec commandes de niveau individuelles
Entree et sortie MIDI avec voyants E/S MIDI en facade
Voyants bicolores Signal/Clip en façade
Compatible avec des fréquences d'échantillonnage jusqu'à 96kHz avec une résolution de 24 bits
Quatre commande de gain de préamplification micro avec attenuateurs de 20 dB
Commande de niveau de sortie pour sorties 1/2
Voyant d'alimentation LED
Port de verrouillage Kensington sur le côte
Routing audio flexible avec mélangeur interne 16x8
Effets DSP embarqués
Prise en charge de pilote pour WDM/MME, ASIO2 (Windows XP, Windows Vista editions 32-bit) et CoreAudio (MacOS X 10.3.9 / 10.4.10 ou supérieur)
REMARQUE IMPORTANTE : la Fast Track Ultra a eté concue en tant que péripérique USB 2.0. Elle peut être utilisée avec un port USB 1.1 mais fonctionnera uniquement en péripérique 2 entrées/2 sorties avec des fréquences d'échantillonnage limitées à 44,1 et 48 kHz. Cela est d'au fait que la bande passante du bus USB 1.1 est limitée.
REMARQUE IMPORTANTE : la Fast Track Ultra peut être alimentée grâce à l'alimentation CA incluse ou par le bus de l'ordinateur hôte. Toutefois, lorsque vous vous alimentez sur le bus, la Fast Track Ultra sera limitee a quatre entrées et quatre sorties. Elles sont reliées à I entree 1 et 2, sorties 1 et 2 et les entrées/sorties S/PDIF
4 Configuration minimale du système
Windows
La Fast Track Ultra est prise en charge par Windows XP avec le Service Pack 2 ou supérieur, ou Windows Vista (éditions 32-bit). Elle n'est pas prise en charge sous Windows 2000, Windows 98, Windows 98SE ou Windows Me. Visitez les pages Windows Update pour télécharger les dernières mises à jour et correctifs Microsoft.
Configuration système minimale*
Windows XP avec SP2
- Processeur 1,6 GHz (pour les ordinateurs portables, le CPU minimal peut être plus élevé)
- DirectX 9.0c
- Port USB 2.0
- 512 Mode RAM
Windows Vista (versions 32-bit)
- Proceseur 1,6 GHz (pour les ordinateurs portables, le CPU minimal peut être plus élevé)
- Port USB 2.0
1 Go RAM
Mac
La Fast Track Ultra est compatible avec les Macintosh PowerPC fonctionnant sur Mac OS X version 10.3.9 ou 10.4.10, et avec les Macintosh Intel fonctionnant sur Mac OS X version 10.4.10 ou supérieur.
Configuration système minimale*
PowerPC
Mac OS X - 10.3.9 / 10.4.10
- Port USB 2.0
- 512 Mode RAM
G4 1GHz CPU**
Intel
Mac OS X 10.4.10
- Port USB 2.0
512 Mode RAM
- Processeur Intel
- M-Audio suggère également de vérifier la configuration système minimale requise pour votre logiciel, celle-ci pouvant être supérieure à celle indiquée ci-dessus.
** le système n'est pas compatible avec les cartes accélératrices G4
REMARQUE IMPORTANTE : la Fast Track Ultra a eté concue en tant que péripérique USB 2.0. Elle peut être utilisée avec un port USB 1.1 mais ne fonctionnera uniquement qu'en péripérique2 entrées/2 sorties avec des fréquences d'échantillonnage limitées à 44.1 et 48kHz. Cela est d'au fait que la bande passante du port USB 1.1 est limite.
Remarque importante sur les mises à jour du système : veuillez consulter la page de téléchargement des pilotes de M-Audio sur http://www.m-audio.com/drivers pour vérifier l'existence d'un pilote mis à jour avant d'installer une mise à jour du système d'exploitation.
Avant leur mise à disposition, les pilotes M-Audio sont testés sur les différents systèmes d'exploitation disponibles. Lorsqu'une mise à jour de système d'exploitation est mise à disposition par Microsoft ou Apple, tous les pilotes M-Audio sont testés et mis à jour, le cas échéant, pour assurer un bon fonctionnement.
M-Audio recommende d'attendre la mise à disposition du nouveau pilote sur le site Web M-Audio avant demettre à jour le système d'exploitation de votre ordinateur.
5 Commandes et connecteurs

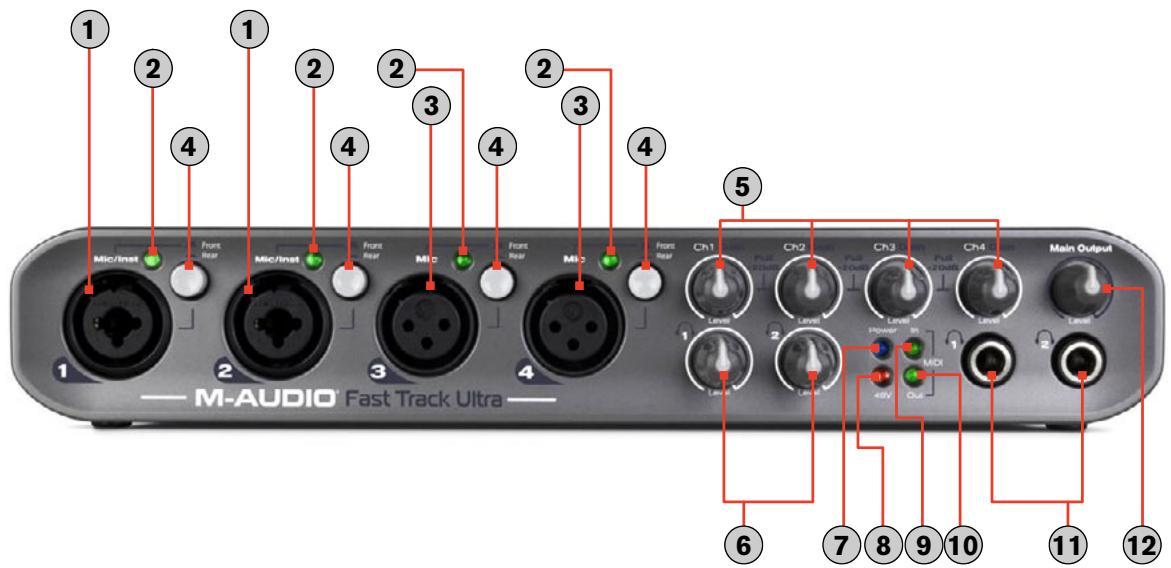

Face avant
①. Entrées microphone/instrument 1 et 2 (Mic/Inst) : ces connecteurs hybrides fournissant des entrées de niveau micro ou instrument pour canaux analogiques 1 et 2. Chaque entrée acceptera un signal de niveau micro à faible impédance sur une prise XLR symétrique standard à trois broches, ou un signal de niveau instrument de haute impédance sur une prise TS 6,35 mm. asymétrique.
②. Indicateurs de niveau LED : ces voyants bicolores s'illuminent en vert lorsqu'un signal d'entrée de -20 dbfs est present au canal correspondant. Réduire le niveau de gain d'entrée si levoyant s'illumine en rouge.
③. Entrées microphone 3 et 4 (Mic): ces connecteurs XLR fournissant des entrées de niveau micro pour canaux analogiques 3 et 4.
④. Commutateurs avant/arrière (niveau micro/ligne) (■ Front /■ Rear): ces commutateurs basculent entre les entrées XLR en façade ①, ③ et les entrées ligne à l'arrête de l'unité ② comme source des canaux analogiques audio 1 à 4.
⑤. Gain micro/instrument/Attenuateur 1-4 (Gain): ces boutons servent à régler le gain d'entrée de niveau micro ou instrument pour les canaux 1 à 4. Tirer sur le bouton déclenché un attenuateur de 20 dB sur l'entrée micro et instrument. L'enforcer désencclenchera l'attenuateur.
6. Niveau de sortie casque (1 / 2) : ces deux boutons contrôlent le niveau de volume des deux sorties casque 11.
⑦ .Voyant d'alimentation (Power) : cevoyant bleu s'allume lorsque le commutateur d'alimentation 13 a ete enfoncé et que l'alimentation est reue, soit du bus USB ou de I'alimentation externe.
8. Témoin d'alimentation Phantom (48V): cevoyant rouge s'allume pour indiquer si le sélecteur d'alimentation Phantom 14 a été activé, fournissant l'alimentation des entrées micro +48V.
9. Voyant d'entrée MIDI (ln) : ce voyant vert s'allume lorsque des données MIDI sont presents à l'entrée MIDI 19.
10. Voyant de sortie MIDI (Out): ce voyant vert s'allume lorsque des données MIDI sont presents à la sortie MIDI 19.
11. Sorties casque (1 / 2) : ces deux prises jack casque (TRS) stéreo 6,35 mm. sont indépendantes du niveau de sortie audio principal, et sont contrôlées par des boutons de sortie casque (6).
12. Niveau de sortie principal (Main Output): ce bouton contrôle le niveau de sortie principal (sorties 1/2).

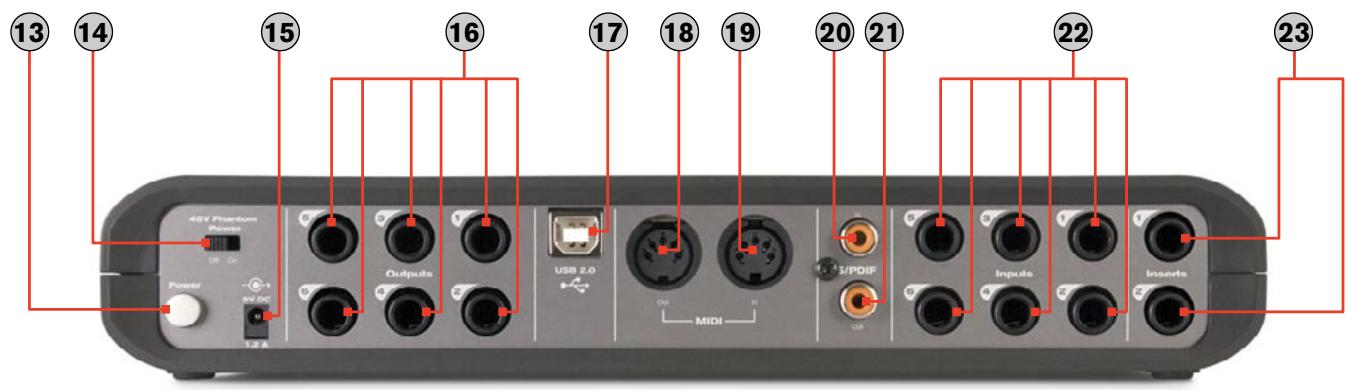

Face arrière
⑬. Interrupteur d'alimentation (Power): cet interrupteur permet demettre sous tension la Fast Track Ultra et d'allumer levoyant d'alimentation en facade ⑦. L'unité doit être connectée à un bus USB de l'ordinateur hôte ou à l'alimentation externe.
14. Commutateur d'alimentation fantôme (48V Phantom Power): en manipulant ce commutateur, vous activez le circuit d'alimentation fantôme. Levoyant d'alimentation fantôme s'allume ⑧, envoyant une alimentation de 48V vers les quatre entrées XLR en façade ① ③ utilisable avec des microphones à condensateur nécessitant une alimentation externe.
15. Entrée d'alimentation (5V DC): connectez l'alimentation de 5V CC 2000mA à cette prise jack.
-
REMARQUE : en raison des limitations du bus USB, alimenter la Fast Track Ultra par le bus USB limitera son fonctionnement à 4 entrées / 4 sorties simultanées : entrées/sorties analogiques 1/2+ entrées/sorties S/PDIF.
-
Sorties ligne : ces six prises jack symétriques 6,35 mm. (TRS) fournissant six sorties analogiques. Le niveau des sorties 1/2 est contrôle par le bouton de volume maître en façade 12.
- Connecteur USB (USB 2.0): connectez un cable USB standard à ce port, l'autre extrémité se branchant sur votre ordinateur hôte.
- Sortie MIDI (MIDI In): connectez l'entrée MIDI de votre contrôleur ou autre péripérisque MIDI.
- Entree MIDI (MIDI Out) : connectez la sortie MIDI de suaive contrroleur ou autre periphérique MIDI.
- Entrée S/PDIF (S/PDIF In): entrée numérique sur un connecteur coaxial (de type RCA). Cette entrée accepte le signal d'entrée numérique à n'importe qu'elle fréquence d'échantillonnage compatible.
-
Sortie S/PDIF (S/PDIF Out): sortie numérique sur un connecteur coaxial (de type RCA). Cette sortie est aussi compatible avec les formats de son surround AC-3 ou DTS.
-
REMARQUE : quand des signaux codés AC-3 ou DTS circulent sur cette sortie, toutes les sorties et entrées analogiques sont coupées
-
Entrées ligne (Inputs): ces six prises jack symétriques/asymétriques 6,35 mm (TRS) comportent six entrées analogiques pour canaux 1 à 6. Les entrées pour canaux 1 à 4 peuvent être sélectionnées entre ces entrées Jacks et les entrées XLR ① ③ de l'avant de l'unité via les commutateurs avant/arrière ④.
-
Insertions (Inserts): ces prises jack TRS 6,35 mm sont configurées pour le branchement d'un comprisseur/limiter extrne analogique ou autre effet, l'insérant entre le préampli et le convertisseur A/N. Ces insertions sont uniquement actives quand une prise est branchée, sinon elles sont désactivées. La prise jack TRS est configurée de la manière suivante: Pointe = Envoi ; Anneau = Retour ; Corps = Masse.
-
REMARQUE IMPORTANTE : la Fast Track Ultra peut être alimentée grâce à l'alimentation CA ou par le bus USB de l'ordinateur hôte. Toutefois, lorsque vous l'alimentez par le bus USB, la Fast Track Ultra sera limitée à quatre entrées et quatre sorties : entrées/sorties 1 et 2 analogiques + entrées/sorties S/PDIF.
6 Installation de la Fast Track Ultra
Pour des instructions détaillées sur l'installation de la Fast Track Ultra, veuillez vous reporter au guide de démarche rapide imprimé.
7 Connexions matérielles
Enregistrement des microphones
La Fast Track Ultra peut enregistrer jusqu'à quatre microphones simultanément, connectés aux entrées 1 à 4 via les deux entrées XLR/TRS en façade ① et deux entrées XLR ③ . Les commutateurs de sélection avant/arrrière en façade ④ doivent être régles en position "avant".
Enregistrement des entrées ligne
La Fast Track Ultra peut enregistrer jusqu'à six entrées ligne individuelles simultanément, connectées aux entrées 1 à 6 via les entrées ligne à l'arrière de l'unité ②2. Les commutateurs de selection avant/arrête en façade ④ doivent être régliés en position "arrière". En outre, lors de l'utilisation des entrées ligne, les contrôleles de gain pour les entrées micro associées doivent être baisssés pour éviter les bruits indésirables.
Enregistrement des instruments
La Fast Track Ultra peut enregistrer simultanément jusqu'à deux sources de niveau instrument individuelles, connectées aux entrées 1 et 2 via les deux entrées hybrides Micro/Inst en façade ①. Les commutateurs de seLECTION avant/arrière en façade ④ doivent être régles en position “avant”.
Enregistrement des entrées numériques
La Fast Track Ultra peut enregistrer jusqu'à deux canaux de signal d'entrée numérique via l'entrée S/PDIF à l'arrière de l'unité ②. Connectez une source S/PDIF numérique à l'entrée S/PDIF du panneau arrière. Allez sur l'onglet Paramètres dans le Panneau de configuration de la Fast Track Ultra et Sélectionnez "externe" en tant que source d'horloge pour assurer un bon timing numérique. Reportez-vous au chapitre sur l'horloge externe pour en savoir plus sur la synchronisation numérique.
Réglage du niveau de sortie
Branchez les sorties ligne du panneau arriré 16 sur une console de mixage, un amplificateur ou des enceintes alimentées. Les sorties 1 et 2 peuvent être directement contrôlées par le bouton de niveau de sortie principale sur la façade 12. Les autres sorties sont contrôlées dans l'application audionumérique ou sur le panneau de configuration de la Fast Track Ultra.
Contrôle au casque
Les deux sorties casque en façade ① sont respectivement affectées aux sorties 1/2 et 3/4. La flexibilité du mélangeur interne vous permet d'achemer tout(e) entraē ou retour logiciel audio vers n'importe qu'elle sortie via le mélangeur d'enceinte de panneau de configuration. Vous pouvez créé des mélanges identiques pour les sorties casque et principale, ou créé une série de mélanges individuels.
8 Utilisation de la Fast Track Ultra
Monitoring
Le mélangeur interne dédié au monitoring vous permet de contrôler toute combinaison de sources en provenance des entrées de matériel, ainsi que les huit canaux audio de votre logiciel audio. Le panneau de configuration vous donne accès à un mélangeur interne de monitoring de canal 16 x 8, vous permettant d'envoyer tout(e) entree ou retour logicel vers n'importe qu'elle sortie. Quatre mix monitoring indépendants peuvent être créés pour les sorties 1/2 à 7/8. Les deux sorties casque 1 et 2 sont respectivement affectées aux sorties ligne 1/2 et 3/4.
Pour en savoir plus sur l'utilisation du mélangeur interne de monitoring, reportez-vous à la section du panneau de configuration.
Traitement des effets numériques
Le mélangeur interne de monitoring inclut un processeur de signal numérique vous permettant d'ajouter de la réverb ou du début à votre mix de monitoring. Cela s'avère utile lors d'enregistements fractionnés ("overdubs") et de la configuration de mix de monitoring. Toutée entrée ou canal debout sour logiciel peut être acheminé(e) vers cette unité d'effets DSP interne via le panneau de configuration.
Pour en savoir plus sur l'utilisation des effets DSP, reportez-vous à la section du panneau de configuration.
Utiliser la Fast Track Ultra
Les sections qui suivent traitent de différentes situations concrètes dans lesquilles vous pouvez vous trouver lors de l'utilisation de la Fast Track Ultra. Les tutoriaux courts qui sont proposés vous serviront de guide.
Visitez regulierement le site www.m-audio.fr ain d'obtenir d'autres tutorialiaux ou de consulter nos foires aux questions.
Configuration des niveaux d'enregistrement
Utilisation des entrées ligne, micro et instrument
Connectez votre source de niveau micro, instrument ou ligne aux entrées Micro/Inst en façade ou sur panneau arrêté ①, ③, ②2. Veillez à ce que le commutateur avant/arière du canal associé soit régle sur la position correcte pour les entrées choisis, et que le gain d'entrée soit complètement tourné dans le sens inverses des aiguilles d'une montre au niveau minimum. Si vous utilisez un micro à condensateur, enforcez bien le commutateur Phantom Power (14) (après avoir connecté le micro à l'entrée XLR). Relevez progressivement le niveau d'entrée jusqu'à ce que l'indicateur de niveau affiche une entrée avec un signal vert relativement stable tout en testant l'audio de vos niveaux d'entrée (c.-à.-d. en grattant la guitare, ou en parlant dans le micro). Si le signal d'entrée de votre microphone est trop élevé (l'indicateur de niveau reste rouge), tirer le bouton de gain d'entrée micro (5) pour activer l'attenuateur 20dB et abaiser le niveau d'entrée.
- REMARQUE: si vous enregistrez avec des micros, il est préféable de lesMAININIR à distance des enceintes principales ou d'utiliser un casque pour assurer le monitoring. En effet, un phénomène de réinjection est susceptible de se produit si les micros sont placés trop pres des enceintes.
Utilisation des entrées S/PDIF coaxiales
Connectez la sortie numérique S/PDIF de votre péripérisque audio externe à l'entrée S/PDIF du panneau arrêté 20. Le niveau du signal reçu à l'entrée S/PDIF In est le niveau d'enregistrement. Le réglage de ce niveau doit être réalisé à la source. Si l'apparil connecté aux entrées de la S/PDIF dispose d'une commande de niveau de sortie, réglez celle-ci pour modifier le niveau d'enregistrement. S'il est possible avec la plupart des logiciels d'enregistrement d'ajouter du gain à un niveau d'enregistrement trop faible, voirlez à ce que le niveau d'enregistrement n'atteigne pas le niveau d'échéage numérique (le signal devient rouge) lors de l'enregistrement.
Veillez également à configurer la source sync sur "externe". Reportez-vous à la section ci-dessous sur le panneau de configuration et au manuel de votre logiciel pour en savoir plus.
Réglage de la fréquence d'échantillonnage
La fréquence d'échantillonnage par défaut pour la Fast Track Ultra est de 44,1 kHz. Les fréquences d'échantillonnage prises en charge sont 44, 48, 88,2 et 96 kHz. La plupart des applications vous permettent de modifier la fréquence d'échantillonnage dans votre logiciel audio. Vous pouze également modifier la fréquence d'échantillonnage dans le panneau de configuration.) Il est recommendé de ne pas modifier la fréquence d'échantillonnage dans le panneau de configuration lors de l'exécution de votre application audio, car cela peut déstabiliser certaines applications.
Afin de receivevoir un signal numérique via l'entrée S/PDIF, vous devrez modifier le réglage de l'horloge du panneau de configuration (dans l'onglet Paramètres) sur "extrerne". Ensuite, la Fast Track Ultra détectera automatiquement un signal numérique entrant et recèvra sa fréquence d'échantillonnage en provenance de cette source S/PDIF.
9 Le Panneau de configuration logiciel
Le panneau de configuration logiciel de la Fast Track Ultra est conçu pour fournir une interface simple et intuitive afin de contrôler et suivre les signaux de votre logiciel audio et en provenance des entrées et sorties de la Fast Track Ultra. Pour lancer le Panneau de configuration :

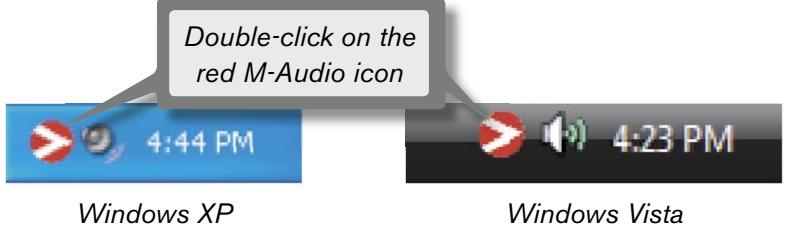

Sous Windows, ouvre le panneau de configuration de la Fast Track Ultra en double-cliquant sur l'icone M-Audio de la barre d'etat système, ou à partir de Démarrage > Panneau de configuration (vue classique).

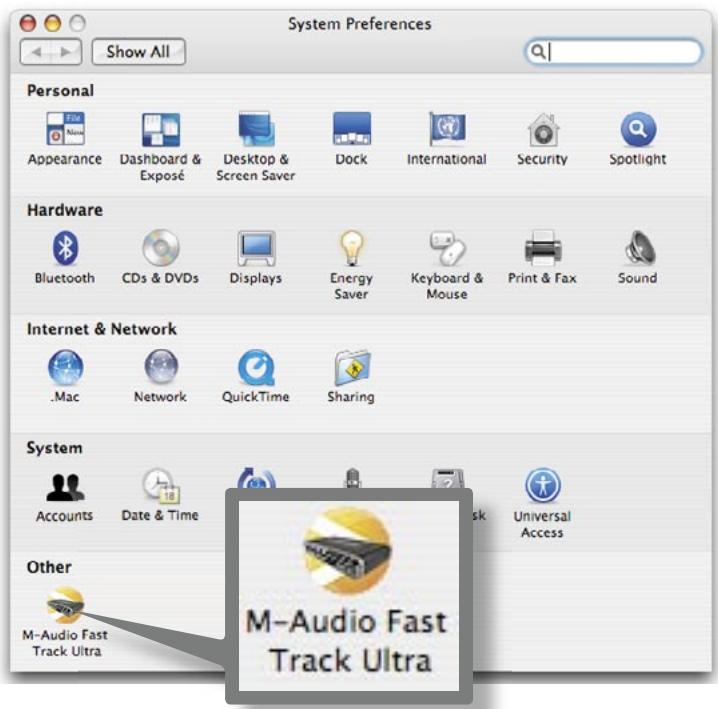

Sur Mac OS X, cliquez sur I'icone "Fast Track Ultra M-Audio" dans le panneau des Prefenciences Systeme.
Le panneau de configuration comporte huit onglets, et propose des options de suivi pour les huit sorties ainsi qu'un grand nombre de fonctions supplémentaires. Les quatre premiers onglets fournissant un accès à chacun des huit bus de monitoring, ce qui vous permet d'achemer toute entree analogue ou numérique, ainsi que huit retours depuis votre logiciel audio, vers n'importe quelle sortie parmi les huit proposées.

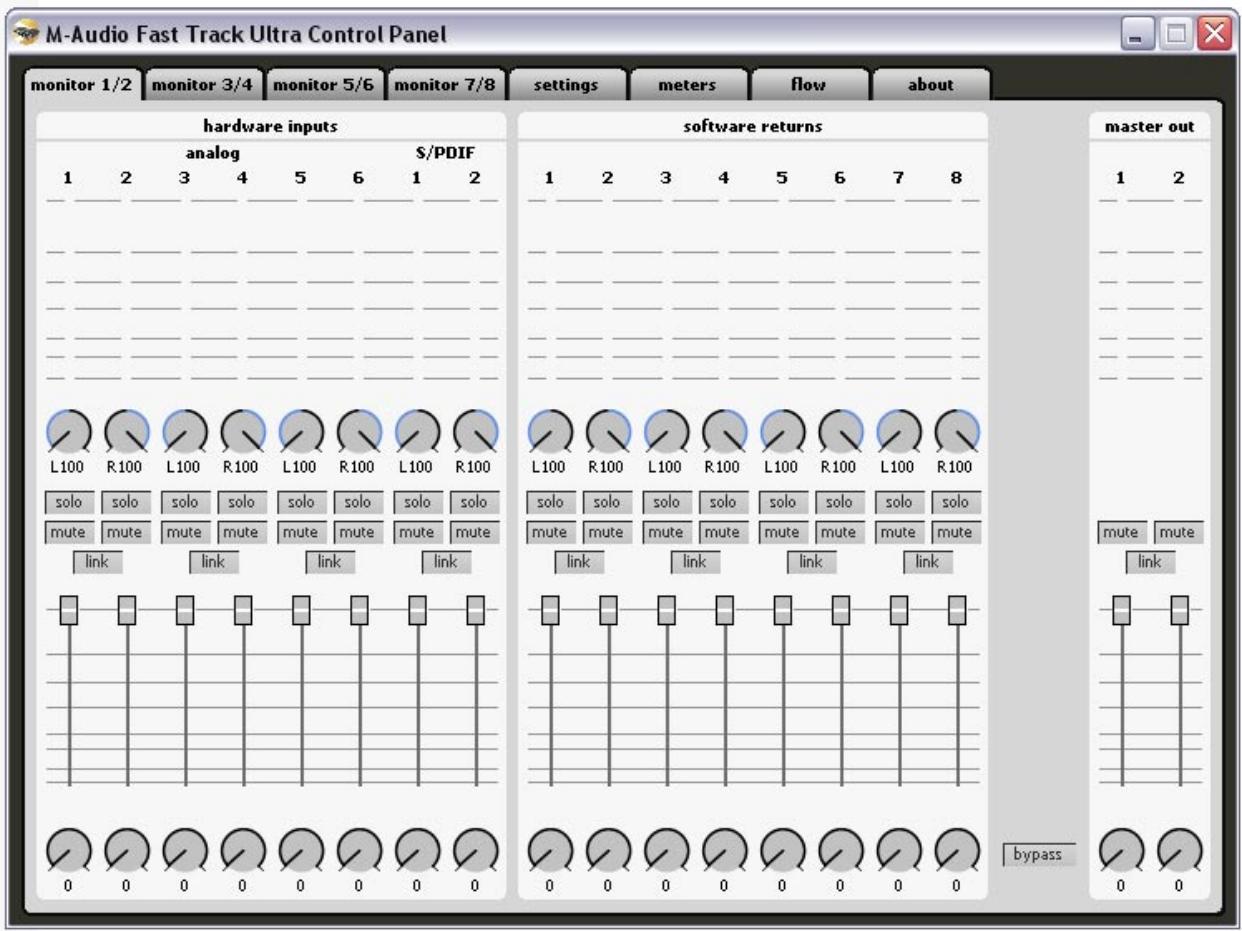

Onglets de contrôle
Les quatre onglets de contrôle sont disposés et fonctionnent de la même manière. Chacun d'entre euxs vous permettra de suivre et de contrôler l'acheminement des huit entrées matérielles, ainsi que huit retours depuis votre logiciel audio, et d'envoyer ces signaux vers n'importe qu'elle sortie parmi les huit proposées.
Les sorties des onglets de contrôle correspondant aux sorties matérielles de la Fast Track Ultra. Les sorties de contrôle 1/2, 3/4, et 5/6 correspondant aux six sorties analogiques (16). Les sorties de contrôle 7/8 correspondent à la sortie numérique S/PDIF (21).

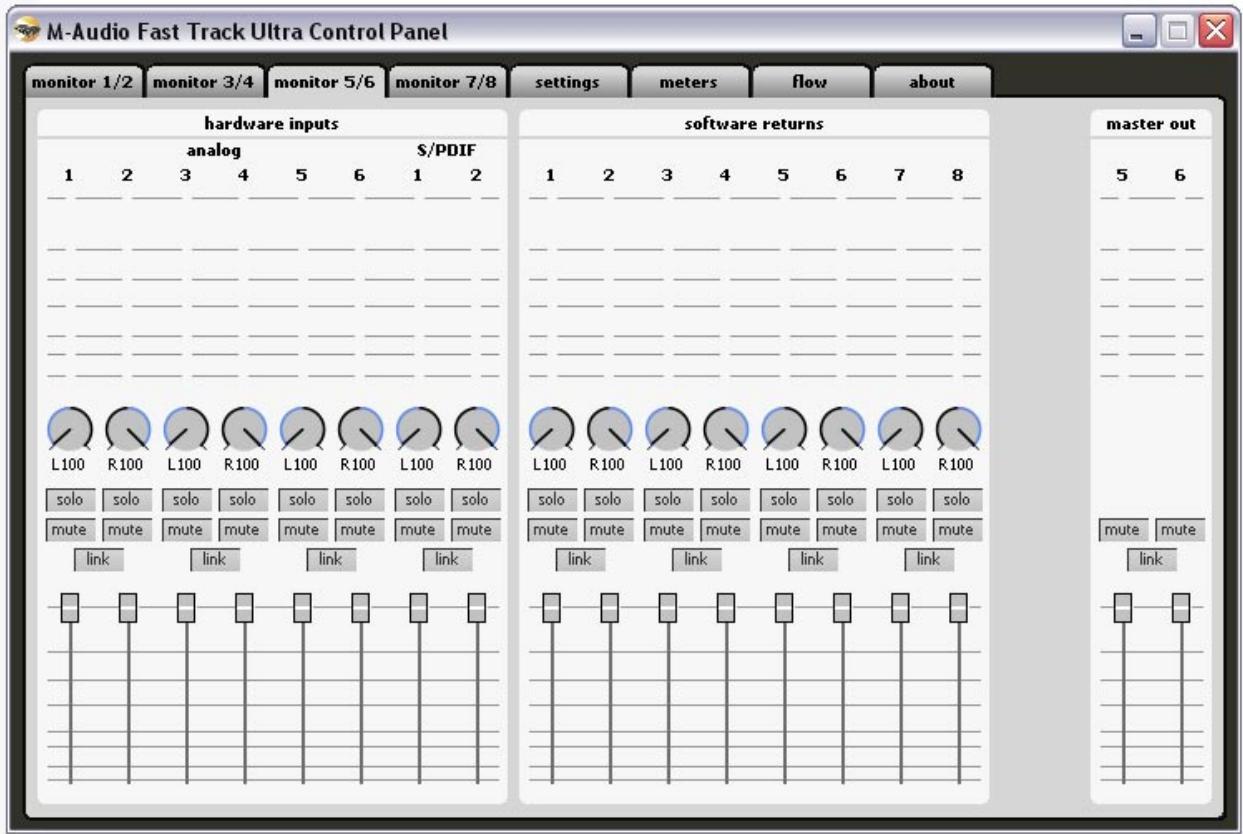

Canaux d'entréees
Les huit premiers canaux sur chacune des pages de contrôle correspondant aux six entrées analogiques et aux deux entrées numériques S/PDIF. Les huit canaux suivants sont des retours de vote logiciel d'application logiciel audio. N'importe lequel de ces 16 canaux peut être envoyé vers l'un des huit bus de sortie possibles en selectionnant l'onglet de contrôle pour la paire de sortie souhaitation et en réglant respectivement les niveaux des entrées et canaux de retard de logiciel.
Chaque canal comporte les fonctions suivantes :
Indicateur de niveau : contrôle le niveau d'entrée du canal
Commande panoramaque: règle la position du signal au sein de la paire de canal de sortie gauche et droite
Bouton "solo": individualise le signal de sortie du canal dans les canaux de sortie
Bouton "mute": met en sourdine le signal de sortie du canal sur les canaux de sortie
Bouton "link": relié une paire de canaux ensemble. Lorsque le bouton de liaison est actif, les modifications effectuées sur un canal affectent également le canal adjacent (relié).
Curseur de niveau : contrôle le niveau du signal du canal envoyé aux canaux de sortie.
Commande d'envoi : contrôle le niveau du signal du canal envoyé vers les effets DSP internes.
Important : retenez que les modifications apportées au mélange de monitoring sont entièrement indépendantes et n'effectent pas les signaux enregistrés sur votre logiciel audio.
REMARQUE: seules les sorties de moniteur 1/2 et 3/4 peuvent exploitier le DSP interne. C'est pourquois les onglets de mélangeur de moniteur pour les sorties 5/6 et 7/8 ne prévoient pas de commandes d'envoi.
Canaux de sortie
Le côté croit de chaque onglet de moniter comporte des indicateurs de niveau et curseurs associés aux paires stéreo de sorties correspondantes. Les curseurs de sortie de chaque onglet de moniter contrôlent le niveau de sortie envoyé à la paire de sorties matériel.
Les onglets de moniteur correspondant à chaque paire de sorties matérielles : les sorties moniteur 1/2, 3/4, et 5/6 correspondent aux six sorties analogiques (16). Les sorties de contrôle 7/8 correspondent aux sorties numérique S/PDIF (21).
Entre les seize entrées de canal et les deux sorties de canal se trouve un bouton de bypass. Activer ce bouton permettra de contourner les effets DSP internes, ce qui permet de contrôler les retours de canal sans effets.
- REMARQUE : seules les sorties de moniteur 1/2 et 3/4 peuvent exploiter le DSP interne. C'est pourquoi les onglets demelongeur de moniteur pour les sorties 5/6 et 7/8 ne compte pas de boutons de bypass.

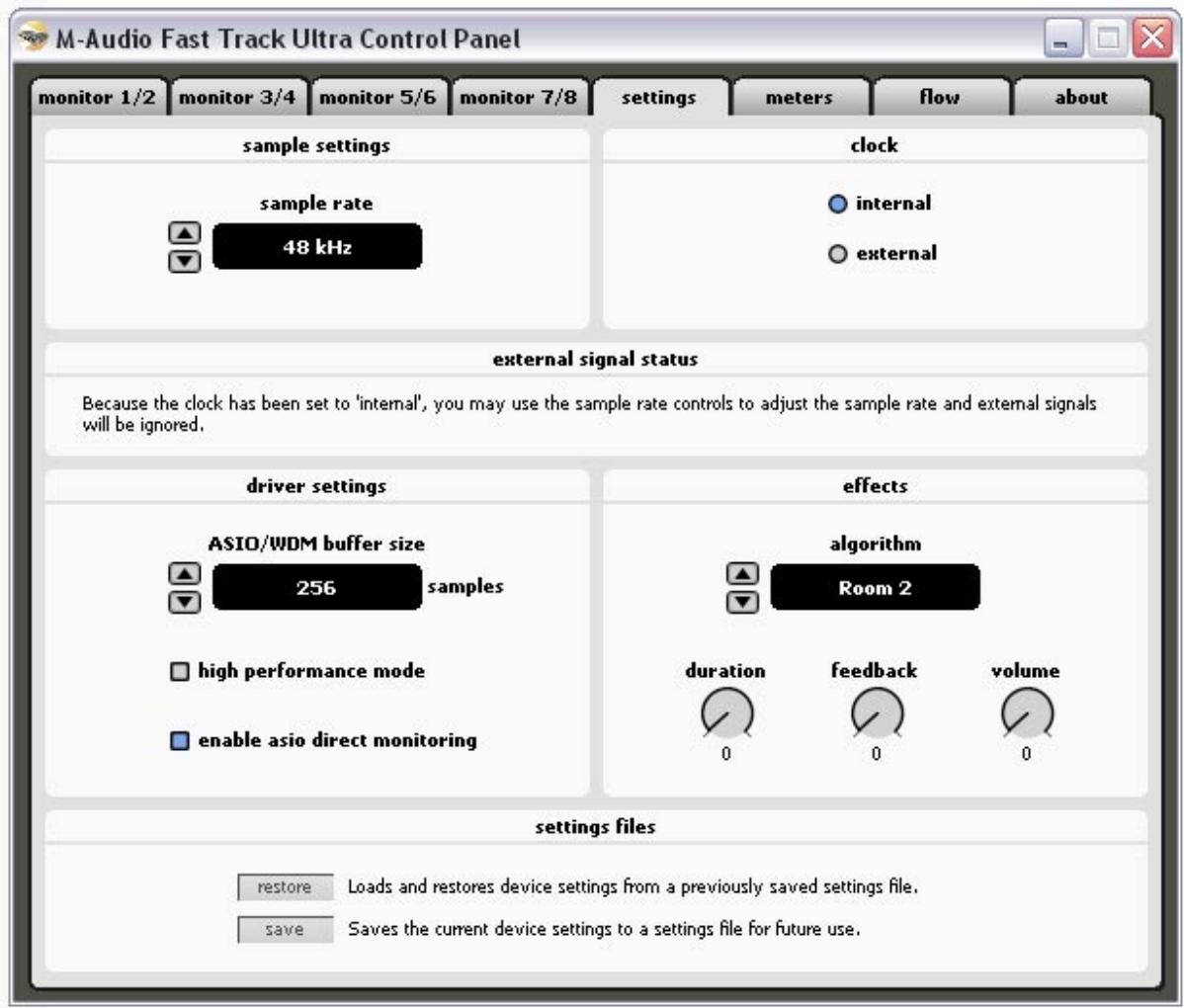

Onglet "Settings"(Réglages)
Réglages de fréquence d'échantillonnage
Les flèches haut et bas permettent de selectionner la fréquence d'échantillonnage de l'horloge interne. Les fréquences d'échantillonnage prises en charge sont 44,1, 48, 88,2 et 96 kHz. La fréquence d'échantillonnage par défaut est 44,1 kHz. Retenez que ces flèches sont désactivées si la Fast Track Ultra est définie en synchro sur l'horloge externe. Voir la section ci-dessous sur le Statut de signal externe.
Statut de signal externe
Cette fenêtre affiche des messages indiquant le statut de synchronisation actuel.
Si le statut du panneau d'horloge (voir la section Horloge ci-dessous) est défini sur "Interne", le statut de signal affichera ce message :
"L'horloge ayant eté définie sur "interne", vous pouvez utiliser les commandes de fréquence d'échantillonnage pour régler la fréquence d'échantillonnage et les signaux externes seront ignorés."
Vous pourrez regler la fréquence d'échantillonnage à l'aide des flèches sur la fenêtre Réglages de fréquence d'échantillonnage.
Il est recommendé de ne pas modifier la fréquence d'échantillonnage sur le Panneau de configuration lors de l'exécution de votre logiciel audio, au risque de déstabiliser le fonctionnement de certaines applications.
Si le statut du panneau d'horloge (voir la section Horloge ci-dessous) est reglé sur "externe", et qu'un signal numérique valide est reçu à l'entrée S/PDIF de la Fast Track Ultra, le panneau de statut de signal affichera ce message :
"L'horloge ayant eté définie sur "externale", les commandes de fréquence d'échantillonnage ne seront peut-être pas régliées. Toutefois, avec un signal externe valide, la fréquence d'échantillonnage correspondra automatiquement à celle du signal externe."
Les flèches sur la fenêtre Réglages de fréquence d'échantillonnage ci-dessus seront désactivées et la fenêtre de fréquence d'échantillonnage affichera la fréquence d'échantillonnage entrante.
Si le statut du panneau d'horloge (voir la section Horloge ci-dessous) est reglé sur "externale", mais qu'aucun signal numérique valide n'est reçu à l'entrée S/PDIF de la Fast Track Ultra, le statut de signal affichera ce message :
"L'horloge ayant eté définie sur "externale", les commandes de fréquence d'échantillonnage ne seront peut-être pas régées. Tant qu'il n'existe pas de signal externe valide, la fréquence d'échantillonnage restera 48kHz."
Horloge
Ces deux boutons permettent de basculer entre l'horloge interne ou l'horloge à partir d'un signal numérique externe via l'entrée S/PDIF 20. Pour synchroniser la Fast Track Ultra sur une source numérique externe, le réglage "externe" doit être sélectionné. Veuillez consulter la fenêtre ci-dessous pour en savoir plus sur l'entrée numérique et l'horloge externe.
A propos de l'horloge externe
L'audio numérique repose sur des échantillons. Par exemple, un enregistrement numérique à une fréquence d'échantillonnage de 44,1 kHz contient 44 100 échantillons, ou “snapshots” numériques par seconde. Chaque péripétrique audio numérique possède sa propre horloge interne, ou crystal, pour générer et contrôle la fréquence et la synchronisation exactes de ces échantillons à chaque seconde. Pour que deux péripétriques audio ou plus puissant fonctionner ensemble, seule l'une de leurs horloges peut servir à contrôle (le Maitre), tandis que tout autre péripétrique doit être synchronisé sur l'horloge du péripétrique (l'esclave). Autrement, l'audio sortant paraître déformé, être lu à une mauvaise vitesse, ou souffrir de parasites.
Voupez regler la Fast Track Ultra pour qu'elle fonctionne en tant qu'horloge de reference maître ("Interne") lorsqu'elle est connectee en numeroque a d'autres peripheriques audio :
Connectez la sortie S/PDIF de la Fast Track Ultra à l'entrée S/PDIF d'un autre péripérisque audio numérique et configurez ce péripérisque pour le synchroniser à son entree S/PDIF (ce qui en fait l'horloge de reférence maître).
Mais vous pouvez aussi régler un autre périhérique qui agisse en tant qu'horloge de référence maître et étabir la Fast Track Ultra pour faire office d'horloge de référence esclave : connectez la sortie S/PDIF d'un périhérique audio tiers à l'entrée S/PDIF de l'entrée de la Fast Track. Sélectionnez "externe" en réglage de source d'horloge depuis le panneau de commande de la Fast Track Ultra. La Fast Track Ultra fonctionne maintainant en synchronisation avec le signal S/PDIF numérique engendré par l'autre périhérique. Retenez que la Fast Track Ultra peut uniquement receivevoir un signal d'entrée depuis l'entrée S/PDIF lorsque le réglage a été réglé sur "externe".
Réglages de pilote
Taille de la mémoire tampon ASIO/WDM (Windows seulement)
La latence est le temps mis par le signal d'entrée pour traverser votre logiciel audio et atteindre les sorties. Cette latence peut aboutir à un retard indésirable lors de l'enregistrement fractionné ("overdubs") sur des pistes existantes.
Une taille de mémoire tampon réduite produit une latence faible, mais ceci ne fonctionne correctement qu'avc des ordinateurs performants, sinon cela produit des parasites et des clicks dans la lecture audio.
Les flèches de taille de mémoire-tampon permettent de basculer entre une fourchette de tailles de mémoire-tampon de 64, 128, 256, 512, 1024, 2048 et 4096 échantillons. Par défaut, la taille de la mémoire tampon est de 256 échantillons. Si l'audio souffre de parasites, essayez d'augmenter la taille de la mémoire-tampon.
Monitoring direct ASIO (Windows tableau)
La plupart des applications Windows compatibles ASIO 2.0 prennt également en charge le monitoring direct ASIO. Le monitoring direct ASIO permet à votre logiciel compatible ASIO d'acceder et de contrôler à distance certaines fonctions d'acheminement et de contrôle du panneau de configuration de la Fast Track Ultra. Si vous préférez ne pas utiliser le monitoring direct ASIO, déscochez la case portant l'inscription “enable Asio direct monitoring “ sur cet onglet. Veuillez vous reporter au manuel de l'utilisateur de votre logiciel audio pour en savoir plus sur la mise en place du monitoring direct ASIO.
En cliquant sur cette fenêtre, vous appliquez le mode Haute performance, qui réduit encore davantage la latence requise pour contrôle le signal d'entrée audio via votre logiciel audio, et réduit également la charge du CPU. Bien que la plupart des ordinateurs prennt en charge le mode Haute performance, si vous obtenez des résultats inattendus, désactivez le mode Haute performance.
Réglages des effets
Cette fenêtre contrôle l'algorithmé et les paramètres de l'unité d'effets interne. Tous les canaux acheminés vers la section DSP interne subiront l'effet des sélections définies sur cette page.
IMPORTANT : seuils les signaux "Envoyer" provenant des onglets Moniteur pour les canaux de sortie 1/2 et 3/4 sont pris en charge par la section DSP interne.
Prérogliages d'algeithmes d'effets :
Les flèches haut et bas permettent de basculer entre une fourchette d'algorithmes de réverb et de retard. Les prérglages sont :
Room 3
Hall 2
Room 2
Hall 1
Plate
Echo
Les trois commandes sous l'affichage de l'algorithmme comportent les commandes suivantes pour ajuster les réglages de l'effet :
Durée
Feedback (Réinjection)
Volume
Sauvegarder et récapuérer les fichiers de réglages :
En cliquant sur le bouton "SAVE" dans la fenêtre inférieure, vous ouvrirez une boîte de dialogue vous permettant d'enregistrer les réglages d'acheminement en cours de seLECTION sur votre ordinateur.
En cliquant sur le bouton "RESTORE", vous ouvrirez une boîte de dialogue vous permettant de récapérer une configuration précédemment enregistrée.

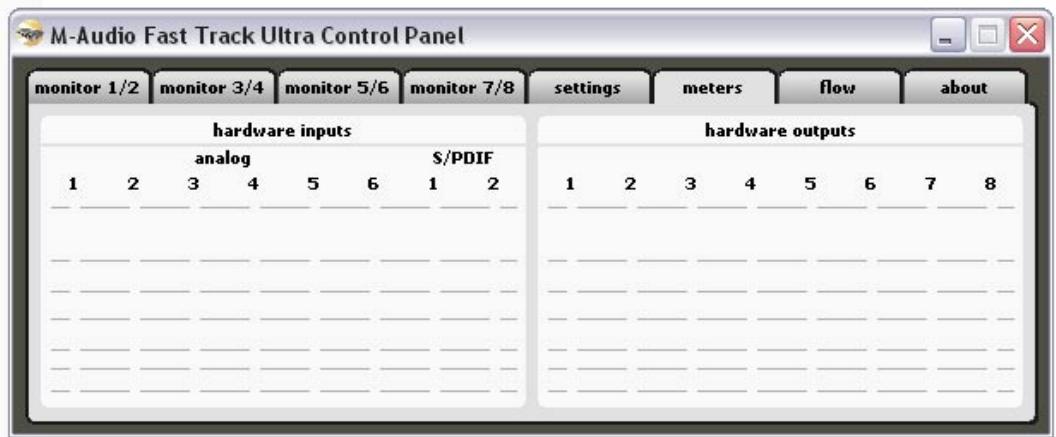

Onglet "Meters"(VU Mêtres)
Cet onglet offre un aperçu immédiat des huit entrées et sorties de matériel. Il s'avère utile lors de la configuration des niveaux pour l'enregistrement en live ou de mixage final.

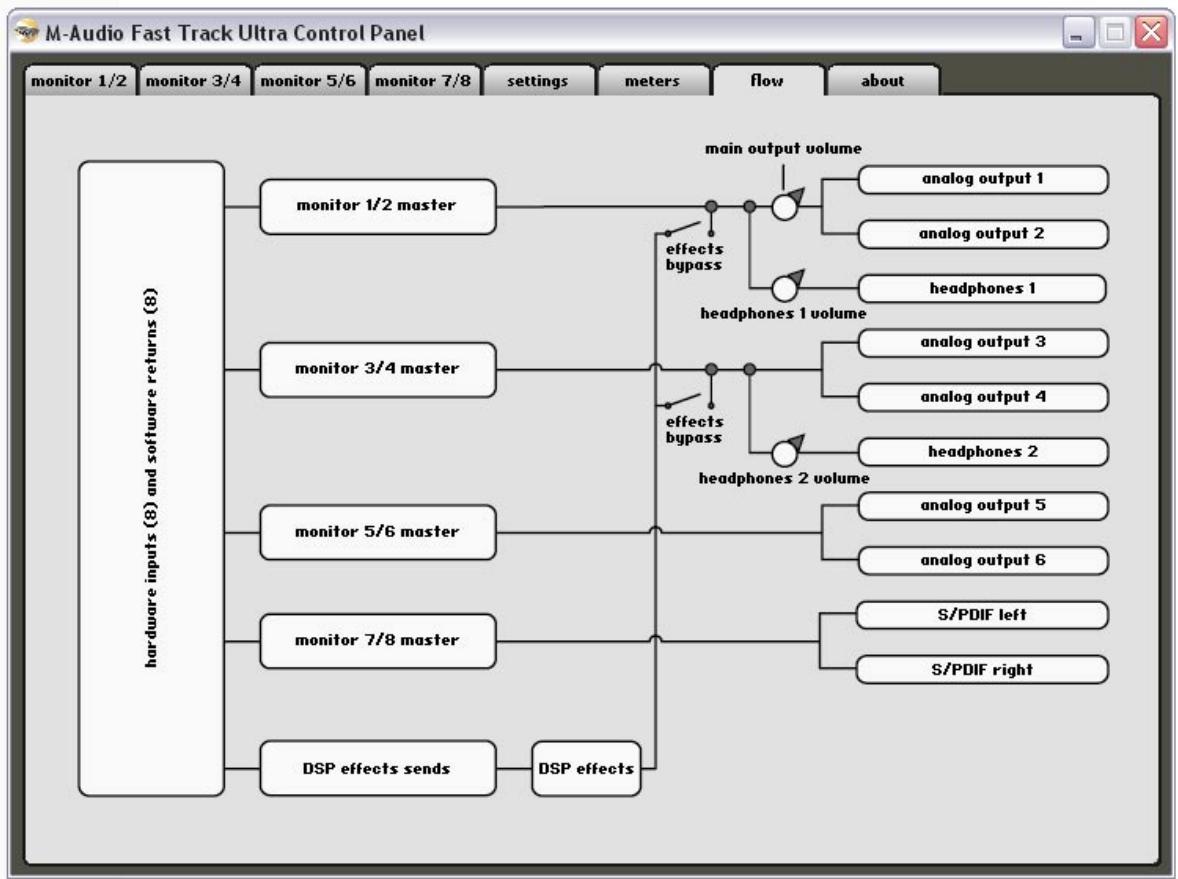

Onglet Flow (Flux)
Cet onglet affiche un graphique établissant le flux de signal de la Fast Track Ultra.

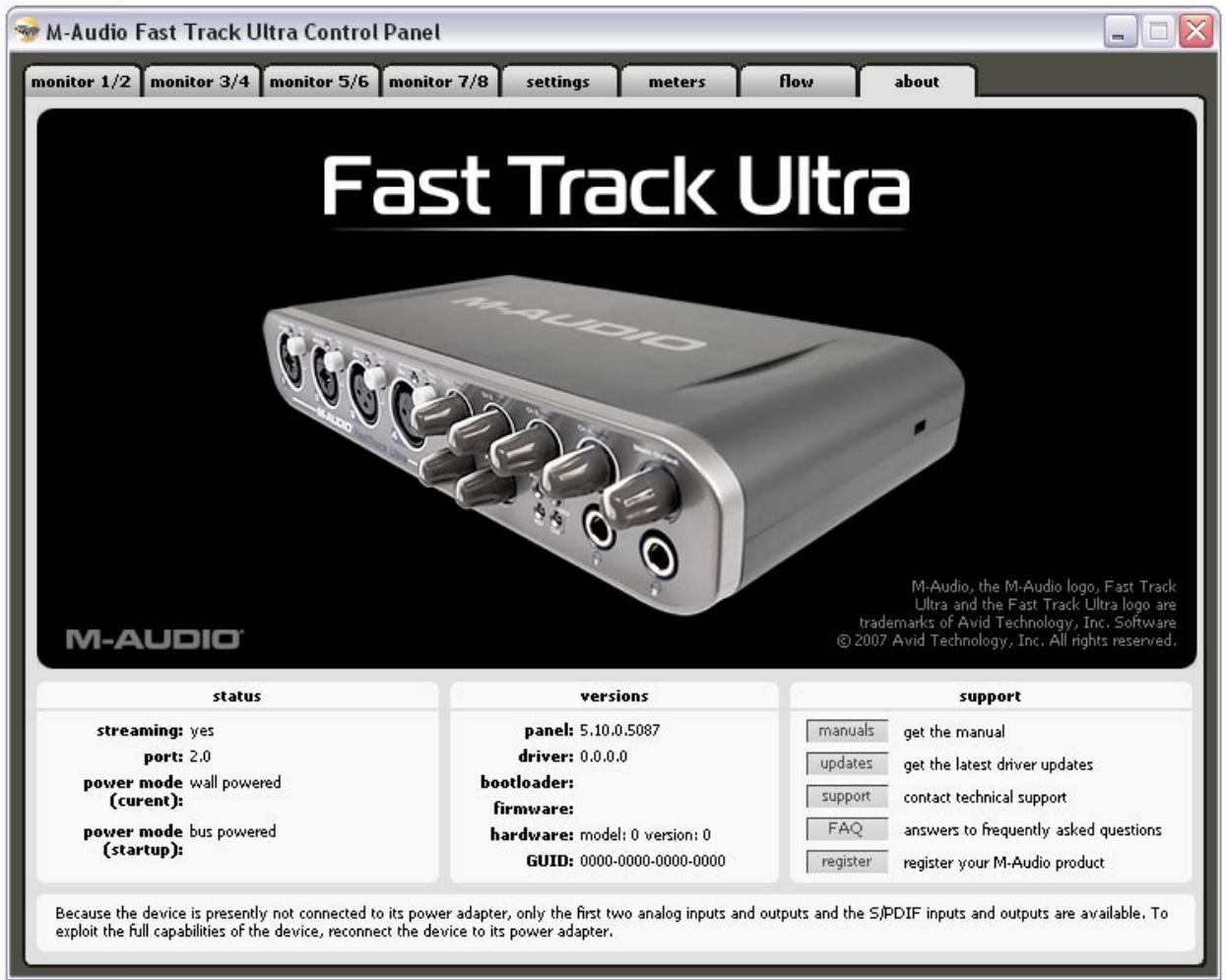

Onglet "About" (À propos)
Cette fenêtre contient des informations sur la version de votre matériel et de vos pilotes. Celles-ci peuvent s'avérer utiles si vous doivent faire appel au service d'assistance technique. Cliquer sur les boutons en bas à droite vous orientera vers des pages utiles sur le site Web de M-Audio.
Si vous ordinateur ne detecte pas de connexion valide à la Fast Track Ultra, ou si l'unité est étente, vous receivez un message d'advertissement.
10 Dépannage
La Fast Track Ultra a ete conque pour yous offrir les meilleures performances et une qualite audio professionnelle. He a ete testee sur un grand nombre de systèmes et dans diverses conditions de fonctionnement. Cependant, les scenarios de fonctionnement possibles sont infinis et les parametes susceptibles d'afecter les performances de voitre système sont innombrables. Cette section ne peut couvir toutes les situations rencontres, mais nous aimerions you offrir quelques suggestions pour traiter des problemes courants.
Nous you recommends de ne pas connecter trop de peripheriques à la fois. Le bus USB est un protocole fiable, idéal pour l'audio numérique. Cependant, il faut savoir que le streaming audio et multimédia exige beaucoup du processeur de votre ordinateur et du bus USB.
Si vous avez du mal à receivevoir ou à transmettre de l'audio avec la Fast Track Ultra, suivez les conseils ci-dessous :
Absence de son :
Vérifiez si les pilotes de la Fast Track Ultra sont correctement installés.
- Sous Windows XP, Sélectionné le Panneau de configuration puis double-cliquez sur Système (si vous avez basculé vers l'affichage des catégories, Sélectionné Performances et maintenance).
- Cliquez sur l'onglet Matériel puis sur Gestionnaire de périphériques.
- Cliquez sur le signe “+” (plus) à côté de Contrôleurs Son, Video et Jeu et localisez la Fast Track Ultra dans la liste. Si un point d'interrogation ou un point d'exclamation apparaissent à côté ou qu'il n'apparait pas dans la liste, vous devrez réinstaller les pilotes.
Vérifiez si votre logiciel audio a été configuré pour utiliser la Fast Track Ultra.
Vérifiez dans la fenêtre des réglages audio de votre logiciel que le pilote ASIO, WDM ou CoreAudio est sélectionné.
Si yous ees sur que la Fast Track Ultra est correctement installee et configuree pour votre logiciel audio, verifiez le chemin du signal. Assurez-vous que vos entrées sont correctement acheminées et vérifie que vous application recoit un signal audio. Verifiez que vos sorties sont correctement acheminées ; dans le cas contraire, le signal n'est pas transmis à vos écouteurs, ampli et/ou haut-parleurs.
- Verifiez la correction de vos connexions audio.
- Vérifiez les indicateurs de niveau pour voir si le signal d'entrée estprésent.
Vérifiez le panneau de configuration pour voir si les niveaux de volume de sortie sont relevants et si le signal est present dans les indicateurs d'entrée.
- Vérifiez si le bouton d'alimentation est activé et si le cable USB est connecté à l'unité et à l'ordinateur hôte.
Vérifiez le commutateur de selection avant/arrière pour vérifier si vous avez besoin la bonne entrée.
■ Absence de son lors de l'enregistrement d'une entree numerie sur la Fast Track Ultra , ou parasites sur vos enregistrements :
Assurez-vous que la source d'entrée sur l'onglet "Settings" du panneau de configuration est regle sur "externe". Reportez-vous à la section sur l'horloge de reference pour en savoir plus.
Vérifiez que vos niveaux d'entrée ne sont pas trop élevés, ceci pouvant entraîner une distorsion et un écritage du signal.
- Vérifiez les indicateurs de niveau d'entrée de votre logiciel audio.
- Essayez de changer la taille de la mémoire tampon (configuration de la latence) dans votre panneau de configuration (Windows seulement).
- Essayez d'utiliser une plus grande mémoire tampon (latence supérieure). Vous augmenterez ainsi le temps de latence d'entrée mais dans la phase de mixage, ceci n'est pas un problème. Augmenter la taille de la mémoire tampon est utile en cas de systèmes anciers ou de faible puissance.
Si you utilisez un concentrateur USB, essayez de brancher la Fast Track Ultra directement sur voire ordinateur.
11 Caractéristiques
| Sorties ligne | |
| Bande passante: | 20 Hz à 22 kHz, +/- 0,1 dB à taux d'échantillon de 48 kHz |
| Rapport Signal/Bruit et plage dynamique: | -105 dB, pondérée A |
| THD+N: | 0,003% à -1dBFS, 1kHz |
| Niveau de signal: | +10dBu, symétrique |
| +2dBV, asymétrique |
| Impédance: | 300 Ohm symétrique |
| 150 Ohm asymétrique |
| Diaphonie: | <-100 dB à 1 Khz |
| Entrées ligne | |
| Bande passante: | 20 Hz à 22 kHz, +/- 0,3 dB à taux d'échantillon de 48 kHz |
| Rapport Signal/Bruit et plage dynamique: | 103 dB, pondéré A |
| THD+N: | 0,003% à 1dBFS, 1kHz |
| Niveau de signal: | +4 dBu, symétrique |
| +2 dBV, asymétrique |
| Impédance: | 20K Ohm symétrique |
| 10K Ohm asymétrique |
| Diaphonie: | <-100 dB à 1 Khz |
| Sorties casque | |
| Bande passante: | 20 Hz à 22 kHz, +/- 0,7 dB à taux d'échantillon de 48 kHz |
| Rapport Signal/Bruit et plage dynamique: | -96 dB, pondéré A |
| THD+N: | < 0,065% à volume maximum |
| Plage de fonctionnement: | 24 à 600 Ohms |
| Niveau de sortie maximum: | 0 dbv en position -32ohms |
| Diaphonie: | 55 dB @ 1 kHz |
| Entrée microphone | |
| Gain de pré-ampli: | 60 dB ou supérieur |
| Rapport Signal/Bruit (gain minimum): | -105 dB, pondérée A |
| Plage dynamique (gain moyen): | 105 dB, pondérée A |
| THD+N (gain minimum): | 0,003% à 1dBFS |
| Réponse en fréquence (gain min.): | 20 Hz à 22 kHz, +/- 0,1 dB à taux d'échantillon de 48 kHz |
| Sensibilité: | +1 dBu Niveau max. à gain min., 21 dBu de niveau max. à gain min. (attenuateur enclenché) |
| Alimentation fantôme: | 48 Volts DC no load, 16mA max |
| Attenuateur de gain: | -20 dB |
| Entrée instrument | |
| Gain de pré-ampli: | 0 dB à 40 dB ou supérieur |
| Impédance: | 1M Ohm asymétrique |
| SNR (gain minimum): | -100 dB, pondéré A |
| Plage dynamique (gain moyen): | 100 dB, pondéré A |
| THD+N (gain minimum): | 0,005% (-86 dB) à -1dBFS, 1kHz |
| Réponse en fréquence (gain min.): | 20 Hz à 22 kHz, +/- 0,3 dB à taux d'échantillon de 48 kHz |
| Entrée maximum: | +14dbv Niveau max. à gain min., (attenuateur non enclenché) |
| Alimentation requisite: | L'alimentation est soit fournie par le bus USB de l'ordinateur hôte soit par l'alimentation électrique 5V CC 2000mA incluse. |
| Attenuateur de gain: | -20 dB |
| Alimentation requisite | L'alimentation est soit fournie par le bus USB de l'ordinateur hôte soit par l'alimentation électrique 5V CC 2000mA incluse. |
12 Guarantee
Termes de la garantie
M-Audio garantit que les produits sont depourvus de defaults de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré.
Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.
Enregistrement de la garantie
Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qu'il soit. Inscrivez-vous sur www.m-audio.fr/register
© 2007 Avid Technology, Inc. Tous droits réservés. Les caractéristiques du produit, les specifications, la configuration système minimale et la disponibilité peuvent être modifiées sans avertissement. Avid, M-Audio et Fast Track Ultra sont soit des marques commerciales soit des marques déposées de Avid Technology, Inc. Toutes les autres marques containues dans ce document sont la propriété de leurs propriétaires respectifs.
M-Audio USA
Rensignements Commerciaux
tel 0810001105
