Marque	M-Audio
Modèle	BX5A
Type	Moniteur de studio deux voies à champ direct
Woofer	5 pouces (127 mm) cône en Kevlar
Tweeter	Dôme 1 pouce (25 mm) en soie naturelle blindée
Bande passante	56 Hz - 22 kHz
Fréquence de crossover	3 kHz
Puissance ampli graves	40 W
Puissance ampli aigus	30 W
Rapport signal/bruit	> 100 dB (pondéré A)
Connecteurs d'entrée	1 x XLR symétrique, 1 x TRS symétrique/asymétrique
Impédance d'entrée	20 kΩ symétrique, 10 kΩ asymétrique
Sensibilité d'entrée	85 mV pour 90 dB SPL à 1 m (volume max)
Alimentation	115 V / 230 V / 100 V, 50-60 Hz (sélectionnable)
Dimensions (H x L x P)	250 x 176 x 200 mm
Poids	5,0 kg par enceinte
Protection	RF, surintensité, surchauffe, transitoires, subsonique, fusible externe
Caisson	MDF plaqué vinyle
Blindage magnétique	Oui, sur woofer et tweeter
Voyant d'alimentation	Oui, face avant
Entretien	Nettoyer avec un chiffon doux et sec ; éviter de toucher les cônes.
Sécurité	Respecter la tension secteur ; ne pas ouvrir l'appareil.
Pièces détachées	Fusible externe remplaçable.

FOIRE AUX QUESTIONS - BX5A M-AUDIO

Comment brancher les enceintes BX5A ?

Assurez-vous que l'interrupteur d'alimentation est éteint et le volume au minimum. Utilisez des câbles XLR ou TRS symétriques ou asymétriques de qualité. Connectez la source (préampli, ordinateur, console) à l'entrée XLR ou TRS de chaque enceinte. Branchez le câble d'alimentation CA et réglez le sélecteur de tension sur la position correcte (115V ou 230V).

Quelle est la puissance des amplificateurs intégrés ?

Les BX5A sont biamplifiées : l'amplificateur de graves délivre 40 W et l'amplificateur d'aigus 30 W, pour une puissance totale de 70 W par enceinte.

Puis-je utiliser des câbles asymétriques avec les BX5A ?

Oui, l'entrée TRS accepte les câbles asymétriques (TS). Pour une connexion asymétrique, utilisez une fiche TS ou une fiche TRS dont la bague (signal négatif) est reliée à la masse. L'entrée XLR accepte également les signaux asymétriques, mais le câblage doit relier la broche 3 à la broche 1.

Comment régler la tension d'alimentation des BX5A ?

Sur la face arrière, se trouve un interrupteur de sélection de tension avec deux positions : 115V et 230V. Choisissez la position correspondant à votre région (115V pour les États-Unis, 230V pour la plupart des pays européens). Une mauvaise sélection peut endommager l'enceinte et annuler la garantie.

Quelle est la bande passante des BX5A ?

Les BX5A offrent une bande passante de 56 Hz à 22 kHz, avec une fréquence de crossover à 3 kHz entre le woofer et le tweeter.

Comment placer les enceintes pour une écoute optimale ?

Placez les enceintes et l'auditeur en formant un triangle équilatéral. Le haut du woofer doit être au niveau de vos oreilles. Orientez les enceintes verticalement (woofer en bas). Évitez d'obstruer la circulation d'air et éloignez les surfaces réfléchissantes (miroirs, verre, métal) du trajet sonore.

Que faire si le fusible saute ?

Le fusible externe principal se trouve dans un porte-fusible sur la face arrière. Coupez l'alimentation, remplacez le fusible par un modèle identique (mêmes caractéristiques). Si le problème persiste, contactez un service qualifié.

Les enceintes BX5A sont-elles blindées magnétiquement ?

Oui, le woofer et le tweeter sont dotés d'un blindage magnétique, ce qui permet de les placer à proximité d'écrans d'ordinateur sans risque d'interférences.

Quelle est la sensibilité d'entrée des BX5A ?

Une entrée de bruit rose de 85 mV produit un niveau de pression sonore de 90 dB SPL à 1 mètre lorsque le volume est au maximum.

Comment nettoyer les enceintes BX5A ?

Utilisez un chiffon doux et sec pour nettoyer le caisson. Ne touchez pas les cônes des haut-parleurs et n'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI BX5A M-AUDIO

RISQUE De CHOC electrique

CAUTION: TO REDUCE

THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE

COVER (OU BACK).

NO USER-SERVICEABLE

PARTS INSIDE, REFER

SERVICING TO QUALIFIED

SERVICE PERSONNEL

AFIN DEVITER UN

CHOC ELECTRIQUE

ET LES CONSEQUENCES

GRAVES QUI POURRAIENT

ENRESULTER, TENTEZ

PAS D'OUVRIR L'APPAREIL

ET DE TOUCHERAUX

COMPOSANTS INTERNES

SANS LA PRESENCE D'UNE

PERSONNE QUALIFIEE.

PARAREDUCIRELRIESGO

DE SACUDIDAS ELECTRICAS

NODEBERAQUITARSELA

TAPA (NI PARTE POSTERIOR).

CONSULTESE AL PERSONAL

CAPACITADO PARALAS

ATTENTION: Quelques pièces sont munies de transformateurs à double ou à multi-voltage (indiqué au panneau arrière). Si vous voulez changer le voltage, veuillez apporter votre appareil au fournisseur pour le transformer.

Merci d'avoir choisi les moniteurs de studio à champ direct biamplifiés Stadiophile BX5a. M-Audio est célèbre pour sa technologie d'interface audio-numérique, pour ses convertisseurs numériques ainsi que ses mélanges et ses préamplificateurs audio. Aujourd'hui, après une phase intense de recherche et développement, M-Audio est fier de présenter les Stadiophile BX5a.

Les BX5a ont été conçus et testés par des ingénieurs du son chevronnés afin qu'ils répondent à vos besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX5a ont un amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

Les moniteurs Studiophile BX5a ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audio-numérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie unique de crossover, les BX5a fournissent une réponse en fréquence remarquablement large. Elles offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Stadiophile BX5a définissant un nouveau standard en matière de monitoring de studio, caractérisées par leur excellente qualité et leur prix abordable.

Contenu de l'emballage

L'emballage de vos Stadiophile BX5a contient :

• Deux moniteurs BX5a
• Deux câbles d'alimentation CA
• Ce manuel

1. Le woofer

Le woofer a un diamètre de 5 pouces et compte un cône magnétiquement blindé de kevlar, une bobine mobile à haute température, et des bords en caoutchouc isolant. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Les nouveaux BX5a de M-Audio emploient le kevlar pour la construction des woofers. Le kevlar, qui est aussi le matériel utilisé dans les gilets pare-balles, est un matériel à haute résistance qui le rend idéal pour les cônes de haut-parleurs, bien qu'il soit généralement réservé à des enceintes plus onéreuses que les BX5a. Il va sans dire que le kevlar représente une amélioration significative par rapport à la combinaison de polypropylène et de papier utilisée dans la plupart des enceintes de ce prix.

2. Le tweeter

Grâce au dôme 1" en soie avec blindage magnétique spécialement conçu, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il réduit au minimum le temps de réaction au moyen de son dôme en soie de forme spéciale, et réduit également la résonance grâce à sa technologie unique d'amortissement interne.

3. Port de sous-fréquences

L'orifice d'aération situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 60 Hz.

4. Le caisson

Comme les autres composants des BX5a, le caisson a un rôle important dans la réponse sonore globale. Afin d'offrir des performances plus stables, le caisson des BX5a utilise des panneaux MDF de haute efficacité acoustique, ainsi qu'un renforcement interieur exceptionnel permettant d'absorber les vibrations et les impacts dans des conditions extrêmes. La conception personalisée sur le panneau avant contribue à la diffraction et bénéficiaire à la réponse stéréo.

5. Diviseur de fréquences et amplificateurs du puissance

Les diviseurs de fréquences actifs et les amplificateurs de puissance des BX5a ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue de façon appropriée les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

De manière à produire une qualité de son puissant et ultra pur, les moniteurs BX5a intégrant deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée haut de gamme. La puissance fournie à distorsion nominale est de 40 W pour le woofer et de 30 W pour le tweeter.

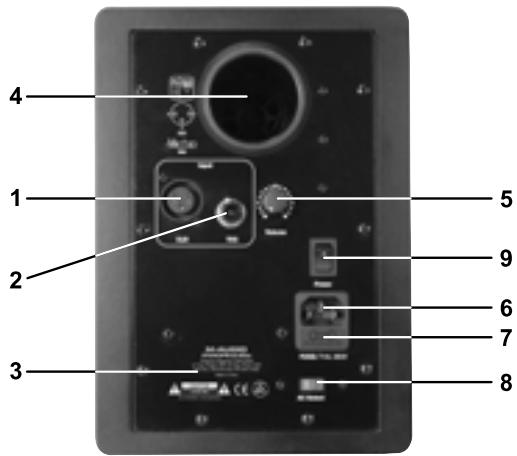

Face arrière

1. ENTREE XLR : Cette prise accepte des entrees XLR avec des cables aussi bien symétriques qu'asymétriques. Le cablage du connecteur XLR d'entrée devra être le suivant :

BROCHE XLR 1.... Masse/Blindage BROCHE XLR 2.... Point chaud (+) BROCHE XLR 3.... Point froid (-)

1. ENTREE TRS: Cette prise accepte des jacks 6,35 mm avec des cables aussi bien symétriques qu'asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

POINTE....... Point chaud (+) BAGUE....... Point froid (-) CORPS............................................................................................. Masse / Blindage

La connexion asymétrique peut être réalisée avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse, tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse le signal négatif non utilisé. Pour ce faire, il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS.

L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

1. SPECIFICATIONS PRODUIT : Cette étiquette présente les informations de modèle et des spécifications.
2. PORT DE SOUS-FRÉQUENCES: Ce port aide à réproduire les fréquences très basses, en charge les fréquences inférieures à 60 Hz.
3. CONTROLE DE VOLUME: Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX5a.
4. PRISE D'ALIMENTATION : Permet la connexion d'un câble d'alimentation triphase.
5. PORTE-FUSIBLE: Contient le fusible externe principal.
6. INTERRUPEUR DE SELECTION DE LA TENSION : Deux positions sont disponibles : - 115VCA et 230VCA. Elles doivent être selectionnées en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux États-Unis, placez l'interrupteur en position 115V; dans la plupart des pays européens vous devrez sélectionner la position 230V.

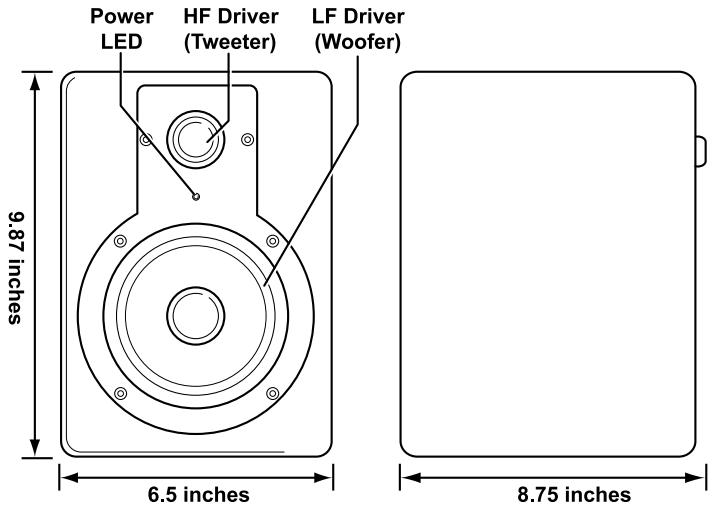

Face avant

Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes.

Installation

Pour que les performances des moniteurs BX5a soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Manipulation : veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX5a étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soient endommagés, tenez-les toujours par les deux côtes lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

Alimentation correcte : Les BX5a intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière).

ATTENTION! - Un mauvais réglage de l'interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

Connexions : Vous pouvez connecter soit un câble symétrique XLR, soit un câble symétrique/asymétrique TRS pour relier l'entrée de chaque BX5a aux sorties correspondantes d'un préamplificateur, d'un ordinateur ou d'une console. Pour les connexions aux entrées, nous vous recommandons d'utiliser des câbles symétriques ou asymétriques haute qualité. Avant d'effectuer les connexions nécessaires, mettez TOUJOURS les moniteurs BX5a hors tension et réduisez leur volume au minimum.

Connexion XLR symétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX5a est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez l'extrémité male d'un cable XLR symétrique à l'entrée symétrique des moniteurs BX5a (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique).

Connexion TRS symétrique/asymétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX5a est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez un câble TRS symétrique ou TS asymétrique à l'entrée TRS des moniteurs BX5a (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS).

Connexion aux sorties d'un préamplificateur ou d'un ordinateur

Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée. Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console.

Placement des BX5A

Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des BX5a soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement vos BX5a.

1. Les deux unités et l'auditeur devraient être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :
2. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :
3. Placez les BX5 en position verticale, avec le woofer en bas. Il n'est pas conseillé de placer les BX5 en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des propriétés réfléctives. PLACEZ CES MATERIALAUX HORS DE LA TRAJECTOIRE DU SON DEPUIS LES BX5.

Contact

Pour davantage de fichiers, d'aide ou de pilotes pour ce produit, nous vous invitons à consulter la partie assistance (support) de notre site web principal : http://www.m-audio.com.

Si vous avez des questions ou si vous souhaitez faire des commentaires ou des suggestions à propos de ce produit ou de tout autre produit M-Audio, nous vous invitons à nous contacter directement à l'aide des informations suivantes :

Annexe A : Caractéristiques techniques

Type :	moniter de studio deux voies à champ direct
Woofer :	cône courbe 5" en kevlar, équipé d'une bobine mobile à haute température et entouré d'un amortisseur en caoutchouc.
Tweeter :	dôme 1" magnétiquement blindé en soie naturelle
Bande passante :	56Hz -22kHz
Fréquence de crossover :	3kHz
Puisance de l'amplificateur de graves :	40W
Puisance de l'amplificateur d'aigus :	30W
Rapport S/B :	> 100dB (typique, pondéré A)
Connecteurs d'entrée :	1 x connecteur d'entrée symétrique XLR
	1 x connecteur d'entrée symétrique/asymétrique TRS
Polarité :	un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur
Impédance d'entrée :	20k Ohm symétrique, 10k Ohm asymétrique
Sensibilité d'entrée	une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90dBA à une distance d'un mètre avec le volume au maximum
Protection :	interférence RF, limitation du courant de sortie, surchauffement, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe.
Indicateur :	voyant lumineux d'alimentation sur la face arrière
Alimentation requise :	réglages d'usine pour 115V ~50/60Hz, 230V~50/60Hz ou 100V~50/60Hz
Caisson :	pannaux MDF à haute efficacité acoustique plaqués vinyl
Dimensions :	250 mm (hauteur) x 176 mm (largeur) x 200 mm (profondeur)
Poids :	5.0 kg/unité (sans l'emballage)

• Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avertissement préalable

Conditions de garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériel et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Consultez www.m-audio.com/warranty pour prendre connaissance des conditions et des limitations s'appliquant à votre produit spécifique.

Enregistrement de garantie

Merci d'enregistrer votre nouveau produit M-Audio. Le faire immédiatement permet à la fois de vous donner une couverture de garantie complète et d'aider M-Audio à développer et à fabriquer les produits de la plus grande qualité qui soit. Enregistrez-vous en ligne à www.m-audio.com/register pour recevoir des mises à jour Gratuités du produit et pour avoir une chance de gagner des équipements Gratuits M-Audio.
