Les huit pads entièrement programmables vous donnent la possibilité de déclencher, depuis le clavier et en temps réel, échantillons et boucles séparément. Les huit boutons rotatifs sans-fin vous permettent un contrôle instantané sur les options du logiciel et vous pouvez reprendre là où vous en étiez. Le clavier Axiom, polyvalent et facile d'utilisation, est un contrôleur idéal pour le studio comme pour le direct sur scène.
Si l'un des éléments indiqués ci-dessous ne se trouve pas dans l'emballage, veuillez contacter votre détaillant. <
Il y a cinq sections dans ce manuel. La Section 1 vous fournit un aperçu de votre nouveau clavier Axiom et vous détaille son fonctionnement avec votre ordinateur. La Section 2 explique certaines des options de contrôle de base de votre clavier, de façon à vous lancer sans plus attendre. Dans la section 3, nous entrons en détail dans les fonctions avancées et la programmation et dans la Section 4, nous vous donnerons des exemples d'utilisation de votre clavier Axiom. Finalement, dans la Section 5, vous en saurez plus sur le MIDI et sur certains types de messages MIDI souvent mal compris. 3

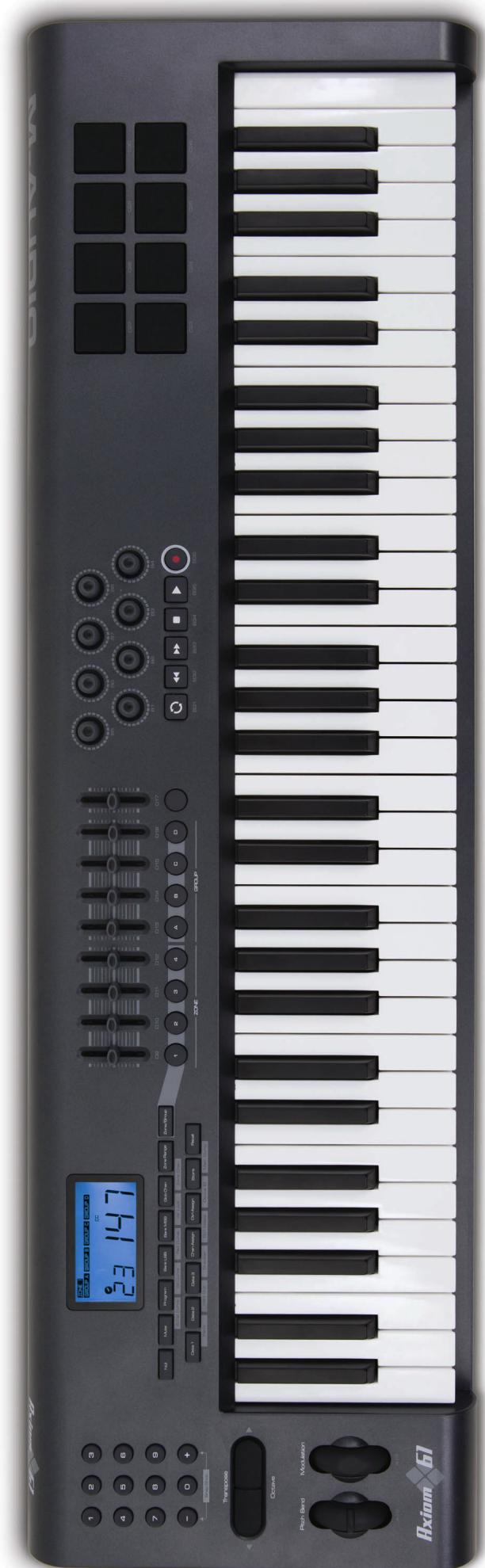

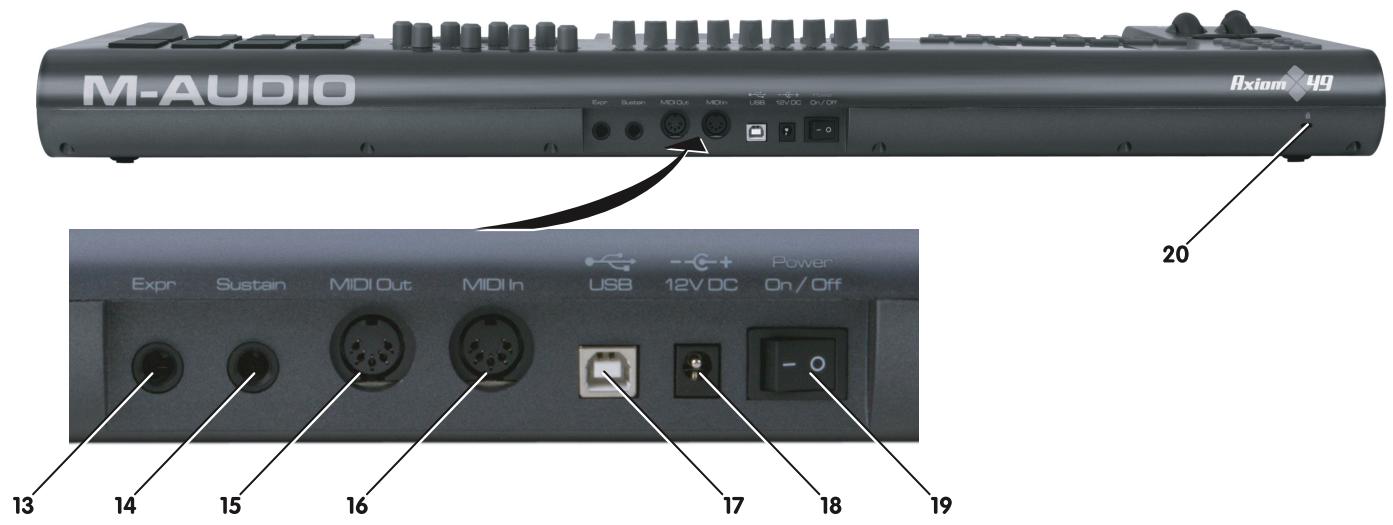

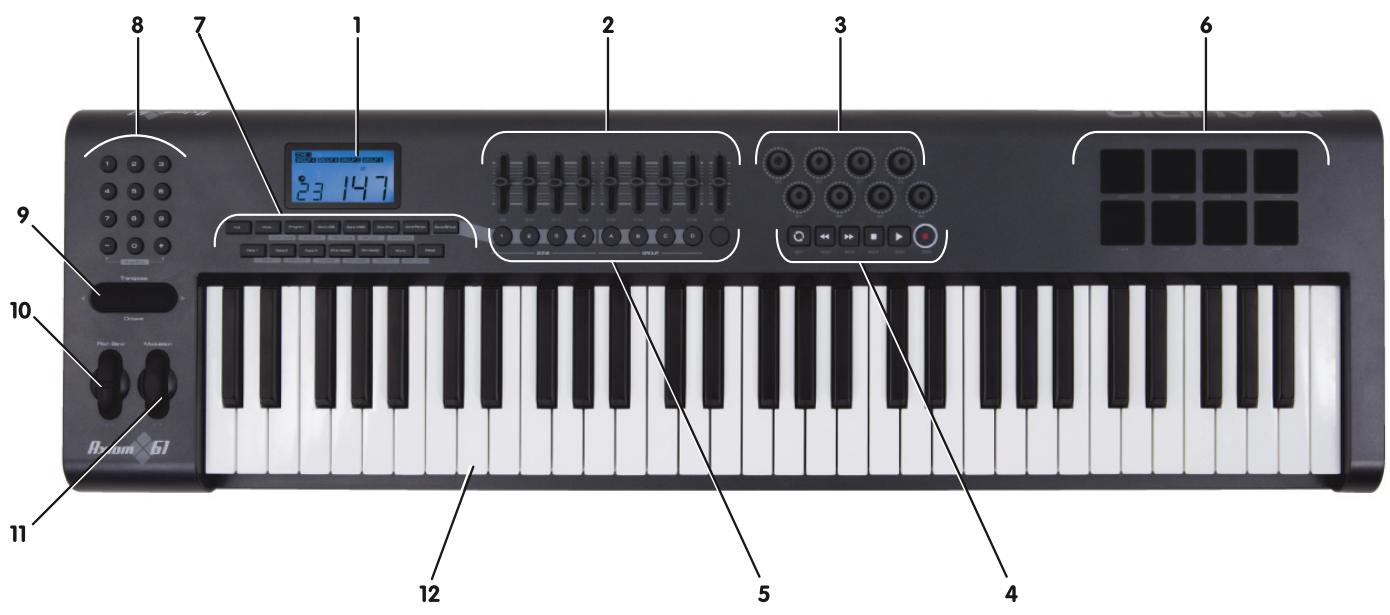

Dans le manuel, ces contrôles sont appelés par leurs noms. 1:
Windows Les concentrateurs USB (hubs) ne sont pas pris en charge. M-Audio vous recommande de vous brancher directement à un des ports USB intégrés à votre ordinateur.
Important : Ne pas brancher le câble USB à votre ordinateur avant d'avoir lu et compris les instructions du guide de démarrage rapide. Une copie papier de ce guide est inclus dans l'emballage, ainsi qu'une version sur le CD-ROM Keyboard Controller Series. 1.3.3 Utilisation de l'Axiom avec vos logiciels Quand vous l'installez, l'Axiom apparaît dans l'ordinateur comme un simple périphérique MIDI, avec un port d'entrée et un autre de sortie.Vous devez sélectionner le premier port d'entrée de l'Axiom comme périphérique d'entrée MIDI dans votre application audio. Une fois sélectionné, votre logiciel devrait pouvoir recevoir des données de contrôleur et de notes de l'Axiom. Si vous avez branché un périphérique MIDI externe, comme une boîte à rythmes ou un autre clavier, au port MIDI IN de votre Axiom, il peut être lié à l'ordinateur en sélectionnant dans la liste le second port d'entrée de l'Axiom. Ainsi, votre Axiom fonctionne comme une interface MIDI vers USB. Il est aussi possible de diffuser les données depuis votre ordinateur vers votre périphérique MIDI externe branché sur le port MIDI OUT de votre Axiom : une vraie interface USB vers MIDI. Pour ce faire, vous devez sélectionner la sortie MIDI OUT de l'Axiom dans votre logiciel. Notez que d'autres manipulations sont nécessaires pour ce faire : elles seront détaillées plus loin dans ce manuel. Les noms des ports sont définis dans le tableau ci-dessous. Notez que les ports MIDI ont différents noms selon votre environnement (Mac ou PC) et si vous utilisez ou pas le pilote multiclient pour Windows (vous trouverez plus d'informations sur l'installation et la configuration des pilotes sur le Guide de Démarrage Rapide imprimé, inclus dans la boîte). Port d'entrée USB depuis
La programmation de données MIDI peut parfois être compliquée. C'est pourquoi, avec la gamme de claviers Axiom, nous avons essayé de la rendre aussi simple que possible. Dans cette section, nous nous arrêterons sur les messages MIDI les plus habituels et sur la manière de les programmer dans votre Axiom. Pour commencer, vous devriez vous familiariser avec le panneau des boutons de fonction. C'est un endroit idéal pour vous présenter les différences entre les différentes versions de l'Axiom : 25, 49 et 61. L'apparence et les fonctions des Axiom 61 et 49 sont les mêmes : la seule différence résidant dans la taille de leur clavier. C'est pourquoi, dans les instructions, ils seront systématiquement groupés. L'Axiom 25 ne ressemble pas aux autres et de nombreuses fonctions sont accessibles différemment. C'est pourquoi vous aurez un jeu d'instructions complet différent pour ce modèle.
Utilisez le clavier numérique pour entrer des valeurs lors de la programmation. L'écran LCD indiquera les valeurs entrées.

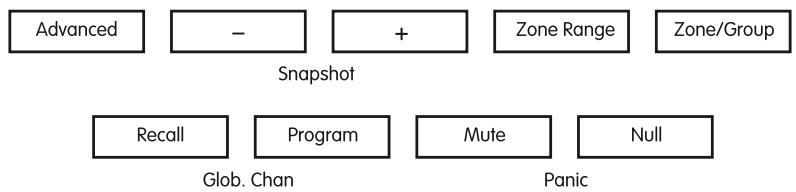

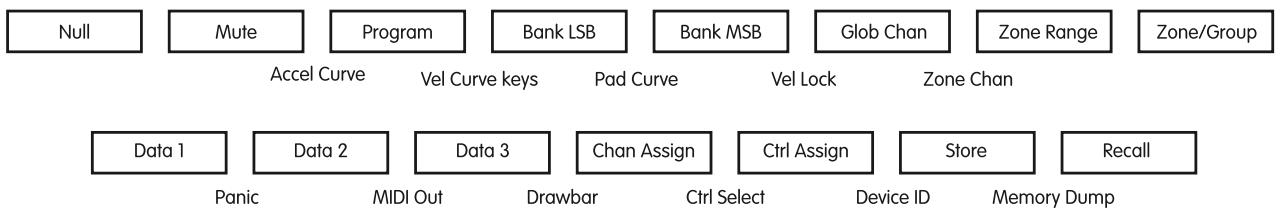

Sur l'Axiom 25, un grand nombre de fonctions avancées sont accessibles directement depuis le clavier. Ces fonctions sont indiquées au-dessus des touches sur la façade de l'unité. Pour utiliser l'une de ces fonctions, pressez d'abord le bouton "Advanced". Le bouton s'allume pour indiquer que le clavier est entré en mode de fonctions avancées. Les touches peuvent désormais être utilisées pour sélectionner les fonctions indiquées, au lieu d'envoyer des notes MIDI.
Il est aussi possible d'envoyer des vélocités fixes à chaque fois que vous pressez une touche. C'est en particulier pratique lors de la composition de parties de batterie ou de simples pistes de synthétiseurs. Les vélocités fixes sont sélectionnées en affectant les courbes 10 et 12 comme suit : Courbe
Les paramètres d'octave et de transposition peuvent être sauvegardés sur l'un des 20 emplacements mémoire de votre Axiom. La procédure est expliquée dans la section 3.2.
MIDI, pour que les choses fonctionnent correctement.
Uniquement les versions à 49 et 61 touches : <
Les messages de “Program Change” (ou "changements de programme") sont utilisés pour sélectionner différents sons d'instruments dans un périphérique MIDI. Les messages de Program Change couvrent une gamme de 128 instruments. Ces instruments sont accessibles en envoyant un numéro de programme compris entre 0 et 127. Certains périphériques MIDI disposent de plus de 128 instruments. Dans ce cas, les instruments sont généralement divisés en groupes de 128, appelés "banks" (banques). Vous pouvez envoyer des messages de banque MSB (“Most Significant Byte”) ou LSB (“Least Significant Byte”) pour accéder à ces différentes banques. Veuillez consulter le manuel de l'utilisateur de votre périphérique MIDI pour connaître les numéros de banque affectés aux différents sons disponibles.
Uniquement les versions à 49 et 61 touches : <
Chacun des contrôles de votre clavier Axiom peut envoyer n'importe lequel de ces 128 messages de contrôleur MIDI pour commander ces paramètres. Veuillez noter que pour que ces effets fonctionnent, les périphériques MIDI auxquels ces messages sont envoyés doivent pouvoir les recevoir. Une liste complète de ces messages de contrôle est disponible en Annexe C. Par exemple, si vous souhaitez régler la molette de modulation pour contrôler la quantité de réverb. Pour ce faire, affectez le contrôleur 91 à la molette de modulation (control A10 sur l'Axiom 25, control A19 sur les Axiom 49 et 61). . D'autres exemples d'effets populaires sont listés dans le tableau ci-dessous. (Veuillez consulter l'Annexe C pour une liste complète.) Effet
Uniquement les versions à 49 et 61 touches : <
"Panic" alors que ces messages sont transmis. Uniquement les versions à 49 et 61 touches : <
Nous allons ici vous introduire à liste étendue des contrôleurs MIDI et aussi aux différents fonctionnements des contrôles de l'Axiom. Vu que ces numéros de contrôleurs supplémentaires sont spécifiques à des contrôles de l'Axiom différents, veuillez consulter les annexes : Contrôle de l'Axiom
Il est possible de limiter la plage des curseurs, de la section aftertouch, de la pédale d'expression ou des encodeurs de votre Axiom. Pour ce faire, utilisez les paramètres de données supplémentaires de la manière suivante : Uniquement les versions à 49 et 61 touches : <
2.4.2. - vous devriez alors utiliser le mode tirette. La fonction tirette n'est pas disponible sur la version à 25 touches. Pressez simultanément "Data 3" et "Chan Assign" pour activer le mode tirette. Quand le mode tirette est activé, un symbole Drawbar s'affiche dans l'écran LCD. L'état du mode tirette peut être sauvegardé dans l'un des 20 emplacements mémoire. Il sera aussi conservé quand vous éteignez votre Axiom.
3.1.3 Désactiver les contrôles Arrêtez la transmission des informations MIDI d'un contrôle en le désactivant. Vous pouvez le faire de la manière suivante : Uniquement les versions à 49 et 61 touches : <
Uniquement les versions à 49 et 61 touches : <
Les groupes actifs pendant le stockage et le rappel des mémoires sont indiqués sur l'affichage LCD. Le bouton de "Zone/Group" est utilisé pour sélectionner quels groupes sont actifs. Si "Zone/Group" est actif, la LED s'allume à l'intérieur du bouton. Sur les versions à 49 et 61 touches, quand "Zone/Group" est actif, les boutons de groupe A, B, C et D (situés sous les curseurs D13 à D16) sont utilisés pour activer/désactiver les groupes A à D, comme indiqué sur l'écran LCD. Sur la version à 25 touches, quand "Zone/Group" est actif, les boutons "STOP", "PLAY" et "REC" sont utilisés pour activer/désactiver les groupes A à C, comme indiqué par l'écran LCD. Vous pouvez activer/désactiver les zones et les groupes en pressant sur le bouton de "Zone/Group" puis sur les boutons de groupe ou zone souhaités. Lorsque vous activez un groupe unique, les deux (ou trois) autres groupes se désactivent automatiquement. Pour activer plusieurs groupes, appuyez sur les boutons de groupe requis simultanément. Quand vous enclenchez les fonctions "Recall" ou "Store", vous remarquerez que la sélection de "Zone/Group" s'active automatiquement. Si vous pressez le bouton "Store", tous les groupes seront activés par défaut pour éviter d'oublier des contrôleurs.Toutefois, si vous ne souhaitez pas stocker tous les groupes ensemble, vous pouvez activer la combinaison souhaitée de groupes de contrôleurs en pressant simultanément sur les boutons de groupe juste après avoir pressé "Store".
Vous pouvez enregistrer les données SysEx sur une piste MIDI d'un séquenceur, de la même manière que vous enregistrez une piste MIDI musicale. Cependant, nous vous recommandons d'utiliser le logiciel Enigma de M-Audio pour stocker et gérer vos presets de contrôleur Axiom à cause de sa simplicité d’utilisation.
Uniquement les versions à 49 et 61 touches : <
La version à 25 touches ne dispose pas de l'option "device ID" : le clavier reste codé sur le 127. (127 est aussi l'identifiant par défaut des versions 49 et 61.) Lorsque l'identifiant est sur 127, votre Axiom répond à tous les dumps mémoire SysEx qu'il lit sur le port MIDI IN ou le port USB – même si le dump mémoire reçu spécifie un autre device ID. Si vous changez l'identifiant du device ID en un autre nombre que 127, le device ne répondra qu'aux dumps mémoire SysEx enregistrés sur le même numéro de device ID. Pour changer le device ID par défaut sur les Axiom 49 et 61, pressez simultanément les touches Ctrl, "Assign" et "Store", puis définissez le device ID souhaité en utilisant le clavier numérique ou les touches -/+.
Un problème habituel avec les contrôleurs MIDI sont les sautes provoquées par la réaction du logiciel ou du périphérique MIDI externe à la réception du paramètre provoqué par le déplacement d'un contrôleur physique. Le résultat peut provoquer un pic de volume, un effet de vibrato ou une saute panoramique d'un côté à l'autre. L'Axiom est parfaitement équipé pour éviter ce genre de situation.
Le bouton "Mute" sur votre Axiom coupera la sortie de données MIDI pour tous les contrôles. Cela vous permet de repositionner les boutons ou les curseurs que vous utilisez pour correspondre aux nouvelles valeurs que vous souhaitez transmettre. Quand les contrôles sont tous désactivés, l'écran LCD affiche le symbole "MUTE". Les contrôles sont réactivés en pressant de nouveau le bouton "Mute". Veuillez noter que la fonction "Mute" n'affecte pas les boutons programmables, la pédale de sustain ou les touches du clavier. C'est parce que ces contrôles sont des contrôleurs MIDI "à un coup", de sorte qu'il ne faut jamais les faire correspondre au paramètre qu'ils contrôlent. Ainsi, le mode "Mute" est désenclenché lorsque vous jouez sur le clavier, que vous pressez un bouton programmable ou manipulez la pédale de sustain.
Le bouton "Null" engage le mode Null qui est utilisé pour désactiver temporairement les contrôles de votre Axiom lorsque vous rappelez un nouvel emplacement mémoire. Le mode "Null" empêche les contrôles d'émettre des données MIDI jusqu'à ce qu'ils aient repris la même position que lorsque la vous aviez utilisé l'emplacement mémoire pour la dernière fois. Quand le mode "Null" est actif, aucune chance qu'un contrôle de votre Axiom ne provoque une saute de paramètre. Activez ou désactivez le mode Null en pressant simplement le bouton "Null". Quand le mode "Null" est actif, la LED du bouton Null s'allume. Quand vous rappelez un preset, si le mode "Null" est actif, en déplaçant un contrôle sur l'Axiom vous provoquez une comparaison entre la position actuelle du contrôle et sa position lors de la dernière utilisation de ce preset. Si le contrôle est dans une position différente que celle qu'il avait lors de la dernière utilisation, le symbole "NULL" apparaît dans l'écran LCD et la valeur numérique qui s'affiche indique à quelle point vous êtes éloignés de la position originale. Un nombre négatif indique que la valeur actuelle est inférieure à celle du preset, et un nombre positif indique qu'elle est supérieure. Plus vous vous approchez de la valeur originale, plus les chiffres sur l'écran LCD s'approche de 0. Lorsque vous atteignez 0, le symbole "NULL" disparaît et le contrôle réémets des données MIDI à nouveau. Les positions en cours de chaque contrôle sont conservées à chaque fois que vous passez d'une mémoire à une autre, que le mode Null soit actif ou non. L'état du mode "Null" est stocké lors de l'extinction de votre Axiom.
La fonction Snapshot (capture) transmet les valeurs en cours des curseurs, de la pédale d'expression, de la molette de modulation, de celle de pitch bend et des encodeurs rotatifs. Cela permet de régler votre logiciel ou votre périphérique MIDI externe aux positions de votre Axiom. Pressez les boutons - et + simultanément pour activer la fonction Snapshot. La fonction Snapshot peut être utilisée avec la fonction Mute (section 3.3.1) de façon à disposer d'une fonction inédite sur la plupart des synthés matériels. Utilisez la fonction Mute pour repositionner les contrôles de votre Axiom, puis utilisez la fonction Snapshot pour envoyer toutes les nouvelles positions à la fois.
Veuillez noter que tous les logiciels ne sont pas compatibles avec les encodeurs rotatifs. De plus, leur fonctionnement peut varier même avec les applications compatibles. C'est pourquoi l'Axiom est compatible avec plusieurs types de messages MIDI d'augmentation/ réduction. Vous devriez consulter le manuel du logiciel pour voir quel type de message est compatible et comment activer la compatibilité avec la rotation sans-fin. Pour vous aider, nous avons ici fait la liste des noms couramment employés pour se référer à chacune des méthodes. Nous avons aussi fourni les valeurs des données utilisées pour représenter l'augmentation ou la réduction de données. Quand une plage de valeurs est indiquée pour une augmentation ou une réduction, la plage est de la forme "mouvement lent" ou "mouvement rapide". L'augmentation/réduction des changements de programmes enverra des changements de programme à chaque pas.

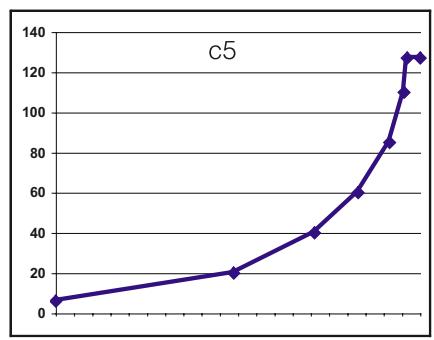

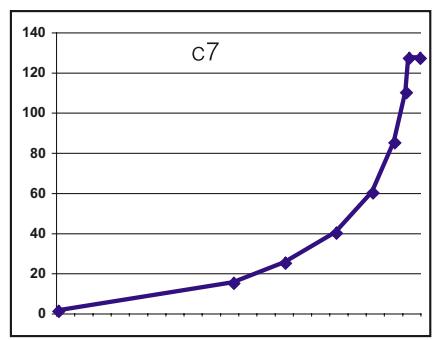

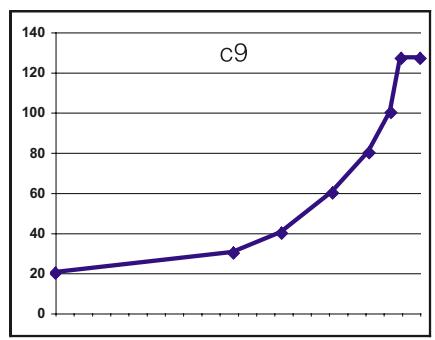

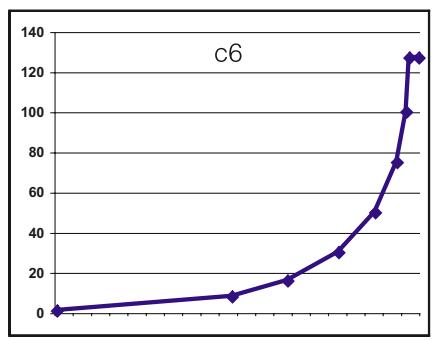

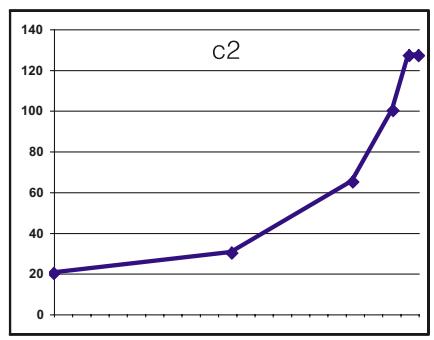

La courbe sélectionnée par défaut est la 2, indiquée pour un usage général : grands et petits balayages.
Uniquement les versions à 49 et 61 touches : <
Vous pouvez programmer les pads pour tous les contrôleurs listés dans l'Annexe G. Si vous programmez un numéro de contrôleur entre 0 et 144, le pad envoie une valeur selon la pression appliquée. Si vous programmez un contrôleur entre 145 et 156, le pad fonctionne comme un déclencheur, envoyant une unique valeur lorsque vous pressez le pad et une autre valeur quand vous le relâchez.
3.5.1 Déclenchements d'échantillons/boucles avec des notes MIDI En paramétrant un pad sur le contrôleur 147, vous enverrez une Note On MIDI quand vous le pressez et une Note Off MIDI quand vous le relâcherez. C'est pratique quand vous souhaitez déclencher des échantillons dans votre logiciel ou votre périphérique MIDI externe. Quand vous programmez un pad sur le contrôleur 148, le message de note Off MIDI n'est pas envoyé jusqu'à ce que vous le pressiez de nouveau (effet "à bascule" ou “Toggle”). C'est particulièrement pratique si vous souhaitez conserver une boucle en continu.
Uniquement les versions à 49 et 61 touches : <
à l'aide du paramètre Data 1 pour chaque pad de votre Axiom, affectez ce numéro de note au pad, tel que décrit précédemment.
ON et OFF.Vous pouvez le faire de la manière suivante : Uniquement les versions à 49 et 61 touches : <
Les pads de pression peuvent être utilisés pour rendre certains effets intéressants. Comme nous l'avons vu précédemment, chaque pas peut être affecté à un numéro de contrôleur MIDI individuel. Il est aussi possible d'affecter des valeurs minimum et maximum au contrôleur. Plus vous appliquez de pression sur le pad, plus la valeur du contrôleur que vous envoyez augmentera, jusqu'à ce que la valeur maximum que vous avez spécifiée soit atteinte. En relâchant, le pad revient à la valeur minimum spécifiée.
Uniquement les versions à 49 et 61 touches : <
Uniquement les versions à 49 et 61 touches : <
Chan". Sur la version à 25 touches, pressez d'abord le bouton "Advanced" puis la touche de "Vel. Lock". L'affichage indique “Loc” si vous activez le mode "Vel. Lock". Veuillez noter que l'option "Vel. Lock" ne s'applique que lorsque les pads sont configurés en mode déclencheurs. Si un pad est affecté en mode pression, la fonction Vel. Lock n'a aucun effet. Les vélocités verrouillées par cette fonction sont réglées en utilisant les paramètres "Data 2" et "Data 3" pour chaque pad.
Uniquement les versions à 49 et 61 touches : <
Zone sur l'Axiom vous permet de faire tout cela et bien plus. 3.6.2 Activation/désactivation des Contrôleurs Il y a quatre zones affectables sur les modèles de 49 et 61 touches et trois sur le modèle de 25. Pour activer/désactiver des zones, pressez d'abord sur le bouton "Zone/Group" qui s'illumine.
L'état active/inactif de chaque zone peut être conservé sur l'un des 20 emplacements mémoire. Assurez-vous que le Groupe A est actif lors de la sauvegarde de ces données car les paramètres "Zone" sont conservés dans ce groupe. Pour en savoir plus, consultez la section 3.2.1.
Uniquement les versions à 49 et 61 touches : <
La plage de zone ou Zone Range définit les limites supérieures et inférieures des touches figurant dans une zone.
Group" est automatiquement sélectionné.
Remarque : Si plusieurs zones sont sélectionnées lors de la modification de la plage de zone, elles seront toutes affectées à la même section du clavier. Cette section du clavier transmettra alors sur plusieurs canaux MIDI - un réglage idéal pour créer des couches de sons. Si vous souhaitez diviser votre clavier en sections individuelles contrôlant un son à la fois, assurez-vous qu'une seule zone est sélectionnée lors du paramétrage de la plage de zone et que vous êtes en train d'affecter une section du clavier qui n'est partagée avec aucune autre zone. Toutefois, les zones peuvent se chevaucher partiellement ou complètement afin de créer un effet de claviers "superposés". La plage de chaque zone peut être conservée sur l'un des 20 emplacements mémoire. Assurez-vous que le Groupe A est actif lors de la sauvegarde de ces données car les paramètres "Zone" sont conservés dans ce groupe. Pour en savoir plus, consultez la section 3.2.1. 25
Si le mode "Zone Range" est inactif lors des changements d'octave/transposition, le changement est global : toutes les zones actives seront affectées. Si le mode "Zone Range" est actif lors des modifications, seules ces zones actives seront affectées. Les valeurs d'Octave et de Transposition pour chaque zone, tout comme les valeurs globales, peuvent être stockées dans l'un des 20 emplacements mémoire. Assurez-vous que le Groupe A est actif lors de la sauvegarde de ces données car les paramètres "Zone" sont conservés dans ce groupe. Pour en savoir plus, consultez la section 3.2.1.
3.6.6 En savoir plus sur les Program, Bank LSB et Bank MSB Nous avons vu dans la section 2.3 comment les messages de Program et de Bank peuvent être envoyés depuis votre Axiom pour sélectionner différents sons sur un ou plusieurs périphériques branchés. Quand vous envoyez ces messages, ils s'appliquent à toutes les zones actives en même temps. Quand deux zones sont sélectionnées et configurées pour la transmission de données sur des canaux différents, le message Program ou Bank est envoyé aux deux canaux. Remarque : Les messages nouveaux de Program et de Bank écrasent toujours les messages envoyés précédemment. Il est important de s'assurer que SEULES les zones souhaitées sont actives ou vous pourriez appeler involontairement des nouveaux sons sur un autre périphérique. Le dernier message de Program, Bank LSB et Bank MSB envoyé est conservé quand l'unité et peut être stocké dans l'un des 20 emplacements mémoire. Assurez-vous que le Groupe A est actif lors de la sauvegarde de ces données car les paramètres "Zone" sont conservés dans ce groupe. Pour en savoir plus, consultez la section 3.2.1.
Chaque contrôleur physique de votre Axiom peut être affecté à son propre canal individuel, vous permettant de contrôler plusieurs instruments en même temps. Il est aussi possible de lier un contrôleur physique avec une zone ou avec le Global Channel.
Uniquement les versions à 49 et 61 touches : <
Remarquez que bien qu'un contrôleur physique puisse être lié à une zone, si vous souhaitez conserver cette affectation dans l'un des 20 emplacements mémoire, il est nécessaire de sélectionner le groupe auquel il appartient. Le Group A ne couvre pas cela. 3.6.7.2 A propos des messages SysEx et Device ID Lors de la transmission de messages SysEx (System Exclusive), le numéro de canal pour un contrôle physique individuel ne définit pas un canal de transmission, mais un Device ID. C'est une différence indiquée sur l'écran LCD qui n'affiche PAS le "C" de canal. Les Device ID sont dans l'intervalle 00 à 127. Dans la plupart des cas, vous devriez régler le device ID sur 127, qui est une valeur qui permet aux messages SysEx d'être reçu par tous les périphériques branchés. Veuillez noter que le Device ID assigné à un contrôleur ne peut pas être changé à l'aide du bouton "Dev. ID". Ce bouton est utilisé pour faire varier le Device ID global de l'Axiom. Pour plus d'informations sur le Device ID et les messages SysEx, veuillez vous reporter à la 5.3.
Le Global Channel de l'Axiom peut être modifié facilement et à la volée. Tout contrôleur physique ou zone qui est affecté au canal 00, transmettra sur le canal spécifié en tant que Global Channel. Le Global Channel peut être stocké dans l'un des 20 emplacements mémoire, dans la mesure ou le groupe A est sélectionné.
Le terme "Contrôles du Groupe A" fait référence à la molette de pitch bend, celle de modulation, l'aftertouch, la pédale de sustain et la pédale d'expression. Chacun de ces contrôles est différent des autres contrôles sur votre Axiom car ils peuvent être programmés pour être actifs ou non dans chaque zone indépendamment. Ceci signifie par exemple que la pédale de sustain peut être configurée pour fonctionner avec la zone 1, mais désactivée dans la zone 2, ou la molette de pitch peut être activée pour la zone 3, mais désactivée dans la zone 1. Pour que les contrôleurs du groupe A transmettent sur toutes les zones, les assignations de canaux doivent avoir la valeur 0. Si un contrôleur de groupe A est assigné à un canal autre que 0, il se comportera comme tous les autres contrôles de votre Axiom. Lorsque vous appuyez sur la touche MIDI ASGN et qu'un contrôleur du groupe A est sélectionné, le message MIDI que vous affectez à ce dernier s'applique à toutes les zones activées à cet instant. Ceci signifie que le CC MIDI que vous avez assigné au contrôleur de groupe A sera transmis sur tous les canaux auxquels les zones sélectionnées ont été assignées. Pour éviter que le contrôleur du groupe A ne transmette sur plus d'une zone active, assignez-le au canal de zone désiré. Ceci évitera qu'il ait un effet sur les autres zones, dans la mesure où elles ne sont pas affectées au même canal.
Uniquement les versions à 49 et 61 touches : <
Uniquement les versions à 49 et 61 touches : < 2" et "Data 3". La méthode ci-dessus fera basculer la valeur du bouton à chaque fois que vous l'enfoncerez. Il est possible de configurer le bouton pour l'envoi d'une valeur lorsqu'on l'enfonce et l'envoi d'une autre valeur lorsqu'on le relâche.
De nombreux synthétiseurs ou logiciels actuels peuvent recevoir et traiter des messages MIDI RPN et NRPN (“registered parameter number” et “non registered parameter number”) pour permettre un contrôle sur toute une gamme d'options et de réglages. Toutefois, les messages RPN/NRPN sont différents de la plupart des autres informations MIDI : il s'agit de deux messages MIDI ou plus qui ont été envoyés en séquence. Traditionnellement, vous deviez envoyer de multiples messages MIDI manuellement et un par un pour modifier un réglage RPN/NRPN sur votre synthétiseur ou logiciel audio. Cela peut vite devenir compliqué ou très lent sur de nombreux contrôleurs. L'Axiom simplifie la procédure en combinant les messages RPN/NRPN les plus courants et en les rendant accessibles comme s'ils étaient juste des contrôleurs MIDI supplémentaires. En plus des contrôleurs MIDI habituels, de 0 à 127, l'Axiom vous permet d'accéder aux options RPN/NRPN grâce aux contrôleurs de 128 à 156. La quantité de nombres de contrôleurs MIDI supplémentaires dépend du type de contrôleur (encodeurs rotatifs, curseur, pad, etc.). Les listes des messages RPN/NRPN compatibles et des numéros de contrôleurs MIDI étendus (triés par type de contrôleur) peuvent être trouvées en Annexes D, E, F et G. Une fois affecté à l'un de vos contrôles Axiom, les messages combinés RPN/NRPN complets seront transmis simplement en manipulant un curseur, en utilisant l'un des encodeurs ou n'importe quel autre contrôleur d'Axiom. L'affectation des messages RPN ou NRPN à un curseur ou un encodeur se fait de la même façon que pour celle d'un contrôleur MIDI habituel.
Utilisez le tableau en Annexe H pour convertir aisément des valeurs hexadécimales en valeurs décimales. Pour une description détaillée des données RPN/NRPN, voir la section 5.2.

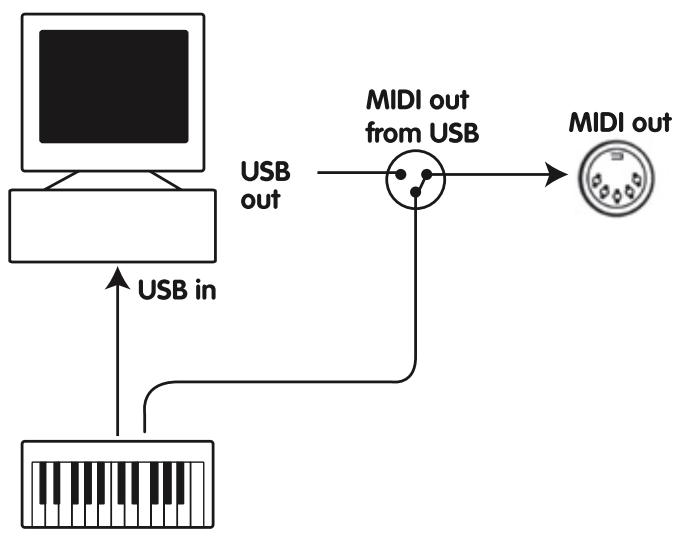

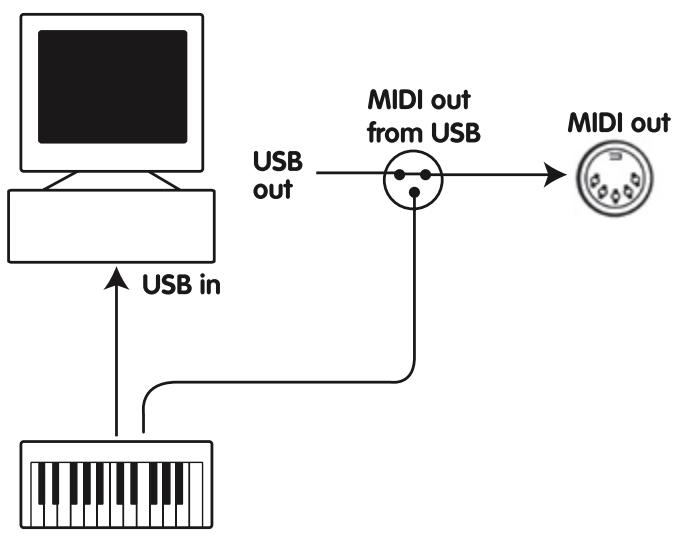

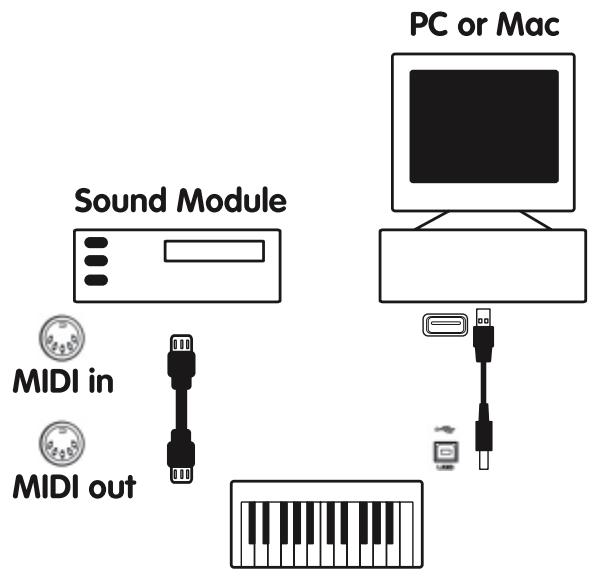

(comme lors de la lecture de pistes MIDI dans votre séquenceur logiciel), vous devrez activer le mode "MIDI Out depuis USB" et vous assurez que le port de sortie de votre Axiom est bien sélectionné en tant que périphérique de sortie MIDI dans votre logiciel, sur l’ordinateur. Les schémas suivants clarifient l'itinéraire des informations MIDI quand le mode "MIDI out depuis USB" est actif (on) ou pas (off) :

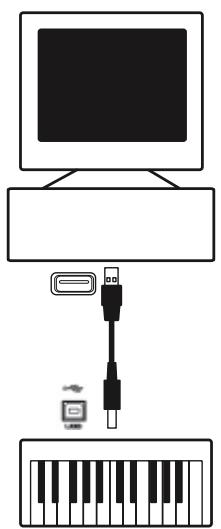

Pour utiliser l'Axiom avec votre séquenceur, vous aurez besoin de le régler de façon à ce que l'Axiom soit reconnu en tant que périphérique d'entrée MIDI du séquenceur. Vous devez choisir un périphérique de sortie MIDI qui soit capable de produire du son quand il reçoit des données MIDI. Cela peut être la carte son de votre ordinateur (si celle-ci possède une table d’onde intégrée), un instrument VST ou un module de son branché à un port MIDI qui est à son tour branché sur votre ordinateur.Veuillez consulter le manuel de l'utilisateur de votre séquenceur pour plus d'informations sur la question. La section 1.3.3 de ce manuel, "Utilisation de l'Axiom avec vos logiciels" décrit comment l'Axiom apparaît dans la fenêtre des préférences des périphériques de votre séquenceur. Une fois l'Axiom réglé pour communiquer avec le séquenceur, les données circuleront vers le séquenceur et seront dirigées vers le synthé virtuel dans le logiciel séquenceur ou envoyées vers un module de son externe via le port de sortie MIDI. Le synthétiseur virtuel ou module de son externe transformeront les données MIDI en sons audibles.Vous pourrez alors enregistrer et modifier votre performance MIDI dans votre séquenceur.
Face à l'évolution, la complexification des périphériques MIDI et de la quantité de sons qu'ils contiennent, les messages de changement de banque furent incluent dans les caractéristiques pour permettre d'accéder à plus de 128 sons. Chaque banque contient 128 différents sons qui peuvent être obtenus via la commande de changement de programme standard. Grâce à la commande étendue de changement de banque 14-bit, il y a désormais 16 384 banques disponibles, proposant chacune 128 sons. Techniquement parlant, les 7 premiers bits d'un message de changement de banque sont envoyés sous la forme d'un seul octet, appelé "Bank LSB". Les 7 derniers bits sont spécifiés par un autre octet appelé "Bank MSB". La "Bank LSB" est plus souvent utilisée. Elle autorise 128 changements de banque et évite souvent l'envoi d'un "Bank MSB". Quasiment tous les périphériques MIDI répondent aux commandes de changement de programme et nombreux sont organisés selon la liste GM. Dans tous les périphériques "General MIDI", les différents sons sont toujours organisés de la même façon : ainsi les sons de piano sont toujours à leur place, ceux des cordes aussi et ainsi de suite. Tous les périphériques GM (qu'ils soient des modules matériel ou logiciel) sont clairement identifiés en tant que tel, de façon à ce que vous sachiez qu'ils sont organisés selon la structure "General MIDI". Ainsi, quand un périphérique GM reçoit un changement de programme MIDI, il fait appel au type de son espéré dans la gamme des sons GM. Tous les périphériques non-GM font appel à des sons uniques depuis leur mémoire quand ils reçoivent des changements de programme. Étant donné que les sons dans un périphérique non-GM ne sont pas rangés dans un ordre particulier, vous devrez jeter un oeil au périphérique lui-même pour voir quel son vous souhaitez et où le trouver. De nombreux instruments VST tel que ceux du FM7 de Native Instruments ou les modules de synthé de Reason ne sont pas des périphériques GM. Les messages de changement de banque sont pratiques pour aller chercher des sons dans la plus grande bibliothèque dont dispose votre module de son ou synthé logiciel. Les périphériques à base des spécifications GS de Roland et XG de Yamaha exigent de spécifier un changement de banque pour accéder aux voix et effets supplémentaires que ces périphériques fournissent. L'Axiom simplifie le processus d'envoi de données Program, Bank LSB et Bank MSB. Reportez-vous à la 2.3 pour ce faire. 34
Les contrôleurs MIDI 98 et 99 représentent les NRPN LSB et MSB respectivement tandis que 100 et 101 représentent les RPN LSB et MSB (voir la liste des contrôleurs MIDI dans l'Annexe D). Pour transmettre un NRPN/RPN, ces deux messages de contrôleurs sont envoyés avec la valeur spécifiée par l'utilisateur correspondante. Un message et une valeur de contrôleur supplémentaires doivent être envoyés pour spécifier l'ajustement de valeur (grossier ou fin). La valeur est spécifiée par le numéro de contrôleur 6 (Data entry) pour les ajustement grossiers, et par le numéro 38 pour les ajustements fins. Une liste des NRPN sera toujours fournie dans le manuel de l'utilisateur d'un appareil qui reçoit des messages NRPN. Il est primordial que les messages NRPN MSB et LSB soient toujours envoyés simultanément. Ils sont tous deux spécifiés dans le manuel de l’appareil. Le fabricant de votre appareil peut avoir uniquement spécifié les numéros au format hexadécimal. Dans ce cas, veuillez vous reportez à l'Annexe H pour traduire la valeur en valeur décimale. Votre Axiom facilite la transmission NRPN. Reportez-vous à la section 3.8.3 pour ce faire.
Les messages System Exclusive (SysEx) ont été définis dans la spécification MIDI pour permettre à des périphériques individuels d'avoir un contrôle individuel par MIDI. Le format des messages SysEx permet à presque n'importe quelle fonction d'être réalisée par MIDI, pour autant que le périphérique récepteur soit capable de traduire le message SysEx et d'agir en conséquence. Ceci permet à des périphériques d'envoyer notamment des données de mémoire de samples audio, des dumps mémoires, des réglages de contrôleurs et bien plus encore. Cela permet également aux contrôleurs d'un périphérique d'être contrôlés par un autre périphérique. Il n'est pas possible de programmer votre propre message SysEx dans l'Axiom. Certains messages SysEx très utiles sont pourtant programmés. Ils sont accessibles en assignant le message CC MIDI approprié à un contrôleur (voir Annexe D à G). Il est à noter qu'un message SysEx n'est pas transmis sur un canal spécifié. Tous les messages SysEx contiennent un Device ID utilisé pour identifier celui des périphériques connectés qui doit répondre au message SysEx. Tous les autres périphériques sont ignorés. Si vous utilisez un message SysEx avec l'Axiom, le canal global est ignoré. Quand vous pressez sur la touche de "Chan Assign", au lieu d'entrer un canal pour le contrôleur, vous entrerez un device ID. En effet, l'écran LCD affichera un numéro à 3 chiffres et non pas un numéro à deux chiffres précédé d'un "c". Les Device ID sont compris dans l'intervalle 00 à 127. 127 est le réglage de numéro de périphérique par défaut sur l'Axiom. Ce réglage transmet le message SysEx à tous les périphériques. Bien qu'il ne soit pas possible de programmer les contrôleurs de l'Axiom avec vos propres messages SysEx, il existe des applications qui peuvent recevoir un signal d'entrée MIDI et transmettre un message différent, défini par l'utilisateur.Vous pouvez programmer vos propres messages SysEx dans le logiciel de traduction, tel que MIDI OX (www.midiox.com), puis traduire les données entrantes en provenance du clavier dans vos propres données SysEx, selon le contrôleur que vous utilisez. Et enfin... Si vous avez toujours des soucis avec l'une des options de votre Axiom, consultez le guide de dépannage à suivre, qui répond à certaines des questions les plus fréquentes. Si vous n'arrivez toujours pas à trouver une réponse, n'hésitez pas à contacter un technicien d'assistance M-Audio pour plus d'aide. Les informations sur l'assistance sont données après le guide de dépannage ci-dessous.
Velocity On (vélocité activée)
146 Comment utiliser l'Axiom avec Ableton Live Ableton Live n'a pas d'affectations de contrôleur MIDI par défaut mais il est possible d'en faire un vous même et ce en tout simplicité grâce à la fonction MIDI Learn (apprentissage MIDI). Mieux vaut utiliser le Preset 17 avec Live, car il est programmé avec une sélection de contrôleurs MIDI non affectés. 1)
< échantillons du module Impulse de Live.
Pour sélectionner votre clavier Axiom en tant que périphérique d'entrée MIDI dans Minimonsta : < filtre de cut-off et la résonance. Les autres pads peuvent être affectés aux contrôles de votre choix. Pour affecter les pads, maintenez "SHIFT" (Windows) ou "CONTROL" (Mac) enfoncées et cliquez sur un contrôle. Assurez-vous que le "MIDI learn" est coché dans la boîte de dialogue des réglages Global MIDI Map de TimewARP. Puis, pressez un pad.
Darbuka et Latigo de Wizoo sont des plug-ins VST/AU/RTAS, vous devrez donc accéder à ces applications depuis l'application hôte. Assurez-vous que l'entrée MIDI vers l'hôte est bien réglée sur le clavier Axiom. Paramétrez l'une des pistes dans l'hôte pour sortir vers Darbuka ou Latigo. Veuillez consulter la documentation de l'hôte pour voir comment faire. Pour profiter au maximum du preset Wizoo, l'hôte doit être paramétré de façon à transmettre sur tous les canaux MIDI vers Darbuka ou Latigo.
Chaque module de reason dispose d'un preset dédié, sauf Redrum. Redrum est toujours déclenché par les pads de déclenchement quelque soit le preset de Reason que vous avez sélectionné. Pour régler le clavier Axiom de façon à contrôler le module Reason choisi : <
Le Preset 20 est semblable au 17 mais les encodeurs sont réglés pour envoyer des messages d'augmentation ou de réduction pour les contrôleurs MIDI assignés. Les encodeurs enverront des données au format relatif (binaire décalé) quand ce preset est sélectionné.
Ces presets utilisent les affectations contrôleur MIDI qui ne sont pas définies dans les caractéristiques MIDI générales. De plus, les encodeurs sont réglés pour utiliser des formats d'envoie de données sans-fin. Le Preset 18 offre un format de données d'augm/ réduc utilisé par les instruments VST de Linplug tel que daOrgan et CronoX. Le Preset 20 offre une méthode d'augm/réduc utilisée par Native Instruments dans des applications comme Reaktor et Absynth. Étant donné que la majorité de ces applications utilisent une option d'apprentissage MIDI (MIDI Learn) pour l'affectation des contrôleurs à leur différents paramètres, vous devrez consulter la documentation de votre application pour voir comment faire. Le Preset 19 couvre une autre méthode d'augm/réduc dite "complément à deux".
© 2006 Avid Technology, Inc.Tous droits réservés. Les caractéristiques du produit, les spécifications, la configuration système minimale et la disponibilité peuvent être modifiées sans avertissement. Avid, M-Audio et Axiom sont soit des marques commerciales soit des marques déposées de Avid Technology, Inc. Toutes les autres marques contenues dans ce document sont la propriété de leurs propriétaires respectifs. 47
