Type de produit	Interface audio USB
Marque	M-AUDIO
Modèle	Transit USB
Connectivité	USB 1.1 (pleine vitesse)
Résolution audio	16 bits et 24 bits, linéaire PCM
Fréquences d'échantillonnage	8, 9.6, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48, 88.2, 96 kHz
Entrées	1x entrée analogique micro/ligne (mini-jack 3.5 mm stéréo) ou optique S/PDIF (via adaptateur TOSLink fourni), détection automatique
Sorties	1x sortie analogique ligne (mini-jack 3.5 mm stéréo, compatible casque), 1x sortie numérique optique S/PDIF (TOSLink)
Alimentation	Via port USB (bus-powered), aucun adaptateur secteur requis
Compatibilité OS	Windows 98SE/ME/2000/XP, Mac OS 9.2.2, Mac OS X 10.2.4+
Formats audio supportés	WDM, MME, ASIO (Windows), SoundManager, CoreAudio, ASIO (Mac)
Performances (entrée)	Plage dynamique: 100 dB, SNR: 100 dB, THD+N: -90 dB (0.00316%)
Performances (sortie)	Plage dynamique: 104 dB, SNR: 104 dB, THD+N: -94 dB (0.00316%)
Voyant LED	Bleu, indique l'alimentation et la connexion USB active
Dimensions (L x l x H)	Environ 80 x 50 x 20 mm
Poids	Environ 50 g
Matériau du boîtier	Plastique noir, finition mate
Contenu de l'emballage	Interface Transit USB, câble USB, adaptateur TOSLink/mini-optique, CD de pilotes, guide utilisateur, carte de garantie
Garantie	1 an (pièces et main-d'œuvre)
Fonctionnalités spéciales	Entrée micro avec alimentation fantôme (pour micros electret), détection automatique entrée analogique/optique, mode Dolby Digital/DTS pass-through

FOIRE AUX QUESTIONS - TRANSIT USB M-AUDIO

Comment installer Transit USB sur Windows XP ?

Insérez le CD fourni, exécutez l'installateur, redémarrez, puis branchez Transit USB. Windows détectera le nouveau matériel et installera les pilotes automatiquement. Si une alerte de non-validation apparaît, cliquez sur 'Continuer'.

Puis-je utiliser Transit USB avec un micro à condensateur ?

Oui, l'entrée analogique fournit une tension de +5 V pour alimenter les micros à condensateur electret. Branchez votre micro sur l'entrée mini-jack 3.5 mm.

Comment sélectionner la fréquence d'échantillonnage ?

Ouvrez le panneau de configuration de Transit USB (icône dans la barre des tâches sous Windows, ou via le tableau de bord sous Mac). Choisissez le mode souhaité dans le menu déroulant, par exemple 24 bits/48 kHz.

Que faire si l'audio est saccadé ou grésille ?

Augmentez la latence (taille du tampon) dans le panneau de configuration de Transit USB. Passez de 'Medium' à 'Large' pour réduire la charge CPU.

Comment utiliser la sortie numérique optique ?

Retirez le capuchon de protection de la sortie optique, branchez un câble TOSLink standard. Pour un signal multicanal (Dolby/DTS), sélectionnez le mode 'Dolby Digital/DTS pass-through' dans le panneau de configuration.

Puis-je enregistrer et écouter simultanément en 96 kHz ?

Non, en raison des limites de bande passante USB 1.1, les fréquences supérieures à 48 kHz ne supportent pas le mode full-duplex. Vous ne pouvez qu'enregistrer OU écouter à 88,2 ou 96 kHz.

Quels logiciels audio supportent Transit USB sous Windows ?

Transit USB est compatible avec les pilotes WDM/MME (pour la plupart des logiciels) et ASIO (pour des applications comme Cubase, Reason, Live, Logic). Les pilotes ASIO s'installent automatiquement.

Comment configurer Transit USB comme périphérique audio par défaut sous Windows ?

Allez dans Panneau de configuration > Sons et périphériques audio (ou équivalent). Sous l'onglet Audio, sélectionnez 'Transit USB' pour la lecture et l'enregistrement. Validez par OK.

Mon ordinateur ne reconnaît pas Transit USB, que faire ?

Vérifiez que le câble USB est bien connecté et que le port USB est actif. Si le voyant bleu ne s'allume pas, essayez un autre port USB. Réinstallez les pilotes à partir du CD en suivant la procédure d'installation.

Comment utiliser Transit USB avec un casque ?

Branchez votre casque sur la sortie analogique (mini-jack 3.5 mm stéréo). Le volume se règle via les commandes de volume logicielles de Windows ou Mac. La sortie casque est compatible avec les casques standards.

MODE D'EMPLOI TRANSIT USB M-AUDIO

Contenu de l'emballage 4

Caractéristiques de Transit USB 4

Connexions de Transit USB 6

Installation logicielle 7

Windows XP 7

Installation sous Windows 2000 10

Installation sous Windows ME 13

Installation sous Windows 98SE 16

MacOS 9.2.2 20

Mac OSX 21

Connexions audio de Transit USB 23

Sorties 23

Entrées 24

Panneau de configuration de Transit USB 25

Mode d'opération 25

Transit USB et les pilotes Windows Media 26

WDM/MME 26

ASIO 26

Transit USB et le système audio de Macintosh 27

Mac OS 9.2.2 27

ASIO 27

Mac OS X 27

Enregistrement de produit 28

Merci d'avoir besoin de Transit USB de M-Audio. Transit USB est une solution audio compacte et professionnelle pour les ordinateurs Windows ou Macintosh*. Cette dernière utilisant la connectivité USB, vous n'avez pas besoin de démonter votre ordinateur ou de blocs d'alimentation externes. Transit USB vous propose de l'audio numérique 24 bits et des fréquences d'échantillonnage oscillant entre 8kHz et 96kHz, ainsi que la souplesse des connecteurs analogiques et numériques optiques. Léger, vous pouvez l'emmener partout avec vous.

Veuillez prendre quelques minutes pour lire ce petit guide de l'utilisateur. Vous y apprendrez comment installer Transit USB sur votre ordinateur et comment tirer le meilleur parti de cette interface audio.

Voiture ordinaire doit disposer de la configuration minimale requise

Contenu de l'emballage

Dans la boîte de Transit USB vous trouverez les éléments suivants :

L'interface audio Transit USB. Un (1) câble USB standard. Un (1) adaptateur TOSLink - connecteur optique 1/8" - Un CD de pilotes M-Audio (inclut un logiciel d'installation des pilotes) Le guide de l'utilisateur et une carte de garantie

Caractéristiques de transit USB

• Connexion USB I.1 en entrée et sortie
• Entrée S/PDIF optique sur mini-jack 1/8" ou entrée micro/ligne analogue sur mini-jack 1/8" Sortie S/PDIF optique et sortie de ligne 1/8" analogue (mini jack) Boîtier en plastique plat et élégant avec voyant d'alimentation bleu
• Alimentation exclusivement via USB (aucun bloc d'alimentation requis) Garantie un an

Caractéristiques techniques

• Transit est compatible avec les fréquences d'échantillonnage suivantes (Hz) : 8000, 9600, 11025, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 88200* et 96000
• Prise en charge de l'entrée/sorting PCM linéaire 16 bits et 24 bits, ainsi que de la transmission de signal AC-3 16 bits via la sortie S/PDIF TOSLink
• Prise en charge des normes audio ASIO, WDM, MME, SoundManager et CoreAudio
• La prise d'entrée hybride (optique/analogique) détecte automatiquement le caractère analogique ou numérique optique du signal lié à l'entrée. L'entrée micro mini-jack fournit l'alimentation nécessaire au fonctionnement des micros à condensateur electret.
• Niveau d'entrée et de sortie contrôls via logiciel (avec les commandes de volume standard de Windows ou de Mac OS) Performances audio :
• Entrée : plage dynamique 100 dB (typique, -60 dB en entrée, pondérée A) ; rapport signal-bruit : 100 dB (typique, pondéré A) ; THD+N : -90 dB = 0,00316 % (typique)
• plage dynamique 104 dB (typique, -60 dB en entrée, pondérée A) ; rapport signal-bruit : 104 dB (typique, pondéré A) ; THD+N : -94 dB = 0,00316 % (typique)

*Transit USB ne prend pas en charge l'enregistrement analogique à 88200 Hz.

Pentium II 350 MHz. 64 Mo de RAM Windows 98 SE, Windows ME, Windows 2000 ou Windows XP Lecteur CD - Port USB 1.1isable

Recommande:

G3, G4, iMac, iBook ou PowerBook munis d'un port USB intégré 128 Mode RAM Lecteur DVD Mac OS X Jaguar version 10.2.4 ou supérieure

Connexions de transit USB

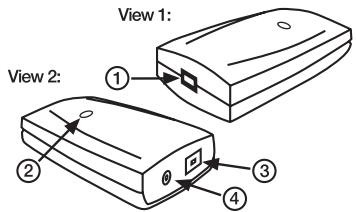

Veuillez trouver ci-dessous une illustration de Transit USB, accompagnée d'une description de ses connecteurs et des fonctions qui leur sont attribuées.

1. Connecteur USB: raccordez-y l'extrémité péripérique carrée du cable USB fourni. 2. Voyant d'alimentation: ce voyant prend une couleur bleu vif lors que Transit est alimenté par le port USB. Ceci se produit lorsque Transit USB detecte une connexion USB valide à votre ordinateur, ce dernier étant allumé et le port USB activé. 3. Sortie de ligne analogue: cette prise accepte des fiches mini-jack stéreo de 1/8". Il s'agit

du format de connexion normalement utilisé par les appareils audio portables et les haut-parleurs d'ordinateur. Si vous souhaitez connecter Transit USB à votre chaîne stéreo, procurez-vous un cable ou un adaptateur disposant d'une fiche stéreo 1/8" à une extrémité et de deux fiches RCA males à l'autre. Les caractéristiques électriques de cette sortie permettent également la connexion d'un casque stéreo.

1. Sortie numérique optique : il s'agit d'un connecteur optique standard conçu pour transmettre de l'audionumérique (on l'appelle parfois connecteur TOSLink), auquel vous pouvez brancher un cable numérique optique standard. Ce port peut transmettre en sortie de l'audionumérique stéreo ou de l'audio multicanal codé numérique. La sortie optique de Transit USB est fournie avec une protection en plastique. Ôtez celle-ci lors de son utilisation et remettez-la pour transporter votre interface.
2. Entrée micro/ligne optique/analogique : ce jack hybride optique/analogique accepte une entrée analogue via une fiche mini stéreo 1/8" standard ou une entrée numérique optique si vous utilisez l'adaptateur mini-optique fourni. Le jack d'entrée détecte automatiquement le caractère analogique ou numérique de l'entrée. L'entrée analogique accepte également une entrée de niveau micro et fournit l'alimentation nécessaire au fonctionnement des micros à condensateur electret.

Installation logicielle

Transit USB est fourni avec un logiciel qui lui permet de communiquer avec votre ordinateur (Mac ou PC) et avec votre système d'exploitation. Repérez la section correspondant à votre ordinateur et à votre système d'exploitation et suivez les instructions ci-dessous pour installer les pilotes.

Transit USB est livré avec un cable USB standard. Connectez l'extrémité carrée du cable à Transit USB et l'extrémité plate au port USB de votre ordinateur. NE branchez Transit USB au port USB de votre ordinateur QUE lorsque vous êtes invité à le faire.

I. Placez le CD d'installation de Transit USB dans votre lecteur CD. NE BRANCHEZ PAS encore Transit USB au port USB de votre ordinateur. Parcourez le contenu du CD et double-cliquez sur le dossier Transit USB. Double-cliquez sur l'icône Transit USB. 2. La fenêtre M-Audio Transit USB Installer (programme d'installation de Transit USB)

apparaît, vous demandant de confirmer l'installation de Transit USB. Cliquez sur Suivant.

1. Le programme d'installation copie les fichiers Transit USB sur le disque dur de votre ordinateur.

1. Au cours de l'installation, pourrait apparaître plusieurs fois une fenêtre vous prévenir que les pilotes n'ont pas passé le test du logo Windows. Cliquez sur Continuer.

1. Après l'installation des pilotes, la fenêtre CD Performance Enhancements (optimisation des performances CD) apparait. Les réglages d'optimisation des performances pour la lecture des CD et des DVD sont sélectionnés par défaut. Nous vous recommendons de ne pas désélectionner ces réglages sauf si vous êtes sur qu'ils ne sont pas compatibles avec ce matériel.

1. Windows vous demande de redémarrer votre ordinateur. Cliquez sur Terminer afin de redémarrer votre système.

1. Au redémarrage de l'ordinateur, l'icône du panneau de configuration de Transit USB apparait dans la barre des tâches. Connectez Transit USB au port USB de votre ordinateur. Windows affiche la boîte de dialogue Nouveau matériel détecté et ouvre l'assistant Ajout de nouveau périphérique.
2. Sélectionnez l'option Installer le calculi automatique (recommandée), puis cliquez sur Suivant.

1. L'Assistant Ajout de nouveau périphérique copie les fichiers nécessaires sur votre disque dur. Une fenêtre indiquant que les pilotes n'ont pas passé le test du logo Windows apparaît éventuellement ; cliquez sur Continuer pour terminer l'installation. Cliquez sur Terminer.

1. Pour accéder aux règles de votre interface, double-cliquez sur l'icône du panneau de configuration de Transit USB. Consultez la section "Le Panneau de configuration de Transit USB" pour obtenir des informations concernant les différents règles du panneau de configuration.

Installation sous windows 2000

Important : veuillez vous assurer que le Service Pack 3 est installé sur votre système. Pour obtenir cette mise à jour, rendez-vous dans la section des téléchargements Microsoft sur www.microsoft.com

Remarque: Transit USB requiert Microsoft DirectX version 8.1 ou supérieure. Le programme d'installation de Transit USB vérifie qu'elle est la version de DirectX installée sur votre système et procède à l'installation de sa dernière mise à jour. Celle-ci est ignorée si votre système est muni de DirectX version 8.1 ou supérieure.

I. Placez le CD d'installation de Transit dans votre lecteur CD. NE BRABCHEZ PAS encore Transit USB au port USB de votre ordinateur. Parcourez le contenu du CD et double-cliquez sur le dossier Transit USB. Double-cliquez sur l'icone Transit USB. 2. La fenêtre M-Audio Transit USB Installer apparait, vous demandant de confirmer

L'installation de Transit USB. Cliquez sur Suivant.

1. Le programme d'installation copie les fichiers Transit USB sur le disque dur de votre ordinateur.

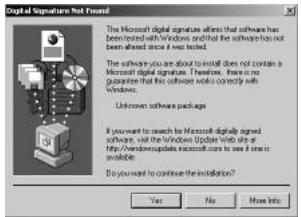

1. La fenêtre Digital Signature (signature numérique) apparait, vous indiquant que les pilotes ne contiennent pas de signature numérique Microsoft. Cliquez sur Oui.

1. Après l'installation des pilotes, la fenêtre CD Performance Enhancements apparait. Les réglages d'optimisation des performances pour la lecture des CD et des DVD sont sélectionnés par défaut. Nous vous recommendons de ne pas désélectionner ces réglages sauf si vous êtes sur qu'ils ne sont pas compatibles avec votre matériel.

1. Si vous avez sélectionné l'optimisation des performances pour la lecture des DVD, vous serez invité à redémarrer votre ordinateur. Cliquez sur Terminer afin de redémarrer votre système.

1. Au redémarrage de l'ordinateur, l'icône du panneau de configuration de Transit USB apparait dans la barre des tâches. Connectez Transit USB au port USB de votre ordinateur. Windows affiche la boîte de dialogue Nouveau matériel détecté et ouvre l'assistant Ajout de nouveau périphérique.
2. Sélectionnez l'option Installer le logiciel automatiquement (recommandé), puis cliquez sur Suivant.

1. L'Assistant Ajout de nouveau périphérique copie les fichiers nécessaires sur votre disque dur. Une fois l'installation achevée, cliquez sur Terminer.

1. Pour accéder aux règles de votre interface, double-cliquez sur l'icône du panneau de configuration de Transit USB. Consultez la section "Le Panneau de configuration de Transit USB" pour obtenir des informations concernant les différents règles du panneau de configuration.

Installation sous windows me

Remarque: Transit USB requiert Microsoft DirectX version 8.1 ou supérieure. Le programme d'installation de Transit USB vérifie qu'elle est la version de DirectX installée sur votre système et procède à l'installation de sa dernière mise à jour. Celle-ci est ignorée si votre système est muni de DirectX version 8.1 ou supérieure.

I. Placez le CD d'installation de Transit dans votre lecteur CD. NE branchez PAS encore Transit USB au port USB de votre ordinateur. Parcourez le contenu du CD et double-cliquez sur le dossier Transit USB. Double-cliquez sur l'icone Transit USB. 2. La fenêtre M-Audio Transit USB Installer apparait, vous demandant de confirmer l'installation de Transit USB. Cliquez sur Suivant.

1. Le programme d'installation copie les fichiers Transit USB sur le disque dur de votre ordinateur.

1. Après l'installation des pilotes, la fenêtre CD Performance Enhancements apparait. Les réglages d'optimisation des performances pour la lecture des CD et des DVD sont sélectionnés par défaut. Nous vous recommendons de ne pas désélectionner ces réglages sauf si vous êtes sur qu'ils ne sont pas compatibles avec votre matériel.

1. Les fichiers des pilotes sont à présent copiés sur votre disque dur. Vous êtes invité à redémarrer votre ordinateur. Cliquez sur Terminer afin de redémarrer votre ordinateur.

1. Au redémarrage de l'ordinateur, l'icône du panneau de configuration de Transit USB apparait dans la barre des tâches. Connectez Transit USB au port USB de votre ordinateur.
2. L'Assistant Ajout de nouveau périphérique copie les fichiers nécessaires sur votre disque dur.

1. Si vous utilisez une version antérieure de Windows ME, il vous est demandé de

Remplacez le fichier ksuser.dll. Cliquez sur Oui.

1. Si vous utilisez une version ancienne de Windows ME, il vous est demandé de remplacer le fichier stream.sys. Cliquez sur Oui.

1. Pour accéder aux règles de votre interface, double-cliquez sur l'icône du panneau de configuration de Transit USB. Consultez la section "Le Panneau de configuration de Transit USB" pour obtenir des informations concernant les différents règles du panneau de configuration.

Installation sous windows 98SE

Remarque: Transit USB requiert Microsoft DirectX version 8.1 ou supérieure. Le programme d'installation de Transit USB vérifie la version de DirectX installée sur tout système et procède à l'installation de sa dernière mise à jour. Celle-ci est ignorée si ce système est muni de DirectX version 8.1 ou supérieure.

I. Placez le CD d'installation de Transit USB dans votre lecteur CD. NE BRANCHEZ PAS encore Transit USB au port USB de votre ordinateur. Parcourez le contenu du CD et double-cliquez sur le dossier Transit USB. Double-cliquez sur l'icône Transit USB.

1. La fenêtre M-Audio Transit USB Installer apparait, vous demandant de confirmer l'installation de Transit USB. Cliquez sur Suivant.

1. Le programme d'installation copie les fichiers Transit USB sur le disque dur de votre ordinateur.

1. Après l'installation des fichiers des pilotes, la fenêtre CD Performance Enhancements apparait. Les réglages d'optimisation des performances pour la lecture des CD et des DVD sont sélectionnés par défaut. Nous vous recommendons de ne pas désélectionner ces réglages sauf si vous êtes sur qu'ils ne sont pas compatibles avec votre matériel.

1. Les fichiers des pilotes sont à présent copiés sur votre disque dur. Vous êtes invité à redémarrer votre ordinateur. Cliquez sur Terminer afin de redémarrer votre ordinateur.

1. Au redémarrage de l'ordinateur, l'icône du panneau de configuration de Transit USB apparait dans la barre des tâches. Connectez Transit USB au port USB de votre ordinateur. Windows affiche la boîte de dialogue Nouveau matériel détecté et lance l'Assistant. Sélectionnez l'option par défaut Rechercher le meilleur pilote pour votre périphérique et cliquez sur Suivant.

1. Windows vous demande de rechercher le pilote. Décochez toutes les cases à l'exception de Spécifier l'emplacement. Cliquez sur Suivant.

1. Windows vous demande ce que vous souhaitez installer. Sélectionnez l'option par défaut Le pilote mis à jour (recommandé) et cliquez sur Suivant.

1. Dans certains cas, Windows vous demandera d'insérer le CD de Windows. Dans ce cas, insérez le CD et, dans l'Explorateur Windows, cliquez sur votre lecteur CD. Sélectionnez Win98SE pour ouvrir le dossier et cliquez sur OK.

1. Selon la version de Windows, vous serez invité à redémarrer votre ordinateur afin d'actualiser le fichier stream.sys. Cliquez sur Oui.

1. L'Assistant Ajout de nouveau périphérique copie les fichiers nécessaires sur votre disque dur. Une fois l'installation achevée, cliquez sur Terminer.

1. Pour accéder aux règles de votre interface, double-cliquez sur l'icône du panneau de configuration de Transit USB. Consultez la section "Le Panneau de configuration de Transit USB" pour obtenir des informations concernant les différents règles du panneau de configuration.

MacOS 9.2.2

1. Insérez le CD d'installation de Transit USB dans le lecteur CD. AutoRun lance automatiquement le CD et vous permet d'en voir le contenu. 2. A présent, double-cliquez sur l'icone M-Audio Transit USB Installer. 3. Cliquez sur Continuer dans la fenêtre M-Powered.

1. Lisez les instructions relatives à l'utilisation de Transit, puis cliquez sur Continuer.

1. Sélectionnez un emplacement d'installation ou choisissez simplement le disque de démarrage OS 9 (emplacement par défaut). Cliquez sur Continuer.

1. Maintenant vous devrez redémarrer votre ordinateur. Cliquez sur Continuer.

1. Au redémarrage de l'ordinateur, connectez Transit USB au port USB de votre ordinateur.
2. Dans Tableaux de bord, sélectionnez Son puis l'onglet Sortie. Cliquez sur M-Audio Transit USB afin de choisir Transit USB comme périphérique audio par défaut.

I. Insérez le CD d'installation de Transit USB dans votre lecteur CD et ouvrez le CD afin d'en voir le contenu. 2. Double-cliquez sur le fichier M-Audio Transit USB Installer. dmg. Sur votre bureau apparaît alors une icône intitulée Transit USB. 3. Double-cliquez sur cette icône. Le fichier M-Audio Transit USB Installer. mpkg apparaît. Double-cliquez sur le programme d'installation. 4. À la prochaine étape, vous devrez fournir votre mot de passe d'administrateur. Pour continuer, cliquez sur le cadenas dans le coin inférieur gauche de la fenêtre (Cliquez sur le cadenas pour effectuer des

modifications). Sous Mac OS X version 10.2.2, cette boîte de dialogue s'affiche automatiquement.

1. Saisissez votre mot de passe et cliquez sur OK.
2. La fenêtre suivante vous souhaite la bienvenue dans le processus d'installation. Cliquez sur Continuer.

1. Sélectionnez votre disque dur OS X. Cliquez sur Continuer.

1. A l'invite, cliquez sur Redémarrer afin de terminer l'installation.

1. Une fois que l'ordinateur a redémarré, branchez Transit sur le port USB de votre ordinateur.
2. Allez dans les Préférences Système du menu Pomme. Sélectionnez les préférences système Son, puis cliquez sur l'onglet Sortie. Sélectionnez M-Audio Transit USB afin de désigner Transit USB comme périphérique de sortie par défaut.

Sorties

Transit USB est équipé d'une sortie stéreo analogue (mini-jack 1/8"). Cette sortie

analogique peut être connectée à des haut-parleurs actifs, à un casque ou aux entrées analogiques de votre chaîne stéreo, via un adaptateur mini-jack 1/8" - RCA.

Transit USB est également équipé d'une sortie numérique optique, autrement appelée connecteur TOSLink ou Lightpipe. Vous pouvez connecter cette sortie numérique aux entrées numériques optiques de votre système "home cinema" ou d'une chaîne stéreo, d'un graveur de CD-R ou de MiniDisc ou à tout appareil prenant en charge une entrée numérique optique à deux canaux. Lorsqu'un signal à deux canaux est émis en sortie, le signal aux sorties analogiques et numériques de Transit USB est identique.

REMARQUE: si vous souhaitez connecter Transit USB à un appareil dit d'entretiens S/PDIF coaxiales, procurez-vous le convertisseur bi-directionnel SPDIF Coaxial/Optique Co2 de M-Audio.

Cette sortie numérique optique peut également transmettre un signal audio numérique codé multicanal à partir d'une source Dolby Digital ou DTS. La sortie numérique de Transit USB prend en charge des signaux codés AC-3 16 bits. Remarque: si "Dolby Digital / DTS pass-through, 16-bit, 48000Hz" (Transfert Dolby Digital/DTS, 16 bits, 48000Hz) est sélectionné dans le panneau de configuration de Transit USB, les sorties analogiques de Transit USB sont désactivées (pour en savoir plus, consultez la section suivante).

Entrées

Transit USB est équipé d'une combinaison unique d'entrée optique/analogique acceptant une entrée analogue stéréo 1/8" standard de micro ou de niveau ligne. Cette entrée accepte également une entrée numérique optique via l'adaptateur optique TOSLink - mini fourni avec votre Transit USB. Le jack d'entrée de Transit USB détecte automatiquement le caractère analogue ou numérique de l'entrée.

L'entrée de Transit USB peut également transmettre une tension de +5V afin d'alimenter des micros à condensateur électret tels que ceux fournis avec certains produits audio pour ordinateurs.

Panneau de configuration de transit USB

Sous Windows, ouvre le panneau de configuration de Transit USB en double-cliquant sur l'icône M-Audio de la barre d'état système. Sous Mac, sélectionnez Tableaux de bord dans le menu Pomme et cliquez sur Transit USB.

Sélectionnez dans ce menu déroulant le mode utilisé par Transit USB pour envoyer et recevoir de l'audio. Options disponibles :

2 In / 2 Out (2 entrées / 2 sorties), 16 bits, 8000 - 48000 Hz - 2 In / 2 Out (2 entrées / 2 sorties), 24 bits, 8000 - 48000 Hz - 2 In / 0 Out (2 entrées / 0 sortie), 24 bits, 88200 - 96000 Hz - 0 In / 2 Out (0 entrée / 2 sorties), 24 bits, 88200 - 96000 Hz Dolby Digital / DTS pass-through, 16 bits, 48000Hz

Remarque: en raison des limitations de la largeur de bande du port USB I.1 et de certaines contraintes matérielles, les fréquences d'échantillonnage supérieures à 48000 Hz ne prennent pas en charge le mode full-duplex (entrée et sortie simultanées).

Latency (latence)

La latence est le temps mis par le signal d'entrée pour traverser votre logiciel audio et atteindre les sorties. Une taille de mémoire tampon réduite produit une latence faible, mais n'est pas adaptée à des systèmes plus lents. Ce menu déroulant permet de sélectionner la

taille de mémoire tampon utilisée par Transit USB pour gérer les flux de données audio-numériques.

Par défaut, la latence est régée sur Medium (Moyen). Ce réglage convient à la plupart des applications, mais vous pouvez également choisir un réglage inférieur. Si votre système produit un son saccadé ou des crépements lors de la lecture audio, choisissez un réglage de latence supérieur.

Transit USB et les pilotes windows media

Les pilotes Windows de Transit USB prenant en charge la norme native de Windows WDM/MME, ce qui vous permet d'utiliser Transit USB en tant que périphérique audio par défaut de votre système d'exploitation. Si Transit USB est le seul périphérique audio installé sur tout ordinateur, Windows le sélectionne automatiquement. Si vous disposez d'autres périphériques audio, vous devrez peut-être sélectionner Transit USB comme périphérique par défaut :

1. Dans le menu Démarrer, CHOISSEZ Paramètres/Panneau de configuration. 2. Lancez le panneau de configuration audio. Ce dernier s'intitule "Sons et Périphériques Audio" sous Windows XP, "Sons et Multimédia" sous Windows 2000 et Windows ME et "Multimédia" sous Windows 98 SE. Sélectionnez l'onglet Audio. 3. Dans Lecture et enregistrement, Sélectionnez Transit USB. Cliquez sur Appliquer puis sur OK pour quitter le Panneau de configuration.

Transit USB prend en charge également la norme ASIO de Steinberg, utilisée par des logiciels comme Cubase, Reason, Live, Logic et autres. Les pilotes ASIO de Transit USB s'installent automatiquement. Si vous disposez d'autres périphériques audio sur votre ordinateur, vous devrez peut-être sélectionner Transit USB en tant que périphérique ASIO dans votre logiciel audio. Pour plus de détails, consultez les instructions de votre logiciel audio.

Transit USB et le système audio de macintosh

Sous Mac OS 9, Transit USB prend en charge la norme Sound Manager d'Apple. Pour choisir Transit USB en tant que périphérique audio par défaut :

1. Dans le menu Pomme, sélectionnez Tableaux de Bord/Son. 2. Dans le menu Sortie, sélectionnez Transit USB dans la liste des périphériques disponibles. Fermez le tableau de bord Son.

Sous Mac OS 9, Transit USB prend en charge également la norme ASIO de Steinberg, utilisée par des logiciels comme Cubase, Reason, Live, Logic ou Digital Performer. Pour utiliser les pilotes ASIO de Transit USB avec votre application audio, vous devez les copier dans le dossier ASIO de votre programme.

I. Lors de l'installation des pilotes de Transit USB un dossier ASIO est créé sur votre bureau. Double-cliquez dessus. 2. Double-cliquez sur l'icone du disque dur et parcourez le dossier de votre logiciel audio (qui se trouve généralement dans le dossier Programmes). Cherchez le dossier ASIO de votre logiciel. 3. Faites glisser les pilotes ASIO de Transit USB vers le dossier ASIO de votre application.

Transit USB prend en charge la norme Core Audio de Mac OS X. Pour désigner Transit USB en tant que périphérique audio par défaut :

1. Dans le menu Pomme, sélectionnez Préférences Systeme/Son. 2. Sélectionnez Transit USB dans les onglets d'entrée et de sortie afin de désigner Transit USB en tant que périphérique audio par défaut.

Enregistrement de produit

L'enregistrement de votre produit vous apporte une garantie pièces et main d'œuvre M-AUDIO dans le cadre d'une utilisation normale. Cette garantie est valable uniquement pour l'utilisateur ayant enregistré le produit initialement.

Nos produits sont garantis un an à partir de la date d'achat, à l'exception de la Midsport Uno, des câbles et des claviers, qui sont garantis 90 jours.

M-AUDIO s'efforce de concevoir et de fabriquer des produits de la meilleure qualité possible.

Nous vous remercions de bien pouvoir contribuer à cet effort en retournant cette carte d'enregistrement après l'avoir complétée.
