< entrée pour pédale sustain < boutons d’octave +/- pour étendre la tessiture du clavier < une sortie MIDI séparée envoie les signaux MIDI de votre ordinateur pour contrôler des appareils externes < alimenté par le port USB ou par adaptateur 9 V CC (en option) < constitue également une interface MIDI USB autonome
< MIDI OUT Contenu de la boîte L’emballage de votre Keystation 49e M-Audio devrait contenir les éléments suivants ; < Clavier USB Keystation 49e M-Audio < Manuel d’utilisation < Câble USB Si l’un des éléments indiqués ci-dessus ne se trouve pas dans votre emballage, veuillez contacter le détaillant chez qui vous avez acheté le produit.
Ce manuel d’utilisation concerne le fonctionnement du clavier USB Keystation 49e. Bien que nous ne donnions pas d’explications détaillées sur la façon dont votre clavier peut être employé avec les divers logiciels musicaux du marché, la plupart de ces logiciels fonctionneront sans la moindre difficulté avec le clavier Keystation 49e.
Avant de réaliser la connexion Vous pouvez alimenter le clavier, soit par le port USB, soit par une alimentation externe en option. Le Keystation 49e a une très faible consommation, en sorte qu’une alimentation externe ne devrait pas être nécessaire. Nous vous recommandons de brancher le Keystation 49e directement sur le port USB de votre ordinateur ou d’utiliser un concentrateur USB alimenté.
Vous pouvez aussi utiliser un adaptateur d’alimentation (non inclus) avec les spécifications suivantes : sortie 9 V en courant continu, 250-300 mA, polarité centre = positif. Assurez-vous que le clavier Keystation 49e n’est pas déjà alimenté par le port USB : si vous recevez l’alimentation du port USB, aucune alimentation externe n’est nécessaire. Si le clavier n’est pas alimenté par le port USB, alors branchez simplement l’alimentation dans l’entrée “DC 9V” et mettez le clavier en marche avec le commutateur. Remarque : ne laissez pas l’adaptateur branché pendant de longues périodes si le clavier n’est pas utilisé.
Comme le clavier Keystation 49e est pris en charge nativement, il fonctionnera sans nécessiter d’installation supplémentaire.
Si vous utilisez un système d’exploitation autre qu’OS X ou Windows XP, veuillez vous reporter au site de M-Audio à www.m-audio.com pour trouver des pilotes Keystation 49e à jour pour les systèmes Macintosh et Windows.
Suivez les instructions qui s’affichent à l’écran. Veuillez patienter pendant que le programme installe OMS sur votre disque dur. Quand il a terminé, il vous demandera de redémarrer votre ordinateur ; cliquez sur Redémarrer.
1. 2. Double-cliquez sur l’icône d’installation de pilotes USB que vous venez de créer sur votre bureau. Cliquez sur “Install” (Installer). Le programme d’installation placera automatiquement les pilotes dans les dossiers système appropriés. Une fois que le programme d’installation a fini d’installer les pilotes, cliquez sur Redémarrer. Allumez le Keystation 49e.
4. Cliquez sur “Search” (Rechercher). 5. Cliquez sur “OK”. 6. Puis “OK” à nouveau. 7. Cliquez sur “Save” (Enregistrer). 8. Si on vous le demande, cliquez sur “Replace” (Remplacer). Vous devriez maintenant obtenir une fenêtre finale qui vous montre votre configuration de studio actuelle. Si “Quicktime Music” est barré, double-cliquez dessus, puis cliquez sur le cercle “on” pour l’activer. Cliquez sur “OK”. Vous pouvez maintenant utiliser votre clavier. Assurez-vous seulement que votre clavier Keystation 49e est sélectionné en tant qu’entrée MIDI dans votre logiciel musique.
1. Suivez les instructions qui s’affichent à l’écran. Quand vous avez terminé, quittez le programme d’installation. Allumez le Keystation 49e.
Windows vous demande de redémarrer votre ordinateur ; si c’est le cas, cliquez sur Redémarrer.
1. Allumez votre PC. 2. Insérez le CD-ROM d’installation du Keystation 49e. Ouvrez le Poste de travail ou l’Explorateur Windows pour accéder à votre lecteur CD-Rom. Cliquez sur le dossier Keystation 49e. 3. Ouvrez le dossier Keystation 49e et cliquez sur l’icône du programme d’installation. 4. Suivez les instructions qui s’affichent à l’écran. 5. Une fois terminé, quittez le programme d’installation. 6. Allumez le clavier Keystation 49e. Windows reconnaîtra automatiquement le clavier et demandera le CD-ROM d’installation du Keystation 49e. 7. Sélectionnez le lecteur CD-ROM et cliquez sur “OK”. Windows vous demandera alors de sélectionner à nouveau le lecteur de CD-ROM pour le pilote MIDI. 8. Si Windows indique que les pilotes n’ont pas été signés numériquement, cliquez sur Poursuivre l’installation. 9. Sélectionnez une nouvelle fois le lecteur. 10. Cliquez sur OK et vous pourrez utiliser votre clavier (il se peut que Windows vous demande de redémarrer votre ordinateur ; dans ce cas, cliquez sur Redémarrer.
Bien que vous ayez conclu avec succès le processus d’installation, veuillez noter que, lorsque vous appuyez sur une touche, vous n’entendrez aucun son. La raison est que la pression d’une touche entraîne l’envoi de données MIDI vers l’extérieur. Les données MIDI spécifient comment un son doit être joué. Pour réellement entendre un son, vous devrez configurer votre logiciel musique afin qu’il lise les données MIDI envoyées depuis le Keystation 49e et joue le son en fonction de ces données. Cette configuration consistera très probablement à vous rendre dans un menu Options ou Configuration périphériques (Device Setup) dans votre logiciel musique, et à sélectionner le périphérique approprié. Le Keystation 49e devrait apparaître sous le nom “USB Audio Device” (Périphérique audio USB) pour Windows XP ou, pour d’autres systèmes d’exploitation, sous le nom “eKeys-49 USB MIDI Keyboard” (Clavier MIDI USB eKeys-49) dans la partie réservée aux périphériques MIDI de votre logiciel. Veuillez consulter le manuel livré avec ce dernier pour connaître la procédure de configuration.
Eb3, par exemple, désigne la touche noire au-dessous de (la touche blanche) E3. Il s’ensuit que le nom de la touche noire entre C3 et D3 est à la fois C#3 et Db3.
Une octave contient 12 notes. Chaque octave est mise en évidence clairement sur votre Keystation 49e, par des zones noires et blanches commençant sur C (Do). Chaque octave reçoit un numéro. Le Keystation 49e peut décaler la hauteur de ses touches d’une ou de plusieurs octaves vers le haut ou vers le bas. Quand les octaves du clavier ne sont pas décalées (le décalage d’octave est réglé sur 0), les deux témoins au-dessus des boutons de décalage d’octave “+” et “-” seront allumés (le décalage d’octave 0 est le décalage par défaut, que vous retrouverez à chaque fois que vous allumez le clavier). Si vous pressez le bouton de décalage d’octave “+” une fois, le témoin au-dessus du bouton “-” s’éteindra, indiquant que le clavier joue maintenant une octave plus haut. Si vous pressez le bouton de décalage d’octave “+” encore un fois, le clavier sera décalé de deux octaves vers le haut, et ainsi de suite. Le décalage du clavier vers le haut peut aller jusqu’à 4 octaves. Pour décaler le clavier vers le bas, pressez sur le bouton de décalage d’octave “-” de la même façon, en pressant une fois pour une octave, deux fois pour deux octaves, et ainsi de suite. Le décalage du clavier vers le bas peut aller jusqu’à 3 octaves. Pour revenir à un décalage d’octave de 0, pressez simultanément les boutons de décalage d’octave “+” et “-”. Les deux diodes s’allumeront, indiquant que le décalage d’octave est à nouveau de 0. Si seule la diode au-dessus du bouton “+” est allumée, alors le clavier est décalé vers le haut ; si seule la diode au-dessus du bouton “-” est allumée, alors le clavier est décalé vers le bas.
Comme son nom l’indique, la molette de pitch est généralement utilisé pour modifier vers le haut ou vers le bas le “pitch”, c’est-à-dire la hauteur tonale, des notes jouées par le clavier. Ceci vous permet de jouer des phrases musicales qui ne sont pas normalement associées à un jeu au clavier, comme des riffs de guitare. C’est votre source sonore qui détermine de combien le pitch est modifié par cette molette. Le réglage habituel est de deux demi-tons mais peut aller jusqu’à 2 octaves + ou -.
La molette de modulation est généralement utilisée pour moduler le son que vous jouez. Ce type de contrôleur temps-réel a été introduit à l’origine sur les claviers électroniques pour offrir des options au musicien, comme l’ajout de vibrato, permettant d’imiter le travail d’un musicien qui joue un instrument acoustique. Exactement comme dans le cas de la molette de pitch, la molette de modulation est pleinement programmable par MIDI.
Le curseur de volume envoie un message MIDI qui contrôle le volume des notes que vous jouez. On peut aussi assigner au curseur de volume différents effets comme le panoramique (balance), l’attaque, la reverb, le chorus, et bien d’autres. (Voir la section “Fonctions avancées.)
Vous pouvez brancher une pédale (non incluse) utilisant n’importe quelle polarité dans l’entrée de pédale (foot switch) de votre clavier M-Audio. Le clavier détectera automatiquement la polarité correcte à la mise en marche. Si vous voulez inverser la polarité, assurezvous seulement que la pédale est pressée quand vous allumez votre clavier. La pédale est normalement utilisée pour le sustain (soutien du son que vous jouez sans avoir à garder les mains sur le clavier, exactement comme pour un piano).

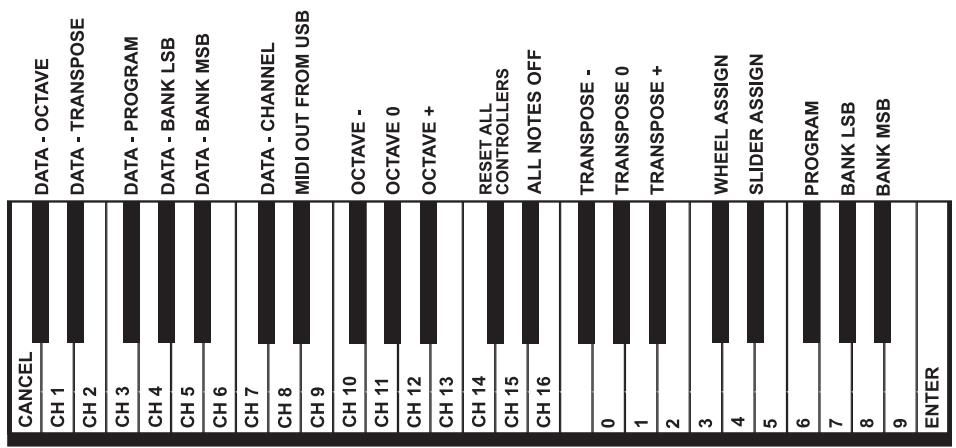

Le bouton “Advanced Functions” (fonctions avancées) à gauche des touches est utilisé pour accéder à toutes les fonctions restantes (“avancées”) du clavier. Quand ce bouton est pressé, le clavier entre en mode de programmation. En ce mode, les touches du clavier peuvent être utilisées pour choisir des fonctions et entrer des données. Les témoins au-dessus du bouton “Advanced Functions” indiquent si le clavier est ou non en mode de programmation. En mode de programmation, les touches noires du clavier sont utilisées pour choisir des fonctions, tandis que les touches blanches sont utilisées pour l’entrée de données et le choix des canaux. Votre clavier sortira du mode de programmation lorsqu’une des conditions suivantes est remplie : une fonction est choisie, ou la touche CANCEL ou ENTER est pressée (le témoin au-dessus du bouton Advanced Functions s’éteindra). Le clavier peut alors à nouveau être utilisé pour jouer des notes. Le schéma suivant indique ce que chaque touche du clavier représente en mode de programmation.
En plus du réglage du décalage d’octave, les deux boutons de décalage d’octave “+” et “-” décrits plus haut (section “Boutons d’octaves”) peuvent également être utilisés pour contrôler une fonction MIDI parmi cinq. Dans le schéma ci-dessus, vous voyez que les 6 premières touches noires sont libellées “DATA = ——”. Ces touches sont utilisées pour choisir la fonction alternative désirée des boutons d’octaves. Certaines des fonctions correspondant à ces touches ne peuvent pas envoyer une valeur plus petite que 0. Lorsque les boutons d’octave sont utilisés pour contrôler de telles fonctions, les deux témoins audessus des boutons resteront allumés indépendamment de la valeur actuelle de la fonction. Pour choisir une fonction alternative : < Pressez le bouton Advanced Functions (fonctions avancées), faisant entrer le clavier en mode de programmation.
Les cinq fonctions alternatives disponibles assignables aux boutons d’octaves sont décrites ci-dessous :
Les touches de décalage d’octave “+” et “-” Une autre méthode permettant de décaler les octaves du Keystation 49e est d’utiliser les touches libellées octave “+” et “-”. Une fois que le bouton Advanced Functions a été pressé, plaçant le clavier en mode de programmation, ces touches décaleront la hauteur du clavier d’une ou plusieurs octaves vers le haut ou vers le bas (une octave pour chaque pression sur la touche). Le décalage d’octave par défaut est “0” est c’est le réglage par défaut que vous retrouverez à chaque fois que vous allumerez le clavier. Les témoins audessus des boutons d’octaves indiquent que le décalage d’octave est de 0 lorsqu’ils sont tous les deux allumés. Pour programmer les touches “+” et “-” afin qu’elles contrôlent l’octave :
< Pressez le bouton Advanced Functions pour placer le clavier en mode de programmation.
< Enfoncez la touche noire au-dessus de F2 (F#2) (en mode de programmation, cette touche fonctionne comme “OCTAVE -”, diminuant l’octave d’une unité, ou de plusieurs si vous l’enfoncez plusieurs fois) OU pressez la touche noire au-dessus de G2 (G#2) (en mode de programmation, cette touche fonctionne comme “OCTAVE 0”, réglant le décalage d’octave sur 0). < Quand vous avez choisi votre décalage d’octave, pressez C5, qui représente “ENTER”, pour quitter le mode de programmation.
Dans certains cas, il est utile de réduire ou d’augmenter le ton d’un certain nombre de demi-tons plutôt que d’une octave entière. Par exemple, il se peut que vous accompagniez un chanteur ou une chanteuse et qu’il ou elle ait de la difficulté à atteindre les notes les plus hautes. Dans ce cas, il peut être approprié de réduire le ton d’un ou deux demi-tons.* Vous pouvez réaliser cela en utilisant une fonction MIDI appelée “Transpose”. Transpose fonctionne de la même façon que le décalage d’octave décrit ci-dessus, à ceci près que le décalage est de +/- 12. Comme dans le décalage d’octave, il y a deux manières de transposer votre clavier. Vous pouvez utiliser les boutons de décalage d’octave “+” et “-”, ou les touches noires F#3, G#3 et Bb3. Ces touches noires représentent respectivement les fonctions MIDI “TRANSPOSE -”, “TRANSPOSE 0” et “TRANSPOSE +”. Pour programmer les boutons d’octaves “+” et “-” pour qu’ils réalisent une transposition : < Pressez le bouton Advanced Functions, faisant entrer le clavier en mode modification. < Enfoncez la touche noire au-dessus de D1 (D#1), représentant “DATA = TRANSPOSE”. < Le clavier sortira du mode de programmation dès que D#1 aura été enfoncée.
*Un demi-ton représente le changement de ton d’une note à la suivante. Un changement de deux demi-tons revient donc à jouer une note deux notes plus haut.
Les données MIDI en provenance du clavier peuvent être envoyées sur n’importe lequel de 16 canaux MIDI. Cependant, certains périphériques MIDI et certains logiciels MIDI ont besoin que le clavier envoie les données sur un canal spécifique. Si c’est le cas, vous pouvez modifier le canal sur lequel les données sont envoyées en utilisant la méthode suivante : < Pressez le bouton Advanced Functions, faisant entrer le clavier en mode de programmation.
Par exemple, si un périphérique spécifie que vous devez envoyer les données sur le canal 10, pressez le bouton Advanced Functions, puis la touche F2 pour choisir le canal 10. Le canal peut également être assigné aux boutons d’octaves “+” et “-”. Les boutons permettront alors de passer d’un canal à l’autre. Quand le canal 16 est atteint et que “+” est pressé, le canal 1 sera sélectionné. Si les touches d’octaves “+” et “-” sont sélectionnées pour modifier le canal, les témoins au-dessus des boutons ne changeront pas, puisqu’il n’est pas possible d’avoir un canal avec une valeur négative. En pressant simultanément sur les boutons “+” et “-”, le canal 1 sera à nouveau sélectionné.
Les changements de programme (Program Changes) sont utilisés pour changer l’instrument ou le “patch” que vous utilisez. Par exemple, changeons l’instrument et choisissons un son de basse. Pour cela, nous devons envoyer un changement de programme de valeur 32, qui sélectionnera une basse acoustique dans la liste d’instruments General MIDI (voir Annexe). Il y a deux méthodes pour envoyer un changement de programme :
< Appuyez sur le bouton Advanced Functions.
Le clavier est maintenant réglé pour jouer le son de basse GM n° 32 (de la liste standard d’instruments General MIDI). La liste complète des instruments disponibles par changement de programme est donnée dans l’annexe à la fin de ce document. La méthode 1 est utile si vous voulez faire le tour des instruments pour voir lequel sonne le mieux dans votre morceau, tandis que la méthode 2 est plus utile si vous voulez sélectionner un “patch” donné, comme c’est le cas ici. Si les touches d’octaves “+” et “-” sont sélectionnées pour modifier le numéro de programme (méthode 1), les témoins au-dessus des boutons ne changeront pas, puisqu’il n’est pas possible d’avoir un programme avec une valeur négative. En pressant simultanément sur les boutons “+” et “-”, le programme 0, correspondant à un son de piano, sera à nouveau sélectionné.
128 programmes, ils nécessitent une méthode différente pour accéder à ces voix supplémentaires. En général, ces dispositifs utilisent les messages “Bank LSB” et “Bank MSB”. Le Keystation 49e peut réaliser ces changements de deux façons qui sont décrites ci-dessous : 1. Changements Bank LSB et Bank MSB +/- : < Appuyez sur le bouton Advanced Functions.
Les autres dispositifs de commande présents sur le Keystation 49e peuvent également être utilisés pour réaliser des fonctions avancées, selon les procédures suivantes :
Il est possible d’assigner des effets MIDI à la molette de modulation. Certains effets utiles sont : < 01 Modulation < 07 Volume
< Enfoncez la touche au-dessus de C4 (appelée C#4), représentant “WHEEL ASSIGN”.
Vous pouvez également utiliser les boutons “+” et “-” pour modifier la valeur. < Enfoncez la touche ENTER (C5).
Si vous faites une erreur en entrant la valeur numérique, vous pouvez enfoncer la touche CANCEL (annuler) (C1) pour sortir du mode de programmation sans changer l’effet assigné à la molette de modulation. (Prenez note qu’à chaque fois que le clavier est éteint, les assignations à la molette de modulation seront perdues. À chaque fois que le clavier est allumé, la molette de modulation reprendra son assignation par défaut, dans laquelle elle contrôle l’effet de Modulation, qui est l’effet n° 1.) À titre d’exemple, assignons l’effet n° 10 à la molette de modulation. Ceci signifie que la molette de modulation contrôlera le Pan (panoramique, ou balance). Pour réaliser cela : < Pressez le bouton Advanced Functions, faisant entrer le clavier en mode modification. < Enfoncez la touche au-dessus de C4 (appelée C#4), représentant “WHEEL ASSIGN”. < Enfoncez A3 pour entrer “1”.
< Pressez C5 (“ENTER”).
Comme pour la molette de modulation, on peut assigner au curseur de volume n’importe lequel des 131 effets donnés dans la liste au dos de ce manuel. Pour assigner un effet au curseur de volume : < Pressez le bouton Advanced Functions, faisant entrer le clavier en mode modification.
< Enfoncez la touche ENTER (C5).
Si vous faites une erreur en entrant la valeur numérique, vous pouvez enfoncer la touche CANCEL (annuler) (C1) pour sortir du mode
(Prenez note qu’à chaque fois que le clavier est éteint, les assignations au curseur de volume seront perdues. À chaque fois que le clavier est allumé, le curseur de volume reprendra son assignation par défaut, dans laquelle il contrôle le volume, qui est l’effet n° 07.)
Il est possible de modifier la sensibilité de la molette de pitch en assignant l’effet n° 128 à la molette de modulation ou au curseur de volume. Ceci vous permettra de modifier la portée du changement de pitch jusqu’à 1 octave vers le haut et vers le bas.
Le Keystation 49e a été conçu pour rendre le travail MIDI sur votre ordinateur aussi simple que possible. Cependant, il peut arriver que quelque chose se passe mal. Dans de nombreux cas, ça n’est pas un problème au niveau du clavier, mais au niveau du dispositif récepteur. Pour résoudre un tel problème, il y a deux fonctions MIDI utiles :
Utilisez ceci si vous avez des notes bloquées qui ne peuvent pas être arrêtées. Pour envoyer un message MIDI “All notes off” (interruption de toutes les notes) : < Pressez le bouton Advanced Functions, faisant entrer le clavier en mode modification.
< Le clavier sortira du mode de programmation, et il n’y aura plus de note bloquée.
Si vous vous apercevez qu’il y a un effet sur une voix que vous ne voulez pas, vous pouvez, plutôt que de vous soucier de savoir de quel effet il s’agit, envoyer un message MIDI “Reset All Controllers” (réinitialiser tous les contrôleurs) pour que chaque effet prenne la valeur 0. Pour envoyer un message Reset All Controllers : < Pressez le bouton Advanced Functions, faisant entrer le clavier en mode modification.
Sur la face arrière du clavier, vous trouverez le port de sortie MIDI, que vous pouvez connecter à un module de son externe ou à un clavier MIDI. Par défaut (quand vous allumez le clavier), toutes les données de contrôleur sont envoyées par la sortie MIDI en plus de la sortie USB. Si vous voulez que la sortie MIDI fonctionne comme une interface classique “USB vers MIDI”, entrez dans le mode “Sortie MIDI à partir de l’USB” en suivant cette procédure : < Pressez le bouton Advanced Functions pour placer le clavier en mode de programmation.
< Le clavier sortira du mode de programmation.
Problème 2 : J’ai branché une pédale de sustain dans mon clavier M-Audio, mais elle fonctionne à l’envers. Solution 2 : La polarité de la pédale de sustain est calculée par le clavier quand il est allumé. Quand vous allumez le clavier, celui-ci fait l’hypothèse que la pédale est en position “inactive”. Donc, si vous voulez que la pédale soit inactive lorsqu’elle est lâchée, assurezvous que la pédale est lâchée au moment où vous allumez le clavier. Problème 3 : Quand j’enfonce une touche, il y a un délai avant que j’entende un son. Solution 3 : Ce délai est appelé “latence”. La latence liée aux signaux MIDI est due au synthétiseur logiciel que vous utilisez. Les données MIDI sont juste des données de contrôle. Elles sont lues par le synthétiseur logiciel. Celui-ci réalise alors une grand nombre de calculs complexes de façon à produire le son que vous entendez, et ces calculs prennent du temps. Nous vous recommandons vivement une carte son adéquate. Consultez www.m-audio.com pour découvrir une sélection de cartes audio USB, PCI et Firewire. Si vous avez déjà une carte son adéquate, essayez de réinstaller les derniers pilotes pour la carte son, ou essayez de réduire la taille des mémoires tampons du pilote audio.
Termes M-Audio garantit que les produits sont dénués de défauts de matériel et de fabrication, pourun usage normal et pourvu que le produit soit en possession de l'utilisateur original et enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement produit en effet des interférences dommageables à la réception radio ou télévisuelle, ce qui peut être établi en éteignant et rallumant l’équipement, l’utilisateur est encouragé à essayer de corriger les interférences en appliquant les mesures suivantes : < Réorientez ou déplacez l’antenne réceptrice.
< Consultez le vendeur ou un technicien expérimenté dans le domaine radio/TV pour obtenir une assistance. ASIO
