680118 POELE CHEMINEE - Poêle à bois GODIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle cheminée à bois
Caractéristiques techniques principales	Chauffage à convection, rendement élevé, combustion propre
Alimentation	Bois de chauffage
Dimensions approximatives	Largeur : 60 cm, Profondeur : 50 cm, Hauteur : 90 cm
Poids	150 kg
Compatibilités	Compatible avec les conduits de cheminée standards
Puissance	8 kW
Fonctions principales	Chauffage d'appoint, ambiance chaleureuse
Entretien et nettoyage	Nettoyage régulier du foyer et du conduit, ramonage annuel recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre la surchauffe
Informations générales utiles	Installation par un professionnel recommandée, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - 680118 POELE CHEMINEE GODIN

Comment allumer le poêle cheminée GODIN 680118 ?

Pour allumer le poêle, commencez par ouvrir l'arrivée d'air. Disposez quelques journaux et petites bûches dans le foyer. Allumez le papier et attendez que le feu prenne avant d'ajouter des bûches plus grosses.

Quel type de combustible puis-je utiliser avec le poêle GODIN 680118 ?

Le poêle GODIN 680118 est conçu pour fonctionner avec du bois sec et bien durci. Évitez d'utiliser des combustibles non recommandés comme le charbon ou les déchets.

Comment nettoyer le poêle cheminée ?

Pour nettoyer le poêle, attendez qu'il soit complètement refroidi. Retirez les cendres à l'aide d'une pelle et d'un seau. Nettoyez les vitres avec un produit spécifique pour poêle ou un mélange de vinaigre et d'eau.

Pourquoi la vitre du poêle est-elle noire ?

Une vitre noire peut être due à une combustion incomplète ou à l'utilisation de bois humide. Assurez-vous d'utiliser du bois sec et d'optimiser l'arrivée d'air pour une meilleure combustion.

Comment régler la température du poêle ?

La température peut être régulée en ajustant l'arrivée d'air. Ouvrez l'arrivée d'air pour augmenter la combustion et la chaleur, et fermez-la légèrement pour réduire la température.

Le poêle dégage-t-il des odeurs au démarrage ?

Il est normal que le poêle dégage une légère odeur lors des premières utilisations en raison de la combustion des résidus de fabrication. Cela devrait disparaître après quelques utilisations.

Quelle est la fréquence d'entretien nécessaire pour le poêle ?

Il est recommandé de faire un entretien complet du poêle au moins une fois par an, comprenant le ramonage du conduit de cheminée et la vérification des joints et des pièces.

Comment prévenir la surchauffe du poêle ?

Pour éviter la surchauffe, assurez-vous de ne pas surcharger le foyer avec trop de bûches et ajustez l'arrivée d'air pour contrôler la combustion.

MODE D'EMPLOI 680118 POELE CHEMINEE GODIN

Puissance Calorifique: 15 kW Hauteur: réglable 2,4 à 2,7 m Largeur: 110cm Profondeur: 55cm

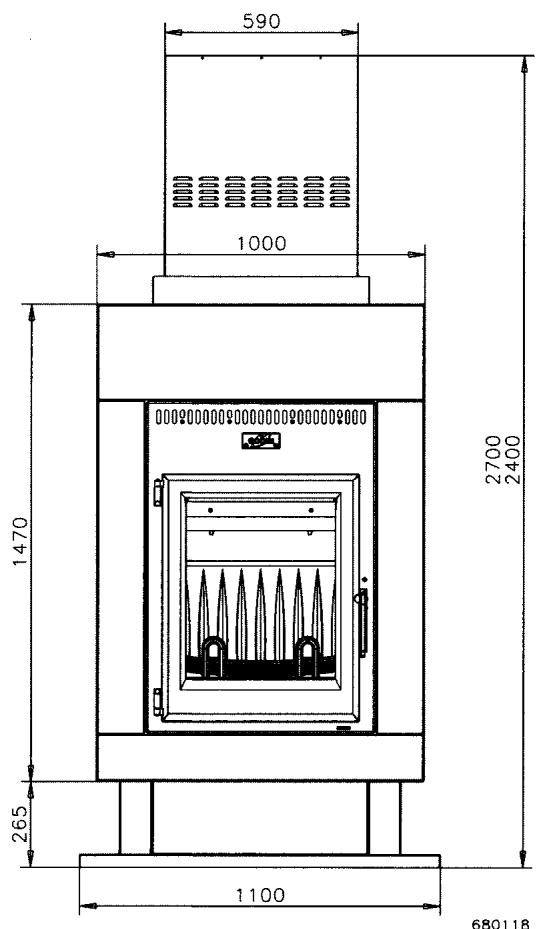

Fig. 1

Cette cheminée est une cheminée prête à poser, réalisée en acier conforme à la norme européenne NF EN 13240.

Elle est livrée avec un moteur thermique de séparation (notice fournie). La buse est de diamètre 180mm en interne ou 200mm en externe.

Les règles d'installation sont les mêmes que celles à appliquer pour tout appareil de chauffage, c'est-à-dire les DTU 24-1 et 24-2.

Tout manquement aux règles de l'art et aux recommandations de cette notice entraîne la responsabilité de l'installateur : un professionnel ou une personne qualifiée.

Installation

Vérifications préliminaires :

Le conduit de cheminée :

Voir la notice du moteur thermique LIVOO.

2) Vérification et preparation de l'environnement:

NOTA : Bien vérifier que la paroi d'adossement ne soit pas surchauffée pendant le fonctionnement. Il y a lieu de s'assurer :

• Que celle-ci n'est pas composée de matériel inflammable. En effet, des excès de tirage ou autre incident pourraient entraîner des allures de combustion anormalement vives, source de danger dans le cas de matériel inflammables. Si le raccordement doit s'effectuer au plafond, bien s'assurer, conformément à la réglementation que le conduit de cheminée traverse celui-ci dans la continuité et débouche dans la pierre.
• Un espace minimum autour du conduit doit être réalisé en matériel parfaitement réfractaire (voir DTU 24 pour distances).
• Dans le cas d'un raccordement arrêté, les mêmes règles seront à respecter et il conviendra de protéger efficacement le plafond à l'intérieur de la partie supérieure de la hotte à l'aide d'un panneau de laine de roche de 25 cm par exemple, s'il peut être combustible.

Fig. 2

Fig. 3

Mise en PLACE de l'habillage

Après avoir effectué toutes les vérifications préalables*:

1) Positionner les 4 pattes de fixation 5 (fig. 4). Les côtes à respecter pour ce positionnement sont visibles sur la figure 1. 2) Déboucher l'obturateur dans le cas d'un département dessus uniquement (fig. 5). 3) Insérer et fixer le foyer à l'aide de vis de fixation (fig. 6). 4) Insérer le tuyau de raccordement (diamètre 180 mm) et en vérifier l'étanchéité (fig. 7). 5) Monter l'élément coulissant 3 puis le coffre 7 (fig. 8 et 9). 6) Monter la façade extérieure 14 en la fixant à l'aide de 6 vis (fig. 10). 7) Positionner les panneaux ^161718 et les fixer par l'arrière (fig. 11).

• Afin de vous aider dans la compréhension du montage, nous avons indiqués sous forme d'exposants le numéro des pièces comme repérées dans l'éclaté page 4.

Responsabilite

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

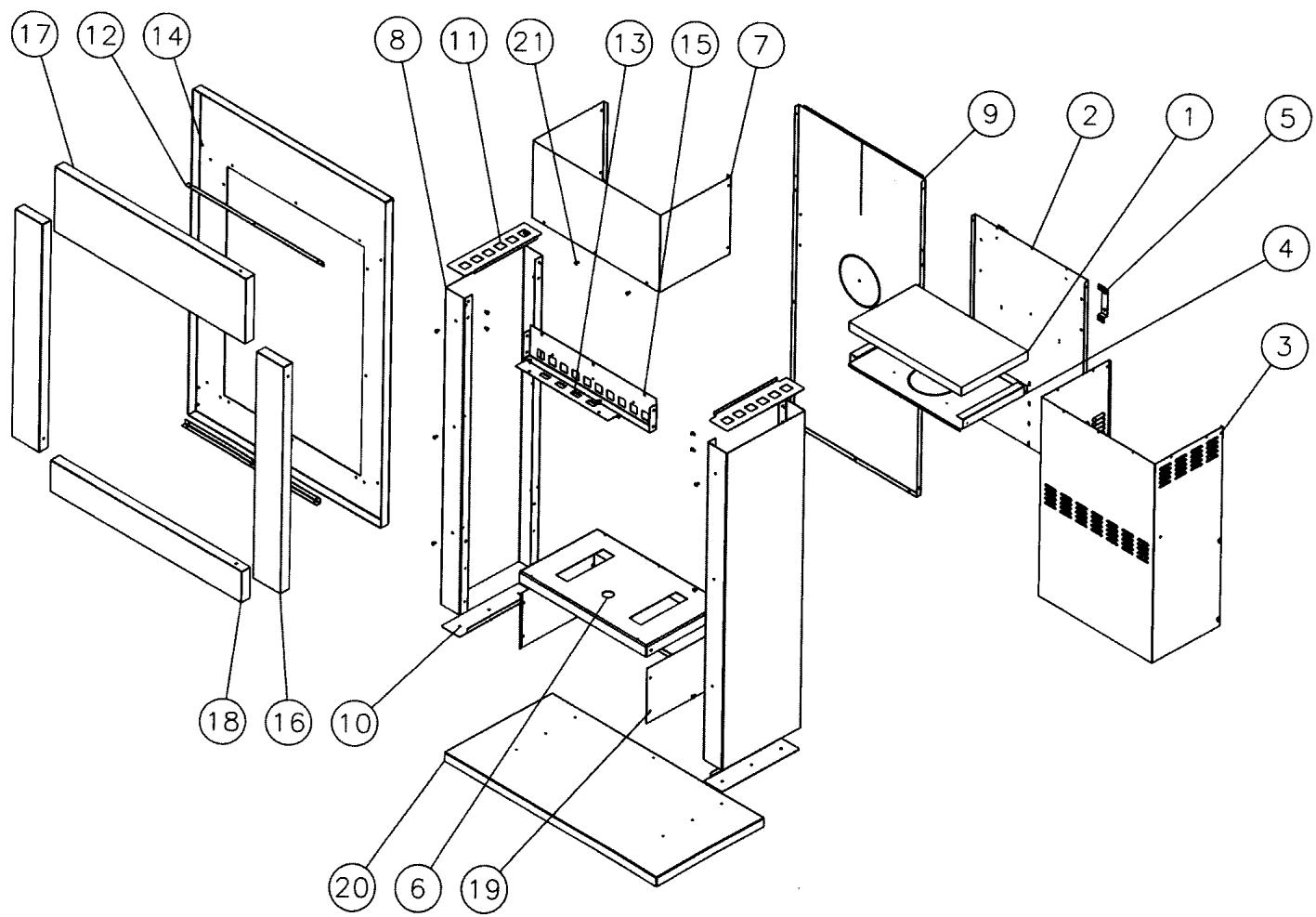

Nomenclature et éclaté

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
1	1	Isolation dessus interieur	18895 680104	12	2	Equerre façade	12145 680118
2	1	Bât vertical	10527 680104	13	1	Equerre fronton	12034 680118
3	1	Elément supérieur coulissant	10575 680104	14	1	Façade extérieure	12102 680118
4	1	Obturator	10523 680104	15	1	Fronton	12112 680118
5	4	Patte fixation derrière	12485 680104	16	2	Panneau côté	12320 680118
6	1	Tablette avant	10503 680108	17	1	Panneau devant	12115 680118
7	1	Coffre	10540 680118	18	1	Panneau jonction	12160 680118
8	2	Côté	12317 680118	19	1	Plaque protection	12420 680118
9	1	Derrière	12401 680118	20	1	Socle	12215 680118
10	2	Entretoise inférieure	12644 680118	21	15	Ecrou	00001306629
11	2	Entretoise supérieure	15702 680118

Garantie contractuelle GODIN

Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil.

À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des prises d'usure qui sont garanties 1 an en échange standard, telles que :

• les plaques décor, les plaques de côtés, les grilles et sols foyers,

les déflecteurs, les chicanes, les clapets, les chenets, le dendrier,

• les briques réfractaires,

les mécanismes d'articulation. (Charnières de porte four des cuisinières, poignées, etc.)

les mécanismes d'articulation, (1) les ventilateurs des thermostats de surchauffe de nos appareils équipés d'une soufflerie,

les ventilateurs, les thermostats de surchauffe de nos appareils - 1 les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz. electricité,

les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,

• les brûleurs des centrales bois charbon.
• les boudleurs des cusicite ntr aes bois cahrboi. Nos appareils sont conus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de toure apparent.

Certaines pièces bénéficient d'une garantie de durée supérieure :

3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

5 ans sur les corps de chauffe en forme et la

Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (CPS de chaudière de 10 ans).

des pièces en contact direct avec les températures importantes et soumises à l'air chaud et la mère.

Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après-vente. Elle exclut toute macrinité,

Notre garantie se limite à l'échange de l'élé frais de main d'oeuvre et transport.

Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer

l'appareil, appartient seule au service après vente.

Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS

Ne sont pas couverts par la garantie d'ENR. En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.

et des chocs dans le cadre garantie

La garantie ne prendra pas effet lorsque :

e - Les avaries qui resultaient de l'utilisation de l'appareil avec un combustible autre que l'air. - Les déteriorations de pièces provenant d'éléments extérieurs (refoulement de chimie, effets d'origine, humidité, préchauffage, dépression non conforme, choc thermique, etc.); - Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur; L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit; c'est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.) chaudière, etc.) Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisées par des pièces de rechanges non d'origine ou non agréées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.

En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appel garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières - Cuisinières - Appareils de chauffage - Fonderie

GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France

Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.

Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser à ce dernier pour tout problème de Service Après Vente ou commercial.

Pièces de remplacement

Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.

Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊT DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN. Ne jamais apporter de modifications à l'appareil sans autorisation.

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition :	Date d'installation :
Tél :	Le : à :
	Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :	Observations :
Certificat de contrôle :Type d'Appareil :Version :Contrôleur :	FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie
N° de Plaque Signalétique :N° de Garantie :	Présence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06Révision : .//..
