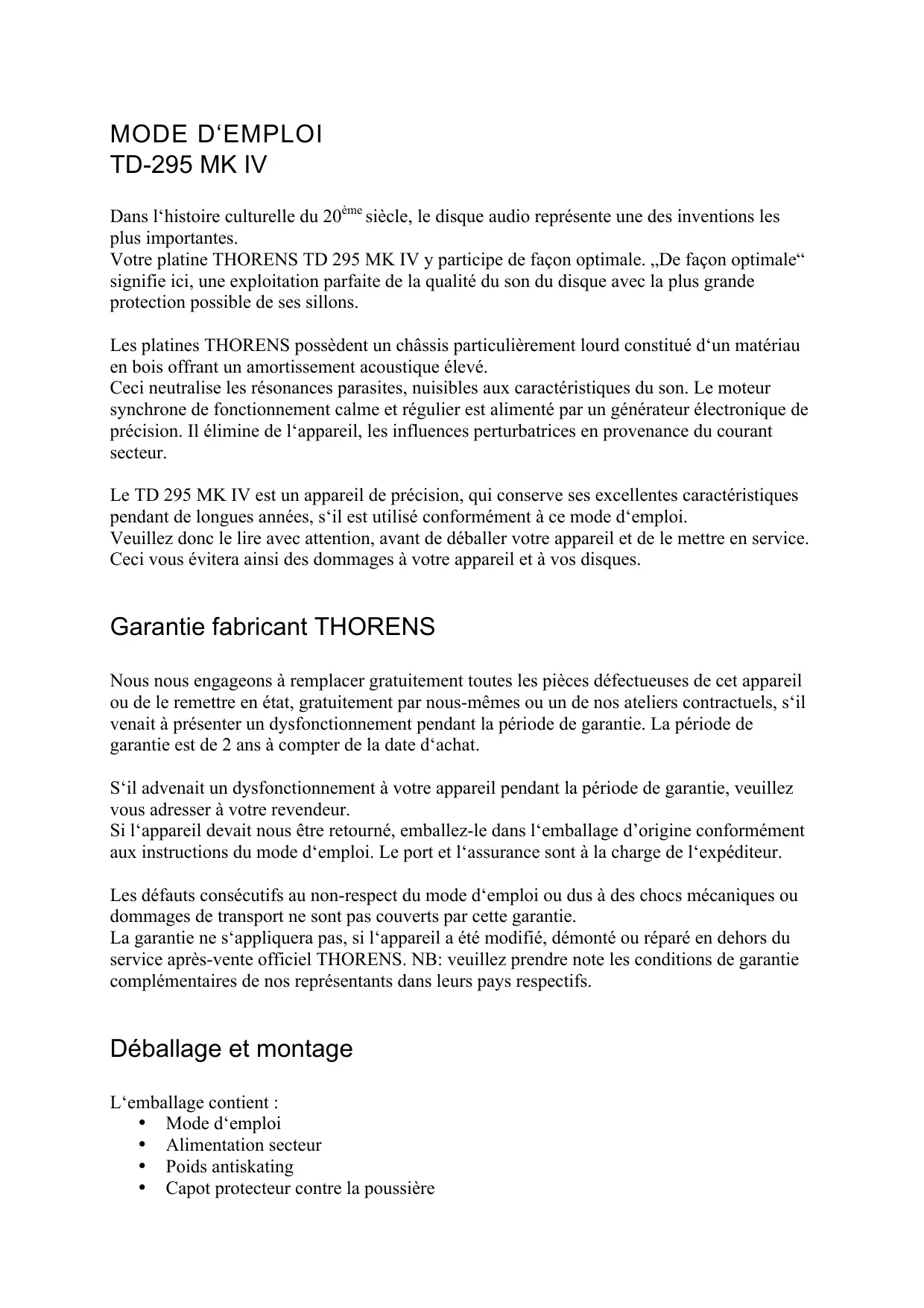

MODE D'EMPLOI TD-295 MK IV
Dans l'histoire culturelle du 20^ème siècle, le disque audio représenté une des inventions les plus importantes.
Votre platine THORENS TD 295 MK IV y participe de façon optimale. „De façon optimale“ signifie ici, une exploitation parfaite de la qualite du son du disque avec la plus grande protection possible de ses sillons.
Les platines THORENS possèdent un châssis particulièrement lourd constituéd'un matériel en bois offrant un amortissement acoustique élevé.
Ceci neutralise les résonances parasites, nuisibles aux caractéristiques du son. Le moteur synchrone de fonctionnement calme et régulier est alimenté par un générateur électronique de précision. Il élimine de l'appareil, les influences perturbatrices en provenance du courant secteur.
Le TD 295 MK IV est un apparéil de précision, qui conserve ses excellentes caractéristiques pendant de longues années, s'il est utilisé conformément à ce mode d'emploi.
Veuillez donc le dire avec attention, avant de déballer votre apparéil et de le mettre en service. Ceci vous évitera ainsi des dommages à votre apparéil et à vos disques.
Garantie fabricant THORENS
Nous nous engage ons à remplacer gratuitement toutes les pieces defectueuses de cet appeareil ou de le remetre en etat, gratuitement par nos-memes ou un de nos ateliers contractuels, s'il venait a prisenter un dysfonctionnement pendant la perteode de garantie. La perteode de garantie est de 2 ans à compter de la date d'achat.
S'il advenait un dysfonctionnement à votre apparéil pendant la période de garantie, veuillez vous adresser à votre revendeur.
Si l'appareil avait nous été returné, emballez-le dans l'emballage d'origine conformément aux instructions du mode d'emploi. Le port et l'assurance sont à la charge de l'expéditeur.
Les défauts consécutifs au non-respect du mode d'emploi ou dus à des chocs mécaniques ou dommages de transport ne sont pas couverts par cette garantie.
La garantie ne s'appliquera pas, si l'appareil a ete modifie, demonte ou reparé en dehors du service après-vente officiel THORENS. NB: veuillez prendre note les conditions de garantie complémentaires de nos representants dans leurs pays respectifs.
Déballage et montage
L'emballage contient :
Mode d'emploi
Alimentation secteur
- Poids antiskating
- Capot protecteur contre la poussière
Plateau avec feucre
Chàssis
Courroie d'entrainment
Adaptateur pour disques singles
Contrepoids du bras de lecture
Cable Cinch
Posez la courroie d'entrainment en caoutchouc autour du disque interieur et de la pouie de la courroie. Posez le plateau extérieur sur le disque interieur et posez le feutre.
Evitez toute trace d'huile ou deGRAisse sur la courroie d'entrainement, la poulie du moteur et la surface de roulement du disque interne. Si nécessaire, nettoyez ces pieces à l'aide d'un chiffon non pelucheux imbibé d'alcool pur.
Insérez maintainant le capot anti-poussière dans les charnières du chassin.
Raccordements électriques et emplacement de la platine
Par la seLECTION d'un transformateur secteur THORENS correspondant, la platine peut etre raccordee a toutes les tensions alternatives courantes.
La ficheasse tension du cable du transformateur secteur doit etre connectee a la douille correspondante a 1'arriere de 1'appareil.
Reliez le cable Cinch fourni aux les douilles Cinch de la platine et aux douilles de raccordement phono à votre amplificateur (veiliez à la bonne polarité).
Le fil de Litz séparé réalise la liaison de masse ou de terre. Fixez-le à l'aide de la vis de masse à la platine et à l'amplificateur.
Si vous amplificateur ne possède pas de vis de masse, vous pouvez fixer le cable au bord extérieur d'une prise d'entrée non utilisée.
Pour les amplificateurs ayant une prise d'entrée à 5 pôles selon DIN, procurez-vous un cable d'adaptation chez votre revendeur.
Les nombreuses possibités de raccordement à la terre conduisent parfois à un raccordement de terre errone. Il se manifeste par un bourdonnement dans les haut-parleurs, dont le niveau peut être influencé par le réglage du volume. En cas de bourdonnement, vérifie d'abord si la liaison de masse est réalisée par un contact correct à l'amplificateur.
Si ce bourdonnement ne peut être éliminé par vos propres essais de raccordement à la terre, prenez contact avec votre revendeur spécialisé.
Une autre source de bourdonnement perturbateur est possible par l'influence d'un champ magnétique de l'alimentation d'autres apparèils (par ex. amplificateur, receiveur, lecteur de
CD, tuner etc.) sur le système de lecture. De telles sources d'erreur peuvent etre facilement eliminées par vous-même, en modifiant la disposition de la platine par rapport aux autres appeareils.
Bien que les platines THORENS soient très insensibles aux vibrations, celles-ci posent en général un problème pour la reproduction des disques avec des lecteurs de grande valeur. Choisissez un meuble stable comme support et évitez la proximé de haut-parleurs. Mais ceci n'est pas suffisant dans le cas d'anciennes maisons avec poutraison de plancher en bois. Dans ce cas, il faut presque toujours placer la platine sur une console, qui est elle-même visée au mur porteur de la piece à l'aide de ses propres supports de console.
Bras et tête de lecture
Si la platine a eté livrée avec sa tête de lecture montée, il n'y a pas lieu de tener compte des premiers paragraphs suivants de ce chapitre quitraitent du montage.
Montage et réglage de la tête de lecture
Vous pouvez monter sur le bras de lecture TP 41 presque toutes les têtes de lecture existantes sur le marché avec écartement standard des trous de fixation de 12,5mm (1/2 pouce).
Les quatre cosses de raccordement colorées doivent être connectées aux picots correspondants (même couleur) de la tête de lecture. Des têtes de lecture ancienne n'indiquent parfois pas ces codes couleurs. Signification:
Blanc - canal gauche, conducteur interieur, (signal)
Bleu - canal gauche, conducteur extérieur, (masse)
Rouge - canal droit, conducteur interieur, (signal)
Vert - canal droit, conducteur extérieur, (masse)
Données techniques Audio Technika AT-95E
Force d^:1,5 - 2,5g
Force d'appui recommandée: 2g
Réglage de la force d'appui
Le contrepoids est monté sur le tube du bras de lecture par l'arrière et visse dans le sens horaire.
Le bras est maintainant place entre le support du bras et le plateau avec le lève-bras en position basse.
Lebras de lecture est maintainant équilibré par le vissage du contrepoids. Ensuite le bras de lecture est de nouveau encliqueté dans le support de bras. Pour régler la force d'appui, on
empêche la rotation du contrepoids d'une main, en tournant le disque gradué se trouvant devant le contrepoids sur zéro, à l'aide de l'autre main. C'est-à-dire que le chiffre zéro doit se couver à la verticale au-dessus du trait de réglage du bras de lecture.
La force d'appui souhaitatione peut maintainer etre reglee par rotation du contrepoids dans le sens horaire.
Réglage de la force antiskating
Le frottement entre le diamant de lecture et le sillon du disque génére une force qui a tendance à tirer le bras de lecture vers l'intérieur en direction de l'étiquette du disque. On l'appele force skating. Celle-ci n'est pas souhaitable, car la force d'appui sur les flancs du sillon est plus importante sur le flanc interieur que sur le flanc extérieur.
On peut compenser la force skating avec le poids antiskating qui est fixé à la tige d'accrochage du bras de lecture par l'étrier filaire.
Comme la valeur de la force skating dépend de la force d'appui chosesie, il faudra régler la force antiskating en conséquence. Les plages de réglages se répartissent entre les rainures 1, 2 et 3 de la tige d'accrochage.
Rainure 1 = force d'appui correspondante 10 - 15mN
Rainure 2 = force d'appui correspondante 15 - 20mN
Rainure 3 = force d'appui correspondante >20mN
Utilisation du TD 295 MK IV
Le bouton tournant situé à gauche du plateau sert à la seLECTION des vitesses de rotation (33 / 45). A la droite du bouton tournant se trouve le bouton Start/Stop (démarrage/arrêt).
Sélection de la vitesse et démarrage
Sélectionnez à l'aide du bouton de seLECTION 33 tours/minute pour les disques longue durée et 45 tours/minute pour les petits disques.
Pour lancer la platine, appuyez sur le bouton Start/Stop.
Levage dubras de lecture
Positionnez le bras de lecture au-dessus du sillon de début du disque ou au-dessus du début du morceau souhaité.
Le bras de lecture est ensuite abaisse sur le disque par rabattement du levier de levage vers l'avant.
Arrêt
Lorsque le bras de lecture arrive au sillon de sortie du disque, une électronique de coupure entre en action :
L'appareil est mis à l'arrêt. Le bras de lecture est soulevé au-dessus du disque à l'aide du levier manuel.
Si la platine doit être mise à l'arrêt avant que le bras de lecture n'ait atteint le sillon de sortie du disque, il faut appuyer sur le bouton Start/Stop. Le bras de lecture est soulevé au-dessus du disque à l'aide du levier manuel.
Données techniques du TD 295 MK IV
Système d'entrainment : entrainment à courroie (courroie de précision rectifiée)
Entrainement : moteur synchrone CA à régulation électronique
Vitesses de rotation : 33 tours/mn
45 tours/mn
Commutation vitesses : électronique
Plateau : 304 mm / 2,3 kg amagnétique
Bras de lecture : Thorens TP 41 avec cellule de lecture AT-95E
Antiskating: poids
Automatique : semi-automatique
Déconnexion finale : optoélectronique
Capacité du cable : 160 pF
Alimentation électrique : alimentation enchachieable disponible pour tous les réseaux électriques courants
Dimensions: 434 × 339 × 131 mm
Poids: 8,5kg
Sous réserve de modifications techniques
