Type de produit	Platine vinyle
Caractéristiques techniques principales	Bras de lecture en aluminium, cellule MM, entraînement par courroie
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	450 x 350 x 130 mm
Poids	4,5 kg
Compatibilités	Compatible avec les cellules de type MM
Fonctions principales	Lecture de disques vinyles 33 et 45 tours, réglage de la vitesse
Entretien et nettoyage	Nettoyage régulier de la cellule et du disque, vérification de l'alignement du bras
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour bras, cellules et courroies
Sécurité	Utiliser sur une surface stable, éviter l'humidité excessive
Informations générales utiles	Idéal pour les audiophiles et les collectionneurs de vinyles, design classique

FOIRE AUX QUESTIONS - TD 190-2 THORENS

Comment régler la vitesse de rotation du Thorens TD 190-2 ?

Pour régler la vitesse de rotation, utilisez le sélecteur de vitesse situé sur le panneau avant. Assurez-vous que le plateau tourne à la vitesse souhaitée (33,3 ou 45 tours par minute) avant de placer un disque.

Mon platine ne s'allume pas, que faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment changer la cellule de lecture ?

Pour changer la cellule, dévissez délicatement les vis qui maintiennent la cellule en place, retirez-la et remplacez-la par la nouvelle. Assurez-vous de bien aligner la nouvelle cellule avant de resserrer les vis.

Le son est distordu ou faible, que faire ?

Vérifiez les connexions du câble audio et assurez-vous qu'elles sont bien en place. Vérifiez également l'état de la cellule et du diamant. Un nettoyage des contacts peut également aider.

Comment régler le bras de lecture ?

Pour régler le bras de lecture, utilisez le contrepoids à l'arrière du bras pour ajuster la force d'appui de la cellule. Consultez le manuel pour les réglages spécifiques recommandés pour votre cellule.

Le plateau ne tourne pas, que faire ?

Vérifiez si le moteur fonctionne en écoutant un léger bourdonnement. Si le moteur tourne mais que le plateau ne bouge pas, vérifiez la courroie pour voir si elle est en place ou endommagée.

Comment nettoyer ma platine Thorens TD 190-2 ?

Pour nettoyer votre platine, utilisez un chiffon doux et sec pour essuyer le boîtier. Pour le plateau, utilisez un nettoyant pour vinyle approprié. Évitez d'utiliser des produits abrasifs.

Où puis-je trouver des pièces de rechange pour mon Thorens TD 190-2 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Thorens ou auprès de revendeurs spécialisés en audio haute-fidélité.

Est-il nécessaire de régler la mise à niveau de la platine ?

Oui, il est important de s'assurer que la platine est de niveau pour un bon fonctionnement et une meilleure qualité sonore. Utilisez un niveau à bulle pour vérifier et ajuster les pieds de la platine si nécessaire.

MODE D'EMPLOI TD 190-2 THORENS

Données techniques 3

Déballage et Assemblage 4

Connexions electriques et Installation 4

Bras et cellule de lecture 5

Montage et réglage de la cellule de lecture 6

Mode d'emploi de la TD 190 7

Cher ami audiophile !

L'invention du disque peut -etre considérée comme l'un des événements marquants du 20^ème siècle.

Votre platine de lecture de disques THORENS TD 190 vous permettra d'apprecier pleinement cette invention.

Cela peut dire que vous pourrez tirer tout le bénéfice de la perfection sonore des disques, tout en protégeant au maximum leurs sillons. Les platines de lecture de disques THORENS possèdent un châssis particulièrement lourd réalisé en aggloméré de bois à haute densité et fort pouvoir amortissant, supprimant les résonances parasites qui pourrait alterer l'image sonore.

Les modèles TD 190 sont des apparèils de précision conservant leurs excellentes caractéristiques initiales durant de nombreuses années, dans la mesure ou ils sont traités de manière appropriée.

Nous vous prions de prendre connaissance de ce mode d'emploi avant de déballer et d'instructoriste libre. Nous éviterez ainsi tout risque de dommage à l'entreprise et à vos disques.

Garantie

Les conditions de garantie légale sont applicables. Si un defaulted apparait sur toute apparéil pendant la durée de validité de la garantie, veuillez en informer toute revendeur en lui précisant le type du defaulted. Si le defaulted constaté ne peut pas être réparé par l'envoi et le remplacement de la piece détachée correspondante, returnez l' apparéil à Thorens, après accord préalable, dans son emballage d'origine. Si vous ne disposez plus de l'emballage d'origine, vous pouvez en obtenir un de Thorens contre paiement. L'expédition en retour doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réxpédition se fera en port payé. N'expédiez jamais le TD 190 sans avoir fixé les vis de sécurité pour le transport.

Les dommages consécutifs au non respect des instructions du mode d'emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. Le garantie ne couvre que le mécanisme d'entrainment de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

AVERTISSEMENT!

Afin d'éviter tout risque d'incendie ou de dommages électriques, l'appareil ne doit pas être exposé à la pluie ou à l'humidité.

\section*{Caracteristiques techniques}

Valeurs de mesure = valeurs typiques

Entrainnement par courrole	Moteur en courant continu, régle par électronique
Tension secteur (Adapteur secteur)	100 - 240 V (AC)
Fréquence secteur	50 / 60 Hz
Consommation	1,5 W
Vitesse du plateau	331/3, 45, 78 t / min
Tolérance de vites DIN/WRMS	± 0,07/0,04 %
Plateau	Ø 304 mm
Rapport signal/bruit (DIN 45 500) Signal/tension extérieure de renflement	46 dB
Signal/tension perturbatrice de renflement	72 dB
Longuer efficace du bras	211 mm
Angle de coude	26°
Excédent	19,5 mm
Angle tangentiel de l'erreur de piste	0,15° / cm Rad.
Cellule de lecture HiFi DIN 45 500 Rouge R canal droit Vert RG masse canal droit Bleu GL masse canal gauche Blanc L masse canal	Ortofon OMB 10
Aiguille diamant elliptique	Nadel 10
	18 x 8 μm
Aiguille diamant pour 78 t / min sphérique	Nadel 78
	65 μm
Force d'appui conseillé	15 mN
Bande passante	10 Hz - 22000 Hz
Facteur de transmission	4 mV / 5 cm-1/1kHz
Capacité (315 Hz)	80 μm
Poids de la cellule	2,5 g
Capacité totale Conduction du bras et cables de la cellule	env. 160 pF
Dimensions (L x H x P) (mm)	440 x 119 x 360

Déballage et assemblage

Retirez l'appareil ainsi que toutes les pièces accessoires du carton d'emballage.

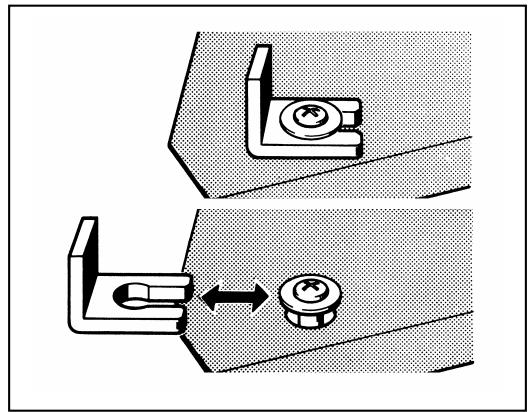

Enlevez les deux butées de transport en les poussant létéralement (Fig. 1). Elles se trouvent à l'avant gauche et à l'arrière croit sous le plateau du tourne-disque.

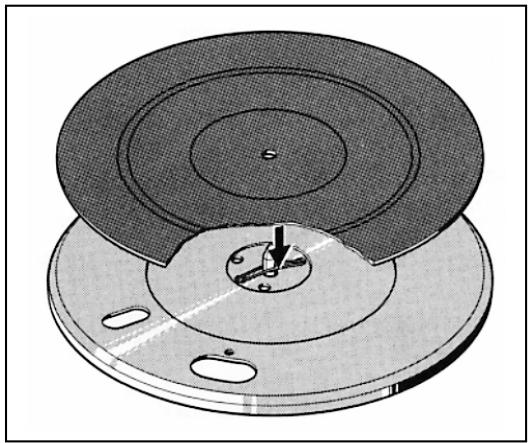

Posez maintainant le plateau sur la plaque support du moteur et poussez les deux ressorts d'arrêt vers l'arrière jusqu'à ce qu'ils s'encliquettent dans l'orifice de l'axe du plateau (Fig. 2). Enforcez les deux charnières dans les ouvertures prévues à cet effet (Fig. 3).

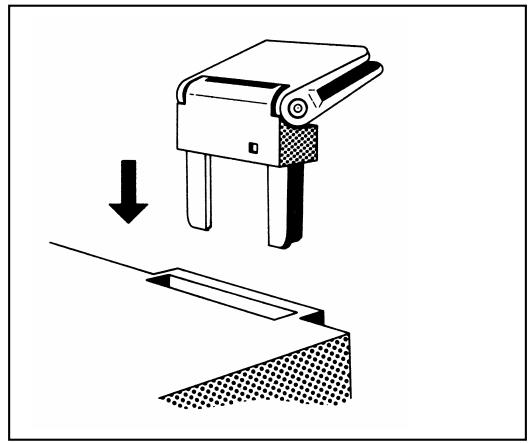

Placez le couvercle parallèlement aux charnières (angle d'ouverture env. 60^ ) jusqu'à ce qu'il soit bloqué dans celles-ci. Ainsi, le couvercle peut être enlevé à tout moment.

Fig. 2

Fig. 1

Fig. 3

Branchements

L'utilisation d'un transformateur d'alimentation

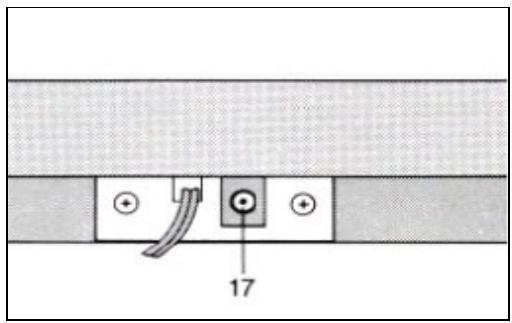

THORENS correspondant you permit de connecter le tourne-disque à toutes les tensions alternatives existantes. La ficheasse tension du cable transformateur d'alimentation doit être enforcée dans la prise 17 (Fig. 4) à l'arrête de l'appareil.

Le cordon de raccordement stéreo possède deux fiches phono (aussi appelées fiches Cinch ou fiches RCA par certains fabricants). Elles sont, soit marquées d'un L pour le canal gauche, soit d'un R pour le canal droit. À défaut de ces lettres, le canal droit est en rouge et le canal gauche en blanc. Les fiches Cinch doivent être enforcées dans les prises phono de l'amplificateur ou du récepteur.

Le cordon livre séparément assure la connexion al la masse ou à la terre. Veuillez le coincer sous la borne de masse de l'amplificateur.

Fig. 4

IMPORTANT!

CONSERVEZ LE CARTON D'EMBALLAGE AU CAS OU VOUS DEVRIEZ REMBALLER L'APPAREIL POUR LE TRANSPORT.

DANS CE CAS, RETIREZ LE PLATEAU DE L'APPAREIL ET DÉPOSEZ-LE DANS LE FOND DU CARTON, DANS SON EMBALLAGE ORIGINAL.

Réglages du bras de lecture et du système

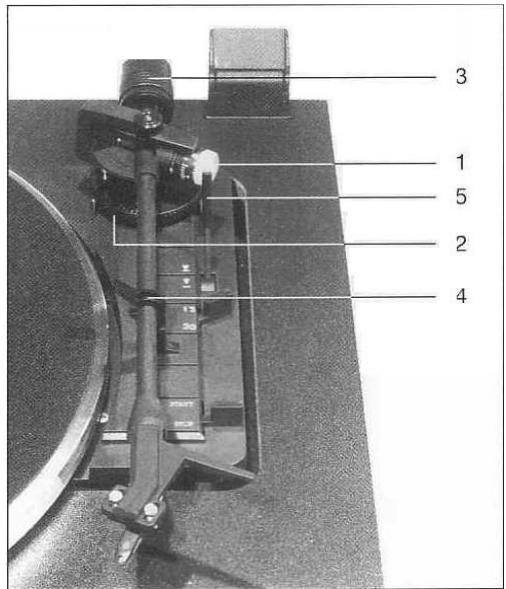

Amenez le bouton de réglage de la force d'appui (1) sur 0 et tournez le bouton de réglage de l'antiskating (2) dans le sens inverse des aiguilles d'une montre jusqu'àu blocage complet (Fig. 6).

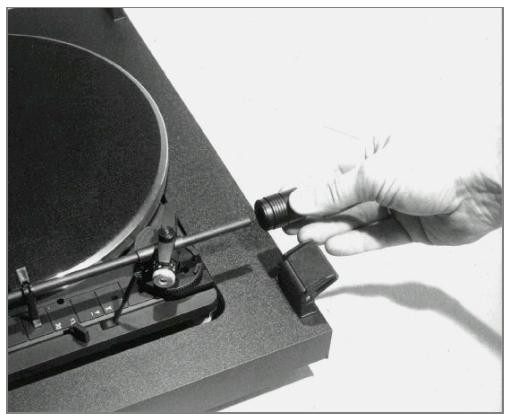

Vissez maintenant le contrepoids du bras (3) sur l'extrémité arrêté du bras de lecture (Fig. 5).

Déverrouillez le bras de lecture (4) et déplacez-le vers l'intérieur. Actionnez le levier du lève-bras en tenant le bras de lecture (Fig. 6).

En tournant le contrepoids (3), vous pouvez exactement équilibrer le bras, ce dernier doit se mouvoir librement.

Ramenez le bras sur le repose-bras, Maintenant, vous pouvez régler la valeur de la force d'appui (1) et de l'antiskating (2).

Pour le système OMB 10 intégré, il est commandé de régler la valeur à 15 mN.

Veuillez tenir compte du tableau suivant:

Fig. 5

Force d'appui (1)
Valeur de l'antiskating (2)

1	=	10	mN	1
1,25	=	12	mN	1,25
1,5	=	15	mN	1,5
2	=	20	mN	2
2,5	=	25	mN	2,5
3	=	30	mN	3

Fig. 6

Remplacement / montage de la cellule de lecture

Vous pouvez installer à la place de la cellule de lecture fournie avec l'appareil une autre cellule de lecture d'un demi pouce et de 3 - 10 g.

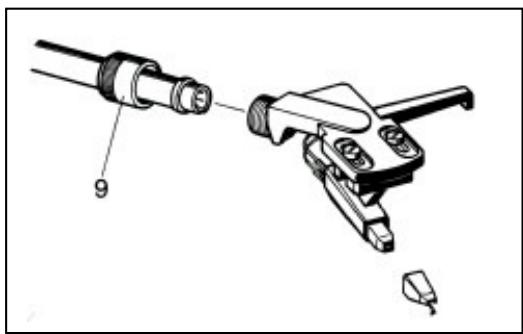

Desserrez pour cela l'écrou conique (9) qui se trouve derrière le support de système. Tirez le support vers l'avant (Fig. 7). Retirez les deux vis de blocage et enlevez avec précaution les cordons de raccordement de la cellule à l'aide d'une pincette. Vissez légèrement la nouvelle cellule et enforcez les cordons de raccordement dans les prises, en taisant attention aux codes couleur.

L'exemple de branchement indiquedans la figure 8 se rapporte au systeme Ortofon OMB 10!

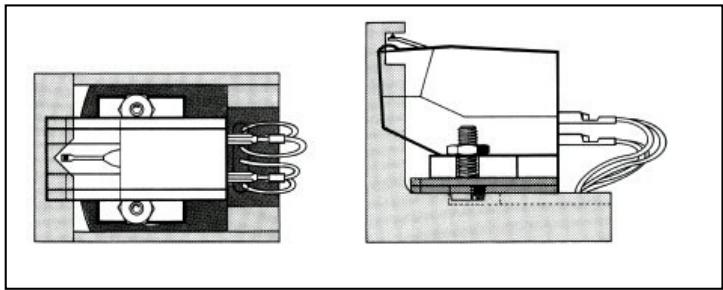

Insérez le support de système dans la glissière de montage fournie. Le montage est correct lorsque la pointe de lecture, vue d'en haut, est placée dans l'ouverture en V de la glissière, de montage. Vue de côté, la pointe doit être enforcée dans l'orifice rectangulaire (Fig. 9).

Enfichez le support de système dans la tige du bras de lecture et revissez I'écrou (9).

ATTENTION!

Faites attention à ne pas endommager le pointe de lecture lors de cette opération.

Après avoir monté la cellule de lecture, resserrez les vis de blocage.

Remplacement de la pointe de lecture

La pointe de lecture se détiériore à l'usage C'est pourquoi il est recommandé de contrôle régulierement la pointe après environ 500 heures d'utilisation. L'utilisation de pointes usées ou abimées peut endommager vos disques.

Afin de pouvoir utiliser les disques en gommelaque (78 t/mn) de façon ideale, il faut replacer la pointe par une pointe pour gonne-laque (Fig. 7). Veuillez-vous renseigner auprès de votre spécialiste.

Fig. 7

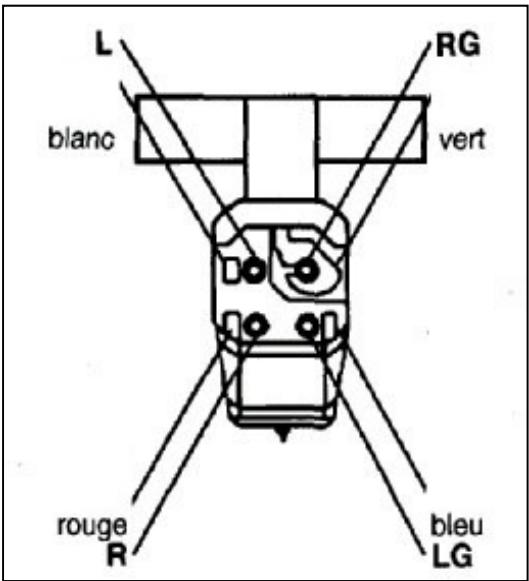

Fig. 8

R = Rouge canal droit

RG = Vert canal droit masse

L = Blanc canal gauche

LG = Bleu canal gauche masse

Fig. 9

Sélection de vitesse

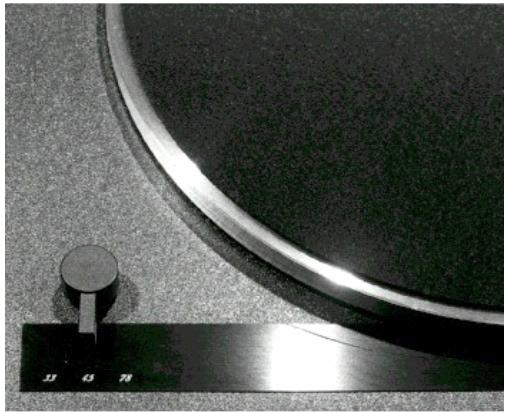

Le bouton gauche vous permet de régler les vitesses 33 t/min, 45 t/min ou 78 t/min (Fig. 10).

Sélection de diamètre des disques

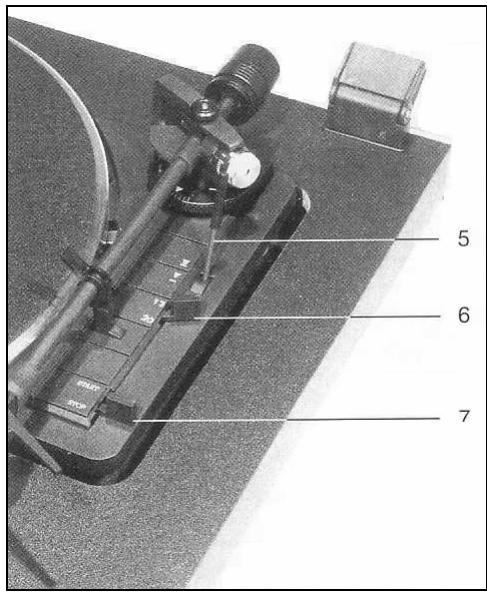

La bouton (6) à droite du bras de lecture permet de régler la diamètre des disques (17 cm et 30 cm). Cette opération est uniquement nécessaire pour la mise en marche automatique (Fig. 11).

Mise en marche automatique

Enlevez la protège pointe transparent, en le tirant vers l'avant. La levier du lève-bras (5) doit être actionné.

Placez le levier de commande en position Start afin que le bras de lecture se positionne automatique-ment sur le disque (Fig. 11).

Mise en marche manuelle et utilisation du lève-bras

Actionnez le levier du lève-bras (5).

Enlevez le bras de lecture du repose-bras et placez-le sur la sillon d'entrée du disque. Le moteur d'entrainment se met en marche. Le bras de lecture est ralenti par la levier du lève-bras (5), ensuite il s'abaisse délicatement sur le disque. Le levier du lève-bras permet de relever le bras à n'importe quel point, même pour des arrêts de courte durée. Le plateau du tourne-disque continue de tourner (Fig. 11).

Arrêt

Lorsque la bras de lecture arrive à l'extrémité du disque, il revient automatiquement sur la repose-bras, et l'appareil arrête de fonctionner. Vous pouvez aussi éteindre le tourne-disque en amenant le levier de commandement (5) dans la position Stop, ou en actionnant le levier du lève-bras et en ramenant manuellement le bras sur le repose-bras (Fig. 11).

Fig. 10

Fig.11
