Intitulé	Valeur / Description
Type de produit	Platine vinyle
Caractéristiques techniques principales	Transmission par courroie, bras de lecture en aluminium, cellule pré-montée
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	420 x 350 x 120 mm
Poids	4,5 kg
Compatibilités	Compatible avec la plupart des cellules de lecture standard
Fonctions principales	Lecture des disques vinyles 33 et 45 tours, démarrage automatique
Entretien et nettoyage	Nettoyage régulier du plateau et de la cellule, vérification de la courroie
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour la cellule et la courroie
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Informations générales utiles	Idéale pour les audiophiles, design classique, facile à installer

FOIRE AUX QUESTIONS - TD 170-1 THORENS

Comment installer le Thorens TD 170-1 ?

Pour installer le Thorens TD 170-1, commencez par placer la platine sur une surface stable. Connectez les câbles audio aux sorties correspondantes, puis branchez l'alimentation. Assurez-vous que le bras de lecture est en position de repos avant d'allumer l'appareil.

Pourquoi le son est-il faible ou absent ?

Vérifiez que les câbles sont correctement branchés et que le volume de votre amplificateur est réglé. Assurez-vous également que la cellule de lecture est en bon état et bien ajustée.

Comment régler la vitesse de lecture du TD 170-1 ?

Le Thorens TD 170-1 dispose d'un sélecteur de vitesse. Assurez-vous qu'il est réglé sur la vitesse correcte (33 ou 45 tours par minute) en fonction du disque que vous écoutez.

Que faire si le bras de lecture ne se déplace pas correctement ?

Vérifiez que le bras de lecture n'est pas bloqué par un objet et qu'il est correctement équilibré. Si nécessaire, ajustez le contrepoids au bout du bras.

Comment changer la cellule de lecture ?

Pour changer la cellule, retirez la vis qui fixe la cellule au bras de lecture, déconnectez les fils, puis installez la nouvelle cellule en inversant le processus.

Le plateau tourne-t-il trop lentement ?

Si le plateau tourne trop lentement, vérifiez la courroie pour voir si elle est usée ou défectueuse. Remplacez-la si nécessaire.

Comment nettoyer ma platine Thorens TD 170-1 ?

Pour nettoyer la platine, utilisez un chiffon doux et sec pour la carrosserie. Évitez les produits chimiques agressifs. Pour le plateau, un nettoyant pour vinyles peut être utilisé.

Où trouver des pièces de rechange pour le TD 170-1 ?

Les pièces de rechange pour le Thorens TD 170-1 peuvent être trouvées auprès de revendeurs spécialisés en audio, sur des sites de vente en ligne ou directement auprès de Thorens.

Comment régler la hauteur du bras de lecture ?

Pour régler la hauteur du bras de lecture, ajustez la vis de réglage située sur le bras, en vous assurant que la cellule est parallèle au disque lorsque le bras est en position de lecture.

MODE D'EMPLOI TD 170-1 THORENS

Service et garantie 2 Spécifications techniques 3 Déballage et montage 4 Bras et tête de lecture 5 Montage et ajustage de la tête de lecture 6 Mode d'emploi du TD 170 7

Nous vous remercions d'accorder votre confiance à notre produit, la platine TD 170. Avec l'acquisition de cette platine, vous disposez d'un instrument de précision pour la reproduction de disques, qui doit être manipulé et installé avec soin, pour qu'il puisse répondre à vos attentes. La fabrication et l'assemblage de cette platine sont entièrement réalisés en Allemagne - ce qui est une garantie de qualité supérieure, même après de longues années d'utilisation.

Bien entendu, vous souhaiteriez écouter immédiatement de la musique. Cependant, nous vous recommandons de lire attentivement ce mode d'emploi avant toute mise en service, afin de pouvoir utiliser de façon optimale cette platine et d'en profiter le plus longtemps possible. Nous nous sommes efforcés d'inclure dans cette notice les instructions indispensables et tout ce qu'il est bon de savoir pour une utilisation conforme. Pour toute autre question, veuillez vous adresser directement à votre revendeur.

Les conditions de garantie légale sont applicables. Si un défaut apparaît sur votre appareil pendant la durée de validité de la garantie, veuillez en informer votre revendeur en lui précisant le type du défaut. Si le défaut constaté ne peut pas être réparé par l'envoi et le remplacement de la pièce détachée correspondante, retournez l'appareil à Thorens, après accord préalable, dans son emballage d'origine. Si vous ne disposez plus de l'emballage d'origine, vous pouvez en obtenir un de Thorens contre paiement. L'expédition doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réexpédition se fera en port payé.

Les dommages consécutifs au non-respect des instructions du mode d'emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. La garantie ne couvre que le mécanisme d'entraînement de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

AVERTISSEMENT ! Afin de prévenir tout risque d'incendie ou de dommages électriques, l'appareil ne doit pas être exposé à l'humidité ou à la pluie.

Données techniques

Valeurs de mesure = valeurs typiques.

Entrainement par courrole	Moteur en courant continu, contrôleélectroniquement
Tension(Changement de transformateur)	100 - 240 V (AC)
Fréquence	50 / 60 Hz
Consommation	1,5 W
Vitesse de rotation	331/3, 45, 78 t / min
Différences d'oscillation	± 0,12 %
Plateau	Ø 304 mm
Ratio de bruit (DIN 45 500)Signal/tension extérieure de ronflementSignal/tension perturbatrice de ronflement	46 dB68 dB
Longuer du bras	211 mm
Angle de coude	26°
Excédent	19,5 mm
Angle tangentiel	0,15° / cm Rad.
Cellule de lecture HiFi DIN 45 500Rouge R canal droitVert RG masse canal droitBleu GL masse canal gaucheBlanc L masse canal	OrtofonOMB 10
Aiguille diamantelliptique	Nadel 1018 x 8 μm
Aiguille diamant pour 78 t / minsphérique	Nadel 7865 μm
Poids de pression conseillé	15 mN
Fréquence de transmission	10 Hz - 22000 Hz
Facteur de transmission	4 mV / 5 cm\(^{-1}\)/ 1 kHz
Capacité de lecture (315 Hz)	80 μm
Poids de la cellule	2,5 g
Capacité totaleConduction du bras et cables de la cellule	env. 160 pF
Dimensions (L x H x P) (mm)	440 x 119 x 360

Déballage et montage

Sortez l'appareil et tous les accessoires de l'emballage.

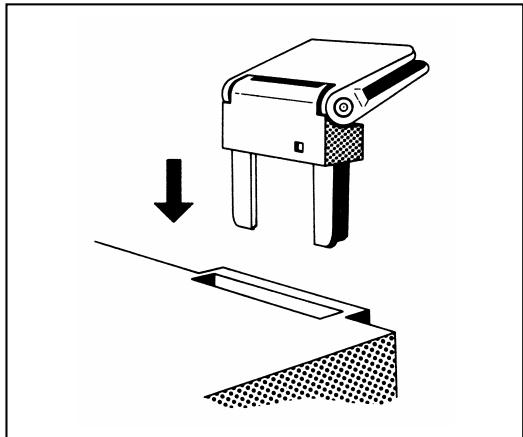

Introduisez les deux charnières dans les encoches prévues (Fig. 3).

Glisser le couvercle parallèlement à l'inclinaison (angle d'ouverture) dans les charnières jusqu'au bout.

Dans cette position, il est à tout moment possible de poser ou de déposer le couvercle.

En utilisant le transformateur d'alimentation Thorens, vous pouvez connecter votre platine à presque toutes les prises de courant existantes. La prise basse tension fixée au câble du transformateur d'alimentation vient se brancher sur la prise 17 (Fig. 4) située au dos de votre platine.

Le câble d'interconnexion stéréo possède 2 prises (appelées cinch ou RCA). Elles sont marquées des lettres L (canal gauche) et R (canal droit). Si ces lettres manquent, les prises sont de couleur rouge pour le canal droit et blanche pour le canal gauche. Connectez les fiches cinch à l'entrée « Phono » de votre (pré-)ampli ou récepteur.

Le câble séparé représente la masse ou la terre. Il sera à visser sous la vis prévue à cet usage sur votre ampli.

Fig. 2

Fig. 3 Fig. 4

Important !

CONSERVEZ LES CARTONS D'EMBALLAGE ORIGINAUX DANS LE CAS D'UN TRANSPORT À EFFECTUER.

DANS CE CAS, RETIREZ LE PLATEAU DE L'APPAREIL ET DÉPOSEZ-LE DANS LE FOND DU CARTON, DANS SON EMBALLAGE ORIGINAL.

Ajustage du bras et de la tête de lecture

Enlevez délicatement la protection de la tête de lecture. Tournez le bouton anti-skating (2) dans le sens contraire des aiguilles d'une montre jusqu'au butoir (Fig. 6) (point zéro).

À présent, tournez le contrepoids du bras (3) sur le cylindre du bras (Fig. 5).

Portez le bras (4) en direction du centre du plateau. Mettez le levier (5) en position tout en tenant le bras (Fig. 6).

En tournant le contrepoids (3), vous pouvez équilibrer le bras avec précision. Celui-ci doit rester en équilibre de lui-même.

Remettez le bras à sa place sur son support.

Maintenant, vous pouvez ajuster la pression du bras (1) ainsi que la force anti-skating (2).

Tenez le contrepoids et alignez la roue graduée sur «0» avec la marque située sur le bras.

Tournez le bras complet vers l'avant afin de régler la force de pression.

Avec l'OMB 10 d'origine, le réglage est de 15 mN (milli Newton).

Consultez le tableau suivant :

Force d'appui (1) | Valeur de l'antiskating (2)

1 = 10,0 mN 1

1,25 = 12,5 mN 1,25

1,5 = 15,0 mN 1,5

2 = 20,0 mN 2

2,5 = 25,0 mN

Fig. 5

Fig. 6

Installation / changement de la tête de lecture

À la place de la tête de lecture d'origine, vous pouvez en installer une autre d'1/2 pouce et d'un poids de 3 à 10 g.

Enlevez les 2 vis et déconnectez délicatement les fils avec une pince à bec.

Placez la nouvelle tête et vissez légèrement.

Reconnectez les fils en respectant le code couleur.

L'exemple de connexion (Fig. 8) est valable pour le système Ortofon OMB 10.

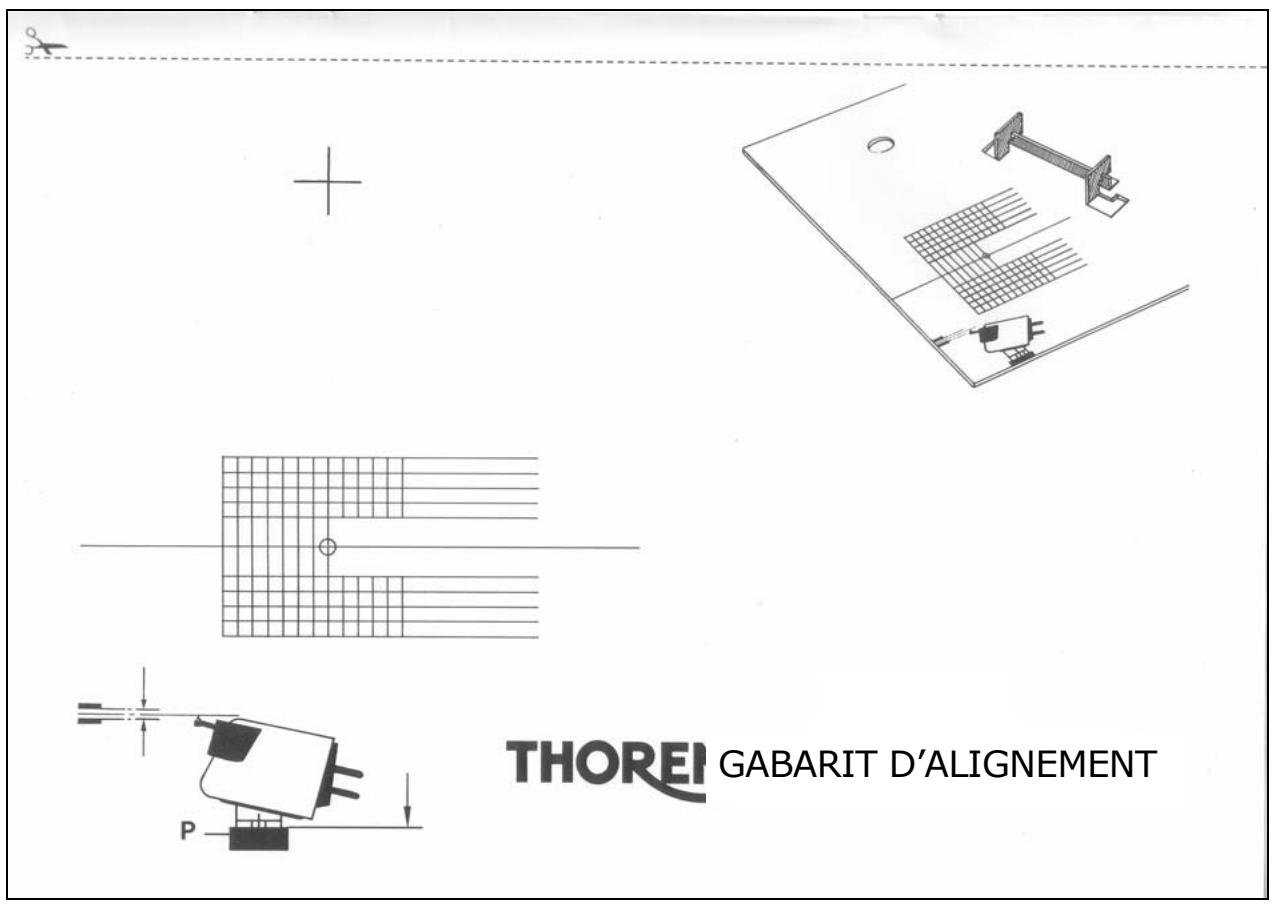

Posez le point de joint sur le plateau et réglez le système pour qu'il soit parallèle aux lignes d'aide d'alignement.

Serrez les vis.

Fig. 8

R = Rouge canal droit

RG = Vert masse canal droit

L = Blanc masse canal gauche

LG = Bleu canal gauche

Ajustement du point de départ du bras

Le point de départ du bras est réglé d'usine. En cas de décalage, tournez la vis d'ajustement (9, Fig. 11) selon le besoin vers la gauche ou vers la droite jusqu'à ce qu'il se trouve au-dessus du point optimal.

Sécurité électrique

L'appareil répond aux normes internationales de sécurité (IEC 65) ainsi qu'à celles de la Communauté Européenne 76/499/EWG.

Attention !

Opérez avec précaution afin de ne pas endommager la cellule de lecture ou son aiguille.

Après avoir installé le système, il faut connecter les vis.

Remplacement de l'aiguille de lecture

Le diamant de lecture est sujet à l'usure, c'est pourquoi nous vous conseillons de l'inspecter après environ 500 heures de lecture.

Les diamants usés peuvent endommager vos disques.

Pour auditionner les disques 78 tours dans les meilleures conditions, il vous faut utiliser un diamant adapté. Adressez-vous pour cela à votre revendeur Thorens.

Choix de la vitesse de rotation

Avec le bouton de gauche, vous pouvez régler la vitesse de rotation entre 33, 45 et 78 tours/min (Fig. 10).

Diamètre du disque

Avec l'interrupteur (6) situé à l'extrémité du bras de lecture, vous pouvez régler le diamètre du disque sur 17 cm (single) ou 30 cm (LP). Ceci est seulement nécessaire dans le cas d'utilisation du départ automatique (Fig. 11).

Départ automatique

Enlevez la protection plastique du disque. Le levier de soulèvement du bras (5) doit se trouver en position basse. Mettez le levier (7) sur Start et le bras de lecture se rend automatiquement sur le début du disque (Fig. 11).

Départ manuel et soulèvement du bras

Mettez le levier de soulèvement (5) en position basse. Enlevez le bras de son support et portez-le sur le sillon de départ du disque. Le moteur tourne ; en activant le levier de soulèvement (5), le bras vient se poser en douceur sur le disque. À l'aide du levier de soulèvement du bras, vous pouvez déplacer la tête de lecture à l'endroit de votre choix. Le plateau continue de tourner (Fig. 11).

À la fin du disque, le bras revient automatiquement sur son support et le moteur s'arrête. Vous pouvez aussi éteindre votre platine en mettant le levier (7) sur Stop ou en mettant le levier de soulèvement (5) en position et en positionant manuellement le bras sur son support (Fig. 11).

Fig. 10

Fig.11
