HDS-7M - Électronique de navigation marine LOWRANCE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Écran de sonar multifonction pour la navigation maritime
Caractéristiques techniques principales	Écran tactile de 7 pouces, résolution de 800 x 480 pixels, technologie SolarMAX pour une meilleure visibilité
Alimentation électrique	12 V CC
Dimensions approximatives	Dimensions : 20,3 x 25,4 x 10,2 cm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les sondes Lowrance, GPS et autres accessoires Lowrance
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12 V
Puissance	Consommation maximale de 1,5 A
Fonctions principales	Sonar, GPS, cartographie, affichage des données de navigation, connectivité avec d'autres appareils
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux et un nettoyant non abrasif, vérifier régulièrement les connexions électriques
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Lowrance, réparabilité limitée selon les composants
Sécurité	Utiliser uniquement avec une alimentation appropriée, éviter l'exposition prolongée à l'eau sans protection
Informations générales utiles	Garantie de 2 ans, consulter le manuel d'utilisation pour des instructions détaillées et des conseils d'installation

FOIRE AUX QUESTIONS - HDS-7M LOWRANCE

Comment mettre à jour le logiciel de mon LOWRANCE HDS-7M ?

Pour mettre à jour le logiciel, téléchargez la dernière version du logiciel sur le site de LOWRANCE. Ensuite, copiez le fichier sur une carte SD, insérez-la dans votre HDS-7M, allez dans le menu 'Système', puis 'Mise à jour' et suivez les instructions à l'écran.

Pourquoi mon écran LOWRANCE HDS-7M ne s'allume-t-il pas ?

Vérifiez d'abord l'alimentation. Assurez-vous que l'appareil est correctement connecté à une source d'alimentation et que le fusible n'est pas grillé. Si l'écran reste noir, essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment calibrer le sondeur de mon LOWRANCE HDS-7M ?

Pour calibrer le sondeur, accédez au menu 'Sonar', sélectionnez 'Réglages' puis 'Calibration'. Suivez les instructions à l'écran pour ajuster les paramètres selon vos besoins.

Mon LOWRANCE HDS-7M ne détecte pas le GPS, que faire ?

Assurez-vous que l'antenne GPS est correctement connectée et qu'elle a une vue dégagée du ciel. Si le problème persiste, essayez de redémarrer l'appareil ou de vérifier les paramètres de position dans le menu 'Système'.

Comment réinitialiser mon LOWRANCE HDS-7M aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu 'Système', sélectionnez 'Réinitialiser' puis choisissez 'Réinitialiser aux paramètres d'usine'. Notez que cela effacera toutes vos données personnalisées.

Pourquoi l'affichage de mon LOWRANCE HDS-7M est-il flou ?

Un affichage flou peut être causé par un mauvais réglage de la luminosité ou du contraste. Accédez au menu 'Affichage' et ajustez ces paramètres. Vérifiez également si l'écran est propre et sans traces.

Comment connecter mon LOWRANCE HDS-7M à mon smartphone ?

Pour connecter votre HDS-7M à votre smartphone, activez le Bluetooth sur votre téléphone et dans le menu 'Système' de votre appareil LOWRANCE. Sélectionnez 'Bluetooth', puis 'Ajouter un appareil' et suivez les instructions à l'écran.

Comment utiliser le réseau avec d'autres appareils LOWRANCE ?

Pour utiliser le réseau, connectez vos appareils LOWRANCE via un câble Ethernet. Accédez au menu 'Réseau' sur chaque appareil et assurez-vous qu'ils sont tous sur le même réseau. Configurez les paramètres de partage de données selon vos besoins.

MODE D'EMPLOI HDS-7M LOWRANCE

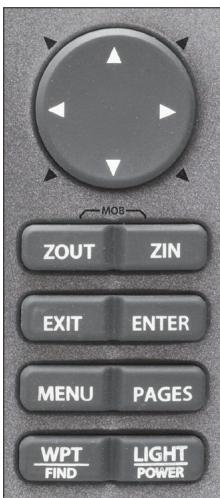

Touches de fonction

Le HDS fonctionne pratiquement de la même manière que d'autres produits Lowrance, mais quelques modifications ont été apportées pour rendre encore plus facile son utilisation. Lisez le présent guide pour vous familiariser rapidement avec votre nouvelle console. Pour de plus amples détails sur les fonctions mentionnées ici, veuillez consulter le manuel de l'utilisateur.

Pavé directionnel Permet d'activer le curseur dans la page Chart (Carte). Utilisez les flèches haut, bas, gauche et droit pour déplacer le curseur.

ZOUT (Zoom arrêté) Permet de réduire le zoom des pages Radar, Sonar et Chart (Carte).

ZIN (Zoom avant) Permet d'augmenter le zoom des pages Radar, Sonar et Chart (Carte).

EXIT (Quitter) Permet de retourner à un écran précédent, d'effacer des données et de fermer des menus. Appuyez sur Exit (Quitter) dans la page Chart (Carte) pour basculer rapidement entre l'affichage du symbole du bateau et de la position du curseur.

ENTER (Entrée) Permet d'enregistrer des données, de modifier des valeurs et d'accepter des commandes de menu et agit également en tant que touche de raccourci pour des fonctions importantes, telles que l'enregistrement d'un point d'étape à la position du curseur dans la page Chart (Carte).

MENU Permet d'accéder aux fonctions disponibles à chaque page.

PAGES Permet de sélectionner la page (ou l'écran) pour accéder à des utilisateurs tels que la liste de points d'étape et le tableau astronomique. Permet de basculer le contrôle entre les volets et les pages combinées (écran divisé) en appuyant plus longtemps.

WPT Permet d'enregistrer un point d'étape à votre position GPS actuelle. Appuyez FIND longtemps pour rechercher des points d'étape et des points d'intérêt ou pour acceder rapidement aux points d'étape, aux routes et aux traces de trajets parcours.

LIGHT Permet d'allumer l'unité, de régler le rétro-éclairage ou de passer l'unité en mode POWER veille (consommation réduite). Permet d'éteindre l'unité en appuyant longtemps.

Créer une position MOB (Homme à la mer) :

• Appuyez simultanément sur les touches ZOUT et ZIN pour créer un point MOB (Homme à la mer) avec une ligne à la position de votre bateau.

1. À partir de n'importe quel écran, appuyez sur PAGES pour accéder à l'écran Pages.
2. Sélectionnez l'écran page. Chart / Sonar permet d'afficher une page combinée Carte / Sonar.

Régler la taille des volets des pages combinées :

1. À partir de l'écran Pages, sélectionnez l'option de page combinée que vous souhaitez afficher, puis appuyez sur la touche MENU. Sélectionnez Adjust panel sizes (Réglage de la taille des volets). Utilisez le bouton à l'écran pour régler la taille des volets.

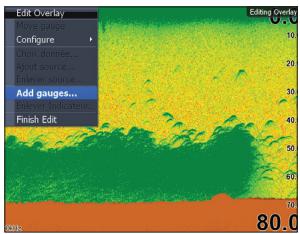

Ajouter un calque data (données) ou gauge (jauge) à une page :

1. À partir de l'écran Pages, sélectionnez la page de laquelle vous souhaitez ajouter ou modifier l'affichage des données, puis appuyez sur la touche MENU. Sélectionnez Edit data overlay (Modifier le calque de données).
2. Lorsque la page apparait, appuyez sur ENTER pour ajouter des données ou sur MENU pour accéder aux options, ou suivez les instructions à l'écran.

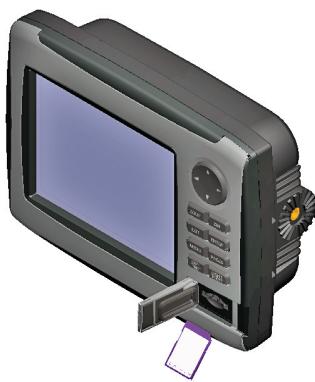

Rainure pour carte mmc/sd

Le couvercle de la rainure pour cartes MMC a une fermeture magnétique. Insérez les cartes face vers le haut. Insérez toujours les cartes MMC avec prudence. Forcer les cartes dans la rainure pourrait les endommager. Assurez-vous que le couvercle de la rainure pour cartes MMC est toujours fermé. Cela empêchera que de l'humidité ne pénétre dans le compartiment de la rainure.

Créer un point d'étape à la position actuelle :

1. Appuyez sur la touche WPT/Find pour créer un point d'étape à votre position actuelle.

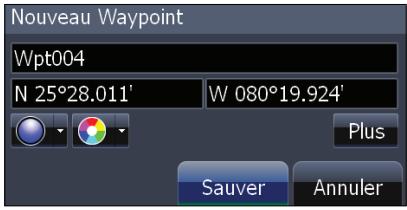

Créer un point d'étape à la position du curseur dans la page chart (carte):

1. Placez le curseur dans la page Chart (Carte) où vous souhaitez insérer le point d'étape et appuyez sur la touche ENTER. Le menu New Waypoint (Nouveau point d'étape) apparaitra.
2. Sélectionnez Save (Enregistrer) dans le menu New Waypoint.

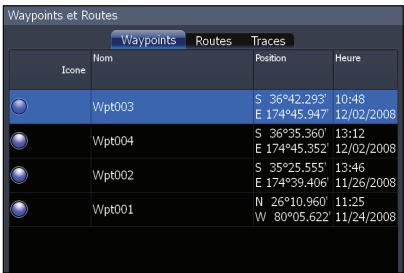

Écran waypoints (points d'étape)

Pour visualiser les points d'étape enregistrés, passez à l'écran Waypoints (Points d'étape) de la page Utilities (Utilitaires). L'écran Waypoints (Points d'étape) permet de visualiser et de modifier les points d'étape enregistrés.

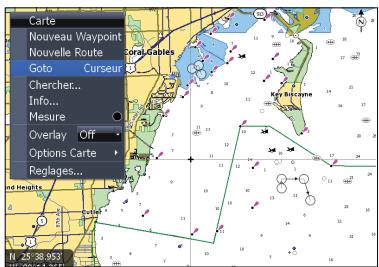

Naviguer vers un point d'intérêt de la page carte :

1. À partir de la page Chart (Carte), centrez le curseur sur un point d'intérêt. Appuyez sur la touche MENU. Le menu Chart (Carte) apparaîtra.
2. À partir du menu Chart (Carte), sélectionnez Go to Cursor (Aller au curseur), puis appuyez sur ENTER. L'unité entamera la navigation vers la position du curseur dans la page Chart (Carte).

Interrompre la navigation vers un point d'intérêt ou une autre destination :

1. À partir du menu Chart (Carte), Sélectionnez Navigation et appuyez sur ENTER.
2. Sélectionnez Cancel (Annuler) à partir du sous-menu. Pour réinitialiser votre erreur transversale, Sélectionnez Restart Navigation (Redémarrer la navigation) à partir du sous-menu.

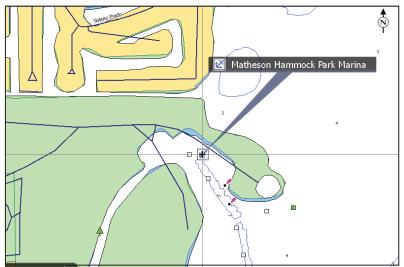

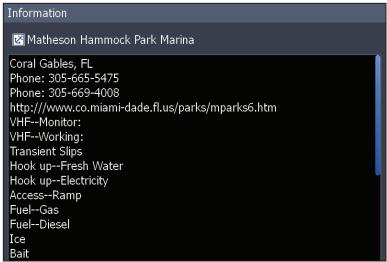

Visualiser les informations des points d'intérêt dans la page chart (carte)

1. Sélectionnez un point d'intérêt dans la page Chart (Carte) à l'aide du curseur. Une boîte d'identification du point d'intérêt apparaitra. Appuyez sur la touche MENU. Le menu Chart (Carte) apparaitra.
2. Sélectionnez Info dans le menu Chart (Carte), puis appuyez sur ENTER. L'écran Chart Info (Info Carte) apparaitra.
3. Pour visualiser des informations additionnelles sur le point d'intérêt, sélectionnez Details (Detials). L'écran Information apparaitra.

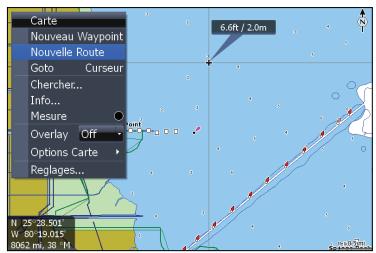

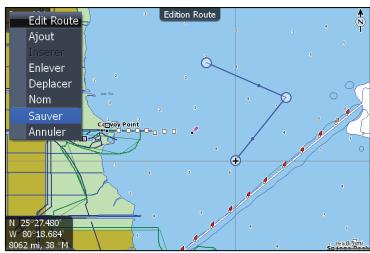

Créer une route à partir de la page chart (carte) :

1. Appuyez sur la touche MENU et sélectionnez New Route (Nouvelle route) à partir du menu Chart (Carte). Appuyez sur la touche ENTER.
2. Suivez les instructions à l'écran.
3. Appuyez sur la touche MENU pour ouvrir le menu Edit route (Modifier route). Sélectionnez Save (Enregistrer) et appuyez sur ENTER. La route sera enregistrée dans l'écran Routes.
4. Dans l'écran Routes, mettez en évidence la route et sélectionnez Start. Le dialogue Start Route (Démar rage de la route) apparaître, sélectionnez Forward (Normal) ou Reverse (Inverse).

Sonar : (disponible que si connecté sur un sonar ou un sonar/gps à l'aide d'un cordon ethernet,)

Profondeur de curseur Échos de poisson Curseur Tas de broussailles Lorsque le curseur est actif à l'écran, utilisez la barre History (Historique) pour faire défiler la page Sonar et visualiser des retours de sonar précédents. Lorsque le curseur est à l'écran, le sonar n'affiche pas de retours de sonar en temps réel.

REMARQUE: L'unité est configurée pour fonctionnement automatique sous la majorité des conditions. Pour l'utilisation dans des endroits d'épaisse végétation ou dans des eaux très profondes et certaines situations de pêche, un nombre de configurations spéciales sont disponibles. Consultez le manuel de l'utilisateur pour plus de détails.

Ajuster la sensibilité et les couleurs :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaitra. Dans le menu Sonar, Sélectionnez Adjust (Réglage).
2. Le menu de réglage de la sensibilité apparaitra. Utilisez les flèches gauche et droite pour faire le réglage.
3. Pour ajuster les couleurs, utilisez les flèches vers le haut et vers le bas pour sélectionner le menu Colorline (Couleurs). Utilisez les flèches gauche et droite pour faire le réglage.

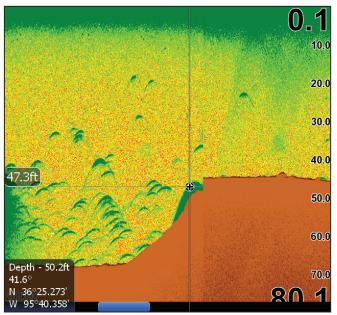

Marquer un objet submergé à l'aide d'un point d'étape :

1. À partir de la page Sonar, appuyez sur le pavé de flèches directionnelles pour activer le curseur. Utilisez le pavé de flèches directionnelles pour centrer le curseur sur l'objet submerge, puis appuyez sur ENTER. Un point d'étape sera créé à la position du curseur dans la page Sonar. Vous pouvez visualiser le point d'étape à partir de l'écran Waypoints (Points d'étape) ou à partir de la page Chart (Carte).

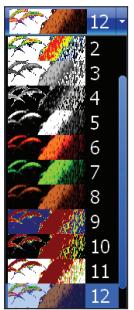

Pour sélectionner une palette de page sonar :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaîtra. Sélectionnez View (Vue) dans le menu Sonar pour ouvrir le sous-menu View (Vue).
2. Dans le sous-menu View (Vue), sélectionnez Palette. Le menu Palette compte 12 catégories d'écran sonar, y compris Grayscale (échelle de gris), Nightview (Vue nocturne) et Iceview (Vue par conditions de gel).

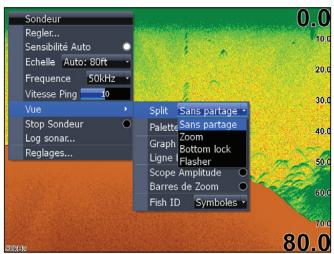

Options de division de l'écran sonar

Pour sélectionner un affichage de zoom, de verrouillage sur le fond ou d'écran clignotant en deux volets :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaitra. Sélectionnez View (Vue) dans le menu Sonar pour ouvrir le sous-menu View (Vue).
2. Dans le sous-view (Vue), sélectionnez Split (deux volets) pour ouvrir le menu Split (écran à deux volets). Les options de division de l'écran sont: No split (sans division), Zoom, Bottom Lock (Verrouillage sur le fond) et Flasher (clignotant).

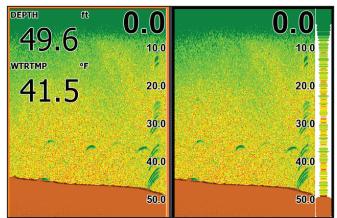

Pour visualiser et contrôler deux fréquences simultanément :

1. Appuyez sur PAGES pour accéder à l'écran Pages. Dans les options Sonar de l'écran Pages, sélectionnez les pages combinées + Sonar.
