Type de produit	Sondeur GPS maritime
Écran	Écran couleur TFT de 10,4 pouces
Résolution de l'écran	640 x 480 pixels
Fréquence de sondeur	50/200 kHz
Profondeur maximale	Jusqu'à 1 500 mètres
Alimentation électrique	12 V DC
Dimensions approximatives	27,6 x 24,1 x 9,4 cm
Poids	2,2 kg
Compatibilités	Compatible avec les cartes C-MAP, Navionics et autres cartes SD
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12 V
Puissance	Non spécifiée
Fonctions principales	Cartographie, détection de poissons, affichage de la profondeur
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Ne pas exposer à l'eau en dehors des spécifications, respecter les instructions d'installation
Informations générales	Idéal pour la pêche en mer et les activités nautiques, nécessite une installation professionnelle recommandée

FOIRE AUX QUESTIONS - X102C LOWRANCE

Comment allumer le LOWRANCE X102C ?

Pour allumer votre LOWRANCE X102C, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si l'écran reste noir ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la batterie est chargée.

Comment ajuster la luminosité de l'écran ?

Accédez au menu principal, puis sélectionnez 'Paramètres'. Dans les paramètres d'affichage, vous pouvez ajuster la luminosité de l'écran selon vos préférences.

Pourquoi je ne reçois pas de signal GPS ?

Assurez-vous que l'antenne GPS est correctement installée et dégagée de tout obstacle. Il peut également être nécessaire de laisser l'appareil à l'extérieur pendant quelques minutes pour acquérir un signal GPS.

Comment effectuer une mise à jour du logiciel ?

Visitez le site web de LOWRANCE pour télécharger la dernière version du logiciel. Suivez les instructions pour transférer le fichier sur une carte SD et insérez-la dans l'appareil pour effectuer la mise à jour.

Que faire si l'appareil ne détecte pas les sondes ?

Vérifiez les connexions des sondes et assurez-vous qu'elles sont correctement installées. Redémarrez l'appareil pour voir si cela résout le problème.

Comment réinitialiser le LOWRANCE X102C ?

Pour réinitialiser l'appareil, allez dans le menu principal, sélectionnez 'Réglages', puis 'Réinitialiser aux paramètres d'usine'. Notez que cela effacera toutes vos données personnalisées.

L'appareil se fige souvent, que faire ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez si une mise à jour est disponible et effectuez-la si nécessaire.

Puis-je utiliser le LOWRANCE X102C sous la pluie ?

Oui, le LOWRANCE X102C est conçu pour résister à des conditions météorologiques humides. Assurez-vous toutefois qu'il est correctement monté et protégé des éclaboussures directes.

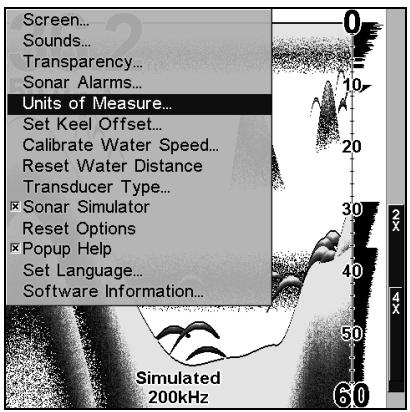

Comment changer les unités de mesure ?

Dans le menu principal, allez à 'Paramètres', puis sélectionnez 'Unités'. Vous pourrez choisir parmi différentes unités de mesure pour la profondeur, la température, etc.

MODE D'EMPLOI X102C LOWRANCE

Guide d'utilisation

Ce manuel ne peut en aucun cas être en tout ou en partie copié, reproduit, publié, transmis ou distribué, sans accord écrit préalable de Lowrance Electronics. Toute distribution commerciale non autorisée de ce manuel est strictement interdite.

Lowrance® est une marque déposée de Lowrance Electronics, Inc.

Lowrance Electronics peut juger nécessaire de modifier ou de mettre fin à nos polices d'assurance, à nos réglementations et à nos offres spéciales sans avis de notification. Toutes les spécifications et les caractéristiques sont sujettes à modifications sans préavis. Tous les écrans de ce manuel sont simulés.

Pour obtenir des manuels d'utilisation gratuits et les informations les plus récentes concernant ce produit, son fonctionnement et ses accessoires, visitez notre site internet.

www.lowrance.com

Lowrance Electronics Inc. 12000 E. Skelly Dr. Tulsa, OK USA 74128-2486 Imprimé aux USA.

Table des matières

Section 1: Lisez-moi d'abord!

Informations Techniques: X102C, X107CDF 2

Comment fonctionne un Sonar 4

Section 2 : Installation & Accessoires. 7

Préparations. 7

Installation du Transducteur 7

Installation à Travers Coque et Installation sur le Tableau.... 11

Installation Sur Un Moteur À La Traîne (Trolling Motor)..... 18

Orientation Du Transducteur Et Repérage Du Poisson.... 19

Préparation de l'Installation à l'Intérieur de la Coque... 20

Capteurs de Vitesse/Température 24

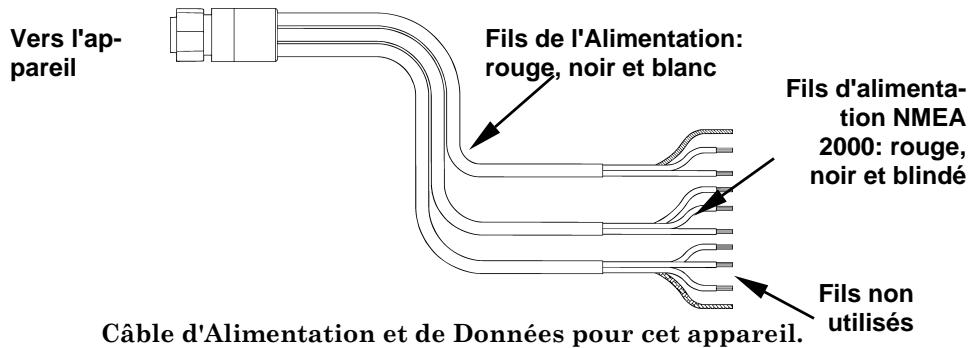

Branchements 27

Branchements du Câble NMEA 0183 31

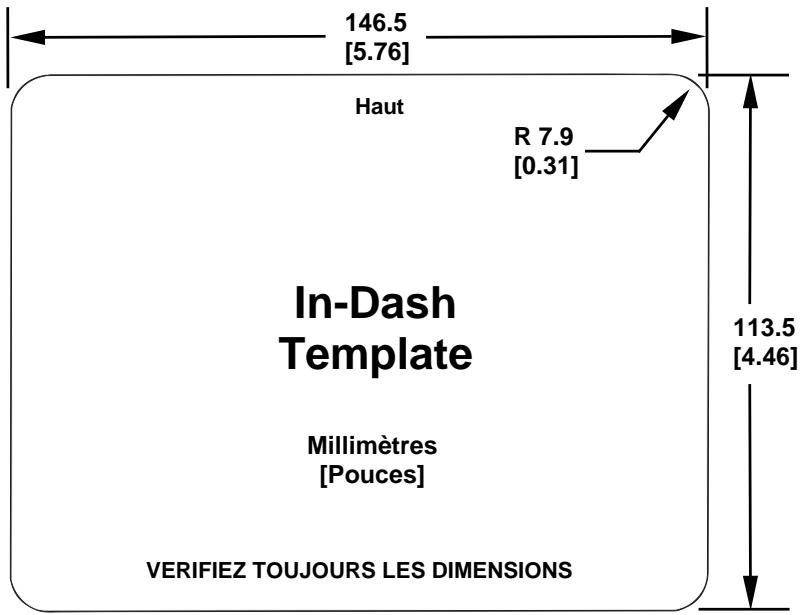

Installation du Sondeur 31

Façade 35

Section 3: Fonctionnement de Base du Sonar 37

Clavier 37

Allumer et Éteindre l'Appareil/l'Éclairage 38

Menu Principal. 38

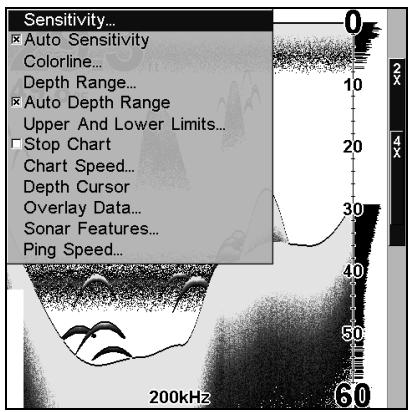

Menu du Sondeur 40

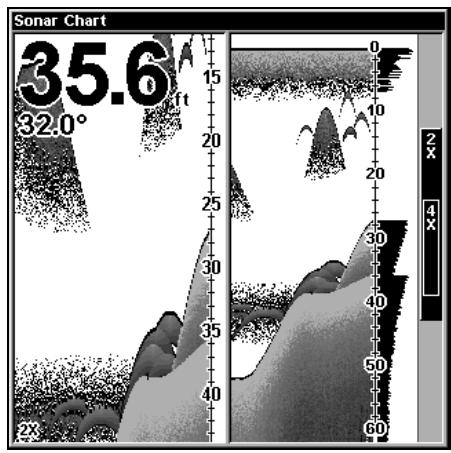

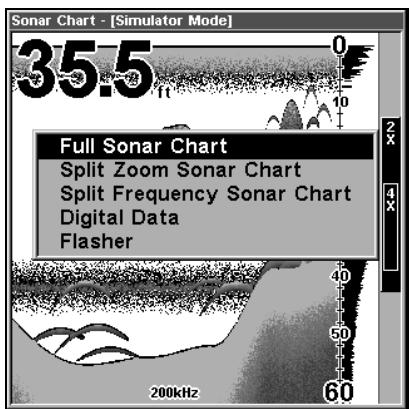

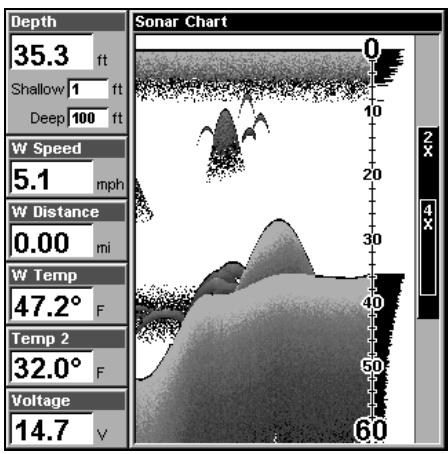

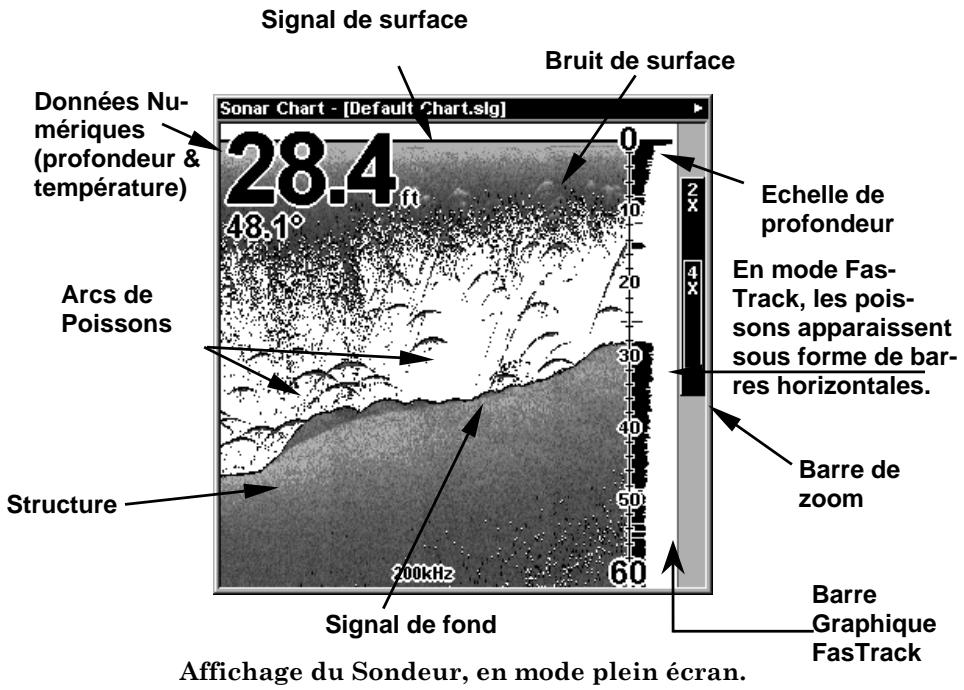

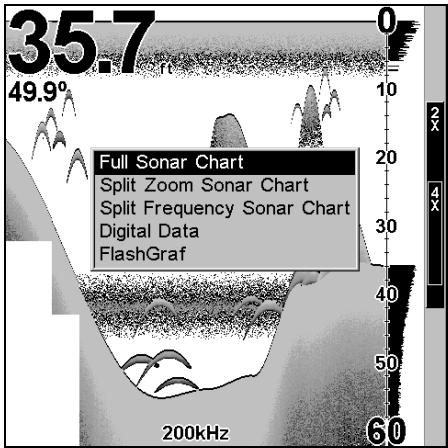

Modes d’Affichage 42

Consultation rapide pour un fonctionnement de base du Sonar 45

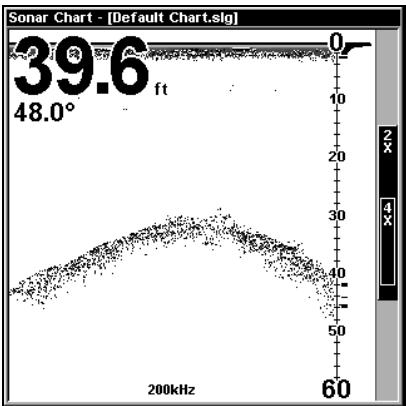

Fonctionnement du Sonar 47

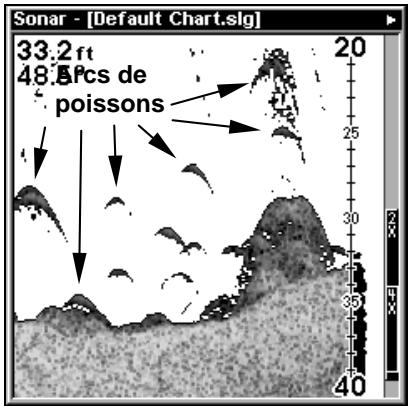

Symboles de Poissons contre Sondeur Plein Écran. 50

Aides Gratuités 51

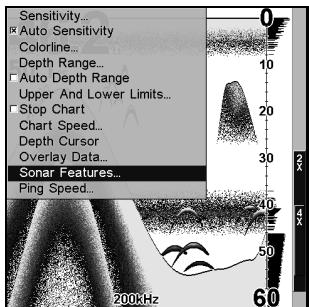

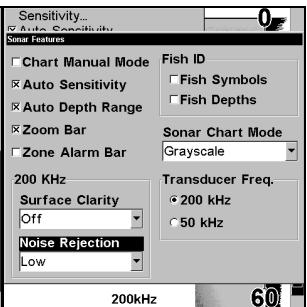

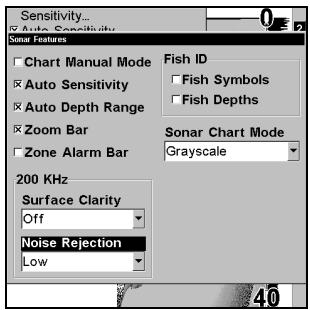

Section 4: Options et Autres Fonctions du Sonar............52

(Traitement avancé des signaux). 53

Alarmes 54

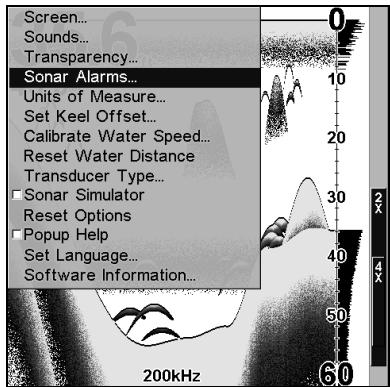

Alarmes de Profondeur 54

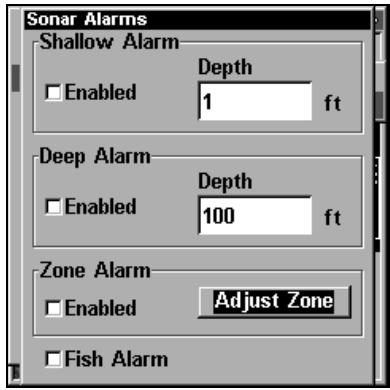

Alarme de Zone 56

Alarme de poisson. 57

Luminosite 58

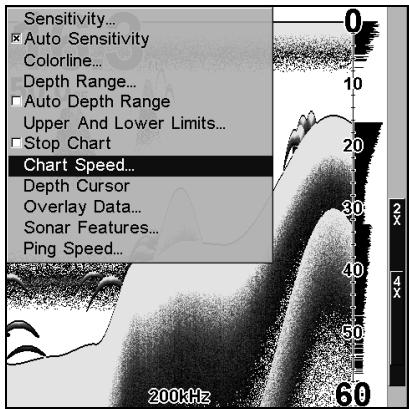

Étalonnage de la Vitesse 58

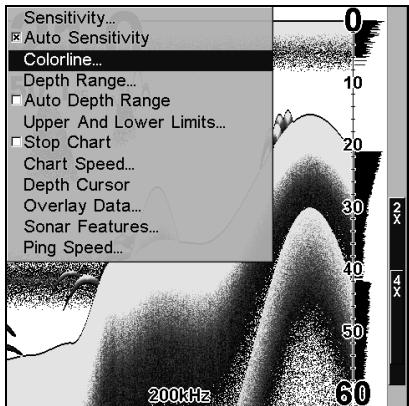

Vitesse de Défilement 59

ColorLineTM 60

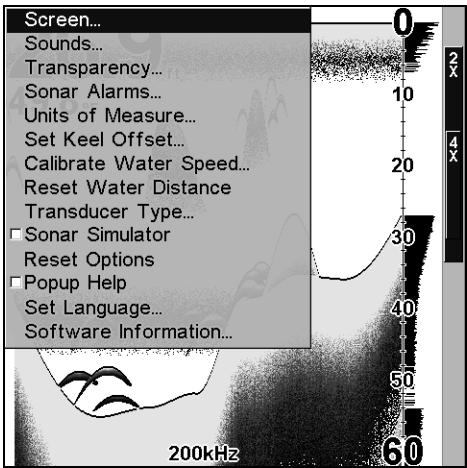

Contraste 60

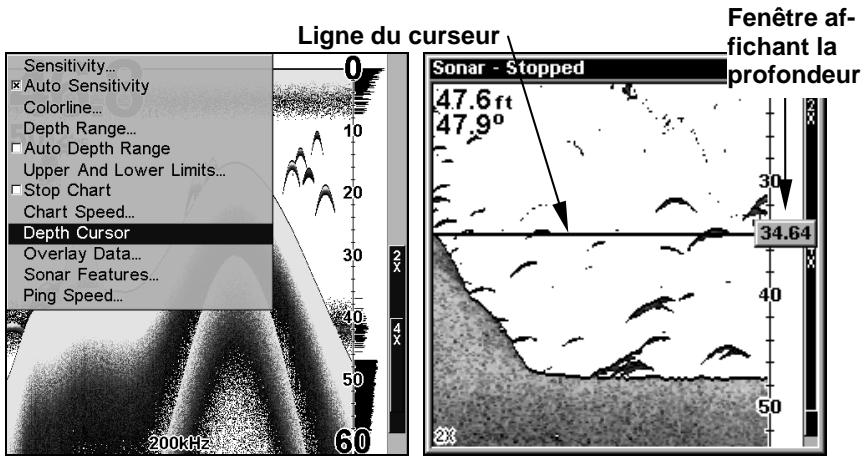

Curseur de Profondeur 60

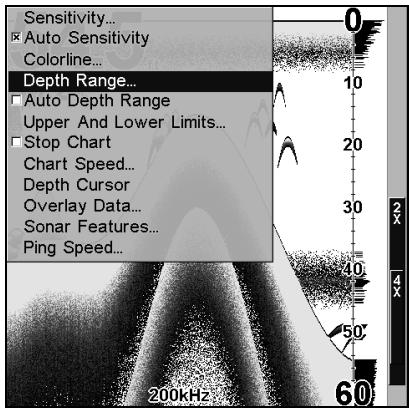

Portée en Profondeur - Automatique 61

Portée en Profondeur - Manuelle 62

Pour réactiver la Portée Automatique en Profondeur : 62

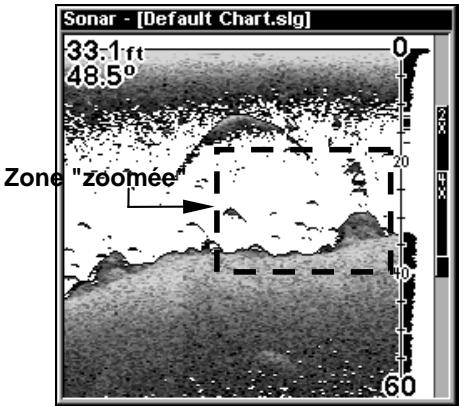

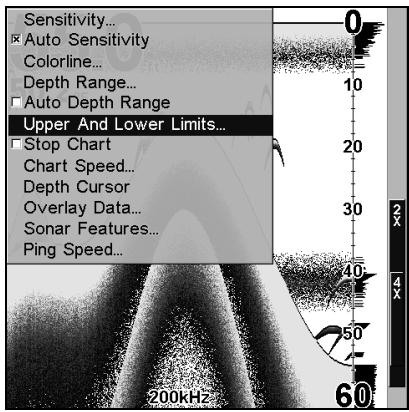

Portée en Profondeur-Limits Supérieure et Inférieure.....63 FasTrackTM 64 Fish I. D.™ (Symboles & Profondeurs des Poissons) 65 FishTrackTM 67 Fréquence (Changer la Fréquence du Transducteur) 68 HyperScrollTM 70 Rejet du Bruit 70 Données de Superposition 70 Pour changer la taille des données affichées: 71 Vitesse d'Impulsion & HyperScrollTM 72 Info-Bulles 74 Réinitialisation des Options 74 Remettre la Distance Parcourue à Zéro. 75 Contraste et Luminosité 75 Sensibilité & Sensibilité Automatique. 77 Pour réactiver la Sensibilité Automatique: 78 Régler la Compensation de Quille (Offset) 79 Choisir la Langue. 80 Informations Système 80 Mode Graphique du Sondeur 81 Options d'Affichage du Graphique du Sondeur 81 Sondeur Plein Écran 82 Écran Sondeur Partagé 83 Graphique Sondeur Double Fréquence 83 Écran avec Données Numériques. 84 FlashGrafTM 86 Simulator 87 Arrêt du Défillement de l'Image 87 Clarté de Surface 88 Type de Transducteur 89 Transparence 90 Unités de Mesure 91 Limites Supérieure et Inférieure 91 Zoom & Barre de Zoom 91 Zoom Panoramique 92 Section 5: Dépannage 93

Comment ce manuel peut rapidement vous amener sur l'eau!

Bienvenue dans le monde passionnant du sonar numérique! Nous savons que vous êtes impatient de commencer à pêcher, mais nous avons une faveur à vous demander. Avant que vous ne saisissez votre appareil et que vous ne commenciez à l'installer, accordez-nous quelques instants pour vous expliquer comment notre manuel pourrait vous aider à atteindre les meilleurs résultats avec ce détecteur de poissons compact et grand écran.

Tout d'abord, nous tenons à vous remercier d'avoir choisi un sonar Lowrance. Que vous soyez un utilisateur débutant ou un pêcheur confirmé, vous découvrirez que votre appareil est à la fois facile à utiliser, mais également capable de traiter les tâches les plus exigeantes en matière de sonar. Vous ne trouverez pas d'autre appareil sonar avec autant de capacités et de fonctions pour ce prix!

Le but de ce livre est de vous amener sur l'eau rapidement, le plus simplement possible. Comme vous, nous préférons passer plus de temps à naviguer et à pêcher que de temps à lire ce manuel!

Pour cela, nous avons conçu notre livre de manière à ce que vous n'ayez pas à le lire entièrement du début à la fin pour obtenir les informations que vous recherchez. Au début (ou à la fin) de chaque partie, nous vous informerons du contenu abordé par la suite. Si c'est un concept avec lequel vous êtes déjà familier, nous vous montrerons comment et quelles parties sauter pour rejoindre le thème important suivant. Nous l'avons également conçu de façon à faciliter la recherche d'informations dont vous pourriez avoir besoin de temps à autre. Voici comment:

Le manuel est organisé en 6 parties. Cette première partie est une introduction au sonar. Elle vous informe des bases dont vous devrez prendre connaissance avant de faire sonder l'eau par l'appareil pour retrouver du poisson.

La Section 2 vous aide à installer votre appareil et le transducteur. Nous vous parlerons également de quelques accessoires disponibles.

La Section 3 concerne le Fonctionnement de Base du Sonar. Elle vous expliquera combien il est facile de faire fonctionner votre sonar, dès sa sortie de l'emballage. Cette section présente également une page de Consultation Rapide du Sonar. (Si vous avez déjà compris comment installer l'appareil par vous-même et que vous ne pouvez tout simplement pas attendre davantage, reportez-vous à la Consultation Rapide à la page 45, et rendez-vous sur l'eau avec votre appareil!)

Une fois que vous aurez acquis un peu d'expérience avec votre sonar, vous pourrez vous reporter à la Section 4, qui traite des Options et Autres Fonctions du Sonar plus complexes.

Lorsque vous rencontrez une nouvelle commande à l'écran de l'appareil, vous pouvez la retrouver dans le manuel en parcourant la Table des Matières ou l'index, la Section 3 ou les options du sonar à la Section 4.

Si vous rencontrez des difficultés avec votre sonar, vous pouvez trouver les réponses aux problèmes les plus courants à la Section 5, Dépannage.

Enfin, à la Section 6 nous offrons des Informations Supplémentaires, incluant des informations sur la garantie et sur le service clientèle.

A présent, si vous aimez les détails, parcourez rapidement le paragraphe suivant concernant les spécifications de votre appareil afin d'apprécier la puissance qu'il possède en matière de sondage. C'est important pour nous (et pour nos utilisateurs avancés), mais si vous ne vous intéressez pas au nombre de watts que possède l'appareil, reportez-vous directement aux informations importantes concernant le fonctionnement du sonar, à la page 5.

Informations techniques: X102C, X107CDF générales

Affichage: 5.0" (12.7 cm) en diagonale Film SuperTwist haute définition couleur; préférences de visionnement programmables.

Résolution: 480 pixels x 480 pixels; 230,400 pixels au total.

Rétro-éclairage: X102C, X107CDF: Rétro-éclairage par LED blanche de l'écran et du clavier.

Alimentation: de 10 à 15 volts DC.

Dimensions du Boîtier: 5.4" H x 6.9" W x 3.4" D (13.8 H x 17.6 L x 8.6 P cm) ; hermétique et étanche ; utilisable en eau salée.

Mémoire de Sauvegarde: Mémoire intégrée pouvant sauvegarder les enregistrements sonar pendant des décennies.

Langues: 10; langues sélectionnables par l'utilisateur.

Fréquence: 50/200 kHz pour le X107CDF; 200 kHz pour le X102C.

Transducteurs: Un transducteur Skimmer à double fréquence avec capteur de température intégré est livré avec le X107CDF. Il possède des angles de détection de 35° / 12°. Un transducteur Skimmer à fréquence unique et capteur de température intégré est livré avec le X102C. Il possède un cône de détection de. Ces transducteurs fonctionnent à des vitesses allant jusqu'à 70 mph (61 noeuds).

Émetteur: X107CDF: 4,000 watts create /500 watts RMS. X102C: 2,400 watts create /300 watts RMS.

Capacité de Sondage en Profondeur: X107CDF: 2,500 pieds (762 metres). X102C: 800 pieds (244 metres). La profondeur sonnée dépend de l'installation et de la configuration du transducteur, de la composition du fond et de la nature de l'eau. Tous les sonars donnent généralement de plusieurs résultats en eau douce qu'en eau salée.

Affichage de la profondeur: Affichage continu.

Alarmes audibles:...... Haut-parleurs/bas-parleurs/poisson/zone.

Portée Automatique:.... Oui, avec des mises à jour instantanées à l'écran.

Détecttion Automatique du Fond: Oui.

Zoom suivant le Fond : Oui.

Zoom en Ecran

Partagé: Oui.

Température

de Surface : Oui.

Lecture de la

Vitesse/Distance :............ Facultatif (nécessite l'utilisation d'un capteur de vitesse optionnel).

Avertissement!

Entrepossez votre appareil à une température comprise entre -20°C et +75°C. Un stockage prolongé à des températures supérieures ou inférieures à celles indiquées ci-dessus peut endommager l'écran de visualisation à cristaux liquides. Ce type de dégât n'est pas couvert par la garantie. Pour plus d'informations, veuillez contacter le Service Clientèle de l'entreprise; vous trouverez les numéros de téléphone correspondants à la fin de ce manuel.

Comment fonctionne un sonar

Le sonar existe et est utilisé depuis les années 1940, par conséquent si vous savez déjà comment il fonctionne, passez directement au segment suivant concernant les conventions typographiques utilisées dans ce manuel. Cependant, si vous n'avez jamais possédé de sonar détecteur de poisson, cette partie vous apprendra les bases de son fonctionnement.

Sonar est une abréviation pour SOund NAvigation and Ranging, une technologie développée pendant la deuxième Guerre Mondiale dans le but de détecter les sous-marins ennemis. (Lowrance a développé le tout premier sonar transistorisé au monde pour pêche de loisir en 1957.) Un sonar consiste en un émetteur, un transducteur, un récepteur et un affichage. En termes simplifiés, voici comment l'appareil retrouve le fond, ou les poissons:

L'émetteur émet une impulsion électrique, que le transducteur convertit en une onde sonore envoyée dans l'eau. (La fréquence sonore ne peut pas être entendue par les humains ou par les poissons.) L'onde sonore rencontre un objet (poisson, structure, fond) et rebondit vers le transducteur qui la convertit en un signal électrique.

Le récepteur amplifie ce signal de retour, ou écho, et l'envoie vers l'affichage du sondeur, où une image de l'objet apparaît sur le graphique défilant à l'écran. Le microprocesseur du sondeur calcule le laps de temps écoulé entre le moment où le signal est transmis et le moment où l'écho de retour est reçu pour déterminer la distance vous séparant de l'objet. La totalité de ce processus se répète plusieurs fois par seconde.

Comment utiliser ce manuel : conventions typographiques

La plupart des instructions sont organisées en étapes numérotées. Les touches numériques et fléchées apparaissent en gras. Par conséquent, si vous êtes juste pressé (ou si vous n'avez besoin que d'un rappel), vous pouvez parcourir les instructions et désigner la commande à utiliser en retrouvant son titre représenté en gras. Les paragraphes ci-dessous expliquent comment interpréter la mise en forme du texte pour ces commandes et pour d'autres instructions :

Touches fléchées

Les touches fléchées contrôlent la ligne horizontale du curseur de profondeur à l'écran du sondeur. Elles permettent également de faire défiler les menus de façon à pouvoir exécuter différentes commandes. Elles sont représentées par les symboles suivants qui désignent, dans l'ordre, la flèche du bas, la flèche du haut, la flèche de gauche et la flèche de droite: .

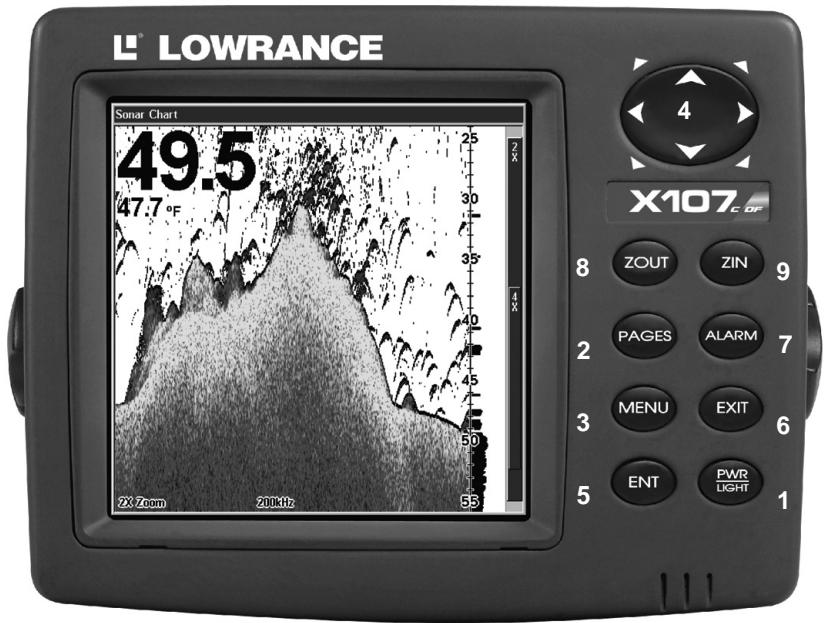

Clavier

Les autres touches remplissent toute une variété d'autres fonctions. Lorsque le texte se réfère à une touche, celle-ci est représentée en gras, type sans serif. Par exemple, la touche « Enter/Icons » est désignée par ENT et la touche “Menu” par MENU.

Commandes du menu

La commande ou l'option d'un menu apparaîtra en petites lettres capitales, de type gras sans serif comme celle-ci : DEPTH CURSOR. Ceci indique que vous êtes sur le point de sélectionner une commande ou une option du menu. Le texte que vous devrez taper ou les noms de fichiers que vous devrez sélectionner apparaîtront en italique, tel que data type.

Instructions = séquences menu

La plupart des fonctions que vous exécuterez avec le sondeur seront décrites sous forme de séquences de frappe et de sélection de commandes. Nous les avons écrites de manière condensée pour une lecture rapide et simplifiée.

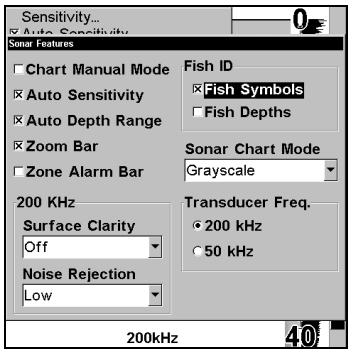

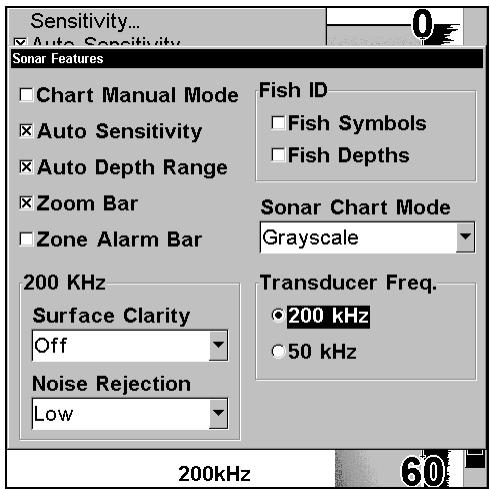

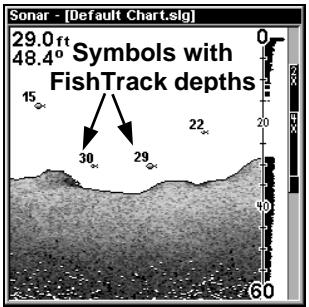

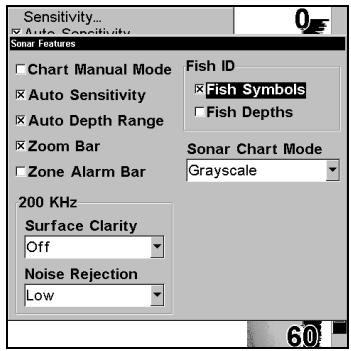

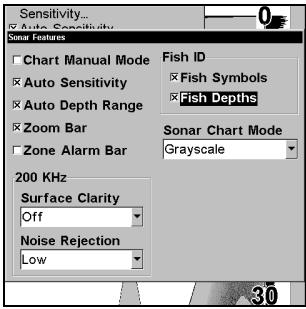

Par exemple, les instructions pour activer la fonction de Fish ID^TM ressemblent à ceci:

1. Depuis l'Écran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR) | ENT.
2. Appuyez sur → jusqu'à FISH SYMBOLS (IDENTIFIANT POISSON) | ENT|EXIT|EXIT.

Débutez sur l'écran du Sondeur. Appuyez sur la touche Menu, puis appuyez plusieurs fois (ou appuyez et maintenez appuyée) la flèche du bas pour faire défiler le menu et sélectionner la commande Sonar Features. Enfin, appuyez sur la touche "Entrée."

L'étape 2 peut dire : "Appuyez sur la touche fléchée de droite pour sélectionner la commande des symboles Fish ID. Appuyez ensuite sur la touche Entrée, puis deux fois sur la touche Exit."

Vous pouvez installer le sonar dans un ordre différent si vous le souhaitez, mais nous vous recommandons cette séquence:

Avertissement:

Nous vous recommandons de lire l'intégralité de cette section avant de percer des trous dans votre bateau!

1. Déterminez l'emplacement approximatif du sondeur, de façon à pouvoir prévoir comment et où passeront les câbles du transducteur et de l'alimentation. Cela vous permettra de vous assurer que vous disposerez de suffisamment de longueur de câble pour la configuration désirée.
2. Déterminez l'emplacement approximatif du transducteur et le parcours de son cable.
3. Déterminez l'emplacement de votre batterie ou de toute autre source d'alimentation, ainsi que le parcours du câble d'alimentation.
4. Installez le transducteur et acheminez son cable vers le sondeur.
5. Installez le câble d'alimentation et acheminez-le jusqu'au sondeur
6. Installez le sondeur.

Installation du transducteur

Ces instructions vous permettront de mettre en place votre transducteur Skimmer® sur un travers (sonde pour tableau arrêté), sur un trollinging motor - moteur de traine - ou à l'intérieur d'une coque. Ces instructions concernent le montage des transducteurs Skimmer à fréquence unique et à double fréquence. Nous vous conseillons de lire attentivement ces instructions avant de procéder à l'installation de votre matériel.

Les petits transducteurs Skimmer à fréquence unique nécessitant généralement un support de montage en acier inoxydable une pièce. Les transducteurs bi-fréquences de taille plus importante nécessitant quant à eux un support de montage en plastique deux pièces. Enfin, le montage sur un trollinging motor nécessite un support plastique en une seule pièce, arrivant d'une courroie ajustable.

Tous ces supports de montage aident à éviter l'endommagement du transducteur dans le cas où ce dernier heurterait un objet pendant la marche du bateau. Si le transducteur est effectivement touché, le support peut ainsi facilement être repositionné sans outils.

Lisez soigneusement ces instructions avant de procéder à l'installation du transducteur. Déterminez quelle méthode d'installation convient le mieux à votre embarcation. Rappelez-vous que l'installation du transducteur constitue la partie la plus critique de l'installation d'un sonar.

Remarque:

Les types d'installation suivants requièrent également des matériaux et des outils que vous devrez vous procurer (ces outils et matériaux ne sont pas fournis):

Installation d'un transducteur à fréquence unique sur le tableau arrêté

Outils recommandés: deux clefs universelles (à ouverture variable), perceuse, mèche #29 (3,5mm), tournevis à tête plate. Matériel: composé de calfatage/adhésif de haute qualité marine au-dessus et en-dessous de la ligne de flottaison.

Installation d'un transducteur à double fréquence sur le tableau arrêté

Outils: Deux clefs universelles, perceuse, mèche #20 (4mm), tournevis à tête plate. Matériel: quatre vis à bois en acier inoxydable #12, de 2.5cm de long, composé de calfatage/adhésif de haute qualité marine au-dessus et en-dessous de la ligne de flottaison.

Installation d'un transducteur à fréquence unique sur un trolling motor

Outils: Deux clefs universelles, tournevis à tête plate. Matériel: attaches plastiques pour les câbles.

Installations à l'intérieur de la coque

Outils : Ceux-ci peuvent varier en fonction de la composition de votre coque. Adressez-vous au fabricant de votre bateau pour plus d'informations. Les autres outils recommandés comprennent un bâtonnet en bois ou un objet similaire pour remuer et appliquer la résine époxyde, et une assiette en carton ou un bout de carton sur lequel mélanger l'époxyde. Matériel : alcool à 90 degrés, papier de verre grain 100, et résine époxyde spécifique formulée par LEI (consultez les informations concernant la commande d'accessoires à la fin de ce manuel). Une coque sandwich requiert également une résine polyester.

Sélectionner l'emplacement du transducteur

1. L'emplacement besoin doit constamment se trouver dans l'eau, et cela à n'importe quelle vitesse.
2. Le transducteur doit être installé à un endroit où le débit de l'eau sera constamment le plus régulier possible. Si le transducteur n'est pas placé au niveau d'une eau en mouvement uni et constant, les perturbations causées par les bulles d'air et les turbulences se tradui-

ront à l'écran du sondeur par des interférences (apparition de lignes et de points) dès que le bateau se mettra en mouvement.

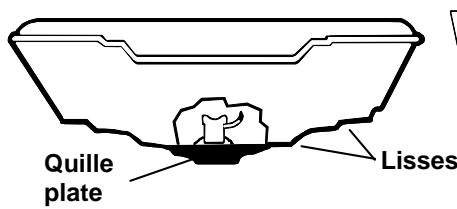

Remarque:

Certains bateaux en aluminium, avec des virules ou des membrules externes à la coque, créé de grandes quantités de turbulences lorsqu'ils sont lancés à grande vitesse. Ces bateaux sont généralement équipés de puissants moteurs hors-bord capables de les propulser à des vitesses supérieures à 35 mph (55km/h environ). Sur ce genre de bateaux, le transducteur sera généralement le mieux installé entre les membrules les plus proches du moteur.

1. Le transducteur doit, si possible, être orienté de façon à ce que son endroit pointe directement vers le bas. Pour les installations à l'intérieur de la coque : Beaucoup de bateaux de pêche populaires possèdent une quille plate qui constitue une bonne surface de montage. Sur les coques en V, essayez de placer le transducteur à un endroit où l'inclinaison est égale ou inférieure à.

A gauche, coque en V à fond plat ; à droite, coque en V. Un transducteur-nacelle est illustré ici, mais le principe est le même pour les transducteurs Skimmers installés dans la coque.

1. Si le transducteur est installé sur le tableau, assurez-vous qu'il n'entravera pas le remorquage ou le halage du bateau. De plus, ne l'installez pas à moins d'un pied (30 centimètres environ) du plus bas élément du moteur. Cette précaution permettra de limiter les interférences causées par l'action des hélices (bulles d'air).
2. Si c'est possible, évitez de faire passer le cable du transducteur à proximité d'une autre installation électrique du bateau. Des bruits électriques parasites provenant du câblage du moteur, des pompes de drain et des aérateurs peuvent en effet être transmis à l'écran. Soyez prudent lorsque vous faites passer le cable du transducteur à proximité de ces fils électriques.

AVERTISSEMENT: Fixez le câble du transducteur au tableau à proximité du transducteur. Ceci empêchera le transducteur d'entrer sur le bateau s'il est arraché à grande vitesse.

Bonnes et mauvaises positions d'installation du transducteur

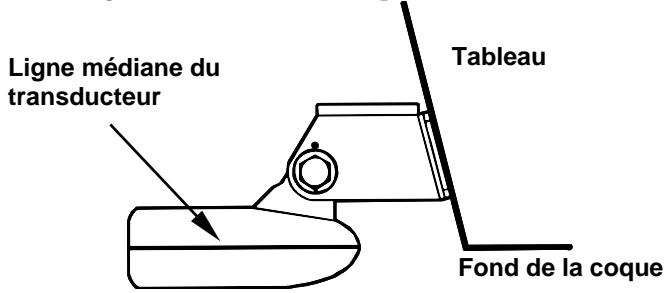

À quel niveau devez-vous installer le transducteur?

Dans la plupart des cas, nous vous conseillons d'installer votre transducteur Skimmer de façon à ce que sa ligne médiane soit au même niveau que le fond de la coque du bateau. Cela vous assurera généralement un début régulier de l'eau et une protection contre les chocs.

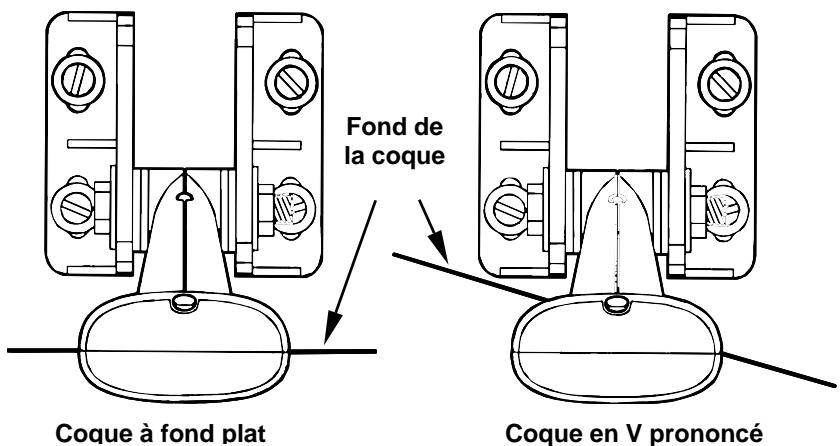

Alignez la ligne médiane du transducteur avec le fond de la coque.

Néanmoins, il sera parfois nécessaire de réajuster la position du transducteur, vers le haut ou vers le bas. (Les fentes générées sur les supports de montage vous permettent de desserrer les vis et de faire glisser le transducteur). Si vous perdez fréquemment le signal de fond lorsque vous naviguez à grande vitesse, le transducteur sort probablement de l'eau au contact de vagues ou lorsque vous traversez un sillage. Déplacez légèrement le transducteur vers le bas pour empêcher que cela se reproduise.

Si vous vous déplacez ou que vous pêchez dans des zones riches en édifices rocheux, abris et/ou structures, votre transducteur peut également remonter du fait d'accoups ou de contacts avec ces obstacles. Si vous le souhaitez, vous pouvez le remonter légèrement pour plus de protection.

Il existe deux extrêmes que nous vous conseillons d'éviter. La première est de ne jamais laisser le bord du support de montage descendre plus bas que le fond de votre coque. La deuxième est de ne jamais laisser le fond - l'endroit - du transducteur s'élever plus haut que le fond de votre coque.

Installation à travers coque et installation sur le tableau

Dans le cas d'une installation dans la coque, le transducteur est collé à l'intérieur de la coque par de la résine époxyde. Le signal "ping" du sonar passe réellement à travers la coque puis se propage dans l'eau. Cela diffère d'une installation à travers coque classique où un trou est découpé dans la coque et un transducteur spécialement conçu est monté à l'aide d'un passage coque et d'un écrou. Dans ce cas le transducteur est en contact direct avec l'eau.

Généralement, l'installation du transducteur à l'intérieur de la coque donne d'excellents résultats à grande vitesse, et une bonne, voir excellente, lecture en profondeur. Il n'existe aucun risque de chic avec des objets flottants, contrairement à une installation sur le tableau. Le transducteur ne peut pas être heures ou arraché lors de la mise à quai ou du chargement sur une remorque.

Cependant, l'installation à l'intérieur de la coque comporte également quelques inconvénients. Tout d'abord, il arrive qu'il y ait perte de sensibilité, même au travers des importantes coques. Ce phénomène varie d'une coque à une autre, et même entre différentes installations sur une même coque. Ce phénomène est du aux différentes structures et constructions de la coque.

De plus, l'angle du transducteur ne peut pas être ajusté pour un repérage optimal des poissons (visibles à l'écran sous forme d'arcs). (Cela ne constitue pas un problème pour les sondeurs à éclat). L'impossibilité de réglage de l'angle peut particulièrement poser problème pour les coques dont l'avant se soulève à l'arrêt ou à vitesses lentes.

Troisièmement, un transducteur NE PEUT PAS émettre à travers des coques en bois ou en métal. Ces coques requièrent une installation sur tableau arrêté ou une installation à travers la coque classique.

Enfin, si votre transducteur Skimmer possède un capteur de température intégré, il n'affichera que la température de la cale et non pas la température de surface de l'eau.

Suivez les procédures d'essai listées dans la section concernant l'installation à l'intérieur de la coque pour déterminer si vous pouvez émettre à travers votre coque de manière satisfaisante.

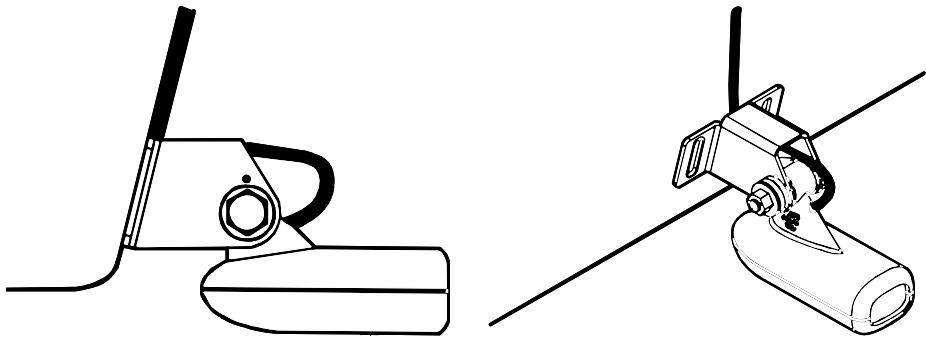

Assemblage et montage du transducteur sur le tableau arrière La meilleure façon d'installer ce type de transducteur est tout d'abord d'assembler toutes les pièces qui le composent, et de placer le support du transducteur sur le tableau en vous assurant que vous puissiez déplacer le transducteur de façon à ce qu'il reste parallèle au sol.

Les instructions suivantes varient parfois en fonction du support de montage correspondant à votre type de transducteur. Les Skimmers à fréquence unique sont accompagnés de support en acier inoxydable une pièce, et les Skimmers bi-fréquence de support de montage en plastique deux pièces. Suivez les instructions correspondant à votre modèle.

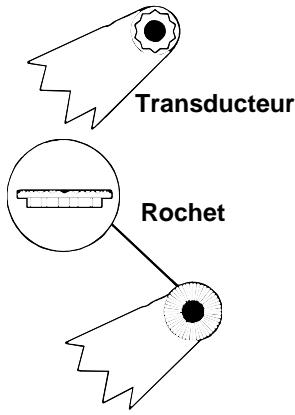

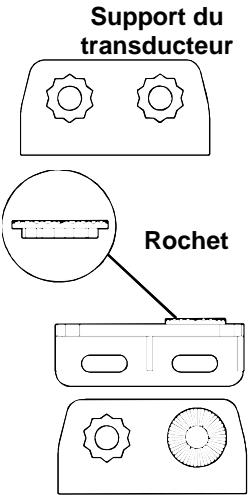

1. Assemblage du support

A. Support une pièce : Enoncez les deux petits rochets en plastique sur les côtés du support en métal, comme le montre l'illustration suivante. Remarquez que des lettres sont gravées sur chaque rochet. Placez chaque rochet avec la lettre « A » alignée sur la marque (point) présente sur le support en métal. Cette position ajuste grossièrement l'angle du transducteur pour un tableau de. La plupart des tableaux de hors-bord et de bateaux propulsés par l'arête ont un angle de.

Placez les rochets en plastique sur le support.

B. Support deux pièces : Enoncez deux rochets sur les côtés du support en plastique, ainsi que deux autres sur chacun des côtés du transducteur, comme le montrent les illustrations suivantes. Remarquez la présence de lettres inscrites sur chaque rochet.

Placez les rochets sur le support avec la lettre « A » alignée à la marque présente sur le support. Placez les rochets sur le transducteur avec la lettre « A » alignée avec la position 12 heures de la queue du transducteur. Cette position ajuste grossièrement l'angle du transducteur pour un travers de. La plupart des travers de hors-bord et de bateaux propulsés par l'arrière ont un angle de.

Lettres d'alignement

Positions d'alignement

Insérez et alignez les rochets.

Placez les rochets sur le support et sur le transducteur.

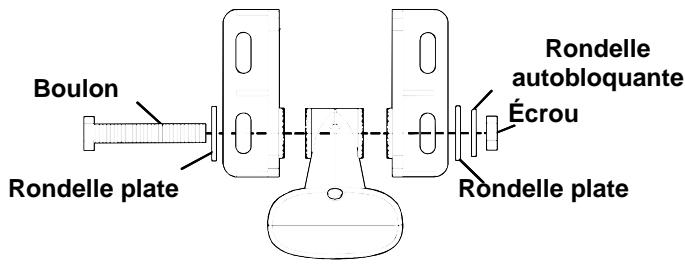

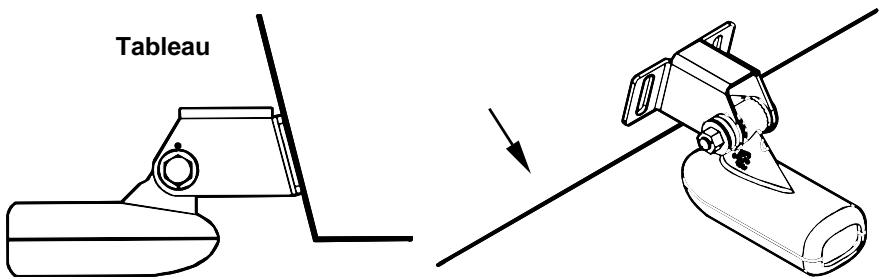

2. Installation du transducteur sur le tableau.

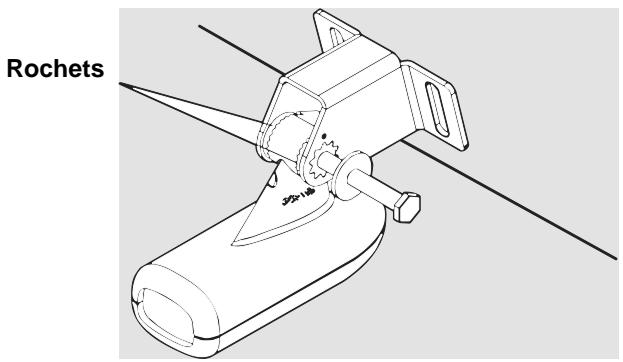

A. Support une pièce : Glissez le transducteur entre les deux rochets. Glissez temporairement le boulon à travers l'assemblage et maintenez le tout contre le tableau. En regardant le transducteur de côté, vérifie qu'il puisse être ajusté de façon à être parallèle au sol. Si c'est le cas, alors la position « A » est la bonne pour votre coque.

Si le transducteur n'est pas parallèle au sol, retirez le transducteur et les rochets du support. Installez les rochets avec la détente « B » alignée à la marque présente sur le support.

Assemblez à nouveau le transducteur et le support ensemble et placez le tout contre le tableau. De nouveau, vérifiez que le transducteur puisse être déplacé afin d'être parallèle au sol. Si c'est le cas,

reportez-vous à l'étape 3A. Sinon, répétez l'étape 2A en utilisant une détente d'alignement différente jusqu'à ce que le transducteur soit correctement placé contre le tableau.

Insérez le boulon et vérifiez la position du transducteur contre le tableau.

B. Support deux pièces : Assemblez le transducteur et le support comme le montre la figure ci-dessous. Gillessez temporairement le boulon à travers l'assemblage mais ne resserrez pas encore l'écrou. Maintenez l'ensemble contre le tableau. En regardant le transducteur de côté, vérifie qu'il puisse être ajusté de façon à être parallèle au sol. Si c'est le cas, alors la position « A » est la bonne pour votre coque.

Si le transducteur n'est pas parallèle au sol, retirez le transducteur et les rochets du support. Placez les rochets avec la détente « B » alignée à la marque présente sur le support. Placez-les avec la détente « B » alignée avec la position 12 heures de la queue du transducteur.

Ré-assemblez le transducteur et le support et placez-les contre le tableau. De nouveau, vérifiez que le transducteur puisse être déplacé afin d'être parallèle au sol. Si c'est le cas, reportez-vous à l'étape 3B. Sinon, répétez l'étape 2B en utilisant une lecture d'alignement différente jusqu'à ce que le transducteur soit correctement placé contre le tableau.

3. Assemblage du transducteur.

A. Support une pièce : Une fois que vous aurez déterminé la bonne position pour les rochets, assemblez le transducteur et le support comme le montre l'image suivante. Ne resserrez pas encore l'écrou autobloquant.

Assemblez le transducteur et le support.

B. Support deux pièces : Une fois que vous aurez déterminé la bonne position pour les rochets, assemblez le transducteur et le support comme le montre l'image de l'objet 2B. Ne resserrez pas encore l'écrou autobloquant.

4. Perçage

Maintenez l'assemblage du support et du transducteur contre le tableau. Le transducteur doit être approximativement parallèle au sol. La ligne médiane du transducteur doit être au même niveau que le fond de la coque. Ne faites pas dépasser le support plus bas que le fond de la coque!

Marquez sur le tableau l'emplacement du centre de chaque fente pour le montage des vis. Vous percerez un trou à chacune de ces positions.

Percez les trous. Pour le support une pièce, utilisez la mèche #29 (pour les vis #10). Pour le support deux pièces, utilisez la mèche #20 (pour les vis #12).

Positionnez le transducteur contre le tableau et marquez l'emplacement des trous. Vue de côté, à gauche, et vue du dessus, à droite.

5. Fixation du transducteur au tableau.

A. Support une pièce : Retirez le transducteur du support et réassemblez le tout en faisant passer le câble par le support et par-dessus le boulon, comme l'illustrent les figures ci-dessous.

Pour le Skimmer à fréquence unique, faites passer le câble par-dessus le boulon et à travers le support. Vue de côté, à gauche, et vue du dessus, à droite.

Pour les deux types de support : Fixez le transducteur au tableau. Faites glisser le transducteur vers le haut ou vers le bas jusqu'à ce qu'il soit correctement aligné avec le fond de la coque. Resserrez les vis du support et enduisez-les d'un produit de calfatage.

Ajustez la position du transducteur de façon à ce qu'il soit parallèle au sol et resserrez l'écrou jusqu'à ce qu'il entre en contact avec la bague la plus à l'extérieur. Resserrez alors encore d'un quart de tour. Ne serrez pas trop l'écrou autobloquant! En effet, le transducteur ne pourrait alors plus "rebondir" s'il heurte un objet dans l'eau.

Alignez la ligne médiane du transducteur avec le fond de la coque et fixez le transducteur au tableau. Vue arrêtée du Skimmer bi-fréquence.

1. Faites passer le câble du transducteur à travers ou par-dessus le tableau arrière jusqu'à votre sondeur. Assurez-vous que le câble du transducteur ne soit pas trop tendu, donnez-lui du mou. Si possible, évitez de faire passer le câble du transducteur à proximité d'une autre installation électrique sur le bateau. Des bruits électriques parasites provenant du câblage du moteur, des pompes de drain, de radio VHF (hyperfréquence) et des aérateurs peuvent en effet être traduits à l'écran. Soyez prudent lorsque vous faites passer le câble du transducteur à proximité de ces fils électriques.

Avertissement:

Fixez le câble du transducteur au tableau à proximité du transducteur. Ceci empêchera le transducteur d'entrer sur le bateau s'il est arraché à grande vitesse.

Si vous devez pincer un trou dans le tableau pour y faire passer le raccord du câble, la taille du trou requise est de 25mm (1").

Attention:

Si vous percez un trou dans le tableau pour le passage du câble, assurez-vous qu'il se situe bien au-dessus de la ligne de flottaison. Une fois l'installation terminée, comblez convenablement le trou avec le même produit d'étanchéité que celui utilisé pour les vis.

1. Procédez à un essai pour tester le matériel et visualiser les résultats. Si vous perdez le signal du fond à grande vitesse, ou si des interférences apparaissent à l'écran, essayez de faire glisser le support du transducteur vers le bas. Le transducteur se retrouve ainsi positionné plus profondément dans l'eau, et avec un peu de chance, il se

trouvera au-dessous des turbulences à l'origine des interférences. Ne faites jamais descendre le support plus bas que le fond de la coque!

Installation sur un moteur à la traîne (trolling motor) (concerne seulement les transducteurs à fréquence unique)

1. Fixez le support TMB-S au transducteur, comme l'illustrre la figure suivante, en utilisant le matériel fourni avec le transducteur (remarque: la rondelle dentée est fournie avec le TMB-S.) Fixez le support TMB-S au transducteur, comme l'illustre la figure suivante, en utilisant le matériel fourni avec le transducteur (remarque: la rondelle dentée est fournie avec le TMB-S.)

Fixez le support de montage du moteur au transducteur.

1. Glissez la courroie de serrage fournie avec le TMB-S dans la fente du support et enroulez-la autour du moteur. Positionnez le transducteur de façon à ce que sa face se retrouve vers le bas quand le moteur sera à l'eau. Resserrez bien la courroie.
2. Faites passer le cable du transducteur le long de l'axe du moteur. Utilisez des cordons en plastique (non fournis) pour attacher le cable du transducteur à l'arbre du moteur. Assurez-vous que le cable soit suffisamment détendu pour que le moteur puisse tourner librement. Acheminez le cable jusqu'au sondeur, le transducteur est alors prêt à l'emploi.

Transducteur installé sur un moteur à la traîne, vue de côté.

Orientation du transducteur et réparation du poisson

Si vous ne visualisez pas de bons repérages de poissons à l'écran (arcs), il est possible que le transducteur ne soit pas parallèle au sol lorsque le bateau est à l'arrêt ou marche à vitesse très lente.

Orientations du transducteur et leurs conséquences sur les arcs de poissons.

Si seule la deuxième partie de l'arc de repérage est visible (inclinaison vers le bas de gauche à droite), alors l'avant du transducteur est trop haut et doit être descendu. Si seule la première partie de l'arc de repérage est visible (arrière du signal, inclinaison vers le haut de gauche à droite), alors l'avant du transducteur est trop bas et doit être relevé.

Remarque:

Nettoyez périodiquement la surface du transducteur avec de l'eau et du savon pour retirer toute pellicule d'huile susceptible de se déposer. L'huile et la saleté qui peuvent se déposer à la surface du transducteur réduiront sa sensibilité et peuvent également ALTERER son fonctionnement.

Préparation de l'installation à l'intérieur de la coque coques avec matériaux flottants

L'installation du transducteur dans une coque en fibre de verre doit se faire au niveau d'une zone où la résine, ou les différentes couches de fibre de verre, est dépourvue de bulles d'air. Le signal du sonar doit traverser une fibre de verre compacte. Une installation réussie du transducteur peut se faire sur des coques avec des matériaux flottants ou composites (tels que contre-plaqué, balsa, mousse) présents entre les couches de fibre de verre, à condition que ceux-ci soient retirés de la zone pour l'installation. Consultez la figure suivante.

Avertissement:

Ne retirez aucun matériau de la coque interne à moins de connaître sa composition. Un mauvais meulage ou découpage de la coque peut entraîner des sévères dégâts qui pourraient couler le bateau. Contactez votre revendeur ou votre fabricant pour qu'il vous confirme les caractéristiques de la coque.

Fixez le transducteur à la coque avec de la résine époxyde au niveau d'une portion compacte.

Par exemple, certains fabricants (mais pas tous) utilisent une première couche de fibre de verre, puis une couche de balsa, et enfin une deuxième couche de fibre de verre. Retirer la couche interne de fibre de verre et la couche de balsa permet de mettre à jour la couche externe de fibre de verre. Le transducteur peut alors être enduit d'époxyde et installé directement sur la couche externe de fibre de verre. Après que l'époxyde ait séché pendant 24 heures, remplissez l'espace restant avec de la résine polyester. Lorsque le travail est terminé, la coque est rendue étanche et de structure solide. Rappelez-vous que le signal du sonar doit traverser une fibre de verre compacte. Tout bulle d'air présente dans la fibre de verre ou dans la résine époxyde réduira ou éliminera les signaux du sonar.

Essais déterminant le meilleur emplacement pour l'installation du transducteur

Dans l'idéal, le transducteur devrait être installé à proximité de l'arrière et le long de la ligne médiane. Cette position vous procurera les résultats satisfaisants pendant les manoeuvres à grandes vitesses.

Position du Transducteur (grande vitesse) Position du Transducteur (vitesse lente)

Positions d'installation du transducteur à l'intérieur de la coque pour une utilisation à grande ou à faible vitesse.

Pour déterminer la position appropriée pour l'installation de votre transducteur, suivez les procédures d'essais suivantes : (Vous aurez peut-être besoin de quelqu'un pour vous aider à compléter ces étapes.)

1. Ancrez votre bateau dans une eau d'environ 30 pieds (10m) de profondeur. Ajoutez un peu d'eau au faisceau de votre bateau. Branchez le transducteur au sondeur, allumez ce dernier, et maintenez le transducteur dans l'eau, par-dessus le bord du bateau. Ajustez la sensibilité et réglez les commandes jusqu'à ce qu'un second écho du fond soit visible à l'écran. (Vous devrez êtreindre la Sensibilité Automatique, la Portée en Profondeur Automatique et l'ASPTM. Essayez un réglage de la portée qui soit égal à deux ou trois fois la profondeur de l'eau. Plus le fond sera dur (rocheux), plus il sera facile d'obtenir un deuxième signal de fond.) Ne modifies plus les commandes une fois qu'elle auront été régées.

Exemple d'un deuxième signal de fond. L'appareil se trouve dans une eau de 30 pieds, avec une portée régée à 80 pieds et une sensibilité fixée à 87 pourcent.

1. Sortez ensuite le transducteur de l'eau et placez-le dans l'eau du puisard du bateau, face vers le bas. (La face du transducteur est illustrée dans la figure de la page suivante.) Observez comment la force du signal diminue. Le second signal de fond disparaîtra probablement et l'intensité du signal de fond diminuera très vraisemblablement.
2. À présent, déplacez le transducteur pour trouver l'emplacement donnant le signal de fond le plus fort possible. Si vous trouvez un endroit avec un signal de fond acceptable, marquez sa position et passez à l'étape 4.

Si vous n'arrivez pas à obtenir un signal de fond convenable, essayez d'augmenter la sensibilité en trois ou cinq frappes sur le clavier, puis déplacez de nouveau le transducteur. Si vous trouvez un emplacement qui marche, marquez sa position et passez à l'étape 4.

Si pour obtenir un bon signal vous avez augmenté la sensibilité en plus de cinq frappes sur le clavier, le transducteur devrait être installé à l'extérieur de la coque. Surtout si vous avez d'augmenter la sensibilité à son maximum pour Broker un signal de fond correct.

1. La plupart des gens peuvent obtenir de bons résultats en suivant les étapes 1 à 3, par conséquent cette étape est facultative. Si vous êtes prêt à fournir un petit effort de plus pour vous assurer que la position que vous avez choisie marchera dans toutes les conditions, faites un essai lorsque le bateau gît à la surface de l'eau et observez le signal de fond. Vous devrez trouver un moyen de soutenir le transducteur pendant que vous réaliserez votre essai. (Une brique ou deux devraient suffire pour le maintenir en place.)
2. Lorsque vous étés satisfait de l'emplacement obtenu, marquez sa position et procédez à l'installation du transducteur.

Installation à l'intérieur de la coque

Si vous installez le transducteur sur une coque possédant des matériaux flottants pris en sandwich à l'intérieur de la coque, reportez-vous au texte "Coques avec Matériaux Flottants" à la page 20.

1. Assurez-vous que la zone soit propre, sèche et dépourvue d'huile ou de graisse. Poncez au papier de verre la surface dégagée de la coque et celle du transducteur. La zone ponçée de la coque devrait être environ de 1-1/2 fois le diamètre du transducteur. La surface de la coque doit être bien plate de façon à ce que l'intégralité de la surface du transducteur soit en contact avec elle avant d'être collée. Après avoir poncé, nettoyez la coque et le transducteur avec de l'alcool à pour retarder toutes les poussières.

Collez le transducteur à la coque.

Avertissement:

Utilisez uniquement la résine époxyde disponible chez LEI. Elle a été formulée spécialement pour convenir à ces procédures d'installation. D'autres types d'époxyde pourraient être trop fins ou ne pas sécher jusqu'à la bonne consistance convenant à une performance optimale du transducteur.

1. La résine époxyde consiste en l'époxyde elle-même et en un durcisseur. Sortez les deux composés du paquet et placez-les sur une assiette en carton.

Mélangez parfaitement les deux composés ensemble jusqu'à ce que la mixture prenne une couleur et une constance uniformes. Ne remuez pas trop vite car des bulles d'air pourraient se former dans l'époxyde. Après avoir mélangé, vous disposerez de 20 minutes pour compléter l'installation avant qu'il ne soit plus possible de travailler l'époxyde.

Appliquez-en une fine couche (environ 1,5mm d'épaissieur) sur la face du transducteur comme illustré sur la figure précédente. Assurez-vous qu'il n'y ait pas de poches d'air dans la couche d'époxyde! Puis, appliquez le reste de l'époxyde sur la zone de la coque qui a été ponnée.

1. Enfoncez le transducteur dans l'époxyde, en le tournant dans un sens puis dans l'autre de façon à chasser toute bulle d'air présente sous sa surface. Cessez d'appuyer lorsque vous entrez en contact avec la coque. Lorsque vous aurez terminé, la face du transducteur devra être parallèle à la coque, avec un minimum de résine époxyde présente entre la coque et le transducteur.
2. Appliquez un poids, tel qu'une brique, pour maintenir le transducteur en place pendant le séchage de l'époxyde. Faites attention de ne pas heurter le transducteur pendant que l'époxyde est encore liquide. Laissez le poids en place pendant un minimum de trois heures. Laissez l'époxyde sécher pendant 24 heures avant de déplacer le bateau.
3. Une fois que l'époxyde sera sèche, acheminez le câble jusqu'au sondeur et tout sera alors prêt à fonctionner.

Installation optionnelle du capteur de vitesse

Tous les appareils de cette série peuvent afficher la vitesse et la distance parcourue, mais seul le X107CDF est fourni avec un capteur de vitesse. Si vous souhaitez acquérir un capteur supplémentaire en option pour votre sondeur, reportez-vous aux Informations concernant la Commande d'Accessoires à la fin de ce manuel. Les instructions suivantes décrivent l'installation du capteur de vitesse.

Les outils recommandés pour cette installation incluent : une perceuse, une mèche de diamètre 22mm (7/8"), une mèche de diamètre 3mm

(1/8"), un tournevis. Le matériel requis comprend : 4 vis à bois en acier inoxydable #8 (2cm de long), un produit d'étanchéité de haute qualité marine utilisable au-dessus et en-dessous de la ligne de flottaison.

Tout d'abord, choisissez un emplacement sur le tableau arrière de votre bateau pour l'installation du capteur où le débit de l'eau sera le plus régulier possible. N'installez pas le capteur derrière les membrures ou les virures. Celles-ci agissant sur la circulation de l'eau et poursuivent créé des turbulences. Assurez-vous que le capteur restera immergé lorsque le bateau se déplacera à la surface de l'eau. Assurez-vous également que le capteur ne génère pas le remorquage du bateau. Généralement, le capteur est installé à un pied (30 centimètres environ) de la ligne médiane du tableau.

Après avoir déterminé l'emplacement idéal, placez le capteur sur le tableau. La partie inférieure du support doit se trouver au même niveau que le fond de la coque. En utilisant le capteur comme un patron, marquez l'emplacement des trous que vous percerez pour chaque vis (quatre trous, soit deux marques par fente). Percez des trous de 3mm de diamètre, un à chaque extrémité de chaque fente.

Fixez le capteur à la coque à l'aide de vis à bois en acier inoxydable #8 (non fournies). Assurez-vous que le capteur soit au même niveau que le fond de la coque, serrez les vis et enduirez-en un produit d'étanchéité de haute qualité marine au-dessus et en-dessous de la ligne de flottaison.

Vue de l'arrière montrant un bon emplacement pour l'installation du capteur de vitesse.

Installation du capteur : vue de côté (à gauche) et vue arrêtée (à droite.)

Si la base du tableau est arrondie, comblez le jeu entre le tableau et le capteur avec du produit d'étanchéité pour assurer une circulation d'eau régulière.

Faites passer le câble du capteur à travers ou par-dessus le tableau et acheminez-le jusqu'au sondeur. Si nécessaire, percez un trou dans la coque pour y faire passer le raccord du câble. La taille requise du trou sera de 22mm (7/8").

Attention:

Si vous percez un trou destiné au passage du câble dans la coque, assurez-vous qu'il se situe au-dessus de la ligne de flottaison. Une fois l'installation terminée, bouchez convenablement le trou avec le même produit d'étanchéité que celui utilisé pour les vis.

Le capteur est à prise prêt à l'emploi. Branchez-le à la prise sonar située au dos du sondeur et branchez le transducteur à la prise destinée au capteur de vitesse. Si vous avez des questions concernant l'installation de votre capteur, veuillez contacter votre revendeur maritime local.

Votre appareil est fourni avec un câble d'alimentation/de données qui se sépare en trois extrémités, chacune possédant plusieurs fils exposés (illustrés dans la figure suivante). L'extrémité possédant 4 fils (bleu, jaune, orange et blindé) n'est pas utilisée par votre appareil. L'extrémité possédant trois fils (rouge, noir et blindé) est un câble d'alimentation qui se branche à un bus NMEA 2000. L'extrémité la plus grosse avec trois fils (rouge, noir et blanc) est la Source d'Alimentation de votre ap-

pareil (et également une connection pour un haut-parleur externe en option sur certains appareils).

Selon votre configuration, vous n'aurez peut-être pas besoin d'utiliser tous ces fils. (Par exemple, un grand nombre de ces appareils ne permettent pas l'utilisation d'un haut-parleur externe. Par conséquent, le fil blanc du câble d'alimentation n'est pas utilisé.) Les paragraphes suivants décrivent les instructions d'installation des fils que vous utiliserez avec cet appareil.

Attention:

Tous les fils du câble d'alimentation/de données possèdent une extrémité dénudée pour faciliter leur installation. L'extrémité dénudée d'un fil non utilisé peut causer un court-circuit si elle demeure exposée. Pour éviter qu'un tel problème ne survienne, vous devriez isoler chaque extrémité exposée de manière individuelle - soit en utilisant des douilles isolantes ou en les enveloppant de scotch électrique isolant. (Coupez la partie exposée du fil avant d'en isoler l'extrémité.)

Alimenter un bus NMEA 2000

Un bus NMEA 2000 doit être branché à une source de courant pour pouvoir fonctionner. Si vous possédez une installation NMEA 2000 préexistente, il est possible qu'elle soit déjà connectée à une autre source d'alimentation. Si votre bus NMEA 2000 est déjà alimenté, vous pouvez laisser de côté le cable d'alimentation du NMEA 2000. Ne branchez jamais un même bus NMEA 2000 à deux sources d'alimentation.

Si vous avez besoin d'alimenter votre bus NMEA 2000, branchez le câble d'alimentation du NMEA 2000 à la batterie de votre bateau comme indiqué dans la partie suivante concernant le branchement du câble d'Alimentation de votre appareil. Le fil rouge du câble d'alimentation

du NMEA 2000 doit être branché (avec le fusible de 3-amp fourni) à la borne positive de la batterie du bateau, et les fils noir et blindé tous les deux seront branchés à la borne négative de la batterie.

Remarque:

Si votre bateau ne possède pas de bus NMEA 2000, ne branchez pas les fils du NMEA 2000!

Câble d'alimentation - fils rouge et noir

L'appareil est alimenté par une batterie 12 volts. Pour de meilleurs résultats, reliez le câble d'alimentation directement à la batterie. Vous pouvez relier le câble d'alimentation à une barre accessoire ou d'alimentation, cependant vous pouvez rencontrer des problèmes d'interférences électriques. Par conséquent, il est plus sûr de relier le câble d'alimentation directement à la batterie.

Attention:

Lorsque vous utilisez l'appareil en milieu sale, nous vous recommandons fortement de débrancher le cable de sa source d'alimentation lorsque l'appareil est éteint. Lorsque l'appareil est éteint mais qu'il reste connecté à une source d'alimentation, un phénomène d'électrolyse peut survenir au niveau de la fiche du cable d'alimentation. Ceci peut entraîner une corrosion de la fiche ainsi que des contacts électriques du cable et de la prise du sondeur.

En milieu sale, nous vous recommandons de brancher le câble à l'interrupteur auxiliaire présent à bord de la plupart des bateaux. Si vous rencontrez des problèmes d'interférences électriques, ou si un tel interrupteur n'est pas disponible, nous vous recommandons de brancher le câble directement à la batterie et d'installer un interrupteur en ligne. Cela vous permettra de couper le courant au niveau du câble d'alimentation lorsque vous n'utiliserez pas l'appareil. Lorsque vous n'utilisez pas l'appareil, vous devriez couper le courant au niveau du câble d'alimentation, surtout quand celui-ci n'est pas branché au sondeur.

Si possible, éloignez le cable d'alimentation de tout autre installation électrique du bateau, particulièrement celle du moteur. Cette précaution fournira une meilleure isolation aux interférences électriques. Le cable d'alimentation est composé de deux fils, un rouge et un noir. Le fil rouge est positif, le fil noir est négatif. (Il y a également un fil blanc destiné à un haut-parleur externe en option sur certains appareils.) Assurez-vous que le porte-fusible soit relié au fil rouge aussi près que possible de la source d'alimentation.

Par exemple, si vous devez brancher le câble d'alimentation à la batterie ou à la barre d'alimentation, reliez une extrémité du porte-fusible directement à l'une de ces dernières. Ceci protégera à la fois le sondeur et le câble d'alimentation en cas de court-circuit. Le fusible utilisé est de 3 Ampères.

Branchements des sondeurs X102C et X107CDF.

Remarque:

Si vous alimentez un bus NMEA 2000, branchez à la fois le câble d'alimentation du NMEA 2000 et le câble d'alimentation de l'appareil à la batterie du bateau. Pour brancher le câble d'alimentation du NMEA 2000, reliez le fil rouge à la borne + de la batterie et les fils noir et blindé à la borne - de la batterie.

Avertissement:

Ce produit doit être indépendamment relié au fusible 3 Ampères fourni (ou équivalent), et cela même si vous utilisiez une barre accessoire ou d'alimentation déjà munie d'un fusible.

Si un dysfonctionnement se produit à l'intérieur de l'appareil, des dommages importants peuvent avoir lieu dans le cas où le fusible fourni ne serait pas utilisé. Cet appareil pourrait être endommagé au point d'être irréparable et pourrait même blesser l'utilisateur s'il n'était pas convenablement relié à un fusible.

Attention:

N'utilisez pas ce produit sans un fusible de 3-amp branché au câble d'alimentation! Le manquement à l'utilisation d'un fusible de 3 ampères annulera votre garantie.

Cet appareil est équipé d'une protection à la polarité inverse. Il ne subiraaucun dommage si les fils électriques sont branchés à l'envers. Cependant, l'appareil ne fonctionnera pas tant que les fils ne seront pascorrectement branchés.

Un câble optionnel d'alimentation externe CA-4 de 8 pieds de long (2,44m) avec adaptateur pour allume-cigare est disponible auprès de Lowrance

Branchements du câble NMEA 0183

NMEA est un format standard de transmission pour les équipements électroniques marins, particulièrement pour les équipements de navigation. Notre sondeur ne peut pas à ce jour communiquer en format NMEA 0183, par conséquent les fils du câble de données ne seront pas utilisés.

Installation du sondeur : dans le tableau de bord, avec support, ou portable

Vous pouvez installer le sondeur sur un tableau de bord à l'aide du support fourni. Il peut également être installé dans le tableau de bord ou monté sur une source d'alimentation portable.

Si vous utilisez le support de suspension fourni, vous serez peut-être intéressé par le système de montage R-A-M en option. Il permet de convertir le support de suspension de l'appareil en un montage pivotant pouvant être utilisé sur le tableau de bord ou pour des montages en hauteur. Les instructions d'installation sont fournies avec les kits de montage R-A-M.

Système de montage R-A-M en option.

Installation sur support

Installez l'appareil à un endroit pratique et accessible, et assurez-vous qu'il soit possible de l'incliner de façon à obtenir le meilleur angle de vue. Assurez-vous également qu'il y ait suffisamment de place derrière l'appareil pour pouvoir y relier les câbles d'alimentation et du transducteur. (Un schéma à la page suivante illustre les dimensions d'un sondeur monté sur support.)

Les orifices à la base du support permettent l'insertion de vis à bois ou de boulons. Au besoin, posez du contre-plaqué sur l'arrière des panneaux minces en fibre de verre pour renforcer le tableau de bord et bien fixer le matériel de montage.

Installez le support de suspension. Orientez-le de manière à ce que ses bras soient inclinés vers l'avant de votre appareil.

Percez un trou de 25.4mm dans le tableau de bord pour le passage des câbles d'alimentation et du transducteur. Le meilleur emplacement pour ce trou se trouve directement en-dessous du support de montage. De cette façon, le support peut recouvrir le trou et retenir les câbles, pour une installation soignée. Certains clients préfèrent cependant installer le support à côté du trou prévu pour le passage des câbles — c'est une question de préférence.

Vues de face (à gauche) et de côté (à droite) illustrant les dimensions du sondeur monté sur un support.

Faites ensuite passer le raccord du transducteur dans le trou, depuis le dessous du tableau de bord, vers le haut. Puis faites-y passer l'extrémité dénudée du câble d'alimentation depuis le dessus, vers le bas.

Si vous le souhaitez, vous pouvez combler le trou au moyen d'un bon produit de calfatage marin (certains commerçants vendent des caches pour dissimuler l'ouverture.) Quelque soit le type d'installation que vous choisissez, assurez-vous de laisser suffisamment de mou aux câbles pour pouvoir incliner ou pivoter le boîtier du sondeur. Si vous choisissez de remplir le trou avec un produit de calfatage, positionnez correctement les fils sous le tableau de bord en prenant soin de leur laisser suffisamment de mou avant d'appliquer le produit.

Avant de positionner le support, maintenez soigneusement les câbles contre le bord du trou. Glissez ensuite le support de façon à dissimuler le trou, et pressez fermement l'arrière de la base du support contre les câbles de manière à ce qu'ils restent bien en place contre le bord de l'orifice. Enfin, fixez le support au tableau de bord. Attachez-y le boîtier du sondeur en utilisant les vis et les rondelles fournies.

Installation dans le tableau de bord

Vous pouvez installer l'appareil dans le tableau de bord avec le Kit Adaptateur pour Tableau de Bord FM-5 en option. Ce kit comprend le

matériel de montage, un patron pour la découpe du tableau de bord et une feuille d'instructions, numéro 988-0147-43.

Patron pour l'installation du sondeur dans le tableau de bord, illustrant les dimensions de la découpe. REMARQUE: La figure ci-dessus n'est pas imprimée à l'échelle. Un patron à l'échelle (instructions pour le Kit Adaptateur pour Tableau de Bord FM-5) est téléchargeable gratuitement sur notre site internet, www.lowrance.com.

Comme de nombreux produits Lowrance, cet appareil peut être utilisé de manière portative grâce au boîtier d'alimentation portable en option. Le boîtier d'alimentation, le module antenne équipé d'un aimant et le transducteur portable en option élargissant les possibilités d'utilisation de votre appareil sonar/GPS. Ce système vous permet de transférer votre appareil d'un bateau vers une voiture, de l'instructor dans un camping-car, à bord d'un avion ou dans tout autre véhicule sans avoir à réinstaller un second support de montage. Vous pouvez l'utiliser à bord de votre propre voiture ou bateau, puis l'apporter avec vous à bord du véhicule d'un ami.

Le boîtier d'alimentation portable peut être utilisé avec huit piles alcalines de type "D" ou avec une batterie rechargeable et hermétique en option. Visitez notre site internet pour obtenir une liste complète de tous les boîtiers d'alimentation portables disponibles à ce jour.

Boîtier d'Alimentation Portable avec transducteur ici installé. Illustration du X67C IceMachine™

Façade

Votre appareil est fourni avec une façade blanche protectrice qui s'enclenche sur le devant du boîtier. Cette protection est conçue pour être utilisée lorsque votre appareil et l'embarcation où il se trouve ne sont pas utilisés.

Avertissement:

Lorsque l'appareil est monté dans une zone non protégée, tel qu'un poste de pilotage à découvert sur un bateau, la façade protectrice doit être retirée si le véhicule se déplace à grande vitesse. Y-compris lorsqu'un bateau est remorqué sur route ou autoroute. Sans quoi, la force du vent pourrait détacher la façade.

Section 3: fonctionnement de base du sonar

Cette section traite des fonctions les plus basiques du sonar. Les instructions générées dans la Sec. 3 seront dans un ordre chronologique. La Sec. 4, Options & Autres Fonctions du Sonar, traitera d'options et d'autres fonctions et utilisations plus avancées.

Avant d'allumer votre appareil, il serait bon de prendre connaissance des différentes touches, du Menu Principal, du Menu du Sondeur, des cinq options d'Affichage, et de la façon dont tout ceci fonctionne ensemble. CEPENDANT, si vous ne pouvez tout simplement plus attendre pour aller sur l'eau, rendez-vous à la Consultation Rapide, page 45.

Sondeur, vu de face, avec son clavier. X107CDF ici illustré

1. PWR/LIGHT (Mise en marche & Lumière) - La touche PWR permet d'allumer et d'éteindre l'appareil et d'activer le rétro-éclairage.
2. PAGES - Cette touche et les touches fléchées ↑ ↓ permettent de passer d'un mode d'affichage à un autre. (Sondeur Plein Ecran, Ecran Sondeur Partagé, Sondeur Double Fréquence, Données Numériques et FlashGraf™.)
3. MENU - Appuyez sur cette touche pour accéder aux menus et aux sous-menus, où vous pourrez sélectionner une commande ou régler une fonction.
4. TOUCHES FLECHEES - Ces touches sont utilisées pour naviguer dans les menus, pour effectuer des sélections, pour déplacer le curseur à l'écran du sonar, et pour entraîre des données.
5. ENT (Entrée) - Cette touche vous permet de valider des valeurs ou d'exécuter les commandes des menus.
6. EXIT - La touche Exit vous permet de revenir à l'écran précédent, d'effacer des données ou de sortir d'un menu.
7. ALARM - La touche Alarme constitue un raccourci vers le menu des alarmes du sondeur. Elle vous permet de choisir quelles alarmes utiliser et quel moment.

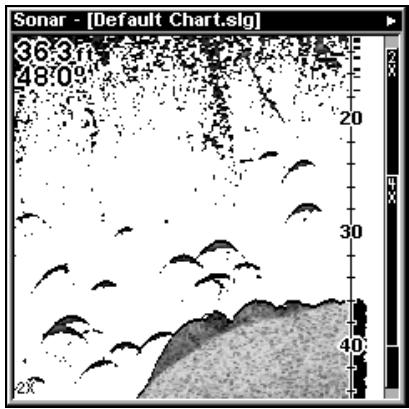

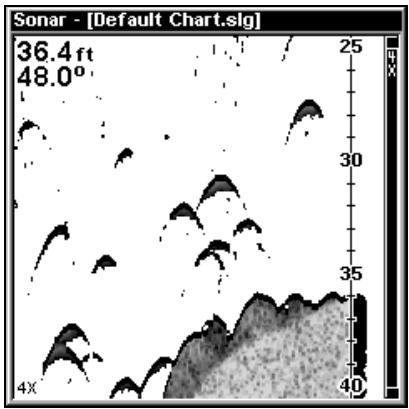

8. ZOUT - (Zoom Out) - Cette touche vous permet d'effectuer un zoom arrière. Elle vous ramène à l'affichage du sondeur en graphique entier, affichant l'intégralité de la colonne d'eau, depuis la surface jusqu'au fond.
9. ZIN - (Zoom In) - Cette touche vous permet d'effectuer un zoom avant. Elle permet d'agrandir les signaux des poissons, le détail du fond ainsi que d'autres retours sonars.

Allumer et éteindre l'appareil/l'éclairage

Pour allumer l'appareil, appuyez sur PWR.

Pour modifier le rétro-éclairage, appuyez une nouvelle fois sur PWR. Le X102C et le X107CDF possèdent trois niveaux de rétro-éclairage parmi lesquels désir. Appuyez plusieurs fois sur PWR pour passer d'un niveau à un autre, pour éteindre le rétro-éclairage, ou pour le rallumer.

Eteignez l'appareil en pressant sur la touche PWR pendant environ 3 secondes.

Menu

Votre sondeur fonctionnera très bien sa sortie de l'emballage avec les réglages par défaut qu'il aura reçu à l'usine. Vous n'aurez qu'à apprendre quelques principes de base pour améliorer son utilisation. Nous discuterons brièvement ici de ces quelques fonctions de base, que nous décrirons plus en détail ainsi que d'autres commandes dans la section suivante, commençant à la page 53.

Votre appareil possède trois menus principaux qui contrôlent son fonctionnement. Le Menu Principal (Main Menu), le Menu du Sonar (Sonar Menu) et le Menu des Affichages (Pages Menu).

Menu principal

Le Menu Principal comprend des commandes de base et des options de réglage. Vous accéderez au Menu Principal en appuyant sur ME-

NU | MENU. Vous activerez une commande en utilisant les touches ↑ ou ↓ pour sélectionner la commande que vous désirez puis en appuyant sur ENT. Pour sortir du Menu Principal et revenir à l'écran principal, appuyez sur EXIT. (Rappellez-vous, notre style de texte pour "MENU | MENU" signifie "appuyez deux fois sur la touche Menu." Consultez l'explication complète concernant le formatage de notre texte à la page 5, Instructions = Séquences Menu.)

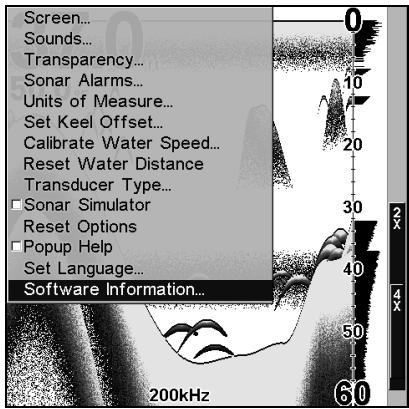

Menu Principal.

Commandes du menu principal

Il existe quatre commandes "de base" du Menu Principal qu'il vous faut connaître. Elles sont les suivantes :

• Screen (Ecran) : modifier le contraste ou la luminosité de l'écran. Utilisez cette commande pour régler l'apparence de l'écran selon les conditions extérieures de luminosité.
• Sons: active ou désactive les sons émis par les touches et les alarmes, permet de contrôler leur volume et de régler le style des alarmes. Si vous n'aimez pas entendre un bip à chaque fois que vous appuyez sur une touche, vous pouvez désactiver cette fonction, ou sélectionner des mélodies ou des effets sonores différents. Le son est particulièrement pratique lorsqu'il est utilisé avec la fonction de Fish I. D.™ et avec la fonction d'alarme de poisson.
• Sonar Alarms (Alarmes du Sondeur): active ou désactive les alarmes et modifie leurs seuils de déclenchement. L'alarme de poisson, utilisée avec la fonction de Fish I. D., est celle qui est la plus utilisée. Elle vous avertit lorsque le sonar détecte un poisson. Vous pouvez également régler les alarmes de haut-fond, de profondeur et de zone.

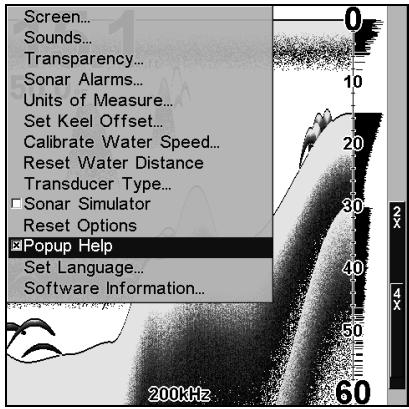

• Popup Help (Info-Bulles): active ou désactive les fenêtres d'aide. Lorsque vous sélectionnez la commande d'un menu, une fenêtre d'information apparait pour vous décrire sa fonction ou comment l'utiliser.

Ce dispositif est activé par défaut, ce qui est très pratique lorsque vous apprenez à utiliser l'appareil.

Le reste des commandes du Menu Principal sont destinées à des fonctions plus avancées, la plupart réglant diverses options du sondeur. (Elles sont toutes détaillées à la Sec. 4.)

• Transparency (Transparence) : permet de régler le niveau de transparence des menus.
• Unités de Mesure: Sélectionne les unités de mesure utilisées pour la vitesse, la distance, la profondeur et la température.
• Régler la Compensation de Quille: étalonne l'appareil pour afficher la profondeur sous la quille ou la profondeur réelle depuis la surface.
• Calibrate Water Speed (Étalonnage de la Vitesse) : règle la façon dont un capteur mesure la vitesse de l'eau.
• Réinitialisation de la Distance Parcourue: remet l'enregistrement de la distance parcourue à zéro.

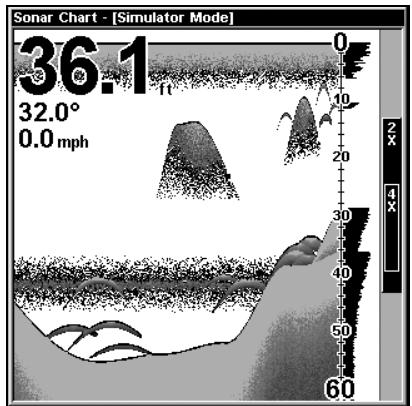

• Sonar Simulator (Simulateur): active et désactive la fonction de simulateur. Utile pour apprendre à faire fonctionner l'appareil et toutes ses fonctions.
• Transducteur Type (Type de Transducteur) (appareils à double-fréquence uniquement) : règle le type de transducteur branché à l'appareil.

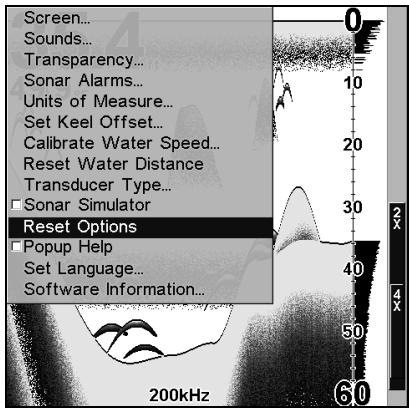

• Reset Options (Réinitialiser les Options): réinitialise toutes les options et fonctions automatiques à leur réglage par défaut. Cette commande constitue une bonne mesure de suturetés lorsque vous apprenez à utiliser l'appareil et que vous experimentez les divers régages.
• Set Language (Choisir la Langue): votre appareil possède des menus dans 10 langues différentes. Cette commande permet de passer d'une langue à une autre.
• Informations Logiciel : vous informe de la version du système d'exploitation chargée sur votre appareil.

Menu du sondeur

Le Menu du Sondeur comprend les commandes des fonctions et des options principales du sondeur. Vous accédez au Menu du Sondeur en appuyant une fois sur la touche MENU. Vous activez une commande en utilisant les touches ↑ ou ↓ pour sélectionner la commande que vous désirez puis en appuyant sur ENT. Pour sortir du menu et revenir à l'écran principal, appuyez sur EXIT.

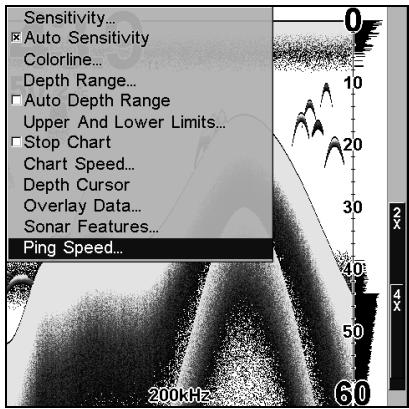

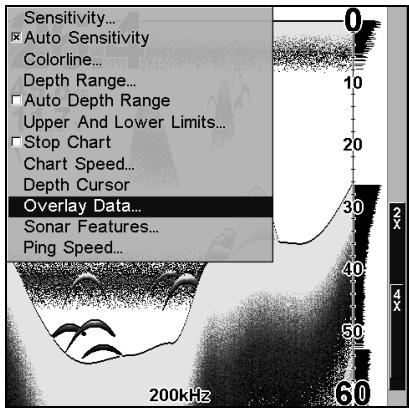

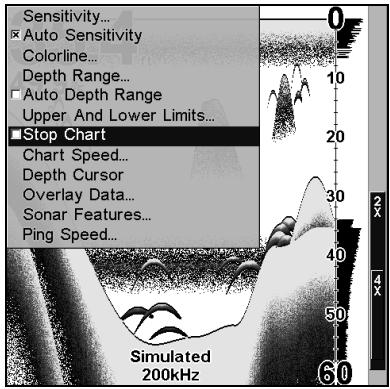

Menu de l'écran du Sondeur. La plupart de ces fonctions sont traitées à la Sec. 4.

Commandes du menu du sondeur

Le Menu du Sondeur comprend les commandes des fonctions et des options principales du sondeur. La plupart d'entre elles sont décrites en détail uniquement à la Sec. 4, mais la Sensibilité et la Sensibilité Automatique sont des fonctions de base importantes qui sont toutes les deux décrites à la fois dans cette section et à la Sec. 4. Les autres commandes du Menu du Sondeur incluent:

• Colorline (Ligne de Couleur) : sépare les poissons et les structures à proximité du fond du fond lui-même, et définit la composition et la durée du fond.
• Depth Range (Échelle de Profondeur) : permet de régler manuellement la portée en profondeur affichée à l'écran du sondeur.
• Auto Depth Range (Gamme de Profondeur Automatique) : règle automatiquement la portée en profondeur affichée à l'écran du sondeur pour que le fond soit toujours visible.
• Upper and Lower Limits (Limits Supérieures/Inférieures): règle les limites supérieure et inférieure de l'écran du sondeur. Vous permet ainsi de zoomer une portion spécifique de la colonne d'eau.
• Stop Chart (Arrêt du Défillement de l'Image) : permet d'arrêter le défillement de l'image à l'écran du sondeur. A utiliser lorsque vous souhaitez faire un arrêt sur image pour une étude plus approfondie. Chart Speed (Vitesse de Défillement) : règle la vitesse du défillement de l'image à l'écran du sondeur.

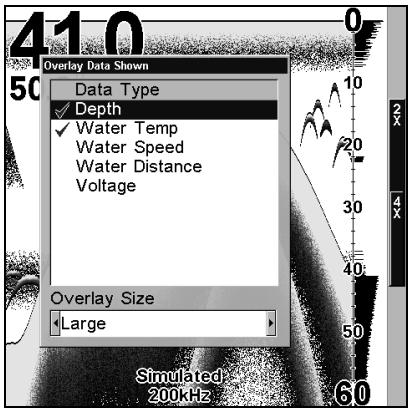

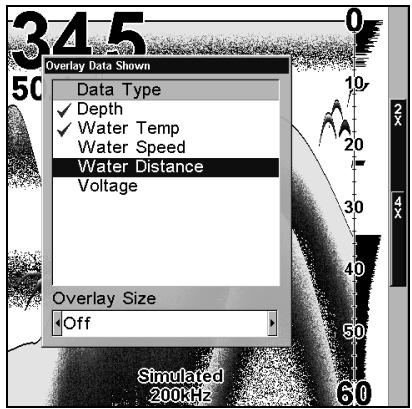

• Overlay Data (Données de Superposition) : permet de choisir
• Sonar Features (Fonctions du Sondeur): ouvre le menu des Fonctions du Sondeur contrôle de nombreuses fonctions et options, incluant la sélection de la fréquence, le mode graphique de l'écran, la gamme de profondeur et la sensibilité automatiques, la clarté de surface, le rejet du bruit, les symboles Fish I. D.™, la barre de zoom et la barre de zone.
• Ping Speed (Vitesse de "Ping") : règle la vitesse à laquelle les ondes du sonar sont émises.

Modes d'affichage

Le Menu des Affichages contrôle les cinq principaux modes d'affichage du sondeur : l’Affichage du Sondeur Plein Ecran, l’Affichage du Sondeur en Ecran Partagé, l’Affichage du Sondeur Double Fréquence, l’Affichage des Données Numériques et l’Affichage style sonar à éclat FlashGraf.

Vous accédez au Menu des Modes d’Affichages en appuyant sur la touche PAGES. Sélectionnez un mode d'affichage en utilisant les touches ↑ ou ↓ puis en appuyant sur ENT. (Vous pouvez sortir du Menu des Affichages à tout moment en appuyant sur EXIT.)

Menu des Modes d'Affichage montrant les options d'affichage du Sondeur (à gauche, menu d'un sondeur double fréquence ; et à droite, menu d'un sondeur à fréquence unique).

L'Affichage Plein Ecran est le mode principal d'affichage. Il s'agit d'une "coupe transversale" de la colonne d'eau présente sous le bateau. L'image défile à l'écran, affichant les échos du sonar représentant les poissons, les structures et le fond.

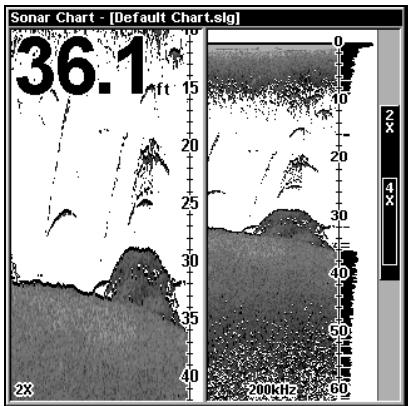

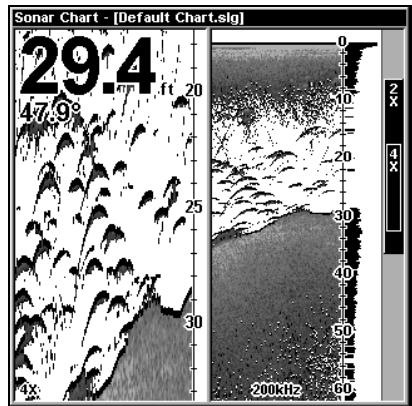

A gauche, écran sondeur partagé (tous les modèles), à droite, écran sondeur double fréquence (X107CDF uniquement).

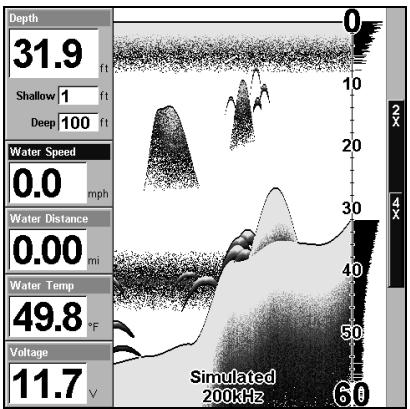

A gauche, Affichage des données numériques, et à droite, Affichage FlashGraf.

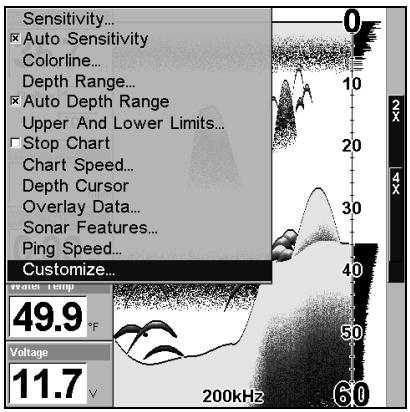

Vous pouvez personnaliser de nombreuses manières différentes la façon dont les images et d'autres données sont affichées à l'écran du Sondeur. Nous parlerons de ces fonctions et de ces options à la Section 4, mais pour vous montrer combien le sondeur est facile à utiliser, reportez-vous à la consultation rapide en 10 étapes de la page suivante, qui couvrira la plupart des situations de pêche. La consultation rapide décrit la façon dont votre appareil fonctionnera avec toutes les fonctions du sonar à leur réglage par défaut, comme elles ont été fixées à l'usine.

Consultation rapide pour un fonctionnement de base du sonar

1. Installez le transducteur et le sondeur. Branchez le sondeur à une source d'alimentation et au transducteur.
2. Mettez votre bateau à l'eau.
3. Pour allumer le sondeur, appuyez sur la touche PWR.
4. Rendez-vous à votre zone de pêche. L'appel affichera automatiquement la profondeur et la température de surface de l'eau au coin de l'écran.

Les réglages automatiques permettront une détection du fond, l'affichant dans la portion inférieure de l'écran. L'affichage du Sondeur plein écran défilera de droite à gauche, vous montrant ce qui se trouvera directement sous le bateau pendant que vous vous déplacerez sur l'eau. 5. Pendant que vous visualisez les retours sonars, vous pouvez modifier l'affichage en:

Effectuer un zoom avant pour agrandir l'image pour plus de détails : appuyez sur ZIN.

Effectuer un zoom arrière pour revenir au mode en plein écran : appuyez sur ZOUT.

1. Si besoin, reglez la sensibilité pour améliorer la visibilité à l'écran. Appuyez sur MENU|ENT et le Menu de Sensibilité apparaitra à gauche de votre écran. Utilisez les flèches ↑ et ↓ pour modifier le réglage. Augmenter la sensibilité révèlera plus d'informations, mais peut aussi causer un encombrement des détails à l'écran. Réduire la sensibilité éliminera certaines informations, mais peut également entraîner l'omission d'images importantes. Nous vous recommendons de régler la sensibilité jusqu'à ce que l'arrière-plan apparaissé légèrement "poivré" — c'est-à-dire parsemé de points écart, mais où les objets isolés (teils que les arcs de poissons et les structures du fond) peuvent être facilement séparés de l'arrière-plan.
2. Surveillez l'écran pour l'apparition d'arcs de poissons. Lorsque vous visualisez des arcs, cela signifie que vous avez trouvé du poisson! Stoppez le bateau et mettez votre ligne ou votre amorce à l'eau à la profondeur indiquée à l'écran du sondeur.
3. Mesurez la profondeur du poisson en comparant les arcs de poissons à l'échelle de profondeur à droite de l'écran, ou obtenez une mesure plus précise à l'aide du Curseur de Profondeur. Appuyez sur MENU|↓

jusqu'à DEPTH CURSOR (CURSEUR DE PROFONDEUR) | ENT. Appuyez sur ↓ (ou ↑) pour aligner le curseur sur l'arc de poisson. Sa profondeur exacte apparaît alors dans une petite fenêtre à l'extrémité droite de la ligne du curseur. Pour effacer le curseur, appuyez sur EXIT.

1. Si vous dérivez à vitesse très lente ou si vous êtes ancré, vous ne vous déplacez pas suffisamment rapidement pour qu'un poisson retourne un signal significatif. Lorsque vous dérivez au-dessus d'un poisson ou, si un poisson traverse le cône de détection du transducteur, l'écho du poisson apparaît
2. Pour éteindre l'appareil, appuyez sur la touche PWR pendant trois secondes.

Fonctionnement du sonar

Comme vous pouvez le constater avec la consultation rapide de la page précédente, le fonctionnement de base du sonar est relativement simple, dès sa sortie de l'emballage. Si vous êtes débutant en matière de sonars, essayez de faire marcher l'appareil avec les réglages par défaut reçus à l'usine jusqu'à ce que vous soyez plus à l'aise et plus familier avec son fonctionnement.

Quand vous apprendrez les bases, il existe un réglage avec lequel vous souhaiterez peut-être jouer un peu—la Sensibilité.

La Sensibilité contrôle la capacité de l'appareil à recueillir les échos. Si vous souhaitez visualiser plus de détails, essayez d'augmenter progressivement la sensibilité. Il existe des situations où un encombrement trop important des détails apparait à l'écran. Réduire la sensibilité peut permettre de diminuer cet encombrement et d'afficher les échos de poissons les plus forts, si des poissons sont Presents. Lorsque vous modifiez les réglages de la sensibilité, vous pouvez visualiser la différence à l'écran pendant que l'image défile.

Fig. 1 Fig. 3

Fig. 2 Fig. 4

Ces figures montrent l'affichage d'une même zone avec des règles de sensibilité différents. Fig.1 : Sensibilité à 88 pourcent, déterminée par la fonction de Sensibilité Automatique. Typique du mode automatique. Fig.2 : Sensibilité régée à 75 pourcent. Fig.3 : Sensibilité régée à 50 pourcent. Fig.4 : Sensibilité régée à 100 pourcent.

Vous pouvez régler le niveau de sensibilité que vous soyez en mode Automatique ou en mode Manuel. La méthode d'ajustement sera la même, mais les résultats obtenus seront légèrement différents.

Ajuster la sensibilité en mode automatique revient au même que d'ajuster la vitesse d'une voiture en appuyant sur la pédale d'accélération lorsque le contrôleur de vitesse est en marche. Vous pouvez accélérer, mais lorsque vous relâchez la pédale d'accélération, le contrôleur de vitesse empêche automatiquement la voiture de descendre à une vitesse inférieure à la vitesse minimum fixée par le conducteur. Le mode automatique de votre appareil vous permettra d'augmenter la sensibilité jusqu'à 100 pourcent, mais il limitera votre sensibilité minimum. Cela vous empêchera de diminuer la sensibilité de manière

trop importante et permettra un repérage automatique du fond. Lorsque vous ferez des réglages en mode automatique, l'appareil continuera de suivre le fond et procédera à des réglages mineurs du niveau de sensibilité, en ayant tendance à rester proche du niveau de sensibilité que vous aurez fixé.

Ajuster la sensibilité en mode Manuel revient au même que d'ajuster la vitesse d'une voiture dépourvue de contrôleur de vitesse - vous possédez un contrôle total sur la vitesse de la voiture. Le mode manuel de votre appareil vous permet de régler la sensibilité de 100 pourcent (maximum) à 0 pourcent (minimum). Selon la nature de l'eau et du fond, le signal de fond peut disparaître complètement de l'écran lorsque vous réduisez la sensibilité à environ 20 pourcent ou moins!

Essayer d'ajuster la sensibilité à la fois en mode automatique et en mode manuel pour vous familiariser avec cette commande.

Pour régler la sensibilité:

1. Appuyez sur MENU | ENT.
2. La Barre de Contrôle de la Sensibilité apparait. Appuyez sur ↓ pour diminuer la sensibilité; appuyez sur ↑ pour l'augmenter. Lorsque vous avez terminé de régler la sensibilité, appuyez sur EXIT. (Une tonalité est émise lorsque vous atteignez les niveaux maximum ou minimum de sensibilité.)

À gauche, menu du sondeur avec la commande de sensibilité sélectionnée. À droite, barre de contrôle de la sensibilité.

Remarque:

Si vous souhaitez régler la sensibilité en Mode Manuel, désactivez tout d'abord la Sensibilité Automatique : depuis l'Affichage du Sondeur, appuyez sur MENU|↓ jusqu'à AUTO SENSITIVITY (SENSIBILITE AUTO-

MATIQUE) | ENT | ↑ jusqu'à SENSITIVITY (SENSIBILITE) | ENT. Utilisez les flèches ↓ ou ↑ pour désirir un réglage de la sensibilité différent. Lorsque vous aurez terminé, appuyez sur EXIT.

Renseignement important:

Quand vous apprenez à utiliser l'appareil et que vous expérimentez certaines fonctions, il est possible de brouiller les règles de façon à ce que l'image sonar disparaisse complètement de l'écran. Si cela arrive, rappelez-vous qu'il est facile de revenir au fonctionnement automatique en restaurant simplement les règles par défaut. Voici comment:

Pour restaurer les réglages par défaut

1. Appuyez sur MENU | MENU | ↓ jusqu'à RESET OPTIONS (RéINITIALISER LES OPTIONS) | ENT.
2. L'appareil vous demandera si vous souhaitez réinitialiser toutes les options. Appuyez sur pour Yes|ENT. Toutes les options seront réinitialisées, et l'appareil retrouvera ses réglages par défaut.

Symboles de poissons contre sondeur plein écran

Vous avez peut-être remarqué que nous avons utilisé les arcs de poisson en mode plein écran pour notre exemple dans la consultation rapide, et non pas la fonction de symbole de poisson Fish I. D.™. Voici pourquoi:

La fonction de Fish I. D. permet au novice de reconnaître plus facilement un signal provenant d'un poisson, lorsqu'il en voit un. Cependant, le repérage des poissons par les symboles uniquement est limité.

Le microprocesseur de votre sondeur est incroyablement puissant, mais il peut être induit en erreur. Certains échos calculés comme étant ceux de poissons peuvent s'avérer être des branches d'arbre ou des tortues! Pour visualiser ce qui se trouve sous votre bateau avec un maximum de détails, nous vous recommandons de désactiver le Fish I. D. et d'apprendre à interpréter les arcs de poisson.

La fonction de Fish I. D. est pratique lorsque vous ne vous trouvez pas à proximité de l'écran de votre sondeur. Vous pouvez dans ce cas activer le Fish I. D. et l'alarme. Quand un poisson passera sous votre bateau, vous pourrez ainsi l'entendre grâce à l'alarme!

Le Fish I. D. peut également s'avérer très pratique lorsque vous désirez éliminer certains détails recueillis par votre appareil. Par exemple, des pêcheurs de la Baie de San Francisco visualisaient des nuages de "bruit", mais aucun arc de poisson. Quand un down rigger fut remonté, il rapporta plusieurs petites méduses. Les pêcheurs passèrent alors leur sondeur en mode Fish I. D., ce qui élimina les bancs de méduses et afficha clairement les poissons cibles sous forme de symboles de poisson.

Aides gratuities

La section concernant les options du sonar présente le Fish I. D., les alarmes de poisson et d'autres fonctions de manière plus détaillée. Si vous, ou un ami, avez accès à Internet, vous pouvez y apprendre davantage à interpréter ce que vous visualisez à l'écran de votre sondeur. Consultez notre site internet, WWW. LOWRANCE. COM. Assurez-vous de consulter notre Sonar Tutorial gratuite, qui inclut des illustrations animées et davantage d'images de retours sonars, toutes décrites en détail. Il existe même une version imprimable de ces travaux dirigés, disponible sur notre site internet... tout ici constitue un parfait supplément à ce manuel!

Assurez-vous également de télécharger l'émulateur gratuit correspondant à votre appareil. En plus d'être amusant, ce programme peut vous aider à apprendre le fonctionnement de base mais également le fonctionnement avancé de votre appareil. Lowrance est l'un des premiers fabricants de sonars à fournir ce type d'outil pour ses clients.

Cette application PC simule le sondeur réel sur votre ordinateur. Vous pouvez le faire fonctionner avec le clavier de votre ordinateur ou en utilisant votre souris pour appuyer sur les touches virtuelles. Des instructions concernant le téléchargement et l'installation de l'émulateur sont disponibles sur notre site internet.

Options et autres fonctions du sonar

(Advanced Signal Processing: Traitement avancé des signaux) La fonction est un système intégré au sonar d'élimination des signaux parasites, qui évalue constamment les effets de la vitesse du bateau, des conditions de l'eau et des interférences. La fonction automatique vous procure, dans la plupart des cas, la meilleure visualisation possible à l'écran.

La fonction ASP élimine efficacement les signaux parasites. Pour le sonar, les signaux parasites (ou bruit) sont des signaux indésirables. Ils sont causés par des sources électriques ou mécaniques telles que les pompes de drain, les installations électriques et les systèmes d'allumage du moteur, les bulles d'air circulant à la surface du transducteur, et même les vibrations provenant du moteur. Dans tous les cas, les signaux parasites peuvent produire des interférences à l'écran.

La fonction ASP possède quatre réglages différents – éteint, faible, moyen et élevé. Si vous observez des niveaux élevés de signaux parasites, réglez l'ASP au niveau "Haut". Cependant, si le bruit persiste, nous vous suggérons de retrouver la source à l'origine des interférences et de prendre les mesures nécessaires pour régler le problème, plutôt que d'utiliser constamment la fonction ASP en mode élevé.

Vous pourrez parfois avoir besoin de ne pas utiliser l'ASP. Ceci vous permettra de visionner tous les échos avant qu'ils ne soient traités par ce dispositif.

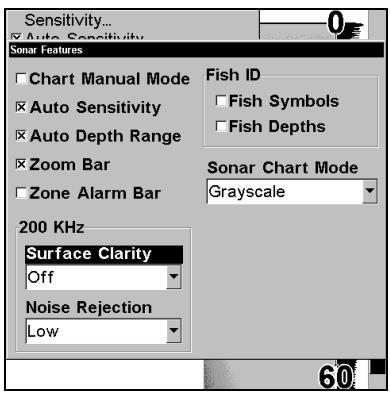

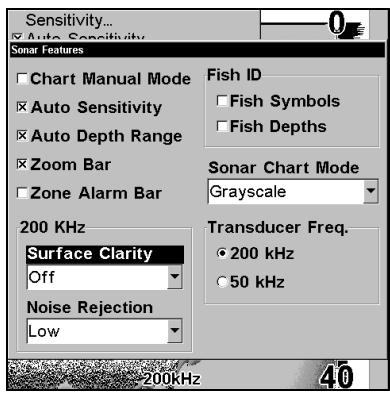

A gauche, Menu du Sondeur avec les Fonctions du Sondeur sélectionnées. Dans le Menu des Fonctions du Sondeur, le Rejet du Bruit est sélectionné avec l'ASP réglé par défaut au niveau le plus bas (au centre, menu d'un sondeur double-fréquence ; à droite, menu d'un sondeur à fréquence unique).

Pour changer le niveau de l'asp:

1. Depuis l'écran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR) | ENT.
2. Appuyez sur ↓ jusqu'à NOISE REJECTION (REJET DU BRUIT) | ENT.
3. Appuyez sur ↓ ou ↑ pour sélectionner le réglage que vous souhaitez, puis appuyez sur ENT.
4. Pour revenir à l'écran principal, appuyez sur EXIT | EXIT.

Alarmes

Cet appareil possède trois types d'alarmes différentes. La première est une Alarme de Poisson. Elle se déclenche lorsque la fonction de Fish I. D. ^TM détermine la présence d'un poisson.

La seconde est une Alarme de Zone, qui consiste en une barre située sur le côté de l'écran. Tout écho qui apparait à l'écran entre les limites inférieure et supérieure de cette barre déclenche l'alarme.

La dernière alarme est une Alarme de Profondeur, qui consiste en une alarme de haut-fond et en une alarme de profondeur. Seul le signal de fond déclenché cette alarme. Elle est utile pour le mouillage, pour alerter de la présence d'earx peu profondes ou pour la navigation en eaux peu profondes.

Alarmes de profondeur

Les alarmes de profondeur émettent une tonalité lorsque la profondeur du fond devient inférieure ou supérieure à la valeur fixée pour le déclenchement de l'alarme. Par exemple, si vous réglez l'alarme de hauts-fonds à 10 pieds, l'alarme se déclenchera lorsque le signal de fond se trouvera à moins de 10 pieds de profondeur. Elle continuera de sonner jusqu'à ce que le fond se trouve à plus de 10 pieds de profondeur.

L'alarme de profondeur fonctionne de façon opposée. Elle se déclenche lorsque la profondeur du fond devient supérieure à la profondeur fixée. Les deux alarmes de profondeur ne concernent que le signal du fond. Aucune autre cible ne peut les déclencher. Ces alarmes peuvent être utilisées simultanément ou individuellement.

À gauche, commande des alarmes du sondeur dans le menu principal. À droite, menu des alarmes du sondeur.

Pour régler et activer l'alarme de hauts-fonds:

1. Appuyez sur la touche ALARM au devant de l'appareil ou bien appuyez sur MENU|MENU et utilisez les touches ↑ ou ↓ pour sélectionner les Alarmes du Sondeur, puis appuyez sur ENT.
2. Appuyez sur → jusqu'à SHALLOW ALARM DEPTH (PROFONDEUR ALARME HAUTS-FONDS) | ENT.
3. Appuyez sur ↑ ou sur ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant et répétez ces étapes jusqu'à ce que la profondeur soit correcte, et appuyez sur ENT.
4. Appuyez sur ← pour SHALLOW ALARM ENABLED (ACTIVÉE) | ENT | EXIT.
5. Pour désactiver l'alarme, appuyez sur ALARM | ENT | EXIT.

Pour passer à un différent réglage de profondeur, ouvrez le menu des Alarmes du Sondeur et répétez les instructions de l'étape 3 ci-dessus.

Pour régler et activer l'alarme de profondeur (grands fonds)

1. Appuyez sur la touche ALARM au devant de l'appareil ou bien appuyez sur MENU|MENU et utilisez les touches ↑ ou ↓ pour sélectionner les Alarmes du Sondeur, puis appuyez sur ENT.
2. Appuyez sur ↓ jusqu'à DEEP ALARM ENABLED (ALARM DE PROFONDEUR ACTIVÉE) | → pour DEEP ALARM DEPTH (PROFONDEUR) | ENT.
3. Appuyez sur ↑ ou sur ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant et répétez ces étapes jusqu'à ce que la profondeur soit correcte, et appuyez sur ENT.
4. Appuyez sur pour DEEP ALARM ENABLED (ACTIVEE) | ENT | EXIT.
5. Pour désactiver l'alarme, appuyez sur la touche ALARM au devant de l'appareil ou bien appuyez sur MENU|MENU et utilisez les touches ↑ ou ↓ pour sélectionner les Alarmes du Sondeur, puis appuyez sur ENT. Appuyez sur ↓ jusqu'à DEEP ALARM ENABLED (ALARME DE PROFONDEUR ACTIVÉE) |ENT|EXIT.

Pour passer à un différent réglage de profondeur, ouvrez le menu des Alarmes du Sondeur et repérez les instructions de l'étape 3 ci-dessus.

Alarme de zone

L'alarme de Zone est déclenchée par le passage d'un écho dans la barre de zone, affichée à droite de l'écran.

Pour régler et activer l'alarme de zone:

1. Appuyez sur la touche ALARM au devant de l'appareil ou bien appuyez sur MENU|MENU et utiliser les touches ↑ ou ↓ pour sélectionner les Alarmes du Sondeur, puis appuyez sur ENT.
2. Appuyez sur ↓ jusqu'à ZONE ALARM ENABLED (ALARME DE ZONE ACTIVÉE) | → jusqu'à ADJUST ZONE (RéGLAGE ZONE) | ENT.

À gauche, menu des alarmes du sondeur, avec la commande de réglage de la zone sélectionnée. À droite, fenêtre de réglage de l'alarme de zone, avec la limite supérieure ici sélectionnée.

1. Pour régler la limite sup électionner UPPER (LIMITE SUPÉRIEURE), puis appuyez sur ↑ ou sur ↓ pour déplacer l'extrémité supérieure de la barre jusqu'à la profondeur voulue.
2. Pour régler la limite inférieure de l'Alarme de Zone, utilisez les flèches ou pour selectionner LOWER (LIMITE INFÉRIEURE), puis appuyez sur ↑ ou sur ↓ pour déplacer l'extrémité inférieure de la barre jusqu'à la profondeur voulue.
3. Appuyez sur EXIT|← pour ZONE ALARM ENABLED (ALARME DE ZONE ACTIVÉE) |ENT|EXIT. À L'INSTANT, tout écho — poisson, fond, structure — se trouvant entre les limites supérieure et inférieure de la barre de zone déclenchera l'alarme de zone.
4. Pour désactiver l'alarme, appuyez sur la touche ALARM au devant de l'appareil ou bien appuyez sur MENU|MENU et utilisez les touches ↑ ou ↓ pour selectionner les Alarmes du Sondeur, puis appuyez sur ENT. Appuyez sur ↓ jusqu'à ZONE ALARM ENABLED (ALARME DE ZONE ACTIVÉE) |ENT|EXIT.

Pour passer à un réglage différent de la profondeur, ouvrez le menu des Alarmes du Sondeur et répétez les instructions des étapes 3 et 4 ci-dessus.

Alarme de poisson

Utilisez l'alarme de poisson pour qu'une alarme audible et distincte soit émise lorsqu'un poisson, ou autre objet en suspension, sera détecté par la fonction de Fish I. D.™ (la fonction de Fish I. D. doit être activée pour que l'Alarme de Poisson fonctionne.) Une tonalité différente est émise pour chaque taille de symbole affiché à l'écran.

Menu des Alarmes du Sondeur avec l'Alarme de Poissons sélectionnée. La petite case sur la gauche est vide, indiquant que ce type d'alarme n'est pas activé.

Pour activer l'alarme de poissons:

1. Appuyez sur la touche ALARM au devant de l'appareil ou bien appuyez sur MENU|MENU et utiliser les touches ↑ ou ↓ pour sélectionner les Alarmes du Sondeur, puis appuyez sur ENT.
2. Appuyez sur ↓ jusqu'à FISH ALARM (ALARME POISSONS) | ENT | EXIT.
3. Pour désactiver l'alarme, appuyez sur la touche ALARM au devant de l'appareil ou bien appuyez sur MENU|MENU et utilisez les touches ↑ ou ↓ pour selectionner les Alarmes du Sondeur, puis appuyez sur ENT. Appuyez sur ↓ jusqu'à FISH ALARM (ALARMES POISSONS) | ENT | EXIT.

Luminosité

Consultez le paragraphe de cette section concernant le Contraste et la Luminosité de l'écran.

Étalonnage de la vitesse

Le capteur de vitesse peut être étalonné de façon à corriger des imprécisions de lecture. Avant que vous ne modifiez le réglage, calculez tout d'abord le pourcentage d'erreur de lecture de la vitesse. Vous devrez saisir ce pourcentage dans un moment.

Par exemple, si vous estimez que le capteur donne une vitesse 10 pourcent plus rapide que la vitesse réelle, vous devrez entrer -10 dans la fenêtre d'étalonnage. Si le capteur donne une vitesse 5 pourcent plus lente que la vitesse réelle, alors vous devrez entrer +5 dans la fenêtre.

Réalisez votre test dans une eau relativement calme et si possible, dépourvue de courant. (À moins, bien sûr, que vous ne preniez en compte votre vitesse actuelle dans vos calculs.) Une fois que vous aurez une correction, voici comment la saisir:

1. Appuyez sur MENU|MENU|↓ jusqu'à CALIBRATE WATER SPEED (ETALON-NAGE VITESSE SURFACE) | ENT.
2. Entrez le nombre que vous avez calculé plus tôt : appuyez sur ↑ ou sur ↓ pour modifier le premier caractère (+ ou -), puis appuyez sur → pour passer au caractère suivant et répétez ces étapes jusqu'à ce que le pourcentage entré soit correct, puis appuyez sur EXIT.

A gauche, menu de l'Affichage du Sondeur avec la commande de Vitesse de Défilament sélectionnée. A droite, Barre de Réglage de la Vitesse de Défilament.

Vitesse de défilament

La vitesse à laquelle les échos défilent à l'écran est appelée vitesse de défilement. Elle est réglée par défaut à sa valeur maximale; nous vous recommandons de conserver ce réglage pour quasiment toutes les conditions de pêche.

Cependant, vous devrez peut-être modifier la vitesse de défilément lorsque vous serez à l'arrêt ou à la dérive très lente. Vous pourrez parfois obtenir des importantes images en réduisant la vitesse de défilément jusqu'à ce qu'elle soit égale à la vitesse à laquelle vous vous déplacez le long du fond.

Si vous êtes au mouillage, que vous pêchez sur la glace ou depuis un quai, réglez la vitesse de défilament à 50 pourcent. Si vous dérivez lentement, essayez une vitesse de 75 pourcent. Lorsque vous êtes à l'arrêt et qu'un poisson entre dans le cône de détection du sonar, l'écho apparaît à l'écran sous la forme d'une longue ligne et non pas d'un arc. En réduisant la vitesse de défilament, la ligne se raccourcira et ressemblera davantage à un signal habituel.

Si vous expérimentez la commande de vitesse de défilament du graphique, n'oubliez pas de la régler de nouveau à son maximum lorsque vous recommencerez à vous déplacer à la traine ou à plus grande vitesse. Pour changer la vitesse de défilament:

1. Depuis l'Écran du Sondeur, appuyez sur MENU | ↓ jusqu'à CHART SPEED (VITESSE DE DÉFILLEMENT) | ENT.
2. La Barre de Contrôle de la Vitesse du Graphique apparaitra. Appuyez sur ↓ pour diminuer la vitesse de défillement; appuyez sur ↑ pour l'augmenter.
3. Lorsque vous aurez terminé, appuyez sur EXIT.

A gauche, menu de l'affichage du sondeur avec la commande de ligne de couleur sélectionnée. A droite, barre de contrôle de la ligne de couleur.

ColorLineTM

ColorLine permet de désigner les échos faibles des échos prononcés. Cette fonction fait apparaître en couleurs vives les cibles excédant une valeur donnée. On peut ainsi différencier un fond dur d'un fond mou. Un fond mou, boueux ou couvert d'herbes, par exemple, renvoie un signal faible accompagné d'une étroite ligne colorée (bleu foncé nuancé de rouge ou d'un peu de jaune.) Puisque les poissons font partie des échos les plus faibles, ils apparaissent la plupart du temps sous forme d'arcs bleus. Un fond dur, ou une autre cible relativement dure, returne un signal fort engendrant une ligne vivement colorée et plus large (jaune rougeâtre ou jaune vif.)

Si vous visualisez deux signaux de même intensité, l'un avec une couleur allant du rouge ou jaune et l'autre sans, la cible accompagnée de la couleur la plus vive (jaune) renvoie l'écho le plus fort. On peut ainsi distinguer les herbes des arbres sur le fond, ou les poissons des structures.

ColorLine est ajustable. Familiarisez-vous avec votre appareil pour déterminer le réglage de la bande colorée qui vous conviendra le mieux.

Pour régler le niveau de la ligne de couleur:

1. Depuis l'Affichage du Sondeur, appuyez sur MENU|↓ jusqu'à COLORLINE (LIGNE DE COULEUR) | ENT.
2. La Barre de Contrôle de la Ligne de Couleur apparaît. Appuyez sur ↓ pour diminuer l'intensité de la Ligne de Couleur ou sur ↑ pour l'augmenter.
3. Lorsque vous avez terminé, appuyez sur EXIT.

Contraste

Consultez le paragraphe de cette section concernant le Contraste et la Luminosité de l'écran.

Curseur de profondeur

Le curseur de profondeur consiste en une ligne horizontale possédant à son extrémité droite une fenêtre affichant la profondeur numérique. Les nombres s'affichant dans la fenêtre représentent la profondeur du curseur.

À gauche, menu de l'écran du Sondeur avec la commande du Curseur de Profondeur sélectionnée. À droite, curseur de profondeur activé. La ligne indique que le poisson se trouve à 34,64 pieds de profondeur.

Le curseur peut être déplacé n'importe où sur l'écran, vous permettant ainsi de repérer avec précision la profondeur d'une cible.

1. Depuis l'Écran du Sondeur, appuyez sur MENU | ↓ jusqu'à Depth Cursor (CURSEUR DE PROFONDEUR) | ENT.
2. Le curseur de profondeur apparait. Appuyez sur ↓ pour faire descendre la ligne du curseur ou sur ↑ pour la faire monter.
3. Pour effacer le curseur de profondeur de l'écran, appuyez sur EXIT.

Portée en profondeur - automatique

Lors de la mise sous tension initiale, le signal de fond est automatiquement affiché dans la portion inférieure de l'écran. Cette fonction, appelée Portée Automatique, fait partie des fonctions automatiques de l'appareil. Cependant, suivant la profondeur du fond et la portée actuelle, vous aurez la possibilité de régler la portée à une profondeur différente. Pour ce faire:

1. Depuis l'Ecran du Sondeur, appuyez sur MENU | ↓ jusqu'à DEPTH RANGE (ECHELLE DE PROFONDEUR) | ENT.

À gauche, menu de l'écran du Sondeur avec la commande d'échelle de la profondeur sélectionnée. À droite, liste des réglages de la portée en profondeur.

1. L'Échelle de Contrôle de la Portée en Profondeur apparait. Appuyez sur ↑ ou sur ↓ pour sélectionner une portée en profondeur différente. Une barre bleue met en évidence la portée sélectionnée. Les nombres en gris ne peuvent pas être sélectionnés.
2. Lorsque la nouvelle portée est sélectionnée, appuyez sur EXIT pour sortir du menu.

Portée en profondeur - manuelle

Lorsque l'appareil se trouve en mode manuel, vous possédez un contrôle total sur l'échelle de profondeur. Il existe 16 portées en profondeur, allant de 5 pieds à 4000 pieds.

Pour passer au mode manuel de portée en profondeur:

1. Désactivez tout d'abord le mode automatique de portée en profondeur. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à AUTO DEPTH RANGE (ECHELLE DE PROFONDEUR AUTOMATIQUE) | ENT.
2. Appuyez sur ↑ pour DEPTH RANGE (ECHELLE DE PROFONDEUR) | ENT et l'Échelle de Contrôle de la Portée en Profondeur apparaitra.
3. Appuyez sur ↓ ou sur ↑ pour sélectionner une portée en profondeur différente. Une barre horizontale bleue mettra en évidence la portée sélectionnée.
4. Lorsque la nouvelle portée est sélectionnée, appuyez sur EXIT pour sortir du menu.

Pour réactiver la portée automatique en profondeur:

1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à AUTO DEPTH RANGE (ECHILLE DE PROFONDEUR AUTOMATIQUE) | ENT | EXIT.

Remarque:

La capacité de sondage en profondeur du sonar dépend de la nature de l'eau et du fond, de l'installation du transducteur ainsi que d'autres facteurs.

Portée en profondeur - limites supérieure et inférieure

Quasiment tous les segments de la colonne d'eau peuvent être affichés à l'écran en utilisant la fonction des limites supérieure et inférieure. Elle vous permet de choisir les limites haute et basse de la portée en profondeur affichées à l'écran, à condition qu'il y ait au moins 10 pieds d'eau entre la limite supérieure et la limite inférieure. Par exemple, une portée comprise entre 12 et 34 pieds pourrait être utilisée.

Changer les limites supérieure et inférieure vous offre un contrôle beaucoup plus important sur la portée en profondeur. Cette fonction vous permet de "zoomer" l'affichage d'un nombre de façon quasiment illimitée. Presque tous les segments de la colonne d'eau, de la surface jusqu'au fond, peuvent être visualisés. Cela permet d'agrandir les cibles pour convenir au moins à vos besoins et aux conditions de pêche dans lesquelles vous vous trouvez.

À gauche, le Menu du Sondeur avec la commande des Limites Supérieure et Inférieure sélectionnée. À droite, Menu des Limites du Graphique du Sondeur, avec la Limite Supérieure sélectionnée.

Pour changer les limites supérieure et inférieure:

1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à UPPER AND LOWER LIMITS (LIMITES SUPérieURE ET INFERIEURE)|ENT. Le menu des Limites du Graphique du Sondeur apparait, avec la Limites Supérieure selectionnée.
2. Pour régler la limite supérieure, appuyez sur ENT. Utilisez les flèches ↑ ou ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant et répétez ces étapes jusqu'à ce que la profondeur soit correcte, puis appuyez sur EXIT.
3. Pour régler la limite inférieure, appuyez sur ↓ jusqu'à LOWER LIMIT (LIMITE INFÉRIÉTURE) | ENT. Utilisez les flèches ↑ ou ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant et répétez ces étapes jusqu'à ce que la profondeur soit correcte, puis appuyez sur EXIT | EXIT | EXIT.

Affichage normal, en mode de portée en profondeur automatique, à gauche. A droite, affichage "zoomé" avec les Limites Supérieure et Inférieure concentrées sur la portion de la colonne d'eau comprise entre 20 et 40 pieds de profondeur. Sur l'image "zoomée", remarquez la présence d'un poisson en bas à gauche, juste au-dessus du fond. En haut à droite, deux poissons attaquent un banc de poissons amorces.

Pour désactiver les limites supérieure et inférieure:

1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à AUTO DEPTH RANGE (ECHILLE DE PROFONDEUR AUTOMATIQUE) | ENT | EXIT.

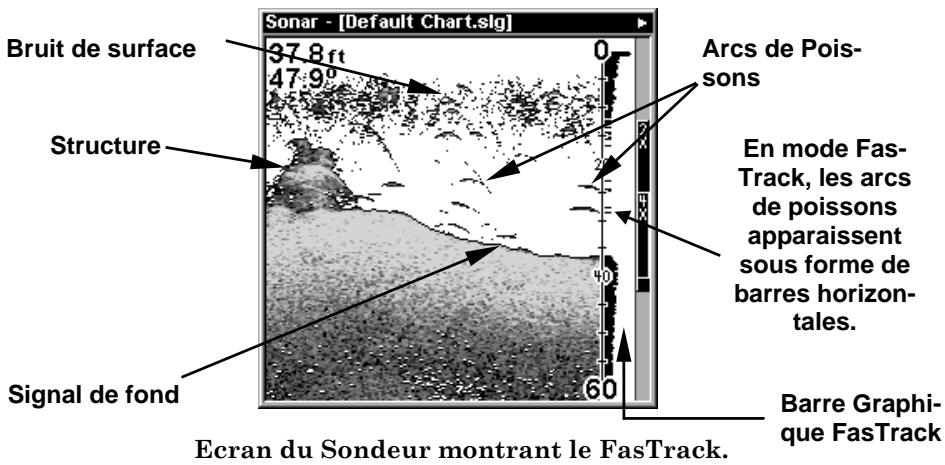

Fastracktm

Cette fonction convertit automatiquement tous les échos en de courtes lignes horizontales apparaissant à l'extrémité droite de l'écran. Le graphique sur le reste de l'écran continue de défilier normalement. FasTrack vous donne une mise à jour rapide de ce qui se trouve directement sous le bateau. Ceci est pratique lorsque vous pêchez sur glace, ou lorsque vous pêchez à l'arrêt. Lorsque le bateau ne se déplace pas, les signaux des poissons apparaissent sous forme de longues lignes sur l'affichage graphique normal. FasTrack convertit ce graphique en une barre graphique horizontale, qui avec de la pratique, constitue un "plus" utile pour la pêche à l'état stationnaire.

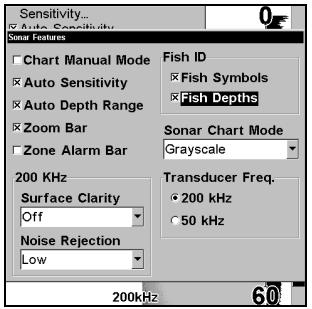

Le dispositif de repérage des poissons ("Fish I. D.") identifie des cibles répondant à certains critères tels que ceux des poissons. Le micro-ordinateur de l'appareil analyse tous les échos et élimine les parasites présents en surface, les thermoclines et autres signaux indésirables. Dans la plupart des cas, les cibles restantes sont uniquement des poissons. Le dispositif de repérage affiche à l'écran l'emplacement des poissons au moyen de symboles qui remplacent les échos véritables en forme d'arc.

Il existe différentes tailles de symbole de poisson. Elles sont utilisées pour désigner la taille relative entre les cibles. En d'autres termes, la fonction de Fish I. D. affiche un petit symbole lorsqu'elle repère ce qu'elle croit être un petit poisson, un symbole de taille moyenne pour un poisson de taille plus importante et ainsi de suite.

Quoique sophistiqué, le micro-ordinateur du sondeur peut être induit en erreur. Il ne peut pas faire la distinction entre le poisson et d'autres objets en suspension tels que des tortues, des flotteurs submergés, des bulles d'air, etc. Les grosses branches isolées sont pour le Fish I. D. les objets les plus difficiles à désigner des poissons.

Il est possible que vous visualisiez des symboles Fish I. D. à l'écran alors qu'il n'y a en réalité aucun poisson présent. L'inverse est également possible. Les illustrations de la page suivante montrent comment le Fish I. D. peut réellement manquer des poissons qui sont présents.

Cela signifie-t-il que le dispositif ne fonctionne pas? Non - il interprète simplement les retours de signaux de manière spécifique afin de faciliter la lecture à l'écran. Rappelez-vous: le Fish I. D. est l'un des outils que

nous mettons à votre disposition pour que vous puissiez analyser les signaux que vous recevez, de façon à posséder le plus d'informations possibles pour le repérage du poisson. Ce dispositif, ainsi que d'autres, peut vous permettre de "voir" clairement ce qui se trouve sous votre bateau dans de nombreuses situations différentes. Utilisez l'appareil avec et sans le Fish I. D. pour vous familiariser avec ce dispositif. Le Fish I. D. est désactivé par défaut sur cet appareil.

Menu des Fonctions du Sondeur avec les Symboles Fish I. D. sélectionnés (à gauche, menu d'un sondeur double-fréquence; à droite, menu d'un sondeur à fréquence unique). Lorsque la petite case à gauche est cochée, cela signifie que la fonction correspondante est activée.

Fig. 1 A

Fig. 1 B

Fig. 2 A

Fig. 2 B A gauche, les figures 1A et 2A illustrent l'écran du Sondeur en mode normal. A droite, les figures 1B et 2B illustrent les mêmes scènes sous-marines avec le Fish I. D. activé. Remarquez comment les arcs sont remplacés par des symboles illustrant des poissons.

Pour activer la fonction de Fish I. D. :

1. Depuis l'Écran du Sondeur, appuyez sur MENU | ↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR) | ENT.
2. Appuyez sur → jusqu'à FISH SYMBOLS (SYMBOLES DES POISSONS) |ENT|EXIT|EXIT.

Pour désactiver le Fish I. D., répétez les instructions de l'étape 2.

FishTrackTM

La fonction de FishTrack™ indique la profondeur du poisson lorsqu'un symbole apparait à l'écran. Ceci vous permet de mesurer avec précision la profondeur des cibles. Cette fonction n'est disponible que lorsque la fonction de Fish I.D. est activée. La fonction de FishTrack est désactivée par défaut.

Pour activer la fonction de FishTrack:

1. Depuis l'Écran du Sondeur, appuyez sur MENU|↓ to SONAR FEATURES (FONCTIONS SONDEUR) | ENT.
2. Appuyez sur →|puis sur ↓ jusqu'à FISH DEPTHS (PROFONDEUR) | ENT | EXIT | EXIT.

Remarque:

Ces instructions activeront simultanément les fonctions de Fish-Track et de Fish I. D.

Pour désactiver la fonction de FishTrack, répétez les instructions de l'étape 2. Désactiver la fonction de FishTrack de cette manière ne désactivera pas les symboles Fish I. D.

Menu des Fonctions du Sondeur avec la Profondeur Fish I. D. Sélectionnée (à gauche, menu d'un sondeur double-fréquence; au centre, menu d'un sondeur à fréquence unique). Lorsque la petite case à gauche est cochée, cela signifie que la fonction est activée. A droite, Ecran du Sondeur montrant les symboles Fish I. D. avec les profondeurs FishTrack.

Fréquence (changer la fréquence du transducteur) (X107CDF uniquement)

Les lettres "DF" à la fin du nom de votre appareil font référence à son transducteur double-fréquence, qui fonctionne à la fois avec des fréquences de 200kHz et de 50kHz. La fréquence de 200kHz offre un cône de détection de et la fréquence de 50kHz offre un cône de détection de.

La fréquence utilisée par défaut est de 200kHz, ce qui est le moyen adapté à une utilisation en eau peu profonde (300 pieds environ et moins). Cette fréquence est la meilleure dans environ 80% des cas de pêche sportive en eau douce ou salée. Lorsque vous naviguez en eau salée profonde, de 300 à 500 pieds ou plus, la fréquence de 50kHz sera alors la mieux adaptée.

Le transducteur 200kHz vous procurera de plusieurs détails et une première définition, mais une pénétration réduite en profondeur. Le

transducteur 50kHz offrira une lecture plus en profondeur, mais un peu moins de détails et une moins bonne définition. (Rappelez-vous que tous les sonars offrent généralement une meilleure lecture en profondeur dans une eau douce plutôt que dans une eau salée.)

Il existe une exception à ces règles générales. Certains pêcheurs sur lacs d'eau douce (ou sur l'océan) utilisant des downriggers aiment visualiser leur ligne à l'écran de leur sondeur. Dans ce cas, vous observerez l'utilisation d'une fréquence de 50kHz à cause de la largeur plus importante de son cône de détection.

Pour passer à la fréquence de 50KHZ

1. Depuis l'Écran du Sondeur, appuyez sur MENU | ↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR) | ENT.
2. Appuyez sur → | puis sur ↓ jusqu'à 50 kHz | ENT.
3. Appuyez sur EXIT | EXIT pour sortir du menu.

Pour passer à la fréquence de 200KHZ

1. Depuis l'écran du Sondeur, appuyez sur MENU | ↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR) | ENT.
2. Appuyez sur → | puis sur ↓ jusqu'à 200 kHz | ENT.
3. Appuyez sur EXIT | EXIT pour sortir du menu.

HyperScrollTM

Reportez-vous au paragraphe concernant la Vitesse de "Ping", qui contrôle la fonction d'HyperScroll.

Rejet du bruit

Reportez-vous au paragraphe concernant la fonction de Traitement Avancé des Signaux (ASP) dans cette section.

Données de superposition

Pour modifier les données numériques visibles à l'écran du sondeur:

1. Appuyez sur MENU|↓ jusqu'à OVERLAY DATA (DONNÉES EN SUPERPOSITION) | ENT.
2. Appuyez sur ↓ ou sur ↑ pour sélectionner le Type de Donnée|ENT.

Commande des Données de Superposition dans le Menu du Sondeur, à gauche. Menu de sélection des Données affichées à l'écran, à droite.

Lorsqu'un type de donnée est sélectionné, il se retrouve en haut de la liste et une marque apparait à sa gauche. (Si vous le souhaitez, vous pouvez à présent utiliser les flèches ↓ ou ↑ pour sélectionner d'autres Types de Données à afficher.)

Liste illustrant le type de donnée "Water Speed" comme étant à présent affiché à l'écran du Sondeur.

1. Pour revenir à l'écran principal, appuyez sur EXIT.

Pour désactiver les données affichées:

1. Appuyez sur MENU|↓ jusqu'à OVERLAY DATA (DONNÉES EN SUPERPOSITION) | ENT.
2. Appuyez sur ↓ ou sur ↑ pour sélectionner le Type de Donnée|ENT. Le type de données disparaîtra du haut de la liste et reviendra à sa position de départ, non cochée. (Si vous le souhaitez, vous pouvez à présent utiliser les flèches ↓ ou ↑ pour sélectionner d'autres types de données à désactiver.)
3. Pour revenir à l'écran principal, appuyez sur EXIT.

Pour changer la taille des données affichées:

1. Appuyez sur MENU | ↓ jusqu'à OVERLAY DATA (DONNÉES EN SUPERPOSITION) | ENT.
2. Appuyez sur ↑ ou sur ↓ pour sélectionner le Type de Donnée | appuyez sur → ou sur ← pour choisir la Taille des Données | EXIT.

Le type de donnée sélectionné sera affiché dans sa nouvelle taille. (Pour changer la taille d'un autre type de donnée, répétez l'étape deux ci-dessus.)

1. Pour revenir à l'écran principal, appuyez sur EXIT.

Écran du Sondeur avec les Données de Superposition activées. Cet exemple illustre l'affichage de la Profondeur, de la Température de l'Eau et de la Vitesse du bateau.

Vitesse d'impulsion & hyperscroll™

La Vitesse d'Impulsion contrôle le niveau auquel l'émetteur et le transducteur émettent des ondes sonores — pings — dans l'eau. La vitesse d'impulsion est réalisée par défaut à 50 pourcent sur cet appareil. À des vitesses normales de déplacement, ce réglage fournit automatiquement suffisamment de retours d'échos pour réactualiser et faire défiler le graphique à une vitesse maximale.

Cependant, lorsque vous vous déplacerez à grandes vitesses, ou si vous souhaitez simplement avoir la mise à jour la plus rapide possible à l'écran, vous pourrez utiliser la fonction d'HyperScroll™. Lorsque vous passez la Vitesse d'Impulsion à un réglage supérieur à 50 pourcent, l'appareil entre automatiquement en mode HyperScroll.

Ces niveaux plus rapides d'émission des ondes sonores vous permettent de conserver une image hautement détaillée à l'écran, et les vitesses de défillement et de mise à jour à l'écran peuvent ainsi suivre le rythme du déplacement rapide du bateau.

Lorsque vous utiliserez la fonction d'HyperScroll, vous aurez également besoin de réduire manuellement la sensibilité pour obtenir des résultats optimaux. Selon la profondeur de l'eau et en fonction d'autres facteurs, l'HyperScroll pourrait engendrer le retour d'un second signal de fond vers le transducteur, lors du prochain cycle de ping — ou sondage. Ceci peut résulter en une grande quantité de parasites apparaissant à l'écran. Si cela se produit, réduisez simplement la sensibilité à un niveau où les images parasites seront éliminées. Lorsque vous désactiverez l'HyperScroll, vous pourrez de nouveau régler la sensibilité à son niveau initial.

À gauche, menu du sondeur avec la commande de vitesse d'impulsion sélectionnée. Barre de contrôle de la vitesse d'impulsion, à droite, à son réglage par défaut.

Pour changer la vitesse d'impulsion:

1. Depuis l'Écran du Sondeur, appuyez sur MENU|↓ jusqu'à PING SPEED (VITESSE D'IMPULSION) | ENT.
2. La Barre de Contrôle de la Vitesse d'Emission des Impulsions apparait. Appuyez sur ↑ pour augmenter la vitesse ou sur ↓ pour la diminuer. Lorsque vous aurez terminé, appuyez sur EXIT.

Pour régler la sensibilité:

1. Depuis l'Écran du Sondeur, appuyez sur MENU|ENT.
2. La Barre de Contrôle de la Sensibilité apparait. Appuyez sur ↓ pour diminuer la sensibilité ou sur ↑ pour l'augmenter. Lorsque vous aurez terminé, appuyez sur EXIT. (Une tonalité est émise lorsque vous atteignez les limites supérieure ou inférieure de réglage de la sensibilité.)

Pour désactiver l'hyperscroll:

1. Depuis l'Écran du Sondeur, appuyez sur MENU|↓ jusqu'à PING SPEED (VITESSE D'IMPULSION) | ENT.
2. La Barre de Contrôle de la Vitesse d'Emission des Impulsions apparaît. Appuyez sur ↓ pour diminuer la vitesse à 50 pourcent. Lorsque vous aurez terminé, appuyez sur EXIT.

Lorsque vous augmentez la vitesse d'impulsion et passez en mode HyperScroll, la largeur de la barre graphique FasTrack à droite de l'écran double de taille. Cela vous permet de mieux visualiser les retours sonars quasi-instantanés, comme vous le pourriez sur un sondeur à éclat, ou "flasher". Pour plus d'informations sur le FasTrack, reportez-vous au paragraphe le concernant dans cette section.

Info-bulles

Les info-bulles sont disponibles pour quasiment toutes les commandes sur cet appareil. En surignant l'intitulé d'une commande et en attendant quelques secondes, une fenêtre automatique apparait, décrivant la fonction de la commande que vous souhaitez sélectionner. Ce dispositif est activé par défaut.

Pour activer ou désactiver les info-bulles : Appuyez sur MENU | MENU | ↓ jusqu'à POPUP HELP (INFO-BULLES). Lorsque l'option est surliglée, appuyez sur ENT pour l'activer (case cochée) ou pour la désactiver. Une fois que l'option est réglée, appuyez sur EXIT pour returner à l'écran principal.

Menu Principal, à gauche, avec la commande des Info-Bulles sélectionnée. A droite, illustration du message d'aide apparaisant pour la commande "Calibrate Water Speed", se trouvant dans le Menu Principal.

Réinitialisation des options

Cette commande est utilisée pour redonner leur valeur par défaut à toutes les fonctions, options et paramètres de l'appareil. Elle est utile lorsque vous avez modifié plusieurs paramètres et que vous souhaitez revenir à un fonctionnement automatique de base.

1. Appuyez sur MENU|MENU|↓ jusqu'à RESET OPTIONS (RéINIT. DES OPTIONS) | ENT.
2. Appuyez sur ← pour Yes | ENT.
3. Tous les menus sont effacés et toutes les options reviennent à leur réglage par défaut.

À gauche, Menu Principal avec la commande de Réinitialisation des Options sélectionnée. À droite, boîte de dialogue de Réinitialisation des Options, avec "Yes" sélectionné.

Remettre la distance parcourue à zéro

L'option d'affichage des Données Numériques sur l'écran du sondeur inclut une fenêtre montrant la distance parcourue, appelée Water Distance ("W Distance"), ou loch. Cette information est calculée par un capteur optionnel de vitesse. Elle peut être réinitialisée en utilisant la commande de remise à zéro de la Distance en Surface.

1. Appuyez sur MENU | MENU | ↓ jusqu'à RESET WATER DISTANCE (RéINIT. DIST. SURFACE) | ENT. Les menus seront réinitialisés et la distance parcourue sera remise à 0.00.

Contraste et luminosité

Pour accéder au menu de l'écran, appuyez sur MENU|MENU|ENT.

Pour régler le contraste:

1. La réglette du contraste (CONTRAST/CONTRASTE) est déjà sélectionnée. Utilisez les flèches ou pour déplacer le curseur. L'extrémité gauche de la réglette représente le niveau minimum de contraste; l'extrémité droite de la réglette représente le niveau maximum de contraste.

Commande de l'écran, à gauche, et menu de l'écran avec la réglette du contraste sélectionnée, à droite.

Pour régler la luminosité:

1. Appuyez sur ↓ jusqu'à BRIGHTNESS (LUMINOSITE). Utilisez les flèches → ou ← pour déplacer le curseur. L'extrémité gauche de la réglette représentée le niveau minimum de luminosité; l'extrémité droite de la réglette représentée le niveau maximum de luminosité.

Pour régler le mode d'affichage à l'écran:

1. Appuyez sur ↓ jusqu'à DISPLAY MODE (MODE D'AFFICHAGE) | ENT | et appuyez ↑ ou ↓ pour sélectionner le mode | EXIT.

Menu du Mode d’Affichage.

Sensibilité & sensibilité automatique

La sensibilité contrôle la capacité de l'appareil à capter les échos. La Sensibilité peut être ajustée, car les conditions de l'eau varient grandement. Un faible niveau de sensibilité (de zéro à 50 pourcent) exclut la plupart des informations du fond, des signaux de poissons, et des autres cibles.

De hauts niveaux de sensibilité vous permettent de visualiser ces détails, mais ils peuvent également parasiter l'écran avec de nombreux signaux indésirables. Généralement, le meilleur niveau de sensibilité permet de visualiser un bon signal de fond et un peu de bruit de surface.

Sensibilité automatique

Le mode de sensibilité par défaut est automatique. L'appareil détermine le niveau de sensibilité en fonction de la nature et de la profondeur de l'eau. Lorsque l'appareil est en mode automatique, la sensibilité est automatiquement ajustée de manière à garder un bon signal de fond, avec en plus un soupçon de puissance. Ceci lui donne la capacité de montrer le poisson ainsi que d'autres détails.

Cependant, il existe des situations dans lesquelles il devient nécessaire d'augmenter ou de diminuer la sensibilité. Cela arrive généralement lorsque vous souhaitez visualiser plus de détails, ou encore, lorsque l'action des vagues, ou les sillages des bateaux créent suffisamment de petites bulles d'air pour encombrer la plupart de la colonne d'eau. Dans ce dernier cas, une diminution de la sensibilité est indiquée pour réduire une partie des parasites.

La barre de contrôle utilisée pour ajuster la sensibilité est la même lorsque l'appareil est en mode automatique ou en mode manuel. En mode automatique, vous pouvez régler la sensibilité jusqu'à 100 pour-cent, mais l'appareil limitera votre réglage minimum. L'appareil continuera de procéder à de petits réglages, en tenant compte du réglage que vous aurez sélectionné.

En mode manuel, vous avez un contrôle total sur le niveau de sensibilité, avec la possibilité de le régler entre zéro et 100 pourcent sans aucune contrainte. Une fois que vous aurez sélectionné un niveau, l'appareil continuera d'utiliser ce réglage exact de la sensibilité jusqu'à ce que vous le changiez ou que vous repassiez en mode automatique.

Pour régler la sensibilité en mode automatique:

1. Appuyez sur MENU|ENT.
2. La Barre de Contrôle de la Sensibilité apparait. Appuyez sur ↓ pour diminuer la sensibilité ou sur ↑ pour l'augmenter. Lorsque vous aurez terminé, appuyez sur EXIT. (Une tonalité est émise lorsque vous atteignez les limites supérieure ou inférieure de réglage de la sensibilité.)

À gauche, menu du sondeur avec la commande de sensibilité sélectionnée. À droite, barre de contrôle de la sensibilité.

Pour régler la sensibilité en mode manuel:

1. Tout d'abord, désactivez la Sensibilité Automatique: depuis l'Ecran du Sondeur, appuyez sur MENU↓ jusqu'à AUTO SENSITIVITY (SENSIBILITE AUTOMATIQUE)ENT.
2. Appuyez sur ↑ pour sélectionner SENSITIVITY (SENSIBILITÉ) | ENT et la Barre de Contrôle de la Sensibilité apparaitra. Appuyez sur ↓ ou sur ↑ pour désirer un réglage différent. Lorsque vous aurez terminé, appuyez sur EXIT.

Pour réactiver la sensibilité automatique:

Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à AUTO SENSITIVITY (SENSIBILITE AUTOMATIQUE) |ENT|EXIT.

Remarque:

Pour revenir aux réglages par défaut reçus à l'usine pour la Sensibilité Automatique, consultez le paragraphe concernant la Réinitialisation des Options. Si la sensibilité est en mode manuel, la commande de Réinitialisation des Options la repassera en mode automatique et lui réattribuera son réglage par défaut original.

Conseil:

Pour des ajustements plus rapides de la sensibilité, essayez de laisser la Barre de Contrôle de la Sensibilité affichée à l'écran pendant que l'image défile. Vous pourrez ainsi visualiser les changements à l'écran en même temps que vous modifierez le réglage de la sensibilité. Ceci est pratique lorsque le parasitage de l'eau est important et que vous souhaitez faire correspondre la sensibilité aux changements rapides des conditions de l'eau.

Régler la compensation de quille (offset)

Cet appareil mesure la profondeur de l'eau à partir de la face du transducteur. Puisque le transducteur est installé sous la ligne de flottaison, la distance affichée par la profondeur numérique, par l'échelle de profondeur, par le curseur de profondeur ou par les symboles des poissons, n'est pas la profondeur exacte. Si le transducteur se trouve à 1 pied de la surface, et que l'écran affiche une profondeur de 30 pieds, alors la profondeur réelle depuis la surface est de 31 pieds.

Sur les voiliers ou autres grands bateaux à tirants d'eau profonds, la différence entre la profondeur du transducteur et la profondeur de la quille ou du moteur peut être de plusieurs pieds. Dans ce cas, une lecture incorrecte de la profondeur peut entraîner un risque d'échouage du bateau ou de contact avec des structures sous-marines. La fonction de Compensation de la Quille permet au navigateur de ne pas avoir à calculer mentalement la profondeur de l'eau sous la quille.

L'Offset de Quille vous permet d'étalonner la profondeur numérique, l'échelle de profondeur du graphique, le curseur de profondeur et la profondeur des symboles des poissons affichés à l'écran. Pour étalonner les indicateurs de profondeur, mesurez tout d'abord la distance entre la face du transducteur et la partie la plus BASSE du bateau. Dans cet exemple, nous utiliserons 3,5 pieds. Nous entrerons cette valeur comme étant négative, ce qui fera fonctionner les indicateurs de profondeur comme si le transducteur se trouvait plus profondément dans l'eau qu'il ne l'est réellement.

1. Appuyez sur MENU|MENU|↓ jusqu'à SET KEEL OFFSET (RÉGLEZ LE DÉCALAGE QUILLE) | ENT.
2. La fenêtre de la Compensation de la Quille apparait. Appuyez sur ↓ pour changer le signe plus (+) en un signe moins (-).
3. Appuyez sur jusqu'au premier chiffre, puis appuyez sur jusqu'au chiffre 3.
4. Appuyez sur pour passer au deuxième chiffre, puis appuyez sur jusqu'à 5, et appuyez sur EXIT. Les indicateurs de profondeur affichent à présent la profondeur de l'eau sous la quille avec précision.

Remarque:

S'il n'est pas vraiment important de connaître la profondeur exacte de l'eau sous la quille, vous pouvez étalonner les indicateurs de profondeur de façon à ce qu'ils affichent la profondeur de l'eau depuis la surface jusqu'au fond. Pour se faire, mesurez tout d'abord la distance entre la face du transducteur et la surface (la ligne de flottaison-

son du bateau). Dans cet exemple, nous utiliserons 1,5 pieds. Ce chiffre sera entré comme une valeur positive, ce qui fera fonctionner les indicateurs comme si le transducteur se trouvait plus haut qu'il ne l'est réellement.

1. Appuyez sur MENU|MENU|↓ jusqu'à SET KEEL OFFSET (RÉGLE LE DECA-LAGE QUILLE)|ENT.
2. La fenêtre de Compensation de la Quille apparait avec un signe (+).
3. Appuyez sur pour passer au premier chiffre, puis appuyez sur ↑ pour afficher le chiffre 1.
4. Appuyez sur pour passer au deuxième chiffre, puis appuyez sur ↑ jusqu'à 5. Appuyez sur EXIT pour revenir à l'écran précédent. Les indicateurs de profondeur affichent à présent la profondeur de l'eau depuis la surface jusqu'au fond avec précision.

Choisir la langue

Les menus de cet appareil sont disponibles en 10 langues: Anglais, Français, Allemand, Espagnol, Italien, Danois, Suédois, Russe, Hollandais et Finlandais. Pour sélectionner une langue différente:

1. Appuyez sur MENU|MENU|↓ jusqu'à SET LANGUAGE (CHOISIR LANGUE) | ENT.
2. Utilisez les flèches ↓ ou ↑ pour sélectionner une langue différente et appuyez sur ENT|EXIT. Tous les menus apparaîtront à présent dans la langue que vous aurez sélectionnée.

Informations système

De temps à autre, Lowrance remet à jour le système d'exploitation de certains de ses produits. Ces mises à jour peuvent généralement être téléchargeées gratuitement sur notre site internet, www.lowrance.com. Elles permettent à l'appareil de fonctionner avec de nouveaux dispositifs ou de nouvelles fonctions. Vous pouvez connaître la version du logiciel que vous possédez sur votre appareil en utilisant la commande Software Info (Info Logiciel).

A gauche, Menu Principal avec la commande Info Logiciel sélectionnée. A droite, écran des Informations Système.

1. Appuyez sur MENU|MENU|↓ jusqu'à SOFTWARE INFO (INFO LOGICIEL) | ENT.
2. Lisez les informations affichées à l'écran.
3. Pour revenir à l'écran principal, appuyez sur EXIT | EXIT.

Mode graphique du sondeur

La combinaison des couleurs par défaut pour le graphique du sondeur est un fond blanc, mais nous offrons d'autres variations pour convenir à vos préférences. Vous pouvez sélectionner un affichage en niveaux de gris, en niveaux de gris inversés, en fond bleu ou blanc, en Nightview, IceView ou encore en Suivi Couleur du Fond.

Pour changer le mode de combinaison de couleurs du graphique:

1. Depuis l'Écran du Sondeur, appuyez sur MENU ↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR)ENT.
2. Appuyez sur → puis sur ↓ jusqu'à SONAR CHART MODE (MODE GRAPHIQUE SONDEUR)ENT.
3. Appuyez sur ↓ ou sur ↑ pour sélectionner le Nom du Mode | ENT.
4. Appuyez sur EXIT | EXIT pour revenir à l'écran principal.

Options d'affichage du graphique du sondeur

Le Menu des Affichages propose cinq options d'affichage du graphique pour les modèles à double-fréquence et quatre options pour les modèles à fréquence unique. Pour accéder à ces options, appuyez sur PAGES|↓ pour sélectionner le Nom de l'Option | EXIT.

Menu des Types d'Affichage, montrant les différentes options d'affichage du graphique (à gauche, menu d'un sondeur bi-fréquence; à droite, menu d'un sondeur à fréquence unique).

Sondeur plein écran

Ceci est le mode par défaut utilisé lorsque le Sondeur est allumé pour la première fois ou lorsqu'il est réinitialisé à ses réglages par défaut.

Le signal de fond défile à l'écran de droite à gauche. Les échelles de profondeur à droite de l'écran aident à déterminer la profondeur des cibles. La ligne en haut de l'écran représente la surface. La profondeur du fond et la température de surface (si équipé d'un capteur de température ou d'un transducteur avec capteur de température intégré) s'affichent dans le coin supérieur gauche de l'écran.

L'affichage FasTrack™ se trouve juste à droite de l'échelle de profondeur. Il convertit tous les échos en de courtes barres horizontales, reproduisant la fonction d'un sonar à éclat. La barre de zoom tout à droite de l'écran indique la zone qui est agrandie lorsque le zoom est utilisé. (Reportez-vous à la section concernant le Zoom page 91 pour plus d'informations.)

Sondeur Plein Ecran. Les Données de Superposition (profondeur et température) apparaissent ici en petits caractères.

Écran sondeur partagé

Un écran partagé affiche la colonne d'eau depuis la surface jusqu'au fond à droite de l'écran. La partie gauche de l'écran affiche une version agrandie de la partie droite. La portée du Zoom utilisé s'affiche dans le coin inférieur gauche de l'écran.

Écran Sondeur Partagé. À gauche, la portion gauche de l'écran représente un zoom 2X de la portion droite. À droite, la portion gauche de l'écran représente un zoom 4X de la portion droite. L'affichage de la profondeur est réglé par défaut en gros caractères; la température de l'eau est quant à elle affichée en caractères de petite taille.

Graphique Sondeur Double Fréquence (X107CDF uniquement) Ce mode d'affichage permet de visualiser les données provenant du transducteur à 50kHz dans la fenêtre de gauche et les données provenant du transducteur à 200kHz dans la fenêtre de droite. Toutes les autres fonctions et caractéristiques de ce mode d'affichage sont les mêmes que celles de l'Affichage Plein Ecran.

Ecran Sondeur double fréquence, 50 kHz (gauche) et 200 kHz (droite).

Vous avez la possibilité d'ajuster la sensibilité pour chacune de ces deux fenêtres.

Pour régler la sensibilité en mode automatique:

1. Appuyez sur MENU | ENT.
2. L'appareil vous demandera pour quelle fréquence vous souhaitez régler la sensibilité. Appuyez sur ← ou sur → pour sélectionner celle que vous voudrez | ENT.
3. La Barre de Contrôle de la Sensibilité apparaît. Appuyez sur ↓ pour diminuer la sensibilité ou sur ↑ pour l'augmenter. Lorsque vous aurez terminé, appuyez sur EXIT. (Une tonalité sera émise lorsque vous atteindrez les limites supérieure ou inférieure du réglage de la sensibilité.)

L'Écran Sondeur Double Fréquence vous autorise à régler séparément la sensibilité pour chacune des deux fenêtres.

Écran avec données numériques

Avec ce mode, le graphique est affiché à droite de l'écran. La partie gauche de l'écran comprend cinq fenêtres de données numériques affichant : la Profondeur de l'Eau ; la Vitesse de Surface (calculée par un capteur de vitesse optionnel) ; la Distance en Surface (distance parcourue ou loch, requiert également un capteur de vitesse) ; la Température de l'Eau et Tension Utilisée.

Ecran avec Données Numériques.

Personnaliser l'écran de données numériques

L'Ecran de Données Numériques peut être personnalisé de façon à afficher les données numériques dans l'ordre de votre choix. Pour personnaliser cet écran:

1. Depuis l'écran de Données Numériques, appuyez sur MENU|↓ jusqu'à CUSTOMIZE (PERSONNALISER) | ENT.

À gauche, commande de personnalisation sélectionnée dans le menu du sondeur. À droite, la fenêtre sélectionnée et intitulée "W Speed" clignote.

1. La barre de titre de la fenêtre de la Vitesse de Surface clignote, indiquant que son contenu peut être modifié. Appuyez sur ENT|↑ ou ↓ pour sélectionner un nouveau type de données|ENT|EXIT.

Conseil:

Vous pouvez personnaliser d'autres fenêtres de données numériques avant de retourner à l'écran du Sondeur. Après avoir modifié la première fenêtre en sélectionnant un Type de Données et appuyé sur Entrée, utilisez la touche ↓ pour sélectionner une autre fenêtre à modifier. Lorsque la barre titre de la fenêtre sélectionnée clignote, appuyez sur ENT|↑ ou ↓ pour sélectionner un type de données|ENT. Répétez ces étapes jusqu'à ce que vous ayez terminé de personnaliser votre écran, puis appuyez sur EXIT pour revenir à l'écran principal.

Liste des Options vous permettant de personnaliser les fenêtres de Données Numériques.

FlashGrafTM

L'option FlashGraf correspond à l'affichage d'un sonar à éclat combiné à l'affichage d'une portion du graphique défilant. Un cadran circulaire montre tous les retours d'échos avec une rapide mise à jour.

La fonction de Colorline (Ligne de Couleur) est utilisée pour faire la distinction entre les échos forts et les échos faibles. Par exemple, l'un des échos les plus faibles, celui d'un poisson, apparaît à l'écran sous la forme d'une ligne fine bleue, tandis que la surface d'un fond dur apparaît avec une large bande jaune. La profondeur du fond est affichée sous la forme d'une barre noire en travers du cercle externe. Une portion étroite du graphique défilant apparaît également à gauche de l'écran.

Écran FlashGraf.

Simulateur

Cet appareil possède un simulator intégré qui vous permet de le faire fonctionner comme si vous vous trouviez sur l'eau. Toutes les fonctions du sondeur sont utilisables. Lorsque vous êtes en mode simulator, vous pouvez voir [Simulated] s'afficher au bas de l'écran. Pour utiliser le simulator:

1. Depuis l'écran du Sondeur, appuyez sur MENU|MENU|↓ jusqu'à Sonar SIMULATOR (SIMULATEUR SONDEUR) | ENT.
2. Eteignez le Simulateur en appuyant sur MENU|MENU|↓ jusqu'à Sonar SIMULATOR (SIMULATEUR SONDEUR) | ENT | EXIT.

Remarque:

Si vous allumez votre sondeur avant de l'avoir branché à un transducteur, il peut entrer en mode démo. Les mots "demo mode" clignoteront en bas de l'écran et un graphique similaire à celui du simulator défilera. À la différence du simulator, le mode démo sert uniquement à la démonstration, et s'arrête automatiquement dès que vous allumerez l'appareil relié à un transducteur. Le simulator continuera de fonctionner normalement.

Arrêt du défilament de l'image

Si vous faites fonctionner plusieurs appareils sur votre bateau, vous voudrez peut-être parfois éteindre le sonar. Cette commande permet d'éteindre le sonar et d'arrêter le défilément du graphique à l'écran. Le sonar redémarrera automatiquement chaque fois que vous rallumerez l'appareil.

1. Appuyez sur MENU ↓ jusqu'à STOP CHART (ARRÊT DÉFILEMENT IMAGE) |ENT|EXIT.

Menu du Sondeur avec la commande d'Arrêt de Défilé de l'Image sélectionnée. La case qui lui correspond est vide, indiquant que le graphique défile bien à l'écran.

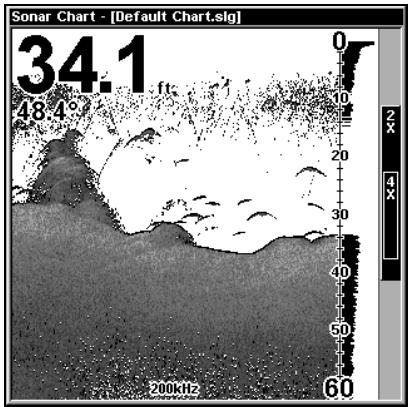

Clarté de surface

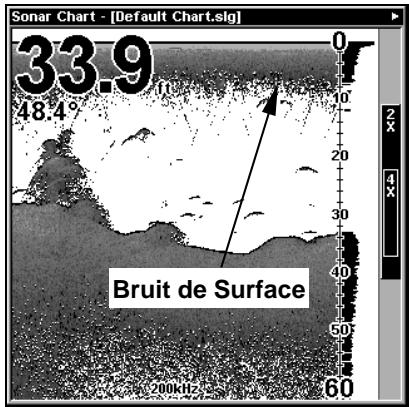

Les marques s'étendant au-dessous de la ligne du zéro sont appelées "le bruit de surface". Ce bruit est causé par l'action des vagues, des sillages, de l'inversion de la température et davantage.

La commande de clarté de surface réduit ou élimine de l'écran les signaux responsables du bruit de surface. Elle exécute ceci en modifiant la sensibilité du récepteur, la diminuant à proximité de la surface et l'augmentant petit à petit en profondeur.

Il existe trois niveaux de clarté de surface disponibles : faible, moyen, ou élevé. Elle peut également être éteinte, comme elle l'est par défaut.

Pour régler le niveau de clarté en surface:

1. Depuis l'Écran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR) | ENT.
2. Appuyez sur ↓ jusqu'à SURFACE CLARITY (CLARTÉ DE LA SURFACE) | ENT.
3. Appuyez sur ↓ ou sur ↑ pour sélectionner le niveau de clarté |EXIT|EXIT|EXIT.

Menu des Fonctions du Sondeur avec la Clarté de Surface sélectionnée (à gauche, menu d'un sondeur double-fréquence ; à droite, menu d'un sondeur à fréquence unique).

Dans l'illustration de gauche, la Clarté de Surface est étendue. À droite, la Clarté de Surface est réglée sur "Haut".

Type de transducteur (X107CDF uniquement)

Un appareil à double-fréquence possède une commande intitulée TRANSDUCER TYPE. Avec cette option, vous avez la possibilité de dire à votre appareil quel type de transducteur vous utilisez, de façon à ce qu'il puisse correctement interpréter les signaux qu'il reçoit.

Pour changer votre type de transducteur, appuyez sur MENU|MENU|↓ jusqu'à TRANSDUCER TYPE|ENT. Sélectionnez le type de transducteur approprié puis appuyez sur ENT|EXIT|EXIT.

A gauche, Menu Principal avec la commande Transducer Type sélectionnée. A droite, menu du Type de Transducteur, vous offrant trois options différentes.

Utilisez cette commande pour régler la transparence des menus. Un haut niveau de transparence vous permettra de continuer à surveiller l'affichage à l'écran tout en régissant certaines fonctions, en sachant que le texte des menus peut s'effacer jusqu'à devenir complètement illisible. Un faible niveau de transparence rendra généralement le texte des menus plus facile à lire, mais diminuera la visibilité de l'affichage à l'écran.

Menu Principal avec la commande de Transparence sélectionnée.

Pour régler le niveau de transparence des menu:

Appuyez sur MENU|MENU|↓ jusqu'à TRANSPARENCE |ENT. La réglette de la TRANSPARENCE apparait. Appuyez sur ↑ ou sur ↓ pour faire glisser le curseur le long de la réglette. Un réglage à l'extrémité inférieure rendra les menus opaques; un réglage à l'extrémité supérieure les rendra transparents.

Unités de mesure

Ce menu permet de régler les unités de mesure de la vitesse et de la distance (miles terrestres, miles nautiques ou mètres), de la profondeur (pieds, brasses ou mètres), et de la température (degrés Fahrenheit ou Celsius). Pour changer ces unités:

Appuyez sur MENU|MENU|↓ jusqu'à UNITS OF MEASURE (UNITES DE MEASURE) | ENT.

Menu Principal, à gauche, Menu des Unités de Mesure, à droite.

Pour régler les unités de mesure : Pour la Profondeur, appuyez sur ↑ ou sur ↓, puis sur ENT. Appuyez sur ← ou →, puis ↑ ou ↓|ENT pour la Vitesse et la Distance. Utilisez les touches ↑ ou ↓, puis ← ou →|ENT, pour modifier la température. Une fois que toutes les options auront été régées, appuyez sur EXIT|EXIT pour revenir à l'écran principal.

Reportez-vous au paragraphe de cette section concernant la Portée en Profondeur - Limites Supérieure et Inférieure.

Zoom & barre de zoom

Le Zoom est un moyen commun, simple et rapide, utilisé pour agrandir les petits détails, les signaux des poissons, et la structure du fond. Cet appareil vous permet d'agrandir l'affichage rapidement et facilement en appuyant sur la touche Zoom In, ou ZIN.

Appuyer une fois sur la touche ZIN permet de doubler la taille (2X) de tous les échos affichés à l'écran. Appuyer une seconde fois sur cette touche quadruple la taille des échos (4X). La barre de Zoom bleue à la droite de l'écran montre quels échos seront affichés lorsque la touche ZIN sera utilisée.

Par exemple, appuyer une fois sur la touche ZIN activera le zoom 2X qui en retour affichera tous les échos présents entre les extrémités supérieure et inférieure de la barre de zoom 2X. Appuyer une nouvelle fois sur la touche ZIN résultera en un zoom 4X et seuls les échos présents entre les extrémités supérieure et inférieure de la barre de zoom 4X seront alors affichés à l'écran.

Appuyez sur la touche Zoom Out, ou ZOUT pour revenir à un affichage en mode normal.

A gauche, écran du sondeur zoomé 2X. A droite, même vue zoomée 4X.

Zoom panoramaque

Votre appareil peut se concentrer rapidement sur n'importe quelle portion de la colonne d'eau par simple pression de l'une des touches fléchées. Le Zoom panoramique vous permet de déplacer la portion zoomée rapidement de haut en bas, obtenant ainsi une image agrandie à différentes profondeurs. En « pointant » votre zoom sur différentes portions de l'image pendant que celle-ci défile, vous pouvez ainsi obtenir un gros-plan de bonne qualité de la structure sous-marine.

Pour utiliser le zoom panoramique, réglez manuellement la portée (voir page 62) et choisissez un agrandissement de 2X ou de 4X. Appuyez ensuite simplement sur ou sur pour faire un panoramique de la colonne d'eau vers le haut ou vers le bas.

Section 5: dépannage

Si votre appareil refuse de fonctionner ou si vous avez besoin d'assistance technique, veuillez consulter cette section de dépannage avant de contacter le service clientèle de l'usine. Cela pourrait vous éviter de retourner votre appareil pour qu'il soit réparé. Pour nous contacter, reportez-vous à la première page de ce manuel.

L'appareil ne s'allume pas:

1. Vérifiez le raccordement du câble d'alimentation au niveau de l'appareil. Vérifiez également les fils.
2. Assurez-vous que le câble d'alimentation soit bien branché. Le fil rouge doit être branché à la borne positive de la batterie et le fil noir à la borne négative ou à la masse.
3. Vérifiez le fusible.
4. Mesurez la tension de la batterie au niveau du connecteur d'alimentation de l'appareil. Celle-ci devrait être d'au moins 10 volts. Si ce n'est pas le cas, le câblage de l'appareil est défectueux, les bornes de la batterie ou les fils au niveau des bornes sont corrodés ou la batterie est déchargée.

L'affichage se fige, s'immobilise ou fonctionne par à-coups :

1. Des parasites électriques provenant du moteur de l'embarcation, du moteur de traine ou d'un accessoire peuvent provoquer des interférences au niveau du sonar. Il peut s'avérer utile d'acheminer à nouveau les câbles d'alimentation et du transducteur loin des autres fils de l'embarcation. Reliez le câble d'alimentation du sonar directement à la batterie que de le faire passer par un porte-fusible ou par un interrupteur d'allumage.
2. Vérifiez si le câble du transducteur présente des ruptures, des coupures ou des fils coincés.
3. Vérifiez le câble du transducteur et d'alimentation. Assurez-vous qu'ils soient tous les deux bien branchés à l'appareil.

Écho de fond faible, lectures numériques irrégulières, ou aucune signal de poisson:

1. Assurez-vous que le transducteur soit bien orienté vers le bas. Nettoyez sa surface. L'huile, la saleté et le carburant peuvent former une pellicule, réduisant ainsi l'efficacité du transducteur. S'il est installé à l'intérieur de la coque, il ne doit être séparé de l'eau que par une seule couche de fibre de verre et il doit être bien fixé à la coque. Lorsque vous fixez le transducteur à l'intérieur de la coque, utilisez UNIQUEMENT la résine époxyde disponible chez LEI (les informations de commande se trouvent à la fin de ce manuel). N'utilisez JAMAIS l'adhésif en caoutchouc silicone RTV ou tout autre type d'époxyde. La résine époxyde LEI

a été spécialement formulée de façon à sécher correctement pour les applications intra-coque.

1. Des parasites électriques provenant du moteur du bateau peuvent nuire au sonar, le forçant ainsi à augmenter sa discrimination ou sa fonction d'antiparasitage. L'appareil peut alors éliminer de l'affichage des signaux plus faibles tels que ceux des poissons ou même ceux des structures.
2. La profondeur de l'eau peut excéder la capacité de l'appareil à couvrir le fond. L'affichage numérique clignotera continuel ître lorsque vous naviguerez en eau moins profonde.
3. Vérifiez la tension de la batterie. Si celle-ci diminue, la puissance de l'émetteur diminue également, réduisant la capacité de l'appareil à retrouver le fond et à repérer les cibles.

Disparition de l'écho de fond à grandes vitesses, affichage numérique irrégulier ou écho de fond faible lorsque le bateau est en mouvement

1. Le transducteur peut se couvrir en eau turbulente. Il doit être placé à un endroit où la circulation de l'eau est régulière afin de permettre au sonar de fonctionner à n'importe qu
2. Les parasites électriques provenant du moteur de l'embarcation peuvent nuire au sonar, le forçant à augmenter sa discrimination ou sa fonction d'antiparasitage. L'appareil peut alors éliminer de l'affichage les signaux plus faibles tels que ceux des poissons ou même des structures. Essayez des bougies à résistance ou éloignez le cable d'alimentation du sonar et le cable du transducteur des autres fils électriques de l'embarcation.

Aucun arc de poissons ne s'affiche lorsque le repérage des poissons (fish i.d.) est désactivé:

1. Assurez-vous que le transducteur soit dirigé bien à plat vers le bas. Il s'agit du problème le plus souvent lorsqu'un arc partiel est affchéé.
2. La sensibilité n'est peut-être pas suffisamment élevée. Votre appare ection jusqu'à sa sortie. Si la sensibilité n'est pas assez élevée, l'appareil ne montre le poisson que lorsqu'il se trouve au centre du cône de détection.
3. Utilisez le zoom. Il est beaucoup plus facile de visualiser des arcs de

poissons sur une portée réduite. Par exemple, vous aurez beaucoup plus de chance de voir des arcs de poissons sur une portée de 30 à 60 pieds que sur une portée de 0 à 60 pieds. Les cibles sont en effet agrandies et l'affichage montre beaucoup plus de détails.

1. L'embarcation doit se déplacer à la traine pour que les arcs de poissons soient visibles. Si le bateau est immobile, les poissons demeurent dans le cône de détection et apparaissent à l'écran sous forme de lignes horizontales rectilignes.

BRUITS Parasites

Les parasites électriques représentent une part importante des problèmes liés à l'utilisation du sonar. Ceux-ci apparaissent habituellement à l'écran sous forme de motifs aléatoires, de lignes ou de points épars. Dans les cas extrêmes, l'écran peut être complètement recouvert de points noirs, l'appareil peut fonctionner de façon irrégulière ou ne pas fonctionner du tout.

Pour éliminer ou réduire les effets des parasites électriques, essayez tout d'abord d'en déterminer la cause. Avec le bateau immobile sur l'eau, placez tout le matériel électrique hors tension. Assurez-vous que le moteur est également éteint. Allumez votre sonar, puis désactivez la fonction ASP (Advanced Signal Processing). Un signal de fond constant devrait apparaître à l'écran. Placez à présent chaque élément électrique du bateau sous tension et observez son effet sur l'écran du sonar. Par exemple, actionnez la pompe de drain et vérifiez si des parasites apparaissent à l'écran du sonar. Si aucun parasite n'apparaît, arrêtez la pompe et activez ensuite le poste de radio VHF (hyperféquences). Procédez ainsi avec tout le matériel électrique, en observant pour chaque élément son effet sur l'écran du sonar et en le plaçant ensuite hors tension.

Si vous détectez des parasites avec l'un des éléments électriques, moteur, pompes ou radio, essayez d'isoler le problème. Vous pouvez habituellement acheminer à nouveau le câble d'alimentation et le câble du transducteur du sonar loin des fils provoquant ces interférences. Les câbles d'antenne de radio VHF produisent des parasites lors de la transmission ; assurez-vous que les fils du sonar en soient éloignés. Peut-être devrez-vous relier le câble d'alimentation du sonar directement à la batterie pour l'isoler des autres fils de l'embarcation.

Si le matériel électrique ne fait pas apparaître de parasites à l'écran du sonar, assurez-vous que tous les éléments ÉLECTRIQUES du bateau sont hors tension, à l'exception du sonar, et mettez le moteur en marche. Augmentez le régime en restant au point mort. Si des parasites apparaissent à l'écran, le problème pourrait se situer au niveau des bougies, de l'alternateur ou des fils du compte-tours. Essayez d'utiliser des bougies à résistance, des filtres d'alternateur ou acheminez le câble d'alimentation du sonar loin des fils du moteur. On peut une fois de

plus éliminer ces problèmes en reliant le cable d'alimentation directement à la batterie. Assurez-vous d'utiliser le fusible en ligne fourni avec cet appareil pour relier le cable d'alimentation à la batterie

Lorsque aucun parasite n'apparaît à l'écran après tout ces essais, le bruit provient alors professionnellement de la cavitation. Plusieurs débutants ou amateurs procéderont à une installation rapide du sonar qui fonctionnera parfaitement en eau peu profonde ou lorsque le bateau sera à l'arrêt. Dans la plupart des cas, le problème dépend de l'emplacement et/ou de l'angle d'orientation du transducteur. La face du transducteur doit être soumise à un début d'eau constant et ce à n'importe quelle vitesse. Consultez le manuel d'utilisation du transducteur ou les Instructions d'Installation dans ce manuel (Sec. 2) pour connaître la position d'installation idéale.

"Nous" ou "Notre" désigne LOWRANCE ELECTRONICS, INC., fabricant de ce produit. "Vous" ou "Votre" désigne l'acheteur original de ce produit en tant qu'article de consommation pour un usage personnel, familial ou domestique.

Nous garantissons ce produit contre toute défectuosité ou mauvais fonctionnement relatifs aux matériels et à leur assemblage, et contre tout manquement à se conformer aux specifications écrites du produit, le tout pour un (1) an à compter de la date originelle de votre achat. NOUS NE FORMULONS AUCUNE AUTRE GARANTIE OU REPRESENTATION EXPRESSES DE QUELQUE NATURE QUE CE SOIT CONCERNANT CE PRODUIT. Vos recours sous cette garantie seront recevables à condition que vous puissiez de façon raisonnable que la défectuosité ou que le mauvais fonctionnement relatif aux matériaux ou à leur assemblage, ou que toute non-conformé aux spécifications écrites du produit s'est produit dans l'année suivant la date d'achat originelle, qui doit être justifiée par un reçu de vente dated ou par un récepissé. Toute défectuosité, mauvais fonctionnement ou non-conformité se produit dans l'année suivant la date originelle de votre achat entrainera soit une réparation sans frais, soit un replACEMENT par un nouveau produit identique ou raisonnablement équivalent, à notre discrétion, dans un délaïr raisonnable à partir de notre réception du produit. Si un tel défaut, mauvais fonctionnement ou non-conformité persiste après plusieurs tentatives de réparation de notre part, vous pourrez désirir d'obtenir sans frais le replacement du produit ou d'être remboursé. CETTE REPARATION, OU REMPLACEMENT OU REMBOURSEMENT (COMME DECRIT PRECEDEMENT) EST LE RECOURS EXCLUSIVE QUE VOUS AVEZ CONTRE NOUS POUR TOUT DEFAULT, MAUVAIS FONCTIONNEMENT OU NON-conFORMITE CONCERNANT LE PRODUIT OU POUR Toute PERTE OU DOMMAGES RESULTATTNT DE QUELQUE CAUSE QUE CE SOIT. NOUS NE SERONS EN AUCUN CAS TENUS RESPONSABLE POUR TOUT DOMMAGE SPECIAL, CONSECUTIF, FORTUIT, OU POUR TOUT AUTRE DOMMAGE INDIRECT QUELQU'IL SOIT.

Certains états n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, les limitations ou exclusions ci-dessus peuvent donc ne pas s'appliquer à votre situation.

Cette garantie NE s'applique PAS dans les cas suivants : (1) quand le produit a été entretenu ou réparé par une personne autre que nous, (2) quand le produit a été relié, installé, combiné, altéré, réglé ou manipulé d'une manière autre que celle décrite par les directives fournies avec le produit, (3) lorsque le numéro de série a été effacé, modifié ou retiré, ou (4) lorsque toute défectuosité, problème, perte ou dommages ont résulté d'accident, d'abus, de négligence, ou d'inattention, ou de tout manquement à fournir un entretien raisonnable et nécessaire conformément aux instructions du manuel de l'utilisateur pour ce produit.

Nous nous réservons le droit de modifier ou d'améliorer nos produits à l'occasion sans encourir l'obligation d'installer de tels changements ou améliorations sur les équipements ou les articles préalablement parus.

Cette garantie vous accorde des droits légaux spécifiques, vous permet également de bénéficier d'autres droits pouvant varier d'un état à l'autre.

RAPPEL: Vous devez conserver le reçu de vente ou le récépissé provenant de la date de votre achat original dans le cas où un service de garantie serait exigé.

LOWRANCE ELECTRONICS 12000 E. SKELLY DRIVE, TULSA, OK 74128 [phone]

Obtention de services...

Nous soutenons votre investissement dans des produits de qualité par un service rapide, spécialisé, et avec des pièces Lowrance. Si vous résidiez aux États-Unis et que vous avez des questions techniques ou concernant le renvoi ou la réparation de votre produit, veuillez contacter le Département du Service Clientèle de l'Usine. Avant tout renvoi d'un produit, vous devez contacter le service clientèle pour déterminer si un retour est nécessaire. Souvent, le service clientclientèle peut résoudre votre problème par téléphone sans que votre produit soit renvoyé à l'usine. Pour nous contacter, utilisez le numéro gratuit suivant:

De 8h à 17h, Heure Centrale, du Lundi au Vendredi

Lowrance Electronics peut juger nécessaire de modifier ou de mettre un terme à nos politiques d'expédition, à nos réglementations, et à nos offres spéciales à tout moment. Nous nous en réservons le droit sans avis de notification.

Si vous résidiez au Canada et que vous avez des questions techniques ou concernant le renvoi ou la réparation de votre produit, veuillez contacter le Département du Service Clientèle de l'Usine. Avant tout renvoi d'un produit, vous devez contacter le service clientèle pour déterminer si un retour est nécessaire. Souvent, le service clientèle peut résoudre votre problème par téléphone sans que votre produit soit renvoyé à l'usine. Pour nous contacter, utilisez le numéro gratuit suivant:

905-629-1614 (payant)

De 8h à 17h, Heure de l'Est, du Lundi au Vendredi

... En dehors du canada et des états-unis:

Si vous avez des questions techniques ou concernant le renvoi ou la réparation de votre produit, contactez le revendeur dans le pays où vous avez acheté votre appareil. Pour localiser un revendeur près de chez vous, visitez notre site internet, www.lowrance.com et consultez la section Dealer Locator.

Informations sur la commande d'accessoires pour tous les pays

Pour commander des accessoires Lowrance tels que des câbles d'alimentation ou des transducteurs, veuillez contacter:

Notre revendeur maritime local ou un magasin d'électronique. La plupart des revendeurs manipulant de l'équipement électronique maritime ou d'autres matériels électroniques pourront vous assister dans l'acquisition de ces articles.

Pour localiser un revendeur Lowrance, visitez notre site internet www. lowrance. com, et consultez la section Dealer Locator. Vous pouvez également consulter directement votre annuaire téléphonique.

2) Pour les clients Américains: LEI Extras Inc., PO Box 129, Catoosa, OK 74015-0129. Téléphonez au 1-800-324-0045 ou visitez notre site internet www.lei-extras.com.

3) Les clients Canadiens peuvent écrire à l'adresse suivante: Lowrance/Eagle Canada, 919 Matheson Blvd. E. Mississauga, Ontario L4W2R7 or fax [phone].

Envoi

S'il s'avère nécessaire de renvoyer un produit pour réparation ou pour échange, vous devrez tout d'abord recevoir un numéro d'autorisation de renvoi de la part du Service Clientèle. Les produits expédiés sans une autorisation de renvoi ne seront pas acceptés. Veuillez observer les recommandations suivantes pour le renvoi de votre article:

1. Veuillez ne pas envoyer les vis ou le support de montage avec votre appareil.
2. Si vous envoyez un chèque pour réparation, veuillez le mettre dans une enveloppe que vous scotcherez à l'appareil.
3. Pour des essais appropriés, joignez une courte note à votre appareil pour décrire le problème que vous rencontrez. Assurez-vous d'y joindre votre nom, l'adresse de renvoi et un numéro de téléphone où vous joindre pendant la journée. Une adresse e-mail est facultative mais utile.
4. Emballez l'appareil dans une boîte de taille appropriée pourvue de matériaux d'emballage pour parer aux dommages pouvant intervenir au cours de l'envoi.
5. Inscrivez sur le paquet le numéro d'Autorisation de Renvoi (RA) en dessous de l'adresse de l'expéditeur.
6. Pour votre sécurité, vous pouvez assurer votre paquet auprès des personnes responsables de son envoi. Lowrance n'assumera aucune responsabilité pour les produits perdus ou endommagés durant leur transit.

Visitez notre site internet:

Nous Avancons, Nous Trouvons, Vous Gagnez.

Imprimé aux USA 020906

Copyright 2006

Tous Droits Réservés
