TBH 558 - Poêle à granulés TECTRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à granulés
Marque	TECTRO
Modèle	TBH 558
Puissance thermique	2650 - 5800 W
Consommation électrique	300 / 100 W
Tension de raccordement	230 V / ~50 Hz
Rendement thermique	92 %
Volume de pièce recommandé	Jusqu'à 170 m³
Diamètre du conduit d'évacuation	80 mm
Température des fumées	113 °C
Débit massique des fumées	5,6 g/s
Tirage nécessaire	12 Pa
Type de combustible	Granulés de bois (diam. 6 mm, long. max 30 mm)
Capacité de la trémie	13 kg
Autonomie	9,2 - 18,5 heures
Poids net	81 kg
Niveaux de puissance	5 niveaux (1-5)
Mode ECO	Oui (maintien à puissance minimale)
Panneau de commande	Numérique avec affichage LED
Alarmes de sécurité	Alarme non-démarrage, absence de feu, pression, capteur fumée, coupure courant
Entretien utilisateur	Nettoyage hebdomadaire du pot de brûlage, tiroir à cendres, vitre
Garantie	24 mois
Installation	Par technicien agréé TECTRO obligatoire

FOIRE AUX QUESTIONS - TBH 558 TECTRO

Comment démarrer le poêle TECTRO TBH 558 ?

Assurez-vous que le pot de brûlage est propre et vide, que la porte est fermée et que la trémie est remplie de granulés. Appuyez sur la touche 3 pendant 2 secondes. Le poêle effectue un préchauffage (FAN), puis charge les granulés (LOAD). Après allumage, l'écran affiche FIRE ON. Réglez la température souhaitée avec les touches 1 et 2.

Quel type de granulés utiliser ?

Utilisez uniquement des granulés de bois de qualité, diamètre 6 mm, longueur max 30 mm, conformes à la norme EN plus A1. Évitez les granulés humides, poussiéreux ou contenant des résines. Une mauvaise qualité peut encrasser le poêle et annuler la garantie.

Que faire si l'alarme 'AlAr no FirE' s'affiche ?

Cela indique que le feu ne s'est pas allumé ou s'est éteint. Vérifiez que la trémie n'est pas vide, que le pot de brûlage est propre et que les granulés sont secs. Nettoyez le pot de brûlage et réessayez. Si le problème persiste, contactez un technicien agréé TECTRO.

Comment nettoyer le poêle ?

Avant chaque démarrage, nettoyez le pot de brûlage et videz le tiroir à cendres. Nettoyez la vitre avec un produit non abrasif. Une fois par semaine, nettoyez l'intérieur du foyer et le brasero. Une fois par mois, nettoyez la trémie et la vis sans fin. Faites ramoner le conduit de fumée au moins deux fois par an.

Quelles sont les distances de sécurité à respecter ?

Ne placez aucun objet inflammable à moins de 200 mm des côtés et de l'arrière, 800 mm à l'avant. Le sol doit être protégé par une plaque ininflammable dépassant de 400 mm à l'avant et 200 mm sur les côtés. Les murs inflammables doivent être protégés si la température dépasse 80 °C.

Comment régler la température ambiante souhaitée ?

Appuyez une fois sur la touche 1 (réduire) ou 2 (augmenter). L'écran affiche 'set' et la température programmée. Utilisez les touches pour modifier la valeur (entre 7 °C et 40 °C). Après 3 secondes sans appui, l'écran revient en mode normal.

Que faire en cas de coupure de courant ?

Après une coupure, l'écran affiche 'Cool Fire'. Le poêle effectue un cycle de refroidissement automatique. Une fois terminé, vous pouvez redémarrer normalement. Si l'alarme persiste, vérifiez les causes possibles (surchauffe, etc.) et contactez un technicien si nécessaire.

Comment changer le niveau de puissance ?

Appuyez une fois sur la touche 2. L'écran affiche 'pot' et le niveau actuel (1 à 5). Utilisez la touche 1 pour réduire ou la touche 2 pour augmenter. Après 3 secondes, le nouveau niveau est enregistré. Un niveau plus élevé chauffe plus mais consomme plus de granulés.

Quelle est la durée de garantie et ses conditions ?

Le poêle est garanti 24 mois à compter de la date d'achat. La garantie couvre les défauts de pièces et de main-d'œuvre, mais nécessite une installation par un technicien agréé TECTRO. Les pièces d'usure (joints, vitre, etc.) ne sont pas couvertes. Conservez la preuve d'achat et le protocole de mise en service.

Comment arrêter le poêle en urgence ?

En cas d'urgence, n'utilisez jamais d'eau. Éteignez le poêle en maintenant la touche 3 enfoncée jusqu'à affichage de 'OFF'. Utilisez un extincteur à neige carbonique ou à poudre. En cas de feu de cheminée, fermez la tirette du conduit de fumée si présente et appelez les pompiers.

MODE D'EMPLOI TBH 558 TECTRO

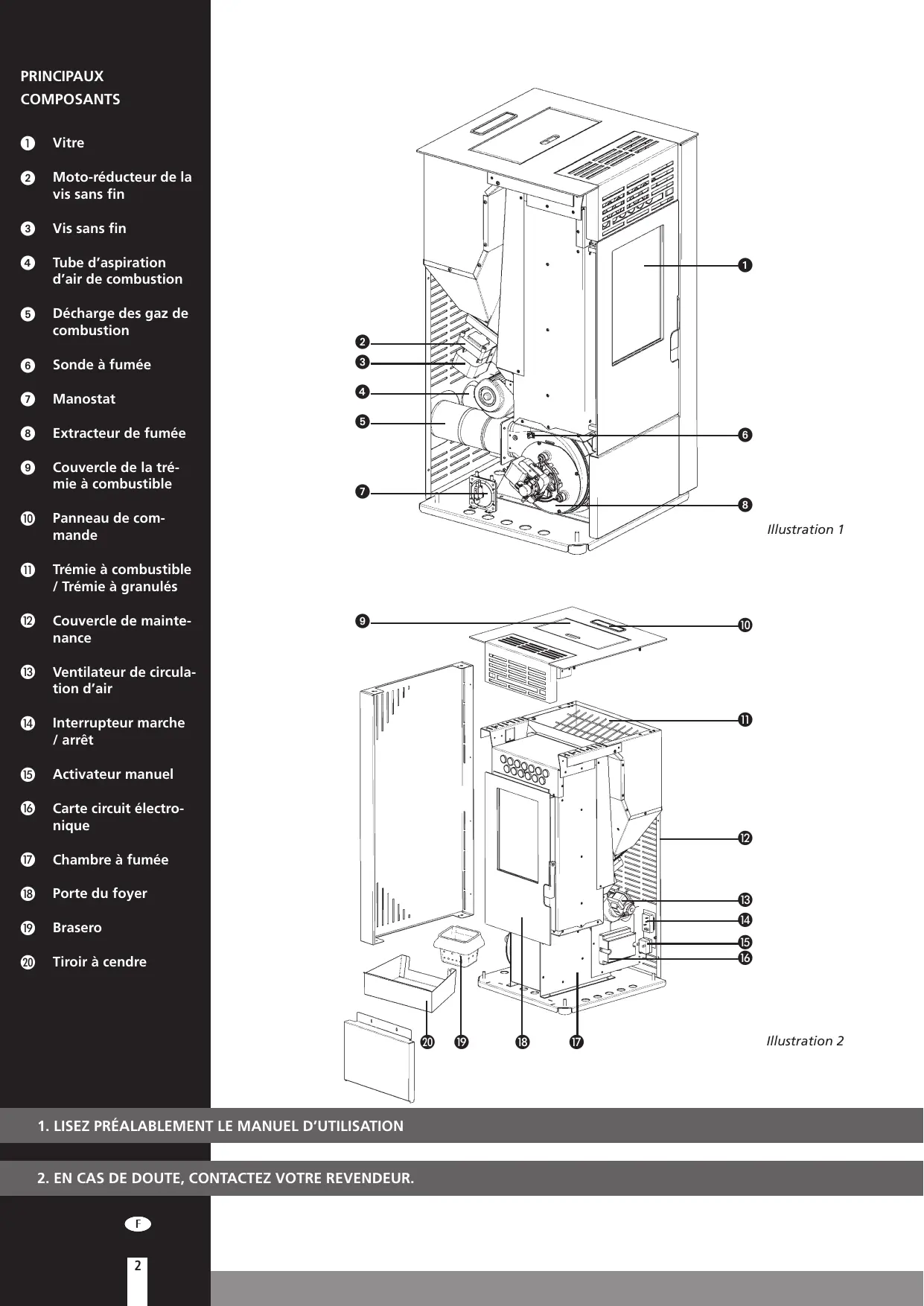

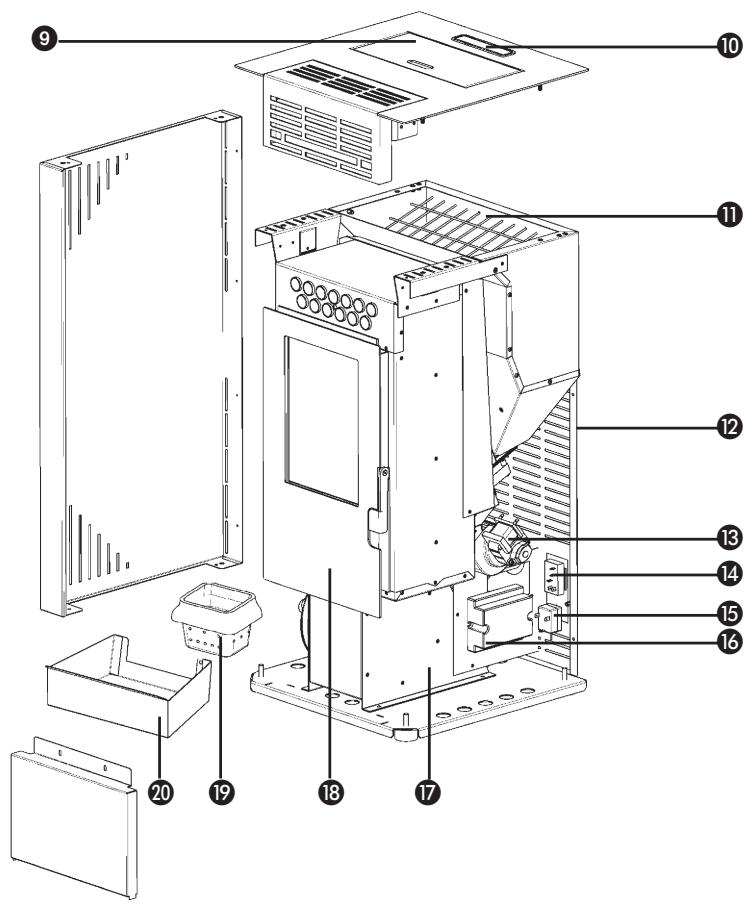

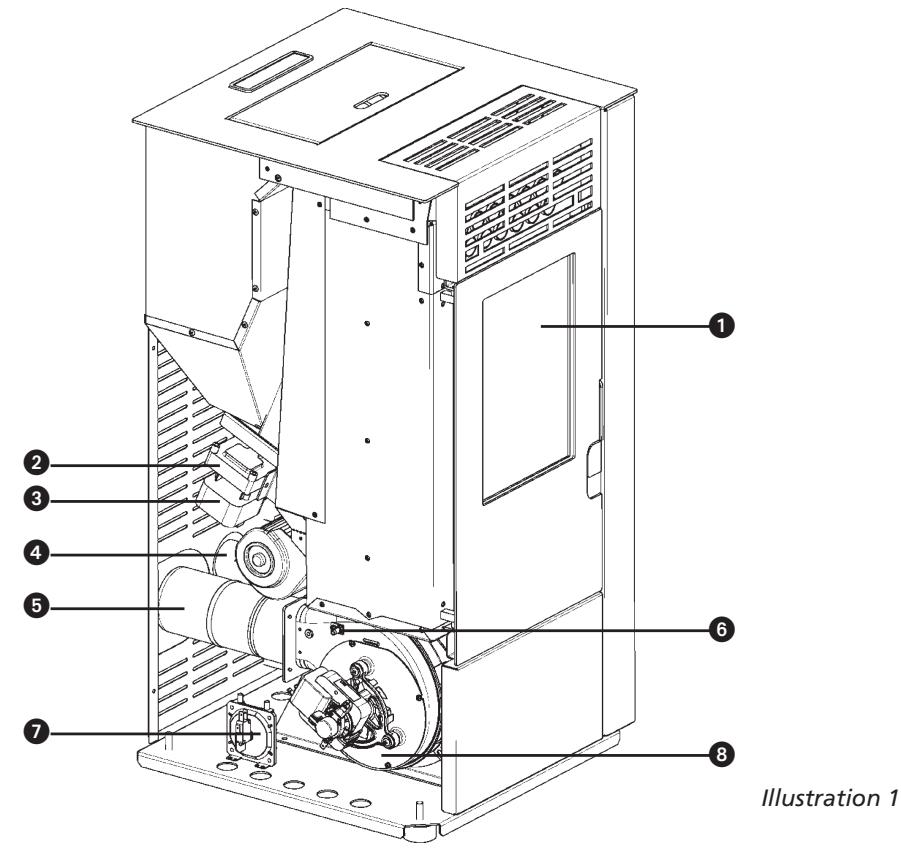

Vitre 2 Moteur réducteur de la vis sans fin 3 Vis sans fin 4 Tube d'aspiration d'air de combustion 5 Décharge des gaz de combustion 6 Sonde à fumée Manostat Extracteur de fumée 9 Couvercle de la trémie à combustible 10 Panneau de commande 11 Trémie à combustible / Trémie à granulés 12 Couvercle de maintenance Ventilateur de circulation d'air Interrupteur marche / arrêt 15 Activateur manuel 16 Carte circuit électronique 17 Chambre à fumée 18 Porte du foyer 19 Brasero 20 Tiroir à cendre

Illustration 1

1. LISEZ PREALABEMENT LE MANUEL D'UTILISATION
2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

Toutes nos félicitations pour l'achat de votre poêle Tectro. Vous venez d'acquérir un produit de haute qualité qui vous procurera confort et plaisir pendant de longues années, à condition de l'utiliser de façon responsable et correcte.

Pour assurer à votre produit de chauffage Tectro une durée de vie et une sécurité d'utilisation maximum, lisez attentivement ce manuel avant utilisation et conservez-le pour pouvoir le consulter ultérieurement.

Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériaux et événements de fabrication.

Nous vous souhaitons beaucoup de bonheur avec votre Tectro!

Cordialement,

PVG Holding B.V.

Service Clients

NOTE! Toutes les images de ce manuel et sur l'emballage ne sont pas contractuelles, elles ont uniquement une fonction d'illustration. Notre appareil peut être différent de celui des illustrations.

A. instructions de sécurité

Le non-respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l'application de la garantie.

Installez cet appareil uniquement s'il est conforme aux normes, bois et règlementations locales/nationales.

Ce poêle est prévu pour le chauffage de pièces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu'ils soient secs. N'installez pas le poêle dans des chambres ou des salles de bain.

Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poèle soit installé correctement. Pour cela :

• Ce poèle doit être installé par un technicien agréé Tectro en chauffage. La garantie est seulement applicable si le poèle est installé par un professionnel agréé Tectro. Les instructions d'utilisation figurant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c'est le cas, la règle la plus contraignante s'applique. Le fabricant et le revendeur déclinent toute responsabilité si l'installation de l'appareil n'est pas en conformité avec les lois et règlementations locales et/ou en cas de ventilation incorrecte et/ou d'utilisation inappropriée de l'appareil.
• Le poèle doit être installé dans une pièce où la conception du bâtiment et l'utilisation de la pièce n'entravent en aucun cas sa sécurité d'utilisation.

Si vous rencontrez des problèmes avec votre poèle ou si vous avez des difficultés avec la compréhension de ce manuel, contactez systématiquement votre revendeur.

La combustion du bois a besoin d'oxygène (donc d'air). Veillez à ce que le conduit d'arrivée d'air de combustion puisse toujours aspirer de l'air frais de l'extérieur. - Ne couvrez jamais les entrées et sorties d'air de l'appareil. Vérifiez fréquemment l'absence de saletés dans la prise d'air. Utilisez un équipement adéquat pour transporter le poèle. Le non-respect de cette recommandation peut conduire à des blessures corporelles et/ou un endommagement du poèle. - Ne placez aucun objet et/ou matériaux inflammables à moins de 200mm des côtés et à moins de 200mm de l'arrête du poèle et à moins de 800mm de l'avant du poèle. - Le poèle n'est pas conçu pour être enregistré. Gardez un espace libre de 200 mm entre l'arrière/les côtés du poèle et les murs. - Si le sol ou son revêtement sont inflammables, placez le poèle sur une plaque en matériel insensible au feu. La plaque de support ininflammable doit dépasser de 400 mm à l'avant du poèle et de 200 cm sur les côtés (voir illustration 3,

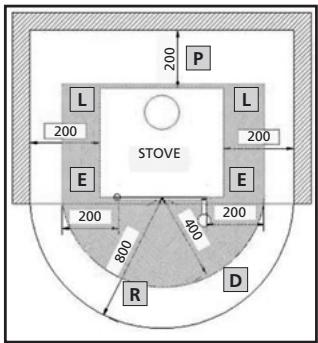

Illustration 3, distances de sécurité autour du poêle.

dimensions D et E).

• Si les murs ou leur revêtement sont en matériaux inflammables veillez aussi à garder un espace suffisant à l'arrière/sur les côtés du poèle. Veillez à ce que même à un niveau de chauffage maximum, la température du mur ne dépasse jamais 80°C. En cas de doute, installez sur le mur une plaque de protection anti-feu.
• La surface du poèle peut être très chaude lorsqu'il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poèle. Surveillance les enfants et assurez-vous qu'ils ne jouent pas avec le poèle.
• Ce poèle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l'appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonctionnement du poèle.
• La surface du poêle peut être très chaude lorsqu'il est allumé. Utilisez une protection personnelle calorifuge telle que des gants de protection résistants à la chaleur lorsque vous utilisez le poêle.
• Soyez prudent lorsque vous remplissez la trémie du poêle avec des granulés alors que le poêle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu.
• Soyez prudent si vos vêtements sont inflammables, ils peuvent s'enflammer s'ils entrent en contact avec le foyer du poêle.
• N'utilise jamais de solvants inflammables dans la pièce où le poèle est allumé. Évite le risque d'incendie en retirant de la pièce tous les solvants inflammables et les matériaux combustibles.
• Le poêle est lourd. Avant son installation, faites vérifier la capacité de charge de votre sol par un expert. Utilisez uniquement des granulés de bois de bonne qualité, exemptions de résidus de colle, de résine ou d'adjuvant. Diamètre 6 mm. Longueur max. 30 mm. Conformes à la norme EN plus A1. Voir chapitre D9.
• L'utilisation de mauvais combustible, de combustible humide ou peint peut provoquer la formation de condensation et/ou de suie dans le conduit de fumée ou dans le foyer du poêle. Ceci réduit les performances du poêle et peut provoquer des situations dangereuses. Suivez les instructions indiquées au chapitre D9.
• Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la législation locale ou les prescriptions de votre assurance. En l'absence de législation et/ou prescription d'assurance, veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de façon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment. N'utilisez pas le poêle comme barbecue.

Ne branchez qu'un seul poèle par conduit de fumée sinon des situations dangereuses peuvent se produire.

• Soyez toujours en conformité avec les normes anti-incendie locales.
• N'utilise pas d'autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou

des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

Veillez à ce que le conduit d'arrivée d'air de combustion puisse toujours aspirer de l'air frais de l'extérieur.

Ce poèle nécessite également une alimentation électrique. Veuillez lire attentivement les avertissements et remarques suivantes :

N'utilisez jamais un cordon électrique endommagé. - Ne pincez/pliez jamais le cordon électrique. Veillez à ce que le cordon électrique ne touche aucune partie chaude du poèle. N'utilisez pas de rallonge électrique. - Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à la terre de 230V / ~ 50Hz. La prise doit toujours être facilement accessible lorsque l'appareil est branché.

• L'appareil DOIT toujours avoir un branchement à la terre. Ne branchez en aucun cas l'appareil si l'alimentation électrique n'est pas reliée à la terre.

Avant de brancher l'appareil, vérifiez les points suivants :

La puissance du réseau doit correspondre à celle indiquée sur la plaque de l'appareil. La prise et la fiche électrique doivent être adaptées à l'appareil. La fiche du cordon électrique doit être compatible avec la prise. - En cas de doute, faites vérifier l'installation électrique par un expert agréé. - Ne couvrez jamais les entrées et sorties d'air de l'appareil. N'introduisez jamais d'objets dans les ouvertures de l'appareil. Veillez à ce que l'appareil n'entre jamais en contact avec de l'eau. Ne vaporisez pas d'eau sur l'appareil et ne l'immergez pas, sous peine de créer un court-circuit. - Débranchez toujours l'appareil avant de le nettoyer, de changer un mécanisme ou une pièce. - Débranchez toujours la prise électrique avant d'effectuer des travaux de maintenance sur le poêle. - Ne branchez JAMAIS l'appareil avec une rallonge électrique. Si vous ne possèdez pas de prise reliée à la terre, faites-en installer une par un Electricien agréé. - Débranchez toujours l'appareil lorsque vous ne l'utilisez pas. - Si votre cordon électrique est endommagé, faites-le remplaçer par votre fournisseur ou un centre de service/réparation/agréé.

A.1 ARRET D'urgence du poéle:

En cas d'urgence : N'utilisez jamais d'eau pour éteindre le feu. Utilisez un extincteur à neige carbonique ou appelez les pompiers. En cas de feu de cheminée, fermez la tirette du conduit de fumée (si installée).

A.2 Arrêt NORMAL du poêle :

Respectez la procédure d'arrêt pour obtenir un arrêt normal du poêle. Reportez-vous au chapitre D.4.

Conseils d'utilisation:

• Veillez à ce que le poèle, son tuyau d'évacuation et son conduit de fumée soient accessibles de tous les côtés.
• Pour la première utilisation du poêle (voir Chapitre C) commencez par un niveau de chauffage peu élevé.

B. installation du poêle et du conduit de fumée

L'agencement du conduit de fumée/cheminée est très important pour le bon fonctionnement et l'utilisation du poèle en toute sécurité. C'est pourquoi l'installation totale ou partielle du système (poèle + conduit de fumée) doit être exclusivement effectuée par des techniciens qualifiés agréés. Prière de vous référer au manuel d'installation.

Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l'obstruer. L'accumulation des dépôts de suie ou des résidus peut même s'enflammer et créer des situations dangereuses. Faites ramoner et nettoyer la cheminée en respectant la législation locale ou les prescriptions de votre assurance. En l'absence de législation et/ou d'instructions de votre compagnie d'assurance : veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poèle de façon intensive, faites nettoyer la totalité du conduit de fumée plus fréquemment.

Faites obligatoirement placer un chapeau de cheminée sur le conduit d'évacuation de fumée, en prévention de nids d'oiseaux. Veillez à ce que le chapeau de cheminée soit toujours propre et ne gêne pas le passage de l'air. Tout obstacle au passage de l'air peut susciter des situations dangereuses.

Le tirage des gaz de carreau est réalisé à l'intérieur du poêle grâce à un ventilateur. L'installation de ventilateurs auxiliaires à l'intérieur du système de cheminée ou d'évacuation des gaz de carreau peut compromettre le bon fonctionnement du ventilateur d'extraction de la fumée et doit donc être évitée.

C. première utilisation du poêle

Avant de mettre le poèle en marche, retirez tous les matériels placés dans le foyer : manuel d'utilisation, papiers, gants (si fournis), outils, etc.

À la mise en service du poèle, la vis sans fin a besoin de temps pour se remplir de granulés de bois. Au moins trois tentatives de démarrage sont donc nécessaires car le pot de brûlage est également vide.

Si la pièce où le poèle est installé est nouvellement bâtie ou rénovée, veillez à

ce qu'elle ait bien séché avant d'utiliser le poèle pour la première fois. Il est bien connu que les murs, le plafond et/ou les sols ont besoin d'une longue période pour sécher correctement. Un dépôt de suie ou des cendres pourrait se déposer sur des murs qui ne sont pas complètement secs.

Le poèle est fabriqué en acier de haute qualité, protégé par une couche de revêtement. Lors des premières utilisations, le revêtement du poèle se durcit et l'acier se dilate. Ce processus peut durer quelques temps. Pour éviter d'endommager le poèle de façon permanente, prière de commencer par un niveau de chauffage peu élevé et d'augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures ; la capacité augmente ensuite progressivement. Faites fonctionner le poèle continuellement pendant au moins trois à quatre heures.

La première fois, il est normal qu'une odeur désagréable se dégage. Au cours de ce premier démarriage, de la fumée peut également sortir du dessus du poèle. Veillez à bien aérer la pièce à ce moment-là. Veillez à ce que la pièce soit suffisamment ventilée.

Le poèle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Tenez toujours la porte fermée pendant le fonctionnement du poèle et veillez à ce que le dispositif de verrouillage de la porte soit bien fermé.

D. utilisation normale du poêle

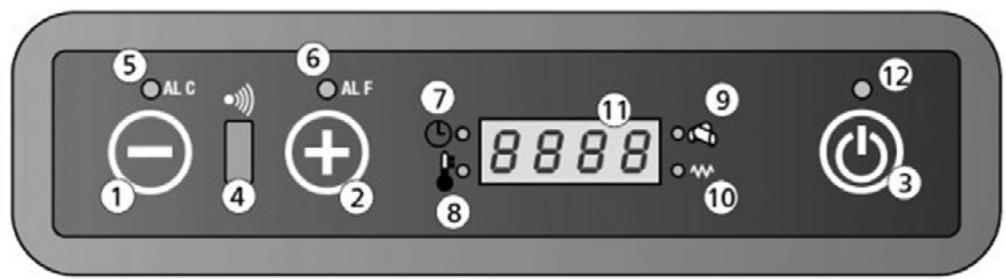

Illustration 4

• Touche 1 : permet de réduire la température ambiente requise par l'utilisateur. La touche 1 peut aussi être utilisée pour afficher le niveau de brûlage.
• Touche 2 : permet d'augmenter la température ambiente requise par l'utilisateur. La touche 2 peut aussi être utilisée pour afficher le niveau de brûlage.
• Touche 3 : allumer ou éteindre l'appareil
• LED 4: seulement applicable sur les poêles avec télécommande LED 5: indique un dérèglement de température (AL C) LED 6: indique un dérèglement dans l'évacuation (AL F)
• LED 7: indique l'activation de la fonction minuterie. Ne s'applique pas à ce modèle.
• LED 8: Indique que la température régée a été atteinte. L'écran affiche le texte ECO et la température régée. LED 9 : la vis sans fin est activée. LED 10: indique que la barre d'allumage est activée.
• Indicateur 11 : Affiche la température ambiente, le niveau de combustion du poêle. En cas de dérèglement, ceci s'affiche sur l'écran. LED 12: Indication marche-arrêt

Texte affché	Description
oFF	Le poège est étéint ou s'éteint
Fan	Le poège est en mode préchauffage
Load	L'alimentation en granules est en marche. LED 9 sera également allumé
Fire	Le poège est en phase d'allumage
on 1	Le poège est en marche et brûle au niveau de combustion le plus bas
Eco	Le poège a atteint la température régée
StoP	Le poège est en mode auto-nettoyage du brûleur. Le ventilateur des gaz de combus-tion tourne à puissance maximale et la vis sans fin d'alimentation en granules tourne à la vitesse la plus basse.

D.1.1.1 procédure de démarrage et mode de fonctionnement normaux

Le pot de brûlage doit être nettoyé avant chaque mise en marche. En cas d'utilisation de la minuterie, le pot de brûlage doit être nettoyé avant que le poêle ne se mette en marche automatiquement.

Voici la procédure de démarrage et de fonctionnement normale du poêle:

1. Vérifiez que le pot de brûlage soit vide et propre.
2. Vérifiez que la porte du poêle soit fermée.
3. Remplissez la trémie à combustible de granulés de bois de bonne qualité. Voir chapitre D9.

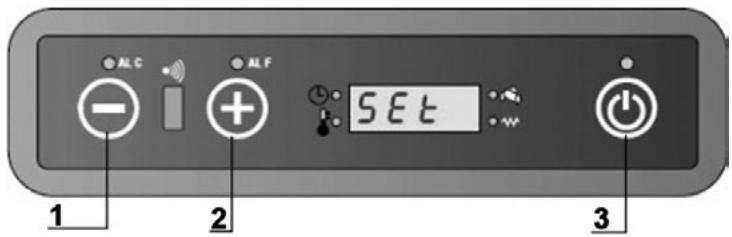

4. Appuyez sur la touche 3 pendant 2 secondes. Après un certain moment, le ventilateur des gaz de combustion démarrera et la barre d'allumage s'allumera. L'écran affiche le texte « FANACC » et la LED 10 s'éclairera.
5. Après 1 minute, l'écran affiche « LOADWOOD ». Pendant cette phase, la vis sans fin transporte les granules de la trémie de combustible vers la chambre de combustion.
6. Les granules s'enflammeront à cause de la chaleur de la barre d'allumage.
7. Une fois la température de surface souhaitée atteinte, l'écran affichera « FIRE ON ». La LED 10 s'éteindra alors.
8. Le ventilateur qui permet la circulation de l'air démarre. L'air de la pièce est aspiré dans le poêle par l'arrière et chauffe à l'intérieur avant d'être propulsé dans la pièce.
9. Pendant un fonctionnement normal, l'écran affiche le niveau de combustion « 1-2-3-4 ou 5 » ainsi que la température de la pièce.
10. Lorsque la température ambience souhaitée est atteinte, l'écran affiche « ECO » et la température de la pièce. Le poêle continuera à chauffer au niveau de chauffage le plus bas possible.

Illustration 5

Lorsque la température ambiantesouhaïée est atteinte, le poèle NE s'éteint PAS. Il bascule automatiquement sur le niveau de puissance de chauffage le plus bas possible. Cela signifie que le poèle continue de chauffer la pièce mais à un niveau de puissance minimum.

À la mise en service du poèle, la vis sans fin a besoin de temps pour se remplir de granulés de bois. Au moins trois tentatives de démarrage sont donc nécessaires car le pot de brûlage est également vide.

N'utilise pas d'autres combustibles que les granulés de bois recommandés. Voir chapitre D9. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

D.1.1.2 procédure de démarrage inhabituelle

Lorsque le poèle démarré à une température ambiente inférieure à 0°C ou lorsque l'air de combustion est a priori inférieur à 0°C, la procédure de démarrage est différente.

Lorsque la procédure d'allumage ne permet un brûlage correct à basse température, l'écran affiche « Alar no Fire »

Allumez l'allume-feu avec une allumette et patientez 1 minute avant de démarrer le poèle en suivant la « procédure de démarrage normale » décrite dans le §D.1.1.1.

Lorsque cela ne permet pas d'obtenir un brûlage correct, contactez un professionnel qui modifie les paramètres d'installation du poêle. Contactez un installateur/agréé Tectro.

N'utilisez pas d'autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

D.2 Changement de la temperature ambiante souhaitée

1. Appuyez une fois sur la touche 1. L'écran affiche «set» et la température programme.
2. Appuyez sur la touche 1 pour réduire la température ambiente souhaitée. L'écran affiche la température souhaitée changée.
3. Appuyez sur la touche 2 pour augmenter la température ambiente souhaitée. L'écran affiche la température souhaitée changée.
4. Lorsque l'écran affiche la température ambiente souhaitée, n'appuyez plus sur chaque bouton. Patientez 3 secondes pour que l'écran revienne sur son mode de fonctionnement normal.
5. La température ambiente souhaitée est maintenant atteinte.

La température souhaitée peut être régée entre 7°C minimum et 40°C maximum.

D.3 Arrêt NORMAL

Pour arrêter le poêle, maintenez la touche 3 enfoncée jusqu'à ce que le message

« OFF » s'affiche sur l'écran. Pendant la phase d'arrêt, l'approvisionnement en granulés de bois dans le pot de brûlage est interrompu, le ventilateur de circulation d'air est éteint, le ventilateur d'extraction d'air s'arrête au bout de 20 minutes.

D.4 ARRET D'urgence

En cas d'urgence : N'utilisez jamais d'eau pour éteindre le feu. Utilisez un extincteur à neige carbonique ou appelez les pompiers. En cas de feu de cheminée, fermez la tirette du conduit de fumée (si installée).

D.5 modification du niveau de puissance du poêle

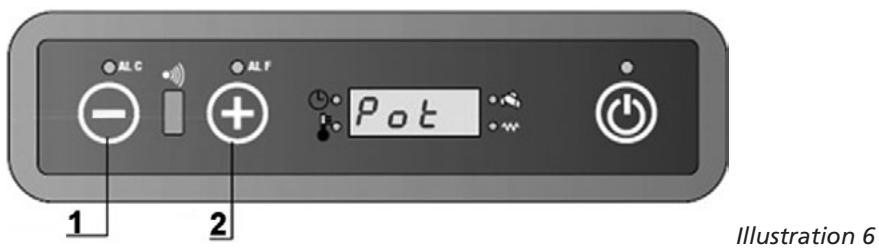

1. Appuyez une fois sur la touche 2. L'écran affiche «pot» et les 5 niveaux de brûlage du poêle.
2. Appuyez sur la touche 1 pour réduire le niveau de brûlage souhaité. L'écran affiche le niveau changé.
3. Appuyez sur la touche 2 pour augmenter le niveau de brûlage souhaité. L'écran affiche le niveau changé.
4. Lorsque l'écran affiche le niveau de brûlage souhaité, n'appuyez plus sur aucun bouton. Patientez 3 secondes pour que l'écran revienne sur son mode de fonctionnement normal.
5. Le niveau de brûlage souhaité est maintenant atteint.

D.6 circulation de l'air ambiant

Ce poèle est doté d'un ventilateur de circulation d'air ambiant. Lorsque le commutateur est en position de marche, l'air de la pièce transite par l'intérieur du poèle et en ressort chauffé.

D.7 Coupure de courant

Après une coupure de courant ou une panne électrique, le poêle affiche « Cool Fire ». Le poêle démarrera un « cycle de refroidissement ». Une fois le cycle de refroidissement terminé, le poêle peut être redémarré.

D.8 Remplissage de la trémie de granules

Évitez d'ajouter des granulés dans la trémie pendant le fonctionnement de l'appareil.

Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés! Pour éviter de toucher aux pièces mobiles situées à l'intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur.

Si le remplissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n'entrent pas en contact avec une surface chaude du poêle au risque de provoquer des situations dangereuses! Veillez à ne jamais toucher les pièces mobiles situées dans la trémie à granulés.

Les granulés doivent être chargés avec précaution dans la trémie à granulés (élément 21 du schéma des principaux composants). Veillez à ce que la trémie à granulés puisse à tout moment être complètement fermée avec le couvercle de trémie (éléments 6 du schéma des principaux composants).

Ne remplissez pas la trémie à combustible de résidus issus du pot de brûlage.

Il existe sur le marché des granulés de différentes qualités et aux propriétés diverses. Les granulés de mauvaise qualité peuvent influer défavorablement sur l'efficacité de la combustion, encrasser le poêle et, dans les cas extrêmes, susciter des situations dangereuses.

Pour en savoir plus sur la qualité de granulés requise, voyez le chapitre D.9.

Utilisez uniquement des granulés de bois de bonne qualité d'un diamètre de 6 mm et d'une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d'après les caractéristiques suivantes :

• Diametre 6 mm.
• Longueur maximale 30 mm.
• Granulés de bois conformes à la norme EN plus A1 ou l'équivalent.
• Ils doivent être bien pressés, exempts de résidus de colle, de résine ou d'adjuvant. La surface est brillante et régulière.
• Ils doivent être homogènes en longueur et peu poussiéreux.
• Humidité résiduelle < 10 % Teneur en cendres < 0.5%
• Les granulés de bonne qualité coulent lorsqu'on les plonge dans l'eau

Un combustible de mauvaise qualité est généralement reconnaissable aux caractéristiques suivantes :

• Les granulés ne présentent pas le diamètre requis de 6 mm et/ou sont de diamètres variables.
• Les granulés sont de longueurs variables, pourcentage plus élevé de granulés courts
• La surface présente des fissures verticales et/ou horizontales.
• Ils sont très poussiéreux. La surface ne brille pas. Flotte dans l'eau

L'utilisation d'un mauvais combustible peut avoir les conséquences suivantes :

• Mauvaise combustion
• Obstruction fréquence du pot de brûlage
• Plus forte consommation de granulés
• Puissance calorifique moindre et réduction de l'efficacité
• Saleté de la vente
• Augmentation de la quantité de cendres et de granulés non brûlés. Frais de maintenance plus élevés.

L'utilisation de mauvais granulés (de mauvaise qualité ou d'un diamètre autre que celui mentionné) peut endommager votre poêle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie.

Contactez le fournisseur TECTRO ou l'installateur agréé TECTRO pour en savoir plus sur les granulés.

Même si les granulés utilisés sont standardisés et de bonne qualité, il est normal de constater des différences dans les taux de combustion, dans la production de cendres et la formation de fines.

Stockez et transportez les granulés dans des conditions très sèches. Les granulés de bois peuvent se dilater lorsqu'ils sont au contact de l'humidité.

E. disposifs de securité

Pour une sécurité optimale, le poêle est équipé d'un large éventail de dispositifs de sécurité. Si ce chapitre ne vous fournit pas de solution, consultez le chapitre H « Pannes et solutions »

E.1 ALARME du pressostat

La pression négative de la chambre de combustion est mesurée et vérifiée. Si la pression négative est hors des limites, l'écran affiche le message « DEP FAIL SIC », le poêle arrête automatiquement l'approvisionnement en granulés dans le pot de brûlage et lance la phase d'arrêt.

Mesures à prendre :

1. Éteignez le poêle avec la touche 3 (marche/arrêt).
2. Vérifiez la cause possible du message « DEP FAIL SIC » au chapitre H « Pannes et solutions »
3. Corrigez la cause de l'erreur, en suivant si possible les conseils donnés au chapitre H « Résolution des problèmes » ou contactez un ingénieur/agréé Tectro.
4. Nettoyez le pot de brûlage.
5. (Ré)-démarrez le poêle.

E.2 ALARME Du capteur de gaz de carneau/fumées

La température des gaz de carneau et de la fumée est mesurée en permanence. Si ce capteur est endommagé ou débranché, l'écran affiche « Fumi », le poèle interrompt automatiquement l'approvisionnement en granulés dans le pot de brûlage et lance la phase d'accès.

Mesures à prendre :

1. Éteignez le poêle avec la touche 3 (marche/arrêt).
2. Contactez un installateur agréé Tectro.

E.3 ALARME de NON demarrage et d'absence de FEU

Lorsque : A. le feu ne démarre pas, B. le feu s'est éteint ou C. la température est trop BASSE, l'écran affiche le message « AlAr no FirE », le poêle interrupt automatiquement l'approvisionnement en granulés dans le pot de brûlage et lance la phase d'arrêt.

Mesures à prendre :

1. Éteignez le poèle avec la touche 3 (marche/arrêt).
2. Vérifiez la cause possible du message « ALAR NO FIRE » au chapitre I « Pannes et solutions »
3. Corrigez la cause de l'erreur, en suivant si possible les conseils donnés au chapitre I « Pannes et solutions » ou contactez un installateur technician agréé Tectro.
4. Nettoyez le pot de brûlage.
5. (Ré)-démarrez le poêle.

E.4 ALARME De CoupUre De CourAnt

Lorsque l'alimentation électrique du poèle est temporairement coupée, l'écran affiche le message « Cool Fire ». Le poèle demarrera automatiquement en phase de refroidissement. Une fois la phase de refroidissement terminée, le poèle demarrera automatiquement.

Mesures à prendre :

1. Éteignez le poêle avec la touche 3 (marche/arrêt).
2. Vérifiez la cause possible du message « Cool Fire » au chapitre H « Pannes et solutions »
3. Corrigez la cause de l'erreur, en suivant si possible les conseils donnés au chapitre H « Pannes et solutions » ou contactez un installateur technicien agréé Tectro.
4. Nettoyez le pot de brûlage.
5. (Ré)-démarrez le poêle.

La combustion du poèle produit de la chaleur, des cendres et des résidus. C'est pourquoi il est indispensable que le poèle soit nettoyé et entretenu à la fois par l'utilisateur et par un technicien agréé. Pour une meilleure sécurité, des performances et une durée de vie plus longue de votre poèle, il est important de le nettoyer soigneusement et périodiquement. N'utilise pas de laine d'acier, de chlorure d'hydrogène ou autres produits corrosifs, agressifs ou récurants pour nettoyer l'intérieur et l'extérieur du poèle. Après une période d'arrêt prolongée notamment, le poèle et le système de cheminée doivent être vérifiés et les éventuelles obstructions détectées.

F.1 Opérations d'entretien par l'utilisateur

Activité	Fréquence*
Nettoyer l'intérieur du poèle	1x parSEAINE (pendant la salle de chauf- fage) et / ou après 2500 kg de granulés brû- lés
Nettoyer l'estérieur du poèle	1x tous les deux mois, à votre convenance et / ou après 2500 kg de granulés sont brûlés
Nettoyage de la boîte à suie	Toutes les 2 semaines et / ou après 2500 kg de granulés brûlés
Nettoyage de la chambre de combustion	Toutes les 2 semaines et / ou après 2500 kg de granulés brûlés
Nettoyage du pot de brûlage	Avant chaque démarriage et après 2 jours de brûlage et / ou après 2500 kg de granulés brûlés
Nettoyage du tiroir à cendres	Lorsqu'il est plein et avant chaque démarriage. Aussi au démarriage en cas d'utilisation de la minuterie et / ou après 2500 kg de granulés brûlés
Vérification de l'étanchéité de la porte coupe-feu	Deux fois par an, dont la première fois au début de la saision et / ou après 2500 kg de granulés brûlés
Nettoyage de la trémie à granulés et de la vis sans fin	Une fois par mois et / ou après 2500 kg de granulés brûlés

La fréquence de nettoyage exacte doit être augmentée lorsque les granulés utilisés ne sont pas de bonne qualité.

Avant de commencer les activités d'entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi.

• Le non-respect des procédures d'entretien peut causer des dysfonctionnements, des dommages irréparables au poêle ou des blessures corporelles.
• Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l'obstruer. L'accumulation des dépôts de suie ou des résidus peut même s'enflammer et créer des situations dangereuses.
• Faites ramoner et nettoyer le conduit de fumée en respectant la législation locale et/ou les prescriptions de votre compagnie d'assurance. En l'absence de législation locale et/ou de prescriptions d'assurance : veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poèle de façon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment.

Illustration 7

Illustration 8

Illustration 9

F.2 OPÉRATIONS D'ENTRETIEN PAR UN TECHNICIEN AGRÉÉ :

Activité	Fréquence*
Inspection et maintenance professionnelle du poèle (et système de tirage)	2x par saisson, la première fois au début de la saisson de chauffage.
Nettoyage/ramonage du système de cheminée/carneau	Deux fois par saisson, dont la première fois au début de la saisson
Remplacer les pieces non mentionnées dans ce manuel	En cas de dommages signalés.
Brancher du poèle sur le conduit de fu-mée/la cheminée	2x par saisson, la première fois au début de la saisson de chauffage.
Toute autre maintenance non mentionné speçifquèment dans ce manuel	1x par saisson, la première fois au début de la saisson de chauffage.

La fréquence indiquée est une fréquence minimale. La législation locale et/ou les prescriptions de votre compagnie d'assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.

Illustration 10

Illustration 11

Illustration 12

Illustration 13

Illustration 14

Illustration 15

Illustration 16

F.3 opérations d'entretien

Avant de commencer les activités d'entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poèle doivent avoir suffisamment refroidi.

Avant d'intervenir sur le poêle, vérifie que ce dernier est complètement débranché.

Les opérations d'entretien suivantes doivent être effectuées régulièrement :

F.3.1 Nettoyer les surfaces internes et extérieures du poêle

Nettoyez la surface du poèle à l'eau (chaude) savonneuse. N'utilisez pas de produits de nettoyage abrasifs ou à base de solvant, sous peine d'endommager le revêtement du poèle.

F.3.2 Nettoyer la fenêtre

Nettoyez la vitre régulièrement. Le verre est résistant à la chaleur mais peut émettre des craquements lors de changements de température. Pour le nettoyage, utilisez un spray de nettoyage courant et un mouchoir en papier. Voir l'illustration 9.

Avant de nettoyer la vitre de la fenêtre, assurez-vous qu'elle ait complètement refroidi!

F.3.3 nettoyage du foyer

Lors du nettoyage du foyer, assurez-vous du nettoyage de l'échangeur thermique (cf. chapitre F3.7)

1. Enlevez le brûleur avec le tiroir à cendres. Voir illustration 7.
2. Déposez le bouclier thermique supérieur en le poussant vers le haut à l'arrière. Le bouclier se détache. Pour pouvoir déposer le bouclier thermique, poussez le côté gauche légèrement vers le haut. Le bouclier thermique peut maintenant être enlevé du foyer. Voir illustrations 8 jusqu'à 11.
3. Déposez les boucliers thermiques à gauche et à droite du foyer. Pour ce faire, dévissez les vis A et B. Voir illustrations 12 jusqu'à 14.
4. Déposez le fond thermique arrêté du foyer. Si nécessaire, utilisez un tournevis. Voir illustration 15.
5. Déposez les boucliers thermiques latéraux à gauche et à droite. Dévissez les vis A et B avec une clé à six pans. Enlevez les boucliers du foyer. Si nécessaire, utilisez un tournevis. Voir illustrations 16 jusqu'à 18.
6. Enlevez les plaques de fond du foyer. Si nécessaire, utilisez un tournevis. Voir illustrations 19 jusqu'à 21.
7. Nettoyez tout le foyer à l'aide d'un aspirateur. Éliminez toutes les cendres restantes et les résidus éventuels. Voir illustration 22.
8. Après le nettoyage du foyer, remontez tous les éléments dans l'ordre inverse.
9. Une fois tous les éléments remontés, le poêle est à nouveau prêt à l'usage.

Illustration 17

Illustration 18

Illustration 19

Illustration 20

Illustration 21

Illustration 22

Illustration 23

F.3.4 Nettoyage du pot de brûlage et du tiroir à cendre

Le pot de brûlage a besoin d'être nettoyé au moins avant chaque démarrage et après deux jours de brûlage consécutifs.

Nettoyez le pot de brûlage uniquement lorsque le poêle est complètement froid !

1. Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combustion. Voir illustration 23.
2. Éliminez toutes les cendres et tous les résidus du pot de brûlage et de sa grille. Si les orifices de la grille sont bouchés, utilisez un instrument pointu pour les déboucher. Nettoyez le pot de brûlage et sa grille à la brosse ou à l'aspirateur. Voir illustration 24.

Pour une bonne combustion des granulés, les trous doivent être bien dégagés et le pot de brûlage doit être propre.

1. Remettez le pot de brûlage et la grille dans le poêle.

Assurez-vous que le brûleur soit remonté de la bonne manière, avec la grande ouverture arrondie dirigée vers l'arrière. Voir illustration 25.

F.3.5 vérification de l'étanchéité de la porte coupe-feu

Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifiez le joint d'étanchéité de la porte de chargement et son aspect. Voir l'illustration 26. Faites-le remplacer par un technicien agréé Tectro si nécessaire. Utilisez uniquement des pièces de rechange d'origine agrées par Tectro.

Vérifiez l'étanchéité de la porte coupe-feu uniquement lorsque le poêle est complètement froid !

F.3.6 Nettoyage de la trémie à granulés et de la vis sans fin

Vérifiez l'absence de suie ou d'autres débris dans la trémie à granulés et dans la vis sans fin une fois par mois. Vérifiez que la trémie à granulés est vide. Nettoyez la trémie à granulés et la partie visible de la vis sans fin avec un aspirateur. Voir illustration 27.

Vérifiez que le poêle soit complètement débranché.

Veillez à bien remettre tous les boulons et écrous enlevés aux endroits corrects et à les serrer fermement après l'entretien.

F.3.7 nettoyage de l'échangeur thermique avec un grattoir (quotidien)

1. Assurez-vous que le poèle est éteint et que la prise a été débranchée.
2. Laissez le poêle refroidir.
3. Déplacez le grattoir, monté dans la grille de soufflerie, vers l'avant, puis vers l'arrière. Répétez cette action jusqu'à ce que le grattoir se déplace sans résistance. Voir illustrations 28 et 29.

Illustration 24

Illustration 25

Illustration 26

Illustration 27

Illustration 28

Illustration 29

G. service technique, PIECES détachées d'origine

Avant de quitter l'usine, chaque poèle a été testé et approuvé. Toute réparation ou certification s'avrant nécessaire pendant ou après l'installation du poèle, doit être effectuée par des techniciens qualifiés et agréés par Tectro. Les pièces détachées originales sont exclusivement disponibles dans nos centres de réparation et les points de vente agréés.

Avant de contacter votre revendeur, le centre de réparation ou le technicien agréé, munissez-vous de la référence du modèle et du numéro de série de votre poèle. Ces informations vous seront demandées lors de votre appel.

N'utilisez que les pièces détachées originales Tectro. L'utilisation d'autres pièces que Tectro annule l'application de la garantie.

Réinitialisez le poêle en cas de dérèglement en appuyant sur la touche 3.

PROBLÈME	CAUSE	SOLUTION
Le panneau de commande ne démarre pas	Le poèle n'est pas alimenté en électricité	Vérifier le branchement de la prise. Véri-fiez que le commutateur principal est en position « 1 » .
	Le fusible de protection de la carte de circuit imprimé est grillé	Faire replacer le fusible par un techni-cien agréé Tectro uniquement
	Le panneau de commande est défectueux	Faire replacer le panneau de commande par un technicien agréé Tectro uniquement
	Le cable plat est défectu-eux	Faire replacer le cable plat par un techni-cien agréé Tectro uniquement
	La carte de circuit imprimé est défectueuse	Faire replacer la carte de circuit imprimé par un technicien agréé Tectro uniqu-mentation
Le poèle ne dé-marre pas L'alarme « AlAr no FirE » s'affiche	Le réservoir est vide	Remplir le réservoir
	Le pot de brûlage est sale	Nettoyer le pot de brûlage. Voir le cha-pitre F.
	Le capteur de température n'a pas détecté de seuil minimum de température pour démarrer	Vider le pot de brûlage et redémarrer si le problème persiste. Contacter un techni-cien agréé Tectro si le problème persiste.
	L'igneur est cassé	Faire replacer l'igneur par un techni-cien agréé Tectro uniquement
	La température extérieure est trop faible	Vider le pot de brûlage et redémarrer si le problème persiste. Contacter un techni-cien agréé Tectro si le problème persiste.
	Les granulés de bois sont humides	Utiliser uniquement des granulés de bois secs. Voir le chapitre D.9.
	Le capteur de température est bouché	Faire replacer le capteur par un techni-cien agréé Tectro uniquement
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte par un technicien agréé Tectro uniquement
Les granulés de bois ne par- viennent pas jusqu'à au pot de brûlage	Le réservoir est vide	Remplir la trémie à granulés.
	La vis sans fin est bloquée	Débrancher le poèle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis sans fin. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Tectro si le problème persiste.
	Le poèle n'est pas alimenté en électricité	Vérifier le branchement de la prise
	Le moteur de la vis sans fin est endommagé	Faire replacer le moteur par un techni-cien agréé Tectro uniquement
	Consulter l'écran pour véri- fier l'absence d'alarme	Consulter le paragraphe correspondant dans ce chapitre.
Le feu s'éteint et le poèle s'arrête	Le réservoir est vide	Remplir le réservoir
	La vis sans fin est bloquée	Débrancher le poèle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis sans fin. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Tectro si le problème persiste.
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de(Meilleure qualité.
	Consulter l'écran pour véri- fier l'absence d'alarme	Consulter le paragraphe correspondant dans ce chapitre.
La flamme du feu est de petite taille et orange, les gran- nulés ne brûlent pas correctement et/ou la vitre devient (trop) vite noire.	L'air de combustion qui at-teint le feu est insuffisant	L'utiliser final doit vérifier les points suivants : - Obstructions possibles du tube d'entrée d'air de combustion au dos du poèle. Net- toyer le tube. - Les trous de la grille du pot de brûlage sont bouchés et/ou le pot de brûlage con- tient trop de cendres et/ou est trop sale et doit être nettoyé. Voir le chapitre F3.4. Cette intervention doit être réalisée par un technicien agréé Tectro uniquement : les tuyaux de l'échangeur à l'intérieur du poèle sont trop sales ; nettoyer les lames de l'extracteur et la spirale.
	Le tube d'échéppement/ conduit des gaz de car- neau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échéppement/conduit des gaz de car- neau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	Le poèle présente des obstructions internes	Faire réviser le poèle par un technicien agréé Tectro uniquement
	L'extracteur de fumées est endommagé	Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire replacer immediattement le ventilateur car cela peut être nocif pour la santé. par un technicien agréé Tectro uniquement
Le ventilateur de circulation d'air continue de fon- tionner lorsque le poèle est froid	Le capteur de température des gaz de carneau est cassé	Faire replacer le capteur de température par un technicien agréé Tectro uniqu- ment
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte par un technicien agréé Tectro uniquement
Présence de cendres par terre autour du poèle	Le joint de la porté est cassé, usé ou endommagé	Faire replacer le joint par un technicien agréé Tectro uniquement
	Les conduits de fumées et de gaz ne sont pas étanches à l'air	Ces interventions doivent être réalisées par un installerateur agréé pour les chemi-nées uniquement : les conduits de fumées qui ne sont pas étanches à l'air peuvent être dangereux pour la santé. Étanchéi-fier immédiatement le raccord (avec de la Loctite 598 ou un produit similaire) et/ou replacer les tuyaux par des composants adaptés.
Le poèle est dans un état permanent, l'écran affiche le message « eco »	La température ambiente requise par l'utilitaire final est atteinte	Il ne s'agit pas d'une erreur. Le poèle fonctionne à puissance minimale : il n'y a pas de problème
	Un certain seul de tem-perature de sortie des fumées a été atteint	Il ne s'agit pas d'une erreur. Le poèle fonctionne à puissance minimale : il n'y a pas de problème
Le poèle s'éteint. L'alarme “ALARM NO FIRE” s'affiche	La trémie à granulés est vide	Remplir la trémie à granulés
	Le pot de brûlage doit être nettoyé	Nettoyer le pot de brûlage tout de suite (Voir chapitre F 3.3)
	Le moteur de la vis sans fin est endommagé	Faire replacer le moteur de la vis sans fin par un technicien agréé Tectro uniquement
	La carte de circuit im-primé électronique est cassée	Faire replacer la carte par un techni-cien agréé Tectro uniquement
L'alarme “SERV” s'affiche	Le poèle a 900 heures de fonctionnement.	Contacter un technicien agréé Tectro pour des opérations d'entretien
Le poèle s'éteint. L'alarme “ALARM NO ACC” s'affiche	Les gaz de combustion n'ont pas atteint la tem-perature préprogrammée dans les 15 minutes après le démarrage.	Vérifiez si la trémie à combustible contient des granules et nettoyez la cham-bre de combustion. Cf. chapitre F 3.3
L'alarme “AttE” s'affiche	Le poèle est en mode refroidissement	Attendez la fin du cycle de refroidisse-ment, puis redémarrez le poèle
Le poèle s'éteint. L'alarme « dEp » s'affiche. Les LED AL F et AL C clignotent éga-llement sur l'écran.	Le tube d'échévement/ conduit des gaz de car-neau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échévement/conduit des gaz de car-neau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	Le capteur de pression est cassé	Faire replacer le capteur de pression par un technicien agréé Tectro uniquement
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte de circuit élec-trique par un technicien agréé Tectro uniquement
	Cheminée trop longue	Contacter un expert en cheminée pour vérifier si la cheminée est conforme à la législation. Contacter un technicien agréé Tectro pour vérifier si la cheminée con-vient au poèle.
	Conditions climatiques défavorables	En cas de vent fort, une dépression né-gative vers la cheminée peut se produire. Vérifier le poèle et le redémarrer.
	Le poèle est trop chaud	La température ambiente est trop élevé. Ouvrir les portes des autres pieces. Si le problème persististe, contacter un technician agréé Tectro.
	Trémie à granulés est trop chaud	Laissez refroidir le poèle. Réinitialisez le thermostat à l'arrête du poèle. Démarrez le poèle à nouveau.
	Le ventilateur de circulation de l'air ambient est cassé	Faire replacer le ventilateur par un technicien agréé Tectro uniquement
	Coupure de courant temporaire	Une panne de tension pendant le fon-citionnement du poèle entraine une surchauffe à l'intérieur du poèle. Laisser le poèle refroidir puis le redémarrer.
	Le thermostat est cassé	Faire replacer le thermostat par un technicien agréé Tectro uniquement
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte de circuit élec-tronique par un technicien agréé Tectro uniquement
Le poèle s'éteint. L'alarme « AlAr Son Fumi » s'affiche.	Le capteur de température de sortie des fumées est déconnecté	Faire vérifier que le capteur est raccordé à la carte de circuit imprimé par un techni-cien agréé Tectro uniquement
	Le capteur de température de sortie des fumées est cassé	Faire replacer le capteur par un techni-cien agréé Tectro uniquement
L'écran affiche Alarm FAn FAil	Le circuit imprimé ne détecte plus le régime du ventilateur de gaz de combustion.	Remplacez le ventilateur d'extraction de fumée ou le circuit imprimé. Le pot de brûlage avec tiroir à cendre doit être nettoyé avant chaque démarriage et une fois tous les deux jours d'utilisation ininter-rompue. Par un technicien agréé Tectro uniquement

I. conditions de garantie

Votre poèle est garanti pendant 24 mois à partir de sa date d'achat. Pendant cette période de garantie, les défauts de pièces et de main-d'œuvre sont réparés gratuitement en tenant compte des conditions suivantes :

1. Nous déclinons expressément toute autre réclamation pour dommages, y compris pour dommages indirects.
2. Toute réparation et/ou tout remplacement de pièce pendant la période de garantie ne prolonge pas la durée de la garantie.
3. La garantie n'est plus applicable si la conception du poêle a été modifiée, si des pièces détachées non originales ont été utilisées ou si le poêle a été réparé par des personnes non agréées.
4. Les pièces exposées à une usure normale, avec une durée de vie inférieure à la période de garantie, comme les divers joints, le revêtement ignifuge, le verre / fenêtre, les détails d'usure et la céramique, etc., ne sont pas couvertes par la garantie.
5. La garantie s'applique uniquement sur présentation de la preuve d'achat originale, datée et non corrigée ou modifiée.
6. La garantie ne s'applique pas pour les dommages causés par le non-respect des instructions d'utilisation indiquées dans ce manuel, par négligence et par l'utilisation d'un combustible inadéquat. L'utilisation d'un combustible inadéquat peut être dangereuse **.
7. Les frais et les risques inhérents au transport du poêle ou de ses composants sont toujours à la charge du client.
8. La garantie s'applique uniquement lorsque le poèle a été installé par un installateur agréé Tectro et sur présentation du protocole de mise en service signé.

Pour éviter des frais inutiles, lisez d'abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installateur.

• La vitre de la fenêtre résiste à des températures supérieures à celles que le poêle peut atteindre. De ce fait, la vitre ne peut être endommagée qu'en dehors de la responsabilité du fabricant/distributeur. C'est pourquoi les dégâts causés à la vitre ne sont pas couverts par la garantie. ** Des substances hautement inflammables peuvent provoquer un feu incontrôlable avec de grosses flammes. Dans ce cas, n'essayez jamais de déplacer le poêle. Éteignez le poêle immédiatement. En cas d'urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.

J. données techniques

Modèle		TBH 558
Type de poèle		à granulés de bois
Capacité (*)	W	2650 - 5800
Consommation électricque	W	300 / 100
Tension de raccordement	V/Hz	230/~50
Rendement thermique à capacité nominale/réduite (*)	%	92
Niveau de CO à une capacité nominale d'O2 de 13 %/capacité réduite (*)	%	0,01
Teneur moyenne en poussières à 13 % d'O2	mg/m3	21,3
Pour des pièces jusqu'à**	m3	170
Diamètre du tuyau d'évacuation	mm	80
Température de la fumée à capacité nominale/réduite (*)	°C	113
Débit massique des fumées à capacité nominale/réduite (*)	g/s	5,6
Tirage de cheminée nécessaire	Pa	12
Avec plusieurs poèmes		Peut-etre(*** )
Utilisable sur conduit de fumée combiné		Non
Type de combustible (****)		Granulés à bois
Longueur nominale / diamètre du carburant	mm	30 / 6
Capacité de la trémie à granulés	kg	13
Autonomie (min.-max.)	h	9,2 - 18,5
Système de combustion intermittent		Oui
Entrée d'air primaire		Non
Ventilateur de d'air circulation		Oui
Filtre à air		Non
Poids net kg		81

( ) Conformément à la norme EN14785 (^*) Valeur indicative, varie par pays/région ( ) à déterminer par un installateur professionnel agréé

( ) Utiliser uniquement le combustible recommandé.

Nous vous informons que les notices d'utilisation et/ou d'installation sont disponibles sur notre site www.pvg.eu

Déclaration de conformité

Nos,

PVG Holding B. V.

Euterpehof 20

5342 CW Oss, Pays-Bas

que les produits mentionnés ci-dessous sont conformes aux exigences de base en matière de sécurité et de santé des directives CE applicables aux produits de sa conception et de son type :

Description du produit : Appareils de chauffage pour résidences

Marque du produit Tectro

Référence du produit : TBH 558

Directives CE applicables : Directive basse tension CE 2006/95/EEC

EC ROHS directive

2004/108/EC

EC RoHC directive

2002/95/EC

Normes harmonisées applicables: EN 14785:2006

Date : Mars 2012

Signature autorisée :

Monsieur J. Groenevelt
