LABELMANAGER 150 - Étiqueteuse DYMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étiqueteuse électronique portable
Marque	DYMO
Modèle	LABELMANAGER 150
Alimentation	5 piles LR6 (AA) ou adaptateur secteur optionnel (réf. 40076)
Cassettes ruban compatibles	DYMO D1 : largeurs 6 mm, 9 mm et 12 mm, longueur 7 m
Écran	Affichage LCD 13 caractères, rétroéclairé (non précisé)
Capacité de texte	Jusqu'à 99 caractères et espaces
Nombre de lignes	1 ligne (ruban 6 mm), 2 lignes (rubans 9 mm et 12 mm)
Tailles de police	3 : Condensé, Normal, Étendu
Styles de texte	6 : Italique, Contour, Ombré, Gras, Souligné, Bordure
Bordure et soulignement	Plusieurs styles de bordure et soulignement (voir manuel)
Symboles et caractères spéciaux	Grille de symboles incluant devises, ponctuation, flèches, etc.
Caractères internationaux	Support RACE, variantes par appui multiple (ex: a, à, â...)
Impression multiple	Jusqu'à 16 copies avec lignes de coupe pointillées
Longueur d'étiquette fixe	De 40 mm à 400 mm par pas de 2 mm
Alignement du texte	Gauche, centré, droite (en mode longueur fixe)
Aperçu avant impression	Oui, texte et format
Contraste d'impression	5 niveaux réglables
Mise hors tension automatique	Après 2 minutes d'inactivité
Langues disponibles	Plusieurs langues, sélectionnable dans le menu
Unités de mesure	Pouces ou millimètres (sélectionnable)
Entretien	Nettoyage de la lame du massicot et de la tête d'impression
Poids (estimé)	Environ 300 g (sans piles)
Dimensions (estimées)	Environ 20 x 10 x 5 cm

FOIRE AUX QUESTIONS - LABELMANAGER 150 DYMO

Comment insérer la cassette ruban dans l'étiqueteuse ?

Ouvrez le couvercle du compartiment cassette, retirez le carton de protection (première utilisation), placez le sélecteur de taille sur la largeur du ruban, assurez-vous que la bande et le ruban sont tendus entre les broches de guidage, puis insérez la cassette en positionnant la bande et le ruban entre la tête d'impression et le rouleau d'entraînement. Appuyez fermement jusqu'à l'enclenchement et refermez le couvercle.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'étiqueteuse est allumée en appuyant sur la touche ON/OFF. Si rien ne s'affiche, remplacez les piles (5 piles LR6) en respectant les polarités. Si vous utilisez un adaptateur secteur, branchez-le correctement.

Comment imprimer plusieurs copies d'une même étiquette ?

Appuyez sur la touche Extra, utilisez les flèches pour sélectionner la fonction Copies, puis appuyez sur les flèches Haut/Bas pour choisir le nombre de copies (jusqu'à 16). Validez avec OK, puis appuyez sur Print pour imprimer.

Pourquoi l'impression est-elle de mauvaise qualité ?

Plusieurs causes possibles : piles faibles (remplacez-les), ruban mal installé (vérifiez), tête d'impression sale (nettoyez avec l'outil de nettoyage sous le couvercle), ou ruban usagé (remplacez-le). Ajustez aussi le contraste d'impression via le menu Extra.

Comment changer la langue de l'interface ?

Allumez l'étiqueteuse, appuyez sur la touche Extra, utilisez les flèches pour sélectionner 'Set Language', appuyez sur OK, puis choisissez la langue souhaitée avec les flèches Haut/Bas et validez avec OK.

Le massicot ne coupe pas l'étiquette, que faire ?

Nettoyez la lame du massicot. Ouvrez le compartiment ruban, retirez la cassette, insérez un stylo entre la pièce en L et la broche de guidage, maintenez le levier du massicot enfoncé, nettoyez les deux faces de la lame avec un coton imbibé d'alcool, puis relâchez le levier.

Comment créer une étiquette sur deux lignes ?

Utilisez un ruban de 9 mm ou 12 mm. Tapez le texte de la première ligne, puis appuyez sur la touche Return (un symbole de retour apparaît, non imprimé). Tapez la deuxième ligne, puis imprimez.

Que signifie le message 'Bourrage ruban' ?

Le ruban est coincé. Ouvrez le compartiment, retirez la cassette, vérifiez que le ruban n'est pas plié ou bloqué, et remplacez la cassette si nécessaire.

Comment paramétrer une longueur d'étiquette fixe ?

Appuyez sur Shift + Font/Fixed Length, utilisez les flèches Haut/Bas pour régler la longueur de 40 à 400 mm (par pas de 2 mm), puis validez avec OK. Pour désactiver, appuyez sur Clear après impression.

Quels types de rubans sont compatibles avec la LabelManager 150 ?

Les cassettes DYMO D1 de largeurs 6 mm, 9 mm et 12 mm, disponibles en plusieurs couleurs (noir/transparent, bleu/blanc, etc.) et en versions nylon flexible ou polyester permanent. Voir le tableau dans la notice pour les références.

MODE D'EMPLOI LABELMANAGER 150 DYMO

Votre nouvelle étiqueteuse DYMO labelmanager 150

Grâce à l'étiqueteuse LabelMANAGER 150 (LM150), vous pouvez créer une large gamme d'étiquettes auto-adhésives de grande qualité. Vous pouvez choisir parmi plusieurs tailles et styles différents pour imprimer vos étiquettes. L'étiqueteuse LM150 utilise des cassettes-ruban DYMO D1 d'une largeur de 6 mm, 9 mm ou 12 mm, disponibles dans une grande palette de couleurs.

Pour tout renseignement sur l'achat de rubans et d'accessoires pour votre étiqueteuse LM 150, veuillez consulter notre site www.dymo.com.

Enregistrement de la garantie

Veuillez remplir et retourner le coupon de garantie dans un délai de sept jours au service clientèle vous concernant. Voir le livre de garantie pour plus d'informations.

Par où commencer ?

Veuillez suivre les instructions de cette section pour lancer l'impression de votre première étiquette.

Insertion des piles

L'étiqueteuse LM150 est alimentée par cinq (5) piles LR6.

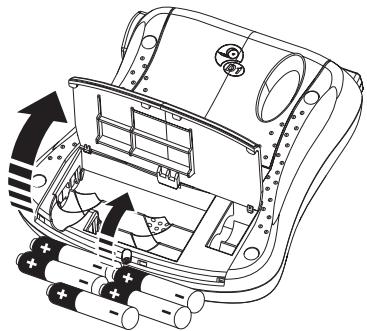

Pour insérer les piles

1. Pressez l'encoche pour ouvrir le couvercle du compartiment piles. Voir Figure 2.

Figure 2

1. Insérez les piles en respectant les polarités (+ et -).

1. Refermez le couvercle.

Retirez les piles en cas de non-utilisation. Arrachez l'étiquette.

Branchement de l'adaptateur secteur

L'alimentation par piles est coupée lorsque l'adaptateur secteur est branché à l'étiqueteuse LM150.

Pour brancher l'adaptateur

1. Branchez l'adaptateur sur la prise de connexion située en haut sur le côté gauche de l'étiqueteuse.
2. Branchez l'autre bout de l'adaptateur sur une prise secteur.

Assurez-vous de retirer l'adaptateur sur l'étiqueteuse LM150 avant d'ancrer l'adaptateur de la source d'alimentation principale. Sinon, les derniers réglages enregistrés en mémoire seront effacés.

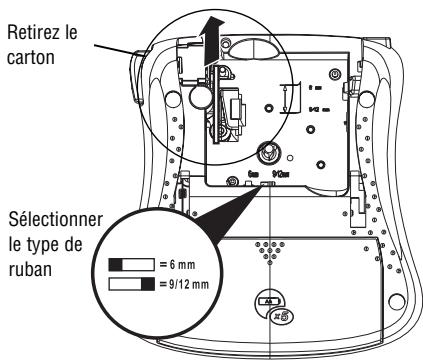

Pour insérer la cassette ruban

1. Appuyez sur l'échancrure pour ouvrir le couvercle du compartiment cassette.

Figure 3

Lors de la première utilisation de

l'étiqueteuse, retirez le morceau de carton de protection placé entre la tête d'impression et le rouleau d'entraînement. Voir figure 3.

1. Choisissez la taille de ruban correspondante au ruban que vous insérez dans l'étiqueteuse. Voir figure 3.

Une encoche sur la cassette se positionne sur le sélecteur quand celui-ci se trouve dans la bonne position.

1. Assurez-vous que la bande et le ruban sont tendus le long de l'ouverture de la cassette et que la bande passe entre les broches de guidage. Si nécessaire, tournez la bobine dans le sens des aiguilles d'une montre pour tendre le ruban.

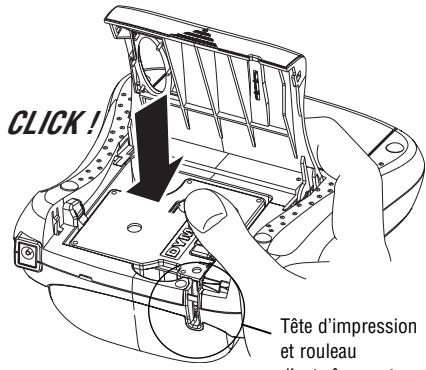

2. Insérez la cassette en positionnant la bande et le ruban entre la tête d'impression et le rouleau d'entraînement. Voir figure 4.

Figure 4

1. Puis appuyez fermement jusqu'à ce que la cassette s'enclenche.
2. Refermez le couvercle.

Choix de la langue

Vous pouvez sélectionner une langue parmi plusieurs options différentes avec l'étiqueteuse LM150.

Pour sélectionner votre langue

1. Appuyez sur la touche ON/OFF (mise sous/hors tension).
2. Appuyez sur la touche Extra.
3. Utilisez les flèches pour SéLECTIONNER la fonction Set Language (choisir langue) puis appuyez sur OK.
4. Utilisez les flèches Up et Down pour accéder à la langue que vous souhaitez utiliser puis appuyez sur OK.

Choix des unités de mesure

Vous pouvez choisir d'afficher les mesures en pouces (inches) ou en millimètres (millimeters).

Pour désir l'unité de mesure

1. Appuyez sur la touche Extra.
2. Utilisez les flèches pour Sélectionner la fonction Set Units (choisir unités) puis appuyez sur OK.
3. Utilisez les flèches Up et Down pour passer des pouces aux millimètres, puis appuyez sur OK.

Vous êtes maintenant prêt à imprimer votre première étiquette

Impression de votre première étiquette pour imprimer une étiquette

1. Appuyez sur la touche ON/OFF (mise sous/hors tension).
2. Tapez votre texte afin de créer une étiquette simple.
3. Appuyez sur la touche Print (imprimer) pour imprimer l'étiquette.
4. Appuyez sur la touche Cutter (massicot) puis retirez l'étiquette de l'étiqueteuse.

Félicitations ! Vous avez imprimé votre première étiquette. Continuez pour en savoir plus sur les polices, styles et options de formatage disponibles avec l'étiqueteuse LM150.

Apprenez à connaître votre étiqueteuse

La section suivante décrit chaque fonction en détail. Familiarisez-vous avec l'emplacement des fonctions de votre étiqueteuse et des touches correspondantes. Voir figure 1.

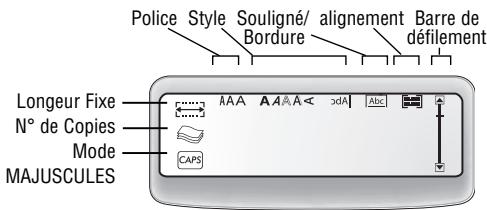

Écran

En général, l'écran à cristaux liquides de votre étiqueteuse LM150 affiche une rangée de 13 caractères. Cependant, vous pouvez saisir jusqu'à 99 caractères et espaces. L'affichage est similaire à celui d'une fenêtre de texte déroulant. (Voir figure 5). Le nombre de caractères réellement affichés peut varier selon l'espacement proportionnel.

En outre, l'écran affiche des indicateurs de fonction qui vous permettent de voir la fonction sélectionnée. Voir figure 6.

Figure 6

La touche On/Off permet d'allumer et d'éteindre l'étiqueteuse. La mise hors tension est automatique si aucune touche n'est activée au bout de deux minutes.

La dernière étiquette créée sera enregistrée en mémoire et affichée lorsque l'étiqueteuse sera remise sous tension. Tous les réglages de styles sélectionnés au préalable seront conservés.

Casse majuscule et minuscule

La touche CAPS (MAJUSCULES) active et désactive les majuscules. En mode CAPS, l'indicateur CAPS est affiché à l'écran et toutes les lettres que vous taperez seront en majuscules. Quand la touche CAPS est désactivée, toutes les lettres apparaissent en minuscules.

La touche Shift, quand elle est utilisée en même temps qu'une touche alphabétique, modifie la casse de la lettre sélectionnée. Quand elle est utilisée avec une touche numérique ou de fonction, la touche Shift sélectionne la double fonction apparaissant sur la touche. Par exemple, lorsque vous appuyez sur la touche Backspace (retour arrêté), le caractère à la gauche du curseur est effacé. Cependant, lorsque vous appuyez sur Shift et Backspace en même temps, la totalité du texte de l'étiquette est effacée et l'écran est prêt pour la création d'une nouvelle étiquette.

Spacebar permet d'insérer un ou plusieurs espaces vides dans le texte.

Backspace (retour arrêté)

Backspace permet d'effacer le caractère à la gauche du curseur. Shift-Backspace permet d'effacer la totalité du texte et le formatage de l'étiquette.

Annuler

La touche Cancel permet de quitter un menu sans faire de sélection, ou d'annuler une action.

Touches de navigation

Vous pouvez revoir et éditer votre étiquette en utilisant les flèches Left (gauche) et Right (droite). Vous pouvez naviguer dans les sélections du menu en utilisant les flèches Up (haut) et Down (bas). Vous appuyez ensuite sur la touche OK pour valider votre sélection.

Formatage de votre étiquette

Vous pouvez sélectionner plusieurs options de formatage pour améliorer l'apparence de vos étiquettes.

L'étiqueteuse mémorise le dernier for

matage effectué. Ainsi, chaque fois que vous choisissez l'une des options qui sont citées dans ce paragraphe, vous reste positionné sur la dernière icône sélectionnée dans ce menu.

Changement de la taille de la police

Trois tailles de caractères sont disponibles pour vos étiquettes : Condensé, Normal, Étendu. Quand vous sélectionnez une taille de police, elle s'applique à toute l'étiquette.

Pour changer la taille de la police

1. Appuyer sur la touche Font/Fixed Length (Police/Longueur Fixe).
2. Utilisez les flèches pour accéder à la police souhaitée puis appuyez sur OK.

Pour ajouter des styles

Vous pouvez sélectionner six styles différents pour votre texte :

Italique

ioniM

Contour

Ombré

Gras

Un style ne peut être appliqué qu'à des caractères alphanumériques et non à des symboles. Seul un style peut être utilisé à la fois.

Pour désir le style

1. Appuyez sur la touche Style.
2. Utilisez les flèches pour accéder au style souhaité puis appuyez sur OK.

Pour encadrer votre texte

Vous pouvez mettre votre texte encore plus en valeur en choisissant un style de bordure ou de soulignement.

Une étiquette peut être soit soulignée, soit encadrée par une bordure, mais non les deux à la fois. Les styles disponibles sont décrits dans la figure 7 :

Figure 7

Pour choisir le style de bordure

1. Appuyez sur la touche Frame/Align (Bordure/Alignment).
2. Utilisez les flèches pour accéder à la bordure souhaitée puis appuyez sur OK.

Sur les étiquettes à deux lignes, chacune des lignes est soulignée. Cependant, les deux lignes sont encadrées par un seul style de bordure.

Création des étiquettes à deux lignes

Voupeuze créer des étiquettes à deux lignes en utilisant un ruban d'étiquette de 9 mm ou 12mm. Les étiquettes de 6mm sont limitées à une seule ligne.

Pour créer une étiquette à deux lignes

1. Tapez le texte pour la première ligne, puis appuyez sur la touche Return (Retour). Un caractère est placé à la fin de la première ligne sur l'écran, mais ne sera pas imprimé sur l'étiquette.
2. Tapez le texte de la deuxième ligne.
3. Appuyez sur la touche Print.

Utilisation de symboles et de caractères spéciaux

L'étiqueteuse LM150 vous permet d'insérer des symboles et d'autres caractères spéciaux dans vos étiquettes.

Pour ajouter des symboles

L'étiqueteuse LM150 accepte l'ensemble étendu des symboles présents dans la figure 8.

	1	2	3	4	5
A	€	$	¢	£	¥
B	@	&	#	%	‰
C	!	?	i	i	-
D	'	"	,	•	;
E	:	/	+	-	*
F	(	)	=	<	>
G	≠	±	÷	{	}
H	[	\	]	I	§
I	•	,	1/2	1/4	3/4
J	Ω	λ	μ	°	~
K	+	↑	↓	→	←
L	◎	◎	◎	◎	◎
M	□	富	□	×	□
N	∅	∅	∅	∅	∅

Figure 8

Pour ajouter un symbole

1. Appuyer sur la touche Symbols. La première rangée de symboles présente dans le tableau qui apparait à l'écran.
2. Utilisez les flèches pour accéder au symbole souhaité. Quand le curseur atteint la fin de la première ligne, continuez à le déplacer vers la droite et la ligne de symbole suivante apparait. Les flèches Gauche et Droite vous permettent de vous déplacer horizontalement sur la grille alors que les flèches du Haut et du Bas vous permettent

de vous déplacer verticalement sur la grille. Vous pouvez aussi appuyer sur la touche correspondant à la rangée de symbole si vous souhaitez accéder directement à cette rangée. 3. Une fois le symbole souhaité localisé, appuyez sur OK pour insérer le symbole dans le texte de votre étiquette.

Pour ajouter des caractères internationaux, l'étiqueteuse LM150 accepte l'ensemble étendu des caractères latins établi en utilisant la technologie RACE. L'utilisation étant similaire à celle d'un clavier de téléphone mobile, en appuyant plusieurs fois sur une dette très rapidement, plusieurs variantes de cette dette défileront à l'écran.

Par exemple, si vous appuyez plusieurs fois consécutives sur la touche a, vous verrez apparaitre a a a a a a a et ainsi de suite pour toutes les variantes disponibles. L'ordre dans lequel sont affichées les variantes des caractères dépend de la langue sélectionnée.

Options dpression

Vous pouvez imprimer plusieurs copies de la même étiquette, imprimer des étiquettes de longueur fixe, revoir le texte et le format de l'étiquette, et régler le contraste de l'impression.

Pour imprimer plusieurs copies

Vous pouvez imprimer jusqu'à 16 copies d'une étiquette à la fois. Lors de l'impression de plusieurs copies, une ligne de découpage en pointillés sera imprimée entre chaque étiquette.

Pour imprimer plusieurs copies de l'étiquette

1. Appuyez sur la touche Extra puis utilisez les flèches pour sélectionner la fonction Copies.
2. Appuyez sur la flèche Up pour augmenter le nombre de copies à imprimer.
3. Appuyez sur la flèche Down pour que le nombre de copies commence à décroître à partir de 16.
4. Appuyez sur OK.
5. Appuyez sur la touche Print pour lancer l'impression.

Une fois l'impression terminée, le nombre de copies revient à sa valeur par défaut, soit 1.

Choix d'une longueur d'étiquette fixe

En général, la longueur d'une étiquette est déterminée par la longueur du texte saisi. Cependant, vous pouvez peut-être opérer une étiquette ayant une longueur fixe indépendamment de la longueur du texte pour un besoin spécifique.

Vous pouvez spécifier une longueur fixe pour une étiquette d'une longueur de 40 mm à 400 mm en incréments de 2 mm. La longueur fixe préréglée est de 40 mm. Toute modification au réglage de la longueur fixe sera maintenue jusqu'à ce que vous la changiez.

Pour désir la longueur d'étiquette

1. Appuyer sur Shift-Font/Fixed Length.
2. Appuyez sur la flèche Up pour augmenter la longueur.
3. Appuyez sur la flèche Down pour réduire la longueur.
4. Appuyez sur OK pour valider une longueur fixe.
5. Une fois l'étiquette imprimée, appuyez sur la touche Clear (annuler) pour désactiver le réglage de la longueur d'étiquette fixe; sinon, toutes les étiquettes suivantes seront imprimées dans cette longueur fixe.

Aperçu de votre étiquette

Vous pouvez obtenir un aperçu du texte ou du format de votre étiquette avant de l'imprimer. L'aperçu d'une étiquette à deux lignes est visionné comme si celle-ci était une étiquette à une ligne.

Pour obtenir un aperçu de votre étiquette

1. Appuyer sur la touche Extra.
2. Utilisez la flèche Down pour sélectionner Print Preview (aperçu avant impression) et appuyez sur OK.
3. Utilisez les flèches pour sélectionner la fonction Text (Texte) ou Format.

Si vous sélectionnez Text, le texte de l'étiquette défile à l'écran. Si vous sélectionnez Format, le format sélectionné est affiché pour une courte durée.

Alignement du texte

Lorsque vous imprimez une étiquette de longueur fixe, vous pouvez aligner le texte à gauche, au centre ou à droite de l'étiquette.

Pour aligner le texte

1. Appuyez sur Shift-Frame/Align.
2. Utilisez les flèches pour sélectionner l'alignement souhaité puis appuyez sur OK.
3. Appuyez sur la touche Clear pour désactiver la longueur d'étiquette fixe.

Réglage du contraste d'impression

Vous pouvez régler le contraste d'impression afin de peaufiner la qualité d'impression de votre étiquette.

Pour régler le contraste

1. Appuyez sur la touche Extra.
2. Utilisez les flèches pour sélectionner la fonction Set Contrast (contraste d'impression) puis appuyez sur OK.
3. Utilisez les flèches pour sélectionner un des cinq réglages contraste puis appuyez sur OK.

Entretien de votre étiqueteuse

Votre étiqueteuse LM150 est conçue pour vous fournir un long service sans défaillance tout en nécessitant peu d'entretien.

Nettoyage de l'étiqueteuse

Nettoyez votre étiqueteuse LM150 de temps à autre afin qu'elle continue à fonctionner correctement.

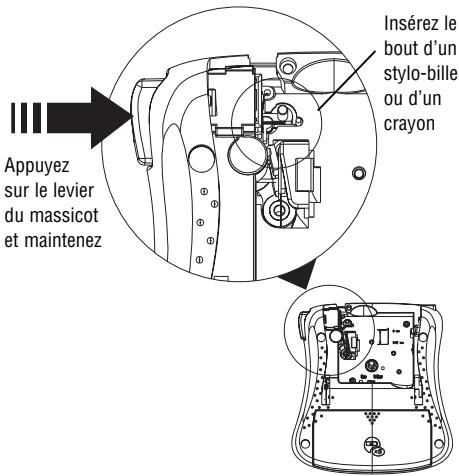

Pour nettoyer la lame du massicot

1. Retirer la cassette-ruban.
2. Insérez le bout d'un stylo-bille ou d'un crayon entre la pièce en forme de L et la broche de guidage.

Figure 9

1. Appuyez sur le levier du massicot et maintenez-le vers le bas afin d'exposer la lame du massicot.
2. Utilisez un morceau de coton et de l'alcool pour nettoyer les deux faces de la lame.
3. Relâchez le levier du massicot.

Pour nettoyer la tête d'impression

Nettoyez la tête d'impression avec l'outil de nettoyage situé sous le couvercle du compartiment cassette.

Cassettes de ruban DYMO D1

Largeur:	6mm	9mm	12mm
Longueur:	7m	7m	7m
Noir/Transp.	43610	40910	45010
Bleu/Transp.	-----	-----	45011
Rouge/Transp.	-----	-----	45012
Noir/Blanc	43613	40913	45013
Bleu/Blanc	-----	40914	45014
Rouge/Blanc	-----	40915	45015
Noir/Bleu	-----	40916	45016
Noir/Rouge	-----	40917	45017
Noir/Jaune	43618	40918	45018
Noir/Vert	-----	40919	45019
Blanc/Transp.	-----	-----	45020
Blanc/Noir	-----	-----	45021
Noir/Argenté	-----	-----	45022
Noir/Doré	-----	-----	45023
Noir/Vert fluo	-----	-----	45024
Noir/Rouge fluo	-----	-----	45025
Flexible Nylon	-----	-----	16957
Perm. Polyester	-----	-----	16959

Adaptateur 40076

Problèmes possibles

Si vous rencontrez un problème dans l'utilisation de votre étiqueteuse, vous pouvez regarder les solutions proposées ci-dessous :

Problem/Message d'erreur	Solution
Pas d'écran	Assurez vous que l'imprimante est sous tension. Remplacez les piles.
Impression de mauvaise qualité	Remplacez les batteries. Assurez vous que le ruban soit installé. Correctement. Nettoyez la tête d'impression. Remplacez le ruban.
Le cutter ne fonctionne pas	Nettoyez le cutter. Voir “Nettoyage de l'étiqueteuse”.
Impression...	Vous n'avez rien à faire. Le message disparaître une fois l'impression terminée.
Trop de lignes Vous avez dépassé le nombre de lignes autorisé	Changez la mise en page ou la taille du ruban.
Trop de caractères Vous avez dépassé le nombre de caractères autorisé	Effacez quelques caractères du texte.
Insérez un ruban Il n'y a pas de ruban ou celui-ci est vide	Insérez un nouveau ruban.
Batterie faible Les batteries sont presque vides	Remplacez les batteries ou branchez l'adaptateur.
Bourrage ruban Le moteur s'accête à cause d'un bourrage ruban	Enlevez le ruban et remplacez le.
ChoisissezUne longeur fixe d'étiquette est sélectionnée et cette longeur est trop courte pour l'étiquette à imprimer.	Suivez le message qui vous indique une longeur minimum qui convient à votre texte. Vous avez deux possibilités: • Ajustez la longeur de l'étiquette de manière appropriée, • Choisissez une police plus petite.

Si vous avez néanmoins besoin d'une aide, contactez le service client de votre pays. Le guide de garantie comprend une liste des numéros pour chaque pays.
