HI-SCAN - Système de contrôle de sécurité (scanner à rayons X) DAELIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil de diagnostic automobile
Marque	DAELIM
Modèle	HI-SCAN
Boîtier	ABS haute résistance
Écran LCD	Résolution 320x240, rétroéclairé, 40 colonnes x 12 lignes
Clavier	Touches sensitives, arrêt automatique
Mémoire interne	32 Mo
Mémoire externe	Carte CF 256 Mo
Tension de fonctionnement	8-35 V (DC)
Température de fonctionnement	0 °C à 50 °C
Connectivité	ODB-II (ISO 9141-2, SAE-J1850, KWP-2000, CAN, SAE J1587)
Fonctions principales	Diagnostic des codes panne, données statiques/dynamiques, test dynamique des composants, enregistrement des données, RAZ ECU, identification ECU
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les chocs.
Sécurité	Utiliser uniquement sur des véhicules compatibles. Respecter les tensions et températures spécifiées.
Pièces détachées	Boîtier, câble DLC, valise, cordon, manuel, boîtier de protection, carte CF, connecteur 4 voies disponibles

FOIRE AUX QUESTIONS - HI-SCAN DAELIM

Comment brancher l'outil de diagnostic HI-SCAN DAELIM ?

Branchez le cordon DLC (ODB-II) au connecteur du véhicule. L'alimentation est fournie par le cordon, aucune source externe n'est nécessaire.

Comment sélectionner un véhicule ?

Depuis l'écran initial, allez dans DIAGNOSTIQUE VEHICULE, puis sélectionnez le modèle (ex: VL-125) avec les touches UP/DOWN et validez avec ENTER.

Quels types de codes panne peuvent être lus ?

L'outil lit les codes panne du moteur, comme PO132 ALIMENTATION SONDE O² ou PO135 CAPTEUR T° SONDE O². Le nombre de codes est affiché.

Comment afficher les données en temps réel ?

Sélectionnez DONNÉES ACTUELLES dans le menu. Les valeurs des capteurs (régime, température, tension batterie) s'affichent et peuvent être parcourues.

Comment enregistrer des données dynamiques ?

Utilisez la fonction ENREGISTREMENT DYNAMIQUE. Sélectionnez jusqu'à 8 données avec la touche FIX, puis lancez l'enregistrement. Les données sont stockées dans une mémoire jusqu'à écrasement.

Comment effectuer un test dynamique sur un composant ?

Dans le menu TEST DYNAMIQUE, sélectionnez le composant à tester avec UP/DOWN, puis suivez les conditions affichées (ex: contact mis). Le test est temporisé.

Comment réinitialiser l'ECU ?

Allez dans RAZ VALEUR ECU et suivez les instructions à l'écran pour effacer les codes et remettre à zéro.

Comment vérifier l'identification du calculateur ?

Sélectionnez VERIF IDENTIFICATION pour afficher les références du calibrage ECU (numéro de pièce, ID logiciel).

Que faire si l'écran n'affiche rien ?

Vérifiez la connexion du câble DLC et l'alimentation du véhicule (tension 8-35 V). Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'outil de diagnostic ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Protégez l'outil des chocs et de l'humidité.

MODE D'EMPLOI HI-SCAN DAELIM

L'outil de diagnostic DAELIM offre les possibilités suivantes:

La communication et diagnostique avec le système de gestion moteur du véhicule. Les tests dynamiques des composants.

Ce qui permet un diagnostic facile de l'électronique embarquée.

L'outil de diagnostic comprend:

Le boîtier à écran digital LCD.

Une carte CF pour le stockage des programmes.

Une housse anti-choc.

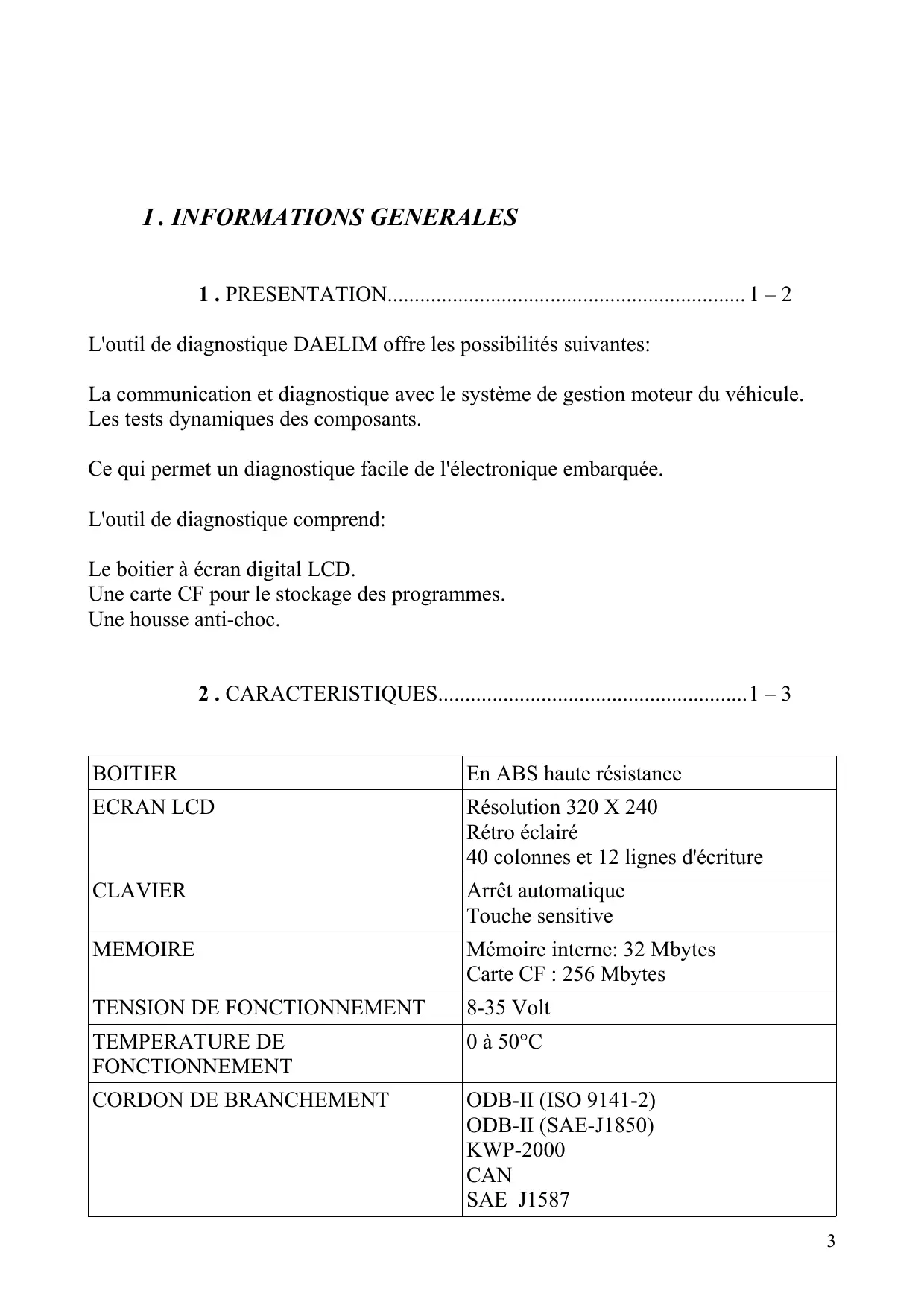

1. CHARACTERISTIQUES 1-3

BOITIER	En ABS haute résistance
ECRAN LCD	Résolution 320 X 240 Rétro éclairé 40 colonnes et 12 lignes d'écriture
CLAVIER	Arrêt automatique Touche sensitive
MEMOIRE	Mémoire interne: 32 Mbytes Carte CF : 256 Mbytes
TENSION DE FONCTIONNEMENT	8-35 Volt
TEMPERATURE DE FONCTIONNEMENT	0 à 50°C
CORDON DE BRANCHEMENT	ODB-II (ISO 9141-2) ODB-II (SAE-J1850) KWP-2000 CAN SAE J1587

3. DESCRIPTION DES COMPOSANTS. 1-4

Boîtier de l'outil de diagnostic :

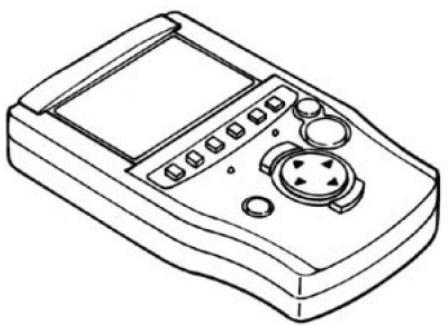

Référence du boîtier: 10100-00100

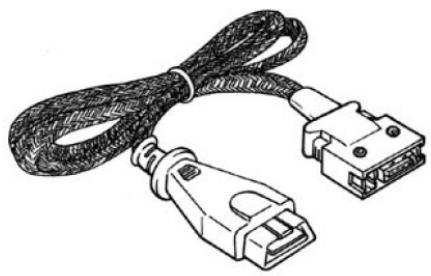

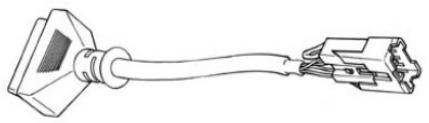

Référence du câble DLC : 10100-00200

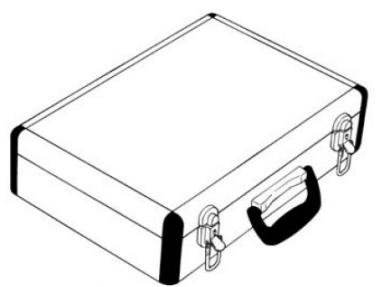

Référence de la valise : 10100-00300

Référence du cordon : 10100-00500

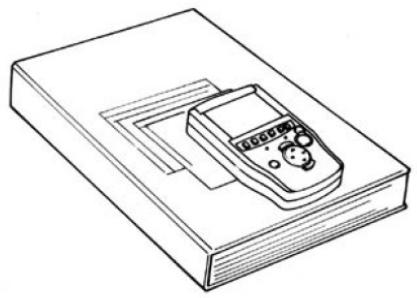

Référence du manuel d'utilisateur : 10100-00700

Référence du boîtier de protection : 10100-09000

Référence de la carte CF : 10100-50200

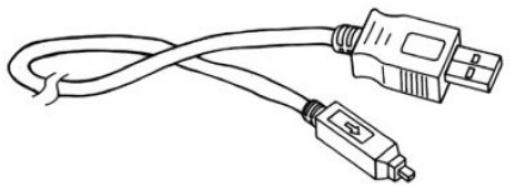

Référence du connecteur 4 voies : 10100-50201

1. Branchement

Concernant les véhicules pour lesquels on utilise le connecteur DLC 16 voies, aucune alimentation supplémentaire n'est nécessaire.

L'alimentation électrique est fournie, dans le cas présent, par le cordon DLC.

2. Selection du vehicule

Procedure:

MENUNITIAL

DIAGNOSTIQUE VEHICULE

ECRAN INITIAL

DIAGNOSTIQUE VEHICULE

1. DIAGNOSTIQUE VEHICULE
01 VL-125
02 SQ-125

SLECTIONNER le vehicule et appuyer ENTER

1. DIAGNOSTIQUE VEHICULE

MODELE: VL 125 SYSTEME: MOTEUR

01. DIAGNOSTIQUE CODE PANNE 02. DONNES ACTUELLES 03. ENREGISTREMENT DYNAMIQUE 04. TESTS ENREGISTRES 05. RAZ VALEUR ECU 06. VERIF IDENTIFICATION

La présentation de l'écran suivant le modèle peut varier et peut être soumise à des modifications. La sélection s'effectue avec les touches de navigation UP/DOWN et la validation s'effectue avec la touche ENTER.

3. Diagnostique du code PANNE

1.1 DIAGNOSTIQUE CODE PANNE

PO132 ALIMENTATION SONDE O² (B1/S1)

PO135 CAPTEUR T° SONDE O² (B1/S1)

PO136 CIRCUIT DE LA SONDE (B1/S2)

PO139 REPOSE CAPTEUR LENTE (B1/S2)

PO140 CAPTEUR SANS ACTIVITE

NOMBRE DE CODE PANNE : 5

Lorsque cet écran est activé, le curseur se positionne sur la première ligne du code panne. Utiliser les touches UP/DOWN pour naviguer sur cette page.

Cette fonction est utilisée pour l'effacement des codes pannes. Une confirmation sera nécessaire pour valider l'effacement.

4. Donnees statiques

DONNEES STATIQUES
REGIME MOTEUR	0 tr/mn
RALENTI CIBLE	0 tr/mn
TPS	0 %
TPS CORRECTION	0 %
TEMPERATURE MOTEUR	22°C
BATTERIE	12,8 V
TEMPERATURE AIR ADMIS	22°C
PRESSION D'ADMIS	0,0 Hpa

Les valeurs des capteurs et leur état ON/OFF sont disponibles pour chacun d'entre eux. Utiliser les touches UP/DOWN pour sélectionner le capteur désiré.

Cette fonction permet de placer les données du composant souhaité en haut de l'affichage. Pour ce faire, sélectionnez la télécommande désirée et appuyez sur la touche FIX, un astérisque apparaitra sur la colonne de gauche.

Pour annuler la sélection de la donnée, procéder de la même manière.

Cette fonction permet de changer le nombre de données affichées de 8 (MAX) à 4 ou 2 (MIN). Quand seulement 2 données sont affichées, le temps d'actualisation des données est plus court que lorsqu'un plus grand nombre de données sont sélectionnées.

Cette fonction permet l'affichage simultané de 22 données à l'écran.

Pour cet affichage, les désignations des composants seront abrégées.

Cette fonction est utilisée pour permettre l'affichage sous forme de courbe.

En mode graphique, cette fonction permet de figer les courbes.

5. Enregistrement dynamique

L'enchaînement de ces trois fonctions permet l'enregistrement des données sélectionnées.

Cette fonction permet la sélection ou l'annulation des données à enregistrer. Les données sont indiquées par le biais d'un astérix sur la colonne de gauche, au maximum 8 données pourront être enregistrées.

Cette fonction est utilisée pour consulter les données enregistrées.

Ces données sont sauvegardées jusqu'à effacement par écrasement d'un nouvel enregistrement.

4. DONNE ENREGISTRE

SELECTIONNER UNE MEMOIRE ET APPUYER [ENTER] MEMOIRE 1 MEMOIRE 2 MEMOIRE 3 MEMOIRE 4

Si des données sont enregistrées dans la mémoire sélectionnée, celles-ci vont s'afficher. Si les données ne correspondent pas à la machine, un message d'information apparaitra.

Si la quantité de données en enregistrement dépasse la capacité de la mémoire du boîtier de diagnostic, les plus anciennes enregistrées seront progressivement effacées afin de libérer de l'espace.

Cette touche est utilisée pour programmer des points de déclenchement dans la procédure d'enregistrement.

Si la touche [END] ou [ESC] est utilisée avant la touche [TRIG], le boîtier mettra fin à l'enregistrement.

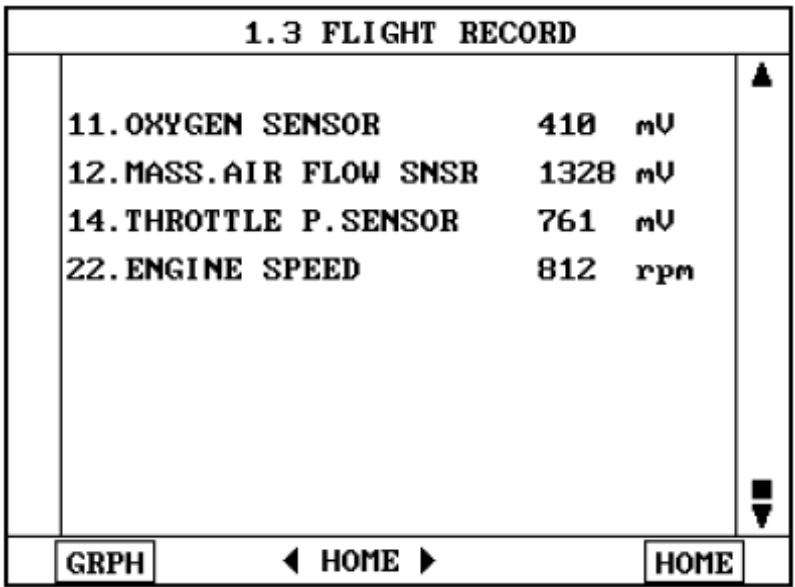

À la fin de l'enregistrement, les valeurs des données enregistrées apparaissent à l'écran.

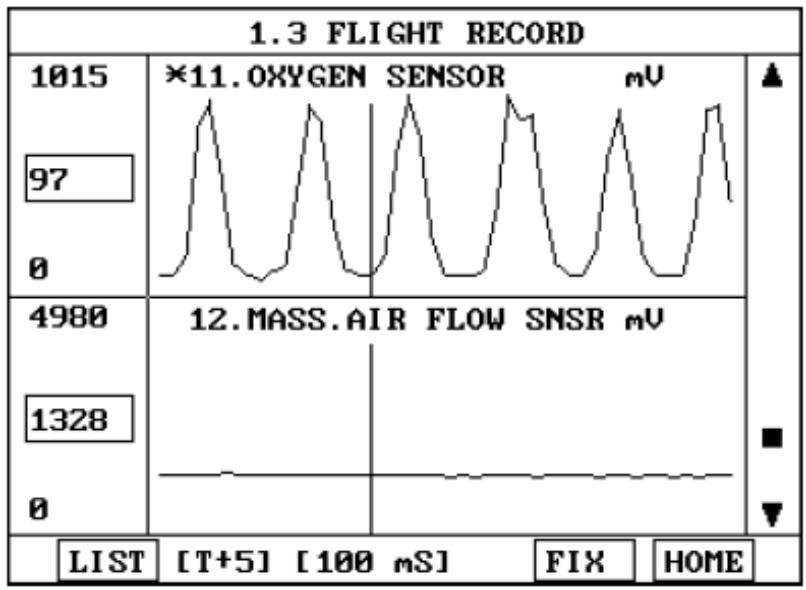

En utilisant la fonction [GRPH], il est possible de visualiser sous forme de courbe les données enregistrées.

EX:

6. TEST dynamique

Ce test permet la commande forcée de certains composants.

Sur cet écran le composant testé peut être sélectionné en utilisant les touches [UP] et [DOWN].

Le test doit être réalisé dans les conditions décrites sur l'écran, par exemple : contact mis, moteur tournant, etc....

La durée du test sera déterminée par le boîtier.

7. RAZ VALEUR De l'ecu

Une fois dans le menu de Remise à Zéro de l'ECU, veuillez suivre les indications s'affichant à l'écran.

8. Verification de l'identification

Ce menu permet l'affichage de la référence de calibrage du calculateur (ECU).

1.6 . IDENTIFICATION CHECK

MODEL : VL-125(EXPORT)

SYSTEM : ENGINE

DAELIM PART NO. :

MANUFATURE PART NO. :

ECU CALIBRATION ID :

ECU SOFTWARE ID :
