MODE D'EMPLOI FREELINE TUNER CGV

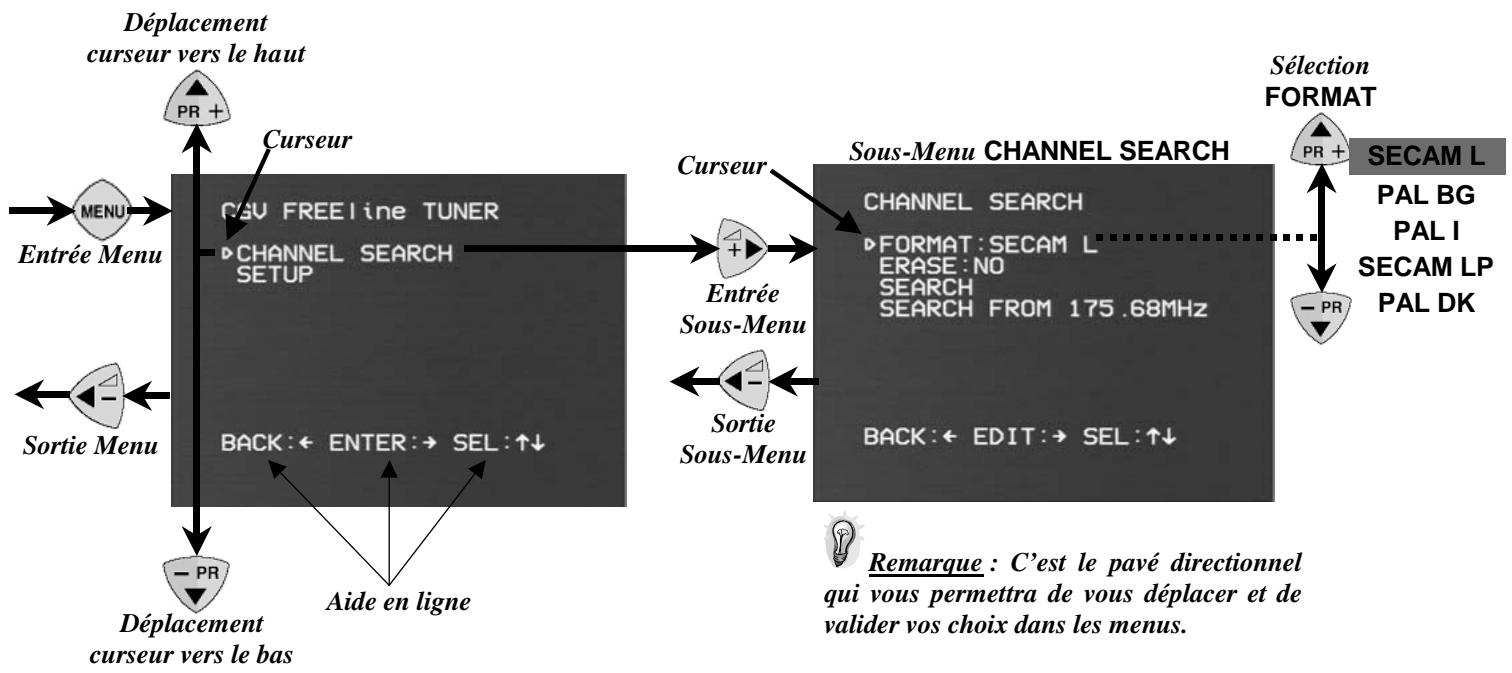

Programmation des chaînes sur TV2 5 a.Sélection du format ( Pal BG/ SECAM…) 5 b.Sélection de ERASE : NO 5 c.Recherche et sauvegarde des chaînes 6 4.3. Paramétrer les chaînes programmées 7 a.Sélection du numéro de chaîne à configurer 7 b.Entrer le nom de la chaîne 7 c.Sauvegarder les paramêtres d’une chaîne 8

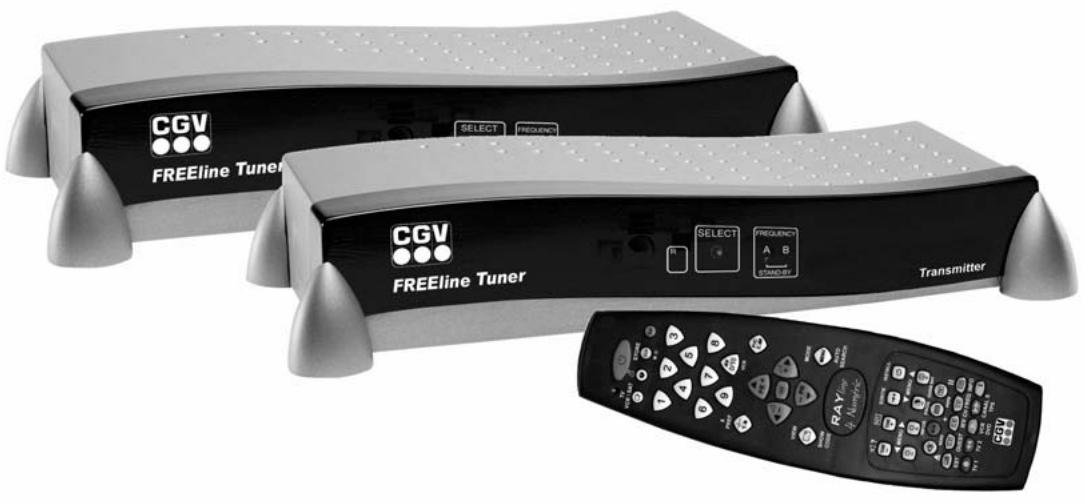

FREEline Tuner vous permet de distribuer le signal TV (hertzien ou câble analogique) provenant de votre prise antenne ou une source vidéo*, n’importe où dans votre espace habitable, même à travers les murs et plafonds. De plus, grâce à la fonction renvoi de télécommande, vous pouvez contrôler à distance, à partir du TV secondaire, votre appareil vidéo transmis grâce à sa propre télécommande ou à la télécommande universelle (4 en 1) fournie. FREEline Tuner est compatible avec les décodeurs PILOTIME de CANAL+. Ce système ne permet pas de visualiser SIMULTANEMENT deux programmes satellites analogiques et/ou numériques différents issus d’un même décodeur (ex: TPS et/ou CANAL SATELLITE) sur vos deux téléviseurs. 1.1. L’émetteur appelé ‘Transmitter’ : FREEline Tuner émetteur a deux prises péritel, une servant d’entrée auxiliaire Audio&Vidéo « AUX », l’autre servant de sortie « TV », connectée au téléviseur principal. Il dispose également d’une entrée pour câble coaxial appelée « ANT ». L’émetteur mémorise en permanence ses différents réglages (fréquence utilisée, source transmise vers le téléviseur secondaire TV2…). Aussi, à chaque mise sous tension, les mêmes réglages que lors de son extinction sont retrouvés. Les prises péritel appelées « AUX » et « TV » permettent l’utilisation du RVB directement de l’une vers l’autre respectivement. L’entrée pour câble coaxial appelée « ANT » (75 Ohms) permet de raccorder FREEline Tuner émetteur directement à votre prise TV murale (hertzien ou câble). Il est également doté d’un double système de diffusion des signaux infrarouges, à savoir : Un diffuseur infrarouge intégré sur sa face avant. Des diffuseurs infrarouges déportés, faciles à installer et sûrs d’utilisation. Ce double système de diffusion infrarouge permet de ‘recopier’ les ordres de la télécommande distante (qui se trouve proche du téléviseur secondaire TV2), via une liaison sans fil radiofréquence à 433.92MHz. 1.2. Le récepteur appelé ‘Receiver’ : FREEline Tuner Récepteur reçoit par onde radio (2.4GHz) les signaux audio stéréo & vidéo provenant des sources vidéo transmises par le ‘Transmitter’. Il les envoie au TV secondaire (TV2) via sa prise péritel de sortie appelée « TV2 ». La transmission radio se fait par l’intermédiaire de deux canaux de fréquence (A ou B) sélectionnable par l’utilisateur grâce au bouton « SELECT ». En cas de perturbation par un système similaire à proximité, l’utilisateur doit essayer l’autre canal de fréquence. Il est doté d’un récepteur infrarouge qui capte les ondes infrarouges envoyées par la télécommande et les transmet par radiofréquence (433.92MHz) au ‘Transmitter’. Ce dernier utilise ces signaux infrarouges soit pour le contrôle de son Tuner interne, soit pour les ‘recopier’ vers la source vidéo que vous souhaitez piloter à distance (qui est normalement connectée sur « AUX »). * sources vidéo : Décodeurs numérique (TPS, Canal Satellite- Pilotime ou autres, Sky Digital, Stream, Premiere World, etc…) décodeur analogique, VCR, DVD, etc…

1.3. La télécommande universelle (4 en 1) :

Grâce à elle, vous allez pouvoir, avec une seule et même télécommande, télécommander à distance depuis TV2 (à travers murs et plafonds) d’une part le tuner TV intégré dans le « Transmitter » et d’autre part l’ap1

pareil audio/vidéo connecté sur la péritel « AUX » du Transmitter. La télécommande universelle 4 en 1 est compatible avec quasiment tous les appareils audio/vidéo et permet d’utiliser la plupart de leurs fonctions et commandes.

Pour ce faire, il vous faudra programmer l’ensemble des codes de vos appareils vidéo sur celle-ci et/ ou utiliser les touches dédiées aux commandes FREEline Tuner si vous souhaitez utiliser la fonction tuner TV. IMPORTANT : Pour utiliser la fonction Tuner TV, il est impératif d’utiliser la télécommande universelle fournie après l’avoir configurée (programmation du N° de Code. Voir chapitre 4.1) car elle seule permet de contrôler les différentes fonctions de celui-ci. De plus, il est conseillé de programmer les codes de l’ensemble des appareils vidéo reliés au FREEline Tuner (‘Transmitter’ et ‘Receiver’) sur la télécommande universelle avant de l’utiliser. 2- UTILISATION DU TUNER TV INTÉGRÉ AU FREELINE TUNER 2.1. Comment utiliser la télécommande universelle 4 en 1 fournie: Veille / Réveil

Touche de sélection des codes

NAVIGATION : Pavé numérique utilisé pour la navigation parmi les chaînes

(Entrée dans les sous-menus)

NAVIGATION : programme MENU : Flèche bas du pavé directionnel : modification d’une valeur sélectionnée

NAVIGATION : appel du menu MENU : activation/désactivation du forçage du fond bleu

Trois touches dédiées pour la télécommande à distance de trois appareils de l’utilisateur

Touche dédiée pour la télécommande de FREEline Tuner

Avant toute opération de configuration de votre système FREEline Tuner, veuillez attentivement suivre les quelques indications qui suivent pour bien comprendre le fonctionnement et les touches à utiliser de la télécommande pour la partie Tuner TV.

Il y a deux modes de fonctionnement et une même touche peut avoir une fonction différente selon le mode actif. Le mode ‘NAVIGATION’ correspond à l’utilisation ‘normale’ de visualisation d’une chaîne TV ou de l’appareil vidéo connecté sur la prise péritel « AUX ». Aucun menu n’est affiché dans ce mode. Seul le numéro et le nom de la chaîne apparaissent au moment d’un changement de n° de chaîne et ce pendant quelques secondes (environ 2 secondes). Le mode ‘MENU’ correspond à l’affichage des menus de configuration. On entre dans ce mode en appuyant sur la touche

à partir du mode ‘NAVIGATION’.

‘Programmation du N° de Code infrarouge’) et d’appuyer sur la touche

2.2. Sélection d’une chaîne en mode « NAVIGATION » (Pas de menu affiché)

–1 du numéro de chaîne).

(Incrémentation de +1 du numéro de chaîne) et

(décrémentation de

Lors de l’utilisation de ces deux touches, un système automatique permet de ‘sauter’ les numéro de chaîne qui ne sont pas valides, c’est à dire les numéros de chaîne qui n’ont pas été associés à un programme TV UHF/VHF. Ces dernières sont donc automatiquement évitées afin d’éviter les mauvais affichages. Par exemple, si seuls les numéros de chaîne 1 et 3 sont valides (un programme TV UHF/VHF leur est affecté), l’appui sur la touche

à partir de la chaîne 1 fera ‘sauter’ le numéro de chaîne directement à 3 étant donné que la chaîne 2 n’est pas valide. Ce système de saut automatique n’est pas actif lorsque la sélection du numéro de chaîne est faite directement par l’utilisation du pavé numérique. En utilisant le pavé numérique de la télécommande (touches 0 à 9). Il est alors possible de ‘sauter’ directement sur tous les numéros de chaîne sans exception. Si le numéro de chaîne est valide (un programme TV UHF/VHF lui est affecté) alors le programme TV est affiché, sinon un fond bleu est affiché, indiquant que le numéro de chaîne sélectionné est non valide.

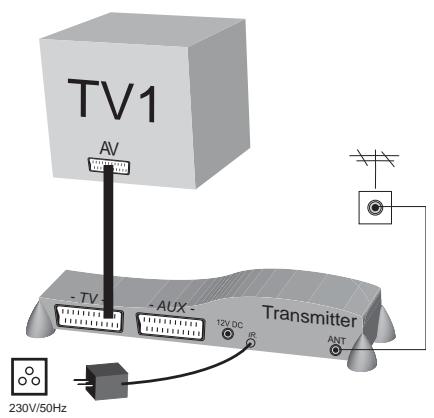

3- INSTALLATION Avant de démarrer l’installation proprement dite, veuillez noter les différences suivantes entre l’émetteur et le récepteur : NE LES CONFONDEZ PAS L ’émetteur « Transmitter », est reconnaissable par ses deux prises péritel s’appelant « AUX », « TV » et la prise «ANT» situées sur sa face arrière. Il doit être installé à proximité immédiate de la source vidéo*

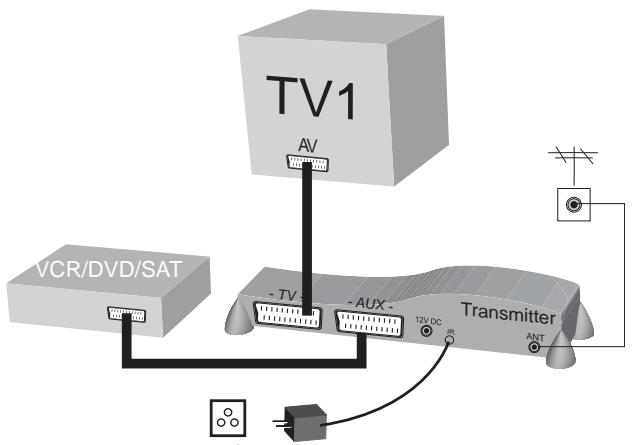

à transmettre et du téléviseur principal (TV1). (* sources vidéo : Décodeurs numérique (TPS, Canal satellite, Sky Digital, Stream, Premiere World, etc…) décodeur analogique, VCR, DVD, etc…)

Le récepteur « Receiver », est reconnaissable par sa prise péritel unique s’appelant « TV2 » située sur sa face arrière. Il doit être installé à proximité immédiate du téléviseur secondaire (TV2).

Sur le ‘Receiver’ : a. Débranchez le cordon secteur du ‘Receiver’, si ce dernier est branché. b. Appuyez sur le bouton SELECT. c. Tout en maintenant le bouton SELECT enfoncé, rebranchez le câble secteur. d. Les deux LEDs (se trouvant sous A et B) se mettent à clignoter pour indiquer que le ‘Receiver’ est prêt. e. Relâchez le bouton SELECT. f. Les LEDs indiquent maintenant le N° de code couramment sélectionné : N° de Code 1 2 3 N° de Code 1 2 3 Tuner commandera également l’appareil en question. d’un appareil se trouvant à proximité du ‘Transmitter’. Dans ce cas, il vous sera impossible de com mander l’appareil en question au moyen du retour de télécommande. Si un des points évoqués ci-dessus pose problème, recommencez l’opération en choisissant et programmant un autre N° de code dans le ‘Receiver’ ET dans la télécommande. Essayez les quatre codes si le problème persiste. 4- LES MENUS DE RÉGLAGES ET DE CONFIGURATIONS (MODE MENU) Différents menus peuvent être affichés. Ils ont tous sur la ligne la plus basse une aide contextuelle (aide en ligne) indiquant les touches de la télécommandes utilisables ainsi que leurs actions.

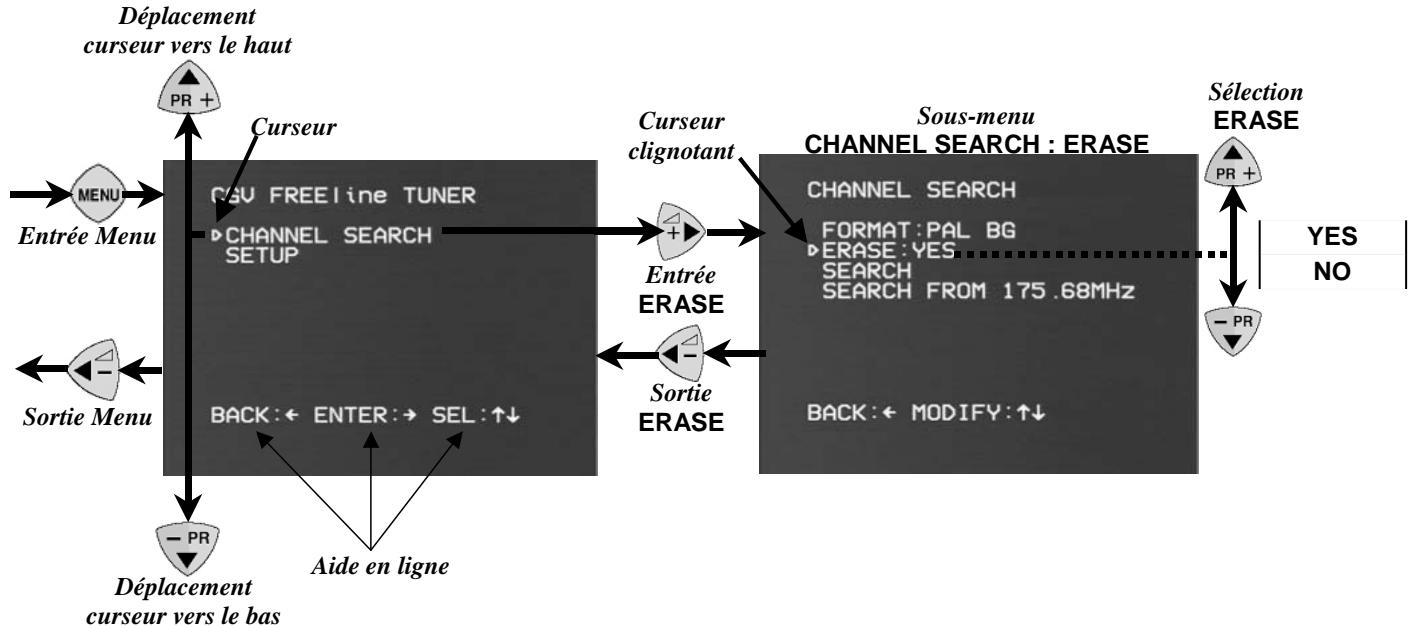

4.1. Le MENU PRINCIPAL et ses deux sous-menus

Lors de sa première mise en route, votre FREEline Tuner devra faire l’objet d’un certain nombre de réglages et configurations (exemple : réglages des canaux TV, etc…). Ces réglages et configurations se font par l’intermédiaire des menus et sous-menus. Tous les réglages et configurations effectués dans les menus et sous-menus seront sauvegardés et rappelés à chaque mise sous tension de FREEline Tuner. Pour entrer dans le mode ‘MENU’ (accès au menu principal) : Appuyez sur la touche de votre télécommande. Le menu principal apparaît sur votre TV2 et vous donne accès à deux sous-menus : CHANNEL SEARCH : Il s’agit du sous-menu permettant l’INSTALLATION des chaînes (Recherche des programmes TV UHF/VHF). SETUP: Menu de CONFIGURATION des chaînes: - Modification des paramètres : Nom, Fréquence, Format vidéo et association à un décodeur. - Sauvegarde des paramètres - Copie de la chaîne sélectionnée sur une autre - Echange de la chaîne sélectionnée avec une autre - Effacement de la chaîne sélectionnée (ce qui la rendre non valide) 4.2. Programmation des chaînes sur TV2 : a. Sélection du format ( Pal BG/ SECAM…) Le sous-menu CHANNEL SEARCH permet d’effectuer la recherche automatique par le Tuner intégré de tous les programmes TV disponibles. Chaque recherche se fait dans un format de couleur donné. Il est donc nécessaire, avant de lancer la recherche, de choisir le FORMAT de couleur (SECAM L pour la France, PAL BG pour les programmes allemands…). Déplacement curseur vers le haut

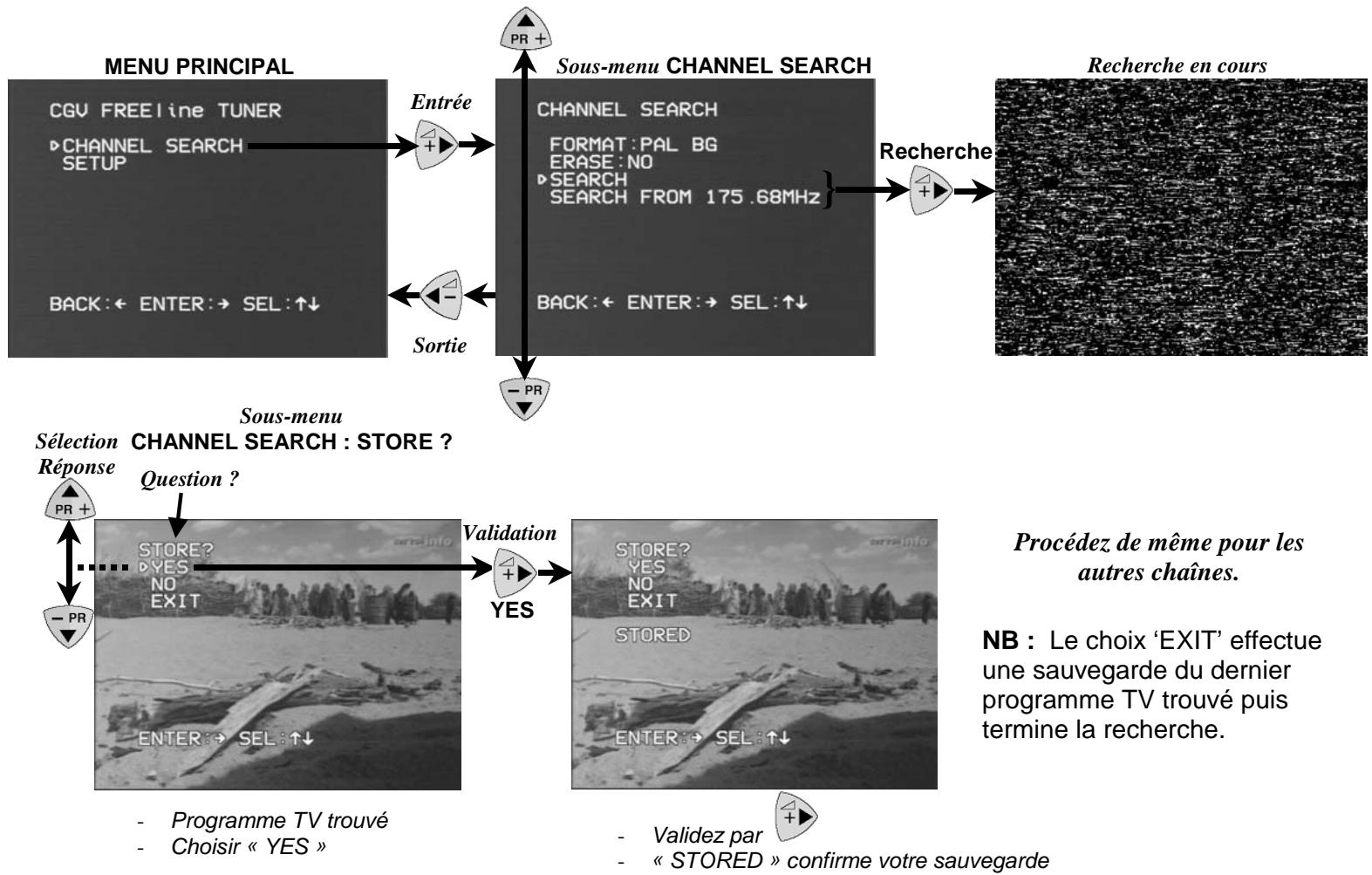

Sous-menu CHANNEL SEARCH MENU PRINCIPAL Entrée

Une fois la recherche des chaînes lancée, le FREEline Tuner s’arrête à chaque fois qu’une chaîne est trouvée ou s’il est arrivé à la fin de la recherche ( 863.25 MHz ). Dans ce dernier cas, il revient au menu principal. A chaque chaîne trouvée, FREEline Tuner affiche automatiquement un sous-menu permettant à l’utilisateur de conserver ou de rejeter le programme TV UHF/VHF trouvé. Il est également possible de terminer la recherche directement à partir de ce sous-menu. 6

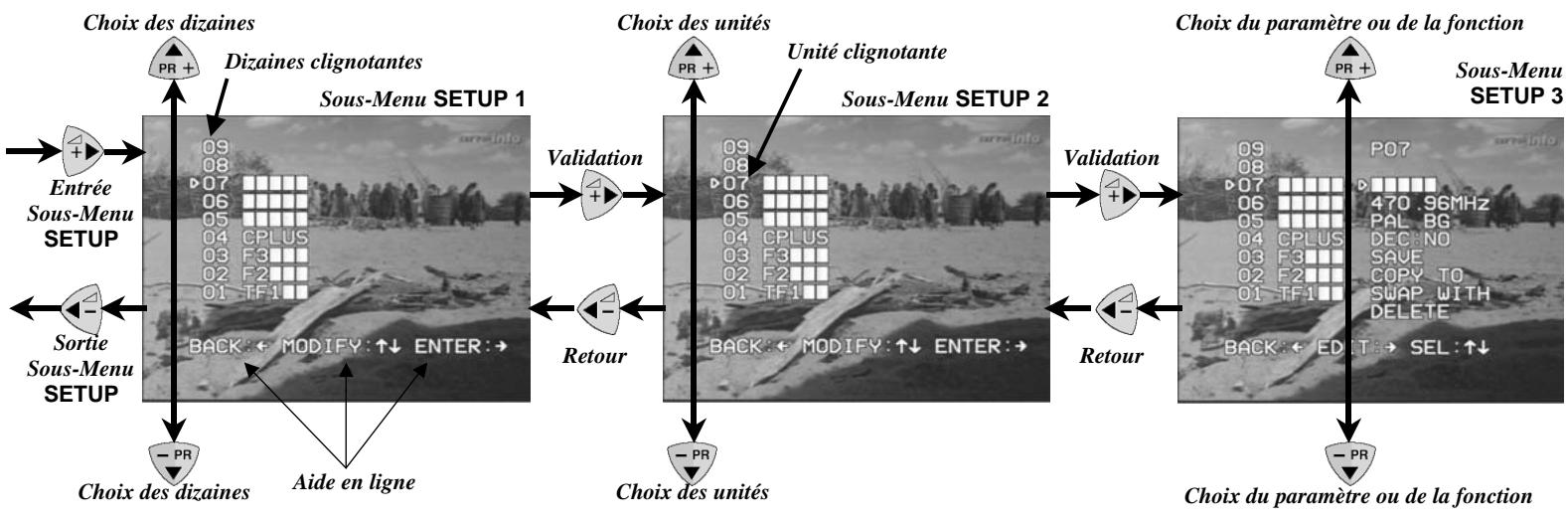

4.3. Paramétrer les chaînes programmées : a. Sélection du Numéro de chaîne à configurer

Pour pouvoir configurer une chaîne, vous devez d’abord sélectionner le numéro de la chaîne que vous désirez modifier. Choix des dizaines

Choix du paramètre ou de la fonction

Choix du paramètre ou de la fonction

ASTUCE (Rappel) : Lorsque l’on se trouve dans un menu de configuration et qu’un programme TV est visible en fond, l’appui sur la touche vous permet de forcer le fond bleu. L’image de la chaîne n’est alors plus visible. Il est parfois nécessaire d’utiliser cette fonction pour continuer de voir les menus dans certains cas où le signal vidéo est trop mauvais, empêchant un affichage correct des menus. Un rectangle blanc en haut à droite de l’écran indique que le fond bleu est couramment forcé par l’utilisateur. Un nouvel appui sur la touche vous permet de désactiver cette fonction et donc de visualiser à nouveau la chaîne courante si celle-ci est valide.

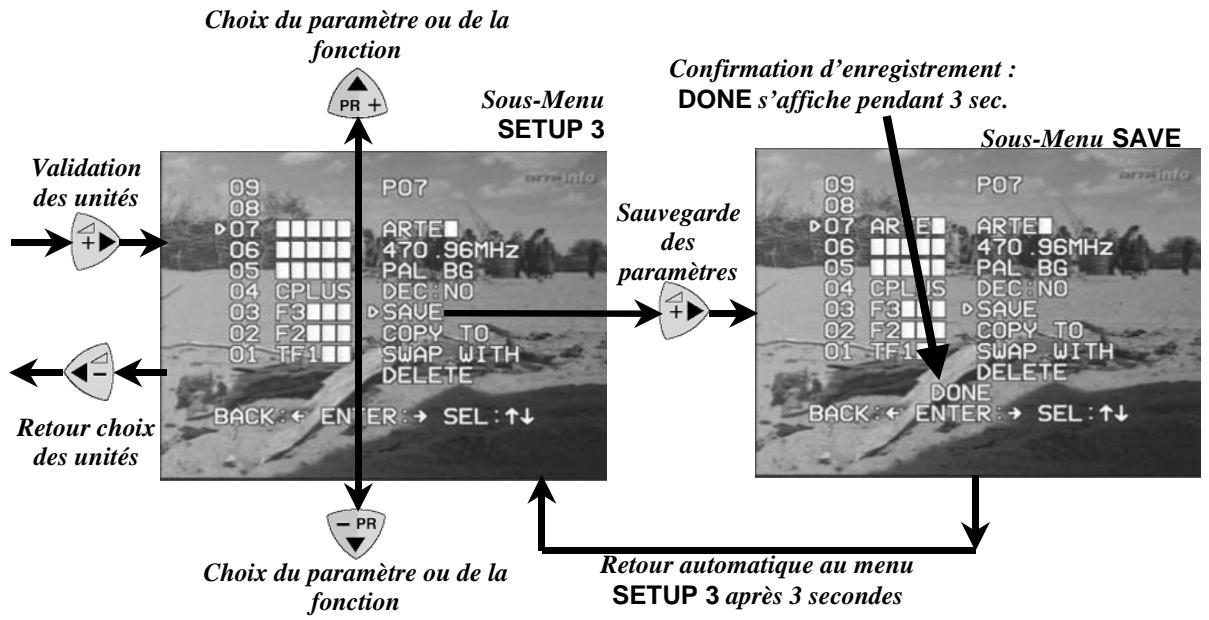

Toutes les modifications effectuées sur les paramètres décrits dans les paragraphes suivants doivent être sauvegardées par l’utilisateur, sous peine d’être définitivement perdues. (c.f. paragraphe ‘Menu SETUP : Sauvegarde des paramètres d’une chaîne’) b. Entrer le nom de la chaîne 1° lettre en cours d’édition et curseur clignotent

Choix du paramètre ou de la fonction

Sous-Menu SETUP 3 Validation des unités

Choix du paramètre ou de la fonction

Sous-Menu SETUP 3 Validation des unités

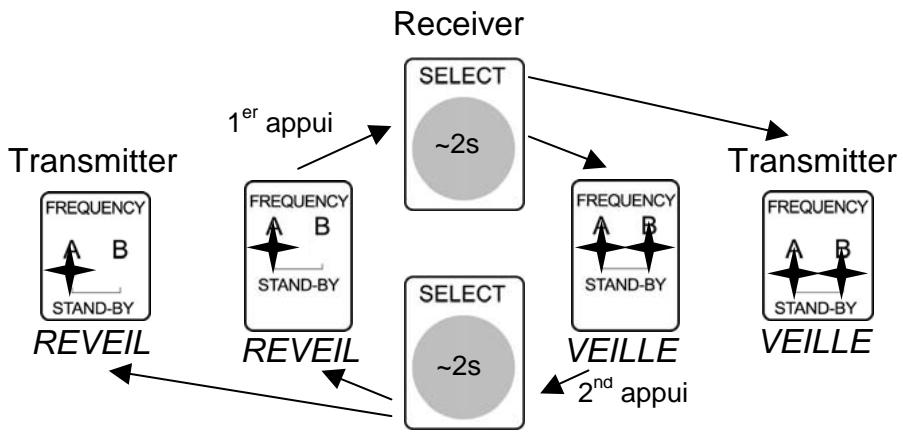

Le mode veille se visualise par l’allumage simultané des voyants rouges A et B (voir schéma ci-après) en face avant du « Transmitter » et du « Receiver ».

Le mode veille peut être activé de deux manières différentes: Par un appui “ LONG “ (~ 2 secondes) sur le bouton « SELECT » du ‘Receiver’. Dès que les deux voyants A et B s’allument simultanément, relâchez immédiatement le bouton « SELECT ». L’ordre de mise en veille sera alors automatiquement envoyé au « Transmitter » qui se mettra lui aussi en veille. Par un appui “ LONG “ (~ 2 secondes) sur le bouton « SELECT » du ‘Transmitter’ puis sur celui du « Receiver ». 5.3. Mode “ réveil “ Cette fonction vous permet de mettre le système en mode “ Réveil “. Le mode réveil se visualise par l’allumage du voyant rouge de la fréquence : A ou B en face avant du « Transmitter » et du « Receiver ». Le système se réveille sur la même fréquence et sur la même sélection de source vidéo qu’avant sa mise en veille. Le mode réveil est activé de trois manières différentes: Automatiquement lors de la mise sous tension (230V/50Hz) du « Receiver ». Par un appui “ LONG “ (~ 2 secondes) sur le bouton « SELECT » du « Receiver ». Dès qu’un des deux voyants A ou B s’éteint, relâchez immédiatement le bouton « SELECT ». L’ordre de réveil sera alors automatiquement envoyé au ‘Transmitter’ qui se réveillera lui aussi. Par un appui “ LONG “ (~ 2 secondes) sur le bouton « SELECT » du « Transmitter » puis sur celui du « Receiver ».

Tuner ne peut fonctionner que si le « Transmitter » et le « Receiver » sont tous les deux sur la même fréquence A ou B! 5.5. Source vidéo regardée sur le TV principal (TV1) : La source audio/vidéo connectée sur la prise péritel « AUX » du « Transmitter » peut être regardée à tout moment sur votre téléviseur principal via le câble péritel connecté sur la prise péritel « TV » du « Transmitter ». Avec le FREEline Tuner, vous ne pouvez pas regarder sur votre TV principal les programmes issus du tuner intégré dans le ‘Transmitter’. Toutefois, ces mêmes programmes issus du Tuner intégré à FREEline Tuner sont disponibles sur la péritel « AUX », pouvant ainsi être enregistrés sur un magnétoscope ou bien utilisés par un décodeur. Nota : Même si le système FREEline Tuner est en mode « veille », l’appareil vidéo relié sur la prise péritel « AUX » pourra continuer d’être regardé sur le TV principal. 5.6. Sélection de la source vidéo transmise et regardée sur le TV secondaire (TV2) : Pour regarder la source vidéo connectée à la prise « AUX » du ‘Transmitter’ : Sélectionner la chaîne 0 en utilisant sur la télécommande 4 en 1 fournie la touche sur la chaîne 0) ou bien la touche

(autant de fois que nécessaire pour ‘descendre’

(Saut direct sur la chaîne 0).

Pour regarder les chaînes TV provenant du tuner intégré du ‘Transmitter’, sélectionner une chaîne ayant un numéro autre que 0 en utilisant les touches 0 à 9 (pavé numérique) ou les touches

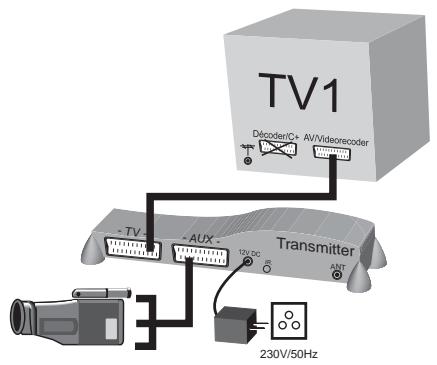

6- AUTRES BRANCHEMENTS

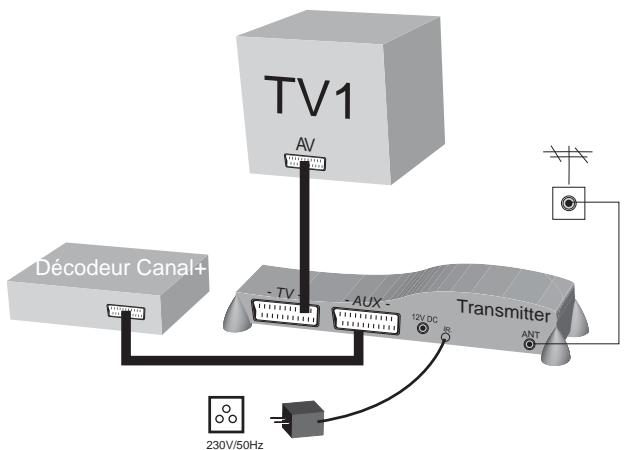

FREEline Tuner « Transmitter », directement ou par l’intermédiaire de votre magnétoscope VHS. Configurer correctement le menu de votre système FREEline Tuner. Pour la chaîne dédiée à CANAL + (ex : 4), il faut activer « DEC : YES » dans les options de configuration proposées (cf. chapitre 6.9 ‘Modifier l’association d’un décodeur à un numéro de chaîne’).

‘Sous-menu CHANNEL SEARCH : SEARCH et SEARCH from XXX.XXMHz’)

REMARQUES GENERALES :

La prise péritel d’entrée « AUX » correspond à la chaîne n° 0. Aussi, pour obtenir l’image de l’appareil vidéo branché sur l’entrée péritel « AUX », il faut sélectionner la chaîne 0. Pour cela, utiliser les touches : (autant de fois que nécessaire pour ‘descendre’ sur la chaîne 0) ou (Saut direct sur la chaîne 0). Le TV secondaire n’a pas besoin d’avoir un tuner TV (par exemple moniteur LCD ou écran PLASMA). Exemples de décodeurs numériques connectables sur la péritel « AUX » : TPS, Canal Satellite (FREEline Tuner est compatible avec PILOTIME), NOOS, Première World, Sky Digital, Stream, Via Digital, etc... D’autres combinaisons de branchement sont possibles. 6.5. Réception sur TV2 : Veuillez vous référer au Guide d’installation rapide (feuille A4) chapitre « Receiver ». Il faut obligatoirement mettre votre TV2 sur le canal « AV » à l’aide de sa télécommande pour pouvoir regarder les images fournies par le ‘Receiver’ FREEline Tuner. 6.6. La diffusion infrarouge du « Transmitter » : Pour commander votre source vidéo externe connectée au « Transmitter » sur la péritel « AUX », deux méthodes de diffusion infrarouge peuvent être utilisées : Utilisation du diffuseur infrarouge interne : Ce système utilise le principe de réflexion sur les murs, les meubles ou les objets pour la diffusion des signaux infrarouges. Il faut donc trouver la bonne position du « Transmitter » pour assurer que les ondes infrarouges, après réflexion, soient bien reçues par l’appareil à commander. Utilisation des diffuseurs infrarouges déportés (voir schéma…). Ils doivent être connectés à l’arrière du ‘Transmitter’ et être collés devant le capteur infrarouge de la source audio/vidéo à télécommander à distance. Ce deuxième système est beaucoup plus sûr d’utilisation que le premier et ne demande pas d’essai de fonctionnement ou de mise au point particulier.

Choix du paramètre ou de la fonction Sous-Menu SETUP 3 Validation des unités

Choix du paramètre ou de la fonction

Choix du paramètre ou de la fonction Edition option décodeur et Sélection curseur clignotent

DECODER Sous-Menu DECOD Sous-Menu

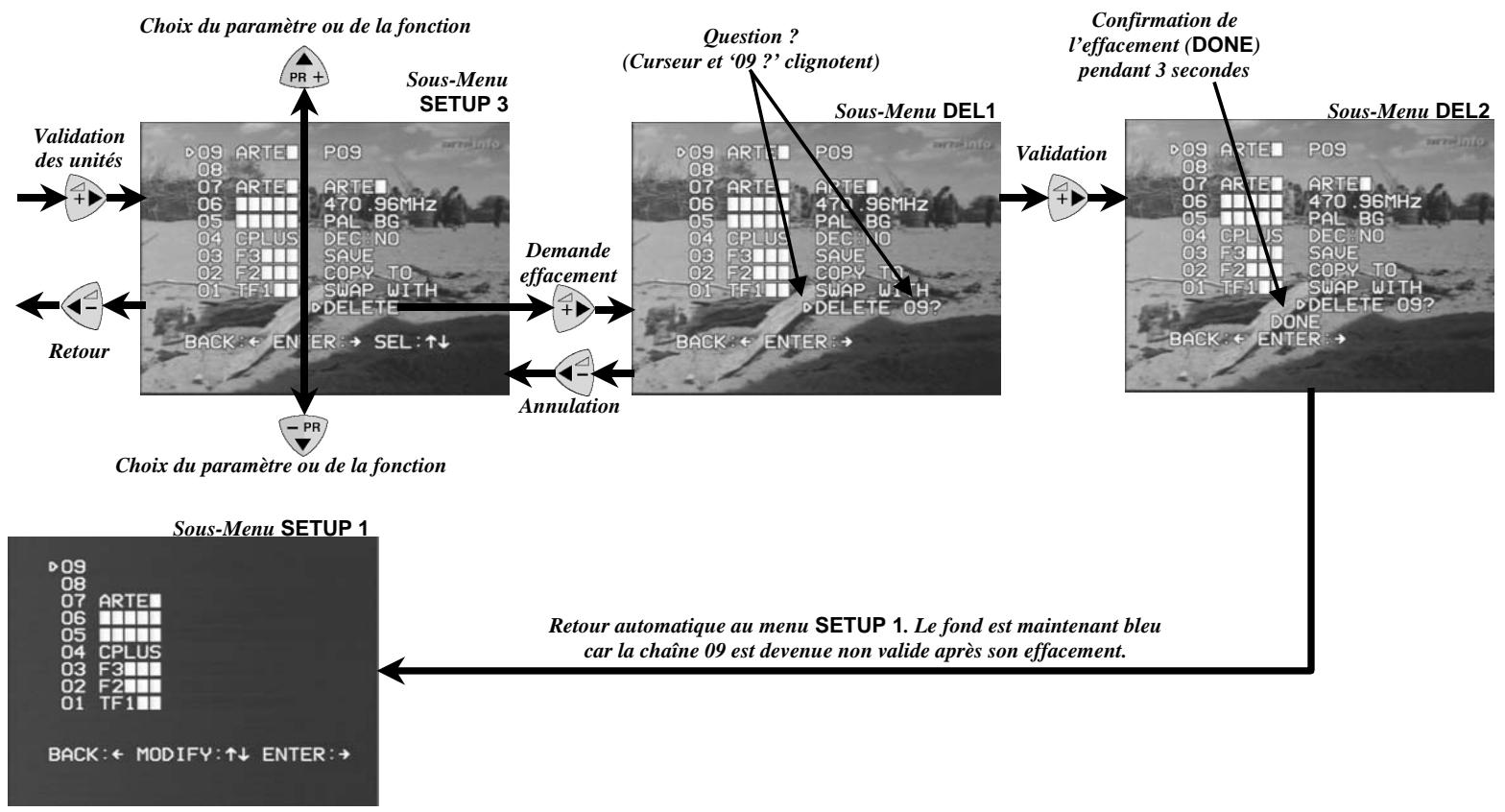

Copie de la chaîne en cours sur une autre (COPY) : La destination peut être n’importe quelle chaîne parmi les 99 possibles, qu’elle soit valide ou non. Attention, dans le cas où la destination est une chaîne valide, cette dernière sera écrasée par la copie sans qu’il soit possible de revenir en arrière. Echange de deux chaînes (SWAP) : La chaîne avec laquelle l’échange va se faire peut être n’importe quelle chaîne parmi les 99 possibles, qu’elle soit valide ou non.

Choix du paramètre ou de la fonction

Unités du numéro de chaîne de destination à sélectionner (Unité clignotante) Sous-Menu COPY/SWAP 2 Validation des unités de la chaîne de destination

Retour Annulation Image de la chaîne de destination (Ici, chaîne 09 non valide donc écran bleu)

Sous-Menu COPY/SWAP 4

Choix du paramètre ou de la fonction

UHF/VHF. Pour ce faire, il faut aller dans le sous-menu SETUP en sélectionnant une chaîne non programmée dans la liste des chaînes puis de modifier ‘à la main’ sa fréquence et son format vidéo. Si vous désirez conserver vos modifications, il faut ensuite effectuer la sauvegarde des paramètres (option

« SAVE » ). Cela aura pour effet de rendre la chaîne valide et de l’afficher à l’écran.

Si vous programmez des paramètres incorrects (fréquence, format vidéo) il se peut que les menus et sous-menus ne parviennent plus à s’afficher correctement sur l’écran.. Dans ce cas utilisez la touche , pour forcer manuellement le fond d’écran en bleu et ainsi faire réapparaître immédiatement les menus et sous-menus. 8- ESSAIS DE FONCTIONNEMENT Une fois l’ensemble des branchements réalisés, veuillez mettre les appareils sous tension (230V/ 50 Hz). 8.1. Essais au niveau du TV principal Allumez votre TV principal ainsi que le FREEline Tuner ‘Transmitter’ Allumez votre appareil vidéo qui est connecté sur la péritel « AUX » de FREEline Tuner ‘Transmitter’. Vérifiez que vous obtenez bien sur le TV principal, l’image venant de votre appareil vidéo. Nota : Si vous n’obtenez pas l’image de votre appareil vidéo, reportez-vous au chapitre “EN CAS DE DIFFICULTES”. 8.2. Réglage du téléviseur secondaire 1. Allumez votre téléviseur secondaire TV2. 2. Placez-vous sur le programme “ AV “ de votre téléviseur TV2 en utilisant sa télécommande ou bien en utilisant la télécommande universelle fournie (après avoir inséré les piles, en respectant la polarité, et après avoir entré le code de votre téléviseur TV2). Vérifiez bien que vous obtenez les images venant de votre FREEline Tuner « Transmitter ». L’image visualisée en tout premier est celle du menu Principal du FREEline Tuner : 3. Entrez dans le menu CHANNEL SEARCH et démarrer la recherches des programmes TV UHF/VHF en suivant les instructions décrites dans le paragraphe ‘Sous-menu CHANNEL SEARCH : SEARCH et SEARCH FROM XXX.XXMHz’. 4. Vérifiez également que vous obtenez bien l’image venant de l’appareil vidéo branché sur la prise « AUX » du « Transmitter », en appuyant sur la touche

de la télécommande universelle 4 en 1 fournie.

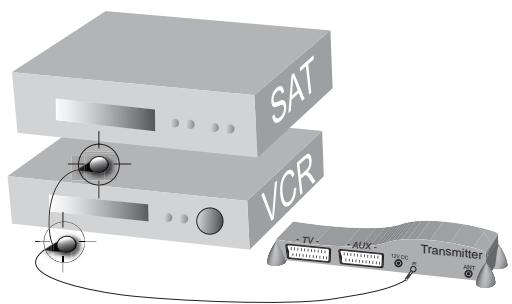

Veillez à toujours diriger la télécommande universelle 4 en 1 fournie et/ou la télécommande de l’appareil vidéo que vous souhaitez piloter à distance vers la face avant du FREEline Tuner

« Receiver » (C’est là que se trouve son capteur infrarouge). 8.3. Essais du retour de télécommande : Vérifiez que le retour de télécommande fonctionne correctement. Pour cela, pointez, vers la face avant du « Receiver » FREEline Tuner, la télécommande universelle servant à le piloter. Appuyer sur la touche ondaire.

et vérifier que le menu principal apparaît sur votre téléviseur sec-

Vous pouvez aussi pointer, vers la face avant du « Receiver » FREEline Tuner, la télécommande de l’appareil vidéo que vous regardez sur le TV2 et que vous souhaitez télécommander à distance. Par exemple, pour un DVD ou un magnétoscope, appuyez sur les touches Lecture- Play ou Stop et vérifiez que l’action s’effectue bien.

Nota : Si le retour de télécommande ne fonctionne pas, reportez vous au chapitre « EN CAS de DIFFICULTES ». 14

9- EN CAS DE DIFFICULTES Problèmes

mauvaise qualité sur le

Pas d'image sur le TV2

(écran noir ou bleu)

La distance utile maximale entre le ‘Transmitter’ et le ‘Receiver’ est de ~50m*, vérifiez le respect de ces limites. Vérifiez si les éléments (TV2, sources vidéo, 'Transmitter', 'Receiver') sont allumés. Sélectionnez le programme " AV " sur le TV2, à l'aide de votre télécommande. cf. Guide d'installation rapide pt. 16. Vérifiez que la source vidéo à transmettre est raccordée sur la prise AUX (réglage par défaut) du ‘Transmitter’. cf. Guide d’installation rapide pt. 2. Vérifiez que le ‘Transmitter’ et le ‘Receiver’ sont tous les deux sur la même fréquence (A ou B). Sélectionnez la bonne source vidéo : appui sur la touche 0 pour avoir la chaîne de l’appareil branché sur le ‘Transmitter’ ou appui sur le pavé numérique pour sélectionner la chaîne tuner. cf. § 2.2. Vérifiez le bon raccordement des cordons péritel. Allumez la source vidéo que vous aimeriez visionner (DVD, TPS, etc…). Sélectionnez la bonne source vidéo : appui sur la touche 0 pour avoir la chaîne de l’appareil branché sur le ‘Transmitter’ ou appui sur le pavé numérique pour sélectionner chaîne tuner. cf. § 2.2. Sélectionnez le programme "AV" sur le TV2, à l’aide de sa télécommande ou bien de la télécommande universelle fournie (si programmée). cf. Guide d'installation rapide pt.16 Pointez la télécommande vers le 'Receiver' et veillez à ce qu'il n'y ait aucun obstacle entre les deux. cf. Guide d'installation rapide pt. 17 Vérifiez que vous utilisez la télécommande de la source voulue ou que la télécommande universelle fournie a bien été programmée. cf. § 2.1. Pour cela, testez différentes touches de votre télécommande universelle en pointant celle-ci directement vers la source vidéo que vous souhaitez télécommander (source située près du ‘Transmitter’). Repositionnez le diffuseur infrarouge sur la source à commander en le collant bien en face de la cellule infrarouge de la source à commander. cf. § 6.6. Vérifiez qu’aucun autre appareil sans fil en 433MHz (casque ou enceintes sans fil, etc.) ne soit allumé. La distance utile maximale entre la télécommande et le ‘Receiver’ est de ~7m. Vérifiez le respect de cette limite. Allumez la source vidéo que vous aimeriez visionner sur TV1 (DVD, TPS, etc.). Vérifiez que vous avez bien connecté le câble péritel entre votre TV principal (TV1) et la prise « AUX » du ‘Transmitter’. cf. Guide d’installation rapide pt. 1. Effectuez un appui court sur le bouton du ‘Transmitter’ pour activer la fonction AV (cf. § 5.1.).

Remarques générales :

1. La qualité de l’image et du son peuvent être influencées par l’utilisation d’un four à micro-ondes. D’autres systèmes sans fil (Bluetooth, réseaux locaux LAN sans fil, WIFI, etc…) peuvent aussi dégrader la qualité de l’image et du son. 2. Ce système sans fil ne se limite pas à une seule pièce ou maison! En effet, toute personne se trouvant à proximité de votre domicile (jusqu’ à ~50m) détenant un système similaire pourrait recevoir les programmes transmis par le FREEline Tuner. 3. Il n’est pas conseillé d’utiliser un téléviseur comme source vidéo car vous seriez contraint de regarder le même programme sur les 2 TVs. 4. Certains magnétoscopes intégrés et/ou certains combinés TV-magnétoscopes ne peuvent pas être utilisés avec le ‘Transmitter’ FREEline Tuner (cela dépend de la marque et du type) car ils ne disposent pas de “sortie” péritel adéquate. 5. Sécurité des ondes radio: Quand il est allumé, votre FREEline Tuner transmet et reçoit des ondes radio. Il respecte dans ce cadre les normes qui s’y appliquent. 15

10- CARACTERISTIQUES TECHNIQUES Généralités :

Dimensions : 255x125x47mm
