Type de produit	Lecteur multimédia / Enregistreur PVR (Personal Video Recorder)
Marque	DVICO
Modèle	TVIX HD R-3300
Processeur	RT1282 200 MHz
Mémoire	128 Mo
Affichage VFD	7 caractères alphanumériques, 5 digits numériques
Formats vidéo supportés	.mpg, .mpeg, .avi, .divx, .vob, .tp, .ts, .trp, .dat, .iso, .ifo, .m2t ; codecs : AVI, MPEG1/2/4 (Xvid), IFO, ISO, VOB, DAT, TP
Résolution vidéo maximale	1920×1080i
Formats audio supportés	MP3, WMA, AAC, Ogg, AC3, WAV, RPCM ; DTS pass-through et mixage bas
Formats photo supportés	JPEG, JPG (sauf JPEG progressif)
Sorties vidéo	HDMI 1.1, composante, S-Vidéo, composite
Sorties audio	Numérique : coaxiale, optique ; analogique : stéréo
Entrée A/V	Composite et S-Vidéo
Connectivité	2 ports USB 2.0 Host, 1 port USB 2.0 PC, réseau filaire, WiFi optionnel
Disque dur interne	3,5 pouces SATA, NTFS ou FAT32 (NTFS requis pour PVR)
Tuner TV	Optionnel (modèle R-3300 : entrée A/V + tuner optionnel)
Alimentation	90–250 V, adaptateur secteur
Dimensions (L×P×H)	183 × 139 × 75 mm
Ventilation	Ventilateur 40 mm sans balai, vitesse variable avec capteur de température
Langues d'interface	Anglais, français, allemand, espagnol, italien, suédois, tchèque, russe, japonais, chinois, coréen
Fonctions principales	Lecture vidéo/audio/photo, enregistrement PVR, timeshifting, EPG, programmation d'enregistrement, copie de fichiers, protection par mot de passe, lecture réseau (NFS/SAMBA), mise à jour firmware
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; essuyer avec un chiffon sec
Sécurité	Ne pas démonter, ne pas exposer à l'humidité ou à la chaleur, utiliser des câbles recommandés
Garantie et réparabilité	Consulter le service après-vente agréé ; toute ouverture annule la garantie

FOIRE AUX QUESTIONS - TVIX HD R-3300 DVICO

Comment connecter le TViX HD R-3300 à la télévision ?

Utilisez la sortie HDMI, composante, S-Vidéo ou composite selon votre téléviseur. La connexion HDMI offre la meilleure qualité. Branchez le câble, puis allumez le TViX et sélectionnez l'entrée correspondante sur votre TV.

Quel format de disque dur est nécessaire pour la fonction PVR (timeshift et enregistrement) ?

Le disque dur interne doit être formaté en NTFS. Le système FAT32 n'est pas compatible avec le timeshifting ni l'enregistrement direct.

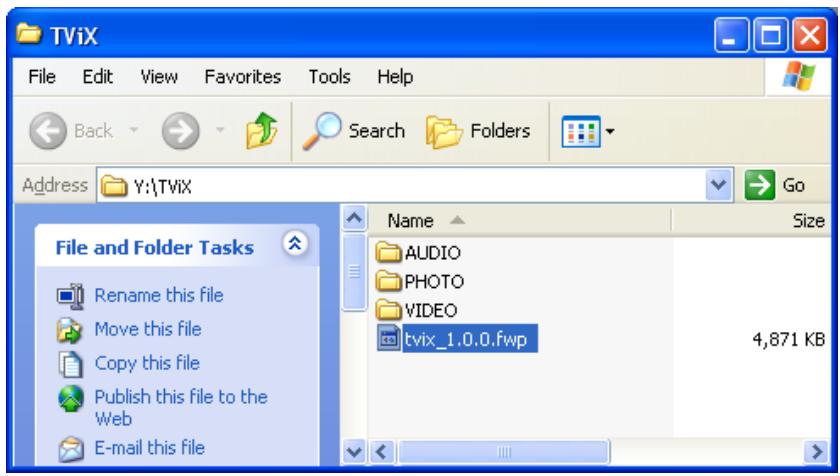

Comment mettre à jour le firmware du TViX ?

Téléchargez le dernier firmware sur www.dvico.com, copiez le fichier (ex: TViX1.0.0.fwp) à la racine du disque dur interne (ou sur une clé USB), puis sélectionnez-le depuis l'écran d'accueil et validez. Le TViX redémarrera automatiquement après la mise à jour.

Que faire si le TViX n'affiche rien à l'écran ?

Appuyez plusieurs fois sur le bouton TV OUT de la télécommande (toutes les 3 secondes) pour basculer entre les résolutions de sortie. Vérifiez aussi le câble et l'entrée TV sélectionnée.

Comment utiliser la fonction timeshifting ?

En mode TV numérique, appuyez sur OK pour geler l'image (mise en pause temporaire). Appuyez à nouveau sur OK pour reprendre la lecture là où vous vous étiez arrêté. Cette fonction nécessite un disque dur en NTFS.

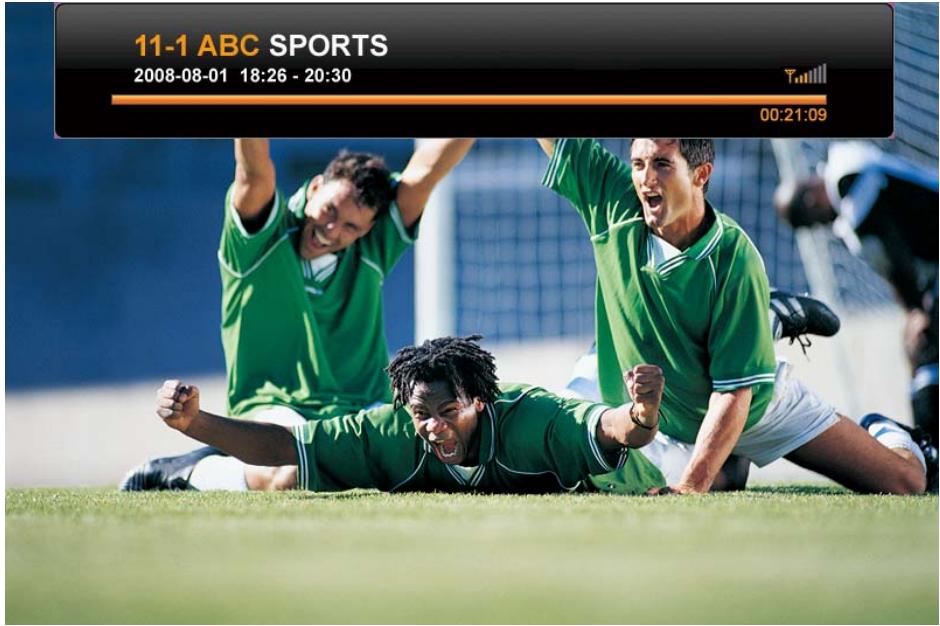

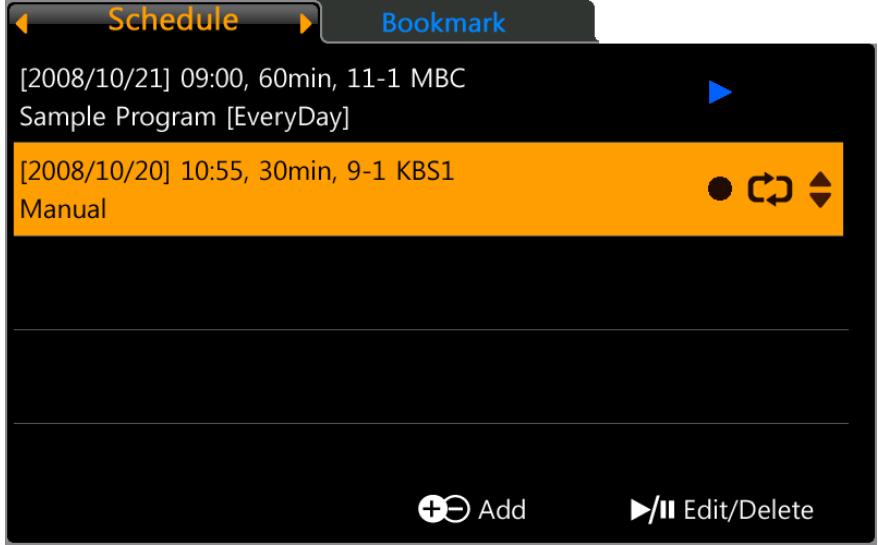

Comment enregistrer un programme TV ?

Pendant la visualisation d'une chaîne, appuyez sur REC. Vous pouvez prédéfinir une durée en appuyant plusieurs fois sur REC (30 min, 60 min, etc.). L'enregistrement s'arrête automatiquement à la fin du programme ou lorsque l'espace disque est insuffisant.

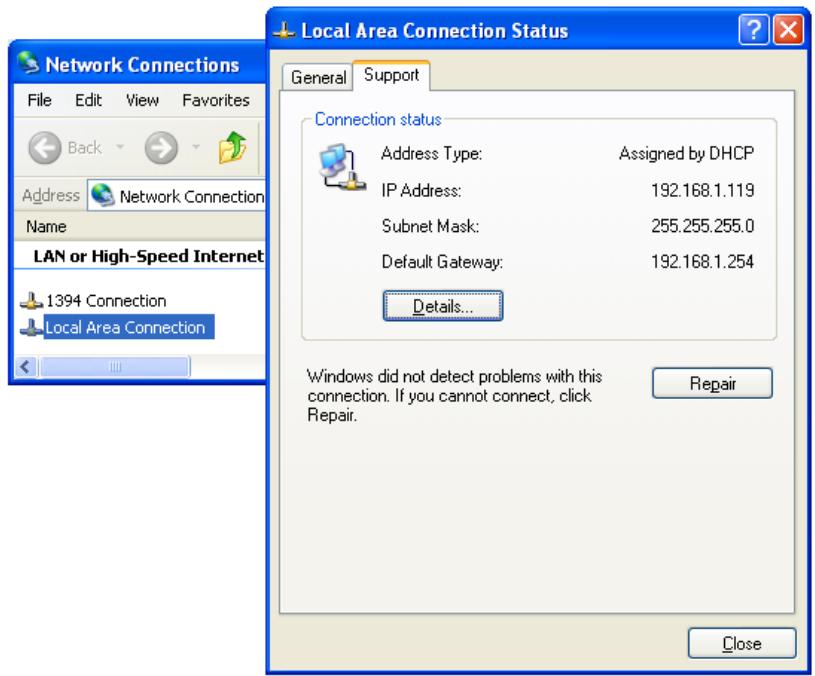

Comment connecter le TViX à un réseau domestique ?

Utilisez un câble Ethernet reliant le TViX à votre routeur (câble droit) ou directement à un PC (câble croisé). Pour le WiFi, branchez un adaptateur USB WiFi compatible et configurez-le dans le menu SETUP > Network.

Le TViX ne lit pas mes fichiers vidéo. Que vérifier ?

Assurez-vous que le fichier utilise un codec supporté (MPEG-1/2/4, Xvid, etc.) et qu'il n'est pas protégé par un mot de passe. Vérifiez aussi l'intégrité du disque dur via Check Disk dans le menu SETUP.

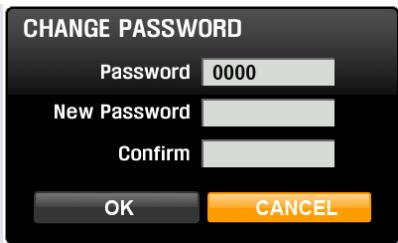

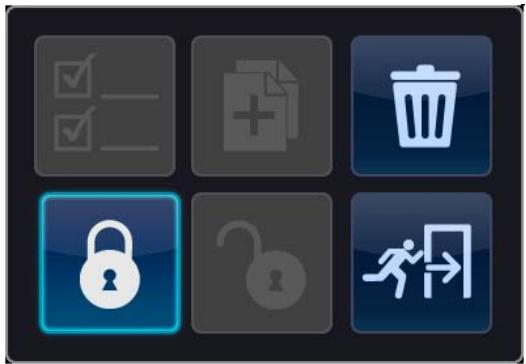

Comment protéger un dossier par mot de passe ?

Dans l'explorateur de fichiers, sélectionnez le dossier, appuyez sur FUNCTION et choisissez l'icône de mot de passe. Entrez un code numérique (1 à 8 chiffres) avec les touches numériques de la télécommande. Pour retirer le mot de passe, répétez l'opération.

Est-il possible de lire des fichiers depuis une clé USB ou un disque externe ?

Oui, branchez le périphérique sur l'un des ports USB Host (avant). Appuyez sur la flèche gauche de la télécommande pour basculer entre le disque interne et le périphérique USB. Vous pouvez ainsi naviguer et lire les fichiers directement.

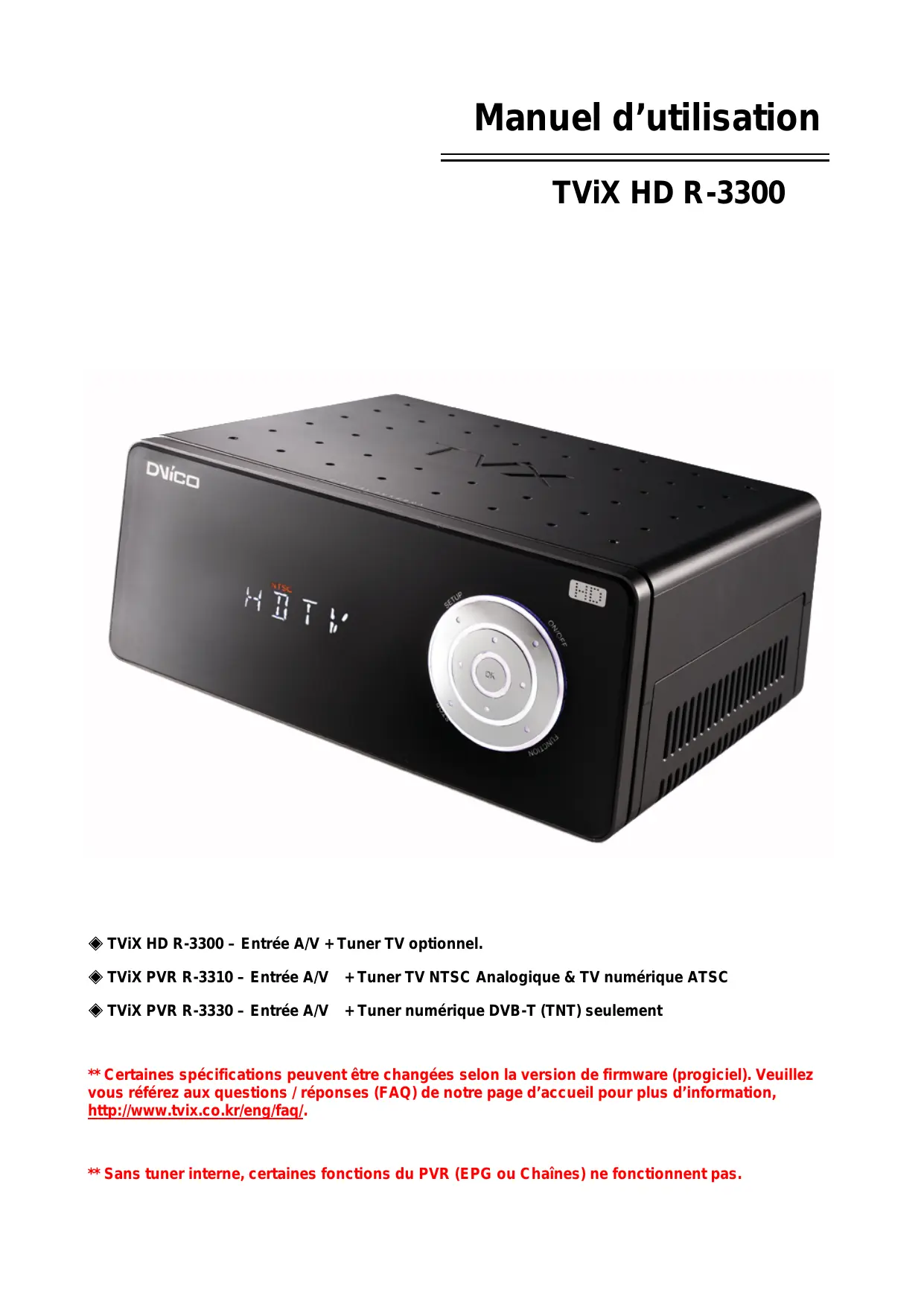

MODE D'EMPLOI TVIX HD R-3300 DVICO

TViX HD R-3300 - Entrée A/V + Tuner TV optionnel. TViX PVR R-3310 - Entrée A/V + Tuner TV NTSC Analogique & TV numérique ATSC. TViX PVR R-3330 - Entrée A/V + Tuner numérique DVB-T (TNT) seulement.

** Certaines spécifications peuvent être modifiées selon la version du firmware (progiciel). Veuillez vous référer aux questions / réponses (FAQ) de notre page d'accueil pour plus d'informations, http://www.tvix.co.kr/eng/faq/.

** Sans tuner interne, certaines fonctions du PVR (EPG ou Chaînes) ne fonctionnent pas.

Note de sécurité

Ne pas essayer de démonter ou de modifier le TViX. Cela peut être la cause de mauvais fonctionnement ou d'incendie.

Ne placez pas le TViX dans un lieu exposé à la poussière, à l'humidité, à l'eau, à l'huile, à la pluie et au vent.

Ne pas brancher le câble électrique d'alimentation avec des mains mouillées ou ne pas utiliser un câble ou prise défectueux. Cela peut provoquer une électrocution ou un incendie.

Placez tout élément magnétique à proximité tel que des hauts-parleurs peut effacer ou causer des dommages aux données continues sur le disque dur.

Garder le TViX éloigné de sources de chaleur tel que l'exposition directe au soleil, appareils de chauffage, etc. Placez-le dans un lieu bien ventilé et veuillez vous assurer que l'air circule librement autour de l'appareil.

Ne faites pas tomber le disque dur. Cela peut causer des dommages critiques du disque dur.

La prise de courant doit être installée à proximité de l'équipement et facilement accessible. Débranchez le câble secteur lorsque vous n'utilisez pas l'appareil pendant une longue période.

Précautions d'utilisation

Lire les conseils d'utilisation suivants avant d'utiliser le Disque Dur TViX.

Vérifier que le courant est éteint au moment de connecter le câble A/V entre le TViX et la TV. - Pour nettoyer le TViX, débrancher le cordon électrique et essuyer avec un chiffon sec. - Lors de la connexion à un ordinateur avec le câble USB, le Disque Dur TViX se comporte comme une clé USB externe (il n'y a alors aucune sortie vidéo/audio et l'écran VFD indique USB ACTIF). En mode de lecture TViX normal, déconnecter le câble USB connecté à l'ordinateur et activer le Disque Dur TViX. - Lorsque le Disque Dur TViX est en mode lecture et que le câble USB est connecté à l'ordinateur, une icône USB ACTIF apparaît au centre de l'écran. Celle-ci disparaît lorsque le port USB est déconnecté. - Au moment de détacher le Disque Dur, laisser suffisamment de temps pour que la chaleur puisse se dégager. - Les câbles supplémentaires et accessoires sont conçus et recommandés pour une meilleure performance du Disque Dur TViX.

L'utilisation de câbles ou accessoires différents peut ne pas fournir de performances équivalentes.

• Pour débrancher l'appareil, appuyer sur Arrêt dans 'Débrancher ou Ejecter le matériel'.
• Windows 98 SE et Windows ME ne supportent pas le format de fichier NTFS. Cependant, le format NTFS est compatible avec Windows 2000/XP. La "Partition Primaire" est recommandée pour la création de deux partitions ou plus sur un seul disque dur.
• Si le format de fichier choisi est FAT32, sur Windows 2000/XP, la taille maximale des unités de disque est de 32GBs.

Pour utiliser une seule unité de disque de 32GBs ou plus, il faut le formater sur Windows 98SE/ME.

L'étiquette de certificat se trouve sur le fond de l'appareil.

Certaines fonctions nécessitent une mise à jour des logiciels internes.

Table des matières

Note de sécurité 2

Précautions d'utilisation 3

1.1 Fonctions du TViX PVR 5 1.2 Fonction Lecteur Multimédia 6 1.3 Lecteur Audio 7 1.4 Stockage externe 7 1.5 Caractéristiques 8

2 Description 9

2.1 Bouton de contrôle 9 2.2 Connexion des câbles 9 2.3 Contenu du package 10 2.4 Installation ou échange du DD 11

3 Installation et connexion 13

3.1 Connexion vidéo 13 3.2 Connexion audio 15 3.3 Connexion des entrées externes 15 3.4 Connexion USB HOST (Hôte) 16 3.5 Connexion de l'antenne 16 3.6 Utilisation de la télécommande 17 3.7 Réglages initiaux 18

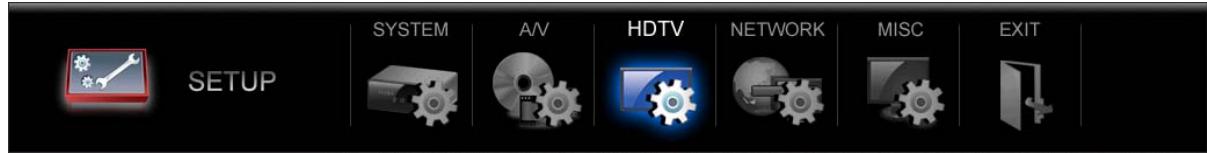

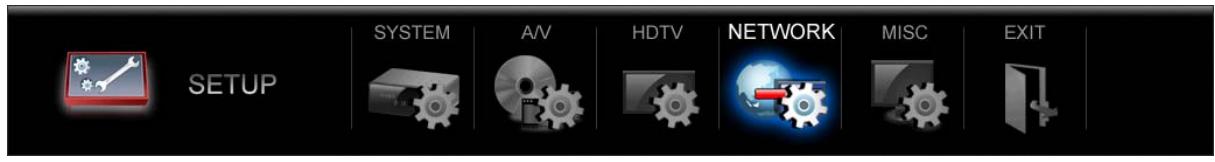

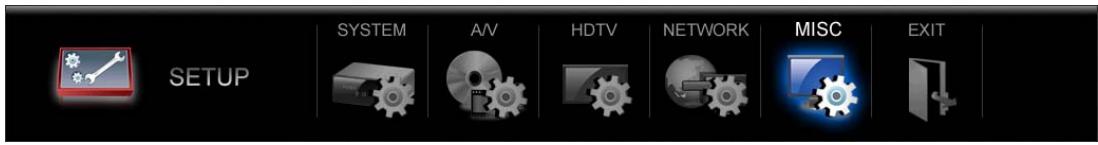

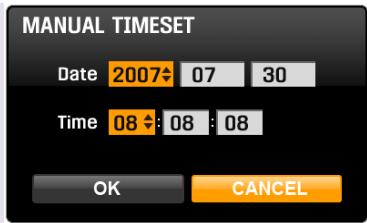

4 Menu configuration (setup) du tviX 19

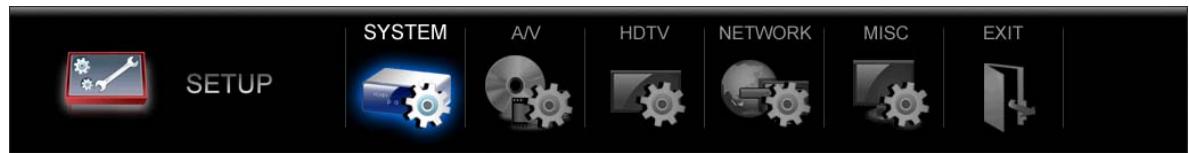

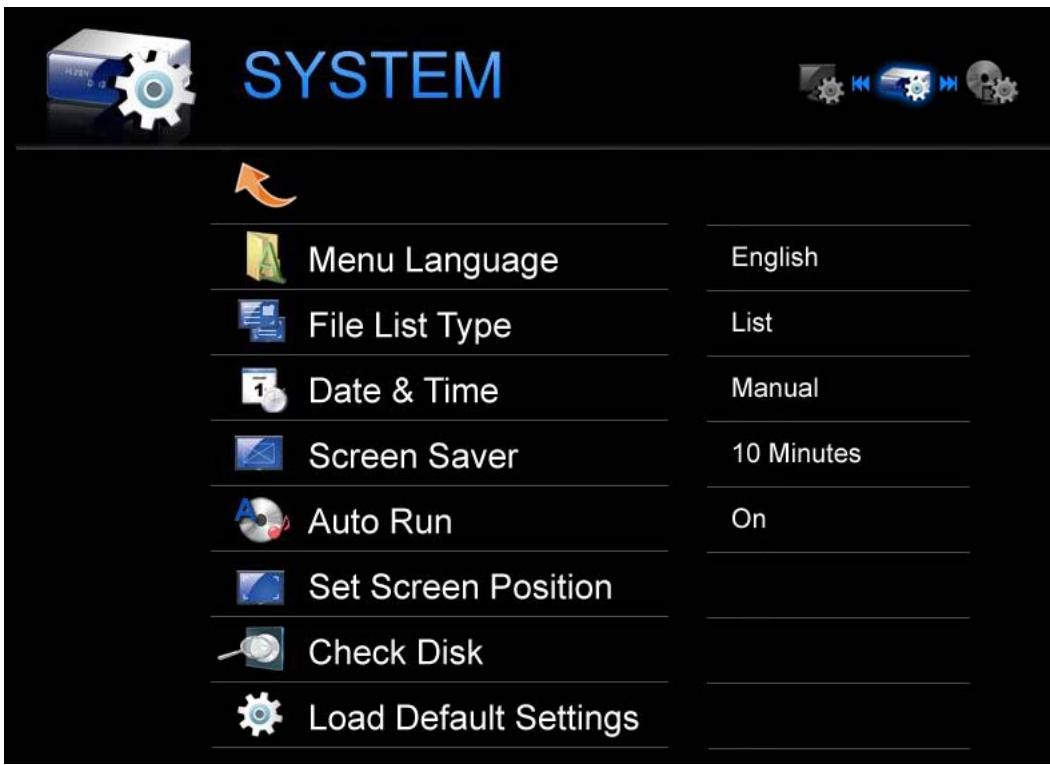

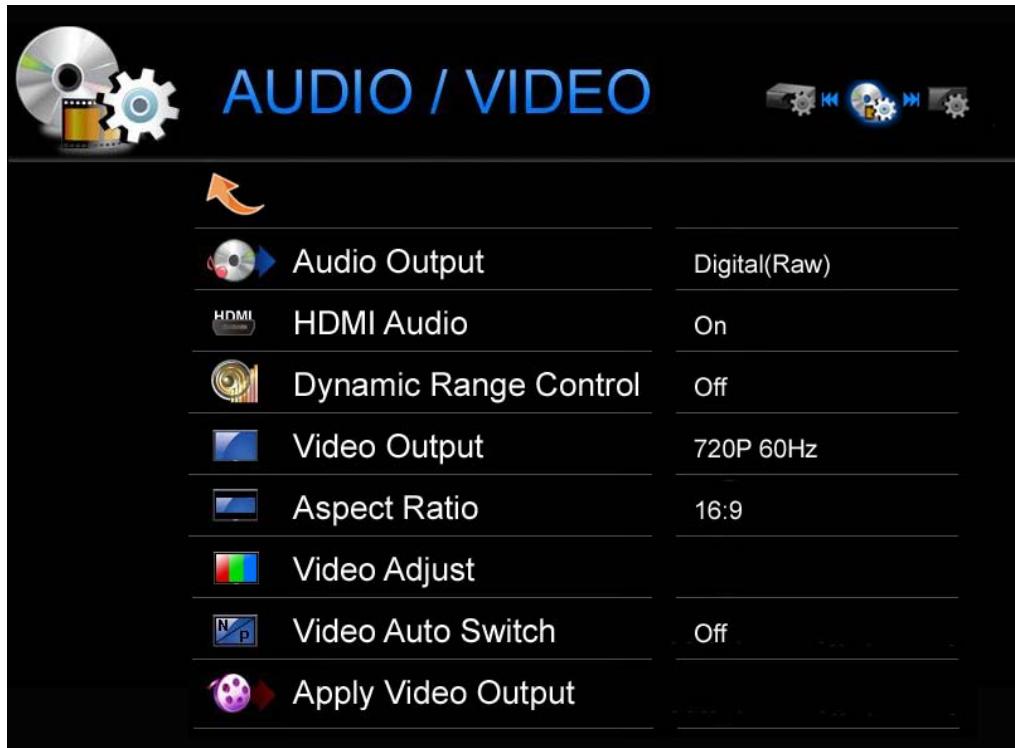

4.1 Configuration Système (SYSTEM) 19 4.2 Configuration Audio/Video (A/V) 21 4.3 Configuration TV HD (HDTV) 23 4.4 Configuration Réseau (NETWORK) 24 4.5 Configuration Diverses (MISC) 26

5 Première utilisation du tviX 27

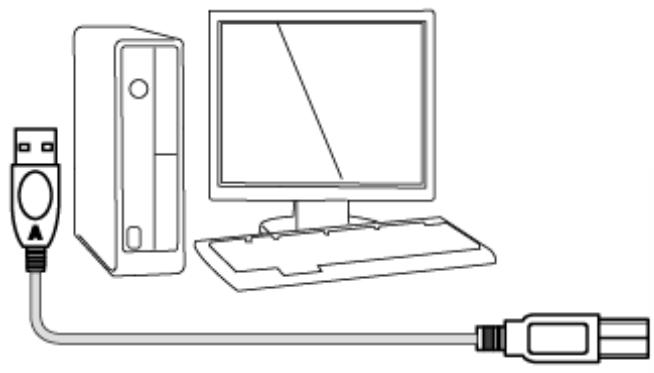

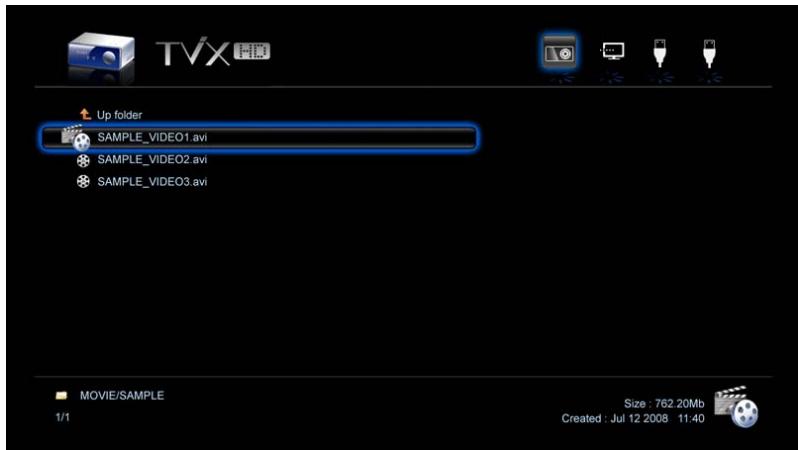

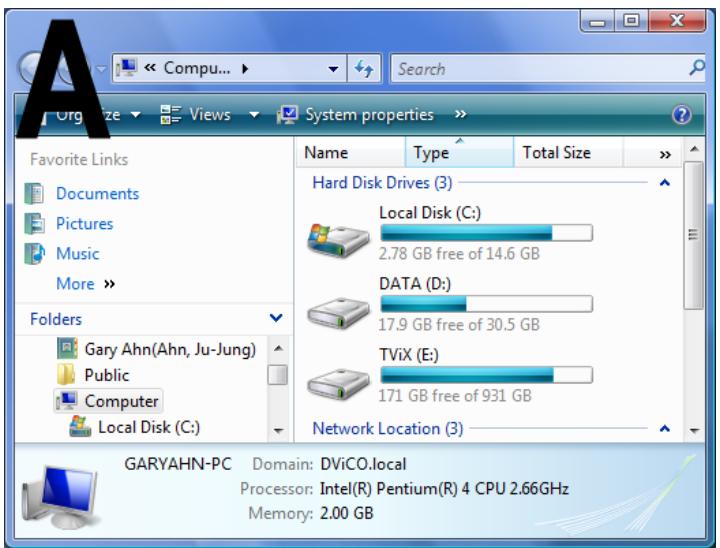

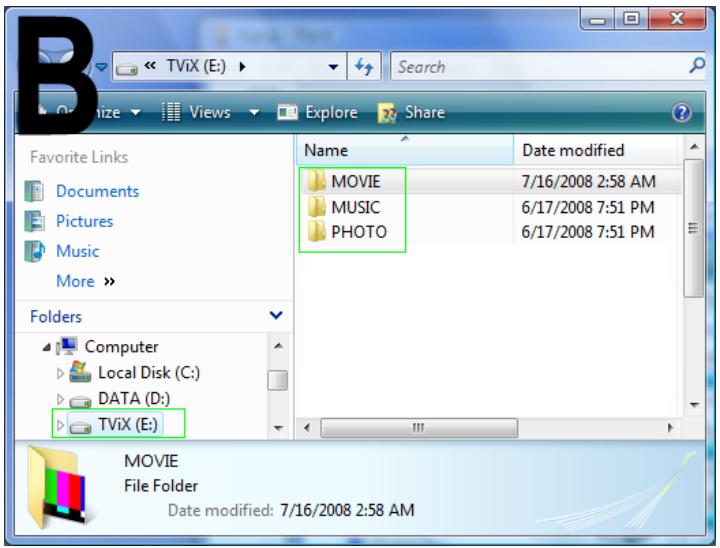

5.1 Créer un dossier sur le disque dur 27 5.2 Lecture des fichiers Vidéos 28 5.3 Lecture des fichiers Musique 29 5.4 Lecture des fichiers Images 30

6 Utilisation du TViX en PVR 31

6.1 Recherche des chaînes 31 6.2 Utilisation du TViX en PVR 32

7 Utilisation de la télécommande 37

7.1 Description de chaque bouton 37 7.2 Écra Fonctionnalités 43 7.3 Connexion réseau (LAN) 46

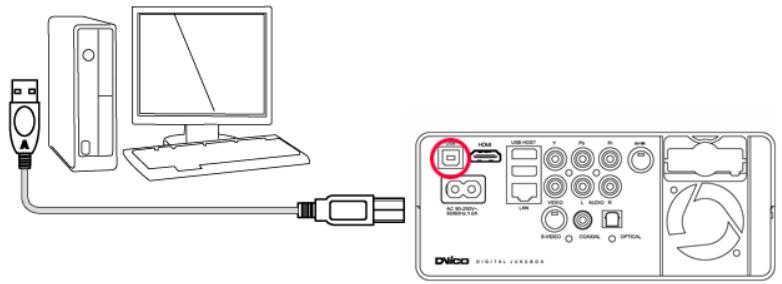

9 Utilisation en connexion USB avec un PC 62

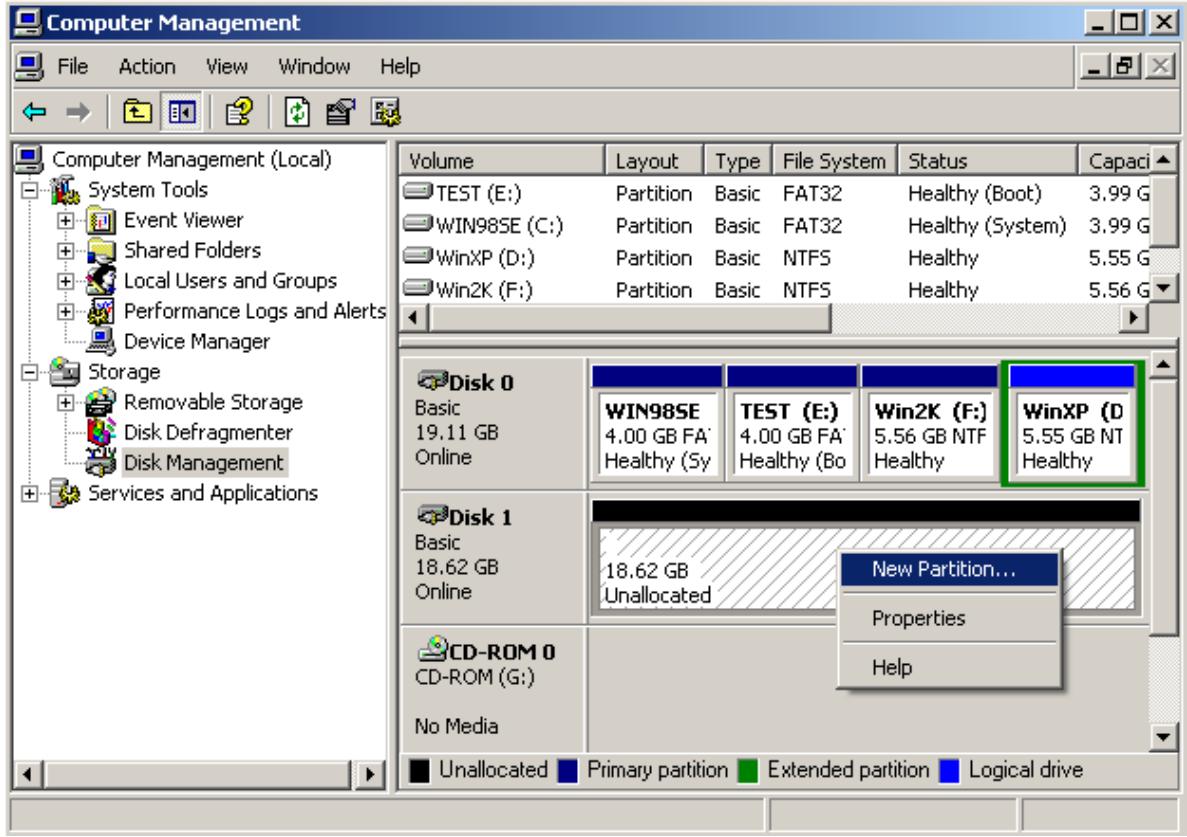

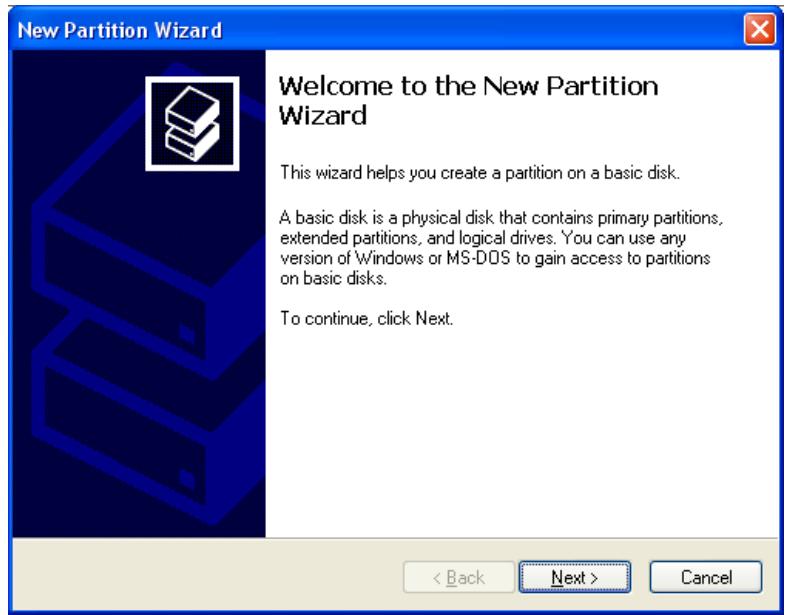

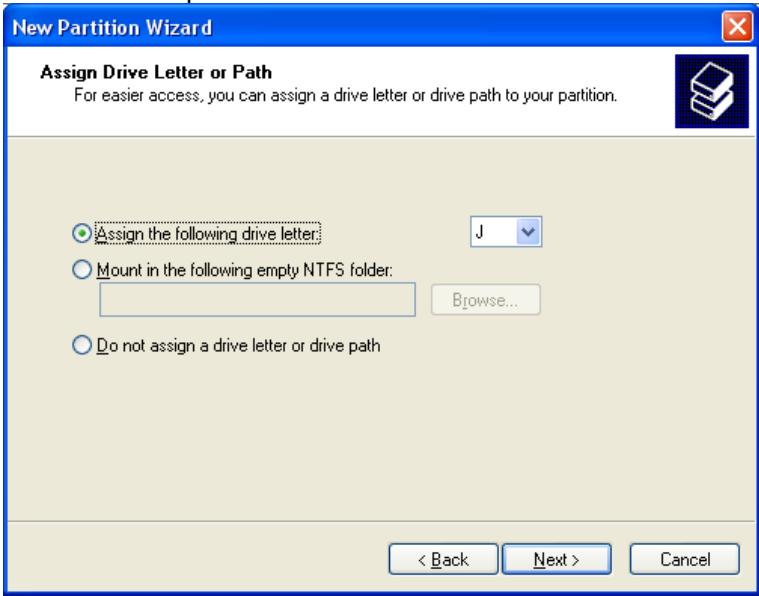

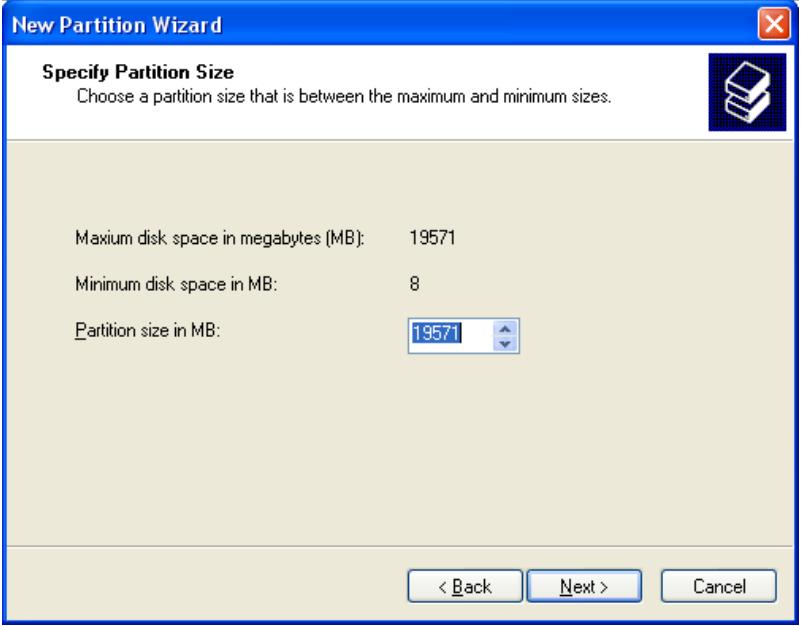

9.1 Création d'une partition et formatage du disque dur 62 9.2 Déconnexion USB du TViX 65

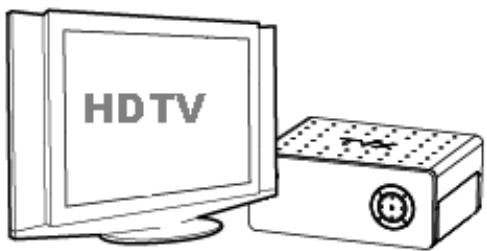

1.1 Fonctions du tviX PVR

Le TViX PVR permet de regarder la TV HD numérique (TNT-HD) sans nécessité d'un récepteur TV avec un excellent affichage super clair sur votre écran HDTV. Le TViX PVR supporte toutes les fonctions DTV telles que EPG et le Timeshifting.

TIME-SHIFTING

Le Timeshifting est l'enregistrement du programme sur un support de stockage pour être visionné ou écoute un peu plus tard à votre convenance. Etant interrompu lorsque vous êtes entrain de regarder une émission de TV en direct (comme par exemple pour répondre au téléphone ou ouvrir la porte à un visiteur), tout ce que vous avez à faire est simplement d'appuyer sur le bouton "OK" ce qui gèlera l'image pour une période de temps et ensuite vous permet de reprendre là où vous étiez.

Le Timeshifting permet également de maintenir une scène lorsque vous changez de canal. Remarque : la fonction Time-sharing nécessite que le disque dur interne soit formaté en système de fichier NTFS. Il ne fonctionne pas quand le disque dur est formaté en système de fichier FAT32.

RECORD

Le TViX PVR possède différentes fonctionnalités telles que l'enregistrement direct, l'enregistrement programme et l'enregistrement manuel répété, assurant à l'utilisateur de ne pas manquer un programme de TV numérique. Il est un type de PVR complément différent puisque vous pouvez facilement améliorer et étendre la capacité du disque dur, tel la mise à niveau d'un PC. Et vous pouvez sauvegarder les fichiers d'enregistrement vers / depuis le PC.

Sur les modèles R3300 et R3310, il peut également capturer la vidéo analogue externe ainsi que des signaux de télévision analogique.

Le TViX PVR offre toutes les fonctionnalités de la télévision numérique telles que l'EPG / l'enregistrement programme / la connectivité au PC, ce qui permet de jour de tous les fruits de la radiodiffusion numérique ainsi que d'une qualité excellente audio et vidéo. Vous pouvez utiliser la programmation d'enregistrement et la programmation prévue en utilisant la fenêtre EPG. Remarque: l'EPG n'est pas géré pour la TV analogique ou pour le mode entrée externe (A/V-).

SLEEP

Lorsque vous utilisez le mode DTV, vous pouvez configurer facilement la durée avant la mise en veille avec la touche Fonction. Si la durée pour passer en mode veille est atteinte durant un enregistrement en cours, le TViX s'arrête après la fin de l'enregistrement. La touche FONCTION est également utilisée pour les fonctions copie/suppression/protection par mot de passe des fichiers dans le mode liste de fichier

Nous, DVICO Inc, n'avons aucune responsabilité sur les programmes ou fichiers enregistrés illégaux, les activités commerciales ou transactionnelles, et les parties ou personnes qui ont enregistré le contenu devraient prendre toutes ces responsabilités (civile ou pénale) directement ou indirectement.

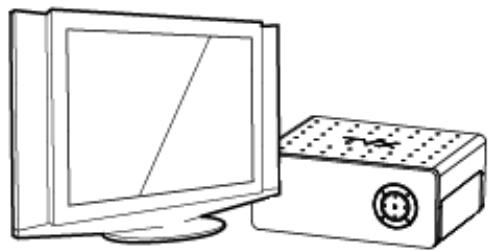

1.2 Fonction lecteur multimédia

Le TViX est un lecteur multimédia disque dur qui joue les fichiers numériques vidés, musiques, images fixes et DVD enregistrés sur le disque dur du TViX sur votre écran TV ou votre installation Home cinema. Vous pouvez profiter de vos contenus numériques dans votre salon sans avoir nécessité de les gravés sur un disque ou d'utiliser un lecteur CD ou DVD.

Le TViX joue des films DVD (préalablement enregistré sur le disque dur) avec les mêmes fonctionnalités de navigation qu'un DVD. Vous pouvez créer toute propre librairie virtuelle de DVD en enregistrant libre collection personnelle de DVD au format. ISO ou. IFO et ensuite regardez les exactement comme si vous jouiez le DVD original (avec toutes les fonctions du DVD original: Menu, Chapitre, Audio, sous-titre, avance rapide, retard rapide, ralenti, pause, suivant, précédent, search, etc.).

Le TViX affiche en HD (jusqu'à 1920x1080i) vos vidéos et vos images fixes numériques. Les programmes TV HD préenregistrés depuis une installation de réception TV numérique ou des contenus personnels numériques pris depuis une caméra peuvent être joués avec le TViX sur votre écran HD. Le TViX possède un connecteur HDMI, lequel est ajusté à la résolution HD des contenus vidéo.

L'HDMI offre une qualité incomparable à la vidéo et à l'audio numérique, tandis que le DVI ne sert que pour la vidéo numérique. Vous ne serez pas dérangé avec plusieurs câbles AV. Par un seul câble, il vous permet de vous connecter clairement et simplement votre écran. Il peut fournir la vidéo numérique non compressé jusqu'à 1080i ainsi que l'audio numérique.

Le TViX supporte un décodeur DTS matériel pour mixer le son en 2 canaux pour une meilleure qualité de la dynamique du son.

Le TViX peut être connecté au PC en réseau Wi-Fi en utilisant l'option Wi-Fi. Vous pourrez alors naviguer sur les fichiers du PC à travers le réseau Wi-Fi du TViX et jouer ces fichiers sans avoir à copier les fichiers sur le TViX. Le FTP supportant la copie des fichiers via le LAN.

Avec les 2 ports USB2.0 host (maître), vous pouvez attacher des unités disque externe USB additionnelles pour étendre la capacité de stockage. Vous pouvez également lire les fichiers de votre appareil photo numérique, de clé USB flash, de lecteur de carte flash USB ou de lecteur MP3.

Fabriqué sous licence de Dolby Laboratories.

“Dolby” et le symbole double-D sont des marques déposées de Dolby Laboratories.

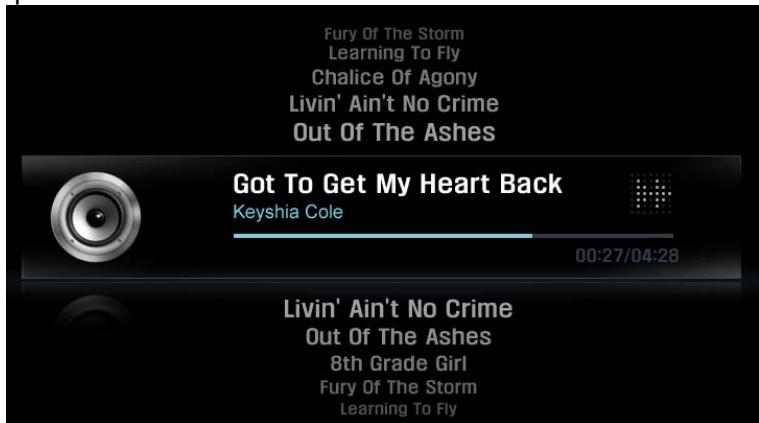

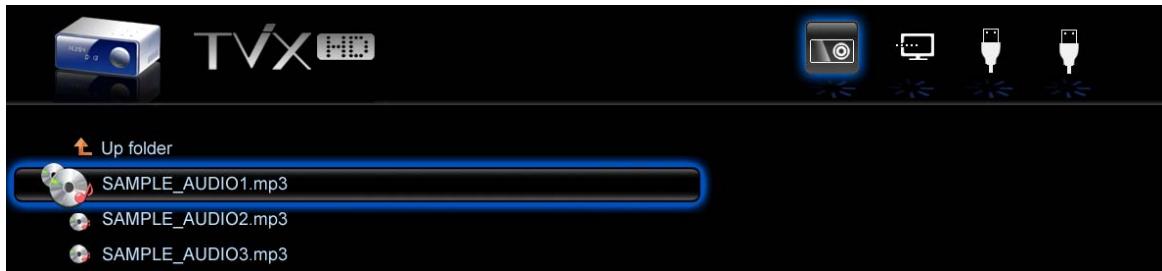

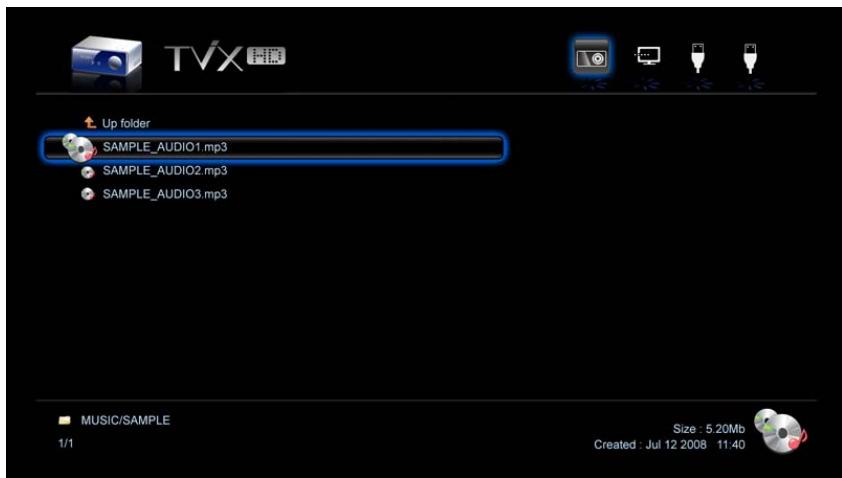

1.3 Lecteur audio

Le Disque Dur TViX peut différerents fichiers audio, MP3, Ipod, Ogg Vorbis ou WMA (Windows Media Audio) à travers les enceintes TV et autres systèmes audio. Vous pourrez écouter vos fichiers de musique à volonté, et réaliser une liste de lecture. Vous pouvez dorénavant écouter de la musique toute la journée sans changer de CD. Le TViX supporte les playlist. pls ou. m3u. - Des diaporamas d’images peuvent être visionnés avec l’option de fonds musicaux (supporté simultanément la lecture d’images et d’audio).

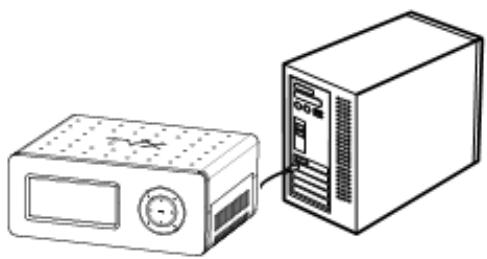

1.4 Stockage externe

• Connecté à un port USB 1.1, le Disque Dur TViX travaille à la vitesse USB 1.1, il est donc préférable d'utiliser un port USB 2.0.
• Il peut être utilisé comme appareil externe pour sauvegarder des fichiers vidéo, audio, image, des sauvegardes de données ou de programmes etc.
• USB 2.0 permet au Disque Dur TViX de tenir lieu de matériel externe de stockage avec un taux de transfert jusqu'à 480 Mb/s. Supporte le Plug & Play, c'est-à-dire que Windows reconnaît automatiquement le Disque Dur TViX.
• Si le port USB est connecté pendant la lecture du Disque Dur TViX, l'affichage VFD indique USB ACTIF. Pour déconnecter l'USB, il n'est pas nécessaire de redémarrer le Disque Dur TViX pour poursuivre l'utilisation. • Sur Windows 98 SE, il faut télécharger un pilote USB à partir du site www.dvico.com avant de connecter le Disque Dur TViX sur le système. Il n'est pas nécessaire d’installer un pilote sur Windows ME/2000/XP.

1.5 Caractéristiques

MODELE	TViX HD R-3300 série
Proesseur	RT1282 200Mhz
Affichage VFD	7 caractères Alphanumériques, 5 Digit Numérique
Vidéo	Format: .mpg, .mpeg, .avi, .divx, .vob, .tp, .ts, .trp, .dat, .iso, .ifo, .m2t
	Codec: AVI, MPEG1/2/4 (Xvid), IFO, ISO, .VOB, DAT, TP
	Résolutions jusqu'à : 1920*1080i
Audio	MP3, WMA, AAC, Ogg, AC3, WAV, rpcm
	DTS Pass Through (direct) et mixage bas
Photo	JPG, JPEG (JPEG progressif non Supporté)
Connexions	2 Ports USB 2.0 Host (hôte), 1 Port USB 2.0 connexion au PC
	Réseau filaire, WiFi optionnel
	Antenne TV port : 3310 - ATSC, 3330 - DVB-T (TNT)
Sortie matériel	HDMI 1.1, Composante séparées, S-VIDéo, Composite
Sortie Audio	Numérique: Coaxiale, Optique, Analogique: Stéréo
Entrée A/V	Entrée Composite et S-vidéo
Disque dur	Système de fichier NTFS et FAT32 disque dur 3.5" SATA, supports S ATA 1,2 Enregistrement et le Timeshifting du PVR nécessite le système de fichier NTFS
Sous titre	smi, smil, sub, sub/idx, Inc, txt, srt, aqt, utf
Ventilation	Par ventilateur 40mm sans balai, avec capteur de température, vitesse variable
Mémoire	128M octets
Alimentation	90~250V
Langage	Anglais, Français, Allemand, espagnol, Italien, Suédois, Tchèque, Russe, Japonais, Chinois, Coréen
Dimensions	183x139x75 mm (L x P x H)

VIDEO: non supportée VC-1, MKV, H.264 ou WMV AUDIO : non supportée FLAC, APE ou WMA-Lossless

2.1 Bouton de contrôle

Le TVIX a été conçu pour être contrôlé par ces boutons sans la télécommande.

2.2 Connexion des câbles

Vous pouvez connecter le TVix à un écran TV ou un amplificateur audio (chaîne Hi-Fi) avec le câble A/V.

TViX PVR R-3300 - tuner TV optionnel + entrée A/V TViX PVR R-3310 - tuner TV analogue et numérique + entrée A/V TViX PVR R-3330 - tuner TV DVB-T (TNT) + entrée A/V

2.3 Contenu du package

Merci d'avoir choisi ce produit.

Le package du TViX PVR contient les éléments suivants. La description des éléments suivants peut être différente de son contenu réel.

Unité TViX

Télécommande

Cable USB (PC)

Cable RCA

Cable entrée A/V

Guide rapide

CD Manuel

Cable secteur

• Le TViX supporte la fonction de formatage automatique lorsqu'un nouveau disque dur est installé. Important! Ne pas couper l'alimentation durant le formatage. ** Connectez le câble d'alimentation fourni à l'arrière du TViX. Puis connectez l'autre bout à la prise secteur. Assurez-vous que votre TV est bien commuté sur l'entrée A/V à laquelle est connectée le TViX.

1 Veuillez consulter votre manuel d'utilisation de la TV pour la connexion de cable A/V. Assurez-vous que l'appareil est hors tension lorsque vous connectez le cable A/V entre le TViX et la TV. 3 Connectez le cable RCA (rouge et blanc) pour l'audio stéréo.

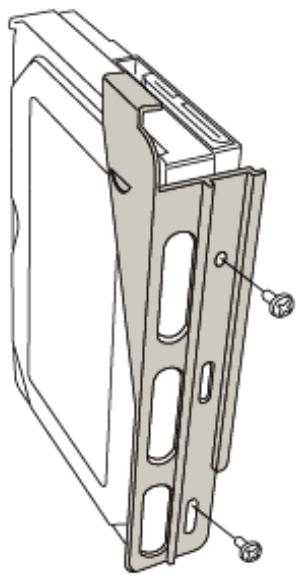

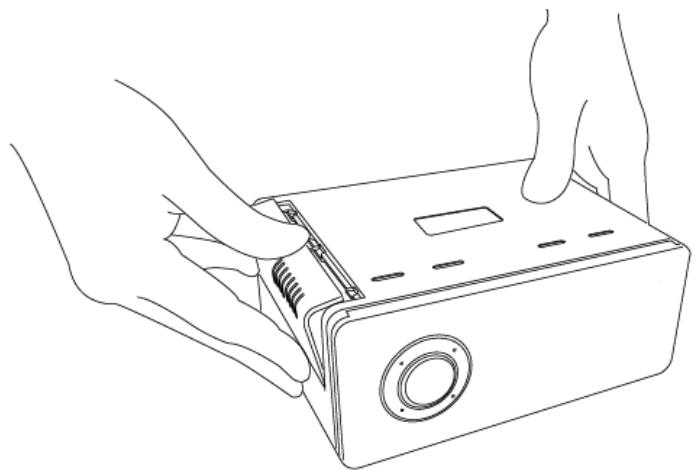

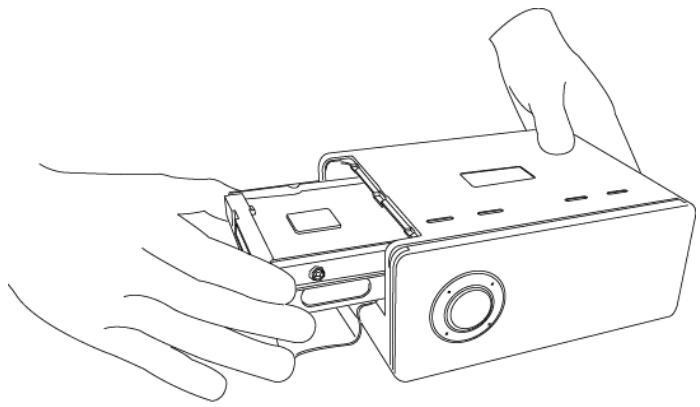

2.4 Installation ou échange du DD

L'installation ou l'échange du disque dur est très simple. Suivez les instructions ci-dessous. Si un disque dur est déjà installé, vous devez passer au chapitre suivant.

L'assemblage du TViX HD est très simple. Il vous suffit de suivre les instructions suivantes.

Dévissez le disque dur du rack.

2 Ouvrez la trappe d'accès au disque dur comme sur la figure suivante.

3 Insérez le disque dur avec son rail dans le logement (remarquez bien les extrémités des câbles pour ne pas les endommager.)

4 Connectez les câbles SATA au disque dur sans forcer.

5 Refermez la trappe.

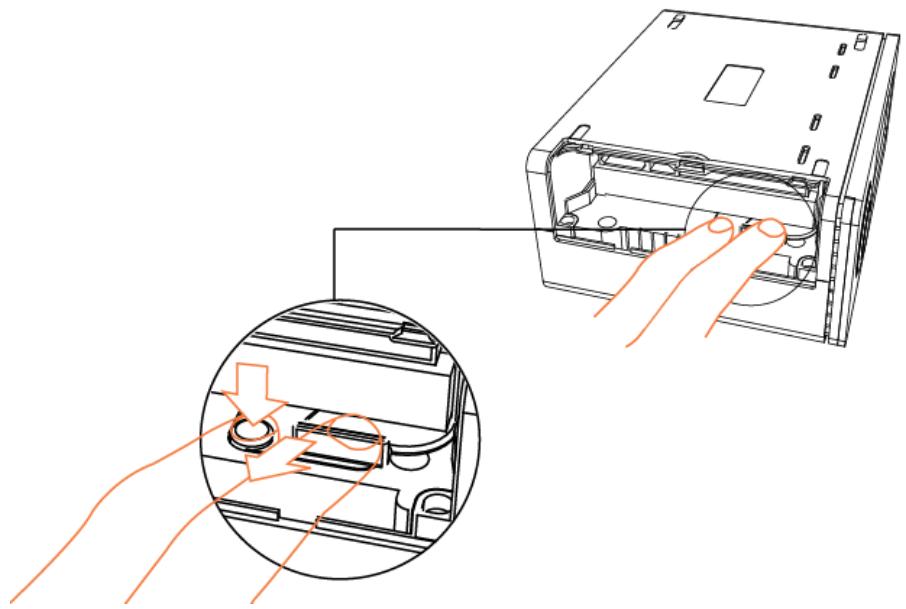

Pour changer le disque dur, appuyez sur le bouton de verrouillage et tirez le rail.

3.1 Connexion vidéo

Vous pouvez vous connecter à l'écran soit en HDMI, vidéo composantes séparées, S-Video et vidéo composites comme la figure ci-dessous.

La meilleure qualité est dans l'ordre suivant: HDMI > Composantes séparées > S-Video > Composite.

Connexion en HDMI

Connectez la sortie du TViX à votre TV en utilisant le câble vidéo composite fourni (jaune).

Sélectionnez l'entrée appropriée sur votre TV pour obtenir l'écran d'accueil du TViX.

Pour l'audio, veuillez connecter le câble audio stéréo (rouge/blanc).

Connectez le TViX à votre TV en utilisant le câble HDMI.

Le TViX joue les vidéos HD (jusqu'à 1920x1080i) par le câble HDMI.

Le câble HDMI transmet les signaux audio et vidéo non compressés. Aucun câble additionnel n'est nécessaire.

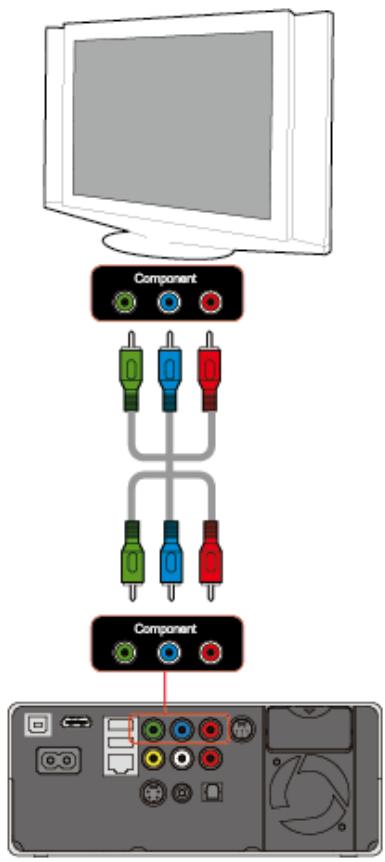

Connexion en composantes séparées

Connectez le TViX à votre TV en utilisant le câble S-Video (non fourni).

Sélectionnez l'entrée appropriée sur votre TV pour obtenir l'écran d'accueil du TViX.

Vous devez utiliser des câbles additionnels pour l'audio.

Connectez le TViX à votre TV en utilisant le câble composantes vidéo séparées.

Sélectionnez l'entrée appropriée sur votre TV pour obtenir l'écran d'accueil du TViX

Vous devez utiliser des câbles additionnels pour l'audio.

Remarque:

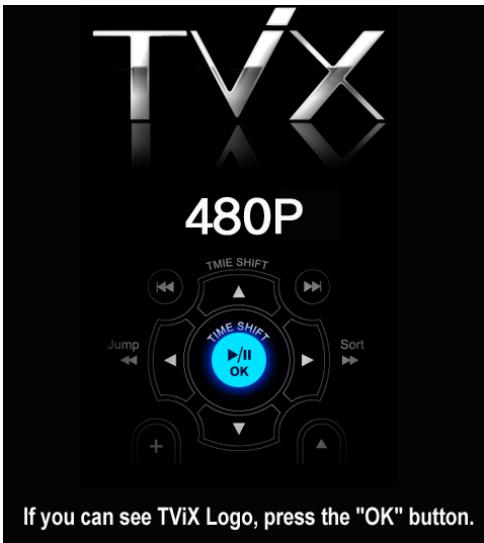

Après avoir connecté le câble vidéo à votre TV, pressez plusieurs fois (tous les 3 secondes) jusqu'à obtenir la page d'accueil du TViX.

3.2 Connexion audio

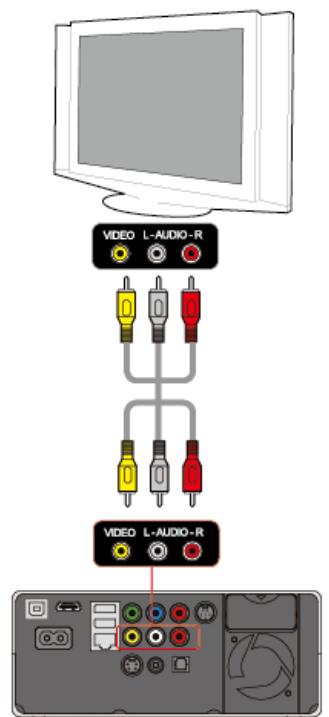

Connexion 2 canaux stéréo à TV normale

Connexion digitale à un amplificateur 5.1

Connectez le câble stéréo, canal gauche (blanc) et canal droit (rouge), à l'entrée audio appropriée de votre TV ou de votre chaîne Hi-Fi.

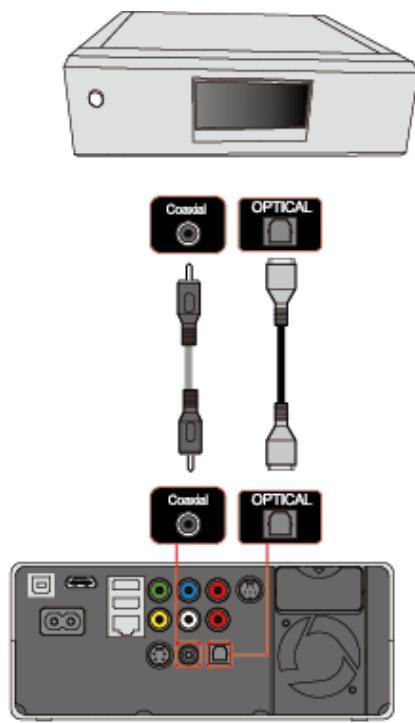

Si vous avez un amplificateur/décodeur multi canal ayant une entrée optique, vous pouvez profiter de la haute qualité du son en 5.1 avec le cable optique.

La figure ci-dessus vous montre comment connecter le cable optique (ce cable optique n'est pas fourni et doit être acheté séparément) avec le jack optique (fourni).

Remarque

S'il n'y a pas de son après avoir connecté le TViX avec le câble optique, vous devez configurer en numérique la sortie audio dans le menu de configuration (SETUP) du TViX.

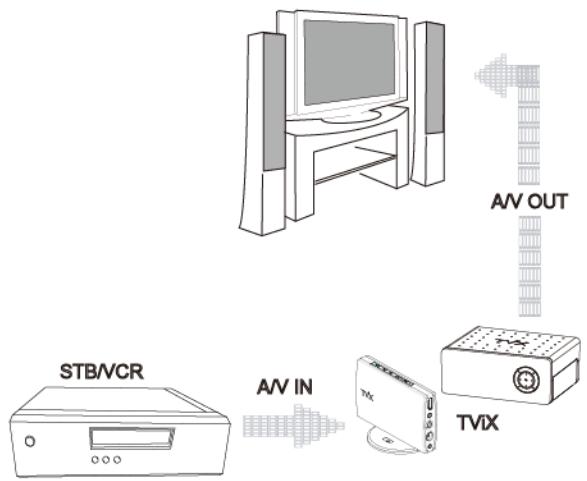

3.3 Connexion des entrées externes

Le TViX possède une entrée vidéo composite ou S-VHS.

Les TViX séries R3300 fonctionnent aussi comme un PVR ou un système d'archivage, ce qui vous permet de capturer une réserve analogue et de la sauvegarder en numérique. Il pourra capturer ou faire du time-shifting d'une source vidéo analogue externe et l'enregistrer en haute qualité au format numérique.

Connectez la sortie A/V de la source externe (DVD, magnétoscope,...) au câble d'adaptation spécifique fourni. Puis connectez ce câble au port d'entrée AV du TViX. Attention, ne pas forcer lorsque vous connectez ce câble, cela peut endommager le TViX.

Vous devez configurer votre source A/V externe en NTSC (480i)/PAL (576i) et son analogique.

3.4 Connexion USB HOST (hôte)

Le TViX possède également un port USB HOST (Hôte) conforme à l'USB 2.0 et aux fonctionnalités USB HOST (Hôte).

L'USB host permet la communication entre 2 unités USB. Vous pouvez connecter n'importe quelles unités de stockage USB (clés USB, disque dur externe USB,...) et voir les fichiers contenus sur ces unités. Vous pouvez également connecter directement votre appareil photo numérique pour visualiser les photos numériques, ceci sans nécessité d'un PC.

Après avoir connecté sur l'USB HOST une unité USB, pressez sur la flèche gauche de la télécommande, vous pourriez alors changer la location du disque dur interne à l'unité USB externe.

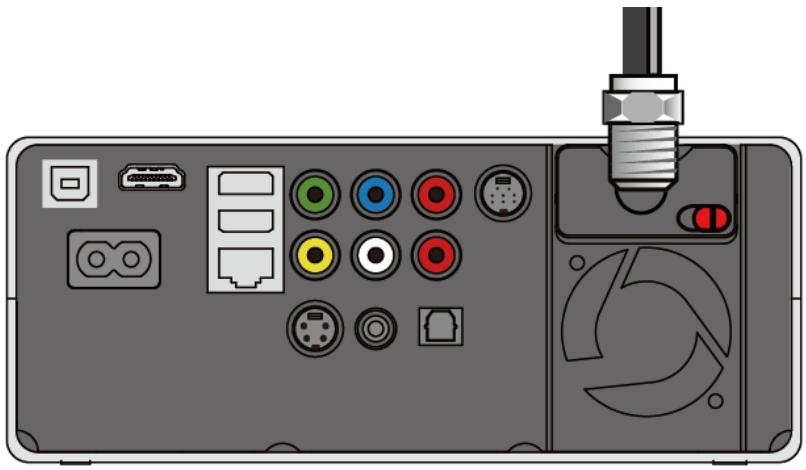

3.5 Connexion de l'antenne

1 Avant de connecter l'antenne, le TViX doit être éteint. Pour améliorer la qualité de l'image dans une région où il y a une mauvaise réception, veuillez installer un amplificateur de signal et l'instructeur correctement. Si l'indicateur de puissance du signal est inférieur à la moitié, régler votre antenne pour augmenter le niveau du signal. Continuez à régler l'antenne jusqu'à atteindre la meilleure position avec le signal le plus fort.

TViX PVR R-3300 - Tuner TV optionnel + entrée A/V TViX PVR R-3310 - TV numérique et TV analogue + entrée A/V TViX PVR R-3330 - TV numérique DVB-T (TNT) + entrée A/V

Connectez le connecteur de l'adaptateur secteur fourni à l'entrée DC-IN du TViX. Ensuite, branchez l'adaptateur à la prise secteur. Assurez-vous que votre TV est bien sous tension et que l'entrée AV sélectionnée est bien celle utilisée pour la connexion à votre TViX.

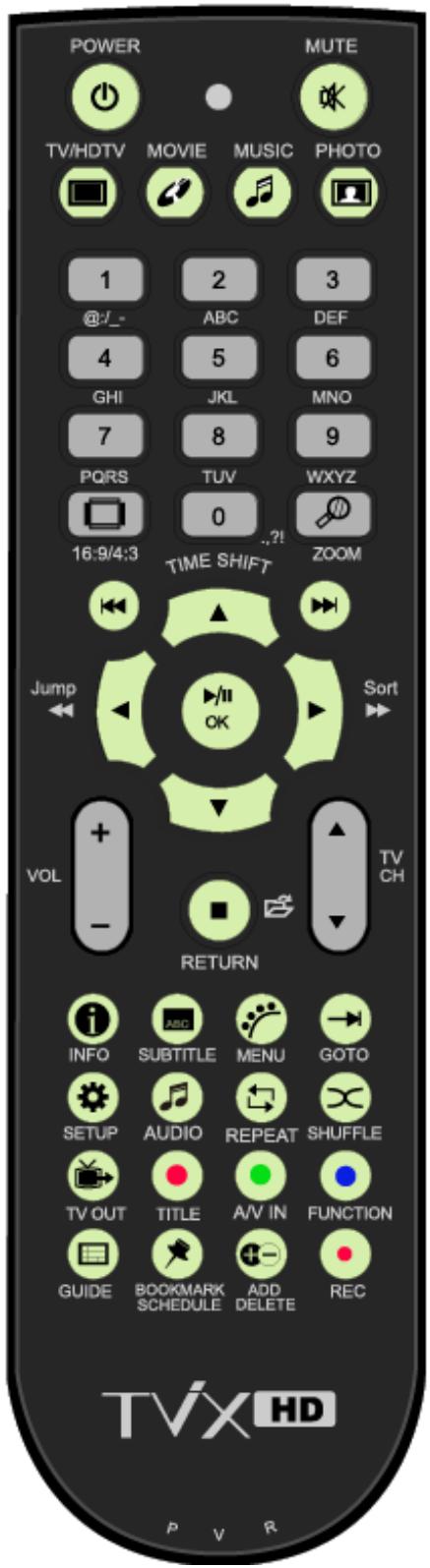

3.6 Utilisation de la télécommande

Description des boutons.

POWER (On-Off)	○	Mise en route / arrêt
MUTE (muet)	○	Muet, coupe le son
TV/HDTV	○	Bascule du mode TV au mode DTV
MOVIE	○	Va au dossier Movie
MUSIC	○	Va au dossier Music
PHOTO	○	Va au dossier Photo
Numeric Key	7	Insertion nombre ou texte
16:9/4:3	○	Aspect ratio (16:9/4:3 letter box/4:3 Pan&Scan)

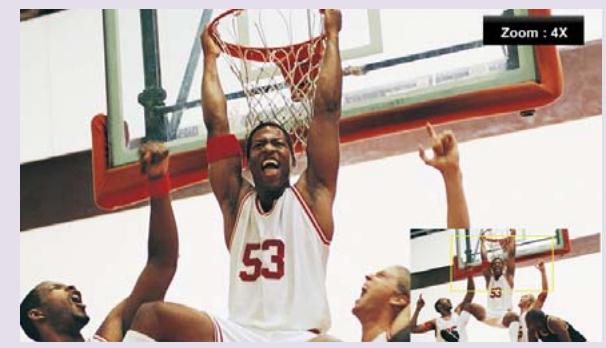

ZOOM	○	Zoom en lecture Video / Image
PRECENT	○	Chapitre précédent/Fichier/Page haut mode liste
Next (suivant)	○	Chapitre suivant / Fichier/ Page bas mode liste
JUMP/REW	Jump	Saut à USB Host ou réseau
SORT/FF	Sort	Tri fichier ou FF en mode lecture
OK/TIMESHIFTING	○/○	Sélection /lecture/pause/timeshifting on/off

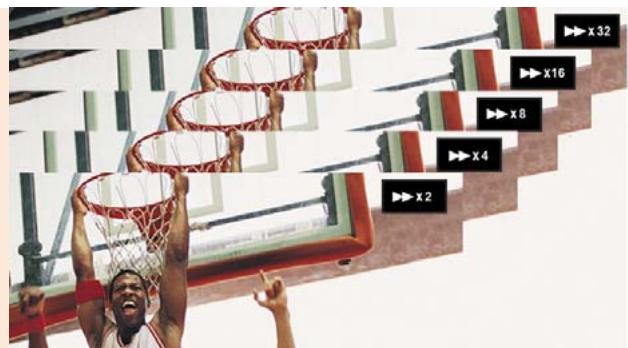

ARROW (flèches)	○	Flèche navigation/Retour avance rapide en lecture
RETURN (retour)	○	Stop lecture/Retour à l'écran précédent/Dossier
VOL + / -	○	Réglage volume audio (+ / -)
CH + / -	○	Changement canal TV/synchronisation sous-titre
INFO	○	Affiche les informations des fichiers Média
SUBTITLE	○	Sous-titre ON / OFF, Change la configuration
MENU	○	Affiche le menu principal/Ecran titre DVD
GOTO	○	Recherche durée/liste canaux TV
SETUP	○	Menu Setup / Validate la configuration setup
AUDIO	○	Sélection multi audio
REPEAT	○	Répête la lecture du fichier Média
SHUFFLE	○	Bascule entre lecture aléatoire ou séquentière
TV OUT	○	Changement du mode de sortie video
TITLE	○	Select fichier sous-titre
A/V IN	○	Sélection entrée AV (Composite / S-VHS)

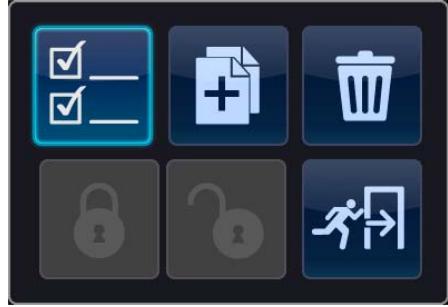

FUNCTION	○	copie fichier/ mot de passer dossier/ durée veille
GUIDE	○	Affichage guide DTV EPG
BOOKMARK/SCH	○	Marque page/enregistrement manuel en mode TV
ADD/DELETE	○	Ajout/supp. dans liste enregistrement/supp. fichier
REC	○	Enregistrement immédiat TV ou entrée AV

Certains boutons ont des fonctions différentes selon le mode (TV ou lecture media).

3.7 Réglages initiaux

1 Connectez le TViX à votre TV en A/V et mettez sous tension le TViX. Vous pourrez voir ce processus lors de la première utilisation du TViX ou lorsque vous restaurez les paramètres par défaut d'usine (option du Setup). 2 Vous devez voir l'écran initial suivant sur votre écran TV, lorsque vous le visualisez, pressez le bouton "OK" de la télécommande du TViX.

• Dans le cas d'une connexion HDMI : Le TViX se configure automatiquement dans la meilleure résolution possible et passe à l'étape suivante, le "Choix de la langue".
• Dans les autres cas de connexion : Le TViX change les résolutions d'écran comme suit : NTSC - PAL - 480P - 576P environ toutes les 3 secondes, presses alors sur le bouton "OK" de la télécommande lorsque vous pouvez voir un écran similaire lisible.

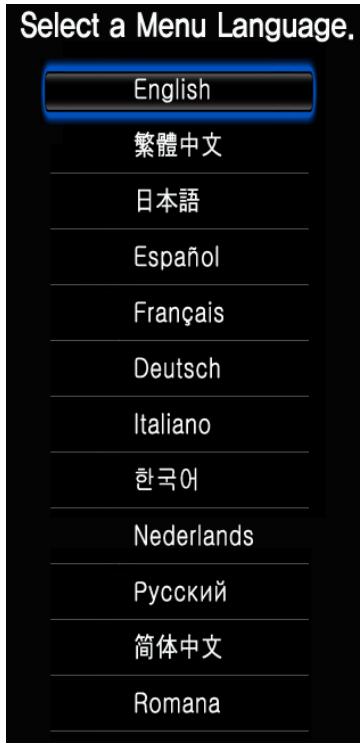

3 Sélection de la langue, Sélectionnez dans la liste VOTRE CHOIX

4 Maintenant vous pouvez voir l'écran d'accueil du TViX.

4.1 Configuration système (SYSTEM)

Cette section indique la configuration du Système (Langage, date / heures,...). Pressez sur le bouton SETUP de la télécommande et Sélectionnez SYSTEM.

Cet écran permet de configurer le système (SYSTEM) à votre goût. Sélectionnez menu. Pressez sur le bouton 'NEXT' pour changer d'options.

pour sortir de ce

Menu Language: Sélection de votre language parmi les choix proposés.

Type de visualisation fichier (File View Type): Bascule entre l'affichage fichier et aperçu.

Date/Heure (Date/Time): Réglage de la date et de l'heure en utilisant les flèches et les chiffres de la télécommande.

Ecran de veille (Screen Saver): Si le TViX est inactif, l'écran de veille s'activera. Vous pouvez changer dans ce menu la durée d'inactivité avant d'activer l'écran de veille.

Exécution auto (AutoRun): Vous pouvez jouer automatiquement des fichiers à la mise sous tension. De manière aléatoire si vous sélectionnez cette option.

Position sur l'écran de sortie (Screen Output Position): Permet d'ajuster la position de l'interface utilisateur, afin de pouvoir la visualiser sur votre TV.

Chargement configuration par défaut d'usine (Load Default Setting) : Pour revenir à la configuration par défaut d'usine, l'activité nécessite de reconfigurer la vente et l'audio.

4.2 Configuration audio/video (A/V)

Cette section permet la configuration des paramètres Vidéo ou Audio. Pressez le bouton SETUP et sélectionnez A/V.

Cet écran permet de configurer les options Audio/Video (A/V) à votre goût. Sélectionnez pour sortie de ce menu. Pressez sur le bouton 'NEXT' pour changer d'options.

Mode sortie audio analogue (Analog Audio output) : Sélectionnez cette option lorsque vous utilisez le câble audio stéréo RCA (rouge et blanc)

Mode sortie audio numérique (Digital Audio output (Encoded Digital)) : Sélectionnez cette option lorsque vous utilisez la liaison optique ou coaxial pour connecter en numérique à un Décodeur/Amplificateur.

HDMI Audio : Sélectionnez ON lorsque vous pouvez entendre l'audio avec la connexion HDMI.

Contrôle de plage dynamique (Dynamic Range Control) : Nous recommandons de configurer le mode DRC à "Off", autrement vous pourriez avoir un niveau de son faible.

Sortie Vidéo (Video Output): Sélection de la connectique de sortie HDMI ou composite. En configuration HDMI, vous pouvez choisir la résolution de sortie dans les choix suivants : NTSC, PAL, 720p 50hz/60hz, 1080i 50hz/60hz. La configuration 1080i fonctionnera sur les TV HD ou HD ready.

Apparence (Aspect Ratio): 4:3 Letter Box / 4:3 Pan & Scan pour les TV ordinaires; 16:9 pour les TV larges, tel que les TV HD et les TV Plasma.

Si le ratio de la TV est de 4/3, sélectionnez 4:3 letter box ou 4:3 Pan & Scan. Si le ratio de la TV est

de 16:9, Sélectionnez 16:9.

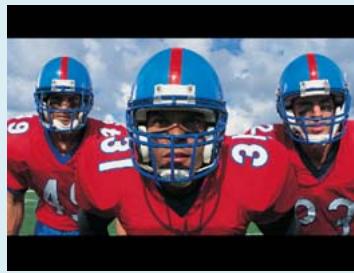

• Le 4:3 Letter box peut afficher le ratio original d'un fichier multimédia en 16:9.

• Le 4:3 Pan & Scan ajustera l'image d'un fichier multimédia 16:9 à votre TV 4:3 en mettant l'image à l'échelle. (Ce mode n'est pas couramment supporté)

• Le 16:9 peut ajuster chaque ratio de fichier multimédia à votre écran TV avec une image originale.

Réglages vidéo (Video Adjust): Réglage : Brillante - Contraste - Couleur - Saturation.

Presse sur le bouton OK pour sauvegarder ou STOP pour sortir de ce menu de réglage.

Vidéo Auto Switch : Permet de changer automatiquement la sortie vidéo en accord avec le format NTSC ou PAL.

Appliquez Maintenant (Apply Video Output) : pressez pour sauvegarder le mode vidéo courant.

4.3 Configuration TV HD (HDTV)

Cette section montre le paramétrage HDTV (TV ou Timeshifting). Pressez sur le bouton SETUP de la télécommande et sélectionnez HDTV.

Cet écran permet de configurer les options TV HD (HDTV) à votre goût. Sélectionnez ce menu. Pressez sur le bouton 'NEXT' pour changer d'options.

pour sortir de

Entrée TV (TV Input) : Sélectionnez votre entrée à Air pour le PVR R-3330.

Le TViX PVR R-3330 supporte seulement les signaux TNT non HD en clair par air.

Localisation (Pays/Localisation) : Sélectionnez le pays de votre localisation. Attention ! Une mauvaise configuration peut empêcher la détection correcte des chaînes.

Fuseau hora (Time Zone): Afin de pouvoir utiliser le guide EGP d'enregistrement, vous devez configurer votre fuseau hora correctement. Également selon la version de firmware activez l'options de la gestion heures été/hiver (DAY LIGHT SAVING) si vous étés dans une zone le gérant.

Heure d'été: Veuillez sélectionner cette option si vous êtes dans une zone géographique où l'heure d'été est utilisée.

Langage audio (Audio Language) : sélectionnez audio par défaut. Pour changer, appuyez sur le bouton AUDIO de la télécommande.

Durée intervalle Time Shift (TimeShift Duration) : configuration de la durée d'intervalle du timeshifting.

Qualité d'enregistrement (Recording Quality): Configure la qualité d'enregistrement.

Si dessous selon la qualité choisie la taille de fichier par minute, la résolution et débit.

HQ:69.2MB/min 720*480,9364Kbps,

SP:42.2MB/min 720*480,5801Kbps

EP:28.3MB/min 352*480,3985Kbps

Début recherche canaux (Start Channel Scanning): Pressez 'début recherche canaux' si vous pouvez rechercher les canaux.

4.4 Configuration réseau (NETWORK)

Cette section nommée Réseau NETWORK permet la configuration du réseau. Pressez le bouton SETUP de la télécommande et sélectionnez Réseau (NETWORK).

Cet écran permet de configurer les options Réseau (NETWORK) à votre goût. Sélectionnez dans ce menu. Pressez sur le bouton 'NEXT' pour changer d'options.

pour

Pour plus de détails sur le réseau, veuillez consulter la dernière version du fichier au format PDF se trouvant sur le CD TViX joint ou sur le site TViX (www.dvico.com).

Avec le NFS, le TViX peut jouer à travers le réseau des fichiers *.tp se trouvant sur votre PC.

Nous recommandons la connexion NFS plutôt que la connexion SAMBA. Vous devez installer le programme TViX Netshare (ou autre serveur NFS) sur le PC serveur, la configuration en serveur NFS étant plus facile qu'en mode SAMBA.

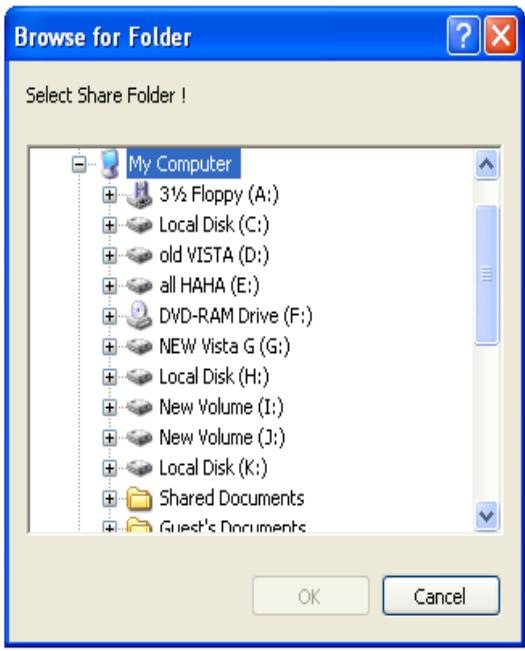

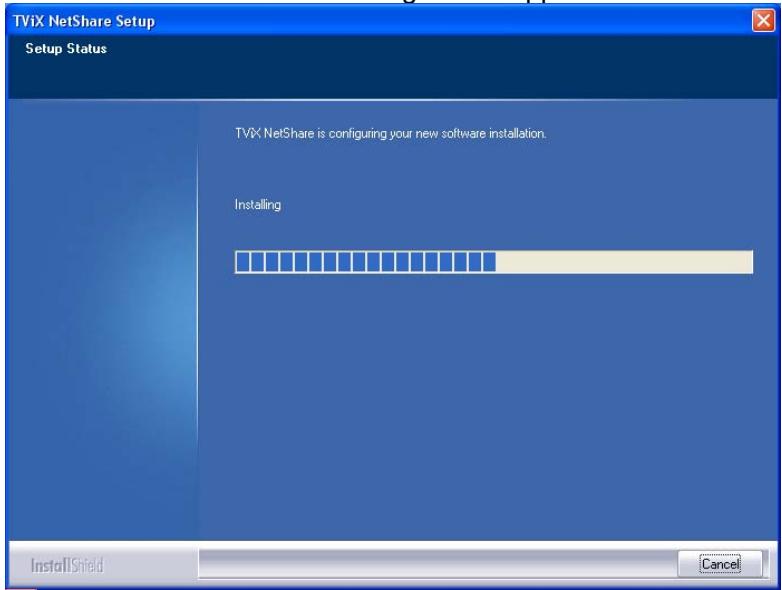

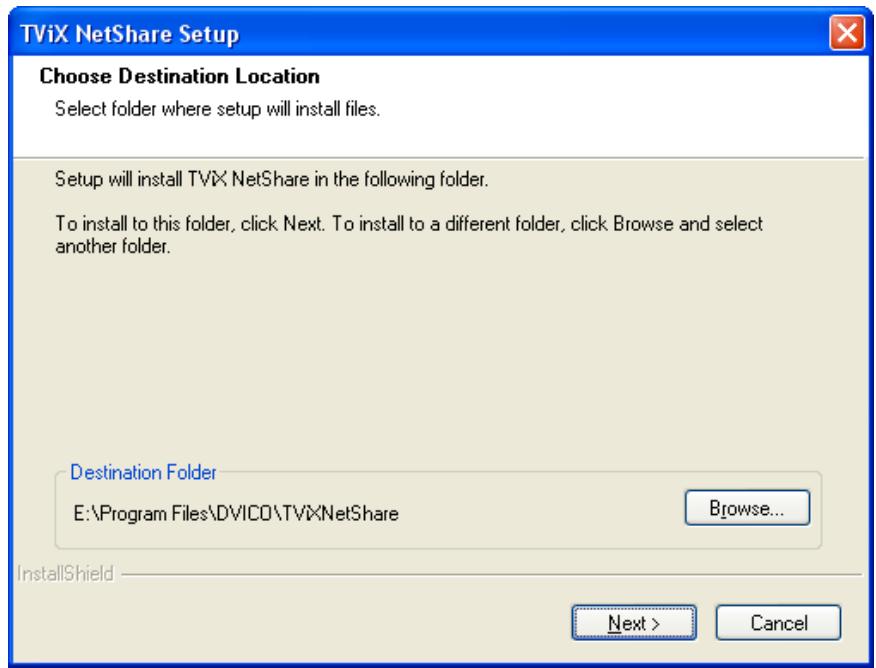

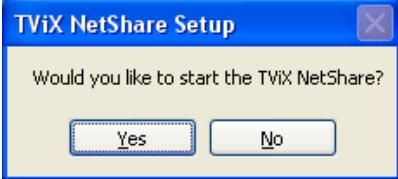

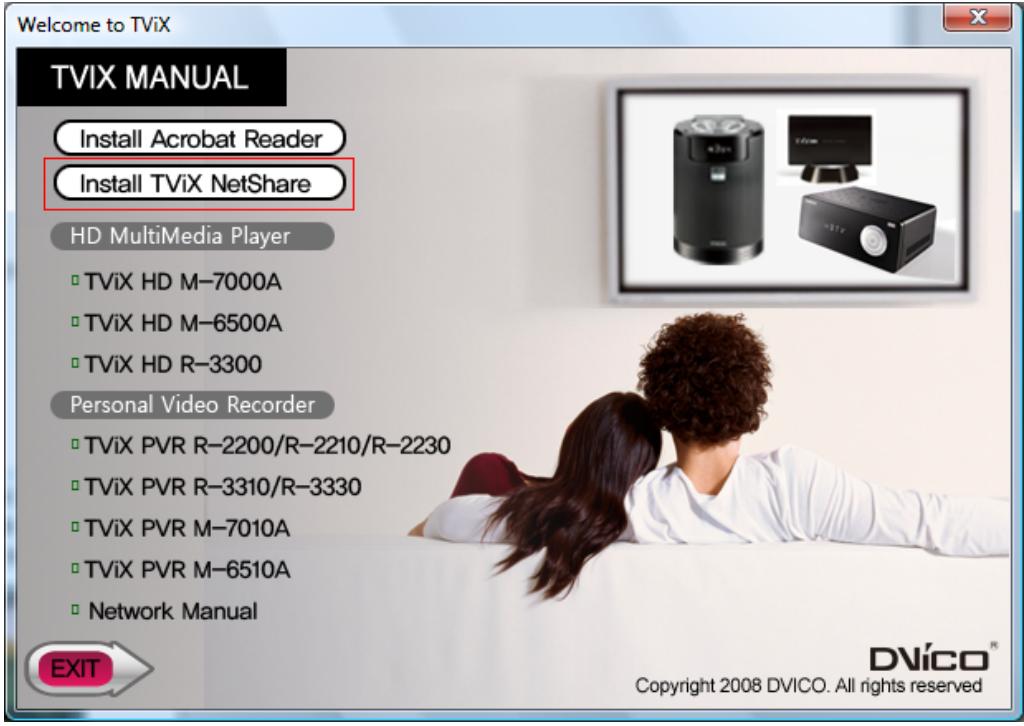

Installateur NETSHARE est téléchargeable sur le site www.dvico.com pour faciliter la configuration de votre réseau NFS.

Réseau par défaut (Default Network Type) : Sélectionnez réseau filaire ou réseau Wi-Fi. (la série 2200 supporte uniquement l'option réseau Wi-Fi)

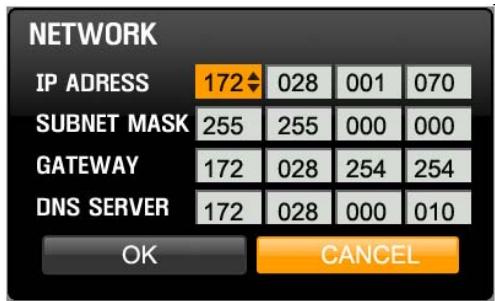

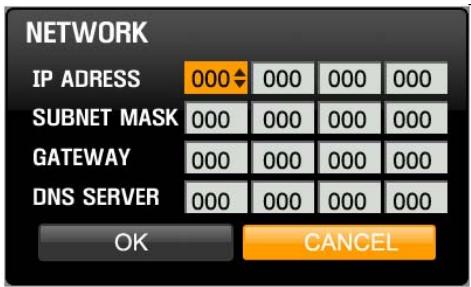

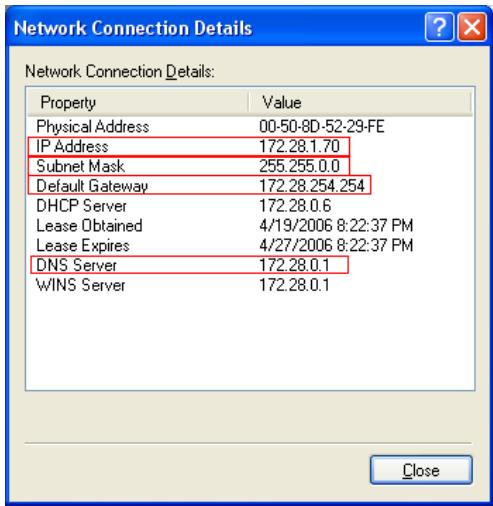

Adresse IP réseau filaire (Wired IP Setting): Par défaut configuré en DHCP. Au cas où vous n'accéderiez pas au réseau en configuration DHCP, utilisez la configuration IP statique, référerez-vous au chapitre Connexion réseau (LAN Connection).

Adresse IP Wi-Fi (Wi-Fi IP Setting): Par défaut en DHCP. Si vous n'avez pas d'accès au réseau en configuration DHCP, utilisez la configuration IP statique, référez-vous au chapitre Connexion réseau (LAN Connection).

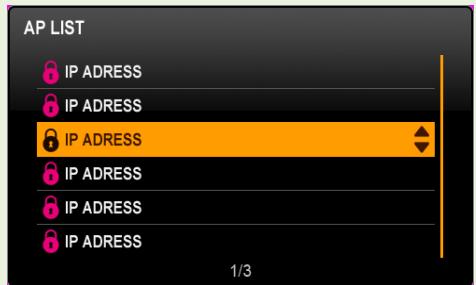

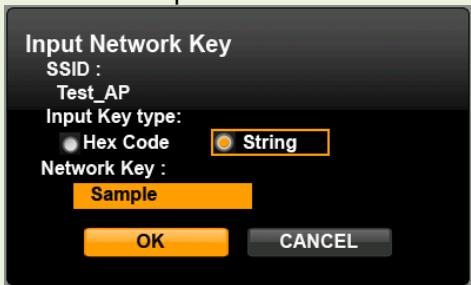

Recherche réseau Wi-Fi (Search Wi-Fi Network): Connectez le module Wi-Fi USB après avoir connecté le Routeur PA (point d'accès) au PC. Pressez Recherche réseau Wi-Fi "Search Wi-Fi

Network" pour chercher votre PA ou votre routeur PA. Après un certain temps de recherche, la fenêtre liste des PA s'affichera. Sélectionnez le PA auquel vous pouvez vous connecter.

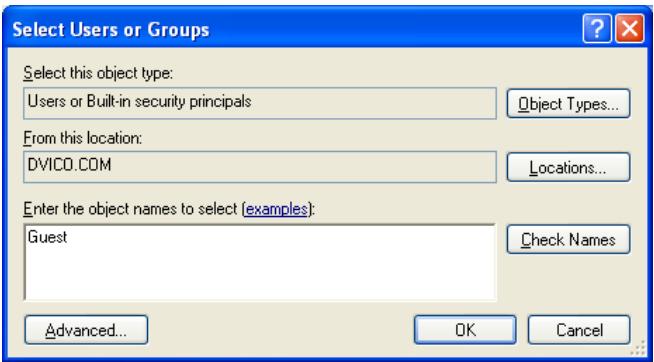

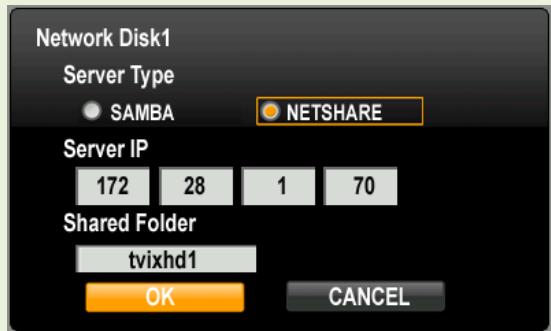

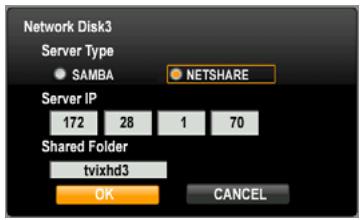

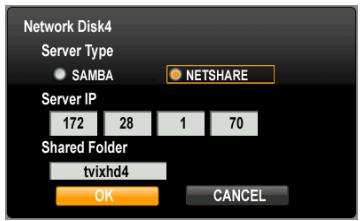

Configuration disque réseau (Setup Network Disk) : Dans l'adresse IP serveur, écrivez l'adresse IP de votre PC. (ex: 192.168.001.128). Supporte jusqu'à 4 disques serveur réseau.

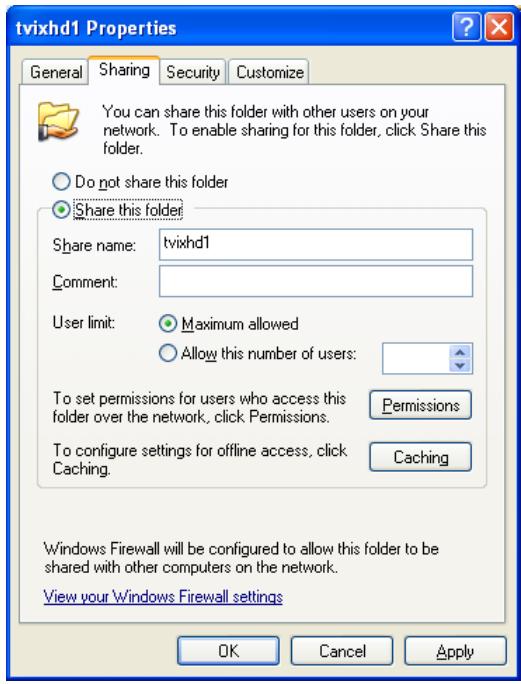

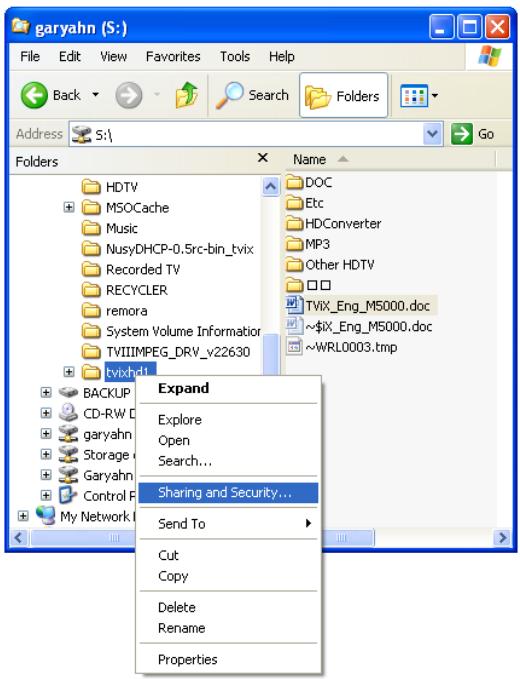

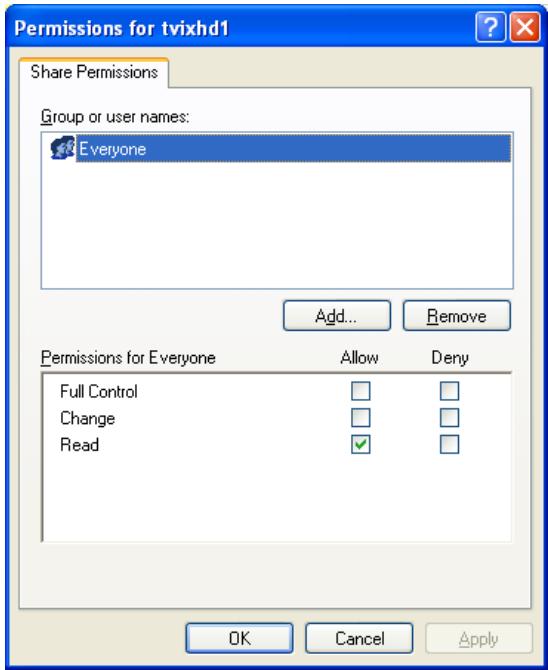

Le nom du dossier de partage devra être identique comme suit : tvixhd1 / tvixhd2 / tvixhd3 / tvixhd4

Information réseau TviX (TVIX Network Info) : Les informations réseau du TViX s'afficheront.

ID et Mot de passe FTP (FTP ID/PW) : pour utiliser la fonction FTP, vous devez utiliser l'ID et le mot de passe affiché dans le menu de configuration Réseau (NETWORK) du SETUP. L'ID FTP est tvixftp. Vous pouvez utiliser seulement des lettres en majuscule dans le mot de passe. Vous devez écrire l'adresse FTP dans l'adresse IP du TViX des informations réseau du TViX.

Cette section nommée configuration diverse (MISC) permet la configuration des effets photo et des sous-titres. Pressez le bouton SETUP de la télécommande et sélectionnez MISC.

Cet écran permet de configurer diverses options (MISC) à votre goût. Sélectionnez pour partager de ce menu. Pressez sur le bouton 'NEXT' pour changer d'options.

Effet transition diaporama (Slide Show Effect): En diaporama avec ou sans fond musical, permet la sélection des effets de transitions.

Durée d'affichage photo (Interval Slide Show Delay): Paramétrage de la durée d'affichage en diaporama.

Affichage OSD (OSD Display) : Sélection de l'affichage du type d'OSD. Normal est recommandé.

Couleur des Sous-Titres (Subtitle Color) : Changement de la couleur des sous-titres et du fond.

Vitesse ventilateur (Fan Speed) : Sélection de la vitesse du ventilateur. Normal est recommandé.

Mot de passe de dossier (Set Folder Password): Pour protéger un dossier par mot de passe, vous devez d'abord configurer le mot de passe administrateur (le mot de passe par défaut étant: 0000 (4 zéros)). En cas d'oubli, faites un changement des paramètres par défaut (voir le menu système (SYSTEM) dans le SETUP).

5.1 Créer un dossier sur le disque dur

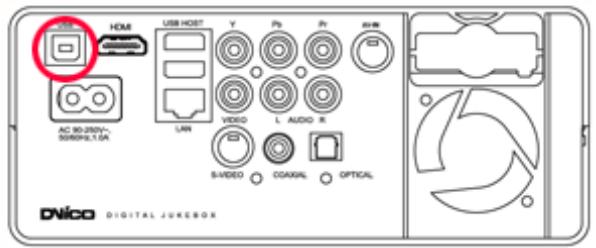

Comme dans la figure suivante, branchez le câble USB, l'extrémité ajustée au TViX et l'autre à votre PC.

2 Après connexion au PC, mettez sous tension le TViX.

Double cliquez sur l'icône 'Ordinateur' sous Vista ou 'Poste de travail' sous 2000/XP. Après connexion de votre TViX à votre PC, vous visualisez les différents disques de votre ordinateur. Dans notre exemple, il s'appelle TVIX et utilise la lettre de lecteur est E: (il peut s'appeler autrement).

Pour un usage pratique, ouvre le disque du TVIX en double cliquant le lecteur et crée des nouveaux dossiers que vous nommerez VIDEO, MUSIC et PHOTO. Ensuite copiez vos fichiers en accord avec ces dossiers (Films dans VIDEO,...).

5.2 Lecture des fichiers vidéos

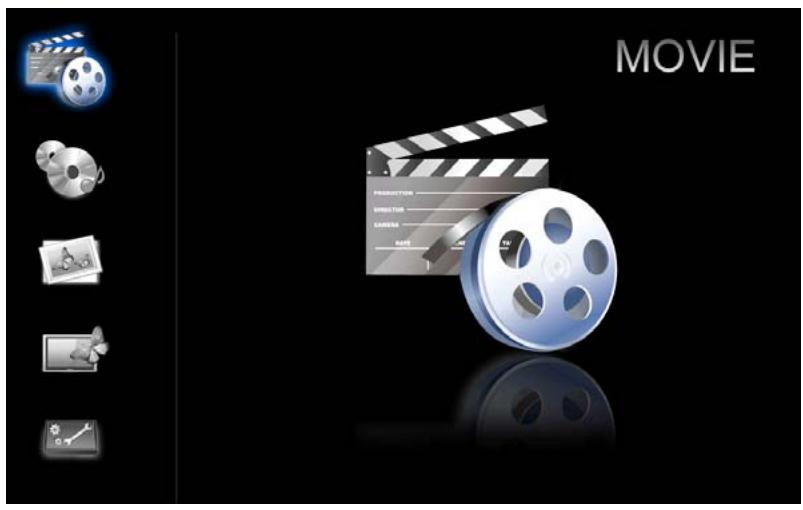

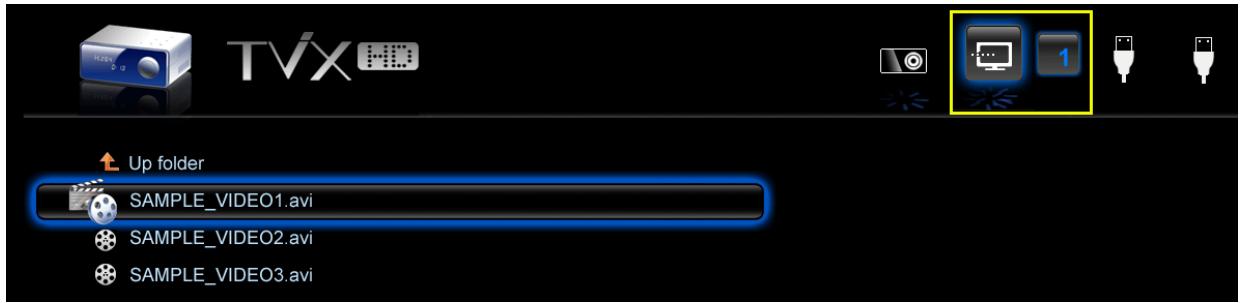

Lorsque l'installation est correctement terminée, vous obtiendrez l'écran principal. Les fichiers vidéo auront été au préalable copiés dans le dossier MOVIE.

Les icônes MOVIE, MUSIC, PHOTO, HDTV, SETUP sont affichées. Sélectionnez MOVIE en utilisant les flèches de déplacement Haut/Bas de la télécommande.

3 Sélectionnez l'icône MOVIE en pressant sur le bouton OK (OK). Si vous désirez changer de partition du disque dur, pressez le bouton Jump/Left.

Utilisez les boutons de déplacement Haut/Bas pour vous déplacer dans les sous-dossiers et sélectionnez une vidéo.

En pressant sur le bouton OK (OK), cela jouera le fichier vidéo.

Pour jouer la vidéo suivante, pressez NEXT(

Pour la vidéo précédente, pressez previous(1<4).

5.3 Lecture des fichiers musique

Vous devez copier vos fichiers musique dans le dossier MUSIC.

Si vous ne venez pas au menu Principal, presses le bouton MENU (MENUR) sur votre télécommande.

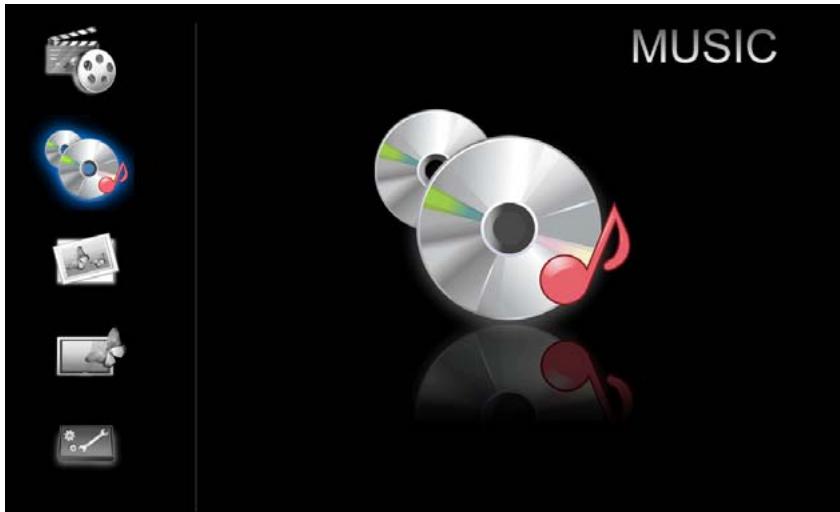

2 Sélectionnez le menu MUSIC () et appuyez sur le bouton OK

Vous visualiserez vos fichiers musique contenus dans le dossier MUSIC.

4 Sélectionnez le fichier audio en utilisant les flèches de déplacements Haut/Bas. Ensuite en pressant sur le bouton OK sur le fichier surligné vous jouerez le fichier musique.

Pour jouer le fichier musique suivant, pressez le bouton NEXT().

Pour jouer le fichier musique précédent, pressez le bouton previous(1<4).

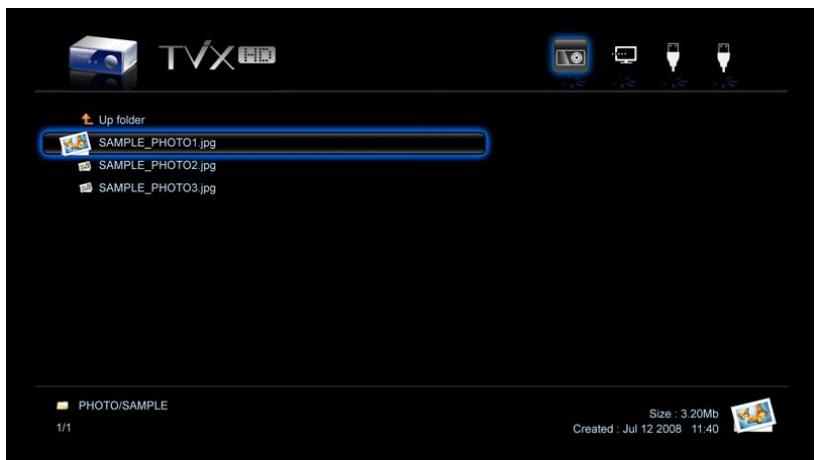

5.4 Lecture des fichiers images

Vous devez avoir copié au préalable vos fichiers images dans le dossier PHOTO.

Vous pouvez presser le bouton PHOTO de votre télécommande sans avoir besoin de sélectionner Menu pour revenir à l'écran menu.

Pressez le bouton PHOTO

3 Vous pouvez voir les fichiers images que vous avez copiés.

4 Sélectionnez le fichier image en utilisant les flèches de déplacements Haut/Bas. En pressant sur le bouton OK, vous afficherez le fichier image sélectionné.

5 Pressez le bouton NEXT (>>|) pour passer à l'image suivante.

Vous pouvez avec la télécommande jouer la TV/HDTV, la Musique, la vidéo aussi bien que la photo.

Si vous connectez le réseau ou une unité de stockage USB, les icônes Réseau (Network) ou USB seront actives dans le menu principal. Supportant jusqu'à partition du disque dur, 4 PC réseau, 4 partitions sur USB1 et 4 partitions sur USB2.

6 Utilisation du TViX en PVR

• Le TViX PVR permet de regarder la TV numérique sans nécessité d'avoir un récepteur TV avec un excellent affichage super clair sur un écran TV HD. Le TViX PVR supporte les caractéristiques standard de la TV numérique, tel que l'EPG et le Timeshifting.
• Le TViX PVR a nombreuses caractéristiques d'enregistrement, incluant l'enregistrement direct, la programmation des enregistrements, et l'enregistrement manuel répété, de manière à ce que l'utilisateur manque pas un programme de TV numérique.
• Le Timeshifting est l'enregistrement temporaire de manière à ce que l'utilisateur regarde ou écoute plus tard à sa convenance. Par exemple, étant interrompu pendant qu'il regarde un programme de TV (tel que répondre au téléphone ou ouvrir à un visiteur qui SONNE à la porte), la seule chose qu'il a à faire est simplement de presser le bouton OK pour geler l'image le temps nécessaire et puis de presser de nouveau le bouton OK pour reprendre où il en était pour continuer sans perdre le programme qu'il regardait.
• Le TVIX PVR ne supporte pas la réception satellite.
• DVICO Inc n'a pas de responsabilité sur les programmes enregistrés, les fichiers réalisés, ou distribués à des fins illégales, commerciales, ou d'activités transactionnelles. La partie ou les parties qui enregistrent ou distribuent le contenu portent toutes les responsabilités (civile ou criminelle) directe ou indirecte.

TViX HD R-3300 - Entrée A/V + tuner TNT optionnel. ** TViX PVR R-3310 - Entrée A/V + Tuner analogique NTSC & numérique ATSC. TViX PVR R-3330 - Entrée A/V + Tuner DVB-T (TNT) (TV analogue non supporté)

** Sans le tuner optionnel, certaines fonctions du PVR (EPG, ou chaînes) ne fonctionneront pas.

6.1 Recherche des chaînes

1 Une fois l'installation correctement terminée, pressez SETUP (SETUP) - et sélectionnez HDTV. Pour rechercher les chaînes, sélectionnez le choix Recherche des chaînes.

3 Peut nécessiter un amplificateur de signal correctement installé, dans les zones en cas de signal faible. La recherche des chaînes prend 5~6 minutes. ATTENTION vous ne détectez pas de chaînes en cas de mauvaise configuration de location dans le menu SETUP HDTV.

Pour arrêter la recherche des chaînes, cliquez sur le bouton STOP () de la télécommande. Après la recherche, vous devez configurer le fuseau horaire (time zone) et le paramètre gestion heures d'été/hiver (Day light setting) dans le Menu SETUP-HDTV, si vous voulez utiliser le guide EPG.

Vérification du signal de réception numérique

Pressez le bouton INFO de la télécommande. L'indicateur de niveau de signal apparaîtra dans la fenêtre INFO. Si l'indicateur indique signal faible, régler l'antenne pour augmenter la force du signal.

Continuez le réglage jusqu'à obtenir la meilleure position avec la puissance la plus forte.

L'affichage OSD suivant

s'affiche lorsque vous pressez un mauvais bouton.

• Pour supprimer une chaîne, pressez le bouton GOTO - Sélectionnez une chaîne - et pressez le bouton ADD/DELETE.

6.2 Utilisation du TViX en PVR

n'est pas disponible.)

: Pressez le bouton TV/HDTV de votre télécommande pour passer en mode TV. : Pressez le bouton A/V de votre télécommande pour passer dans le mode entrée externe.

6.2.1 Changement de chaînes

Pressez sur le bouton CH +/- pour changer de chaîne. Vous pouvez également entrer le N° de la chaîne avec le pavé numérique de la télécommande, la chaîne changera après un instant.

Pour vérifier la liste des chaînes, pressez le bouton GOTO (GOTO) en mode TV. Vous pouvez changer de chaînes en utilisant les boutons Up/Down et OK. 4 Changer le N° de chaîne en pressant le avec le pavé numérique, pressez en série le numéro de chaîne → ou 16:9/4:3 → le numéro de sous chaîne.

6.2.2 Enregistrement immédiat

• Cette fonction enregistre la chaîne en cours.
• Vous ne pouvez pas changer de chaîne durant l'enregistrement.

• Sélectionnez la chaîne à enregistrer désirée et pressez le bouton (REC) pour enregistrer.
• Pressez le bouton STOP ( ) pour arrêtier l'enregistrement. Également l'enregistrement s'arrête quand la durée d'enregistrement est atteinte.
• Le fichier d'enregistrement est sauvegardé sur le disque dur du TViX dans le dossier PVR.
• Le fichier est sauvegardé avec un nom sous la forme "AA-MM-JJ_nom programme. tp"

Le disque dur doit être formaté en système de fichier NTFS. Si il est formaté en système de fichier, un message d'erreur apparaîtra. - Le dossier Livepause est un dossier temporaire pour la fonction timeshifting, ignorez ce nom de dossier.

REC

Pour changer la durée d'enregistrement dans la série suivante : 180->240.

• Pressez plusieurs fois sur REC (REC) change la durée d'enregistrement dans la série suivante : Espaces disponibles->30min->60->90->120->180->240.

QTR:90 Min

Veuillez l'affichage OSD, le rond rouge OSD() dans le coin supérieur droit de l'écran.

• Durant l'enregistrement, en cas d'espace de sauvegarde insuffisant, l'enregistrement s'arrêtera automatiquement.

• Durant l'enregistrement ou la visualisation, pressez le bouton (INFO) de la télécommande et vous pourrez voir les informations chaînes.

• Si l'espace disque dur disponible est inférieur à 50 Mo, l'enregistrement ne fonctionneras pas. Si l'espace disponible atteint 10Mo ou moins durant l'enregistrement, il sera automatiquement stoppe et l'OSD afficheras "Disque plein" ("No space").

Note sur l'enregistrement :

• La première partition du disque dur si le disque est partitionné doit être en système de fichier NTFS, si elle est en système de fichier FAT32 cela provoquera un message d'erreur.
• Lorsque le signal est faible ou instable, l'enregistrement ne pourra pas fonctionner proprement.
• De même avec des erreurs disques, l'enregistrement ne pourra pas fonctionner proprement. Vous devrez de temps en temps exécuter une vérification disque Check Disk (CHKDSK).

6.2.3 Utilisation du guide EPG

L'EPG (Guide de programme électronique / Electronic Program Guide) ce guide des programmes est transmis en temps réel avec les chaînes de TV. La fonction EPG n'est pas supportée en TV analogue et avec l'entrée externe (A/V-in).

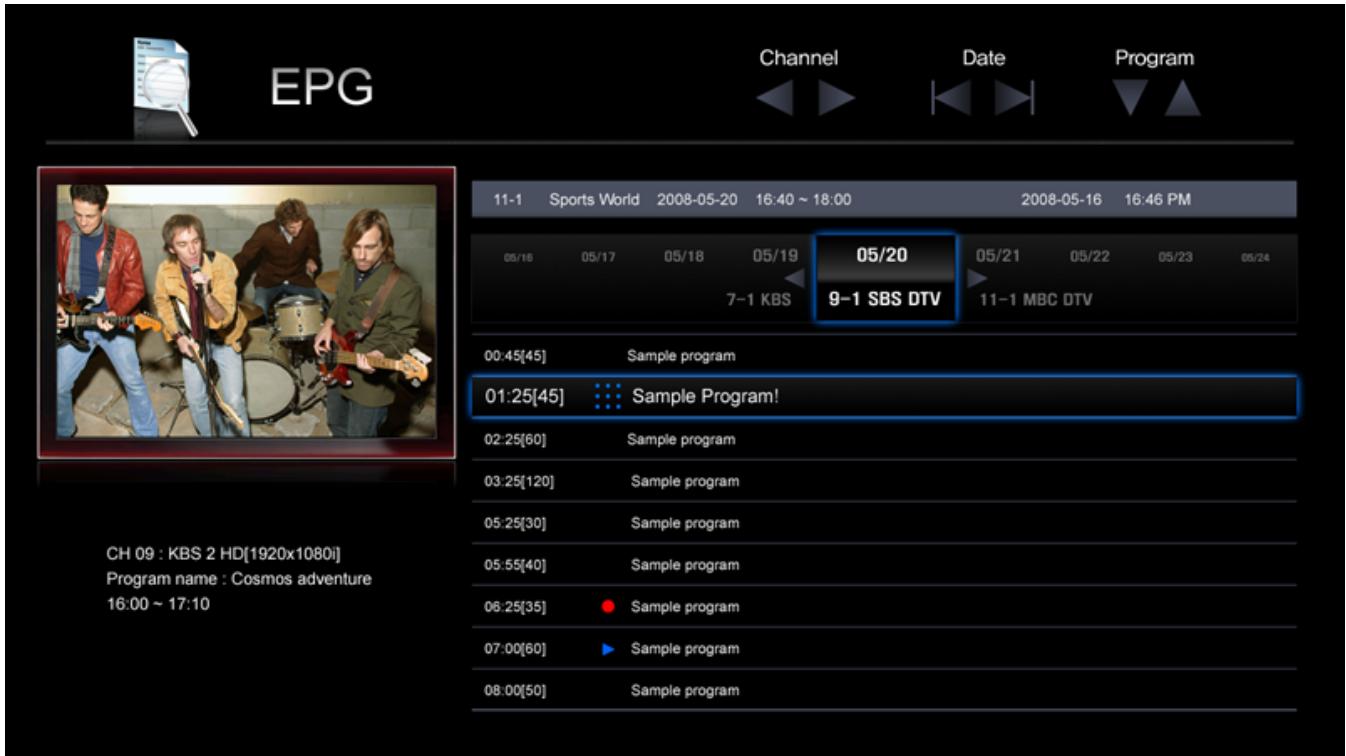

Pressez le bouton Guide (GUIDE) en mode TV numérique pour obtenir la fenêtre EPG qui suit. Sélectionnez la chaîne désirée à enregistrer ou à regarder et pressez sur les boutons View (visualiser) ou Record (programmer un enregistrement) une chaîne.

Ouvrez/Fermez la fenêtre EPG.

Change à la date précédente l'affichage de l'EPG.

Change à la date suivante l'affichage de l'EPG.

Change la chaîne de l'affichage de l'EPG.

Change d'item sélectionné dans la liste de l'EPG.

Sélectionnez le programme pour un enregistrement programmé en utilisant les boutons Haut/Bas (up/down) et en pressant le bouton OK.

2 ABC

21:00 [60]

Sample program

Recording

Watching

CANCEL

Le TVIX se mettra sous tension 5 minutes avant le début d'un enregistrement programmé.

Si vous avez programmé un enregistrement à 4H00, votre TVIX se mettra sous tension à 3H57 et débutera l'enregistrement à 4H00.

6.2.4 Enregistrement manuel programmé

L'enregistrement manuel est disponible seulement en mode TV. Il est basé sur l'horloge interne du TViX qui s'affiche sur l'écran VFD. Veillez régler correctement l'heure et la date dans le menu de configuration.

BOOKMARK

SCHEDULE

Pour y accéder, pressez le bouton BOOKMARK/SCHEDULE (SCHEDULE).

Pour ajouter un enregistrementprogramme, pressez sur le bouton ADD/DELECT (ADD DELETE).

Dans ce menu, vous pouvez configurer la date et l'heure de début / la durée en minutes / la chaîne. Utilisez le bouton CH pour changer de chaîne. L'option cycle configure le jour de la semaine.

Vous pouvez changer l’indice avec le bouton Suivant et Précédent (Next ou Prev).

Pour modifier ou supprimer un enregistrementprogramme de la liste, pressez le bouton

BOOKMARK/SCHEDULE ( BOOKMARK SCHEDULE ). Utilisez le bouton Haut/Bas (up/down) pour sélectionnez un enregistrement dans la liste, vous pouvez modifier ou supprimer en pressant le bouton OK. Pressez le bouton stop ou BOOKMARK/SCHEDULE de la télécommande pour sortir de la liste.

Le TVIX se mettra sous tension 5 minutes avant le début d'un enregistrementprogrammé.

Un enregistrement programmé à 4H00, votre TVIX s'allume à 3H57 et débute l'enregistrement à 4H00.

6.2.5 Utilisation de la fonction timeshifting

Le Timeshifting est un enregistrement temporaire sur le disque pour être vu ou regardé en décalage à votre convenance. Si vous êtes interrompus pendant que vous regardez un programme TV en direct (par exemple pour répondre au téléphone, ouvrir à un visiteur sonnant à la porte), vous pouvez par une simple pression sur le bouton OK geler l'image pendant un certain temps et ensuite en appuyant de nouveau sur le bouton OK reprendre où vous en étiez avant l'interruption. La fonction Timeshifting vous préserve lorsque vous changez de chaîne.

Remarque: Vous ne pouvez pas utiliser la fonction Timeshifting sur un disque dur en système de fichier FAT32. Le disque dur doit être formaté en système de fichier NTFS.

Le Timeshifting demande un espace disque dur maximum de 9G/H.

Démarrage/Pause de la fonction timeshifting. En pressant alternativement Démarrer / pause ou reprendre la lecture de la TV en mode timeshifting.

Arrête la fonction Timeshifting et affiche la TV en direct.

Allez à la position au début de la mémoire tampon du Timeshifting.

Revenir au Direct (fin de la mémoire tampon du Timeshifting).

Avance rapide FF/REW en mode Timeshifting

Pressez simplement le bouton Haut/Bas (Up / Down) pour un saut de 15 secondes.

6.2.6 Utilisation de l'entrée externe (a/v-in)

Le TViX possède une entrée vidéo composite ou S-VHS (A/V input).

La série TViX PVR s'utilise aussi comme un enregistreur vidéo personnel ou machine à archive, vous permettant de capturer une vidéo analogue et de la stocker en format numérique. Il peut capturer ou faire du Times hit d'une vidéo analogue externe tel qu'une chaîne TV analogique, et ensuite de l'enregistrer en un enregistrement au format numérique d'excellente qualité.

Connectez la sortie de votre périphérique vidéo externe à l'entrée vidéo avec le câble spécifique. Ne pas forcer lors du branchement du câble pour ne pas endommager le TViX.

Configurez la sortie de votre périphérique externe vidéo en NTSC(480i) ou PAL(576i) et le son en analogique.

Après avoir connecté le cable d'entrée A/V, mettez sous tension le TViX. Pressez le bouton AV-IN(AV IN) sur votre télécommande, et basculer de video à S-video. Le bouton AV-IN permet le basculement de video à S-video.

Lorsque vous utilisez le mode entrée vidéo (A/V-in), vous pouvez enregistrer ou faire du time shift, tel en mode TV.

7.1 Description de chaque bouton

De base, pour choisir un fichier multimédia que vous désirez jouer, utilisez les boutons flèches pour naviguer et appuyez sur le bouton OK pour valider.

7.1.1 Lecture vidéo

Lorsque vous pressez le bouton MOVIE() de la télécommande, seul le contenu du dossier MOVIE du TViX s'affiche sur votre TV.

Cela s'applique seulement à la partition active si vous avez plus d'une partition.

Presse le bouton JUMP() de la télécommande pour sélectionner une autre source d'entrée. Vous obtiendrez l'affichage OSD lorsque vous pressez un mauvais bouton.

Joue ou Pause un fichier.

Arrête le fichier en lecture.

Allez au fichier suivant.

Allez au fichier précédent.

Première pression : Affiche les informations du fichier.

01:06:09

Seconde pression : Affiche le temps écoulé à l'écran.

(La barre de progression est affichée en haut et à gauche)

Troisième pression : Affiche le temps restant

-01:50:09

Quatrième pression : Arrête l'affichage des informations

Si vous pressez le bouton Info lorsque vous ne jouez pas de fichier, vous obtiendrez l'espace libre.

restant sur le disque dur.

4:3 Letter Box / 4:3 Pan & Scan pour les TV standard / 16:9 pour les TV larges comme les TVHD ou les TV Plasma.

Si le ratio de la TV est de 4:3, sélectionnez 4:3 letter box ou 4:3 Pan & Scan. Si le ratio est 16:9, sélectionnez 16:9.

Le 4:3 Letter box peut afficher le ratio original d'un fichier multimédia en 16:9. 4:3 Pan & Scan ajustera l'image d'un fichier multimedia 16:9 en 4:3 sur votre TV en échelonnant l'image. (actuellement ce mode n'est pas supporté) 16:9 peut régler tous les ratios d'un fichier multimédia à l'écran TV avec l'image originale.

En pressant le bouton Zoom pendant la lecture d'un fichier, affiche l'OSD du ZOOM comme 2X 4X 8X 1X

En mode ZOOM, vous pouvez déplacez dans l'image avec les flèches de directions.

Première pression : Affiche l'OSD Sous titre (Subtitle).

• Changement de la taille du sous titre : pressez le bouton droit/gauche en mode sous titre. Ce n'est pas disponible sans fichier sous titre.
• Changement de la position du sous-titre : pressez le bouton Haut/Bas en mode sous-titre (.smi seulement).

La couleur et le fond des sous-titres se configurent dans le menu de configuration (SETUP).

Supporte les fichiers sous-titres. SUB (bitmap) +. idx.

Voulez atteindre le mode fichier sous-titre en pressant le bouton TITLE de la télécommande.

Naviguez dans les fichiers et dossiers et pressez le bouton OK sur le fichier sous titre voulu.

Vous pouvez synchroniser les sous-titres en utilisant les boutons CH + / - de la télécommande.

En pressant le bouton GOTO durant la lecture d'un fichier, vous pouvez désirer les temps. Après cela vous pourrez directement à partir de ce temps.

Le temps de lecture courant sera affiché avec la fonction GOTO.

Bouton FF/REW

En pressant le bouton FF durant la lecture d'un fichier, vous changez le mode avance rapide.

$$ 2 X \rightarrow 4 X \rightarrow 8 X \rightarrow 1 6 X \rightarrow 3 2 X. $$

Le bouton Haut/Bas : saut de 15 secondes en avance ou 15 secondes arrêté.

Utilisée pour supprimer un fichier ou un dossier du disque dur du TViX.

Lorsque vous supprimer des fichiers et des dossiers, vous nevez vérifier le disque dur régulièrement et executer un Check Disk.

Pendant la lecture, vous pouvez configurer un temps de mise en sommeil en pressant cette touche répétitivement.

Le message OSD SLEEP ON clignotant s'affichera 3 minutes avant l'arrêt. (peut requérir une version de micrologiciel (firmware) récente)

Dans ce menu, il est possible d'ajuster le contraste, la brillance, la couleur et la saturation en pressant les flèches droites/gauches de la télécommande.

Si vous arrêtez une réserve, la position d'arrêt sera automatiquement sauvegardée et vous pourrez reprendre plus tard à n'importe quel moment en pressant le bouton "bookmark" sur la télécommande.

• Sauvegarder jusqu'à 8 marques pages (bookmarks) pour 8 fichiers individuels. (On ne peut pas en sauvegarder 8 sur un seul fichier.)
• Le marque page (Bookmarking) fonctionne avec les fichiers vidéo AVI, MPG, VOB, CAT, M2P seulement.
• Cette fonction ne peut fonctionner sur un fichier vidéo dont le dossier est protégé par mot de passe.
• Lorsque vous jouez de nouveau le même fichier, seule la dernière position en marque page sera sauvegardée.
• Si un fichier est supprimé, il sera automatiquement supprimé de la liste de marque page.

En pressant le bouton AUDIO durant la lecture d'un fichier audio, cela vous permet de changer alternativement de piste audio.

Sélection manuelle du fichier sous-titre. (nécessite une mise à jour du microprogramme (firmware) récente)

Configure le mode lecture à répétition piste, répétition tous ou arrêt répétion.

7.1.2 Navigation DVD

Pour la lecture de fichier DVD copie sur le disque dur, naviguez au fichier VIDEO_TS.IFO et pressez OK.

La navigation complète du DVD fonctionnera comme avec un lecteur DVD standard.

Lecture/Pause (en lecture vidéo). Sélectionnez le fichier (dans écran menu).

Arrête la lecture.

Allez au chapitre suivant.

Allez au chapitre précédent.

Affiche les informations DVD.

Allez au menu principal du DVD.

Bouton FF/REW avance retour rapide

Bouton Haut/Bas: saut de 15 secondes avance ou retour en arrêt.

Changement de piste audio disponible. (International dubbing, DOLBY, 2CH, 5.1CH, DTS etc.)

Les fonctions des flèches de déplacement et "VOLUME UP/DOWN" sont identiques qu'en mode vidéo.

7.1.3 Lecture audio

Lorsque vous pressez le bouton MUSIC (MUSIC) sur la télécommande, seul le contenu du dossier Music sera affiché.

Cela s'applique uniquement à la partition active (1ère partie) si vous avez plusieurs partitions.

L'OSD affiche : lorsque vous appuyez sur une mauvaise touche. Si vous pressez sur un fichier audio, vous obtiendrez la fenêtre de lecture audio. Dans cette fenêtre vous pouvez CHOISIR un autre morceau à écouter.

Certaines fonctions peuvent requérir la dernière mise à jour du microprogramme (firmware).

Lecture / Pause fichier.

Arrêt lecture

Allez au fichier suivant.

Allez au fichier précédent.

Affichage des informations du fichier audio. S'il n'y a pas d'information Tag, on obtient les informations de base.

Bouton FF/REW avance/retour rapide. Bouton CH Up/Down: saut de 15 secondes en avant ou en arrière.

Fonction Shuffle (lecture aléatoire), pressez le bouton Shuffle pour jouer aléatoirement les fichiers du répertoire courant.

Configure le mode lecture à répétition piste, répétition tous ou arrêt répétition.

7.1.4 Lecture image

Lorsque vous pressez le bouton PHOTO (PHOTO) sur la télécommande, seul le contenu du dossier PHOTO sera affiché.

Cela s'applique uniquement à la partition active (1ère partition) si vous avez plusieurs partitions.

L'OSD affiche : lorsque vous appuyez sur une mauvaise touche.

Lecture / Pause fichier.

Arrêt lecture

Allez au fichier suivant.

Allez au fichier précédent.

Affiche les informations de l'image.

Rotation de l'image.

Vous pouvez changer la taille de l'image with le ZOOM.

Avec le mode Zoom, vous pouvez vous déplacer dans l'image avec les flèches de direction.

• Configurez le défilement diaporama ou les effets de transition dans le menu de configuration MISC. Certain fichier JPEG non standard peuvent ne pas être affiché (JPEG progressif non supporté).
• Il est possible de jouer une musique de fond pendant un diaporama (nécessite que les images et les musiques soient dans le même dossier).

7.2.1 Utilisation de la fonction autostart

Lorsque vous désirez jouer de la musique avec le TViX, mais que vous n'avez pas d'écran de TV, la fonction suivante pourra vous faciliter l'utilisation.

1 Créez un dossier dans la directory principale de la 1ère partition. La nommer "autorun".

2 Copiez les fichiers multimédias ou la liste de fichiers texte dans le dossier "autorun".

Si vous pouvez changer la configuration, pressez le bouton SETUP de la télécommande. Puis sélectionnez configuration système (SETUP-SYSTEM). Configurez l'option AutoRun à ON. Si vous configurez l'option AutoRun à OFF, cette fonction ne fonctionnera pas. Si vous sélectionnez 'Shuffle,' les fichiers seront joués aléatoirement. 4 Après configuration, mettez hors tension le TViX et ensuite sous tension. Le TViX jouera les fichiers de '/HDD1/autorun'.

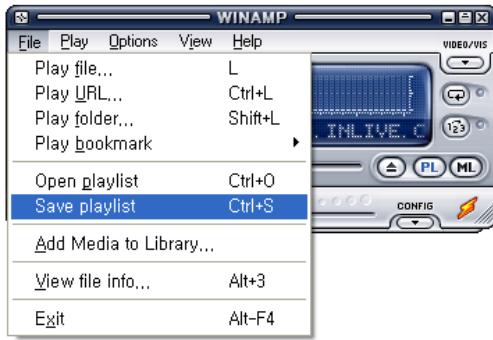

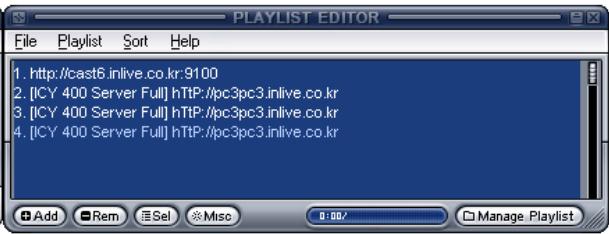

Utilisation Liste de lecture (Playlist) WinAMP (.m3u or .pls)

1 Connectez le TViX au PC. 2 Utilisez la forme d'application "Winamp" pour créer une playlist de fichiers du TViX. (Voir ci-dessous) 3 Sélectionnez une playlist sauvegardée du menu fichier de Winamp et sauvegardez la liste sur la même partition où les fichiers sont stockés.

4 Déconnectez le TViX du PC en utilisant l'icône de déconnexion périphérique USB en toute sécurité.

7.2.2 Utilisation de la copie de fichier

TViX supporte la fonctionnalité de copie de fichier sans PC. Vous pouvez maintenant copier le contenu d'une unité disque dur externe USB (ex: clé USB) vers le disque dur interne du TViX et inversement.

Disque dur interne TViX < - > disque dur interne,

Disque dur interne TViX < - < > disque réseau (Network) le disque réseau en lecture seulement en NFS.

Disque dur interne TViX < - > disque USB externe (excepté les unités non standard)

1 Sélectionnez le dossier des fichiers source. (Actuellement, ne supporte pas la copie de dossier) 2 Pressez la touche Fonction (Fonction) et sélectionnez l'icône sélection fichier (FILE SELECT).

3 Avec la fenêtre mode sélection (SELECT MODE), sélectionnez la source fichier en utilisant les touches Haut/Bas (Up/Down) et le bouton OK.

Dans ce mode, ne changer pas de dossier. Si les fichiers sont sélectionnés, les fichiers sélectionnés sont actifs.

Après la sélection des fichiers, presse de nouveau le bouton Function et sélectionnez l'icone COPY. Pour annulez la copie, pressez de nouveau le bouton Function et pressez l'icone annuler (cancel). Dans le cas du mode coller, vous pouvez utiliser les flèches de navigations, ainsi vous pouvez changer le dossier cible. Naviguez jusqu'au dossier où vous voulez effectuer la copie, et pressez le bouton Fonction de

nouveau puis sélectionnez l'icône coller (PASTE).

6 Après avoir pressé Coller (PASTE), vous verrez la progression de la copie dans la fenêtre comme suit.

7.2.6 Sécurité de dossier

Le TViX supporte la protection de dossier par assignation, d'un mot de passe de dossier.

1 Sélectionnez le dossier que vous pouvez protégerez par mot de passe. 2 Pressez le bouton Function de la télécommande. 3 Sélectionnez l'icone configuration Mot de passe (Password). 4 Pressez un nombre de 1~8 chiffres avec les boutons chiffre de la télécommande (Ex: 1234). Pressez le bouton OK pour terminer.

En cas de perte du mot de passe admin, faites une restauration des paramètres d'usine dans le SETUP-SYSTEM pour remettre le mot de passe à 0.

• Les icônes de configuration Mise ou Retrait d'un mot de passe seront actives quand un mot de passe est assigné à un dossier.

Sélection fichier

Copie fichier

File Paste Coller fichier

File delete Suppression fichier

Mise d'un mot de passe

Retrait du mot de passe

Annuler/Sortie

• Si vous entrez un mauvais mot de passe, le TViX automatiquement retourne à la page sélection de fichier.
• Faites une restauration des paramètres d'usine dans le menu SETUP-SYSTEM en cas de perte du mot de passe Admin.
• Le mot de passe devra être composé de chiffres uniquement.
• Vous ne pouvez pas supprimer un dossier protégé par mot de passe avec la touche Supprimé (delete). Retirez en premier lieu le mot de passe avant de procéder.

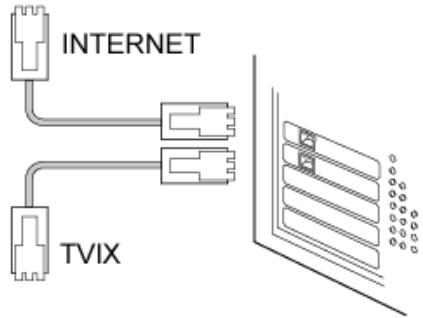

Lorsque le PC est directement connecté au tvix

Connectez le câble réseau au port réseau du TViX et du PC.

Important

Dans ce cas, vous devez utiliser un câble réseau croisé.

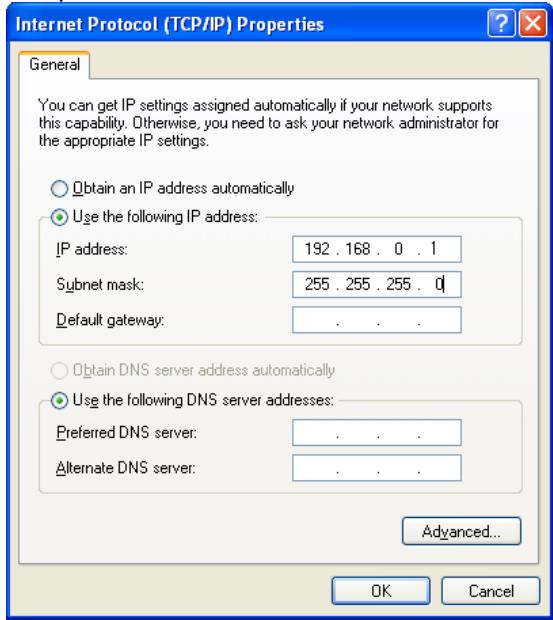

Si la carte réseau de votre PC est connectée à la ligne Internet, vous devez installer une deuxième carte réseau.

< Quand vous êtes connecté avec routeur IP ou hub >

Connectez le câble réseau au port réseau du TViX et du routeur IP ou Hub.

Important

Dans ce cas, vous devez utiliser un câble réseau direct.

Mode SAMBA : Vous pouvez jouer des fichiers via le réseau sans logiciel spécial, mais la vitesse est moindre que le mode NFS. (Actuellement non supporté sous Vista) Mode NFS : Vous devez installer l'utilitaire NetShare TViX sur votre PC, mais vous pouvez jouer de façon fluide des fichiers TP ou DVD.

Nous recommandons l'utilisation de fichier partagé en système de fichier NTFS. Le système de fichier FAT32 ne contient pas suffisamment d'informations pour créer l'ancien nom de fichier, ainsi le TViX ne chargera pas le fichier après un changement de nom de fichier.

• Veuillez pour connecter le TViX au PC avec uniquement le câble USB fourni.

Connectez le module USB Wi-Fi au TViX après avoir connecté le router PA (point d'accès) au PC.

Vous ne devez pas forcer pour connecter car vous pourriez endommager le TViX.

Pour les instructions détaillées, veuillez vous référer au réseau Wi-Fi.

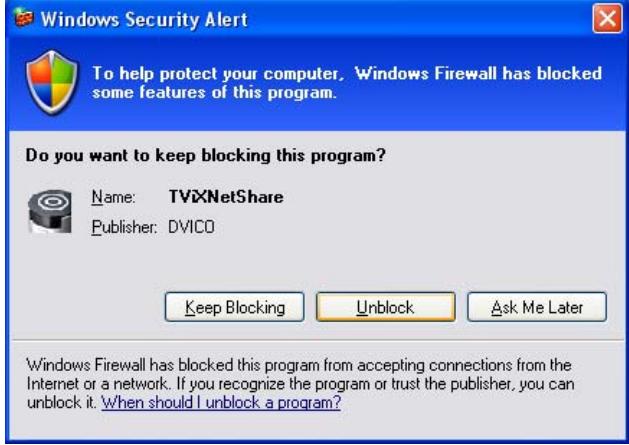

7.3.2 Installation de tviX netshare

Il est préférible de vérifier s'il n'y a pas une mise à jour de la version de NetShare sur le site www.dvico.com. Dans ce cas, téléchargez cette nouvelle version d'installation de TViX Netshare et installez-la.

Exécuteur installateur TViX Netshare et suivez l'écran d'installation.

La fenêtre du besoin de la destination (The "Choose Destination Location") s'affichera. Cliquez sur Suivant ("Next") si vous désirez installer NETSHARE dans le dossier par défaut, autrement vous pouvez désirer un dossier différent en cliquant sur Parcourir ("Browse").

Choisissez la location de partage le dossier. Utilisez Parcourir "Browse" pour trouver le dossier partagé.

Nous recommandons de partager les fichiers en utilisant le système de fichier NTFS.

7.3.3 Utilisation de netshare tvix

1 Cliquez Démarrer (Start), pointez Programmes -> DVICO -> TViX NetShare (Program->DVICO->TViX NetShare). Si TViX NetShare est déjà exécuté, il n'est pas nécessaire de l'exécuter de nouveau.

2 Après démarrage du programme Net Share, vous pouvez voir icône de NetShare dans la barre de tâche.

3 Configuration (Settings) cliquez bouton droit l'icône de NetShare dans la barre de tâche.

• Start Sharing : Utilisé pour démarrer un partage
• Stop Sharing : Utilisé pour stopper un partage
• Settings : Utilisé pour configurer le dossier de partage
• Exit: Sortie

Après l'exécution du logiciel NetShare, cliquez avec le bouton droit sur l'icône NetShare et sélectionnez Settings (Configurer).

• NetShare AutoRun : utilise autorun lorsque Windows redémarre.
• Auto Sharing at Program Run : utilise pour démarrer automatiquement le partage au démarrage du programme.
• Dossier à partager : utilisé pour sélectionner le dossier partagé en cliquant sur l'icône parcourir (Browse).

Dans le cas d'un système de fichier FAT32, le TViX ne peut pas charger le fichier après un changement de nom de fichier.

1 Après l'exécution de l'application netshare, cliquez l'icône netshare.

Cliquez sur Parcourir (Browse), correspondant au dossier 1 à partager. Sélectionnez le dossier approprié, contenant les fichiers Média du lecteur désiré et cliquez OK. Cliquez Parcourir (Browse) correspondant au dossier 2 au dossier 4 à partager. Sélectionnez le dossier approprié, contenant les fichiers média du lecteur désiré et cliquez OK.

Important

Si vous pressez sur stop partage lorsque le réseau est connecté, vous pouvez voir "Partage TViX fermé." dans la configuration.

Vous nevez de nouveau pressez Démarrer partage "start sharing" pour redémarrer le partage.

7.3.5 Configuration réseau en mode SAMBA sous windows XP

1 Sélectionnez le dossier que vous désirez partager. Cliquez bouton droit sur le dossier et sélectionnez Partage et sécurité 'Sharing and Security' dans le menu.

2 Vérifiez dans partager ce dossier 'Share this folder' le nom de partage 'tvixhd1' (ce nom est valable une seule fois au même moment).

3 Utilisez Tout le monde 'Everyone' si affiché vous ne devez rien changer, sinon cliquez sur le bouton Ajouter 'Add...' et ajoutez Tout le monde 'Everyone'. 4 Après cela, le dossier partagé s'affichera comme suit.

TVIXHD1

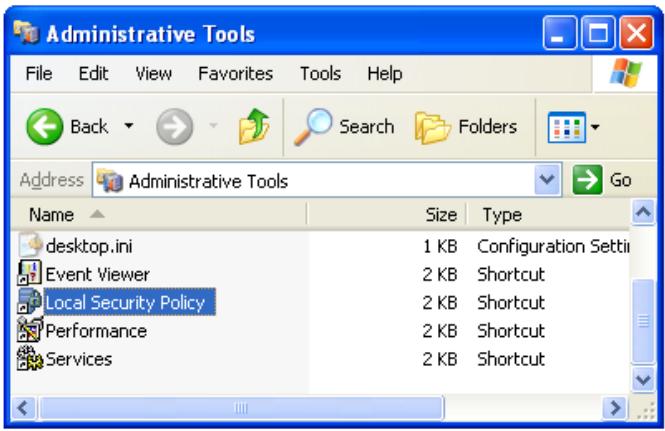

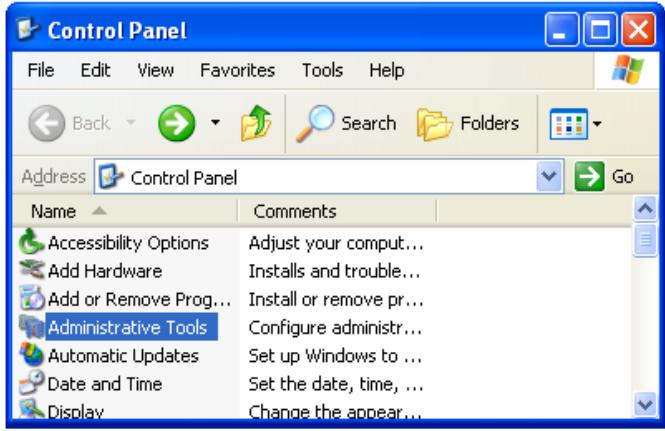

Allez à Paramètres > Panneau de configuration > Outils d'administration > Gestion Ordinateur > Utilisateurs locaux et Groupes > Utilisateurs (Move to 'Settings' > 'Control Panel'>

Cela est pour Windows XP Professionnel. Sous Windows XP Home/Familial vous ne verrez pas cette fenêtre. Si vous ne trouvez pas Outils d'Administrative Tools' dans le Panneau de Configuration 'Control Panel', cliquez "Basculer vers l'affichage classique".

Décochez Compte désactivé / 'Account is disabled'

7 Invite / 'GUEST' s'affiche comme suit (il ne doit pas y avoir de marque X rouge sur Invite / 'Guest').

Aller à Panneau de Configuration > Connexion réseau / 'Control Panel' > 'Network connections', et avec le bouton sélectionnez Propriétés / 'Properties.

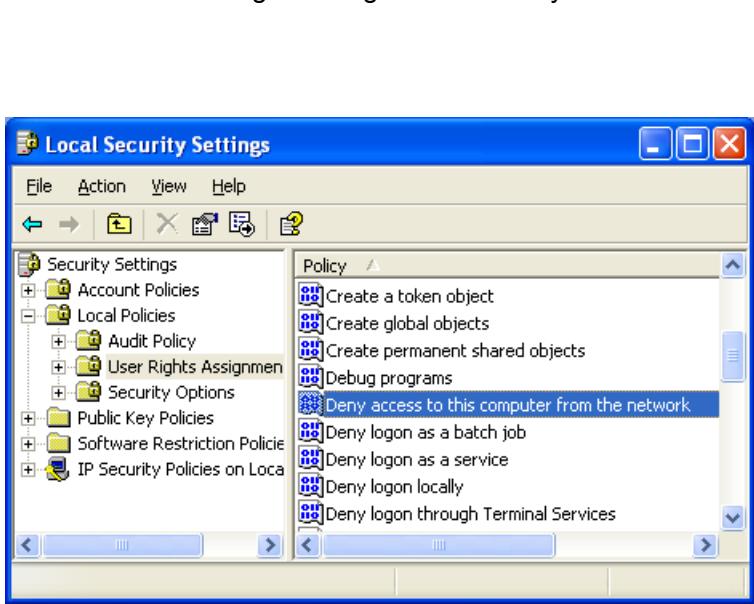

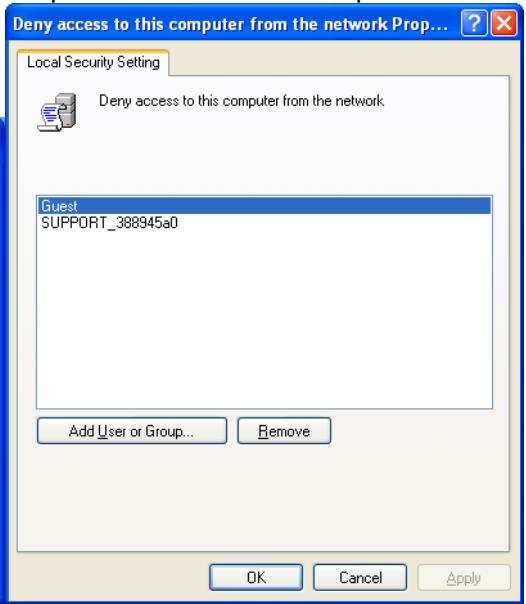

Supprimez Invite / "Guest" dans Assignment des droits utilisateurs > option Accès réseau refusé à cet ordinateur / 'User Rights Assignment' > 'Deny access to this computer from the network' option.

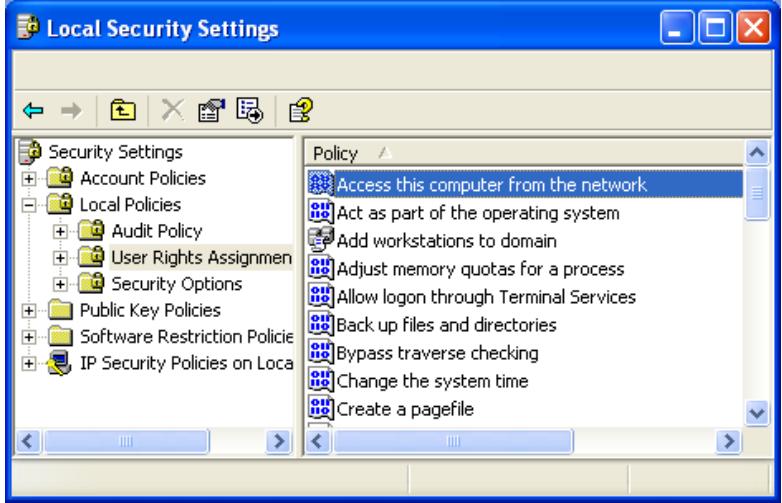

10) Allez à Accéder à cet ordinateur depuis le réseau / 'Access this computer from the network', et ouvre

Propriétés / 'Properties' avec le bouton droit de la souris.

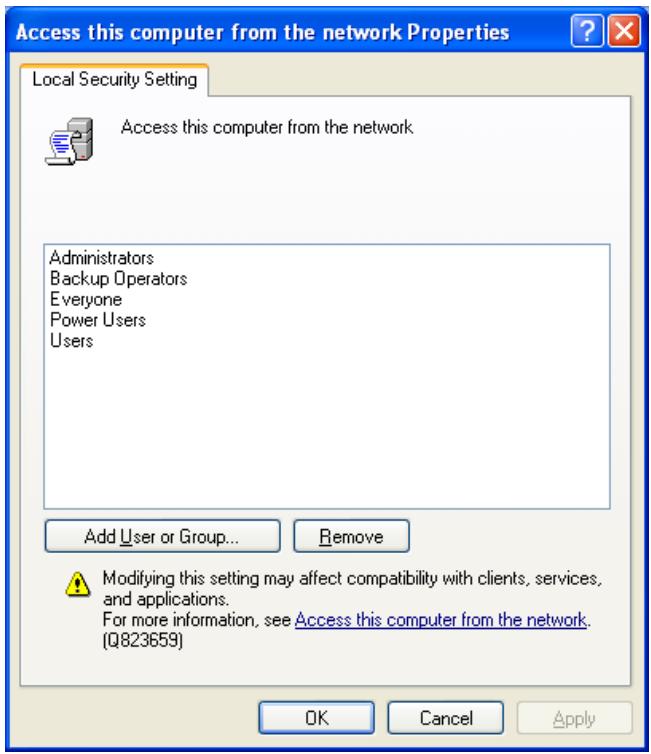

11) Cliquez sur Ajouter un utilisateur ou un groupe / 'Add User or Group'

12) Tapez Invité / "Guest" et cliquez le bouton "OK".

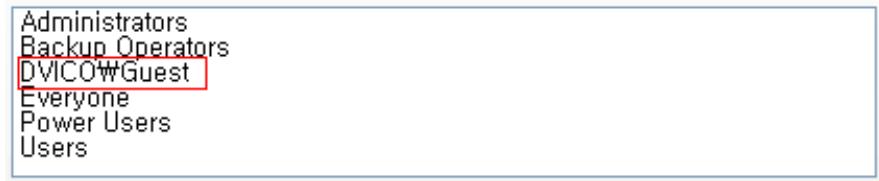

13) Pressez OK, et Invité / Guest sera enregistré.

< Connectez le tviX au PC directement >

Dans ce cas, vous devez utiliser un câble réseau croisé. Si la carte réseau de l'ordinateur est connectée à la ligne Internet, vous devez installer une carte réseau supplémentaire à votre ordinateur.

Allez à Panneau de Configuration > Connexions Réseau / 'Control Panel' > 'Network connections', et sélectionnez Propriétés / 'Properties' en utilisant le bouton droit de la souris.

Sous Windows 2000 ou XP, cochez Autoriser d'autres utilisateurs du réseau à se connecter à cet ordinateur par le biais de la connexion Internet / "Allow other network users to connect through this computer's internet connection" Double cliquez la carte réseau TCP/IP /TCP/IP->LAN card que you desirez utiliser sur voe ordinateur. You devez selectionner la carte réseau additionnelle en cas d'ajout.

Cochez Spécifiez une adresse IP / 'Specify an IP address', et écrivez l'adresse IP / IP address' & le masque de sous-réseau / 'Subnet mask' que vous pouvez utiliser.

Ex) adresse IP: 192.168.0.1 Masque de sous réseau: 255.255.255.0

< Connectez le tviX en réseau avec un routeur IP ou un hub >

Si vous avez déjà été attribué d'une adresse IP dynamique à partir d'un serveur DHCP ou un Routeur IP dans votre réseau local, alors pas besoin d'écrire une adresse IP statique. Puis obtenir automatiquement l'adresse IP attribuée ou bien écrire une adresse IP & le masque de sous réseau que le serveur DHCP ou le Routeur IP vous a fourni.

Sélectionnez Panneau de Configuration > Connexion réseau / 'Control Panel' > 'Network Connections', et sélectionnez 'Statuts' en cliquant le bouton droit de la souris.

Sur l'onglet Support, vous devriez voir l'adresse IP. (Ex: 192.168.1.127)

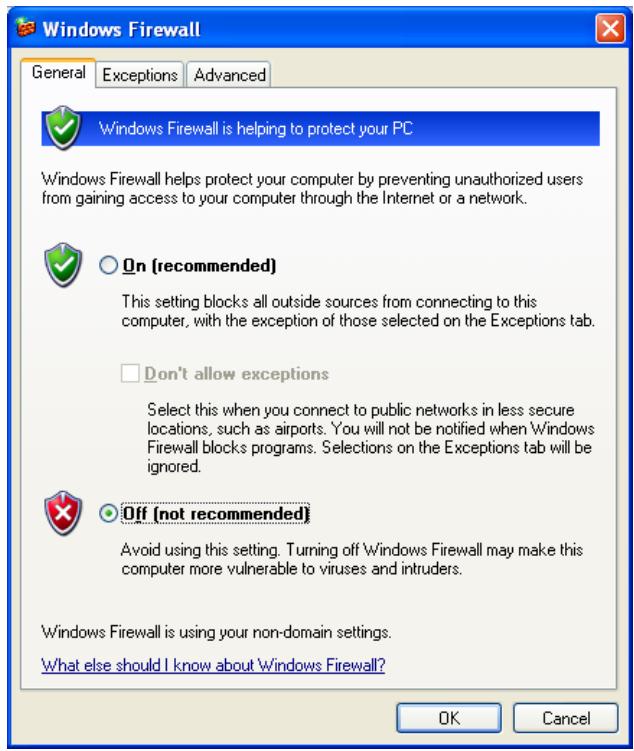

<Désélection du firewall de windows>

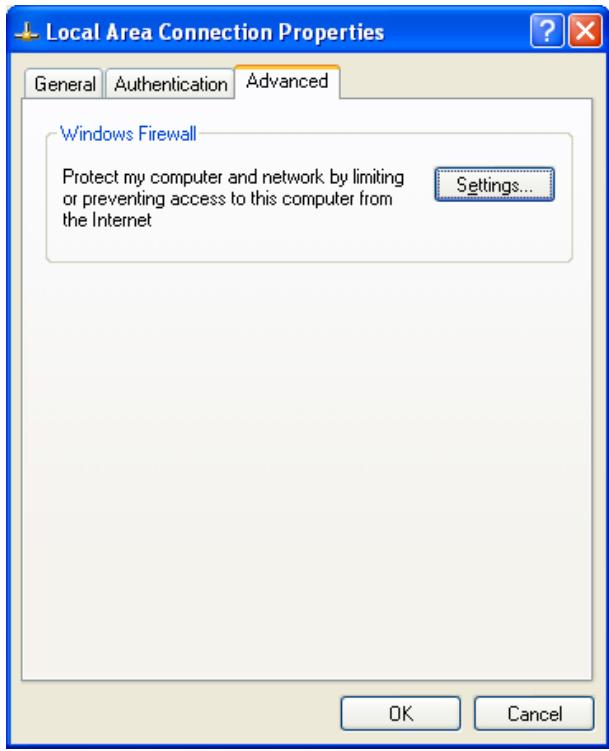

1 Allez au Panneau de configuration > Connexions réseau / 'Control Panel' > 'Network Connections', et sélectionnez Propriétés / 'Properties' en cliquant le bouton droit de la souris. Cliquez sur l'onglet Avancé / 'Advanced'. Des sélectionnez le Firewall de la connexion Internet / 'Internet Connection Firewall'. Si you utilisez le service pack 2, cliquez sur configuration / 'Settings' de Windows Firewall'. 3 Cochez 'Off' et pressez 'OK'

7.3.6 Configuration réseau du tviX en IP statique

Pressez le bouton [SETUP] de la télécommande. L'écran de configuration SETUP s'affichera. Dans cet écran, sélectionnez la configuration Réseau (Network setting) → Disque réseau (Network disk) et tapez l'adresse IP Server. (ex: 172.28.1.70)

Par défaut vous êtes en DHCP et vous pouvez configurer en IP statique, en IP statique vous devez configurer l'adresse IP.

Si vous utilisez le DHCP vous n'avez pas à fournir une adresse IP car celle-ci est assignée automatiquement.

Si vous n'accédez pas au réseau en mode DHCP, il est conseillé d'utiliser la configuration IP statique.

Sélectionnez Panneau de Contrôle > Connexions Réseau / 'Control Panel > 'Network Connections', et sélectionnez propriétés 'Statuts' en cliquant le bouton droit de la souris.

Après, cliquez sur l'onglet Support, pressez Détail / détails, et vous pourrez voir le détail de la connexion réseau.

Écrivez l'adresse IP, le masque de sous-réseau, la passerelle par défaut et l'IP du serveur DNS.

Veuillez écrire une adresse IP différente comme l'image suivante. (Ex: 172.28.1.70 172.28.1.168)

La quatrième adresse est différente de l'adresse IP de l'ordinateur.

Lorsque la configuration est correctement terminée, vous serez en mesure de voir les 4 icônes PC. Le disque réseau / Network Disk est supporté jusqu'à 4 PC Tray system. Vous pourrez voir la partition sur l'icône réseau comme suit.

Vous pouvez vérifier pour un usage détaillé sur le site du TViX (www.dvico.com).

Connectez le module USB wi-fi

1 Connectez le module USB Wi-Fi après avoir connecté le routeur PA au PC. Ne pas forcer lors de la connexion sous peine d'endommager le TViX. Pour un TViX PVR 2200 series, utilisez le câble USB HOST (maître) fourni. 3 Veuillez vous référer à la page WEB www.dvico.com pour la liste des modules compatibles.

Configurez le réseau en wi-fi

1 Après le démarrage, allez dans le menu de configuration réseau (SETUP-NETWORK) configurer réseau "Wi-Fi" et sélectionnez DHCP ou IP statique. En DHCP, pressez Recherche réseau Wi-Fi / "Search Wi-Fi Network" pour trouver le PA ou le routeur PA. 3 Après un temps de recherche, vous obtiendrez le menu suivant. Sélectionnez le PA ou se connecter.

Une icône rouge signifie que le PA est en WEP (Wired Equivalent Privacy) et une icône bleue que le PA est en non-WEP. Actuellement supportée : la configuration WEP (Wired Equivalent Privacy) est un système ouvert et WPA (Wi-Fi Protected Access). Clé WEP entrée : WEP 64 bits / 128 clés WEP et le code ASCII et HEXA

Les anciens microprogrammes (firmware) ne supportent pas les codes HEXA.

Entrée clé WPA : seulement ASCII.

RADIUS (Remote Authentication Dial-In User Services) serveurs ne sont pas supportés.

• Vous devez configurer par avance la configuration WEP du PA en utilisant les instructions du PA.

Insérez la clé réseau en utilisant les touches numériques de la télécommande. Si vous appuyez sur la touche MENU, le mode d'entrée pour la télécommande sera cycliquement en mode alphabet minuscule, alphabet majuscule et en mode numérique. Pour supprimer un caractère, pressez le bouton Capture/Delete. Si vous insérez une clé réseau correcte, vous pourrez voir les informations réseau Wi-Fi du TViX bien formatées comme suit. La clé réseau en Hexa ou en ASCII. Si la clé réseau est erronée ou que le PA ne fonctionne pas en configuration DHCP, vous pourrez voir certains champs manquants dans la fenêtre d'information réseau Wi-Fi. Les champs SSID et MAC seront toujours visibles. Si vous rencontrez des problèmes après des clés correctes, veuillez vérifier votre réglage du PA ou reconnectez le module au port USB. Configuration disque réseau : Cette configuration est identique à la configuration en réseau filaire. Pour configurer le disque réseau, reférez-vous également au FAQ et au manuel NETSHARE voir sur le site web www.dvico.com SSID : Test_AP TVIXIP : 192.168.000.070 Subnet mask : 255.255.000.000 DNS Server : 172.028.000.001 MAC : 00:01:04:80:08:D9

*Important*

1 En connexion sur un PA sécurisé, les performances réseau seront de 10% moindre que sur un PA non sécurisé. En connexion Wi-Fi avec un module USB connectez-le au TViX, le TViX doit être mis hors tension et puis mis sous tension. Ensuite la configuration réseau Wi-Fi doit être activée. Pour un meilleur signal Wi-Fi adaptez la position du PA et du module Wi-Fi USB. Si vous jouer des fichiers HD à travers le Wi-Fi, vous verrez des bégaiements. Aussi, dépendant de l'environnement et lorsque vous jouer des fichiers DVD. Si vous utilisez un module USB Wi-Fi avec une autre unité USB, ils peuvent ne pas fonctionner.

• Si vous changez de PA, vous devez faire une recherche de réseau Wi-Fi comme dans l'étape 2.

8 Mise à jour microprogramme (firmware)

Vérification de la version de microprogramme (Firmware).

1 Connectez le TViX à votre TV et mettez sous tension le TViX. 2 Pressez le bouton SETUP dans le haut du menu de configuration (SETUP) ; la version est affichée. 3 Vérifiez la dernière version de firmware sur le site WEB www.dvico.com

Téléchargement du Microprogramme (Firmware).

1 Téléchargez la dernière version depuis le site web sur votre PC. 2 Connectez ensuite le TViX en USB à votre PC et mettez-le sous tension. 3 Votre ordinateur reconnaîtra votre TViX comme un disque dur externe. 4 Copiez le fichier de mise à jour décompressé dans la racine principale du disque dur du TViX (Remarque, peut également être effectué avec une clé USB). 5 Déconnectez proprement le TViX du PC, et arrêtez-le.

1 Connectez le TViX à votre TV 2 Sélectionnez le fichier de mise à jour copié (ex: TViX1.0.0.fwp) et pressez le bouton OK de la télécommande. 3 L'écran suivant sera affiché et suivez les instructions.

La mise à jour s'effectue (prend environ 3 minutes). Une fois la mise à jour effectuée, le TViX redémarre automatiquement.

Au cas où une coupure de tension du TViX se produit accidentellement pendant la mise à jour, il est possible de lancer une mise à jour en mode secours.

Pour cela, veuillez suivre les étapes suivantes :

1 Connectez en USB le TViX à votre PC et mettez-le sous tension. 2 Copiez le fichier décompressé de la dernière mise à jour dans la racine du disque dur du TViX. 3 La mise à jour de secours vérifiera le fichier firmware sur le disque dur du TViX et ensuite sur une clé USB. 4 Pressez et maintenez le bouton MENU de la façade du TViX, mettez sous tension avec le bouton de la façade. (Remarque il peut ne pas y avoir d'affichage selon le moment de la coupure.)

L'afficheur VFD affichera la recherche du FW (firmware). 6 Pressez OK quand la version est affichée pour démarrer la mise à jour. 7 L'afficheur VFD indiquera la progression de la mise à jour. 8 Le TViX redémarrera automatiquement à la fin de la mise à jour.

9 Utilisation en connexion USB avec un PC

Le TViX utilise un disque dur SATA comme unité de stockage et travaille comme un disque dur externe USB 2.0 quand vous le connectez au PC.

Le câble USB possède une connectique différente à chaque extrémité. Connectez le TViX au PC comme ci-dessous. Ensuite mettez le TViX sous tension.

Pour les utilisateurs de Windows98SE, vous devez télécharger les pilotes téléchargeables sur le site www.dvico.com avant de connecter le TViX en USB. Pour Windows 2000, XP et VISTA, il n'a aucun pilote à installer.

9.1 Création d'une partition et formatage du disque dur

Les disques installés sont généralement formatés, s'applique pour l'installation d'un nouveau disque dur.

Sous Windows 2000/XP/VISTA, vous pouvez créer une partition et formater le disque dur avec l'utilitaire de Windows Gestionnaire de disque/ Disk Manager utility. 2 Cliquez avec le bouton droit dans votre Bureau l'icône Poste de Travail pour 2000 et XP ou Ordinateur pour Vista et sélectionnez Gérer. Dans la fenêtre Gestion ordinateur sélectionnez le dossier Gestionnaire des disques. Si le disque que vous installez est vierge, l'assistant d'initialisation de disque s'exécutera, suivez les instructions par défaut sans modifier les paramètres. Ensuite la liste du disque s'affichera dans la partie droite de la fenêtre de Gestion de l'ordinateur. Cliquez avec le bouton droit la zone non alloué qui correspond au disque dur de votre TViX et sélectionnez Nouvelle partition pour 2000 et XP ou Nouveau Volume pour Vista.

4 Pressez le bouton Suivant "Next>" dans l'assistant de nouvelle partition/volume.

5 Cliquez Suivant (Next) pour une seule partition, sinon sélectionnez Partition étendue.

6 Sélectionnez la taille de la partition. Si vous désirez une partition, pressez Suivant / “Next>”. Remarque pour créer une partition en système de fichier FAT32, la capacité est limitée à 32Go.

7 Sélectionnez la lettre du lecteur. Puis pressez Suivant / "Next>".

8 Sélectionnez le système de fichier du formatage défaut NTFS. Cochez Effectuer un formatage rapide et cliquez Suivant / "Next>". Windows 2000/XP/VISTA limite la partition en système de fichier FAT32 à 32Go max, pour utiliser le FAT32 soit partitionner le disque ou formater le sous Windows 98SE/ME (gérant une partition >32 Go). Nous ne recommendons pas le système de fichier FAT32 pour enregistrer la TV TNT.

Pour finir, les informations détaillées s'afficheront. Pour terminer, cliquez sur le bouton Terminer / Finish.

9.2 Déconnexion USB du tvix

Double cliquez l'icône de retrait de la barre de tâche. La fenêtre Déconnexion ou éjection de matériel / "Unplug or Eject Hardware" s'affichera. Pressez le bouton Arrêter/Stop pour retarder cette unité.

Pressez le bouton OK pour Arrêter.

3 Pressez OK et débranchez l'unité.

Fermez les dossiers ou disques de TViX sur mon Ordinateur avant de le débranchement du disque dur.

Si un dossier du TViX est ouvert, l'éjection ne se fera pas correctement.

10 Dépannage

Pour des instructions détaillées, veuillez vous référer au dernier fichier en PDF ou au Question/réponse (FAQ) du site web (www.dvico.com).

Dans aucune circonstance n'essayez pas de réparer vous-même le système, cela invaliderait la garantie. Ne pas ouvrir le système car il existe un risque d'électrocution. Si vous constatez un début, vérifiez d'abord les points ci-dessous :

Pas d'affichage sur l'écran.	1. Pressez le bouton TVOUT de la télécommande du TViX tous les 3 secondes, cela bascule sur les différentes configurations de sortie videoo. 2. Vérifiez la configuration video et le type de cable du TViX et assurez vous qu'elle soit en accord avec la configuration de la TV. 3. Assurez vous que le cable est correctement connecté au TViX et à la TV.
Le TViX ne réponds pas à la télécommande. Les items du Menu ne peuvent pas être sélectionnés.	1. Réduisez la distance entre le TViX et la télécommande et ressayez. 2. Remplacez les piles de la télécommande. 3. Faites une restauration des paramètres d'usine du TViX. 4. Vérifiez pour des interférences d'une autre source IR en essayant le TViX avec tous les autres composants éteints.
Le disque dur du TViX n'est pas reconnu.	1. Vérifiez la connexion USB (essayez un autre port USB). 2. Vérifiez et assurez vous que le disque dur a été correctement partitionné et formaté.
Le TViX n'affiche pas les sous titres.	Renommez le fichier sous-titre avec le même nom que le fichier AVI (sauf le type d'extension de fichier). Le TViX peut afficher le sous titre lorsque le nom est identique au fichier.
Le TViX n'affiche pas le signal videoo externe	Configurez la sortie A/V à NTSC(480i)/PAL(576i) et le son en analogique.
Le dossier partagé réseau du TViX ne s'affiche pas sur votre PC.	1. Vérifiez la connexion réseau entre le TViX et le PC. 2. Redémarrez le TViX et rétablier la connexion. 3. Selon votre environnement, il peut y avoir un décali de recherche pouvant aller jusqu'à 10 minutes. 4. Assurez vous que la configuration WEP et SSID sont correctes.
Impossibilité de jouer des fichiers videoe Xvid, MPEG, ou AVI, etc.	1. Assurez vous que le fichier videoe sélectionné contient un Codec videoe supporté. 2. Exécutez une vérification (check Disk) dans le menu de configuration (SETUP). 3. Si en jouant un fichier depuis un lecteur réseau, il y a trop de traffic sur le réseau (Vérifiez pour les virus). Essayez de redémarrer votre PC et rétablossez la connexion à nouveau.
La fonction Timeshifting ne fonctionne pas sur une chaîne numérique.	La première partie du disque dur interne du TViX doit être en système de fichier NTFS. Le système de fichier FAT32 peut causeur un message d'erreur.

11 Appendice - termes techniques

Le HDMI (High Definition Multimedia Interface) est une interface audio/vidéo entière numérique capable de transmettre des flux non compressés. Le HDMI fournit une interface entre n'importe quelle source émettrice de contenu audio/vidéo digital compatible - comme un lecteur HD-DVD ou Blu-Ray, un ordinateur ou une console de jeu - avec un récepteur compatible - tel qu'une télévision HD.

Divx

DivX est le nom d'un nouveau codec vidéo révolutionnaire fondé sur le nouveau standard de compression vidéo, MPEG-4. Lors de l'installation d'un codec vidéo sur le système, il fonctionne simplement comme un ajust sur le système avec des instructions sur comment compresser/décompresser les vidéos dans ce format vidéo. Une fois le codec DivX installé sur le système, il devient possible de lire les films DivX avec Windows Media Player ou un autre lecteur compatible avec les DivX.

Même si les DivX offrent une meilleure compression et une plus haute qualité vidéo que les films en MPEG, cela prend plus de temps à encoder à cause d'une incroyable technologie de compression. Le Codec DivX permet de compresser/encoder un long-métrage dans une qualité proche de celle des DVD, assez petits pour rentrer dans un seul CD (700MB). Le DivX est généralement combiné avec un fichier audio MP3 pour une mise pleine qualité vidéo et audio.

XviD est le nom d'un nouveau codec vidéo open-source, fondé, comme DivX, sur le nouveau standard de compression vidéo MPEG-4. Il est couramment développé partout dans le monde. Un codec vidéo installé sur le système, fonctionne généralement comme un 'add-on' (ajout) sur le système avec des instructions pour compresser/décompresser les vidéos dans ce format vidéo. Une fois le codec XviD installé, les films XviD peuvent être lus avec Windows Media Player ou un autre lecteur compatible avec Xvid.

MPEG signifie Motion Picture Experts Group. C'est le groupe qui a conçu les standards MPEG-1 (utilisé pour les VIDEO CD), MPEG-2 (utilisé pour les DVD et SuperVCD et autres systèmes grande largeur de bande) et MPEG-4 (ASF, DivX, WMV, systèmes petite et moyen largeur de bande). Il est également responsable des standards de compression audio MP3 (MPEG Coupe audio 3) et AAC.

VOB signifie Video Objects. Les films DVD sont stockés dans des fichiers VOB. Chaque fichier VOB contient un certain nombre de flux vidéo/audio/sous-titre.

AVI signifie Audio Video Interleave. AVI est un format de fichier, comme MP3 ou JPG. Mais contrairement à ces formats, AVI est un format conteneur, c'est-à-dire qu'il peut contenir des fichiers vidéo/audio compressés utilisant différents codecs. Ainsi, tandis que MP3 et JPG ne peuvent contenir qu'une certaine sorte de compression (MPEG couche Audio 3 et JPEG), AVI peut contenir différentes sortes de compression (par exemple : vidéo DivX + audio WMA ou vidéo Indeo + audio PCM) tant qu'il y a des codec pour l'encodage/décodage. Tous les fichiers AVI se ressemblant à "l'extérieur", mais à "l'intérieur", ils peuvent être complètement différents. Presque tous les outils de ce site ne sont pas uniquement des outils DivX, mais également des outils AVI, et fonctionnent donc avec d'autres codecs.

Initialement connu sous le nom de Audio Coding 3, AC3 est actuellement un synonyme de Dolby Digital. Dolby Digital est une technologie de compression audio avancée permettant d'encoder jusqu'à 6 canaux séparés à un taux de 448kbit/s. Pour plus d'informations voir le site de Dolby.

Pour avoir fourni les studios de cinéma avec des techniques remarquables de reproduction du son pour des auditeurs avertis, le son numérique DTS est maintenant adopté par 100% des majors éditions Hollywood. Bien que la technologie utilisée pour les films diffère de celles caractérisant les musiques pour consommateur privé et professionnel et pour home cinéma, leur héritage DTS permet à l'utilisateur d'avoir un son proche du son d'origine.

WMA signifie Windows Media Audio. C'est un format propriété développé par Microsoft pour le streaming et la compression audio. Les fichiers WMA ont théoriquement double le taux de compression des MP3, quoi ce soit en fait discutable.

Ogg Vorbis

Ogg Vorbis est un nouveau format de compression audio. Il est comparable aux autres formats de stockage et de lecture de musique numérique, tels MP3, VQF, AAC, et autres formats audio numériques. Il se différencie de ces formats parce qu'il est entièrement libre, ouvert, et non protégé.

Ogg Vorbis a été conçu pour remplacer tout format audio propriété ou protégé. Ceci permet d'encoder tous les contenus audio en Vorbis et sans jamais revenir en arrière.

720p. L'un des deux formats couramment utilisés désignés comme télévision haute définition dans le standard DTV ATSC, cette technologie comprend 720 pixels verticaux et 1280 pixels horizontaux. Le p signifie progressif, opposé au balayage entrelacé, utilisé dans les autres standards HDTV acceptés, connu comme 1080i. Contrairement à ce qu'on croit, 720p n'est pas inférieur à 1080i; 720p contient plusieurs lignes mais a l'avantage du balayage progressif et une résolution verticale constante de 720 lignes, préférable à une manipulation.

1080i entrelacé; l'un des deux formats désignés comme télévision haute définition dans le standard DTV ATSC, avec 1080 pixels verticaux par 1920 pixels horizontaux. Le i signifie entrelacement, opposé au balayage progressif, utilisé dans le second standard HDTV, 720p. Contrairement à ce qu'on croit, 1080i n'est pas supérieur à 720p; 1080i contient plus de lignes de balayage mais présente des désavantages de balayage entrelacé.

Le NTSC (National Television Standards Committee) était responsable du développement, en 1953, d'une série de protocoles standards pour la diffusion télévisée (TV) et la réception aux United States. Deux autres standards - Phase Alternation Line (PAL) et Sequential Couleur avec Mémoire (SECAM) - sont utilisés dans d'autres parties du monde. Le standard NTSC n'a pas changé significativement depuis sa conception, excepté par l'ajout de paramètres pour signaux couleur. Les signaux NTSC ne sont pas directement compatibles avec les ordinateurs.

Une image TV NTSC contient 525 lignes horizontales par fenêtre (image remplissant l’écran). Ces lignes sont balayées de droite à gauche et de haut en bas. Une ligne sur deux est sautée. Il faut donc deux balayages d’écran pour une fenêtre : un pour les lignes horizontales impaires, l’autre pour les lignes paires. Pour chaque demi-fenêtre il faut environ 1/60 de seconde ; une fenêtre complète est balayée tous les 1/30 de seconde. Ce système est appelé entrelacement.

Phase Alternation Line (PAL) est le standard d'affichage des télévisions analogiques utilisé en Europe et dans certaines parties du monde. PAL est l'un des trois principaux standards TV avec le système de télévision couleur American National Television Systems Committee (NTSC) et le Sequential Couleur avec Mémoire français (SECAM). NTSC est également utilisé au Japon. SECAM est utilisé dans les pays de l'ancienne Union Sovétique. De même que SECAM, PAL balaye le tube cathodique des écrans vidéo (CRT) horizontalement 625 fois pour former l'image vidéo. NTSC balaye 525 lignes. Les définitions de couleur varient légèrement entre les systèmes.
